1 Projektori IN5542/IN5542c/IN5544/IN5544c Käyttäjän ohjekirja Verkkotoiminnot Kiitämme tämän projektorin ostamisesta. Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. ü Web-hallinta Projektoria voidaan käyttää ja valvoa tietokoneesi verkonselausohjelmistolla, mikä taas auttaa sinua asetusten suorittamisessa ja projektorin ylläpitämisessä. ü MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Turvallisuus-, toiminta- tai mistä tahansa muista aiheista katso lisätietoja Käyttäjän ohjekirjasta (suppea ja yksityiskohtainen). VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft ja Internet Explorer, Windows, Windows Vista ovat Microsoft Corporation rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. JavaScript on Sun Microsystems, Inc in rekisteröity tavaramerkki. DVI on Digital Display Working Group in rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Defi nition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta

2 Sisältö Sisältö Sisältö Pääasialliset toiminnot Konfigurointi ja käyttö verkkoselaimen avulla MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Laitteen liittäminen ja verkkoasetukset Tarvittavat laitteiden valmistelut Manuaalinen verkkoliitännän asetus Laitteiden liitäntä Verkkoasetukset "Internet-valinnat" -asetus Tarkista liitäntä Käyttö verkkoselainohjelmistolla Projektorin konfigurointi ja käyttö verkkoselaimen avulla Logon (Sisäänkirjautuminen) Network Information (Verkkotiedot) Network Settings (Verkkoasetukset) Port Settings (Portin asetukset) Mail Settings (Sähköpostiasetukset) Alert Settings (Hälytysasetukset) Schedule Settings (Aikatauluasetukset) Date/Time Settings (Päiväyksen/Kellonajan asetukset) Security Settings (Turva-asetukset) Projector Control (Projektorin hallinta) Projector Status (Projektorin status) Network Restart (Verkon uudelleenkäynnistäminen) Logoff (Uloskirjautuminen) Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Komentovalvonta verkon kautta Ulkoisen laitteen ohjaaminen projektorin kautta (VERKKOSILTA-toiminnolla) Useiden projektorien ohjaaminen ryhmänä (KETJUTUS-toiminnolla)

3 1. Pääasialliset toiminnot 1. Pääasialliset toiminnot 1.1 Konfigurointi ja käyttö verkkoselaimen avulla Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. Kirjaudu sisään verkkoon verkkoselaimesta ja esiin tulevat valikot verkon asetusten konfigurointia varten, projektorin valvontaa varten, jne. 1.2 MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Kuvatiedostoja voidaan lähettää verkon kautta ja projektoriin voidaan tallentaa jopa 4 kuvatiedostoa, jotka saadaan näkyviin yksi kerrallaan. (&39) Kuvatiedoston siirto Kuvatiedoston näyttö ( 1-4 ) 3

4 2. Laitteen liittäminen ja verkkoasetukset 2. Laitteen liittäminen ja verkkoasetukset 2.1 Tarvittavat laitteiden valmistelut Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. PC : 1) varustettu verkkotoiminnolla 2) verkkoaselainohjelma asennettu (&11) LAN-kaapeli : CAT-5 tai suurempi HUOM! Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. 4

5 2. Laitteen liittäminen ja verkkoasetukset 2.2 Manuaalinen verkkoliitännän asetus Laitteiden liitäntä Liitä projektori ja PC LAN-kaapelilla. * Ennenkuin yhdistät olemassa olevaan verkkoon, ota yhteyttä verkonhallintaan. Seuraavaksi tarkista PC:n asetukset alla esitetyllä tavalla Verkkoasetukset Tämä selostus on tarkoitettu verkkoliitäntäasetuksille Windows XP:llä ja Internet Explorer. 1) Kirjaudu sisään Windows XP:hen pääkäyttäjän oikeuksin. (*) 2) Avaa "Ohjauspaneeli" "Käynnistä"-valikosta. 3) Avaa "Verkko- ja Internet -yhteydet" "Ohjauspaneelista". (Kuva a) * Pääkäyttäjän oikeudet on se tili, jolta pääsee kaikkiin toimintoihin. Kuva a "Verkko- ja Internet -yhteydet" -ikkuna 4) Avaa "Verkkoyhteydet". (Kuva b) Kuva b "Verkkoyhteydet" -ikkuna 5

6 2. Laitteen liittäminen ja verkkoasetukset 2.2 Manuaalinen verkkoliitännän asetus (jatkuu) 5) Avaa "Ominaisuudet: Lähiverkkoyhteys" -ikkuna jota käytät verkkolaitteelle. (Kuva c) Kuva c "Ominaisuudet: Lähiverkkoyhteys" -ikkuna 6) Aseta käytettävä käytäntö valintaan "TCP/IP" ja avaa "Ominaisuudet: Internetprotokolla (TCP/IP)" -ikkuna. Kuva d "Ominaisuudet: Internet -protokolla (TCP/IP)" -ikkuna 7) Aseta IP-osoite, apuverkon maski ja oletusportti PC:lle. 6

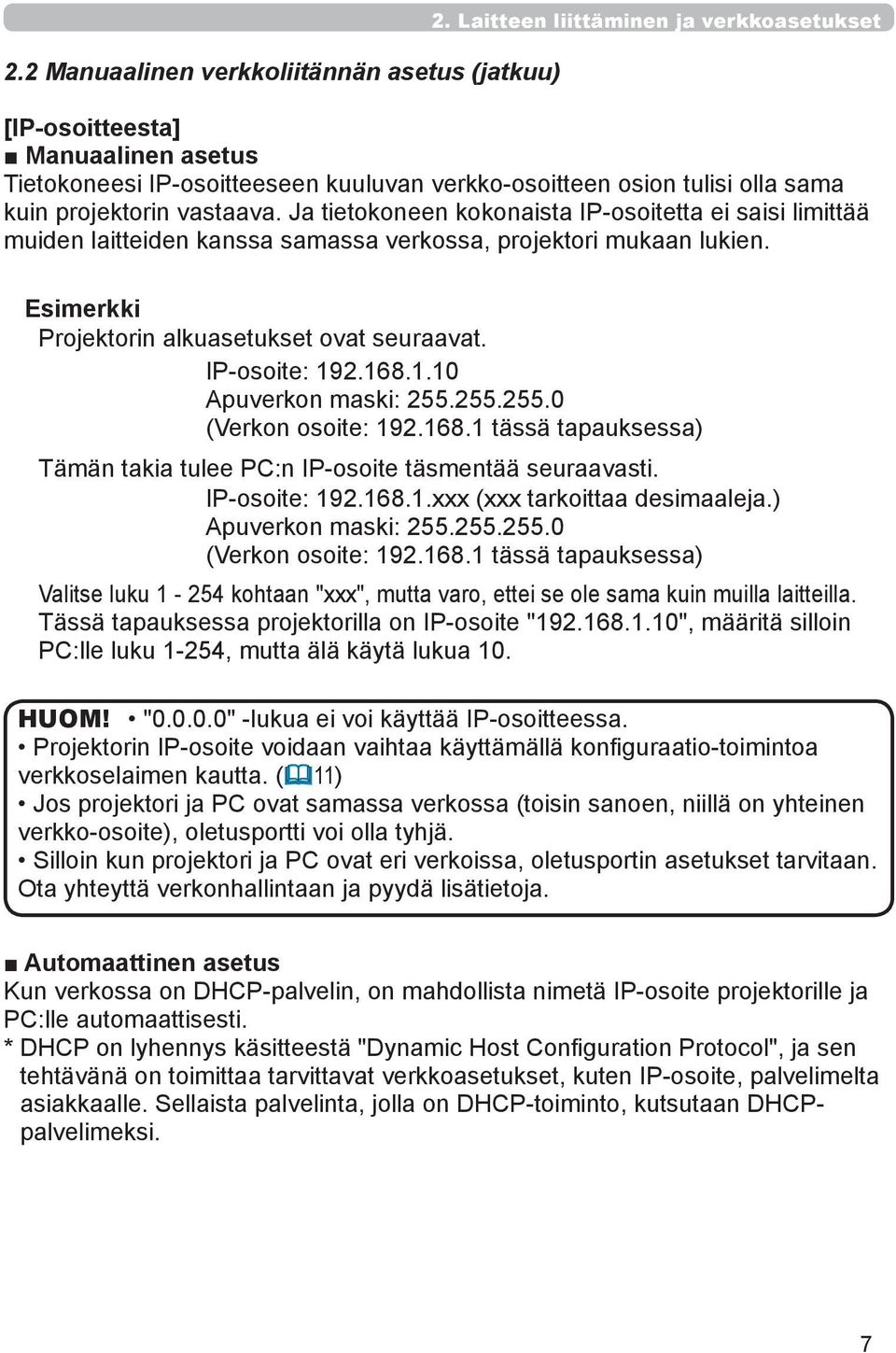

7 2.2 Manuaalinen verkkoliitännän asetus (jatkuu) 2. Laitteen liittäminen ja verkkoasetukset [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoitteeseen kuuluvan verkko-osoitteen osion tulisi olla sama kuin projektorin vastaava. Ja tietokoneen kokonaista IP-osoitetta ei saisi limittää muiden laitteiden kanssa samassa verkossa, projektori mukaan lukien. Esimerkki Projektorin alkuasetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkon osoite: tässä tapauksessa) Tämän takia tulee PC:n IP-osoite täsmentää seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkon osoite: tässä tapauksessa) Valitse luku kohtaan "xxx", mutta varo, ettei se ole sama kuin muilla laitteilla. Tässä tapauksessa projektorilla on IP-osoite " ", määritä silloin PC:lle luku 1-254, mutta älä käytä lukua 10. HUOM! " " -lukua ei voi käyttää IP-osoitteessa. Projektorin IP-osoite voidaan vaihtaa käyttämällä konfiguraatio-toimintoa verkkoselaimen kautta. (&11) Jos projektori ja PC ovat samassa verkossa (toisin sanoen, niillä on yhteinen verkko-osoite), oletusportti voi olla tyhjä. Silloin kun projektori ja PC ovat eri verkoissa, oletusportin asetukset tarvitaan. Ota yhteyttä verkonhallintaan ja pyydä lisätietoja. Automaattinen asetus Kun verkossa on DHCP-palvelin, on mahdollista nimetä IP-osoite projektorille ja PC:lle automaattisesti. * DHCP on lyhennys käsitteestä "Dynamic Host Configuration Protocol", ja sen tehtävänä on toimittaa tarvittavat verkkoasetukset, kuten IP-osoite, palvelimelta asiakkaalle. Sellaista palvelinta, jolla on DHCP-toiminto, kutsutaan DHCPpalvelimeksi. 7

8 2. Laitteen liittäminen ja verkkoasetukset 2.2 Manuaalinen verkkoliitännän asetus (jatkuu) "Internet-valinnat" -asetus 1) Napsauta "Internet-asetukset" ikkunassa "Verkko- ja Internet -yhteydet" (Kuva a) ja avaa "Ominaisuudet: Internet" -ikkuna. (Kuva b) Napsauta Kuva a "Verkko- ja Internet -yhteydet" -ikkuna Napsauta Kuva b "Ominaisuudet: Internet" -ikkuna 2) Napsauta "Yhteydet" välilehteä ja sen jälkeen [Lähiverkko] -painiketta ja avaa "Lähiverkkoasetukset". (Kuva c) 8

9 2.2 Manuaalinen verkkoliitännän asetus (jatkuu) 2. Laitteen liittäminen ja verkkoasetukset Kuva c "Lähiverkkoasetukset" -ikkuna 3) Poista rasti kaikista ruuduista "Lähiverkkoasetukset" -ikkunassa. (Kuva c) Tarkista liitäntä Tarkista, että PC ja projektori on kunnolla liitetty. Jos näin ei ole, tarkista ovatko kaapeliyhteydet ja asetukset asianmukaisesti tehty. 1) Käynnistä PC:n selain ja määritä seuraava URL, napsauta sitten " " -painiketta. URL: IP-osoite)/ Esimerkiksi jos projektorin IP-osoite on , määritä URL: 2) Jos kuva ilmestyy näkyviin, on toiminto suoritettu oikein. Kuva "Kirjaudu sisään -valikko" 9

10 3. Käyttö verkkoselainohjelmistolla Projektori on varustettu seuraavilla verkkotoiminnoilla verkkoselainohjelmiston kautta. 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla Voit vaihtaa projektorin asetukset tai käyttää projektoria verkon kautta samaan verkkoon kytketyn tietokoneen verkkoselaimella. ( 11) 3.2 Sähköpostihälytykset Projektori voi lähettää automaattisen hälytyksen valittuun sähköpostiosoitteeseen silloin, kun projektori tarvitsee huoltoa tai on tapahtunut virhe. ( 33) 3.3 Projektorin käyttö SNMP:llä Tämä projektori noudattaa SNMP:tä (Simple Network Management Protocol), minkä johdosta voit valvoa sen toimintaa etäkäytöllä SNMP-ohjelmistoa käyttäen. Projektori voi lisäksi lähettää virhe- ja varoitusviestejä ennakkoon määritettyyn tietokoneeseen. ( 35) 3.4 Tapahtumasuunnittelu Voit ohjelmoida projektorin suorittamaan lukuisia eri toimintoja valitun päiväyksen ja kellonajan perusteella. ( 36) 3.5 MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. ( Komentovalvonta verkon kautta Projektoria voi käyttää RS-232C-komennoilla verkon kautta. ( 41) 3.7 Ulkoisen laitteen ohjaaminen projektorin kautta (VERKKOSILTA-toiminnolla) Ulkoisia laitteita voidaan ohjata tietokoneesta käsin verkkoliitäntöinä tämän projektin kautta VERKKOSILTA-toiminnolla. ( 46) 3.8 Useiden projektorien ohjaaminen ryhmänä (KETJUTUStoiminnolla) Useita projektoreita, jotka on kytketty jaettuun RS-232C-väylään, voidaan ohjata tietokoneesta käsin samanaikaisesti KETJUTUS-toiminnolla. ( 50) 10

11 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. HUOM! Internet Explorer 5.5 tai myöhäisempi versio on tarpeen. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScript -aktivointia varten. Voit viestiä käyttäen SSL:ää (Secure Socket Layer), jos käytössäsi on Windows XP Service Pack 2 tai Microsoft Windows -käyttöjärjestelmän aikaisempi versio. Määritä kun näppäilet verkkoselaimeen projektorin IP-osoitteen. Viestintä ei onnistu projektorin kanssa käytettäessä SSL:ää ja Windows Vista -käyttöjärjestelmää. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Erityisen suositeltavaa on, että kaikki Internet Explorer Windows XP Service Pack 2:lla tai vanhemmalla Microsoft Windows -versiolla käyttävät asentavat tietoturvapäivityksen Q (MS04-004) tai verkkoselaimen käyttöliittymä ei ehkä näy oikein näytöllä. Lisäksi, kun käytetään Internet Explorer vanhempaa versiota, selain kirjautuu toimintojen aikana ulos 50 sekunnin kuluttua. 11

12 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kun konfiguroit tai käytät projektoria verkkoselaimen kautta, järjestelmä pyytää käyttäjätunnuksen ja salasanan. Käyttäjätunnuksia on kahdentyyppisiä, Pääkäyttäjän tunnus ja Käyttäjän tunnus. Seuraavassa taulukossa on kuvattu Pääkäyttäjän ja Käyttäjän tunnuksien väliset erot. Kohta Kuvaus Pääkäyttäjä Käyttäjä Network Information Network Settings Port Settings Mail Settings Alert Settings Schedule Settings Date/Time Settings Security Settings Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Näyttää ja konfiguroi verkkoasetukset. Näyttää ja konfiguroi viestintäportin asetukset. Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Näyttää ja konfiguroi vika- ja varoitushälytysten asetukset. Näyttää ja konfiguroi aikatauluasetukset. Näyttää ja konfiguroi päivämäärä- ja aika-asetukset. Näyttää ja konfiguroi salasanat ja muut turva-asetukset. Projector Control Valvoo projektoria. Projector Status Network Restart Näyttää nykyisen projektorin statuksen. Käynnistää uudelleen projektorin verkkoliitännän. N/A N/A N/A N/A N/A N/A N/A N/A 12

13 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Logon (Sisäänkirjautuminen) Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " selaimen osoitepalkkiin ja paina sitten "Enter" -näppäintä tai napsauta " " -painiketta. Esiin tulee kuvan 3.1.1a esittämä näyttö. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [Logon]. Kuva a "Kirjaudu sisään -valikko" Alla on esitetty Pääkäyttäjän tunnuksen, Käyttäjän tunnuksen ja salasanojen tehtaan oletusasetukset. Kohta ID Salasana Administrator Administrator <tyhjä> User User <tyhjä> Jos sisäänkirjautuminen onnistuu, joko kuvan b tai kuvan c esittämä näyttö ilmestyy näkyviin. Päävalikko Päävalikko Kuva b "Sisäänkirjautuminen Pääkäyttäjän tunnuksin" Kuva c "Sisäänkirjautuminen Käyttäjän tunnuksin" 3) Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa, joka sijaitsee näytön vasemmassa reunassa. 13

14 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Network Information (Verkkotiedot) Kaikki näyttökuvat tässä ohjekirjassa näkyvät silloin, kun kirjaudut sisään Pääkäyttäjän tunnuksin. Ne toiminnot, joita voi käyttää vain pääkäyttäjänä, eivät ilmesty näkyviin silloin, kun kirjaudut sisään Käyttäjäntunnuksin. Katso lisätietoja taulukosta. ( 12,13) Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Projector Name DHCP IP Address Subnet Mask Default Gateway MAC Address Firmware Date Firmware Version Kuvaus Näyttää projektorin nimiasetukset. Näyttää DHCP-konfigurointiasetukset. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää Ethernet MAC -osoitteen. Näyttää verkon kiinteän ohjelmiston aikaleiman. Tämä tieto tulee näkyviin vain silloin, kun kirjaudutaan sisään Pääkäyttäjän tunnuksin. Näyttää verkon kiinteän ohjelmiston version numeron. Tämä tieto tulee näkyviin vain silloin, kun kirjaudutaan sisään Pääkäyttäjän tunnuksin. 14

15 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Network Settings (Verkkoasetukset) Näyttää ja konfiguroi verkkoasetukset. Kohta IP Configuration DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway Projector Name syslocation (SNMP) syslocation (SNMP) DNS Server Address Konfiguroi verkkoasetukset. Ottaa DHCP:n käyttöön. Poistaa DHCP:n käytöstä. Kuvaus Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. syslocation voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP: tä. syscontact voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi DNS-palvelimen osoitteen. Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Voi käynnistää verkkoliitännän uudelleen napsauttamalla [Network Restart] päävalikossa. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 15

16 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Port Settings (Portin asetukset) Näyttää ja konfiguroi viestintäportin asetukset. Kohta Network Control Port1 (Port:23) Port open Authentication Network Control Port2 (Port:9715) Port open Authentication Kuvaus Konfiguroi komentoportin 1 (Port:23). Tee rasti [Enable] ruutuun portin 23 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Konfiguroi komentoportin 2 (Port:9715). Tee rasti [Enable] ruutuun portin 9715 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. PJLink TM Port (Port:4352) Määrittää PJLink TM -portin (portti 4352). Port open Authentication Image Transfer Port (Port:9716) Port open Authentication Tee rasti [Enable] ruutuun portin 4352 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää kuviensiirtoportin (portti 9716). Tee rasti [Enable] ruutuun portin 9716 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. 16

17 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kohta SNMP Port Port open Trap address SMTP Port Port open Network Bridge Port Port Number Daisy Chain Port Port Number Konfiguroi SNMP-portin. Kuvaus Tee rasti [Enable] ruutuun portin SNMP käyttämistä varten. Konfiguroi SNMP Trap -kohteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Network Settings (Verkkoasetukset). Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi SMTP-portin. Napsauta [Enable] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Määrittää verkkosilta porttinumeron. Näppäile portin numero. Mikä tahansa numero alueelta voidaan valita. Oletusasetus on Määrittää Ketjutuksen porttinumeron. Näppäile portin numero. Mikä tahansa numero alueelta voidaan valita. Oletusasetus on Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 17

18 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Mail Settings (Sähköpostiasetukset) Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Kohta Send mail SMTP Server Address Sender address Recipient address Kuvaus Napsauta [Enable] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Konfiguroi ehdot sähköpostin lähettämistä varten Alert Settings -kohdassa. Konfiguroi sähköpostipalvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Network Settings (Verkkoasetukset). Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [TO] tai [CC] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Send Test Mail] -painiketta. Muista valita käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Send Test Mail]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 18

19 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Alert Settings (Hälytysasetukset) 3. Käyttö verkkoselainohjelmistolla Näyttää ja konfiguroi vika- ja varoitushälytysten asetuksia. Hälytyskohde Cover Error Fan Error Lamp Error Temp Error Air Flow Error Cold Error Filter Error Shutter Error Other Error Schedule Execution Error Lamp Time Alarm Filter Time Alarm Transition Detector Alarm Cold Start Authentication Failure Kuvaus Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletin ei toimi. Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. On mahdollista, että sisäosat ovat kuumentuneet. Sisäinen lämpötila on nousussa. On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodattimen käyttöikä on kulunut umpeen. Laukaisin ei toimi oikein. Muu virhe. Jos tämä virhenäyttö ilmestyy, ota yhteyttä jälleenmyyjään. Aikataulun toteutusvirhe. ( 21) Lampun käyttöikä on kulunut loppuun, Hälytyksen aikaasetus. Suodattimen käyttöikä on kulunut loppuun, Hälytyksen aikaasetus. Siirtymänilmaisimen hälytys. ( VALINNAT-valikko Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet) Virtakytkin on käännetty päälle-asentoon. (Pois päältä valmiustila) SNMP-sisäänkäynti havaittu väärästä SNMP-yhteisöstä. Katso kohtaa "Vianetsintä" Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet yksityiskohtaisen selostuksen saamiseksi Virhe-kohdasta, lukuunottamatta Muu virhe- ja Aikataulun toteutusvirhe -vaihtoehtoja. 19

20 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Hälytyskohteet on esitetty alla. Alarm Time SNMP Trap Send mail Mail Subject Mail Text Asetuskohta Kuvaus Konfiguroi hälytysajan. (Vain Lamp Time Alarm ja Filter Time Alarm). Napsauta [Apply] painiketta ja tallenna asetukset. Napsauta [Enable] tarkistusruutua ja ota käyttöön SNMP Trap -hälytykset. Napsauta [Enable] tarkistusruutua ja ota käyttöön sähköpostihälytykset. (Lukuunottamatta Cold Start ja Authentication Failure.) Konfiguroi lähetettävän sähköpostin asiarivin. Asiarivi voi olla korkeintaan 100 alfanumeerisen merkin pituinen. (Lukuunottamatta Cold Start ja Authentication Failure.) Konfiguroi lähetettävän sähköpostin tekstin. Teksti voi olla korkeintaan 1024 alfanumeerisen merkin pituinen. (Lukuunottamatta Cold Start ja Authentication Failure.) HUOM! Filter Error huomauttavan sähköpostin laukeaminen riippuu VALINNAT-valikon PALVELU-kohdan SUOD.VIESTI -asetuksista. Nämä asetukset määrittävät ajan, jonka kuluttua suodatinviesti tulee näkyviin projektorin näyttöön. Sähköposti lähetetään, kun suodatinaika ylittää 2000, 5000 tai tuntia säädöstä riippuen. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon PÄÄLTÄ. ( VALINNAT-valikko Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet) Lamp Time Alarm määritellään kynnykseksi sähköposti-ilmoitukselle (muistutus) lampun ajastimessa. Kun lampun käyttöaika ylittää tämän kynnyksen, joka on konfiguroitu Internet-sivun kautta, sähköposti-ilmoitus lähetetään. Filter Time Alarm määritellään kynnykseksi sähköposti-ilmoitukselle (muistutus) suodattimen ajastimessa. Kun suodattimen käyttöaika ylittää tämän kynnyksen, sähköposti-ilmoitus lähetetään. 20

21 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Schedule Settings (Aikatauluasetukset) 3. Käyttö verkkoselainohjelmistolla Näyttää ja konfiguroi aikatauluasetukset. Kohta Daily Sunday Monday Tuesday Wednesday Thursday Friday Saturday Specific date No.1 Specific date No.2 Specific date No.3 Specific date No.4 Specific date No.5 Kuvaus Konfiguroi päivittäisen aikataulun. Konfiguroi sunnuntain aikataulun. Konfiguroi maanantain aikataulun. Konfiguroi tiistain aikataulun. Konfiguroi keskiviikon aikataulun. Konfiguroi torstain aikataulun. Konfiguroi perjantain aikataulun. Konfiguroi lauantain aikataulun. Konfiguroi tietyn päivän (nro. 1) aikataulun. Konfiguroi tietyn päivän (nro. 2) aikataulun. Konfiguroi tietyn päivän (nro. 3) aikataulun. Konfiguroi tietyn päivän (nro. 4) aikataulun. Konfiguroi tietyn päivän (nro. 5) aikataulun. 21

22 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Aikatauluasetukset näkyvät alla. Schedule Kohta Date (Month/Day) Päivittäinen ja viikottainen kuvaus Napsauta [Enable] tarkistusruutua aikataulun ottamiseksi käyttöön. Konfiguroi kuukauden ja päivän. Tämä kohta näkyy vain kun Specific date (No. 1-5) on valittu. Napsauta [Apply] painiketta ja tallenna asetukset. Senhetkisen tapahtuman asetukset näkyvät aikataulu-listassa. Lisää toimintoja ja tapahtumia säätämällä seuraavat kohdat. Time Command [Parameter] Power Kohta Input Source Display Image Kuvaus Konfiguroi ajan komentojen toteuttamiselle. Konfiguroi toteutettavan komennon. Konfiguroi parametrit virranhallintaan. Konfiguroi parametrit sisääntulon vaihtamiseen. Konfiguroi parametrit siirretyn kuvan tietojen näytölle ( 39). Napsauta [Register] -painiketta ja lisää uusia komentoja Aikataulu -listaan. Napsauta [Delete] -painiketta ja poista komentoja Aikataulu -listasta. Napsauta [Reset] -painiketta poistaaksesi kaikki komennot ja säätääksesi aikataulu-listan aikatauluasetukset uudelleen. HUOM! Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Kova isku voi muuttaa päiväyksen ja kellonajan asetukset ( 23) virheellisiksi. 22

23 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Date/Time Settings (Päiväyksen/Kellonajan asetukset) Näyttää ja konfiguroi päivämäärä- ja aika-asetukset. Kohta Current Date Current Time Daylight Savings Time Start End Month Week Day Time Kuvaus Konfiguroi nykyisen päiväyksen vuosi/kuukausi/päivä -formaatissa. Konfiguroi nykyisen kellonajan tunti:minuutti:sekunti -formaatissa. Napsauta [ON] tarkistusruutua ja ota käyttöön päivänvalonaikainen säästöaika ja aseta seuraavat kohdat. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle (First, 2, 3, 4, Last). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle (Sun, Mon, Tue, Wed, Thu, Fri, Sat). hour Konfiguroi tunnin päivänvalonaikaisen säästöajan aloittamiselle (0~23). minute Konfiguroi minuutin päivänvalonaikaisen säästöajan aloittamiselle (0~59). Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Month Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle (1~12). Week Day Time Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle (First, 2, 3, 4, Last). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle (Sun, Mon, Tue, Wed, Thu, Fri, Sat). hour Konfiguroi tunnin päivänvalonaikaisen säästöajan lopettamiselle (0~23). minute Konfiguroi minuutin päivänvalonaikaisen säästöajan lopettamiselle (0~59). 23

24 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kohta Time difference SNTP SNTP Server Address Cycle Kuvaus Konfiguroi aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Napsauta [ON]-tarkistusruutua Päiväys- ja Kellonaika -tietojen poistamiseksi SNTP-palvelimesta ja aseta seuraavat kohdat. Konfiguroi SNTP-palvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Network Settings (Verkkoasetukset). Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta (tunti:minuutti). Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadministraattorilta ennen kuin säädät palvelimen osoitteet. Jotta SNTP-toiminto toimii, aikaero on säädettävä. Projektori hake päiväys- ja aikatiedot aikapalvelimesta ja ohittaa aikaasetukset, kun SNTP on säädetty toimimaan. Sisäisen kellon aika ei kenties pysy tarkkana. Jotta aika pysyisi tarkkana, suositellaan SNTP:n käyttöä. 24

25 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Security Settings (Turva-asetukset) Näyttää ja konfiguroi salasanat ja muut turva-asetukset. Kohta Administrator authority Administrator ID Administrator Password Re-enter Administrator Password User authority User ID User Password Re-enter User Password Kuvaus Konfiguroi Pääkäyttäjän tunnuksen ja salasanan. Konfiguroi Pääkäyttäjän tunnuksen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Konfiguroi Pääkäyttäjän salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi Käyttäjäntunnuksen ja salasanan. Konfiguroi Käyttäjän tunnuksen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Konfiguroi Käyttäjän salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. 25

26 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kohta Network Control Authentication Password Re-enter Authentication Password SNMP Community name Kuvaus Konfiguroi Todentamisen salasanan komentovalvonnalle. Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi yhteisön nimen, jos SNMP on käytössä. Konfiguroi yhteisön nimen. Teksti voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Vain numeroita 0-9 ja kirjaimia a-z, A-Z voidaan käyttää. 26

27 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Projector Control (Projektorin hallinta) Alla olevassa taulukossa esitetyt kohdat voidaan suorittaa käyttämällä Projector Control -valikkoa. Valitse kohta käyttämällä PC:n ylös- ja alas -nuolinäppäimiä. Suurimmassa osassa kohdista on myös alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! Asetuksen arvo ei mahdollisesti vastaa nykyistä arvoa, jos käyttäjä muuttaa arvon manuaalisesti. Siinä tapauksessa päivitä sivu napsauttamalla [Refresh]-painiketta. Valvoo projektoria. Kohta Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Template Shutter Zoom Focus Lens Shift V Lens Shift H Lens Memory P by P P by P Left Source P by P Right Source P by P Main Area MY Image MY Image Delete Picture Brightness Contrast Kuvaus Käynnistää/katkaisee virran. Valitsee tulosignaalin lähteen. Valitsee kuvatilan asetukset. Vaihtaa Tyhjän päälle/pois päältä. Kääntää vaimentimen päälle/pois päältä. Kääntää Kuvan pysäytyksen päälle/pois päältä. Valvoo suurennusasetuksia. Tietyt tulosignaalin lähteet saattavat pysäyttää "Suurennus" -toiminnon, vaikkakaan se ei olisi saavuttanut suurinta asetusarvoa. Ottaa mallin käyttöön / poistaa sen käytöstä. Avaa/sulje laukaisin. Säätää zoomausasetusta. Säätää tarkennusasetusta. Säätää vertikaalista linssin siirtoa. Säätää horisontaalista linssin siirtoa. Tallentaa/lataa linssin muistitiedot. Ottaa P by P -ominaisuuden käyttöön / poistaa sen käytöstä. Valitsee P by P -ominaisuuden vasen lähde -asetuksen. Valitsee P by P -ominaisuuden oikea lähde -asetuksen. Valitsee P by P -ominaisuuden pääaluelähde-asetuksen. Valitse MINUN KUVANI-tiedot. Poista MINUN KUVANI-tiedot. Säätää kirkkausasetukset. Säätää kontrastiasetukset. 27

28 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) 28 Kohta Picture Gamma Color Temp Color Tint Sharpness Active Iris Active Iris - Manual MyMemory Save MyMemory Recall Image Aspect Over Scan V Position H Position H Phase H Size Auto Adjust Execute Input Progressive Video NR 3D-YCS Color Space Component Video 1 Format Video 2 Format S-Video Format HDMI Format DVI-D Format HDMI Range DVI-D Range Computer in 1 Computer in 2 BNC Frame Lock-Computer in 1 Frame Lock-Computer in 2 Frame Lock-BNC Frame Lock-HDMI Frame Lock-DVI-D Kuvaus Valitsee gamma-asetukset. Valitsee värin lämpötila-asetukset. Säätää väriasetukset. Säätää värisävyasetukset. Säätää terävyysasetukset. Valitsee Akt. iiris -asetukset. Säätää aktiivisen iiriksen manuaalista asetusta. Tallentaa Oman Muistin tiedot. Hakee Oman Muistin tiedot. Valitsee kuvasuhdeasetukset. Säätää ylipyyhinnän asetukset. Säätää vertikaalisen sijainnin. Säätää horisontaalisen sijainnin. Säätää horisontaalisen vaiheen. Säätää horisontaalisen koon. Suorittaa automaattisen säädön. Valitsee asteittaiset asetukset. Valitsee videon metelinpoistoasetukset. Valitsee 3D-YCS -asetukset. Valitsee väriavaruuden. Valitsee komponentti-portti asetukset. Valitsee video 1 formaatin asetukset. Valitsee video 2 formaatin asetukset. Valitsee s-video formaatin asetukset. Valitsee HDMI formaatin asetukset. Valitsee DVI-D formaatin asetukset. Valitsee HDMI-alueen asetuksen. Valitsee DVI-D-alueen asetuksen. Valitsee Computer in 1 -tulosignaalin tyypin. Valitsee Computer in 2 -tulosignaalin tyypin. Valitsee BNC -tulosignaalin tyypin. Kääntää kehyksenlukitus-computer IN1 -toiminnon päälle/pois päältä. Kääntää kehyksenlukitus-computer IN2 -toiminnon päälle/pois päältä. Kääntää kehyksenlukitus-bnc -toiminnon päälle/pois päältä. Kääntää kehyksenlukitus-hdmi -toiminnon päälle/pois päältä. Kääntää kehyksenlukitus-dvi-d -toiminnon päälle/pois päältä.

29 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kohta Kuvaus Setup Auto Keystone Execute Suorittaa automaattisen Keystone-vääristymän korjauksen. Keystone V Säätää vertikaalisen Keystone-vääristymän asetukset. Keystone H Säätää horisontaalisen Keystone-vääristymän asetukset. Eco Mode Valitsee eco-tilan. Mirror Valitsee peilikuvastatuksen. Monitor Out - Computer in 1 Määrittää MONITOR OUT- kun COMPUTER IN1- portti on valittu. Monitor Out - Computer in 2 Määrittää MONITOR OUT- kun COMPUTER IN2- portti on valittu. Monitor Out - BNC Määrittää MONITOR OUT- kun BNC- portti on valittu. Monitor Out - HDMI Määrittää MONITOR OUT- kun HDMI- portti on valittu. Monitor Out - DVI-D Määrittää MONITOR OUT- kun DVI-D- portti on valittu. Monitor Out - Component Määrittää MONITOR OUT- kun komponentti- portti on valittu. Monitor Out - S-Video Määrittää MONITOR OUT- kun S-VIDEO- portti on valittu. Monitor Out - Video 1 Määrittää MONITOR OUT- kun VIDEO 1- portti on valittu. Monitor Out - Video 2 Määrittää MONITOR OUT- kun VIDEO 2- portti on valittu. Monitor Out - Standby Määrittää MONITOR OUT valmiustilassa. Screen Language Valitsee OSD:n kielen. Menu Position V Säätää vertikaalisen valikon sijainnin. Menu Position H Säätää horisontaalisen valikon sijainnin. Blank Valitsee Tyhjä-muodon. Startup Valitsee käynnistysnäytön muodon. MyScreen Lock Kääntää Oma Kuva -lukitustoiminnon päälle/pois päältä. Message Kytkee viestitoiminnon päälle/pois päältä. Template Valitsee mallinetilaruudun muodon. C.C. - Display Valitse Siirto suljettu NÄYTÄ asetukset. C.C. - Mode Valitse Siirto suljettu MUOTO asetukset. C.C. - Channel Valitse Siirto suljettu KANAVA asetukset. 29

30 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Kohta Kuvaus Option Source Skip - Computer in1 Valitsee Lähteen ohitus COMPUTER IN1 -asetuksen. Source Skip - Computer in2 Valitsee Lähteen ohitus COMPUTER IN2 -asetuksen. Source Skip - BNC Valitsee Lähteen ohitus BNC -asetuksen. Source Skip - HDMI Valitsee Lähteen ohitus HDMI -asetuksen. Source Skip - DVI-D Valitsee Lähteen ohitus DVI-D -asetuksen. Source Skip - Component Valitsee Lähteen ohitus COMPONENT -asetuksen. Source Skip - S-Video Valitsee Lähteen ohitus S-VIDEO -asetuksen. Source Skip - Video 1 Valitsee Lähteen ohitus VIDEO1 -asetuksen. Source Skip - Video 2 Valitsee Lähteen ohitus VIDEO2 -asetuksen. Auto Search Kytkee automaattisen signaalinhakutoiminnon päälle/pois päältä. Auto Keystone Kytkee automaattisen Keystone-vääristymän korjaustoiminnon päälle/pois päältä. Direct On Ottaa suoran kytkennän toiminnon käyttöön / poistaa sen käytöstä Auto Off Konfiguroi ajastimen sulkemaan projektorin silloin, kun signaalia ei havaita. Shutter Timer Valitsee laukaisimen ajastinasetuksen. My Button-1 Määrittää toiminnot MY BUTTON1 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. My Button-2 Määrittää toiminnot MY BUTTON2 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. My Button-3 Määrittää toiminnot MY BUTTON3 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. My Button-4 Määrittää toiminnot MY BUTTON4 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. My Source Valitsee Oma lähde -asetuksen. Remote Receiv. Front Ottaa etupuolen kaukovastaanoton käyttöön / poistaa sen käytöstä. Remote Receiv. Rear Ottaa takapuolen kaukovastaanoton käyttöön / poistaa sen käytöstä. Remote Receiv. Top Ottaa yläpuolen kaukovastaanoton käyttöön / poistaa sen käytöstä. Remote Freq. Normal Ottaa kaukosäätimen normaalin signaalitaajuustoiminnon käyttöön / poistaa sen käytöstä. Remote Freq. High Ottaa kaukosäätimen korkean signaalitaajuustoiminnon käyttöön / poistaa sen käytöstä. Remote ID Valitsee Etätunnus-asetuksen. 30

31 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Projector Status (Projektorin status) 3. Käyttö verkkoselainohjelmistolla Näyttää nykyisen projektorin statuksen. Kohta Error Status Lamp Time Filter Time Power Status Input Status Blank On/Off Freeze Shutter Kuvaus Näyttää vallitsevan virhestatuksen. Näyttää käytössä olevan lampun käyttöajan. Näyttää käytössä olevan suodattimen käyttöajan. Näyttää vallitsevan virtastatuksen. Näyttää käytössä olevan sisääntulosignaalin lähteen. Näyttää vallitsevan Tyhjä päällä/pois päältä -statuksen. Näyttää vallitsevan Pysäytys-statuksen. Näyttää nykyisen sulkimen tilan. 31

32 3.1 Projektorin konfigurointi ja käyttö verkkoselaimen avulla (jatkuu) Network Restart (Verkon uudelleenkäynnistäminen) Käynnistää uudelleen projektorin verkkoliitännän. Restart Kohta Kuvaus Käynnistää uudelleen projektorin verkkoliitännän uusien konfigurointiasetuksien käynnistämiseksi. HUOM! Uudelleenkäynnistämistä varten sinun tulee kirjautua sisään uudelleen ja näin voit hallita tai konfiguroida projektoria verkkoselaimen avulla. Odota 1 minuutti tai kauemmin napsautettuasi painiketta [Restart]- uudelleenkirjautumista varten. Sisäänkirjautumisvalikko ( 13) tulee näkyviin sen jälkeen, kun projektorin verkkoyhteys on käynnistetty uudelleen, jos DHCP on asetettu asentoon PÄÄLLE Logoff (Uloskirjautuminen) Kun [Logoff] paniketta napsautetaan, näkyviin tulee sisäänkirjautumisvalikko. ( 13) 32

33 3.2 Sähköpostihälytykset Projektori voi automaattisesti lähettää hälytysviestin määritettyyn sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! Voit määrittää korkeintaan viisi sähköpostiosoitetta. On mahdollista, että projektori ei pysty lähettämään sähköpostia, jos siitä katkeaa virta äkillisesti. Sähköpostiasetukset ( 18) Jos haluat käyttää projektorin sähköpostihälytystoimintoa, konfiguroi seuraavat kohdat verkkoselaimen avulla. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " verkkoselaimen osoitepalkkiin. 2) Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 3) Napsauta [Port Settings] päävalikossa. 4) Napsauta [Enable] tarkistusruutua ja SMTP-portti avautuu. 5) Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Verkko on käynnistettävä uudelleen sen jälkeen, kun SMTP Port säätöasetukset on muutettu. Napsauta [Network Restart] ja säädä seuraavat kohdat. 6) Napsauta [Mail Settings] ja konfiguroi jokainen kohta. Katso kohtaa Mail Settings (Sähköpostiasetukset) ( 18) lisätietoja varten. 7) Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Napsauta [Send Test Mail] painiketta kohdassa [Mail Settings] ja varmista, että sähköpostiasetukset ovat oikein. Seuraava sähköposti toimitetaan määritettyihin osoitteisiin. Asiarivi :Test Mail Teksti :Send Test Mail Date Time IP Address MAC Address <Projektorin nimi> <Testauspäivämäärä> <Testausaika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 33

34 3.2 Sähköpostihälytykset (jatkuu) 8) Napsauta [Alert Settings] päävalikosta sähköpostihälytysten asetusten konfigurointia varten. 9) Valitse ja konfiguroi jokainen hälytyskohta. Katso lisätietoja kohdasta Alert Settings (Hälytysasetukset) ( 19). 10) Napsauta [Apply] painiketta ja tallenna asetukset. Virhe/Varoitus -sähköpostit formatoidaan seuraavasti: Asiarivi : <Mail title> Teksti : <Mail text> Date Time IP Address MAC Address <Projektorin nimi> <Vian/varoituksen päivämäärä> <Vian/varoituksen aika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 34

35 3.3 Projektorin käyttö SNMP:llä SNMP (Simple Network Management Protocol) mahdollistaa projektorin tietojen hallinnan, kun kyseessä ovat virhe- tai varoitustilanteet, tietokoneesta käsin verkon kautta. SNMP -hallintaohjelmisto tulee olla asennettuna tietokoneeseen tämän toiminnon käyttämistä varten. HUOM! On suositeltavaa, että SNMP-toiminnot suorittaa verkonhallinta. SNMP -hallintaohjelmisto tulee asentaa tietokoneeseen projektorin valvomiseksi SNMP:n kautta. SNMP asetukset ( 16) Konfiguroi seuraavat kohdat verkkoselaimen kautta SNMP:n käyttämistä varten. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " verkkoselaimen osoitepalkkiin. 2) Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 3) Napsauta [Port Settings] päävalikossa. 4) Napsauta [Enable] tarkistusruutua ja avaa SNMP -portti. Aseta IP-osoite SNMP trap-toiminnon lähettämiseksi silloin, kun Virhe/Varoitus tapahtuu. HUOM! Verkko on käynnistettävä uudelleen sen jälkeen, kun SNMP Port säätöasetukset on muutettu. Napsauta [Network Restart] ja säädä seuraavat kohdat. 5) Napsauta [Security Settings] päävalikossa. 6) Napsauta [SNMP] ja aseta yhteisön nimi näkyviin ilmestyvään näyttöön. HUOM! Verkko on käynnistettävä uudelleen sen jälkeen, kun Community name on muutettu. Napsauta [Network Restart] ja säädä seuraavat kohdat. 7) Konfiguroi asetukset Trap-siirtoa varten Virheille/Varoituksille. Napsauta [Alert Settings] päävalikossa ja valitse Virhe/Varoitus -kohta, jonka haluat konfiguroida. 8) Napsauta [Enable] tarkistusruutua SNMP trap -viestin lähettämiseksi Virheille/ Varoituksille. Tyhjennä [Enable] tarkistusruutu, silloin kun SNMP trap-siirtoa ei tarvita. 9) Napsauta [Apply] painiketta ja tallenna asetukset. 35

36 3.4 Tapahtumasuunnittelu Suunnittelutoiminnolla voit ottaa käyttöön tiettyjen toimintojen suunnitellun toteutuksen, mukaan lukien virta päälle / virta pois päältä. Toiminto ottaa käyttöön projektorin "itsehallinnan". HUOM! Voit ohjelmoida seuraavat valvontatapahtumat: Power ON/OFF, Input Source ja Transferred Image Display. Virta päälle / pois päältä -toimenpiteellä on alhaisin prioriteetti kaikkien samanaikaisesti määritettyjen toimenpiteiden joukossa. Ohjelmointityyppejä on 3: 1) daily 2) weekly 3) specific date. ( 21) Ohjelmoitujen tapahtumien prioriteetti on seuraava: 1) specific date 2) weekly 3) daily. Ohjelmoiduille tapahtumille voi määritellä korkeintaan viisi päivämäärää. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti (esim. Specific date No. 1 -määritteellä on prioriteetti Specific date No. 2 -määritteen suhteen, jne.) Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 23) 36

37 3.4 Tapahtumasuunnittelu (jatkuu) Aikatauluasetukset ( 21) Ohjelmointiasetukset voidaan konfiguroida verkkoselaimesta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " verkkoselaimen osoitepalkkiin. 2) Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 3) Napsauta [Schedule Settings] päävalikossa ja valitse haluamasi ohjelmointikohta. Jos haluat esimerkiksi suorittaa saman komennon joka sunnuntai, valitse [Sunday]. 4) Napsauta [Enable] tarkistusruutua aikataulun ohjelmoinnin ottamiseksi käyttöön. 5) Näppäile päivämäärä (kuukausi/päivä) määritetyn päivän ohjelmointia varten. 6) Napsauta [Apply] painiketta ja tallenna asetukset. 7) Kun olet konfiguroinut kellonajan, komennon ja parametrit, napsauta [Register] uuden tapahtuman lisäämiseksi. 8) Napsauta [Delete] painiketta kun haluat poistaa ohjelmoidun tapahtuman. Ohjelmointi voidaan suorittaa kolmella eri tavalla. 1) Daily: Suorittaa määritellyn toimenpiteen tiettyyn aikaan joka päivä. 2) Sunday ~ Saturday: Suorittaa määritellyn toimenpiteen tiettyyn aikaan tiettynä viikonpäivänä. 3) Specific date: Suorittaa määritellyn toimenpiteen tiettynä päivänä ja kellonaikana. HUOM! Valmiustilassa virran merkkivalo vilkkuu vihreänä noin 3 sekunnin ajan, kun vähintään 1 "Power ON" ohjelmointi on tallennettu. Kun ohjelmoitua toimintaa käytetään, virtajohdon tulee olla kytkettynä projektoriin ja pistorasiaan, ja virtakatkaisijan tulee olla kytkettynä päälle, [ ]. Ohjelmoitu toiminto ei toimi silloin, kun virtakatkaisija on käännetty pois päältä [O], tai kun huoneessa oleva keskeytin on laukaistu. Virran merkkivalo palaa oranssina tai vihreänä silloin, kun projektori saa virtaa. 37

38 3.4 Tapahtumasuunnittelu (jatkuu) Päiväyksen/Kellonajan asetukset ( 23) Päiväys/Kellonaika voidaan säätää verkkoselaimen kautta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " verkkoselaimen osoitepalkkiin. Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 2) Napsauta [Date/Time Settings] päävalikossa ja konfiguroi jokainen kohta. Katso lisätietoja kohdasta Date/Time Settings (Päiväyksen/Kellonajan asetukset). 3) Napsauta [Apply] painiketta ja tallenna asetukset. HUOM! Verkon uudelleenkäynnistys on tarpeen, jos Daylight Savings Time tai SNTP säätöasetuksia on muutettu. Sisäänrakennetun kellon paristo voi olla loppuunkulunut, jos kello alkaa jälestää vaikka päiväys ja kellonaika olisi oikein asetettu. Vaihda paristo kirjasen Käyttäjän ohjekirja (suppea) luvun "Sisäisen kellon paristo" mukaisesti. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. 38

39 3.5 MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. Kuvatiedoston siirto Kuvatiedoston näyttö ( 1-4 ) Kuva 3.5 Pysähtyneen kuvan siirto MINUN KUVANI-siirtoon tarvitaan erityissovellutus PC:lle. Voit imuroida sen InFocus Internet-sivustolta ( Katso lisäohjeita sovellutuksen käyttöohjeesta. Siirretyn kuvan näyttämistä varten valitse MINUN KUVANI -kohta VERKKOvalikosta. Katso lisätietoja MINUN KUVANI -kuvauksesta VERKKO-valikossa. ( VERKKO-valikko Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet) HUOM! Kuvatiedosto voidaan varata korkeintaan neljään. Kuvatiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimesta. Katso kohtaa 3.4 Tapahtumasuunnittelu ( 36) yksityiskohtia varten. 39

40 3.5 MINUN KUVANI (Pysähtyneen kuvan siirto)-näyttö (jatkuu) Tee seuraavat säädöt verkkoselaimen kautta, kun MINUN KUVANI on käytössä. Esimerkki: Jos projektorin IP-osoitteeksi on säädetty : 1) Näppäile " iverkkoselaimen osoitepalkkiin. 2) Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 3) Napsauta [Port Settings] päävalikosta. 4) Tee rasti [Enable] ruutuun avataksesi Image Transfer Port (Port: 9716). Tee rasti [Enable] ruutuun asetukselle [Authentication], jos oikeaksi todistaminen on tarpeen, ota muulloin rasti pois ruudusta. 5) Tallenna asetukset napsauttamalla [Apply]. Kun oikeaksi todistamisasetus on säädetty toimimaan, seuraavat säädöt ovat tarpeen. 6) Napsauta [Security Settings] päävalikosta. 7) Valitse [Network Control] ja anna haluttu todentamissalasana. 8) Tallenna asetukset napsauttamalla [Apply]. HUOM! Oikeaksi tunnistamisen tunnussana on sama myös seuraaville Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), ja Image Transfer Port (Port: 9716). Udet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 40

41 3.6 Komentovalvonta verkon kautta Voit konfiguroida ja valvoa projektoria verkon kautta käyttämällä RS-232C komentoja. Viestintäportti Seuraavat kaksi porttia on tarkoitettu komentovalvontaan. TCP #23 TCP #9715 HUOM! Komentosäätö ei ole käytettävissä tiedonsiirtoportin (TCP #9716) ( 16) kautta, jota käytetään MINUN KUVANI -lähetystoimintoon. Komentovalvonnan asetukset ( 16) Konfiguroi seuraavat kohdat verkkoselaimella, kun komentovalvonta on käytössä. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Näppäile " verkkoselaimen osoitepalkkiin. 2) Anna Pääkäyttäjän tunnus ja salasana, ja napsauta [Logon]. 3) Napsauta [Port Settings] päävalikossa. 4) Napsauta [Enable] tarkistusruutua ja avaa Network Control Port1 (Port: 23) jotta voit käyttää kohtaa TCP #23. Napsauta [Enable] tarkistusruutua [Authentication] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 5) Napsauta [Enable] tarkistusruutua ja avaa Network Control Port2 (Port: 9715) jotta voit käyttää kohtaa TCP #9715. Napsauta [Enable] tarkistusruutua [Authentication] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 6) Napsauta [Apply] painiketta ja tallenna asetukset. 41
