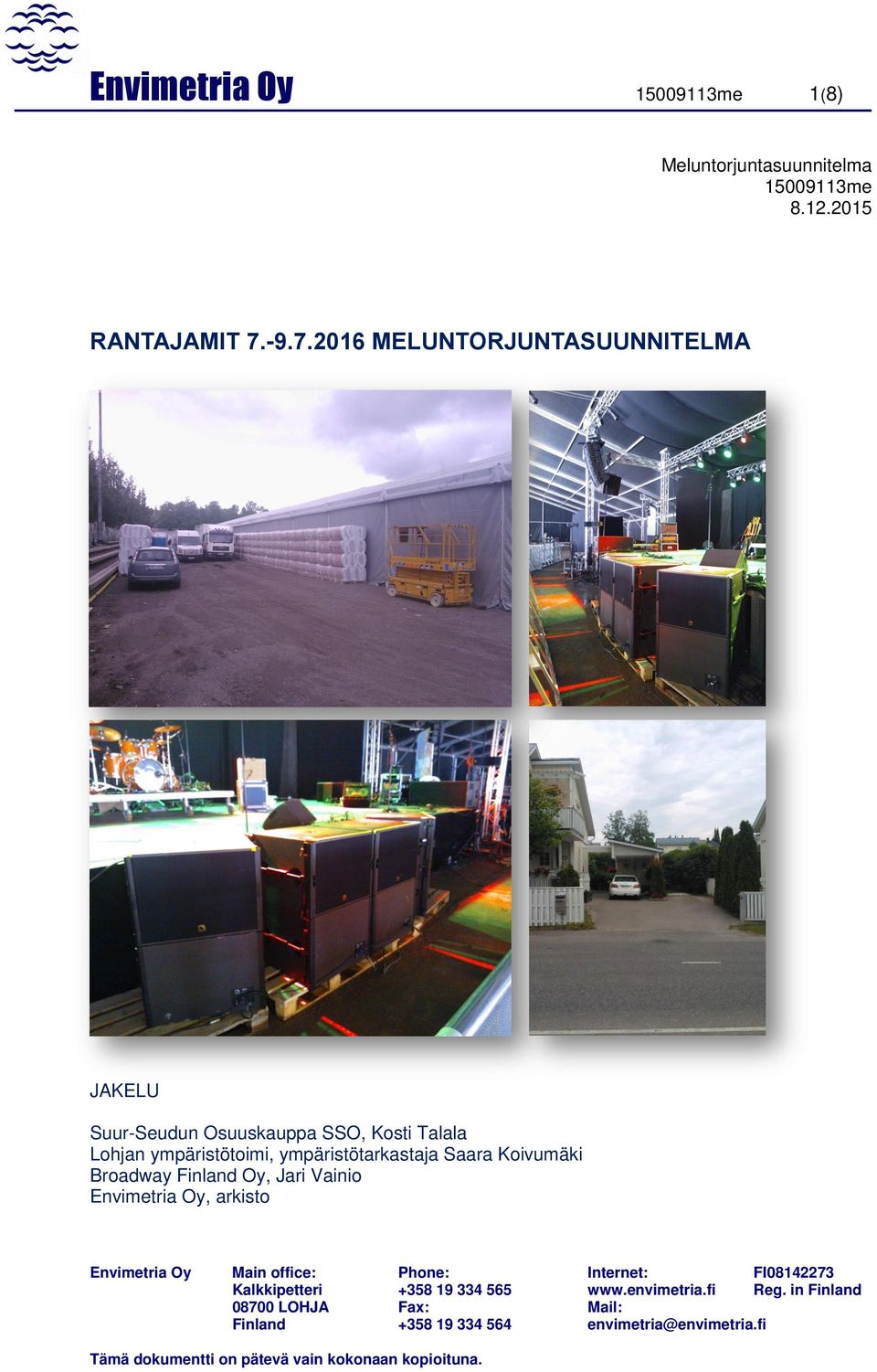

1 Envimetria Oy me 1(8) Meluntorjuntasuunnitelma me RANTAJAMIT MELUNTORJUNTASUUNNITELMA JAKELU Suur-Seudun Osuuskauppa SSO, Kosti Talala Lohjan ympäristötoimi, ympäristötarkastaja Saara Koivumäki Broadway Finland Oy, Jari Vainio Envimetria Oy, arkisto

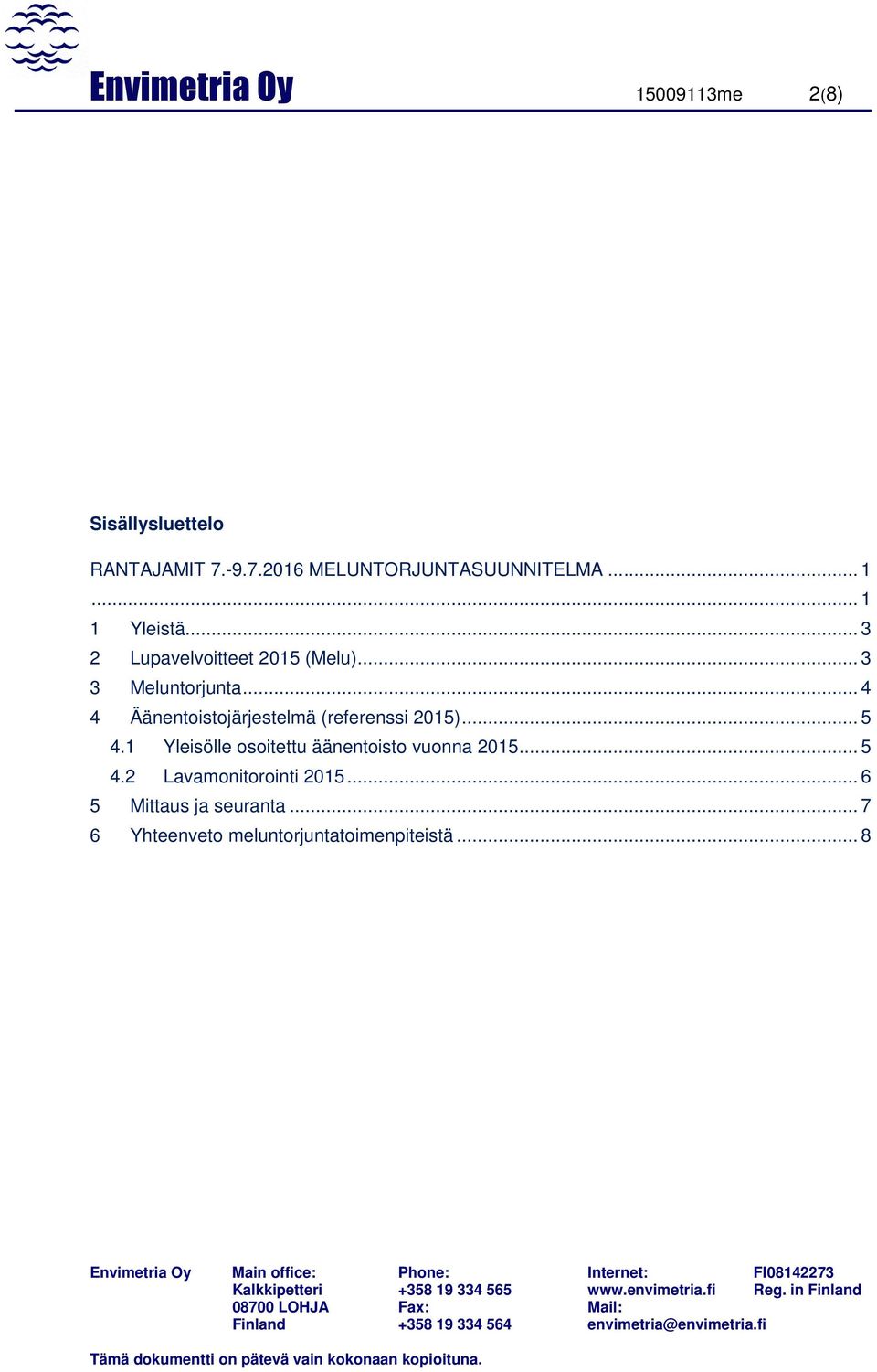

2 Envimetria Oy me 2(8) Sisällysluettelo RANTAJAMIT MELUNTORJUNTASUUNNITELMA Yleistä Lupavelvoitteet 2015 (Melu) Meluntorjunta Äänentoistojärjestelmä (referenssi 2015) Yleisölle osoitettu äänentoisto vuonna Lavamonitorointi Mittaus ja seuranta Yhteenveto meluntorjuntatoimenpiteistä... 8

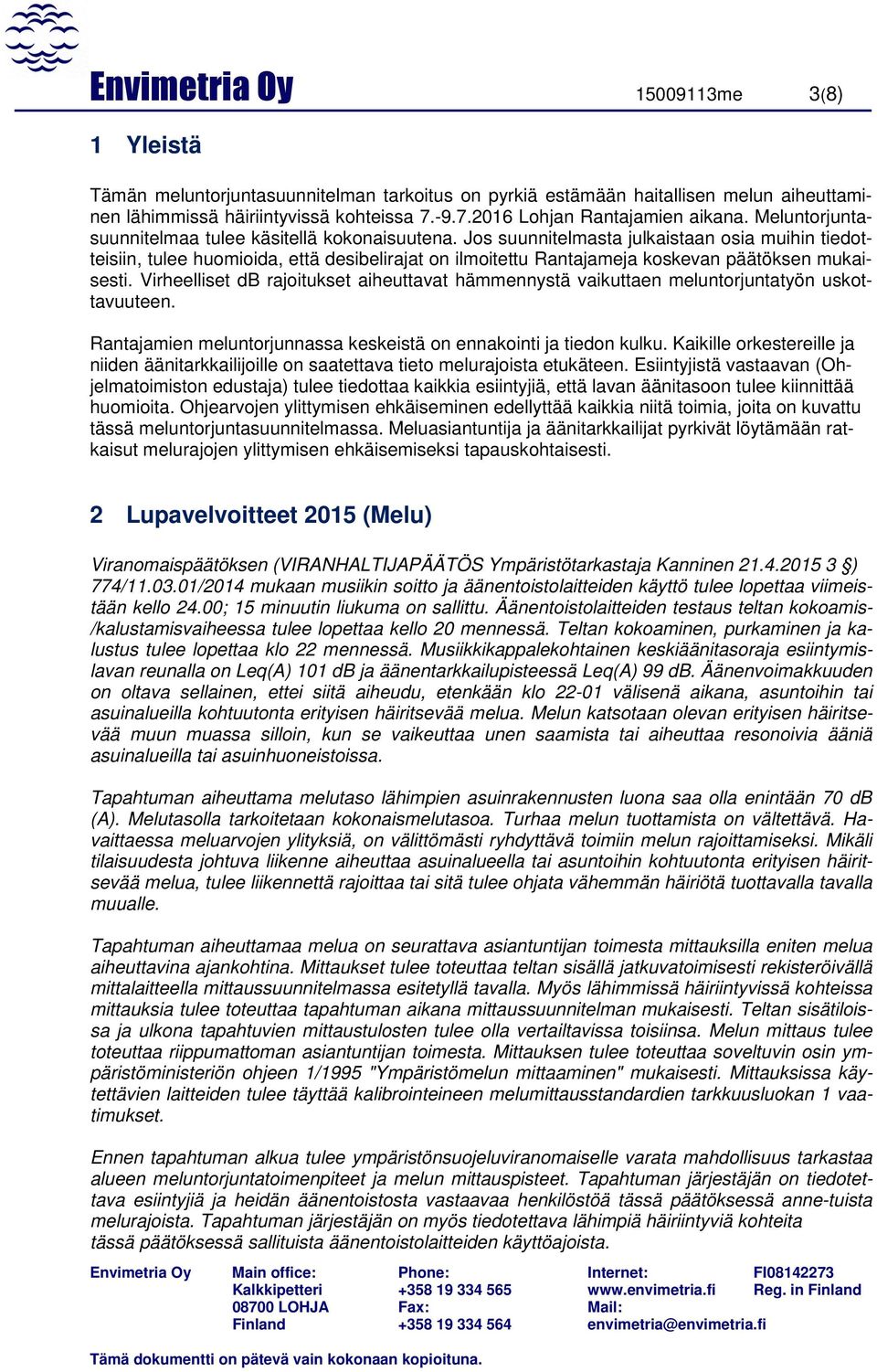

3 Envimetria Oy me 3(8) 1 Yleistä Tämän meluntorjuntasuunnitelman tarkoitus on pyrkiä estämään haitallisen melun aiheuttaminen lähimmissä häiriintyvissä kohteissa Lohjan Rantajamien aikana. Meluntorjuntasuunnitelmaa tulee käsitellä kokonaisuutena. Jos suunnitelmasta julkaistaan osia muihin tiedotteisiin, tulee huomioida, että desibelirajat on ilmoitettu Rantajameja koskevan päätöksen mukaisesti. Virheelliset db rajoitukset aiheuttavat hämmennystä vaikuttaen meluntorjuntatyön uskottavuuteen. Rantajamien meluntorjunnassa keskeistä on ennakointi ja tiedon kulku. Kaikille orkestereille ja niiden äänitarkkailijoille on saatettava tieto melurajoista etukäteen. Esiintyjistä vastaavan (Ohjelmatoimiston edustaja) tulee tiedottaa kaikkia esiintyjiä, että lavan äänitasoon tulee kiinnittää huomioita. Ohjearvojen ylittymisen ehkäiseminen edellyttää kaikkia niitä toimia, joita on kuvattu tässä meluntorjuntasuunnitelmassa. Meluasiantuntija ja äänitarkkailijat pyrkivät löytämään ratkaisut melurajojen ylittymisen ehkäisemiseksi tapauskohtaisesti. 2 Lupavelvoitteet 2015 (Melu) Viranomaispäätöksen (VIRANHALTIJAPÄÄTÖS Ympäristötarkastaja Kanninen ) 774/ /2014 mukaan musiikin soitto ja äänentoistolaitteiden käyttö tulee lopettaa viimeistään kello 24.00; 15 minuutin liukuma on sallittu. Äänentoistolaitteiden testaus teltan kokoamis- /kalustamisvaiheessa tulee lopettaa kello 20 mennessä. Teltan kokoaminen, purkaminen ja kalustus tulee lopettaa klo 22 mennessä. Musiikkikappalekohtainen keskiäänitasoraja esiintymislavan reunalla on Leq(A) 101 db ja äänentarkkailupisteessä Leq(A) 99 db. Äänenvoimakkuuden on oltava sellainen, ettei siitä aiheudu, etenkään klo välisenä aikana, asuntoihin tai asuinalueilla kohtuutonta erityisen häiritsevää melua. Melun katsotaan olevan erityisen häiritsevää muun muassa silloin, kun se vaikeuttaa unen saamista tai aiheuttaa resonoivia ääniä asuinalueilla tai asuinhuoneistoissa. Tapahtuman aiheuttama melutaso lähimpien asuinrakennusten luona saa olla enintään 70 db (A). Melutasolla tarkoitetaan kokonaismelutasoa. Turhaa melun tuottamista on vältettävä. Havaittaessa meluarvojen ylityksiä, on välittömästi ryhdyttävä toimiin melun rajoittamiseksi. Mikäli tilaisuudesta johtuva liikenne aiheuttaa asuinalueella tai asuntoihin kohtuutonta erityisen häiritsevää melua, tulee liikennettä rajoittaa tai sitä tulee ohjata vähemmän häiriötä tuottavalla tavalla muualle. Tapahtuman aiheuttamaa melua on seurattava asiantuntijan toimesta mittauksilla eniten melua aiheuttavina ajankohtina. Mittaukset tulee toteuttaa teltan sisällä jatkuvatoimisesti rekisteröivällä mittalaitteella mittaussuunnitelmassa esitetyllä tavalla. Myös lähimmissä häiriintyvissä kohteissa mittauksia tulee toteuttaa tapahtuman aikana mittaussuunnitelman mukaisesti. Teltan sisätiloissa ja ulkona tapahtuvien mittaustulosten tulee olla vertailtavissa toisiinsa. Melun mittaus tulee toteuttaa riippumattoman asiantuntijan toimesta. Mittauksen tulee toteuttaa soveltuvin osin ympäristöministeriön ohjeen 1/1995 "Ympäristömelun mittaaminen" mukaisesti. Mittauksissa käytettävien laitteiden tulee täyttää kalibrointeineen melumittausstandardien tarkkuusluokan 1 vaatimukset. Ennen tapahtuman alkua tulee ympäristönsuojeluviranomaiselle varata mahdollisuus tarkastaa alueen meluntorjuntatoimenpiteet ja melun mittauspisteet. Tapahtuman järjestäjän on tiedotettava esiintyjiä ja heidän äänentoistosta vastaavaa henkilöstöä tässä päätöksessä anne-tuista melurajoista. Tapahtuman järjestäjän on myös tiedotettava lähimpiä häiriintyviä kohteita tässä päätöksessä sallituista äänentoistolaitteiden käyttöajoista.

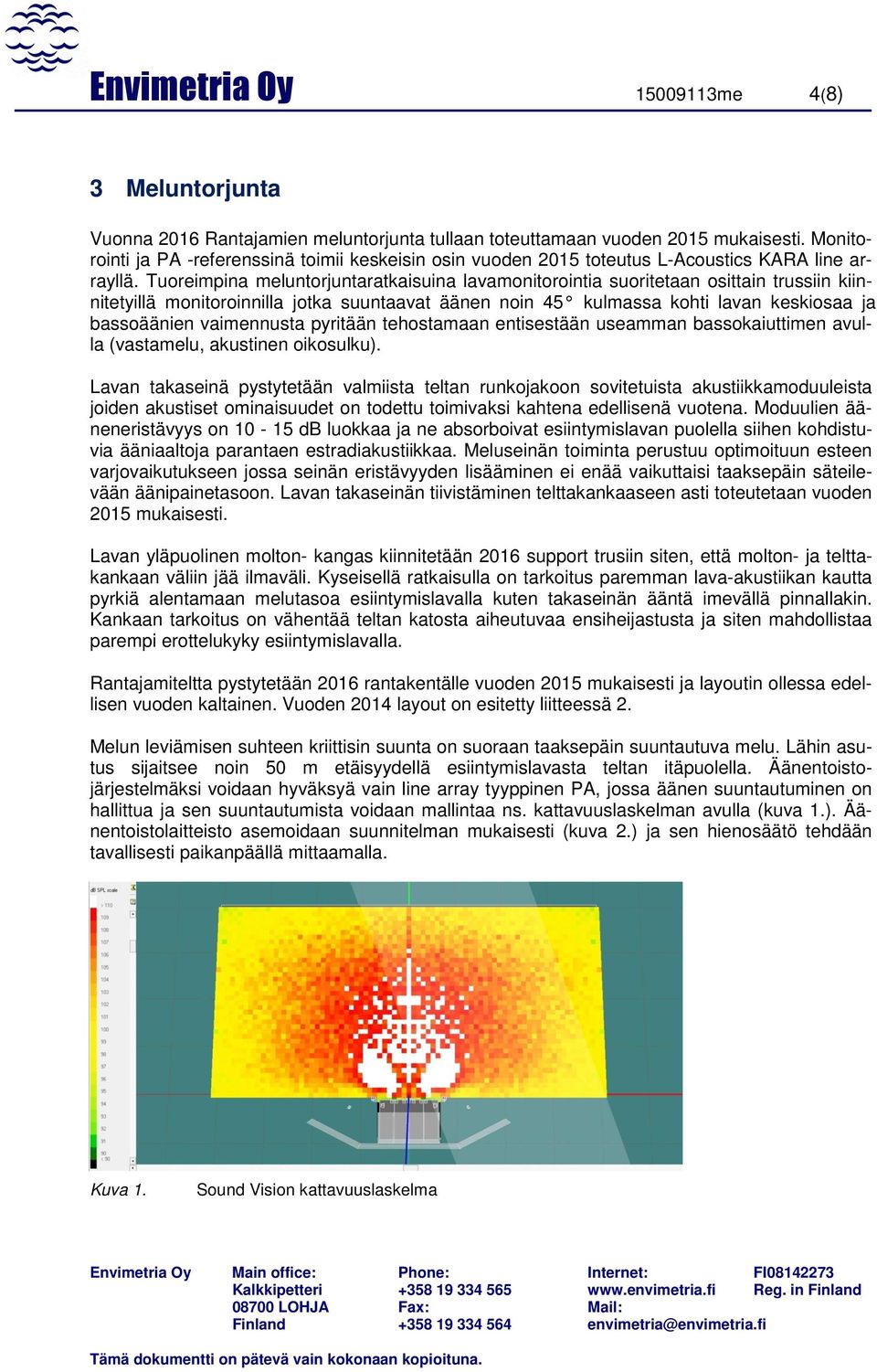

4 Envimetria Oy me 4(8) 3 Meluntorjunta Vuonna 2016 Rantajamien meluntorjunta tullaan toteuttamaan vuoden 2015 mukaisesti. Monitorointi ja PA -referenssinä toimii keskeisin osin vuoden 2015 toteutus L-Acoustics KARA line arrayllä. Tuoreimpina meluntorjuntaratkaisuina lavamonitorointia suoritetaan osittain trussiin kiinnitetyillä monitoroinnilla jotka suuntaavat äänen noin 45 kulmassa kohti lavan keskiosaa ja bassoäänien vaimennusta pyritään tehostamaan entisestään useamman bassokaiuttimen avulla (vastamelu, akustinen oikosulku). Lavan takaseinä pystytetään valmiista teltan runkojakoon sovitetuista akustiikkamoduuleista joiden akustiset ominaisuudet on todettu toimivaksi kahtena edellisenä vuotena. Moduulien ääneneristävyys on db luokkaa ja ne absorboivat esiintymislavan puolella siihen kohdistuvia ääniaaltoja parantaen estradiakustiikkaa. Meluseinän toiminta perustuu optimoituun esteen varjovaikutukseen jossa seinän eristävyyden lisääminen ei enää vaikuttaisi taaksepäin säteilevään äänipainetasoon. Lavan takaseinän tiivistäminen telttakankaaseen asti toteutetaan vuoden 2015 mukaisesti. Lavan yläpuolinen molton- kangas kiinnitetään 2016 support trusiin siten, että molton- ja telttakankaan väliin jää ilmaväli. Kyseisellä ratkaisulla on tarkoitus paremman lava-akustiikan kautta pyrkiä alentamaan melutasoa esiintymislavalla kuten takaseinän ääntä imevällä pinnallakin. Kankaan tarkoitus on vähentää teltan katosta aiheutuvaa ensiheijastusta ja siten mahdollistaa parempi erottelukyky esiintymislavalla. Rantajamiteltta pystytetään 2016 rantakentälle vuoden 2015 mukaisesti ja layoutin ollessa edellisen vuoden kaltainen. Vuoden 2014 layout on esitetty liitteessä 2. Melun leviämisen suhteen kriittisin suunta on suoraan taaksepäin suuntautuva melu. Lähin asutus sijaitsee noin 50 m etäisyydellä esiintymislavasta teltan itäpuolella. Äänentoistojärjestelmäksi voidaan hyväksyä vain line array tyyppinen PA, jossa äänen suuntautuminen on hallittua ja sen suuntautumista voidaan mallintaa ns. kattavuuslaskelman avulla (kuva 1.). Äänentoistolaitteisto asemoidaan suunnitelman mukaisesti (kuva 2.) ja sen hienosäätö tehdään tavallisesti paikanpäällä mittaamalla. Kuva 1. Sound Vision kattavuuslaskelma

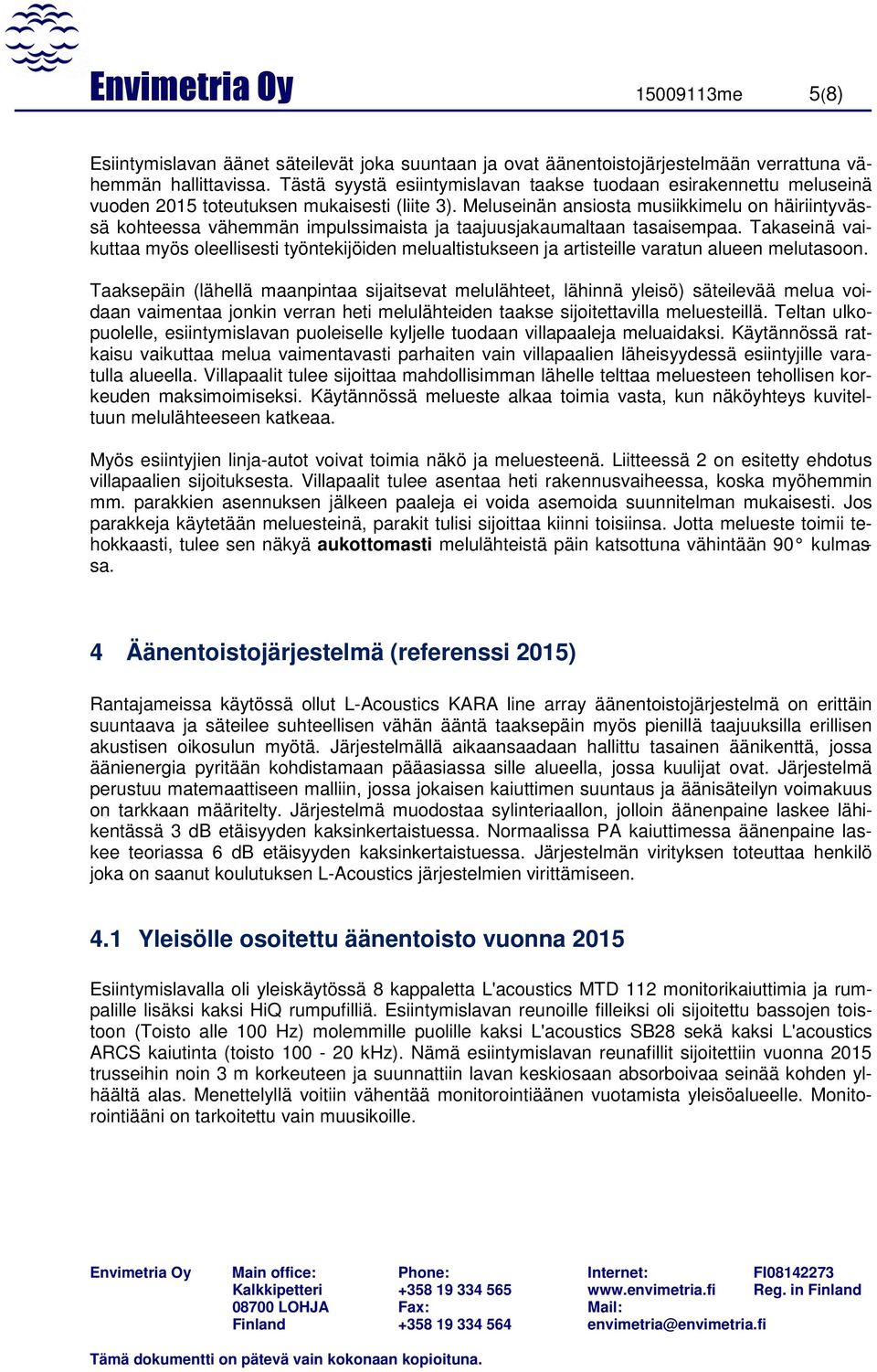

5 Envimetria Oy me 5(8) Esiintymislavan äänet säteilevät joka suuntaan ja ovat äänentoistojärjestelmään verrattuna vähemmän hallittavissa. Tästä syystä esiintymislavan taakse tuodaan esirakennettu meluseinä vuoden 2015 toteutuksen mukaisesti (liite 3). Meluseinän ansiosta musiikkimelu on häiriintyvässä kohteessa vähemmän impulssimaista ja taajuusjakaumaltaan tasaisempaa. Takaseinä vaikuttaa myös oleellisesti työntekijöiden melualtistukseen ja artisteille varatun alueen melutasoon. Taaksepäin (lähellä maanpintaa sijaitsevat melulähteet, lähinnä yleisö) säteilevää melua voidaan vaimentaa jonkin verran heti melulähteiden taakse sijoitettavilla meluesteillä. Teltan ulkopuolelle, esiintymislavan puoleiselle kyljelle tuodaan villapaaleja meluaidaksi. Käytännössä ratkaisu vaikuttaa melua vaimentavasti parhaiten vain villapaalien läheisyydessä esiintyjille varatulla alueella. Villapaalit tulee sijoittaa mahdollisimman lähelle telttaa meluesteen tehollisen korkeuden maksimoimiseksi. Käytännössä melueste alkaa toimia vasta, kun näköyhteys kuviteltuun melulähteeseen katkeaa. Myös esiintyjien linja-autot voivat toimia näkö ja meluesteenä. Liitteessä 2 on esitetty ehdotus villapaalien sijoituksesta. Villapaalit tulee asentaa heti rakennusvaiheessa, koska myöhemmin mm. parakkien asennuksen jälkeen paaleja ei voida asemoida suunnitelman mukaisesti. Jos parakkeja käytetään meluesteinä, parakit tulisi sijoittaa kiinni toisiinsa. Jotta melueste toimii tehokkaasti, tulee sen näkyä aukottomasti melulähteistä päin katsottuna vähintään 90 kulmassa. 4 Äänentoistojärjestelmä (referenssi 2015) Rantajameissa käytössä ollut L-Acoustics KARA line array äänentoistojärjestelmä on erittäin suuntaava ja säteilee suhteellisen vähän ääntä taaksepäin myös pienillä taajuuksilla erillisen akustisen oikosulun myötä. Järjestelmällä aikaansaadaan hallittu tasainen äänikenttä, jossa äänienergia pyritään kohdistamaan pääasiassa sille alueella, jossa kuulijat ovat. Järjestelmä perustuu matemaattiseen malliin, jossa jokaisen kaiuttimen suuntaus ja äänisäteilyn voimakuus on tarkkaan määritelty. Järjestelmä muodostaa sylinteriaallon, jolloin äänenpaine laskee lähikentässä 3 db etäisyyden kaksinkertaistuessa. Normaalissa PA kaiuttimessa äänenpaine laskee teoriassa 6 db etäisyyden kaksinkertaistuessa. Järjestelmän virityksen toteuttaa henkilö joka on saanut koulutuksen L-Acoustics järjestelmien virittämiseen. 4.1 Yleisölle osoitettu äänentoisto vuonna 2015 Esiintymislavalla oli yleiskäytössä 8 kappaletta L'acoustics MTD 112 monitorikaiuttimia ja rumpalille lisäksi kaksi HiQ rumpufilliä. Esiintymislavan reunoille filleiksi oli sijoitettu bassojen toistoon (Toisto alle 100 Hz) molemmille puolille kaksi L'acoustics SB28 sekä kaksi L'acoustics ARCS kaiutinta (toisto khz). Nämä esiintymislavan reunafillit sijoitettiin vuonna 2015 trusseihin noin 3 m korkeuteen ja suunnattiin lavan keskiosaan absorboivaa seinää kohden ylhäältä alas. Menettelyllä voitiin vähentää monitorointiäänen vuotamista yleisöalueelle. Monitorointiääni on tarkoitettu vain muusikoille.

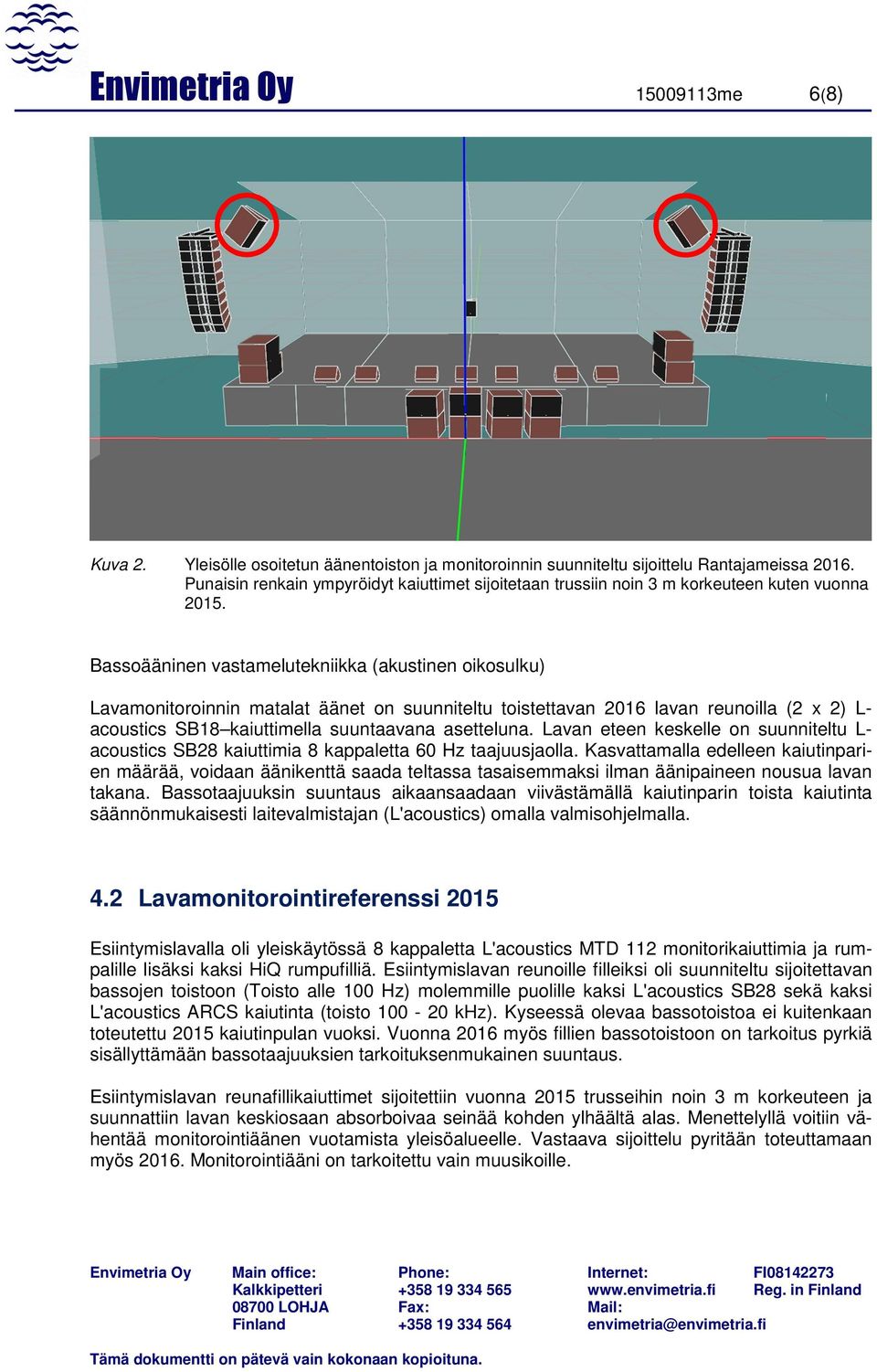

6 Envimetria Oy me 6(8) Kuva 2. Yleisölle osoitetun äänentoiston ja monitoroinnin suunniteltu sijoittelu Rantajameissa Punaisin renkain ympyröidyt kaiuttimet sijoitetaan trussiin noin 3 m korkeuteen kuten vuonna Bassoääninen vastamelutekniikka (akustinen oikosulku) Lavamonitoroinnin matalat äänet on suunniteltu toistettavan 2016 lavan reunoilla (2 x 2) L- acoustics SB18 kaiuttimella suuntaavana asetteluna. Lavan eteen keskelle on suunniteltu L- acoustics SB28 kaiuttimia 8 kappaletta 60 Hz taajuusjaolla. Kasvattamalla edelleen kaiutinparien määrää, voidaan äänikenttä saada teltassa tasaisemmaksi ilman äänipaineen nousua lavan takana. Bassotaajuuksin suuntaus aikaansaadaan viivästämällä kaiutinparin toista kaiutinta säännönmukaisesti laitevalmistajan (L'acoustics) omalla valmisohjelmalla. 4.2 Lavamonitorointireferenssi 2015 Esiintymislavalla oli yleiskäytössä 8 kappaletta L'acoustics MTD 112 monitorikaiuttimia ja rumpalille lisäksi kaksi HiQ rumpufilliä. Esiintymislavan reunoille filleiksi oli suunniteltu sijoitettavan bassojen toistoon (Toisto alle 100 Hz) molemmille puolille kaksi L'acoustics SB28 sekä kaksi L'acoustics ARCS kaiutinta (toisto khz). Kyseessä olevaa bassotoistoa ei kuitenkaan toteutettu 2015 kaiutinpulan vuoksi. Vuonna 2016 myös fillien bassotoistoon on tarkoitus pyrkiä sisällyttämään bassotaajuuksien tarkoituksenmukainen suuntaus. Esiintymislavan reunafillikaiuttimet sijoitettiin vuonna 2015 trusseihin noin 3 m korkeuteen ja suunnattiin lavan keskiosaan absorboivaa seinää kohden ylhäältä alas. Menettelyllä voitiin vähentää monitorointiäänen vuotamista yleisöalueelle. Vastaava sijoittelu pyritään toteuttamaan myös Monitorointiääni on tarkoitettu vain muusikoille.

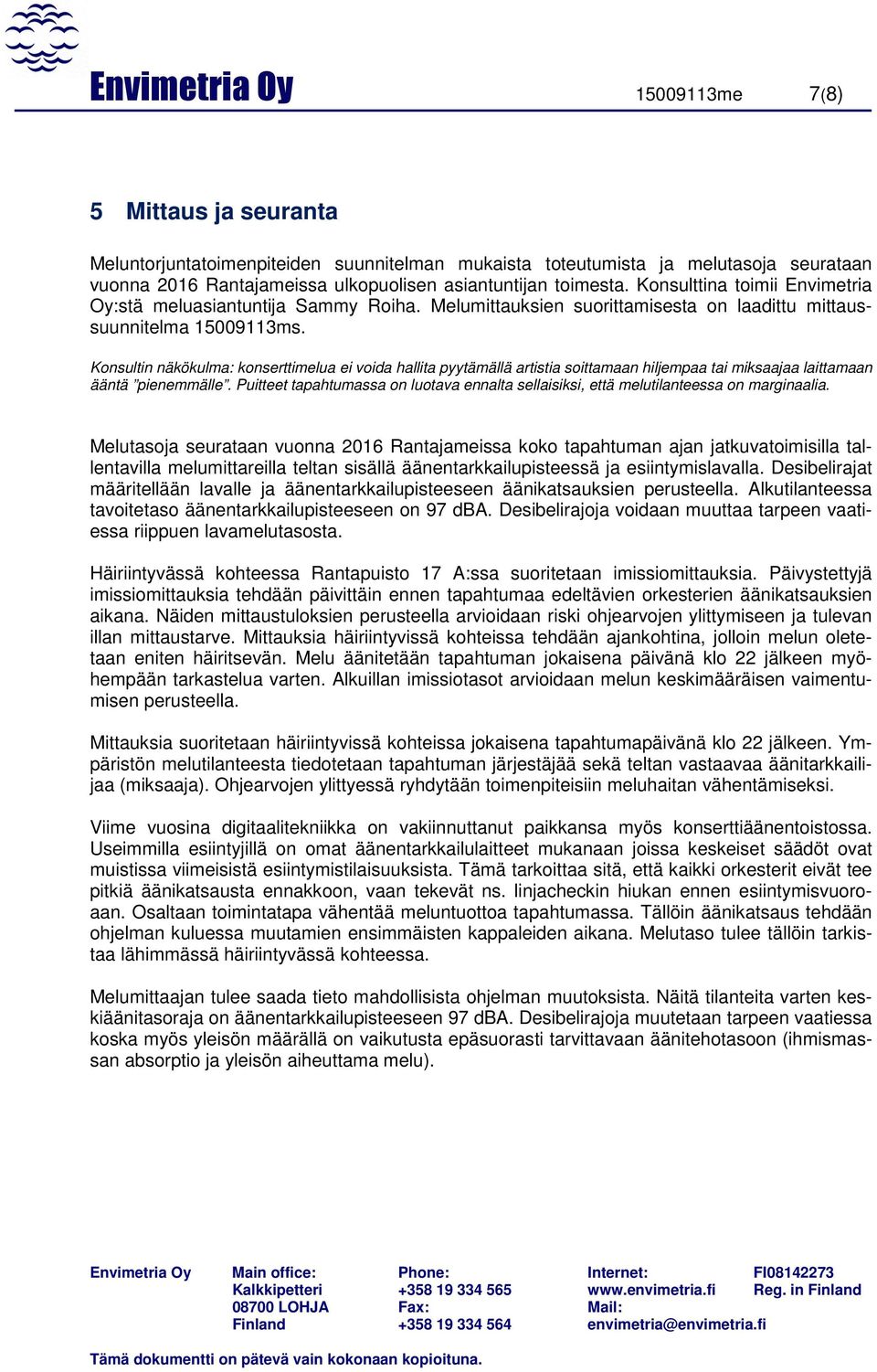

7 Envimetria Oy me 7(8) 5 Mittaus ja seuranta Meluntorjuntatoimenpiteiden suunnitelman mukaista toteutumista ja melutasoja seurataan vuonna 2016 Rantajameissa ulkopuolisen asiantuntijan toimesta. Konsulttina toimii Envimetria Oy:stä meluasiantuntija Sammy Roiha. Melumittauksien suorittamisesta on laadittu mittaussuunnitelma ms. Konsultin näkökulma: konserttimelua ei voida hallita pyytämällä artistia soittamaan hiljempaa tai miksaajaa laittamaan ääntä pienemmälle. Puitteet tapahtumassa on luotava ennalta sellaisiksi, että melutilanteessa on marginaalia. Melutasoja seurataan vuonna 2016 Rantajameissa koko tapahtuman ajan jatkuvatoimisilla tallentavilla melumittareilla teltan sisällä äänentarkkailupisteessä ja esiintymislavalla. Desibelirajat määritellään lavalle ja äänentarkkailupisteeseen äänikatsauksien perusteella. Alkutilanteessa tavoitetaso äänentarkkailupisteeseen on 97 dba. Desibelirajoja voidaan muuttaa tarpeen vaatiessa riippuen lavamelutasosta. Häiriintyvässä kohteessa Rantapuisto 17 A:ssa suoritetaan imissiomittauksia. Päivystettyjä imissiomittauksia tehdään päivittäin ennen tapahtumaa edeltävien orkesterien äänikatsauksien aikana. Näiden mittaustuloksien perusteella arvioidaan riski ohjearvojen ylittymiseen ja tulevan illan mittaustarve. Mittauksia häiriintyvissä kohteissa tehdään ajankohtina, jolloin melun oletetaan eniten häiritsevän. Melu äänitetään tapahtuman jokaisena päivänä klo 22 jälkeen myöhempään tarkastelua varten. Alkuillan imissiotasot arvioidaan melun keskimääräisen vaimentumisen perusteella. Mittauksia suoritetaan häiriintyvissä kohteissa jokaisena tapahtumapäivänä klo 22 jälkeen. Ympäristön melutilanteesta tiedotetaan tapahtuman järjestäjää sekä teltan vastaavaa äänitarkkailijaa (miksaaja). Ohjearvojen ylittyessä ryhdytään toimenpiteisiin meluhaitan vähentämiseksi. Viime vuosina digitaalitekniikka on vakiinnuttanut paikkansa myös konserttiäänentoistossa. Useimmilla esiintyjillä on omat äänentarkkailulaitteet mukanaan joissa keskeiset säädöt ovat muistissa viimeisistä esiintymistilaisuuksista. Tämä tarkoittaa sitä, että kaikki orkesterit eivät tee pitkiä äänikatsausta ennakkoon, vaan tekevät ns. linjacheckin hiukan ennen esiintymisvuoroaan. Osaltaan toimintatapa vähentää meluntuottoa tapahtumassa. Tällöin äänikatsaus tehdään ohjelman kuluessa muutamien ensimmäisten kappaleiden aikana. Melutaso tulee tällöin tarkistaa lähimmässä häiriintyvässä kohteessa. Melumittaajan tulee saada tieto mahdollisista ohjelman muutoksista. Näitä tilanteita varten keskiäänitasoraja on äänentarkkailupisteeseen 97 dba. Desibelirajoja muutetaan tarpeen vaatiessa koska myös yleisön määrällä on vaikutusta epäsuorasti tarvittavaan äänitehotasoon (ihmismassan absorptio ja yleisön aiheuttama melu).

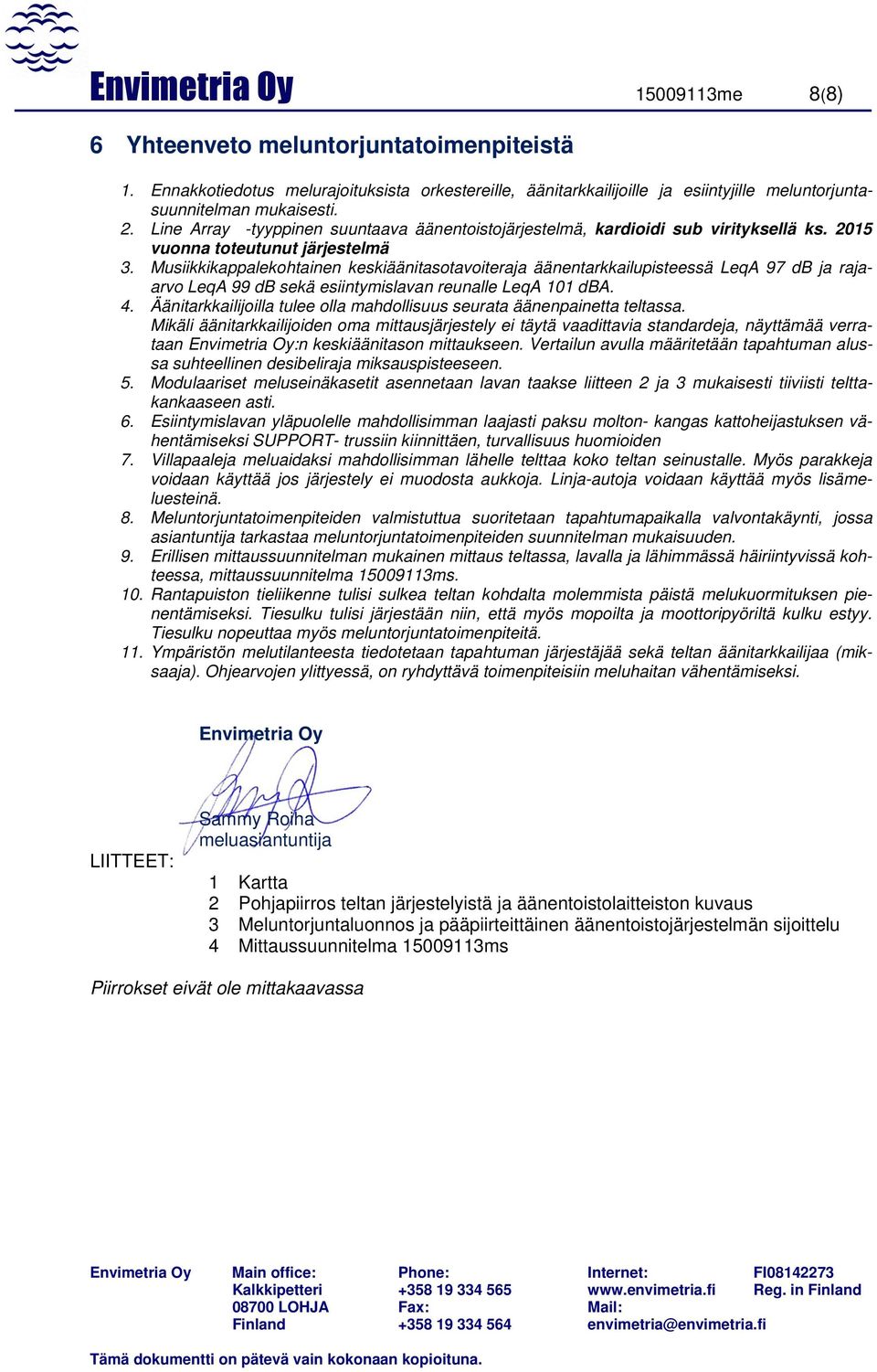

8 Envimetria Oy me 8(8) 6 Yhteenveto meluntorjuntatoimenpiteistä 1. Ennakkotiedotus melurajoituksista orkestereille, äänitarkkailijoille ja esiintyjille meluntorjuntasuunnitelman mukaisesti. 2. Line Array -tyyppinen suuntaava äänentoistojärjestelmä, kardioidi sub virityksellä ks vuonna toteutunut järjestelmä 3. Musiikkikappalekohtainen keskiäänitasotavoiteraja äänentarkkailupisteessä LeqA 97 db ja rajaarvo LeqA 99 db sekä esiintymislavan reunalle LeqA 101 dba. 4. Äänitarkkailijoilla tulee olla mahdollisuus seurata äänenpainetta teltassa. Mikäli äänitarkkailijoiden oma mittausjärjestely ei täytä vaadittavia standardeja, näyttämää verrataan Envimetria Oy:n keskiäänitason mittaukseen. Vertailun avulla määritetään tapahtuman alussa suhteellinen desibeliraja miksauspisteeseen. 5. Modulaariset meluseinäkasetit asennetaan lavan taakse liitteen 2 ja 3 mukaisesti tiiviisti telttakankaaseen asti. 6. Esiintymislavan yläpuolelle mahdollisimman laajasti paksu molton- kangas kattoheijastuksen vähentämiseksi SUPPORT- trussiin kiinnittäen, turvallisuus huomioiden 7. Villapaaleja meluaidaksi mahdollisimman lähelle telttaa koko teltan seinustalle. Myös parakkeja voidaan käyttää jos järjestely ei muodosta aukkoja. Linja-autoja voidaan käyttää myös lisämeluesteinä. 8. Meluntorjuntatoimenpiteiden valmistuttua suoritetaan tapahtumapaikalla valvontakäynti, jossa asiantuntija tarkastaa meluntorjuntatoimenpiteiden suunnitelman mukaisuuden. 9. Erillisen mittaussuunnitelman mukainen mittaus teltassa, lavalla ja lähimmässä häiriintyvissä kohteessa, mittaussuunnitelma ms. 10. Rantapuiston tieliikenne tulisi sulkea teltan kohdalta molemmista päistä melukuormituksen pienentämiseksi. Tiesulku tulisi järjestään niin, että myös mopoilta ja moottoripyöriltä kulku estyy. Tiesulku nopeuttaa myös meluntorjuntatoimenpiteitä. 11. Ympäristön melutilanteesta tiedotetaan tapahtuman järjestäjää sekä teltan äänitarkkailijaa (miksaaja). Ohjearvojen ylittyessä, on ryhdyttävä toimenpiteisiin meluhaitan vähentämiseksi. Envimetria Oy LIITTEET: Sammy Roiha meluasiantuntija 1 Kartta 2 Pohjapiirros teltan järjestelyistä ja äänentoistolaitteiston kuvaus 3 Meluntorjuntaluonnos ja pääpiirteittäinen äänentoistojärjestelmän sijoittelu 4 Mittaussuunnitelma ms Piirrokset eivät ole mittakaavassa

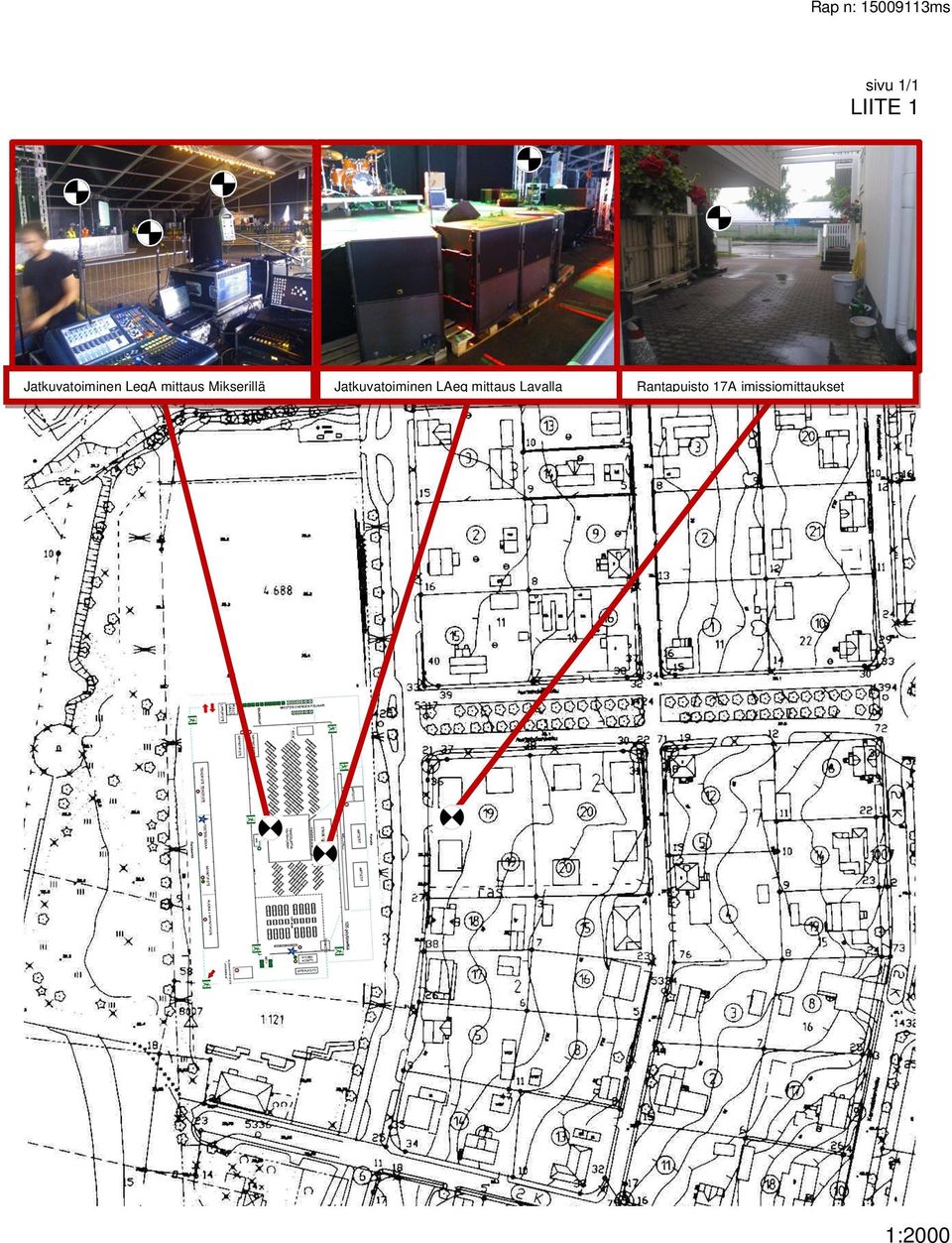

9 Rap n: ms sivu 1/1 LIITE 1 Jatkuvatoiminen LeqA mittaus Mikserillä Jatkuvatoiminen LAeq mittaus Lavalla Rantapuisto 17A imissiomittaukset 1:2000

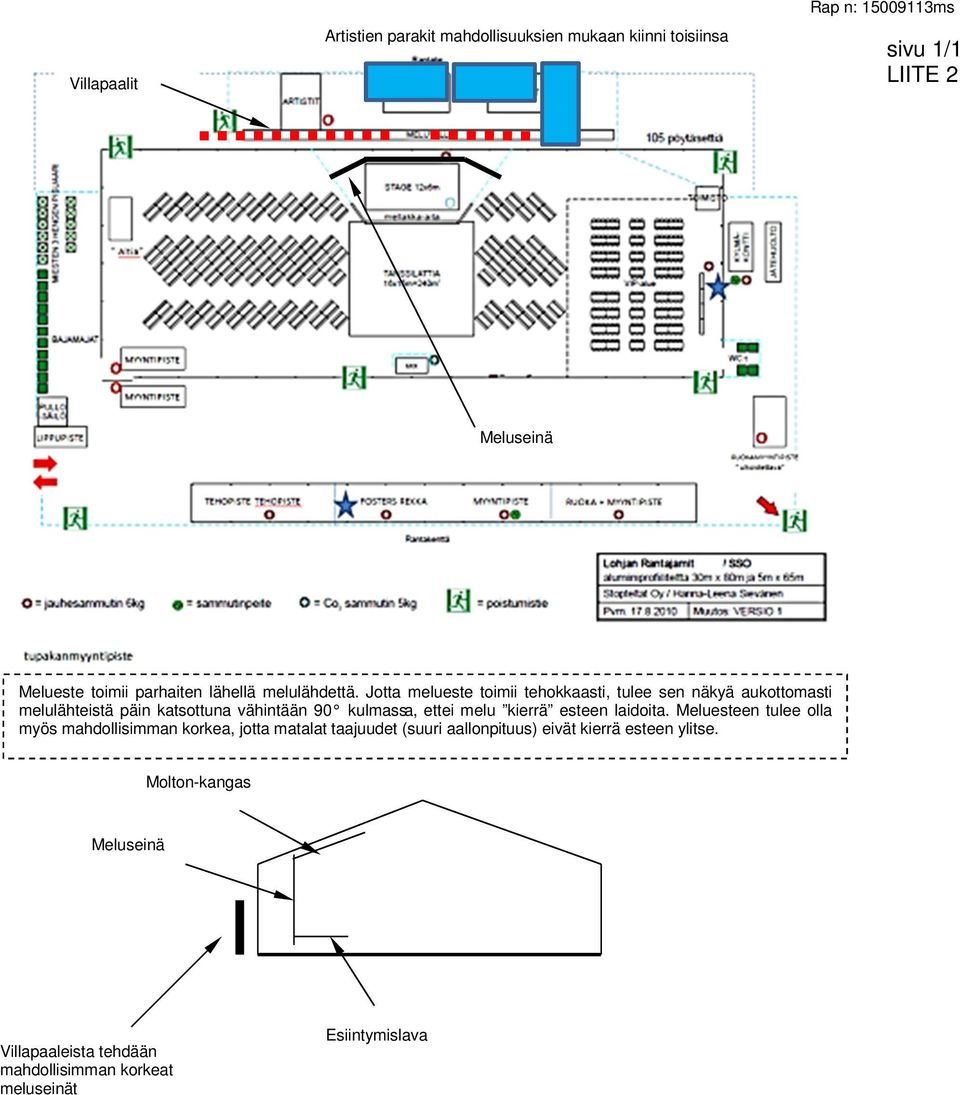

10 Villapaalit Artistien parakit mahdollisuuksien mukaan kiinni toisiinsa Rap n: ms sivu 1/1 LIITE 2 Meluseinä Melueste toimii parhaiten lähellä melulähdettä. Jotta melueste toimii tehokkaasti, tulee sen näkyä aukottomasti melulähteistä päin katsottuna vähintään 90 kulmassa, ettei melu kierrä esteen laidoita. Meluesteen tulee olla myös mahdollisimman korkea, jotta matalat taajuudet (suuri aallonpituus) eivät kierrä esteen ylitse. Molton-kangas Meluseinä Villapaaleista tehdään mahdollisimman korkeat meluseinät Esiintymislava

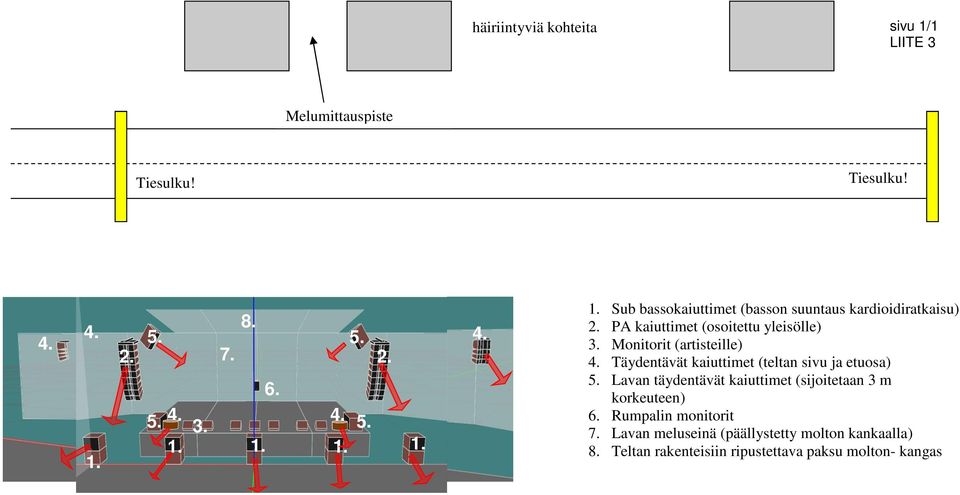

11 häiriintyviä kohteita sivu 1/1 LIITE 3 Melumittauspiste Tiesulku! Tiesulku! Sub bassokaiuttimet (basson suuntaus kardioidiratkaisu) 2. PA kaiuttimet (osoitettu yleisölle) 3. Monitorit (artisteille) 4. Täydentävät kaiuttimet (teltan sivu ja etuosa) 5. Lavan täydentävät kaiuttimet (sijoitetaan 3 m korkeuteen) 6. Rumpalin monitorit 7. Lavan meluseinä (päällystetty molton kankaalla) 8. Teltan rakenteisiin ripustettava paksu molton- kangas

12 Envimetria Oy ms 1(5) Mittaussuunnitelma LIITE ms RANTAJAMIT 2016 MELUMITTAUSSUUNNITELMA Melumittauspisteet JAKELU Suur-Seudun Osuuskauppa SSO, Kosti Talala Lohjan ympäristötoimi, ympäristötarkastaja Saara Koivumäki Broadway Finland Oy, Jari Vainio Envimetria Oy, arkisto Envimetria Oy Main office: Kalkkipetteri LOHJA Finland Phone: Fax: Internet: FI Reg. in Finland Mail: envimetria@envimetria.fi

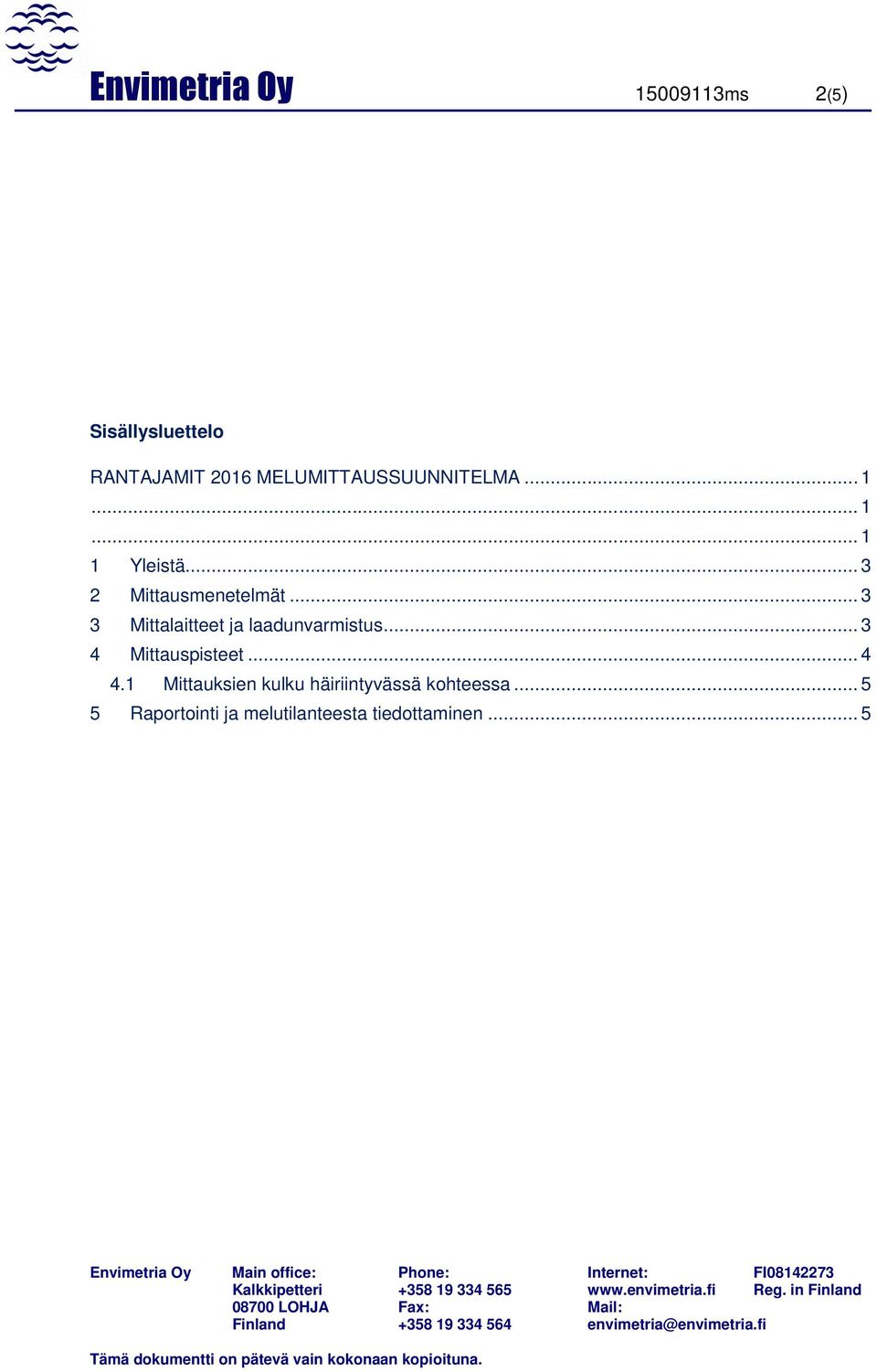

13 Envimetria Oy ms 2(5) Sisällysluettelo RANTAJAMIT 2016 MELUMITTAUSSUUNNITELMA Yleistä Mittausmenetelmät Mittalaitteet ja laadunvarmistus Mittauspisteet Mittauksien kulku häiriintyvässä kohteessa Raportointi ja melutilanteesta tiedottaminen... 5

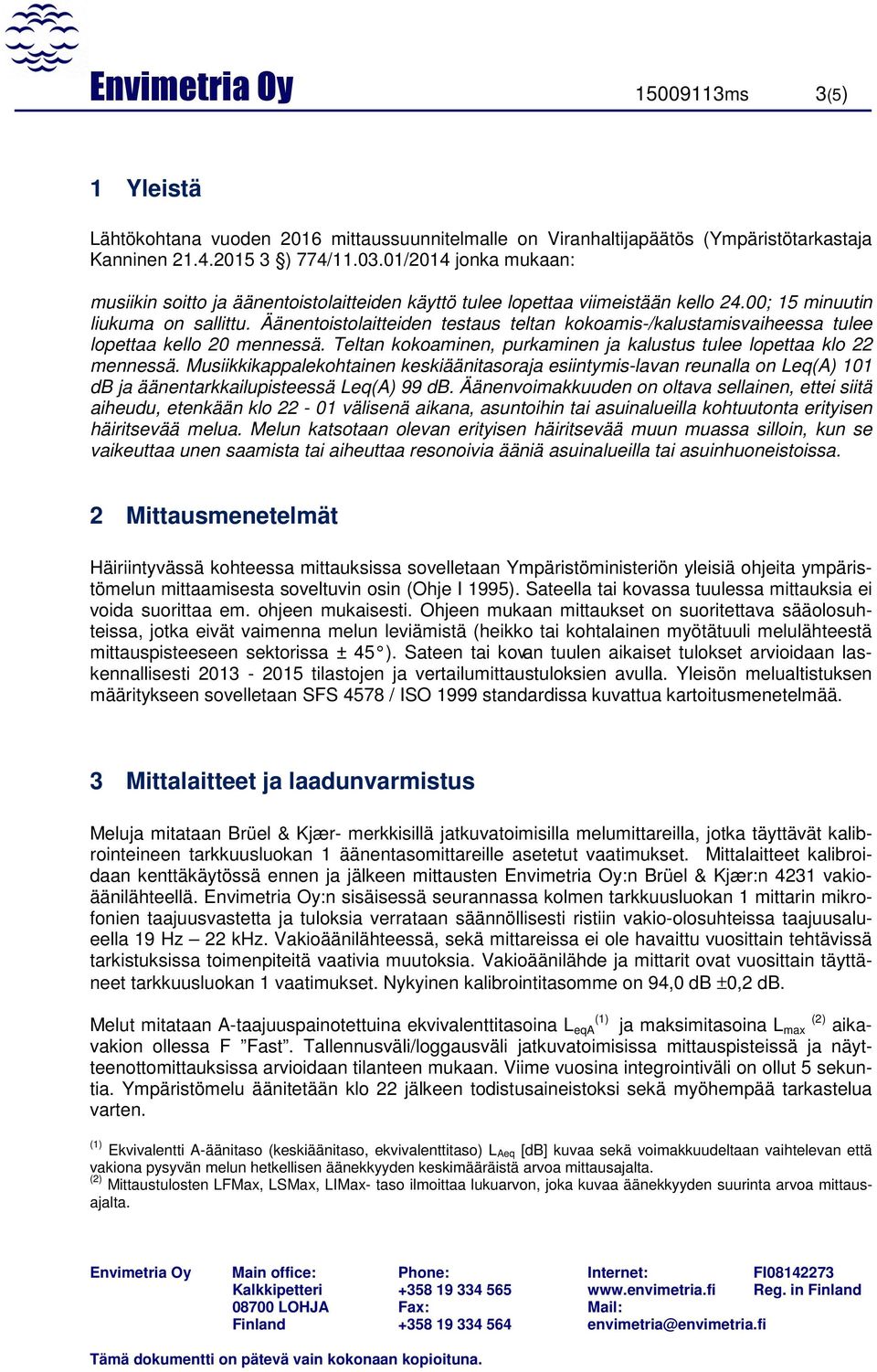

14 Envimetria Oy ms 3(5) 1 Yleistä Lähtökohtana vuoden 2016 mittaussuunnitelmalle on Viranhaltijapäätös (Ympäristötarkastaja Kanninen ) 774/ /2014 jonka mukaan: musiikin soitto ja äänentoistolaitteiden käyttö tulee lopettaa viimeistään kello 24.00; 15 minuutin liukuma on sallittu. Äänentoistolaitteiden testaus teltan kokoamis-/kalustamisvaiheessa tulee lopettaa kello 20 mennessä. Teltan kokoaminen, purkaminen ja kalustus tulee lopettaa klo 22 mennessä. Musiikkikappalekohtainen keskiäänitasoraja esiintymis-lavan reunalla on Leq(A) 101 db ja äänentarkkailupisteessä Leq(A) 99 db. Äänenvoimakkuuden on oltava sellainen, ettei siitä aiheudu, etenkään klo välisenä aikana, asuntoihin tai asuinalueilla kohtuutonta erityisen häiritsevää melua. Melun katsotaan olevan erityisen häiritsevää muun muassa silloin, kun se vaikeuttaa unen saamista tai aiheuttaa resonoivia ääniä asuinalueilla tai asuinhuoneistoissa. 2 Mittausmenetelmät Häiriintyvässä kohteessa mittauksissa sovelletaan Ympäristöministeriön yleisiä ohjeita ympäristömelun mittaamisesta soveltuvin osin (Ohje I 1995). Sateella tai kovassa tuulessa mittauksia ei voida suorittaa em. ohjeen mukaisesti. Ohjeen mukaan mittaukset on suoritettava sääolosuhteissa, jotka eivät vaimenna melun leviämistä (heikko tai kohtalainen myötätuuli melulähteestä mittauspisteeseen sektorissa ± 45 ). Sateen tai kovan tuulen aikaiset tulokset arvioidaan laskennallisesti tilastojen ja vertailumittaustuloksien avulla. Yleisön melualtistuksen määritykseen sovelletaan SFS 4578 / ISO 1999 standardissa kuvattua kartoitusmenetelmää. 3 Mittalaitteet ja laadunvarmistus Meluja mitataan Brüel & Kjær- merkkisillä jatkuvatoimisilla melumittareilla, jotka täyttävät kalibrointeineen tarkkuusluokan 1 äänentasomittareille asetetut vaatimukset. Mittalaitteet kalibroidaan kenttäkäytössä ennen ja jälkeen mittausten Envimetria Oy:n Brüel & Kjær:n 4231 vakioäänilähteellä. Envimetria Oy:n sisäisessä seurannassa kolmen tarkkuusluokan 1 mittarin mikrofonien taajuusvastetta ja tuloksia verrataan säännöllisesti ristiin vakio-olosuhteissa taajuusalueella 19 Hz 22 khz. Vakioäänilähteessä, sekä mittareissa ei ole havaittu vuosittain tehtävissä tarkistuksissa toimenpiteitä vaativia muutoksia. Vakioäänilähde ja mittarit ovat vuosittain täyttäneet tarkkuusluokan 1 vaatimukset. Nykyinen kalibrointitasomme on 94,0 db ±0,2 db. (1) Melut mitataan A-taajuuspainotettuina ekvivalenttitasoina L eqa ja maksimitasoina L (2) max aikavakion ollessa F Fast. Tallennusväli/loggausväli jatkuvatoimisissa mittauspisteissä ja näytteenottomittauksissa arvioidaan tilanteen mukaan. Viime vuosina integrointiväli on ollut 5 sekuntia. Ympäristömelu äänitetään klo 22 jälkeen todistusaineistoksi sekä myöhempää tarkastelua varten. (1) Ekvivalentti A-äänitaso (keskiäänitaso, ekvivalenttitaso) L Aeq [db] kuvaa sekä voimakkuudeltaan vaihtelevan että vakiona pysyvän melun hetkellisen äänekkyyden keskimääräistä arvoa mittausajalta. (2) Mittaustulosten LFMax, LSMax, LIMax- taso ilmoittaa lukuarvon, joka kuvaa äänekkyyden suurinta arvoa mittausajalta.

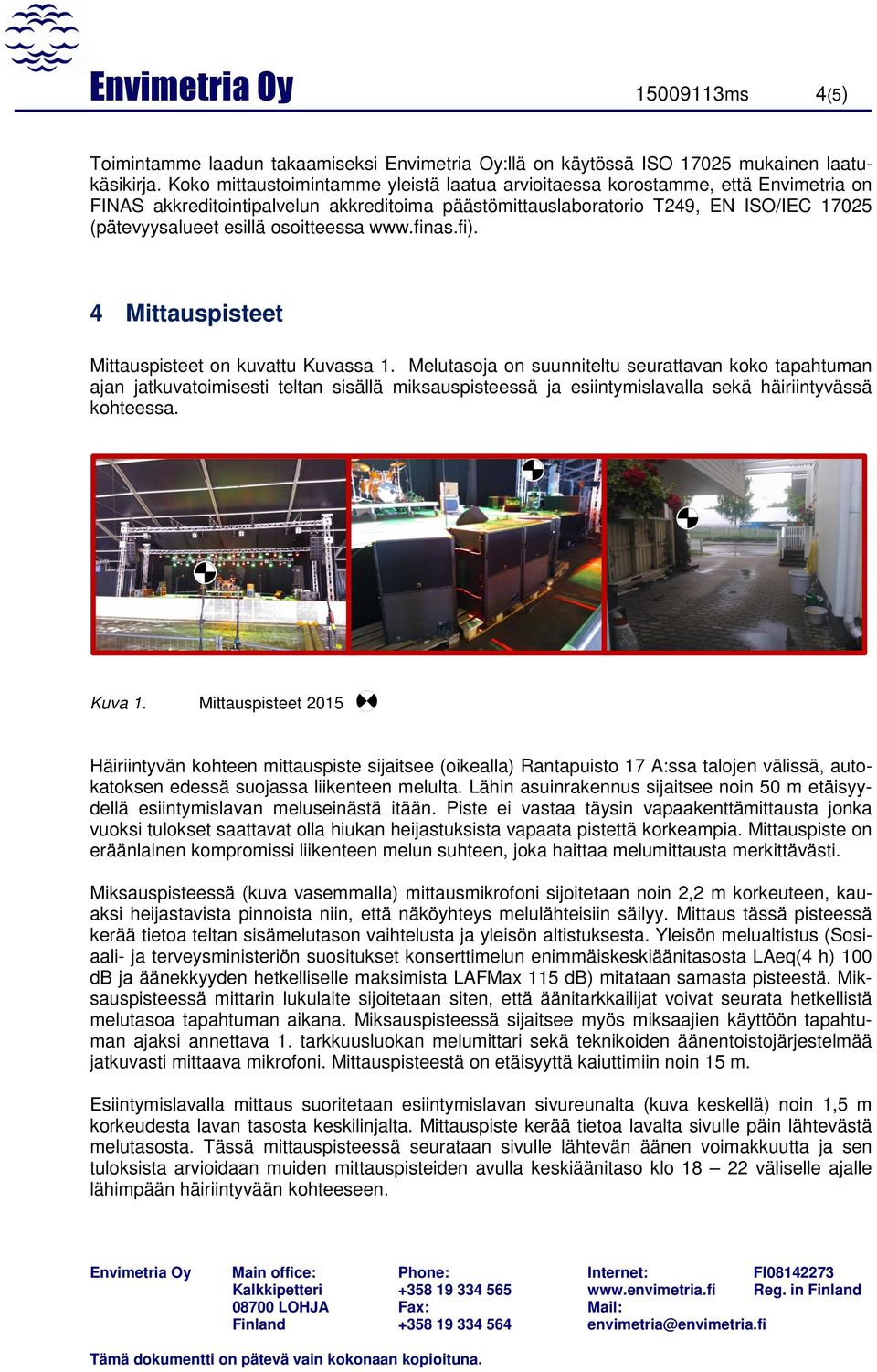

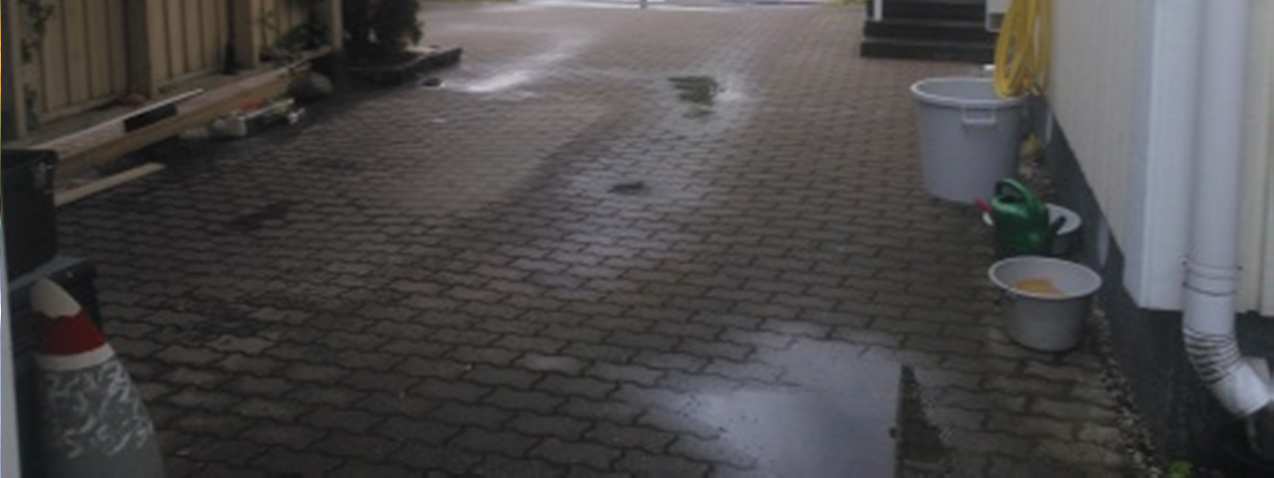

15 Envimetria Oy ms 4(5) Toimintamme laadun takaamiseksi Envimetria Oy:llä on käytössä ISO mukainen laatukäsikirja. Koko mittaustoimintamme yleistä laatua arvioitaessa korostamme, että Envimetria on FINAS akkreditointipalvelun akkreditoima päästömittauslaboratorio T249, EN ISO/IEC (pätevyysalueet esillä osoitteessa 4 Mittauspisteet Mittauspisteet on kuvattu Kuvassa 1. Melutasoja on suunniteltu seurattavan koko tapahtuman ajan jatkuvatoimisesti teltan sisällä miksauspisteessä ja esiintymislavalla sekä häiriintyvässä kohteessa. Kuva 1. Mittauspisteet 2015 Häiriintyvän kohteen mittauspiste sijaitsee (oikealla) Rantapuisto 17 A:ssa talojen välissä, autokatoksen edessä suojassa liikenteen melulta. Lähin asuinrakennus sijaitsee noin 50 m etäisyydellä esiintymislavan meluseinästä itään. Piste ei vastaa täysin vapaakenttämittausta jonka vuoksi tulokset saattavat olla hiukan heijastuksista vapaata pistettä korkeampia. Mittauspiste on eräänlainen kompromissi liikenteen melun suhteen, joka haittaa melumittausta merkittävästi. Miksauspisteessä (kuva vasemmalla) mittausmikrofoni sijoitetaan noin 2,2 m korkeuteen, kauaksi heijastavista pinnoista niin, että näköyhteys melulähteisiin säilyy. Mittaus tässä pisteessä kerää tietoa teltan sisämelutason vaihtelusta ja yleisön altistuksesta. Yleisön melualtistus (Sosiaali- ja terveysministeriön suositukset konserttimelun enimmäiskeskiäänitasosta LAeq(4 h) 100 db ja äänekkyyden hetkelliselle maksimista LAFMax 115 db) mitataan samasta pisteestä. Miksauspisteessä mittarin lukulaite sijoitetaan siten, että äänitarkkailijat voivat seurata hetkellistä melutasoa tapahtuman aikana. Miksauspisteessä sijaitsee myös miksaajien käyttöön tapahtuman ajaksi annettava 1. tarkkuusluokan melumittari sekä teknikoiden äänentoistojärjestelmää jatkuvasti mittaava mikrofoni. Mittauspisteestä on etäisyyttä kaiuttimiin noin 15 m. Esiintymislavalla mittaus suoritetaan esiintymislavan sivureunalta (kuva keskellä) noin 1,5 m korkeudesta lavan tasosta keskilinjalta. Mittauspiste kerää tietoa lavalta sivulle päin lähtevästä melutasosta. Tässä mittauspisteessä seurataan sivulle lähtevän äänen voimakkuutta ja sen tuloksista arvioidaan muiden mittauspisteiden avulla keskiäänitaso klo väliselle ajalle lähimpään häiriintyvään kohteeseen.

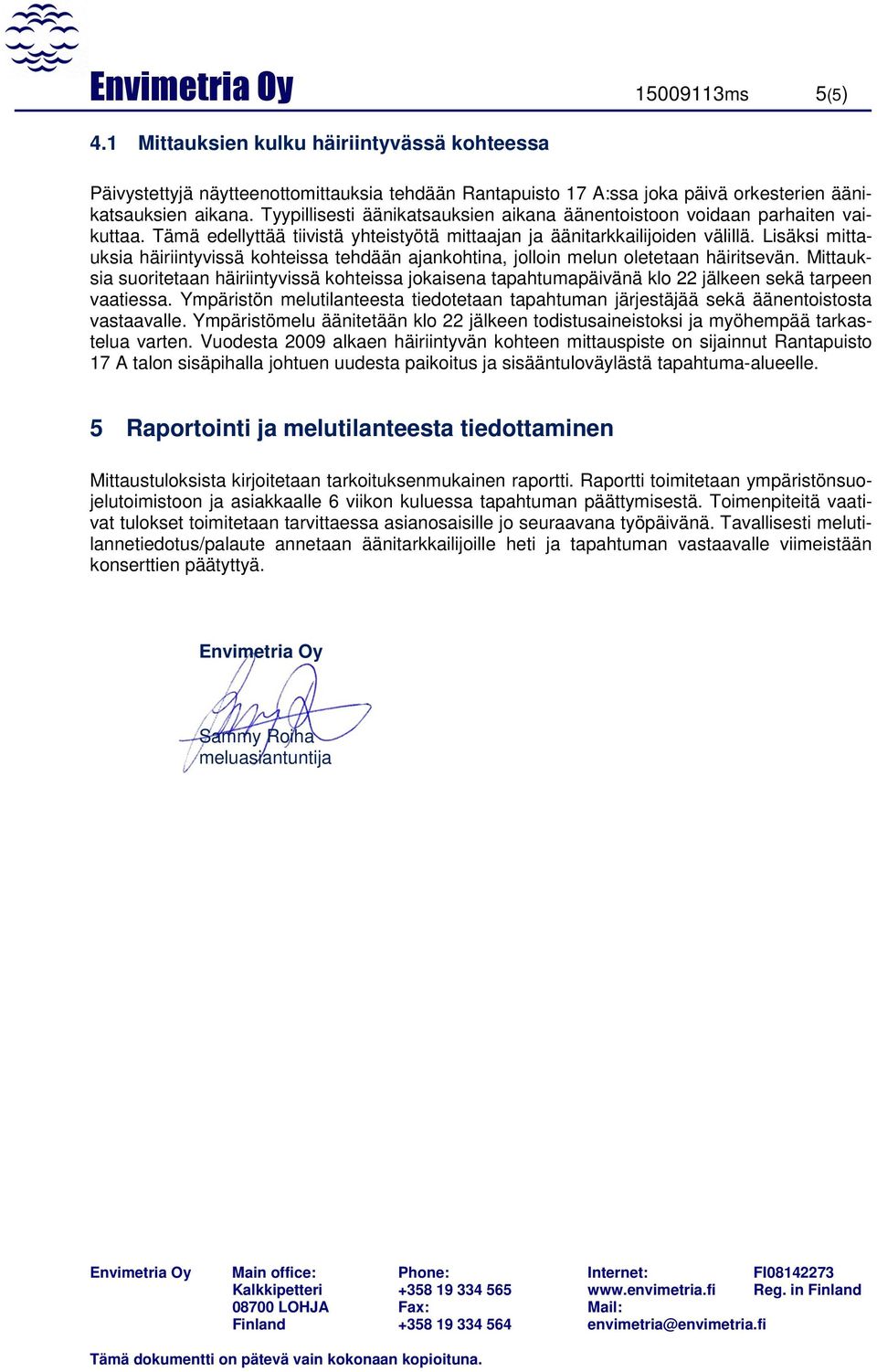

16 Envimetria Oy ms 5(5) 4.1 Mittauksien kulku häiriintyvässä kohteessa Päivystettyjä näytteenottomittauksia tehdään Rantapuisto 17 A:ssa joka päivä orkesterien äänikatsauksien aikana. Tyypillisesti äänikatsauksien aikana äänentoistoon voidaan parhaiten vaikuttaa. Tämä edellyttää tiivistä yhteistyötä mittaajan ja äänitarkkailijoiden välillä. Lisäksi mittauksia häiriintyvissä kohteissa tehdään ajankohtina, jolloin melun oletetaan häiritsevän. Mittauksia suoritetaan häiriintyvissä kohteissa jokaisena tapahtumapäivänä klo 22 jälkeen sekä tarpeen vaatiessa. Ympäristön melutilanteesta tiedotetaan tapahtuman järjestäjää sekä äänentoistosta vastaavalle. Ympäristömelu äänitetään klo 22 jälkeen todistusaineistoksi ja myöhempää tarkastelua varten. Vuodesta 2009 alkaen häiriintyvän kohteen mittauspiste on sijainnut Rantapuisto 17 A talon sisäpihalla johtuen uudesta paikoitus ja sisääntuloväylästä tapahtuma-alueelle. 5 Raportointi ja melutilanteesta tiedottaminen Mittaustuloksista kirjoitetaan tarkoituksenmukainen raportti. Raportti toimitetaan ympäristönsuojelutoimistoon ja asiakkaalle 6 viikon kuluessa tapahtuman päättymisestä. Toimenpiteitä vaativat tulokset toimitetaan tarvittaessa asianosaisille jo seuraavana työpäivänä. Tavallisesti melutilannetiedotus/palaute annetaan äänitarkkailijoille heti ja tapahtuman vastaavalle viimeistään konserttien päätyttyä. Envimetria Oy Sammy Roiha meluasiantuntija
