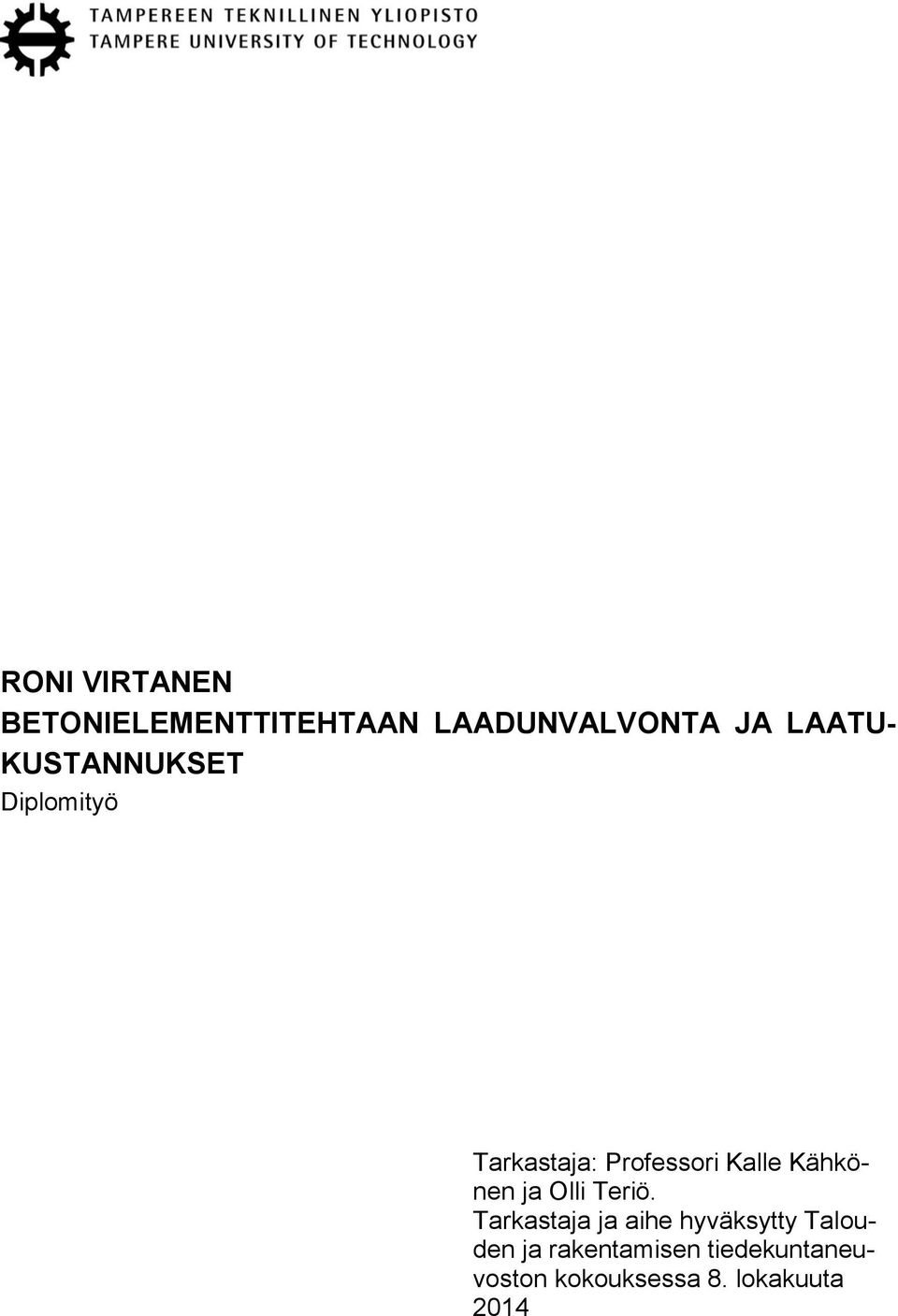

1 RONI VIRTANEN BETONIELEMENTTITEHTAAN LAADUNVALVONTA JA LAATU- KUSTANNUKSET Diplomityö Tarkastaja: Professori Kalle Kähkönen ja Olli Teriö. Tarkastaja ja aihe hyväksytty Talouden ja rakentamisen tiedekuntaneuvoston kokouksessa 8. lokakuuta 2014

2 i TIIVISTELMÄ TAMPEREEN TEKNILLINEN YLIOPISTO Rakennustekniikan koulutusohjelma VIRTANEN, RONI: Betonielementtitehtaan laadunvalvonta ja laatukustannukset Diplomityö, 58 sivua, 7 liitesivua Lokakuu 2014 Pääaine: Rakennustuotanto ja -talous Tarkastaja: Olli Teriö ja Kalle Kähkönen Avainsanat: laadunhallinta, laadunvalvonta, betonielementti, betoni, laatukustannukset Vuonna 2013 heinäkuussa tuli elementtitehtaille pakolliseksi CE-merkin käyttö ja sen mukana tulevat laadunvalvontaprosessit. Muutokset tehtaalla suoritettavassa laadunvalvonnassa eivät olleet kovinkaan suuria vaan isoimmat muutokset tulivat dokumentointipuolelle. Tässä diplomityössä käydään läpi laadunvalvonnan eri osa-alueita Porin Elementtitehtaalla ja luodaan kattava ohjeisto laadunvalvonnan suorittamiseksi. Tutkimuksen kohteena on myös laatupoikkeamista johtuvat kustannukset, joita pyritään vähentämään. Työn tuloksena esitetään ohjeistus elementtitehtaan laadunvalvontaan ja siihen liittyvään dokumentointiin jokaisella tuotannon osa-alueella. Tärkeimpinä ohjeistuksina voidaan pitää valmiiden betonielementtien laadunvalvontaa ja jälkitarkastuksia. Tutkimuksessa vertaillaan käytännön ja teoreettisen ohjeistuksen yhteensopivuutta ja kuvaillaan laadunvalvonnan toimenpiteitä ja laatukustannusten muodostumista käytännöntasolla. Diplomityössä arvioidaan myös Porin elementtitehtaalla tehtävää laadunvalvontaa ja sen toimivuutta sekä luodaan kehitysehdotuksia ja menetelmiä paremman laadun saavuttamiseksi. Tutkimuksessa esitetään arvio siitä, miten uudet kehitysehdotukset ja menetelmät käytännössä toimivat. Uusien käytäntöjen ja laadunvalvontamenetelmien omaksuminen sekä kuinka hyödylliseksi muutokset on koettu.

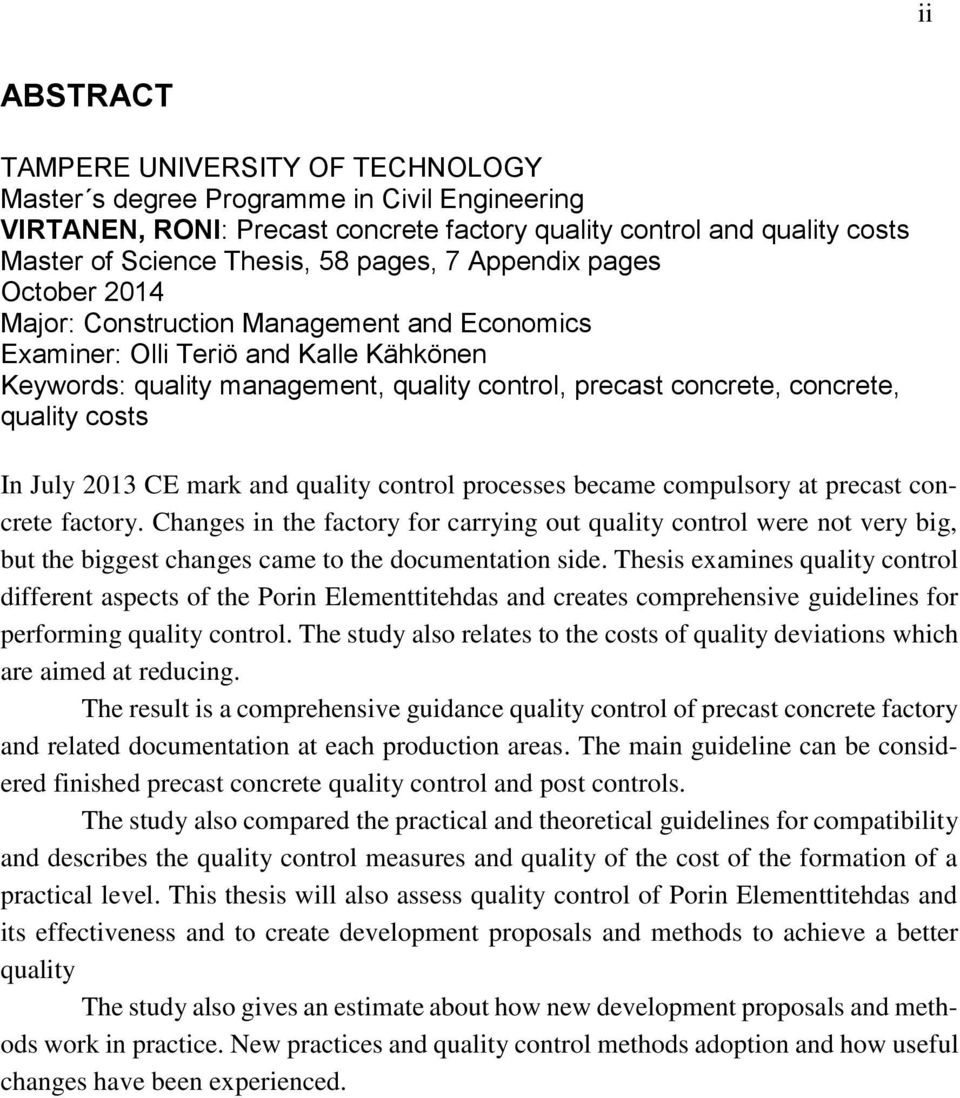

3 ii ABSTRACT TAMPERE UNIVERSITY OF TECHNOLOGY Master s degree Programme in Civil Engineering VIRTANEN, RONI: Precast concrete factory quality control and quality costs Master of Science Thesis, 58 pages, 7 Appendix pages October 2014 Major: Construction Management and Economics Examiner: Olli Teriö and Kalle Kähkönen Keywords: quality management, quality control, precast concrete, concrete, quality costs In July 2013 CE mark and quality control processes became compulsory at precast concrete factory. Changes in the factory for carrying out quality control were not very big, but the biggest changes came to the documentation side. Thesis examines quality control different aspects of the Porin Elementtitehdas and creates comprehensive guidelines for performing quality control. The study also relates to the costs of quality deviations which are aimed at reducing. The result is a comprehensive guidance quality control of precast concrete factory and related documentation at each production areas. The main guideline can be considered finished precast concrete quality control and post controls. The study also compared the practical and theoretical guidelines for compatibility and describes the quality control measures and quality of the cost of the formation of a practical level. This thesis will also assess quality control of Porin Elementtitehdas and its effectiveness and to create development proposals and methods to achieve a better quality The study also gives an estimate about how new development proposals and methods work in practice. New practices and quality control methods adoption and how useful changes have been experienced.

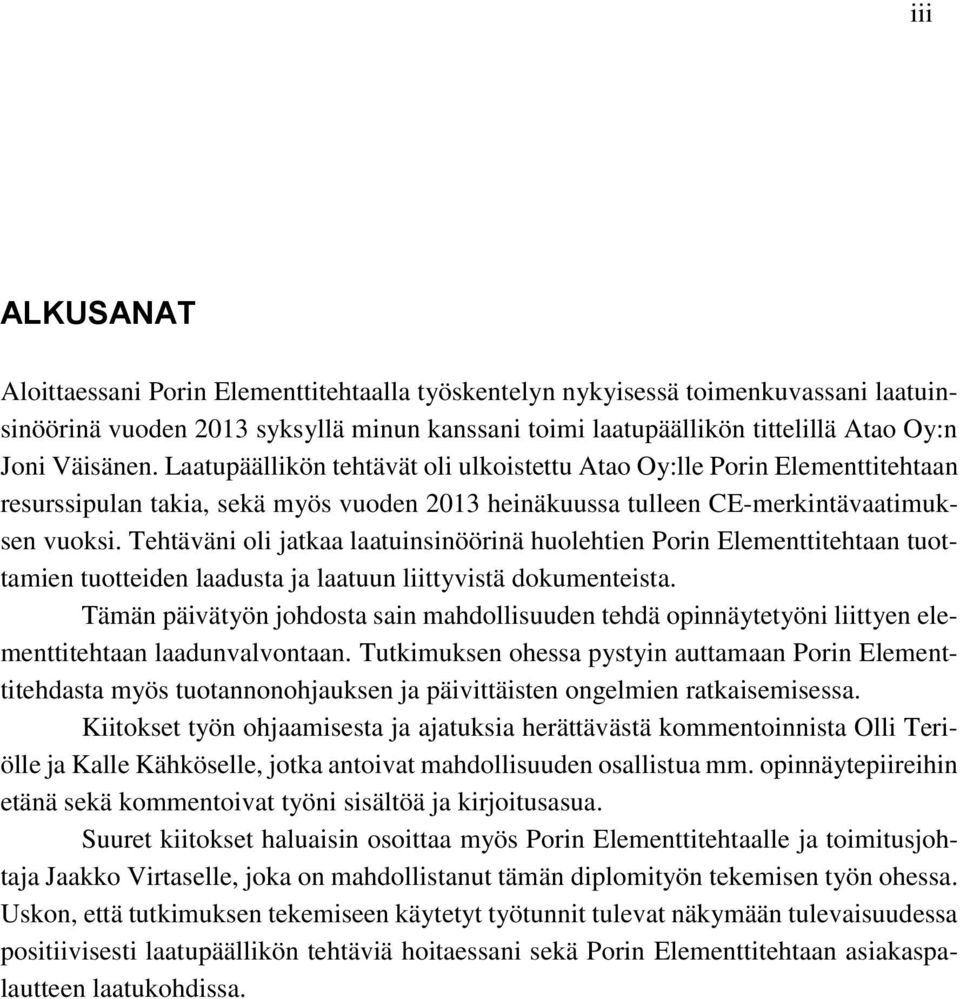

4 iii ALKUSANAT Aloittaessani Porin Elementtitehtaalla työskentelyn nykyisessä toimenkuvassani laatuinsinöörinä vuoden 2013 syksyllä minun kanssani toimi laatupäällikön tittelillä Atao Oy:n Joni Väisänen. Laatupäällikön tehtävät oli ulkoistettu Atao Oy:lle Porin Elementtitehtaan resurssipulan takia, sekä myös vuoden 2013 heinäkuussa tulleen CE-merkintävaatimuksen vuoksi. Tehtäväni oli jatkaa laatuinsinöörinä huolehtien Porin Elementtitehtaan tuottamien tuotteiden laadusta ja laatuun liittyvistä dokumenteista. Tämän päivätyön johdosta sain mahdollisuuden tehdä opinnäytetyöni liittyen elementtitehtaan laadunvalvontaan. Tutkimuksen ohessa pystyin auttamaan Porin Elementtitehdasta myös tuotannonohjauksen ja päivittäisten ongelmien ratkaisemisessa. Kiitokset työn ohjaamisesta ja ajatuksia herättävästä kommentoinnista Olli Teriölle ja Kalle Kähköselle, jotka antoivat mahdollisuuden osallistua mm. opinnäytepiireihin etänä sekä kommentoivat työni sisältöä ja kirjoitusasua. Suuret kiitokset haluaisin osoittaa myös Porin Elementtitehtaalle ja toimitusjohtaja Jaakko Virtaselle, joka on mahdollistanut tämän diplomityön tekemisen työn ohessa. Uskon, että tutkimuksen tekemiseen käytetyt työtunnit tulevat näkymään tulevaisuudessa positiivisesti laatupäällikön tehtäviä hoitaessani sekä Porin Elementtitehtaan asiakaspalautteen laatukohdissa.

5 iv SISÄLLYSLUETTELO 1 Johdanto Yrityksen esittely Työn taustatietoja Työn tavoite Työn rajaus Työn toteutus Laatu yleisesti Aineisto ja menetelmät Laatupoikkeamien kirjaus Havainnot tuotantohallista Työntekijöiden haastattelut ja keskustelut Kirvesmiesten haastattelut Valumiesten haastattelut Johtoryhmän haastattelu ja keskustelu Betonin valmistuksen laadunvalvonta Kiviainesten laadunvalvonta Kiviainesten testaaminen Kiviainesten valmistus varastointi, kuormaus ja kuljetuskalusto Betonimassan laadunvalvonta Tuoreen betonin testaus Kovettuneen betonin testaus Puristuslujuuden testauslaitteisto Koekappalemuotit Elementtien valmistuksen laadunvalvonta Vastaanottotarkastukset Työn suorituksen laadunvalvonta Valmiiden elementtien laadunvalvonta Luokan rakenteiden eritysvaatimukset laadunvalvonnassa Laadunvalvonnan avulla havaittavat poikkeamat Poikkeamat betonin laadunvalvonnassa Poikkeamat vastaanotetuissa tavaroissa Sisäiset poikkeamat elementeissä Ulkoiset poikkeamat elementeissä Auditointien avulla havaittavat poikkeamat prosesseissa Tutkimustulokset Porin Elementtitehtaalta Työmailta tulleet reklamaatiot ja laatukustannukset Haastattelujen ja keskusteluista havainnot Betonimylläri/betonilaborantti Valumiehet Kirvesmiehet... 29

6 7.2.4 Johtoryhmä Havainnot tuotantotiloista Aineiston analysointi Laatukustannukset Haastattelut ja keskustelut Analyysi kirvesmiesten kanssa käydystä keskustelusta Analyysi valumiesten kanssa käydystä keskustelusta Analyysi Johtoryhmän kanssa käydystä keskustelusta Kehitysehdotukset Elementtien tunnuslaput Materiaali Lapun valmistus Elementtitunnuslapun toiminta käytännössä Sisäiset auditoinnit ja laatujärjestelmä Sisäisessä auditoinnissa havaittavat poikkeamat Sisäisten auditointien suorittaminen tulevaisuudessa Jälkitarkastuskortti Reklamaatioiden ja laatupoikkeamien korjaaminen Tuotantohallin siisteys Muutokset jäteastioihin ja lavoihin Työntekijöiden ohjeistus Työnjohdon ohjeistukset ja uudet toimintatavat Pohdinta Aineiston tarkastelu Tutkimuksen tarkastelu Jatkotoimintaehdotukset Lähteet Liitteet v

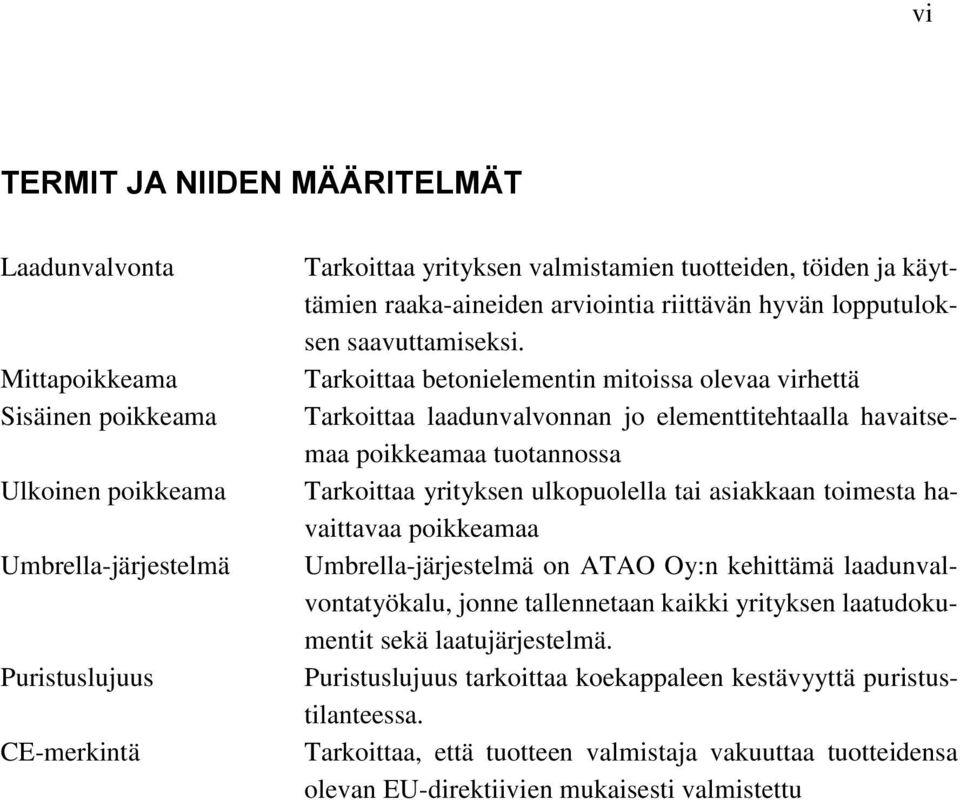

7 vi TERMIT JA NIIDEN MÄÄRITELMÄT Laadunvalvonta Mittapoikkeama Sisäinen poikkeama Ulkoinen poikkeama Umbrella-järjestelmä Puristuslujuus CE-merkintä Tarkoittaa yrityksen valmistamien tuotteiden, töiden ja käyttämien raaka-aineiden arviointia riittävän hyvän lopputuloksen saavuttamiseksi. Tarkoittaa betonielementin mitoissa olevaa virhettä Tarkoittaa laadunvalvonnan jo elementtitehtaalla havaitsemaa poikkeamaa tuotannossa Tarkoittaa yrityksen ulkopuolella tai asiakkaan toimesta havaittavaa poikkeamaa Umbrella-järjestelmä on ATAO Oy:n kehittämä laadunvalvontatyökalu, jonne tallennetaan kaikki yrityksen laatudokumentit sekä laatujärjestelmä. Puristuslujuus tarkoittaa koekappaleen kestävyyttä puristustilanteessa. Tarkoittaa, että tuotteen valmistaja vakuuttaa tuotteidensa olevan EU-direktiivien mukaisesti valmistettu

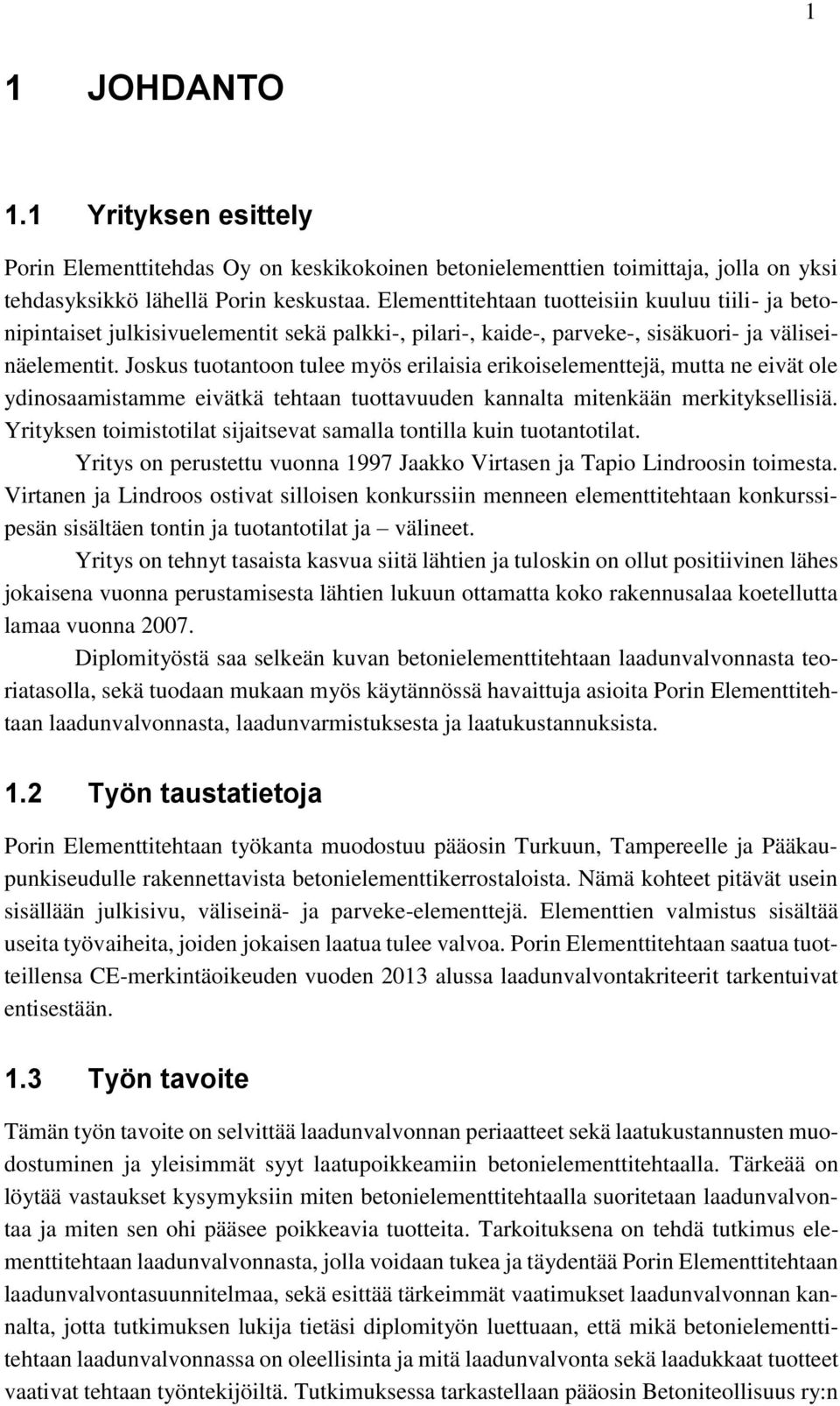

8 1 1 JOHDANTO 1.1 Yrityksen esittely Porin Elementtitehdas Oy on keskikokoinen betonielementtien toimittaja, jolla on yksi tehdasyksikkö lähellä Porin keskustaa. Elementtitehtaan tuotteisiin kuuluu tiili- ja betonipintaiset julkisivuelementit sekä palkki-, pilari-, kaide-, parveke-, sisäkuori- ja väliseinäelementit. Joskus tuotantoon tulee myös erilaisia erikoiselementtejä, mutta ne eivät ole ydinosaamistamme eivätkä tehtaan tuottavuuden kannalta mitenkään merkityksellisiä. Yrityksen toimistotilat sijaitsevat samalla tontilla kuin tuotantotilat. Yritys on perustettu vuonna 1997 Jaakko Virtasen ja Tapio Lindroosin toimesta. Virtanen ja Lindroos ostivat silloisen konkurssiin menneen elementtitehtaan konkurssipesän sisältäen tontin ja tuotantotilat ja välineet. Yritys on tehnyt tasaista kasvua siitä lähtien ja tuloskin on ollut positiivinen lähes jokaisena vuonna perustamisesta lähtien lukuun ottamatta koko rakennusalaa koetellutta lamaa vuonna Diplomityöstä saa selkeän kuvan betonielementtitehtaan laadunvalvonnasta teoriatasolla, sekä tuodaan mukaan myös käytännössä havaittuja asioita Porin Elementtitehtaan laadunvalvonnasta, laadunvarmistuksesta ja laatukustannuksista. 1.2 Työn taustatietoja Porin Elementtitehtaan työkanta muodostuu pääosin Turkuun, Tampereelle ja Pääkaupunkiseudulle rakennettavista betonielementtikerrostaloista. Nämä kohteet pitävät usein sisällään julkisivu, väliseinä- ja parveke-elementtejä. Elementtien valmistus sisältää useita työvaiheita, joiden jokaisen laatua tulee valvoa. Porin Elementtitehtaan saatua tuotteillensa CE-merkintäoikeuden vuoden 2013 alussa laadunvalvontakriteerit tarkentuivat entisestään. 1.3 Työn tavoite Tämän työn tavoite on selvittää laadunvalvonnan periaatteet sekä laatukustannusten muodostuminen ja yleisimmät syyt laatupoikkeamiin betonielementtitehtaalla. Tärkeää on löytää vastaukset kysymyksiin miten betonielementtitehtaalla suoritetaan laadunvalvontaa ja miten sen ohi pääsee poikkeavia tuotteita. Tarkoituksena on tehdä tutkimus elementtitehtaan laadunvalvonnasta, jolla voidaan tukea ja täydentää Porin Elementtitehtaan laadunvalvontasuunnitelmaa, sekä esittää tärkeimmät vaatimukset laadunvalvonnan kannalta, jotta tutkimuksen lukija tietäsi diplomityön luettuaan, että mikä betonielementtitehtaan laadunvalvonnassa on oleellisinta ja mitä laadunvalvonta sekä laadukkaat tuotteet vaativat tehtaan työntekijöiltä. Tutkimuksessa tarkastellaan pääosin Betoniteollisuus ry:n

9 2 sekä johtavien laatua koskevien tutkijoiden kirjallisuutta ja esitetään elementtitehtaan laadunvalvonnan kannalta oleelliset asiat. Vertaillaan kirjallisuutta myös yleispäteviin laadunvalvontaa käsitteleviin teoksiin, jotta pystytään löytämään yhtäläisyyksiä ja eroavaisuuksia elementtitehtaan laadun parantamiseksi. Työssä havainnollistetaan käytännön tasolla elementtitehtaan laadunvalvontaa ja vertaillaan sitä kirjallisuudesta havaittuihin asioihin. 1.4 Työn rajaus Tämä työ on rajattu koskemaan Porin Elementtitehtaalla valmistettavien betonielementtien valmistusta ja niiden laadunvalvontaa. Betonielementtien valmistuksessa on useita vaiheita, joiden laadunvalvontaa suoritetaan erilaisten kokeiden avulla. Työssä tarkastellaan tarkemmin elementtitehtaalla valmistettavien osien ja työvaiheiden laadunvalvontaa, mutta elementeissä usein käytettyjen valmiiden komponenttien laadunvalvonta rajataan siten, että tuotteen mukana tulevat laatutodistukset ja sertifikaatit riittävät kelpoisuuden toteamiseen. 1.5 Työn toteutus Aluksi esitetään laadun käsitettä ja mitä sana laadunvalvonta tarkoittaa. Samalla kerrotaan yleispiirteittäin mistä laadunvalvonnassa on kyse ja miten sitä tehdään. Luvuissa 4 ja 5 käydään läpi elementtitehtaan laadunvalvontaa osa-alueittain niin tavaran vastaanoton, betonin valmistuksen kuin varsinaisten elementtien teon suhteen. Laadunvalvonnan tuloksena elementtien kelpoisuuden toteaminen ja miten toimitaan, jos poikkeamia havaitaan. Laatukustannusten muodostuminen ja mitkä työvaiheet aiheuttavat laatupoikkeamia, jotta voidaan keskittyä kehittämään oikeita työvaiheita sekä elementtien tarkastusta näiden osalta. Diplomityö koostuu kirjallisuuslähteistä löydetystä tiedosta, vuoden aikana tehdystä yhteenvedosta poikkeamien määristä ja niiden aiheuttamista kustannuksista Porin Elementtitehtaalla, päivittäin tehdyistä havainnoista tuotannossa sekä työntekijöiden, että työnjohdon haastatteluista ja keskusteluista heidän kanssaan.

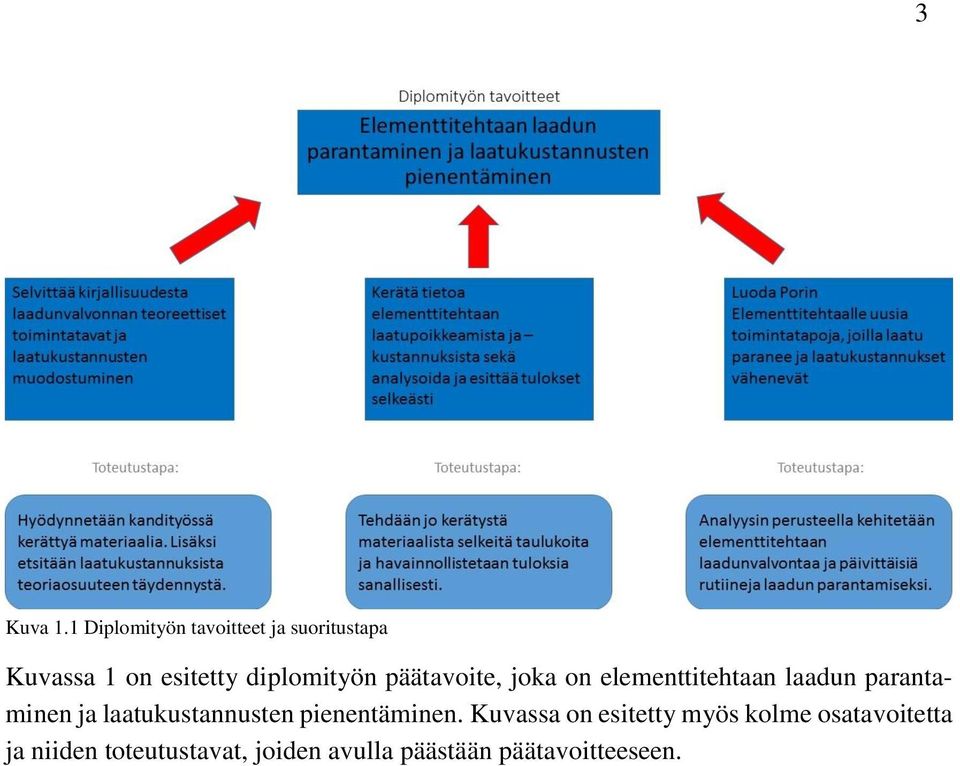

10 3 Kuva 1.1 Diplomityön tavoitteet ja suoritustapa Kuvassa 1 on esitetty diplomityön päätavoite, joka on elementtitehtaan laadun parantaminen ja laatukustannusten pienentäminen. Kuvassa on esitetty myös kolme osatavoitetta ja niiden toteutustavat, joiden avulla päästään päätavoitteeseen.

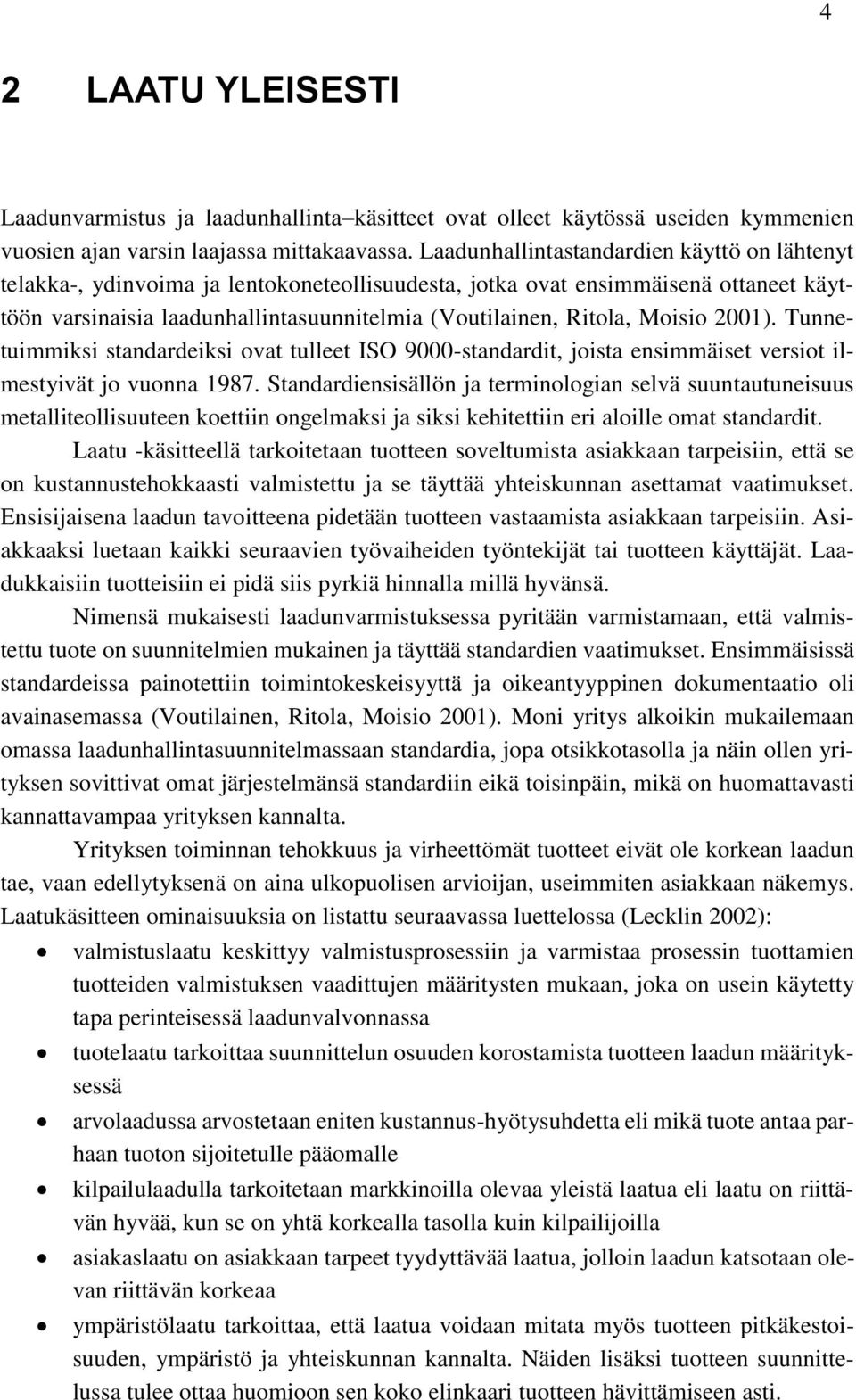

11 4 2 LAATU YLEISESTI Laadunvarmistus ja laadunhallinta käsitteet ovat olleet käytössä useiden kymmenien vuosien ajan varsin laajassa mittakaavassa. Laadunhallintastandardien käyttö on lähtenyt telakka-, ydinvoima ja lentokoneteollisuudesta, jotka ovat ensimmäisenä ottaneet käyttöön varsinaisia laadunhallintasuunnitelmia (Voutilainen, Ritola, Moisio 2001). Tunnetuimmiksi standardeiksi ovat tulleet ISO 9000-standardit, joista ensimmäiset versiot ilmestyivät jo vuonna Standardiensisällön ja terminologian selvä suuntautuneisuus metalliteollisuuteen koettiin ongelmaksi ja siksi kehitettiin eri aloille omat standardit. Laatu -käsitteellä tarkoitetaan tuotteen soveltumista asiakkaan tarpeisiin, että se on kustannustehokkaasti valmistettu ja se täyttää yhteiskunnan asettamat vaatimukset. Ensisijaisena laadun tavoitteena pidetään tuotteen vastaamista asiakkaan tarpeisiin. Asiakkaaksi luetaan kaikki seuraavien työvaiheiden työntekijät tai tuotteen käyttäjät. Laadukkaisiin tuotteisiin ei pidä siis pyrkiä hinnalla millä hyvänsä. Nimensä mukaisesti laadunvarmistuksessa pyritään varmistamaan, että valmistettu tuote on suunnitelmien mukainen ja täyttää standardien vaatimukset. Ensimmäisissä standardeissa painotettiin toimintokeskeisyyttä ja oikeantyyppinen dokumentaatio oli avainasemassa (Voutilainen, Ritola, Moisio 2001). Moni yritys alkoikin mukailemaan omassa laadunhallintasuunnitelmassaan standardia, jopa otsikkotasolla ja näin ollen yrityksen sovittivat omat järjestelmänsä standardiin eikä toisinpäin, mikä on huomattavasti kannattavampaa yrityksen kannalta. Yrityksen toiminnan tehokkuus ja virheettömät tuotteet eivät ole korkean laadun tae, vaan edellytyksenä on aina ulkopuolisen arvioijan, useimmiten asiakkaan näkemys. Laatukäsitteen ominaisuuksia on listattu seuraavassa luettelossa (Lecklin 2002): valmistuslaatu keskittyy valmistusprosessiin ja varmistaa prosessin tuottamien tuotteiden valmistuksen vaadittujen määritysten mukaan, joka on usein käytetty tapa perinteisessä laadunvalvonnassa tuotelaatu tarkoittaa suunnittelun osuuden korostamista tuotteen laadun määrityksessä arvolaadussa arvostetaan eniten kustannus-hyötysuhdetta eli mikä tuote antaa parhaan tuoton sijoitetulle pääomalle kilpailulaadulla tarkoitetaan markkinoilla olevaa yleistä laatua eli laatu on riittävän hyvää, kun se on yhtä korkealla tasolla kuin kilpailijoilla asiakaslaatu on asiakkaan tarpeet tyydyttävää laatua, jolloin laadun katsotaan olevan riittävän korkeaa ympäristölaatu tarkoittaa, että laatua voidaan mitata myös tuotteen pitkäkestoisuuden, ympäristö ja yhteiskunnan kannalta. Näiden lisäksi tuotteen suunnittelussa tulee ottaa huomioon sen koko elinkaari tuotteen hävittämiseen asti.

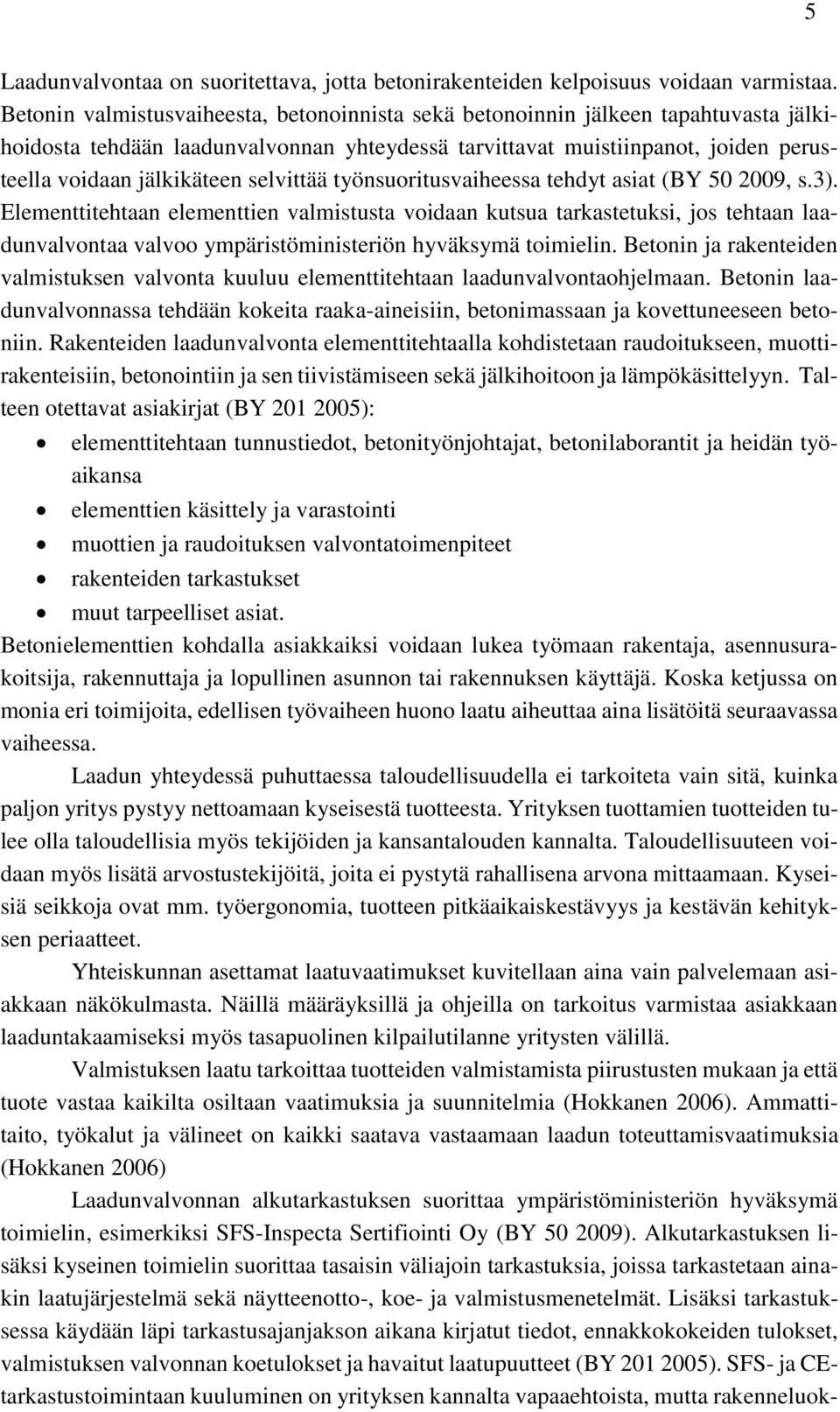

12 5 Laadunvalvontaa on suoritettava, jotta betonirakenteiden kelpoisuus voidaan varmistaa. Betonin valmistusvaiheesta, betonoinnista sekä betonoinnin jälkeen tapahtuvasta jälkihoidosta tehdään laadunvalvonnan yhteydessä tarvittavat muistiinpanot, joiden perusteella voidaan jälkikäteen selvittää työnsuoritusvaiheessa tehdyt asiat (BY , s.3). Elementtitehtaan elementtien valmistusta voidaan kutsua tarkastetuksi, jos tehtaan laadunvalvontaa valvoo ympäristöministeriön hyväksymä toimielin. Betonin ja rakenteiden valmistuksen valvonta kuuluu elementtitehtaan laadunvalvontaohjelmaan. Betonin laadunvalvonnassa tehdään kokeita raaka-aineisiin, betonimassaan ja kovettuneeseen betoniin. Rakenteiden laadunvalvonta elementtitehtaalla kohdistetaan raudoitukseen, muottirakenteisiin, betonointiin ja sen tiivistämiseen sekä jälkihoitoon ja lämpökäsittelyyn. Talteen otettavat asiakirjat (BY ): elementtitehtaan tunnustiedot, betonityönjohtajat, betonilaborantit ja heidän työaikansa elementtien käsittely ja varastointi muottien ja raudoituksen valvontatoimenpiteet rakenteiden tarkastukset muut tarpeelliset asiat. Betonielementtien kohdalla asiakkaiksi voidaan lukea työmaan rakentaja, asennusurakoitsija, rakennuttaja ja lopullinen asunnon tai rakennuksen käyttäjä. Koska ketjussa on monia eri toimijoita, edellisen työvaiheen huono laatu aiheuttaa aina lisätöitä seuraavassa vaiheessa. Laadun yhteydessä puhuttaessa taloudellisuudella ei tarkoiteta vain sitä, kuinka paljon yritys pystyy nettoamaan kyseisestä tuotteesta. Yrityksen tuottamien tuotteiden tulee olla taloudellisia myös tekijöiden ja kansantalouden kannalta. Taloudellisuuteen voidaan myös lisätä arvostustekijöitä, joita ei pystytä rahallisena arvona mittaamaan. Kyseisiä seikkoja ovat mm. työergonomia, tuotteen pitkäaikaiskestävyys ja kestävän kehityksen periaatteet. Yhteiskunnan asettamat laatuvaatimukset kuvitellaan aina vain palvelemaan asiakkaan näkökulmasta. Näillä määräyksillä ja ohjeilla on tarkoitus varmistaa asiakkaan laaduntakaamiseksi myös tasapuolinen kilpailutilanne yritysten välillä. Valmistuksen laatu tarkoittaa tuotteiden valmistamista piirustusten mukaan ja että tuote vastaa kaikilta osiltaan vaatimuksia ja suunnitelmia (Hokkanen 2006). Ammattitaito, työkalut ja välineet on kaikki saatava vastaamaan laadun toteuttamisvaatimuksia (Hokkanen 2006) Laadunvalvonnan alkutarkastuksen suorittaa ympäristöministeriön hyväksymä toimielin, esimerkiksi SFS-Inspecta Sertifiointi Oy (BY ). Alkutarkastuksen lisäksi kyseinen toimielin suorittaa tasaisin väliajoin tarkastuksia, joissa tarkastetaan ainakin laatujärjestelmä sekä näytteenotto-, koe- ja valmistusmenetelmät. Lisäksi tarkastuksessa käydään läpi tarkastusajanjakson aikana kirjatut tiedot, ennakkokokeiden tulokset, valmistuksen valvonnan koetulokset ja havaitut laatupuutteet (BY ). SFS- ja CEtarkastustoimintaan kuuluminen on yrityksen kannalta vapaaehtoista, mutta rakenneluok-

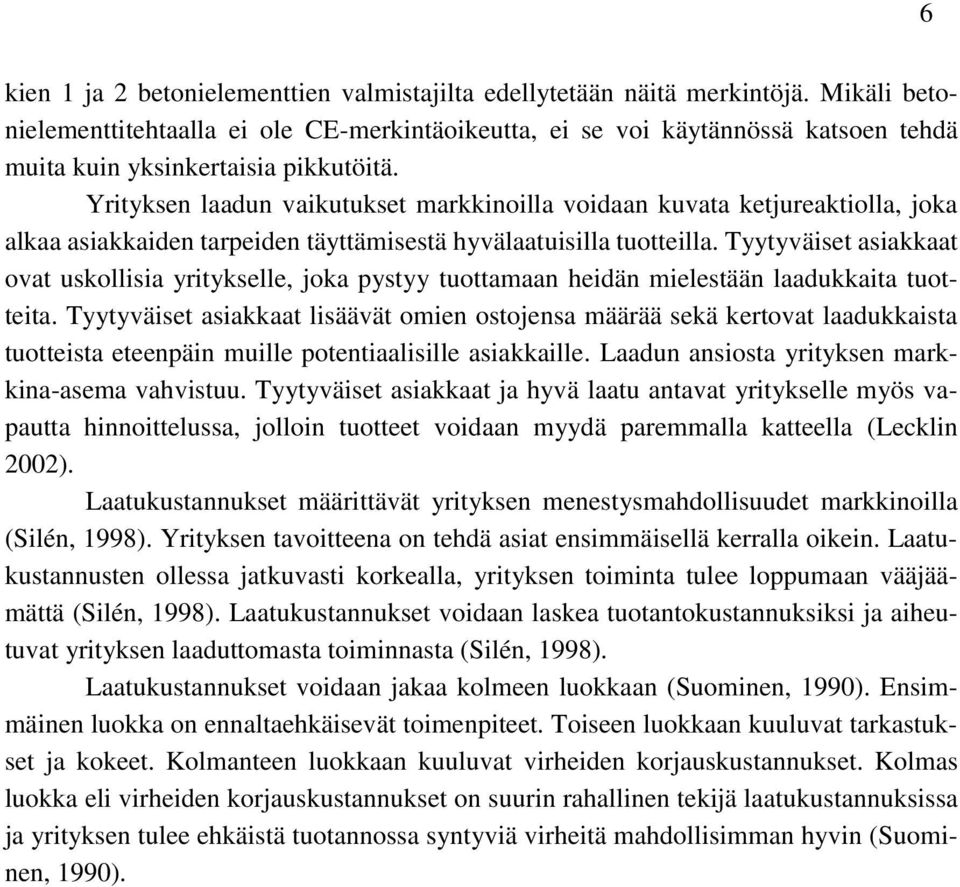

13 kien 1 ja 2 betonielementtien valmistajilta edellytetään näitä merkintöjä. Mikäli betonielementtitehtaalla ei ole CE-merkintäoikeutta, ei se voi käytännössä katsoen tehdä muita kuin yksinkertaisia pikkutöitä. Yrityksen laadun vaikutukset markkinoilla voidaan kuvata ketjureaktiolla, joka alkaa asiakkaiden tarpeiden täyttämisestä hyvälaatuisilla tuotteilla. Tyytyväiset asiakkaat ovat uskollisia yritykselle, joka pystyy tuottamaan heidän mielestään laadukkaita tuotteita. Tyytyväiset asiakkaat lisäävät omien ostojensa määrää sekä kertovat laadukkaista tuotteista eteenpäin muille potentiaalisille asiakkaille. Laadun ansiosta yrityksen markkina-asema vahvistuu. Tyytyväiset asiakkaat ja hyvä laatu antavat yritykselle myös vapautta hinnoittelussa, jolloin tuotteet voidaan myydä paremmalla katteella (Lecklin 2002). Laatukustannukset määrittävät yrityksen menestysmahdollisuudet markkinoilla (Silén, 1998). Yrityksen tavoitteena on tehdä asiat ensimmäisellä kerralla oikein. Laatukustannusten ollessa jatkuvasti korkealla, yrityksen toiminta tulee loppumaan vääjäämättä (Silén, 1998). Laatukustannukset voidaan laskea tuotantokustannuksiksi ja aiheutuvat yrityksen laaduttomasta toiminnasta (Silén, 1998). Laatukustannukset voidaan jakaa kolmeen luokkaan (Suominen, 1990). Ensimmäinen luokka on ennaltaehkäisevät toimenpiteet. Toiseen luokkaan kuuluvat tarkastukset ja kokeet. Kolmanteen luokkaan kuuluvat virheiden korjauskustannukset. Kolmas luokka eli virheiden korjauskustannukset on suurin rahallinen tekijä laatukustannuksissa ja yrityksen tulee ehkäistä tuotannossa syntyviä virheitä mahdollisimman hyvin (Suominen, 1990). 6

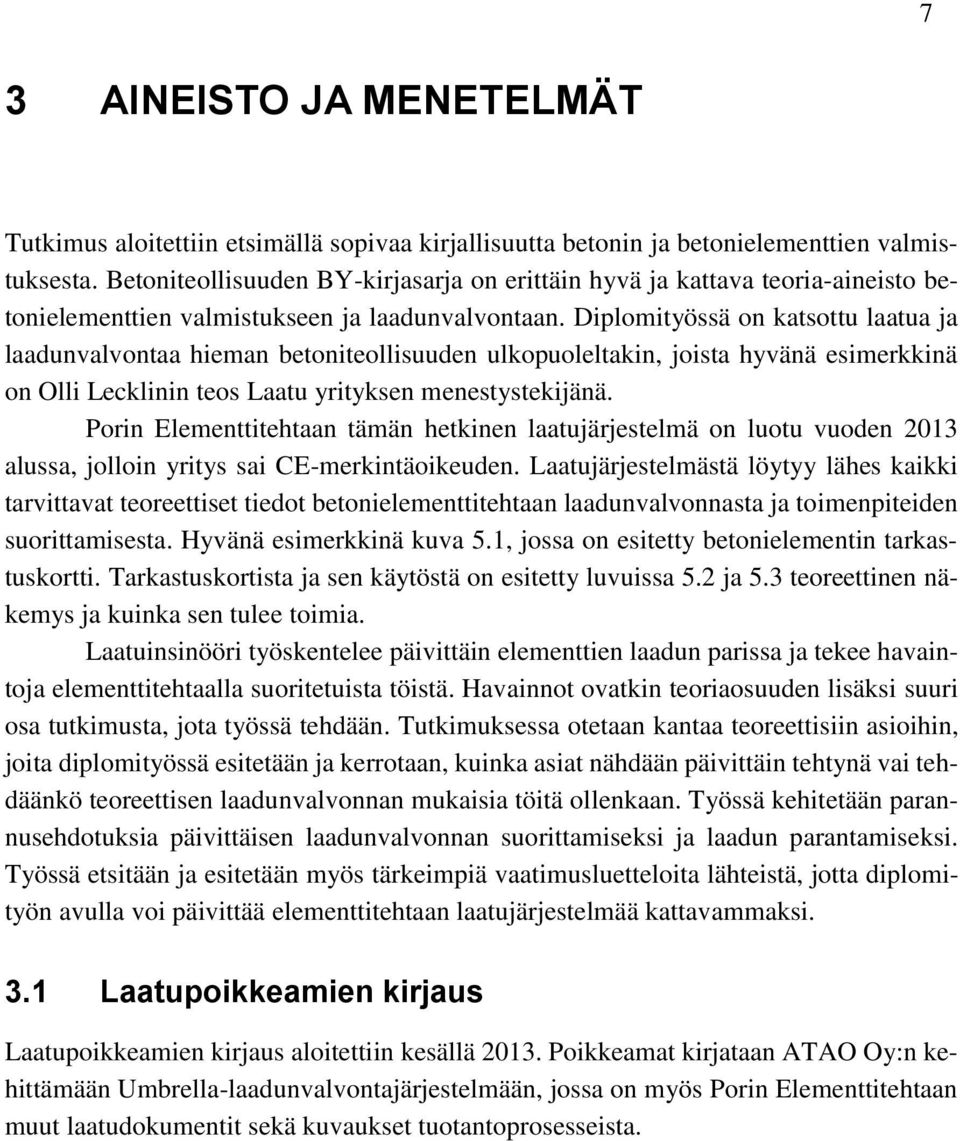

14 7 3 AINEISTO JA MENETELMÄT Tutkimus aloitettiin etsimällä sopivaa kirjallisuutta betonin ja betonielementtien valmistuksesta. Betoniteollisuuden BY-kirjasarja on erittäin hyvä ja kattava teoria-aineisto betonielementtien valmistukseen ja laadunvalvontaan. Diplomityössä on katsottu laatua ja laadunvalvontaa hieman betoniteollisuuden ulkopuoleltakin, joista hyvänä esimerkkinä on Olli Lecklinin teos Laatu yrityksen menestystekijänä. Porin Elementtitehtaan tämän hetkinen laatujärjestelmä on luotu vuoden 2013 alussa, jolloin yritys sai CE-merkintäoikeuden. Laatujärjestelmästä löytyy lähes kaikki tarvittavat teoreettiset tiedot betonielementtitehtaan laadunvalvonnasta ja toimenpiteiden suorittamisesta. Hyvänä esimerkkinä kuva 5.1, jossa on esitetty betonielementin tarkastuskortti. Tarkastuskortista ja sen käytöstä on esitetty luvuissa 5.2 ja 5.3 teoreettinen näkemys ja kuinka sen tulee toimia. Laatuinsinööri työskentelee päivittäin elementtien laadun parissa ja tekee havaintoja elementtitehtaalla suoritetuista töistä. Havainnot ovatkin teoriaosuuden lisäksi suuri osa tutkimusta, jota työssä tehdään. Tutkimuksessa otetaan kantaa teoreettisiin asioihin, joita diplomityössä esitetään ja kerrotaan, kuinka asiat nähdään päivittäin tehtynä vai tehdäänkö teoreettisen laadunvalvonnan mukaisia töitä ollenkaan. Työssä kehitetään parannusehdotuksia päivittäisen laadunvalvonnan suorittamiseksi ja laadun parantamiseksi. Työssä etsitään ja esitetään myös tärkeimpiä vaatimusluetteloita lähteistä, jotta diplomityön avulla voi päivittää elementtitehtaan laatujärjestelmää kattavammaksi. 3.1 Laatupoikkeamien kirjaus Laatupoikkeamien kirjaus aloitettiin kesällä Poikkeamat kirjataan ATAO Oy:n kehittämään Umbrella-laadunvalvontajärjestelmään, jossa on myös Porin Elementtitehtaan muut laatudokumentit sekä kuvaukset tuotantoprosesseista.

15 8 Kuva 3.1 Poikkeamalomake Kuvassa 3.1 on esitetty lomakepohja, jolla tehtaalla havaitun tai työmaalta tulleen reklamaation perusteella kirjataan laatupoikkeaman tiedot järjestelmään. Lomakkeeseen tulee kohteen eli työmaan perustiedot, joihin kuuluu työmaan työnumero ja koko nimi. Poikkeamaluokitus määritellään sen mukaan onko kyseessä sisäinen, toimittaja vai ulkoinen poikkeama. Sisäinen poikkeama tarkoittaa oman laadunvalvonnan havaitsemaa poikkeamaa, joka pystytään korjaamaan ennen tuotteen toimittamista työmaalle. Toimittajaluokitus on tavaran toimittajan tuotteissa havaittu poikkeama. Ulkoinen poikkeama on työmaan tai asiakkaan tekemä reklamaatio viallisesta, suunnitelmasta poikkeavasta tuotteesta. Poikkeaman osastoluokitus on jaettu kahdeksaan eri ryhmään, jotka ovat betonin valmistus, elementtimuottien valmistus, raudoitus, elementtien varustelu, sähkötyöt, elementtien valu, elementtien viimeistely ja välivarastointi sekä elementtien kuljetus. Mikäli poikkeamalle ei löydy yhtä oikeaa osastoluokitusta, määrittelee laatuinsinööri parhaiten sopivan luokan poikkeamalle ja selvittää asiaa kuvaus poikkeamasta kohdassa. Vapaisiin kenttiin kirjoitetaan tarkemmat tiedot poikkeamasta, vastine asiakkaalle sekä sisäinen käsittely. Sisäisellä käsittelyllä pyritään välttämään jatkossa samankaltaiset virheet.

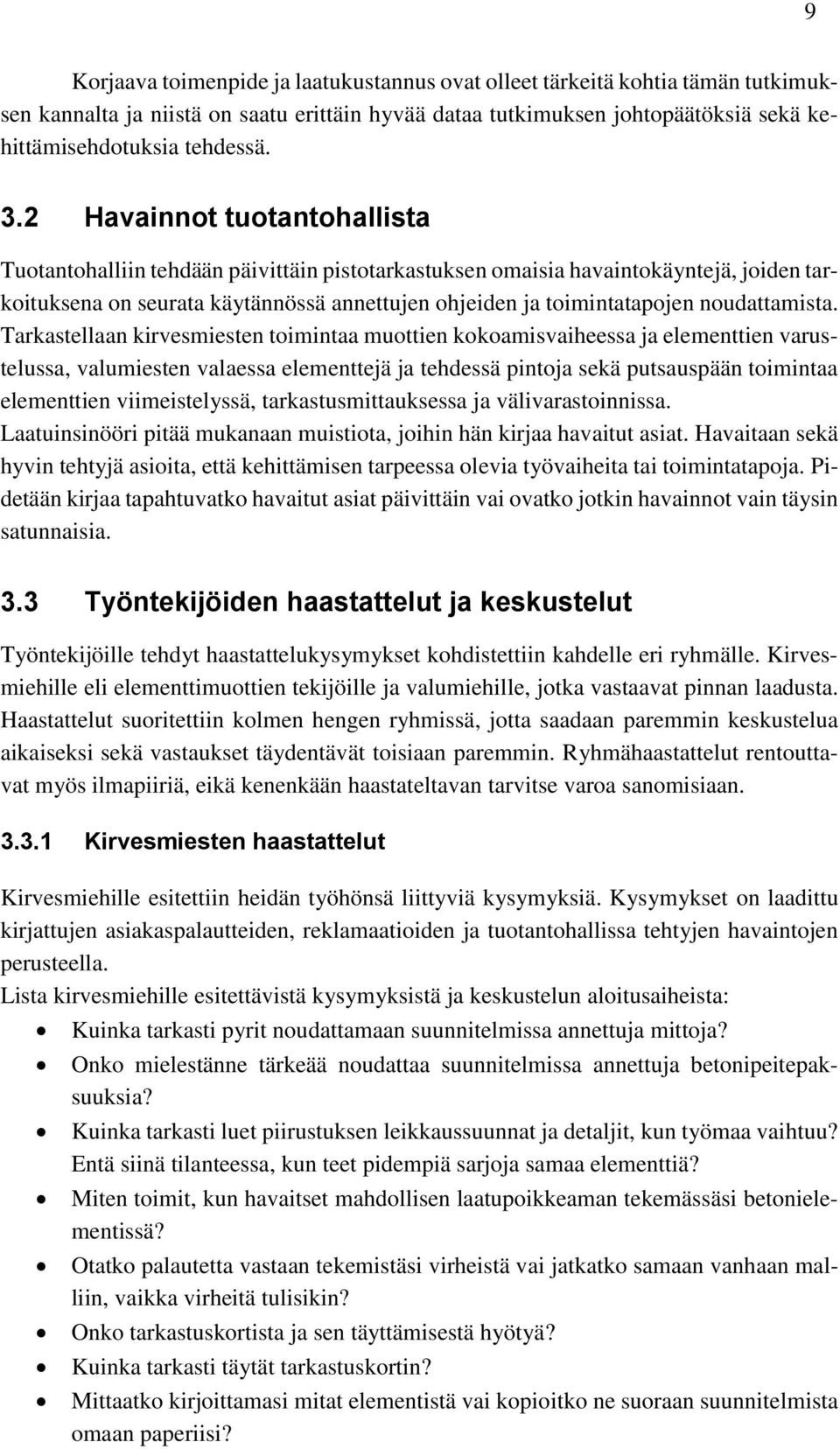

16 9 Korjaava toimenpide ja laatukustannus ovat olleet tärkeitä kohtia tämän tutkimuksen kannalta ja niistä on saatu erittäin hyvää dataa tutkimuksen johtopäätöksiä sekä kehittämisehdotuksia tehdessä. 3.2 Havainnot tuotantohallista Tuotantohalliin tehdään päivittäin pistotarkastuksen omaisia havaintokäyntejä, joiden tarkoituksena on seurata käytännössä annettujen ohjeiden ja toimintatapojen noudattamista. Tarkastellaan kirvesmiesten toimintaa muottien kokoamisvaiheessa ja elementtien varustelussa, valumiesten valaessa elementtejä ja tehdessä pintoja sekä putsauspään toimintaa elementtien viimeistelyssä, tarkastusmittauksessa ja välivarastoinnissa. Laatuinsinööri pitää mukanaan muistiota, joihin hän kirjaa havaitut asiat. Havaitaan sekä hyvin tehtyjä asioita, että kehittämisen tarpeessa olevia työvaiheita tai toimintatapoja. Pidetään kirjaa tapahtuvatko havaitut asiat päivittäin vai ovatko jotkin havainnot vain täysin satunnaisia. 3.3 Työntekijöiden haastattelut ja keskustelut Työntekijöille tehdyt haastattelukysymykset kohdistettiin kahdelle eri ryhmälle. Kirvesmiehille eli elementtimuottien tekijöille ja valumiehille, jotka vastaavat pinnan laadusta. Haastattelut suoritettiin kolmen hengen ryhmissä, jotta saadaan paremmin keskustelua aikaiseksi sekä vastaukset täydentävät toisiaan paremmin. Ryhmähaastattelut rentouttavat myös ilmapiiriä, eikä kenenkään haastateltavan tarvitse varoa sanomisiaan Kirvesmiesten haastattelut Kirvesmiehille esitettiin heidän työhönsä liittyviä kysymyksiä. Kysymykset on laadittu kirjattujen asiakaspalautteiden, reklamaatioiden ja tuotantohallissa tehtyjen havaintojen perusteella. Lista kirvesmiehille esitettävistä kysymyksistä ja keskustelun aloitusaiheista: Kuinka tarkasti pyrit noudattamaan suunnitelmissa annettuja mittoja? Onko mielestänne tärkeää noudattaa suunnitelmissa annettuja betonipeitepaksuuksia? Kuinka tarkasti luet piirustuksen leikkaussuunnat ja detaljit, kun työmaa vaihtuu? Entä siinä tilanteessa, kun teet pidempiä sarjoja samaa elementtiä? Miten toimit, kun havaitset mahdollisen laatupoikkeaman tekemässäsi betonielementissä? Otatko palautetta vastaan tekemistäsi virheistä vai jatkatko samaan vanhaan malliin, vaikka virheitä tulisikin? Onko tarkastuskortista ja sen täyttämisestä hyötyä? Kuinka tarkasti täytät tarkastuskortin? Mittaatko kirjoittamasi mitat elementistä vai kopioitko ne suoraan suunnitelmista omaan paperiisi?

17 10 Miksi teidän mielestänne tarkastuskorttia käytetään ja onko siitä mitään hyötyä elementtien laadunvalvonnassa? Olisitteko valmiita täyttämään tarkastuskorttiin myös sähköasennusten paikat ja muut elementtiin asennettavat varusteet, kuten esimerkiksi tartunnat ja kiinnitystapit? Varmistatteko jotenkin, etteivät sähköasennukset liiku tai täyty betonilla elementtiä valettaessa? Kysymykset on tarkoitettu keskustelun aloittamiseksi kysyttävästä aiheesta ja haastateltavan ryhmän toivotaan jatkavan keskustelua aiheesta syvemmin. Mikäli keskustelua ei synny, niin haastattelijan on reagoitava tilanteeseen ja luotava esimerkkejä keskustelun avaamiseksi Valumiesten haastattelut Valumiehille esitettiin heidän työhönsä liittyviä kysymyksiä. Kysymykset on laadittu kirjattujen asiakaspalautteiden, reklamaatioiden ja tuotantohallissa tehtyjen havaintojen perusteella. Valumiehet vastaavat pääosin elementtien eristyksistä ja pinnan laadusta, joten kysymysten aihealueet keskitetään kyseisiin työvaiheisiin. Lista valumiehille esitettävistä kysymyksistä ja keskustelun aloitusaiheista: Mikä on teidän motiivinne tehdä laadukasta työtä? (ammattiylpeys) Miten toimit, jos huomaat laatuvirheen esimerkiksi pintojen teossa tai sähköasennuksissa? Entä, jos kyseinen kädenjälki on toisen eikä sinun itsesi tekemää? Miten pidätte sähköasennukset paikoillaan ja huolehditte siitä, ettei betonia pääse sähköputkiin? Miten toimit jos epäilet betonia menneen sähköputkien tai rasioiden sisälle? Voiko asiaa edes huomata? Onko mielestäsi tärkeää, että sähköosat ovat tasan tarkkaan pinnan kanssa samassa tasossa ja suorassa? Onko mielestäsi asennuksissa pelivaraa? Miten varmistatte isojen pintojen suoruuden ja oikean elementin paksuuden? Onko mahdollista käyttää jotain työkalua siihen? Onko sellaisia käytettävissä tai saatavilla? Kysymykset on tarkoitettu keskustelun aloittamiseksi kysyttävästä aiheesta ja haastateltavan ryhmän toivotaan jatkavan keskustelua aiheesta syvemmin. Mikäli keskustelua ei synny, niin haastattelijan on reagoitava tilanteeseen ja luotava esimerkkejä keskustelun avaamiseksi.

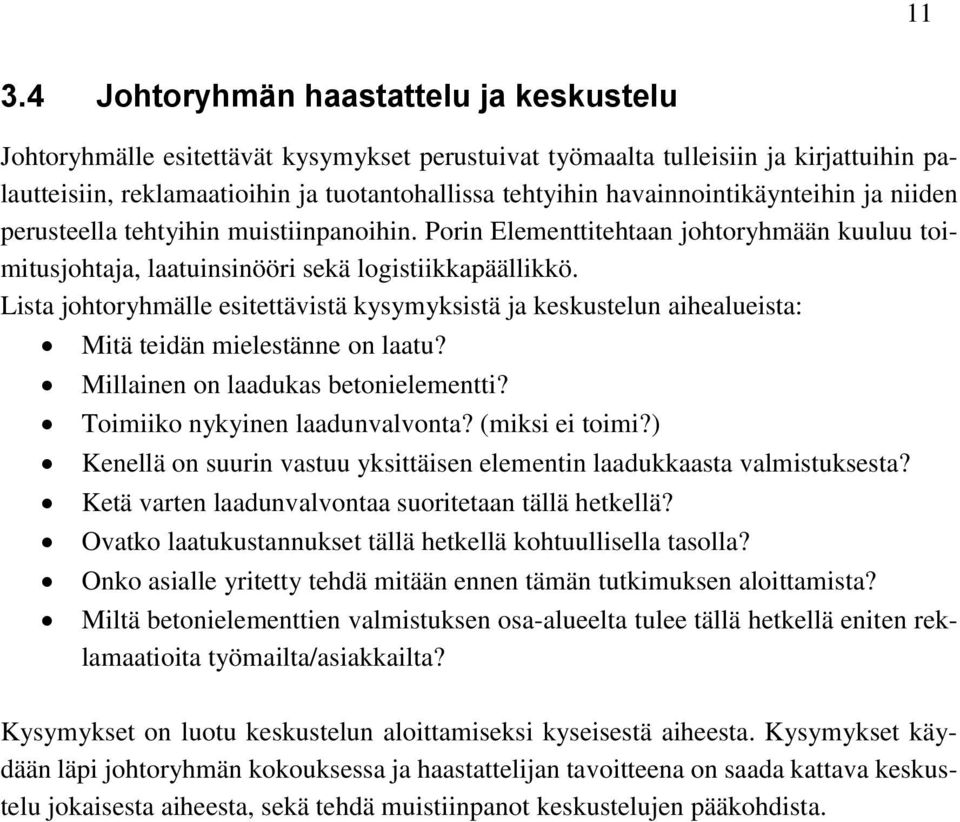

18 Johtoryhmän haastattelu ja keskustelu Johtoryhmälle esitettävät kysymykset perustuivat työmaalta tulleisiin ja kirjattuihin palautteisiin, reklamaatioihin ja tuotantohallissa tehtyihin havainnointikäynteihin ja niiden perusteella tehtyihin muistiinpanoihin. Porin Elementtitehtaan johtoryhmään kuuluu toimitusjohtaja, laatuinsinööri sekä logistiikkapäällikkö. Lista johtoryhmälle esitettävistä kysymyksistä ja keskustelun aihealueista: Mitä teidän mielestänne on laatu? Millainen on laadukas betonielementti? Toimiiko nykyinen laadunvalvonta? (miksi ei toimi?) Kenellä on suurin vastuu yksittäisen elementin laadukkaasta valmistuksesta? Ketä varten laadunvalvontaa suoritetaan tällä hetkellä? Ovatko laatukustannukset tällä hetkellä kohtuullisella tasolla? Onko asialle yritetty tehdä mitään ennen tämän tutkimuksen aloittamista? Miltä betonielementtien valmistuksen osa-alueelta tulee tällä hetkellä eniten reklamaatioita työmailta/asiakkailta? Kysymykset on luotu keskustelun aloittamiseksi kyseisestä aiheesta. Kysymykset käydään läpi johtoryhmän kokouksessa ja haastattelijan tavoitteena on saada kattava keskustelu jokaisesta aiheesta, sekä tehdä muistiinpanot keskustelujen pääkohdista.

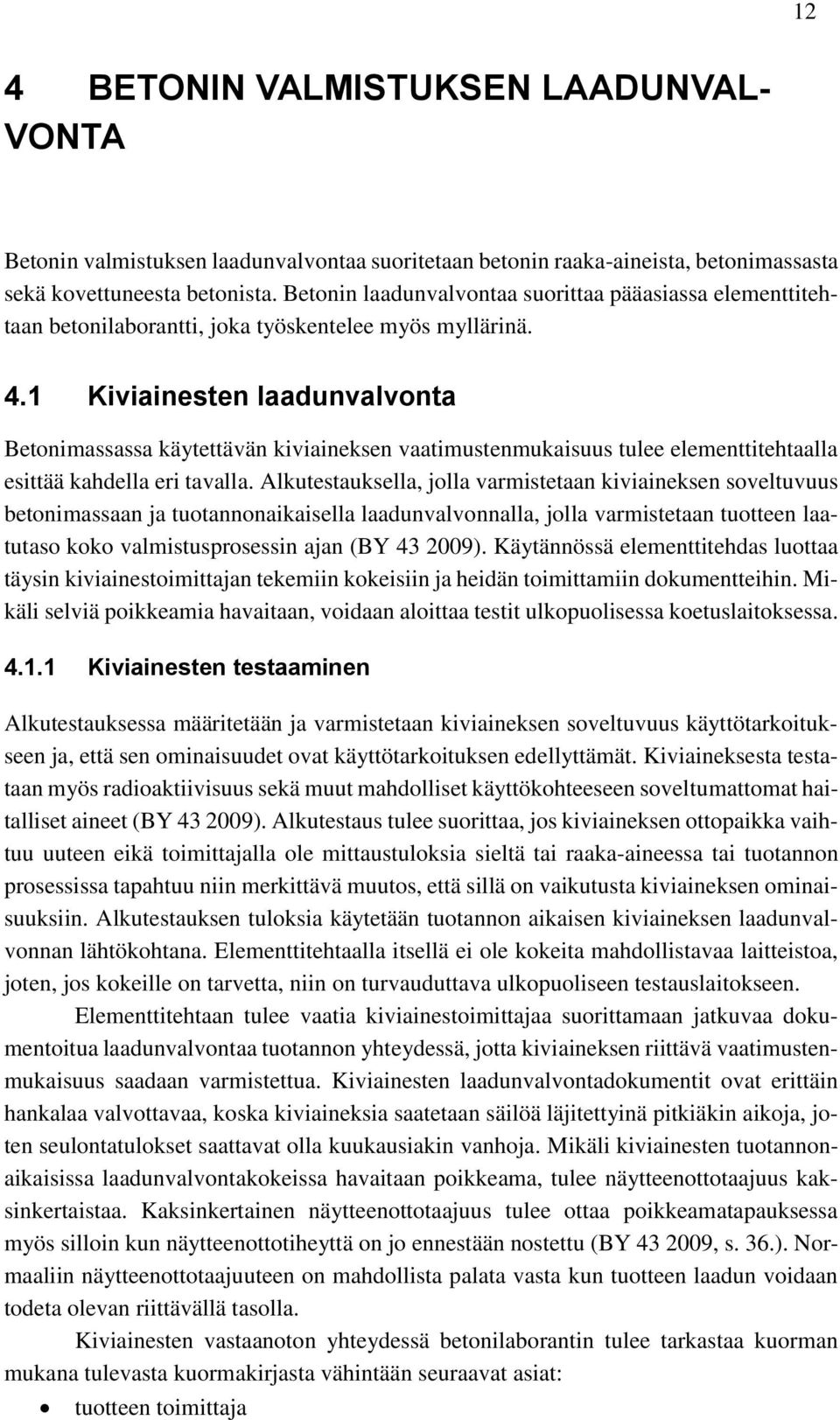

19 12 4 BETONIN VALMISTUKSEN LAADUNVAL- VONTA Betonin valmistuksen laadunvalvontaa suoritetaan betonin raaka-aineista, betonimassasta sekä kovettuneesta betonista. Betonin laadunvalvontaa suorittaa pääasiassa elementtitehtaan betonilaborantti, joka työskentelee myös myllärinä. 4.1 Kiviainesten laadunvalvonta Betonimassassa käytettävän kiviaineksen vaatimustenmukaisuus tulee elementtitehtaalla esittää kahdella eri tavalla. Alkutestauksella, jolla varmistetaan kiviaineksen soveltuvuus betonimassaan ja tuotannonaikaisella laadunvalvonnalla, jolla varmistetaan tuotteen laatutaso koko valmistusprosessin ajan (BY ). Käytännössä elementtitehdas luottaa täysin kiviainestoimittajan tekemiin kokeisiin ja heidän toimittamiin dokumentteihin. Mikäli selviä poikkeamia havaitaan, voidaan aloittaa testit ulkopuolisessa koetuslaitoksessa Kiviainesten testaaminen Alkutestauksessa määritetään ja varmistetaan kiviaineksen soveltuvuus käyttötarkoitukseen ja, että sen ominaisuudet ovat käyttötarkoituksen edellyttämät. Kiviaineksesta testataan myös radioaktiivisuus sekä muut mahdolliset käyttökohteeseen soveltumattomat haitalliset aineet (BY ). Alkutestaus tulee suorittaa, jos kiviaineksen ottopaikka vaihtuu uuteen eikä toimittajalla ole mittaustuloksia sieltä tai raaka-aineessa tai tuotannon prosessissa tapahtuu niin merkittävä muutos, että sillä on vaikutusta kiviaineksen ominaisuuksiin. Alkutestauksen tuloksia käytetään tuotannon aikaisen kiviaineksen laadunvalvonnan lähtökohtana. Elementtitehtaalla itsellä ei ole kokeita mahdollistavaa laitteistoa, joten, jos kokeille on tarvetta, niin on turvauduttava ulkopuoliseen testauslaitokseen. Elementtitehtaan tulee vaatia kiviainestoimittajaa suorittamaan jatkuvaa dokumentoitua laadunvalvontaa tuotannon yhteydessä, jotta kiviaineksen riittävä vaatimustenmukaisuus saadaan varmistettua. Kiviainesten laadunvalvontadokumentit ovat erittäin hankalaa valvottavaa, koska kiviaineksia saatetaan säilöä läjitettyinä pitkiäkin aikoja, joten seulontatulokset saattavat olla kuukausiakin vanhoja. Mikäli kiviainesten tuotannonaikaisissa laadunvalvontakokeissa havaitaan poikkeama, tulee näytteenottotaajuus kaksinkertaistaa. Kaksinkertainen näytteenottotaajuus tulee ottaa poikkeamatapauksessa myös silloin kun näytteenottotiheyttä on jo ennestään nostettu (BY , s. 36.). Normaaliin näytteenottotaajuuteen on mahdollista palata vasta kun tuotteen laadun voidaan todeta olevan riittävällä tasolla. Kiviainesten vastaanoton yhteydessä betonilaborantin tulee tarkastaa kuorman mukana tulevasta kuormakirjasta vähintään seuraavat asiat: tuotteen toimittaja

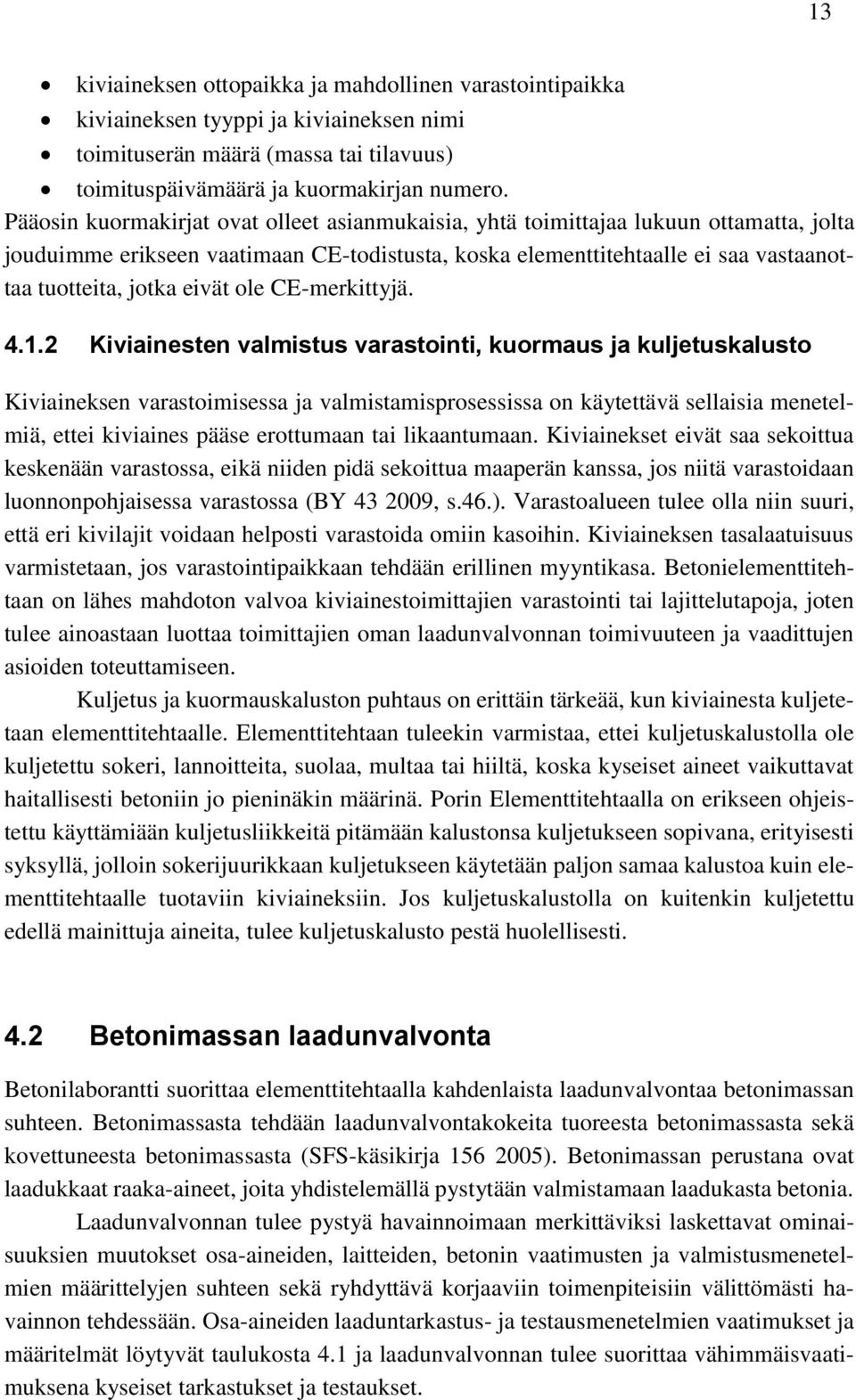

20 13 kiviaineksen ottopaikka ja mahdollinen varastointipaikka kiviaineksen tyyppi ja kiviaineksen nimi toimituserän määrä (massa tai tilavuus) toimituspäivämäärä ja kuormakirjan numero. Pääosin kuormakirjat ovat olleet asianmukaisia, yhtä toimittajaa lukuun ottamatta, jolta jouduimme erikseen vaatimaan CE-todistusta, koska elementtitehtaalle ei saa vastaanottaa tuotteita, jotka eivät ole CE-merkittyjä Kiviainesten valmistus varastointi, kuormaus ja kuljetuskalusto Kiviaineksen varastoimisessa ja valmistamisprosessissa on käytettävä sellaisia menetelmiä, ettei kiviaines pääse erottumaan tai likaantumaan. Kiviainekset eivät saa sekoittua keskenään varastossa, eikä niiden pidä sekoittua maaperän kanssa, jos niitä varastoidaan luonnonpohjaisessa varastossa (BY , s.46.). Varastoalueen tulee olla niin suuri, että eri kivilajit voidaan helposti varastoida omiin kasoihin. Kiviaineksen tasalaatuisuus varmistetaan, jos varastointipaikkaan tehdään erillinen myyntikasa. Betonielementtitehtaan on lähes mahdoton valvoa kiviainestoimittajien varastointi tai lajittelutapoja, joten tulee ainoastaan luottaa toimittajien oman laadunvalvonnan toimivuuteen ja vaadittujen asioiden toteuttamiseen. Kuljetus ja kuormauskaluston puhtaus on erittäin tärkeää, kun kiviainesta kuljetetaan elementtitehtaalle. Elementtitehtaan tuleekin varmistaa, ettei kuljetuskalustolla ole kuljetettu sokeri, lannoitteita, suolaa, multaa tai hiiltä, koska kyseiset aineet vaikuttavat haitallisesti betoniin jo pieninäkin määrinä. Porin Elementtitehtaalla on erikseen ohjeistettu käyttämiään kuljetusliikkeitä pitämään kalustonsa kuljetukseen sopivana, erityisesti syksyllä, jolloin sokerijuurikkaan kuljetukseen käytetään paljon samaa kalustoa kuin elementtitehtaalle tuotaviin kiviaineksiin. Jos kuljetuskalustolla on kuitenkin kuljetettu edellä mainittuja aineita, tulee kuljetuskalusto pestä huolellisesti. 4.2 Betonimassan laadunvalvonta Betonilaborantti suorittaa elementtitehtaalla kahdenlaista laadunvalvontaa betonimassan suhteen. Betonimassasta tehdään laadunvalvontakokeita tuoreesta betonimassasta sekä kovettuneesta betonimassasta (SFS-käsikirja ). Betonimassan perustana ovat laadukkaat raaka-aineet, joita yhdistelemällä pystytään valmistamaan laadukasta betonia. Laadunvalvonnan tulee pystyä havainnoimaan merkittäviksi laskettavat ominaisuuksien muutokset osa-aineiden, laitteiden, betonin vaatimusten ja valmistusmenetelmien määrittelyjen suhteen sekä ryhdyttävä korjaaviin toimenpiteisiin välittömästi havainnon tehdessään. Osa-aineiden laaduntarkastus- ja testausmenetelmien vaatimukset ja määritelmät löytyvät taulukosta 4.1 ja laadunvalvonnan tulee suorittaa vähimmäisvaatimuksena kyseiset tarkastukset ja testaukset.

21 14 Taulukko 4.1 betonimassan osa-aineiden valvonta (BY , s ) Osa-aine Tarkastus/testaus Testauksen tarkoitus Vähimmäismäärät Sementit Kuormakirjan tarkastus ennen purkamista Varmistaa toimitus tilauksen mukaiseksi ja alkuperältään oikeaksi Jokainen toimituserä Kiviainekset Kevyiden tai raskaiden kiviainesten lisävalvonta Betonin lisäaineet Irtotavarana jauhemuodossa olevat seosaineet Lisäaineet suspensiona Kuormakirjan tarkastus ennen purkamista Varmistaa toimitus tilauksen mukaiseksi ja alkuperältään oikeaksi Verrata ulkonäköä rakeisuuden, raemuodon ja epäpuhtauksien osalta normaaliin Arvioida epäpuhtautta aiheuttavat aineet ja niiden määrä Mitata irtotiheys Kiviaineksen tarkastus ennen purkamista Epäpuhtauksien testaus Vedenimeytymisen testaus EN mukaisesti Kuormakirjan ja etiketin tarkastus ennen purkamista Kuormakirjan tarkastus ennen purkamista Lentotuhkan hehkutushäviön määrittäminen Kuormakirjan tarkastus ennen purkamista Varmistaa toimitus tilauksen mukaiseksi Varmistaa toimitus tilauksen mukaiseksi ja alkuperältään oikeaksi Tunnistaa hiilipitoisuuden muutokset Varmistaa toimitus tilauksen mukaiseksi ja alkuperältään oikeaksi Jokainen toimituserä Toimitusolosuhteiden perusteella Toimitettaessa ensimmäisen kerran kiviainesta, jonka alkuperä on uusi. Toimitettaessa ensimmäisen kerran kiviainesta, jonka alkuperä on uusi. Jokainen toimituserä Jokainen toimituserä ja määräajoin betonin valmistuksen aikana Jokainen toimituserä, jota käytetään huokosilmaa sisältävään betoniin, jos toimittaja ei ole antanut ko. tietoja Jokainen toimituserä

22 15 Taulukossa olevat laaduntarkastusmenetelmät perustuvat siihen oletukseen, että osa-aineiden valmistajalla on omalla tuotantopaikallaan riittävä laadunvalvonta, jonka lisäksi osa-aineiden mukana toimitetaan aina vaatimustenmukaisuustodistus. Jos vaatimustenmukaisuustodistuksia ei ole saatavilla on suositeltavaa, että betonin valmistaja tarkistaa osa-aineiden standardienmukaisuuden. Betonimyllärin kokeita helpottavat erisilliset elektroniset mittauslaitteet, joilla pystytään helposti määrittämään esimerkiksi kiviainesten kosteuspitoisuudet, joten kuivatustestiä ei tarvitse tehdä. Betonin ominaisuuksien valvonnan vaatimukset on esitetty taulukossa 4.2. Taulukko 4.2 Valmistusmenetelmien ja betonin ominaisuuksien valvonta (BY , s ) Betonin ominaisuudet Kiviainesten vesimäärä Betonimassan vesimäärä Notkeus Betonimassan tiheys Betonimassan sementtimäärä Betonimassan vesi- sementtisuhde Betonimassan ilmamäärä, jos se on määritelty Betonimassan lämpötila Alkutestaus Kuivaustesti tai vastaava Lisätyn veden määrän tarkistus Silmämääräinen tarkastus EN mukainen tiheyden määritys Annostellun sementin määrän tarkistaminen Laskemalla tai testaamalla EN mukainen testaus Lämpötilan mittaaminen Koostumuksella saavutetaan määritellyn mukaiset ominaisuudet Määrittää kiviaineksen kuivapaino Saada tietoja vesisementtisuhteen määritystä varten Verrata normaaliin ulkonäköön Kontrolloida betonin tiheyden määrityksen valvontaa Tarkistaa sementtimäärä Arvioida, onko määritelty vesi-sementtisuhde saavutettu Arvioida, onko määritelty huokosilma saavutettu Arvioida, onko saavutettu alin sallittu lämpötila 5 C tai määritelty raja-arvo Ennen uuden betonikoostumuksen käyttöönottoa Paikallisista oloista ja sääoloista riippuen Jokaisesta annoksesta Jokaisesta annoksesta Päivittäin Jokaisesta annoksesta Päivittäin, jos määritelty BY 50 liitteen 5 mukaisesti Ei tarvetta määrittelylle, jos valetaan lämpimässä hallissa

23 16 Jos suunnitelmissa on esitetty betonille erityisvaatimuksia, tulee laadunvalvontaa lisätä taulukoiden 4.1 ja 4.2 toimenpiteiden lisäksi sopivat toimenpiteet laadun varmistamiseksi. Taulukot 4.1 ja 4.2 löytyvät kokonaisuudessaan liitteistä. Taulukko 4.3 Kovettuneesta betonista otettavat kokeet Testaus Tarkastus/testaus Tarkoitus Vähimmäistiheys Kovettuneen betonin tiheys EN mukainen testaus Arvioida, onko vaadittu tiheys saavutettu Yhtä usein kuin puristuslujuuden määritys Puristuslujuuden määrittäminen koekappaleista EN : 1999 mukainen testaus Arvioida, onko vaadittu lujuus saavutettu Silloin kun puristuslujuus on määritelty Taulukossa 4.3 on esitetty kovettuneelle betonille tehtävät kokeet elementtitehtaalla Tuoreen betonin testaus Näytteenotto tapahtuu joko yhdistettynä tai yksittäisnäytteenä. Yhdistetty näyte otetaan eri puolilta betonimassaa ja sekoitetaan hyvin keskenään, kun taas yksittäisnäyte on yhdestä kohdasta betonimassaa otettu näyte. Näytteen otto tapahtuu kauhalla, jolla betonimassa siirretään yhteen tai useampaan näytteenottoastiaan. Betonilaborantti suorittaa elementtitehtaalla tuoreen betonimassan laadunvalvontaa painuman, tiheyden ja ilmamäärän suhteen käytettävässä betonimassassa. Painumakoe tehdään 300mm korkealla pyöreällä suppilolla, jonka pohjan halkaisija on 200mm ja yläosan 100mm (SFS-käsikirja ). Suppilo asetetaan maahan ja täytetään betonilla 3 eri osassa, sulloen 16mm metallisauvalla betoni tiiviiksi suppiloon. Kun muotti on täynnä betonia, tulee suppilo nostaa ylös ja mitata betonipatsaan painuma millimetrin tarkkuudella. Betonilaborantti tekee mittaustulosten perusteella painumakokeen testiraportin. Tiheyden määritys tehdään vesitiiviissä, vähintään 5 litran kokoisessa astiassa. Betonimassa tiivistetään astiaan, punnitaan astian ja betonimassan yhteispaino ja mitataan astian tilavuus. Astian painon tiedettyämme, pystymme laskemaan betonimassan tiheyden. Astiana voi käyttää esimerkiksi ilmamääräkokeissa käytettävää metallista paineastiaa. Betonilaborantti tekee ilmamäärämittauksen päivittäin käytettävästä betonimassasta ja seuraa betonimassan laatua ilmamäärän suhteen. Betonimassan ilmamäärä voidaan mitata siihen tarkoitetulla kaksi kertaa vuodessa kalibroidulla paineastialla. Paineastia täytetään betonimassalla, joka tiivistetään normaaliin tapaan astiaan. Paineastian kansi laitetaan kiinni ja venttiileistä laitetaan hapetonta seisotettua vettä sisään, jotta saadaan ylimääräinen ilma astiasta pois. Suoritetaan koe

24 17 käytettävän laitteen ohjeiden mukaisesti, jolloin paineastiassa oleva mittari näyttää betonimassassa olevan ilmamäärän. Betonilaborantti tekee mittausraportin ilmamääräkokeesta ja seuraa tuloksia, koska betonimassan ilmamäärä on yksi tärkeimmistä pakkasenkestävyyden laadunvarmistustavoista Kovettuneen betonin testaaminen Säilyvyystestit kovettuneelle betonille on tehtävä hyväksytyssä koetuslaitoksessa (BY ). Valmistajan on mahdollista tehdä betonin lujuuskokeet itse, kuitenkin vuosittain on tehtävä puristuslujuuden testauksen tasotarkastus hyväksytyssä koetuslaitoksessa. Kovettuneen betonin laadunvalvontaan valmistettavat koekuutiot tehdään kappaleessa esitetyillä standardinmukaisilla koekappalemuoteilla. Tuore betoni otetaan kohdassa esitetyn tavan mukaisesti betonisekoittimesta, laitetaan koekappalemuottiin ja tiivistetään asianmukaisesti. Porin elementtitehtaalla betonimylläri ottaa koekappaleihin käytettävän betonin suoraan sekoittimesta. Koekappaletta säilytetään muotissa vähintään 16 tuntia, jonka jälkeen merkinnällä yksilöity koekuutio laitetaan veteen tai kosteushuoneeseen. Käytännössä koekappale puretaan muotista seuraavana työpäivänä. Veden tai kosteushuoneen lämpötilan tulee olla 20 C. Betonilaborantin on kuitenkin helpompi laittaa kuutiot veteen, koska lämpötilaa ja kosteutta on helppo valvoa. Koekuutioihin merkitään selvästi valmistuspäivä ja muut tarpeelliset tiedot esimerkiksi vahaliidulla. Koekappaletta kuormitetaan tasaisesti lisääntyvällä voimalla sen murtumiseen asti. Koekappale on ennen puristuskoneeseen asettamista putsattu ylimääräisistä betonijäämistä ja kulmat on hiottu hiomakivellä tasaisiksi. Muuten puristustuloksesta tulee virheellinen, koska koneen voima ei jakaudu tasaisesti kuutiolle. Puristuskoneen toimintaa ja vaatimuksia esitellään tarkemmin luvussa Kuution murtumisen jälkeen betonilaborantti saa puristuskoneesta tulosteen, jonka perusteella hän tekee puristuskoeraportin. Puristuskokeita seurataan Betoniyhdistys ry:n Betoniperhe ohjelmalla, johon syötetään betonikoekuutioiden puristuslujuudet testin jälkeen. Betonilaborantti tutkii myös koekuution murtotapaa ja merkitsee sen raporttiin. Betonin puristuslujuuden testaus ja seuraaminen on yksi tärkeimmistä elementtitehtaan laadunvalvonnan osista. Elementtitehtaalla tehdään koekuutioille myös taivutuslujuus- ja halkaisuvetolujuuskokeita varten. Elementtitehtaalla ei ole mahdollisia testauslaitteita kyseisiä kokeiden suorittamista varten, joten kokeet suoritetaan hyväksytyssä koetuslaitoksessa. Kyseisiä kokeita ei tarvitse suorittaa kuin kerran vuodessa, joten oman laitteiston hankkiminen kokeiden suorittamiseksi ei ole höydyllistä. Vedenpitäväksi tarkoitetun betonilaadun vedenpitävyys testataan ennakkokokeilla kahdella heikoimmalla betonilaadulla, jotka on tarkoitettu vedenpitäviksi. Testattaviksi tulee valita pienimmän sideainemäärän ja heikoimman lujuusluokan betonilaadut, mitä tehtaan valikoimasta löytyy (BY , s.137.). Koe tehdään vuosittain ja siihen käytetään laadunvalvontakoekappaletta. Jos SFS-EN standardin mukaan tehdyn kokeen paineellisen veden tunkeutumasyvyys betoniin on enintään 100mm, voidaan be-

25 18 toni laskea vedenpitäväksi. Mikäli ennakkokokeissa koekappale ei täytä vedenpitävyysvaatimuksia, tulee betonin koostumusta muuttaa ja vedenpitävyyskoe tulee uusia. Jokaisen kokeessa testatun kappaleen tulee täyttää vedenpitävyys vaatimukset Puristuslujuuden testauslaitteisto Standardin SFS-EN mukaan testauskoneiden oikean toiminnan tarkastus sisältää levyjen tasomaisuuden, kuormitusnopeuden säädön, voiman välityksen ja voiman näytön tarkkuuden kalibroinnin. Kyseisessä Standardissa on myös esitetty vaatimuksia kuormituslevyjen kovuudelle ja pinnan karheudelle (BY ). Hyväksytyn testauslaboratorion koneen on oltava luokkaa 1 ja muun testauslaboratorion koneen oltava vähintään luokkaa 2. Porin elementtitehtaan puristuslujuustestauslaitteisto on luokkaa 1, joten tulokset voidaan olettaa erittäin tarkoiksi. Puristuslujuuden testauskone tulee kalibroida vähintään kerran vuodessa, aina kun konetta siirretään tai sen komponentteihin tehdään muutoksia, joiden voidaan olettaa vaikuttavan koneen antamiin tuloksiin. Testauskoneen kalibroinnissa tarkistetaan seuraavat asiat(sfs-käsikirja , s. 102.): voiman näytön tarkkuus voiman välitys ja vakaus levyjen tasaisuus kuormitusnopeuden säätö Koekappalemuotit Betonin valmistajalla on mahdollisuus käyttää kalibroituja tai kalibroimattomia koekappalemuotteja. Jos betonin valmistaja päättää käyttää kalibroimattomia muotteja, tulee tämän määrittää koekappaleista perusmittojen lisäksi myös kappaleen suorakulmaisuus ja tasomaisuus. Vaatimukset voivat vaihdella myös muottityypeittäin. Muotin myyjän on esitettävä jokaisesta uudesta muotista muottikohtainen kalibrointitodistus. Jokaisella laboratoriossa käytössä olevalla koekappalemuotilla tulee olla voimassa oleva kalibrointitodistus. Muotin kalibroinnin voi tehdä joko betonin valmistaja itse tai muotin voi lähettää kalibroitavaksi hyväksyttyyn koetuslaitokseen (BY ). Kalibrointi kuitenkin edellyttää muottikohtaista dokumentointia ja jäljitettäviä mittausvälineitä, joita ei kaikilta elementtitehtailta löydy. Kalibroidun koekappalemuotin tunniste liitetään aina osaksi betonikoekappaleen tunnusta. Muotit tulee kalibroida vähintään vuoden välein, mutta mikäli kalibrointijakson aikana havaitaan poikkeamia muotilla tehdyissä koekappaleissa, täytyy muotin kunto tarkastaa ja kalibrointi suorittaa uudelleen. Muotin kalibrointi voidaan suorittaa myös tekemällä mittaukset betonikoekappaleelle, joka on valettu kyseisellä muotilla. Porin Elementtitehtaalla betonilaborantti suorittaa koekappaleille tarkastusmittauksia säännöllisin väliajoin, vaikka tehtaalla käytetäänkin kalibroituja koekappalemuot-

26 teja. Mittapoikkeamavaatimus sivumitassa on ±0,25 % ja tasossa ±0,05 %. Muovimuottien käyttö kalibroituna muotteina on hyväksyttävää vain silloin, jos niiden käytöstä on saatavilla testaustietoa, joka todistaa niiden pitkäaikaiskestävyyden oleva vastaavaa teräksisiin muotteihin verrattuna. 19
