1 by 43 Betonin kiviainekset 2018 Betonin kiviainesten valmistajan näkökulma Tero Virtanen Laatupäällikkö Rudus Oy

2 Päivityksen tarve Käyttäjäystävällisemmäksi kiviainesvalmistajan näkö- kulmasta Ei tunnista kaikkia tuotteita Uutta tietoa (esim. alkalikivi- ainesreaktioista)

3 Nykytilanne Suomen kiviaineksen käyttö Kalliokiviaineksia noin 65 % Sorakiviaineksia 35 % Ajomatkat pitkä sora-alueilta kasvukeskusten betonitehtaille By43 mahdollistaa kallion (koostekiviaines) käytön

4 Nykytilanne

5 Yleistä laatuvaatimuksista Ennen tuotantoa tehtävät testit (tyyppitestaus) Tuotannon aikana tehtävät testit Päivittäin tai viikoittain tehtävät testit Määrävälein tehtävät testaukset Määrävälein tehtävät testaukset, jos kiviainekselta edellytetään tiettyä ominaisuutta Tarvittaessa tehtävät testaukset

6 Yleistä laatuvaatimuksista

7 Geometriset ominaisuudet Kiviainestuotteiden luokitteluun on lisätty koostekiviaines d = 0 ja D > 4 mm Suurempia koostekiviaineksia kuin D > 8 mm ei saa käyttää kuin C12/15 betoneissa Lisätty sallittuja poikkeamia tyyppikäyrästä Hienoille kiviaineksille, 0/3 Koostekiviaineksille 0/5, 0/6, 0/8, 0/16 ja 0/32

8 Geometriset ominaisuudet

9 Geometriset ominaisuudet Raemuoto eli litteysluku Litteysluku-tulosten keskiarvon täytettävä luokan vaatimus Yksittäisistä tuloksista 80 % täytettävä luokan vaatimus Pumpattavissa betoneissa suositellaan kuitenkin käytettäväksi luokkaa FI 10.

10 Geometriset ominaisuudet Koostekiviainekselle lisätty hienoainesluokat f 3, f 5, f 7 ja f 11 Hienolle, karkealla ja luonnon lajittamalle 0/8 kiviaineksille lisätty hienoainesluokkia Erityistapauksissa saattaa olla tarpeen rajoittaa hienon kiviaineksen hienoaineksen vaihteluväliksi ±1 %.

11 Geometriset ominaisuudet Koostekiviaines 0/8

12 Fysikaaliset ominaisuudet Ei juuri muutoksia edelliseen versioon valmistajan näkökulmasta Tarvittaessa testattava esim. nastarengaskulumiskestävyys, iskunkestävyys tai pakkasen kestävyys

13 Kemialliset ominaisuudet Valmistajan kannalta vähäisiä muutoksia, koska näihin ei voi esim. valmistusprosessilla vaikuttaa Humus Puhtaus Radioaktiivisuuteen liittyvät ohjeet muuttumassa

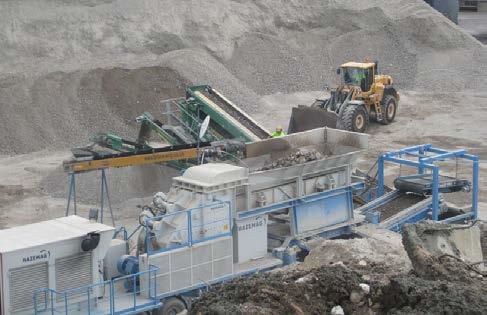

14 Luonnon kiviainesta korvaavat materiaalit Luonnon kiviainesta voidaan korvata uusiomateriaaleilla Kevytkiviainekset Betonimurske Pestyt uusiokiviainekset Kuonat Pääsääntöisesti uusiomateriaalien tulee täyttää samat vaatimukset kuin luonnonkiviaineksenkin Käytännössä tehtävä betonikokeet

15 Tuotannon laadunvalvonta ja laadunvarmistus Vaatimukset valmistukselle Tulee olla dokumentoitu laadunvalvontajärjestelmä Suoritettava jatkuvaa laadunvalvontaa Luonnonkiviainesta korvaaville materiaaleille lisäksi oma taulukko

16 Kiviaineksen toimittaminen ja vastaanottotarkastukset Valmistajan tulee CE-merkitä betonikiviainekset ja tehdä suoritustasoilmoitus. Ei tarvita, jos betonin valmistaja tuottaa vain omaan käyttöön Betonikiviainekset kuuluvat AVCP-luokkaan 2+, ulkoinen laitos tarkistaa jatkuvasti valmistusta Betonikiviainesvalmistajan tulee ilmoittaa asiakkaalle CE-merkki Suoritustasot Petrografinen kuvaus Laadunvalvonnan tulokset

17 Kiviaineksen toimittaminen ja vastaanottotarkastukset

18 Kiviaineksen toimittaminen ja vastaanottotarkastukset Laatusopimus Kuormakirjan tiedot Vastaanottotarkastus

19 Varastointi ja kuljetus 0-pohjaiset tuotteet varastoidaan kerroksittain Suositeltava jättää kerroksien reunoihin kaista Kerroksien paksuus esim. 1-2 m Talvella voidaan tehdä päätypenkkana Karkeat kiviainekset päätypenkkana Kasan hienontuneet osat tulee poistaa Suositeltava tehdä myyntikasa Kuljetuskaluston lavat oltava puhtaat

20 Varastointi ja kuljetus x

21 Kiviainesnäytteen käsittely ja tulosten luotettavuus Näytteenotto tärkein oikean testituloksen saamiseksi Näytteenottosuunnitelma Eri näytteenottotavat eri tuotteille

22 Liitteet Määritelmät Kiviaineksen murskaaminen Petrografinen määritys

23 Kiitos. Tekijän nimi
