1 SFS 7022 muutokset Betoni. Standardin SFS-EN 206 käyttö Suomessa Betoniteollisuuden ajankohtaispäivä Ari Mantila

2 BETONISTANDARDEJA (TALONRAKENNUS) VALMISBETONITEHDAS TYÖMAA Vaatimukset betonille ja betonin testaukselle SFS-EN 206 SFS 7022 Vaatimukset betonitöille ja betonin testaukselle SFS-EN SFS 5975 (Suola)pakkaskestävyys: XF-luokat Standardien verkkokauppa: Ohjeita: by 65 Betoninormit (Betoniyhdistys ry) 2

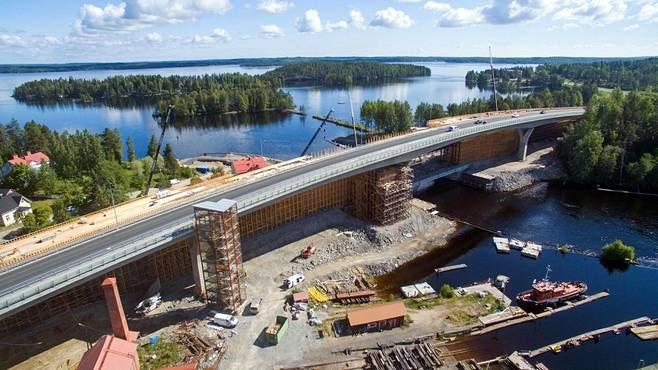

3 VÄYLÄVIRASTO BETONISILLAT VALMISBETONITEHDAS TYÖMAA Infrabetonien valmistusohje (päivityksessä) InfraRYL Sillan betonirakenteet (2019/1) (päivitetty ) (Suola)pakkaskestävyys: P-luvut Ohjeita: 3

4 SFS 7022 Betoni. Standardin SFS-EN 206 käyttö Suomessa Euroopan laajuinen (CEN) betonin materiaalistandardi SFS-EN 206: A1:2016 Betoni. Määrittely, ominaisuudet, valmistus ja vaatimustenmukaisuus SFS 7022 Sisältää kansallisia vaatimuksia Suomessa toteutettaville (talon)rakennuskohteille standardia SFS-EN 206 täydentäen. => Luetaan yhdessä SFS-EN 206 kanssa ja noudattaa sen periaatteita. Laatinut Suomen kansallinen Betonin standardoinnin tukiryhmä (RTT ry) Molemmissa standardeissa sama kappalenumerointi 4

5 SFS 7022 Betoni. Standardin SFS-EN 206 käyttö Suomessa Standardin sisältö: Termit, määritelmät, merkinnät ja lyhenteet Betonia koskevat vaatimukset ja todentamismenetelmät Betonin määrittely Vaatimustenmukaisuuden valvonta ja vaatimustenmukaisuuden ehdot Laadunvalvonta Liite A (velvoittava) Betonin pakkasenkestävyyden laadunvalvonta ja vaatimustenmukaisuuden toteaminen Liite B (opastava) Standardin SFS-EN 206:2014 opastavien liitteiden käyttö Liite C (velvoittava) Standardin EN 206 mukaisen sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmän käyttö Suomessa Liite D (opastava) F-lukutaulukko ja laadunvalvontakokeiden ilmamäärän vaihtelualueita Kirjallisuus Merkittävimmät muutokset edelliseen versioon nähden 5

6 SFS 7022 Muutoksia 2019 Sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmä lisätty. Viittaukset InfraRYLiin poistettu F-lukumenettelyä selitetty. Ilmamäärämittausten toleransseja täsmennetty. Pakkasenkestävyyden testaustaajuuksia selkeytetty. 6

7 SFS 7022 Muutoksia 2019 / Liite C. (velvoittava) Standardin EN 206 mukaisen sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmän käyttö Suomessa Tietty seosaine voidaan ottaa täysimääräisesti huomioon vesi-sementtisuhteen ja sementtimäärän laskennassa, kun osoitetaan, että sen lujuus- ja säilyvyysominaisuudet ovat vastaavat kuin samankaltaisen sementin. Sallittu rasitusluokissa XC, XF (XF1, XF3), XS ja XD: 100 v mutta XF2 ja XF4: 50 v Ei XA 7

8 SFS 7022 Muutoksia 2019 / Liite C. (velvoittava) Sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmä Vaiheet valitaan vertailusementti (SFS-EN 197-1) testataan onko ehdokasbetonilla (tutkittava sideaineyhdistelmä) samankaltainen lujuus ja säilyvyys ko. rasitusluokassa kuin vertailubetonilla (vertailusementti) toteutetaan seosaineen jatkuva laadunvalvonta ja sen varmennus Vastaavuuden toteava toimielin vahvistaa vastaavuuden: seosaineen valmistuspaikkakohtainen voimassa 5 vuotta. Vastaavuuden toteava toimielin tällä hetkellä BY / Lisäainejaos 8

9 SFS 7022 Muutoksia 2019 / Liite C. (velvoittava) Sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmä Hakemus: tutkittava sideaineyhdistelmä ja maksimi seosaineen osuus sideaineen määrästä SFS-EN mukainen sementti (sementit) SFS-EN 206 mukainen tyypin I tai tyypin II seosaine vertailtavana käytetty sementti (vertailusementti) seosaineen laatutiedot riittävällä tarkkuudella rasitusluokat, joille hyväksyntää haetaan testausohjelma periaatteet ja testimenetelmät rasitusluokittain (ks. Liite C.) testibetonien valmistuspaikka ja koestus (akkreditoitu laboratorio) jatkuva laadunvalvonta seosaineen valmistuspaikkakohtaisesti seosaineen valmistuslaitoskohtainen laadunvalvontasuunnitelma 9

10 SFS 7022 Muutoksia 2019 / Liite C. (velvoittava) Sideaineyhdistelmien vastaavien toiminnallisten ominaisuuksien menetelmä Vaatimuksenmukaisuuden arviointi : 10

11 SFS 7022 Muutoksia 2019 / Koostumustaulukko (2-FI) Taul. 2-FI Betonin sideaineelle asetettavat vaatimukset: Masuunikuonan seosainekerroin kaikissa rasitusluokissa 1,0 (Sulfaattirasitus (XA2 ja XA3): myös sementtilaatu CEM I-SR0 sallittu) XF2 & XF4 (II/A-LL, II/A-M, II/B-M) Kalkkikivijauheen osuus enintään %. 11

12 SFS 7022 Muutoksia 2019 / Koostumustaulukot (3-FI ja 4-FI) Taulukot 3 ja 4-FI Betonin koostumukselle ja kovettuneen betonin ominaisuuksille asetettavat vaatimukset, suunniteltu käyttöikä 50 tai 100 vuotta: Kaikkiin XF-luokkiin lisätty vähimmäislujuusluokat XF4 50 v: vähimmäisilmamäärä 5,0 % XF2 ja XF4 100 v: koostumus- ja vähimmäisilmavaatimukset lisätty (poistettu kaikki viittaukset InfraRYLiin) XF2 ja XF4 koostumus- ja vähimmäisilmamäärävaatimuksista ei voi poiketa (sallittiin ennen P-lukumenettelyn kautta), mutta mikäli havaitaan, että rasitusluokkien XF2 tai XF4 betoni ei täyttänyt taulukoiden 2-FI ja 3-FI tai 4-FI vaatimuksia, vaatimuksenmukaisuus voidaan osoittaa liitteen A taulukon A.1-FI sarakkeen 3 mukaisella pakkaskokeella. 12

13 SFS 7022 Muutoksia 2019 / Koostumustaulukot (3-FI ja 4-FI) 13

14 SFS 7022 Muutoksia 2019 / Koostumustaulukot (3-FI ja 4-FI) 14

15 SFS 7022 Muutoksia 2019 / 9. Laadunvalvonta Testauspalvelua suorittavalta ulkopuoliselta testauslaitokselta, edellytetään kyseeseen tulevan testimenetelmän akkreditointia tässä listattujen testien osalta: SFS 5447 Betoni. Säilyvyys. Jäädytys-sulatuskestävyys SFS-EN Betonin, laastin ja juotoslaastin lisäaineet. Testausmenetelmät. Osa 11: Kovettuneen betonin ilmahuokosominaisuuksien määritys SFS-EN Kovettuneen betonin testaus. Osa 1: Muoto, mitat ja muut koekappaleiden ja muottien vaatimukset SFS-EN Kovettuneen betonin testaus. Osa 3: Koekappaleiden puristuslujuus SFS-EN Kovettuneen betonin testaus. Osa 5: Koekappaleiden taivutuslujuus SFS-EN Kovettuneen betonin testaus. Osa 6: Koekappaleiden halkaisuvetolujuus SFS-EN Kovettuneen betonin testaus. Osa 7: Kovettuneen betonin tiheys CEN/TS Kovettuneen betonin testaus. Osa 9: Jäädytys-sulatuskestävyys jäänpoistoaineilla. Pintarapautuminen CEN/TR Betonin jäädytys-sulatuskestävyyden testaus. Sisäinen vaurio VTT TEST R Betonin ilmahuokosparametrien määritys ohuthieistä Ei koske betonin valmistajan suorittamaa omaan laadunvalvontaan sisältyvää testausta. 15

16 SFS 7022 / F-luvun laskenta (XF1 & XF3) Betonin vähimmäisilmamäärä (I min ) määräytyy rasitusluokan, suunnitellun käyttöiän sekä kiviaineksen ylänimellisrajan perusteella. Vähimmäisilmamäärä annetaan taulukoissa 3-FI ja 4-FI, mutta sen ei tarvitse täyttyä, mikäli F-lukuvaatimus täyttyy XF1- tai XF3-luokassa. F-luku lasketaan kaavasta A-1. 16

17 SFS 7022 / F-luvun laskenta (XF1 & XF3) Uusi Liite D / Taulukko D.1-FI valmiiksi laskettuja F-luvun arvoja: vesi-sementtisuhteen Ilmamäärän ja kiviaineksen ylänimellisrajan funktiona. 17

18 SFS 7022 Muutoksia 2019 / Ilmamäärä Tavoiteilmamäärä (I tavoite ) Betonin valmistaja valitsee reseptikohtaisesti tuotannon tavoiteilmamäärän vähintään vähimmäisilmamäärän suuruinen (Taulukko 3-FI tai 4-FI tai F-luku) voi olla korkeampi (=> riittävä huokosjako), mutta ei suositella > 7 %. Ennakko- ja tasokokeet, ilmamäärä oltava vähintään vähimmäisilmamäärän suuruinen saa ylittää tavoiteilmamäärän korkeintaan 1 %-yksiköllä Jatkuva laadunvalvonta, ilmamäärä yksittäinen mittaustulos saa alittaa tavoiteilmamäärän 1%-yksiköllä yksittäinen mittaustulos saa ylittää tavoiteilmamäärän 2,5 %-yksiköllä mikäli ylitys > 2,5 %-yksikköä: - kyseisestä betoniannoksesta määritetään puristuslujuus kahdella ylimääräisellä laadunvalvonnan koekappaleella tai - betoniannos hylätään => mikäli ylitys > 5 %-yksikköä: - betoniannos hylätään aina Lisäksi kun ylitys > 2,5 %-yksikköä => seuraavasta lisähuokostetusta betoniannoksesta tulee mitata ilmapitoisuus 18

19 SFS 7022 Muutoksia 2019 / Ilmamäärä I tavoite ei suositella > 7 % 19

20 SFS 7022 Muutoksia 2019 / Ilmamäärän mittaustaajuus 20

21 SFS 7022 Muutoksia 2019 / Ilmamäärän mittaus ei mahdollista Vähimmäis-ilmamäärävaatimusta (I min ) ei tarvitse noudattaa: Ilmamäärää ei (SFS-EN ) pystytä määrittämään betonointimenetelmä edellyttää betonimassalta sellaisia ominaisuuksia (esim. alhainen notkeus) pakkasenkestävyyttä parantavan lisäaineen tyyppi ( mikrohuokostin ) Tällöin pakkasenkestävyys todetaan Liitteen A taulukon A.1-FI sarakkeen 2 tai 3 mukaisella pakkaskokeella. Pakkasenkestävyystestin koekappaleen valmistuksessa ei ole mahdollista käyttää vastaavaa betonin tiivistysmenetelmää kuin rakenneosaa tai betonielementtiä valettaessa (esim. ontelolaatta, ruiskubetoni, ) testikoekappaleet irrotetaan kovettuneesta rakenneosasta tai betonielementistä - näytteet otetaan jokaisesta arvosteluerästä, jotka on valmistettu yhdenmukaisina pidettävissä olosuhteissa. 21

22 SFS 7022 Muutoksia 2019 / Pakkasenkestävyys, tasokokeet 22

23 SFS 7022 Muutoksia 2019 / Pakkasenkestävyyden testaus XF2 ja XF4: poistettu huokosjakotestit 50 vuoden kohdalta lisätty rapaumarajat 100 vuoden kohdalle 23

24 Lisätietoja:
