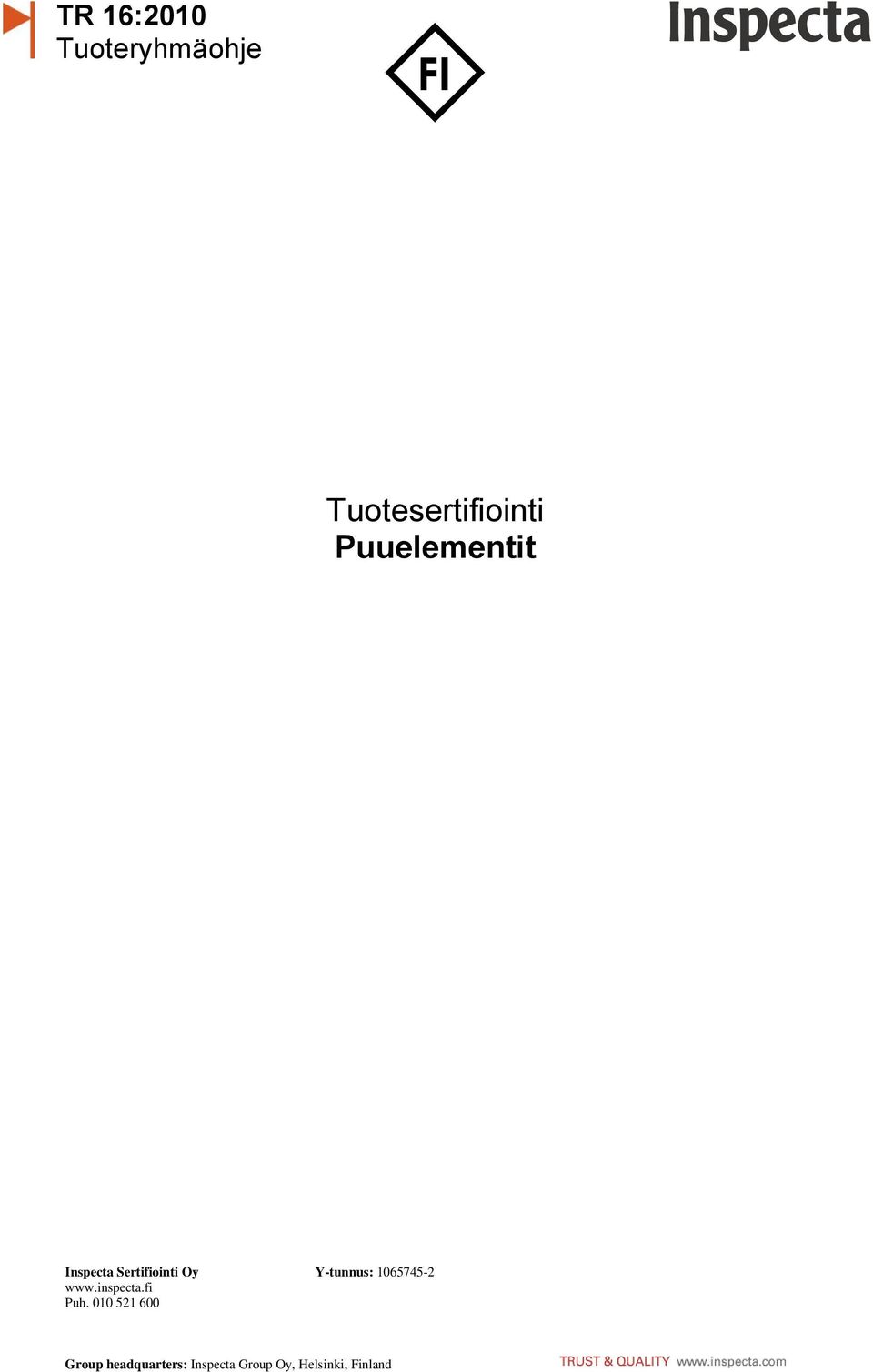

1 TR 16:2010 Tuoteryhmäohje Tuotesertifiointi Puuelementit Inspecta Sertifiointi Oy Y-tunnus: Puh Group headquarters: Inspecta Group Oy, Helsinki, Finland

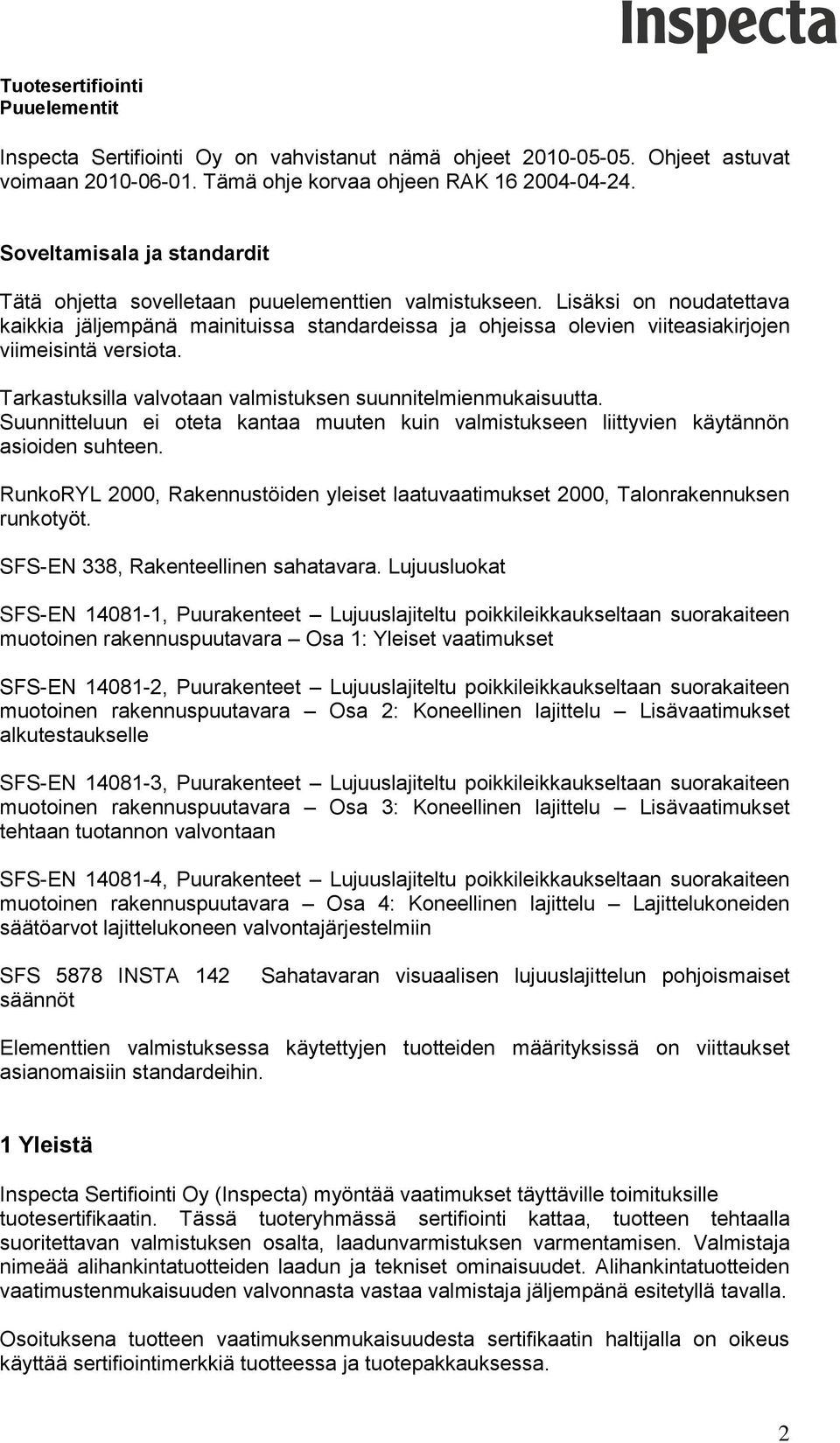

2 Tuotesertifiointi Puuelementit Inspecta Sertifiointi Oy on vahvistanut nämä ohjeet Ohjeet astuvat voimaan Tämä ohje korvaa ohjeen RAK Soveltamisala ja standardit Tätä ohjetta sovelletaan puuelementtien valmistukseen. Lisäksi on noudatettava kaikkia jäljempänä mainituissa standardeissa ja ohjeissa olevien viiteasiakirjojen viimeisintä versiota. Tarkastuksilla valvotaan valmistuksen suunnitelmienmukaisuutta. Suunnitteluun ei oteta kantaa muuten kuin valmistukseen liittyvien käytännön asioiden suhteen. RunkoRYL 2000, Rakennustöiden yleiset laatuvaatimukset 2000, Talonrakennuksen runkotyöt. SFS-EN 338, Rakenteellinen sahatavara. Lujuusluokat SFS-EN , Puurakenteet Lujuuslajiteltu poikkileikkaukseltaan suorakaiteen muotoinen rakennuspuutavara Osa 1: Yleiset vaatimukset SFS-EN , Puurakenteet Lujuuslajiteltu poikkileikkaukseltaan suorakaiteen muotoinen rakennuspuutavara Osa 2: Koneellinen lajittelu Lisävaatimukset alkutestaukselle SFS-EN , Puurakenteet Lujuuslajiteltu poikkileikkaukseltaan suorakaiteen muotoinen rakennuspuutavara Osa 3: Koneellinen lajittelu Lisävaatimukset tehtaan tuotannon valvontaan SFS-EN , Puurakenteet Lujuuslajiteltu poikkileikkaukseltaan suorakaiteen muotoinen rakennuspuutavara Osa 4: Koneellinen lajittelu Lajittelukoneiden säätöarvot lajittelukoneen valvontajärjestelmiin SFS 5878 INSTA 142 säännöt Sahatavaran visuaalisen lujuuslajittelun pohjoismaiset Elementtien valmistuksessa käytettyjen tuotteiden määrityksissä on viittaukset asianomaisiin standardeihin. 1 Yleistä Inspecta Sertifiointi Oy (Inspecta) myöntää vaatimukset täyttäville toimituksille tuotesertifikaatin. Tässä tuoteryhmässä sertifiointi kattaa, tuotteen tehtaalla suoritettavan valmistuksen osalta, laadunvarmistuksen varmentamisen. Valmistaja nimeää alihankintatuotteiden laadun ja tekniset ominaisuudet. Alihankintatuotteiden vaatimustenmukaisuuden valvonnasta vastaa valmistaja jäljempänä esitetyllä tavalla. Osoituksena tuotteen vaatimuksenmukaisuudesta sertifikaatin haltijalla on oikeus käyttää sertifiointimerkkiä tuotteessa ja tuotepakkauksessa. 2

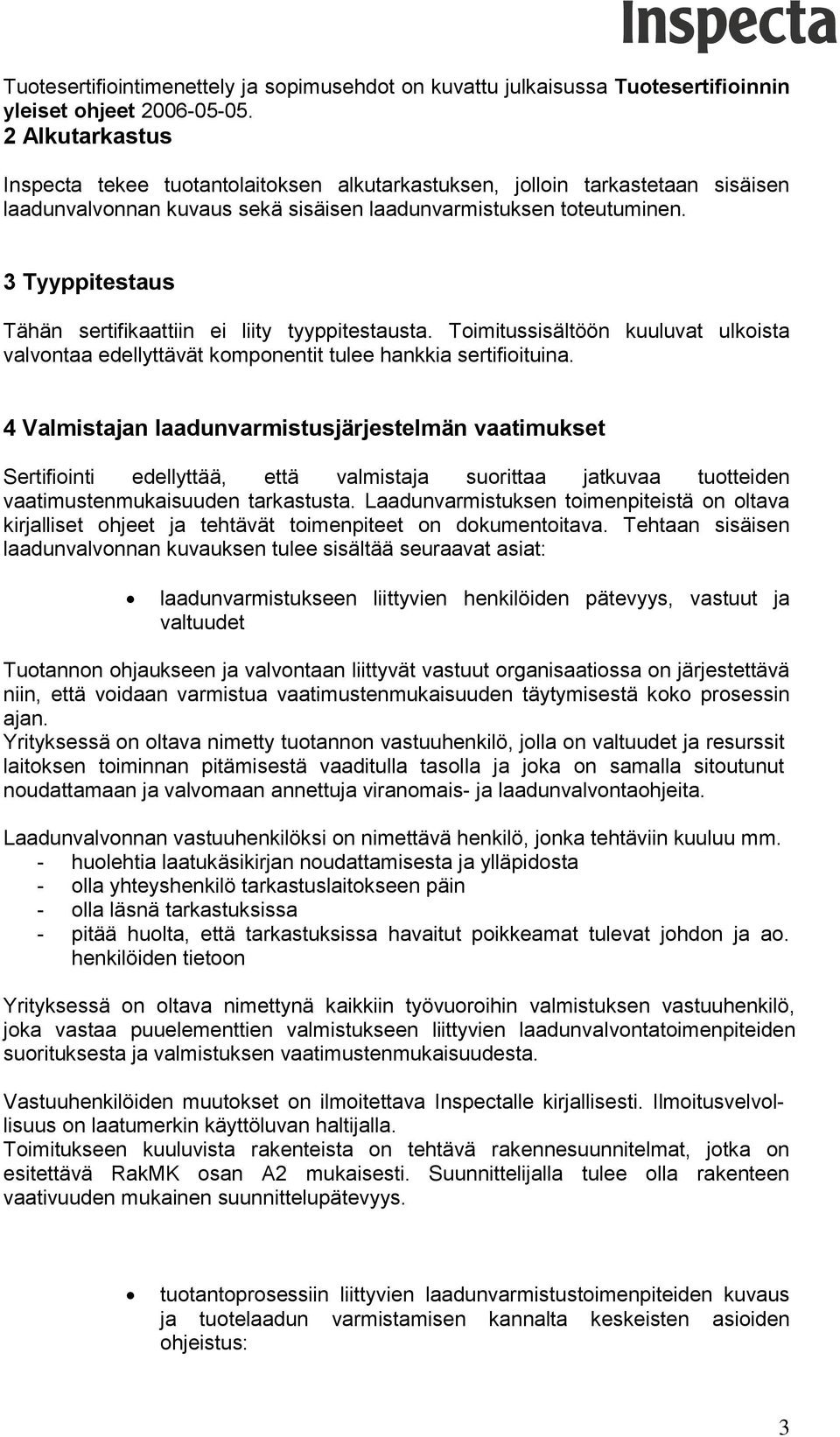

3 Tuotesertifiointimenettely ja sopimusehdot on kuvattu julkaisussa Tuotesertifioinnin yleiset ohjeet Alkutarkastus Inspecta tekee tuotantolaitoksen alkutarkastuksen, jolloin tarkastetaan sisäisen laadunvalvonnan kuvaus sekä sisäisen laadunvarmistuksen toteutuminen. 3 Tyyppitestaus Tähän sertifikaattiin ei liity tyyppitestausta. Toimitussisältöön kuuluvat ulkoista valvontaa edellyttävät komponentit tulee hankkia sertifioituina. 4 Valmistajan laadunvarmistusjärjestelmän vaatimukset Sertifiointi edellyttää, että valmistaja suorittaa jatkuvaa tuotteiden vaatimustenmukaisuuden tarkastusta. Laadunvarmistuksen toimenpiteistä on oltava kirjalliset ohjeet ja tehtävät toimenpiteet on dokumentoitava. Tehtaan sisäisen laadunvalvonnan kuvauksen tulee sisältää seuraavat asiat: laadunvarmistukseen liittyvien henkilöiden pätevyys, vastuut ja valtuudet Tuotannon ohjaukseen ja valvontaan liittyvät vastuut organisaatiossa on järjestettävä niin, että voidaan varmistua vaatimustenmukaisuuden täytymisestä koko prosessin ajan. Yrityksessä on oltava nimetty tuotannon vastuuhenkilö, jolla on valtuudet ja resurssit laitoksen toiminnan pitämisestä vaaditulla tasolla ja joka on samalla sitoutunut noudattamaan ja valvomaan annettuja viranomais- ja laadunvalvontaohjeita. Laadunvalvonnan vastuuhenkilöksi on nimettävä henkilö, jonka tehtäviin kuuluu mm. - huolehtia laatukäsikirjan noudattamisesta ja ylläpidosta - olla yhteyshenkilö tarkastuslaitokseen päin - olla läsnä tarkastuksissa - pitää huolta, että tarkastuksissa havaitut poikkeamat tulevat johdon ja ao. henkilöiden tietoon Yrityksessä on oltava nimettynä kaikkiin työvuoroihin valmistuksen vastuuhenkilö, joka vastaa puuelementtien valmistukseen liittyvien laadunvalvontatoimenpiteiden suorituksesta ja valmistuksen vaatimustenmukaisuudesta. Vastuuhenkilöiden muutokset on ilmoitettava Inspectalle kirjallisesti. Ilmoitusvelvollisuus on laatumerkin käyttöluvan haltijalla. Toimitukseen kuuluvista rakenteista on tehtävä rakennesuunnitelmat, jotka on esitettävä RakMK osan A2 mukaisesti. Suunnittelijalla tulee olla rakenteen vaativuuden mukainen suunnittelupätevyys. tuotantoprosessiin liittyvien laadunvarmistustoimenpiteiden kuvaus ja tuotelaadun varmistamisen kannalta keskeisten asioiden ohjeistus: 3

4 - materiaalien vastaanotto ja tarkistukset tuotantoon otettaessa - tuotannossa käytettävien koneiden huolto- ja käyttöohjeet - puutavaran visuaalinen lajittelu ja lujuuslajittelu - laadunvalvonta työn suorituksessa (työpistekohtaiset ohjeet) - elementeissä käytettävien materiaalien ja komponenttien toimittajien valvonta ja auditoinnit raaka-aineiden ja valmiiden tuotteiden tarkastus ja testaus: Kosteusmittauksia suoritetaan siten, että tulos parhaiten vastaa tutkittavan erän kosteuden raja-arvoja. Mittaukset otetaan pintapuusta noin kolmanneksen syvyydeltä puutavaran paksuudesta. Mittaustulosten keskiarvon on oltava alle vaaditun ja korkeintaan yksi mittaustulos kymmenestä saa olla enintään 3 %-yksikköä yli sallitun keskiarvon. Mittaustuloksista kirjataan pöytäkirjaan minimi, maksimi ja keskiarvo. Riittävillä mittauksilla on varmistettava, että asetetut puutavaran poikkileikkauksen mittatoleranssit eivät ylity. Käytettävästä raaka-aineesta on kirjattava jokaisesta valmistuserästä vähintään kymmenen mittauksen minimi ja maksimi arvot paksuudesta ja leveydestä. Mittatoleranssi on alle 100 mm:n mitoissa ±1 mm ja yli 100 mm:n mitoissa 1,5 %. mittalaitteet ja testausvälineet sekä niiden tarkastus ja kalibrointi: Sisäisessä laadunvalvonnassa käytettävien mittalaitteiden käytöstä ja kalibroinnista on oltava kirjalliset ohjeet. Mittalaitteisiin on merkittävä seuraavan kalibroinnin ajankohta. Osan mittalaitteista voi tarkistaa ulkoisen tarkastuksen yhteydessä vertaamalla niiden näyttöä tarkastajan mittalaitteisiin. Nämä on sovittava erikseen tarkastajan kanssa ja merkittävä mittalaiteluetteloon. Kosteusmittauksia varten on laitoksella oltava luotettava kosteusmittari. Sellaisena voidaan pitää sähkövastusmittaria, jossa on mahdollisuus puulajin ja lämpötilan valintaan ja jonka anturissa on eristetyt piikit. Mittarissa on käytettävä tarkastajan määrittämiä asetusarvoja, jotka on merkittävä selvästi näkyviin mittalaitteeseen. Mittariin, jossa ei ole lämpötilan valintamahdollisuutta, on merkittävä lisäksi eri lämpötiloissa huomioitavat kosteusarvon korjaukset. Puutavaran poikkileikkausmittojen valvontaan on oltava työntömitta, jonka lukematarkkuus on 0,1 mm. Pituusmittojen valvontaan käytettävien rullamittojen tulee olla tarkkuusluokkaa II. tuotteen käsittely, jos se ei läpäise laadunvalvontatestejä tuotteiden pakkaus, merkintä ja varastointi reklamaatioiden käsittely ja kirjaaminen laadunvalvonnan tulosten dokumentointi ja arkistointi: Tuotannon eri vaiheissa tehtävistä laadunvalvonnan toimenpiteistä pidetään pöytäkirjaa/kirjanpitoa - vastaanottotarkastukset - kosteusmittaukset - mittojen valvonta - työpistekohtaiset tarkistukset 4

5 Toimitettavaan tuotteeseen tai sen mukana oleviin asiakirjoihin tehtyjen merkintöjen avulla on pystyttävä jäljittämään kaikki laadunvalvonnan tiedostot. Laadunvalvonnan muistiinpanoja tulee säilyttää vähintään kymmenen vuotta. 5 Tarkastuskäynnit ja ulkoiset tuotetestaukset Tarkastuskäynti tehdään vähintään kaksi kertaa vuodessa, tällöin tarkastetaan valmistuksen laadunvarmistuksen toteutuminen ja kirjattujen ohjeiden noudattaminen. Tarkastus tehdään pääsääntöisesti ennalta ilmoittamatta. Tarkastajalla on aina oikeus määrätä valmistetuista tuotteista kappaleita testattavaksi lisäselvitysten saamiseksi. Niitä voidaan ottaa valmistajan tiloista, jälleenmyyjiltä tai asiakkailta. Lisäselvityksiä vaativissa tilanteissa otettujen koekappaleiden testaamisesta aiheutuneista kuluista vastaa sertifikaatin haltija. 6 Muutokset Laadunvalvonnasta vastaavan henkilön ja sertifikaattiin ilmoitetun vastuuhenkilön vaihtuminen on ilmoitettava Inspectalle. Tuotanto-olosuhteiden muuttuessa oleellisesti on tehdyistä toimenpiteistä lähetettävä tieto Inspectalle. 7 Merkintä Toimitus tulee merkitä leimalla, tarralla tai muulla vastaavalla tavalla. Merkintä voi olla myös arvokilpi rakennuksen seinässä. Merkintä voi olla osana laajempaa informaatiota. Kokonaisuus on hyväksytettävä tarkastajalla ennen käyttöönottoa. Esim. FI-merkki, EL, sertifikaatin nro xxxx EL XXXX Elementtitalot Oy Lisäksi leimaan on merkittävä tunniste, jonka avulla toimituksen valmistuksen laadunvalvontatiedostot pystytään jäljittämään. Leimassa saa olla valmistajan tunnus tai logo edellä esitetyn merkkisarjan jatkeena. 8 Hyväksytyt testauslaitokset Sertifikaatti ei edellytä säännön mukaista testaamista. 5
