Fläkt WOODs pm-moottori JA TAAJUUSMUUTTAJA FC102

Koko: px
Aloita esitys sivulta:

Download "Fläkt WOODs pm-moottori JA TAAJUUSMUUTTAJA FC102"

Transkriptio

1 AIR COMFORT AIR TREATMENT 9191 FI Fläkt WOODs pm-moottori JA TAAJUUSMUUTTAJA FC102» ASENNUS- JA HUOLTO-OHJE Moottoria voi käyttää vain toimitukseen kuuluvan pyörimisnopeuden säätimen (erityinen taajuusmuuttaja) kanssa. PM-moottoria ei voi kytkeä suoraan sähköverkko. Sähköiskun vaara: Moottorin liittimet voivat puhallinpyörän pyöriessä vielä olla jännitteelliset, vaikka syöttö sähköverkosta katkaistu. Varmistu, että puhallinpyörä ei pyöri ennen kuin avaat kytkentärasian tai sen ollessa auki. Yleistä PM-moottori korkean hyötysuhteen kestomagneettimoottori (Permanent Magnet) Sallittu ympäristön lämpötila -15 C C, korkeuteen 1000 mpy asti. Asennustapa: IEC IM B3 Pyörimisnopeussäätimen tulojännite: 400 VAC Suojausluokka: F. Lämpötilan nousu luokka B (TEFC-rakenne) Kotelointiluokka IP55 koko sarjalla Pienemmät mitat TAAJUUSMUUTTAJA PM-MOOTTORI RELE 1 RELE 2 kytkentäkaavio Pyörimisnopeuden säätimen ja moottorin saa asentaa vain valtuutettu sähköasentaja, jolla riittävät tiedot pyörimisnopeussäätöisten käyttöjen (taajuusmuuttajien) asentamisesta ja EMC-turvallisuudesta. Kaikkien kaapelien täytyy täyttää johdinpinta-alaa ja ympäristön lämpötilaa koskevat kansalliset ja paikalliset määräykset. KÄYNNISTYS/ PYSÄYTYS OHJAUSVIESTI V HÄLYTYS RAKENNUSAUTOMAATIO KÄYNTITIETO

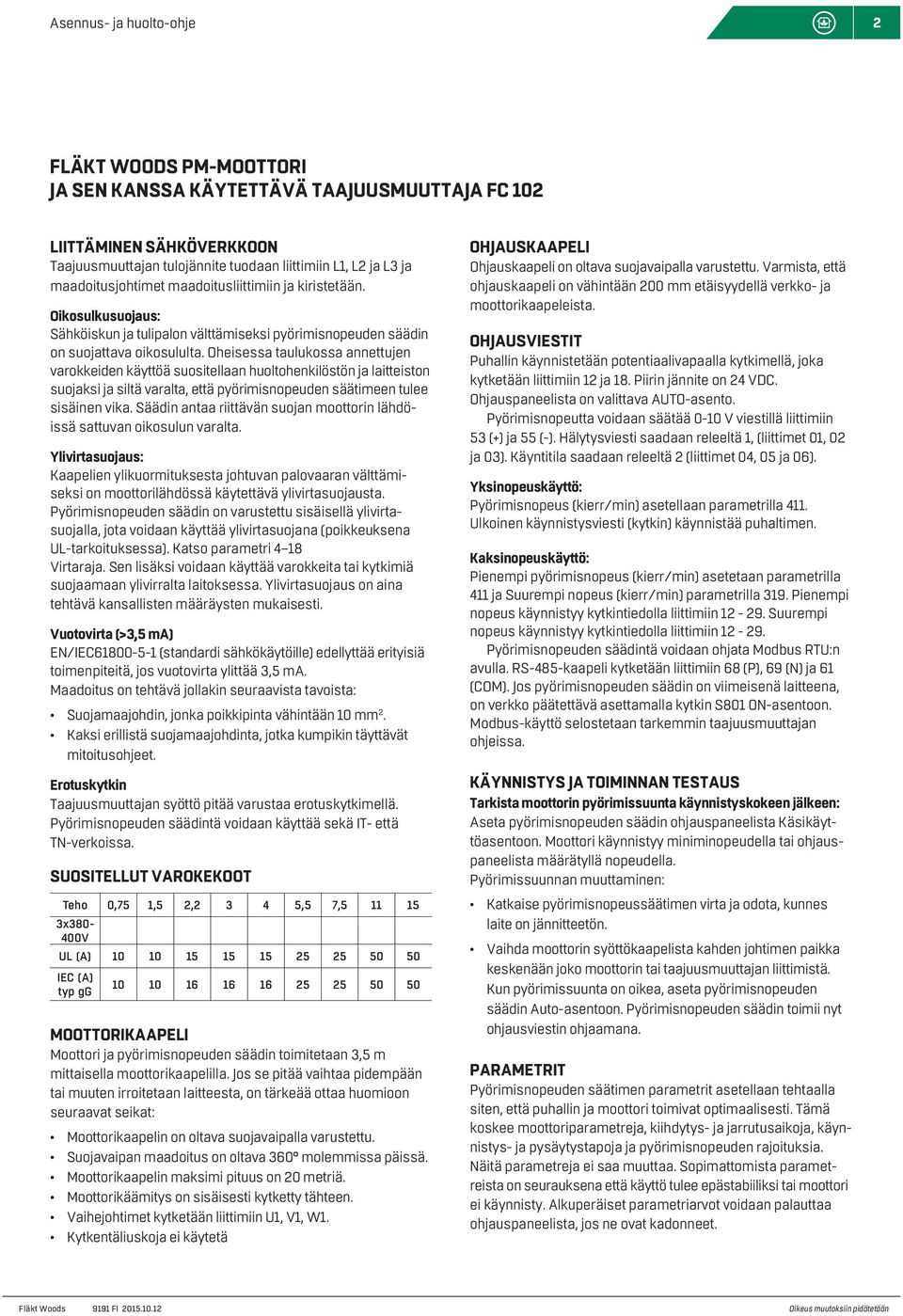

2 2 Liittäminen sähköverkko Taajuusmuuttajan tulojännite tuodaan liittimiin L1, L2 ja L3 ja maadoitusjohtimet maadoitusliittimiin ja kiristetään. Oikosulkusuojaus: Sähköiskun ja tulipal välttämiseksi pyörimisnopeuden säädin suojattava oikosululta. Oheisessa taulukossa annettujen varokkeiden käyttöä suositellaan huoltohenkilöstön ja laitteist suojaksi ja siltä varalta, että pyörimisnopeuden säätimeen tulee sisäinen vika. Säädin antaa riittävän suojan moottorin lähdöissä sattuvan oikosulun varalta. Ylivirtasuojaus: Kaapelien ylikuormituksesta johtuvan palovaaran välttämiseksi moottorilähdössä käytettävä ylivirtasuojausta. Pyörimisnopeuden säädin varustettu sisäisellä ylivirtasuojalla, jota voidaan käyttää ylivirtasuojana (poikkeuksena UL-tarkoituksessa). Katso parametri 4 18 Virtaraja. Sen lisäksi voidaan käyttää varokkeita tai kytkimiä suojaamaan ylivirralta laitoksessa. Ylivirtasuojaus aina tehtävä kansallisten määräysten mukaisesti. Vuotovirta (>3,5 ma) EN/IEC (standardi sähkökäytöille) edellyttää erityisiä toimenpiteitä, jos vuotovirta ylittää 3,5 ma. Maadoitus tehtävä jollakin seuraavista tavoista: Suojamaajohdin, jka poikkipinta vähintään 10 mm 2. Kaksi erillistä suojamaajohdinta, jotka kumpikin täyttävät mitoitusohjeet. Erotuskytkin Taajuusmuuttajan syöttö pitää varustaa erotuskytkimellä. Pyörimisnopeuden säädintä voidaan käyttää sekä IT- että TN-verkoissa. Suositellut varokekoot Teho 0,75 1,5 2, ,5 7, x V UL (A) IEC (A) typ gg Moottorikaapeli Moottori ja pyörimisnopeuden säädin toimitetaan 3,5 m mittaisella moottorikaapelilla. Jos se pitää vaihtaa pidempään tai muuten irroitetaan laitteesta, tärkeää ottaa huomio seuraavat seikat: Moottorikaapelin oltava suojavaipalla varustettu. Suojavaipan maadoitus oltava 360 molemmissa päissä. Moottorikaapelin maksimi pituus 20 metriä. Moottorikäämitys sisäisesti kytketty tähteen. Vaihejohtimet kytketään liittimiin U1, V1, W1. Kytkentäliuskoja ei käytetä Ohjauskaapeli Ohjauskaapeli oltava suojavaipalla varustettu. Varmista, että ohjauskaapeli vähintään 200 mm etäisyydellä verkko- ja moottorikaapeleista. Ohjausviestit Puhallin käynnistetään potentiaalivapaalla kytkimellä, joka kytketään liittimiin 12 ja 18. Piirin jännite 24 VDC. Ohjauspaneelista valittava AUTO-asento. Pyörimisnopeutta voidaan säätää 0-10 V viestillä liittimiin 53 (+) ja 55 (-). Hälytysviesti saadaan releeltä 1, (liittimet 01, 02 ja 03). Käyntitila saadaan releeltä 2 (liittimet 04, 05 ja 06). Yksinopeuskäyttö: Pyörimisnopeus (kierr/min) asetellaan parametrilla 411. Ulkoinen käynnistysviesti (kytkin) käynnistää puhaltimen. Kaksinopeuskäyttö: Pienempi pyörimisnopeus (kierr/min) asetetaan parametrilla 411 ja Suurempi nopeus (kierr/min) parametrilla 319. Pienempi nopeus käynnistyy kytkintiedolla liittimiin Suurempi nopeus käynnistyy kytkintiedolla liittimiin Pyörimisnopeuden säädintä voidaan ohjata Modbus RTU:n avulla. RS-485-kaapeli kytketään liittimiin 68 (P), 69 (N) ja 61 (COM). Jos pyörimisnopeuden säädin viimeisenä laitteena, verkko päätettävä asettamalla kytkin S801 ON-asento. Modbus-käyttö selostetaan tarkemmin taajuusmuuttajan ohjeissa. Käynnistys ja toiminnan testaus Tarkista moottorin pyörimissuunta käynnistyskokeen jälkeen: Aseta pyörimisnopeuden säädin ohjauspaneelista Käsikäyttöasento. Moottori käynnistyy miniminopeudella tai ohjauspaneelista määrätyllä nopeudella. Pyörimissuunnan muuttaminen: Katkaise pyörimisnopeussäätimen virta ja odota, kunnes laite jännitteetön. Vaihda moottorin syöttökaapelista kahden johtimen paikka keskenään joko moottorin tai taajuusmuuttajan liittimistä. Kun pyörimissuunta oikea, aseta pyörimisnopeuden säädin Auto-asento. Pyörimisnopeuden säädin toimii nyt ohjausviestin ohjaamana. Parametrit Pyörimisnopeuden säätimen parametrit asetellaan tehtaalla siten, että puhallin ja moottori toimivat optimaalisesti. Tämä koskee moottoriparametreja, kiihdytys- ja jarrutusaikoja, käynnistys- ja pysäytystapoja ja pyörimisnopeuden rajoituksia. Näitä parametreja ei saa muuttaa. Sopimattomista parametreista seurauksena että käyttö tulee epästabiiliksi tai moottori ei käynnisty. Alkuperäiset parametriarvot voidaan palauttaa ohjauspaneelista, jos ne ovat kadneet.

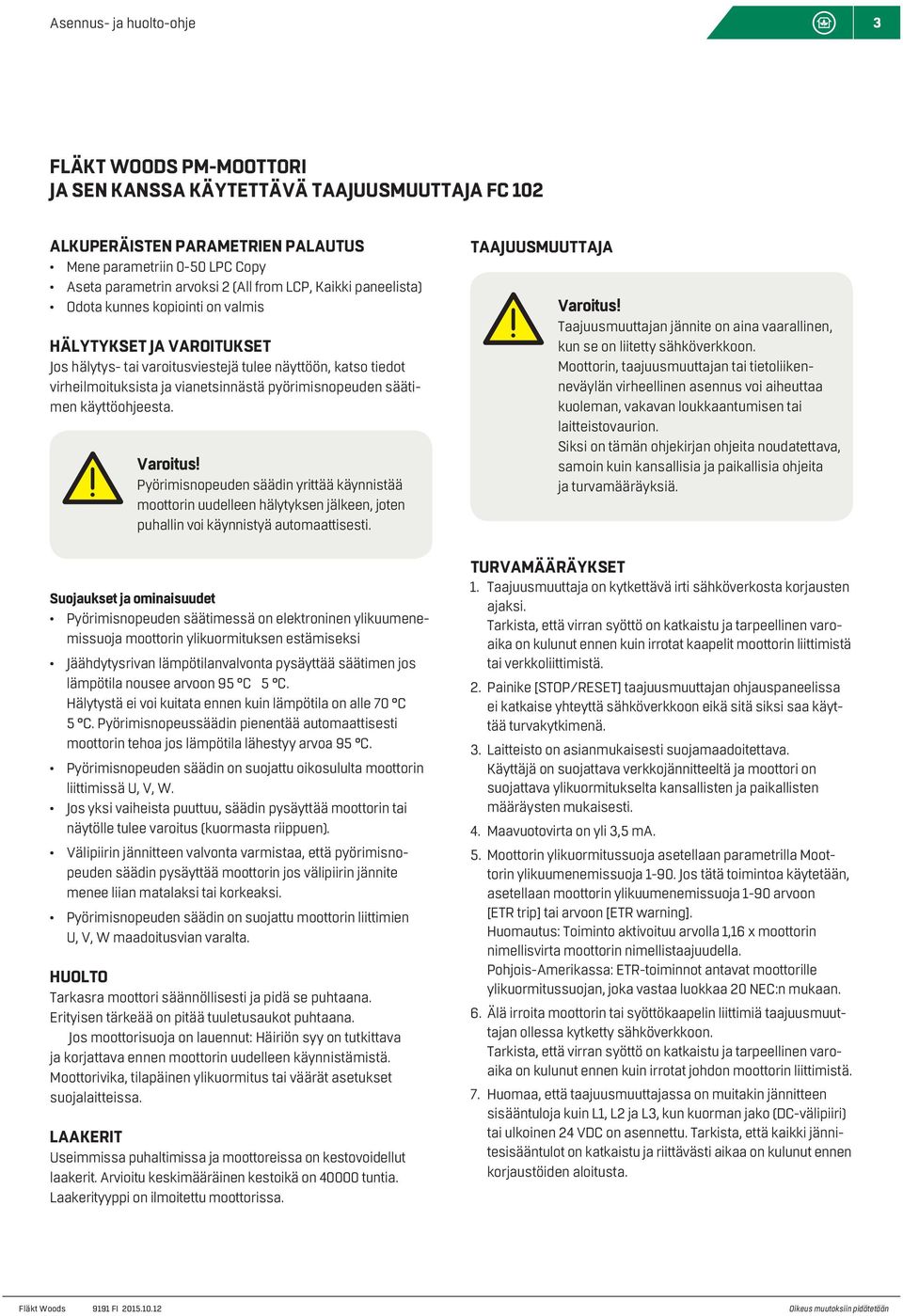

3 3 ALKUPERÄISTEN PARAMETRIEN PALAUTUS Mene parametriin 0-50 LPC Copy Aseta parametrin arvoksi 2 (All from LCP, Kaikki paneelista) Odota kunnes kopiointi valmis Hälytykset ja varoitukset Jos hälytys- tai varoitusviestejä tulee näyttöön, katso tiedot virheilmoituksista ja vianetsinnästä pyörimisnopeuden säätimen käyttöohjeesta. Varoitus! Pyörimisnopeuden säädin yrittää käynnistää moottorin uudelleen hälytyksen jälkeen, joten puhallin voi käynnistyä automaattisesti. Suojaukset ja ominaisuudet Pyörimisnopeuden säätimessä elektrinen ylikuumenemissuoja moottorin ylikuormituksen estämiseksi Jäähdytysrivan lämpötilanvalvta pysäyttää säätimen jos lämpötila nousee arvo 95 C ± 5 C. Hälytystä ei voi kuitata ennen kuin lämpötila alle 70 C 5 C. Pyörimisnopeussäädin pienentää automaattisesti moottorin tehoa jos lämpötila lähestyy arvoa 95 C. Pyörimisnopeuden säädin suojattu oikosululta moottorin liittimissä U, V, W. Jos yksi vaiheista puuttuu, säädin pysäyttää moottorin tai näytölle tulee varoitus (kuormasta riippuen). Välipiirin jännitteen valvta varmistaa, että pyörimisnopeuden säädin pysäyttää moottorin jos välipiirin jännite menee liian matalaksi tai korkeaksi. Pyörimisnopeuden säädin suojattu moottorin liittimien U, V, W maadoitusvian varalta. Huolto Tarkasra moottori säännöllisesti ja pidä se puhtaana. Erityisen tärkeää pitää tuuletusaukot puhtaana. Jos moottorisuoja lauennut: Häiriön syy tutkittava ja korjattava ennen moottorin uudelleen käynnistämistä. Moottorivika, tilapäinen ylikuormitus tai väärät asetukset suojalaitteissa. Laakerit Useimmissa puhaltimissa ja moottoreissa kestovoidellut laakerit. Arvioitu keskimääräinen kestoikä tuntia. Laakerityyppi ilmoitettu moottorissa. Taajuusmuuttaja Varoitus! Taajuusmuuttajan jännite aina vaarallinen, kun se liitetty sähköverkko. Moottorin, taajuusmuuttajan tai tietoliikenneväylän virheellinen asennus voi aiheuttaa kuoleman, vakavan loukkaantumisen tai laitteistovauri. Siksi tämän ohjekirjan ohjeita noudatettava, samoin kuin kansallisia ja paikallisia ohjeita ja turvamääräyksiä. Turvamääräykset 1. Taajuusmuuttaja kytkettävä irti sähköverkosta korjausten ajaksi. Tarkista, että virran syöttö katkaistu ja tarpeellinen varoaika kulunut ennen kuin irrotat kaapelit moottorin liittimistä tai verkkoliittimistä. 2. Painike [STOP/RESET] taajuusmuuttajan ohjauspaneelissa ei katkaise yhteyttä sähköverkko eikä sitä siksi saa käyttää turvakytkimenä. 3. Laitteisto asianmukaisesti suojamaadoitettava. Käyttäjä suojattava verkkojännitteeltä ja moottori suojattava ylikuormitukselta kansallisten ja paikallisten määräysten mukaisesti. 4. Maavuotovirta yli 3,5 ma. 5. Moottorin ylikuormitussuoja asetellaan parametrilla Moottorin ylikuumenemissuoja Jos tätä toimintoa käytetään, asetellaan moottorin ylikuumenemissuoja 1-90 arvo [ETR trip] tai arvo [ETR warning]. Huomautus: Toiminto aktivoituu arvolla 1,16 x moottorin nimellisvirta moottorin nimellistaajuudella. Pohjois-Amerikassa: ETR-toiminnot antavat moottorille ylikuormitussuojan, joka vastaa luokkaa 20 NEC:n mukaan. 6. Älä irroita moottorin tai syöttökaapelin liittimiä taajuusmuuttajan ollessa kytketty sähköverkko. Tarkista, että virran syöttö katkaistu ja tarpeellinen varoaika kulunut ennen kuin irrotat johd moottorin liittimistä. 7. Huomaa, että taajuusmuuttajassa muitakin jännitteen sisääntuloja kuin L1, L2 ja L3, kun kuorman jako (DC-välipiiri) tai ulkoinen 24 VDC asennettu. Tarkista, että kaikki jännitesisääntulot katkaistu ja riittävästi aikaa kulunut ennen korjaustöiden aloitusta.

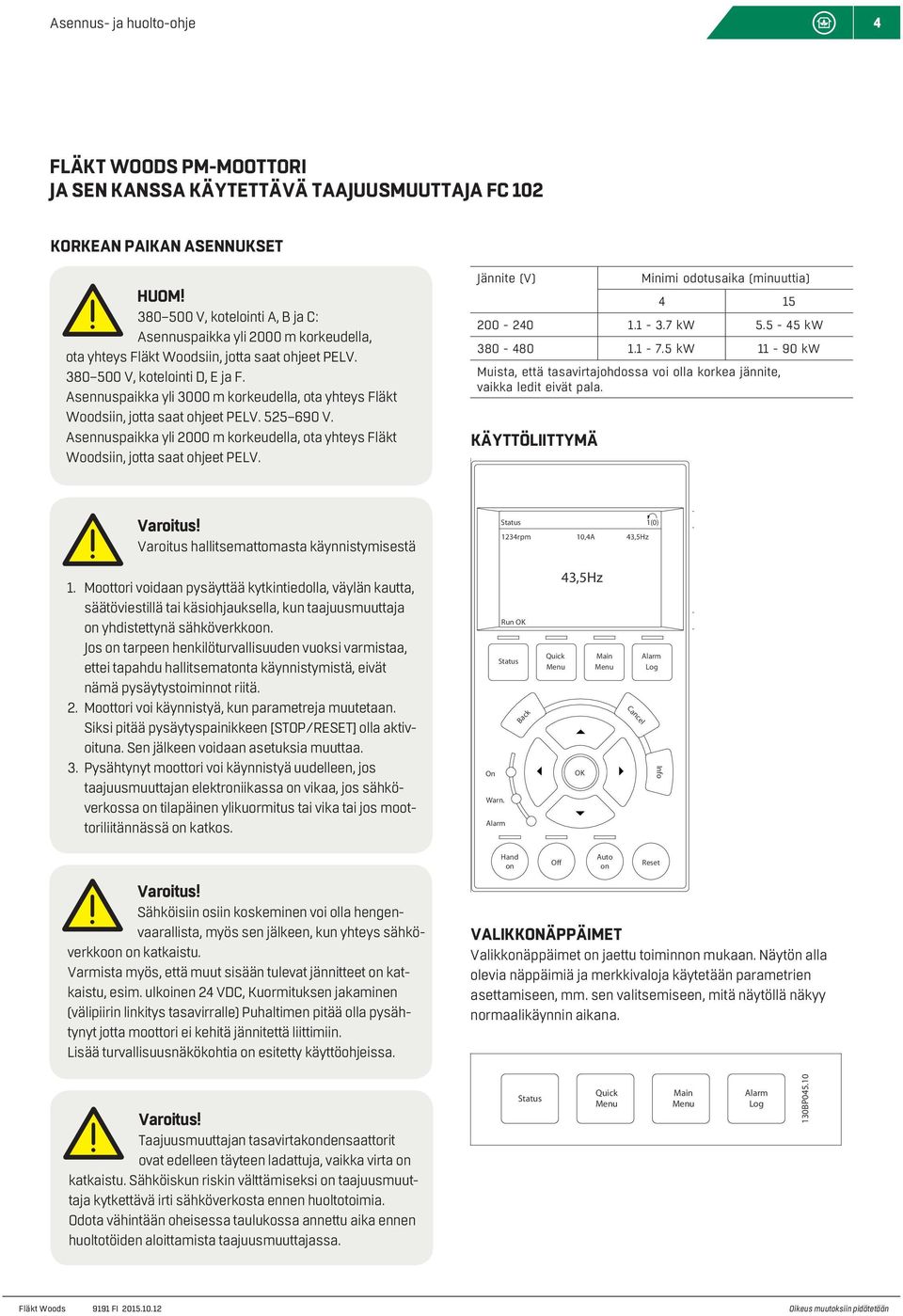

4 Info Asennus- ja huolto-ohje 4 Korkean paikan asennukset huom! V, kotelointi A, B ja C: Asennuspaikka yli 2000 m korkeudella, ota yhteys Fläkt Woodsiin, jotta saat ohjeet PELV V, kotelointi D, E ja F. Asennuspaikka yli 3000 m korkeudella, ota yhteys Fläkt Woodsiin, jotta saat ohjeet PELV V. Asennuspaikka yli 2000 m korkeudella, ota yhteys Fläkt Woodsiin, jotta saat ohjeet PELV. Jännite (V) Minimi odotusaika (minuuttia) kw kw kw kw Muista, että tasavirtajohdossa voi olla korkea jännite, vaikka ledit eivät pala. Käyttöliittymä Varoitus hallitsemattomasta käynnistymisestä Status 1(0) 1234rpm 10,4A 43,5Hz 1. Moottori voidaan pysäyttää kytkintiedolla, väylän kautta, säätöviestillä tai käsiohjauksella, kun taajuusmuuttaja yhdistettynä sähköverkko. Jos tarpeen henkilöturvallisuuden vuoksi varmistaa, ettei tapahdu hallitsematta käynnistymistä, eivät nämä pysäytystoiminnot riitä. 2. Moottori voi käynnistyä, kun parametreja muutetaan. Siksi pitää pysäytyspainikkeen [STOP/RESET] olla aktivoituna. Sen jälkeen voidaan asetuksia muuttaa. 3. Pysähtynyt moottori voi käynnistyä uudelleen, jos taajuusmuuttajan elektriikassa vikaa, jos sähköverkossa tilapäinen ylikuormitus tai vika tai jos moottoriliitännässä katkos. Run OK Status On Warn. Back Quick 43,5Hz OK Main Cancel Log Sähköisiin osiin koskeminen voi olla hengenvaarallista, myös sen jälkeen, kun yhteys sähköverkko katkaistu. Varmista myös, että muut sisään tulevat jännitteet katkaistu, esim. ulkoinen 24 VDC, Kuormituksen jakaminen (välipiirin linkitys tasavirralle) Puhaltimen pitää olla pysähtynyt jotta moottori ei kehitä jännitettä liittimiin. Lisää turvallisuusnäkökohtia esitetty käyttöohjeissa. Hand Off Auto Reset Valikkäppäimet Valikkäppäimet jaettu toiminn mukaan. Näytön alla olevia näppäimiä ja merkkivaloja käytetään parametrien asettamiseen, mm. sen valitsemiseen, mitä näytöllä näkyy normaalikäynnin aikana. Taajuusmuuttajan tasavirtakdensaattorit ovat edelleen täyteen ladattuja, vaikka virta katkaistu. Sähköiskun riskin välttämiseksi taajuusmuuttaja kytkettävä irti sähköverkosta ennen huoltotoimia. Odota vähintään oheisessa taulukossa annettu aika ennen huoltotöiden aloittamista taajuusmuuttajassa. Status Quick Main Log 130BP045.10

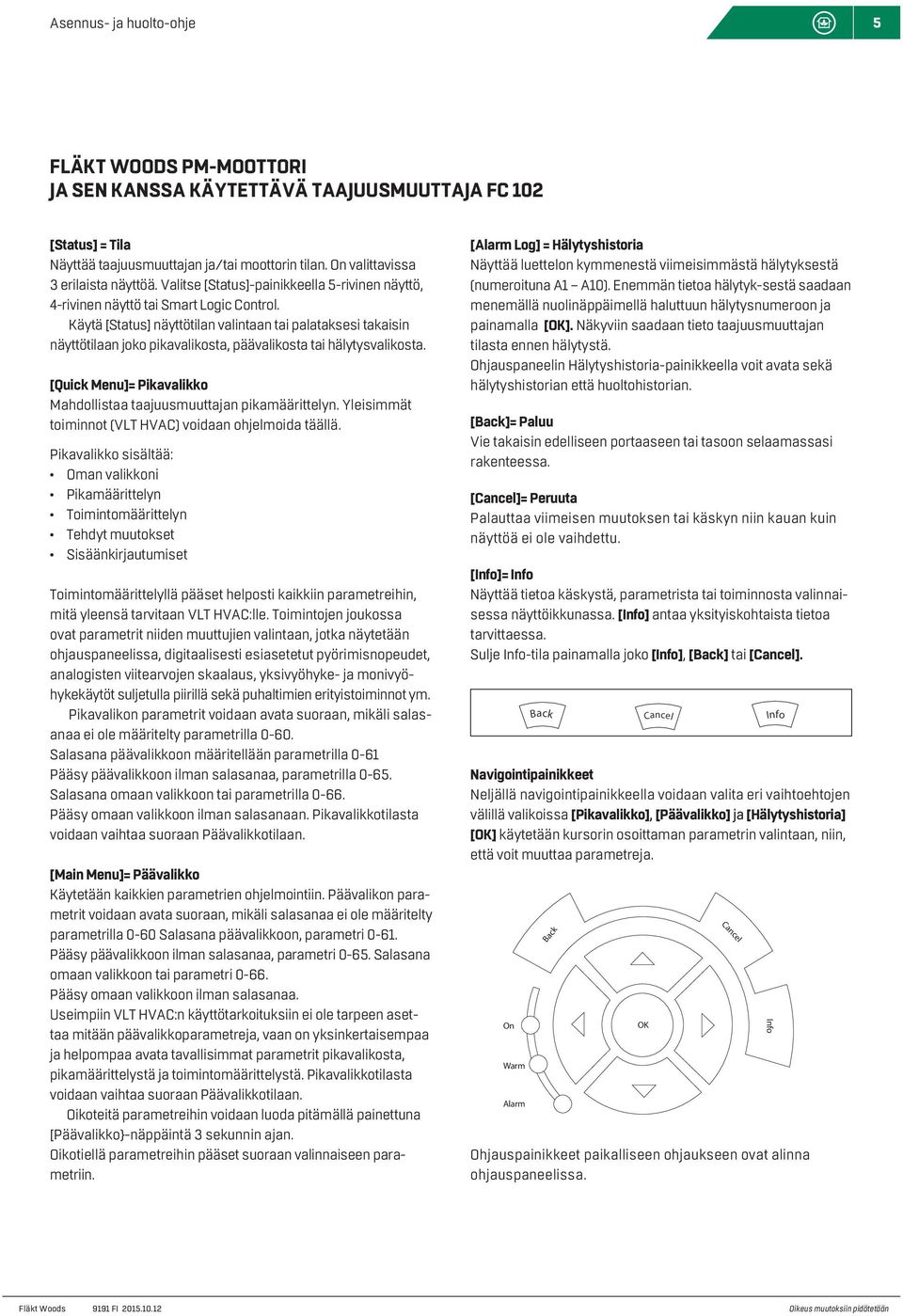

5 5 [Status] = Tila Näyttää taajuusmuuttajan ja/tai moottorin tilan. On valittavissa 3 erilaista näyttöä. Valitse [Status]-painikkeella 5-rivinen näyttö, 4-rivinen näyttö tai Smart Logic Ctrol. Käytä [Status] näyttötilan valintaan tai palataksesi takaisin näyttötilaan joko pikavalikosta, päävalikosta tai hälytysvalikosta. [Quick ]= Pikavalikko Mahdollistaa taajuusmuuttajan pikamäärittelyn. Yleisimmät toiminnot (VLT HVAC) voidaan ohjelmoida täällä. Pikavalikko sisältää: Oman valikki Pikamäärittelyn Toimintomäärittelyn Tehdyt muutokset Sisäänkirjautumiset Toimintomäärittelyllä pääset helposti kaikkiin parametreihin, mitä yleensä tarvitaan VLT HVAC:lle. Toimintojen joukossa ovat parametrit niiden muuttujien valintaan, jotka näytetään ohjauspaneelissa, digitaalisesti esiasetetut pyörimisnopeudet, analogisten viitearvojen skaalaus, yksivyöhyke- ja mivyöhykekäytöt suljetulla piirillä sekä puhaltimien erityistoiminnot ym. Pikavalik parametrit voidaan avata suoraan, mikäli salasanaa ei ole määritelty parametrilla Salasana päävalikko määritellään parametrilla 0-61 Pääsy päävalikko ilman salasanaa, parametrilla Salasana omaan valikko tai parametrilla Pääsy omaan valikko ilman salasanaan. Pikavalikkotilasta voidaan vaihtaa suoraan Päävalikkotilaan. [Main ]= Päävalikko Käytetään kaikkien parametrien ohjelmointiin. Päävalik parametrit voidaan avata suoraan, mikäli salasanaa ei ole määritelty parametrilla 0-60 Salasana päävalikko, parametri Pääsy päävalikko ilman salasanaa, parametri Salasana omaan valikko tai parametri Pääsy omaan valikko ilman salasanaa. Useimpiin VLT HVAC:n käyttötarkoituksiin ei ole tarpeen asettaa mitään päävalikkoparametreja, vaan yksinkertaisempaa ja helpompaa avata tavallisimmat parametrit pikavalikosta, pikamäärittelystä ja toimintomäärittelystä. Pikavalikkotilasta voidaan vaihtaa suoraan Päävalikkotilaan. Oikoteitä parametreihin voidaan luoda pitämällä painettuna [Päävalikko}-näppäintä 3 sekunnin ajan. Oikotiellä parametreihin pääset suoraan valinnaiseen parametriin. [ Log] = Hälytyshistoria Näyttää luettel kymmenestä viimeisimmästä hälytyksestä (numeroituna A1 A10). Enemmän tietoa hälytyk-sestä saadaan menemällä nuolinäppäimellä haluttuun hälytysnumero ja painamalla [OK]. Näkyviin saadaan tieto taajuusmuuttajan tilasta ennen hälytystä. Ohjauspaneelin Hälytyshistoria-painikkeella voit avata sekä hälytyshistorian että huoltohistorian. [Back]= Paluu Vie takaisin edelliseen portaaseen tai taso selaamassasi rakenteessa. [Cancel]= Peruuta Palauttaa viimeisen muutoksen tai käskyn niin kauan kuin näyttöä ei ole vaihdettu. [Info]= Info Näyttää tietoa käskystä, parametrista tai toiminnosta valinnaisessa näyttöikkunassa. [Info] antaa yksityiskohtaista tietoa tarvittaessa. Sulje Info-tila painamalla joko [Info], [Back] tai [Cancel]. Navigointipainikkeet Neljällä navigointipainikkeella voidaan valita eri vaihtoehtojen välillä valikoissa [Pikavalikko], [Päävalikko] ja [Hälytyshistoria] [OK] käytetään kursorin osoittaman parametrin valintaan, niin, että voit muuttaa parametreja. On Warm Back Back OK Cancel Cancel Info Ohjauspainikkeet paikalliseen ohjaukseen ovat alinna ohjauspaneelissa. Info

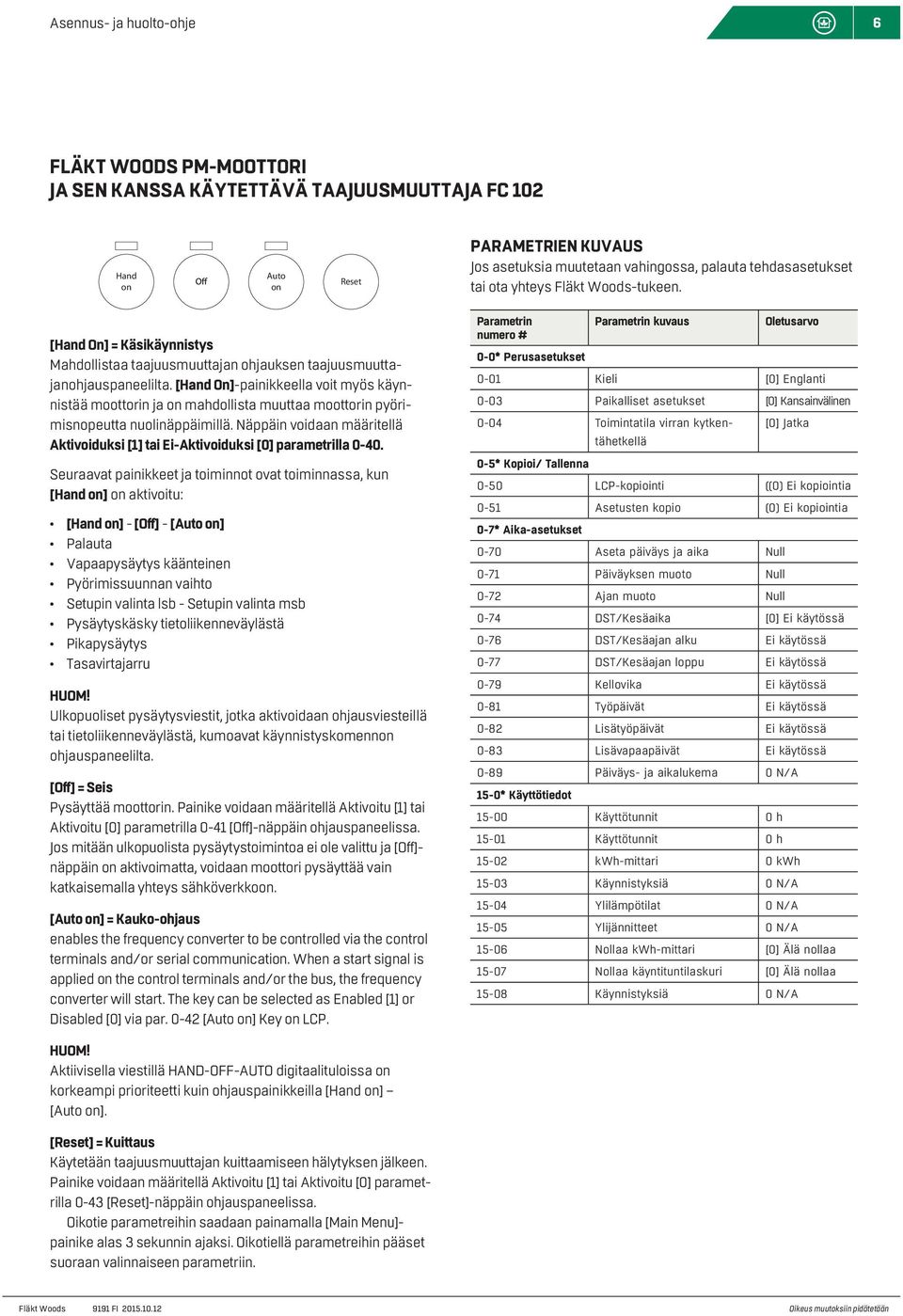

6 6 Hand Auto Reset Parametrien kuvaus Jos asetuksia muutetaan vahingossa, palauta tehdasasetukset tai ota yhteys Fläkt Woods-tukeen. [Hand On] = Käsikäynnistys Mahdollistaa taajuusmuuttajan ohjauksen taajuusmuuttajanohjauspaneelilta. [Hand On]-painikkeella voit myös käynnistää moottorin ja mahdollista muuttaa moottorin pyörimisnopeutta nuolinäppäimillä. Näppäin voidaan määritellä Aktivoiduksi [1] tai Ei-Aktivoiduksi [0] parametrilla Seuraavat painikkeet ja toiminnot ovat toiminnassa, kun [Hand ] aktivoitu: [Hand ] - [Off] - [Auto ] Palauta Vapaapysäytys käänteinen Pyörimissuunnan vaihto Setupin valinta lsb - Setupin valinta msb Pysäytyskäsky tietoliikenneväylästä Pikapysäytys Tasavirtajarru HUOM! Ulkopuoliset pysäytysviestit, jotka aktivoidaan ohjausviesteillä tai tietoliikenneväylästä, kumoavat käynnistyskomenn ohjauspaneelilta. [Off] = Seis Pysäyttää moottorin. Painike voidaan määritellä Aktivoitu [1] tai Aktivoitu [0] parametrilla 0-41 [Off]-näppäin ohjauspaneelissa. Jos mitään ulkopuolista pysäytystoimintoa ei ole valittu ja [Off]- näppäin aktivoimatta, voidaan moottori pysäyttää vain katkaisemalla yhteys sähköverkko. [Auto ] = Kauko-ohjaus enables the frequency cverter to be ctrolled via the ctrol terminals and/or serial communicati. When a start signal is applied the ctrol terminals and/or the bus, the frequency cverter will start. The key can be selected as Enabled [1] or Disabled [0] via par [Auto ] Key LCP. Parametrin numero # Parametrin kuvaus Oletusarvo 0-0* Perusasetukset 0-01 Kieli [0] Englanti 0-03 Paikalliset asetukset [0] Kansainvälinen 0-04 Toimintatila virran kytkentähetkellä [0] Jatka 0-5* Kopioi/ Tallenna 0-50 LCP-kopiointi ((0) Ei kopiointia 0-51 Asetusten kopio (0) Ei kopiointia 0-7* Aika-asetukset 0-70 Aseta päiväys ja aika Null 0-71 Päiväyksen muoto Null 0-72 Ajan muoto Null 0-74 DST/Kesäaika [0] Ei käytössä 0-76 DST/Kesäajan alku Ei käytössä 0-77 DST/Kesäajan loppu Ei käytössä 0-79 Kellovika Ei käytössä 0-81 Työpäivät Ei käytössä 0-82 Lisätyöpäivät Ei käytössä 0-83 Lisävapaapäivät Ei käytössä 0-89 Päiväys- ja aikalukema 0 N/A 15-0* Käyttötiedot Käyttötunnit 0 h Käyttötunnit 0 h kwh-mittari 0 kwh Käynnistyksiä 0 N/A Ylilämpötilat 0 N/A Ylijännitteet 0 N/A Nollaa kwh-mittari [0] Älä nollaa Nollaa käyntituntilaskuri [0] Älä nollaa Käynnistyksiä 0 N/A HUOM! Aktiivisella viestillä HAND-OFF-AUTO digitaalituloissa korkeampi prioriteetti kuin ohjauspainikkeilla [Hand ] [Auto ]. [Reset] = Kuittaus Käytetään taajuusmuuttajan kuittaamiseen hälytyksen jälkeen. Painike voidaan määritellä Aktivoitu [1] tai Aktivoitu [0] parametrilla 0-43 [Reset]-näppäin ohjauspaneelissa. Oikotie parametreihin saadaan painamalla [Main ]- painike alas 3 sekunnin ajaksi. Oikotiellä parametreihin pääset suoraan valinnaiseen parametriin.
