1 PROFESSIONAL AC/DC TRMS Current clamp meter 350 English Finnish Norwegian Swedish 350 Norwegian Side 1

2 Safety International Safety Symbols This symbol, adjacent to another symbol or terminal, indicates the user must refer to the manual for further information. This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltages may be present Double insulation SAFETY NOTES - Do not exceed the maximum allowable input range of any function - Do not apply voltage to meter when resistance function is selected. - Set the function switch OFF when the meter is not in use. WARNINGS - Set function switch to the appropriate position before measuring. - When measuring volts do not switch to current/resistance modes. - When changing ranges using the selector switch always disconnect the test leads from the circuit under test. - Do not exceed the maximum rated input limits. CAUTIONS Improper use of this meter can cause damage, shock, injury or death. Read and understand this user manual before operating the meter. Page 2 English

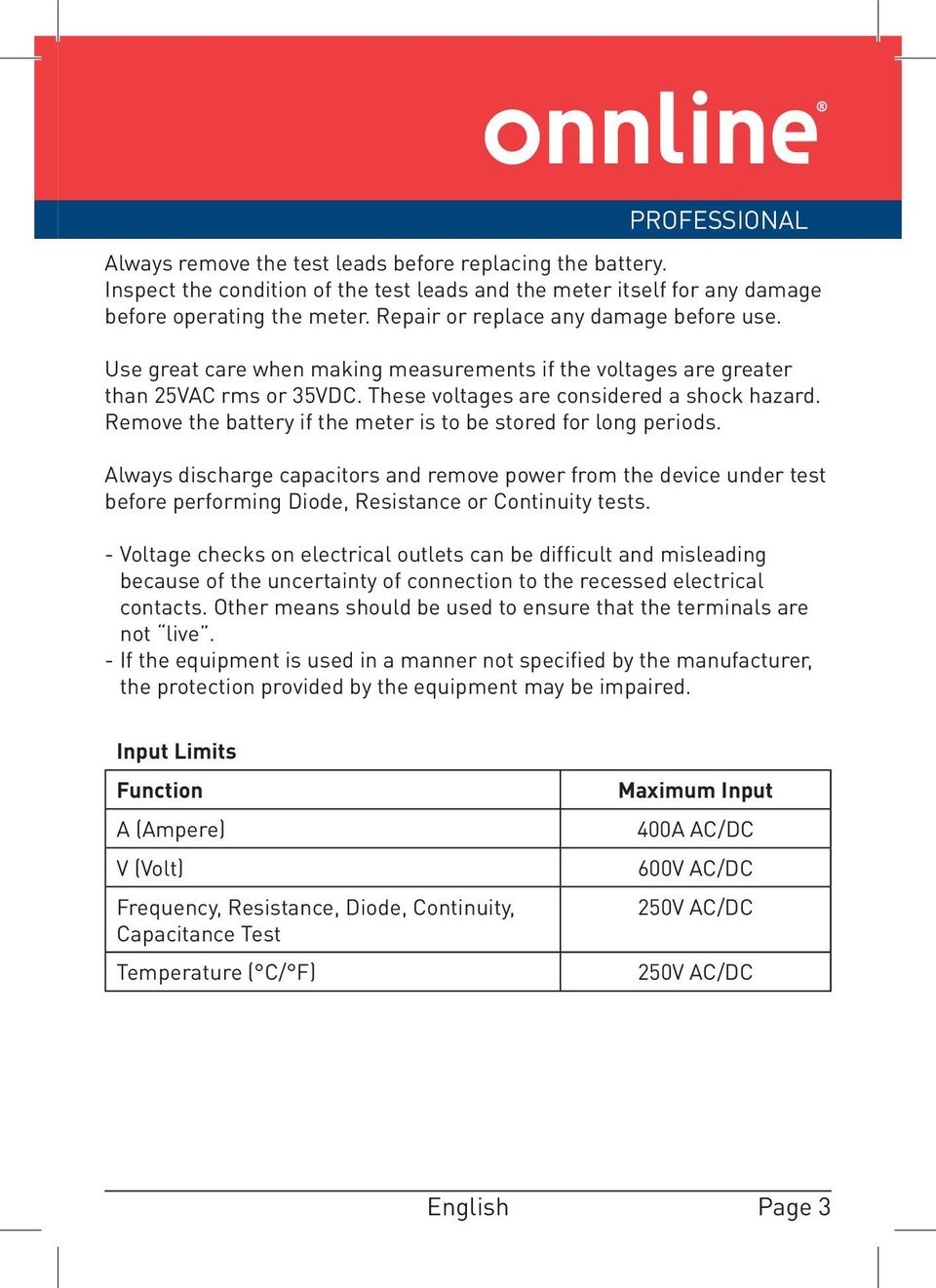

3 PROFESSIONAL Always remove the test leads before replacing the battery. Inspect the condition of the test leads and the meter itself for any damage before operating the meter. Repair or replace any damage before use. Use great care when making measurements if the voltages are greater than 25VAC rms or 35VDC. These voltages are considered a shock hazard. Remove the battery if the meter is to be stored for long periods. Always discharge capacitors and remove power from the device under test before performing Diode, Resistance or Continuity tests. - Voltage checks on electrical outlets can be difficult and misleading because of the uncertainty of connection to the recessed electrical contacts. Other means should be used to ensure that the terminals are not live. - If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. Input Limits Function A (Ampere) V (Volt) Frequency, Resistance, Diode, Continuity, Capacitance Test Temperature ( C/ F) Maximum Input 400A AC/DC 600V AC/DC 250V AC/DC 250V AC/DC English Page 3

4 (2) Meter Description 1. Current clamp 2. Non-contact AC voltage indicator light 3. Clamp trigger 4. Rotary Function swith 5. Data Hold button 6. Back Light button 7. LCD display 8. MODE select button 9. PEAK button 10. Relative button 11. COM input jack 12. V Ω CAP TEMP Hz Jack 13. Battery Cover 1. AC DC AC (alternating current) and DC (direct currrent) 2. Minus sign count (0 to 3999) measurement reading with 41segments Analog Bargraph 4. AUTO AutoRange mode 5. Relative mode 6. Diode test mode 7. Audible Continuity 8. H Data Hold mode (2) 9. C, F, µ,m,v,a,k,m,ω. Units of measure list 10. Hz % Frequency/duty cycle test mode 11. MAX MIN MAX/MIN Hold mode 12. Pmax Pmin Pmax Pmin Hold mode Page 4 English

5 PROFESSIONAL Function Range & Resolution Accuracy (% of reading) AC Current AAC ± (2.5 % + 8 digits) (50/60Hz) 400.0AAC ± (2.8 % + 5 digits) ADC ± (2.5 % + 5 digits) DC Current 400.0ADC ± (2.8 % + 5 digits) mvdc ± (0.8% + 2 digits) VDC DC voltage VDC VDC VDC ± (1.5% + 2 digits) ± (2 % + 2 digits) mvac ± (1% + 10 digits) VAC AC voltage (50/60Hz) VAC VAC ± (1.5% + 5 digits) VAC ± (2.0% + 5 digits) Ω ± (1.0% + 4 digits) 4.000KΩ Resistance 40.00KΩ ± (1.5% + 2 digits) 400.0KΩ 4.000MΩ ± (2.5% + 3 digits) 40.00MΩ ± (3.5% + 5 digits) Capacitance 40.00nF ±(5.0% reading + 20 digits) 400.0nF 4.000μF 40.00μF 400.0μF ±(3% reading + 5 digits) ±(4.0% reading + 10 digits) 4mF ±(5.0% reading + 10 digits) Frequency kHz Sensitivity:100V(<50Hz), 50V(50 to 400Hz, ±(1.5% reading + 2 digits) 15V(401Hz to 100kHz) Temp (type-k) -20 to 760 C ± (3% reading +5 C) (probe accuracy not included -4 to 1400 F ± (3% reading +9 F) English Page 5

6 Clamp size Opening 30mm approx Diode Test Test current of 0.3mA typical, Open circuit voltage <3V DC typical. Continuity Check Threshold <50Ω, Test current < 0.5mA Low Battery Indication is displayed Overrange Indication OL is displayed Measurements Rate 2 per second, nominal Input Impedance 10MΩ (VDC and VAC) Display 4000 counts LCD AC Current 50-60Hz (TRMS AAC) AC Voltage bandwidth 50-60Hz ( TRMS VAC) Operating Temperature 5 C to 40 C Storage Temperature -20 C to 60 C Operating Humidity Max 80% up to 31 C decreasing linearly to 50% at 40 C Storage Humidity <80% Operating Altitude 7000ft. (2000meters) maximum. Over voltage Category III 600V Battery One 9V Battery Auto OFF approx. 30 minutes Dimensions/Weight 197x70x40mm/183g Safety For indoor use and in accordance with Overvoltage Category II, Pollution Degree 2. Category II includes local level, appliance, portable equipment, etc., with transient overvoltages less than Overvoltage Cat. III Page 6 English

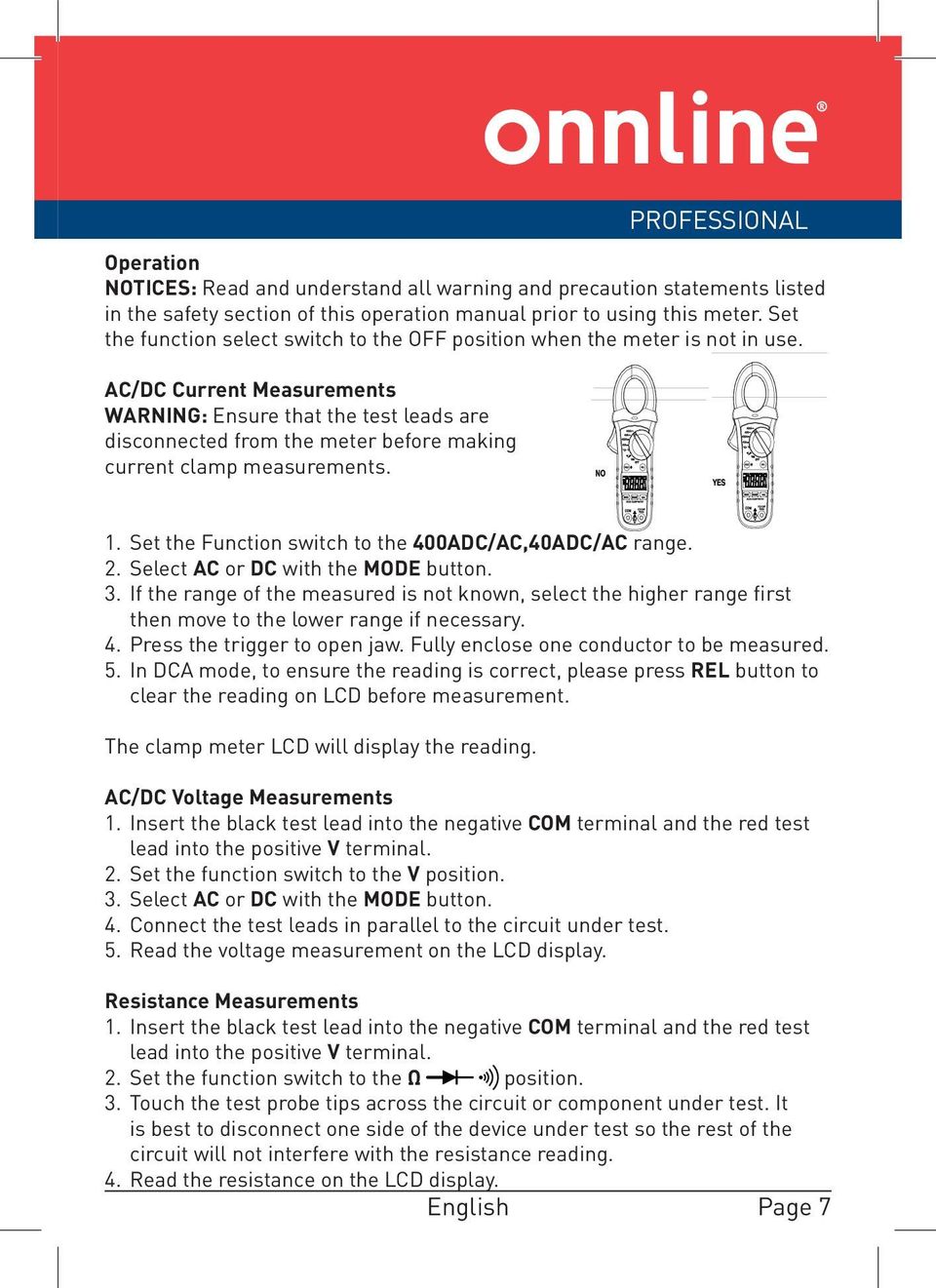

7 PROFESSIONAL Operation NOTICES: Read and understand all warning and precaution statements listed in the safety section of this operation manual prior to using this meter. Set the function select switch to the OFF position when the meter is not in use. AC/DC Current Measurements WARNING: Ensure that the test leads are disconnected from the meter before making current clamp measurements. 1. Set the Function switch to the 400ADC/AC,40ADC/AC range. 2. Select AC or DC with the MODE button. 3. If the range of the measured is not known, select the higher range first then move to the lower range if necessary. 4. Press the trigger to open jaw. Fully enclose one conductor to be measured. 5. In DCA mode, to ensure the reading is correct, please press REL button to clear the reading on LCD before measurement. The clamp meter LCD will display the reading. AC/DC Voltage Measurements 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive V terminal. 2. Set the function switch to the V position. 3. Select AC or DC with the MODE button. 4. Connect the test leads in parallel to the circuit under test. 5. Read the voltage measurement on the LCD display. Resistance Measurements 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive V terminal. 2. Set the function switch to the Ω position. 3. Touch the test probe tips across the circuit or component under test. It is best to disconnect one side of the device under test so the rest of the circuit will not interfere with the resistance reading. 4. Read the resistance on the LCD display. English Page 7

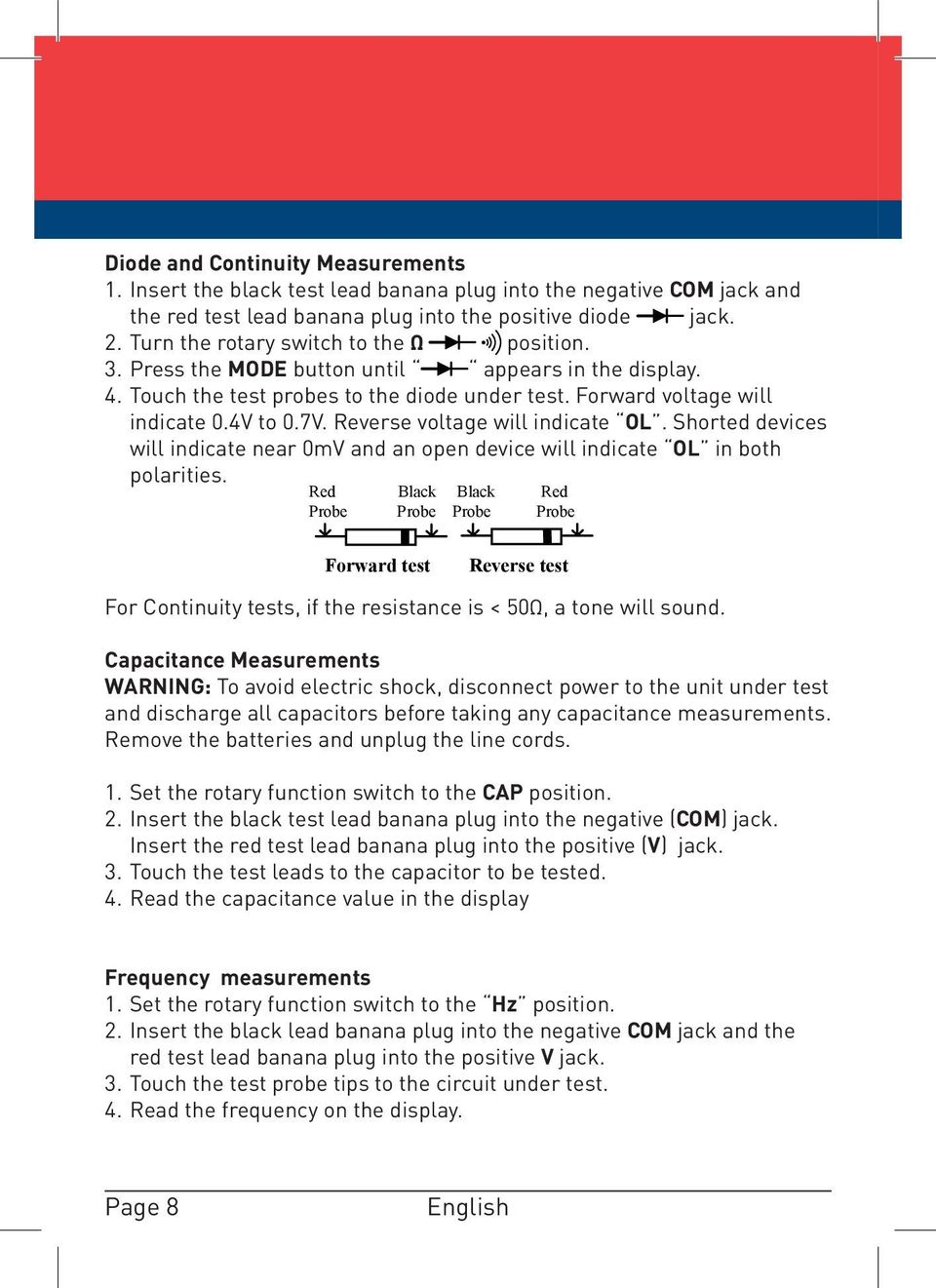

8 Diode and Continuity Measurements 1. Insert the black test lead banana plug into the negative COM jack and the red test lead banana plug into the positive diode jack. 2. Turn the rotary switch to the Ω position. 3. Press the MODE button until appears in the display. 4. Touch the test probes to the diode under test. Forward voltage will indicate 0.4V to 0.7V. Reverse voltage will indicate OL. Shorted devices will indicate near 0mV and an open device will indicate OL in both polarities. Red Black Black Red Probe Probe Probe Probe Forward test Reverse test For Continuity tests, if the resistance is < 50Ω, a tone will sound. Capacitance Measurements WARNING: To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any capacitance measurements. Remove the batteries and unplug the line cords. 1. Set the rotary function switch to the CAP position. 2. Insert the black test lead banana plug into the negative (COM) jack. Insert the red test lead banana plug into the positive (V) jack. 3. Touch the test leads to the capacitor to be tested. 4. Read the capacitance value in the display Frequency measurements 1. Set the rotary function switch to the Hz position. 2. Insert the black lead banana plug into the negative COM jack and the red test lead banana plug into the positive V jack. 3. Touch the test probe tips to the circuit under test. 4. Read the frequency on the display. Page 8 English

9 PROFESSIONAL Temperature Measurements WARNING: To avoid electric shock, disconnect both test probes from any source of voltage before making a temperature measurement. 1. Set the function switch to C F. 2. Insert the Temperature Probe into the negative (COM) and the V jacks, making sure to observe the correct polarity. 3. Touch the Temperature Probe head to the part whose temperature you wish to measure. Keep the probe touching the part under test until the reading stabilizes (about 30 seconds). 4. Read the temperature in the display. The digital reading will indicate the proper decimal point and value. WARNING: To avoid electric shock, be sure the thermocouple has been removed before changing to another measurement function Non-Contact AC Voltage Measurements WARNING: Risk of Electrocution. Before use, always test the Voltage Detector on a known live circuit to verify proper operation 1. Touch the probe tip to the hot conductor or insert into the hot side of the electrical outlet. 2. If AC voltage is present, the detector light will illuminate. NOTE: The conductors in electrical cord sets are often twisted. For best results, rub the probe tip along a length of the cord to assure placing the tip in close proximity to the live conductor. NOTE: The detector is designed with high sensitivity. Static electricity or other sources of energy may randomly trip the sensor. This is normal operation MODE BUTTON To select DCV/ACV,OHM/Diode/Continuity/CAP. Data Hold Button To freeze the LCD meter reading, press the data hold button. The data hold button is located on the left side of the meter (top button). While data hold is active, the H display icon appears on the LCD. Press the data hold button again to return to normal operation. English Page 9

10 REL BUTTON For DCA and Capacitance Zero & Offset adjustment. Peak Hold The Peak Hold function captures the peak AC voltage or current. The meter can capture negative or positive peaks as fast as 1 millisecond in duration. 1. Turn the function switch to the A or V position. 2. Use the MODE button to select AC. 3. Allow time for the display to stabilize. 4. Press and Hold the PEAK button until CAL appears in the display. This procedure will zero the range selected. 5. Press the PEAK button, Pmax will display. 6. The display will update each time a higher positive peak occurs. 7. Press the PEAK button again, Pmin will display. The display will now update and indicate the lowest negative peak. 8. To return to normal operation, press and hold the PEAK button until the Pmin or Pmax indicator switches off. Note: If the Function switch position is changed after a calibration the Peak Hold calibration must be repeated for the new function selected. Battery Replacement 1. Remove the one rear Phillips head screw 2. Open the battery compartment 3. Replace the Requires One 9V battery 4. Re-assemble the meter MAINTENANCE Using the instrument according to the user manual, maintenance is not necessary. If you have any questions regarding the instrument, please refer to the product name and serial number. Both are found on the instrument. If malfunction occurs after the warranty expires, our customer service could repair the instrument. Page 10 English

11 PROFESSIONAL REPAIRS Repair Service within or outside of warranty, can be obtained from the manufacturer through the dealer. Warranty repairs is performed free of charge, while repairs outside the warranty is not. Pack the instrument properly in the original packaging and place the name, address, phone number and a description of the problem and the desired service. Deliver or send the instrument to a dealer. WARRANTY This instrument is guaranteed in its entirety against defects under normal use in accordance with this manual and service for a period of one year after the purchase date. This warranty is given only to the buyer on terms that the invoice copy is sent if the instrument must be returned for service or repair. This warranty does not apply to any instrument or other equipment that is repaired by other than authorized service workshops. No waranty is given if subject to improper use, accidents, wrong connections or use that does not match the instructions in this manual. English Page 11

12 Turvallisuus Kansainväliset turvallisuusmerkinnät Tämä symboli kertoo, että käyttäjän on etsittävä lisätietoja käyttöohjeesta. Tämä symboli kertoo, että laitteen normaalikäytössä saattaa esiintyä korkeampia jännitteitä. Kaksoiseristetty. TURVALLISUUTEEN LIITTYVÄT VAROITUKSET - Älä koskaan ylitä suurimpia sallittuja raja-arvoja minkään toimintamuodon osalta. - Älä mittaa jännitteisiä suuntia, kun olet valinnut mittaavasi vastusta. - Kytke laitteesta virta pois, kun sitä ei käytetä. VAROITUKSET - Aseta valintakytkin oikealle mittausalueelle. - Jännitettä mitatessasi älä kierrä valintakytkintä virta- tai vastusalueelle. - Muuttaessasi toiminta-aluetta valintakytkimellä pidä mittajohdot aina irti mitattavasta kohteesta. - Älä ylitä sallittuja raja-arvoja. VARO: Laitteen väärä käyttö voi aiheuttaa vahingon, sähköiskun tai kuoleman. On tärkeää, että luet ja ymmärrät käyttöohjeen ennen laitteen käyttöä. Puoli 12 Finnish

13 PROFESSIONAL Irrota mittausjohdot aina ennen pariston vaihtoa. Tutki, että laite ja mittausjohdot ovat ehjiä ennen mittausta. Korjaa mahdolliset viat ennen käyttöä. Noudata varovaisuutta mitatessasi 25VAC rms tai 35 VDC ylittäviä jännitteitä. Poista paristot, jos laite on käyttämättömänä pidemmän ajan. Ota aina pois kondensaattorit ja kytke virta pois mitattavasta laitteesta, ennen kuin teet diodi-, resistanssi- ja kontinuiteettitestejä. - Jännitteen mittaaminen pistorasioista voi olla turhaa ja harhaanjohtavaa, mikäli niissä on lapsiturva. Mittaa siksi mieluiten sulakkeiden ulostulosta, jotta varmistuisit että jännite on suljettu ko. suunnasta. - Jos laitetta käytetään muulla kuin valmistajan tarkoittamalla tavalla, se voi heikentää laitteen turvallisuutta. Sisäänsyötön turvarajat Toiminto A V DC tai V AC Frekvenssi-, resistanssi-, diodi-, summing/ kontinuiteetti-, kapasitanssitesti Lämpötila ( C/ F) Enimmäissyöttö 400A DC/AC 600V DC/AC 250V DC/AC 250V DC/AC Finnish Puoli 13

14 (2) Laitteen kuvaus 1. Virtapihdit 2. Kosketusvapaa AC-jännitteen merkkivalo 3. Pihtileukojen avaaja 4. Valintakytkin 5. DATA HOLD-painike 6. Taustavalopainike 7. LCD-näyttö 8. MODUS-valintapainike 9. PEAK (huippuarvo)-painike 10. Relative-painike 11. COM (yhteinen)-sisääntuloterminaali 12. V Ω CAP TEMP Hz-terminaali 13. Paristolokero 1. AC DC AC (vaihtovirta) ja DC (tasavirta) 2. Miinus-merkki numeroa (0-3999) lukemat 41-segmenttisellä analogisella pylväskaaviolla 4. AUTO Automaattisen mittauksen tila 5. Relatiivinen tila 6. Dioditestaustila 7. Summeri/kontinuiteetti 8. H DATA HOLD -tila 9. C, F, µ, m, V, A, K, M, Ω. mittayksiköt 10. Hz % Frekvenssi/duty cycle -testitila 11. MAX MIN MAX/MIN Hold -tila 12. Pmax Pmin Pmax Pmin Hold -tila (2) Puoli 14 Finnish

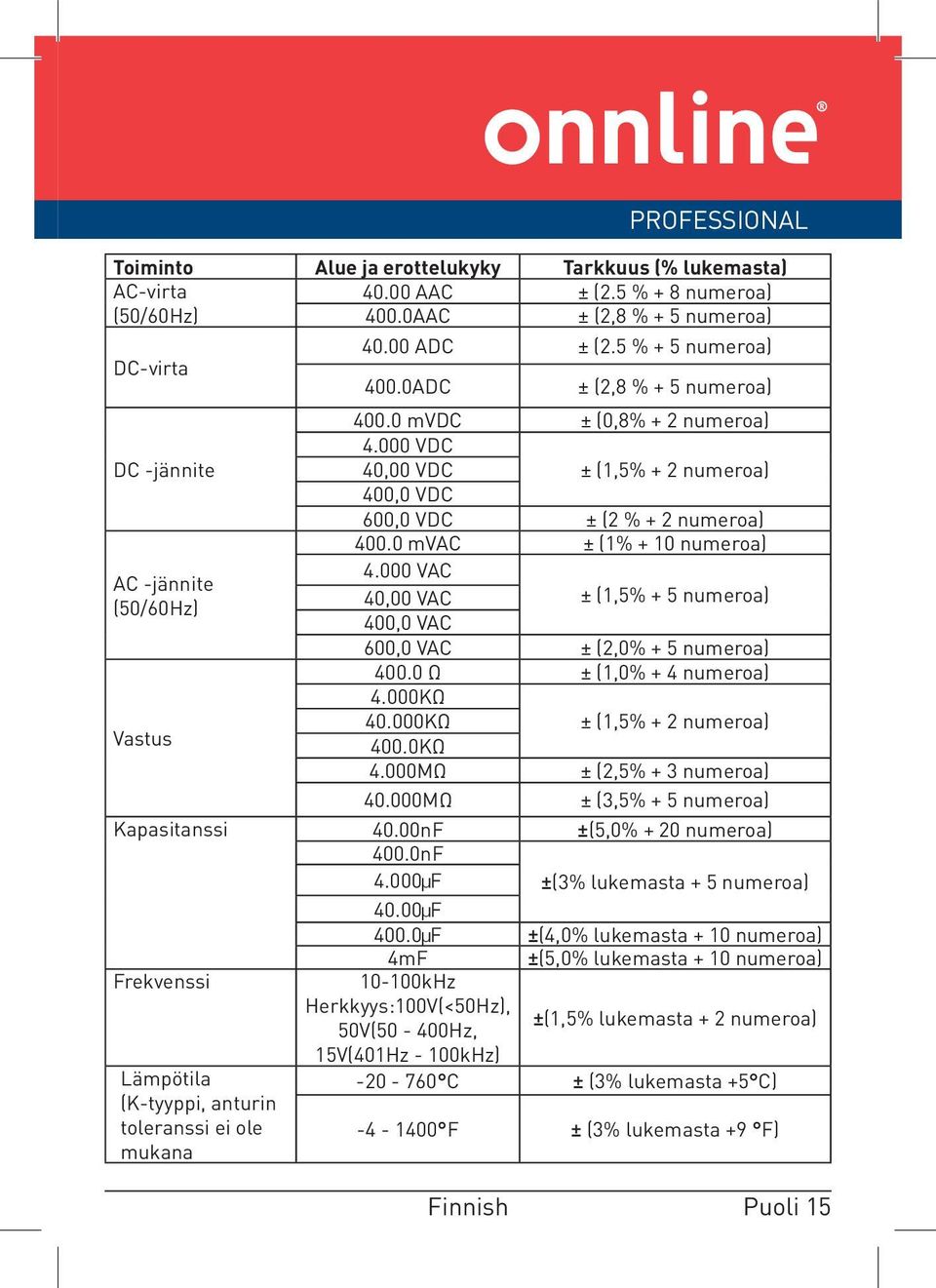

15 PROFESSIONAL Toiminto Alue ja erottelukyky Tarkkuus (% lukemasta) AC-virta AAC ± (2.5 % + 8 numeroa) (50/60Hz) 400.0AAC ± (2,8 % + 5 numeroa) ADC ± (2.5 % + 5 numeroa) DC-virta 400.0ADC ± (2,8 % + 5 numeroa) mvdc ± (0,8% + 2 numeroa) VDC DC -jännite 40,00 VDC 400,0 VDC 600,0 VDC ± (1,5% + 2 numeroa) ± (2 % + 2 numeroa) mvac ± (1% + 10 numeroa) VAC AC -jännite (50/60Hz) 40,00 VAC 400,0 VAC ± (1,5% + 5 numeroa) 600,0 VAC ± (2,0% + 5 numeroa) Ω ± (1,0% + 4 numeroa) 4.000KΩ Vastus KΩ ± (1,5% + 2 numeroa) 400.0KΩ 4.000MΩ ± (2,5% + 3 numeroa) MΩ ± (3,5% + 5 numeroa) Kapasitanssi 40.00nF ±(5,0% + 20 numeroa) 400.0nF 4.000µF 40.00µF 400.0µF ±(3% lukemasta + 5 numeroa) ±(4,0% lukemasta + 10 numeroa) 4mF ±(5,0% lukemasta + 10 numeroa) Frekvenssi kHz Herkkyys:100V(<50Hz), 50V(50-400Hz, ±(1,5% lukemasta + 2 numeroa) 15V(401Hz - 100kHz) Lämpötila C ± (3% lukemasta +5 C) (K-tyyppi, anturin toleranssi ei ole mukana F ± (3% lukemasta +9 F) Finnish Puoli 15

16 Pihtien leukaväli 30mm. Dioditesti Testivirta 0.3mA tyypillinen, avoin piirijännite <3V DC. Summeri/kontinuiteetti Raja-arvo <50Ω, Testivirta < 0.5mA Alhainen paristotila Näytöllä näkyy teksti. Yli alueen näyttö. Näytöllä näkyy teksti OL. Mittausnopeus Kaksi kertaa sekunnissa. Sisääntuloimpedanssi: 10MΩ (VDC ja VAC) Näyttö 4000 numeroa LCD AC-virta 50-60Hz (TRMS AAC) AC-jännite, kaistaleveys 50-60Hz ( TRMS VAC) Työskentelylämpötila 5 C 40 C Säilytyslämpötila -20 C 60 C Työtilan kosteus Max 80 % 31 C asti, synkronoitu 50 prosenttiin 40 C asteessa. Säilytyskosteus < 80 % Työskentelykorkeus Max 2000 metriä. Ylijänniteluokka Luokka III 600 V Paristo 1 kpl 9 V paristo Automaattinen virrankatkaisu N. 30 minuutin kuluttua Mitat/paino 197x70x40 mm /183 g Turvallisuus Käyttöön tilapäisten ylijännitteiden kanssa, jotka eivät ylitä ylijänniteluokkaa III Puoli 16 Finnish

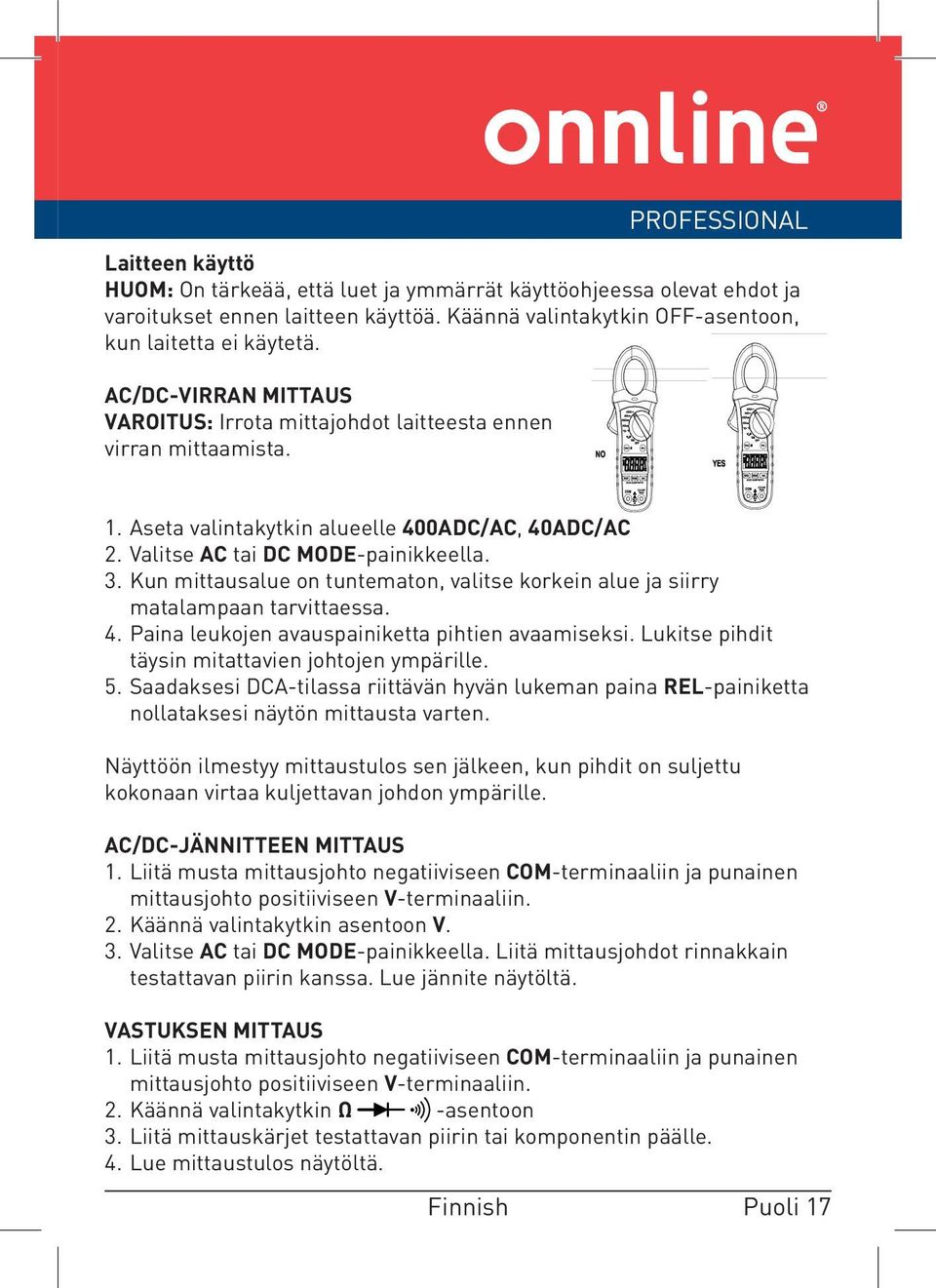

17 PROFESSIONAL Laitteen käyttö HUOM: On tärkeää, että luet ja ymmärrät käyttöohjeessa olevat ehdot ja varoitukset ennen laitteen käyttöä. Käännä valintakytkin OFF-asentoon, kun laitetta ei käytetä. AC/DC-VIRRAN MITTAUS VAROITUS: Irrota mittajohdot laitteesta ennen virran mittaamista. 1. Aseta valintakytkin alueelle 400ADC/AC, 40ADC/AC 2. Valitse AC tai DC MODE-painikkeella. 3. Kun mittausalue on tuntematon, valitse korkein alue ja siirry matalampaan tarvittaessa. 4. Paina leukojen avauspainiketta pihtien avaamiseksi. Lukitse pihdit täysin mitattavien johtojen ympärille. 5. Saadaksesi DCA-tilassa riittävän hyvän lukeman paina REL-painiketta nollataksesi näytön mittausta varten. Näyttöön ilmestyy mittaustulos sen jälkeen, kun pihdit on suljettu kokonaan virtaa kuljettavan johdon ympärille. AC/DC-JÄNNITTEEN MITTAUS 1. Liitä musta mittausjohto negatiiviseen COM-terminaaliin ja punainen mittausjohto positiiviseen V-terminaaliin. 2. Käännä valintakytkin asentoon V. 3. Valitse AC tai DC MODE-painikkeella. Liitä mittausjohdot rinnakkain testattavan piirin kanssa. Lue jännite näytöltä. VASTUKSEN MITTAUS 1. Liitä musta mittausjohto negatiiviseen COM-terminaaliin ja punainen mittausjohto positiiviseen V-terminaaliin. 2. Käännä valintakytkin Ω -asentoon 3. Liitä mittauskärjet testattavan piirin tai komponentin päälle. 4. Lue mittaustulos näytöltä. Finnish Puoli 17

18 DIODI- JA KONTINUEETTIMITTAUS (SUMMING) 1. Liitä musta mittausjohto negatiiviseen COM-terminaaliin ja punainen mittausjohto positiiviseen V-terminaaliin. 2. Käännä valintakytkin Ω -asentoon 3. Paina MODE-painiketta kunns näyttöön tulee merkki. 4. Aseta mittakärjet diodin päälle. Johdon suuntajännite näyttää 0,4V-0,7V. Estosuunnan jännite näyttää OL Oikosulussa laite näyttää lähes 0mV ja avoimet yksiköt OL molemmissa navoissa. Red Black Black Red Probe Probe Probe Probe Forward test Reverse test Kontinuiteettitestausta varten (summing) kuuluu äänimerkki, jos mittaustulos on alempi kuin 50Ω. KAPASITANSSIN MITTAUS VAROITUS: Sähköiskun välttämiseksi: irrota jännitteiset osat ja poista kaikki kondensaattorit ennen testausta. 1. Käännä valintakytkin CAP -asentoon 2. Liitä musta mittausjohto negatiiviseen COM-terminaaliin ja punainen mittausjohto positiiviseen V-terminaaliin. 3. Liitä mittauskärjet mitattavaan kondensaattoriin. 4. Lue mittaustulos näytöltä. FREKVENSSIN MITTAUS 1. Käännä valintakytkin asentoon Hz. 2. Liitä musta mittausjohto negatiiviseen COM-terminaaliin ja punainen mittausjohto positiiviseen V-terminaaliin. 3. Lue mittaustulos näytöltä. Puoli 18 Finnish

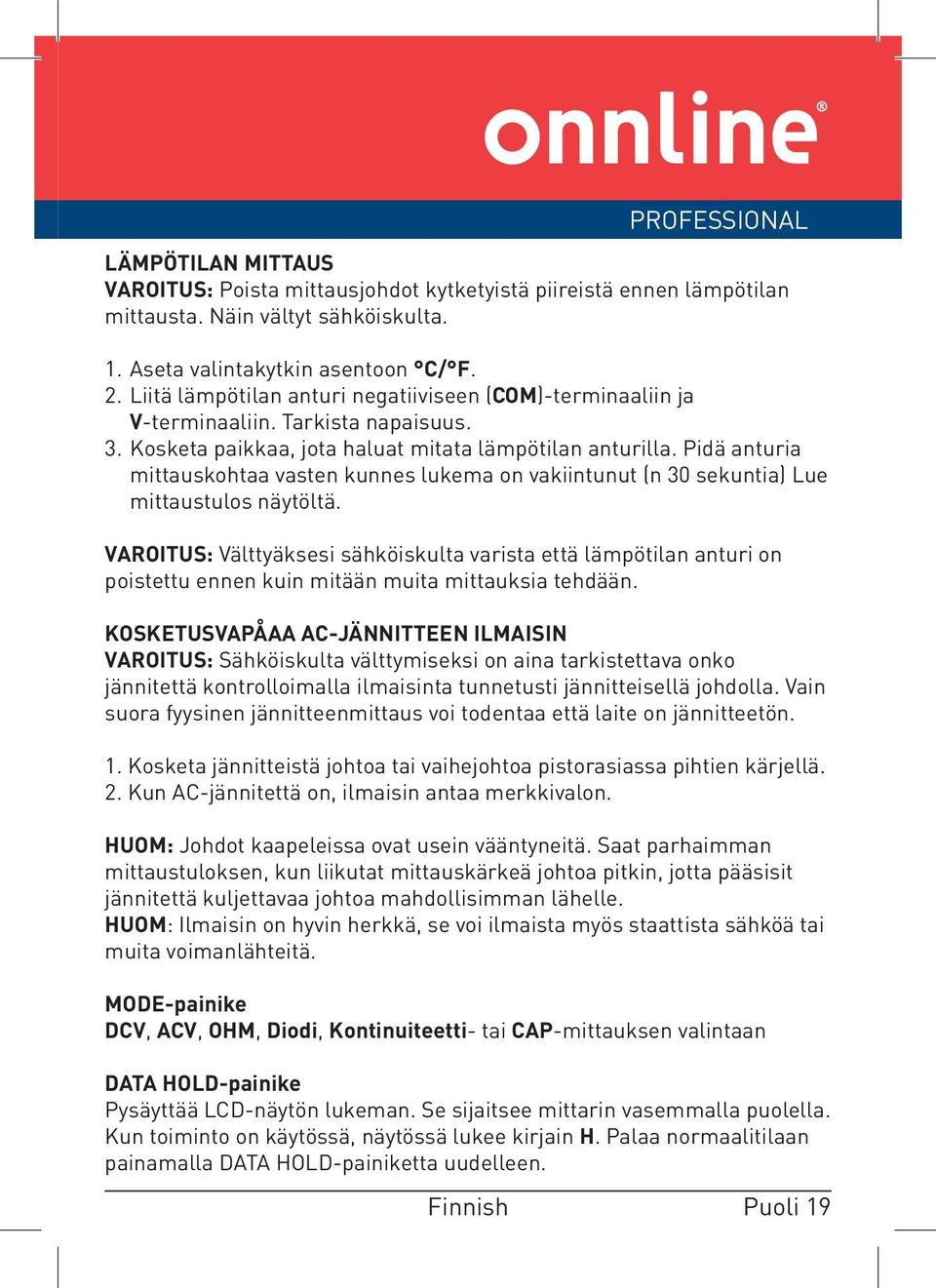

19 PROFESSIONAL LÄMPÖTILAN MITTAUS VAROITUS: Poista mittausjohdot kytketyistä piireistä ennen lämpötilan mittausta. Näin vältyt sähköiskulta. 1. Aseta valintakytkin asentoon C/ F. 2. Liitä lämpötilan anturi negatiiviseen (COM)-terminaaliin ja V-terminaaliin. Tarkista napaisuus. 3. Kosketa paikkaa, jota haluat mitata lämpötilan anturilla. Pidä anturia mittauskohtaa vasten kunnes lukema on vakiintunut (n 30 sekuntia) Lue mittaustulos näytöltä. VAROITUS: Välttyäksesi sähköiskulta varista että lämpötilan anturi on poistettu ennen kuin mitään muita mittauksia tehdään. KOSKETUSVAPÅAA AC-JÄNNITTEEN ILMAISIN VAROITUS: Sähköiskulta välttymiseksi on aina tarkistettava onko jännitettä kontrolloimalla ilmaisinta tunnetusti jännitteisellä johdolla. Vain suora fyysinen jännitteenmittaus voi todentaa että laite on jännitteetön. 1. Kosketa jännitteistä johtoa tai vaihejohtoa pistorasiassa pihtien kärjellä. 2. Kun AC-jännitettä on, ilmaisin antaa merkkivalon. HUOM: Johdot kaapeleissa ovat usein vääntyneitä. Saat parhaimman mittaustuloksen, kun liikutat mittauskärkeä johtoa pitkin, jotta pääsisit jännitettä kuljettavaa johtoa mahdollisimman lähelle. HUOM: Ilmaisin on hyvin herkkä, se voi ilmaista myös staattista sähköä tai muita voimanlähteitä. MODE-painike DCV, ACV, OHM, Diodi, Kontinuiteetti- tai CAP-mittauksen valintaan DATA HOLD-painike Pysäyttää LCD-näytön lukeman. Se sijaitsee mittarin vasemmalla puolella. Kun toiminto on käytössä, näytössä lukee kirjain H. Palaa normaalitilaan painamalla DATA HOLD-painiketta uudelleen. Finnish Puoli 19

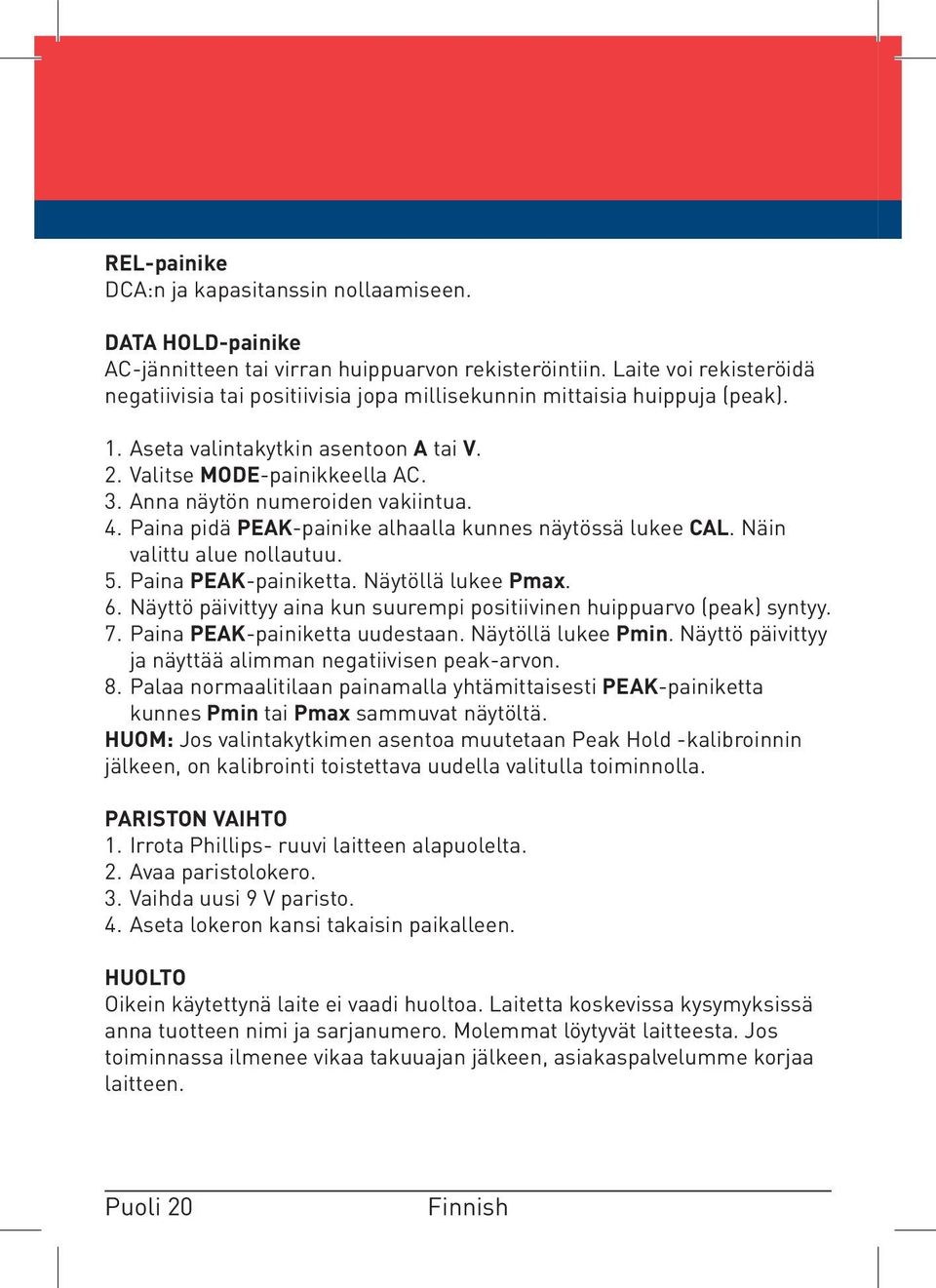

20 REL-painike DCA:n ja kapasitanssin nollaamiseen. DATA HOLD-painike AC-jännitteen tai virran huippuarvon rekisteröintiin. Laite voi rekisteröidä negatiivisia tai positiivisia jopa millisekunnin mittaisia huippuja (peak). 1. Aseta valintakytkin asentoon A tai V. 2. Valitse MODE-painikkeella AC. 3. Anna näytön numeroiden vakiintua. 4. Paina pidä PEAK-painike alhaalla kunnes näytössä lukee CAL. Näin valittu alue nollautuu. 5. Paina PEAK-painiketta. Näytöllä lukee Pmax. 6. Näyttö päivittyy aina kun suurempi positiivinen huippuarvo (peak) syntyy. 7. Paina PEAK-painiketta uudestaan. Näytöllä lukee Pmin. Näyttö päivittyy ja näyttää alimman negatiivisen peak-arvon. 8. Palaa normaalitilaan painamalla yhtämittaisesti PEAK-painiketta kunnes Pmin tai Pmax sammuvat näytöltä. HUOM: Jos valintakytkimen asentoa muutetaan Peak Hold -kalibroinnin jälkeen, on kalibrointi toistettava uudella valitulla toiminnolla. PARISTON VAIHTO 1. Irrota Phillips- ruuvi laitteen alapuolelta. 2. Avaa paristolokero. 3. Vaihda uusi 9 V paristo. 4. Aseta lokeron kansi takaisin paikalleen. HUOLTO Oikein käytettynä laite ei vaadi huoltoa. Laitetta koskevissa kysymyksissä anna tuotteen nimi ja sarjanumero. Molemmat löytyvät laitteesta. Jos toiminnassa ilmenee vikaa takuuajan jälkeen, asiakaspalvelumme korjaa laitteen. Puoli 20 Finnish

21 PROFESSIONAL KORJAUKSET Takuuajan jälkeen valmistaja tarjoaa korjauspalvelua jälleenmyyjän kautta. Takuukorjaukset ovat maksuttomia, kun taas takuuajan jälkeiset korjaukset maksullisia. Pakkaa laite hyvin alkuperäiseen pakkaukseensa. Liitä mukaan nimesi, osoitteesi ja puhelinnumerosi sekä ongelman kuvaus ja haluamasi palvelu. Vie tai lähetä laite jälleenmyyjälle. TAKUU Tällä laitteella on täysi takuu vikoja vastaan tämän käyttöohjeen kuvaamassa normaalissa käytössä vuosi ostopäivästä lukien. Takuu annetaan ostajalle ainoastaan, jos laskun kopio toimitetaan laitteen mukana huollon tai korjauksen yhteydessä. Takuu ei koske muussa kuin valtuutetussa huoltoliikkeessä huollettuja laitteita tai lisävarusteita. Takuu ei myöskään ole voimassa, jos sitä on käytetty virheellisesti, huolimattomasti tai kytketty tai käytetty väärin tässä käyttöohjeissa annettujen ohjeiden vastaisesti. Finnish Puoli 21

22 Sikkerhet Internasjonale sikkerhetssymboler Dette symbolet indikerer at bruker må referere til manual for nærmere informasjon. Dette symbolet indikerer at det under normal bruk kan være høye spenninger til stede. Dobbelt isolert. SIKKERHETS MERKNAD - Ikke overstig den maksimale tillatte grenseverdien på noen av funksjonene. - Ikke mål på spenningssatte kurser når motstandsmåling er valgt. - Slå instrumentet av når det ikke er i bruk. ADVARSLER - Sett funksjonsvelgeren til det korrekte området før måling. - Ved måling av spenning, ikke vri funksjonsvelger til strøm eller motstandsområdet. - Ved forandring av funksjonsområde med funksjonsvelger, må alltid måleledninger fjernes fra måleobjekt. - Ikke overstig grenseverdier. FORSIKTIG Feilaktig bruk av dette instrumentet kan forårsake skade, støt eller død. Les og forstå denne brukerveiledningen før du bruker instrumentet. Side 22 Norwegian

23 PROFESSIONAL Fjern alltid måleledninger før du bytter batteriet. Inspiser tilstand til måleledninger og instrument for skade før bruk av instrument. Reparere eventuelle skader før bruk. Utvis stor forsiktighet ved målinger på spenning høyere enn 25VAC rms eller 35VDC. Ta ut batteriet hvis instrumentet skal lagres over lengre perioder. Lad alltid ut kondensatorer og fjerne strøm fra enheten under test før du utfører diode-, resistans- eller kontinuitetstester. - Spenningsmåling i stikkontakter kan være vanskelig og villedende på grunn av usikkerhet i forbindelse med barnesikring i kontakten. Mål derfor gjerne på utgangen på sikringene for å forsikre deg om at spenning er slått av på den respektive kursen. - Hvis utstyret brukes på en måte som ikke er spesifisert av produsenten, kan beskyttelse som tilbys av utstyr bli svekket. Inngangsgrenser Funksjon A (Ampere) V (Volt) Frekvens, Resistans, Diode, summer/ kontinuitet, kapasitanstest Temperatur ( C/ F) Maksimal inngangsverdi 400A AC/DC 600V AC/DC 250V AC/DC 250V AC/DC Norwegian Side 23

24 (2) Instrumentbeskrivelse 1. Strømtang 2. Berøringsløs AC spenningsindikatorlys 3. Tangkjeftåpner 4. Funksjonsvelger 5. Data Hold knapp 6. Bakgrunnslysknapp 7. LCD display 8. MODUS valg knapp 9. PEAK (toppverdi) knapp 10. Relative knapp 11. COM (felles) inngangsterminal 12. V Ω CAP TEMP Hz terminal 13. Batterideksel 1. AC DC AC (vekselstrøm) og DC (likestrøm) 2. Minus tegn siffer (0 til 3999) måleavlesinger med 41 segmenters Bargraf 4. AUTO Automatisk måleområde 5. Relativ modus 6. Diode test modus 7. Summer/kontinuitet 8. H Data Hold modus 9. C, F, µ,m,v,a,k,m,ω. Måleenheter 10. Hz % Frekvens/duty cycle test modus 11. MAX MIN MAX/MIN Hold modus 12. Pmax Pmin Pmax Pmin Hold modus (2) Side 24 Norwegian

25 PROFESSIONAL Funksjon Område og oppløsing Nøyaktighet (% av avlesing) AC strøm AAC ± (2.5 % + 8 siffer) (50/60Hz) 400.0AAC ± (2.8 % + 5 siffer) ADC ± (2.5 % + 5 siffer) DC strøm 400.0ADC ± (2.8 % + 5 siffer) mvdc ± (0.8% + 2 siffer) VDC DC spenning VDC VDC VDC ± (1.5% + 2 siffer) ± (2 % + 2 siffer) mvac ± (1% + 10 siffer) VAC AC spenning (50/60Hz) VAC VAC ± (1.5% + 5 siffer) VAC ± (2.0% + 5 siffer) Ω ± (1.0% + 4 siffer) 4.000KΩ Motstand 40.00KΩ ± (1.5% + 2 siffer) 400.0KΩ 4.000MΩ ± (2.5% + 3 siffer) 40.00MΩ ± (3.5% + 5 siffer) Kapasitans 40.00nF ±(5.0% avlest + 20 siffer) 400.0nF 4.000μF 40.00μF 400.0μF ±(3% avlest + 5 siffer) ±(4.0% avlest + 10 siffer) 4mF ±(5.0% avlest + 10 siffer) Frekvens kHz Sensitivitet:100V(<50Hz), 50V(50 til 400Hz, ±(1.5% avlest + 2 siffer) 15V(401Hz til 100kHz) Temperatur -20 til 760 C ± (3% avlest +5 C) (type-k) (probe nøyaktighet er ikke inkludert) -4 til 1400 F ± (3% avlest +9 F) Norwegian Side 25

26 Tangkjeftåpning 30mm. Diode Test Teststrøm på 0.3mA typisk, åpen krets spenning <3V DC. Summer/kontinuitet Grenseverdi <50Ω, Teststrøm < 0.5mA Lavt batterinivå vises på display Over område indikering OL vises på display Målehastighet 2 ganger pr. sekund Inngangsimpedans 10MΩ (VDC og VAC) Display 4000 siffer LCD AC strøm 50-60Hz (TRMS AAC) AC spenning båndbredde 50-60Hz ( TRMS VAC) Arbeidstemperatur 5 til 40 C Lagringstemperatur -20 til 60 C Arbeidsfuktighet Maks 80% opp til 31 C, synkende til 50% ved 40 C. Lagringsfuktighet <80% Arbeidshøyde Maks 2000 meter. Overspenningskategori Kategori III 600V Batteri 1 stk 9V batteri Auto OFF Etter ca. 30 minutter Dimensjoner/vekt 197x70x40mm/183g Sikkerhet For bruk med transiente overspenninger mindre enn i overspenningskategori CAT III Side 26 Norwegian

27 PROFESSIONAL Bruk av instrumentet MERK: Les og forstå alle advarsler og forholdsregler i denne bruksanvisningen før du bruker instrumentet. Sett funksjonsvelger til OFF-stilling når instrumentet ikke er i bruk. AC/DC STRØMMÅLING ADVARSEL: Koble måleledninger fra instrumentet før strømmåling foretas. 1. Sett funksjonsvelger til 400ADC/AC, 40ADC/AC område. 2. Velg AC eller DC med MODE knappen. 3. Dersom måleområde ikke er kjent, velg det høyeste området og så flytt ned til lavere område om nødvendig. 4. Trykk inn tangkjeftåpner for å åpne tangkjeft. Lukk tangkjeften helt rundt leder som det skal måles på. 5. I DCA modus, for å få nøyaktig avlesing trykkes REL knappen for å nullstille displayet før måling. Displayet vil så vise måleresultat etter at tangkjeften er lukket rundt den strømførende lederen. AC/DC SPENNINGSMÅLING 1. Sett den sorte måleledningen i den negative COM terminalen og den røde måleledningen i den positive V terminalen. 2. Sett funksjonsvelgeren til V posisjon. 3. Velg AC eller DC med MODE knappen. Koble måleledningene i parallell med kretsen under test. Les av spenningsverdien på LCD displayet. MOTSTANDSMÅLING 1. Sett den sorte måleledningen i den negative COM terminalen og den røde måleledningen i den positive V terminalen. 2. Sett funksjonsvelgeren til Ω posisjon. 3. Koble målespissene over kretsen eller komponenten under test. 4. Les av måleresultat på displayet. Norwegian Side 27

28 DIODE OG KONTINUITETSMÅLING (SUMMING) 1. Sett den sorte måleledningen i den negative COM terminalen og den røde måleledningen i den positive V terminalen. 2. Sett funksjonsvelgeren til Ω posisjon. 3. Trykk inn MODE knappen til kommer frem i display. 4. Koble målespissene over dioden. Lederetningsspenning vil indikere 0.4V til 0.7V. Sperreretningsspenning vil indikere OL. Kortsluttede enheter vil indikere tilnærmet 0mV og åpne enheter vil indikere OL i begge polariteter. Red Black Black Red Probe Probe Probe Probe Forward test Reverse test For kontinuitetstest (summing) vil det komme en hørbar tone ved måleresultat under 50Ω. KAPASITANSMÅLING ADVARSEL: For å unngå elektrisk sjokk, koble fra spenningsførende deler og lad ut alle kondensatorer før testing. 1. Sett funksjonsvelgeren til CAP posisjon. 2. Sett den sorte måleledningen i den negative COM terminalen og den røde måleledningen i den positive V terminalen. 3. Koble målespissene til kondensatoren som skal måles. 4. Les av kapasitansverdien i displayet. FREKVENSMÅLING 1. Sett funksjonsvelgeren til Hz posisjon. 2. Sett den sorte måleledningen i den negative COM terminalen og den røde måleledningen i den positive V terminalen. 3. Koble måleledningene til kilden det skal måles på. 4. Les av frekvensverdien på displayet. Side 28 Norwegian

29 PROFESSIONAL TEMPERATURMÅLING ADVARSEL: For å unngå elektrisk sjokk må måleledninger kobles fra tilkoblede kretser før temperaturmåling finner sted. 1. Sett funksjonsvelger til C/ F. 2. Sett inn temperaturproben i den negative COM terminalen og i V terminalen. Sjekk rett polaritet. 3. Berør temperaturproben mot det stedet du ønsker å måle temperatur. Hold proben på stedet inntil avlesingen har stabilisert seg (ca 30 sekunder). Les av temperaturen på displayet. ADVARSEL: For å unngå elektrisk sjokk, sjekk at temperaturproben har blitt fjernet før annen type måling foretas. BERØRINGSLØS AC SPENNINGSINDIKERING ADVARSEL: Fare for elektrisk støt. Test alltid på kjent spenning først. 1. Berør tangtuppen mot den spenningsførende lederen eller mot faseleder i en stikkontakt. 2. Dersom AC spenning er til stede vil detektoren (LED) lyse opp. MERK: Lederne i kabler er ofte vridde. For beste resultat beveges målespissen langs kabelen for å komme så nær den spenningsførende lederen som mulig. MERK: Detektoren er meget følsom, slik at statisk elektrisitet eller andre kraftkilder kan tilfeldig utløse sensoren. MODE KNAPPEN For å velge DCV, ACV, OHM, Diode, Kontinuitet eller CAP. DATA HOLD KNAPPEN Fryser LCD måleravlesning ved å trykke data hold knappen. Data hold knappen er plassert på venstre side av måleren (topp-knappen). Mens data hold er aktivert, vil H ikonet vises på LCD displayet. Trykk på data hold knappen igjen for å gå tilbake til normal drift. Norwegian Side 29

30 REL KNAPPEN For DCA og kapasitans nulljustering. PEAK HOLD KNAPPEN Peak Hold funksjonen er for å registrere toppverdien til AC spenning eller strøm. Instrumentet kan registrere negative eller positive topper (peaks) så raskt som 1 millisekund i varighet. 1. Sett funksjonsvelgeren til A eller V posisjon. 2. Bruk MODE knappen for å velge AC. 3. La displayet få stabilisere seg. 4. Trykk inn og hold PEAK knappen inntil CAL kommer frem på displayet. Denne prosedyren vil nullstille området som er valgt. 5. Trykk inn PEAK knappen, Pmax vil vises på displayet. 6. Displayet vil oppdateres hver gang en høyre positiv toppverdi (peak) oppstår. 7. Trykk inn PEAK knappen igjen, Pmin vil komme frem i displayet. Displayet vil nå oppdatere og den laveste negative peak verdien vil vises. 8. For å gå tilbake til normal måling, trykk og hold inne PEAK knappen inntil Pmin eller Pmax indikatorer slås av. Merk: Hvis funksjonsvelger posisjon er endret etter en kalibrering av Peak Hold, må kalibrering gjentas for den nye funksjonen som er valgt. BATTERIBYTTE 1. Fjern den øverste Phillips skruen på undersiden av instrumentet. 2. Åpne batteridekslet. 3. Bytt 9V batteriet. 4. Monter dekslet igjen. VEDLIKEHOLD Ved bruk av måleapparatet i henhold til brukermanualen, er ikke vedlikehold nødvendig. Ved spørsmål angående måleapparatet, vennligst referer til produktnavn og serienummer. Begge er å finne på måleapparatet. Hvis funksjonsfeil oppstår etter at garantien går ut, vil vår kundeservice kunne reparere måleapparatet. Side 30 Norwegian

31 PROFESSIONAL REPARASJONER Reparasjonsservice innen eller utenfor garanti, kan fås hos produsent via forhandler. Garantireparasjoner utføres uten fakturering, mens reparasjoner utenfor garantien faktureres etter utførelse. Pakk inn instrumentet ordentlig i originalforpakning og legg med navn, adresse, telefonnummer samt en beskrivelse over problemet og ønsket service. Lever eller send instrumentet til forhandler. GARANTI Dette instrument garanters i sin helhet mot defekter ved normal bruk i henhold til denne manual og service i en periode på ett år etter innkjøpsdato. Denne garanti gis bare til kjøper med vilkår att fakturakopi sendes med hvis instrumentet må returneres for service eller reparasjon. Denne garanti gjelder ikke noe instrument eller annen utrustning som repareres av andre enn godkjente serviceverksteder. Ikke heller om det utsettes for feil bruk, slurv, uhell, feil innkobling eller bruk som ikke samsvarer med instruksjonene i denne bruker manual. Norwegian Side 31

32 Säkerhet Internationella säkerhetssymboler Denna symbol visar att användaren skall hänvisa till bruksanvisningen för närmare information. Denna symbol visar att det under bormalt bruk fan förekomma högre spänningar. Dubbelisolerat. SÄKERHETSVARNINGAR - Överstig aldrig det maximala tillåtna gränsvärdet för någon av funktionerna. - Mät inte på spänningssatta riktningar när motståndsmätning är vald. - Stäng av instrumentet när det inte är i bruk. VARNINGAR - Sätt funktionsväljaren till det korrekta området för mätning. - Vid mätning av spänning, vrid inte funktionsväljaren till ström- eller motståndsområdet. - Vid ändring av funktionsområde med funktionsväljaren måste alltid mätledningarna hållas borta från mätobjektet. - Överstig inte gränsvärden. FÖRSIKTIGHET Felaktigt bruk av detta instrument kan förorsaka skada, stöt eller död. Läs och förstå den här bruksanvisningen innan du använder instrumentet. Sida 32 Swedish

33 PROFESSIONAL Avlägsna alltid mätledningarna innan du byter batteriet. Undersök alla mätledningar och instrumentet för skador innan du använder det. Reparera ev. skador före användning. Iakttag stor försiktighet vid mätningar på spänning högre än 25VAC rms eller 35VDC. Ta ut batteriet när instrumentet skall förvaras under längre perioder. Tag alltid ut kondensatorer och avlägsna ström från enheten under test innan du utför diod-, resistans- och kontinuitetstester. - Spänningsmätning i stickkontakter kan vara vanskligt och vilseledande på grund av osäkerhet i samband med barnsäkring i kontakten. Mät därför gärna på utgången på säkringarna för att försäkra dig om att spänningen är avstängd på respektive riktning. - Om utrustningen används på ett sätt som inte specifiserats av tillverkaren, kan utrustningens säkerhetsfaktorer kringgås. Inågangsgränser Funktion A (Ampere) V (Volt) Frekvens, Resistans, Diod, summer/ kontinuitet, kapasitanstest Temperatur ( C/ F) Maximalt ingångsvärde 400A AC/DC 600V AC/DC 250V AC/DC 250V AC/DC Swedish Sida 33

34 (2) Instrumentbeskrivning 1. Strömtång 2. Beröringsfritt AC spänningsindikatorljus 3. Tångkäftsöppnare 4. Funktionsväljare 5. Data Hold-knapp 6. Bakgrundsbelysningsknapp 7. LCD-display 8. MODUS val-knapp 9. PEAK (toppvärde)-knapp 10. Relative-knapp 11. COM (gemensam)-ingångsterminal 12. V Ω CAP TEMP Hz-terminal 13. Batterilock 1. AC DC AC (växelström) och DC (likström) 2. Minustecken siffror (0 til 3999) mätavläsningar med 41-segmenters Bargraf 4. AUTO Automatiskt mätområde 5. Relativ-läge 6. Diod test-läge 7. Summer/kontinuitet 8. H Data Hold-läge 9. C, F, µ, m,v,a,k,m,ω. Mätenheter 10. Hz % Frekvens/duty cycle test-läge 11. MAX MIN MAX/MIN Hold-läge 12. Pmax Pmin Pmax Pmin Hold-läge (2) Sida 34 Swedish

35 PROFESSIONAL Funktion Område och upplösning Tolerans (% av avläsing) AC ström AAC ± (2.5 % + 8 siffror) (50/60Hz) 400.0AAC ± (2.8 % + 5 siffror) ADC ± (2.5 % + 5 siffror) DC ström 400.0ADC ± (2.8 % + 5 siffror) mvdc ± (0.8% + 2 siffror) VDC DC spänning VDC VDC VDC ± (1.5% + 2 siffror) ± (2 % + 2 siffror) mvac ± (1% + 10 siffror) VAC AC spänning (50/60Hz) VAC VAC ± (1.5% + 5 siffror) VAC ± (2.0% + 5 siffror) Ω ± (1.0% + 4 siffror) 4.000KΩ Motstånd 40.00KΩ ± (1.5% + 2 siffror) 400.0KΩ 4.000MΩ ± (2.5% + 3 siffror) 40.00MΩ ± (3.5% + 5 siffror) Kapasitans 40.00nF ±(5.0% avläst + 20 siffror) 400.0nF 4.000μF 40.00μF 400.0μF ±(3% avläst + 5 siffror) ±(4.0% avläst + 10 siffror) 4mF ±(5.0% avläst + 10 siffror) Frekvens kHz Sensitivitet:100V(<50Hz), 50V(50 til 400Hz, ±(1.5% avläst + 2 siffror) 15V(401Hz til 100kHz) Temperatur -20 till 760 C ± (3% avläst +5 C) (typ-k) (sensortolerans är inte inkluderad) -4 till 1400 F ± (3% avläst +9 F) Swedish Sida 35

36 Tångkäftsöppning 30mm. Diod Test Testström på 0.3mA typisk, öppen krets spänning <3V DC. Summer/kontinuitet Gränsevärde <50Ω, Testström < 0.5mA Låg batterinivå visas på displayen Över område indikering OL visas på displayen Mäthastighet 2 gånger per sekund Ingångsimpedans 10MΩ (VDC och VAC) Display 4000 siffror LCD AC ström 50-60Hz (TRMS AAC) AC spänning bandbredd 50-60Hz ( TRMS VAC) Arbetstemperatur 5 till 40 C Förvaringstemperatur -20 till 60 C Arbetsfuktighet Max 80% upp till 31 C, synkade till 50% vid 40 C. Förvaringsfuktighet <80% Arbeidshöjd Max 2000 meter. Överspänningskategori Kategori III 600V Batteri 1 st. 9V batteri Auto OFF Efter c:a 30 minuter Dimensioner/vikt 197x70x40 mm /183 g Säkerhet För bruk med transienta överspänninger mindre än i överspänningskategori Kat. III Sida 36 Swedish

37 PROFESSIONAL Användning av instrumentet OBS: Läs och förstå alla varningar och förhållningsregler i denna bruksanvisning innan du använder instrumentet. Sätt funktionsväljaren i OFF-läge när intrumentet inte används. AC/DC STRÖMÄTNING VARNING: Koppla ifrån mätledningarna från instrumentet innan strömmätning företas. 1. Sätt funktionsväljaren till 400ADC/AC, 40ADC/AC -område. 2. Välj AC eller DC med MODE-knappen. 3. När mätområdet inte är känt, välj det högsta området och flytta ned till ett lägre om nödvändigt. 4. Tryck in tångkäftsöppnaren för att öppna tångkäften. Lås tångkäften helt runt ledare som skall mätas på. 5. I DCA-läge, för att få tillräckligt bra avläsning tryck på REL-knappen för att nollställa nollställa displayen för mätning. Displayen kommer att visa mätresultat efter att tångkäften är låst runt den strömförande ledaren. AC/DC SPÄNNINGSMÄTNING 1. Sätt den svarta mätledningen i den negativa COM-terminalen och den röda mätledningen i den positiva V-terminalen. 2. Sätt funktionsväljaren i V-läge. 3. Välj AC eller DC med MODE-knappen. Anslut,ätledningarna i parallell med kretsen under test. Läs av spänningsvärdet på LCD-displayen. MOTSTÅNDSMÄTNING 1. Sätt den svarta mätledningen i den negativa COM-terminalen och den röda mätledningen i den positiva V-terminalen. 2. Sätt funktionsväljaren till Ω -läget. 3. Anslut mätspetsarna över kretsen eller komponenten som testas. 4. Läs av mätresultatet på displayen. Swedish Sida 37

38 DIOD OCH KONTINUITETSMÄTNING (SUMMING) 1. Sätt den svarta mätledningen i den negativa COM-terminalen och den röda mätledningen i den positiva V-terminalen. 2. Sätt funktionsväljaren till Ω -läget. 3. Tryck in MODE-knappen tills kommer fram i displayen. 4. Anslut mätspetsarna över dioden. Ledarens riktningsspänning kommer att visa 0.4V till 0.7V. Spärriktningsspänningen kommer att visa OL. Kortslutna enheter kommer att visa i närheten av 0mV och öppna enheter visar OL i båda polariteterna. Red Black Black Red Probe Probe Probe Probe Forward test Reverse test För kontinuitetstest (summing) kommer en hörbar ton om mätresultatet understiger 50Ω. KAPASITANSMÄTNING VARNING: För att undvika elektrisk schock: koppla ifrån spänningsförande delar och ta ut alla kondensatorer före testning. 1. Sätt funktionsväljaren till CAP-läget. 2. Sätt den svarta mätledningen i den negativa COM-terminalen och den röda mätledningen i den positiva V-terminalen. 3. Anslut mätspetsarna till kondensatorn som skall mätas. 4. Läs av kapasitansvärdet på displayen. FREKVENSMÄTNING 1. Sätt funktionsväljaren i Hz -läget. 2. Sätt den svarta mätledningen i den negativa COM-terminalen och den röda mätledningen i den positiva V-terminalen. 3. Läs av frekvensvärdet på displayen. Sida 38 Swedish

39 PROFESSIONAL TEMPERATURMÄTNING VARNING: För att undvika elektrisk schock måste mätledningarna kopplas bort från inkopplade kretsar innan temperaturmätningen äger rum. 1. Sätt funktionsväljaren till C/ F. 2. Sätt in temperatursensorn i den negativa (COM)-terminalen och i V-terminalen. Kontrollera polariteten. 3. Rör vid stället du vill mäta med temperatursensorn. Håll sensorn mot mätstället tills avläsningen har stabiliserats (c:a 30 sekunder). Läs av temperaturen på displayen. VARNING: För att undvika elektrisk schock, kontrollera att temperatursensorn har avlägsnats inna någon anna typ av mätning företas. BERÖRINGSFRI AC SPÄNNINGSINDIKERING VARNING: För att undvika elektrisk schock måste man alltid kontrollera om det finns spänning genom att kontrollera detektorn mot en känd spänningsförande ledare. Bara direkt fysisk spänningsmätning kan verifiera att anläggningen är spänningsfri. 1. Rör vid den spänningsförande ledaren eller fasledaren i en stickkontakt med tångtoppen. 2. När AC-spänning finns kommer detektorn att tändas. OBS: Ledarna i kablar är ofta vridna. För besta resultat rörs mätspetsen längs kabeln för å komma så nära den spänningsförande ledaren som möjligt. OBS: Detektorn är mycket följsam, så att statisk elektricitet eller andra kraftkällor tillfälligt kan utlösa sensorn. MODE-KNAPPEN För att välja DCV, ACV, OHM, Diod, Kontinuitet eller CAP. DATA HOLD-KNAPPEN Fryser LCD mätavläsning genom att trycka på data hold-knappen. Data hold-knappen är placerad på vänster sida av mätaren (topp-knappen). När data hold är aktiverad, visas H-ikonen på LCD displayen. Tryck på data holdknappen igen för att återgå till normal drift. Swedish Sida 39

40 REL-KNAPPEN För nolljustering av DCA och kapasitans. PEAK HOLD-KNAPPEN Peak Hold-funktionen är till för att registrera toppvärdet för AC-spänning eller ström. Instrumentet kan registrera negativa eller positiva toppar (peaks) så snabbt som 1 millisekunds varaktighet. 1. Sätt funktionsväljaren till A- eller V-läget. 2. Använd MODE-knappen för att välja AC. 3. Låt displayen stabilisera sig. 4. Tryck in och håll inne PEAK-knappen tills CAL visas på displayen. Denna procedur nollställer det valda området. 5. Tryck in PEAK-knappen, Pmax visas på displayen. 6. Displayen uppdateras varje gång ett högre positivt toppvärde (peak) uppstår. 7. Tryck in PEAK-knappen igen, Pmin dyker upp på displayen. Displayen uppdateras och det lägsta negativa peak-värdet visas. 8. För att återgå till normal mätning, tryck och håll inne PEAK-knappen tills Pmin- eller Pmax- indikatorerna stängs av. OBS: Om funktionsväljarens läge ändras efter en kalibrering av Peak Hold, måste kalibreringen upprepas för den nya valda funktionen. BATTERIBYTE 1. Avlägsna Phillips-skruven på undersidan av instrumentet. 2. Öppna batterilocket. 3. Byt 9V-batteriet. 4. Montera locket igen. UNDERHÅLL När mätapparaten används enligt bruksanvisningen krävs inget underhåll. Vid frågor angående mätapparaten, referera till produktnamn och serienummer. Båda dessa finns på mätapparaten. Om ett funktionsfel skulle uppstå efter att garantitiden har löpt ut repareras apparaten av vår kundservice. Sida 40 Swedish

41 PROFESSIONAL REPARATIONER Reparationsservice inom eller utandör garantin kan fås hos tillverkaren via återförsäljaren. Garantireparationer utförs utan fakturering medan reparationer utanför garantin faktureras när den är utförd. Förpacka instrumentet ordentligt i originalförpackningen och skicka med namn, adress och telefonnummer samt en beskrivning av problemet och önskad service. Leverera eller skicka instrumentet till återförsäljaren. GARANTI Detta instrument garanteras i sin helhet mot defekter vid normal bruk i förhållande till denna bruksanvisning och service under en period av ett år efter inköpsdatum. Garantin ges bara till köpare med villkoret att fakturakopia skickas med om instrumentet måste returneras för service eller reparation. Denna garanti gäller inte för instrument eller annan utrustning som repareras av annan än godkänd serviceverkstad. Inte heller om det har utsatts för felaktig användning, slarv otur eller felaktig inkoppling eller användning som inte stämmer med instruktionerna i denna bruksanvisning. Swedish Sida 41
