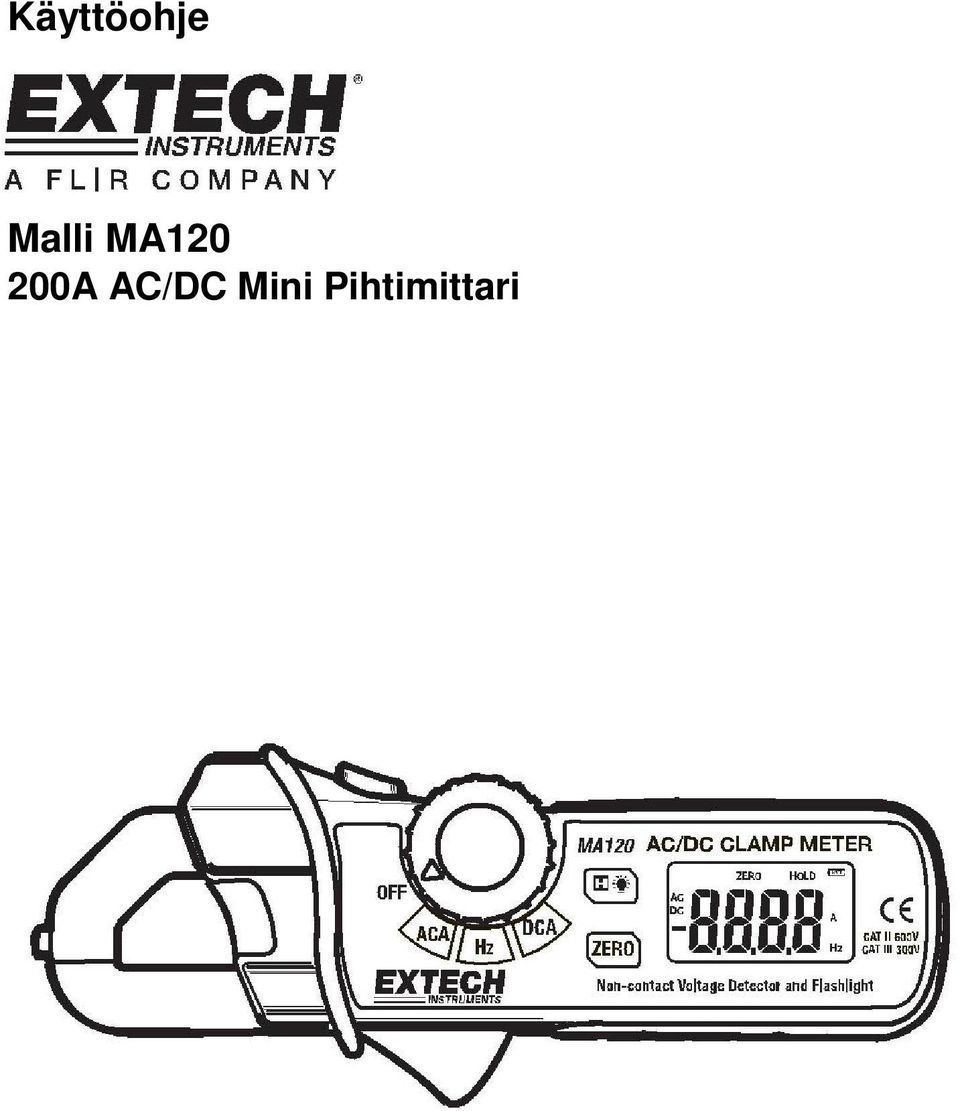

1 Käyttöohje Malli MA A AC/DC Mini Pihtimittari

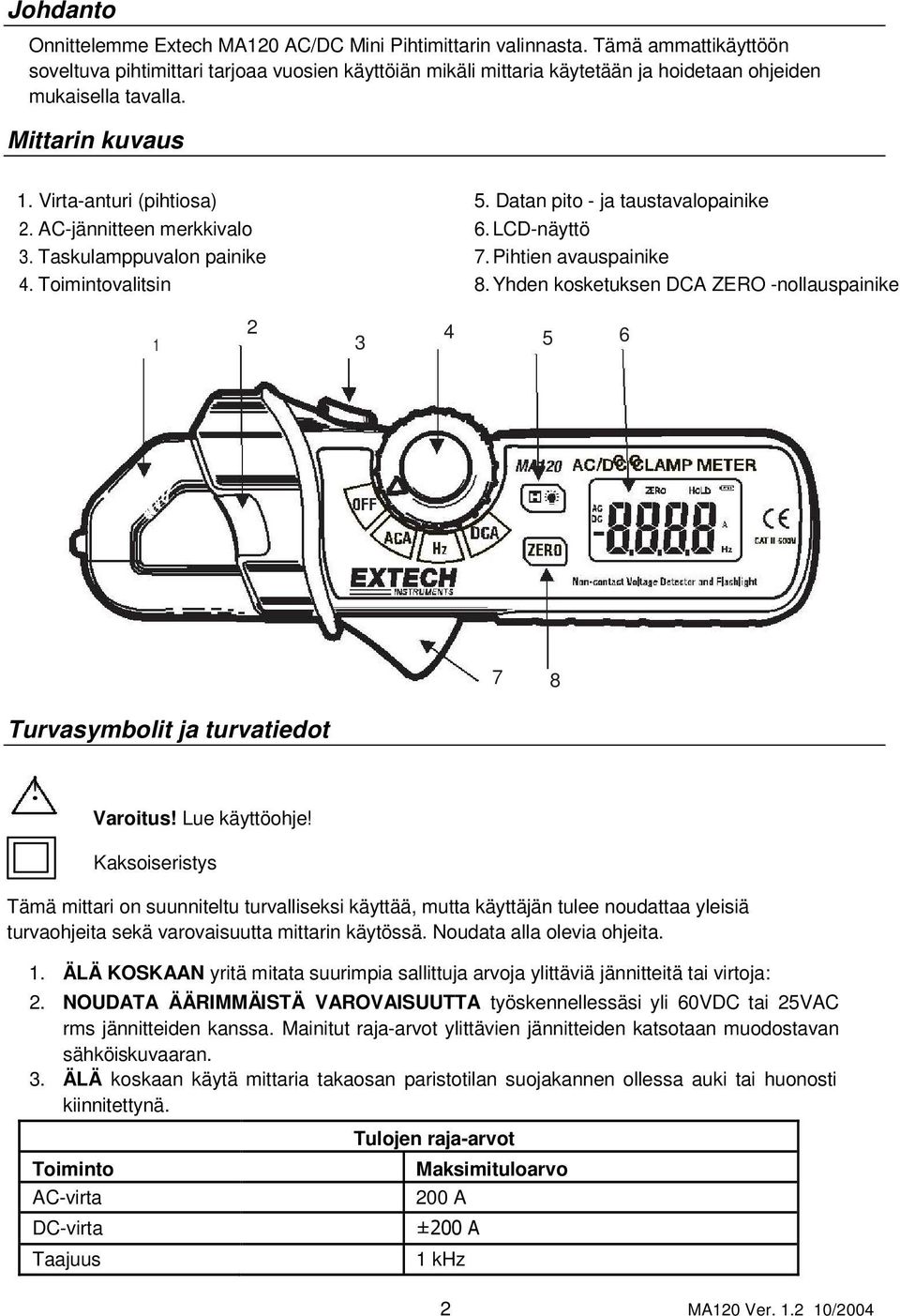

2 Johdanto Onnittelemme Extech MA120 AC/DC Mini Pihtimittarin valinnasta. Tämä ammattikäyttöön soveltuva pihtimittari tarjoaa vuosien käyttöiän mikäli mittaria käytetään ja hoidetaan ohjeiden mukaisella tavalla. Mittarin kuvaus 1. Virta-anturi (pihtiosa) 5. Datan pito - ja taustavalopainike 2. AC-jännitteen merkkivalo 6.LCD-näyttö 3. Taskulamppuvalon painike 7.Pihtien avauspainike 4. Toimintovalitsin 8.Yhden kosketuksen DCA ZERO -nollauspainike 1 Turvasymbolit ja turvatiedot! Varoitus! Lue käyttöohje! Kaksoiseristys Tämä mittari on suunniteltu turvalliseksi käyttää, mutta käyttäjän tulee noudattaa yleisiä turvaohjeita sekä varovaisuutta mittarin käytössä. Noudata alla olevia ohjeita. 1. ÄLÄ KOSKAAN yritä mitata suurimpia sallittuja arvoja ylittäviä jännitteitä tai virtoja: 2. NOUDATA ÄÄRIMMÄISTÄ VAROVAISUUTTA työskennellessäsi yli 60VDC tai 25VAC rms jännitteiden kanssa. Mainitut raja-arvot ylittävien jännitteiden katsotaan muodostavan sähköiskuvaaran. 3. ÄLÄ koskaan käytä mittaria takaosan paristotilan suojakannen ollessa auki tai huonosti kiinnitettynä. Toiminto AC-virta DC-virta Taajuus Tulojen raja-arvot Maksimituloarvo 200 A ±200 A 1 khz 2 MA120 Ver /2004

Datan pito - ja taustavalopainike 2. AC-jännitteen merkkivalo 6.LCD-näyttö 3. Taskulamppuvalon painike 7.Pihtien avauspainike 4. Toimintovalitsin 8.

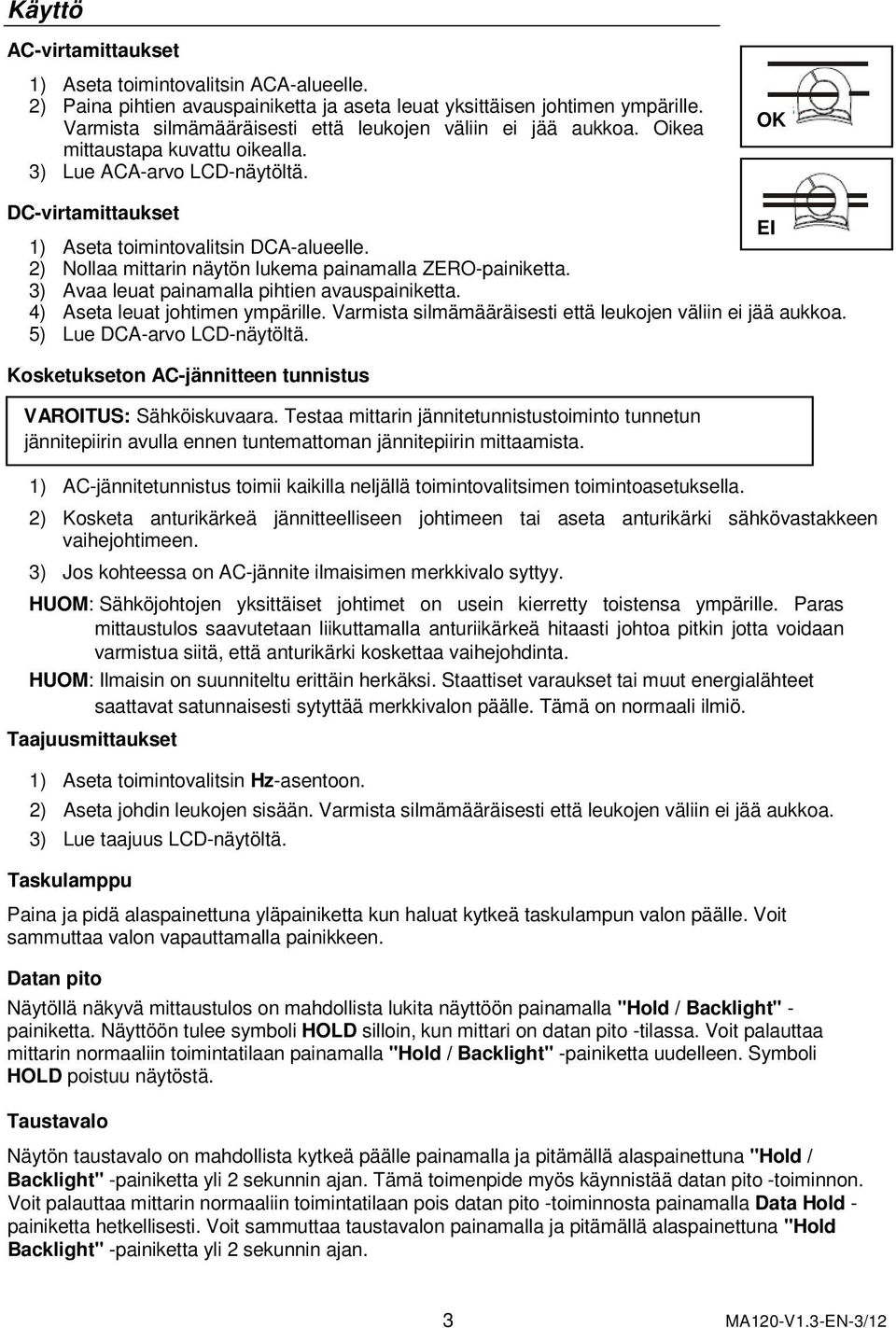

3 Käyttö AC-virtamittaukset 1) Aseta toimintovalitsin ACA-alueelle. 2) Paina pihtien avauspainiketta ja aseta leuat yksittäisen johtimen ympärille. Varmista silmämääräisesti että leukojen väliin ei jää aukkoa. Oikea mittaustapa kuvattu oikealla. 3) Lue ACA-arvo LCD-näytöltä. DC-virtamittaukset EI 1) Aseta toimintovalitsin DCA-alueelle. 2) Nollaa mittarin näytön lukema painamalla ZERO-painiketta. 3) Avaa leuat painamalla pihtien avauspainiketta. 4) Aseta leuat johtimen ympärille. Varmista silmämääräisesti että leukojen väliin ei jää aukkoa. 5) Lue DCA-arvo LCD-näytöltä. Kosketukseton AC-jännitteen tunnistus VAROITUS: Sähköiskuvaara. Testaa mittarin jännitetunnistustoiminto tunnetun jännitepiirin avulla ennen tuntemattoman jännitepiirin mittaamista. 1) AC-jännitetunnistus toimii kaikilla neljällä toimintovalitsimen toimintoasetuksella. 2) Kosketa anturikärkeä jännitteelliseen johtimeen tai aseta anturikärki sähkövastakkeen vaihejohtimeen. 3) Jos kohteessa on AC-jännite ilmaisimen merkkivalo syttyy. HUOM: Sähköjohtojen yksittäiset johtimet on usein kierretty toistensa ympärille. Paras mittaustulos saavutetaan liikuttamalla anturiikärkeä hitaasti johtoa pitkin jotta voidaan varmistua siitä, että anturikärki koskettaa vaihejohdinta. HUOM: Ilmaisin on suunniteltu erittäin herkäksi. Staattiset varaukset tai muut energialähteet saattavat satunnaisesti sytyttää merkkivalon päälle. Tämä on normaali ilmiö. Taajuusmittaukset 1) Aseta toimintovalitsin Hz-asentoon. 2) Aseta johdin leukojen sisään. Varmista silmämääräisesti että leukojen väliin ei jää aukkoa. 3) Lue taajuus LCD-näytöltä. Taskulamppu Paina ja pidä alaspainettuna yläpainiketta kun haluat kytkeä taskulampun valon päälle. Voit sammuttaa valon vapauttamalla painikkeen. Datan pito Näytöllä näkyvä mittaustulos on mahdollista lukita näyttöön painamalla "Hold / Backlight" - painiketta. Näyttöön tulee symboli HOLD silloin, kun mittari on datan pito -tilassa. Voit palauttaa mittarin normaaliin toimintatilaan painamalla "Hold / Backlight" -painiketta uudelleen. Symboli HOLD poistuu näytöstä. Taustavalo Näytön taustavalo on mahdollista kytkeä päälle painamalla ja pitämällä alaspainettuna "Hold / Backlight" -painiketta yli 2 sekunnin ajan. Tämä toimenpide myös käynnistää datan pito -toiminnon. Voit palauttaa mittarin normaaliin toimintatilaan pois datan pito -toiminnosta painamalla Data Hold - painiketta hetkellisesti. Voit sammuttaa taustavalon painamalla ja pitämällä alaspainettuna "Hold Backlight" -painiketta yli 2 sekunnin ajan. OK 3 MA120-V1.3-EN-3/12

2) Nollaa mittarin näytön lukema painamalla ZERO-painiketta. 3) Avaa leuat painamalla pihtien avauspainiketta. 4) Aseta leuat johtimen ympärille.

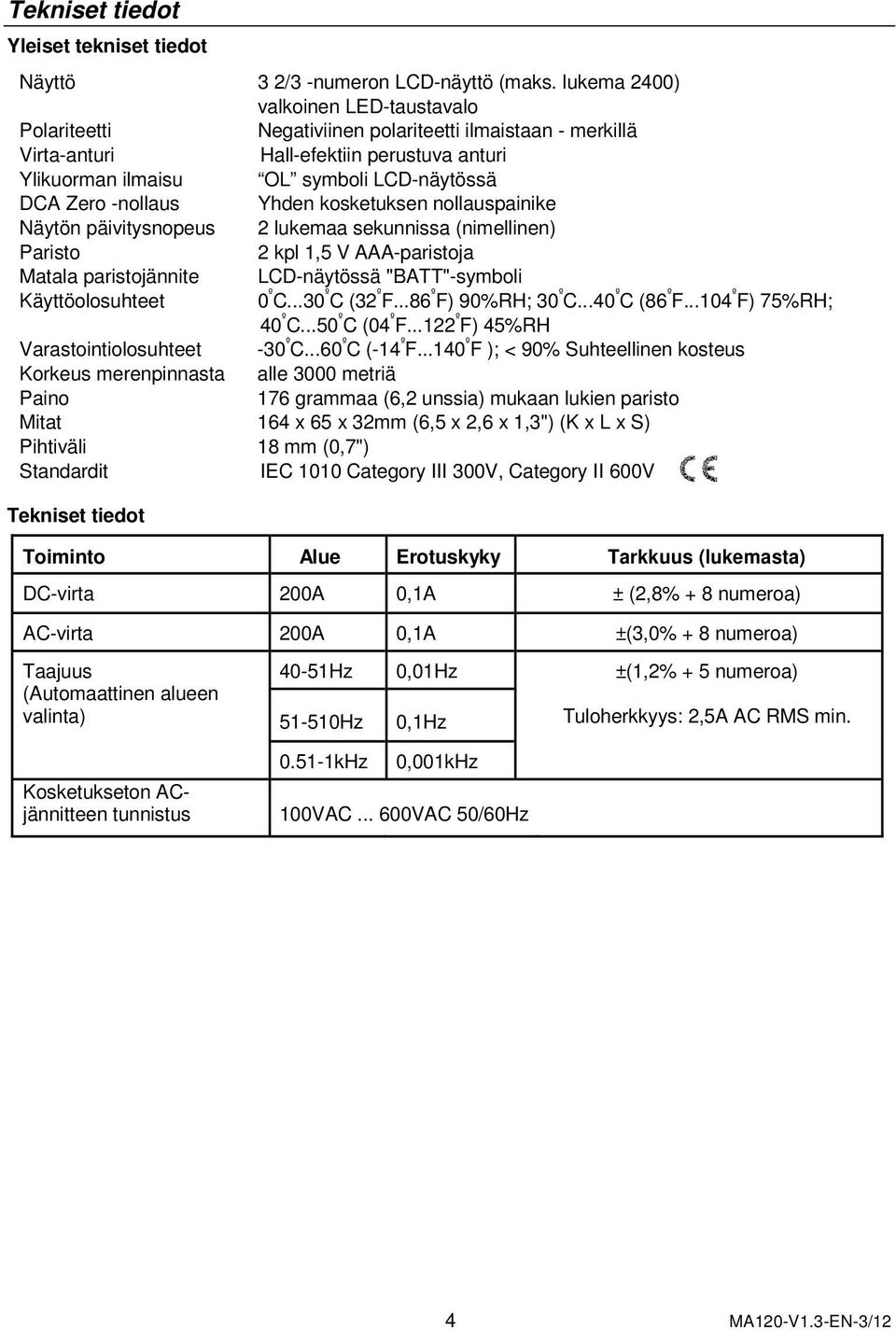

4 Tekniset tiedot Yleiset tekniset tiedot Näyttö 3 2/3 -numeron LCD-näyttö (maks. lukema 2400) valkoinen LED-taustavalo Polariteetti Negativiinen polariteetti ilmaistaan - merkillä Virta-anturi Hall-efektiin perustuva anturi Ylikuorman ilmaisu OL symboli LCD-näytössä DCA Zero -nollaus Yhden kosketuksen nollauspainike Näytön päivitysnopeus 2 lukemaa sekunnissa (nimellinen) Paristo 2 kpl 1,5 V AAA-paristoja Matala paristojännite LCD-näytössä "BATT"-symboli Käyttöolosuhteet 0 º C...30 º C (32 º F...86 º F) 90%RH; 30 º C...40 º C (86 º F º F) 75%RH; 40 º C...50 º C (04 º F º F) 45%RH Varastointiolosuhteet -30 º C...60 º C (-14 º F º F ); < 90% Suhteellinen kosteus Korkeus merenpinnasta alle 3000 metriä Paino 176 grammaa (6,2 unssia) mukaan lukien paristo Mitat 164 x 65 x 32mm (6,5 x 2,6 x 1,3") (K x L x S) Pihtiväli 18 mm (0,7") Standardit IEC 1010 Category III 300V, Category II 600V Tekniset tiedot Toiminto Alue Erotuskyky Tarkkuus (lukemasta) DC-virta 200A 0,1A ± (2,8% + 8 numeroa) AC-virta 200A 0,1A ±(3,0% + 8 numeroa) Taajuus 40-51Hz 0,01Hz ±(1,2% + 5 numeroa) (Automaattinen alueen valinta) Hz 0,1Hz Tuloherkkyys: 2,5A AC RMS min. Kosketukseton ACjännitteen tunnistus kHz 0,001kHz 100VAC VAC 50/60Hz 4 MA120-V1.3-EN-3/12

-nollaus Yhden kosketuksen nollauspainike Näytön päivitysnopeus 2 lukemaa sekunnissa (nimellinen) Paristo 2 kpl 1,5 V AAA-paristoja Matala paristojännite LCD-näytössä "BATT"-symboli Käyttöolosuhteet

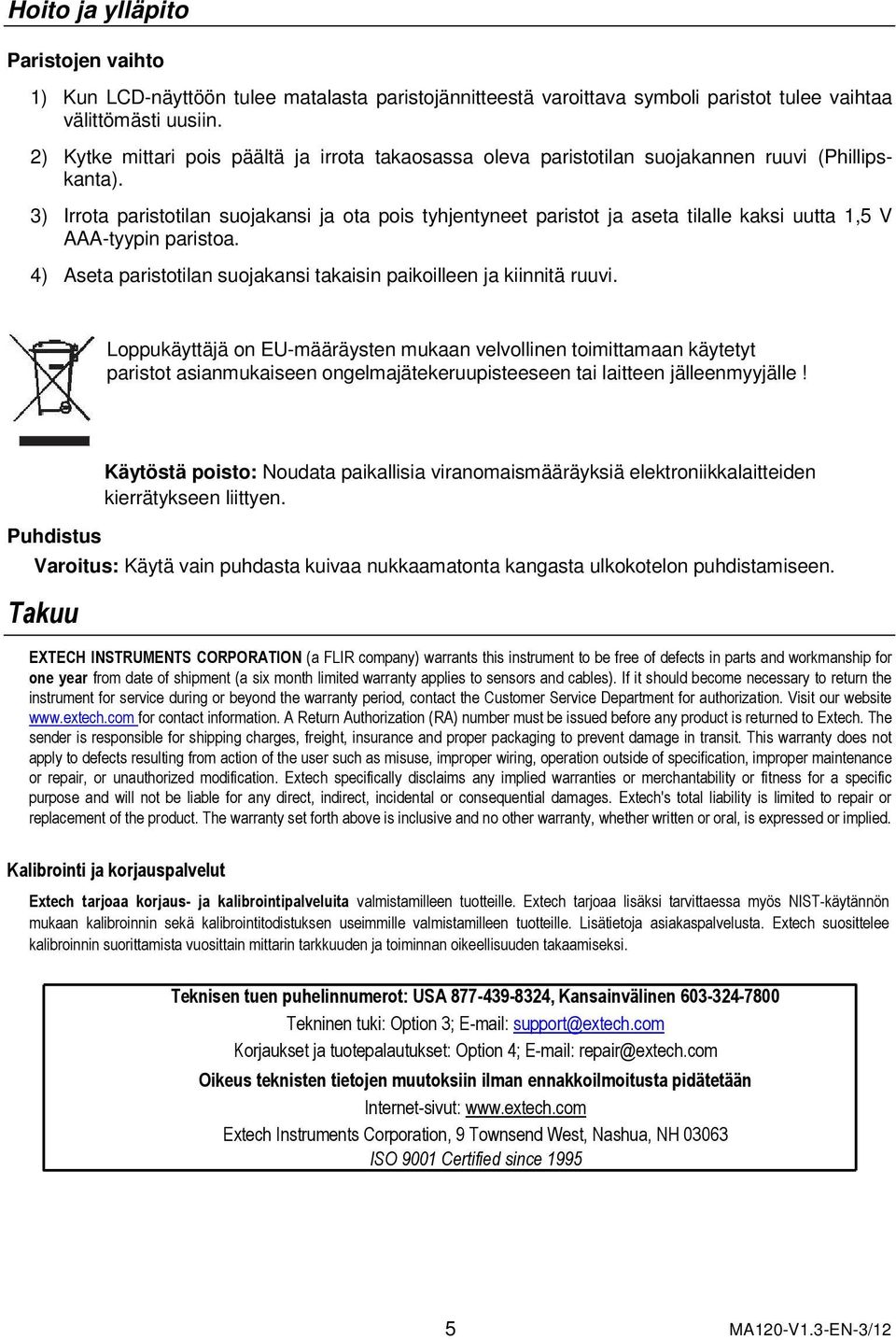

5 Hoito ja ylläpito Paristojen vaihto 1) Kun LCD-näyttöön tulee matalasta paristojännitteestä varoittava symboli paristot tulee vaihtaa välittömästi uusiin. 2) Kytke mittari pois päältä ja irrota takaosassa oleva paristotilan suojakannen ruuvi (Phillipskanta). 3) Irrota paristotilan suojakansi ja ota pois tyhjentyneet paristot ja aseta tilalle kaksi uutta 1,5 V AAA-tyypin paristoa. 4) Aseta paristotilan suojakansi takaisin paikoilleen ja kiinnitä ruuvi. Puhdistus Loppukäyttäjä on EU-määräysten mukaan velvollinen toimittamaan käytetyt paristot asianmukaiseen ongelmajätekeruupisteeseen tai laitteen jälleenmyyjälle! Käytöstä poisto: Noudata paikallisia viranomaismääräyksiä elektroniikkalaitteiden kierrätykseen liittyen. Varoitus: Käytä vain puhdasta kuivaa nukkaamatonta kangasta ulkokotelon puhdistamiseen. Takuu EXTECH INSTRUMENTS CORPORATION (a FLIR company) warrants this instrument to be free of defects in parts and workmanship for one year from date of shipment (a six month limited warranty applies to sensors and cables). If it should become necessary to return the instrument for service during or beyond the warranty period, contact the Customer Service Department for authorization. Visit our website for contact information. A Return Authorization (RA) number must be issued before any product is returned to Extech. The sender is responsible for shipping charges, freight, insurance and proper packaging to prevent damage in transit. This warranty does not apply to defects resulting from action of the user such as misuse, improper wiring, operation outside of specification, improper maintenance or repair, or unauthorized modification. Extech specifically disclaims any implied warranties or merchantability or fitness for a specific purpose and will not be liable for any direct, indirect, incidental or consequential damages. Extech's total liability is limited to repair or replacement of the product. The warranty set forth above is inclusive and no other warranty, whether written or oral, is expressed or implied. Kalibrointi ja korjauspalvelut Extech tarjoaa korjaus- ja kalibrointipalveluita valmistamilleen tuotteille. Extech tarjoaa lisäksi tarvittaessa myös NIST-käytännön mukaan kalibroinnin sekä kalibrointitodistuksen useimmille valmistamilleen tuotteille. Lisätietoja asiakaspalvelusta. Extech suosittelee kalibroinnin suorittamista vuosittain mittarin tarkkuuden ja toiminnan oikeellisuuden takaamiseksi. Teknisen tuen puhelinnumerot: USA , Kansainvälinen Tekninen tuki: Option 3; support@extech.com Korjaukset ja tuotepalautukset: Option 4; repair@extech.com Oikeus teknisten tietojen muutoksiin ilman ennakkoilmoitusta pidätetään Internet-sivut: Extech Instruments Corporation, 9 Townsend West, Nashua, NH ISO 9001 Certified since MA120-V1.3-EN-3/12

3) Irrota paristotilan suojakansi ja ota pois tyhjentyneet paristot ja aseta tilalle kaksi uutta 1,5 V AAA-tyypin paristoa. 4) Aseta paristotilan suojakansi takaisin paikoilleen ja kiinnitä ruuvi.
