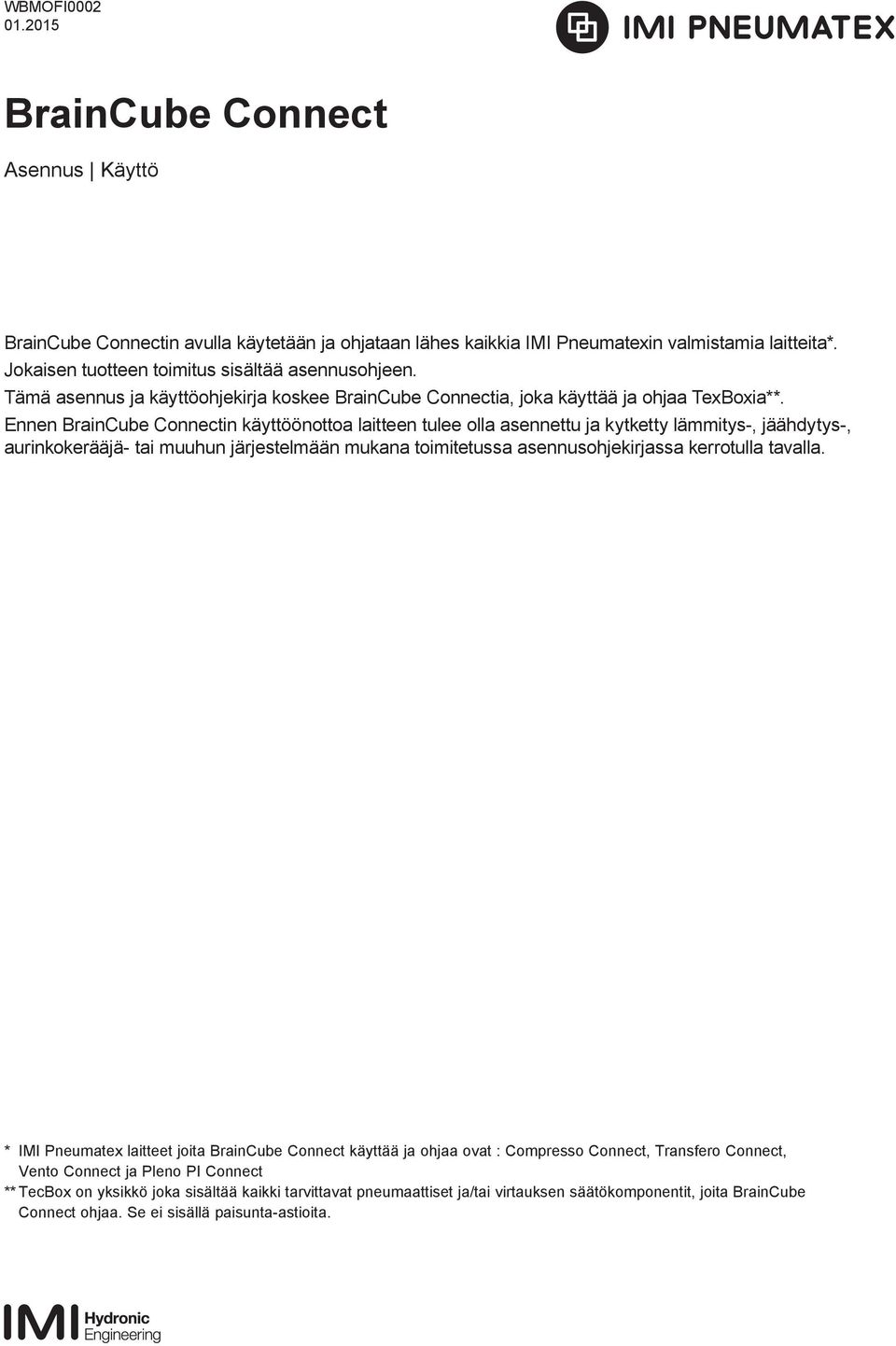

1 WBMOFI BrainCube Connect Asennus Käyttö BrainCube Connectin avulla käytetään ja ohjataan lähes kaikkia IMI Pneumatexin valmistamia laitteita*. Jokaisen tuotteen toimitus sisältää asennusohjeen. Tämä asennus ja käyttöohjekirja koskee BrainCube Connectia, joka käyttää ja ohjaa TexBoxia**. Ennen BrainCube Connectin käyttöönottoa laitteen tulee olla asennettu ja kytketty lämmitys-, jäähdytys-, aurinkokerääjä- tai muuhun järjestelmään mukana toimitetussa asennusohjekirjassa kerrotulla tavalla. * IMI Pneumatex laitteet joita BrainCube Connect käyttää ja ohjaa ovat : Compresso Connect, Transfero Connect, Vento Connect ja Pleno PI Connect ** TecBox on yksikkö joka sisältää kaikki tarvittavat pneumaattiset ja/tai virtauksen säätökomponentit, joita BrainCube Connect ohjaa. Se ei sisällä paisunta-astioita.

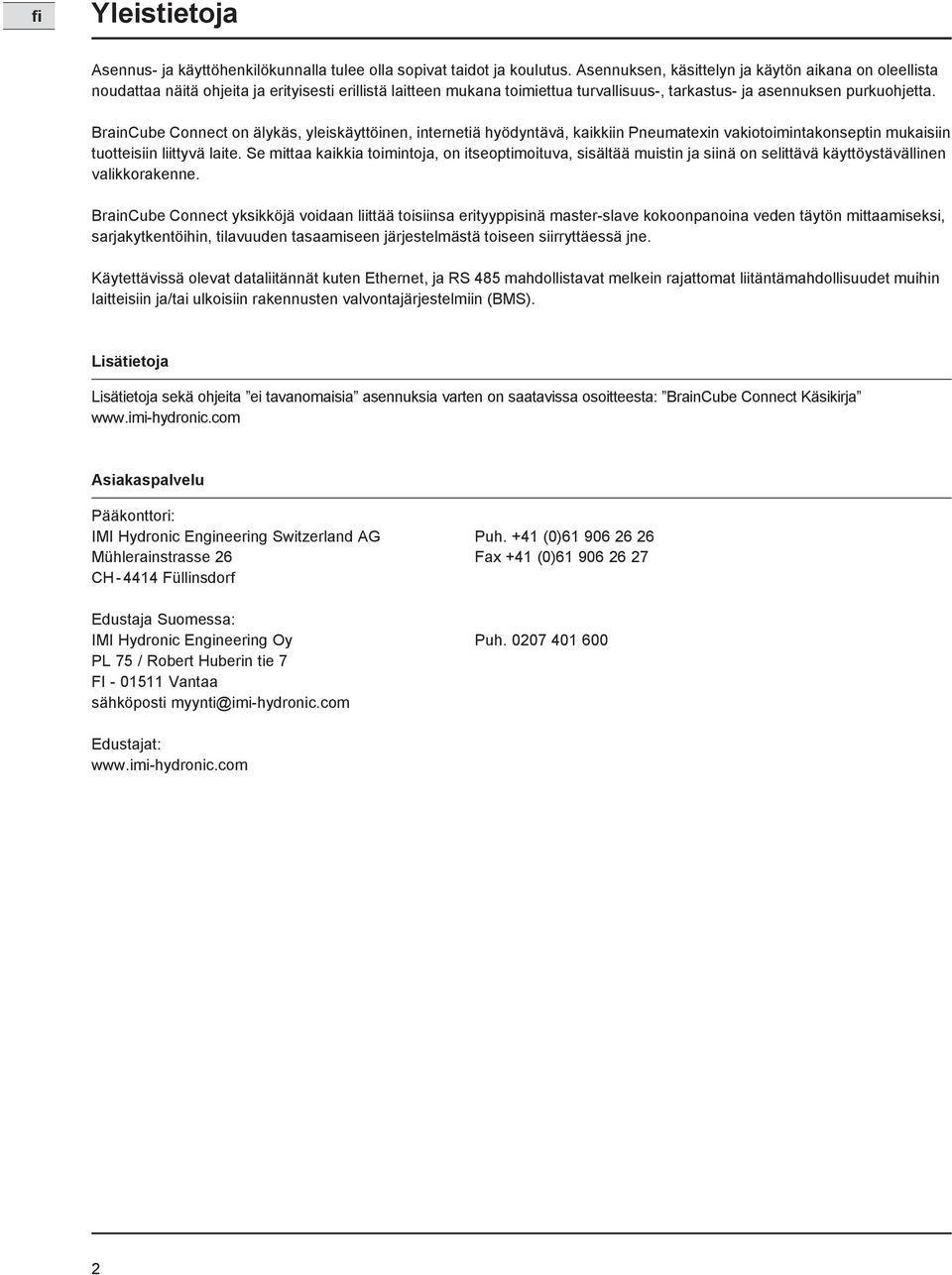

2 fi Yleistietoja Asennus- ja käyttöhenkilökunnalla tulee olla sopivat taidot ja koulutus. Asennuksen, käsittelyn ja käytön aikana on oleellista noudattaa näitä ohjeita ja erityisesti erillistä laitteen mukana toimiettua turvallisuus-, tarkastus- ja asennuksen purkuohjetta. BrainCube Connect on älykäs, yleiskäyttöinen, internetiä hyödyntävä, kaikkiin Pneumatexin vakiotoimintakonseptin mukaisiin tuotteisiin liittyvä laite. Se mittaa kaikkia toimintoja, on itseoptimoituva, sisältää muistin ja siinä on selittävä käyttöystävällinen valikkorakenne. BrainCube Connect yksikköjä voidaan liittää toisiinsa erityyppisinä master-slave kokoonpanoina veden täytön mittaamiseksi, sarjakytkentöihin, tilavuuden tasaamiseen järjestelmästä toiseen siirryttäessä jne. Käytettävissä olevat dataliitännät kuten Ethernet, ja RS 485 mahdollistavat melkein rajattomat liitäntämahdollisuudet muihin laitteisiin ja/tai ulkoisiin rakennusten valvontajärjestelmiin (BMS). Lisätietoja Lisätietoja sekä ohjeita ei tavanomaisia asennuksia varten on saatavissa osoitteesta: BrainCube Connect Käsikirja Asiakaspalvelu Pääkonttori: IMI Hydronic Engineering Switzerland AG Puh. +41 (0) Mühlerainstrasse 26 Fax +41 (0) CH Füllinsdorf Edustaja Suomessa: IMI Hydronic Engineering Oy Puh PL 75 / Robert Huberin tie 7 FI Vantaa sähköposti myynti@imi-hydronic.com Edustajat: 2

3 Sisältö fi Sivu 4 Pikaohje Sähkö- ja viestiliitännät 6 Sähkön syöttö 6 BrainCube Connect kytkennät 7 Viestiliitännät 7 RS 485 liitäntä 7 Ethernet ja USB liitännät 8 Digitaaliset ulostulot Toiminta 9 Mahdolliset toimintatilat 9 Yleistoiminta 10 Parametrien asettelu 10 BrainCube kaavat ja näyttö 11 Ensikäynnistys Tervetuloa MUOKKAUS käyttöönotto tarkastus parametrit 14 INFO tila kokoonpano käsikirja 15 TOIMINTA auto standby Jälkitäyttö Lisätäyttö toiminta Lisätäyttö kytkentä Master-slave toimintatyypit Periaate MS sarjakytkentätoiminto MS IO erillistoiminta MS-PC paineensäätötoiminta PR sarjakytkentätoiminta Liitännät Tiedonsiirto 19 OD 19 RS Ethernet 19 USB 20 IMI Hydronic Engineering Webliitäntä 23 Modbus RTU protokolla ja toiminta 25 ComCube DCA Sähkökytkentäkaavio 26 Sähkön syöttö C1 26 Sähkön syöttö C2 27 Pienoisjänniteliitännät 27 Tiedonsiirtoliitännät 3

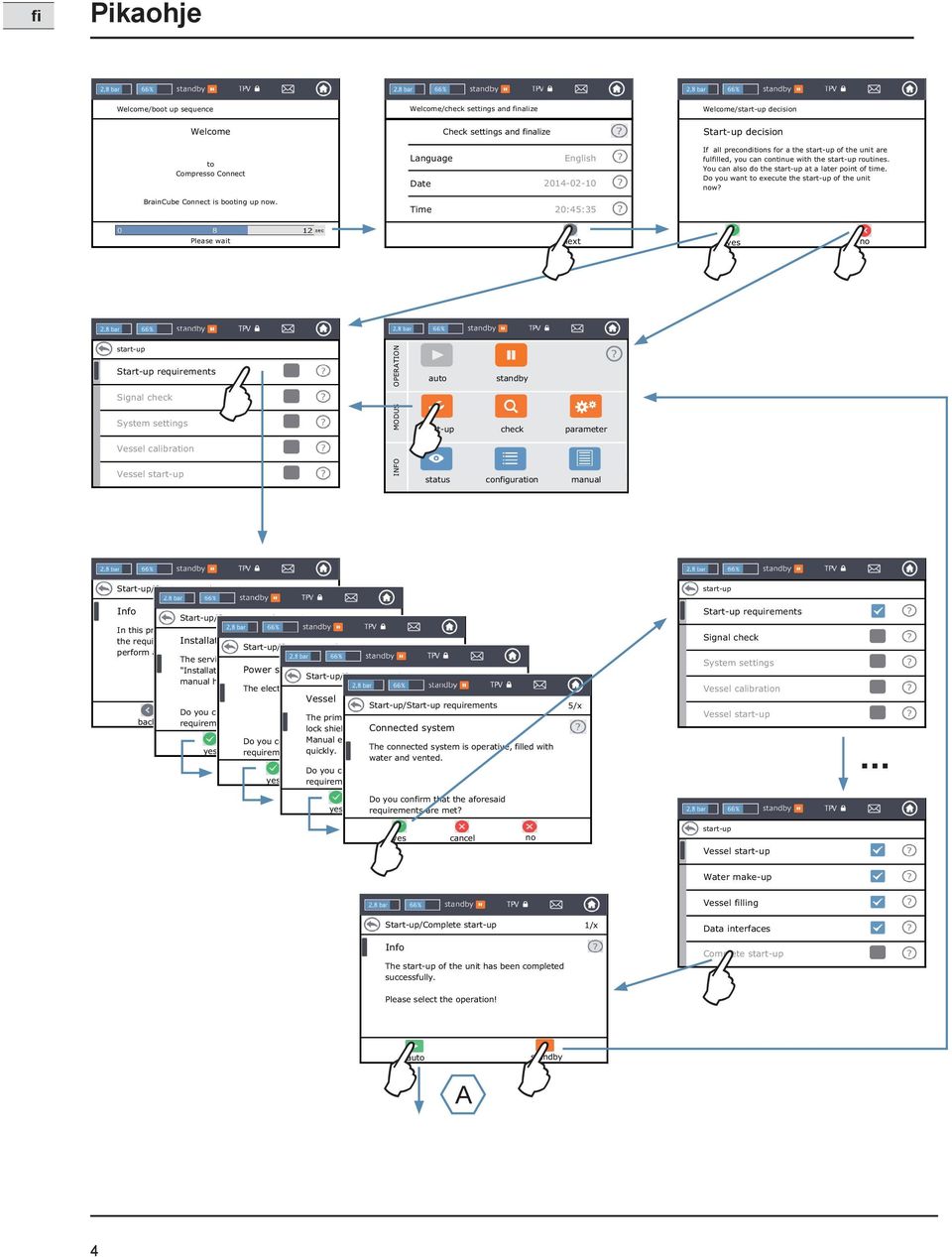

4 fi Pikaohje Welcome/boot up sequence Welcome to Compresso Connect BrainCube Connect is booting up now. Welcome/check settings and finalize Check settings and finalize Language English Date Time 20:45:35 Welcome/start-up decision Start-up decision If all preconditions for a the start-up of the unit are fulfilled, you can continue with the start-up routines. You can also do the start-up at a later point of time. Do you want to execute the start-up of the unit now? Please wait next yes no start-up Start-up requirements OPERATION auto standby Signal check System settings MODUS start-up check parameter Vessel calibration Vessel start-up INFO status configuration manual Start-up/Start-up requirements 1/ start-up Info Start-up/Start-up requirements 2/x In this procedure you have to check and confirm the requirements Installation to be done before you can Start-up/Start-up requirements 3/x perform a proper start-up of the unit. The services described in chapter "Installation" of Power the enclosed supply instruction Start-up/Start-up requirements 4/x manual have been completed. The electrical power supply is connected. Vessel Start-up/Start-up requirements Do you confirm that the aforesaid back requirements are met? next The primary vessel is empty. The water side lock shield valve Connected is in shut-off system position. Do you confirm Manual that the equipment aforesaid is available for filling yes requirements cancel are quickly. met? no The connected system is operative, filled with water and vented. Do you confirm that the aforesaid yes requirements cancel are met? no 5/x Start-up requirements Signal check System settings Vessel calibration Vessel start-up... yes Do you confirm that the aforesaid requirements cancel are met? no yes cancel no start-up Vessel start-up Water make-up Start-up/Complete start-up Info The start-up of the unit has been completed successfully. Please select the operation! 1/x Vessel filling Data interfaces Complete start-up auto standby A 4

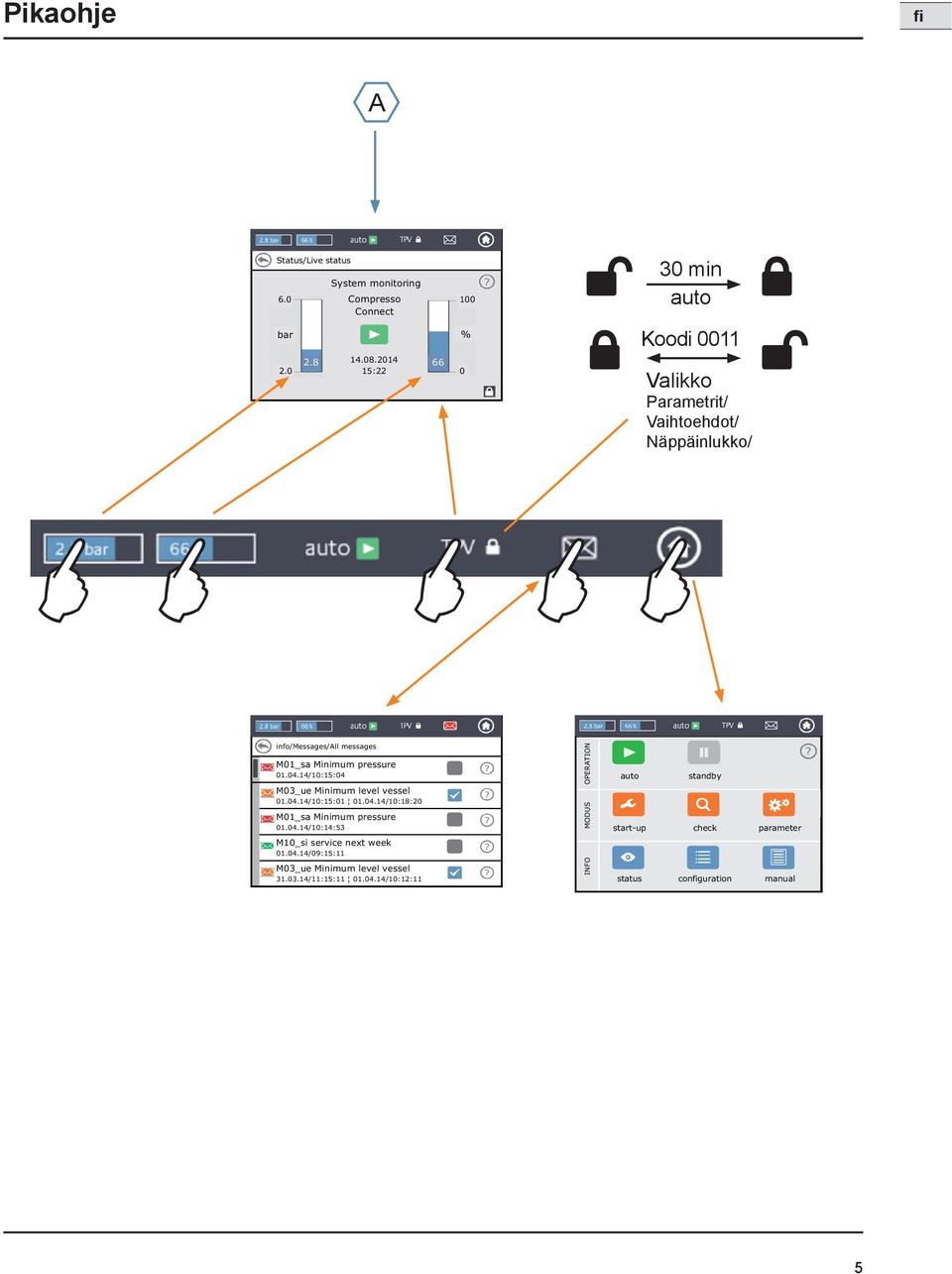

5 Pikaohje fi A Status/Live status System monitoring 6.0 Compresso Connect 100 bar % : min auto Koodi 0011 Valikko Parametrit/ Vaihtoehdot/ Näppäinlukko/ info/messages/all messages M01_sa Minimum pressure /10:15:04 M03_ue Minimum level vessel /10:15: /10:18:20 M01_sa Minimum pressure /10:14:53 M10_si service next week /09:15:11 M03_ue Minimum level vessel /11:15: /10:12:11 OPERATION MODUS INFO auto standby start-up check parameter status configuration manual 5

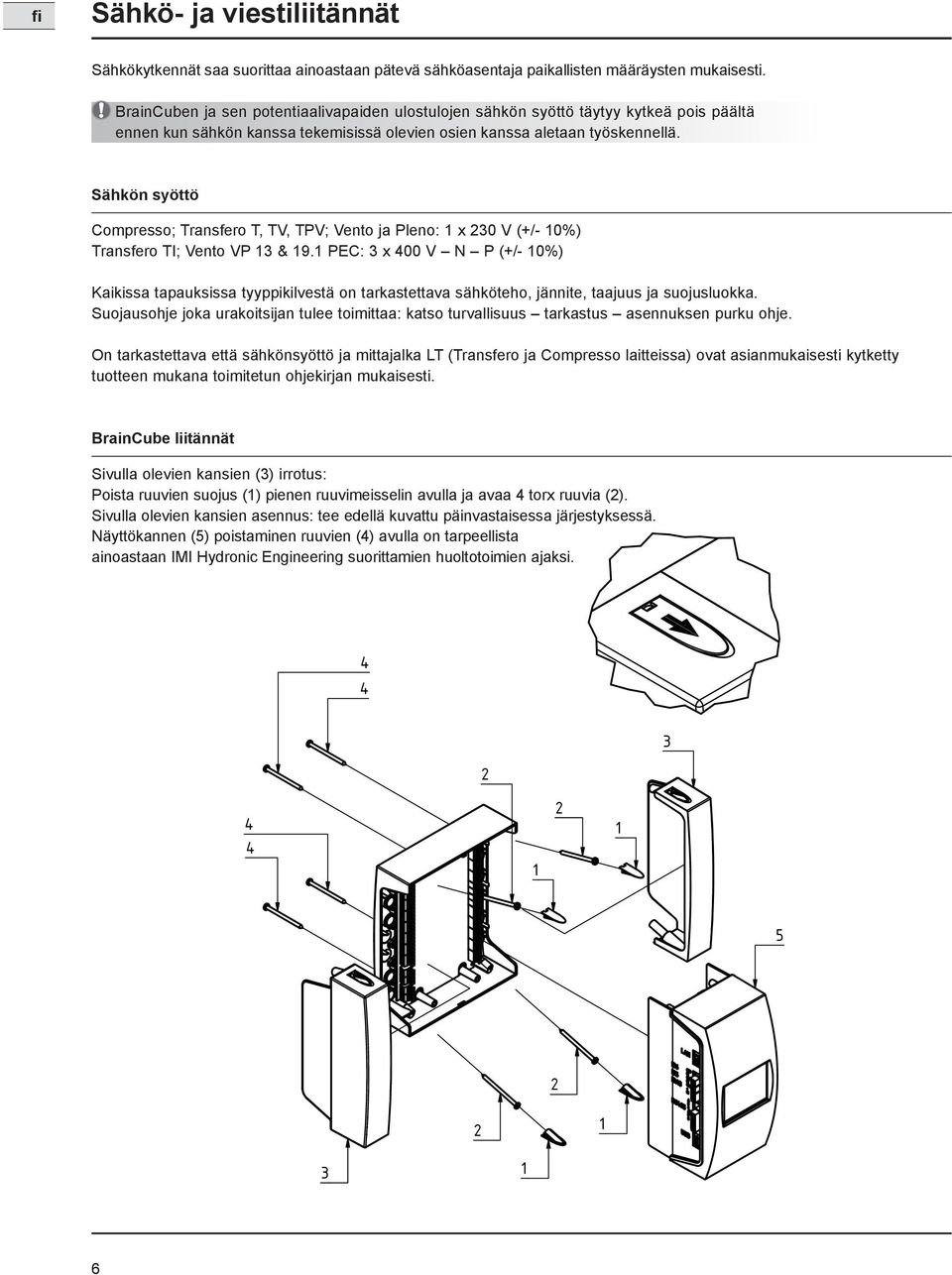

6 fi Sähkö- ja viestiliitännät Sähkökytkennät saa suorittaa ainoastaan pätevä sähköasentaja paikallisten määräysten mukaisesti. BrainCuben ja sen potentiaalivapaiden ulostulojen sähkön syöttö täytyy kytkeä pois päältä ennen kun sähkön kanssa tekemisissä olevien osien kanssa aletaan työskennellä. Sähkön syöttö Compresso; Transfero T, TV, TPV; Vento ja Pleno: 1 x 230 V (+/- 10%) Transfero TI; Vento VP 13 & 19.1 PEC: 3 x 400 V N P (+/- 10%) Kaikissa tapauksissa tyyppikilvestä on tarkastettava sähköteho, jännite, taajuus ja suojusluokka. Suojausohje joka urakoitsijan tulee toimittaa: katso turvallisuus tarkastus asennuksen purku ohje. On tarkastettava että sähkönsyöttö ja mittajalka LT (Transfero ja Compresso laitteissa) ovat asianmukaisesti kytketty tuotteen mukana toimitetun ohjekirjan mukaisesti. BrainCube liitännät Sivulla olevien kansien (3) irrotus: Poista ruuvien suojus (1) pienen ruuvimeisselin avulla ja avaa 4 torx ruuvia (2). Sivulla olevien kansien asennus: tee edellä kuvattu päinvastaisessa järjestyksessä. Näyttökannen (5) poistaminen ruuvien (4) avulla on tarpeellista A ( 1:1 ) ainoastaan IMI Hydronic Engineering suorittamien huoltotoimien ajaksi. 6 se Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Änderungen: 4 4 Betriebsanleitung Gewicht/Kg Format Massstab A4 1:4 Material Gezeichnet MS Fachprüfung

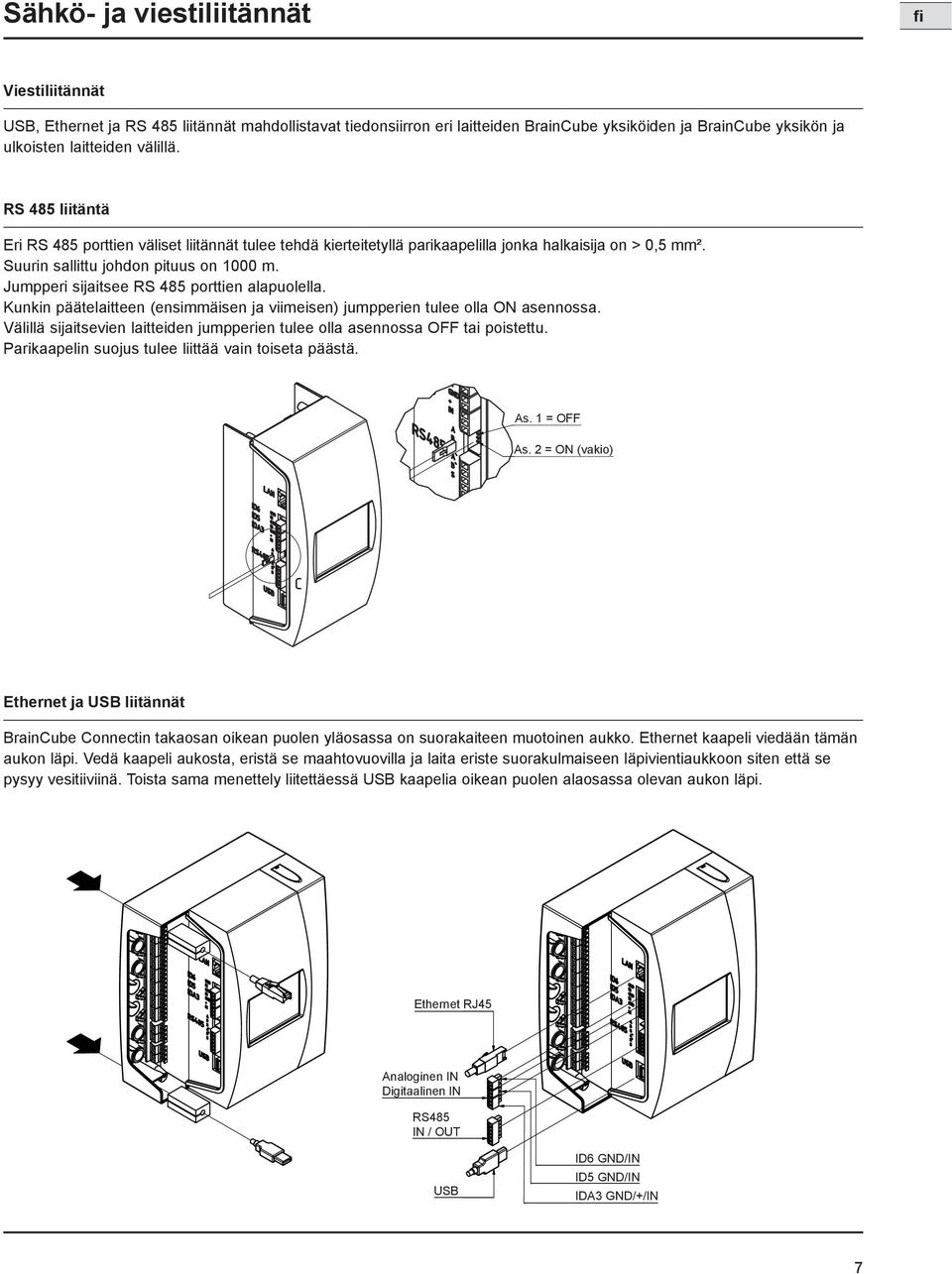

7 Sähkö- ja viestiliitännät fi Viestiliitännät USB, Ethernet ja RS 485 liitännät mahdollistavat tiedonsiirron eri laitteiden BrainCube yksiköiden ja BrainCube yksikön ja ulkoisten laitteiden välillä. RS 485 liitäntä Eri RS 485 porttien väliset liitännät tulee tehdä kierteitetyllä parikaapelilla jonka halkaisija on > 0,5 mm². Suurin sallittu johdon pituus on 1000 m. Jumpperi sijaitsee RS 485 porttien alapuolella. Kunkin päätelaitteen (ensimmäisen ja viimeisen) jumpperien tulee olla ON asennossa. Välillä sijaitsevien laitteiden jumpperien tulee olla asennossa OFF tai poistettu. Parikaapelin suojus tulee liittää vain toiseta päästä. C ( 1 : 1 ) As. Jumper 1 = OFF off As. Jumper 2 = ON on (vakio) Ethernet ja USB liitännät B BrainCube Connectin takaosan oikean puolen yläosassa on suorakaiteen muotoinen aukko. Ethernet kaapeli viedään tämän aukon läpi. Vedä kaapeli aukosta, eristä se maahtovuovilla ja laita eriste suorakulmaiseen läpivientiaukkoon siten että se pysyy vesitiiviinä. Toista sama menettely liitettäessä USB kaapelia oikean puolen alaosassa olevan aukon läpi. Das Urheberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Änderungen: Betriebsanleitung BrainCube connect / BCC Schnittstellenstecker TA Hydronics Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf Das Urheberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Änderungen: TA Hydronics Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf C B ( 1 : 2 ) Betriebsanleitung BrainCube connect / BCC RS485 Jumper eberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Ethernet RJ45 Analoginen IN Digitaalinen Digital IN IN RS485 IN / OUT USB Gewicht/Kg Format Massstab A4 1:2 Änderungen: Material Gezeichnet MS Fachprüfung Geprüft BOM Freigegeben BOM Zeich. Nr Art. Nr. TA Hydronics Switzerland AG Mühlerainstrasse 26 Gewicht/Kg Format Massstab A4 1:4 Material Gezeichnet MS Fachprüfung Geprüft SCJ Freigegeben SCJ Zeich. Nr Art. Nr. Betriebsanleitung BrainCube connect / BCC Schnittstellenanschluss ID6 GND/IN ID5 GND/IN IDA3 GND/+/IN Gewicht/Kg Format Massstab A4 1:2 Material Gezeichnet MS Fachprüfung Geprüft BOM Freigegeben BOM Zeich. Nr

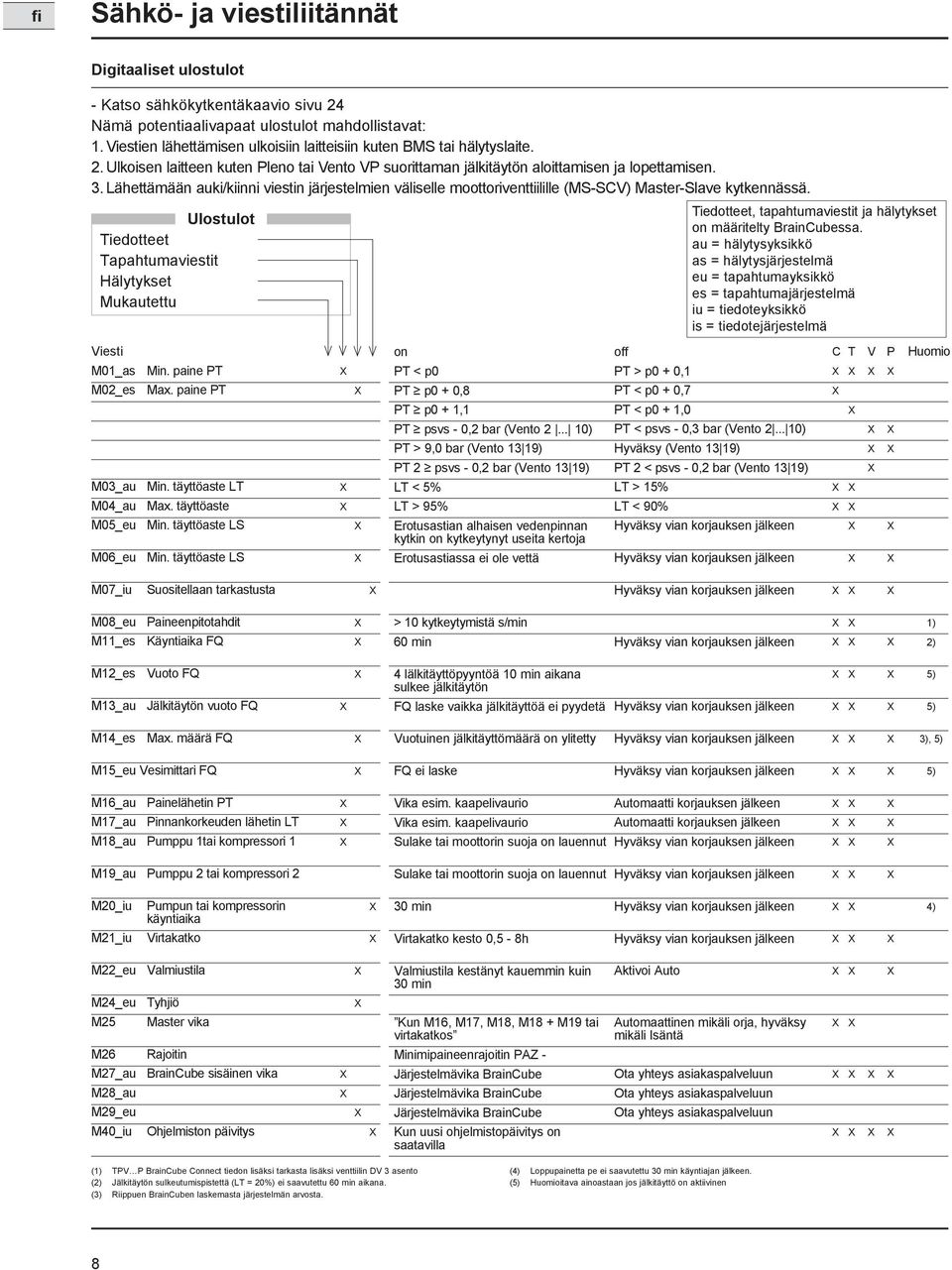

8 fi Sähkö- ja viestiliitännät Digitaaliset ulostulot - Katso sähkökytkentäkaavio sivu 24 Nämä potentiaalivapaat ulostulot mahdollistavat: 1. Viestien lähettämisen ulkoisiin laitteisiin kuten BMS tai hälytyslaite. 2. Ulkoisen laitteen kuten Pleno tai Vento VP suorittaman jälkitäytön aloittamisen ja lopettamisen. 3. Lähettämään auki/kiinni viestin järjestelmien väliselle moottoriventtiilille (MS-SCV) Master-Slave kytkennässä. Ulostulot Tiedotteet Tapahtumaviestit Hälytykset Mukautettu Viesti M01_as Min. paine PT M02_es Max. paine PT M03_au Min. täyttöaste LT M04_au Max. täyttöaste M05_eu Min. täyttöaste LS M06_eu Min. täyttöaste LS on PT < p0 PT p0 + 0,8 PT p0 + 1,1 PT psvs - 0,2 bar (Vento ) PT > 9,0 bar (Vento 13 19) PT 2 psvs - 0,2 bar (Vento 13 19) LT < 5% LT > 95% Erotusastian alhaisen vedenpinnan kytkin on kytkeytynyt useita kertoja Erotusastiassa ei ole vettä Tiedotteet, tapahtumaviestit ja hälytykset on määritelty BrainCubessa. au = hälytysyksikkö as = hälytysjärjestelmä eu = tapahtumayksikkö es = tapahtumajärjestelmä iu = tiedoteyksikkö is = tiedotejärjestelmä off PT > p0 + 0,1 PT < p0 + 0,7 PT < p0 + 1,0 PT < psvs - 0,3 bar (Vento ) Hyväksy (Vento 13 19) PT 2 < psvs - 0,2 bar (Vento 13 19) LT > 15% LT < 90% Hyväksy vian korjauksen jälkeen Hyväksy vian korjauksen jälkeen C T V P Huomio M07_iu Suositellaan tarkastusta Hyväksy vian korjauksen jälkeen M08_eu Paineenpitotahdit M11_es Käyntiaika FQ > 10 kytkeytymistä s/min 60 min Hyväksy vian korjauksen jälkeen 1) 2) M12_es Vuoto FQ M13_au Jälkitäytön vuoto FQ 4 lälkitäyttöpyyntöä 10 min aikana sulkee jälkitäytön FQ laske vaikka jälkitäyttöä ei pyydetä Hyväksy vian korjauksen jälkeen 5) 5) M14_es Max. määrä FQ Vuotuinen jälkitäyttömäärä on ylitetty Hyväksy vian korjauksen jälkeen 3), 5) M15_eu Vesimittari FQ FQ ei laske Hyväksy vian korjauksen jälkeen 5) M16_au Painelähetin PT M17_au Pinnankorkeuden lähetin LT M18_au Pumppu 1tai kompressori 1 Vika esim. kaapelivaurio Vika esim. kaapelivaurio Sulake tai moottorin suoja on lauennut Automaatti korjauksen jälkeen Automaatti korjauksen jälkeen Hyväksy vian korjauksen jälkeen M19_au Pumppu 2 tai kompressori 2 Sulake tai moottorin suoja on lauennut Hyväksy vian korjauksen jälkeen M20_iu M21_iu Pumpun tai kompressorin käyntiaika Virtakatko 30 min Virtakatko kesto 0,5-8h Hyväksy vian korjauksen jälkeen Hyväksy vian korjauksen jälkeen 4) M22_eu Valmiustila M24_eu Tyhjiö M25 Master vika M26 Rajoitin M27_au BrainCube sisäinen vika M28_au M29_eu M40_iu Ohjelmiston päivitys Valmiustila kestänyt kauemmin kuin 30 min Kun M16, M17, M18, M18 + M19 tai virtakatkos Minimipaineenrajoitin PAZ - Järjestelmävika BrainCube Järjestelmävika BrainCube Järjestelmävika BrainCube Kun uusi ohjelmistopäivitys on saatavilla Aktivoi Auto Automaattinen mikäli orja, hyväksy mikäli Isäntä Ota yhteys asiakaspalveluun Ota yhteys asiakaspalveluun Ota yhteys asiakaspalveluun (1) TPV P BrainCube Connect tiedon lisäksi tarkasta lisäksi venttiilin DV 3 asento (2) Jälkitäytön sulkeutumispistettä (LT = 20%) ei saavutettu 60 min aikana. (3) Riippuen BrainCuben laskemasta järjestelmän arvosta. (4) Loppupainetta pe ei saavutettu 30 min käyntiajan jälkeen. (5) Huomioitava ainoastaan jos jälkitäyttö on aktiivinen 8

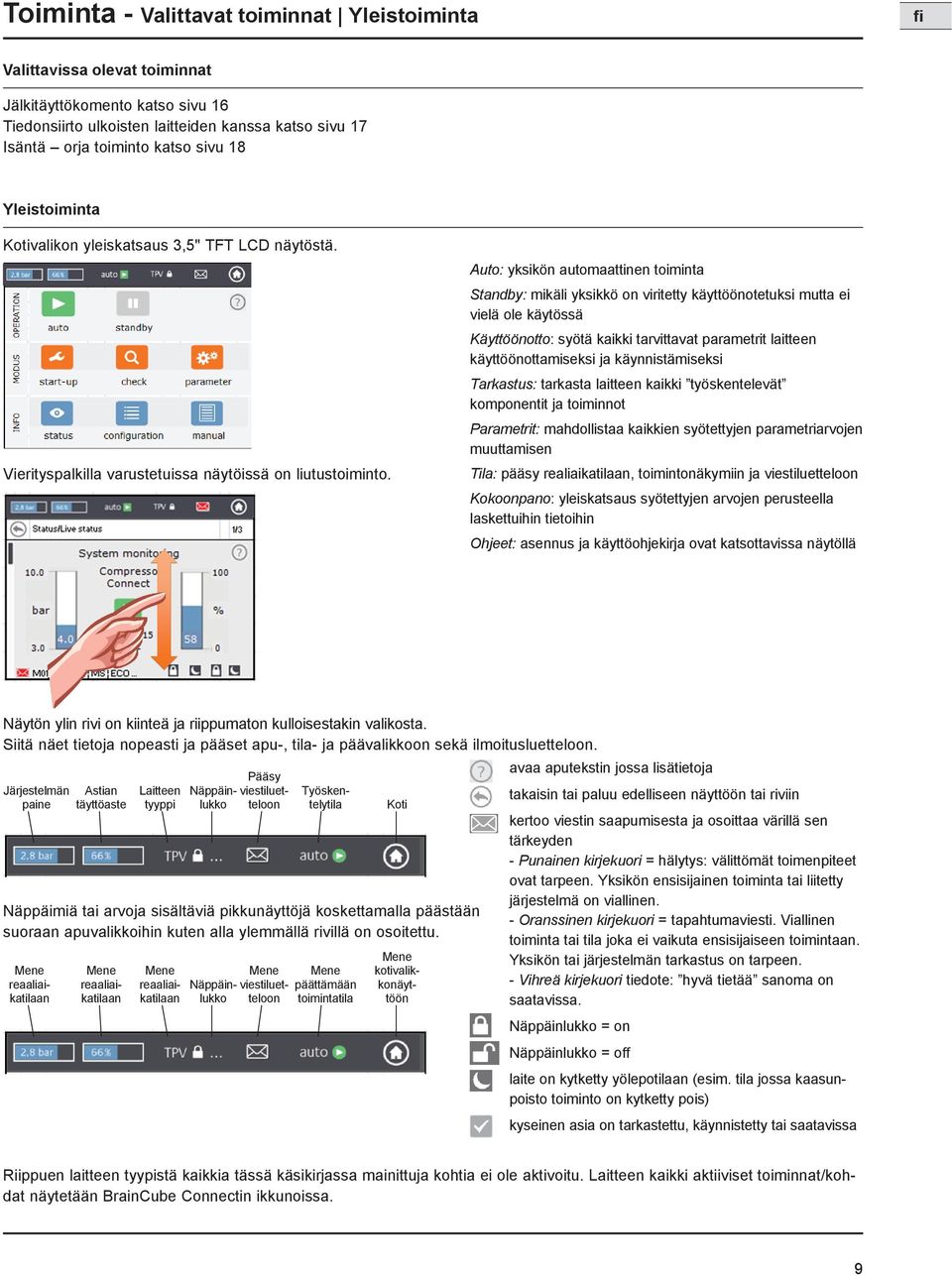

9 Toiminta - Valittavat toiminnat Yleistoiminta fi Valittavissa olevat toiminnat Jälkitäyttökomento katso sivu 16 Tiedonsiirto ulkoisten laitteiden kanssa katso sivu 17 Isäntä orja toiminto katso sivu 18 Yleistoiminta Kotivalikon yleiskatsaus 3,5" TFT LCD näytöstä. Vierityspalkilla varustetuissa näytöissä on liutustoiminto. Auto: yksikön automaattinen toiminta Standby: mikäli yksikkö on viritetty käyttöönotetuksi mutta ei vielä ole käytössä Käyttöönotto: syötä kaikki tarvittavat parametrit laitteen käyttöönottamiseksi ja käynnistämiseksi Tarkastus: tarkasta laitteen kaikki työskentelevät komponentit ja toiminnot Parametrit: mahdollistaa kaikkien syötettyjen parametriarvojen muuttamisen Tila: pääsy realiaikatilaan, toimintonäkymiin ja viestiluetteloon Kokoonpano: yleiskatsaus syötettyjen arvojen perusteella laskettuihin tietoihin Ohjeet: asennus ja käyttöohjekirja ovat katsottavissa näytöllä Näytön ylin rivi on kiinteä ja riippumaton kulloisestakin valikosta. Siitä näet tietoja nopeasti ja pääset apu-, tila- ja päävalikkoon sekä ilmoitusluetteloon. avaa aputekstin jossa lisätietoja Järjestelmän paine Näppäimiä tai arvoja sisältäviä pikkunäyttöjä koskettamalla päästään suoraan apuvalikkoihin kuten alla ylemmällä rivillä on osoitettu. Mene reaaliaikatilaan Astian täyttöaste Mene reaaliaikatilaan Laitteen tyyppi Mene reaaliaikatilaan Näppäinlukko Mene viestiluetteloon Näppäinlukko Pääsy viestiluetteloon Työskentelytila Mene päättämään toimintatila Koti Mene kotivalikkonäyttöön takaisin tai paluu edelliseen näyttöön tai riviin kertoo viestin saapumisesta ja osoittaa värillä sen tärkeyden - Punainen kirjekuori = hälytys: välittömät toimenpiteet ovat tarpeen. Yksikön ensisijainen toiminta tai liitetty järjestelmä on viallinen. - Oranssinen kirjekuori = tapahtumaviesti. Viallinen toiminta tai tila joka ei vaikuta ensisijaiseen toimintaan. Yksikön tai järjestelmän tarkastus on tarpeen. - Vihreä kirjekuori tiedote: hyvä tietää sanoma on saatavissa. Näppäinlukko = on Näppäinlukko = off laite on kytketty yölepotilaan (esim. tila jossa kaasunpoisto toiminto on kytketty pois) kyseinen asia on tarkastettu, käynnistetty tai saatavissa Riippuen laitteen tyypistä kaikkia tässä käsikirjassa mainittuja kohtia ei ole aktivoitu. Laitteen kaikki aktiiviset toiminnat/kohdat näytetään BrainCube Connectin ikkunoissa. 9

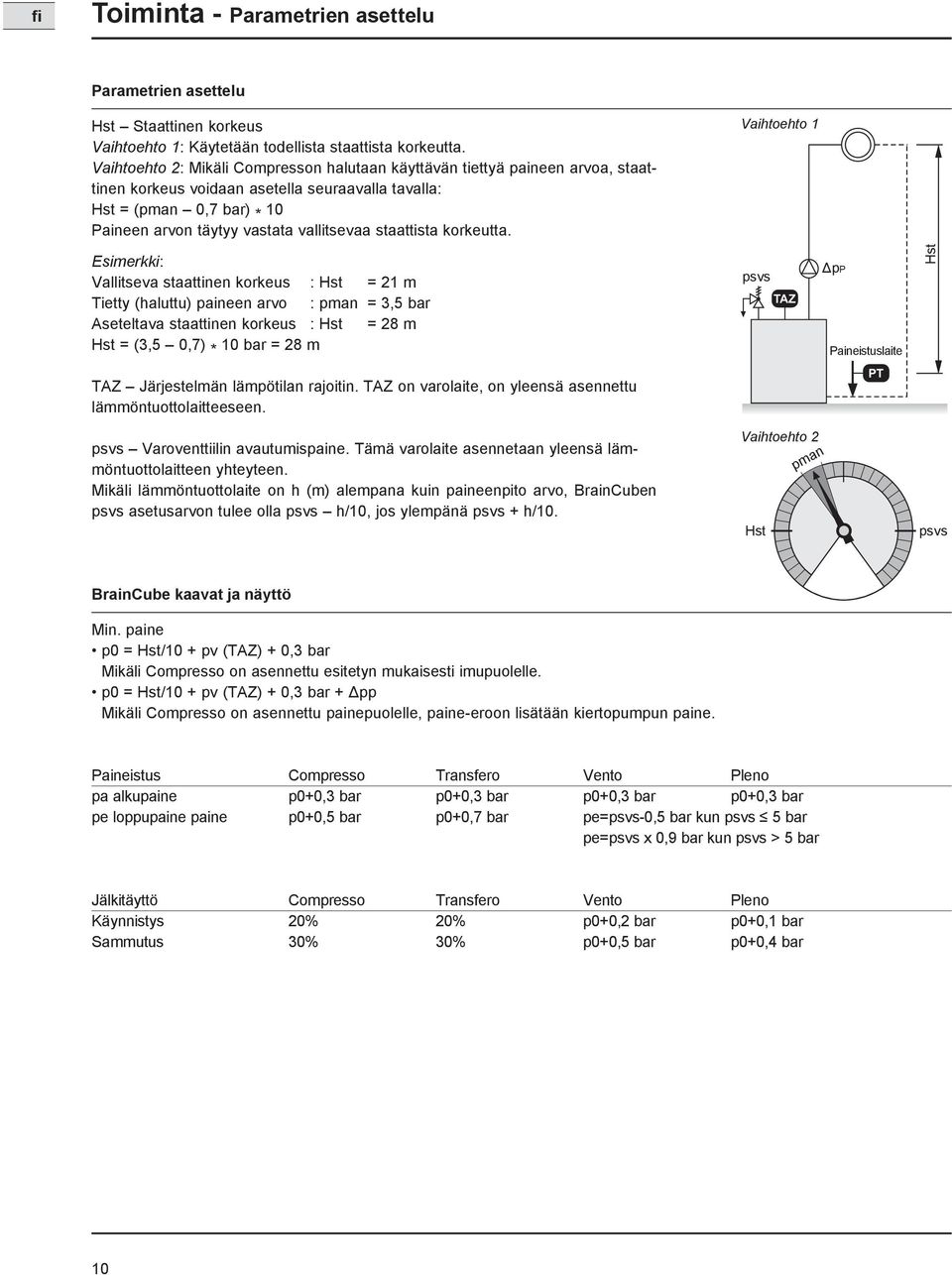

10 fi Toiminta - Parametrien asettelu Parametrien asettelu Hst Staattinen korkeus Vaihtoehto 1: Käytetään todellista staattista korkeutta. Vaihtoehto 2: Mikäli Compresson halutaan käyttävän tiettyä paineen arvoa, staattinen korkeus voidaan asetella seuraavalla tavalla: Hst = (pman 0,7 bar) * 10 Paineen arvon täytyy vastata vallitsevaa staattista korkeutta. Vaihtoehto 1 Esimerkki: Vallitseva staattinen korkeus : Hst = 21 m Tietty (haluttu) paineen arvo : pman = 3,5 bar Aseteltava staattinen korkeus : Hst = 28 m Hst = (3,5 0,7) * 10 bar = 28 m psvs TAZ ΔpP Paineistuslaite Hst TAZ Järjestelmän lämpötilan rajoitin. TAZ on varolaite, on yleensä asennettu lämmöntuottolaitteeseen. PT psvs Varoventtiilin avautumispaine. Tämä varolaite asennetaan yleensä lämmöntuottolaitteen yhteyteen. Mikäli lämmöntuottolaite on h (m) alempana kuin paineenpito arvo, BrainCuben psvs asetusarvon tulee olla psvs h/10, jos ylempänä psvs + h/10. Vaihtoehto 2 Hst pman psvs BrainCube kaavat ja näyttö Min. paine p0 = Hst/10 + pv (TAZ) + 0,3 bar Mikäli Compresso on asennettu esitetyn mukaisesti imupuolelle. p0 = Hst/10 + pv (TAZ) + 0,3 bar + Δpp Mikäli Compresso on asennettu painepuolelle, paine-eroon lisätään kiertopumpun paine. Paineistus Compresso Transfero Vento Pleno pa alkupaine p0+0,3 bar p0+0,3 bar p0+0,3 bar p0+0,3 bar pe loppupaine paine p0+0,5 bar p0+0,7 bar pe=psvs-0,5 bar kun psvs 5 bar pe=psvs x 0,9 bar kun psvs > 5 bar Jälkitäyttö Compresso Transfero Vento Pleno Käynnistys 20% 20% p0+0,2 bar p0+0,1 bar Sammutus 30% 30% p0+0,5 bar p0+0,4 bar 10

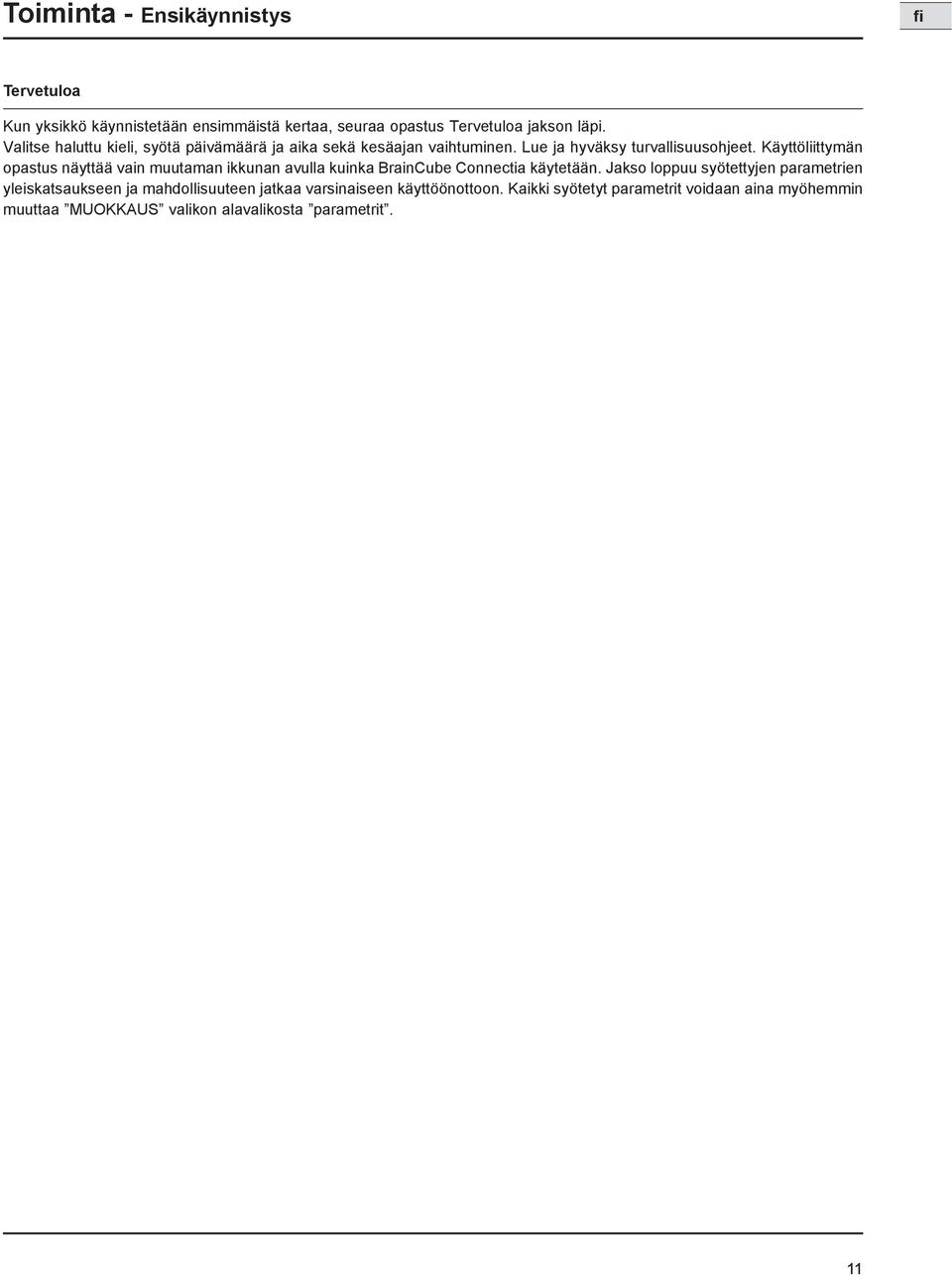

11 Toiminta - Ensikäynnistys fi Tervetuloa Kun yksikkö käynnistetään ensimmäistä kertaa, seuraa opastus Tervetuloa jakson läpi. Valitse haluttu kieli, syötä päivämäärä ja aika sekä kesäajan vaihtuminen. Lue ja hyväksy turvallisuusohjeet. Käyttöliittymän opastus näyttää vain muutaman ikkunan avulla kuinka BrainCube Connectia käytetään. Jakso loppuu syötettyjen parametrien yleiskatsaukseen ja mahdollisuuteen jatkaa varsinaiseen käyttöönottoon. Kaikki syötetyt parametrit voidaan aina myöhemmin muuttaa MUOKKAUS valikon alavalikosta parametrit. 11

12 fi Toiminta - MUOKKAUS Kohta MUOKKAUS sisältää kolme valikkoa: Käyttöönotto = kaikkien tarvittavien parametrien syöttö laitteen käynnistämiseksi Tarkastus = mahdollisuus tarkastaa toimivatko komponentit asianmukaisesti Parametrit = syötettyjen parametrien muuttaminen MUOKKAUS Käyttöönotto Käynnistysvaatimukset. Suoritettava ennen laitteen käyttöönottoa Signaalien tarkastus Järjestelmän asetukset Astian kalibrointi Astian käyttöönotto Veden jälkitäyttö Veden käsittely Astian täyttö Järjestelmän täyttö Tiedonsiirtoliitännät Viimeistele käyttöönotto Näppäinlukkotieto Käyttöönoton suoritusjärjestys Tarkasta ja vahvista, että kaikki laitteen asennusohjekirjassa mainitut asiat on suoritettu, että sähkönsyöttö on kytketty, että paisunta-astia on tyhjä (Compresso ja Transfero) ja että laite on liitetty oikein LVI-järjestelmään, päättyen yleiskatsauksen sisältävään ikkunaan. BrainCube tarkastaa automaattisesti mittajalan LT signaalin. Lisänäyttö kertoo jos mittajalkaa ei ole kytketty. RS 485, Ethernet ja USB portin signaalit tarkastetaan päättyen yleiskatsauksen sisältävään ikkunaan. Kaikki LVI-järjestelmää koskeva vaadittava tieto syötetään: onko kyseessä lämmitys, jäähdytys tai aurinkokerääjäjärjestelmä, jäätymisenestoainepitoisuus %, varoventtiilin avautumispaine, järjestelmän staattinen korkeus, paineenpitoyksikön sijainti kiertopumpuun nähden, päättyen yleiskatsausikkunaan. Astian tulee olla tyhjä, jotta mittajalka pystyy välittämään tyhjää astiaa vastaavan signaalin. Mikäli astia on varustettu älykkäällä 2. sukupolven mittajalalla, se kertoo BrainCubelle astian tyypin ja tilavuuden. Mikäli astiassa on 1. sukupolven mittajalka, vaaditaan tyypin ja tilavuuden syöttö. Astia on kalibroitu, mikäli signaali vastaa tavoitearvoa. Mikäli sitä ei saavuteta, aukeaa ohjeet sisältävä lisäikkuna. Syötä astioiden kokonaislukumäärä, tarkasta Compresson ilmaliitännät kun kyseessä on useampi astia, ilmaa kumipussit, tyhjennä kertynyt kondessivesi ja aukaise järjestelmän sulkuventtiilit. Valitse veden jälkitäyttölaite, mikäli sellainen on ja liitäntä jolla se käynnistetään ja suljetaan. Käynnistä tarkastusmenettely. Veden jälkitäytön määrä näytetään. Valitse täyttötapa, automaattinen tai käsitäyttö. Sekä tavoite että kulloinenkin taso esitetään näytöllä. Mikäli tavoitetasoa ei saavuteta, näyttöön tulee lisäikkuna. Luettelo mahdollisista liitännöistä näytetään. Valitse haluttu liitäntätapa kommunikoidaksesi BMS:n tai IMI Hydronic Engineerin verkkopalvelimen kanssa. Jos valitaan auto, laite alkaa työskennellä automaattisesti ja laite siirtyy realiaikatilan näkymään. Jos valitaan standby, laite on valmis käynnistettäväksi ja siirtyy kotivalikkoon. Näppäinlukko aktivoituu automaattisesti 30 min jälkeen. Aktivointi tai lukituksen poisto tapahtuu valikosta parametrit/vaihtoehdot/näppäinlukko. 12

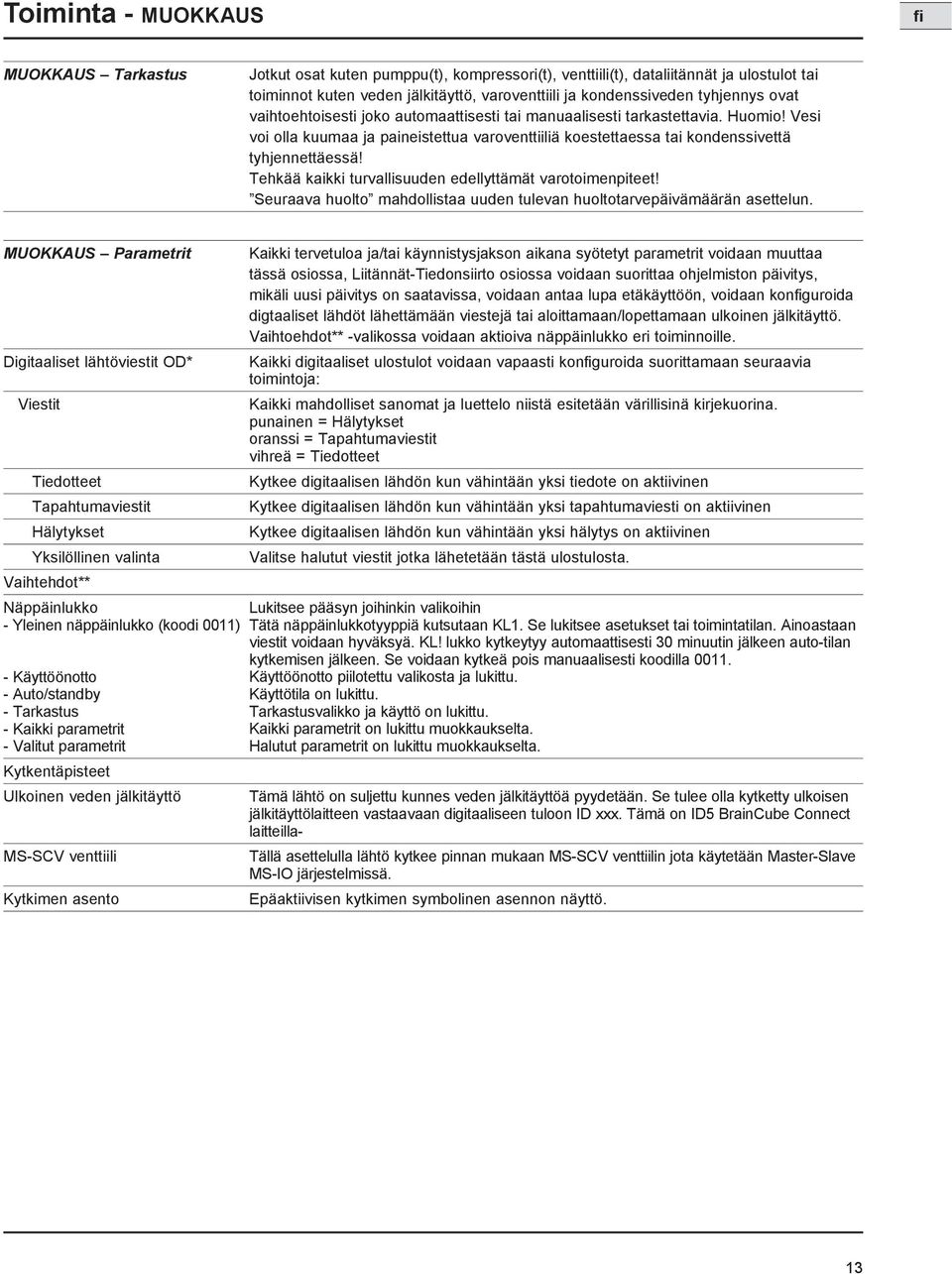

13 Toiminta - MUOKKAUS fi MUOKKAUS Tarkastus Jotkut osat kuten pumppu(t), kompressori(t), venttiili(t), dataliitännät ja ulostulot tai toiminnot kuten veden jälkitäyttö, varoventtiili ja kondenssiveden tyhjennys ovat vaihtoehtoisesti joko automaattisesti tai manuaalisesti tarkastettavia. Huomio! Vesi voi olla kuumaa ja paineistettua varoventtiiliä koestettaessa tai kondenssivettä tyhjennettäessä! Tehkää kaikki turvallisuuden edellyttämät varotoimenpiteet! Seuraava huolto mahdollistaa uuden tulevan huoltotarvepäivämäärän asettelun. MUOKKAUS Parametrit Digitaaliset lähtöviestit OD* Viestit Tiedotteet Tapahtumaviestit Hälytykset Yksilöllinen valinta Vaihtehdot** Näppäinlukko - Yleinen näppäinlukko (koodi 0011) - Käyttöönotto - Auto/standby - Tarkastus - Kaikki parametrit - Valitut parametrit Kytkentäpisteet Ulkoinen veden jälkitäyttö MS-SCV venttiili Kytkimen asento Kaikki tervetuloa ja/tai käynnistysjakson aikana syötetyt parametrit voidaan muuttaa tässä osiossa, Liitännät-Tiedonsiirto osiossa voidaan suorittaa ohjelmiston päivitys, mikäli uusi päivitys on saatavissa, voidaan antaa lupa etäkäyttöön, voidaan konfiguroida digtaaliset lähdöt lähettämään viestejä tai aloittamaan/lopettamaan ulkoinen jälkitäyttö. Vaihtoehdot** -valikossa voidaan aktioiva näppäinlukko eri toiminnoille. Kaikki digitaaliset ulostulot voidaan vapaasti konfiguroida suorittamaan seuraavia toimintoja: Kaikki mahdolliset sanomat ja luettelo niistä esitetään värillisinä kirjekuorina. punainen = Hälytykset oranssi = Tapahtumaviestit vihreä = Tiedotteet Kytkee digitaalisen lähdön kun vähintään yksi tiedote on aktiivinen Kytkee digitaalisen lähdön kun vähintään yksi tapahtumaviesti on aktiivinen Kytkee digitaalisen lähdön kun vähintään yksi hälytys on aktiivinen Valitse halutut viestit jotka lähetetään tästä ulostulosta. Lukitsee pääsyn joihinkin valikoihin Tätä näppäinlukkotyyppiä kutsutaan KL1. Se lukitsee asetukset tai toimintatilan. Ainoastaan viestit voidaan hyväksyä. KL! lukko kytkeytyy automaattisesti 30 minuutin jälkeen auto-tilan kytkemisen jälkeen. Se voidaan kytkeä pois manuaalisesti koodilla Käyttöönotto piilotettu valikosta ja lukittu. Käyttötila on lukittu. Tarkastusvalikko ja käyttö on lukittu. Kaikki parametrit on lukittu muokkaukselta. Halutut parametrit on lukittu muokkaukselta. Tämä lähtö on suljettu kunnes veden jälkitäyttöä pyydetään. Se tulee olla kytketty ulkoisen jälkitäyttölaitteen vastaavaan digitaaliseen tuloon ID xxx. Tämä on ID5 BrainCube Connect laitteilla- Tällä asettelulla lähtö kytkee pinnan mukaan MS-SCV venttiilin jota käytetään Master-Slave MS-IO järjestelmissä. Epäaktiivisen kytkimen symbolinen asennon näyttö. 13

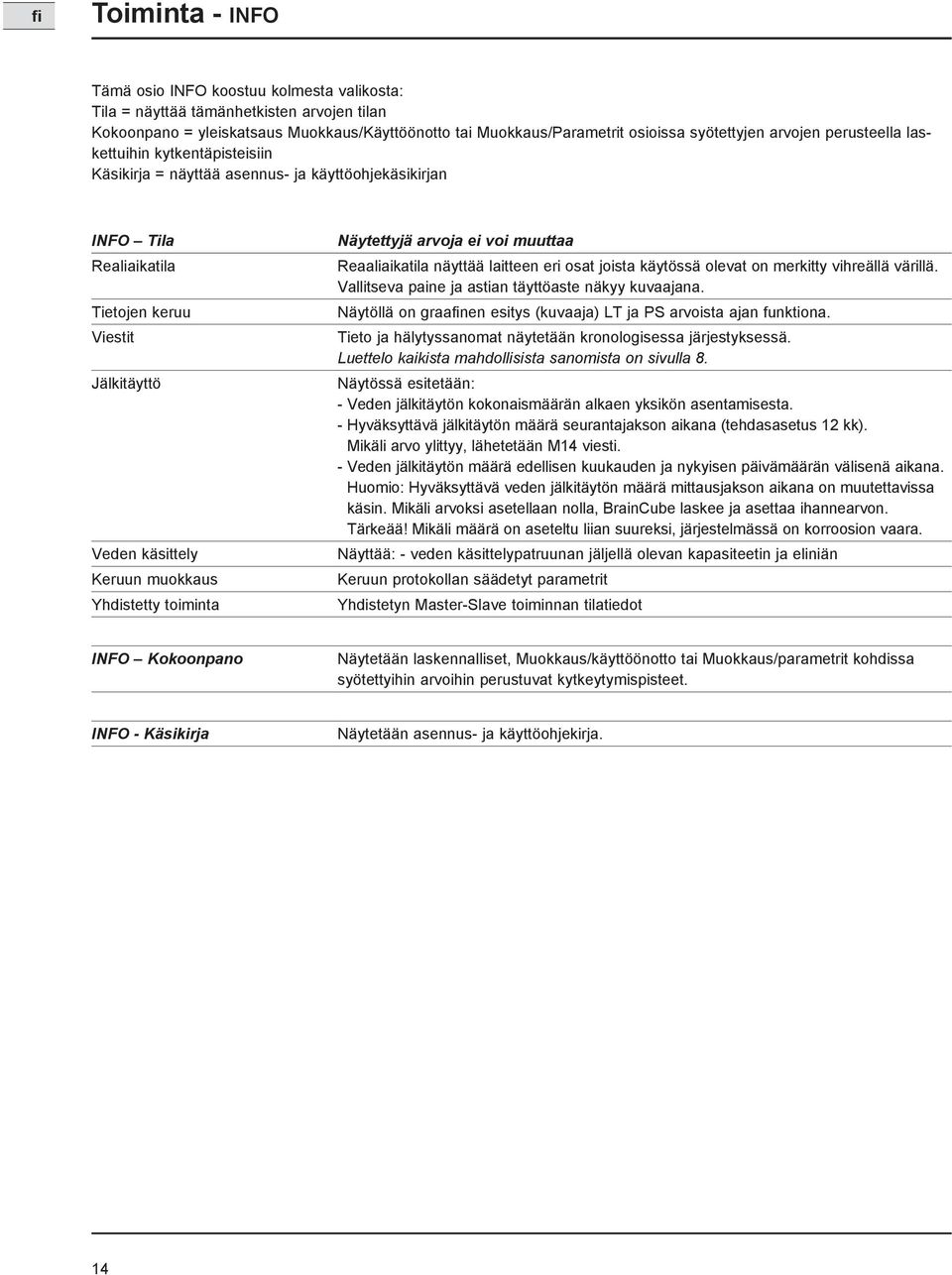

14 fi Toiminta - INFO Tämä osio INFO koostuu kolmesta valikosta: Tila = näyttää tämänhetkisten arvojen tilan Kokoonpano = yleiskatsaus Muokkaus/Käyttöönotto tai Muokkaus/Parametrit osioissa syötettyjen arvojen perusteella laskettuihin kytkentäpisteisiin Käsikirja = näyttää asennus- ja käyttöohjekäsikirjan INFO Tila Realiaikatila Tietojen keruu Viestit Jälkitäyttö Veden käsittely Keruun muokkaus Yhdistetty toiminta Näytettyjä arvoja ei voi muuttaa Reaaliaikatila näyttää laitteen eri osat joista käytössä olevat on merkitty vihreällä värillä. Vallitseva paine ja astian täyttöaste näkyy kuvaajana. Näytöllä on graafinen esitys (kuvaaja) LT ja PS arvoista ajan funktiona. Tieto ja hälytyssanomat näytetään kronologisessa järjestyksessä. Luettelo kaikista mahdollisista sanomista on sivulla 8. Näytössä esitetään: - Veden jälkitäytön kokonaismäärän alkaen yksikön asentamisesta. - Hyväksyttävä jälkitäytön määrä seurantajakson aikana (tehdasasetus 12 kk). Mikäli arvo ylittyy, lähetetään M14 viesti. - Veden jälkitäytön määrä edellisen kuukauden ja nykyisen päivämäärän välisenä aikana. Huomio: Hyväksyttävä veden jälkitäytön määrä mittausjakson aikana on muutettavissa käsin. Mikäli arvoksi asetellaan nolla, BrainCube laskee ja asettaa ihannearvon. Tärkeää! Mikäli määrä on aseteltu liian suureksi, järjestelmässä on korroosion vaara. Näyttää: - veden käsittelypatruunan jäljellä olevan kapasiteetin ja eliniän Keruun protokollan säädetyt parametrit Yhdistetyn Master-Slave toiminnan tilatiedot INFO Kokoonpano Näytetään laskennalliset, Muokkaus/käyttöönotto tai Muokkaus/parametrit kohdissa syötettyihin arvoihin perustuvat kytkeytymispisteet. INFO - Käsikirja Näytetään asennus- ja käyttöohjekirja. 14

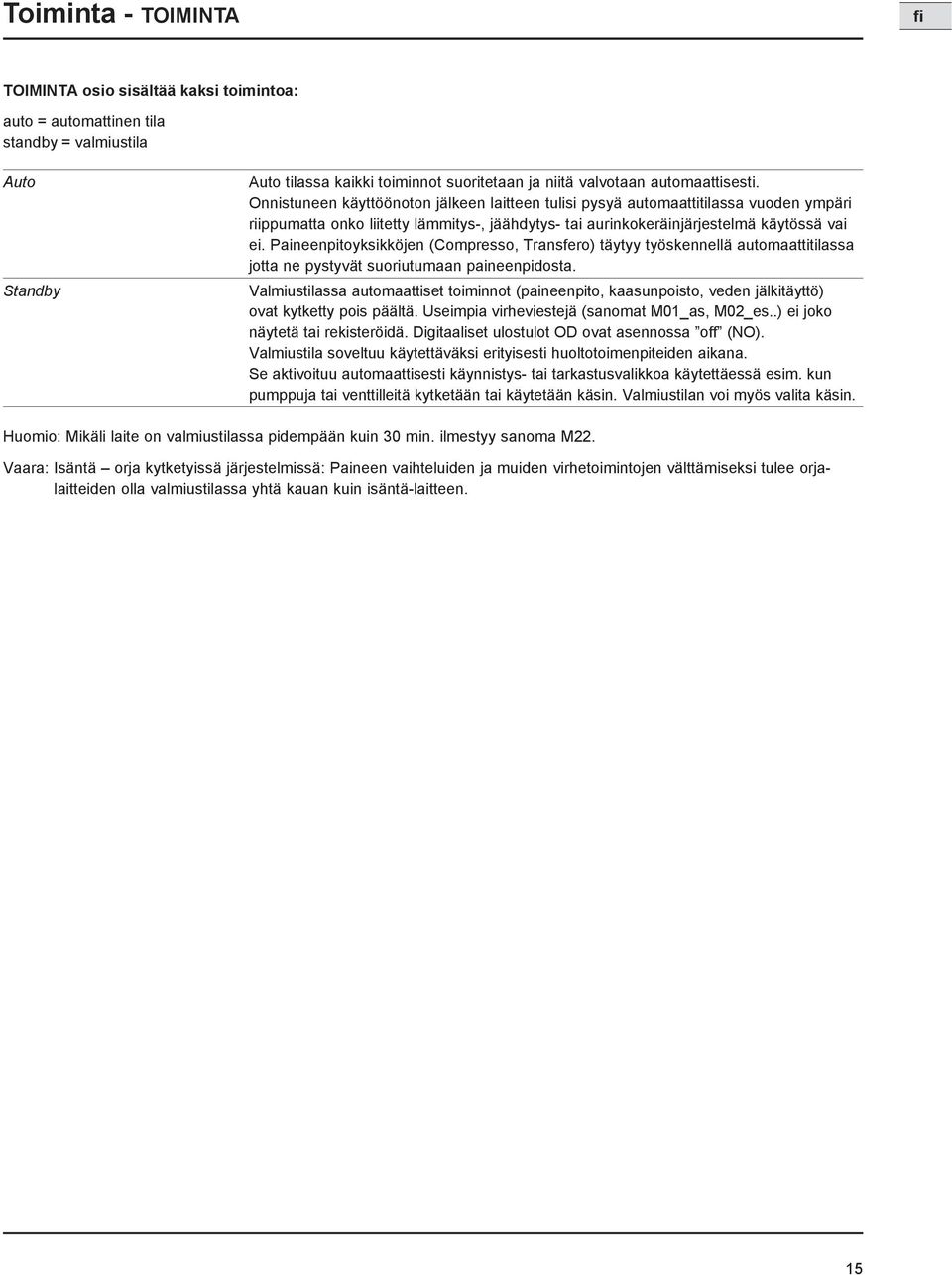

15 Toiminta - TOIMINTA fi TOIMINTA osio sisältää kaksi toimintoa: auto = automattinen tila standby = valmiustila Auto Standby Auto tilassa kaikki toiminnot suoritetaan ja niitä valvotaan automaattisesti. Onnistuneen käyttöönoton jälkeen laitteen tulisi pysyä automaattitilassa vuoden ympäri riippumatta onko liitetty lämmitys-, jäähdytys- tai aurinkokeräinjärjestelmä käytössä vai ei. Paineenpitoyksikköjen (Compresso, Transfero) täytyy työskennellä automaattitilassa jotta ne pystyvät suoriutumaan paineenpidosta. Valmiustilassa automaattiset toiminnot (paineenpito, kaasunpoisto, veden jälkitäyttö) ovat kytketty pois päältä. Useimpia virheviestejä (sanomat M01_as, M02_es..) ei joko näytetä tai rekisteröidä. Digitaaliset ulostulot OD ovat asennossa off (NO). Valmiustila soveltuu käytettäväksi erityisesti huoltotoimenpiteiden aikana. Se aktivoituu automaattisesti käynnistys- tai tarkastusvalikkoa käytettäessä esim. kun pumppuja tai venttilleitä kytketään tai käytetään käsin. Valmiustilan voi myös valita käsin. Huomio: Mikäli laite on valmiustilassa pidempään kuin 30 min. ilmestyy sanoma M22. Vaara: Isäntä orja kytketyissä järjestelmissä: Paineen vaihteluiden ja muiden virhetoimintojen välttämiseksi tulee orjalaitteiden olla valmiustilassa yhtä kauan kuin isäntä-laitteen. 15

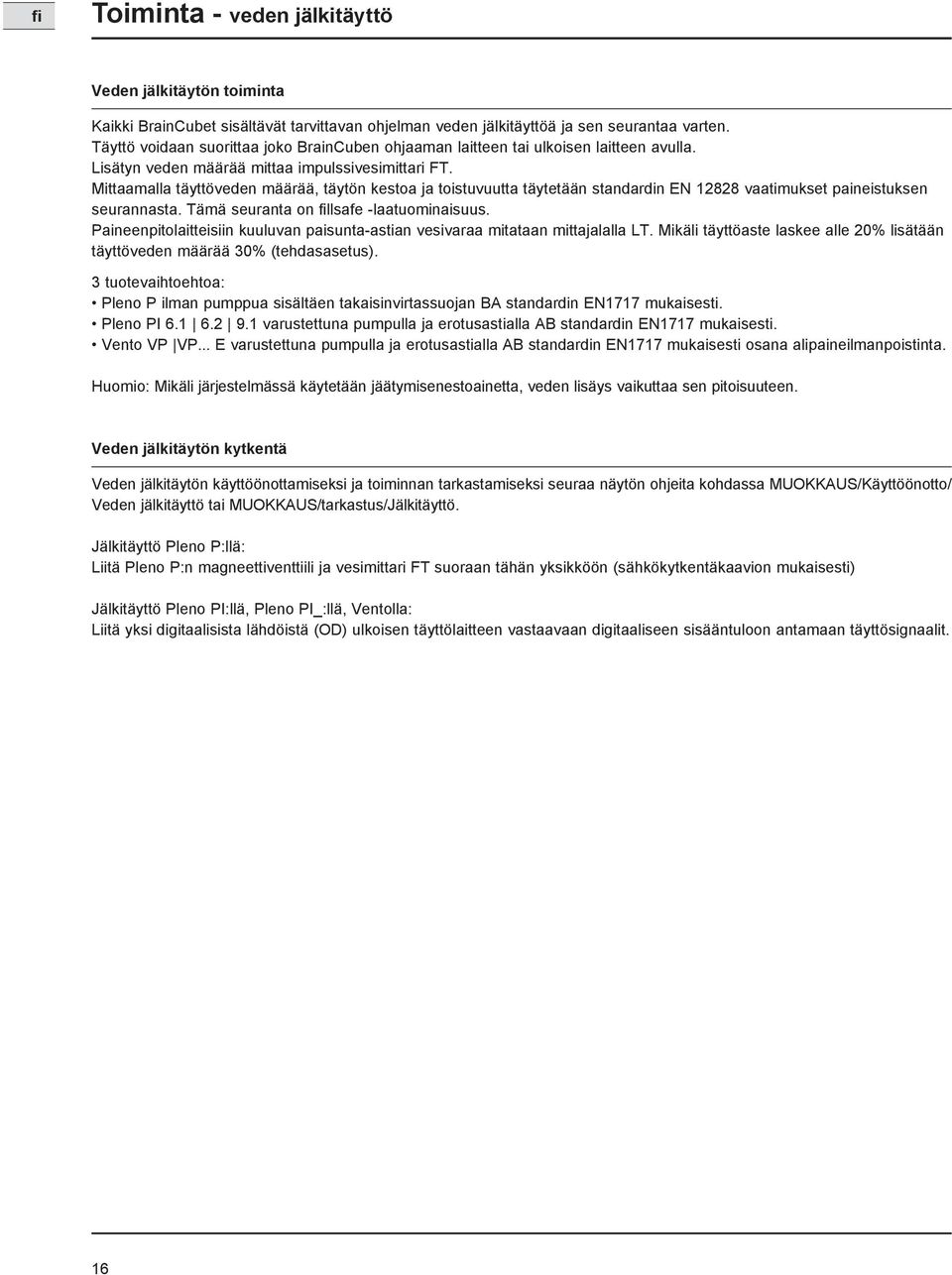

16 fi Toiminta - veden jälkitäyttö Veden jälkitäytön toiminta Kaikki BrainCubet sisältävät tarvittavan ohjelman veden jälkitäyttöä ja sen seurantaa varten. Täyttö voidaan suorittaa joko BrainCuben ohjaaman laitteen tai ulkoisen laitteen avulla. Lisätyn veden määrää mittaa impulssivesimittari FT. Mittaamalla täyttöveden määrää, täytön kestoa ja toistuvuutta täytetään standardin EN vaatimukset paineistuksen seurannasta. Tämä seuranta on fillsafe -laatuominaisuus. Paineenpitolaitteisiin kuuluvan paisunta-astian vesivaraa mitataan mittajalalla LT. Mikäli täyttöaste laskee alle 20% lisätään täyttöveden määrää 30% (tehdasasetus). 3 tuotevaihtoehtoa: Pleno P ilman pumppua sisältäen takaisinvirtassuojan BA standardin EN1717 mukaisesti. Pleno PI varustettuna pumpulla ja erotusastialla AB standardin EN1717 mukaisesti. Vento VP VP... E varustettuna pumpulla ja erotusastialla AB standardin EN1717 mukaisesti osana alipaineilmanpoistinta. Huomio: Mikäli järjestelmässä käytetään jäätymisenestoainetta, veden lisäys vaikuttaa sen pitoisuuteen. Veden jälkitäytön kytkentä Veden jälkitäytön käyttöönottamiseksi ja toiminnan tarkastamiseksi seuraa näytön ohjeita kohdassa MUOKKAUS/Käyttöönotto/ Veden jälkitäyttö tai MUOKKAUS/tarkastus/Jälkitäyttö. Jälkitäyttö Pleno P:llä: Liitä Pleno P:n magneettiventtiili ja vesimittari FT suoraan tähän yksikköön (sähkökytkentäkaavion mukaisesti) Jälkitäyttö Pleno PI:llä, Pleno PI_:llä, Ventolla: Liitä yksi digitaalisista lähdöistä (OD) ulkoisen täyttölaitteen vastaavaan digitaaliseen sisääntuloon antamaan täyttösignaalit. 16

17 Toiminta - Master-Slave yhdistetty toiminta fi Master-slave toimintatyypit Seuraavat neljä kytkentävaihtoehtoa ovat mahdollisia: a. MS-LC = Master-slave pinnansäätö toiminta. Kaksi tai useampi eri paikkoihin sijoitettua paineenpitoyksikköä samassa järjestelmässä. b. MS-IO = Master-slave erillistoiminta. Kaksi itsenäistä paineenpitoyksikköä eri järjestelmissä jotka voidaan kytkeä yhteen. c. MS-PC = Master-slave paineenpitotoiminta. Useampi sarjaan kytketty kaskadisäätöinen paineenpitoyksikkö. d. MS-PCR = Master-slave varallaolotoiminta. Useampi sarjaan kytketty paineensäätöyksikkö joista vähintään yksi on varalla. Periaate Master-yksikkö ohjaa ja Slave-yksiköt seuraavat isäntäyksikön lähettämiä viestejä. Mikäli nykyisen Master-yksikön toiminta kaatuu (M16, M17, M18 + M19 tai virtakatko), Slave-yksikkö ottaa sen tehtävät hoitaakseen. Useampi TecBox voi työskennellä sarjakytkennässä. Esimerkiksi: TecBox 1 = Transfero TPV.2 TecBox 2 = Compresso C10.2 TecBox 3 = Compresso C10.1 TecBox 4 = Transfero T.1 Master Slave Slave Slave Paineen minimi tai maksimiviestit (M01 ja M02) luo ainoastaan isäntäyksikkö. MS-LC Pinnansäätö toiminta Käyttökohteet Olemassa olevan järjestelmän laajentamiseen ei ole tilaa. Toimintavarmuutta halutaan nostaa. Toiminta Master-yksikkö määritetään kerran ja se huolehtii kaikesta paineenpidosta. Slave-yksiköt kytkeytyvät päälle ainoastaan mikäli täyttöasteen vaihtelu on suurempi kuin 8% Master-yksikön paisunta-astian täyttöasteesta. Slave-yksiköt asetellaan siten, että Master huolehtii koko ajan paineista (p0,psvs) MS-LC toimintoa ei voi käyttää tuoton kasvattamiseksi. Kun Slave-yksiköt on varustettu kahdella kompressorilla ja ulospuhallusventtiilillä, nämä toimivat vuorottain riippuen käyntiajasta, ts. ne eivät ole toiminnassa yhtä aikaa. Mitoitus Riippuen asiakkaan tarpeista, esimerkiksi Master TecBoxin halutaan vastaavan 100% järjestelmän tehoa. Slave TecBoxit vastaavat vähintään 50% järjestelmän tehosta. Tarvittava astiatilavuus voidaan jakaa master- ja slave-yksiköiden astioiden välillä. TecBoxien ja astioiden tulisi olla eri kokoisia. Vesipuolen liitännät Master- ja slave-yksiköt voidaan asentaa eri paikkoihin, esimerkiksi master alimpaan ja slave ylimpään kerrokseen. Master- ja slave-yksiköiden ilmapuoli eivät ole yhteydessä toisiinsa. 17

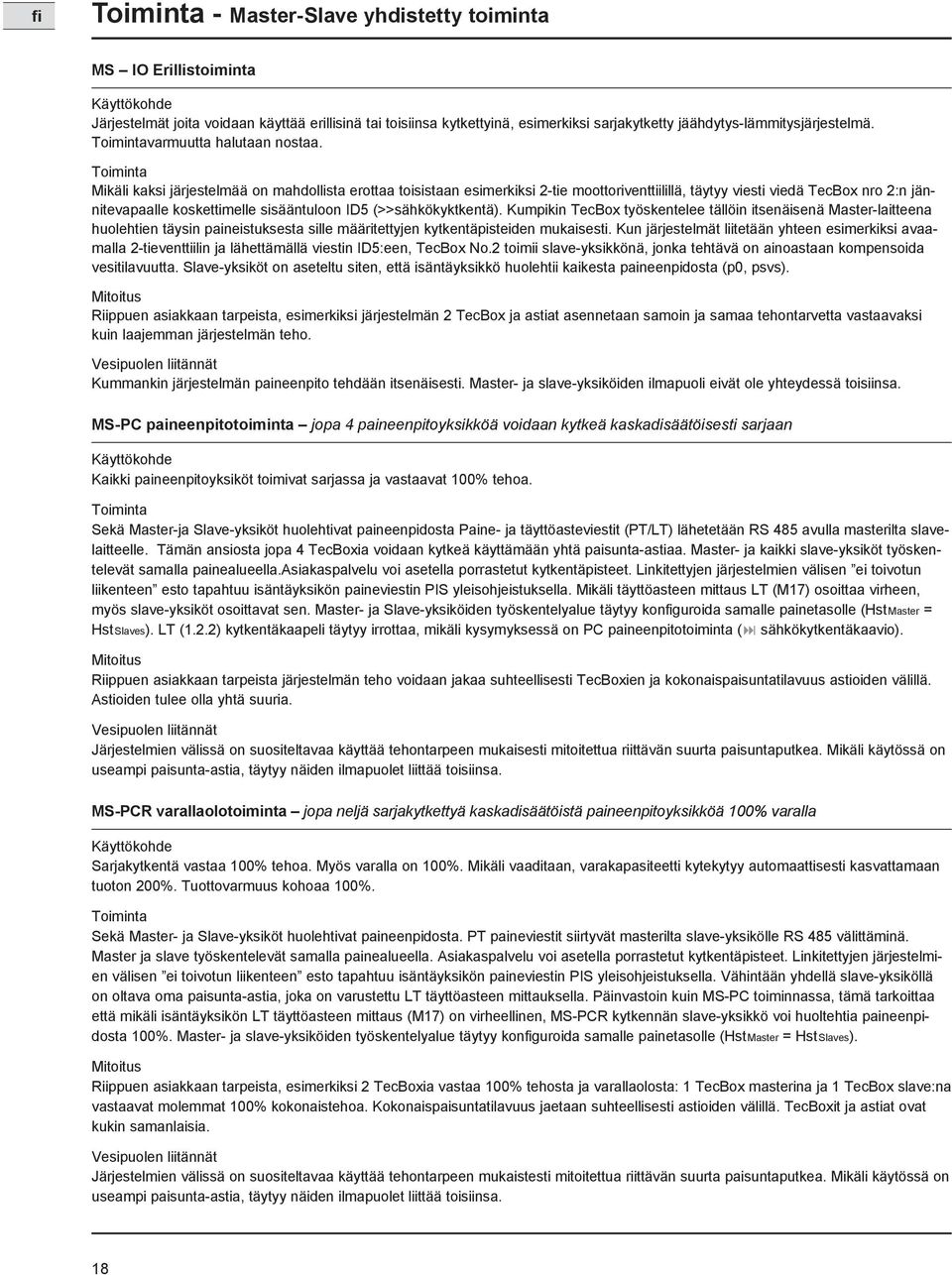

18 fi Toiminta - Master-Slave yhdistetty toiminta MS IO Erillistoiminta Käyttökohde Järjestelmät joita voidaan käyttää erillisinä tai toisiinsa kytkettyinä, esimerkiksi sarjakytketty jäähdytys-lämmitysjärjestelmä. Toimintavarmuutta halutaan nostaa. Toiminta Mikäli kaksi järjestelmää on mahdollista erottaa toisistaan esimerkiksi 2-tie moottoriventtiilillä, täytyy viesti viedä TecBox nro 2:n jännitevapaalle koskettimelle sisääntuloon ID5 (>>sähkökyktkentä). Kumpikin TecBox työskentelee tällöin itsenäisenä Master-laitteena huolehtien täysin paineistuksesta sille määritettyjen kytkentäpisteiden mukaisesti. Kun järjestelmät liitetään yhteen esimerkiksi avaamalla 2-tieventtiilin ja lähettämällä viestin ID5:een, TecBox No.2 toimii slave-yksikkönä, jonka tehtävä on ainoastaan kompensoida vesitilavuutta. Slave-yksiköt on aseteltu siten, että isäntäyksikkö huolehtii kaikesta paineenpidosta (p0, psvs). Mitoitus Riippuen asiakkaan tarpeista, esimerkiksi järjestelmän 2 TecBox ja astiat asennetaan samoin ja samaa tehontarvetta vastaavaksi kuin laajemman järjestelmän teho. Vesipuolen liitännät Kummankin järjestelmän paineenpito tehdään itsenäisesti. Master- ja slave-yksiköiden ilmapuoli eivät ole yhteydessä toisiinsa. MS-PC paineenpitotoiminta jopa 4 paineenpitoyksikköä voidaan kytkeä kaskadisäätöisesti sarjaan Käyttökohde Kaikki paineenpitoyksiköt toimivat sarjassa ja vastaavat 100% tehoa. Toiminta Sekä Master-ja Slave-yksiköt huolehtivat paineenpidosta Paine- ja täyttöasteviestit (PT/LT) lähetetään RS 485 avulla masterilta slavelaitteelle. Tämän ansiosta jopa 4 TecBoxia voidaan kytkeä käyttämään yhtä paisunta-astiaa. Master- ja kaikki slave-yksiköt työskentelevät samalla painealueella.asiakaspalvelu voi asetella porrastetut kytkentäpisteet. Linkitettyjen järjestelmien välisen ei toivotun liikenteen esto tapahtuu isäntäyksikön paineviestin PIS yleisohjeistuksella. Mikäli täyttöasteen mittaus LT (M17) osoittaa virheen, myös slave-yksiköt osoittavat sen. Master- ja Slave-yksiköiden työskentelyalue täytyy konfiguroida samalle painetasolle (Hst Master = Hst Slaves). LT (1.2.2) kytkentäkaapeli täytyy irrottaa, mikäli kysymyksessä on PC paineenpitotoiminta (: sähkökytkentäkaavio). Mitoitus Riippuen asiakkaan tarpeista järjestelmän teho voidaan jakaa suhteellisesti TecBoxien ja kokonaispaisuntatilavuus astioiden välillä. Astioiden tulee olla yhtä suuria. Vesipuolen liitännät Järjestelmien välissä on suositeltavaa käyttää tehontarpeen mukaisesti mitoitettua riittävän suurta paisuntaputkea. Mikäli käytössä on useampi paisunta-astia, täytyy näiden ilmapuolet liittää toisiinsa. MS-PCR varallaolotoiminta jopa neljä sarjakytkettyä kaskadisäätöistä paineenpitoyksikköä 100% varalla Käyttökohde Sarjakytkentä vastaa 100% tehoa. Myös varalla on 100%. Mikäli vaaditaan, varakapasiteetti kytekytyy automaattisesti kasvattamaan tuoton 200%. Tuottovarmuus kohoaa 100%. Toiminta Sekä Master- ja Slave-yksiköt huolehtivat paineenpidosta. PT paineviestit siirtyvät masterilta slave-yksikölle RS 485 välittäminä. Master ja slave työskentelevät samalla painealueella. Asiakaspalvelu voi asetella porrastetut kytkentäpisteet. Linkitettyjen järjestelmien välisen ei toivotun liikenteen esto tapahtuu isäntäyksikön paineviestin PIS yleisohjeistuksella. Vähintään yhdellä slave-yksiköllä on oltava oma paisunta-astia, joka on varustettu LT täyttöasteen mittauksella. Päinvastoin kuin MS-PC toiminnassa, tämä tarkoittaa että mikäli isäntäyksikön LT täyttöasteen mittaus (M17) on virheellinen, MS-PCR kytkennän slave-yksikkö voi huoltehtia paineenpidosta 100%. Master- ja slave-yksiköiden työskentelyalue täytyy konfiguroida samalle painetasolle (Hst Master = Hst Slaves). Mitoitus Riippuen asiakkaan tarpeista, esimerkiksi 2 TecBoxia vastaa 100% tehosta ja varallaolosta: 1 TecBox masterina ja 1 TecBox slave:na vastaavat molemmat 100% kokonaistehoa. Kokonaispaisuntatilavuus jaetaan suhteellisesti astioiden välillä. TecBoxit ja astiat ovat kukin samanlaisia. Vesipuolen liitännät Järjestelmien välissä on suositeltavaa käyttää tehontarpeen mukaistesti mitoitettua riittävän suurta paisuntaputkea. Mikäli käytössä on useampi paisunta-astia, täytyy näiden ilmapuolet liittää toisiinsa. 18

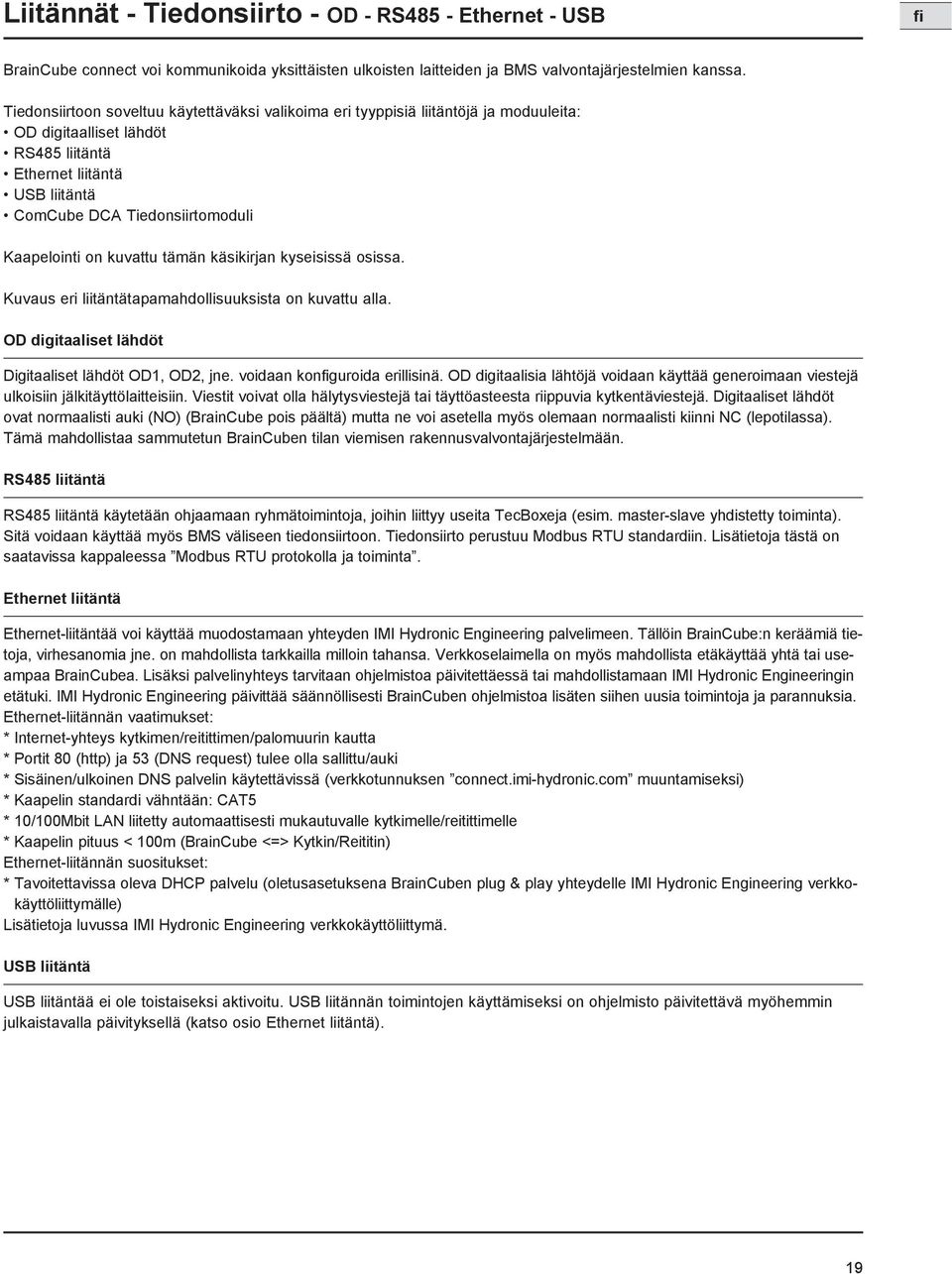

19 Liitännät - Tiedonsiirto - OD - RS485 - Ethernet - USB fi BrainCube connect voi kommunikoida yksittäisten ulkoisten laitteiden ja BMS valvontajärjestelmien kanssa. Tiedonsiirtoon soveltuu käytettäväksi valikoima eri tyyppisiä liitäntöjä ja moduuleita: OD digitaalliset lähdöt RS485 liitäntä Ethernet liitäntä USB liitäntä ComCube DCA Tiedonsiirtomoduli Kaapelointi on kuvattu tämän käsikirjan kyseisissä osissa. Kuvaus eri liitäntätapamahdollisuuksista on kuvattu alla. OD digitaaliset lähdöt Digitaaliset lähdöt OD1, OD2, jne. voidaan konfiguroida erillisinä. OD digitaalisia lähtöjä voidaan käyttää generoimaan viestejä ulkoisiin jälkitäyttölaitteisiin. Viestit voivat olla hälytysviestejä tai täyttöasteesta riippuvia kytkentäviestejä. Digitaaliset lähdöt ovat normaalisti auki (NO) (BrainCube pois päältä) mutta ne voi asetella myös olemaan normaalisti kiinni NC (lepotilassa). Tämä mahdollistaa sammutetun BrainCuben tilan viemisen rakennusvalvontajärjestelmään. RS485 liitäntä RS485 liitäntä käytetään ohjaamaan ryhmätoimintoja, joihin liittyy useita TecBoxeja (esim. master-slave yhdistetty toiminta). Sitä voidaan käyttää myös BMS väliseen tiedonsiirtoon. Tiedonsiirto perustuu Modbus RTU standardiin. Lisätietoja tästä on saatavissa kappaleessa Modbus RTU protokolla ja toiminta. Ethernet liitäntä Ethernet-liitäntää voi käyttää muodostamaan yhteyden IMI Hydronic Engineering palvelimeen. Tällöin BrainCube:n keräämiä tietoja, virhesanomia jne. on mahdollista tarkkailla milloin tahansa. Verkkoselaimella on myös mahdollista etäkäyttää yhtä tai useampaa BrainCubea. Lisäksi palvelinyhteys tarvitaan ohjelmistoa päivitettäessä tai mahdollistamaan IMI Hydronic Engineeringin etätuki. IMI Hydronic Engineering päivittää säännöllisesti BrainCuben ohjelmistoa lisäten siihen uusia toimintoja ja parannuksia. Ethernet-liitännän vaatimukset: * Internet-yhteys kytkimen/reitittimen/palomuurin kautta * Portit 80 (http) ja 53 (DNS request) tulee olla sallittu/auki * Sisäinen/ulkoinen DNS palvelin käytettävissä (verkkotunnuksen connect.imi-hydronic.com muuntamiseksi) * Kaapelin standardi vähntään: CAT5 * 10/100Mbit LAN liitetty automaattisesti mukautuvalle kytkimelle/reitittimelle * Kaapelin pituus < 100m (BrainCube <=> Kytkin/Reititin) Ethernet-liitännän suositukset: * Tavoitettavissa oleva DHCP palvelu (oletusasetuksena BrainCuben plug & play yhteydelle IMI Hydronic Engineering verkkokäyttöliittymälle) Lisätietoja luvussa IMI Hydronic Engineering verkkokäyttöliittymä. USB liitäntä USB liitäntää ei ole toistaiseksi aktivoitu. USB liitännän toimintojen käyttämiseksi on ohjelmisto päivitettävä myöhemmin julkaistavalla päivityksellä (katso osio Ethernet liitäntä). 19

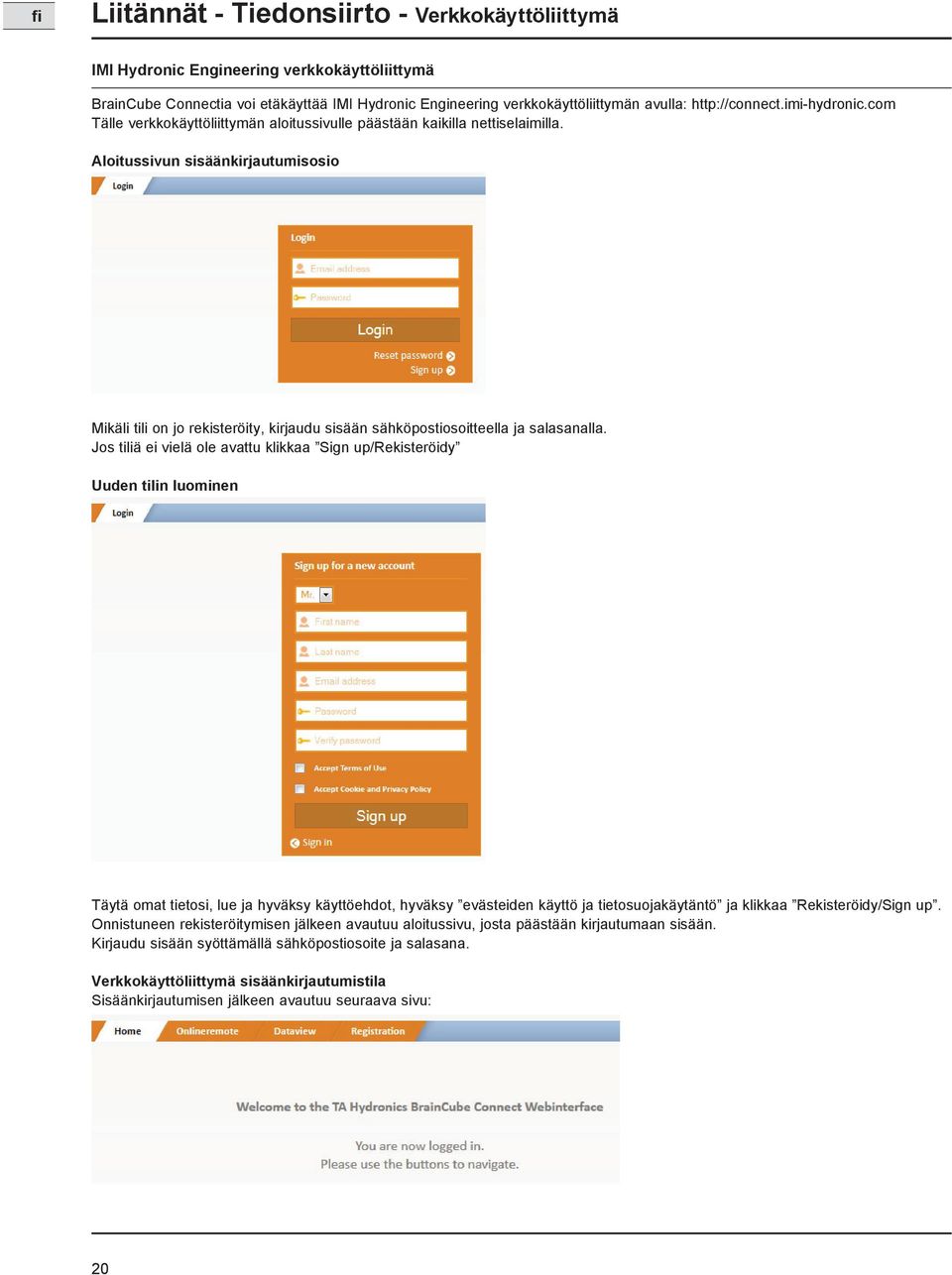

20 fi Liitännät - Tiedonsiirto - Verkkokäyttöliittymä IMI Hydronic Engineering verkkokäyttöliittymä BrainCube Connectia voi etäkäyttää IMI Hydronic Engineering verkkokäyttöliittymän avulla: Tälle verkkokäyttöliittymän aloitussivulle päästään kaikilla nettiselaimilla. Aloitussivun sisäänkirjautumisosio Mikäli tili on jo rekisteröity, kirjaudu sisään sähköpostiosoitteella ja salasanalla. Jos tiliä ei vielä ole avattu klikkaa Sign up/rekisteröidy Uuden tilin luominen Täytä omat tietosi, lue ja hyväksy käyttöehdot, hyväksy evästeiden käyttö ja tietosuojakäytäntö ja klikkaa Rekisteröidy/Sign up. Onnistuneen rekisteröitymisen jälkeen avautuu aloitussivu, josta päästään kirjautumaan sisään. Kirjaudu sisään syöttämällä sähköpostiosoite ja salasana. Verkkokäyttöliittymä sisäänkirjautumistila Sisäänkirjautumisen jälkeen avautuu seuraava sivu: 20

21 Liitännät - Tiedonsiirto - Verkkokäyttöliittymä fi Rekisteröi BrainCube Connect BrainCuben etäkäytön edellytys on että BrainCube on rekisteröity. Rekisteröinti tapahtuu välilehdellä Registration/Rekisteröinti. Syötä BrainCuben rekisteröintikoodi ensimmäiseen tekstikenttään. Rekisteröintikoodi luodaan BrainCuben valikossa Parametrit/Liitännät-Tiedonsiirto. Klikkaa riviä Rekisteröinti ja samalle riville ilmestyy rekisteröintikoodi esim. 0FDB1B5F06. Valitse ja syötä valitsemasi BrainCuben nimi seuraavaan tekstikenttään. BrainCube Connectin etäkäytön salliminen Jotta etäkäyttö tai tietojen katselu verkkoliittymän kautta olisi mahdollista, täytyy realiaikainen peilaus sallia BrainCuben valikosta PArametrit/Liitännät-Tiedonsiirto/Etäkäyttö/Realiaikainen peilaus BrainCube Connectin etäkäytön Kun rekisteröinti ja etäkäytön aktivointi on suoritettu, BrainCubea voidaan etäkäyttää välilehdeltä Onlineremote/Etäkäyttö. Valitse käytettävä BrainCube (tässä Compresso ) tilillesi rekisteröityjen BrainCube yksiköiden luettelosta. 21

22 fi Liitännät - Tiedonsiirto - Verkkokäyttöliittymä BrainCube Connectin tietojen katselu Rekisteröinnin ja etäkäytön aktivoinnin jälkeen, BrainCuben reaaliaikaisia tietoja voi katsella välilehdeltä Dataview/Tietojen katselu. Valitse haluttu BrainCube (tässä Compresso ) tilillesi rekisteröityjen BrainCube yksiköiden luettelosta. a c b d e a Reaaliaikaiset tiedot järjestelmän paine PT ja paisunta-astian täyttöaste LT b Reaaliaikaiset tiedot pumpuista, venttiileistä ja BrainCuben kytketyt digitaaliset lähdöt c Viimeisimmät BrainCube viestit d Järjestelmän paineesta PT ja paisunta-astian täyttöasteesta LT kerätyt tiedot e Realiaikanäkymä kytketystä BrainCubesta 22

23 Liitännät - Tiedonsiirto - Modbus RTU fi Modbus RTU protokolla ja toiminta Periaate RS 485 liitäntää voidaan käyttää tiedonsiirtoon Modbus RTU standardilla. Tiedonsiirtoprotokolla noudattaa pohjimmiltaan määrityksiä MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b3. Tämä standardi edellyttää modbus masteria joka toteutetaan rakennuksen hallintajärjestelmässä (BMS) tai yhdessä BrainCube verkon BrainCubessa jos BMS-järjestelmää ei ole. Säännöt ja ehdot oikealle ja vakaalle toiminnalle yhdessä BMS:n kanssa Modbus osoitteiden numeroiden tulee olla erilaiset kaikille Modbus-laitteille Siirtonopeus on oltava sama kaikille Modbus-laitteille Huomioi että kaikki BrainCubet ohjelmistoversiolla V1.13 BrainCube verkossa (esim. paineistuksen master-slave yhdistetyssä toiminnassa) siirtyy Modbus-Master -tilaan, jos yhteys BMS:n Modbus-Masteriin katkeaa yli 7 sekunniksi. BMS:n Modbus-Master tulee uudelleen aktivoida käsin keskeytyksen jälkeen. BrainCube Modbus-Master havaitsee tämän BMS:n Modbus-Masterin ja kytkeytyy automaattisesti takaisin Modbus-Slave -tilaan noin 15 sekunnin jälkeen. Jos BrainCubet toimivat Master-Slave yhdistetyssä toiminnossa BMS:n Modbus verkossa, ei verkossa saa käyttää muita laitteita. BrainCube-asetukset Modbus-toiminnassa Kaikki tarvittavat asetukset voidaan tehdävalikossa Parametrit/Liitännät-Tiedonsiirto/RS 485 <=>. BMS.BrainCubien käytettävissä oleva osoitealue: BrainCubien käytettävissä oleva tiedonsiirtonopeus: , 57600, 38400, 19200, Modbus-protokolla - Tietojen hakeminen Tiedonsiirto BrainCubesta toteutetaan modbus komennolla Read holding registers (0x03). Sisältö masterin pyynnöistä: Kuvaus pituus arvo Toimintokoodi 1 Bitti 0x03 Aloitusosoite 2 Bittiä 0x0200 Rekisterien lukumäärä 2 Bittiä <= 0x001E Sisältö BrainCuben vastauksesta: Kuvaus pituus arvo Toimintokoodi 1 Bitti 0x03 Bittien lukumäärä 1 Bitti <= 0x3C BrainCuben numero 2 Bittiä 1 12 Tehtävä paineistuksen 2 Bittiä 0: master 23

24 fi Liitännät - Tiedonsiirto - Modbus RTU Master-slave toiminnassa 1: slave TecBox laitteen tyyppi 4 Bittiä C.1: 0x C.2: 0x Nykyinen paine PT (la2) 2 Bittiä in 10E-2 bar Nykyinen täyttöaste LT (la4) 2 Bittiä in 10E-1 % Paineistuksen käyttötila Master-Slave kytkennällä BrainCuben viestit (hälytykset, tapahtumat, tiedotteet) 2 Bittiä 0: paineenpito (PC) 1: täyttöasteensäätö (LC) 4 Bittiä Bit 0: M01 Bit 1: M02 Bit 2: M03 Bit n-1: Mn Bit 31: M32 Minimipaine p0 2 Bittiä in 10E-2 bar Varoventtiilin avautumispaine p0 2 Bittiä in 10E-1 bar Digitaalisten lähtöjen nykyinen tila 2 Bittiä Bit 0: PK1 Bit 1: PK2 Bit 2: V1 Bit 3: V2 Bit 4: V3 Bit 5: V4 Bit 6: WM Bit 7: OD1 Bit 8: OD2 Bit 9: OD3 Bit 10: OD4 Bit 11: varattu Bit 12: varattu Bit 13: varattu Bit 14: varattu Varattu tuleviin käyttötarkoituksiin 2 Bittiä n.a. Alkupaine pa 2 Bittiä in 10E-2 bar Loppupaine pe 2 Bittiä in 10E-2 bar Maksimi paine pmax 2 Bittiä in 10E-2 bar Yhdistetyn toiminnan konfiguraatio 2 Bittiä 0: master-järjestelmä 1: slave-järjestelmä 1 2: slave-järjestelmä 2 Yhdistetty ryhmä konfiguraatio 2 Bittiä 0: stand-alone master G0 1: master-ryhmä MG 2: slave-ryhmä 1 SS1 Ohjelmistoversio 2 Bittiä esim 113d kun V1.13 Toissijainen toiminto yhdistetyssä toiminnossa 2 Bittiä 0: offline 1: master-säätö (M) 2: paineistus (PC) 3: Paineistus + LT master 4: täyttöasteen säätö (LC) 5: varattu 6: IO säätö (ID5 = off) 7: master-vika M-fail 24

25 Liitännät - Tiedonsiirto - ComCube DCA fi ComCube DCA ComCube DCA Tiedonsiirtomoduulia voidaan käyttää kahden galvaanisesti toisistaan eristetyn 4-20mA analogisen ulostulon mahdollistamiseksi. Näiden avulla voi säätökeskukseen helposti siirtää paine- (PT) ja täyttöasteviestin (LT). : Asennus Toiminta ComCube ComCube DCA tulee asentaa seinälle. Paine- PT ja täyttöasteviesti LT voidaan galvaanisesti eristää ComCube DCA:n kautta 4-20mA signaaleiksi säätö- ja tiedonsiirtojärjestelmiä varten. PIS BrainCube ja LIS BrainCube johtimet täytyy irrottaa ja liittää ComCube DCA:han. Johtimien PT-LT-BrainCube tai PT-LT-ComCube DCA pituus ei saa ylittää 4 m. Käytettäväksi soveltuu suojattu parikaapeli jonka halkaisija on 0,5 mm 2 (esimerkiksi, Belden Type 9501). : Asennus Toiminta ComCube 0,6 m ComCube DCA Esimerkki: ComCube DCA kytkentä BrainCubeen max. 4,0 m max. 4,0 m max. 4,0 m max. 4,0 m Pistotulppa Sähkön syöttö 3 x 1,0 mm² (L+N+PE) 230 V AV / 50 Hz * P PT anturi LT anturi P Paineanturi PT BrainCube Täyttöasteanturi LT TecBox * Linjan suojaus max.10 AT Analoginen Analoginen ulostulo ulostulo PIS / 4-20 ma LIS / 4-20 ma min. 2 x 0,5 mm suojattu 25

26 fi Sähkökytkentäkaavio Sähkön syöttö Compresso C.1 WM Sähkön syöttö Compresso C.2 WM 26

27 Sähkökytkentäkaavio fi Pienoisjänniteliitännät (SELV) Tiedonsiirtoliitännät 27
