TAC Xenta 4262 LÄMMITYSTOIMINNAT. Käyttöohje 0FL TAC Xenta on pieniin ja keskisuuriin järjestelmiin tarkoitettu säädinsarja.

Koko: px
Aloita esitys sivulta:

Download "TAC Xenta 4262 LÄMMITYSTOIMINNAT. Käyttöohje 0FL-4072-002 07.09.2007. TAC Xenta on pieniin ja keskisuuriin järjestelmiin tarkoitettu säädinsarja."

Transkriptio

1 TAC Xenta 4262 Käyttöohje 0FL TAC Xenta on pieniin ja keskisuuriin järjestelmiin tarkoitettu säädinsarja. TAC Xenta 4000 on sarja esiohjelmoituja säätimiä, joissa on kaukoliityntämahdollisuus vakiona. TAC Xenta 4000 sarjan säätimet ovat sellaisinaan liitettävissä muihin LonWorks pohjaisiin järjestelmiin. TAC Xenta 4262 on esiohjelmoitu säädin yhden lämmitys- ja yhden käyttövesipiirin säätöön kaukolämpöjärjestelmässä. TAC Xenta 4262:ssä on täydelliset toiminnat kiinteistöjen lämmitykseen, kuten säätöpiirit, käyrät, aikaohjaukset ja hälytyskäsittely. Paikallista käyttöä varten TAC Xentan operointipaneeli voidaan liittää TAC Xenta 4262:een. TAC Xentan operointipaneelin käyttö on helppoa. Käyttäjä voi lukea pisteen tilan ja mittausarvot, muuttaa asetusarvoja jne. suoraan TAC Xentan operointipaneelista. Käyttöönoton helpottamiseksi säätimeen on esiohjelmoitu käytännössä testatut tehdasasettelut. Xenta 4262 LÄMMITYSTOIMINNAT Vaimennettu ulkolämpötila Menovesilämpötilan säädön tarkoituksena on ylläpitää oikea sisälämpötila ulkolämpötilan muutoksista riippumatta. Rakennuksen rungon hitaan lämpenemisen vuoksi nopea ulkolämpötilamuutos vaikuttaa sisälämpötilaan vasta jonkin ajan kuluttua. Jotta rakennuksen runkoon varastoitunut lämpö voitaisiin käyttää tehokkaasti hyväksi, säätö tapahtuu vaimennetun ulkolämpötilan perusteella. Aseteltava vaimennus voidaan valita rakennuksen tyypin mukaan. Ulkolämpötila Todellinen Vaimennettu Tämä toiminta estää sisälämpötilan äkillisen jäähtymisen ulkolämpötilan nopeasti noustessa ja tarpeettoman lämmityksen, kun ulkolämpötila laskee nopeasti. Aika 0FL (10)

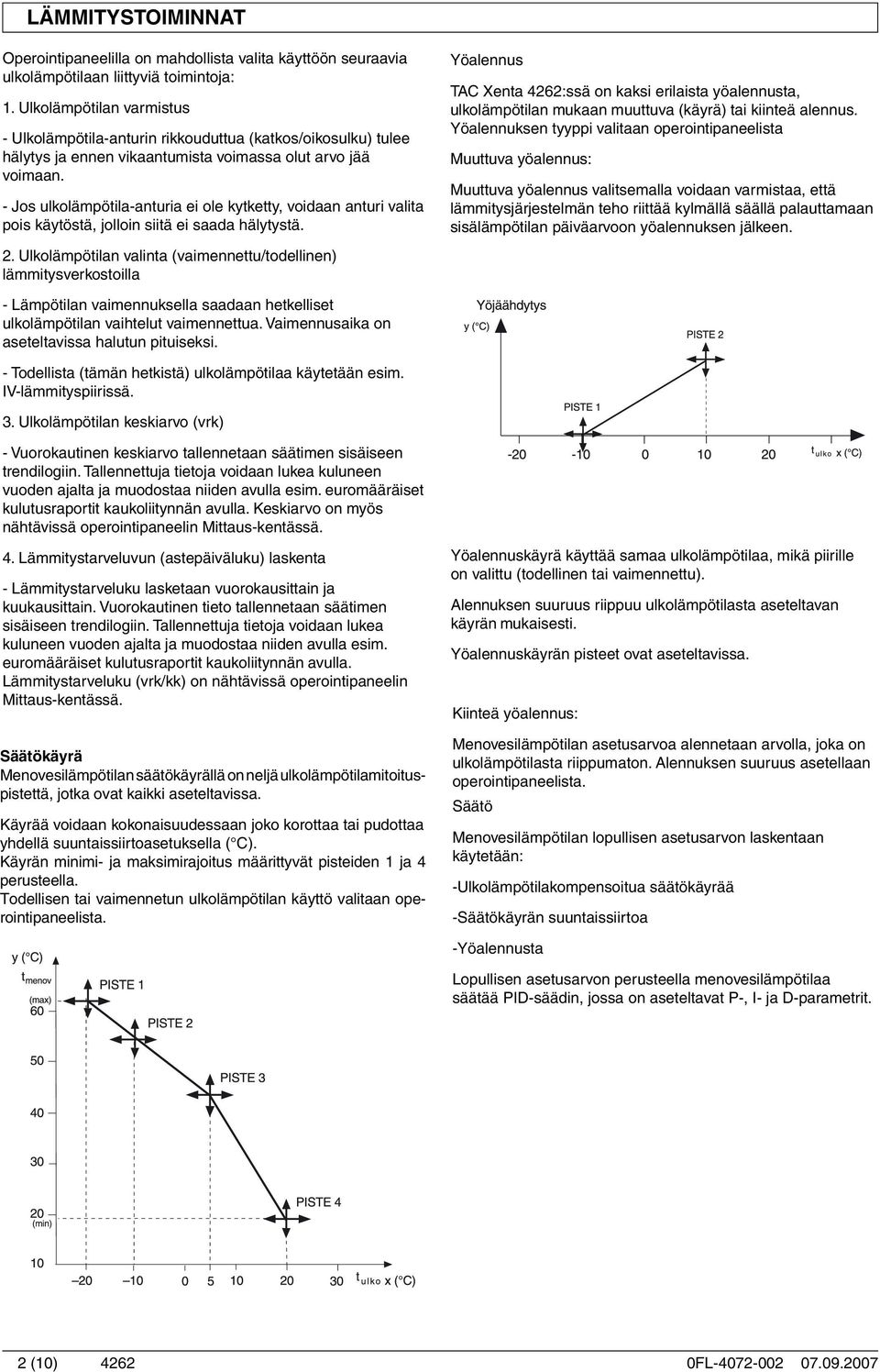

2 LÄMMITYSTOIMINNAT Operointipaneelilla on mahdollista valita käyttöön seuraavia ulkolämpötilaan liittyviä toimintoja: 1. Ulkolämpötilan varmistus - Ulkolämpötila-anturin rikkouduttua (katkos/oikosulku) tulee hälytys ja ennen vikaantumista voimassa olut arvo jää voimaan. - Jos ulkolämpötila-anturia ei ole kytketty, voidaan anturi valita pois käytöstä, jolloin siitä ei saada hälytystä. 2. Ulkolämpötilan valinta (vaimennettu/todellinen) lämmitysverkostoilla Yöalennus TAC Xenta 4262:ssä on kaksi erilaista yöalennusta, ulkolämpötilan mukaan muuttuva (käyrä) tai kiinteä alennus. Yöalennuksen tyyppi valitaan operointipaneelista Muuttuva yöalennus: Muuttuva yöalennus valitsemalla voidaan varmistaa, että lämmitysjärjestelmän teho riittää kylmällä säällä palauttamaan sisälämpötilan päiväarvoon yöalennuksen jälkeen. - Lämpötilan vaimennuksella saadaan hetkelliset ulkolämpötilan vaihtelut vaimennettua. Vaimennusaika on aseteltavissa halutun pituiseksi. - Todellista (tämän hetkistä) ulkolämpötilaa käytetään esim. IV-lämmityspiirissä. 3. Ulkolämpötilan keskiarvo (vrk) - Vuorokautinen keskiarvo tallennetaan säätimen sisäiseen trendilogiin. Tallennettuja tietoja voidaan lukea kuluneen vuoden ajalta ja muodostaa niiden avulla esim. euromääräiset kulutusraportit kaukoliitynnän avulla. Keskiarvo on myös nähtävissä operointipaneelin Mittaus-kentässä. 4. Lämmitystarveluvun (astepäiväluku) laskenta - Lämmitystarveluku lasketaan vuorokausittain ja kuukausittain. Vuorokautinen tieto tallennetaan säätimen sisäiseen trendilogiin. Tallennettuja tietoja voidaan lukea kuluneen vuoden ajalta ja muodostaa niiden avulla esim. euromääräiset kulutusraportit kaukoliitynnän avulla. Lämmitystarveluku (vrk/kk) on nähtävissä operointipaneelin Mittaus-kentässä. Säätökäyrä Menovesilämpötilan säätökäyrällä on neljä ulkolämpötilamitoituspistettä, jotka ovat kaikki aseteltavissa. Käyrää voidaan kokonaisuudessaan joko korottaa tai pudottaa yhdellä suuntaissiirtoasetuksella ( C). Käyrän minimi- ja maksimirajoitus määrittyvät pisteiden 1 ja 4 perusteella. Todellisen tai vaimennetun ulkolämpötilan käyttö valitaan operointipaneelista. Yöalennuskäyrä käyttää samaa ulkolämpötilaa, mikä piirille on valittu (todellinen tai vaimennettu). Alennuksen suuruus riippuu ulkolämpötilasta aseteltavan käyrän mukaisesti. Yöalennuskäyrän pisteet ovat aseteltavissa. Kiinteä yöalennus: Menovesilämpötilan asetusarvoa alennetaan arvolla, joka on ulkolämpötilasta riippumaton. Alennuksen suuruus asetellaan operointipaneelista. Säätö Menovesilämpötilan lopullisen asetusarvon laskentaan käytetään: -Ulkolämpötilakompensoitua säätökäyrää -Säätökäyrän suuntaissiirtoa -Yöalennusta Lopullisen asetusarvon perusteella menovesilämpötilaa säätää PID-säädin, jossa on aseteltavat P-, I- ja D-parametrit. 2 (10) FL

3 AIKAOHJAUS & KÄYTTÖTILAT Lämmityksen viikko-ohjelma Verkostolle asetellaan normaali käyttöaika (Päivä-aika), jonka jälkeen suoritetaan yöalennus. Lämmityksen päivä/ yökäyttötilan vaihtoa voidaan ohjata seitsemällä aikaohjelmalla, joille voidaan valita alkamis- ja päättymisajat sekä viikonpäivät. Kesä/talviaika Kesä/talviajan vaihto tapahtuu TAC Xenta 4262:ssa automaattisesti, mutta ajankohtaa voidaan myös muuttaa tai ottaa se kokonaan pois toiminnasta. Verkostolle asetellaan ns. kesäjakso (tuntia), joka määrää pumpun ja venttiilin verryttelyvälin. Pumppu verryttelee asetetun ajan (sekuntia), jonka jälkeen venttiili verryttelee auki-kiinni. Venttiilin verryttely on valittavissa operointipaneelilla käyttöön tai pouis käytöstä. PUMPUN OHJAUS Pumpun ohjukseen käytetään piirille LS2 valittua ulkolämpötilaa (todellista tai vaimennettua). Pumppu pysähtyy ja säätöventtiili sulkeutuu, kun ulkolämpötila ylittää aseteltavan ulkolämpötilarajan. Kun ulkolämpötila alenee 2 C raja-arvon alapuolelle pumppu käynnistyy. Pumpun valvontatieto on valittavissa joko tilatietona tai lämpörelehälytyksenä. Verkostossa voidaan käyttää taajuumuuttajaohjattua pumppua, jonka kierrosnopeutta säädetään ulkolämpötilan perusteella. Kaksipisteisen taajuuskäyrän pisteet ovat aseteltavissa. Pumpun kierrosnopeuden säätö on valittavissa käyttöön tai pois käytöstä. LÄMPIMÄN KÄYTTÖVEDEN SÄÄTÖ Lämpötilasäätö Lämpimän käyttöveden lämpötilaa säätää asetusarvon perusteella PID-säädin, jossa on aseteltavat P-, I- ja D- parametrit. Säätöviesti ei voi muuttua toimimoottorin liikettä nopeammin itsevärähtelyn välttämiseksi. Pumpun valvontatieto on valittavissa joko tilatietona tai lämpörelehälytyksenä. Säätöpiirissä on toiminta, joka sovittaa säätöviestin muuttumisnopeuden moottoriventtiilin toimiaikaan. HÄLYTYSKÄSITTELY Säätöpiirit Lämmönsiirtimet LS1 ja LS2 ovat valittavissa käyttöön tai pois käytöstä, jolloin kyseisestä säätöpiiristä ei saada hälytyksiä. Pumppuhälytys Hälytys saadaan, jos käytettävästä pumpusta ei saada käyntitietoa. Hälytyksessä on 10 sek viiveaika. Hälytys palautuu automaattisesti, kun viallinen pumppu käynnistyy uudelleen. Anturivalvonta Hälytys saadaan, jos ulkolämpötila-, lämmityksen menovesitai käyttövesianturin lukema on kohtuuton. Hälytys palautuu automaattisesti, kun anturi on toimintakuntoinen. LS1-piirin säätöön vaikuttavan menovesianturin vikaantuessa (katko/oikosulku) saadaan hälytys ja käyttövesiverkoston venttiili ajetaan kiinni. LS2-piirin säätöön vaikuttavan menovesianturin vikaantuessa (katko/oikosulku) saadaan hälytys ja lämmitysverkoston venttiili ajetaan haluttuun häiriö -asentoon. Haluttu häiriöasento on aseteltavissa (0..100%). Lämpötilahälytys Lämmitys: Hälytys saadaan, kun menovesilämpötilan asetusarvon ja mittausarvon ero on operointipaneelilta tehtyä asettelua suurempi. Hälytys palautuu automaattisesti. Käyttövesi: Hälytys saadaan, kun käyttöveden lämpötilan asetusarvon ja mittausarvon ero on operointipaneelilta tehtyä asettelua suurempi. Hälytys palautuu automaattisesti. Verkostojen paineen valvonta Lämmitys: Verkoston painetta valvotaan oletuksena hälyttävällä painemittarilla. Erikoistilauksena sen voi korvata painelähettimellä (0..6bar/0..10V), jonka ala- ja ylärajahälytysarvot ovat aseteltavissa. Jatkohälytys Jatkohälytys aktivoituu kun säätimeen tulee hälytys, eikä sitä ole kuitattu havaituksi. Jatkohälytys palautuu normaaliksi, kun hälytys kuitataan. Hälytysreleen toiminta on valittavissa: 1 = NC, normaalisti kiinni, kun ei hälytyksiä 2 = NO, normaalisti auki, kun ei hälytyksiä. Vuotovalvonta Vesivuotovalvonta voidaan valita käyttöön tai pois käytöstä operointipaneelilla. Vesimäärämittaukselle voidaan asetella viikko-aikaohjelmalla ajankohta, jonka aikana vesivuotoa seurataan. Tänä aikana kulutuksen ylittäessä hälytysrajan tulee hälytys vesivuodosta. Hälytysraja on aseteltavissa. 0FL (10)

4 Ø 4 KULUTUS Energiankulutus Kaukolämpöenergiasta mitataan ja lasketaan kumulatiivinen, kuluvan vuorokauden, edellisen vuorokauden, kuluvan kuukauden ja edellisen kuukauden kulutus. Pulssilaskennan kerroin (kwh/pulssi) on aseteltavissa. Kuluvalle ja edelliselle vuorokaudelle sekä kuluvalle ja edelliselle kuukaudelle rekisteröidyt arvot näytetään yksikössä MWh. Vedenkulutus Vedenkulutuksesta mitataan ja lasketaan kumulatiivinen, kuluvan vuorokauden, edellisen vuorokauden, kuluvan kuukauden ja edellisen kuukauden kulutus. Pulssilaskennan kerroin (l/pulssi) on aseteltavissa. Sekä kuluvalle kuukaudelle että edelliselle kuukaudelle rekisteröidyt arvot näytetään yksikössä m³. Operointipaneelilla voidaan säätimeen syöttää kiinteistön vesimittarin lukema, josta säädin jatkaa kumulatiivista lukemaa pulssien mukaan. TEKNISET TIEDOT TAC Xenta 4262 Osanumerot Ohjausyksikkö TAC Xenta Sisältää: Elektroniikkaosa TAC Xenta Elektroniikkaosa TAC Xenta 451A Elektroniikkaosa TAC Xenta 421A Kytkentäpohja TAC Xenta Operointipaneeli TAC Xenta OP ASENNUS Mittakuvat , ± 0, , ± 2,0 77, (10) FL

5 ASENNUS VAROITUS! Kaikki vahvavirtakytkennät on annettava valtuutetun sähköurakoitsijan tehtäviksi. Yhdistä kaapelit säätimeen johdotuskaavioissa esitetyllä tavalla. Liitynnät: AK4262M0, Xenta 401 Liitin Liitin Kuvaus nro nimi 1 G 24 V AC ( tai DC +) 2 G0 24 V AC ( tai DC ) 3 C1 LonWorksTP/FT-10 4 C2 AK4262M1, Xenta 451A Liitin Liitin Kuvaus nro nimi 1 G 24 V AC ( tai DC +) 2 G0 24 V AC ( tai DC ) 3 C1 LonWorksTP/FT-10 4 C2 5 U1 TE01B, LKV-verk. kiertoveden lämpötila 6 M Mittanolla 7 U2 TE0A, KL-verk.tuloveden lämpötila 8 U3 TE02B, lämm.verk. paluuveden lämpötila 9 M Mittanolla 10 U4 PIA02, lämm.verk. painehäl. (vaihtoehto 1.) 11 Y1 TV01, LKV-verk. venttiilin toimilaite 12 M Mittanolla 13 Y2 TV02, lämm.verk. venttiilin toimilaite 14 U5 TE01A, LKV-verk. menoveden lämpötila 15 M Mittanolla 16 U6 TE02A, lämm.verk. menoveden lämpötila 17 U7 TE00, ulkolämpötila 18 M Mittanolla 19 U8 TE0C, KL-verk. välisyötön lämpötila tai TE0B, KL-verk.paluuveden lämpötila Asennus tulisi varustaa kytkimellä, jolla säätimen virta voidaan katkaista. Säätimelle ei tarvitse asentaa erillistä kytkintä, vaan tarkoitukseen voidaan käyttää laitteiston yhteistä syöttöjännitteen katkaisevaa kytkintä. Kytkimen toiminta on merkittävä selvästi. AK4262M2, Xenta 421A Liitin Liitin Kuvaus nro nimi 1 G 24 V AC ( tai DC +) 2 G0 24 V AC ( tai DC ) 3 C1 LonWorksTP/FT-10 4 C2 5 U1 P01, LKV-verk. pumpun k-tila 6 M Mittanolla 7 U2 P02, lämm.verk. pumpun k-tila 8 U3 QQ01, KL:n energiamäärä 9 M Mittanolla 10 U4 VM01, vesimäärä 11 K1 P02, lämm.verk. pumpun ohjaus 12 K1C K1 paluu 13 K2-14 K2C - 15 K3-16 K3C - 17 K4-18 K4C - 19 K5 JH01, jatkohälytys 20 K5C K5 paluu Kytkentä Kaikkien säätimeen liitettyjen laitteiden on täytettävä seuraavat normit: EN (tai muu soveltuva turvallisuusstandardi) laitteille, joista saadaan ELV-tyyppinen jännite (yleensä 24 V AC) säätimelle ja muille liitetyille laitteille. EN tai IEC 950 (tai muu soveltuva turvallisuusstandardi) tietokoneille, modeemeille ja muille 230 V verkkojännitteeseen kytkettäville laitteille. 0FL (10)

6 ASENNUS Johdotuskaavio AK4262M0 6 (10) FL

7 ASENNUS Johdotuskaavio AK4262M1 0FL (10)

8 ASENNUS Johdotuskaavio AK4262M2 8 (10) FL

9 ASENNUS Kun kaikki johdotukset on tehty ja ennen kuin elektroniikkaosa asennetaan kytkentäpohjaan, on tehtävä seuraavat tarkastukset. 1 Kytke jännite kytkentäpohjaan. 2 Tarkasta, että syöttöjännite 24 V AC tai 28 V DC on liitetty oikeisiin liittimiin G ja G0. 3 Tarkasta, että tulojen ja lähtöjen jännitetasot ovat niiden käyttöön ja toimintoihin nähden kohtuulliset. 4 Tarkasta sekä AC- että DC-jännitetasot liittimen G0 ja kaikkien muiden liittimien välillä. Tee sama tarkastus liitin G vertailupisteenä. 5 Katkaise jännite. Asenna elektroniikkaosa kytkentäpohjaan. Kytke jännite uudestaan. Johtimien pituudet Seuraava säännöt pätevät TAC:n Forta 24 V toimimoottoriliitäntöihin: Kaapelit liittimiin G, G0 ja G1 saavat olla korkeintaan 100 m pitkiä, ja niiden poikkipinta-alan on oltava vähintään 1,5 mm 2. Muihin liittimiin kytkettävien johtimien pituus saa olla enintään n. 200 metriä pitkiä, niiden poikkipinta-alan on oltava vähintään 0,5 mm 2. Säätimeen kytkettävät johtimet on kiinnitettävä johtokiinnikkeillä tai vastaavilla. Liittimiin KC1 ja K1- K6 kytketyt johtimet saavat olla korkeintaan 100 m pitkiä, ja niiden poikkipinta-alan on oltava vähintään 1,5 mm 2. Liittimiin B, U, ja X kytketyt johtimet saavat olla korkeintaan 200 metriä pitkiä, ja niiden poikkipinta-alan on oltava vähintään 0,5 mm 2. TAC Xenta -operointipaneeli liitetään seuraavasti: 1 Yhdistä toimitukseen sisältyvä liitinjohto TAC 4262:n kannessa olevaan modulaariliittimeen. 2 Näytön kontrastia voidaan säätää operointipaneelin takana olevalla potentiometrillä. 3 Operointipaneeli voidaan painaa kiinni TAC Xenta 4262:n päälle. TAC Xenta säädin Liitäntä TAC Xenta OP:lle Liitäntä TAC Xentasäätimelle sekä ruuviliittimet 1-4 Operointipaneelin takalevy Ruuviliittimet vaihtoehtoiseen liitäntään TAC Xenta 4262een Kontrastin säätö C1 C2 G G0 Modulaariliitin normaaliin liitäntään TAC Xenta 4262:een 0FL (10)

10 Tac Finland Oy, Kellokukantie 2, Vantaa, (10) FL
