Installation instructions, accessories. Kattolaatikko. Volvo Car Corporation Gothenburg, Sweden. Ohje nro Versio Osa nro

Transkriptio

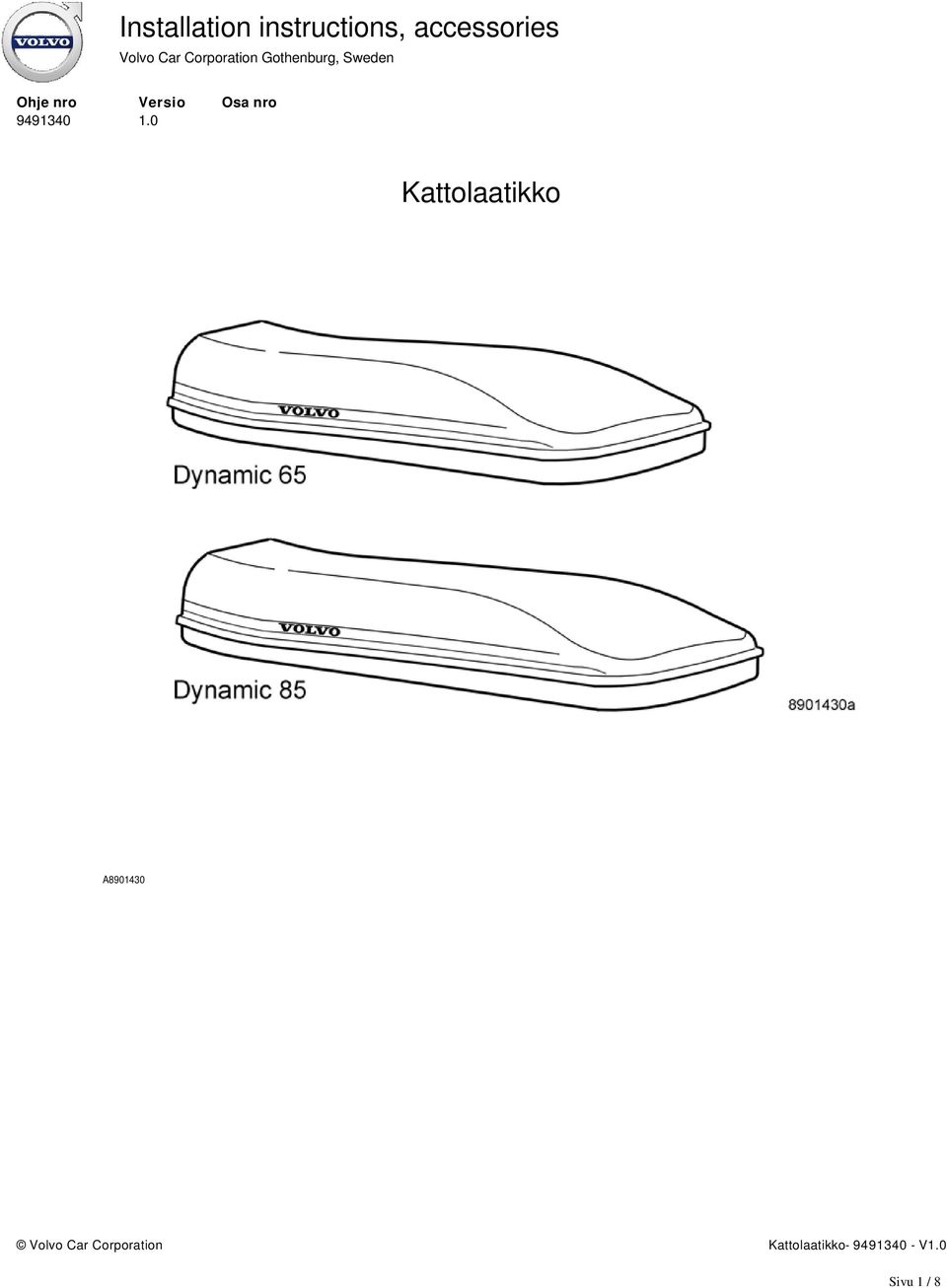

1 Ohje nro Versio Osa nro Kattolaatikko A Sivu 1 / 8

2 B Sivu 2 / 8

3 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Huomaa, että auton korkeus ja sen ajo-ominaisuudet muuttuvat kattotelineen ja kattolaatikon kanssa ajettaessa. Kiinnitä kuorma tukevasti. Tarkasta aina ennen liikkeellelähtöä, että kattolaatikko on lukossa ja avain on poistettu lukosta. Auton kattokuormaa ei saa ylittää. Katso auton käyttöohjekirja. Suurin sallittu kattokuorma = kattotelineen paino + laatikon paino + kuorman paino. Kattolaatikon kanssa ajettaessa tulee välttää suuria nopeuksia. Sovita nopeus kuljetettavan kuorman ja nopeusrajoitusten mukaiseksi. Huomioi seuraavat, kun katolle on asennettu kattolaatikko: - Auton korkeus kasvaa. - Ajoviima saattaa kuulua. Nämä asennusohjeet pitää säilyttää yhdessä auton käyttöohjekirjan kanssa. Näiden ohjeiden laiminlyönti saattaa aiheuttaa auton vaurioitumisen ja vaaraa ympäristölle. Kattolaatikko, asennus 1 Kattolaatikko, asennus Kattolaatikko, avaaminen Avaa lukitus ja avaa kattolaatikko kääntämällä kahva alaspäin. Kattolaatikko, sulkeminen Paina kansi kunnolla kiinni ja käännä kahva yläasentoon. Paina kahva sisään ja lukitse. Sivu 3 / 8

4 A Sijoita kattolaatikko kattotelineelle auton suuntaisesti. Varmista, että kattolaatikko ja/tai kattotelineet on sijoitettu niin, että ne eivät haittaa takaluukun avaamista. Huom! V40: Kattolaatikkoa voidaan käyttää yhdessä kattoantennin ja kattospoilerin kanssa. Kattoantennia on hieman taivutettava ja takaluukkua avattaessa pitää noudattaa varovaisuutta. B Varmista kattolaatikkoa avatessasi, että kattolaatikon vastakkainen puoli on lukossa. Siirrä neljä siirrettävää kiinnikettä (A) kattolaatikon pohjassa suoraan kattotelineen kiskojen yläpuolelle niin, että kisko on kiinnikkeen (A) läpiviennin (B) keskellä. B Käännä kiinnikkeiden lukituskahvat (C) pystyasentoon. Pujota ensimmäinen U-sanka (D) alakautta läpiviennin (B) läpi. Sivu 4 / 8

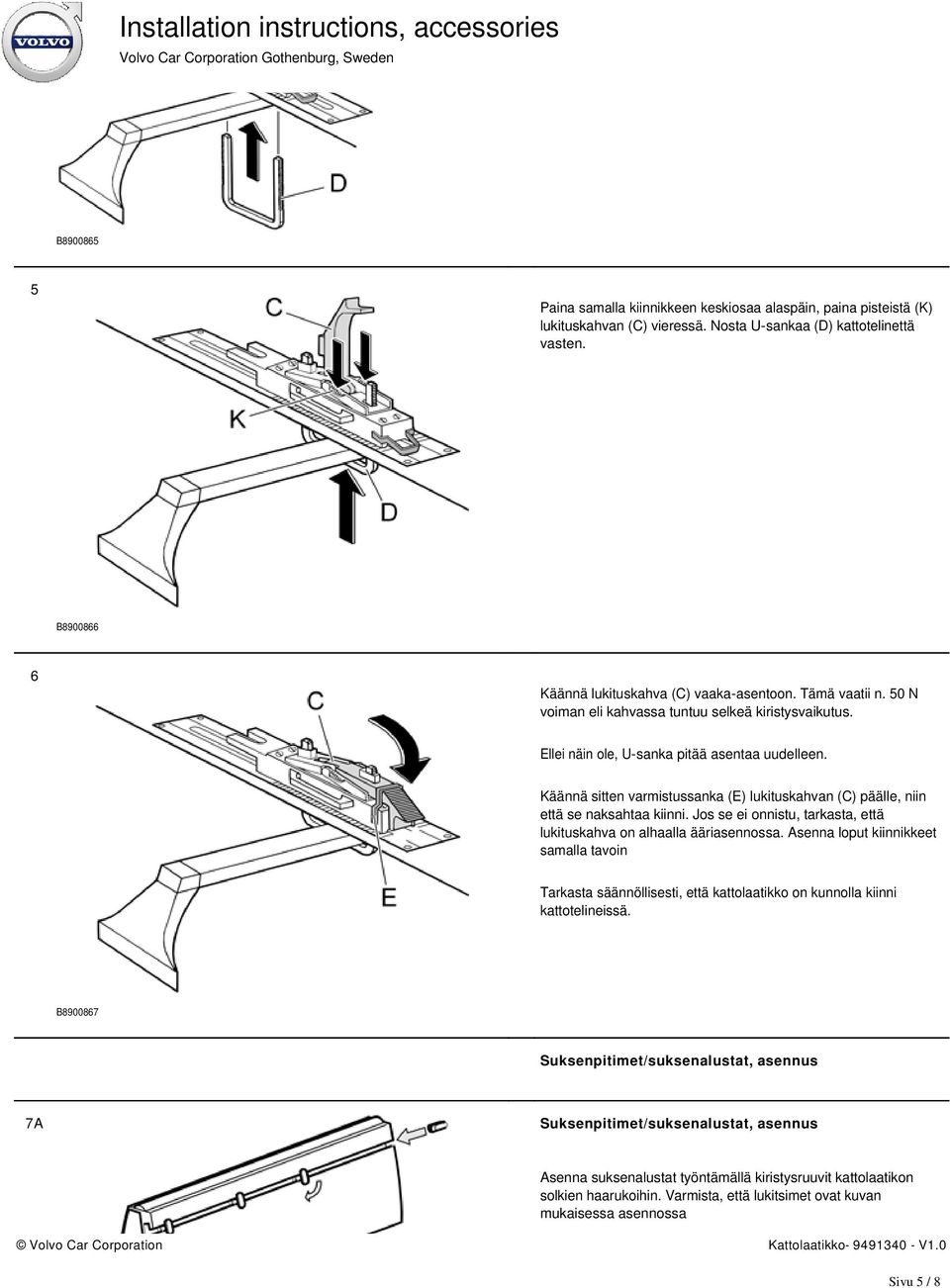

5 B Paina samalla kiinnikkeen keskiosaa alaspäin, paina pisteistä (K) lukituskahvan (C) vieressä. Nosta U-sankaa (D) kattotelinettä vasten. B Käännä lukituskahva (C) vaaka-asentoon. Tämä vaatii n. 50 N voiman eli kahvassa tuntuu selkeä kiristysvaikutus. Ellei näin ole, U-sanka pitää asentaa uudelleen. Käännä sitten varmistussanka (E) lukituskahvan (C) päälle, niin että se naksahtaa kiinni. Jos se ei onnistu, tarkasta, että lukituskahva on alhaalla ääriasennossa. Asenna loput kiinnikkeet samalla tavoin Tarkasta säännöllisesti, että kattolaatikko on kunnolla kiinni kattotelineissä. B Suksenpitimet/suksenalustat, asennus 7A Suksenpitimet/suksenalustat, asennus Asenna suksenalustat työntämällä kiristysruuvit kattolaatikon solkien haarukoihin. Varmista, että lukitsimet ovat kuvan mukaisessa asennossa Sivu 5 / 8

6 Asenna suksenpidin lukitsimiin ja lukitse se kiertämällä kiristysruuvit lukittuun asentoon. Huom! Suksenpitimet pitää lukita kiristysruuveilla. Käytä suksien kiinnittämiseen mukana toimitettuja kiinnityshihnoja. 7B B C B B Muiden tavaroiden kuljetus 8 Muiden tavaroiden kuljetus Irrota suksenpitimet kääntämällä kiristysruuvit aukiasentoon. Kiristysruuvit jätetään kiinni kattolaatikon kiinnikkeisiin Sivu 6 / 8

7 Käytä kuorman kiinnittämiseen mukana toimitettuja kiinnityshihnoja. B Kuorma tulee sijoittaa kattolaatikkoon niin, että kannen voi sulkea kunnolla. B Kattolaatikon suurin kuorma on 75 kg. Kuorma jaetaan kuvan mukaisesti. Huom! Auton suurinta sallittua kattokuormaa ei saa ylittää. B Kattolaatikko, irrotus Sivu 7 / 8

8 11A Kattolaatikko, irrotus Avaa kattolaatikko (katso kohta ) ja irrota kuorma ja suksenpitimet. Laske alas varmistussanka (E), avaa lukituskahva (C) ja nosta se pystyasentoon. Paina kiinnikkeen keskiosaa kattolaatikkoa vasten. Paina pisteistä (K) lukituskahvan (C) vieressä. Vedä samalla U- sanka (D) alakautta ulos kiinnikkeestä (A). 11B B B Sivu 8 / 8
