Flamco Fill-PE Liite. Asennus- ja käyttöohjeet. Flamco TP.30/06/09.FI. Painos 2009 / FI

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Flamco Fill-PE Liite. Asennus- ja käyttöohjeet. Flamco www.flamcogroup.com TP.30/06/09.FI. Painos 2009 / FI"

Transkriptio

1 Flamco Fill-PE Liite Flamco

2 Sisältö Sivu 1. Ensikäyttö Ensikäyttö Fill-PE Käyttöönottoparametrit 3 2. Laite- ja parametrivalikossa olevat kohteet Säätötavat Taso-ohjattu Paineohjattu [P] Käyttötavat [UTO] [FILL] [HN] Tarkkailu Käyntiajan tarkkailu ( utom. -muodossa (automaattinen)) Täyttömäärän tarkkailu ( utom. -muodossa (automaattinen)) lkutäyttöprosessin tarkkailu Paineennousun määrän tarkkailu (automaattinen-tilassa utom. ) Paineennousuajan tarkkailu (automaattinen-tilassa utom. ) Paineen tarkkailu Käsiteltävän vesimäärän tarkkailu 5 3. Valikkokuvaukset Laitevalikko Parametrivalikko Huoltovalikko 7 4. Täyttöesimerkkejä Paineohjattu täyttöprosessi Taso-ohjattu täyttöprosessi Taso-ohjattu täyttöprosessi 9 LPO-Invest Oy Engineering Rikhard Nymanintie 16 OO370 Helsinki Puh: +358 (0) Fax: +358 (0)

3 1. Ensikäyttö 1.1. Ensikäyttö Fill-PE Ennen käyttöönottoa varmista, että yksikkö ja sen lisävarusteet ovat paikallisten asetusten mukaiset ja sopivat tarkoitettuun sovellukseen. Yksikön asentava ja sitä käyttävä henkilö on vastuussa tarkastusten tekemisestä ja käyttöönoton suorittamisesta. Ennen käyttöönottoa on hydraulisten ja sähköliitosten oltava paikallaan ja sulkulaitteiden auki Käyttöönottoparametrit Täyttöyksikön asennuksen jälkeen näytöllä näkyy Fill PE. Järjestelmäparametreja pitää muuttaa, koska ohjelma tarjoaa laajan valikoiman mahdollisuuksia. Valinnan voi tehdä säätönuppia kääntämällä ja painamalla. Valintavalikko aukeaa, kun säätönuppia painaa. Siirry-valinnalla käyttäjä voi valita parametrien asettamista varten laitevalikon, parametrivalikon tai huoltovalikon. Kyseisissä valikoissa käyttäjän on asetettava ohjain askel askeleelta. Katso myös piirustuksesta laitevalikon, parametrivalikon ja huoltovalikon valikkokohdat jne. Valikosta poistutaan valitsemalla Takaisin. livalikosta poistutaan kokonaan ja prosessinäyttö avataan pitämällä säätönuppia painettuna. Kun ohjaimen parametrit on asetettu, siirry prosessinäyttöön vahvistamalla ja painamalla Käyntiin silloin täyttöprosessi käynnistyy. Säätöarvot arkistoidaan järjestelmän laskentaesimerkkeihin Laite- ja parametrivalikossa olevat kohteet Säätötavat Taso-ohjattu Säätö tapahtuu ulkopuolisella uimurikytkimellä tai tuntosauvalla (230 V). Se riippuu käytetystä paineenpitoohjauksesta ja siitä, käytetäänkö pumppuohjattua vai kompressoriohjattua kalvopaisunta-astiaa. Kun signaali annetaan, pumppu käynnistyy. Täyttötoiminta jatkuu, kunnes paisunta-astian säätöön asetettu taso saavutetaan Paineohjattu [P] Säätö tapahtuu moduuliin sisällytetyllä painekytkimellä. Kun järjestelmän paine on laskenut käynnistyspaineeseen Täyttökäsky, pumppu käynnistyy ja käy, kunnes Täyttökäsky pois saavutetaan. Kummassakin säätötavassa käyntiaikaa ja täyttömääriä (jos järjestelmässä on pulssivesimittari) tarkkaillaan. Sen lisäksi tarkkaillaan järjestelmän painetta Käyttötavat [UTO] [FILL] [HN] Käyttäjä voi vaihtoehtoisesti käyttää järjestelmää utom. -muodossa (automaattinen), Täyttö -muodossa ((alku-)täyttö) tai Käsi -muodossa (käsikäyttö). Täyttö-muodossa pätevät laajennetut tarkkailurajat ja se kumoaa utom.-muodon. Käsikäyttöä käytetään pumpun toiminnan testaamiseen ja on tarkoitettu yksinomaan huoltotarkoituksiin. Käsikäytössä pumppu voidaan käynnistää enintään 20 sekunniksi. Prosessin jälkeen se kytkeytyy automaattisesti pois päältä ja ohjain jää käsikäyttöön. Pumppua ei voi kytkeä käsikäytössä pois päältä, jos maksimipainehälytys on päällä Tarkkailu Tarkkailutoimintojen ensisijainen tarkoitus on havaita hyvissä ajoin järjestelmässä esiintyvät virheet ja suojata järjestelmän osia mahdollisimman tehokkaasti asiaankuuluvien signaalien avulla tai pysäyttämällä automaattisesti järjestelmä. Ne on erityisesti tarkoitettu havaitsemaan aikaisessa vaiheessa vuodot ja rajoittamaan vastaavat tapahtumat Käyntiajan tarkkailu ( utom. -muodossa (automaattinen)) Käyttäjä voi vapaasti asettaa jälkipaisuntamäärän parametrit. Elleivät alla kuvatut ehdot täyty, järjestelmä ilmaisee virheen; kelluva häiriökosketin pysyy auki, kunnes virhe kuitataan manuaalisesti. Todellinen käyntiaika ei saa ylittää maksimiaikaa jaksoa kohti. Kahden jakson välinen minimi aikaväli (tauko) ei saa olla ohjelmoitua aikaa lyhempi. Jaksojen maksimi määrä aikaikkunaa kohti ei saa ylittää käyntiaikaikkunaan ohjelmoitua lukumäärää (esim. ei 3 jaksoa enempää viimeisen 8 tunnin aikana). 3

4 Täyttömäärän tarkkailu ( utom. -muodossa (automaattinen)) Vaatimus: liitetty ja työtilassa oleva Flamco FILL-PE -pulssivesimittari (IWZ). Käyttäjä voi vapaasti asettaa täyttömäärän parametrit. Elleivät olosuhteet ole tyydyttävät, järjestelmä näyttää virhettä uimurin virhekytkin aukeaa. Todellinen täyttömäärä ei saa ylittää maksimimäärää työtilaa kohti (yhdessä jaksossa) ja samanaikaisesti: Kahden jakson välinen minimi aikaväli ei saa olla ohjelmoitua aikaa lyhempi. Jaksojen maksimi määrä aikaikkunaa kohti ei saa ylittää käyntiaikaikkunaan ohjelmoitua lukumäärää (esim. ei 3 jaksoa enempää viimeisen 8 tunnin aikana) lkutäyttöprosessin tarkkailu Täyttö -muotoa voidaan käyttää järjestelmän ensimmäiseen täyttämiseen. utom.-muodon tiukemmat tarkkailurajat ohitetaan. lkutäyttöprosessin maksimimäärää tai maksimiaikaa voidaan tarkkailla. Sitä varten on pulssivesimittari otettava käyttöön ja liitettävä PE:hen. Onnistuneen alkutäytön jälkeen järjestelmä siirtyy automaattisesti utom.-muotoon. Kun alkutäyttöprosessin maksimi määrä/aika on järjestelmän täytön aikana saavutettu, järjestelmä näyttää virhettä uimurin virhekytkin pysyy auki, kunnes suoritetaan manuaalinen kuittaus Paineennousun määrän tarkkailu (automaattinen-tilassa utom. ) Vaatimus: liitetty ja työtilassa oleva Flamco FILL-PE -pulssivesimittari (IWZ). Tämän esiasetetun täyttömäärän puitteissa on järjestelmäpaineen noustava vähintään 0,1 baarilla. Elleivät nämä olosuhteet täyty, järjestelmä näyttää virhettä uimurin virhekytkin pysyy auki, kunnes suoritetaan manuaalinen kuittaus. Tämä tarkkailuprosessi voidaan kytkeä pois päältä syöttämällä 0 (esim. täyttöprosessin aikana paineettomien paisuntasäiliöiden kohdalla) Paineennousuajan tarkkailu (automaattinen-tilassa utom. ) Tämän esiasetetun täyttöajan puitteissa on järjestelmäpaineen noustava vähintään 0,1 baarilla. Elleivät nämä olosuhteet täyty, järjestelmä näyttää virhettä uimurin virhekytkin pysyy auki, kunnes suoritetaan manuaalinen kuittaus. Tämä tarkkailuprosessi voidaan kytkeä pois päältä syöttämällä 0 (esim. täyttöprosessin aikana paineettomien paisuntasäiliöiden kohdalla) Paineen tarkkailu Suurinta sallittua painetta ja tasoa ei saa ylittää. Sen takia, kun normaalipaineesta poiketaan, annetaan signaali. Sen takia on käyttäjän asetettava parametreja joillekin painearvoista: Pain psv Maksimipainehälytys psv:n maks. hälytysväli Oletus psv = 3.0 bar = 0.3 bar poff pon Minimipainehälytys p staatt. + höyty + 0,2 bar 0 bar pon:in poiskytkeytymisväli pon:in min. hälytysväli = p bar Oletus = 0.3 bar pon = 1.6 bar = 0.2 bar pon - (pumpun) päällekytkeytymispaine täyttöprosessia varten pon:in poiskytkeytymisväli (kytkemisväli) psv:n maks. hälytysväli varoventtiilin asetetun paineen kytkeytymisväli pon:in min. hälytysväli pon:in minimi painehälytyksen käyttöväli (suurempi tai yhtä suuri kuin p0). Mikäli saavutetaan psv miinus psv:n maks. hälytysväli, maksimipainehälytys aktivoituu. Uimurin virhekytkin pysyy auki, kunnes paine on laskenut tämän arvon alapuolella ja virhe on kuitattu. Vedenpinnan tasoa ei voida täyttää, niin kauan kuin maksimipainesignaali on päällä, ei edes käsikäytössä. Maksimipainehälytys voidaan kytkeä pois päältä syöttämällä psv:n maksimihälytysväliksi 0 baaria. Mikäli saavutetaan pon miinus pon:in minimihälytysväli, minimipainehälytys aktivoituu. Uimurin virhekytkin pysyy auki, kunnes paine on noussut tämän arvon yläpuolelle ja virhe on kuitattu. Kun täyttömuoto on ensimmäisen kerran TÄYSI, ei minimipainehälytystä näy näytöllä eikä kytkimen virhehälytystä tapahdu. Mikäli minimipainehälytys jostain syystä aktivoituu automaattimuodossa, voidaan alhaisen paineen alueelta automaattisesti poistua vaihtamalla käyttömuotoa (TÄYSI-muoto). 4

5 2.4. Käsiteltävän vesimäärän tarkkailu Jos vedenkäsittelymoduuli on asennettu paikalleen ja pulssivesimittari on asetettu PÄÄLLE, jäännösvesimäärän voi lukea oikealta alhaalta prosessivalikossa Ts.: jos jäännösvesimäärä on syötetty oikein parametrivalikkoon Vedenkäsittely ennen käyttöönottoa. Jos määrä on nolla litraa, keskitetty vikahälytys laukeaa (jos käytössä) ja siitä aiheutuu virheviesti. Negatiiviset arvot tarkoittavat, että litroissa laskettu sallittu käsitelty määrä (tilavuus) on ylitetty. Siinä tapauksessa Fill-PE:n käynti jatkuu. 3. Valikkokuvaukset 3.1. Laitevalikko I-numero Vain valmistaja ja huoltohenkilökunta voivat määrittää parametrit. Kieli Käyttäjä voi valita 13 kielestä. Saksa (G2_1) on oletuskieli toimitettaessa. Litralaskuri (IWZ) seta tämä PÄÄLLE, vain jos käytetään pulssivesimittaria (litralaskuri). Pulssivesimittaria voidaan käyttää syötetyn lisäveden suoraan säätämiseen ja tarkkailuun. Vedenkäsittely Jos lisävesihaaraan on sisällytetty vedenkäsittelymoduuli ja litralaskuri on asetettu PÄÄLLE, voi jäännösvesimäärän lukea litroissa prosessivalikosta. Kun saavutettu määrä on nolla litraa, keskitetty vikahälytys laukeaa (jos käytössä) ja siitä aiheutuu virheviesti. Negatiiviset arvot tarkoittavat, että sallittu käsittelymäärä (tilavuus) on ylitetty. Täydennysyksikkö jatkaa toimintaa, vaikka keskitetty vikahälytys on lauennut. Säätötapa (Täydennysmuoto) Käyttäjä voi käyttää järjestelmää taso-ohjatussa muodossa (säätö ulkopuolisesta paineenpito-ohjauksesta) tai paineohjatussa muodossa (oletusasetus normaalille kaasuvaimennetulle kalvopaisunta-astialle). Käyttötapa Käyttäjä voi vaihtoehtoisesti käyttää järjestelmää automaattimuodossa (UTOM.), Täyttö -muodossa (täyttö) tai Käsi -muodossa (käsikäyttö, vain Flamcon huolto). Katso myös osa: Flamco FILL-PE -käyttöohjeet. Tuntoelin/moottorisuoja Tehdasasetetut parametrit. Koottu virheilmoitus Yhteinen toimintahäiriöviesti. Yhteinen toimintahäiriöviesti aktivoituu PÄÄLLÄ-asetuksessa, kun saavutetaan huoltopäivämäärä. 5

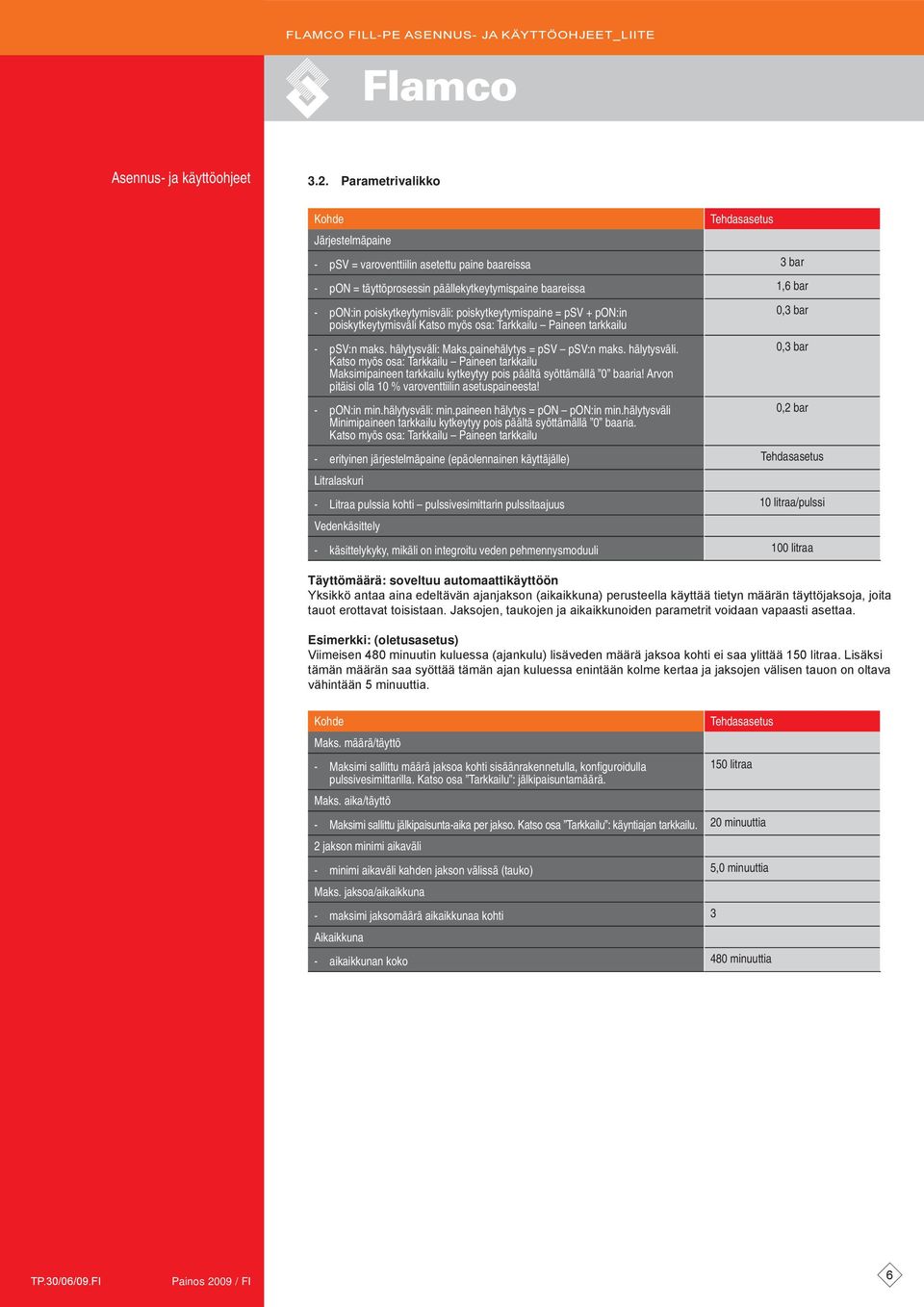

6 3.2. Parametrivalikko Kohde Tehdasasetus Järjestelmäpaine - psv = varoventtiilin asetettu paine baareissa 3 bar - pon = täyttöprosessin päällekytkeytymispaine baareissa 1,6 bar - pon:in poiskytkeytymisväli: poiskytkeytymispaine = psv + pon:in poiskytkeytymisväli Katso myös osa: Tarkkailu Paineen tarkkailu - psv:n maks. hälytysväli: Maks.painehälytys = psv psv:n maks. hälytysväli. Katso myös osa: Tarkkailu Paineen tarkkailu Maksimipaineen tarkkailu kytkeytyy pois päältä syöttämällä 0 baaria! rvon pitäisi olla 10 % varoventtiilin asetuspaineesta! - pon:in min.hälytysväli: min.paineen hälytys = pon pon:in min.hälytysväli Minimipaineen tarkkailu kytkeytyy pois päältä syöttämällä 0 baaria. Katso myös osa: Tarkkailu Paineen tarkkailu 0,3 bar 0,3 bar 0,2 bar - erityinen järjestelmäpaine (epäolennainen käyttäjälle) Tehdasasetus Litralaskuri - Litraa pulssia kohti pulssivesimittarin pulssitaajuus 10 litraa/pulssi Vedenkäsittely - käsittelykyky, mikäli on integroitu veden pehmennysmoduuli 100 litraa Täyttömäärä: soveltuu automaattikäyttöön Yksikkö antaa aina edeltävän ajanjakson (aikaikkuna) perusteella käyttää tietyn määrän täyttöjaksoja, joita tauot erottavat toisistaan. Jaksojen, taukojen ja aikaikkunoiden parametrit voidaan vapaasti asettaa. Esimerkki: (oletusasetus) Viimeisen 480 minuutin kuluessa (ajankulu) lisäveden määrä jaksoa kohti ei saa ylittää 150 litraa. Lisäksi tämän määrän saa syöttää tämän ajan kuluessa enintään kolme kertaa ja jaksojen välisen tauon on oltava vähintään 5 minuuttia. Kohde Maks. määrä/täyttö - Maksimi sallittu määrä jaksoa kohti sisäänrakennetulla, konfi guroidulla pulssivesimittarilla. Katso osa Tarkkailu : jälkipaisuntamäärä. Tehdasasetus 150 litraa Maks. aika/täyttö - Maksimi sallittu jälkipaisunta-aika per jakso. Katso osa Tarkkailu : käyntiajan tarkkailu. 20 minuuttia 2 jakson minimi aikaväli - minimi aikaväli kahden jakson välissä (tauko) 5,0 minuuttia Maks. jaksoa/aikaikkuna - maksimi jaksomäärä aikaikkunaa kohti 3 ikaikkuna - aikaikkunan koko 480 minuuttia 6

7 Kohde Paineennoston määrä - Maks. täyttömäärä, joka on syötettävä 0,1 baarin paineennoston aikana. siaan liittyvä tarkkailu kytkeytyy pois päältä syöttämällä 0 litraa! Paineennostoaika - Maks. täyttöaika, jona aikana paineen on noustava vähintään 0,1 baarilla. siaan liittyvä tarkkailu kytkeytyy pois päältä syöttämällä 0 baaria! Maks. alkutäyttömäärä - Jakson maksimi sallittu alkutäyttömäärä, kun pulssivesimittari on liitetty ja konfi guroitu vain täyttömuodossa! Tehdasasetus 0 litraa 0 minuuttia 1500 litraa Maks. alkutäyttöaika - Jakson maksimi sallittu alkutäyttöaika vain täyttömuodossa! 480 minuuttia Huomaa, että täyttömäärävalikon arvot ovat toisistaan riippuvaisia. Sen takia pitää mahdollisesti ensin asettaa toinen parametri, ennen kuin varsinaiseen arvoon pääsee käsiksi tarkoitettujen rajojen puitteissa. Vaihteluvälien asettaminen saattaa olla samalla tavalla rajoitettu. On sen takia suositeltavaa asettaa ensin aikaikkunan parametrit, ennen kuin tauot ja jaksojen määrä ja pituus määritetään. Kohde Tehdasasetus ika ja päivämäärä Käyttäjän tehtävä - Kesäkäyttö: alkukuukausi (kesäkäyttö = 00 alueilla, joissa ei ole aikavaihtelua) 03 - talvikäyttö: loppukuukausi (talvikäyttö = 00 alueilla, joissa ei ole aikavaihtelua) 10 - huoltoväli: huoltoväli päivää 365 päivää - painekytkimen min. arvo 0,0 bar - painekytkimen maks. arvo 10,0 bar Muu sisäinen - tehdasasetukset (ei näkyvissä). Ei tarkoitettu käyttäjän käyttöön Huoltovalikko Projektinumero Tehdasasetukset; käyttäjä ei saa ohjelmoida. Ohjelmistoversio Valmistajan tekemä luettavissa oleva merkintä. Käynnistys Syötä käynnistyksin aika ja päivämäärä (jäljitettävyys) painamalla Käyntiin. Huolto Seuraavan huollon päivämäärä näkyy suluissa. Kun aika saavutetaan, koottu virheilmoitus voi laueta ja näkyviin tulee virheviesti muistuttamaan käyttäjää. Mikäli se kuitataan, se näytetään uudelleen seitsemän päivän kuluttua, ellei paineta Huolto suoritettu, jolla osoitetaan, että huolto on jo suoritettu. Viimeisen huollon aika ja päivämäärä sekä kooditaso näkyvät kahdella ylimmällä rivillä. Virhelista Näyttää viimeiset 250 kuitattua virhettä ja niiden ajan ja päivämäärän. rvotilasto Näyttää erilaisia tilastotietoja. Täydennysstatistiikkaa Näkymä viimeisestä 200 täydennystoimenpiteestä, niiden päivämäärästä, ajasta ja täydennystoimenpiteiden kestosta sekä syötetystä litramäärästä (jos käytettiin pulssivesimittaria). Koodin muuttaminen Vaihda toiseen avauskoodiin. 7

8 SU SU Flamco press enter SS electronic standard pressure control unit control FLMO FILL-PE SENNUS- J KÄYTTÖOHJEET_LIITE Täyttöesimerkkejä Paineohjattu täyttöprosessi N* Flamco FILL-PE Kalvopaisunta-astia Täydennysveden sisääntulo Flamco FILL-PE Lämmitin Älä käytä läpimitaltaan pienempiä putkia kuin osoitettu kyseessä oleville linjapituuksille! Linjojen on oltava mahdollisimman lyhyitä! N15 < 10 m N20 < 20 m N25 < 30 m 4.2. Taso-ohjattu täyttöprosessi M-K/U L N* Flamco FILL-PE M-K/U -kompressori ja p.e SS-ohjaus Täydennysveden sisääntulo Flamco FILL-PE (3-pin valve, 11 and V/50Hz) Lämmitin Älä käytä läpimitaltaan pienempiä putkia kuin osoitettu kyseessä oleville linjapituuksille! Linjojen on oltava mahdollisimman lyhyitä! N15 < 10 m N20 < 20 m N25 < 30 m 8

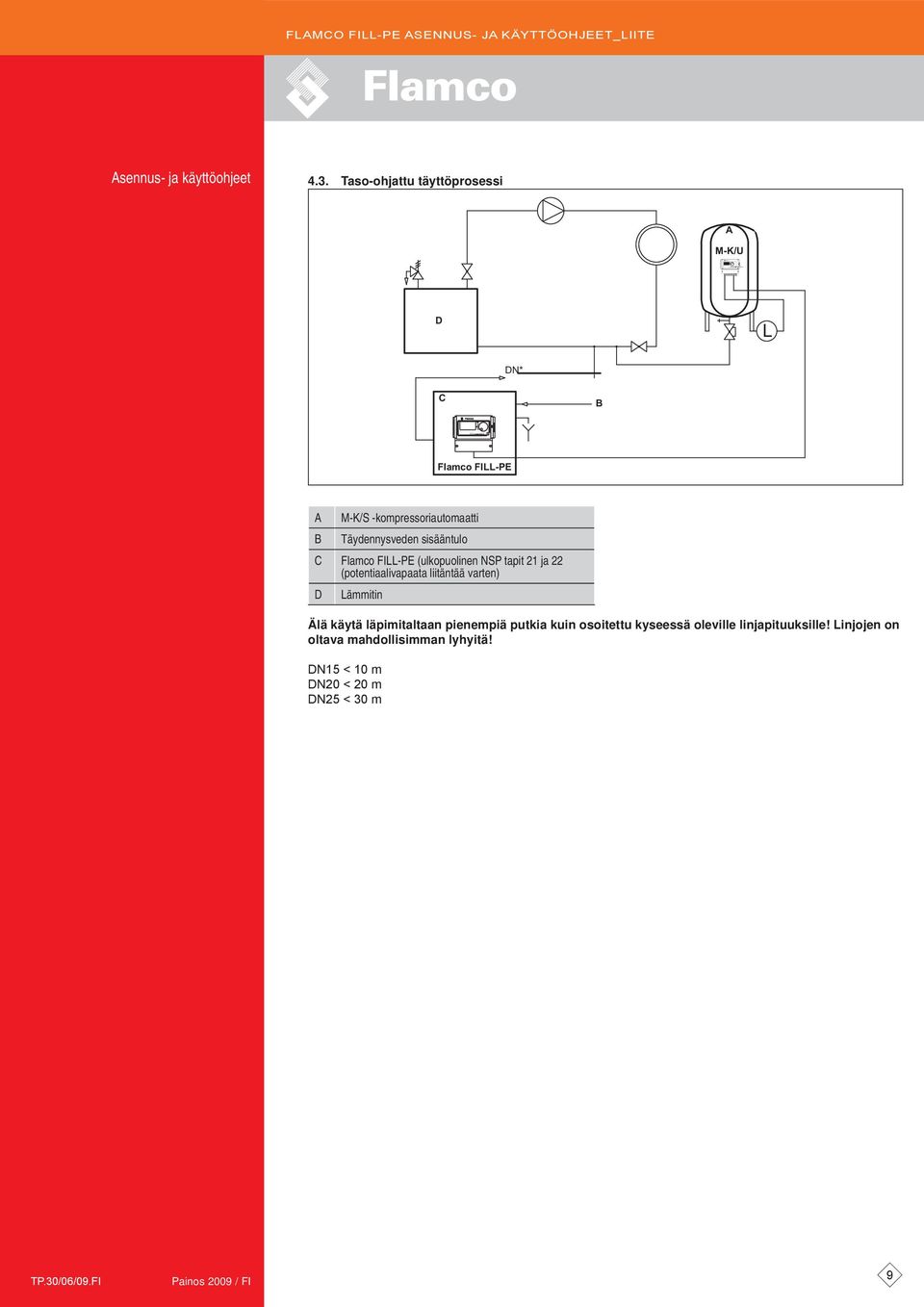

9 SU Flamco press enter SS electronic standard pressure control unit control FLMO FILL-PE SENNUS- J KÄYTTÖOHJEET_LIITE 4.3. Taso-ohjattu täyttöprosessi M-K/U L N* Flamco FILL-PE M-K/S -kompressoriautomaatti Täydennysveden sisääntulo Flamco FILL-PE (ulkopuolinen NSP tapit 21 ja 22 (potentiaalivapaata liitäntää varten) Lämmitin Älä käytä läpimitaltaan pienempiä putkia kuin osoitettu kyseessä oleville linjapituuksille! Linjojen on oltava mahdollisimman lyhyitä! N15 < 10 m N20 < 20 m N25 < 30 m 9
