(1) CD/DVD Player. Käyttöohje DVP-NS32 DVP-NS33 DVP-NS52P Sony Corporation

Transkriptio

1 (1) CD/DVD Player Käyttöohje DVP-NS32 DVP-NS33 DVP-NS52P 2005 Sony Corporation

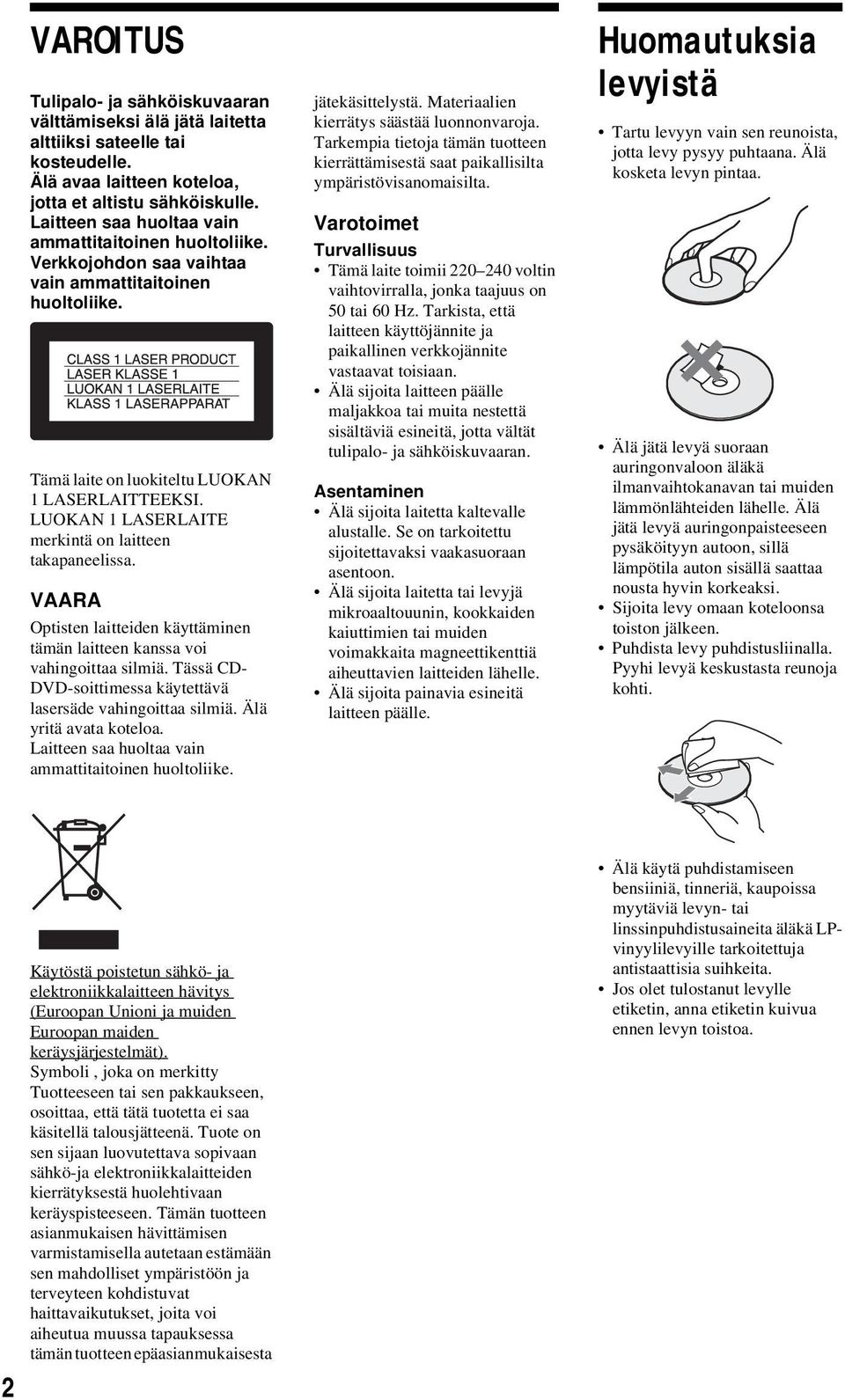

2 VAROITUS Tulipalo- ja sähköiskuvaaran välttämiseksi älä jätä laitetta alttiiksi sateelle tai kosteudelle. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Tämä laite on luokiteltu LUOKAN 1 LASERLAITTEEKSI. LUOKAN 1 LASERLAITE merkintä on laitteen takapaneelissa. VAARA Optisten laitteiden käyttäminen tämän laitteen kanssa voi vahingoittaa silmiä. Tässä CD- DVD-soittimessa käytettävä lasersäde vahingoittaa silmiä. Älä yritä avata koteloa. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristövisanomaisilta. Varotoimet Turvallisuus Tämä laite toimii voltin vaihtovirralla, jonka taajuus on 50 tai 60 Hz. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta vältät tulipalo- ja sähköiskuvaaran. Asentaminen Älä sijoita laitetta kaltevalle alustalle. Se on tarkoitettu sijoitettavaksi vaakasuoraan asentoon. Älä sijoita laitetta tai levyjä mikroaaltouunin, kookkaiden kaiuttimien tai muiden voimakkaita magneettikenttiä aiheuttavien laitteiden lähelle. Älä sijoita painavia esineitä laitteen päälle. Huomautuksia levyistä Tartu levyyn vain sen reunoista, jotta levy pysyy puhtaana. Älä kosketa levyn pintaa. Älä jätä levyä suoraan auringonvaloon äläkä ilmanvaihtokanavan tai muiden lämmönlähteiden lähelle. Älä jätä levyä auringonpaisteeseen pysäköityyn autoon, sillä lämpötila auton sisällä saattaa nousta hyvin korkeaksi. Sijoita levy omaan koteloonsa toiston jälkeen. Puhdista levy puhdistusliinalla. Pyyhi levyä keskustasta reunoja kohti. 2 Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät). Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta Älä käytä puhdistamiseen bensiiniä, tinneriä, kaupoissa myytäviä levyn- tai linssinpuhdistusaineita äläkä LPvinyylilevyille tarkoitettuja antistaattisia suihkeita. Jos olet tulostanut levylle etiketin, anna etiketin kuivua ennen levyn toistoa.

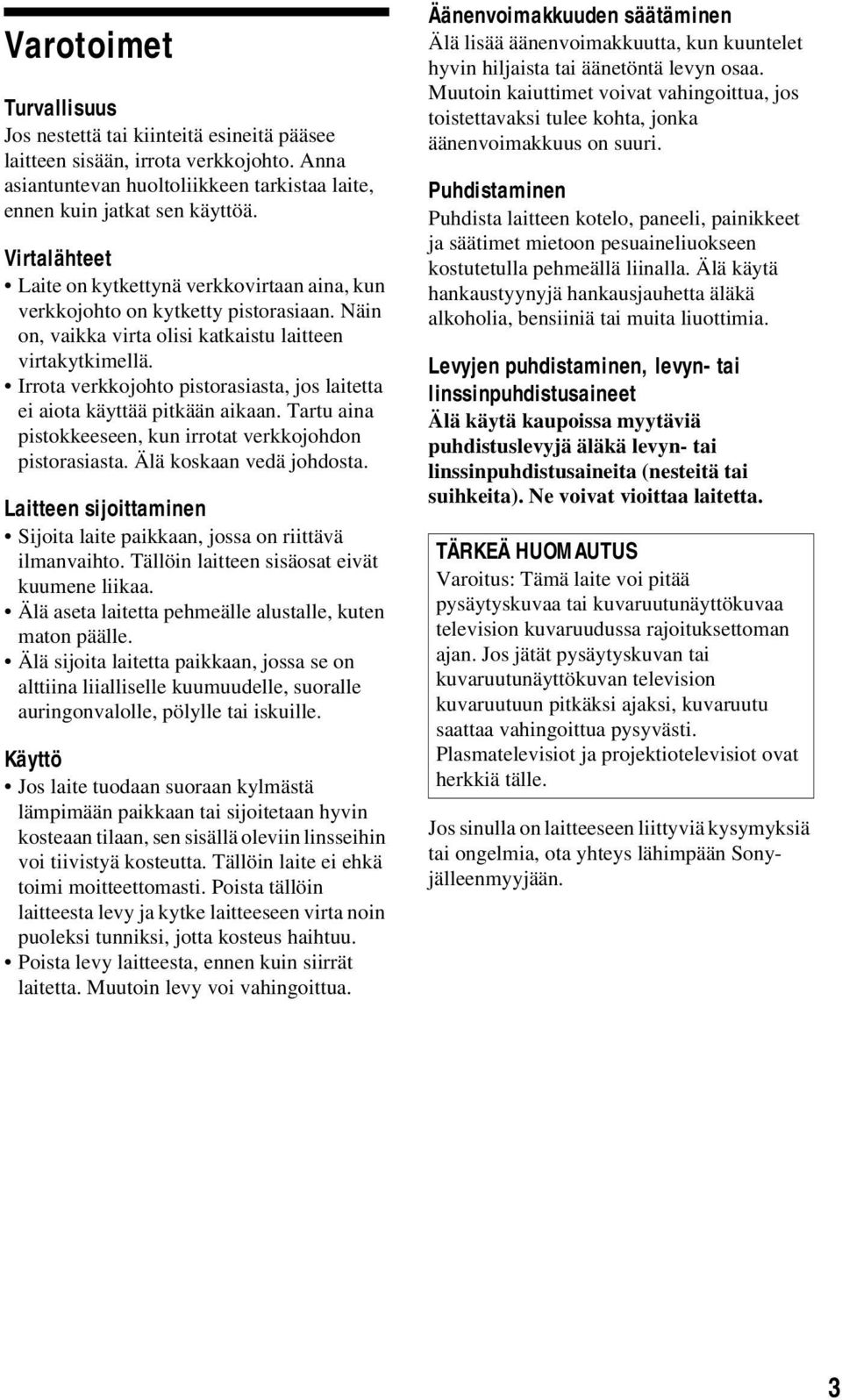

3 Varotoimet Turvallisuus Jos nestettä tai kiinteitä esineitä pääsee laitteen sisään, irrota verkkojohto. Anna asiantuntevan huoltoliikkeen tarkistaa laite, ennen kuin jatkat sen käyttöä. Virtalähteet Laite on kytkettynä verkkovirtaan aina, kun verkkojohto on kytketty pistorasiaan. Näin on, vaikka virta olisi katkaistu laitteen virtakytkimellä. Irrota verkkojohto pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan. Tartu aina pistokkeeseen, kun irrotat verkkojohdon pistorasiasta. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita laite paikkaan, jossa on riittävä ilmanvaihto. Tällöin laitteen sisäosat eivät kuumene liikaa. Älä aseta laitetta pehmeälle alustalle, kuten maton päälle. Älä sijoita laitetta paikkaan, jossa se on alttiina liialliselle kuumuudelle, suoralle auringonvalolle, pölylle tai iskuille. Käyttö Jos laite tuodaan suoraan kylmästä lämpimään paikkaan tai sijoitetaan hyvin kosteaan tilaan, sen sisällä oleviin linsseihin voi tiivistyä kosteutta. Tällöin laite ei ehkä toimi moitteettomasti. Poista tällöin laitteesta levy ja kytke laitteeseen virta noin puoleksi tunniksi, jotta kosteus haihtuu. Poista levy laitteesta, ennen kuin siirrät laitetta. Muutoin levy voi vahingoittua. Äänenvoimakkuuden säätäminen Älä lisää äänenvoimakkuutta, kun kuuntelet hyvin hiljaista tai äänetöntä levyn osaa. Muutoin kaiuttimet voivat vahingoittua, jos toistettavaksi tulee kohta, jonka äänenvoimakkuus on suuri. Puhdistaminen Puhdista laitteen kotelo, paneeli, painikkeet ja säätimet mietoon pesuaineliuokseen kostutetulla pehmeällä liinalla. Älä käytä hankaustyynyjä hankausjauhetta äläkä alkoholia, bensiiniä tai muita liuottimia. Levyjen puhdistaminen, levyn- tai linssinpuhdistusaineet Älä käytä kaupoissa myytäviä puhdistuslevyjä äläkä levyn- tai linssinpuhdistusaineita (nesteitä tai suihkeita). Ne voivat vioittaa laitetta. TÄRKEÄ HUOMAUTUS Varoitus: Tämä laite voi pitää pysäytyskuvaa tai kuvaruutunäyttökuvaa television kuvaruudussa rajoituksettoman ajan. Jos jätät pysäytyskuvan tai kuvaruutunäyttökuvan television kuvaruutuun pitkäksi ajaksi, kuvaruutu saattaa vahingoittua pysyvästi. Plasmatelevisiot ja projektiotelevisiot ovat herkkiä tälle. Jos sinulla on laitteeseen liittyviä kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyjälleenmyyjään. 3

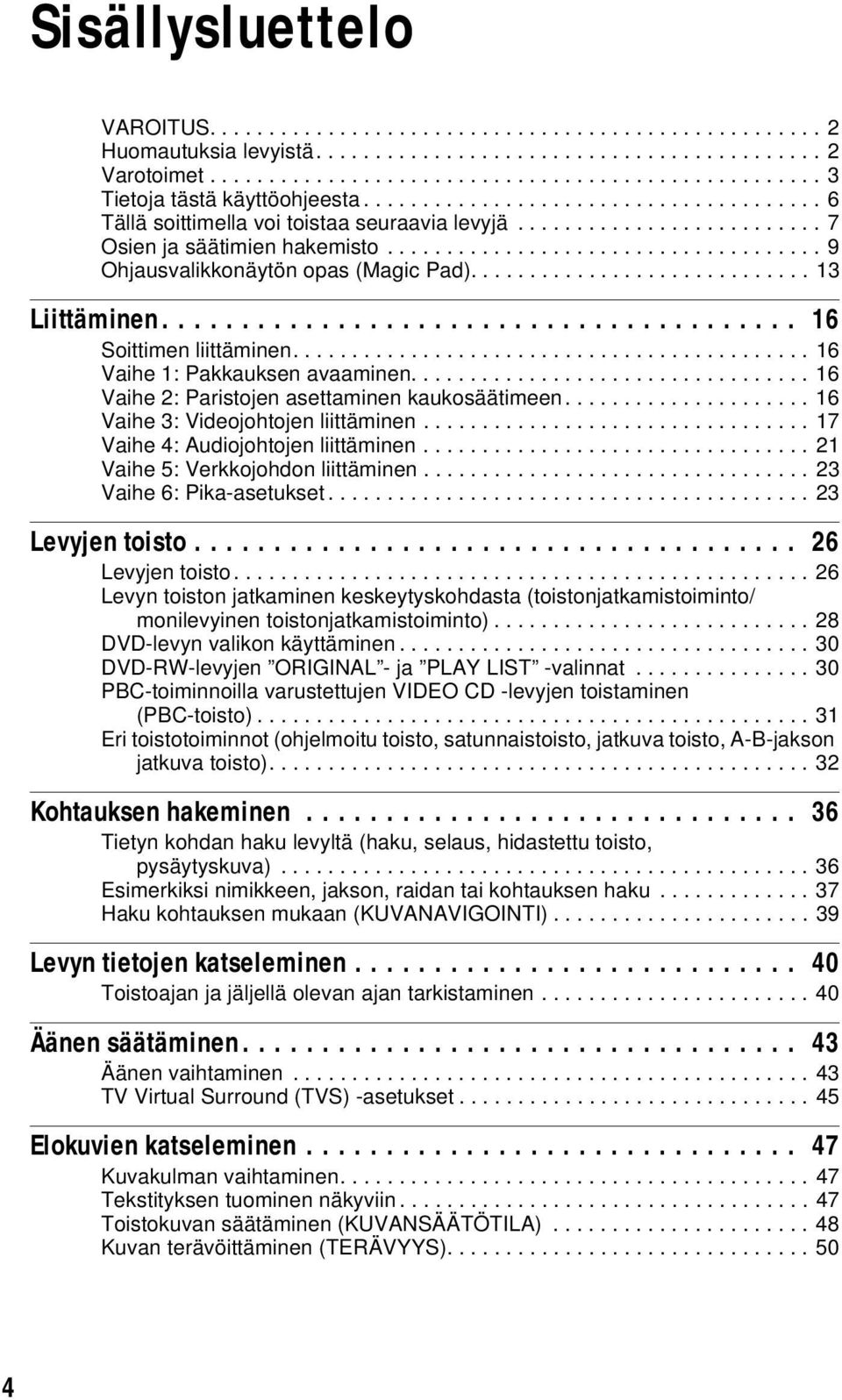

4 Sisällysluettelo VAROITUS Huomautuksia levyistä Varotoimet Tietoja tästä käyttöohjeesta Tällä soittimella voi toistaa seuraavia levyjä Osien ja säätimien hakemisto Ohjausvalikkonäytön opas (Magic Pad) Liittäminen Soittimen liittäminen Vaihe 1: Pakkauksen avaaminen Vaihe 2: Paristojen asettaminen kaukosäätimeen Vaihe 3: Videojohtojen liittäminen Vaihe 4: Audiojohtojen liittäminen Vaihe 5: Verkkojohdon liittäminen Vaihe 6: Pika-asetukset Levyjen toisto Levyjen toisto Levyn toiston jatkaminen keskeytyskohdasta (toistonjatkamistoiminto/ monilevyinen toistonjatkamistoiminto) DVD-levyn valikon käyttäminen DVD-RW-levyjen ORIGINAL - ja PLAY LIST -valinnat PBC-toiminnoilla varustettujen VIDEO CD -levyjen toistaminen (PBC-toisto) Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, jatkuva toisto, A-B-jakson jatkuva toisto) Kohtauksen hakeminen Tietyn kohdan haku levyltä (haku, selaus, hidastettu toisto, pysäytyskuva) Esimerkiksi nimikkeen, jakson, raidan tai kohtauksen haku Haku kohtauksen mukaan (KUVANAVIGOINTI) Levyn tietojen katseleminen Toistoajan ja jäljellä olevan ajan tarkistaminen Äänen säätäminen Äänen vaihtaminen TV Virtual Surround (TVS) -asetukset Elokuvien katseleminen Kuvakulman vaihtaminen Tekstityksen tuominen näkyviin Toistokuvan säätäminen (KUVANSÄÄTÖTILA) Kuvan terävöittäminen (TERÄVYYS)

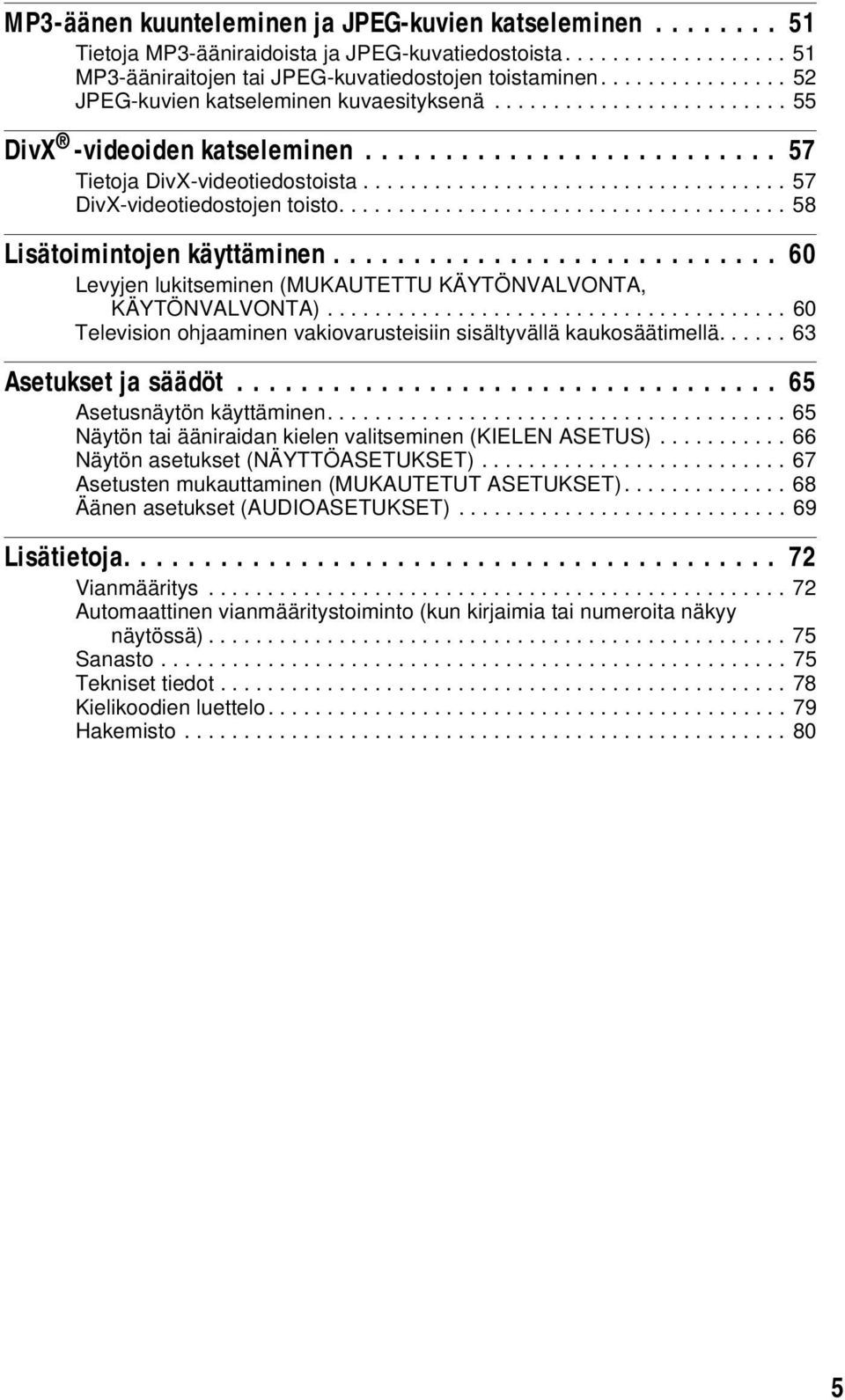

5 MP3-äänen kuunteleminen ja JPEG-kuvien katseleminen Tietoja MP3-ääniraidoista ja JPEG-kuvatiedostoista MP3-ääniraitojen tai JPEG-kuvatiedostojen toistaminen JPEG-kuvien katseleminen kuvaesityksenä DivX -videoiden katseleminen Tietoja DivX-videotiedostoista DivX-videotiedostojen toisto Lisätoimintojen käyttäminen Levyjen lukitseminen (MUKAUTETTU KÄYTÖNVALVONTA, KÄYTÖNVALVONTA) Television ohjaaminen vakiovarusteisiin sisältyvällä kaukosäätimellä Asetukset ja säädöt Asetusnäytön käyttäminen Näytön tai ääniraidan kielen valitseminen (KIELEN ASETUS) Näytön asetukset (NÄYTTÖASETUKSET) Asetusten mukauttaminen (MUKAUTETUT ASETUKSET) Äänen asetukset (AUDIOASETUKSET) Lisätietoja Vianmääritys Automaattinen vianmääritystoiminto (kun kirjaimia tai numeroita näkyy näytössä) Sanasto Tekniset tiedot Kielikoodien luettelo Hakemisto

6 Tietoja tästä käyttöohjeesta Tässä oppaassa olevat ohjeet on tarkoitettu 3 mallille: DVP-NS32, NS33 ja DVP-NS52P. Soittimen mallin nimi on merkitty sen etupaneeliin. Kuvissa näkyy malli DVP-NS52P. Erot eri mallien toiminnassa on selvästi ilmaistu tekstissä, esimerkiksi Vain DVP-NS52P. Tässä käyttöohjeessa viitataan kaukosäätimen painikkeisiin. Voit käyttää myös laitteen painikkeita, jos niiden nimet ovat samat tai samantapaiset kuin kaukosäätimessä. DVD -termiä saatetaan käyttää yleisterminä silloin, kun tarkoitetaan DVD VIDEO-, DVD+RW/DVD+R- tai DVD-RW/DVD-R-levyjä. Tässä käyttöoppaassa on käytetty seuraavia symboleja: Symboli Merkitys DVD VIDEO -levyjen ja DVD+RW-/DVD+R-levyjen kanssa tai DVD- RW-/DVD-R-levyjen +VR videotilassa käytettävissä olevat toiminnot. Toiminto koskee VR (Video Recording, videotallennus) -tilassa käytettäviä DVD-RW-levyjä. VIDEO-CD-levyjen (mukaan lukien Super VCD -levyt tai CD- tai Super VCD -muodossa olevat CD-R/CD-RW-levyt) kanssa käytettävissä olevat toiminnot. Toiminto koskee musiikki-cd-levyjä tai musiikki-cd-muotoisia CD-R/ CD-RW-levyjä. Toiminto koskee DATA CD -levyjä (CD-ROM/CD-R/CD-RW-levyjä, jotka sisältävät MP3 *1 -ääniraitoja, JPEG-kuvatiedostoja tai DivX *2*3 - videotiedostoja). MP3 *1 -ääniraitoja, JPEG-kuvatiedostoja ja DivX *2*3 -videotiedostoja sisältävien DATA DVD -levyjen (DVD-ROM/DVD+RW/DVD+R/DVD- RW/DVD-R) kanssa käytettävissä olevat toiminnot. *1 MP3 (MPEG1 Audio Layer 3) on ISO:n (International Organization for Standardization)/IEC (International Electrotechnical Commission) MPEG-standardin määrittämä tekniikka, jota käytetään äänidatan pakkaamisessa. *2 DivX on DivXNetworks, Inc:n kehittämä videotiedostojen pakkaustekniikka. *3 DivX, DivX Certified ja asianomaiset logot ovat DivXNetworks, Inc:n tavaramerkkejä, joita käytetään lisenssillä. 6

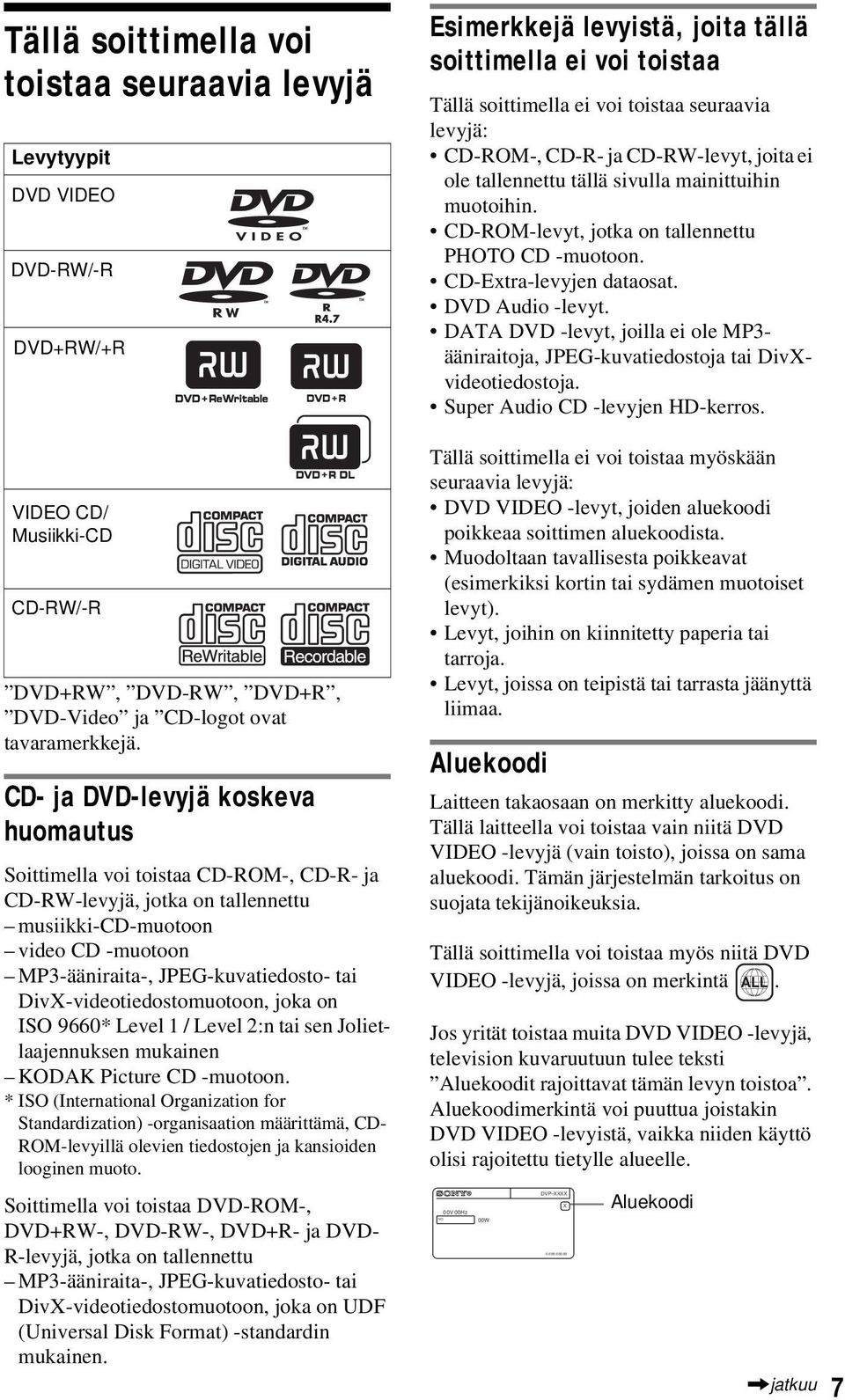

7 NO Tällä soittimella voi toistaa seuraavia levyjä Levytyypit DVD VIDEO DVD-RW/-R DVD+RW/+R VIDEO CD/ Musiikki-CD CD-RW/-R DVD+RW, DVD-RW, DVD+R, DVD-Video ja CD-logot ovat tavaramerkkejä. CD- ja DVD-levyjä koskeva huomautus Soittimella voi toistaa CD-ROM-, CD-R- ja CD-RW-levyjä, jotka on tallennettu musiikki-cd-muotoon video CD -muotoon MP3-ääniraita-, JPEG-kuvatiedosto- tai DivX-videotiedostomuotoon, joka on ISO 9660* Level 1 / Level 2:n tai sen Jolietlaajennuksen mukainen KODAK Picture CD -muotoon. * ISO (International Organization for Standardization) -organisaation määrittämä, CD- ROM-levyillä olevien tiedostojen ja kansioiden looginen muoto. Soittimella voi toistaa DVD-ROM-, DVD+RW-, DVD-RW-, DVD+R- ja DVD- R-levyjä, jotka on tallennettu MP3-ääniraita-, JPEG-kuvatiedosto- tai DivX-videotiedostomuotoon, joka on UDF (Universal Disk Format) -standardin mukainen. Esimerkkejä levyistä, joita tällä soittimella ei voi toistaa Tällä soittimella ei voi toistaa seuraavia levyjä: CD-ROM-, CD-R- ja CD-RW-levyt, joita ei ole tallennettu tällä sivulla mainittuihin muotoihin. CD-ROM-levyt, jotka on tallennettu PHOTO CD -muotoon. CD-Extra-levyjen dataosat. DVD Audio -levyt. DATA DVD -levyt, joilla ei ole MP3- ääniraitoja, JPEG-kuvatiedostoja tai DivXvideotiedostoja. Super Audio CD -levyjen HD-kerros. Tällä soittimella ei voi toistaa myöskään seuraavia levyjä: DVD VIDEO -levyt, joiden aluekoodi poikkeaa soittimen aluekoodista. Muodoltaan tavallisesta poikkeavat (esimerkiksi kortin tai sydämen muotoiset levyt). Levyt, joihin on kiinnitetty paperia tai tarroja. Levyt, joissa on teipistä tai tarrasta jäänyttä liimaa. Aluekoodi Laitteen takaosaan on merkitty aluekoodi. Tällä laitteella voi toistaa vain niitä DVD VIDEO -levyjä (vain toisto), joissa on sama aluekoodi. Tämän järjestelmän tarkoitus on suojata tekijänoikeuksia. Tällä soittimella voi toistaa myös niitä DVD VIDEO -levyjä, joissa on merkintä ALL. Jos yrität toistaa muita DVD VIDEO -levyjä, television kuvaruutuun tulee teksti Aluekoodit rajoittavat tämän levyn toistoa. Aluekoodimerkintä voi puuttua joistakin DVD VIDEO -levyistä, vaikka niiden käyttö olisi rajoitettu tietylle alueelle. 00V 00Hz 00W DVP XXXX X Aluekoodi,jatkuu 7

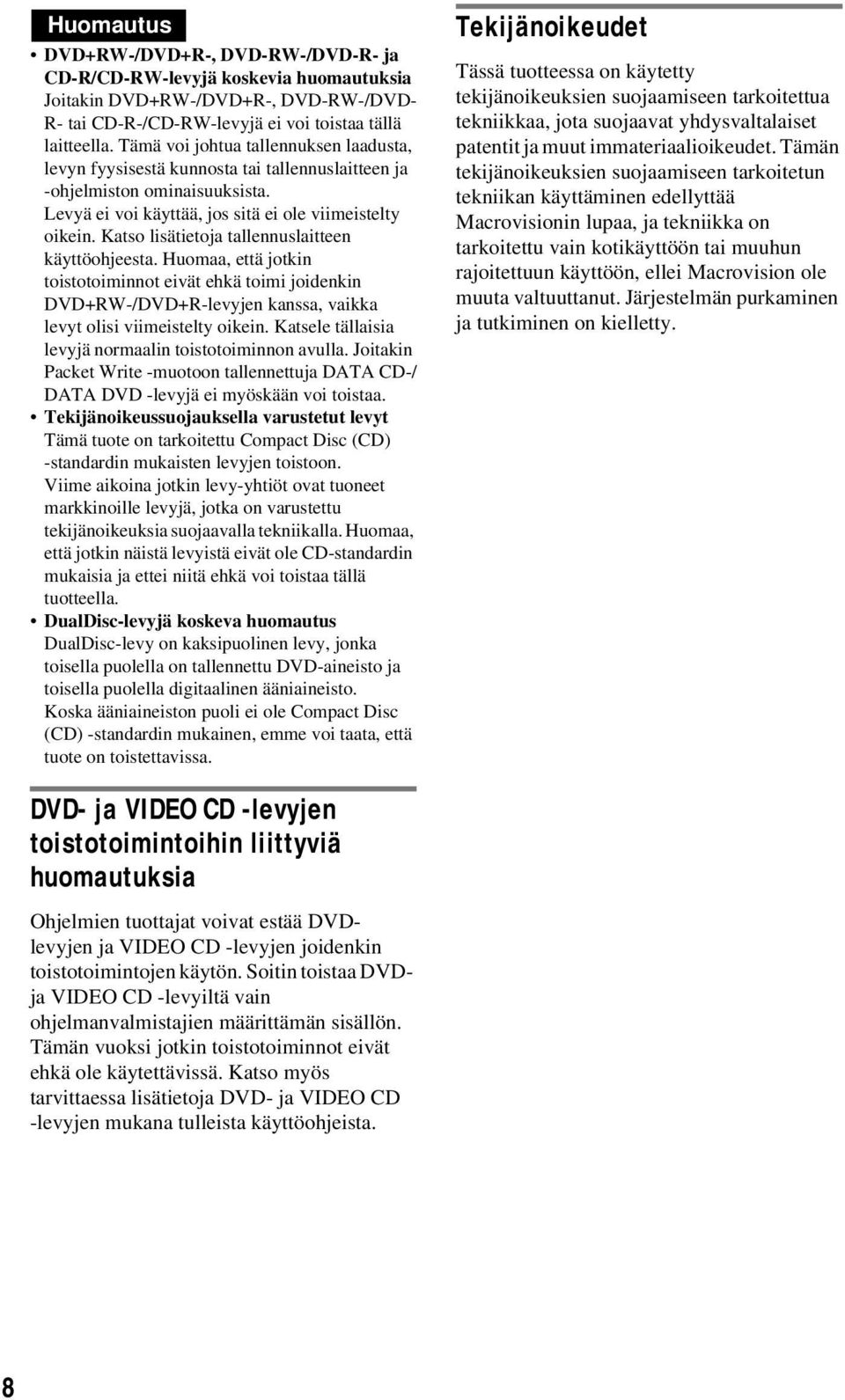

8 Huomautus DVD+RW-/DVD+R-, DVD-RW-/DVD-R- ja CD-R/CD-RW-levyjä koskevia huomautuksia Joitakin DVD+RW-/DVD+R-, DVD-RW-/DVD- R- tai CD-R-/CD-RW-levyjä ei voi toistaa tällä laitteella. Tämä voi johtua tallennuksen laadusta, levyn fyysisestä kunnosta tai tallennuslaitteen ja -ohjelmiston ominaisuuksista. Levyä ei voi käyttää, jos sitä ei ole viimeistelty oikein. Katso lisätietoja tallennuslaitteen käyttöohjeesta. Huomaa, että jotkin toistotoiminnot eivät ehkä toimi joidenkin DVD+RW-/DVD+R-levyjen kanssa, vaikka levyt olisi viimeistelty oikein. Katsele tällaisia levyjä normaalin toistotoiminnon avulla. Joitakin Packet Write -muotoon tallennettuja DATA CD-/ DATA DVD -levyjä ei myöskään voi toistaa. Tekijänoikeussuojauksella varustetut levyt Tämä tuote on tarkoitettu Compact Disc (CD) -standardin mukaisten levyjen toistoon. Viime aikoina jotkin levy-yhtiöt ovat tuoneet markkinoille levyjä, jotka on varustettu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia ja ettei niitä ehkä voi toistaa tällä tuotteella. DualDisc-levyjä koskeva huomautus DualDisc-levy on kaksipuolinen levy, jonka toisella puolella on tallennettu DVD-aineisto ja toisella puolella digitaalinen ääniaineisto. Koska ääniaineiston puoli ei ole Compact Disc (CD) -standardin mukainen, emme voi taata, että tuote on toistettavissa. Tekijänoikeudet Tässä tuotteessa on käytetty tekijänoikeuksien suojaamiseen tarkoitettua tekniikkaa, jota suojaavat yhdysvaltalaiset patentit ja muut immateriaalioikeudet. Tämän tekijänoikeuksien suojaamiseen tarkoitetun tekniikan käyttäminen edellyttää Macrovisionin lupaa, ja tekniikka on tarkoitettu vain kotikäyttöön tai muuhun rajoitettuun käyttöön, ellei Macrovision ole muuta valtuuttanut. Järjestelmän purkaminen ja tutkiminen on kielletty. DVD- ja VIDEO CD -levyjen toistotoimintoihin liittyviä huomautuksia Ohjelmien tuottajat voivat estää DVDlevyjen ja VIDEO CD -levyjen joidenkin toistotoimintojen käytön. Soitin toistaa DVDja VIDEO CD -levyiltä vain ohjelmanvalmistajien määrittämän sisällön. Tämän vuoksi jotkin toistotoiminnot eivät ehkä ole käytettävissä. Katso myös tarvittaessa lisätietoja DVD- ja VIDEO CD -levyjen mukana tulleista käyttöohjeista. 8

9 Osien ja säätimien hakemisto Lisätietoja on sulkeissa olevilla sivuilla. Etupaneeli DVP-NS52P DVP-NS32/NS33 A [/1 (virta/valmiustila) -painike (26) B Levylokero (26) C Etupaneelin näyttö (11) D (kaukosäätimen tunnistin) (16) E A (avaus/sulkeminen) -painike (26) F H (toisto) -painike (26) G X (tauko) -painike (27) H x (pysäytys) -painike (27) I./> (edellinen/seuraava) -painikkeet (36) J PROGRESSIVE (progressiivinen) -painike/ilmaisin (20) (vain DVP-NS52P) Palaa, kun soittimen lähtösignaali on progressiivista.,jatkuu 9

10 PB/CB PR/CR Takapaneeli DVP-NS52P COAXIAL R AUDIO L LINE OUT VIDEO LINE (RGB) -TV L CENTER OPTICAL DIGITAL OUT Y COMPONENT VIDEO OUT S VIDEO OUT DVP-NS32/NS33 DIGITAL OUT COAXIAL R AUDIO L VIDEO LINE OUT LINE (RGB) -TV L CENTER A DIGITAL OUT (COAXIAL) (digitaalinen lähtö (koaksiaalinen)) -liitäntä (21) B LINE OUT L/R (AUDIO) (linjalähtö (ääni)) -liitännät (21) C LINE OUT (VIDEO) (linjalähtö (video)) -liitäntä (17) D LINE (RGB)-TV (linja (rgb)-televisio) -liitäntä (17) E S VIDEO OUT (S-videolähtö) -liitäntä (vain DVP-NS52P) (17) F COMPONENT VIDEO OUT (komponenttivideolähtö) (Y, PB/CB, PR/CR) -liitännät (vain DVP-NS52P) (17) G DIGITAL OUT (OPTICAL) (digitaalinen lähtö (optinen)) -liitäntä (vain DVP-NS52P) (21) 10

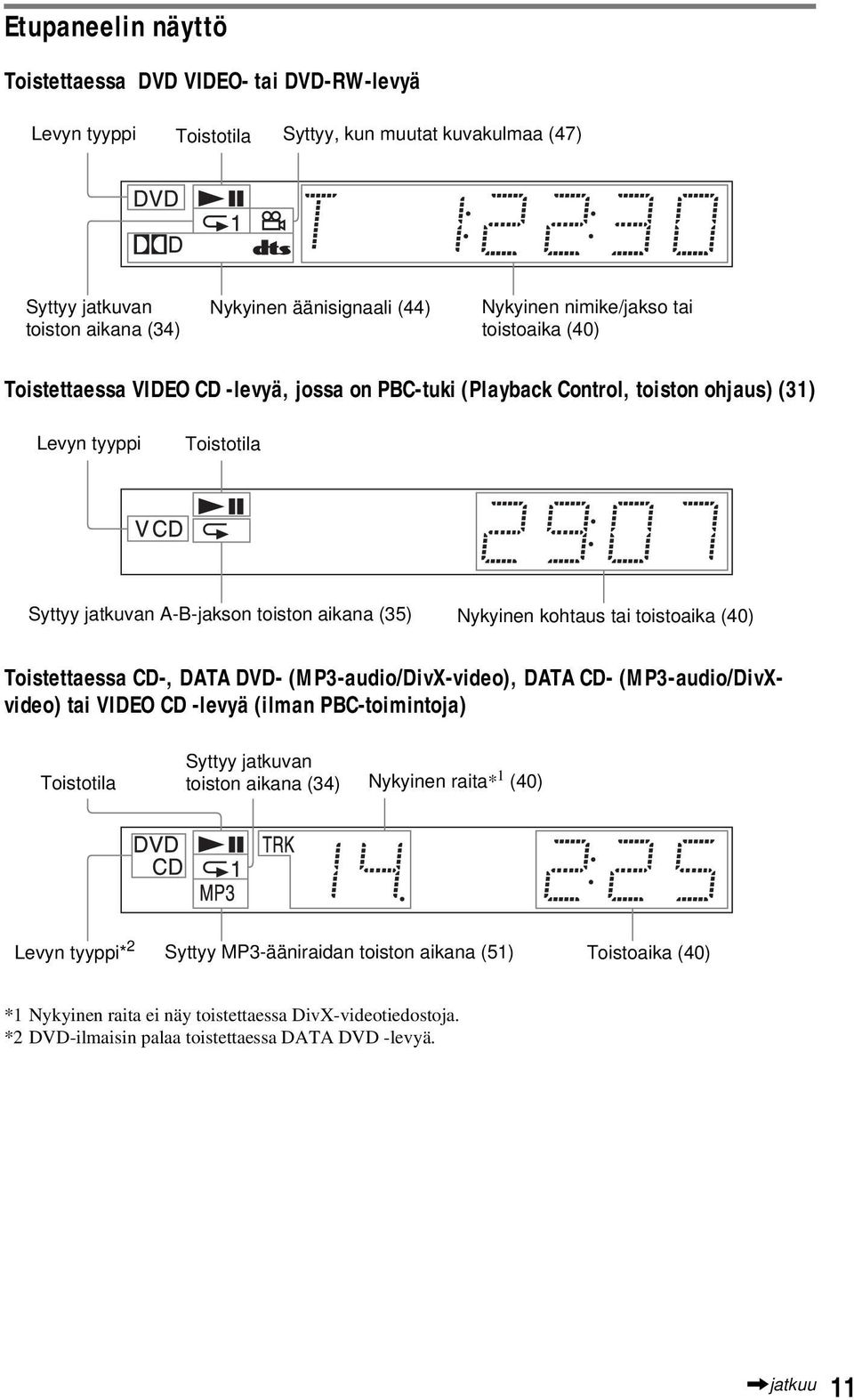

11 Etupaneelin näyttö Toistettaessa DVD VIDEO- tai DVD-RW-levyä Levyn tyyppi Toistotila Syttyy, kun muutat kuvakulmaa (47) Syttyy jatkuvan toiston aikana (34) Nykyinen äänisignaali (44) Nykyinen nimike/jakso tai toistoaika (40) Toistettaessa VIDEO CD -levyä, jossa on PBC-tuki (Playback Control, toiston ohjaus) (31) Levyn tyyppi Toistotila Syttyy jatkuvan A-B-jakson toiston aikana (35) Nykyinen kohtaus tai toistoaika (40) Toistettaessa CD-, DATA DVD- (MP3-audio/DivX-video), DATA CD- (MP3-audio/DivXvideo) tai VIDEO CD -levyä (ilman PBC-toimintoja) Toistotila Syttyy jatkuvan toiston aikana (34) Nykyinen raita* 1 (40) Levyn tyyppi* 2 Syttyy MP3-ääniraidan toiston aikana (51) Toistoaika (40) *1 Nykyinen raita ei näy toistettaessa DivX-videotiedostoja. *2 DVD-ilmaisin palaa toistettaessa DATA DVD -levyä.,jatkuu 11

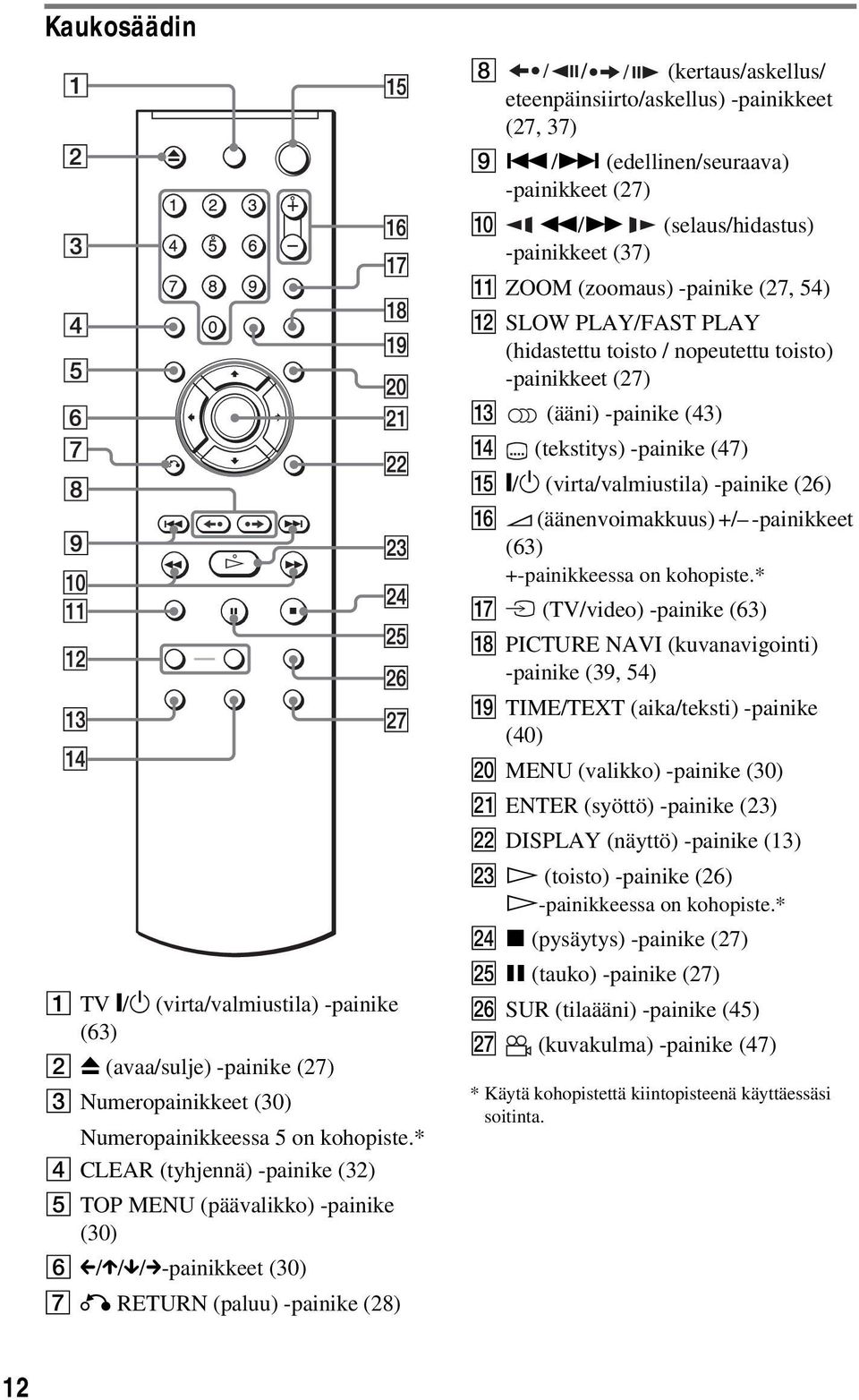

12 Kaukosäädin A TV [/1 (virta/valmiustila) -painike (63) B Z (avaa/sulje) -painike (27) C Numeropainikkeet (30) Numeropainikkeessa 5 on kohopiste.* D CLEAR (tyhjennä) -painike (32) E TOP MENU (päävalikko) -painike (30) F C/X/x/c-painikkeet (30) G O RETURN (paluu) -painike (28) H / (kertaus/askellus/ eteenpäinsiirto/askellus) -painikkeet (27, 37) I./> (edellinen/seuraava) -painikkeet (27) J m/m (selaus/hidastus) -painikkeet (37) K ZOOM (zoomaus) -painike (27, 54) L SLOW PLAY/FAST PLAY (hidastettu toisto / nopeutettu toisto) -painikkeet (27) M (ääni) -painike (43) N (tekstitys) -painike (47) O [/1 (virta/valmiustila) -painike (26) P 2 (äänenvoimakkuus) +/ -painikkeet (63) +-painikkeessa on kohopiste.* Q t (TV/video) -painike (63) R PICTURE NAVI (kuvanavigointi) -painike (39, 54) S TIME/TEXT (aika/teksti) -painike (40) T MENU (valikko) -painike (30) U ENTER (syöttö) -painike (23) V DISPLAY (näyttö) -painike (13) W H (toisto) -painike (26) H-painikkeessa on kohopiste.* X x (pysäytys) -painike (27) Y X (tauko) -painike (27) Z SUR (tilaääni) -painike (45) wj (kuvakulma) -painike (47) * Käytä kohopistettä kiintopisteenä käyttäessäsi soitinta. 12

13 Ohjausvalikkonäytön opas (Magic Pad) Ohjausvalikon avulla voit valita haluamasi toiminnon ja katsella lisätietoja. Voit tuoda ohjausvalikkonäytön näkyviin ja vaihtaa näyttöä painamalla toistuvasti DISPLAY seuraavasti:, Ohjausvalikkonäyttö 1 m Ohjausvalikkonäyttö 2 (vain DATA CD- / DATA DVD -levyille, joissa ei ole DivX-videotiedostoja) m Ohjausvalikkonäyttö poissa käytöstä Ohjausvalikkonäyttö Levy määrää ohjausvalikkonäyttöjen 1 ja 2 vaihtoehdot. Lisätietoja on sulkeissa olevilla sivuilla. Esimerkki: Ohjausvalikkonäyttö 1 toistettaessa DVD VIDEO -levyä. Ohjausvalikon kohdat Valittu kohta 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 EI KÄYT. EI KÄYT. ASETA KÄYTÖSSÄ Toistettavan jakson numero* 2 Toistettavan nimikkeen numero* 1 Nimikkeiden kokonaismäärä* 1 Jaksojen kokonaismäärä* 2 PLAY DVD VIDEO Toistotila (N Toisto, X Tauko, x Pysäytys jne.) Toistettavan levyn tyyppi* 3 Toistoaika* 4 Nykyinen asetus Vaihtoehdot Ohjausvalikosta valitun kohdan nimi Toimintaohje OHJELMOITU ENTER Lopeta: DISPLAY *1 Näyttää kohtauksen numeron VIDEO CD -levyn toistossa (PBC käytössä); raidan numeron VIDEO CD- / CD-levyn toistossa ja albumin numeron DATA DVD / DATA CD -levyn toistossa. *2 Näyttää indeksinumeron VIDEO CD -levyn toistossa, MP3-ääniraidan numeron tai JPEGkuvatiedoston numeron DATA CD- / DATA DVD -levyn toistossa. DivX-videotiedoston numero DATA CD- / DATA DVD -levyn toistossa. *3 Näyttää Super VCD -levyn muodossa SVCD. *4 Näyttää JPEG-tiedostojen päivämäärän. Näytön poistaminen käytöstä Paina DISPLAY.,jatkuu 13

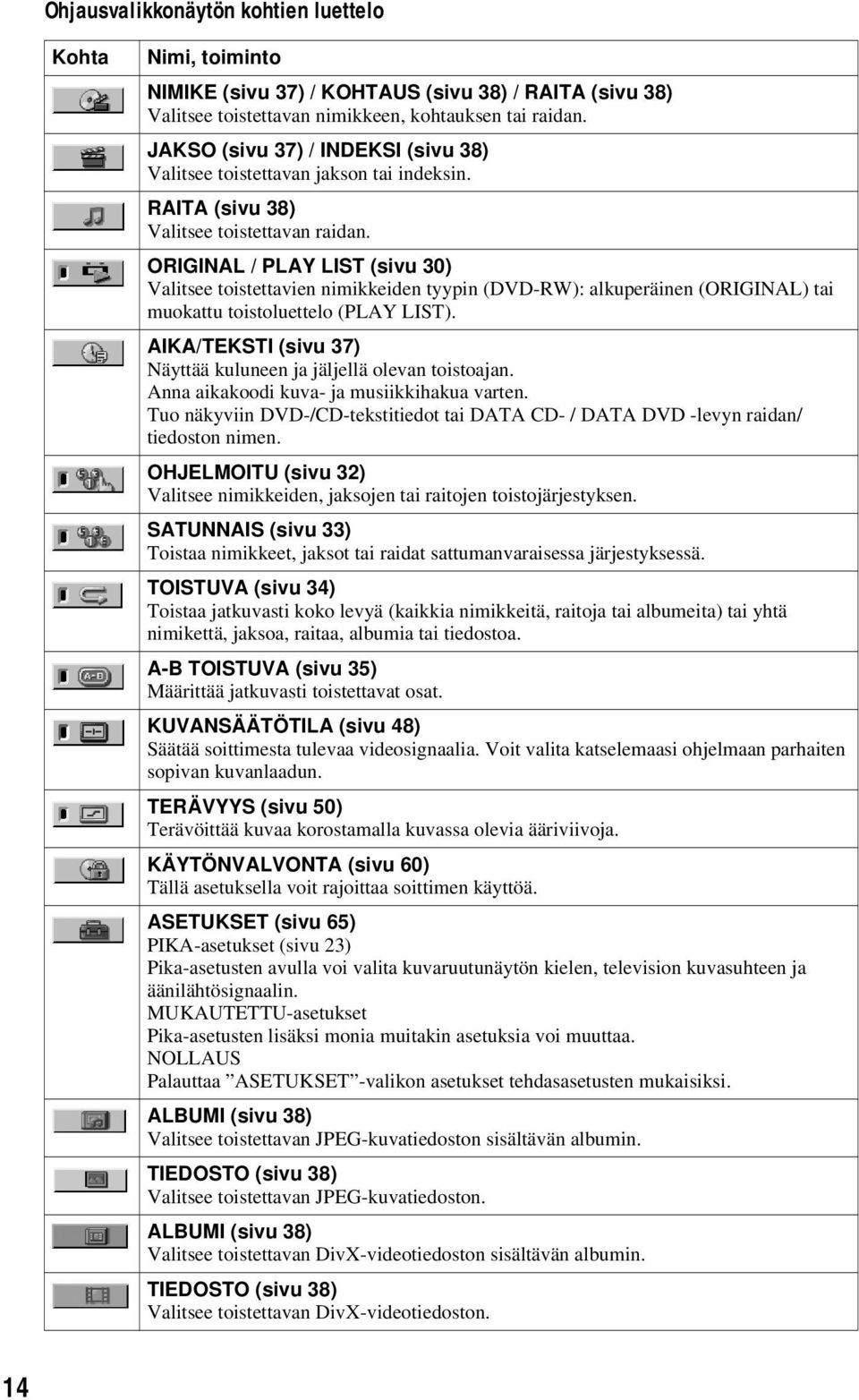

14 Ohjausvalikkonäytön kohtien luettelo Kohta Nimi, toiminto NIMIKE (sivu 37) / KOHTAUS (sivu 38) / RAITA (sivu 38) Valitsee toistettavan nimikkeen, kohtauksen tai raidan. JAKSO (sivu 37) / INDEKSI (sivu 38) Valitsee toistettavan jakson tai indeksin. RAITA (sivu 38) Valitsee toistettavan raidan. ORIGINAL / PLAY LIST (sivu 30) Valitsee toistettavien nimikkeiden tyypin (DVD-RW): alkuperäinen (ORIGINAL) tai muokattu toistoluettelo (PLAY LIST). AIKA/TEKSTI (sivu 37) Näyttää kuluneen ja jäljellä olevan toistoajan. Anna aikakoodi kuva- ja musiikkihakua varten. Tuo näkyviin DVD-/CD-tekstitiedot tai DATA CD- / DATA DVD -levyn raidan/ tiedoston nimen. OHJELMOITU (sivu 32) Valitsee nimikkeiden, jaksojen tai raitojen toistojärjestyksen. SATUNNAIS (sivu 33) Toistaa nimikkeet, jaksot tai raidat sattumanvaraisessa järjestyksessä. TOISTUVA (sivu 34) Toistaa jatkuvasti koko levyä (kaikkia nimikkeitä, raitoja tai albumeita) tai yhtä nimikettä, jaksoa, raitaa, albumia tai tiedostoa. A-B TOISTUVA (sivu 35) Määrittää jatkuvasti toistettavat osat. KUVANSÄÄTÖTILA (sivu 48) Säätää soittimesta tulevaa videosignaalia. Voit valita katselemaasi ohjelmaan parhaiten sopivan kuvanlaadun. TERÄVYYS (sivu 50) Terävöittää kuvaa korostamalla kuvassa olevia ääriviivoja. KÄYTÖNVALVONTA (sivu 60) Tällä asetuksella voit rajoittaa soittimen käyttöä. ASETUKSET (sivu 65) PIKA-asetukset (sivu 23) Pika-asetusten avulla voi valita kuvaruutunäytön kielen, television kuvasuhteen ja äänilähtösignaalin. MUKAUTETTU-asetukset Pika-asetusten lisäksi monia muitakin asetuksia voi muuttaa. NOLLAUS Palauttaa ASETUKSET -valikon asetukset tehdasasetusten mukaisiksi. ALBUMI (sivu 38) Valitsee toistettavan JPEG-kuvatiedoston sisältävän albumin. TIEDOSTO (sivu 38) Valitsee toistettavan JPEG-kuvatiedoston. ALBUMI (sivu 38) Valitsee toistettavan DivX-videotiedoston sisältävän albumin. TIEDOSTO (sivu 38) Valitsee toistettavan DivX-videotiedoston. 14

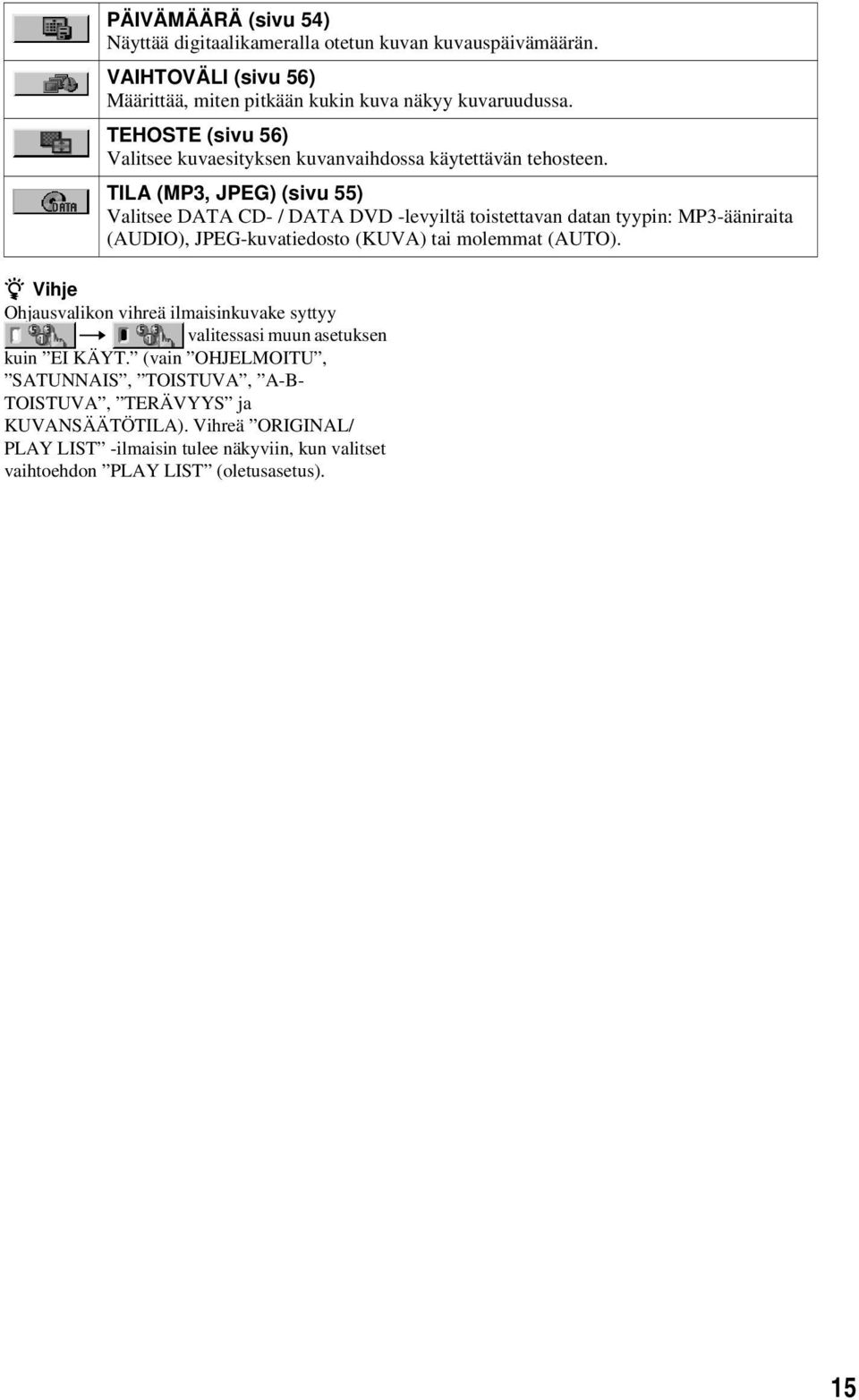

15 PÄIVÄMÄÄRÄ (sivu 54) Näyttää digitaalikameralla otetun kuvan kuvauspäivämäärän. VAIHTOVÄLI (sivu 56) Määrittää, miten pitkään kukin kuva näkyy kuvaruudussa. TEHOSTE (sivu 56) Valitsee kuvaesityksen kuvanvaihdossa käytettävän tehosteen. TILA (MP3, JPEG) (sivu 55) Valitsee DATA CD- / DATA DVD -levyiltä toistettavan datan tyypin: MP3-ääniraita (AUDIO), JPEG-kuvatiedosto (KUVA) tai molemmat (AUTO). z Vihje Ohjausvalikon vihreä ilmaisinkuvake syttyy t valitessasi muun asetuksen kuin EI KÄYT. (vain OHJELMOITU, SATUNNAIS, TOISTUVA, A-B- TOISTUVA, TERÄVYYS ja KUVANSÄÄTÖTILA). Vihreä ORIGINAL/ PLAY LIST -ilmaisin tulee näkyviin, kun valitset vaihtoehdon PLAY LIST (oletusasetus). 15

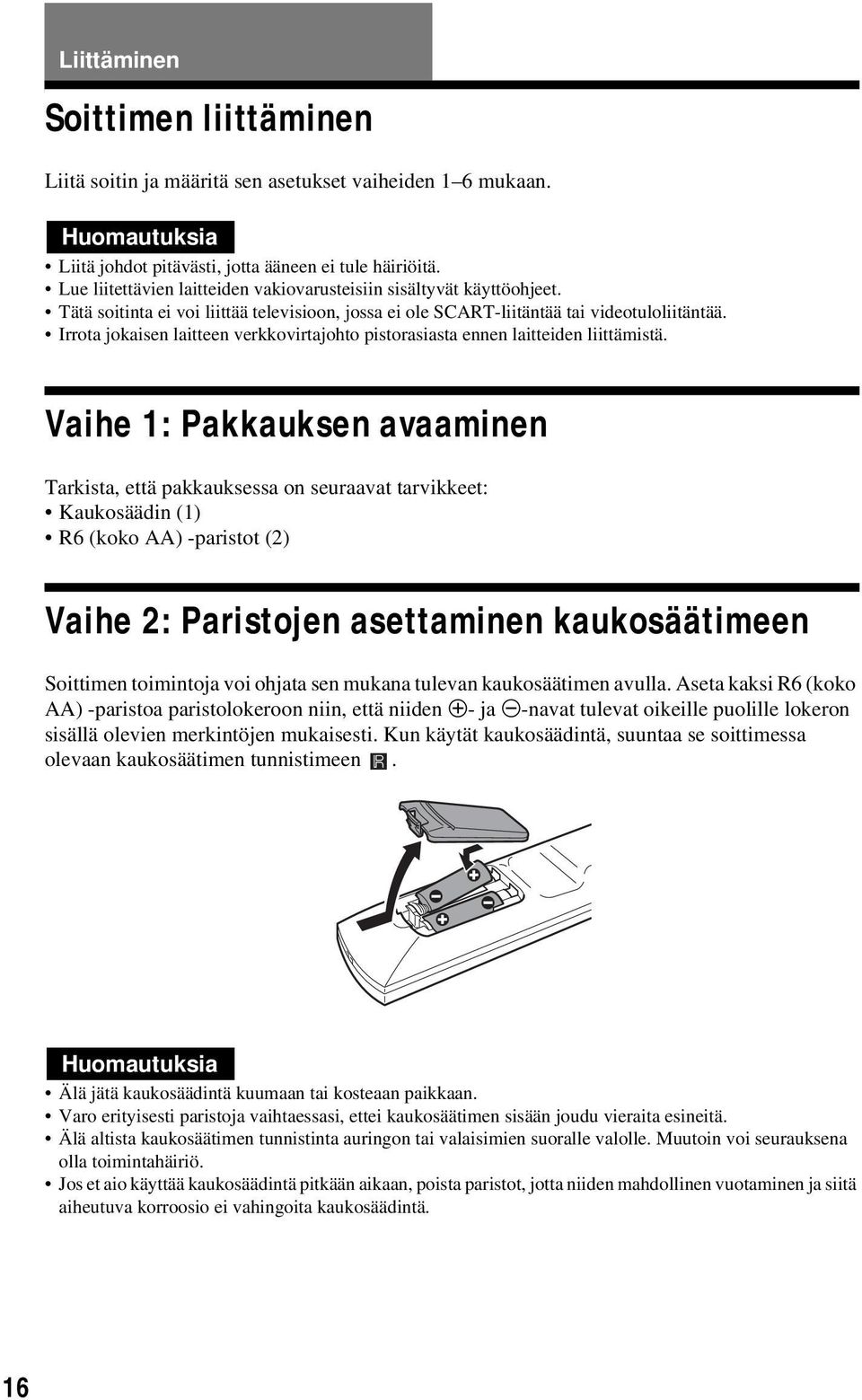

16 Liittäminen Soittimen liittäminen Liitä soitin ja määritä sen asetukset vaiheiden 1 6 mukaan. Huomautuksia Liitä johdot pitävästi, jotta ääneen ei tule häiriöitä. Lue liitettävien laitteiden vakiovarusteisiin sisältyvät käyttöohjeet. Tätä soitinta ei voi liittää televisioon, jossa ei ole SCART-liitäntää tai videotuloliitäntää. Irrota jokaisen laitteen verkkovirtajohto pistorasiasta ennen laitteiden liittämistä. Vaihe 1: Pakkauksen avaaminen Tarkista, että pakkauksessa on seuraavat tarvikkeet: Kaukosäädin (1) R6 (koko AA) -paristot (2) Vaihe 2: Paristojen asettaminen kaukosäätimeen Soittimen toimintoja voi ohjata sen mukana tulevan kaukosäätimen avulla. Aseta kaksi R6 (koko AA) -paristoa paristolokeroon niin, että niiden 3- ja #-navat tulevat oikeille puolille lokeron sisällä olevien merkintöjen mukaisesti. Kun käytät kaukosäädintä, suuntaa se soittimessa olevaan kaukosäätimen tunnistimeen. Huomautuksia Älä jätä kaukosäädintä kuumaan tai kosteaan paikkaan. Varo erityisesti paristoja vaihtaessasi, ettei kaukosäätimen sisään joudu vieraita esineitä. Älä altista kaukosäätimen tunnistinta auringon tai valaisimien suoralle valolle. Muutoin voi seurauksena olla toimintahäiriö. Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdollinen vuotaminen ja siitä aiheutuva korroosio ei vahingoita kaukosäädintä. 16

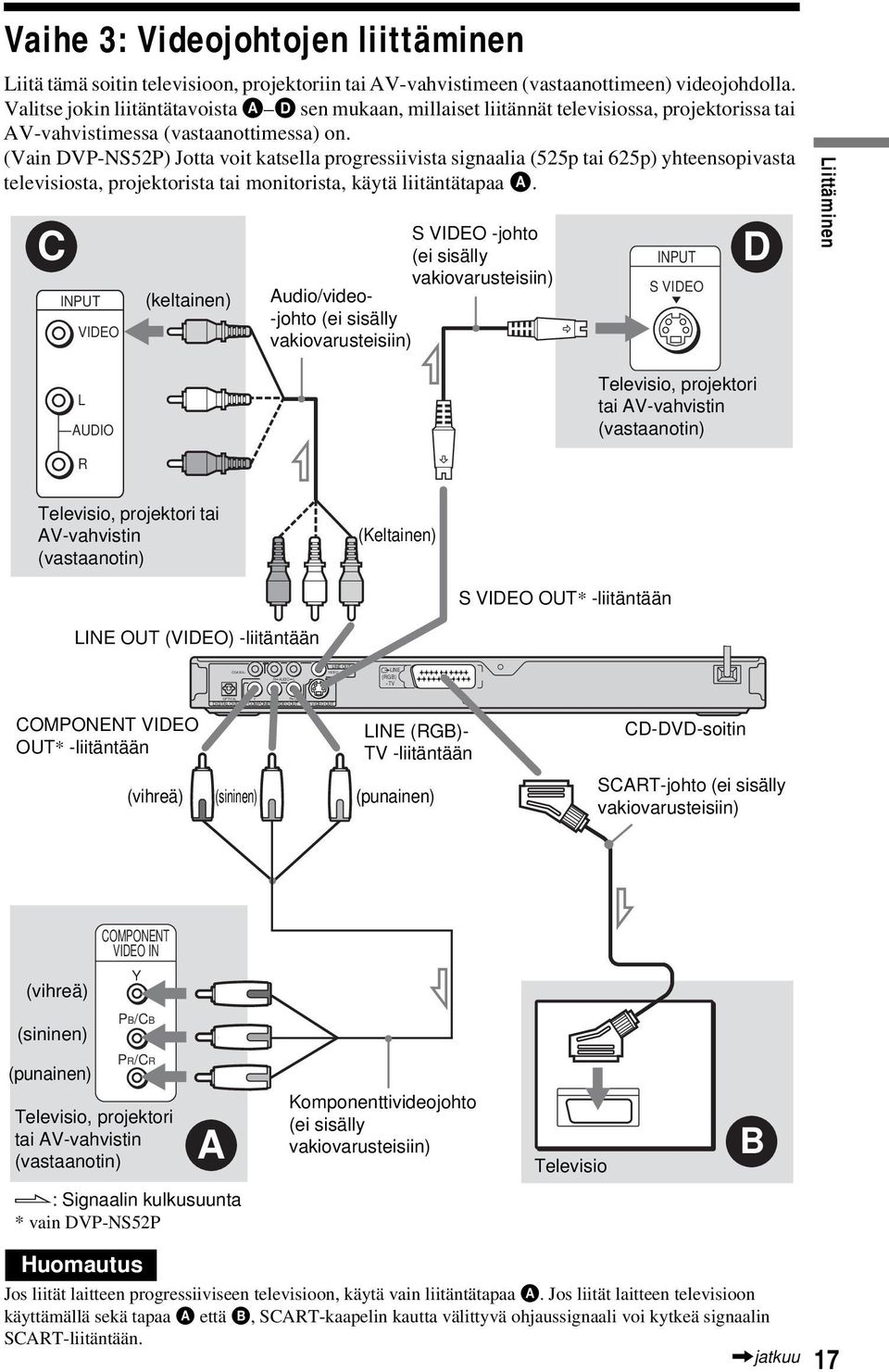

17 OPTICAL COAXIAL Y R PB/CB AUDIO L PR/CR VIDEO L CENTER Vaihe 3: Videojohtojen liittäminen Liitä tämä soitin televisioon, projektoriin tai AV-vahvistimeen (vastaanottimeen) videojohdolla. Valitse jokin liitäntätavoista A D sen mukaan, millaiset liitännät televisiossa, projektorissa tai AV-vahvistimessa (vastaanottimessa) on. (Vain DVP-NS52P) Jotta voit katsella progressiivista signaalia (525p tai 625p) yhteensopivasta televisiosta, projektorista tai monitorista, käytä liitäntätapaa A. C INPUT VIDEO (keltainen) S VIDEO -johto (ei sisälly vakiovarusteisiin) Audio/video- -johto (ei sisälly vakiovarusteisiin) INPUT S VIDEO D Liittäminen L AUDIO Televisio, projektori tai AV-vahvistin (vastaanotin) R Televisio, projektori tai AV-vahvistin (vastaanotin) (Keltainen) S VIDEO OUT* -liitäntään LINE OUT (VIDEO) -liitäntään LINE OUT LINE (RGB) -TV COMPONENT VIDEO OUT* -liitäntään DIGITAL OUT COMPONENT VIDEO OUT S VIDEO OUT LINE (RGB)- TV -liitäntään CD-DVD-soitin (vihreä) (sininen) (punainen) SCART-johto (ei sisälly vakiovarusteisiin) (vihreä) (sininen) COMPONENT VIDEO IN Y PB/CB (punainen) PR/CR Televisio, projektori tai AV-vahvistin (vastaanotin) A Komponenttivideojohto (ei sisälly vakiovarusteisiin) Televisio B l: Signaalin kulkusuunta * vain DVP-NS52P Huomautus Jos liität laitteen progressiiviseen televisioon, käytä vain liitäntätapaa A. Jos liität laitteen televisioon käyttämällä sekä tapaa A että B, SCART-kaapelin kautta välittyvä ohjaussignaali voi kytkeä signaalin SCART-liitäntään.,jatkuu 17

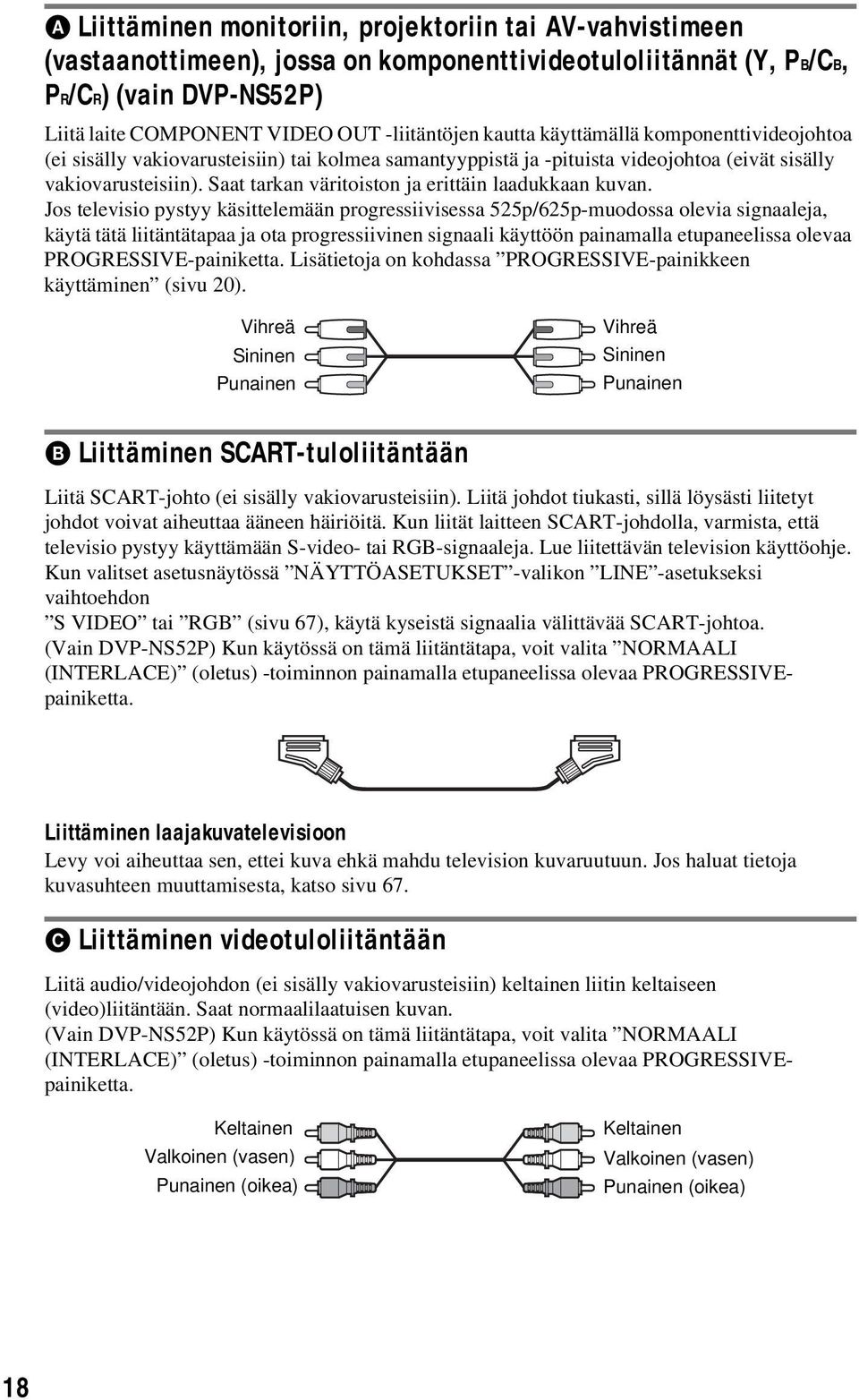

18 A Liittäminen monitoriin, projektoriin tai AV-vahvistimeen (vastaanottimeen), jossa on komponenttivideotuloliitännät (Y, PB/CB, PR/CR) (vain DVP-NS52P) Liitä laite COMPONENT VIDEO OUT -liitäntöjen kautta käyttämällä komponenttivideojohtoa (ei sisälly vakiovarusteisiin) tai kolmea samantyyppistä ja -pituista videojohtoa (eivät sisälly vakiovarusteisiin). Saat tarkan väritoiston ja erittäin laadukkaan kuvan. Jos televisio pystyy käsittelemään progressiivisessa 525p/625p-muodossa olevia signaaleja, käytä tätä liitäntätapaa ja ota progressiivinen signaali käyttöön painamalla etupaneelissa olevaa PROGRESSIVE-painiketta. Lisätietoja on kohdassa PROGRESSIVE-painikkeen käyttäminen (sivu 20). Vihreä Sininen Punainen Vihreä Sininen Punainen B Liittäminen SCART-tuloliitäntään Liitä SCART-johto (ei sisälly vakiovarusteisiin). Liitä johdot tiukasti, sillä löysästi liitetyt johdot voivat aiheuttaa ääneen häiriöitä. Kun liität laitteen SCART-johdolla, varmista, että televisio pystyy käyttämään S-video- tai RGB-signaaleja. Lue liitettävän television käyttöohje. Kun valitset asetusnäytössä NÄYTTÖASETUKSET -valikon LINE -asetukseksi vaihtoehdon S VIDEO tai RGB (sivu 67), käytä kyseistä signaalia välittävää SCART-johtoa. (Vain DVP-NS52P) Kun käytössä on tämä liitäntätapa, voit valita NORMAALI (INTERLACE) (oletus) -toiminnon painamalla etupaneelissa olevaa PROGRESSIVEpainiketta. Liittäminen laajakuvatelevisioon Levy voi aiheuttaa sen, ettei kuva ehkä mahdu television kuvaruutuun. Jos haluat tietoja kuvasuhteen muuttamisesta, katso sivu 67. C Liittäminen videotuloliitäntään Liitä audio/videojohdon (ei sisälly vakiovarusteisiin) keltainen liitin keltaiseen (video)liitäntään. Saat normaalilaatuisen kuvan. (Vain DVP-NS52P) Kun käytössä on tämä liitäntätapa, voit valita NORMAALI (INTERLACE) (oletus) -toiminnon painamalla etupaneelissa olevaa PROGRESSIVEpainiketta. Keltainen Valkoinen (vasen) Punainen (oikea) Keltainen Valkoinen (vasen) Punainen (oikea) 18

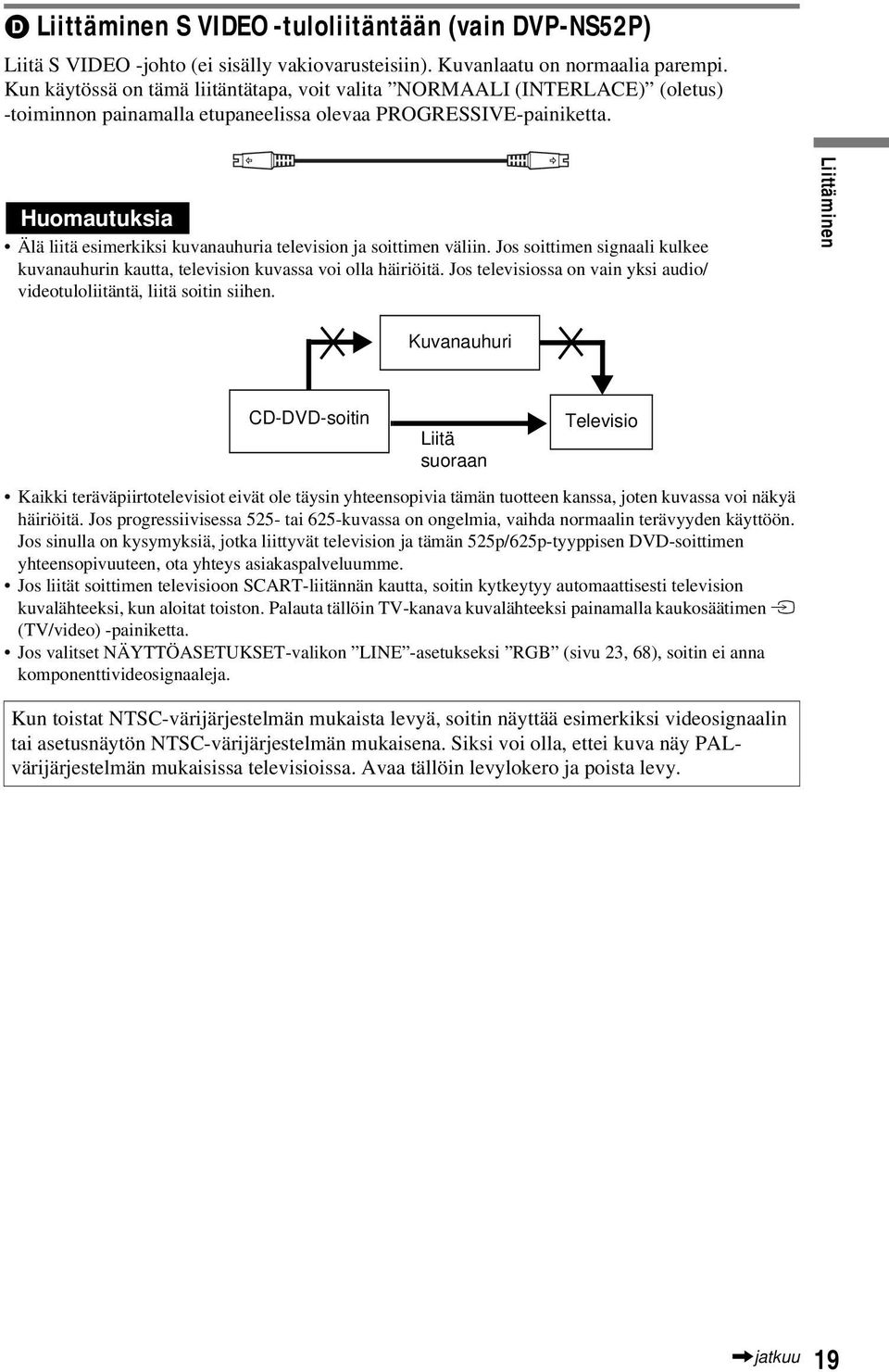

19 D Liittäminen S VIDEO -tuloliitäntään (vain DVP-NS52P) Liitä S VIDEO -johto (ei sisälly vakiovarusteisiin). Kuvanlaatu on normaalia parempi. Kun käytössä on tämä liitäntätapa, voit valita NORMAALI (INTERLACE) (oletus) -toiminnon painamalla etupaneelissa olevaa PROGRESSIVE-painiketta. Huomautuksia Älä liitä esimerkiksi kuvanauhuria television ja soittimen väliin. Jos soittimen signaali kulkee kuvanauhurin kautta, television kuvassa voi olla häiriöitä. Jos televisiossa on vain yksi audio/ videotuloliitäntä, liitä soitin siihen. Liittäminen Kuvanauhuri CD-DVD-soitin Liitä suoraan Televisio Kaikki teräväpiirtotelevisiot eivät ole täysin yhteensopivia tämän tuotteen kanssa, joten kuvassa voi näkyä häiriöitä. Jos progressiivisessa 525- tai 625-kuvassa on ongelmia, vaihda normaalin terävyyden käyttöön. Jos sinulla on kysymyksiä, jotka liittyvät television ja tämän 525p/625p-tyyppisen DVD-soittimen yhteensopivuuteen, ota yhteys asiakaspalveluumme. Jos liität soittimen televisioon SCART-liitännän kautta, soitin kytkeytyy automaattisesti television kuvalähteeksi, kun aloitat toiston. Palauta tällöin TV-kanava kuvalähteeksi painamalla kaukosäätimen t (TV/video) -painiketta. Jos valitset NÄYTTÖASETUKSET-valikon LINE -asetukseksi RGB (sivu 23, 68), soitin ei anna komponenttivideosignaaleja. Kun toistat NTSC-värijärjestelmän mukaista levyä, soitin näyttää esimerkiksi videosignaalin tai asetusnäytön NTSC-värijärjestelmän mukaisena. Siksi voi olla, ettei kuva näy PALvärijärjestelmän mukaisissa televisioissa. Avaa tällöin levylokero ja poista levy.,jatkuu 19

20 20 PROGRESSIVE-painikkeen käyttäminen (vain DVP-NS52P) Etupaneelissa sijaitsevan PROGRESSIVE-painikkeen avulla voi valita soittimen antaman videosignaalin muodon (Progressive tai Interlace) sekä progressiivisten signaalien muuntotavan. PROGRESSIVE-ilmaisin palaa, kun soitin antaa progressiivista signaalia. Joka kerta PROGRESSIVE-painiketta painaessasi näyttö muuttuu seuraavalla tavalla: PROGRESSIVE AUTO m PROGRESSIVE VIDEO m NORMAALI (INTERLACE) PROGRESSIVE AUTO Valitse tämä asetus, kun televisio pystyy käyttämään progressiivisia signaaleja ja televisio on liitetty soittimen COMPONENT VIDEO OUT -liitäntöihin. Valitse normaalisti tämä asetus edellä mainituissa olosuhteissa. Laite tunnistaa ohjelman tyypin automaattisesti ja valitsee sopivan muuntotavan. Huomaa, että kuva on epäselvä tai sitä ei näy lainkaan, jos valitset nämä asetukset, kun jompikumpi edellä mainituista olosuhteista ei ole voimassa. PROGRESSIVE VIDEO Valitse tämä asetus, kun televisio pystyy käyttämään progressiivisia signaaleja ja televisio on liitetty COMPONENT VIDEO OUT -liitäntöihin ja haluat asettaa videopohjaisten ohjelmien muuntotavaksi vaihtoehdon PROGRESSIVE VIDEO. Valitse tämä vaihtoehto, jos kuva on epäselvä, kun valitset PROGRESSIVE AUTO -vaihtoehdon. Huomaa, että kuva on epäselvä tai sitä ei näy lainkaan, jos valitset nämä asetukset, kun jompikumpi edellä mainituista olosuhteista ei ole voimassa. NORMAALI (INTERLACE) Valitse tämä asetus, kun televisio ei pysty käyttämään progressiivista signaalia tai televisio on liitetty muuhun liitäntään kuin COMPONENT VIDEO OUT (LINE OUT (VIDEO) tai S VIDEO OUT). Tietoja DVD-ohjelmatyypeistä ja muuntotavasta DVD-ohjelmat voidaan jakaa kahteen tyyppiin: filmipohjaisiin ja videopohjaisiin ohjelmiin. Televisio-ohjelmia vastaavissa videopohjaisissa DVD-ohjelmissa näytetään 25 kuvaruutua / 50 kenttää (PAL) tai 30 kuvaruutua / 60 kenttää (NTSC) sekunnissa. Elokuvaa vastaavissa filmipohjaisissa ohjelmissa näytetään 24 kuvaruutua sekunnissa. Joillakin DVD-levyillä on sekä filmipohjainen että videopohjainen ohjelma. Jotta nämä ohjelmat näyttävät luonnollisilta PROGRESSIVE-muodossa, progressiivinen signaali on muunnettava katseltavan DVD-ohjelman tyypin mukaiseksi. Huomautuksia Kun toistat videopohjaista ohjelmaa progressiivisena, tietyn tyyppisten kohtausten jotkin osat voivat näyttää luonnottomilta muuntoprosessin takia, jos lähtösignaali otetaan COMPONENT VIDEO OUT -liitännöistä. S VIDEO OUT- ja LINE OUT (VIDEO) -liitäntöjen antamaan kuvaan tämä ei vaikuta, sillä se on NORMAALI (INTERLACE) -muodossa. Jos valitset NÄYTTÖASETUKSET -valikon LINE -asetukseksi RGB, soitin siirtyy NORMAALI (INTERLACE) -tilaan. Näin käy, vaikka valitsisit vaihtoehdon PROGRESSIVE AUTO tai PROGRESSIVE VIDEO. Jos katselet kuvaa LINE OUT (VIDEO)- tai S VIDEO OUT -liitännän kautta, kuva voi välkkyä painaessasi etupaneelin PROGRESSIVE-painiketta (lomiteltu kuva muuttuu progressiiviseksi tai päinvastoin).

21 OPTICAL COAXIAL Y R AUDIO L PB/CB PR/CR VIDEO L CENTER Vaihe 4: Audiojohtojen liittäminen Valitse liitäntätapa A tai B sen mukaan, millaiset liitännät televisiossa, projektorissa tai AVvahvistimessa (vastaanottimessa) on. Siten voit kuunnella ääntä. (punainen) (valkoinen) (keltainen)* 1 Audio/videojohto (ei sisälly vakiovarusteisiin) (keltainen)* 1 (valkoinen) (punainen) INPUT VIDEO L AUDIO R A Liittäminen R AUDIO L LINE OUT VIDEO Televisio, projektori tai AV-vahvistin (vastaanotin) LINE OUT L/R (AUDIO) -liitäntään LINE OUT LINE (RGB) -TV DIGITAL OUT COMPONENT VIDEO OUT S VIDEO OUT DIGITAL OUT (COAXIAL tai OPTICAL)* 2 -liitäntään CD-DVD-soitin COAXIAL tai OPTICAL DIGITAL OUT Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä. optiseen digitaaliseen [Kaiuttimet] tuloliitäntään Taka (vasen) Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) koaksiaaliseen digitaaliseen tuloliitäntään [Kaiuttimet] Taka (oikea) B Etu (vasen) Keski Dekooderilla varustettu AV-vastaanotin (vahvistin) Etu (oikea) Lisäbasso : Signaalin kulkusuunta * 1 Keltaista liitintä käytetään videosignaaleille (sivu 17). * 2 Vain DVP-NS52P. z Vihje Katso liitettyjen laitteiden käyttöohjeista lisätietoja kaiuttimien oikeasta sijoittamisesta.,jatkuu 21

22 A Liittäminen vasempaan/ oikeaan audiotuloliitäntään Tätä liitäntätapaa käytettäessä ääni kuuluu television tai stereovahvistimen kahdesta kaiuttimesta. Liitä laitteet audio/ videojohdolla (ei sisälly vakiovarusteisiin). Keltainen Valkoinen (vasen) Punainen (oikea) Keltainen Valkoinen (vasen) Punainen (oikea) Tilaäänitehosteet (sivu 45) Televisio: Dynaaminen tila, Dynaaminen, Laaja, Yö. B Liittäminen digitaaliseen audiotuloliitäntään Jos AV-vahvistimessa (vastaanottimessa on Dolby* 1 Digital-, DTS*- 2 tai MPEG audio -dekooderi ja digitaalinen tuloliitäntä, käytä tätä liitäntätapaa. Liitä laitteet koaksiaalisella tai optisella (vain DVP-NS52P) digitaalisella johdolla (ei sisälly vakiovarusteisiin). Koaksiaalinen johto Optinen johto Tilaäänitehosteet Dolby Digital (5.1-kan.), DTS (5.1-kan.) ja MPEG audio (5.1-kan.). Stereovahvistin (vastaanotin): Vakio, Yö. *1 Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. *2 DTS ja DTS Digital Out ovat Digital Theater Systems, Inc:n tavaramerkkejä. Huomautuksia Kun olet liittänyt laitteet, valitse pika-asetuksissa oikeat asetukset (sivu 23). Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse AUDIOASETUKSET -valikon MPEG -asetukseksi MPEG (sivu 70). Muutoin kaiuttimista ei kuulu ääntä tai niistä kuuluu voimakas häiriöääni. Soittimen omia tilaäänitehosteita ei voi käyttää tätä liitäntätapaa käytettäessä. DTS-ääniraitojen kuunteleminen edellyttää tämän liitäntätavan käyttämistä. DTS-ääniraitoja ei saada LINE OUT L/R (AUDIO) -liitäntöjen kautta, vaikka pika-asetuksissa olisi valittu DTS -asetukseksi KÄYTÖSSÄ (sivu 23). 22

23 Vaihe 5: Verkkojohdon liittäminen Liitä soittimen ja television verkkovirtajohto pistorasiaan. Vaihe 6: Pika-asetukset Noudattamalla seuraavassa olevia ohjeita voit tehdä soittimen käytön vaatimat minimiasetukset. Jos haluat ohittaa jonkin asetuksen, paina painiketta >. Jos haluat palata edelliseen asetukseen, paina painiketta.. Kuvaruutunäyttö on erilainen eri soitinmalleissa. Liittäminen ENTER 1 Kytke televisioon virta. 2 Paina [/1. 3 Valitse televisiosta se videotulo, jonka kautta soittimesta tuleva kuva näkyy. Ilmoitus Press [ENTER] to run QUICK SETUP (Käynnistä PIKA-ASENNUS painamalla [ENTER]) tulee näytön alareunaan. Jos tämä ilmoitus ei tule näkyviin, siirry pika-asetuksiin valitsemalla ohjausvalikon SETUP (Asetukset) -kohdasta QUICK (Pika) (sivu 66). 4 Paina ENTER asettamatta soittimeen levyä. Kuvaruutunäyttöjen kielen asetusnäyttö tulee näkyviin. Valittavissa olevat kielet vaihtelevat soittimen mallin mukaan. LANGUAGE SETUP OSD: MENU: AUDIO: SUBTITLE: ENGLISH ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL NEDERLANDS DANSK SVENSKA 5 Valitse kieli painamalla X/x. Soitin näyttää asetusvalikon ja tekstityksen valitsemasi kielen mukaisena. 6 Paina ENTER-painiketta. Kuvaruutuun tulee liitettävän television kuvasuhteen asetusnäyttö.,jatkuu 23

24 24 NÄYTTÖASETUKSET TV-TYYPPI: 16:9 NÄYTÖNSÄÄSTÄJÄ: 16:9 TAUSTA: 4:3 LETTER BOX LINE: 4:3 PAN SCAN 4:3-LÄHTÖ: TÄYSI 7 Valitse television tyyppiä vastaava asetus painamalla X/x. Jos käytössäsi on laajakuvatelevisio tai tavallinen 4:3-kuvasuhteinen televisio, jossa on laajakuvatila 16:9 (sivu 67) Jos käytössäsi on tavallinen 4:3- kuvasuhteinen televisio 4:3 LETTER BOX tai 4:3 PAN SCAN (sivu 67) 8 Paina ENTER-painiketta. Kuvaruutuun tulee LINE (RGB)-TV -liitännän videolähtösignaalin tyypin asetusnäyttö. NÄYTTÖASETUKSET TV-TYYPPI: NÄYTÖNSÄÄSTÄJÄ: TAUSTA: LINE: 4:3-LÄHTÖ: 9 Valitse haluamasi LINE (RGB)-TV -liitännän videolähtösignaalin tyyppi painamalla X/x. Videosignaalit VIDEO (sivu 68) S-videosignaalit S VIDEO (sivu 68) RGB-signaalit RGB (sivu 68) (Vain DVP-NS52P) Kun valitset RGB, et voi käyttää PROGRESSIVEpainiketta eikä soitin lähetä videosignaalia COMPONENT VIDEO OUT -liitännöistä. 10Paina ENTER-painiketta. 16:9 KÄYTÖSSÄ KANSIKUVA VIDEO VIDEO S VIDEO RGB Kuvaruutuun tulee vahvistimen (vastaanottimen) liittämiseen käytettävän liitännän tyypin asetusnäyttö. Onko soitin liitetty vahvistimeen (vastaanottimeen)? Valitse käyttämäsi liitännän tyyppi. KYLLÄ LINE OUTPUT L/R (AUDIO) DIGITAL OUTPUT EI 11Valitse painikkeita X/x painamalla sen liitännän tyyppi, jota (mahdollisesti) käyttäen liität soittimen vahvistimeen (vastaanottimeen), ja paina sitten ENTER. Jos AV-vahvistinta (vastaanotinta) ei ole liitetty, valitse asetukseksi EI ja siirry vaiheeseen 15. Jos AV-vahvistin (vastaanotin) on liitetty vain audiojohdolla, valitse asetukseksi KYLLÄ: LINE OUTPUT L/R (AUDIO) ja siirry vaiheeseen 15. Jos AV-vahvistin (vastaanotin) on liitetty optisella tai koaksiaalisella digitaalisella johdolla, valitse asetukseksi KYLLÄ: DIGITAL OUTPUT. 12Valitse painikkeita X/x painamalla se Dolby Digital -signaalityyppi, jonka haluat ohjata vahvistimeen (vastaanottimeen). Jos AV-vahvistimessa (vastaanottimessa) on Dolby Digital -dekooderi, valitse asetukseksi DOLBY DIGITAL. Muutoin valitse D-PCM. AUDIOASETUKSET AUDIO VAIMENNUS: AUDIO DRC: EI KÄYT. VAKIO ÄÄNIMIKSAUS: DOLBY SURROUND DIGITAALILÄHTÖ: DOLBY DIGITAL: KÄYTÖSSÄ D-PCM MPEG: D-PCM DTS: DOLBY DIGITAL 48kHz/96kHz PCM: 48kHz/16bit 13Paina ENTER-painiketta. DTS on valittuna.

25 AUDIOASETUKSET AUDIO VAIMENNUS: AUDIO DRC: ÄÄNIMIKSAUS: DIGITAALILÄHTÖ: DOLBY DIGITAL: MPEG: DTS: 48kHz/96kHz PCM: EI KÄYT. VAKIO DOLBY SURROUND KÄYTÖSSÄ D-PCM PCM EI KÄYT. EI KÄYT. KÄYTÖSSÄ 14Valitse painikkeita X/x painamalla, haluatko ohjata DTSsignaalin vahvistimeen (vastaanottimeen). Jos AV-vahvistimessa (vastaanottimessa) on DTS-dekooderi, valitse KÄYTÖSSÄ. Muutoin valitse EI KÄYT.. Liittäminen 15Paina ENTER-painiketta. Soitin poistuu pika-asetustilasta. Kaikkien liitännät ja asetukset on määritetty. Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse MPEG -asetukseksi MPEG (sivu 70). 25

26 Levyjen toisto 4 Paina soittimen painiketta A ja aseta levylokeroon levy. Levyjen toisto DVD- tai VIDEO CD -levy voi aiheuttaa sen, että jotkin toiminnot poikkeavat tässä esitetyistä tai ovat rajoitettuja. Katso lisätietoja levyn käyttöohjeesta. Toistettava puoli alaspäin 5 Paina H. Levylokero sulkeutuu. Soitin aloittaa toiston (normaali toisto). Säädä television tai vahvistimen (vastaanottimen) äänenvoimakkuus. Levyn mukaan voi olla, että television kuvaruutuun tulee valikko. Jos levy on DVD VIDEO -levy, katso sivu 30. Jos levy on VIDEO CD -levy, katso sivu 31. Virran katkaiseminen soittimesta Paina [/1. Soitin siirtyy valmiustilaan. RETURN ENTER z Vihje Voit asettaa soittimen virran katkeamaan automaattisesti silloin, kun soitin on ollut pysäytettynä yli 30 minuuttia. Jos haluat ottaa tämän toiminnon käyttöön tai poistaa sen käytöstä, valitse MUKAUTETUT ASETUKSET -valikon AUTOM. VIRRANKATK. -asetukseksi KÄYTÖSSÄ tai EI KÄYT. (sivu 68) Kytke televisioon virta. 2 Paina [/1. Soittimeen kytkeytyy virta. 3 Valitse televisiosta se videotulo, jonka kautta soittimesta tuleva kuva näkyy. Käytettäessä vahvistinta (vastaanotinta) Kytke vahvistimeen (vastaanottimeen) virta ja valitse siitä oikea ohjelmalähde niin, että kuulet tästä soittimesta tulevan äänen. Huomautuksia DVD VIDEO -levyn DTSääniraitojen toistosta DTS-äänisignaalit saadaan vain DIGITAL OUT (COAXIAL tai OPTICAL*) -liitännästä. Kun haluat toistaa DVD VIDEO -levyllä olevia DTS-ääniraitoja, valitse AUDIOASETUKSET -valikon DTS - asetukseksi KÄYTÖSSÄ (sivu 71). Jos liität soittimen äänilaitteeseen, jossa ei ole DTS-dekooderia, älä valitse AUDIOASETUKSET -valikon DTS - asetukseksi vaihtoehtoa KÄYTÖSSÄ (sivu 71). Kaiuttimista voi kuulua voimakas ääni, joka saattaa vahingoittaa korviasi tai kaiuttimia. * Vain DVP-NS52P. Huomautus DVD-tallentimilla luodut levyt on viimeisteltävä oikein, ennen kuin niitä voi toistaa. Katso viimeistelystä lisätietoja DVD-soittimen käyttöohjeesta.

27 Lisätoiminnot CLEAR (kertaus) (eteenpäinsiirto) * 1 Vain DVD VIDEO, DVD-RW ja DVD-R. Tätä painiketta ei voi käyttää DivX-videotiedostoja toistettaessa. * 2 Vain DVD VIDEO, DVD-RW, DVD-R ja DVD+RW/DVD+R. Tätä painiketta ei voi käyttää DivX-videotiedostoja toistettaessa. * 3 Vain video- ja JPEG-kuvat (ei koske TAUSTAkuvia). Voit siirtää suurennettua kuvaa painikkeilla C/X/x/c. Levyn sisältö voi aiheuttaa sen, että zoomaus poistuu automaattisesti käytöstä kuvaa siirrettäessä. Huomautus Välitöntä uudelleentoistoa tai siirtoa eteenpäin ei välttämättä voi käyttää kaikissa kohtauksissa. Levyjen toisto ZOOM SLOW PLAY Toiminto Pysäytys Tauko Toisto jatkaminen tauon jälkeen Siirtyminen seuraavaan jaksoon, raitaan tai kohtaukseen normaalissa toistossa Siirtyminen edelliseen jaksoon, raitaan tai kohtaukseen normaalissa toistossa Toiston lopettaminen ja levyn poistaminen Edellisen kohtauksen toisto uudelleen* 1 Toistettavan kohtauksen lyhyt pikasiirto eteenpäin* 2 Kuvan suurentaminen* 3 Käyttö Paina x Paina X Paina X tai H Paina > Paina. Paina Z FAST PLAY Paina (kertaus) toiston aikana Paina (eteenpäinsiirto) toiston aikana Paina ZOOM toistuvasti. Peruuta painamalla CLEAR. Nopeutettu tai hidastettu äänellinen toisto Hidastetusti tai nopeutetusti toistettavan kohtauksen ääntä voi kuunnella. Paina toiston aikana FAST PLAY tai SLOW PLAY. Nopeus muuttuu painiketta FAST PLAY tai SLOW PLAY painettaessa. Paluu normaaliin toistoon Paina H. Huomautuksia Tätä toimintoa voi käyttää vain DVD-, VIDEO CD-, Super VCD- ja DVD-RW-levyjen (VR-tila) toistossa. Toiminto ei onnistu tulee näyttöön, kun suurin tai pienin nopeus on saavutettu. FAST PLAY- ja SLOW PLAY -tilojen käytön aikana kuvakulmaa (sivu 47), tekstitystä (sivu 47), ja ääntä (sivu 43) ei voi muuttaa. Ääntä voi muuttaa vain VIDEO CD- ja Super VCD -levyjen toistossa. Fast Play- ja Slow Play -toimintoja ei voi käyttää toistettaessa DTS-ääniraitoja. Fast Play- ja Slow Play -toimintoja ei voi käyttää toistettaessa VR-tilassa tallennettua DVD-RWlevyä.,jatkuu 27

28 Levylokeron lukitseminen (lapsilukko) Voit lukita levylokeron estääksesi lapsia avaamasta sitä. Kun soitin on valmiustilassa, paina painikkeita O RETURN ja ENTER ja sitten kaukosäätimen painiketta [/1. Soittimeen kytkeytyy virta, ja etupaneelin näyttöön tulee sana LOCKED. Soittimen tai kaukosäätimen painikkeet A ja Z eivät toimi, kun lapsilukko on käytössä. Levyn toiston jatkaminen keskeytyskohdasta (toistonjatkamistoiminto/ monilevyinen toistonjatkamistoiminto) Soittimen muistiin tallentuu tieto levyn toiston edellisestä pysäytyskohdasta. Levylokeron lukituksen poistaminen Kun soitin on valmiustilassa, paina O RETURN ja ENTER ja sitten [/1 uudelleen. Huomautus Vaikka valitsisit ohjausvalikon ASETUKSET - kohdasta NOLLAUS -vaihtoehdon (sivu 66), levylokero pysyy lukittuna. Nykyisen levyn toiston jatkaminen pysäytyskohdasta (toistonjatkamistoiminto) Soittimen muistiin tallentuu tieto levyn toiston edellisestä pysäytyskohdasta, vaikka kytkisit soittimen valmiustilaan painamalla [/1. 1 Kun toistat levyä, pysäytä toisto painamalla painiketta x. RESUME -ilmaisin tulee etupaneelin näyttöön. 2 Paina painiketta H. Soitin aloittaa levyn toiston kohdasta, jossa toisto pysäytettiin vaiheessa 1. z Vihje Jos haluat aloittaa levyn toiston alusta, paina x kahdesti ja paina sitten H. 28

29 Huomautuksia Nykyisen levyn toistonjatkamiskohta pyyhkiytyy pois muistista, kun muutat toistotilaa muutat asetuksia asetusnäytössä irrotat verkkovirtajohdon (vain CD -levyä tai DATA CD -levyä/data DVD -levyä). Kun toistat VR-tilassa tallennettua DVD-RWlevyä, tieto pysäytyskohdasta poistuu muistista, kun avaat levylokeron tai irrotat verkkovirtajohdon. Kun toistat CD-levyä, tieto pysäytyskohdasta poistuu muistista, kun avaat levylokeron tai irrotat verkkovirtajohdon. Kun toistat DATA CD -levyä, tieto pysäytyskohdasta poistuu muistista, kun kytket soittimen valmiustilaan, avaat levylokeron tai irrotat verkkovirtajohdon. Tämä toiminto ei ehkä toimi kaikkien levyjen toistossa. Toistonjatkamistoiminto ei toimi satunnaistoiston eikä ohjelmoidun toiston aikana. Huomautuksia MUKAUTETUT ASETUKSET -valikon MONILEVY TOISTONJTK -asetuksena on oltava KÄYTÖSSÄ (oletusasetus), jotta tämä toiminto toimii (sivu 68). Tieto toiston pysäytyskohdasta poistuu muistista, jos muutat toistotilaa muutat asetuksia asetusnäytössä. Tämä toiminto ei ehkä toimi kaikkien levyjen toistossa. Toistonjatkamistoiminto ei toimi satunnaistoiston eikä ohjelmoidun toiston aikana. Jos MUKAUTETUT ASETUKSET -valikon MONILEVY TOISTONJTK -asetuksena on KÄYTÖSSÄ ja toistat itse tallennettua levyä (esimerkiksi DVD-RW-levyä), soitin voi jatkaa muiden itse tallennettujen levyjen toistoa samasta kohdasta. Voit aloittaa toiston alusta painamalla kahdesti x ja sitten H. Levyjen toisto Levyn toiston pysäytyskohdan tallentaminen (monilevyinen toistonjatkamistoiminto) (vain DVP-NS33/NS52P) Soitin tallentaa muistiinsa tiedon levyn toiston pysäytyskohdasta enintään 6:ta levyä varten ja jatkaa toistoa kyseisestä kohdasta, kun asetat saman levyn soittimeen seuraavan kerran. Kun tallennat toistonjatkamiskohdan 7:tä levyä varten, tieto ensimmäisen levyn toistonjatkamiskohdasta pyyhkiytyy pois muistista. z Vihjeitä Jos haluat aloittaa levyn toiston alusta, paina painiketta x kahdesti ja paina sitten H. Jos haluat monilevyisen toistonjatkamistoiminnon käytöstä, valitse MUKAUTETUT ASETUKSET -valikon MONILEVY TOISTONJTK -asetukseksi EI KÄYT. (sivu 69). Toisto alkaa uudelleen vain soittimessa parhaillaan olevan levyn toistonjatkamiskohdasta. 29

30 DVD-levyn valikon käyttäminen DVD-levyt on jaettu pitkiin kuva- tai musiikkiosuuksiin, joita kutsutaan nimikkeiksi. Kun toistat DVD-levyä, jolla on useita nimikkeitä, voit valita haluamasi nimikkeen painamalla TOP MENU -painiketta. Kun toistat DVD-levyä, jolta voit valita esimerkiksi äänen ja tekstityksen kielen, voit tehdä valinnat MENU-painiketta painamalla. DVD-RW-levyjen ORIGINAL - ja PLAY LIST -valinnat Joidenkin DVD-RW-levyjen VR (videotallennus) -tilassa on kahdenlaisia nimikkeitä toistoa varten: alkuperäiset tallennetut nimikkeet (ORIGINAL) ja nimikkeet, joita voi luoda tallentavilla DVDsoittimilla editointia varten (PLAY LIST). Voit valita toistettavan nimikkeen tyypin. Numeropainikkeet TOP MENU MENU ENTER ENTER DISPLAY 1 Paina painiketta TOP MENU tai MENU. Levyn valikko tulee television kuvaruutuun. Valikon vaihtoehdot ovat erilaisia eri levyillä. 2 Valitse haluamasi vaihtoehto painamalla painiketta C/X/x/c tai numeropainikkeita. Jos painat numeropainikkeita, seuraava näyttö tulee näkyviin. Valitse haluamasi vaihtoehto painamalla numeropainikkeita. 1 3 Paina ENTER-painiketta Kun soitin on pysäytettynä, paina kaukosäätimen DISPLAYpainiketta. Ohjausvalikko tulee näkyviin. 2 Valitse (ORIGINAL/PLAY LIST) painamalla X/x ja paina sitten ENTER. ORIGINAL/PLAY LIST -vaihtoehdot tulevat näkyviin. 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 PLAY LIST PLAY LIST ORIGINAL DVD-RW 3 Valitse asetus painamalla X/x. PLAY LIST: toistaa ORIGINAL - nimikkeistä editointia varten luodut nimikkeet. ORIGINAL: toistaa alkuperäiset tallennetut nimikkeet. 4 Paina ENTER-painiketta.

31 PBC-toiminnoilla varustettujen VIDEO CD -levyjen toistaminen (PBCtoisto) PBC (Playback Control) -toistotoimintojen ansiosta voit toistaa VIDEO CD -levyjä vuorovaikutteisesti television kuvaruudussa näkyvän valikon avulla. Numeropainikkeet z Vihje Kun haluat toistaa levyä käyttämättä PBCtoimintoja, valitse raita painamalla painiketta./ > soittimen ollessa pysäytettynä ja paina sitten H tai ENTER. Soitto ilman PBC-toimintoa -ilmoitus tulee television kuvaruutuun, ja soitin aloittaa normaalin toiston. Valikkoja tai muita pysäytyskuvia ei voi tuoda näkyviin. Voit palata PBC-toistoon painamalla x kahdesti ja painamalla sitten H. Huomautus Joidenkin VIDEO CD -levyjen käyttöohjeissa voi vaiheessa 3 olevaa ilmausta Paina ENTERpainiketta ( Press ENTER ) vastata ilmaus Paina SELECT-painiketta ( Press SELECT ). Paina tällöin H. Levyjen toisto RETURN ENTER 1 Aloita PBC-toiminnoilla varustetun VIDEO CD -levyn toisto. Näkyviin tulee valikko. 2 Valitse haluamasi vaihtoehdon numero painamalla numeropainikkeita. 3 Paina ENTER-painiketta. 4 Noudata valikossa näkyviä ohjeita, jotka koskevat vuorovaikutteisten toimintojen käyttöä. Noudata levyn käyttöohjetta, koska VIDEO CD -levyjen käyttötavat vaihtelevat. Palaaminen valikkoon Paina O RETURN. 31

32 Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, jatkuva toisto, A-B-jakson jatkuva toisto) 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 EI KÄYT. EI KÄYT. ASETA KÄYTÖSSÄ PLAY DVD VIDEO Voit valita seuraavat toistotilat: ohjelmoitu toisto (sivu 32) satunnaistoisto (sivu 33) toistuva toisto (sivu 34) A-B-jakson toistuva toisto (sivu 35). 3 Valitse ASETA t painamalla X/x ja paina sitten ENTER. Näkyvissä on teksti RAITA, kun toistat VIDEO CD- tai CD-levyä. CLEAR ENTER OHJELMOITU KAIKKI TYHJENNETTY 1. NIMIKE 2. NIMIKE 3. NIMIKE 4. NIMIKE 5. NIMIKE 6. NIMIKE 7. NIMIKE T DISPLAY Levyllä olevat raidat tai nimikkeet 4 Paina c. Kohdistin siirtyy nimikkeen tai raidan kohdalle sarakkeessa T (tässä esimerkissä kohtaan 01 ). Huomautus Toistotila peruuntuu, kun poistat levyn kytket soittimen valmiustilaan painamalla painiketta [/1. OHJELMOITU KAIKKI TYHJENNETTY 1. NIMIKE 2. NIMIKE 3. NIMIKE 4. NIMIKE 5. NIMIKE 6. NIMIKE 7. NIMIKE T C Ohjelman luominen (ohjelmoitu toisto) Voit luoda omia ohjelmiasi asettamalla levyn nimikkeet, jaksot tai raidat haluamaasi järjestykseen. Voit ohjelmoida enintään 99 nimikettä, jaksoa ja raitaa. 1 Paina DISPLAY. Ohjausvalikko tulee näkyviin. 2 Valitse (OHJELMOITU) painamalla X/x ja paina sitten ENTER. OHJELMOITU -valikon asetukset tulevat näkyviin. Levyllä olevat jaksot 5 Valitse ohjelmoitava nimike, jakso tai raita. Toistettaessa DVD VIDEO -levyä Valitse esimerkiksi nimikkeen 02 jakso 03. Valitse T -sarakkeesta 02 painamalla X/x ja paina sitten ENTER. OHJELMOITU KAIKKI TYHJENNETTY 1. NIMIKE 2. NIMIKE 3. NIMIKE 4. NIMIKE 5. NIMIKE 6. NIMIKE 7. NIMIKE T C
