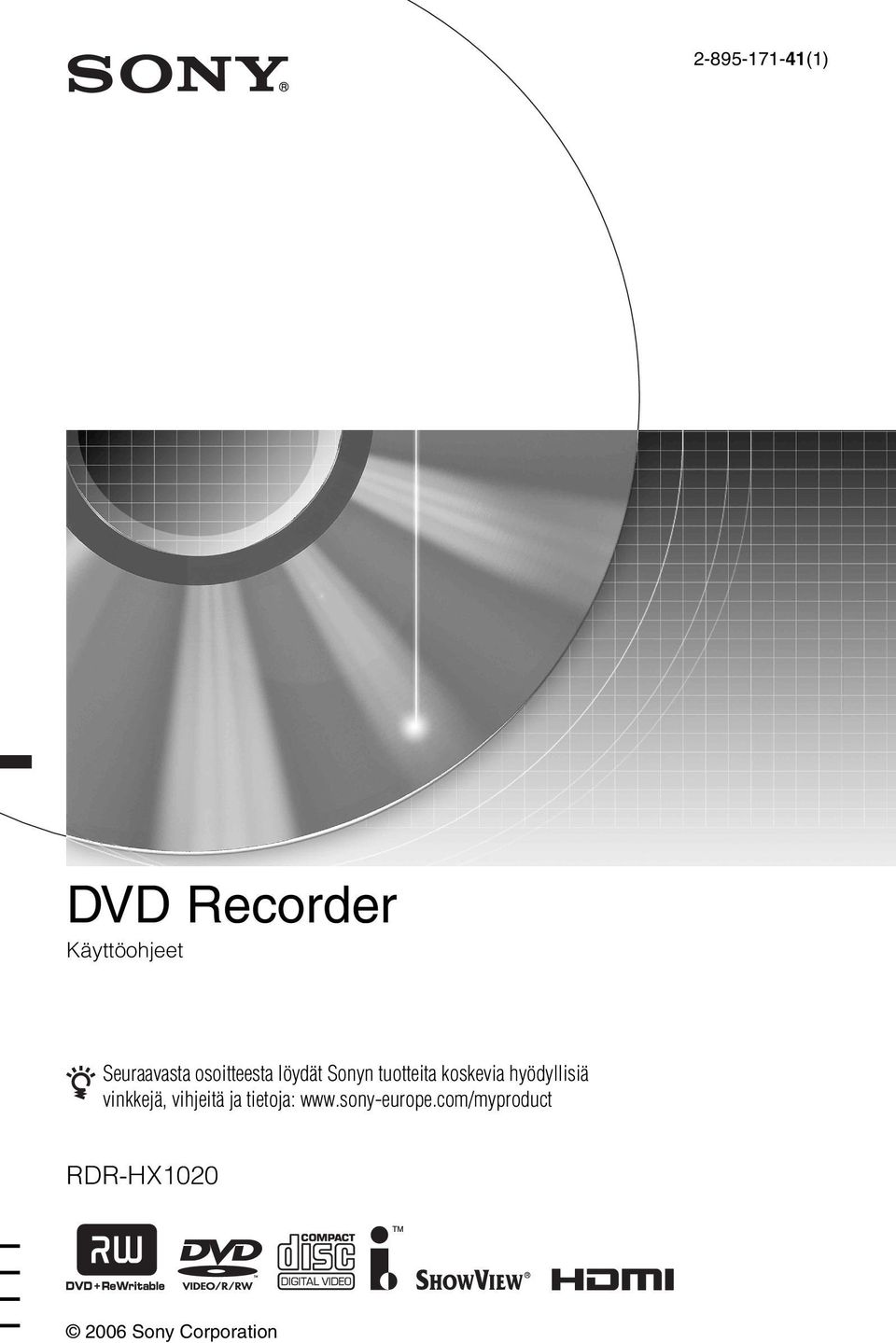

1 (1) DVD Recorder Käyttöohjeet Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: RDR-HX Sony Corporation

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Tämä laite on luokiteltu LUOKAN 1 LASERlaitteeksi. LUOKAN 1 LASERLAITTEEN MERKINTÄ on kotelon sisällä olevessa suojarasiassa. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Älä pura koteloa, koska tämän DVDtallentimen käyttämä lasersäde on haitallinen silmille. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Tämä tarra on kotelon sisällä laserin suojarasiassa. Varotoimet Tämä laite toimii voltin, 50/60 Hz:in vaihtovirralla. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä järjestelmä siten, että virtajohto voidaan irrottaa pistorasiasta ongelmatilanteessa viivytyksettä. SHOWVIEW on Gemstar Development Corporationin rekisteröity tavaramerkki. SHOWVIEW-järjestelmä on valmistettu Gemstar Development Corporationin lisenssillä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Turvallisuus Jos koteloon joutuu kiinteä esine tai nestettä, irrota tallennin pistorasiasta ja tarkistuta se huoltoliikkeessä ennen käytön jatkamista. Kovalevyasema Kovalevyllä on suuri tallennustiheys, minkä ansiosta sille voidaan tallentaa paljon ja kirjoitetut tiedot ovat nopeasti saatavilla. Se vioittuu kuitenkin helposti iskusta, tärinästä ja pölystä ja se tulee pitää loitolla magneeteista. Noudata seuraavia varotoimenpiteitä välttyäksesi tärkeiden tietojen menetykseltä. Älä kolhi tallenninta. Älä sijoita tallenninta värisevään paikkaan äläkä epävakaalle alustalle. Älä sijoita tallenninta kuumalle pinnalle kuten videonauhurin tai vahvistimen (vastaanottimen) päälle. Älä käytä tallenninta tiloissa, joissa lämpötila vaihtelee voimakkaasti (lämpötilavaihtelun oltava alle 10 C/tunti). Älä siirrä tallenninta virtajohdon ollessa kytkettynä. Älä irrota virtajohtoa, kun virta on päällä. Kun irrotat virtajohdon pistorasiasta, katkaise virta ja varmista, että kovalevy ei käy (kello on näkynyt etupaneelin näytössä vähintään 30 sekuntia ja kaikki tallennus- ja kopiointi on päättynyt). Älä siirrä tallenninta minuuttiin irrotettuasi sen pistorasiasta. Älä vaihda äläkä päivitä kovalevyä itse, koska tämä voi aiheuttaa vian. 2

3 Jos kovalevy ei toimi oikein, tietoja ei voi palauttaa. Kovalevyasema on vain tilapäinen tallennusmuoto. Kovalevyaseman korjaaminen Kovalevyaseman sisällön voi tarkistaa virhetoiminnon tai muutostyön aikaisen korjauksen tai tutkimuksen yhteydessä. Sony ei kuitenkaan tee varmuuskopiota eikä tallenna sisältöä. Jos kovalevy on alustettava tai korvattava uudella, tämä on tehtävä Sonyn valvonnassa. Kovalevyn kaikki tiedot pyyhkiytyvät mukaan lukien tekijänoikeuksia rikkovat tiedot. Virtalähteet Tallennin on kytkettynä verkkovirtaan niin kauan kuin se on liitettynä pistorasiaan, vaikka tallennin sammutettaisiin virtakytkimestä. Jos tallenninta ei aiota käyttää pitkään aikaan, irrota tallennin pistorasiasta. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita tallennin paikkaan, jossa on riittävä ilmanvaihto estääksesi lämmön kertymisen tallentimeen. Älä sijoita tallenninta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä sijoita tallenninta suljettuun tilaan kuten kirjahyllyyn. Älä sijoita tallenninta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita tallenninta vinoon asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Pidä tallennin ja levyt loitolla laitteista, joissa on voimakas magneetti kuten mikroaaltouuneista ja isoista kaiuttimista. Älä laita tallentimen päälle raskaita esineitä. Tallentaminen Tee koetallennus ennen varsinaisen tallennuksen tekemistä. Menetettyjen tallenteiden korvaaminen Sony ei ole vastuussa menetetyistä tallenteista eikä menetyksistä eikä korvaa niitä, ei myöskään siinä tapauksessa, että tallennus epäonnistuu laitteen virhetoiminnosta johtuen tai jos tallenne menetetään tai se vioittuu laitteen virhetoiminnosta tai korjaamisesta johtuen. Sony ei missään olosuhteissa säilytä, palauta eikä kopioi tallennettua sisältöä. Tekijänoikeudet Televisio-ohjelmat, filmit, videonauhat, levyt ja muu materiaali voi olla tekijänoikeuksin suojattua. Tällaisen materiaalin luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tämän tallentimen käyttäminen kaapelitelevisiolähetysten tallentamiseen voi edellyttää kaapelitelevision lähettäjän ja/ tai ohjelman omistajan lupaa. Tämä tuote sisältää Yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovision:n lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision:n antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty.,jatkuu 3

4 Kopioinninestotoiminto Koska tallentimessa on kopioinninestotoiminto, ulkoisesta virittimestä (ei kuulu varusteisiin) vastaanotetut ohjelmat voivat sisältää kopioinninestosignaalin (kopioinninestotoiminto), joka signaalin tyypistä riippuen voi estää ohjelman tallentamisen. TÄRKEÄ HUOMAUTUS Varoitus: Tämä tallennin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman kauan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt projektiotelevisiot ovat erityisen herkkiä tälle. Jos tallentimen käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyn jälleenmyyjään. Tästä ohjekirjasta Tässä ohjekirjassa sisäinen kovalevyasema tunnetaan lyhenteellä HDD ja levy on yleistermi HDD, DVD ja CD-levyille, ellei tekstistä tai kuvasta muuta ilmene. Kunkin selityksen yläpuolella luetellut kuvakkeet kuten DVD osoittavat, minkälaisia tietovälineitä voidaan käyttää selityksen kohteena olevan toiminnon kanssa. Tämän ohjekirjan ohjeissa kuvataan kaukosäätimen käyttö. Ohjaamiseen voidaan käyttää myös tallentimen painikkeita, jos niillä on samat tai samantapaiset nimet kuin kaukosäätimen painikkeilla. Ohjekirjassa käytetyt kuvaruutunäytön kuvat voivat poiketa oman televisioruutusi kuvista. Tässä ohjekirjassa olevat DVD:itä koskevat selitykset viittaavat tällä tallentimella luotuihin DVD:ihin. Selitykset eivät sovellu muulla tallentimella luotuihin DVD:ihin, joita toistetaan tällä tallentimella. 4

5 Sisällysluettelo VAROITUS Varotoimet Levytyyppien pikaohje Tallennettavissa ja toistettavissa olevat videolevyt Tallennettavissa ja toistettavissa olevat JPEG-kuvatiedostoja sisältävät levyt Toistettavissa olevat levyt Kytkennät ja asetukset Tallentimen kytkeminen Vaiheesta 1: Antennijohdon liittäminen Vaiheesta 2: Video/HDMI-johtojen liittäminen SMARTLINK-ominaisuudet (vain SCART-liitännät) Vaiheesta 3: Äänijohtojen liittäminen Vaiheesta 4: Virtajohdon liittäminen Vaiheesta 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Jos sinulla on Sony DVD-soitin tai useampia Sony DVD-tallentimia Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Vaiheesta 6: Pika-asetus Videonauhurin tai vastaavan laitteen liittäminen Liittäminen LINE 3/DECODER -liittimeen Liittäminen etupaneelin LINE 2 IN -liittimiin Liittäminen satelliitti- tai digitaaliseen virittimeen Analogisen PAY-TV/Canal Plus -dekooderin liittäminen Dekooderin liittäminen Analogisten PAY-TV/Canal Plus -ohjelmapaikkojen asettaminen Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen Ohjelman tallentaminen Levyn tilan tarkistaminen tallennuksen aikana Tallennetun ohjelman toistaminen (Nimikeluettelo) Toistoajan/jäljellä olevan ajan ja toistotietojen esittäminen Toistoajan/jäljellä olevan ajan tarkistaminen Jäljellä olevan levytilan tarkistaminen Tallennetun ohjelman nimen muuttaminen Levyn nimeäminen ja suojaaminen Levyn nimeäminen Levyn suojaaminen Levyn toistaminen muilla DVD-laitteilla (Viimeistely) Levyn viimeistely Z (avaa/sulje) -painikkeen avulla Levyn viimeistely Levytiedot -näytön avulla Levyn viimeistelyn poistaminen Levyn alustaminen uudelleen ,jatkuu 5

6 Ajastintallennus Ennen tallentamista Tallennusmuoto Stereofonisten ja kaksikielisten ohjelmien tallennus Tallennukseen kelpaamattomat kuvat Ajastintallennus (Vakio/ShowView) Ajastimen asettaminen manuaalisesti (Vakio) Televisio-ohjelmien tallentaminen ShowView-järjestelmällä Pika-ajastintoiminnon käyttäminen Tallennuskuvan laadun ja koon säätäminen Jaksojen luominen nimikkeelle Ajastinasetusten Tarkistaminen/Muuttaminen/Peruuttaminen (Ajastinluettelo) Tallennus liitetyltä laitteelta Tallennus liitetyltä laitteelta ajastimella (Tahdistettu tallennus) Tallentaminen liitetyltä laitteelta ilman ajastinta Toisto Toistaminen Toiston valinnat Kuvan laadun säätäminen Kuvan ja äänen välisen viiveen säätäminen (AV SYNC) Televisiolähetyksen asettaminen tauolle (TV Pause/Pause Live TV) Toistaminen tallennettavan ohjelman alusta alkaen (Ajansiirtotoisto) Aiemman tallennuksen toistaminen samalla kun tehdään uutta (Samanaikainen tallennus ja toisto) Nimikkeen/jakson/kappaleen tms. haku MP3-audiokappaleiden kopiointi MP3-äänialbumin kopiointi levyltä kovalevylle MP3-audiokappaleiden hallinta Albumien poistaminen kovalevyltä Kovalevyllä olevan albumin nimikkeen muokkaaminen MP3-audiokappaleiden toistaminen Pyyhkiminen ja editointi Ennen editointia Nimikkeen pyyhkiminen ja editoiminen Useiden nimikkeiden pyyhkiminen (Pyyhi nimikkeet) Nimikkeen osan pyyhkiminen (A-B -pyyhintä) Nimikkeen jakaminen (Jaa) Jaksojen luominen manuaalisesti Toistoluettelon luominen ja editoiminen Toistoluettelon nimikkeen siirtäminen (Muuta järjestys) Useiden toistoluettelon nimikkeiden yhdistäminen (Yhdistä) Toistoluettelon nimikkeen jakaminen (Jaa)

7 Kopiointi (HDD y DVD) Ennen kopiointia Kopiointilaatu Kopiointi Yksittäisen nimikkeen kopiointi (Nimikkeen kopiointi) Useiden nimikkeiden kopiointi (Kopioi valitut) DV-kopiointi Ennen DV-kopiointia Valmistautuminen DV-kopiointiin Kokonaisen DV-formaatin kasetin tallentaminen (Yhden painikkeen kopiointi) Ohjelman editointi JPEG-kuvatiedostot Ennen JPEG-kuvatiedostojen käyttöä JPEG-kuvatiedostojen kopioiminen JPEG-kuvatiedostojen kopioiminen liitetystä digitaalikamerasta JPEG-kuva-albumeiden kopioiminen (HDD y DATA DVD/HDD T DATA CD) JPEG-kuvatiedostojen kopioiminen (HDD y HDD) JPEG-kuvatiedostojen hallinta Albumin poistaminen kovalevyltä JPEG-kuvatiedoston poistaminen kovalevyltä Kovalevyn albumien nimikkeiden muokkaaminen JPEG-kuvatiedostojen toistaminen Photomovie-esityksen luominen Asetukset ja säädöt Antennivastaanotto ja kieliasetukset (Perus) Ohjelma-asetukset Ohjelmalajittelu Automaattinen ohjelmanimikkeen nimeäminen (TV:n opassivu) Kello Näyttö (Ruutunäyttö) Videoasetukset (Video) Audioasetukset (Audio) Tallennusasetukset (Tallennus) Levyn asetukset (DVD) Kaukosäätimen asetukset/tehdasasetukset (Muut) Pika-asetus (Tallentimen palauttaminen alkutilaan) ,jatkuu 7

8 8 Lisätietoja Vianetsintä Diagnoositoiminto (Jos näytössä näkyy numeroita/kirjaimia) Huomautuksia tästä tallentimesta Tekniset tiedot Huomautuksia MP3-audiokappaleista, JPEG-kuvatiedostoista ja DivX-videotiedostoista MP3-audiotiedostoista, JPEG-kuvatiedostoista ja DivX-videotiedostoista MP3-audiokappaleet, JPEG-kuvatiedostot ja DivX-videotiedostot, joita tallennin voi toistaa i.link-tietoja Osien ja säätimien opas Kielikoodien luettelosta Aluekoodi Hakemisto

9 Levytyyppien pikaohje Tallennettavissa ja toistettavissa olevat videolevyt Tyyppi Levyn logo Tässä ohjekirjassa käytetty kuvake Alustaminen (uudet levyt) Yhteensopivuus muiden DVD-soittimien kanssa (viimeistely) Kovalevyasema (sisäinen) HDD Alustus ei tarpeen Kopioi HDD:n sisältö DVD:lle toisella DVDsoittimella toistoa varten DVD+RW +RW Automaattinen alustus +VRmuodolla (DVD+RW VIDEO) Toistettavissa DVD+RWyhteensopivilla soittimilla (automaattinen viimeistely) DVD- RW VRmuoto Videomuoto -RWVR -RWVideo Alustaminen VR-muodolla (sivu 31) Alustus videomuodolla (sivu 31) Toistettavissa VR-muodon kanssa yhteensopivilla soittimilla (viimeistely ei tarpeen) Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 41) DVD+R DVD+R DL +R Automaattinen alustus +VRmuodolla (DVD+R VIDEO) Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 41) DVD-R VRmuoto -RVR Alustaminen VR-muodolla (sivu 31) *1 Alustus tehdään Levytiedot -näytöllä. Toistettavissa vain DVD-R VR-muodon kanssa yhteensopivilla soittimilla (viimeistely on tarpeen) (sivu 41) Videomuoto -RVideo Automaattinen alustus Videomuodolla Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 41),jatkuu 9

10 Tallennettavissa ja toistettavissa olevat JPEG-kuvatiedostoja sisältävät levyt Tyyppi Levyn logo Tässä ohjekirjassa käytetty kuvake Alustaminen (uudet levyt) Yhteensopivuus muiden DVD-soittimien kanssa (viimeistely) Kovalevyasema (sisäinen) HDD Alustus ei tarpeen Kopioidaan JPEGkuvatiedostoja DATA DVD -levylle katseltavaksi tai kopioitavaksi toiseen DVDsoittimeen, jolla voidaan toistaa JPEG-kuvatiedostoja DATA DVD DATA DVD Alustaminen DATA DVD -muodolla (sivu 31) JPEG-kuvatiedostoja voidaan toistaa DVDsoittimilla, jotka tukevat JPEG-kuvatiedostoja (viimeistely on välttämätön tiettyjä levyjä käytettäessä) (sivu 41) Käyttökelpoiset levyversiot (marraskuussa 2006) 8x-nopeuksinen tai hitaampi DVD+RW 6x-nopeuksinen tai hitaampi DVD-RW (versio1.1, versio1.2 CPRM *2 :n kanssa) 16x-nopeuksinen tai hitaampi DVD+R 16x-nopeuksinen tai hitaampi DVD-R (versio2.0, versio2.1 CPRM *2 :n kanssa) 8x-nopeuksiset tai hitaammat DVD+R DL (kaksikerroksiset) -levyt Levyt, joille ei voi tallentaa 8 cm:n levyt DVD-R DL (kaksikerroksiset) -levyt DVD-RAM-levyt DVD+RW, DVD-RW, DVD+R, DVD+R DL ja DVD-R ovat tavaramerkkejä. *1 Jos soittimeen asetetaan alustamaton DVD-Rlevy, se alustetaan automaattisesti Videomuodolla. Kun haluat alustaa uuden VRmuotoisen DVD-R-levyn, alusta se Levytiedot -näytön avulla (sivu 31). *2 CPRM (Content Protection for Recordable Media) on kuvien tekijänoikeuksia suojaava koodaustekniikka. 10

11 Toistettavissa olevat levyt Tyyppi Levyn logo Tässä ohjekirjassa käytetty kuvake Ominaisuudet DVD VIDEO DVD Osto- tai vuokralevyt kuten elokuvat Tämä tallennin tunnistaa myös DVD- RAM- ja kaksikerroksiset DVD-R (Video-muoto) -levyt DVD Video -yhteensopiviksi levyiksi. Jos DVD- RAM -levyssä on irrotettava kotelo, irrota tämä kotelo ennen toistamista. VIDEO CD VCD VIDEO CD/Super VIDEO CDformaatissa olevat VIDEO CD- ja CD- R/CD-RW -levyt CD CD Musiikki-CD-formaatissa olevat musiikki-cd ja CD-R/CD-RW -levyt DATA DVD DATA DVD DVD+RW/DVD+R/DVD-RW/DVD- R/DVD-ROM-levyt, jotka sisältävät MP3-audiokappaleita, JPEGkuvatiedostoja tai DivXvideotiedostoja DATA CD DATA CD Joko MP3-audiokappaleita, JPEGkuvatiedostoja tai DivXvideotiedostoja sisältävät CD-ROM/ CD-R/CD-RW-levyt 8 cm:n DVD+RW/DVD- RW/DVD-R DVD-videokameralla tallennettu 8 cm:n DVD+RW, DVD-RW ja DVD-R. DVD VIDEO ja CD ovat tavaramerkkejä. DivX, DivX Certified ja näihin liittyvät logot ovat DivX, Incin tavaramerkkejä ja niitä käytetään lisenssillä. DivX on DivX, Incin kehittämä videotiedoston pakkaustekniikka. Levyt, joita ei voi toistaa PHOTO CD -levyt Muussa kuin edellä olevassa taulukossa mainitussa formaatissa tallennetut CD- ROM/CD-R/CD-RW-levyt. CD-Extra -levyjen dataosat BD-levyt HD DVD -levyt Levyt, joille on tallennettu AVCHDyhteensopivalla DVD-videokameralla DVD-ROM/DVD+RW/DVD-RW/ DVD+R/DVD-R-levyt, jotka eivät sisällä DVD-videotiedostoja, DivXvideotiedostoja, JPEG-kuvatiedostoja tai MP3-audiokappaleita. DVD Audio -levyt Vain kotelon kanssa käytettävät DVD- RAM-levyt ja/tai DVD-RAM-levyt, jotka eivät sisällä DVD Videota. Super Audio CD -levyjen HD-kerros,jatkuu 11

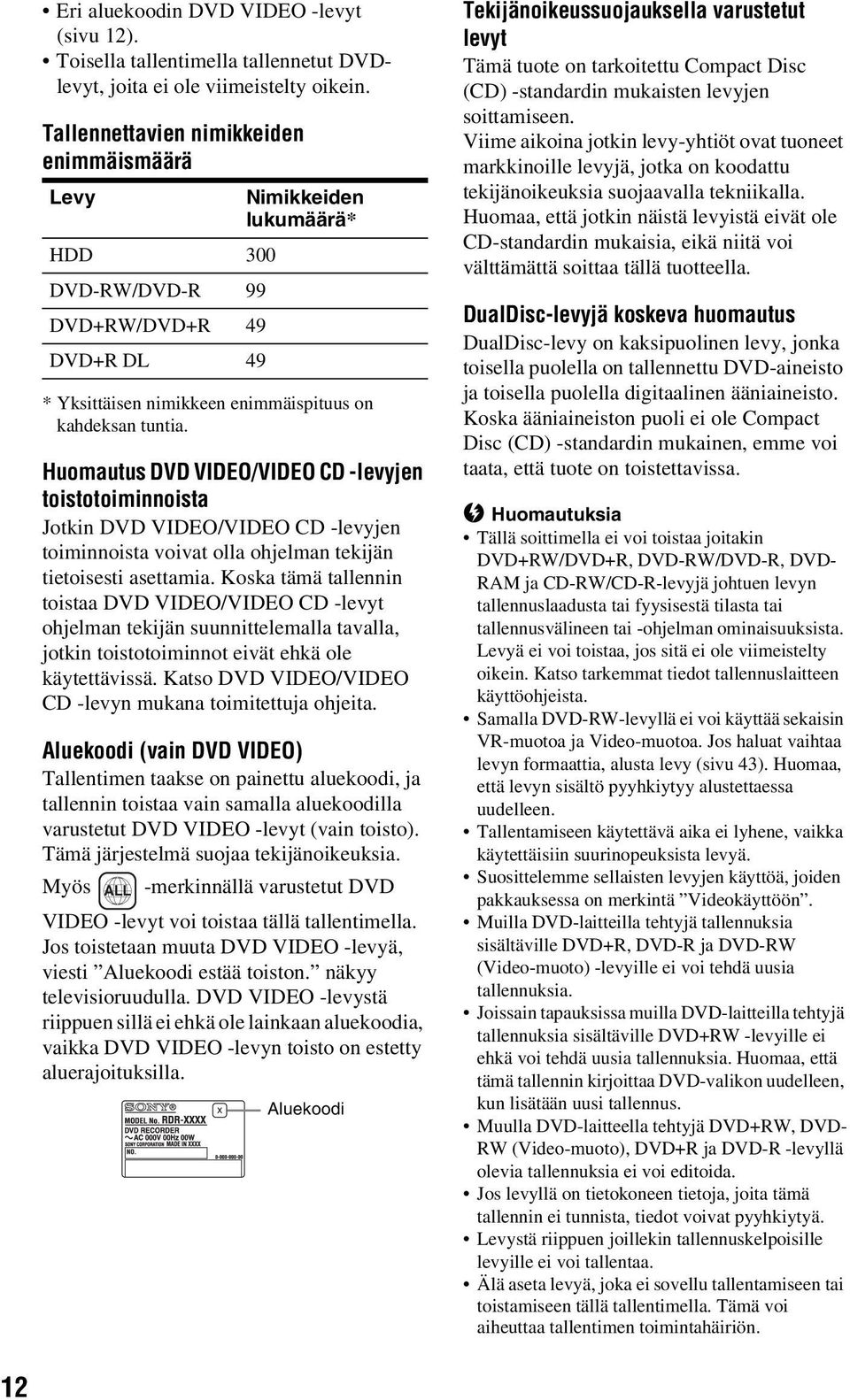

12 Eri aluekoodin DVD VIDEO -levyt (sivu 12). Toisella tallentimella tallennetut DVDlevyt, joita ei ole viimeistelty oikein. Tallennettavien nimikkeiden enimmäismäärä Levy Nimikkeiden lukumäärä* HDD 300 DVD-RW/DVD-R 99 DVD+RW/DVD+R 49 DVD+R DL 49 * Yksittäisen nimikkeen enimmäispituus on kahdeksan tuntia. Huomautus DVD VIDEO/VIDEO CD -levyjen toistotoiminnoista Jotkin DVD VIDEO/VIDEO CD -levyjen toiminnoista voivat olla ohjelman tekijän tietoisesti asettamia. Koska tämä tallennin toistaa DVD VIDEO/VIDEO CD -levyt ohjelman tekijän suunnittelemalla tavalla, jotkin toistotoiminnot eivät ehkä ole käytettävissä. Katso DVD VIDEO/VIDEO CD -levyn mukana toimitettuja ohjeita. Aluekoodi (vain DVD VIDEO) Tallentimen taakse on painettu aluekoodi, ja tallennin toistaa vain samalla aluekoodilla varustetut DVD VIDEO -levyt (vain toisto). Tämä järjestelmä suojaa tekijänoikeuksia. Myös ALL -merkinnällä varustetut DVD VIDEO -levyt voi toistaa tällä tallentimella. Jos toistetaan muuta DVD VIDEO -levyä, viesti Aluekoodi estää toiston. näkyy televisioruudulla. DVD VIDEO -levystä riippuen sillä ei ehkä ole lainkaan aluekoodia, vaikka DVD VIDEO -levyn toisto on estetty aluerajoituksilla. Aluekoodi Tekijänoikeussuojauksella varustetut levyt Tämä tuote on tarkoitettu Compact Disc (CD) -standardin mukaisten levyjen soittamiseen. Viime aikoina jotkin levy-yhtiöt ovat tuoneet markkinoille levyjä, jotka on koodattu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia, eikä niitä voi välttämättä soittaa tällä tuotteella. DualDisc-levyjä koskeva huomautus DualDisc-levy on kaksipuolinen levy, jonka toisella puolella on tallennettu DVD-aineisto ja toisella puolella digitaalinen ääniaineisto. Koska ääniaineiston puoli ei ole Compact Disc (CD) -standardin mukainen, emme voi taata, että tuote on toistettavissa. b Huomautuksia Tällä soittimella ei voi toistaa joitakin DVD+RW/DVD+R, DVD-RW/DVD-R, DVD- RAM ja CD-RW/CD-R-levyjä johtuen levyn tallennuslaadusta tai fyysisestä tilasta tai tallennusvälineen tai -ohjelman ominaisuuksista. Levyä ei voi toistaa, jos sitä ei ole viimeistelty oikein. Katso tarkemmat tiedot tallennuslaitteen käyttöohjeista. Samalla DVD-RW-levyllä ei voi käyttää sekaisin VR-muotoa ja Video-muotoa. Jos haluat vaihtaa levyn formaattia, alusta levy (sivu 43). Huomaa, että levyn sisältö pyyhkiytyy alustettaessa uudelleen. Tallentamiseen käytettävä aika ei lyhene, vaikka käytettäisiin suurinopeuksista levyä. Suosittelemme sellaisten levyjen käyttöä, joiden pakkauksessa on merkintä Videokäyttöön. Muilla DVD-laitteilla tehtyjä tallennuksia sisältäville DVD+R, DVD-R ja DVD-RW (Video-muoto) -levyille ei voi tehdä uusia tallennuksia. Joissain tapauksissa muilla DVD-laitteilla tehtyjä tallennuksia sisältäville DVD+RW -levyille ei ehkä voi tehdä uusia tallennuksia. Huomaa, että tämä tallennin kirjoittaa DVD-valikon uudelleen, kun lisätään uusi tallennus. Muulla DVD-laitteella tehtyjä DVD+RW, DVD- RW (Video-muoto), DVD+R ja DVD-R -levyllä olevia tallennuksia ei voi editoida. Jos levyllä on tietokoneen tietoja, joita tämä tallennin ei tunnista, tiedot voivat pyyhkiytyä. Levystä riippuen joillekin tallennuskelpoisille levyille ei voi tallentaa. Älä aseta levyä, joka ei sovellu tallentamiseen tai toistamiseen tällä tallentimella. Tämä voi aiheuttaa tallentimen toimintahäiriön. 12

13 Kytkennät ja asetukset Tallentimen kytkeminen Kytke tallennin ja säädä asetukset vaiheiden 1 6 mukaan. Älä liitä virtajohtoa ennen kuin olet kohdassa Vaiheesta 4: Virtajohdon liittäminen sivulla 19. b Huomautuksia Katso vakiovarusteiden luettelo kohdasta Tekniset tiedot (sivu 123). Kiinnitä johdot kunnolla kohinan estämiseksi. Katso liitettävien laitteiden mukana toimitettuja ohjeita. Tätä tallenninta ei voi liittää televisioon, jossa ei ole SCART- eikä videon tuloliitintä. Muista irrottaa kunkin laitteen virtajohto ennen kytkemistä. Kytkennät ja asetukset 13

14 Vaiheesta 1: Antennijohdon liittäminen Liitä antennijohto seuraavien vaiheiden mukaisesti. Seinäpistoke AERIAL IN -liittimeen DVD-tallennin AERIAL OUT -liittimeen Televisio Antenniliittimeen Antennijohto (vakiovaruste) : Signaalivirta 1 Irrota antennijohto televisiosta ja liitä se tallentimen takapaneelissa olevaan AERIAL IN -liittimeen. 2 Liitä tallentimen AERIAL OUT -liitin television antennin tuloliittimeen varusteisiin kuuluvalla antennijohdolla. 14

15 Vaiheesta 2: Video/HDMI-johtojen liittäminen Valitse jokin seuraavista tavoista A E televisioruudun, projektorin tai AV-vahvistimen (vastaanottimen) tuloliittimen mukaan. Tämä mahdollistaa kuvien katselun. B INPUT VIDEO L Audio/videojohto (ei kuulu varusteisiin) Komponenttivideojohto (ei kuulu varusteisiin) COMPONENT VIDEO IN Y PB/CB D (vihreä) (sininen) Kytkennät ja asetukset AUDIO R Televisio, projektori tai AV-vahvistin (vastaanotin) (keltainen) PR/CR (punainen) Televisio, projektori tai AV-vahvistin (vastaanotin) (vihreä) (sininen) COMPONENT VIDEO OUT -liittimeen (punainen) LINE 2 OUT (VIDEO) -liittimeen HDMI OUT -liittimeen LINE 2 OUT (S VIDEO) -liittimeen DVD-tallennin i LINE 1 TV -liittimeen HDMI-johto (ei kuulu varusteisiin) S-video-johto (ei kuulu varusteisiin) SCART-johto (ei kuulu varusteisiin) E C A HDMI IN Televisio, projektori tai AV-vahvistin (vastaanotin) : Signaalivirta S VIDEO INPUT Televisio, projektori tai AVvahvistin (vastaanotin) Televisio,jatkuu 15

16 A SCART-tuloliitin Kun valitset Pika-asennus - Line1-lähtö -asetukseksi S-video tai RGB (sivu 23), käytä SCART-johtoa, joka sopii yhteen valitun signaalin kanssa. B Videon tuloliitin Tämä tarjoaa normaalilaatuisen kuvan. C S VIDEO -tuloliitin Tämä tarjoaa korkealaatuisen kuvan. D Komponenttivideon tuloliittimet (Y, PB/ CB, PR/CR) Tämä tarjoaa värien tarkan toiston ja korkealaatuisen kuvan. Jos televisio hyväksyy progressiivisen 525p/ 625p formaatin signaalin, käytä tätä liitäntää ja aseta Video -asetuksen Komponenttilähtö -valinnaksi Päällä (sivu 105). Aseta sitten Video -asetuksen Lomittamaton lähtö -valinnaksi Päällä lähettääksesi progressiivista videosignaalia. Yksityiskohdat: katso kohtaa Lomittamaton lähtö sivulla 106. E HDMI-tuloliitin Käytä sertifioitua HDMI-johtoa (ei kuulu varusteisiin) nauttiaksesi korkealaatuisesta digitaalisesta kuvasta ja äänestä HDMI OUT -liittimen kautta. Toistettaessa laajakulma -kuvia Jotkin tallennetut kuvat eivät ehkä mahdu televisioruudulle. Jos haluat vaihtaa kuvakokoa, katso sivua 104. Videonauhuriin liitettäessä Liitä videonauhuri tallentimen LINE 3/ DECODER -liittimeen (sivu 25). b Huomautuksia Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. Kun tallennin liitetään televisioon SCARTliittimien kautta, tallennin asettuu automaattisesti television tulolähteeksi, kun toisto aloitetaan. Valitse tarvittaessa televisio tulolähteeksi painamalla kaukosäätimen TV t -painiketta. Oikea SMARTLINK-liitäntä edellyttää 21- nastaista SCART-johtoa. Katso myös television ohjekirjaa tämän liitännän tekemiseksi. Jos liität tämän tallentimen televisioon, jossa on SMARTLINK, valitse Pika-asennus - Line1- lähtö -asetukseksi Video. HDMI OUT -liitintä (liitäntä E) ei voi liittää DVI-liittimiin, jotka eivät ole HDCPyhteensopivat (esim. PC-näyttöjen DVIliittimet). Jos tallennin on liitetty televisioon HDMI - liittimillä, virran kytkemisen jälkeen kuva tulee näkyviin ensin ja ääni kuuluu hetken kuluttua. * Tässä DVD-tallentimessa käytetään High- Definition Multimedia Interface (HDMI ) -tekniikkaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. SMARTLINK-ominaisuudet (vain SCART-liitännät) Jos liitetty televisio (tai muu liitetty laite kuten viritin) on yhteensopiva SMARTLINK, NexTView Link *3, MEGALOGIC *1, EASYLINK *2, CINEMALINK *2, Q-Link *3, EURO VIEW LINK *4 tai T-V LINK *5 :n kanssa, voit käyttää seuraavia SMARTLINKominaisuuksia. Tallentamista varten TV:n suoratallennus Voit tallentaa katselemasi televisioohjelmat helposti (sivu 32). Yhden painikkeen ajastin Voit kytkeä tallentimen ja television päälle, asettaa television tallentimen ohjelmapaikalle ja näyttää ajastimen ohjelmointivalikon yhdellä TIMER -painikkeen painalluksella (sivu 48). 16

17 Toistamista varten Yhden painikkeen toisto Tallennin ja televisio voidaan käynnistää, asettaa television tulo tallentimelle ja käynnistää toisto H (toisto) -painikkeen yhdellä painalluksella (sivu 58). Yhden painikkeen valikko Voit kytkeä tallentimen ja television päälle, asettaa television tallentimen ohjelmapaikalle ja näyttää nimikeluettelovalikon yhdellä TITLE LIST -painikkeen painalluksella (sivu 58). Asetuksia varten Esiviritysten lataaminen Virittimen esiviritystiedot voidaan ladata televisiosta tähän tallentimeen ja virittää tallennin näiden tietojen perusteella kohdassa Pika-asetus. Tämä yksinkertaistaa Pika-asetus -toimenpidettä. Automaattinen virrankatkaisu Tallennin sammuu automaattisesti television sammuttamisen jälkeen, jos tallenninta ei käytetä. NexTViewin lataaminen Ajastin voidaan asettaa helposti television NexTView-lataustoiminnon avulla. Katso television ohjekirjaa. b Huomautuksia SMARTLINK ominaisuudet ovat käytettävissä vain, kun Video on valittuna kohdassa Line1- lähtö. Yhden painikkeen toistoa, yhden painikkeen valikkoa ja yhden painikkeen ajastinta lukuun ottamatta SMARTLINK -ominaisuuksien käyttö edellyttää, että virta on päällä. Kaikki televisiot eivät vastaa yllä mainittuihin toimintoihin. Kytkennät ja asetukset *1 MEGALOGIC on Grundig Corporationin rekisteröity tavaramerkki. *2 EASYLINK ja CINEMALINK ovat Philips Corporationin tavaramerkkejä. *3 Q-Link ja NexTView Link ovat Panasonic Corporationin tavaramerkkejä. *4 EURO VIEW LINK on Toshiba Corporationin tavaramerkki. *5 T-V LINK on JVC Corporationin tavaramerkki. z Vihje SMARTLINK toimii myös televisioissa ja muissa laitteissa, joissa on EPG Timer Control -, EPG Title Download- ja Now Recording -toiminnot. Katso tarkemmat tiedot television tai muun laitteen mukana toimitetuista käyttöohjeista. 17

18 Vaiheesta 3: Äänijohtojen liittäminen Valitse jokin liitäntätavoista A tai B television, projektorin tai AV-vahvistimen (vastaanottimen) tuloliittimen mukaan. Tämä mahdollistaa äänen kuuntelun. [Kaiuttimet] Taka (v) Etu (v) Dekooderilla varustettu AV-vahvistin (vastaanotin) [Kaiuttimet] Taka (o) Etu (o) A Keski Lisäbasso tai tai koaksiaaliseen tai optiseen/digitaaliseen HDMI-tuloon HDMI-johto (ei kuulu varusteisiin) Digitaalinen koaksiaalikaapeli (ei kuulu varusteisiin) Digitaalinen valokaapeli (ei kuulu varusteisiin) DIGITAL OUT -liittimeen (COAXIAL tai OPTICAL -liittimeen) HDMI OUT -liittimeen (valkoinen) LINE 2 OUT (R-AUDIO-L) -liittimeen Audio/videojohto (ei kuulu varusteisiin) DVD-tallennin INPUT VIDEO (keltainen) B (punainen) (valkoinen) L AUDIO R : Signaalivirta (keltainen)* (punainen) Televisio, projektori tai AV-vahvistin (vastaanotin) * Keltaista pistoketta käytetään videosignaaleille (sivu 15). A Digitaalisen audion tuloliitäntä Käytä tätä liitäntää, jos AV-vahvistimessa (vastaanottimessa) on Dolby *1 Digital, DTS *2 tai MPEG-audiodekooderi ja digitaalinen tuloliitin. Dolby Digital (5.1ch), DTS (5.1ch) ja MPEG audio (5.1ch) surround-tehosteet ovat käytettävissä. B Äänen L/R (vasen/oikea) -tuloliittimet Tämä liitäntä käyttää television tai stereovahvistimen (vastaanottimen) kahta kaiutinta äänen tuottamiseen. 18

19 z Vihje Katso kaiuttimien oikeaa sijoittelua koskevat ohjeet liitettyjen laitteiden käyttöohjeista. b Huomautuksia Älä liitä television äänen lähtöjohtoja samanaikaisesti LINE IN (R-AUDIO-L) -liittimiin. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää B älä liitä LINE IN (R- AUDIO-L) ja LINE 2 OUT (R-AUDIO-L) -liittimiä television audion lähtöliittimiin samanaikaisesti. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää A tee oikeat asetukset kohdassa Pika-asetus - Audioliitäntä (sivu 23), kun liitäntä on valmis. Muutoin kaiuttimista ei kuulu mitään tai niistä kuuluu voimakasta kohinaa. Kun tallennin liitetään AV-vahvistimeen (vastaanottimeen) HDMI-kaapelilla, on tehtävä jokin seuraavista: Liitä AV-vahvistin (vastaanotin) televisioon HDMI-kaapelilla. Liitä nauhuri televisioon muulla videokaapelilla kuin HDMI-kaapelilla (komponenttivideokaapelilla, S VIDEO -kaapelilla tai audio-/videokaapelilla). Vaiheesta 4: Virtajohdon liittäminen Liitä varusteisiin kuuluva virtajohto tallentimen AC IN -liittimeen. Kiinnitä sitten tallentimen ja television virtajohto pistorasiaan. Kun virtajohto on liitetty, on odotettava jonkin aikaa ennen tallentimen käyttämistä. Tallenninta voi käyttää, kun etupaneelin näyttö syttyy ja tallennin siirtyy valmiustilaan. Jos liität lisälaitteita tähän tallentimeen (sivu 25), muista liittää virtajohto, kun kaikki liitännät ovat valmiit. 1 AC IN -liittimeen 2 Kytkennät ja asetukset *1 Valmistettu Dolby Laboratoriesin lisenssillä. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. *2 DTS ja DTS Digital Out ovat Digital Theater Systems, Incin tavaramerkkejä. pistorasiaan 19

20 Vaiheesta 5: Kaukosäätimen valmistelu Tallenninta voi ohjata varusteisiin kuuluvalla kaukosäätimellä. Aseta kaksi R6 (AAkokoista) paristoa paikalleen sovittaen niiden 3 ja # -päät paristotilan merkintöjen mukaan. Kun käytät kaukosäädintä, suuntaa se tallentimen kaukosäätimen tunnistimeen. Televisioiden ohjaaminen kaukosäätimellä Kaukosäätimen signaalia voidaan säätää television ohjaamiseksi. b Huomautuksia Liitetystä laitteesta riippuen et ehkä voi ohjata televisiota alla mainituilla painikkeilla tai osalla niistä. Aiemmin syötetty numerokoodi pyyhkiytyy syötettäessä uusi numerokoodi. Numeropainikkeet TV/DVD b Huomautuksia Jos varusteisiin kuuluva kaukosäädin häiritsee muiden Sony DVD-tallentimien tai soittimien toimintaa, vaihda tämän tallentimen komentomuodon numeroa (sivu 21). Käytä paristoja oikein välttääksesi mahdollisen paristovuodon ja ruostumisen. Jos paristo vuotaa, älä koske nesteeseen paljain käsin. Noudata seuraavia ohjeita: Älä koskaan käytä uutta paristoa vanhan kanssa äläkä sekoita eri valmistajien paristoja. Älä lataa paristoja uudelleen. Poista paristot, jos kaukosäädintä ei aiota käyttää pitkään aikaan. Jos paristot vuotavat, pyyhi kaikki paristotilassa oleva neste pois ja laita tilalle uudet paristot. Älä altista kaukotunnistinta (merkitty etupaneelissa -merkinnällä) voimakkaalle valolle kuten suoralle auringonvalolle tai valaisimille. Tallennin ei ehkä vastaa kaukosäätimeen. Kun vaihdat kaukosäätimen paristot, numerokoodi ja komentomuoto voivat palautua oletusasetuksiin. Aseta oikea numerokoodi ja komentomuoto uudelleen. TV 2 +/ TV PROG +/ TV [/1 TV t 1 Pidä kaukosäätimen pohjassa oleva TV [/1 -painike pohjassa. Älä paina kaukosäätimen päällä olevaa [/1 -painiketta. 2 Pidä TV [/1 -painike pohjassa ja syötä television valmistajan koodi numeropainikkeilla. Jos haluat syöttää esimerkiksi 09, paina 0 ja sitten 9. Kun olet syöttänyt viimeisen numeron, vapauta TV [/1 -painike. 20

21 Ohjattavissa olevien televisioiden numerokoodit Jos luettelossa on useampi kuin yksi numerokoodi, yritä niitä yksi kerrallaan, kunnes löydät televisiolle sopivan. Valmistaja Koodinumero Sony 01 (oletus) Hitachi 24 JVC 33 Panasonic 17, 49 Philips 06, 08 Samsung 71 Sanyo 25 Thomson 43 Toshiba 38 Jos varusteisiin kuuluva kaukosäädin häiritsee toisen Sony DVD-tallentimen tai -soittimen toimintaa, aseta tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon numeroksi jokin muu kuin mitä toinen Sony DVD-tallennin tai -soitin käyttää, kun olet tehnyt vaiheen Vaiheesta 6: Pika-asetus. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on DVD3. Kytkennät ja asetukset Kaukosäädin toimii seuraavasti: Painikkeet TV [/1 TV 2 (äänenvoimakkuus) +/ TV PROG +/ TV t Toiminnot Kytkee television päälle ja pois Säätää television äänenvoimakkuutta Valitsee television ohjelmapaikan Vaihtaa television tulolähdettä TV/DVD-painikkeen käyttäminen (vain SCART-liitännät) TV/DVD-painikkeella vaihdetaan tallentimen ja television viimeksi valitun tulolähteen välillä. Kohdista kaukosäädin tallentimeen, kun käytät tätä painiketta. Kun tallennin on liitetty televisioon SCARTliittimien kautta, television tulolähteeksi asetetaan automaattisesti tallennin, kun toisto aloitetaan. Jos haluat katsoa muuta lähdettä, vaihda television tulolähde painamalla TV/ DVD-painiketta. Jos sinulla on Sony DVD-soitin tai useampia Sony DVDtallentimia Numeropainikkeet SYSTEM MENU M/m, ENTER 1 Tarkista, että Pika-asetus (sivu 23) on tehty. Jos vaihetta Pika-asetus ei ole tehty, tee ensin Pika-asetus. 2 Paina SYSTEM MENU -painiketta. Järjestelmävalikko näkyy. 3 Valitse ASETUS ja paina ENTERpainiketta.,jatkuu 21

22 4 Valitse Muut ja paina ENTERpainiketta. Jos tallentimen komentomuotoa ei ole muutettu, aseta kaukosäätimen komentomuodoksi oletusasetus DVD3. Tätä tallenninta ei voi ohjata, jos kaukosäätimen komentomuodoksi on muutettu DVD1 tai DVD2. 5 Valitse Komentomuoto ja paina ENTER-painiketta. Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Tallentimen ohjelmapaikkoja voidaan muuttaa numeropainikkeilla. Numeropainikkeet 6 Valitse komentomuoto (DVD1, DVD2 tai DVD3) ja paina ENTER-painiketta. 7 Aseta kaukosäätimen komentomuoto siten, että se vastaa edellä tallentimelle asetettua komentomuotoa. Aseta kaukosäätimen komentomuoto tekemällä seuraavat vaiheet. 1 Pidä ENTER pohjassa. 2 Pidä ENTER pohjassa ja syötä komentomuodon numerokoodi numeropainikkeiden avulla. Komentomuoto Koodinumero DVD1 numeropainike 1 DVD2 numeropainike 2 DVD3 numeropainike 3 ENTER Esimerkki: kanavaa 50 varten Paina ensin 5 ja sitten 0 ja lopuksi ENTER. 3 Pidä sekä numero- että ENTERpainike samanaikaisesti pohjassa yli kolmen sekunnin ajan. Tallentimen komentomuodon tarkistaminen Paina tallentimen x, kun tallentimesta on katkaistu virta. Tallentimen komentomuoto näkyy etupaneelin näytössä. 22

23 Vaiheesta 6: Pikaasetus Tee perussäädöt kohdan Pika-asetus mukaisten ruudulla olevien ohjeiden mukaan. Varo irrottamasta johtoja tai poistumasta Pika-asetus -toiminnosta tämän toimenpiteen aikana. O RETURN [/1 </M/m/,, ENTER TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudulla. Alkuasetuksia koskeva ilmoitus näkyy. Jos tätä ilmoitusta ei näy, valitse Pikaasetus järjestelmävalikon kohdasta ASETUS (sivu 114). 2 Paina ENTER-painiketta. Tee seuraavat asetukset noudattamalla ruudun ohjeita. Pika-asetus - Näyttö Valitse näyttöruudun kieli. Pika-asetus - Viritin Valitse maa/alue tai kieli. Ohjelmapaikat järjestetään valitsemasi maan/alueen mukaan. Jos haluat asettaa ohjelmapaikat käsin, katso sivua 99. Jos asut ranskankielisessä maassa, joka ei näy luettelossa, valitse ELSE -English. Pika-asetus - Kello Tallennin hakee automaattisesti kellosignaalin. Jos kellosignaalia ei löydy, aseta kellonaika manuaalisesti </M/m/,, avulla. Paina sitten ENTER-painiketta. Pika-asetus - TV:n tyyppi (sivu 104) Jos käytössä on laajakulmatelevisio, valitse 16:9. Jos käytössä on tavallinen televisio, valitse joko 4:3 Letter Box (kutista näytön mukaan) tai 4:3 Pan Scan (venytä näytön mukaan). Tämä määrittää, kuinka laajakulmakuvat näkyvät televisiolla. Pika-asetus - Komponenttilähtö Jos käytät COMPONENT VIDEO OUT -liitintä, valitse Päällä. Pika-asetus - Line3-tulo Jos aiot liittää PAY-TV/Canal Plus tai muun vastaavan analogisen dekooderin LINE 3/DECODER-liittimeen, valitse Kyllä. Pika-asennus - Line1-lähtö Kun haluat lähtösignaaliksi videon, valitse Video. Kun haluat lähtösignaaliksi S-videon, valitse S-video. Kun haluat lähtösignaaliksi RGB:n, valitse RGB. Valitse Video, kun haluat käyttää SMARTLINK-ominaisuuksia (sivu 16). Jos valitaan Pika-asetus - Komponenttilähtö -asetukseksi Päällä, valintaa RGB ei voi tehdä. Jos valitaan Pika-asetus - Line3-tulo -asetukseksi Kyllä, valintaa Svideo, ei voi tehdä. Pika-asetus - Audioliitäntä Jos AV-vahvistin (vastaanotin) on liitetty joko digitaalisella valo- tai koaksiaalikaapelilla, valitse Kyllä : DIGITAL OUT ja aseta digitaalinen lähtösignaali (sivu 108). 3 Paina ENTER-painiketta, kun Lopeta näkyy. Pika-asetus on valmis. Kytkennät ja asetukset,jatkuu 23

24 Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. z Vihjeitä Jos AV-vahvistimessa (vastaanottimessa) on MPEG-äänidekooderi, aseta MPEG -valinnaksi MPEG (sivu 108). Jos haluat, että Pika-asetus suoritetaan uudelleen, valitse Pika-asetus järjestelmävalikon kohdassa ASETUS (sivu 114). 24

25 Videonauhurin tai vastaavan laitteen liittäminen Kun tallentimen virtajohto on irrotettu pistorasiasta, liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE IN -liittimiin. Käytä etupaneelin DV IN -liitintä, jos laitteessa on DV-lähtöliitin (i.link-liitin) (sivu 83). Katso tarkemmat tiedot liitettävän laitteen mukana toimitetuista käyttöohjeista. Kun haluat tallentaa tällä tallentimella, katso kohtaa Tallentaminen liitetyltä laitteelta ilman ajastinta sivulla 55. Liittäminen LINE 3/DECODER -liittimeen Liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE 3/DECODER -liittimeen. Kytkennät ja asetukset Videonauhuri Televisio SCART-johto (ei kuulu varusteisiin) SCART-tuloon i LINE 3/DECODER -liittimeen i LINE 1 TV -liittimeen DVD-tallennin b Huomautuksia Kopioinnin kieltäviä kopioinnin estosignaaleja sisältäviä kuvia ei voi tallentaa. Jos tallentimen signaali ohjataan videonauhurin kautta, televisioruudulla näkyvä kuva ei ehkä ole selvä. DVD-tallennin Videonauhuri Televisio Muista liittää videonauhuri DVD-tallentimeen ja televisioon alla osoitetussa järjestyksessä. Kun haluat katsoa videokasetteja, katso niitä televisioon kytketyn toisen linjatulon kautta. Linjatulo 1 Videonauhuri DVD-tallennin Televisio Linjatulo 2 SMARTLINK-ominaisuuksia ei voi käyttää DVD-tallentimen LINE 3/DECODER -liittimen kautta kytketyillä laitteilla. Kun videonauhurille tallennetaan tältä DVD-tallentimelta, älä vaihda tulolähdettä televisioksi painamalla kaukosäätimen TV/DVD-painiketta. Jos tallentimen virtajohto irrotetaan, liitetyn videonauhurin signaalia ei voi katsoa.,jatkuu 25

26 Liittäminen etupaneelin LINE 2 IN -liittimiin Liitä videonauhuri tai vastaava laite tämän tallentimen LINE 2 IN -liittimiin. Jos laitteessa on S-videoliitin, voidaan Audio/videojohdon tilalla käyttää S-videojohtoa. S VIDEO OUTPUT VIDEO AUDIO L R Videonauhuri tms. S-video-johto (ei kuulu varusteisiin) Audio/videojohto (ei kuulu varusteisiin) LINE 2 IN -liittimeen : Signaalivirta DVD-tallennin z Vihje Kun liitetty laite antaa ulos vain monofonista ääntä, liitä pelkkä L(MONO)- ja VIDEO-tuloliitin tallentimen etupuolelle. Älä liitä R-tuloliitintä. b Huomautuksia Älä liitä keltaista LINE IN (VIDEO) -liitintä, kun S-video-johto on käytössä. Älä liitä tämän tallentimen lähtöliitintä toisen laitteen tuloliittimeen, jos toisen laitteen lähtöliitin on liitetty tämän tallentimen tuloliittimeen. Tämä voi aiheuttaa kohinaa (takaisinsyöttöä). Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. 26

27 Liittäminen satelliitti- tai digitaaliseen virittimeen Liitä satelliitti- tai digitaalinen viritin tähän tallentimeen LINE 3/DECODER -liittimellä. Irrota tallentimen virtajohto pistorasiasta liittäessäsi virittimen. Katso tahdistetun tallennustoiminnon käyttöä koskevaa ohjetta alla. ÄLÄ valitse tätä liitäntää tehdessäsi Scart-asetus -asetuksen Line3- tulo -kohdassa Video -asetukseksi Dekooderi. Satelliittiviritin, CanalSat tms. Televisio Kytkennät ja asetukset SCART-johto (ei kuulu varusteisiin) SCART-tuloon i LINE 3/DECODER -liittimeen i LINE 1 TV -liittimeen DVD-tallennin Jos satelliittiviritin kykenee tuottamaan RGB-signaalia Tämä tallennin sallii RGB-signaalin. Jos satelliittiviritin kykenee tuottamaan RGBsignaalia, liitä television SCART-liitin satelliittivirittimen LINE 3/DECODER -liittimeen ja aseta Video -asetuksen Scart-asetus -kohdan Line3- tulo valinnaksi Video/RGB (sivu 106). Huomaa, että tämä liitäntä ja asetus poistavat SMARTLINK-toiminnon käytöstä. Jos haluat käyttää SMARTLINK-toimintoa yhteensopivan viritinlaitteen kanssa, katso viritinlaitteen mukana toimitettuja ohjeita. Jos haluat käyttää tahdistettua tallennustoimintoa Tämä liitäntä on välttämätön tahdistetun tallennustoiminnon käyttämiseksi. Katso kohtaa Tallennus liitetyltä laitteelta ajastimella (Tahdistettu tallennus) sivulla 53. Aseta Video -asetuksen kohdassa Scartasetus Line3- tulo -valinta (sivu 106) satelliittivirittimen määritysten mukaisesti. Katso lisätietoja satelliittivirittimen ohjeista. b Huomautuksia Tahdistettu tallennus ei toimi kaikilla virittimillä. Katso tarkemmat tiedot virittimen käyttöohjeista. Jos tallentimen virtajohto irrotetaan, liitetyn virittimen signaalia ei voi katsella. 27

28 Analogisen PAY-TV/Canal Plus -dekooderin liittäminen Analogisen PAY-TV/Canal Plus -dekooderin ohjelmia voidaan katsella tai tallentaa, kun tallentimeen liitetään dekooderi (ei kuulu varusteisiin). Irrota tallentimen virtajohto pistorasiasta liittäessäsi dekooderin. Huomaa, että jos vaiheessa 5 asetat Analogisten PAY- TV/Canal Plus -ohjelmapaikkojen asettaminen (sivu 29) -kohdan Line3- tulo -valinnaksi Dekooderi, et voi tehdä L3 -valintaa, koska Line 3 on varattu dekooderin käyttöön. Dekooderin liittäminen Antennijohto (vakiovaruste) Televisio Analoginen PAY-TV/ Canal Plus -dekooderi AERIAL IN -liittimeen SCART-tuloon SCART-johto (ei kuulu varusteisiin) SCART-johto (ei kuulu varusteisiin) AERIAL OUT -liittimeen i LINE 1 TV -liittimeen i LINE 3/DECODER -liittimeen DVD-tallennin 28

29 Analogisten PAY-TV/Canal Plus -ohjelmapaikkojen asettaminen 4 Valitse Scart-asetus ja paina ENTER-painiketta. Kun haluat katsella tai tallentaa analogisia PAY-TV/Canal Plus -kanavia, aseta näyttöruudun avulla tallennin vastaanottamaan ohjelmapaikat. Tee kaikki alla mainitut toimet, jotta ohjelmapaikat tulisivat asetetuiksi oikein. 5 Paina M/m -painiketta tehdäksesi valinnan Video tai RGB kohdassa Line1-lähtö, Dekooderi kohdassa Line3- tulo ja Video kohdassa Line3-lähtö. Paina sitten ENTERpainiketta. Video -asetusnäyttö näkyy jälleen. 6 Paina O RETURN -painiketta palauttaaksesi kursorin vasempaan sarakkeeseen. 7 Valitse Perus ja paina ENTERpainiketta. Numeropainikkeet SYSTEM MENU O RETURN </M/m/,, ENTER Kytkennät ja asetukset 1 Paina SYSTEM MENU -painiketta. Järjestelmävalikko näkyy. 2 Valitse ASETUS ja paina ENTERpainiketta. 8 Valitse Ohjelma-asetukset ja paina ENTER-painiketta. 3 Valitse Video ja paina ENTERpainiketta.,jatkuu 29

30 9 Valitse haluamasi ohjelma painamalla M/m ja paina sitten ENTER. Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. b Huomautus Jos tallentimen virtajohto irrotetaan, liitetyn dekooderin signaalia ei voi katsella. 10 Tee Järjestelmä -valinta </, avulla. 11 Valitse käytettävissä oleva televisiojärjestelmä BG, DK, I tai L painamalla M/m. Valitse L vastaanottaaksesi lähetyksiä Ranskassa. 12 Tee Kanava -valinta </, avulla. 13 Valitse analoginen PAY-TV/Canal Plus -ohjelmapaikka M/m tai numeropainikkeiden avulla. 14 Tee PAY-TV/ CANAL+ -valinta </, avulla. 15 Tee Päällä -valinta M/m avulla ja paina ENTER. 30

31 Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen +RW -RWVR -RWVideo +R -RVideo DVD VCD CD DATA CD Z (avaa/ sulje) -painike -RVR DATA DVD DVD 1 Paina DVD-painiketta. 2 Paina Z (avaa/sulje) -painiketta ja aseta levy levyalustalle. 3 Sulje levyalusta painamalla Z (avaa/ sulje) painiketta. Odota, kunnes LOAD katoaa etupaneelin näytöstä. Käyttämättömät DVD:t alustetaan automaattisesti. DVD-RW-levyt DVD-RW-levyt alustetaan tallennusmuodossa (VR-muodossa tai Video-muodossa), joka on asetettu DVD -asetuksen kohdassa Formatoi DVD-RW. DVD-R-levyt DVD-R-levyt alustetaan automaattisesti Video-muodossa. Jos haluat alustaa käyttämättömän DVD- R-levyn VR-muodossa, tee alustus Levytiedot -näytössä (sivu 43) ennen tallennuksen tekemistä. Jos levylle voi tallentaa tällä tallentimella, voit alustaa sen uudelleen manuaalisesti tehdäksesi tyhjän levyn (sivu 43). Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen Tallennus/toistopuoli alaspäin 31

32 2. Ohjelman tallentaminen HDD -RVR +RW -RWVR -RWVideo +R Tässä osassa selitetään perustoiminnot valittuna olevan televisio-ohjelman tallentamiseksi kovalevylle (HDD) tai levylle (DVD). Katso ajastintallennusta koskevat ohjeet sivulta katso sivua 44. HDD DISPLAY -RVideo z REC x REC STOP DVD PROG +/ TV/DVD REC MODE TV t 1 Paina HDD tai DVD -painiketta. Jos haluat tallentaa DVD-levylle, aseta soittimeen tallennuskelpoinen DVD. 2 Valitse tallennettava ohjelmapaikka tai tulolähde painamalla PROG +/ -painiketta. 3 Valitse tallennusmuoto painelemalla REC MODE -painiketta. Televisioruudun näyttö muuttuu jokaisella painikkeen painalluksella seuraavasti: 4 Paina z REC -painiketta. Tallennus alkaa. Tallennus pysähtyy automaattisesti, kun tallennus on jatkunut keskeytyksettä 8 tuntia tai kun HDD tai DVD on täynnä. Tallennuksen lopettaminen Paina x REC STOP -painiketta. Huomaa, että tallennuksen lopettamiseen voi kulua muutamia sekunteja. Toisen televisio-ohjelman katsominen tallennuksen aikana Jos televisio on liitetty i LINE 1 TV -liittimeen, aseta televisio televisiotulolle TV/DVD -painikkeen avulla. Valitse sitten katsottava ohjelma. Jos televisio on liitetty LINE 2 OUT tai COMPONENT VIDEO OUT -liittimiin, aseta televisio televisiotulolle TV t painikkeen avulla (sivu 20). TV:n suoratallennus Jos SMARTLINK-liitäntä on käytössä ja jos TV:n suoratallennus -asetukseksi on valittu Päällä (sivu 110), voit tallentaa katselemasi televisio-ohjelmat helposti. Paina z REC television ja tallentimen ollessa päällä. Tallennin aloittaa katselemasi televisio-ohjelman tallentamisen. b Huomautus Jos etupaneelin näytössä näkyy TV, televisiota ei voi sammuttaa eikä ohjelmapaikkaa muuttaa television suoran tallennuksen aikana. Kun haluat kytkeä toiminnon pois päältä, valitse Tallennus -asetuksen TV:n suoratallennus -valinnaksi Pois (sivu 110). Saadaksesi tarkempia tietoja tallennusmuodosta katso sivua
