DVD Recorder RDR-GX120/GX220. Käyttöohjeet

Transkriptio

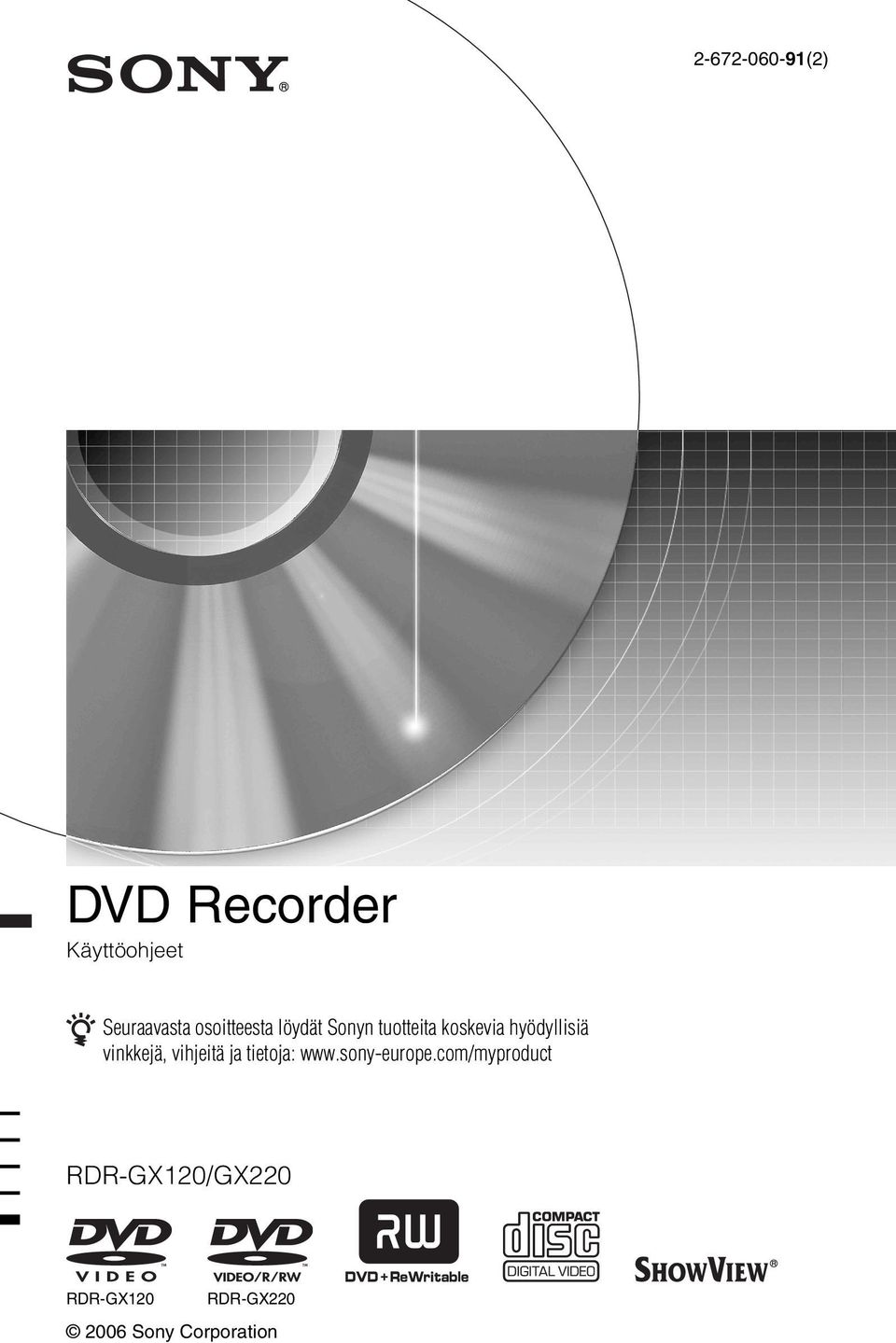

1 (2) DVD Recorder Käyttöohjeet Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: RDR-GX120/GX220 RDR-GX120 RDR-GX Sony Corporation

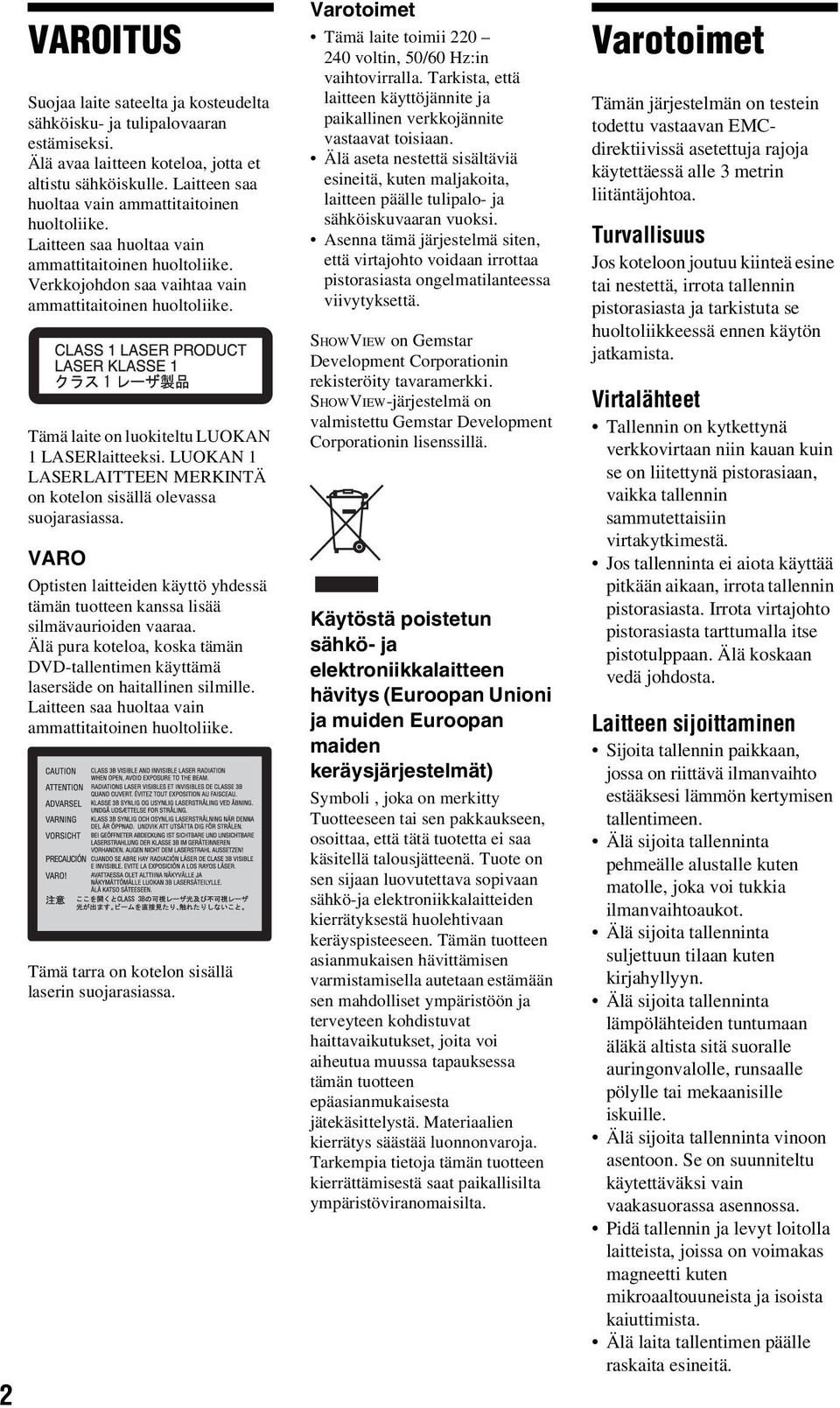

2 2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Tämä laite on luokiteltu LUOKAN 1 LASERlaitteeksi. LUOKAN 1 LASERLAITTEEN MERKINTÄ on kotelon sisällä olevassa suojarasiassa. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Älä pura koteloa, koska tämän DVD-tallentimen käyttämä lasersäde on haitallinen silmille. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Tämä tarra on kotelon sisällä laserin suojarasiassa. Varotoimet Tämä laite toimii voltin, 50/60 Hz:in vaihtovirralla. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä järjestelmä siten, että virtajohto voidaan irrottaa pistorasiasta ongelmatilanteessa viivytyksettä. SHOWVIEW on Gemstar Development Corporationin rekisteröity tavaramerkki. SHOWVIEW-järjestelmä on valmistettu Gemstar Development Corporationin lisenssillä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Turvallisuus Jos koteloon joutuu kiinteä esine tai nestettä, irrota tallennin pistorasiasta ja tarkistuta se huoltoliikkeessä ennen käytön jatkamista. Virtalähteet Tallennin on kytkettynä verkkovirtaan niin kauan kuin se on liitettynä pistorasiaan, vaikka tallennin sammutettaisiin virtakytkimestä. Jos tallenninta ei aiota käyttää pitkään aikaan, irrota tallennin pistorasiasta. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita tallennin paikkaan, jossa on riittävä ilmanvaihto estääksesi lämmön kertymisen tallentimeen. Älä sijoita tallenninta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä sijoita tallenninta suljettuun tilaan kuten kirjahyllyyn. Älä sijoita tallenninta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita tallenninta vinoon asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Pidä tallennin ja levyt loitolla laitteista, joissa on voimakas magneetti kuten mikroaaltouuneista ja isoista kaiuttimista. Älä laita tallentimen päälle raskaita esineitä.

3 Tallentaminen Tee koetallennus ennen varsinaisen tallennuksen tekemistä. Menetettyjen tallenteiden korvaaminen Sony ei ole vastuussa menetetyistä tallenteista eikä menetyksistä eikä korvaa niitä, ei myöskään siinä tapauksessa, että tallennus epäonnistuu laitteen virhetoiminnosta johtuen tai jos tallenne menetetään tai se vioittuu laitteen virhetoiminnosta tai korjaamisesta johtuen. Sony ei missään olosuhteissa säilytä, palauta eikä kopioi tallennettua sisältöä. Tekijänoikeudet Televisio-ohjelmat, filmit, videonauhat, levyt ja muu materiaali voi olla tekijänoikeuksin suojattua. Tällaisen materiaalin luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tämän tallentimen käyttäminen kaapelitelevisiolähetysten tallentamiseen voi edellyttää kaapelitelevision lähettäjän ja/ tai ohjelman omistajan lupaa. Tämä tuote sisältää yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovisionin lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovisionin antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty. Kopioinninestotoiminto Koska tallentimessa on kopioinninestotoiminto, ulkoisesta virittimestä (ei kuulu varusteisiin) vastaanotetut ohjelmat voivat sisältää kopioinninestosignaalin (kopioinninestotoiminto), joka signaalin tyypistä riippuen voi estää ohjelman tallentamisen. TÄRKEÄ HUOMAUTUS Varoitus: Tämä tallennin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman kauan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt ja projektiotelevisiot ovat erityisen herkkiä tälle. Jos tallentimen käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyn jälleenmyyjään. Tästä ohjekirjasta Tarkista kuvanauhurin malli Tämä ohjekirja on tarkoitettu kahdelle mallille: RDR- GX120 ja RDR-GX220. Tarkista mallin nimi tallentimen etupaneelista. Tässä ohjekirjassa levy on yleisnimitys DVD:ille ja CD:ille, ellei tekstissä tai kuvissa toisin mainita. Kunkin selityksen yläpuolella luetellut kuvakkeet kuten DVD osoittavat, minkälaisia tietovälineitä voidaan käyttää selityksen kohteena olevan toiminnon kanssa. Tämän ohjekirjan ohjeissa kuvataan kaukosäätimen käyttö. Ohjaamiseen voidaan käyttää myös tallentimen painikkeita, jos niillä on samat tai samantapaiset nimet kuin kaukosäätimen painikkeilla. Ohjekirjassa käytetyt kuvaruutunäytön kuvat voivat poiketa oman televisioruutusi kuvista. Kuvissa käytetään mallia RDR-GX220. Tässä ohjekirjassa olevat DVD:itä koskevat selitykset viittaavat tällä tallentimella luotuihin DVD:ihin. Selitykset eivät sovellu muulla tallentimella luotuihin DVD:ihin, joita toistetaan tällä tallentimella. 3

4 Sisällysluettelo VAROITUS Varotoimet Levytyyppien pikaohje Tallennettavissa ja toistettavissa olevat levyt Toistettavissa olevat levyt Kytkennät ja asetukset Tallentimen kytkeminen Vaiheesta 1: Antennijohdon liittäminen Vaiheesta 2: Videojohtojen liittäminen SMARTLINKin ominaisuudet (vain SCART-liitännät) Vaiheesta 3: Äänijohtojen liittäminen Vaiheesta 4: Virtajohdon liittäminen Vaiheesta 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Jos sinulla on Sony DVD-soitin tai useampia Sony DVD-tallentimia Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Vaiheesta 6: Pika-asetus Videonauhurin tai vastaavan laitteen liittäminen Liittäminen LINE 3/DECODER -liittimeen Liittäminen etupaneelin LINE 2 IN -liittimiin Liittäminen satelliitti- tai digitaaliseen virittimeen Analogisen PAY-TV/Canal Plus -dekooderin liittäminen Dekooderin liittäminen Analogisten PAY-TV/Canal Plus -kanavapaikkojen asettaminen Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen Ohjelman tallentaminen Levyn tilan tarkistaminen tallennuksen aikana Tallennetun ohjelman toistaminen (Nimikeluettelo) Toistoajan/jäljellä olevan ajan ja toistotietojen esittäminen Toistoajan/jäljellä olevan ajan tarkistaminen Jäljellä olevan levytilan tarkistaminen Tallennetun ohjelman nimen muuttaminen Levyn nimeäminen ja suojaaminen Levyn nimeäminen Levyn suojaaminen (vain RDR-GX220) Levyn toistaminen muilla DVD-laitteilla (Viimeistele) Levyn viimeistely Z (avaa/sulje) -painikkeen avulla Levyn viimeistely Levytiedot -näytön avulla Levyn viimeistelyn poistaminen (vain RDR-GX220) Levyn alustaminen uudelleen

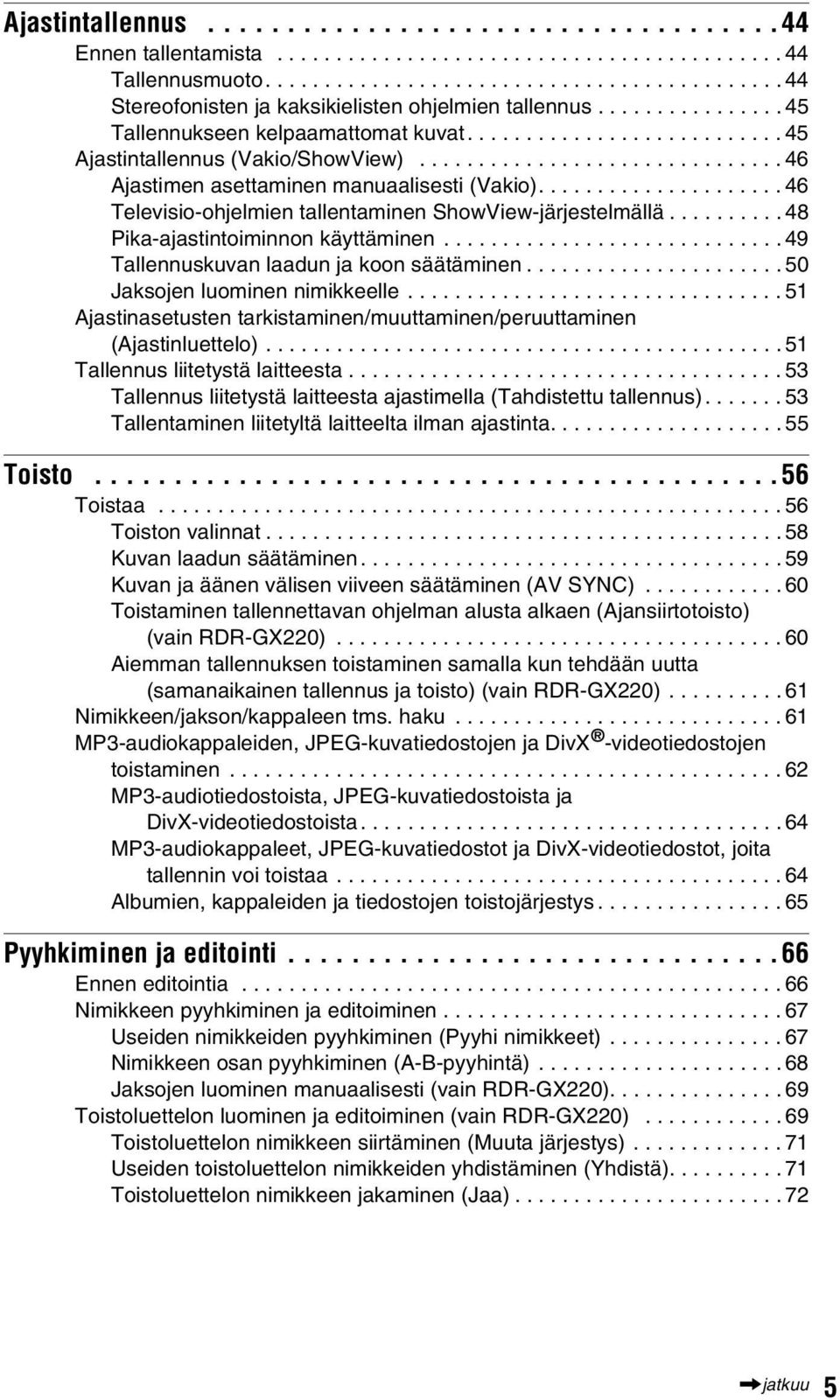

5 Ajastintallennus Ennen tallentamista Tallennusmuoto Stereofonisten ja kaksikielisten ohjelmien tallennus Tallennukseen kelpaamattomat kuvat Ajastintallennus (Vakio/ShowView) Ajastimen asettaminen manuaalisesti (Vakio) Televisio-ohjelmien tallentaminen ShowView-järjestelmällä Pika-ajastintoiminnon käyttäminen Tallennuskuvan laadun ja koon säätäminen Jaksojen luominen nimikkeelle Ajastinasetusten tarkistaminen/muuttaminen/peruuttaminen (Ajastinluettelo) Tallennus liitetystä laitteesta Tallennus liitetystä laitteesta ajastimella (Tahdistettu tallennus) Tallentaminen liitetyltä laitteelta ilman ajastinta Toisto Toistaa Toiston valinnat Kuvan laadun säätäminen Kuvan ja äänen välisen viiveen säätäminen (AV SYNC) Toistaminen tallennettavan ohjelman alusta alkaen (Ajansiirtotoisto) (vain RDR-GX220) Aiemman tallennuksen toistaminen samalla kun tehdään uutta (samanaikainen tallennus ja toisto) (vain RDR-GX220) Nimikkeen/jakson/kappaleen tms. haku MP3-audiokappaleiden, JPEG-kuvatiedostojen ja DivX -videotiedostojen toistaminen MP3-audiotiedostoista, JPEG-kuvatiedostoista ja DivX-videotiedostoista MP3-audiokappaleet, JPEG-kuvatiedostot ja DivX-videotiedostot, joita tallennin voi toistaa Albumien, kappaleiden ja tiedostojen toistojärjestys Pyyhkiminen ja editointi Ennen editointia Nimikkeen pyyhkiminen ja editoiminen Useiden nimikkeiden pyyhkiminen (Pyyhi nimikkeet) Nimikkeen osan pyyhkiminen (A-B-pyyhintä) Jaksojen luominen manuaalisesti (vain RDR-GX220) Toistoluettelon luominen ja editoiminen (vain RDR-GX220) Toistoluettelon nimikkeen siirtäminen (Muuta järjestys) Useiden toistoluettelon nimikkeiden yhdistäminen (Yhdistä) Toistoluettelon nimikkeen jakaminen (Jaa) ,jatkuu 5

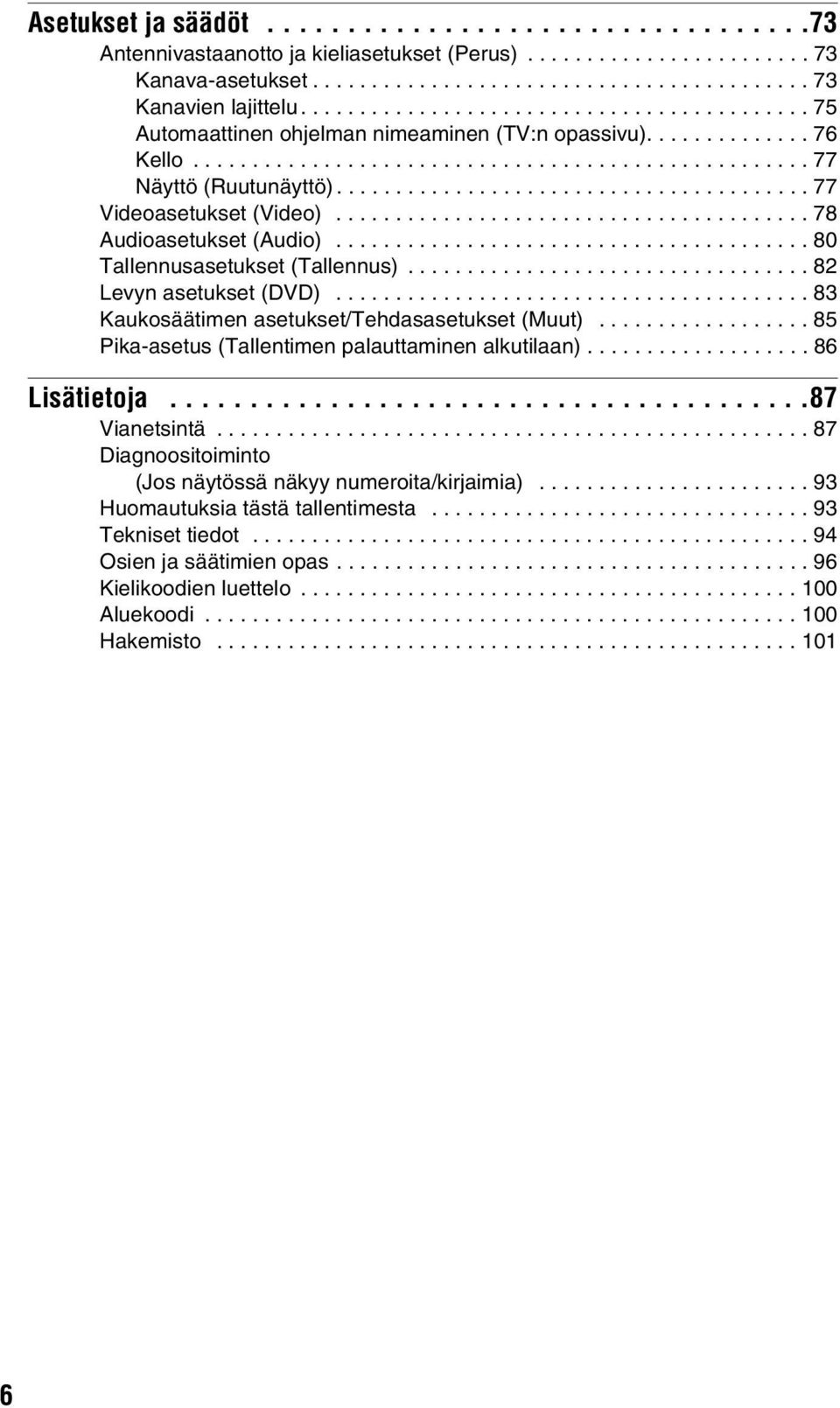

6 Asetukset ja säädöt Antennivastaanotto ja kieliasetukset (Perus) Kanava-asetukset Kanavien lajittelu Automaattinen ohjelman nimeaminen (TV:n opassivu) Kello Näyttö (Ruutunäyttö) Videoasetukset (Video) Audioasetukset (Audio) Tallennusasetukset (Tallennus) Levyn asetukset (DVD) Kaukosäätimen asetukset/tehdasasetukset (Muut) Pika-asetus (Tallentimen palauttaminen alkutilaan) Lisätietoja Vianetsintä Diagnoositoiminto (Jos näytössä näkyy numeroita/kirjaimia) Huomautuksia tästä tallentimesta Tekniset tiedot Osien ja säätimien opas Kielikoodien luettelo Aluekoodi Hakemisto

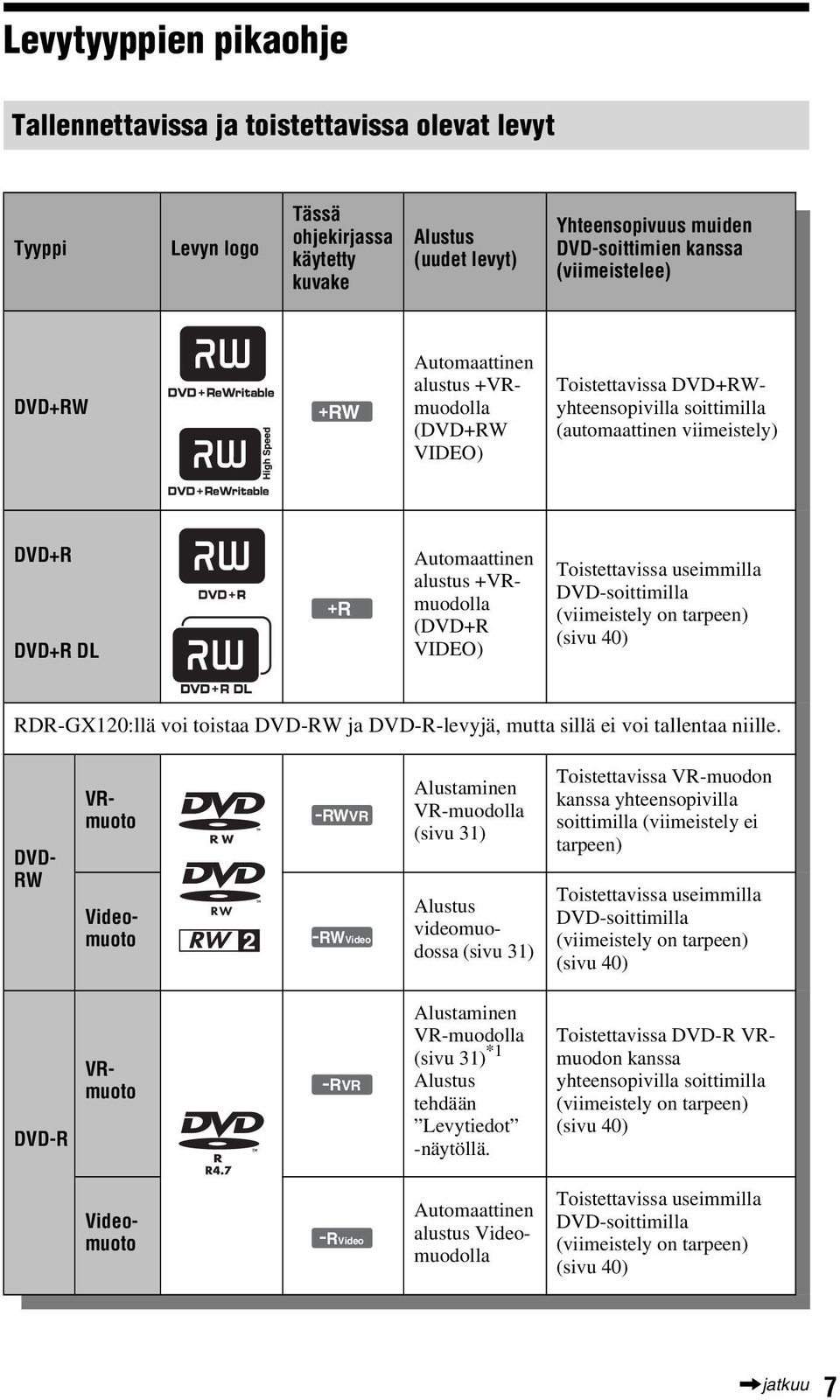

7 Levytyyppien pikaohje Tallennettavissa ja toistettavissa olevat levyt Tyyppi Levyn logo Tässä ohjekirjassa käytetty kuvake Alustus (uudet levyt) Yhteensopivuus muiden DVD-soittimien kanssa (viimeistelee) DVD+RW +RW Automaattinen alustus +VRmuodolla (DVD+RW VIDEO) Toistettavissa DVD+RWyhteensopivilla soittimilla (automaattinen viimeistely) DVD+R DVD+R DL +R Automaattinen alustus +VRmuodolla (DVD+R VIDEO) Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 40) RDR-GX120:llä voi toistaa DVD-RW ja DVD-R-levyjä, mutta sillä ei voi tallentaa niille. DVD- RW VRmuoto Videomuoto -RWVR -RWVideo Alustaminen VR-muodolla (sivu 31) Alustus videomuodossa (sivu 31) Toistettavissa VR-muodon kanssa yhteensopivilla soittimilla (viimeistely ei tarpeen) Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 40) DVD-R VRmuoto -RVR Alustaminen VR-muodolla (sivu 31) *1 Alustus tehdään Levytiedot -näytöllä. Toistettavissa DVD-R VRmuodon kanssa yhteensopivilla soittimilla (viimeistely on tarpeen) (sivu 40) Videomuoto -RVideo Automaattinen alustus Videomuodolla Toistettavissa useimmilla DVD-soittimilla (viimeistely on tarpeen) (sivu 40),jatkuu 7

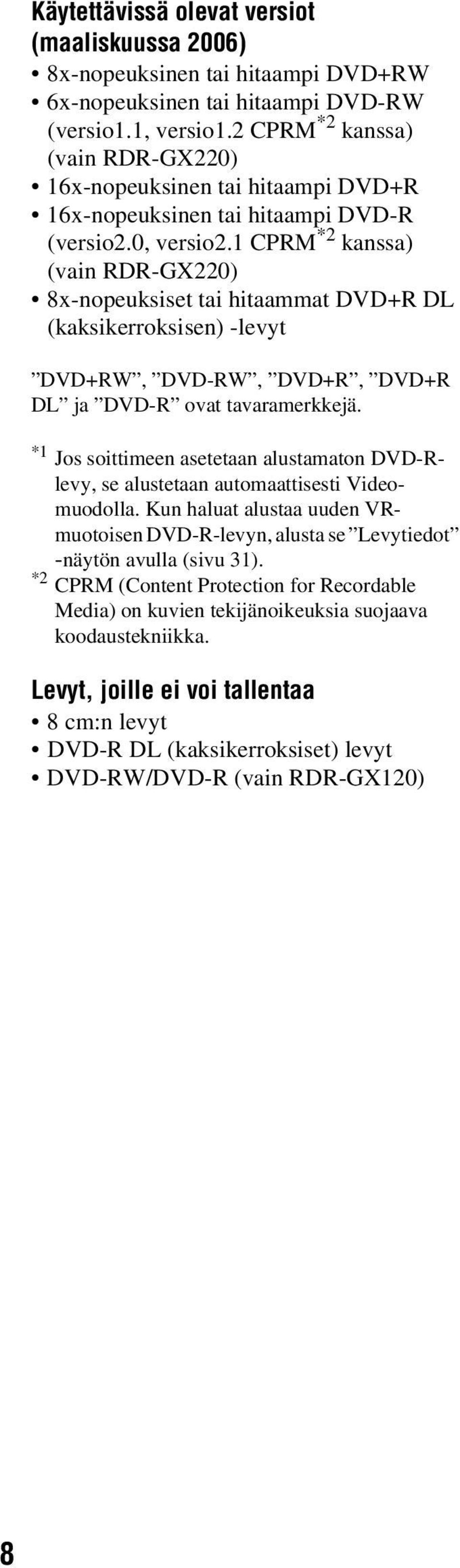

8 Käytettävissä olevat versiot (maaliskuussa 2006) 8x-nopeuksinen tai hitaampi DVD+RW 6x-nopeuksinen tai hitaampi DVD-RW (versio1.1, versio1.2 CPRM *2 kanssa) (vain RDR-GX220) 16x-nopeuksinen tai hitaampi DVD+R 16x-nopeuksinen tai hitaampi DVD-R (versio2.0, versio2.1 CPRM *2 kanssa) (vain RDR-GX220) 8x-nopeuksiset tai hitaammat DVD+R DL (kaksikerroksisen) -levyt DVD+RW, DVD-RW, DVD+R, DVD+R DL ja DVD-R ovat tavaramerkkejä. *1 Jos soittimeen asetetaan alustamaton DVD-Rlevy, se alustetaan automaattisesti Videomuodolla. Kun haluat alustaa uuden VRmuotoisen DVD-R-levyn, alusta se Levytiedot -näytön avulla (sivu 31). *2 CPRM (Content Protection for Recordable Media) on kuvien tekijänoikeuksia suojaava koodaustekniikka. Levyt, joille ei voi tallentaa 8 cm:n levyt DVD-R DL (kaksikerroksiset) levyt DVD-RW/DVD-R (vain RDR-GX120) 8

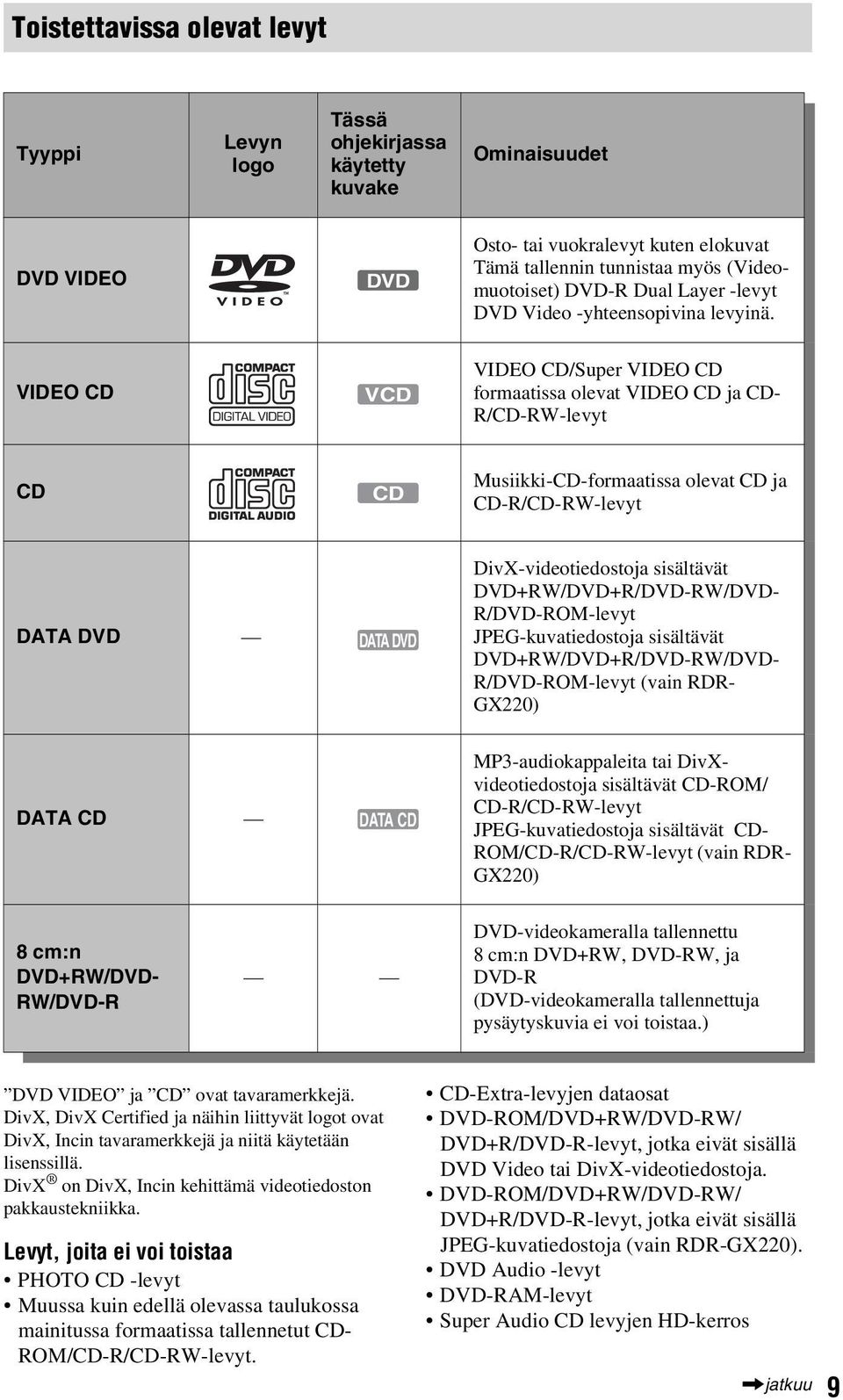

9 Toistettavissa olevat levyt Tyyppi Levyn logo Tässä ohjekirjassa käytetty kuvake Ominaisuudet DVD VIDEO DVD Osto- tai vuokralevyt kuten elokuvat Tämä tallennin tunnistaa myös (Videomuotoiset) DVD-R Dual Layer -levyt DVD Video -yhteensopivina levyinä. VIDEO CD VCD VIDEO CD/Super VIDEO CD formaatissa olevat VIDEO CD ja CD- R/CD-RW-levyt CD CD Musiikki-CD-formaatissa olevat CD ja CD-R/CD-RW-levyt DATA DVD DATA DVD DivX-videotiedostoja sisältävät DVD+RW/DVD+R/DVD-RW/DVD- R/DVD-ROM-levyt JPEG-kuvatiedostoja sisältävät DVD+RW/DVD+R/DVD-RW/DVD- R/DVD-ROM-levyt (vain RDR- GX220) DATA CD DATA CD MP3-audiokappaleita tai DivXvideotiedostoja sisältävät CD-ROM/ CD-R/CD-RW-levyt JPEG-kuvatiedostoja sisältävät CD- ROM/CD-R/CD-RW-levyt (vain RDR- GX220) 8 cm:n DVD+RW/DVD- RW/DVD-R DVD-videokameralla tallennettu 8 cm:n DVD+RW, DVD-RW, ja DVD-R (DVD-videokameralla tallennettuja pysäytyskuvia ei voi toistaa.) DVD VIDEO ja CD ovat tavaramerkkejä. DivX, DivX Certified ja näihin liittyvät logot ovat DivX, Incin tavaramerkkejä ja niitä käytetään lisenssillä. DivX on DivX, Incin kehittämä videotiedoston pakkaustekniikka. Levyt, joita ei voi toistaa PHOTO CD -levyt Muussa kuin edellä olevassa taulukossa mainitussa formaatissa tallennetut CD- ROM/CD-R/CD-RW-levyt. CD-Extra-levyjen dataosat DVD-ROM/DVD+RW/DVD-RW/ DVD+R/DVD-R-levyt, jotka eivät sisällä DVD Video tai DivX-videotiedostoja. DVD-ROM/DVD+RW/DVD-RW/ DVD+R/DVD-R-levyt, jotka eivät sisällä JPEG-kuvatiedostoja (vain RDR-GX220). DVD Audio -levyt DVD-RAM-levyt Super Audio CD levyjen HD-kerros,jatkuu 9

10 Eri aluekoodin DVD VIDEO -levyt (sivu 10). Toisella tallentimella tallennetut DVDlevyt, joita ei ole alustettu oikein. Tallennettavien olevien nimikkeiden enimmäismäärä Levy Nimikkeiden lukumäärä* DVD-RW/DVD-R 99 (vain RDR-GX220) DVD+RW/DVD+R 49 DVD+R DL 49 * Yksittäisen nimikkeen enimmäispituus on kahdeksan tuntia. Huomautus DVD VIDEO/VIDEO CD levyjen toistotoiminnoista Jotkin DVD VIDEO/VIDEO CD levyjen toiminnoista voivat olla ohjelman tekijän tietoisesti asettamia. Koska tämä tallennin toistaa DVD VIDEO/VIDEO CD levyt ohjelman tekijän suunnittelemalla tavalla, jotkin toistotoiminnot eivät ehkä ole käytettävissä. Katso DVD VIDEO/VIDEO CD -levyn mukana toimitettuja ohjeita. Aluekoodi (vain DVD VIDEO) Tallentimen taakse on painettu aluekoodi, ja tallennin toistaa vain samalla aluekoodilla varustetut DVD VIDEO levyt (vain toisto). Tämä järjestelmä suojaa tekijänoikeuksia. Myös ALL -merkinnällä varustetut DVD VIDEO levyt voi toistaa tällä tallentimella. Jos toistetaan muuta DVD VIDEO levyä, viesti Aluekoodi estää toiston. näkyy televisioruudulla. DVD VIDEO levystä riippuen sillä ei ehkä ole lainkaan aluekoodia, vaikka DVD VIDEO levyn toisto on estetty aluerajoituksilla. Aluekoodi Tekijänoikeussuojauksella varustetut levyt Tämä tuote on tarkoitettu Compact Disc (CD) -standardin mukaisten levyjen soittamiseen. Viime aikoina jotkin levy-yhyiöt ovat tuoneet markkinoille levyjä, jotka on koodattu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia, eikä niitä voi välttämättä soittaa tällä tuotteella. DualDisc-levyjä koskeva huomautus DualDisc-levy on kaksipuolinen levy, jonka toisella puolella on tallennettu DVD-aineisto ja toisella puolella digitaalinen ääniaineisto. Koska ääniaineiston puoli ei ole Compact Disc (CD) -standardin mukainen, emme voi taata, että tuote on toistettavissa. b Huomautuksia Joitakin DVD+RW/DVD+R, DVD-RW/DVD-R tai CD-RW/CD-R levyjä ei voi toistaa tällä tallentimella johtuen levyn tallennuslaadusta tai fyysisestä kunnosta tai tallennuslaitteen ja luontiohjelman ominaisuuksista. Levyä ei voi toistaa, jos sitä ei ole viimeistelty oikein. Katso tarkemmat tiedot tallennuslaitteen käyttöohjeista. Samalla DVD-RW-levyllä ei voi käyttää sekaisin VR-muotoa ja Video-muotoa. Jos haluat vaihtaa levyn formaattia, alusta levy (sivu 42). Huomaa, että levyn sisältö pyyhkiytyy alustettaessa uudelleen. Tallentamiseen käytettävä aika ei lyhene, vaikka käytettäisiin suurinopeuksista levyä. Suosittelemme sellaisten levyjen käyttöä, joiden pakkauksessa on merkintä Videokäyttöön. Muilla DVD-laitteilla tehtyjä tallennuksia sisältäville DVD+R, DVD-R ja DVD-RW (Video-muoto) levyille ei voi tehdä uusia tallennuksia. Joissain tapauksissa muilla DVD-laitteilla tehtyjä tallennuksia sisältäville DVD+RW levyille ei ehkä voi tehdä uusia tallennuksia. Huomaa, että tämä tallennin kirjoittaa DVD-valikon uudelleen, kun lisätään uusi tallennus. Muulla DVD-laitteella tehtyjä DVD+RW, DVD- RW (Video-muoto), DVD+R ja DVD-R levyllä olevia tallennuksia ei voi editoida. Jos levyllä on tietokoneen tietoja, joita tämä tallennin ei tunnista, tiedot voivat pyyhkiytyä. Levystä riippuen joillekin tallennuskelpoisille levyille ei voi tallentaa. 10

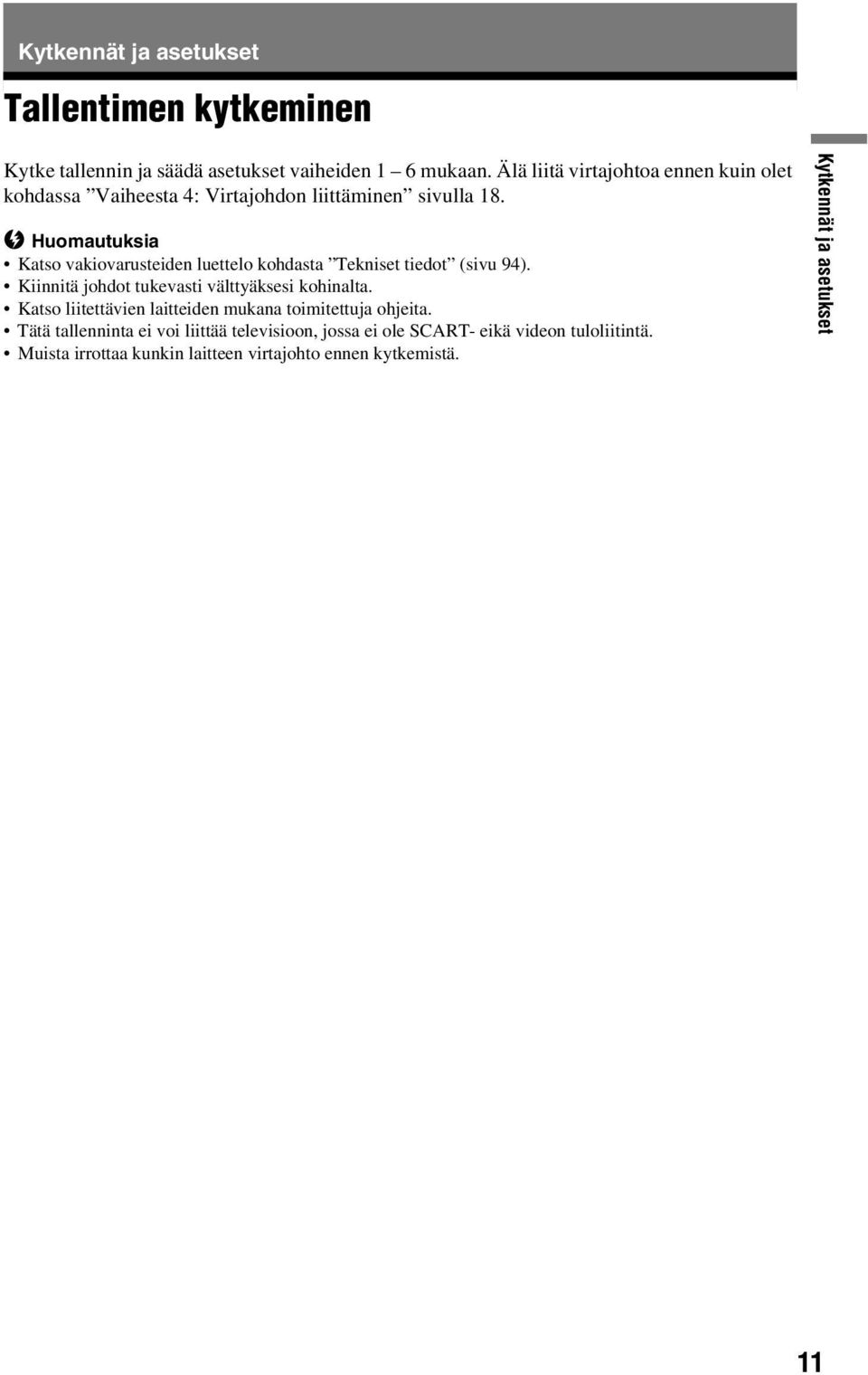

11 Kytkennät ja asetukset Tallentimen kytkeminen Kytke tallennin ja säädä asetukset vaiheiden 1 6 mukaan. Älä liitä virtajohtoa ennen kuin olet kohdassa Vaiheesta 4: Virtajohdon liittäminen sivulla 18. b Huomautuksia Katso vakiovarusteiden luettelo kohdasta Tekniset tiedot (sivu 94). Kiinnitä johdot tukevasti välttyäksesi kohinalta. Katso liitettävien laitteiden mukana toimitettuja ohjeita. Tätä tallenninta ei voi liittää televisioon, jossa ei ole SCART- eikä videon tuloliitintä. Muista irrottaa kunkin laitteen virtajohto ennen kytkemistä. Kytkennät ja asetukset 11

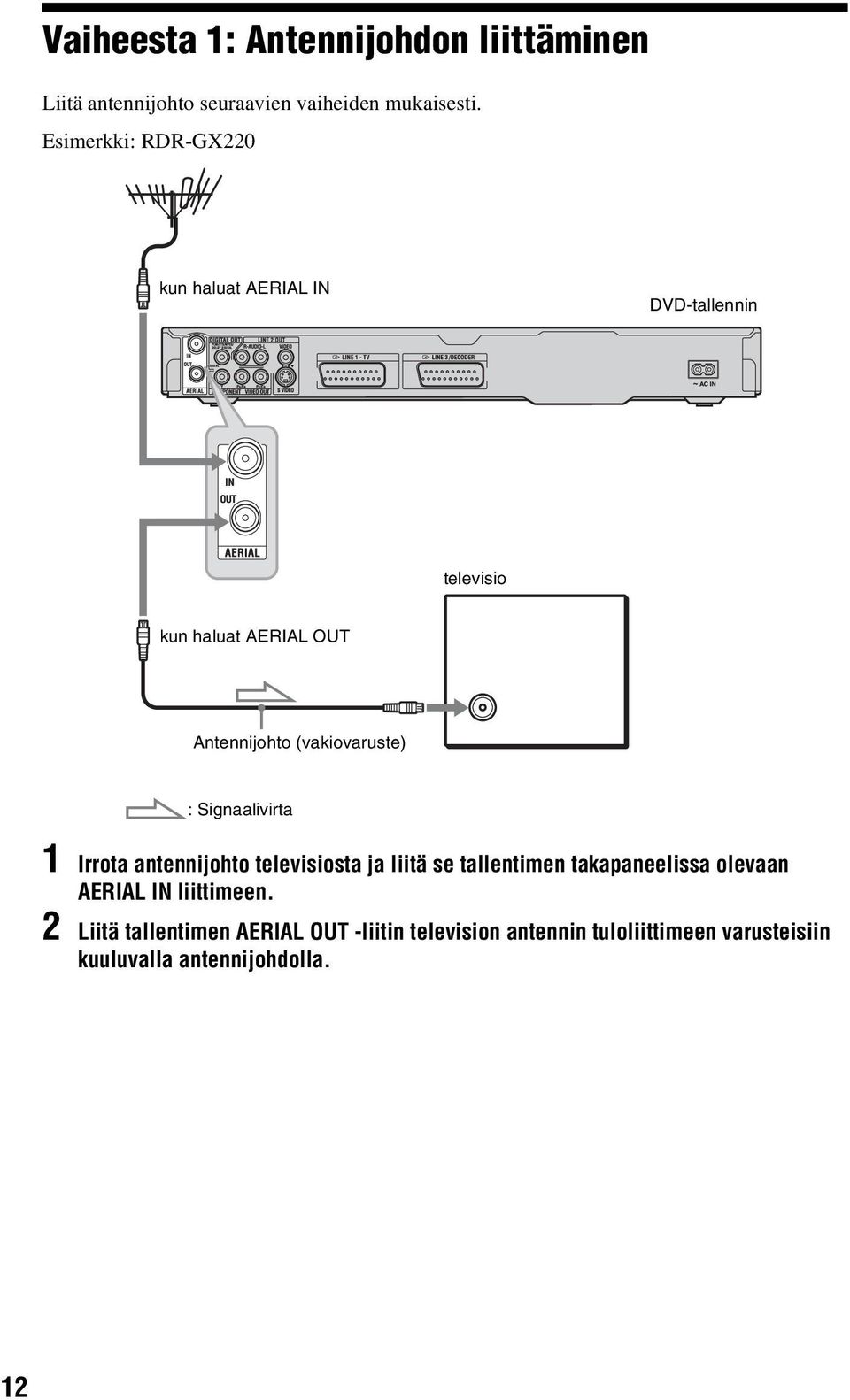

12 Vaiheesta 1: Antennijohdon liittäminen Liitä antennijohto seuraavien vaiheiden mukaisesti. Esimerkki: RDR-GX220 kun haluat AERIAL IN DVD-tallennin televisio kun haluat AERIAL OUT Antennijohto (vakiovaruste) : Signaalivirta 1 Irrota antennijohto televisiosta ja liitä se tallentimen takapaneelissa olevaan AERIAL IN liittimeen. 2 Liitä tallentimen AERIAL OUT -liitin television antennin tuloliittimeen varusteisiin kuuluvalla antennijohdolla. 12

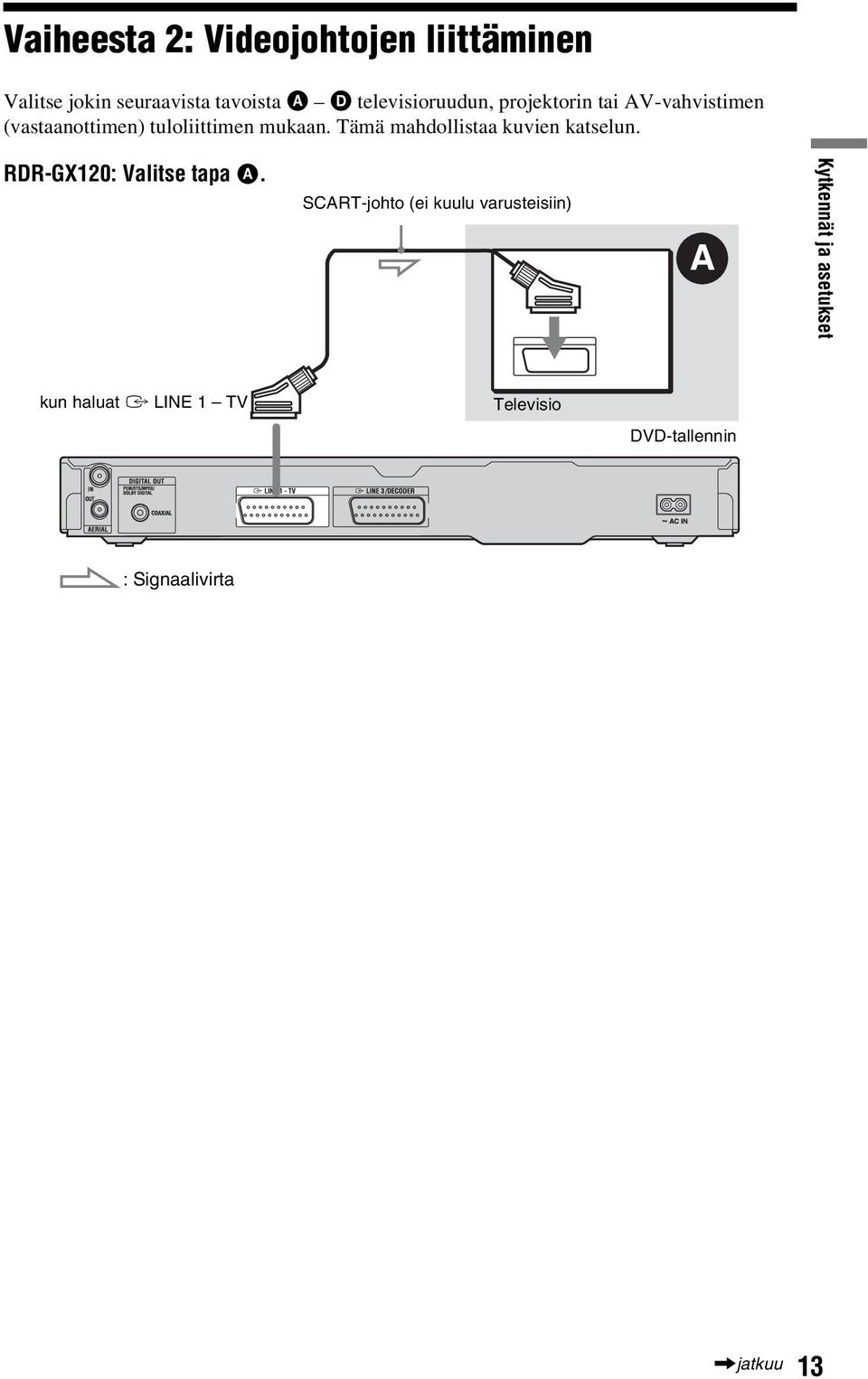

13 Vaiheesta 2: Videojohtojen liittäminen Valitse jokin seuraavista tavoista A D televisioruudun, projektorin tai AV-vahvistimen (vastaanottimen) tuloliittimen mukaan. Tämä mahdollistaa kuvien katselun. RDR-GX120: Valitse tapa A. SCART-johto (ei kuulu varusteisiin) A Kytkennät ja asetukset kun haluat i LINE 1 TV Televisio DVD-tallennin : Signaalivirta,jatkuu 13

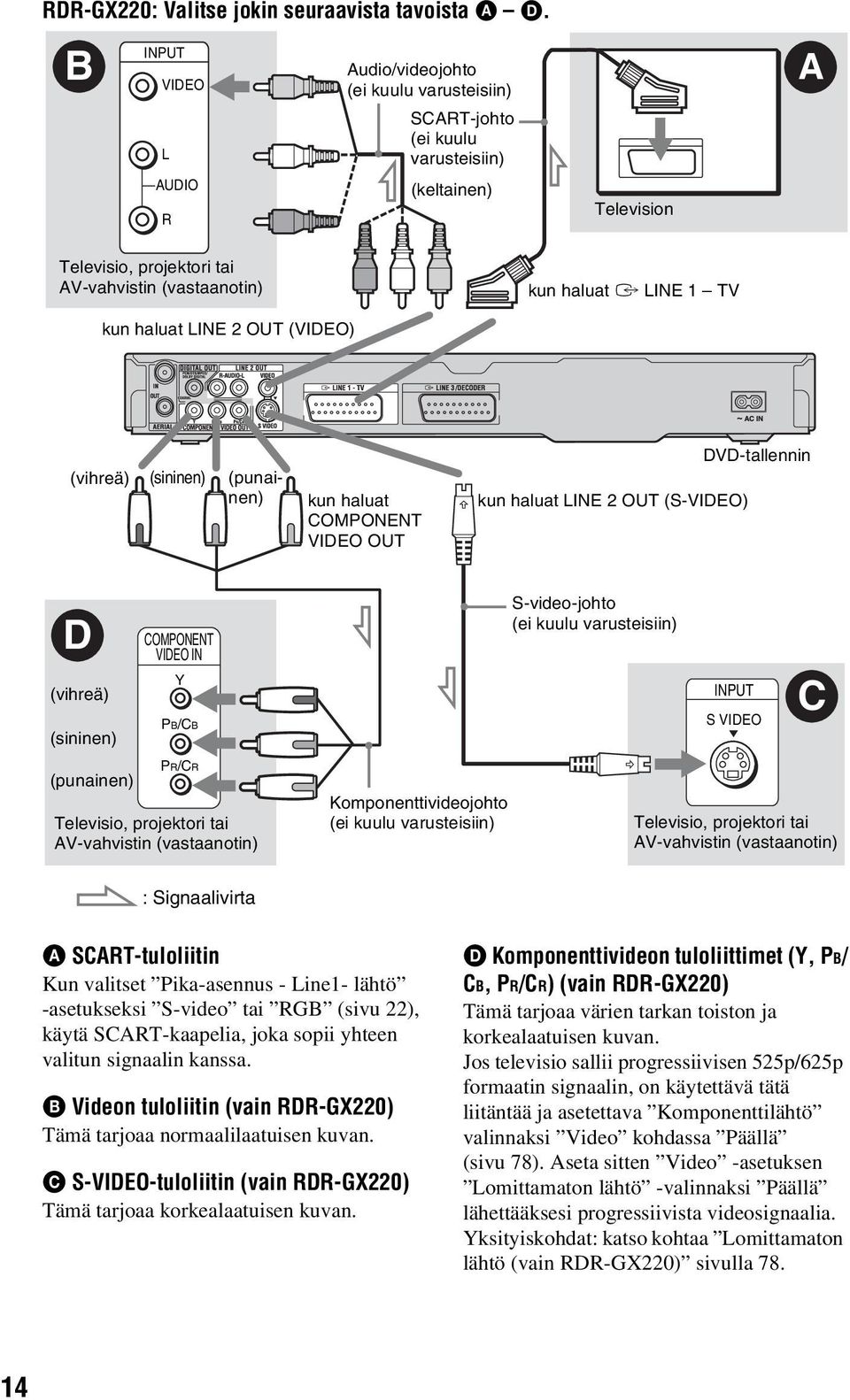

14 RDR-GX220: Valitse jokin seuraavista tavoista A D. B INPUT VIDEO L AUDIO R Audio/videojohto (ei kuulu varusteisiin) SCART-johto (ei kuulu varusteisiin) (keltainen) Television A Televisio, projektori tai AV-vahvistin (vastaanotin) kun haluat i LINE 1 TV kun haluat LINE 2 OUT (VIDEO) (vihreä) (sininen) (punainen) kun haluat COMPONENT VIDEO OUT kun haluat LINE 2 OUT (S-VIDEO) DVD-tallennin D (vihreä) (sininen) COMPONENT VIDEO IN Y PB/CB S-video-johto (ei kuulu varusteisiin) INPUT S VIDEO C (punainen) PR/CR Televisio, projektori tai AV-vahvistin (vastaanotin) Komponenttivideojohto (ei kuulu varusteisiin) Televisio, projektori tai AV-vahvistin (vastaanotin) : Signaalivirta A SCART-tuloliitin Kun valitset Pika-asennus - Line1- lähtö -asetukseksi S-video tai RGB (sivu 22), käytä SCART-kaapelia, joka sopii yhteen valitun signaalin kanssa. B Videon tuloliitin (vain RDR-GX220) Tämä tarjoaa normaalilaatuisen kuvan. C S-VIDEO-tuloliitin (vain RDR-GX220) Tämä tarjoaa korkealaatuisen kuvan. D Komponenttivideon tuloliittimet (Y, PB/ CB, PR/CR) (vain RDR-GX220) Tämä tarjoaa värien tarkan toiston ja korkealaatuisen kuvan. Jos televisio sallii progressiivisen 525p/625p formaatin signaalin, on käytettävä tätä liitäntää ja asetettava Komponenttilähtö valinnaksi Video kohdassa Päällä (sivu 78). Aseta sitten Video -asetuksen Lomittamaton lähtö -valinnaksi Päällä lähettääksesi progressiivista videosignaalia. Yksityiskohdat: katso kohtaa Lomittamaton lähtö (vain RDR-GX220) sivulla

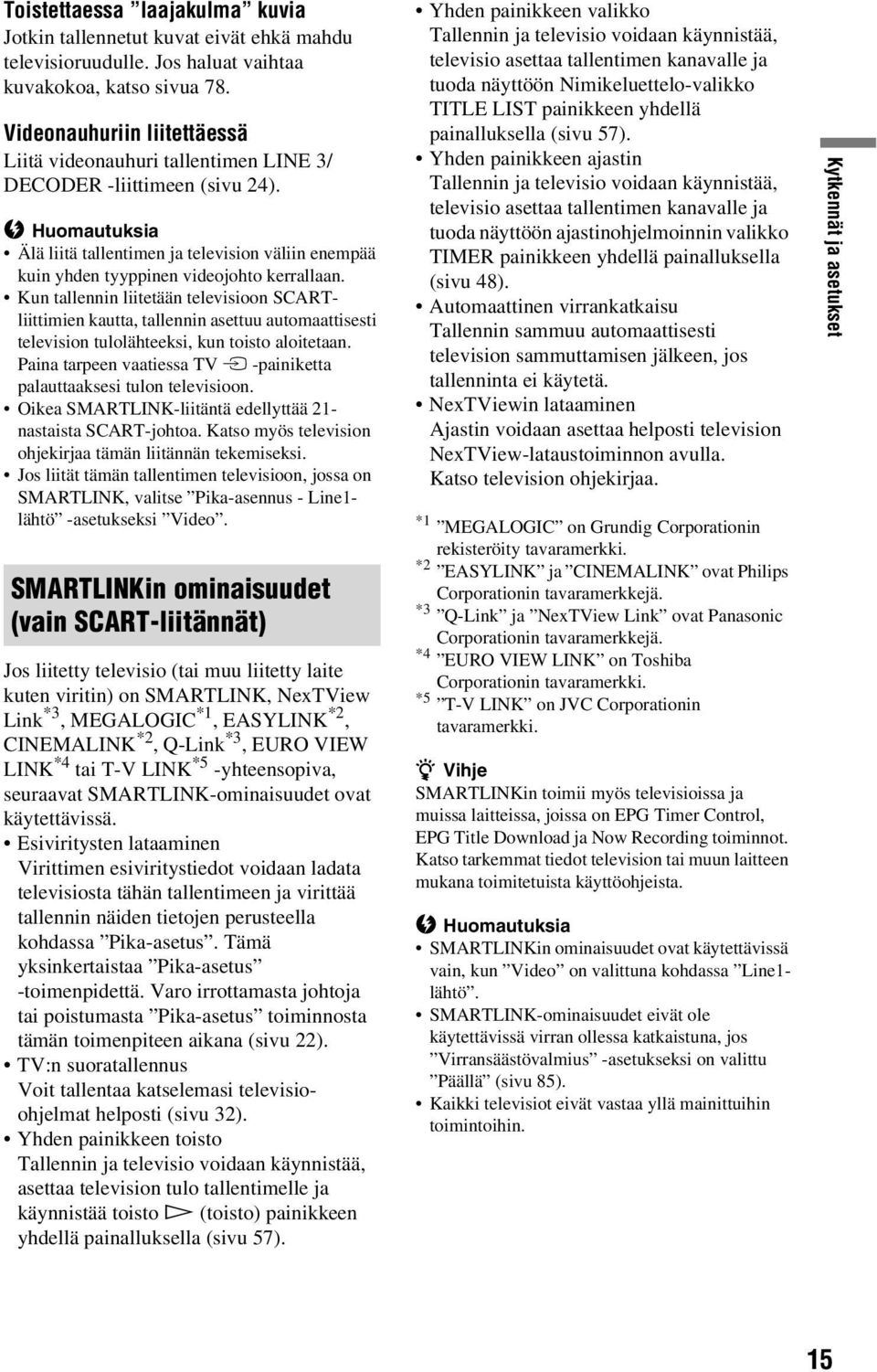

15 Toistettaessa laajakulma kuvia Jotkin tallennetut kuvat eivät ehkä mahdu televisioruudulle. Jos haluat vaihtaa kuvakokoa, katso sivua 78. Videonauhuriin liitettäessä Liitä videonauhuri tallentimen LINE 3/ DECODER -liittimeen (sivu 24). b Huomautuksia Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. Kun tallennin liitetään televisioon SCARTliittimien kautta, tallennin asettuu automaattisesti television tulolähteeksi, kun toisto aloitetaan. Paina tarpeen vaatiessa TV t -painiketta palauttaaksesi tulon televisioon. Oikea SMARTLINK-liitäntä edellyttää 21- nastaista SCART-johtoa. Katso myös television ohjekirjaa tämän liitännän tekemiseksi. Jos liität tämän tallentimen televisioon, jossa on SMARTLINK, valitse Pika-asennus - Line1- lähtö -asetukseksi Video. SMARTLINKin ominaisuudet (vain SCART-liitännät) Jos liitetty televisio (tai muu liitetty laite kuten viritin) on SMARTLINK, NexTView Link *3, MEGALOGIC *1, EASYLINK *2, CINEMALINK *2, Q-Link *3, EURO VIEW LINK *4 tai T-V LINK *5 -yhteensopiva, seuraavat SMARTLINK-ominaisuudet ovat käytettävissä. Esiviritysten lataaminen Virittimen esiviritystiedot voidaan ladata televisiosta tähän tallentimeen ja virittää tallennin näiden tietojen perusteella kohdassa Pika-asetus. Tämä yksinkertaistaa Pika-asetus -toimenpidettä. Varo irrottamasta johtoja tai poistumasta Pika-asetus toiminnosta tämän toimenpiteen aikana (sivu 22). TV:n suoratallennus Voit tallentaa katselemasi televisioohjelmat helposti (sivu 32). Yhden painikkeen toisto Tallennin ja televisio voidaan käynnistää, asettaa television tulo tallentimelle ja käynnistää toisto H (toisto) painikkeen yhdellä painalluksella (sivu 57). Yhden painikkeen valikko Tallennin ja televisio voidaan käynnistää, televisio asettaa tallentimen kanavalle ja tuoda näyttöön Nimikeluettelo-valikko TITLE LIST painikkeen yhdellä painalluksella (sivu 57). Yhden painikkeen ajastin Tallennin ja televisio voidaan käynnistää, televisio asettaa tallentimen kanavalle ja tuoda näyttöön ajastinohjelmoinnin valikko TIMER painikkeen yhdellä painalluksella (sivu 48). Automaattinen virrankatkaisu Tallennin sammuu automaattisesti television sammuttamisen jälkeen, jos tallenninta ei käytetä. NexTViewin lataaminen Ajastin voidaan asettaa helposti television NexTView-lataustoiminnon avulla. Katso television ohjekirjaa. *1 MEGALOGIC on Grundig Corporationin rekisteröity tavaramerkki. *2 EASYLINK ja CINEMALINK ovat Philips Corporationin tavaramerkkejä. *3 Q-Link ja NexTView Link ovat Panasonic Corporationin tavaramerkkejä. *4 EURO VIEW LINK on Toshiba Corporationin tavaramerkki. *5 T-V LINK on JVC Corporationin tavaramerkki. z Vihje SMARTLINKin toimii myös televisioissa ja muissa laitteissa, joissa on EPG Timer Control, EPG Title Download ja Now Recording toiminnot. Katso tarkemmat tiedot television tai muun laitteen mukana toimitetuista käyttöohjeista. b Huomautuksia SMARTLINKin ominaisuudet ovat käytettävissä vain, kun Video on valittuna kohdassa Line1- lähtö. SMARTLINK-ominaisuudet eivät ole käytettävissä virran ollessa katkaistuna, jos Virransäästövalmius -asetukseksi on valittu Päällä (sivu 85). Kaikki televisiot eivät vastaa yllä mainittuihin toimintoihin. Kytkennät ja asetukset 15

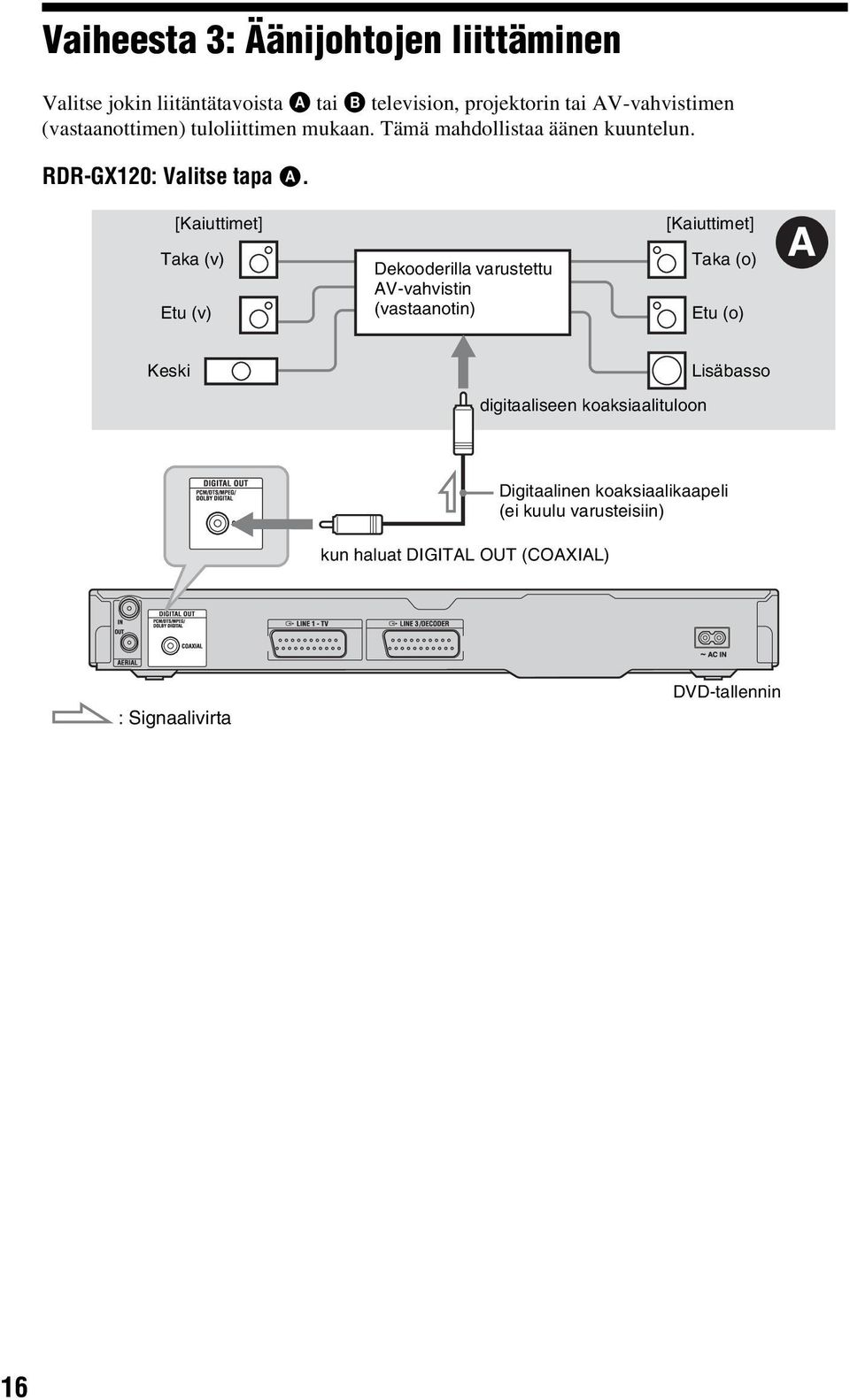

16 Vaiheesta 3: Äänijohtojen liittäminen Valitse jokin liitäntätavoista A tai B television, projektorin tai AV-vahvistimen (vastaanottimen) tuloliittimen mukaan. Tämä mahdollistaa äänen kuuntelun. RDR-GX120: Valitse tapa A. [Kaiuttimet] Taka (v) Etu (v) Dekooderilla varustettu AV-vahvistin (vastaanotin) [Kaiuttimet] Taka (o) Etu (o) A Keski digitaaliseen koaksiaalituloon Lisäbasso kun haluat DIGITAL OUT (COAXIAL) Digitaalinen koaksiaalikaapeli (ei kuulu varusteisiin) : Signaalivirta DVD-tallennin 16

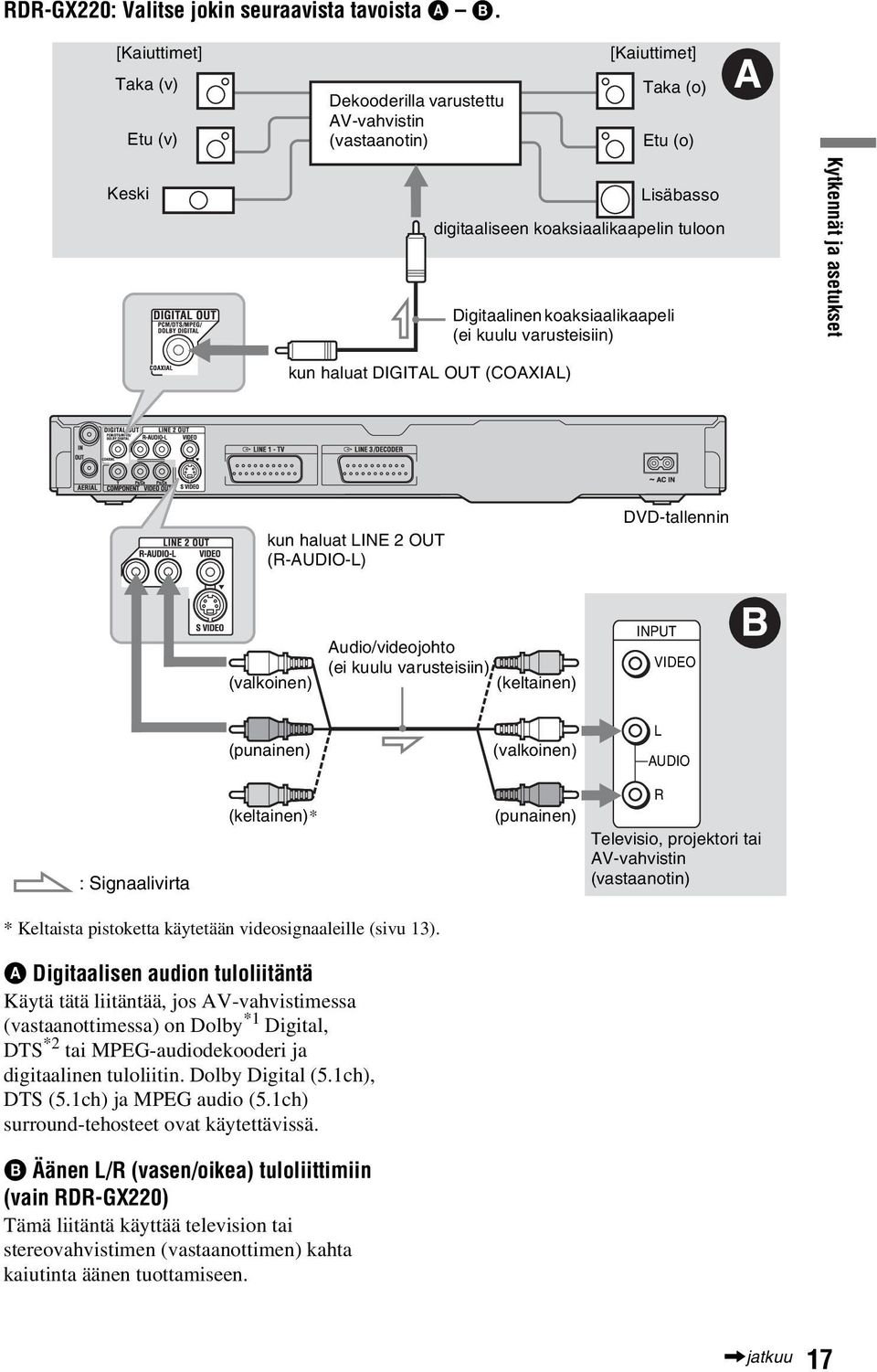

17 RDR-GX220: Valitse jokin seuraavista tavoista A B. [Kaiuttimet] Taka (v) Etu (v) Dekooderilla varustettu AV-vahvistin (vastaanotin) [Kaiuttimet] Taka (o) Etu (o) A Keski Digitaalinen koaksiaalikaapeli (ei kuulu varusteisiin) Lisäbasso digitaaliseen koaksiaalikaapelin tuloon Kytkennät ja asetukset kun haluat DIGITAL OUT (COAXIAL) kun haluat LINE 2 OUT (R-AUDIO-L) DVD-tallennin (valkoinen) Audio/videojohto (ei kuulu varusteisiin) (keltainen) INPUT VIDEO B (punainen) (valkoinen) L AUDIO : Signaalivirta (keltainen)* (punainen) R Televisio, projektori tai AV-vahvistin (vastaanotin) * Keltaista pistoketta käytetään videosignaaleille (sivu 13). A Digitaalisen audion tuloliitäntä Käytä tätä liitäntää, jos AV-vahvistimessa (vastaanottimessa) on Dolby *1 Digital, DTS *2 tai MPEG-audiodekooderi ja digitaalinen tuloliitin. Dolby Digital (5.1ch), DTS (5.1ch) ja MPEG audio (5.1ch) surround-tehosteet ovat käytettävissä. B Äänen L/R (vasen/oikea) tuloliittimiin (vain RDR-GX220) Tämä liitäntä käyttää television tai stereovahvistimen (vastaanottimen) kahta kaiutinta äänen tuottamiseen.,jatkuu 17

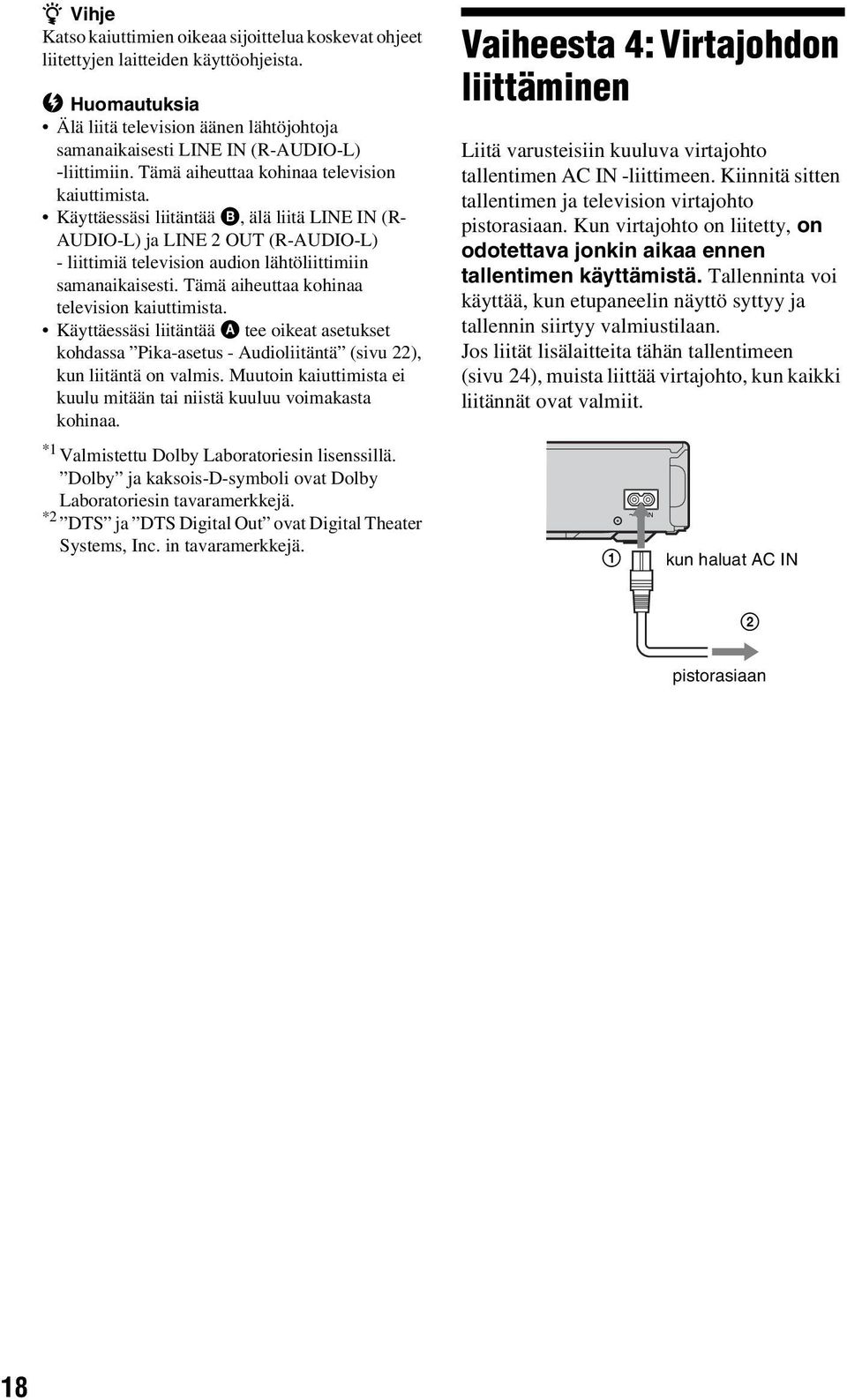

18 z Vihje Katso kaiuttimien oikeaa sijoittelua koskevat ohjeet liitettyjen laitteiden käyttöohjeista. b Huomautuksia Älä liitä television äänen lähtöjohtoja samanaikaisesti LINE IN (R-AUDIO-L) -liittimiin. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää B, älä liitä LINE IN (R- AUDIO-L) ja LINE 2 OUT (R-AUDIO-L) - liittimiä television audion lähtöliittimiin samanaikaisesti. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää A tee oikeat asetukset kohdassa Pika-asetus - Audioliitäntä (sivu 22), kun liitäntä on valmis. Muutoin kaiuttimista ei kuulu mitään tai niistä kuuluu voimakasta kohinaa. *1 Valmistettu Dolby Laboratoriesin lisenssillä. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. *2 DTS ja DTS Digital Out ovat Digital Theater Systems, Inc. in tavaramerkkejä. Vaiheesta 4: Virtajohdon liittäminen Liitä varusteisiin kuuluva virtajohto tallentimen AC IN -liittimeen. Kiinnitä sitten tallentimen ja television virtajohto pistorasiaan. Kun virtajohto on liitetty, on odotettava jonkin aikaa ennen tallentimen käyttämistä. Tallenninta voi käyttää, kun etupaneelin näyttö syttyy ja tallennin siirtyy valmiustilaan. Jos liität lisälaitteita tähän tallentimeen (sivu 24), muista liittää virtajohto, kun kaikki liitännät ovat valmiit. 1 ~ AC IN kun haluat AC IN 2 pistorasiaan 18

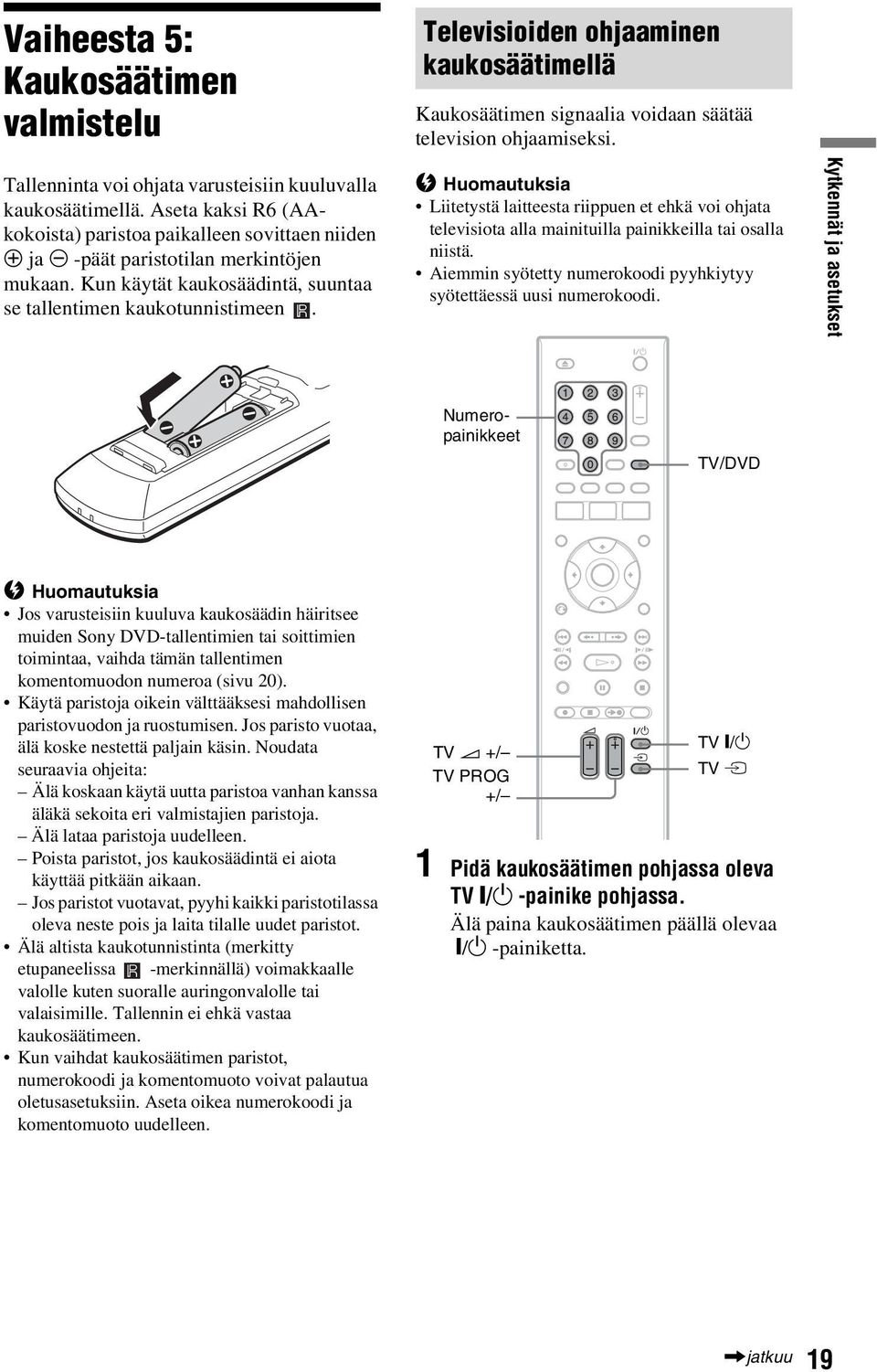

19 Vaiheesta 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Kaukosäätimen signaalia voidaan säätää television ohjaamiseksi. Tallenninta voi ohjata varusteisiin kuuluvalla kaukosäätimellä. Aseta kaksi R6 (AAkokoista) paristoa paikalleen sovittaen niiden 3 ja # -päät paristotilan merkintöjen mukaan. Kun käytät kaukosäädintä, suuntaa se tallentimen kaukotunnistimeen. b Huomautuksia Liitetystä laitteesta riippuen et ehkä voi ohjata televisiota alla mainituilla painikkeilla tai osalla niistä. Aiemmin syötetty numerokoodi pyyhkiytyy syötettäessä uusi numerokoodi. Kytkennät ja asetukset Numeropainikkeet TV/DVD b Huomautuksia Jos varusteisiin kuuluva kaukosäädin häiritsee muiden Sony DVD-tallentimien tai soittimien toimintaa, vaihda tämän tallentimen komentomuodon numeroa (sivu 20). Käytä paristoja oikein välttääksesi mahdollisen paristovuodon ja ruostumisen. Jos paristo vuotaa, älä koske nestettä paljain käsin. Noudata seuraavia ohjeita: Älä koskaan käytä uutta paristoa vanhan kanssa äläkä sekoita eri valmistajien paristoja. Älä lataa paristoja uudelleen. Poista paristot, jos kaukosäädintä ei aiota käyttää pitkään aikaan. Jos paristot vuotavat, pyyhi kaikki paristotilassa oleva neste pois ja laita tilalle uudet paristot. Älä altista kaukotunnistinta (merkitty etupaneelissa -merkinnällä) voimakkaalle valolle kuten suoralle auringonvalolle tai valaisimille. Tallennin ei ehkä vastaa kaukosäätimeen. Kun vaihdat kaukosäätimen paristot, numerokoodi ja komentomuoto voivat palautua oletusasetuksiin. Aseta oikea numerokoodi ja komentomuoto uudelleen. TV 2 +/ TV PROG +/ TV [/1 TV t 1 Pidä kaukosäätimen pohjassa oleva TV [/1 -painike pohjassa. Älä paina kaukosäätimen päällä olevaa [/1 -painiketta.,jatkuu 19

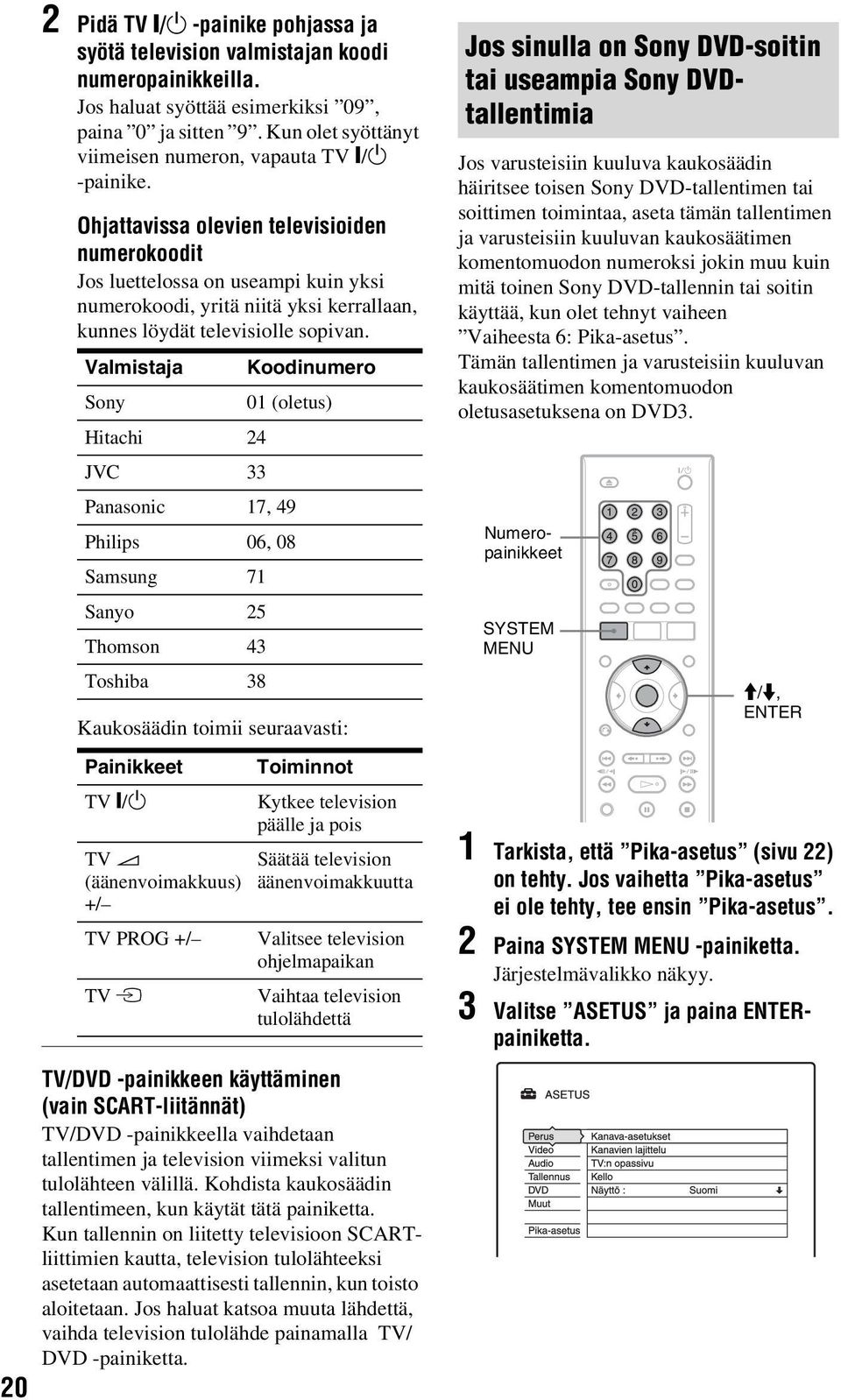

20 20 2 Pidä TV [/1 -painike pohjassa ja syötä television valmistajan koodi numeropainikkeilla. Jos haluat syöttää esimerkiksi 09, paina 0 ja sitten 9. Kun olet syöttänyt viimeisen numeron, vapauta TV [/1 -painike. Ohjattavissa olevien televisioiden numerokoodit Jos luettelossa on useampi kuin yksi numerokoodi, yritä niitä yksi kerrallaan, kunnes löydät televisiolle sopivan. Valmistaja Koodinumero Sony 01 (oletus) Hitachi 24 JVC 33 Panasonic 17, 49 Philips 06, 08 Samsung 71 Sanyo 25 Thomson 43 Toshiba 38 Kaukosäädin toimii seuraavasti: Painikkeet TV [/1 TV 2 (äänenvoimakkuus) +/ TV PROG +/ TV t Toiminnot Kytkee television päälle ja pois Säätää television äänenvoimakkuutta Valitsee television ohjelmapaikan Vaihtaa television tulolähdettä TV/DVD -painikkeen käyttäminen (vain SCART-liitännät) TV/DVD -painikkeella vaihdetaan tallentimen ja television viimeksi valitun tulolähteen välillä. Kohdista kaukosäädin tallentimeen, kun käytät tätä painiketta. Kun tallennin on liitetty televisioon SCARTliittimien kautta, television tulolähteeksi asetetaan automaattisesti tallennin, kun toisto aloitetaan. Jos haluat katsoa muuta lähdettä, vaihda television tulolähde painamalla TV/ DVD -painiketta. Jos varusteisiin kuuluva kaukosäädin häiritsee toisen Sony DVD-tallentimen tai soittimen toimintaa, aseta tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon numeroksi jokin muu kuin mitä toinen Sony DVD-tallennin tai soitin käyttää, kun olet tehnyt vaiheen Vaiheesta 6: Pika-asetus. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on DVD3. Jos sinulla on Sony DVD-soitin tai useampia Sony DVDtallentimia Numeropainikkeet SYSTEM MENU M/m, ENTER 1 Tarkista, että Pika-asetus (sivu 22) on tehty. Jos vaihetta Pika-asetus ei ole tehty, tee ensin Pika-asetus. 2 Paina SYSTEM MENU -painiketta. Järjestelmävalikko näkyy. 3 Valitse ASETUS ja paina ENTERpainiketta.

21 4 Valitse Muut ja paina ENTERpainiketta. 5 Valitse Komentomuoto ja paina ENTER-painiketta. Tallentimen komentomuodon tarkistaminen Paina tallentimen x, kun tallentimesta on katkaistu virta. Tallentimen komentomuoto näkyy etupaneelin näytössä. Jos tallentimen komentomuotoa ei ole muutettu, aseta kaukosäätimen komentomuodoksi oletusasetus DVD3. Tätä tallenninta ei voi ohjata, jos kaukosäätimen komentomuodoksi on muutettu DVD1 tai DVD2. Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Kytkennät ja asetukset Tallentimen ohjelmapaikkoja voidaan muuttaa numeropainikkeilla. 6 Valitse komentomuoto (DVD1, DVD2 tai DVD3) ja paina ENTER-painiketta. 7 Aseta kaukosäätimen komentomuoto siten, että se vastaa edellä tallentimelle asetettua komentomuotoa. Aseta kaukosäätimen komentomuoto tekemällä seuraavat vaiheet. 1 Pidä ENTER pohjassa. 2 Pidä ENTER pohjassa ja syötä komentomuodon numerokoodi numeropainikkeiden avulla. Komentomuoto Koodinumero DVD1 numeropainike 1 DVD2 numeropainike 2 DVD3 numeropainike 3 3 Pidä sekä numero- että ENTERpainike samanaikaisesti pohjassa yli kolmen sekunnin ajan. Numeropainikkeet, SET* * vain RDR-GX120 ENTER Esimerkki: kanavaa 50 varten Paina 5, 0 ja sitten ENTER (RDR- GX220) tai SET (RDR-GX120). 21

22 Vaiheesta 6: Pikaasetus Tee perussäädöt kohdan Pika-asetus mukaisten ruudulla olevien ohjeiden mukaan. O RETURN [/1 </M/m/,, ENTER TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudulla. Alkuasetuksia koskeva ilmoitus näkyy. Jos tätä ilmoitusta ei näy, valitse Pikaasetus järjestelmävalikon ( Asetukset ja säädöt sivulla 73) kohdasta ASETUS. 2 Paina ENTER-painiketta. Tee seuraavat asetukset noudattamalla ruudun ohjeita. Pika-asetus - Näyttö Valitse näyttöruudun kieli. Pika-asetus - Viritin Valitse maa/alue tai kieli. Ohjelmapaikat järjestetään valitsemasi maan/alueen mukaan. Jos haluat asettaa ohjelmapaikat käsin, katso sivua 73. Jos asut ranskankielisessä maassa, joka ei näy luettelossa, valitse ELSE -English. Pika-asetus - Kello Tallennin hakee automaattisesti kellosignaalin. Jos kellosignaalia ei löydy, aseta kellonaika manuaalisesti </M/m/,, avulla. Paina sitten ENTER-painiketta. Pika-asetus - TV:n tyyppi (sivu 78) Jos käytössä on laajakulmatelevisio, valitse 16:9. Jos käytössä on tavallinen televisio, valitse joko 4:3 Letter Box (kutista näytön mukaan) tai 4:3 Pan Scan (venytä näytön mukaan). Tämä määrittää, kuinka laajakulmakuvat näkyvät televisiolla. Pika-asetus - Komponenttilähtö (vain RDR-GX220) Jos käytät COMPONENT VIDEO OUT -liitintä, valitse Päällä. Pika-asetus - Line3-tulo Jos aiot liittää PAY-TV/Canal Plus tai muun vastaavan analogisen dekooderin LINE 3/DECODER -liittimeen, valitse Kyllä. Pika-asennus - Line1- lähtö Kun haluat lähtösignaaliksi videon, valitse Video. Kun haluat lähtösignaaliksi S videon, valitse S-video. Kun haluat lähtösignaaliksi RGB:n, valitse RGB. Valitse Video, kun haluat käyttää SMARTLINKin ominaisuuksia. Jos valitaan Pika-asetus - Komponenttilähtö asetukseksi Päällä, valintaa RGB, ei voi tehdä. Jos valitaan Pika-asetus - Line3-tulo asetukseksi Kyllä, valintaa S-video, ei voi tehdä. Pika-asetus - Audioliitäntä Jos AV-vahvistin (vastaanotin) on liitetty koaksiaalikaapelilla, valitse Kyllä : DIGITAL OUT ja aseta digitaalinen lähtösignaali (sivu 81). 3 Paina ENTER-painiketta, kun Lopeta näkyy. Pika-asetus on valmis. 22

23 Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. z Vihjeitä Jos AV-vahvistimessa (vastaanottimessa) on MPEG-äänidekooderi, aseta MPEG valinnaksi MPEG (sivu 81). Jos haluat, että Pika-asetus suoritetaan uudelleen, valitse Pika-asetus järjestelmävalikon kohdassa ASETUS (sivu 86). Kytkennät ja asetukset 23

24 Videonauhurin tai vastaavan laitteen liittäminen Kun tallentimen virtajohto on irrotettu pistorasiasta, liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE IN -liittimiin. Katso tarkemmat tiedot liitettävän laitteen mukana toimitetuista käyttöohjeista. Kun haluat tallentaa tällä tallentimella, katso kohtaa Tallentaminen liitetyltä laitteelta ilman ajastinta sivulla 55. Liittäminen LINE 3/DECODER -liittimeen Liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE 3/DECODER -liittimeen. Esimerkki: RDR-GX220 Televisio Videonauhuri SCART-johto (ei kuulu varusteisiin) SCART-tuloon kun haluat i LINE 1 TV kun haluat i LINE 3/DECODER DVD-tallennin b Huomautuksia Kopioinnin kieltäviä kopioinnin estosignaaleja sisältäviä kuvia ei voi tallentaa. Jos tallentimen signaali ohjataan videonauhurin kautta, televisioruudulla näkyvä kuva ei ehkä ole selvä. DVD-tallennin Videonauhuri Televisio Muista liittää videonauhuri DVD-tallentimeen ja television alla osoitetussa järjestyksessä. Kun haluat katsoa videokasetteja, katso niitä televisioon kytketyn toisen linjatulon kautta. Linjatulo 1 Videonauhuri DVD-tallennin Televisio Linjatulo 2 SMARTLINKin ominaisuuksia ei voi käyttää DVD-tallentimen LINE 3/DECODER -liittimen kautta kytketyillä laitteilla. Kun videonauhurille tallennetaan tältä DVD-tallentimelta, älä vaihda tulolähdettä televisioksi painamalla kaukosäätimen TV/DVD-painiketta. Jos tallentimen virtajohto irrotetaan, liitetyn videonauhurin signaalia ei voi katsoa. 24

25 Liittäminen etupaneelin LINE 2 IN -liittimiin Liitä videonauhuri tai vastaava laite tämän tallentimen LINE 2 IN -liittimiin. Jos laitteessa on S-videoliitin, voidaan ääni/video-johdon tilalla käyttää S-videojohtoa. S VIDEO OUTPUT VIDEO AUDIO L R Videonauhuri tms. Kytkennät ja asetukset S-video-johto (ei kuulu varusteisiin) Audio/videojohto (ei kuulu varusteisiin) kun haluat LINE 2 IN : Signaalivirta DVD-tallennin z Vihje Kun liitetty laite antaa ulos vain monofonista ääntä, liitä pelkkä L(MONO) ja VIDEO tuloliitin tallentimen etupuolelle. Älä liitä R-tuloliitintä. b Huomautuksia Älä liitä keltaista LINE IN (VIDEO) liitintä, kun S-video-johto on käytössä. Älä liitä tämän tallentimen lähtöliitintä toisen laitteen tuloliittimeen, jos toisen laitteen lähtöliitin on liitetty tämän tallentimen tuloliittimeen. Tämä voi aiheuttaa kohinaa (takaisinsyöttöä). Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. 25

26 Liittäminen satelliitti- tai digitaaliseen virittimeen Liitä satelliitti- tai digitaalinen viritin tähän tallentimeen LINE 3/DECODER -liittimellä. Irrota tallentimen virtajohto pistorasiasta liittäessäsi virittimen. Katso tahdistetun tallennustoiminnon käyttöä koskevaa ohjetta alla. ÄLÄ valitse tätä liitäntää tehdessäsi Video -asetuksen Scart-asetus -kohdassa Line3- tulo -asetukseksi Dekooderi. Esimerkki: RDR-GX220 Television SCART-tuloon Satelliittiviritin, CanalSat tms. SCART-johto (ei kuulu varusteisiin) kun haluat i LINE 1 TV kun haluat i LINE 3/DECODER DVD-tallennin 26 Jos satelliittiviritin kykenee tuottamaan RGB-signaalia RGB-signaalin kuva voidaan esittää televisioruudulla, mutta sitä ei voida tallentaa. Jos satelliittiviritin kykenee tuottamaan RGB-signaalia, liitä television SCART-liitin satelliittivirittimen LINE 3/ DECODER liittimeen ja aseta Video - asetuksen Scart-asetus -kohdan Line3- tulo -valinnaksi Video/RGB (sivu 79). Huomaa, että tämä liitäntä ja asetus poistavat SMARTLINK-toiminnon käytöstä. Jos haluat käyttää SMARTLINK-toimintoa yhteensopivan viritinlaitteen kanssa, katso viritinlaitteen mukana toimitettuja ohjeita. Jos haluat käyttää tahdistettua tallennustoimintoa Tämä liitäntä on välttämätön tahdistetun tallennustoiminnon käyttämiseksi. Katso kohtaa Tallennus liitetystä laitteesta ajastimella (Tahdistettu tallennus) sivulla 53. Aseta Video asetuksen kohdassa Scartasetus Line3- tulo valinta (sivu 79) satelliittivirittimen määritysten mukaisesti. Katso lisätietoja satelliittivirittimen ohjeista. Jos käytössä on B Sky B viritin, muista liittää virittimen VCR SCART -liitin LINE 3/ DECODER -liittimeen. Aseta sitten Line3- tulo asetus kohdassa Scart-asetus satelliittivirittimen VCR SCART liittimen määritysten mukaisesti.

27 b Huomautuksia Tahdistettu tallennus ei toimi kaikilla virittimillä. Katso tarkemmat tiedot virittimen käyttöohjeista. Jos tallentimen virtajohto irrotetaan, liitetyn virittimen signaalia ei voi katsella. Kytkennät ja asetukset 27

28 Analogisen PAY-TV/Canal Plus -dekooderin liittäminen Analogisen PAY-TV/Canal Plus -dekooderin ohjelmia voidaan katsella tai tallentaa, kun tallentimeen liitetään dekooderi (ei kuulu varusteisiin). Irrota tallentimen virtajohto pistorasiasta liittäessäsi dekooderin. Huomaa, että jos vaiheessa 5 asetat Analogisten PAY- TV/Canal Plus -kanavapaikkojen asettaminen (sivu 29) -kohdan Line3- tulo -valinnaksi Dekooderi, et voi tehdä L3 -valintaa, koska Line 3 on varattu dekooderin käyttöön. Dekooderin liittäminen Esimerkki: RDR-GX220 Antennijohto (vakiovaruste) kun haluat AERIAL IN Televisio SCART-tuloon SCART-johto (ei kuulu varusteisiin) Analoginen PAY-TV/Canal Plus -dekooderi kun haluat AERIAL OUT kun haluat i LINE 1 TV SCART-johto (ei kuulu varusteisiin) kun haluat i LINE 3/DECODER DVD-tallennin 28

29 Analogisten PAY-TV/Canal Plus -kanavapaikkojen asettaminen 4 Valitse Scart-asetus ja paina ENTER-painiketta. Kun haluat katsella tai tallentaa analogisia PAY-TV/Canal Plus -kanavia, aseta näyttöruudun avulla tallennin vastaanottamaan ohjelmapaikat. Jotta kanavat tulisivat oikein asetetuiksi, tee kaikki alla kuvatut vaiheet. 5 Paina M/m -painiketta tehdäksesi valinnan Video tai RGB kohdassa Line1-lähtö, Dekooderi kohdassa Line3- tulo ja Video kohdassa Line3-lähtö. Paina sitten ENTERpainiketta. Video asetusnäyttö näkyy jälleen. 6 Paina O RETURN -painiketta palauttaaksesi kursorin vasempaan sarakkeeseen. 7 Valitse Perus ja paina ENTERpainiketta. Numeropainikkeet SYSTEM MENU O RETURN </M/m/,, ENTER Kytkennät ja asetukset 1 Paina SYSTEM MENU -painiketta. Järjestelmävalikko näkyy. 2 Valitse ASETUS ja paina ENTERpainiketta. 8 Valitse Kanava-asetukset ja paina ENTER-painiketta. 3 Valitse Video ja paina ENTERpainiketta.,jatkuu 29

30 9 Valitse haluamasi ohjelma painamalla M/m ja paina sitten ENTER. 15 Tee Päällä -valinta M/m avulla ja paina ENTER. Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. b Huomautus Jos tallentimen virtajohto irrotetaan, liitetyn dekooderin signaalia ei voi katsella. 10 Tee Järjestelmä -valinta </, avulla. 11 Valitse käytettävissä oleva televisiojärjestelmä BG, DK, I tai L painamalla M/m. L on käytettävissä vain Ranskan malleissa. Valitse L vastaanottaaksesi lähetyksiä Ranskassa. 12 Tee Kanava -valinta </, avulla. 13 Valitse analoginen PAY-TV/Canal Plus -ohjelmapaikka M/m tai numeropainikkeiden avulla. 14 Tee PAY-TV/ CANAL+ -valinta </, avulla. 30

31 Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen +RW -RWVR -RWVideo +R -RVideo DVD VCD CD DATA CD Z (avaa/ sulje) -painike -RVR DATA DVD 1 Paina Z (avaa/sulje) -painiketta ja aseta levy levyalustalle. Tallennus/toistopuoli alaspäin 2 Sulje levyalusta painamalla Z (avaa/ sulje) -painiketta. Odota, kunnes LOAD katoaa etupaneelin näytöstä. Käyttämättömät DVD:t alustetaan automaattisesti. DVD-RW-levyt DVD-RW-levyt alustetaan tallennusmuodossa (VR-muodossa tai Video-muodossa), joka on asetettu DVD -asetuksen kohdassa Formatoi DVD-RW (vain RDR-GX220). DVD-R-levyt DVD-R-levyt alustetaan automaattisesti Video-muodossa. Jos haluat alustaa käyttämättömän DVD-R-levyn VRmuodossa, tee alustus Levytiedot -näytössä(sivu 42) ennen tallennuksen tekemistä (vain RDR-GX220). Jos levylle voi tallentaa tällä tallentimella, voit alustaa sen uudelleen manuaalisesti tehdäksesi tyhjän levyn (sivu 42). 2. Ohjelman tallentaminen +RW * * -RWVR -RWVideo +R -RVR * * -RVideo * vain RDR-GX220 Tässä osassa selostetaan perustoiminnot katseltavan televisio-ohjelman tallentamiseksi levylle (DVD). Katso ajastintallennusta koskevat ohjeet sivulta 44. DISPLAY z REC x REC STOP PROG +/ TV/DVD TV t 1 Aseta paikalleen tallennuskelpoinen DVD. 2 Valitse tallennettava ohjelmapaikka tai tulolähde painamalla PROG +/ painiketta. 3 Valitse tallennusmuoto painelemalla REC MODE -painiketta. Televisioruudun näyttö muuttuu jokaisella painikkeen painalluksella seuraavasti: Saadaksesi tarkempia tietoja tallennusmuodosta katso sivua 44. REC MODE,jatkuu Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen 31

32 4 Paina z REC -painiketta. Tallennus alkaa. Tallennus loppuu automaattisesti 8 tunnin jatkuvan tallennuksen jälkeen tai kun DVD on täynnä. Tallennuksen lopettaminen Paina x REC STOP -painiketta. Huomaa, että tallennuksen lopettamiseen voi kulua joitain sekunteja. Toisen televisio-ohjelman katsominen tallennuksen aikana Jos televisio on liitetty i LINE 1 TV -liittimeen, aseta televisio televisiotulolle TV/DVD painikkeen avulla. Valitse sitten katsottava ohjelma. Jos televisio on liitetty LINE 2 OUT tai COMPONENT VIDEO OUT -liittiimiin (vain RDR-GX220), aseta televisio televisiotulolle TV t painikkeen avulla (sivu 19). TV:n suoratallennus Jos SMARTLINK-liitäntä on käytössä, television katselun aikana voidaan tallentaa helposti. Paina z REC television ollessa päällä. Tallennin käynnistyy automaattisesti ja aloittaa katseltavan televisio-ohjelman tallentamisen. b Huomautus Jos etupaneelin näytössä näkyy TV, televisiota ei voi sammuttaa eikä ohjelmapaikkaa muuttaa television suoran tallennuksen aikana. Kun haluat kytkeä toiminnon pois päältä, valitse Tallennus asetuksen TV:n suoratallennus valinnaksi Pois (sivu 83). Tekstitelevisio-toiminto Jotkin lähetysjärjestelmät tarjoavat tekstitelevisiopalvelun*, johon tallennetaan päiväkohtaisesti kaikki ohjelmat ja niiden tiedot (nimi, päiväys, ohjelmapaikka, tallennuksen alkamisaika jne). Tallennin sieppaa ohjelman nimen tekstitelevision sivuilta ja tallentaa sen automaattisesti nimeksi tallennuksen aikana. Tarkemmat tiedot: katso Automaattinen ohjelman nimeaminen (TV:n opassivu) sivulla 76. Huomaa, että tekstitelevision tiedot eivät näy televisioruudulla. Jos haluat katsoa tekstitelevision tietoja televisioruudulla, vaihda tulolähteeksi televisio painamalla kaukosäätimen TV/DVD-painiketta (sivu 19). * ei saatavilla joillain alueilla b Huomautuksia Tallennuksen aloittamiseen voi kulua jonkin aikaa z REC -painikkeen painamisen jälkeen. Tallennusmuotoa ei voi vaihtaa tallennuksen aikana. Jos virta katkeaa, tallennettava ohjelma voi pyyhkiytyä. PAY-TV/Canal Plus ohjelmia ei voi katsoa tallennettaessa toista PAY-TV/Canal Plus ohjelmaa. Jotta suoraa televisiotallennusta voisi käyttää, on tallentimen kello ensin asetettava oikeaan aikaan. Levyn tilan tarkistaminen tallennuksen aikana Tallennustiedot kuten tallennusaika ja levyn tyyppi voidaan tarkistaa. Paina DISPLAY tallennuksen aikana. Tallennustiedot näkyvät. A Levyn tyyppi/formaatti B Tallennuksen tila C Tallennusmuoto D Tallennusaika Paina DISPLAY-painiketta sammuttaaksesi näytön. 32

33 3. Tallennetun ohjelman toistaminen (Nimikeluettelo) +RW -RWVR -RWVideo +R -RVR 2 Paina TITLE LIST -painiketta. Jos haluat nähdä laajennetun nimikeluettelon, valitse Näytä lista -painamalla OPTIONS-painiketta. Paina sitten ENTER-painiketta. Nimikeluettelo pienoiskuvien kera (Esimerkki: DVD+RW) -RVideo Jos haluat toistaa tallennetun nimikkeen, valitse nimike nimikeluettelosta. TITLE LIST / mc </M/m/,, ENTER OPTIONS CM x 1 Aseta paikalleen DVD. Katso kohtaa 1. Levyn asettaminen paikalleen sivulla 31. Toisto alkaa levystä riippuen automaattisesti. m Laajennettu nimikeluettelo A Nimiketyyppi: Näyttää (VR-muotoisten) DVD-RW/ DVD-R -levyjen nimiketyypin (Original tai Playlist). B Levytila (jäljellä/kokonais) C Nimiketiedot: Näyttää nimikkeen numeron, nimikkeen nimen ja tallennuspäivän. Nimikkeen koko näkyy pienoiskuvien nimikeluettelossa. z (punainen): Osoittaa, että nimikettä kopioidaan parhaillaan. : Osoittaa suojatun nimikkeen. D Rullauspalkki: Näkyy, kun kaikki nimikkeet eivät mahdu luetteloon. Paina M/m -painiketta nähdäksesi piilossa olevat nimikkeet. E Nimikkeen pienoiskuva Kunkin nimikkeen pysäytyskuva näkyy. Kahdeksan perustoimintoa Tutustuminen DVD-tallentimeen,jatkuu 33

34 3 Valitse nimike ja paina ENTERpainiketta. Alavalikko näkyy. Alavalikossa esitetään vain valittua kohtaa koskevat valinnat. Näkyvät valinnat riippuvat mallista, tilanteesta ja levyn tyypistä. Alavalikko 4 Valitse Toista ja paina ENTERpainiketta. Toisto alkaa valitusta nimikkeestä. Toistamisen pysäyttäminen Paina x (pysäytys) -painiketta. Luettelonäytön rullaaminen sivu kerrallaan (sivumuoto) Paina / -painiketta luettelonäytön ollessa päällä. Koko nimikeluettelo vaihtuu jokaisella / -painikkeen painalluksella seuraavaan/edelliseen sivulliseen nimikkeitä. DVD-RW/DVD-R-levyjen (VR-muotoisten) nimikeluettelosta Nimikelista voidaan valita esittämään joko Original tai Playlist -nimikkeet. Kun nimikeluettelo on käytössä, paina </,. Huomaa, että mallilla RDR-GX120 ei voi tallentaa DVD-RW/DVD-R-levyille. Nimikejärjestyksen muuttaminen (lajittelu) Valitse Lajittele nimikkeet painamalla OPTIONS-painiketta nimikeluettelon ollessa päällä. Valitse kohde painamalla M/m -painiketta. Paina sitten ENTER-painiketta. Järjestys Päivä Nimike Numero Lajiteltu Nimikkeiden tallennusjärjestyksessä. Viimeksi tallennettu nimike näkyy luettelon ylimmäisenä. Aakkosjärjestyksessä. Tallennettujen nimikkeiden numerojärjestyksessä. Kun haluat vaihtaa nimikkeen pienoiskuvaa (Pienoiskuva) (vain VRmuotoinen DVD-RW/DVD-R-levy) (vain RDR-GX220) Voit valita suosikkinäkymäsi nimikeluettelossa näkyväksi pienoiskuvaksi. 1 Paina TITLE LIST -painiketta. Vaihda tarvittaessa nimikeluetteloa painamalla </,. 2 Valitse nimike ja paina ENTERpainiketta. Alavalikko näkyy. 3 Valitse Aseta pienkuva ja paina ENTER-painiketta. Pienoiskuvan kohdan asetusnäyttö näkyy ja nimikkeen toisto alkaa. 4 Katsoessasi toistokuvaa, valitse pienoiskuvaksi asetettava kohtaus painamalla m/m. Paina sitten ENTER. Toisto asettuu tauolle. 5 Paina ENTER, jos kohtaus on oikea. Jos kohtaus on väärä, valitse kohtaus, jonka haluat asettaa pienoiskuvaksi painamalla c/c. Paina sitten ENTER. Näytössä pyydetään vahvistusta. Jos haluat muuttaa pienoiskuvaa, paina M. 6 Valitse OK ja paina ENTERpainiketta. Kohtaus on asetettu nimikkeen pienoiskuvaksi. 34
