1 fi IVT Optima Shuntattu lisäys Asennusohje Osanumero: Painos 1.0

2 Asentajan ohje IVT Optima Shuntattu lisäys IVT Industrier AB, 2007/09 Tuotenumero: Painos 1.0 Copyright IVT Industrier AB. Kaikki oikeudet pidätetään. Tämä käsikirja sisältää tekijänoikeussuojattua materiaalia, joka on IVT Industrier AB yhtiön omaisuutta. Asiakirja kopiointi tai mekaaninen tai elektroninen jäljentäminen on kiellettyä ilman IVT Industrier AB yhtiön kirjallista lupaa. Tämä koskee myös valokuvausta ja käännöstä toiselle kielelle.

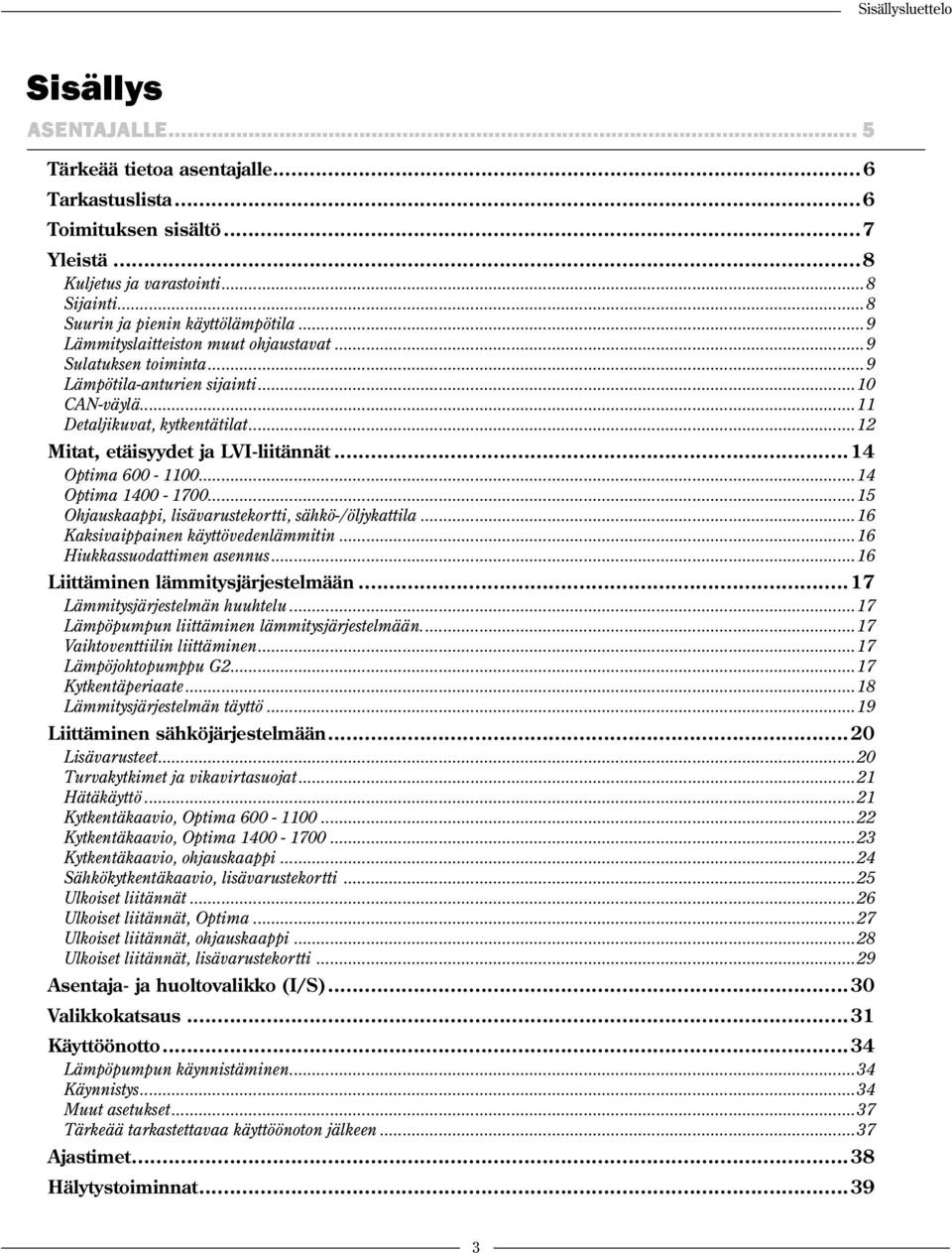

3 Sisällysluettelo Sisällys ASENTAJALLE... 5 Tärkeää tietoa asentajalle...6 Tarkastuslista...6 Toimituksen sisältö...7 Yleistä...8 Kuljetus ja varastointi...8 Sijainti...8 Suurin ja pienin käyttölämpötila...9 Lämmityslaitteiston muut ohjaustavat...9 Sulatuksen toiminta...9 Lämpötila-anturien sijainti...10 CAN-väylä...11 Detaljikuvat, kytkentätilat...12 Mitat, etäisyydet ja LVI-liitännät...14 Optima Optima Ohjauskaappi, lisävarustekortti, sähkö-/öljykattila...16 Kaksivaippainen käyttövedenlämmitin...16 Hiukkassuodattimen asennus...16 Liittäminen lämmitysjärjestelmään...17 Lämmitysjärjestelmän huuhtelu...17 Lämpöpumpun liittäminen lämmitysjärjestelmään Vaihtoventtiilin liittäminen...17 Lämpöjohtopumppu G Kytkentäperiaate...18 Lämmitysjärjestelmän täyttö...19 Liittäminen sähköjärjestelmään...20 Lisävarusteet...20 Turvakytkimet ja vikavirtasuojat...21 Hätäkäyttö...21 Kytkentäkaavio, Optima Kytkentäkaavio, Optima Kytkentäkaavio, ohjauskaappi...24 Sähkökytkentäkaavio, lisävarustekortti...25 Ulkoiset liitännät...26 Ulkoiset liitännät, Optima...27 Ulkoiset liitännät, ohjauskaappi...28 Ulkoiset liitännät, lisävarustekortti...29 Asentaja- ja huoltovalikko ()...30 Valikkokatsaus...31 Käyttöönotto...34 Lämpöpumpun käynnistäminen...34 Käynnistys...34 Muut asetukset...37 Tärkeää tarkastettavaa käyttöönoton jälkeen...37 Ajastimet...38 Hälytystoiminnat

4 Sisällysluettelo Tekniset tiedot...40 Tehdasasetukset...40 Tekniset tiedot...43 Melutaso...44 Anturitaulukko

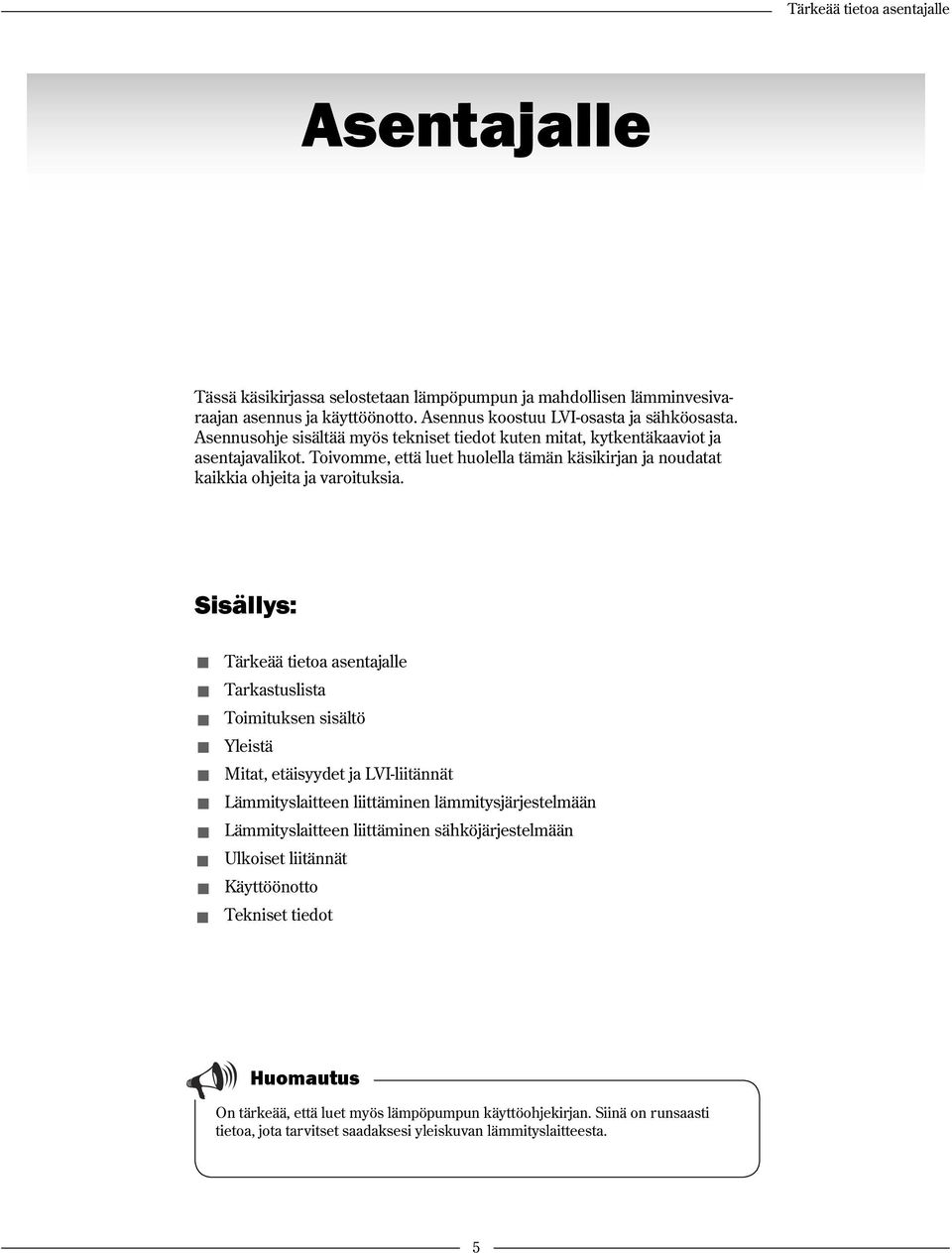

5 Tärkeää tietoa asentajalle Asentajalle Tässä käsikirjassa selostetaan lämpöpumpun ja mahdollisen lämminvesivaraajan asennus ja käyttöönotto. Asennus koostuu LVI-osasta ja sähköosasta. Asennusohje sisältää myös tekniset tiedot kuten mitat, kytkentäkaaviot ja asentajavalikot. Toivomme, että luet huolella tämän käsikirjan ja noudatat kaikkia ohjeita ja varoituksia. Sisällys: Tärkeää tietoa asentajalle Tarkastuslista Toimituksen sisältö Yleistä Mitat, etäisyydet ja LVI-liitännät Lämmityslaitteen liittäminen lämmitysjärjestelmään Lämmityslaitteen liittäminen sähköjärjestelmään Ulkoiset liitännät Käyttöönotto Tekniset tiedot Huomautus On tärkeää, että luet myös lämpöpumpun käyttöohjekirjan. Siinä on runsaasti tietoa, jota tarvitset saadaksesi yleiskuvan lämmityslaitteesta. 5

6 Tärkeää tietoa asentajalle / tarkastuslista Tärkeää tietoa asentajalle Tämä käsikirja sisältää kaikki lämmityslaitteen asennuksessa tarvittavat tiedot. Käsikirja on jaettu useampaan jaksoon, jotka ovat siinä järjestyksessä, missä asennus ja käyttöönotto tulisi suorittaa. Ennen kuin aloitat asennuksen: Lämpöpumppua voidaan tilapäisesti kallistaa kompressori alaspäin. Lämpöpumppua ei saa koskaan asettaa kyljelleen eikä kuljettaa kyljellään. (Katso Kuljetus ja säilytys) Huomautus Huomaa, että asennuksen saa suorittaa vain valtuutettu asentaja. Asennuksessa pitää noudattaa voimassa olevia määräyksiä ja toimittajan suosituksia. Tarkasta, että lämpöpumpun LVI-liitännät ovat ehjiä ja kunnolla kiinni. Jos lämpöpumppua käytetään lämmityspuhaltimella varustetussa järjestelmässä, järjestelmän vesimäärä on erittäin pieni. Sulatuksen yhteydessä lämpöpumppu ottaa osan energiasta lämmitysjärjestelmästä, jonka lämpötila tällöin laskee. Siksi on erittäin tärkeää, että puhallinelementin puhaltimet käyvät sulatuksen aikana tai ne liitetään 100 litran säiliöön.! Varoitus Ennen lämmitysjärjestelmään liittyviä töitä pääsyöttöjännite pitää turvallisuussyistä katkaista. Johtimet tulee pitää mahdollisimman lyhyinä laitteiston suojaamiseksi häiriöiltä esim. ukkosilmalla. Ennen käyttöönottoa lämmitysjärjestelmä pitää täyttää ja ilmata. Tarkastuslista Seuraavan tarkastuslistan avulla saat yleiskuvan siitä, kuinka asennuksen tulisi edetä. 1. Aseta lämpöpumppu tukevalle alustalle. 2. Asenna lämpöpumpun tulo- ja menoputket. 3. Asenna lämpöpumpun tyhjennysletku. 4. Asenna mahdollinen uusi lämminvesivaraaja, käyttöveden lämpötilan anturi ja vaihtoventtiili. 5. Asenna lämpöjohtopumppu G2. 6. Asenna shunttiventtiili, ellei sellaista jo ole. 7. Asenna hiukkassuodatin. 8. Liitä lämpöpumppu lämmitysjärjestelmään. 9. Asenna ohjauskaappi ja lisävarustekortti, sähkö-/öljykattila. 10. Asenna menojohdon lämpötilan anturi, ulkolämpötilan anturi ja mahdollinen huoneanturi. 11. Kytke CAN-väyläjohtimet lämpöpumpun ja ohjauskaapin välille. 12. Kytke lämmityslaite sähköverkkoon mahdollisen turvakytkimen ja vikavirtasuojan kautta. 13. Täytä ja ilmaa lämmitysjärjestelmä ennen käynnistystä. 14. Käynnistä lämmityslaite tekemällä tarvittavat säädöt käyttöpaneelilla. 15. Tarkasta lämmityslaite käynnistyksen jälkeen. 6

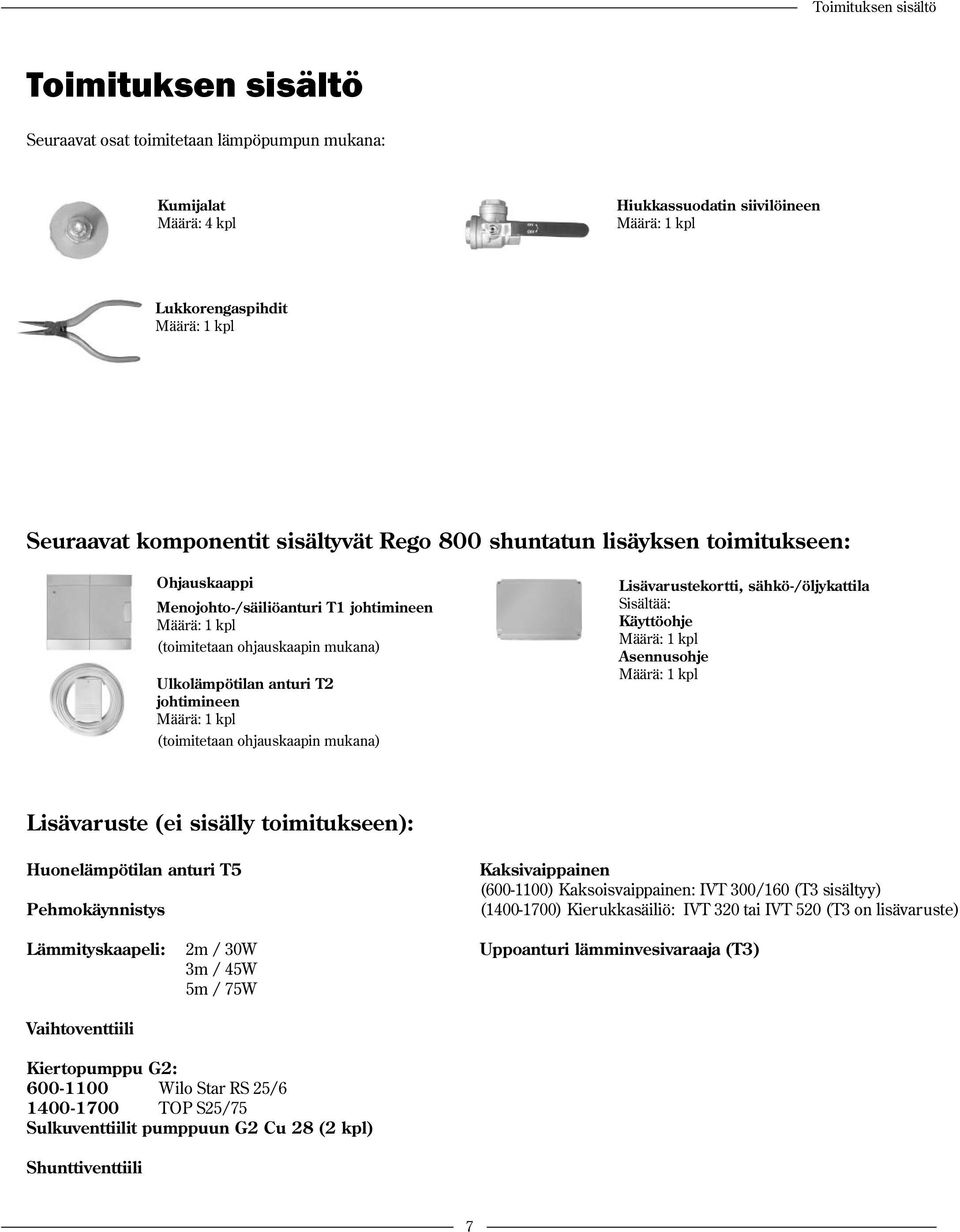

7 Toimituksen sisältö Toimituksen sisältö Seuraavat osat toimitetaan lämpöpumpun mukana: Kumijalat Määrä: 4 kpl Hiukkassuodatin siivilöineen Määrä: 1 kpl Lukkorengaspihdit Määrä: 1 kpl Seuraavat komponentit sisältyvät Rego 800 shuntatun lisäyksen toimitukseen: Ohjauskaappi Menojohto-/säiliöanturi T1 johtimineen Määrä: 1 kpl (toimitetaan ohjauskaapin mukana) Ulkolämpötilan anturi T2 johtimineen Määrä: 1 kpl (toimitetaan ohjauskaapin mukana) Lisävarustekortti, sähkö-/öljykattila Sisältää: Käyttöohje Määrä: 1 kpl Asennusohje Määrä: 1 kpl Lisävaruste (ei sisälly toimitukseen): Huonelämpötilan anturi T5 Pehmokäynnistys Kaksivaippainen ( ) Kaksoisvaippainen: IVT 300/160 (T3 sisältyy) ( ) Kierukkasäiliö: IVT 320 tai IVT 520 (T3 on lisävaruste) Lämmityskaapeli: Vaihtoventtiili 2m / 30W 3m / 45W 5m / 75W Uppoanturi lämminvesivaraaja (T3) Kiertopumppu G2: Wilo Star RS 25/ TOP S25/75 Sulkuventtiilit pumppuun G2 Cu 28 (2 kpl) Shunttiventtiili 7

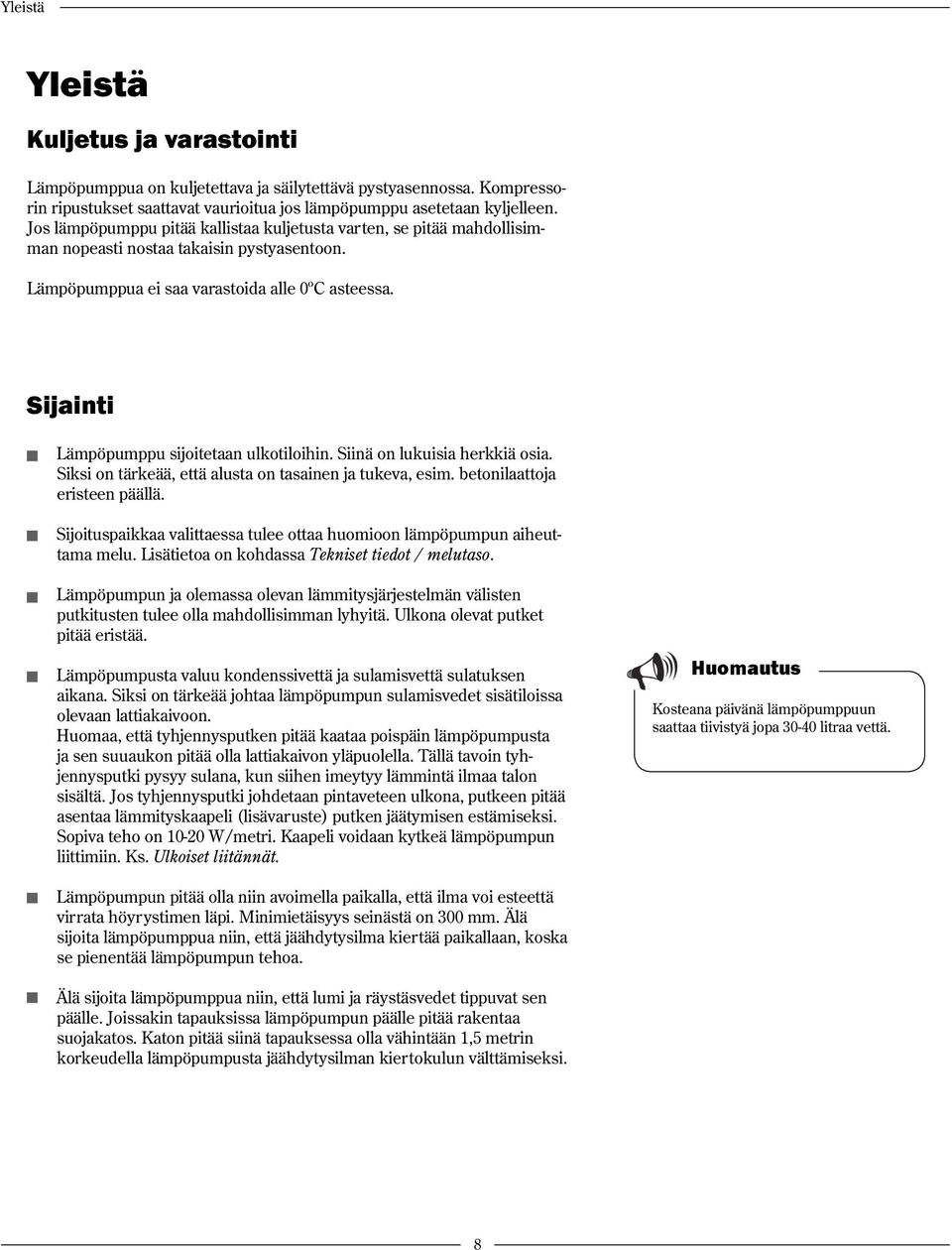

8 Yleistä Yleistä Kuljetus ja varastointi Lämpöpumppua on kuljetettava ja säilytettävä pystyasennossa. Kompressorin ripustukset saattavat vaurioitua jos lämpöpumppu asetetaan kyljelleen. Jos lämpöpumppu pitää kallistaa kuljetusta varten, se pitää mahdollisimman nopeasti nostaa takaisin pystyasentoon. Lämpöpumppua ei saa varastoida alle 0ºC asteessa. Sijainti Lämpöpumppu sijoitetaan ulkotiloihin. Siinä on lukuisia herkkiä osia. Siksi on tärkeää, että alusta on tasainen ja tukeva, esim. betonilaattoja eristeen päällä. Sijoituspaikkaa valittaessa tulee ottaa huomioon lämpöpumpun aiheuttama melu. Lisätietoa on kohdassa Tekniset tiedot / melutaso. Lämpöpumpun ja olemassa olevan lämmitysjärjestelmän välisten putkitusten tulee olla mahdollisimman lyhyitä. Ulkona olevat putket pitää eristää. Lämpöpumpusta valuu kondenssivettä ja sulamisvettä sulatuksen aikana. Siksi on tärkeää johtaa lämpöpumpun sulamisvedet sisätiloissa olevaan lattiakaivoon. Huomaa, että tyhjennysputken pitää kaataa poispäin lämpöpumpusta ja sen suuaukon pitää olla lattiakaivon yläpuolella. Tällä tavoin tyhjennysputki pysyy sulana, kun siihen imeytyy lämmintä ilmaa talon sisältä. Jos tyhjennysputki johdetaan pintaveteen ulkona, putkeen pitää asentaa lämmityskaapeli (lisävaruste) putken jäätymisen estämiseksi. Sopiva teho on W/metri. Kaapeli voidaan kytkeä lämpöpumpun liittimiin. Ks. Ulkoiset liitännät. Huomautus Kosteana päivänä lämpöpumppuun saattaa tiivistyä jopa litraa vettä. Lämpöpumpun pitää olla niin avoimella paikalla, että ilma voi esteettä virrata höyrystimen läpi. Minimietäisyys seinästä on 300 mm. Älä sijoita lämpöpumppua niin, että jäähdytysilma kiertää paikallaan, koska se pienentää lämpöpumpun tehoa. Älä sijoita lämpöpumppua niin, että lumi ja räystäsvedet tippuvat sen päälle. Joissakin tapauksissa lämpöpumpun päälle pitää rakentaa suojakatos. Katon pitää siinä tapauksessa olla vähintään 1,5 metrin korkeudella lämpöpumpusta jäähdytysilman kiertokulun välttämiseksi. 8

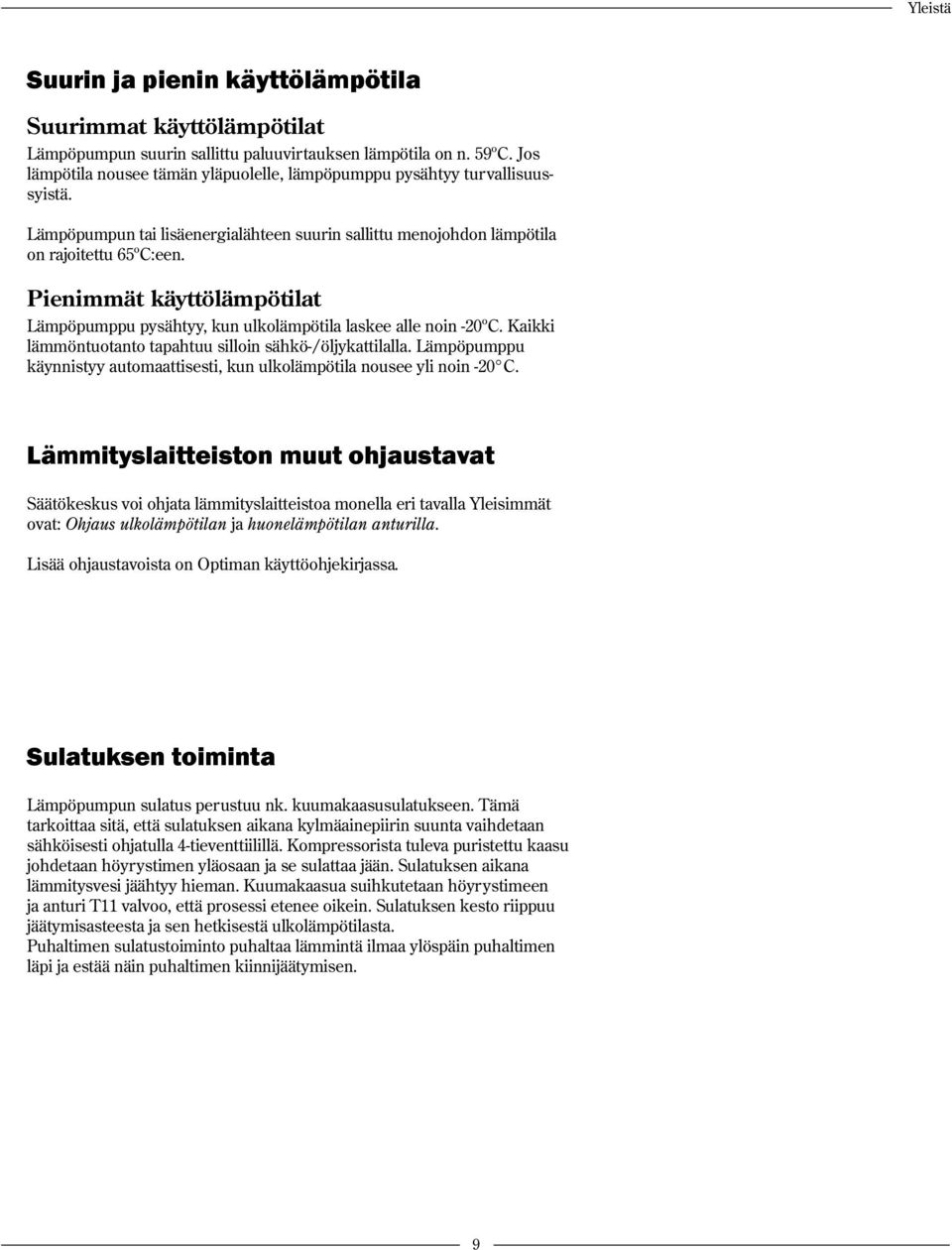

9 Yleistä Suurin ja pienin käyttölämpötila Suurimmat käyttölämpötilat Lämpöpumpun suurin sallittu paluuvirtauksen lämpötila on n. 59ºC. Jos lämpötila nousee tämän yläpuolelle, lämpöpumppu pysähtyy turvallisuussyistä. Lämpöpumpun tai lisäenergialähteen suurin sallittu menojohdon lämpötila on rajoitettu 65ºC:een. Pienimmät käyttölämpötilat Lämpöpumppu pysähtyy, kun ulkolämpötila laskee alle noin -20ºC. Kaikki lämmöntuotanto tapahtuu silloin sähkö-/öljykattilalla. Lämpöpumppu käynnistyy automaattisesti, kun ulkolämpötila nousee yli noin -20 C. Lämmityslaitteiston muut ohjaustavat Säätökeskus voi ohjata lämmityslaitteistoa monella eri tavalla Yleisimmät ovat: Ohjaus ulkolämpötilan ja huonelämpötilan anturilla. Lisää ohjaustavoista on Optiman käyttöohjekirjassa. Sulatuksen toiminta Lämpöpumpun sulatus perustuu nk. kuumakaasusulatukseen. Tämä tarkoittaa sitä, että sulatuksen aikana kylmäainepiirin suunta vaihdetaan sähköisesti ohjatulla 4-tieventtiilillä. Kompressorista tuleva puristettu kaasu johdetaan höyrystimen yläosaan ja se sulattaa jään. Sulatuksen aikana lämmitysvesi jäähtyy hieman. Kuumakaasua suihkutetaan höyrystimeen ja anturi T11 valvoo, että prosessi etenee oikein. Sulatuksen kesto riippuu jäätymisasteesta ja sen hetkisestä ulkolämpötilasta. Puhaltimen sulatustoiminto puhaltaa lämmintä ilmaa ylöspäin puhaltimen läpi ja estää näin puhaltimen kiinnijäätymisen. 9

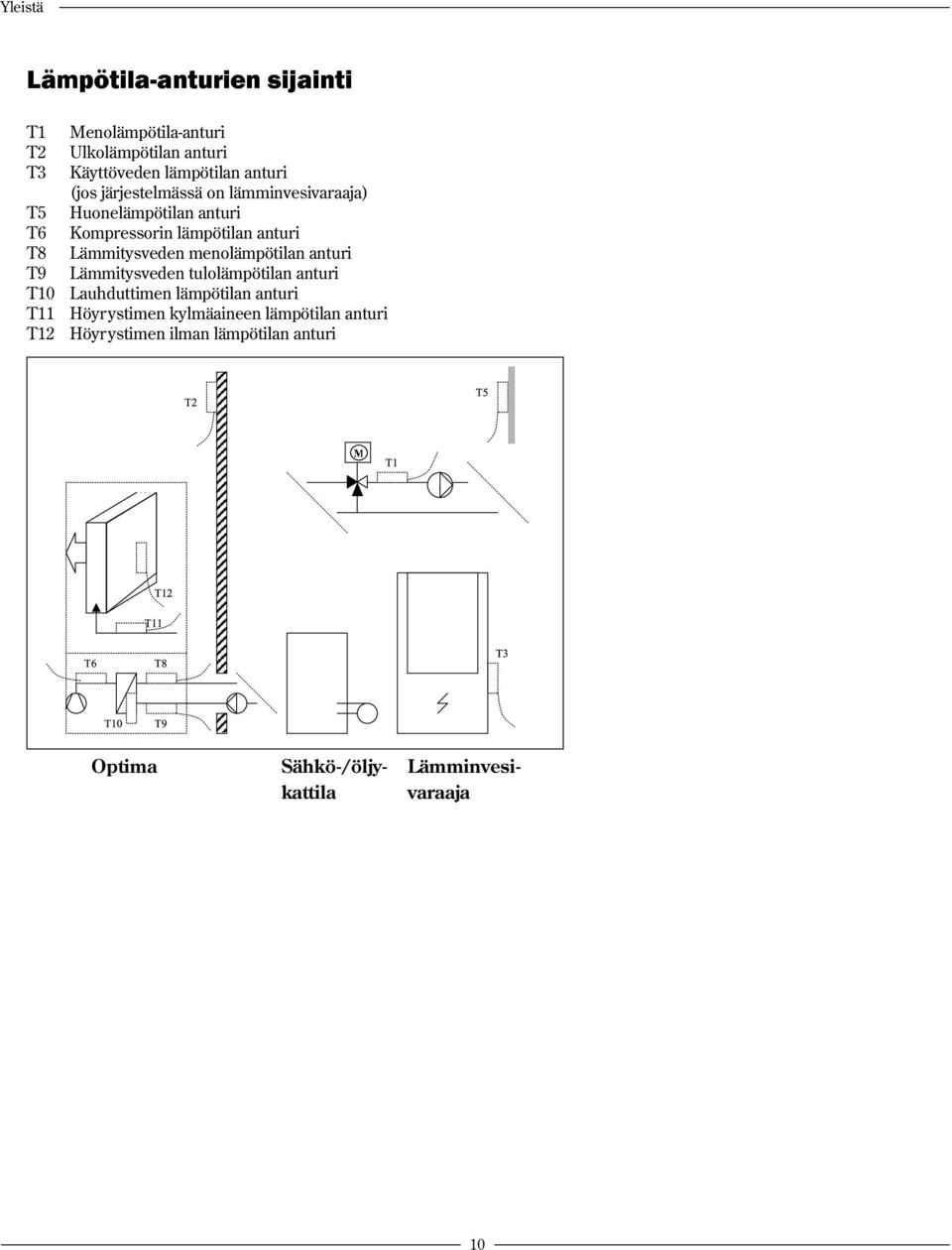

10 Yleistä Lämpötila-anturien sijainti T1 Menolämpötila-anturi T2 Ulkolämpötilan anturi T3 Käyttöveden lämpötilan anturi (jos järjestelmässä on lämminvesivaraaja) T5 Huonelämpötilan anturi T6 Kompressorin lämpötilan anturi T8 Lämmitysveden menolämpötilan anturi T9 Lämmitysveden tulolämpötilan anturi T10 Lauhduttimen lämpötilan anturi T11 Höyrystimen kylmäaineen lämpötilan anturi T12 Höyrystimen ilman lämpötilan anturi Optima Sähkö-/öljykattila Lämminvesivaraaja 10

11 Yleistä CAN-väylä Rego 800 säätökeskuksessa piirikortit yhdistetään tiedonsiirtojohtimella; CAN-väylällä. CAN on lyhenne sanoista Controller Area Network ja se on kaksijohtiminen järjestelmä mikroprosessoriperustaisten moduulien/piirikorttien väliseen tiedonsiirtoon. Johtimet kytketään sarjaan. Lämpöpumpussa on yksi piirikortti (IOB-kortti), sähkö-/öljykattilan lisävarustekortissa yksi (IOB-kortti) ja muut piirikortit (CPU, PSU ja IOB-kortti) ovat ohjauskaapissa. Ulkoiseen jatkamiseen sopiva kaapeli (piirikorttien välille) on ELAQBY 2x2x0,6. Johtimen pitää olla kierretty parikaapeli ja sen pitää olla suojattu. Suojaus maadoitetaan vain toisesta päästä runkoon (ei piirikorttiin). Suurin kaapelin pituus on 20 m. CAN-väyläjohdinta ei saa vetää virtajohdon vieressä. Sen saa vetää anturikaapelien vieressä. Lämpöpumpun ja sähkövastuksen kytkentätiloissa ulkoinen CAN-väyläjohdin pitää vetää niin, että se ei kosketa vahvavirtaliitäntöihin (230/400V). Piirikortit yhdistetään neljällä johtimella, koska myös piirikorttien välinen 12V syöttö yhdistetään. 12V ja CAN-liitännät on merkitty kortteihin. Varoitus CAN-väyläjohtimen pitää olla suojattu ja se pitää vetää erillään virtajohdosta CAN-tiedonsiirron häiriöiden välttämiseksi. Varoitus Älä sekoita 12V- ja CAN-väyläliitäntöjä! Jos 12V (tai muu väärä jännite) kytketään CAN-koskettimiin, CAN-väylän suorittimet rikkoutuvat välittömästi. Varmista sen vuoksi, että neljä johdinta on kytketty samalla tavoin merkittyihin koskettimiin lisävarustekortin ja lämpöpumpun piirikorteissa. Suojaus Katkaisin S1 Katkaisimella S1 merkitään CAN-väylän alku- ja loppupää. Tämä tarkoittaa, että lämpöpumpun IOB-kortti ja lisävarustekortti pitää terminoida katkaisimella S1, jonka pitää olla asennossa Term. Varmista, että oikea kortti on terminoitu ja että kaikki muut katkaisimet ovat vastakkaisissa asennoissa. Varoitus Käsittele piirikorttia varoen. Se on herkkä staattisille purkauksille, jotka voivat vaurioittaa piirikortin komponentteja. 11

12 Yleistä Detaljikuvat, kytkentätilat Optima Ilmausnippa Alipainevahti Tarkastuslasi Huoltoliitäntä Lauhdutin 4-tieventtiili Kuivaussuodatin Paisuntaventtiili Vastaventtiili Huoltoliitäntä Ylipainevahti Kompressori Optima Alipainevahti 4-tieventtiili Huoltoliitäntä Lauhdutin Kompressori Vastaventtiili Paisuntaventtiili Kuivain Ylipainevahti Kuivaussuodatin Tarkastuslasi Huoltoliitäntä 12

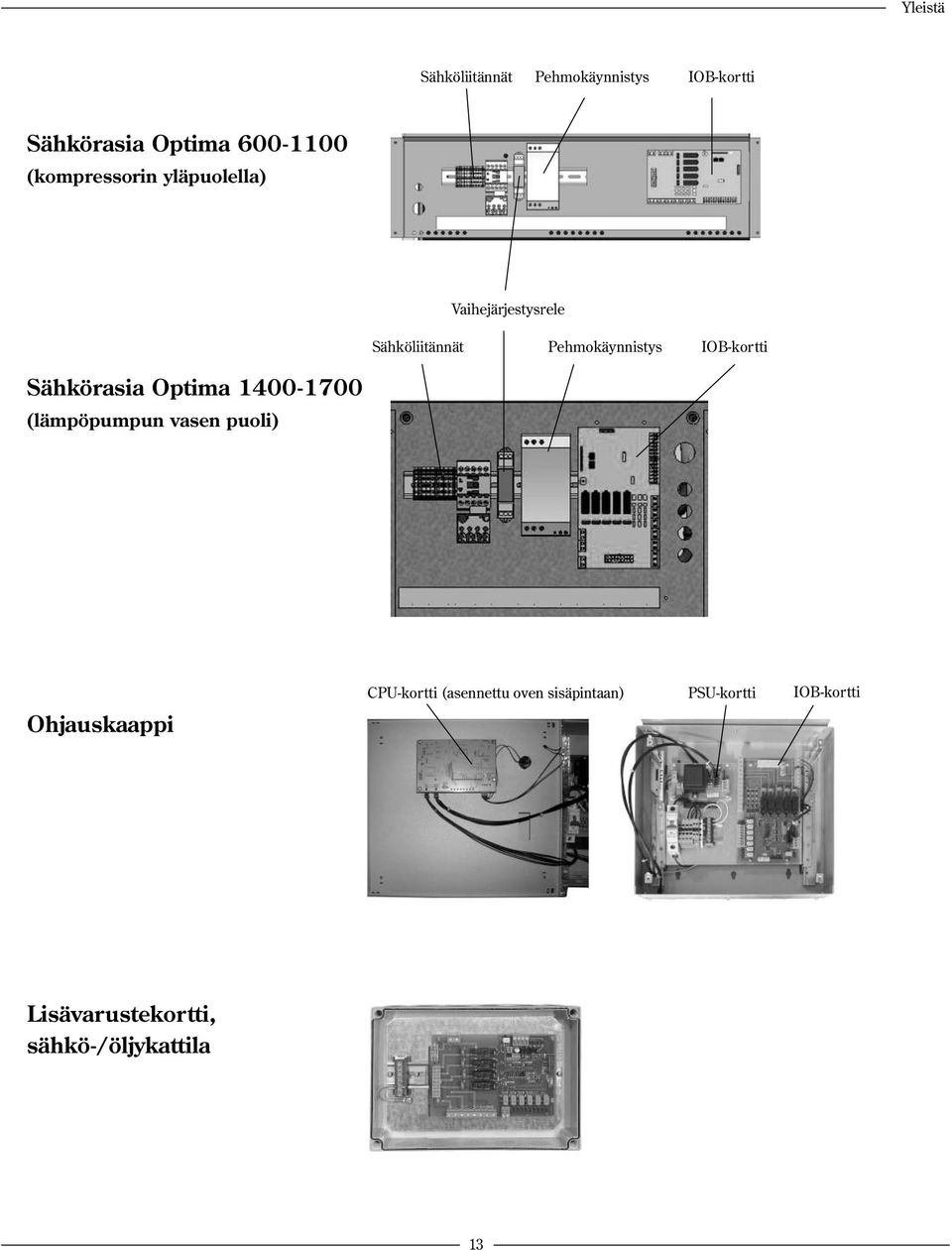

13 Yleistä Sähköliitännät Pehmokäynnistys IOB-kortti Sähkörasia Optima (kompressorin yläpuolella) Vaihejärjestysrele Sähköliitännät Pehmokäynnistys IOB-kortti Sähkörasia Optima (lämpöpumpun vasen puoli) Ohjauskaappi CPU-kortti (asennettu oven sisäpintaan) PSU-kortti IOB-kortti Lisävarustekortti, sähkö-/öljykattila 13

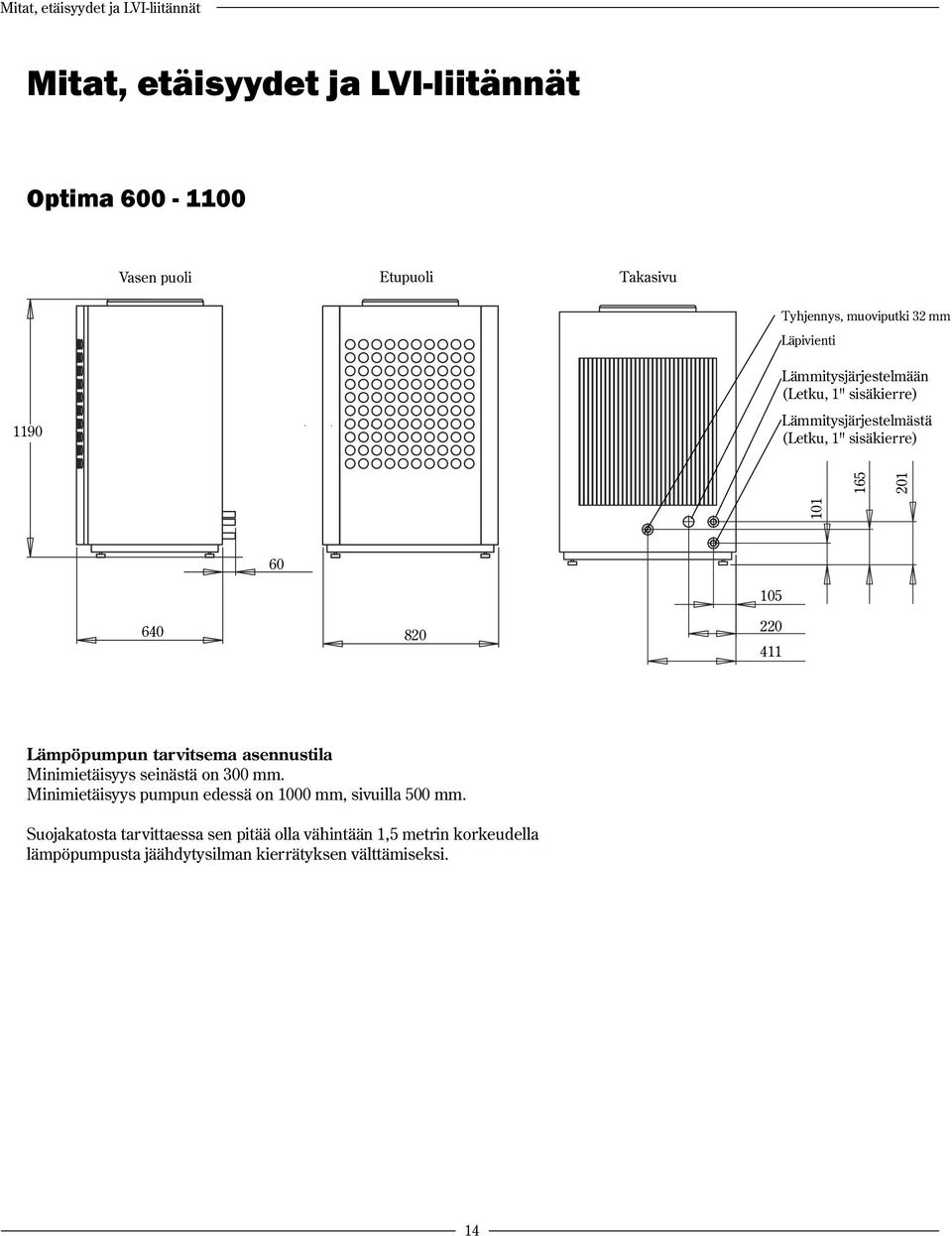

14 Mitat, etäisyydet ja LVI-liitännät Mitat, etäisyydet ja LVI-liitännät Optima Vasen puoli Etupuoli Takasivu Tyhjennys, muoviputki 32 mm Läpivienti 1190 Lämmitysjärjestelmään (Letku, 1" sisäkierre) Lämmitysjärjestelmästä (Letku, 1" sisäkierre) Lämpöpumpun tarvitsema asennustila Minimietäisyys seinästä on 300 mm. Minimietäisyys pumpun edessä on 1000 mm, sivuilla 500 mm. Suojakatosta tarvittaessa sen pitää olla vähintään 1,5 metrin korkeudella lämpöpumpusta jäähdytysilman kierrätyksen välttämiseksi. 14

15 Mitat, etäisyydet ja LVI-liitännät Optima Ylhäältä Takasivu Oikea puoli Oikea Etu 1660 Vasen Lämpöjohto meno ulkop. G25 2 Lämpöjohto paluu ulkop. G25 3 Jätevesi ulkop. G25 Lämpöpumpun tarvitsema asennustila Minimietäisyys seinästä on 300 mm. Minimietäisyys pumpun edessä on 1000 mm, sivuilla 500 mm. Suojakatosta tarvittaessa sen pitää olla vähintään 1,5 metrin korkeudella lämpöpumpusta jäähdytysilman kierrätyksen välttämiseksi. 15

16 Mitat, etäisyydet ja LVI-liitännät Ohjauskaappi, lisävarustekortti, sähkö-/öljykattila Yksiköt asennetaan seinälle muiden sisätiloihin sijoitettavien osien yhteyteen. Ohjauskaappi Lisävarustekortti Kaksivaippainen käyttövedenlämmitin Katso lämminvesivaraajan dokumentaatio. Katso myös Kytkentäperiaate. Hiukkassuodattimen asennus Hiukkassuodatin suodattaa vedestä epäpuhtaudet ennen kuin ne pääsevät lämpöpumppuun. Mukana toimitetut hiukkassuodattimet pitää aina asentaa kylmän ja lämpimän puolen tuloputkiin. Se on asennettava mahdollisimman lähelle lämpöpumppua ja sijoitettava vaakasuoraan. 16

17 Liittäminen lämmitysjärjestelmään Liittäminen lämmitysjärjestelmään Lämmitysjärjestelmän huuhtelu Kaikkien edellä mainittujen valmistelujen pitää olla tehty, ennen kuin lämpöpumppu liitetään lämmitysjärjestelmään. Varmista myös, että putkisto on kunnolla huuhdeltu ennen kuin se liitetään lämpöpumppuun. Huuhtelu suojaa lämpöpumppua epäpuhtauksilta. Lämpöpumppu on osa lämmitysjärjestelmää. Lämpöpumpun viat saattavat joissakin tapauksissa johtua huonosta vedenlaadusta pattereissa/silmukoissa tai siitä, että järjestelmä hapettuu jatkuvasti. Happi aiheuttaa korroosiota, josta on seurauksena korroosiotuotteita magnetiitin ja kerrostumien muodossa. Magnetiitilla on hiova vaikutus pumpuissa, venttiileissä ja osissa, joissa esiintyy pyörteistä virtausta, esim. lämpöpumpun lauhduttimessa. Lämmitysjärjestelmä, joka vaatii säännöllistä täyttöä tai josta otettu patterivesinäyte ei ole kirkasta, edellyttää toimenpiteitä ennen lämpöpumpun asennusta, esim. suodattimen ja ilmanpoistimen lisäämistä. Älä käytä veden käsittelyyn muita lisäaineita kuin ph:ta kohottavia aineita. Huomautus Huomaa, että asennuksen saa suorittaa vain valtuutettu asentaja. Asennuksessa pitää noudattaa voimassa olevia määräyksiä ja meidän suosituksiamme. Lämpöpumpun suojaamiseksi on silloin käytettävä lämmönvaihdinta. Lämpöpumpun liittäminen lämmitysjärjestelmään. Käytä kappaleessa Mitat, etäisyydet ja LVI-liitännät annettuja tietoja lämmityslaitteiston osien liittämiseen. Lisäksi suositellaan, että lämpöpumpun tuloihin ja lähtöihin liitetään joustavat letkut, joilla vältetään lämpöpumpun ja muun järjestelmän välillä siirtyvät värinät. Lämpöpumpun ja talon välillä tulisi käyttää Ø 28 mm kupariputkea alle 20 metrin matkoilla. Ulkotiloissa olevat putket pitää eristää eristeellä, joka ei sido kosteutta, tyyppi armaflex. Putkessa pitää olla ilmanpoistomahdollisuus. Lyhyet ulkoputkistot vähentävät lämpöhävikkejä. Vaihtoventtiilin liittäminen AAsenna vaihtoventtiili, jos järjestelmään sisältyy lämminvesivaraaja. Oikealla on kuvattu ESBE-tyyppisen vaihtoventtiilin kytkentä. ESBEn vaihtoventtiilin pitää olla paluujohdossa järjestelmäratkaisun mukaisesti. Tietyt vaihtoventtiilit on tarkoitettu asennettavaksi menojohtoon. Jos tällaista käytetään, se asennetaan menojohtoon. Liitäntä B: Lämmitysjärjestelmästä Liitäntä A: Lämminvesivaraajasta Lämpöjohtopumppu G2 Liitä G2 ja sen sulkuventtiilit. Pumpun G2 virtaus pitää säätää hieman suuremmaksi kuin pumpun G1. Liitäntä AB: Lämpöpumppuun 17

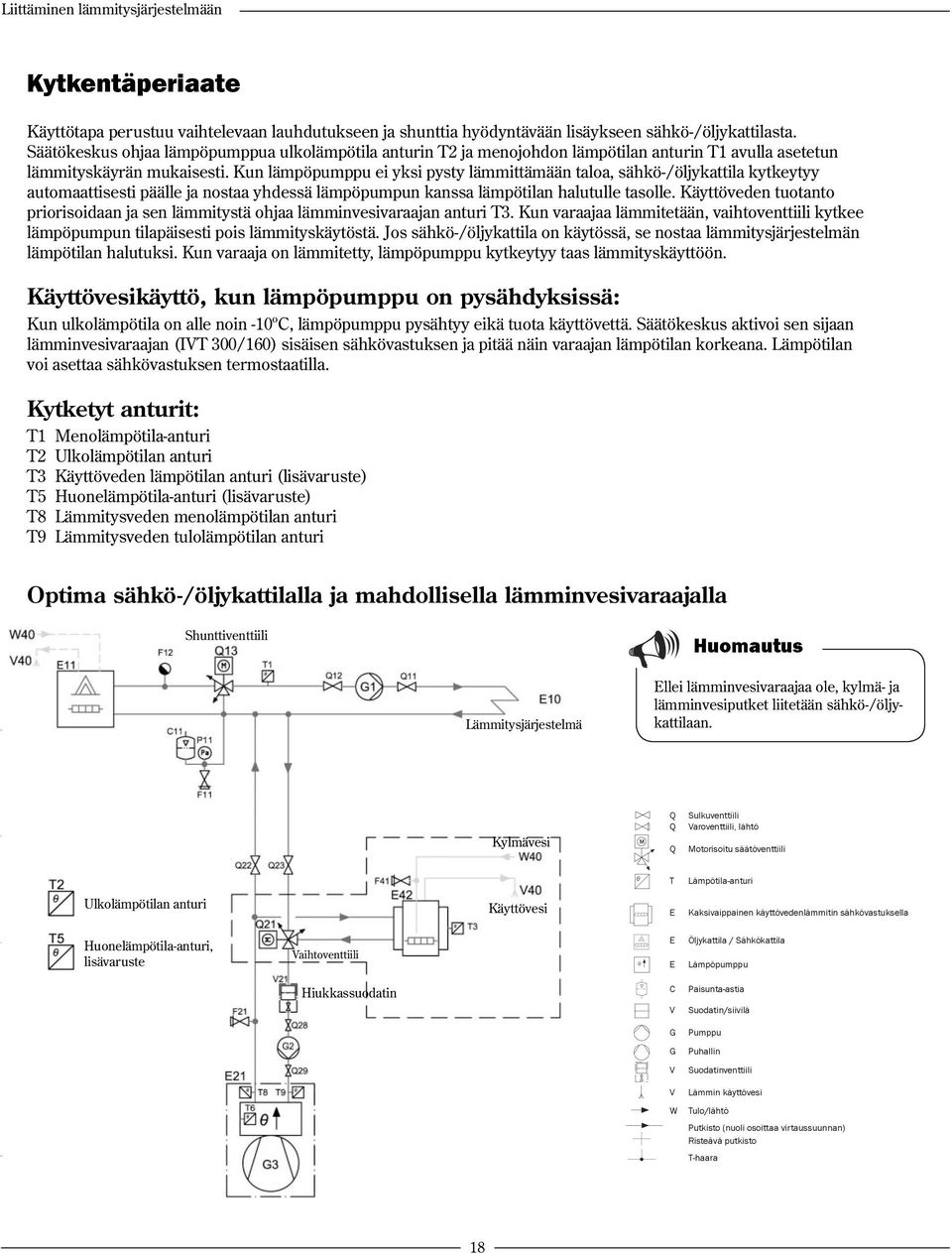

18 Liittäminen lämmitysjärjestelmään Kytkentäperiaate Käyttötapa perustuu vaihtelevaan lauhdutukseen ja shunttia hyödyntävään lisäykseen sähkö-/öljykattilasta. Säätökeskus ohjaa lämpöpumppua ulkolämpötila anturin T2 ja menojohdon lämpötilan anturin T1 avulla asetetun lämmityskäyrän mukaisesti. Kun lämpöpumppu ei yksi pysty lämmittämään taloa, sähkö-/öljykattila kytkeytyy automaattisesti päälle ja nostaa yhdessä lämpöpumpun kanssa lämpötilan halutulle tasolle. Käyttöveden tuotanto priorisoidaan ja sen lämmitystä ohjaa lämminvesivaraajan anturi T3. Kun varaajaa lämmitetään, vaihtoventtiili kytkee lämpöpumpun tilapäisesti pois lämmityskäytöstä. Jos sähkö-/öljykattila on käytössä, se nostaa lämmitysjärjestelmän lämpötilan halutuksi. Kun varaaja on lämmitetty, lämpöpumppu kytkeytyy taas lämmityskäyttöön. Käyttövesikäyttö, kun lämpöpumppu on pysähdyksissä: Kun ulkolämpötila on alle noin -10ºC, lämpöpumppu pysähtyy eikä tuota käyttövettä. Säätökeskus aktivoi sen sijaan lämminvesivaraajan (IVT 300/160) sisäisen sähkövastuksen ja pitää näin varaajan lämpötilan korkeana. Lämpötilan voi asettaa sähkövastuksen termostaatilla. Kytketyt anturit: T1 Menolämpötila-anturi T2 Ulkolämpötilan anturi T3 Käyttöveden lämpötilan anturi (lisävaruste) T5 Huonelämpötila-anturi (lisävaruste) T8 Lämmitysveden menolämpötilan anturi T9 Lämmitysveden tulolämpötilan anturi Optima sähkö-/öljykattilalla ja mahdollisella lämminvesivaraajalla Shunttiventtiili Huomautus Lämmitysjärjestelmä Ellei lämminvesivaraajaa ole, kylmä- ja lämminvesiputket liitetään sähkö-/öljykattilaan. Kylmävesi Q Q Q Sulkuventtiili Varoventtiili, lähtö Motorisoitu säätöventtiili T Lämpötila-anturi Ulkolämpötilan anturi Käyttövesi E Kaksivaippainen käyttövedenlämmitin sähkövastuksella Huonelämpötila-anturi, lisävaruste Vaihtoventtiili E E Öljykattila / Sähkökattila Lämpöpumppu Hiukkassuodatin C Paisunta-astia V Suodatin/siivilä G Pumppu G Puhallin V Suodatinventtiili V Lämmin käyttövesi W Tulo/lähtö Putkisto (nuoli osoittaa virtaussuunnan) Risteävä putkisto T-haara 18

19 Liittäminen lämmitysjärjestelmään Lämmitysjärjestelmän täyttö Lämmitysjärjestelmän huuhtelun jälkeen lämminvesivaraaja täytetään vedellä. Sen jälkeen täytetään lämmitysjärjestelmä. Tee näin: 1. Avaa ja sulje kylmävesijärjestelmän ja lämmitysjärjestelmän välinen hana. Lisää vähän kerrallaan. 2. Lue paine paisuntasäiliön painemittarista. 3. Poista ilma järjestelmästä ja täytä järjestelmä oikeaan paineeseen. Varoitus Lämminvesivaraaja on täytettävä ja paineistettava ennen kuin lämmitysjärjestelmää ryhdytään täyttämään. Tyhjään laitteistoon ei missään tapauksessa saa kytkeä jännitettä. Ilmanpoistonippa (vain Optima ) Optima

20 Liittäminen sähköjärjestelmään Liittäminen sähköjärjestelmään Tarkasta, että johtimet ja piirikortti ovat ehjiä. Anturien toimintahäiriöiden välttämiseksi verkko- ja matalajännitejohdot pitää vetää erillään. Lämpöpumpun säätökeskus on asennettu ohjauskaappiin. Energianlisäyksen varusteet kytketään lisävarustekorttiin. Kompressori, puhallin, anturit, painevahdit ym. on kytketty lämpöpumpun sähkökaappiin. Ohjauskaapin, sähkövastuksen ja lämpöpumpun sähkökaapin välisten johtimien veto esitetään sähköpiirustuksessa Ulkoisten liitäntöjen kytkentäkaavio. Varoitus Käsittele piirikorttia varoen. Se on herkkä staattisille purkauksille, jotka voivat vaurioittaa piirikortin komponentteja. Asennuksen yhteydessä pitää kytkeä seuraavat anturit: T1 menojohdon lämpötilan anturi, T2 ulkolämpötilan anturi, T3 käyttöveden lämpötilan anturi (lisävaruste), T5 huonelämpötilan anturi (lisävaruste). Asenna menojohdon lämpötilan anturi T1 suoraan menoputkeen. Lisävarusteet Käyttöveden lämpötilan anturi T3 IVT 300/160 lämminvesivaraajaa käytettäessä T3 on valmiiksi asennettu lämminvesivaraajaan. Anturin kytkentä on selostettu kohdassa Ulkoiset liitännät, ohjauskaappi. Ota huomioon, että 300/160 pitää täydentää 6 kw sähkövastuksella, katso erillinen ohje. Huonelämpötilan anturi T5 Huonelämpötilan anturi sijoitetaan keskeisesti taloon. Sen kytkeminen on selostettu kohdassa Ulkoiset liitännät, ohjauskaappi. Lämmityskaapeli Valumaletku lämpöpumpun jätevesikupista pitää tarvittaessa varustaa lämmityskaapelilla. Katso Lisävarusteet kohdassa Toimituksen sisältö, jossa on lisätietoa lämmityskaapelien pituuksista. Lämmityskaapelin kytkentä on selostettu kohdassa Ulkoiset liitännät, Optima. 20

21 Liittäminen sähköjärjestelmään Turvakytkimet ja vikavirtasuojat Tur vakytkin Kaikkien lämmityslaitteiden edessä pitää olla turvakytkin. Vikavirtasuoja Jos lämmityslaitteisto kytketään vikavirtasuojaan, suositellaan erillistä vikavirtasuojaa lämmityslaitteistolle. Noudata voimassa olevia määräyksiä. Hätäkäyttö Lämpöpumppu on varustettu hätäkäytöllä, eli sähkökattila huolehtii lämmöntuotannosta, jos säätökeskukseen tulee jokin vika. Lue lisää hätäkäytöstä käyttöohjeessa. AHB-kortilla on termostaatti menojohdon lämpötilalle hätäkäytön ajaksi. 21

22 Liittäminen sähköjärjestelmään Kytkentäkaavio, Optima Ohjauskaappiin G3 Sininen Ruskea Musta B1: Vaihejärjestyksen vartija E3: Kampikammiolämmitys E4: Mahd. lämmityskaapeli F1: Ohjausvaroke G3: Puhallin K1: Kontaktori, kompressori M1: Kompressori MB1: Moottorinsuoja, kompressori Q3: 4-tieventtiili R1: Pehmokäynnistys S1: Terminointikatkaisin HP: Ylipainevahti LP: Alipainevahti T6: Kompressori, kuumakaasu T8: Lämpöjohto, meno T9: Lämpöjohto, tulo T10: Lauhdutin T11: Höyrystimen lämpötila T12: Ilmanotto 1) Siltaus CAN-väylän ensimmäisessä ja viimeisessä piirikortissa katkaisimen S1 pitää olla asennossa "Term". 22

23 Liittäminen sähköjärjestelmään Kytkentäkaavio, Optima B1: Vaihejärjestyksen vartija E3: Kampikammiolämmitys E4: Mahd. poistoputken lämmityskaapeli F1: Ohjausvaroke K1: Kontaktori, kompressori K2: Kontaktori, puhallin M1: Kompressori M2: Puhallin MB1: Moottorinsuoja, kompressori Q4: 4-tieventtiili R1: Pehmokäynnistys TK1: Terminen kosketin, puhallin Ohjauskaappiin HP: Ylipainevahti LP: Alipainevahti T6: Kompressori, kuumakaasu T8: Lämpöjohto, meno T9: Lämpöjohto, tulo T10: Lauhdutin T11: Höyrystimen lämpötila T12: Ilmanotto Kytkentäkaavio, puhallinmoottori M2 Suuri nopeus Optima 1700 U1: Ruskea U2: Punainen V1: Sininen V2: Harmaa W1: Musta W2: Oranssi L1: Musta L2: Ruskea L3: Harmaa PE: Keltavihreä Piennopeus Optima ) Siltaus CAN-väylän ensimmäisessä ja viimeisessä piirikortissa katkaisimen S1 pitää olla asennossa "Term". 23

24 Liittäminen sähköjärjestelmään Kytkentäkaavio, ohjauskaappi Lisävarustekorttiin Lämpöpumppuun Hyppyjohdin Auki CAN-väylän ensimmäisessä ja viimeisessä piirikortissa katkaisimen S1 pitää olla asennossa "Term". F1: Ohjausvaroke F2: Ohjausvaroke G1: Lämmitysjärjestelmän pumppu G2: Kiertovesipumppu L1: Merkkivalo, käyttö/hälytys Q1: Mahd. vaihtoventtiili S1: Terminointikatkaisin S2: On/Ei S3: Hätäkäyttökatkaisin K: Mahd. lämminvesivaraajan lisäenergia T1: Menolämpötila-anturi T2: Ulkolämpötilan anturi T3: Mahd. käyttöveden lämpötilan anturi T5: Mahd. huoneanturi 24

25 Liittäminen sähköjärjestelmään Sähkökytkentäkaavio, lisävarustekortti Ohjauskaappiin Ohjauskaappiin Hyppyjohdin CAN-väylän ensimmäisessä ja viimeisessä piirikortissa katkaisimen S1 pitää olla asennossa "Term". Auki Kiinni Do1: Lämmitysjärjestelmän lisäenergian (öljykattila/sähkövastus) käynnistyslupa. Huom! Relelähdön suurin kuormitus: 1800 W resistiivinen, 600 W induktiivinen, cos ϕ >0,4. Suuremmilla kuormilla on asennettava välirele, ei kuulu toimitukseen. H1: Mahd. lisäenergiahälytys. Sulkeminen käytön aikana laukaisee hälytyksen Vika lämmitysjärjestelmän lisäenergiassa. Q2: Shunttiventtiili. S4: Hätäkäyttökatkaisin (käynnistyslupa, öljykattila/sähkövastus) Hätäkäyttötoiminto: Ohjauskaapin katkaisin S3 käynnistää lämmitysjärjestelmän pumpun G1 ja lämpöjohtopumpun G2. Lisävarustekortin katkaisimella S4 annetaan käynnistyslupa öljykattilalle tai sähkövastukselle. Jos hätäkäyttötoimintoa halutaan käyttää, esiasennetut johtimet katkaisimesta S4 pitää kytkeä OPB-korttiin kytkentäkaavion mukaisesti (L ja Do1). HUOM! Sähkövastuksessa pitää olla ylikuumenemissuoja sisäisellä termostaatilla. 25

26 Liittäminen sähköjärjestelmään Ulkoiset liitännät Optima , Optima Lisävarustekortti, sähkö-/öljykattila Ohjauskaappi Lämpöpumppu Auki Kiinni Auki HUOM! Jos hätäkäyttötoimintoa halutaan käyttää, sähkövastuksen ylikuumenemissuojassa pitää olla sisäinen termostaatti. Turvakytkin ei sisälly toimitukseen. Optima 600/900/1100: 10A Optima 1400/1700: 16A E4: Lämmityskaapeli poistoputkeen, lisävaruste G1: Lämmitysjärjestelmän pumppu G2: Lämpöjohtopumppu Q1: Vaihtoventtiili, lisävaruste Q2: Shunttiventtiili, lisävaruste K: Kontaktori, mahd. lisäsähkö lämminvesivaraajassa Do1: Käynnistyslupa lisäenergia (öljypoltin/sähkövastus). Huom! Relelähdön suurin sallittu kuormitus: 1800 W resistiivinen, 600 W induktiivinen, cos ϕ >0,4. Suuremmalla kuormituksella pitää asentaa välirele, ei sisälly toimitukseen. S4: Hätäkäyttökatkaisin. Jos toiminto halutaan, asentaja kytkee valmiiksi asennetun katkaisimen. H1: Mahd. lisäenergiahälytys T1: Menolämpötila-anturi T2: Ulkolämpötila-anturi T3: Käyttöveden lämpötilan anturi, lisävaruste T5: Huoneanturi, lisävaruste 26

27 Liittäminen sähköjärjestelmään Ulkoiset liitännät, Optima Jännitteensyöttö: Liitetään kytkentäalustoihin L1, L2, L3, N ja PE. CAN-väylä: Ohjauskaapin, lämpöpumpun ja lisävarusteyksiköiden piirikorttien välinen tiedonsiirtojohdin. Kytketään liittimiin GND, CANL, CANH ja 12V. Katso lisätietoja kohdasta CAN-väylä. E4, Lämmityskaapeli: Valumaletku lämpöpumpun jätevesikupista pitää tarvittaessa varustaa lämmityskaapelilla. Lämmityskaapeli kytketään liittimiin Do4 ja N. Katso kohta Lisävarusteet. Ohjauskaappiin Varoitus Älä sekoita 12V- ja CAN-väyläliitäntöjä! Jos 12V (tai muu väärä jännite) kytketään CAN-koskettimiin, CAN-väylän suorittimet rikkoutuvat välittömästi. Huomautus Katkaisimen S1 pitää olla asennossa Term tässä ja lisävarustekortilla. 27

28 Liittäminen sähköjärjestelmään Ulkoiset liitännät, ohjauskaappi Jännitteensyöttö: Kytketään liittimiin L1, L2, L3, N ja PE ja edelleen lämpöpumppuun. Edelleensyöttö lisävarustekortille kytketään liittimiin 1, N ja PE. CAN-väylä: Ohjauskaapin, lämpöpumpun ja lisävarusteyksiköiden piirikorttien välinen tiedonsiirtojohdin. Kytketään liittimiin GND, CANL, CANH ja 12V. Katso lisätietoja kohdasta CAN-väylä. T1, Menojohdon lämpötilan anturi: Kytketään liittimiin Ai1 ja GND. T2, Ulkolämpötilan anturi: Kytketään liittimiin Ai2 ja GND. Varoitus Älä sekoita 12V- ja CAN-väyläliitäntöjä! Jos 12V (tai muu väärä jännite) kytketään CAN-koskettimiin, CAN-väylän suorittimet rikkoutuvat välittömästi. T3, Käyttöveden lämpötilan anturi: Lisävaruste. Kytketään liittimiin Ai3 ja GND. T5, Huonelämpötilan anturi: Lisävaruste. Kytketään, jos huoneanturin halutaan vaikuttavan lämpöpumppuun. Kytketään liittimiin Ai4 ja GND. G1, Lämmitysjärjestelmän pumppu: Kytketään liittimiin Do1 ja N. G2, Lämpöjohtopumppu: Kytketään liittimiin Do2 ja N. Lisävarustekorttiin Q1, Vaihtoventtiili: Lisävaruste. Kytketään liittimiin L, Do3 (Avaa) ja N. K: Mahdollinen lämminvesivaraajan sähkövastuksen kontaktori kytketään liittimiin Do4 ja N. Lämpöpumppuun Hyppyjohdin Auki 28

29 Liittäminen sähköjärjestelmään Ulkoiset liitännät, lisävarustekortti Jännitteensyöttö: Kytketään liittimiin L, N ja PE. CAN-väylä: Ohjauskaapin, lämpöpumpun ja lisävarusteyksiköiden piirikorttien välinen tiedonsiirtojohdin. Kytketään liittimiin GND, CANL, CANH ja 12V. Katso lisätietoja kohdasta CAN-väylä. Q2, Shunttiventtiili Kytketään liittimiin Do2 (auki), N (Nolla) ja Do3 (kiinni). Varoitus Älä sekoita 12V- ja CAN-väyläliitäntöjä! Jos 12V (tai muu väärä jännite) kytketään CAN-koskettimiin, CAN-väylän suorittimet rikkoutuvat. H1, Mahd. lisäenergiahälytys: Sulkeminen käytön aikana laukaisee hälytyksen Vika lämmitysjärjestelmän lisäenergiassa. Do1, Lisäenergian käynnistyslupa Kytke johdin sähkö- tai öljykattilan kontaktoriin. Kytke vain, jos järjestelmässä on lämminvesivaraaja. Huom! Relelähdön suurin kuormitus: 1800W resistiivinen, 300W induktiivinen. Suuremmilla kuormilla on asennettava välirele, ei kuulu toimitukseen. Ohjauskaappiin Huomautus Katkaisimen S1 pitää olla asennossa Term tässä ja lämpöpumpun IOB-kortilla. Hyppyjohdin Auki Kiinni 29

30 Asentaja- ja huoltovalikko Asentaja- ja huoltovalikko () Lue ensin Käyttöönotto. Asentajan käytössä on oma valikkojärjestelmä, jota käytetään esim. käyttöönoton ja huollon yhteydessä. Lämpöpumpun käyttöohjeessa on selostettu käyttöpaneelin toiminta ja kaikki asiakastoiminnot kohdissa Valikko ja Lisävalikko. Lue se ennen käynnistystä. Varoitus Asentaja- ja huoltovalikko () on tarkoitettu vain asentajien käyttöön. Käyttäjä ei saa koskaan mennä tälle tasolle. Asentaja-/huoltovalikoihin pääsyä varten tarvitaan 4-numeroinen koodi. Tee näin: 1. Paina valitsinta noin 5 sekunnin ajan, niin että näyttöön tulee Lisävalikko. 2. Valitse Käyttöoikeustaso. 3. Syötä nelinumeroinen koodi valitsimen avulla ja vahvista painamalla valitsinta. Avauskoodi on nykyinen päiväys, jossa kuukausi on annettu kahdella numerolla ja päivä kahdella numerolla (esim. 0920). Käyttöoikeus = huolto näkyy näytössä. Paina valitsinta, niin että näyttöön tulee Valikko. Kohdassa Valikko on nyt sekä asiakastoimintoja että asentaja/ huoltotoimintoja. Lisävalikoihin pääset painamalla valitsinta 5 sekunnin ajan. 4. Palaa asiakastasolle valitsemalla Käyttöoikeustaso kohdassa Lisävalikko ja syöttämällä 0000 avauskoodiksi. Säätökeskus palaa automaattisesti asiakastasolle noin 120 minuutin kuluttua. 30

31 Valikkokatsaus Valikkokatsaus Tässä näkyvät ylimmät tasot kaikista toiminnoista, jotka ovat valikoissa Valikko ja Lisävalikko. Kaikki säätötoiminnot on lisäksi koottu taulukkoon Tehdasasetukset, katso Tekniset tiedot. Valikko Lämpöpumpun pikakäynnistys? Käynnistys Kellon asetus Kytketyt lisäanturit Kytkentäteho Käsinkäyttö Lisäenergiavalinta Kieli Korjaa anturi Puhaltimen sulatusväli Puhaltimen sulatusaika Pakkosulatus Estä kampikammiolämmitys korkean ulkolämpötilan yhteydessä Liikekäytön ajankohta Hälytyssummerin signaalin pituus T1 Ohjearvo, maksimi Näyttö Huonelämpötilan asetus (T5) Lämmitys, lisää/vähennä (ei T5) Lämmitys, lisää/vähennä, asetukset (ei T5) Raja-arvo V:lle tai H:lle K K Paljon kylmempi /lämpimämpi, muutos Kylmempi /lämpimämpi, muutos Lämpötilat K 31

32 Valikkokatsaus Lisävalikko Lämmitys Lämmitysjärjestelmän lämpötila K Huoneanturin asetukset (T5) K Aikarajoitetut asetukset Lämmityskausi Lämmitys, maks. toiminta-aika käyttövesitarpeen yhteydessä Pysäytyssuoja, käyttövedeltä lämmitykselle Kompressorin käyttölämpötila-asetukset K K K Käyttövesi Lisäkäyttövesi K Käyttövesihuippu K, Käyttöveden lämpötila Aikaohjaus, käyttövesi Lisäenergia lämminvesivaraajassa K, K Lämpötilat Lämpötilojen, tulojen ja lähtöjen näyttö Korjaa anturi Sulatusasetukset T12 - T11 asetukset Suurin ulkolämpötila T11 Suurin lämpötila Maksimiaika Viive kompressorin käynnistyksen jälkeen Minimiaika sulatusten välillä Kompressorin paineentasausaika 4-tieventtiilin paineentasausaika Pakkosulatus Lämpökaapeliaika sulatuksen jälkeen Puhallinsulatus Ajastimet Ajastimien näyttö K, Lisäenergian asetukset Käynnistysviive Aikaohjaus, lisäenergia Lisäenergiavalinta Kytketty sähköteho (Näyttää nykyisen arvon) 32

33 Valikkokatsaus Kellon asetus Aseta päiväys Aseta aika Hälytys Hälytysloki K, Hälytyshistoria Varoitusloki Käyttöoikeustaso Palaa tehdasasetuksiin Deaktivoi hälytyssummeri Ohjelmaversio K, K, K K, 33

34 Käyttöönotto Käyttöönotto Lämmitysjärjestelmä on täytettävä ja ilmattava perusteellisesti ennen käyttöönottoa. Tarkista, ettei vuotoja esiinny. Olemassa olevaan vesikiertoiseen lämmitysjärjestelmään kytkettäessä mahdollisimman monen lämpöpatterin pitää olla täysin auki. Lattialämmitysjärjestelmään kytkettäessä vähintään puolet silmukoista pitää olla auki. Kun kytketään lämpöpuhallinjärjestelmää, tulee ensin käynnistää puhaltimet ja avata puhallinelementtien hanat kokonaan. Lämpöpumpun käynnistäminen 1. Kytke verkkojännite ja paina käyttöpaneelin katkaisinta (ON/OFF). Näyttöön tulee kielenvalintaikkuna. 2. Aloita valitsemalla valikoiden kieli. Valitusta kielestä tulee automaattisesti tehdasasetus ts. se ei muutu kun valitaan Palaa tehdasasetuksiin. Kieli vaihdetaan valikossa Kieli kohdassa Käynnistys.. 3. Valitse Kellon asetus. Valitse Aseta päiväys ja anna päiväys muodossa (vv-kk-pp), ellei se ole oikein. Valitse Aseta aika ja anna aika, ellei aika-asetus ole oikein. 4. Aktivoi asentaja- ja huoltovalikko, katso Asentaja- ja huoltovalikko. Käynnistys Kun olet antanut koodin ja olet kohdassa Valikko valitse toiminto Käynnistys. Käynnistysvalikkoon on koottu kaikki toiminnot, joilla tehdään lämmityslaitteiston perusasetukset. Suorita ne tässä järjestyksessä. Kellon asetus Ks. Lämpöpumpun käynnistäminen. Kytketyt lisäanturit 34

35 Käyttöönotto Säätökeskus tunnistaa kytketyt anturit (T3 käyttövesi, T5 huoneanturi) ja näyttää kuitatut anturi, kun valitaan Kytketyt lisäanturit. Käsinkäyttö Voit tarkastaa lämmityslaitteiston toiminnot ennen sen käyttöönottoa. Voit käynnistää pumput ja venttiilit käsin valikoiden Käsinkäyttö avulla. Aktivoi valitsemalla Kyllä. HUOM! Toiminto pitää deaktivoida valitsemalla Ei kohdassa Käsinkäyttö. Lisäenergiavalinta Pelkkä lisäenergia estää kompressorin ja puhaltimen käynnistyksen. Lämmitys ja käyttövesi tuotetaan sähkölisäenergialla. Esto lisäenergia estää lisäenergiatoiminnon, ei kuitenkaan hälytyskäytössä, käyttövesihuipun tai lisäkäyttöveden yhteydessä eikä pelkkää lisäenergiaa käytettäessä. HUOM! Tätä ei tavallisesti suositella. Kieli Tässä valikossa voit vaihtaa kielen. Valitusta kielestä tulee automaattisesti tehdasasetus ts. se ei muutu kun valitaan Palaa tehdasasetuksiin. Korjaa anturi Tässä valikossa voidaan korjata kaikkien kytkettyjen anturien arvoja. Korjausarvot annetaan suoraan asteina (ºC). Normaalisti tulisi välttää anturiarvon korjaamista. Korjaamaton arvo on useimmiten oikea. Anturiarvoa voidaan korjata maks. 5ºC ylös- tai alaspäin. Puhallinsulatuksen aikaväli ja puhallinsulatusaika Koska sääolosuhteet vaihtelevat paikkakunnittain, sulatuksen tehdasasetuksia on ehkä muutettava. Tämä koskee etupäässä kostean ilmaston alueita, joissa puhallin saattaa jäätyä. Puhaltimen sulatus tarkoittaa, että lämmintä ilmaa puhalletaan ylöspäin puhaltimen läpi. Puhallinsulatustoiminto on aktiivinen, kun arvo kohdassa Puhallinsulatuksen aikavälion välillä 1 ja 10, tehdasarvo on 1. Arvo 1 tarkoittaa, että puhallinsulatuksen pitää tapahtua jokaisen sulatuksen yhteydessä. Jos arvo on 3, puhallinsulatus tapahtuu joka kolmannen sulatuksen yhteydessä. Valitse myös puhallinsulatuksen kesto. Tehdasasetus on 1 min. Min = 1 ja maks. = 5. Toiminto deaktivoidaan valitsemalla 0 kohdassa Puhallinsulatuksen aikaväli. Puhallinsulatuksen lämpötilarajaksi on asetettu -5ºC. Tämän rajan alapuolella ei tapahdu puhallinsulatusta. Arvo voidaan muuttaa kohdassa Puhallinsulatus Lisävalikoissa. Pakkosulatus 35

36 Käyttöönotto Pakkosulatusta käytetään kaikkien ajastimien ja lämpötilaehtojen ohittamiseen. Lämpötilan T11 (höyrystimen kylmäainelämpötila) pitää kuitenkin olla sulatuksen pysäytystason alapuolella. Estä kampikammiolämmitys korkean ulkolämpötilan yhteydessä Valvotaan ulkolämpötila-anturilla T2. Kun ulkolämpötila nousee yli asetetun arvon, deaktivoidaan kompressorin kampikammiolämmitys. Kampikammiolämmitys on aktiivinen, kun kompressori on pysähtyneenä ja ulkolämpötila on alle asetetun arvon. Tehdasasetus = 10ºC. Min = 5ºC ja maks. = 20ºC. Liikekäytön ajankohta Joka päivä asetettuna aikana käytetään kiertovesipumppuja G1 ja G2, vaihtoventtiiliä VaV ja puhallinta, kutakin minuutin ajan, jos ne eivät ole olleet käytössä edellisen päivän aikana. Tehdasasetus = 2 eli klo 02:00. Min = 0, maks. = 23. Hälytyssummerin signaalin pituus Hälytyksen yhteydessä äänisignaali kuuluu asetetun ajan, ellei sitä deaktivoida. Tehdasasetus on 1 minuutti, maksimiarvo 10 minuuttia. T1 Ohjear vo, maksimi Toimitettaessa T1 ohjearvo on asetettu maksimiarvoon ts. 80ºC. Arvoa on ehkä laskettava, jos käytetään ainoastaan lattialämmitystä. Näyttö Toiminnolla säädetään näytön kontrastia ja kirkkautta. Toimitettaessa molemmat ovat maksimiarvossa 10. Hälytys käynnistyksen aikana Käynnistyksen yhteydessä saattaa tulla hälytys Alhainen lämpötila lauhduttimessa. Syynä on se, että täytetty vesi on liian kylmää (alle +5ºC). Tarkasta myös tarkastuslasi lämpöpumpun sisällä. Käynnistyksen yhteydessä tarkastuslasissa saattaa näkyä kuplia muutaman minuutin ajan. Tämän jälkeen ne katoavat. Kuplien esiintyminen pumpun käydessä on merkki viasta. Vika johtuu luultavasti siitä, järjestelmässä on liian vähän kylmäainetta. Tarkastuslasi 36

37 Käyttöönotto Muut asetukset Käy läpi lämmityksen ja käyttöveden asetukset kohdissa Valikkoja Lisävalikko ja tee tarvittavat muutokset. Esimerkiksi lattialämmityksen lämmitysasetusten pitää olla tehdasarvoja alhaisemmat. Säädä H- ja V-arvot sopiviksi. Tärkeää tarkastettavaa käyttöönoton jälkeen Laitteiston optimaalisen toiminnan varmistamiseksi on tärkeää tarkastaa kuuman puolen virtaus. Lämpöjohtopumpuissa on usein nopeusvalitsin ja asetus riippuu järjestelmän painehäviöistä. Suositeltu lämpötilaero lämpöpumpun kuuman puolen yli on 5-10ºC. Nimellisvirtaus, joka annetaan kohdassa Tekniset tiedot antaa lämpötilaeroksi 7ºC käyttötavassa +7/45ºC. Tämä tarkastetaan lukemalla anturit T9 (lämmitysveden tulo) ja T8 (lämmitysveden meno). Arvot löytyvät kohdassa Lämpötilat Lisävalikoissa. Jos käyttöönotto suoritetaan kylmällä säällä (ulkolämpötila alle 0 C), lämpötilaeron pitää olla 5-7 C. Jos käyttöönotto suoritetaan 15 C ulkolämpötilassa, lämpötilaeron pitää olla 8-10 C. Lämmitysjärjestelmän virtauksen on oltava niin suuri, että kaikki lämpöpatterit lämpenevät kokonaan, jolloin lämpöä luovuttava pinta-ala kasvaa ja lämpöpumpun menolämpötila pysyy alhaisena. Ilmaa järjestelmä koekäytön jälkeen ja täytä tarvittaessa kylmää vettä. Katso Lämmitysjärjestelmän täyttö. 37

38 Lisävalikko Ajastimet Säätökeskuksessa on useita ajastimia. Näiden tilan voi tarkastaa valikossa Ajastimet. Lisäkäyttövesi Näyttää lisäkäyttövesitoiminnon jäljellä olevan ajan. Lisäenergian käynnistys Näyttää lisäenergian käynnistysviiveen jäljellä olevan ajan. Sekoitusventtiilisäätelyn viive Näyttää ajan, jolla sekoitusventtiilitoimintoa viivytetään lisäenergialaskurin loputtua. Viive ennen hälytyskäyttöä Jäljellä oleva aika lisäenergian käynnistykseen hälytyksen yhteydessä. Esto, pienpainevahti Näyttää jäljellä olevan ajan, kun pienpainevahti on estetty. Esto, huoneanturin vaikutus Näyttää jäljellä olevan ajan, kun huoneanturi on estetty. Käyttövesihuippu Näyttää jäljellä olevan ajan, kun käyttövesihuippu on aktivoitu. Käyttövesihuipun väli Näyttää jäljellä olevan ajan seuraavaan käyttövesihuippuun. Kompressori, käynnistys Näyttää kompressorin käynnistysviiveen jäljellä olevan ajan. Viive ennen sulatusta Näyttää sulatuksen käynnistysviiveen jäljellä olevan ajan. T12 - T11 saavutettu lämpötilaero Lämpöpumppu laskee säännöllisesti T12:n ja T11:n välisen lämpötilaeron. Tulosta verrataan ohjearvoon, joka lasketaan nykyisen ulkolämpötilan ja kohdassa Sulatusasetukset\T12- T11 asetukset\ero lämpötilassa +10 C /0 C /-10 C. Ajastin käynnistyy, kun ero ylittää ohjearvon. Jos se on jatkuvasti ohjearvon yläpuolella, sallitaan sulatus ajastimen loputtua. Huom! Sulatus alkaa vasta kun ajastin Viive ennen sulatusta on laskenut loppuun. Sulattaminen Näyttää höyrystimen sulatuksen käynnistysviiveen jäljellä olevan ajan. Lämmityskaapeli Näyttää jäljellä olevan ajan, kun tyhjennysputken lämmityskaapeli on kytketty päälle. Lämmitys, toiminta-aika käyttövesitarpeen yhteydessä Näyttää jäljellä olevan ajan lämmityskäytön maksimiajan täyttymiseen, jos samalla tarvitaan käyttövettä. Käyttövesi, toiminta-aika lämmitystarpeen yhteydessä Näyttää jäljellä olevan ajan käyttövesituotannon maksimiajan täyttymiseen, jos samalla tarvitaan lämmitystä. Viive ennen lämmityskautta Näyttää jäljellä olevan ajan lämpöpumpun lämmityskauden aktivointiin. 38

39 Lisävalikko Hälytystoiminnat Valikossa Hälytys löytyvät seuraavat kohdat: Hälytyslokin Hälytyshistoria Varoitusloki Kaikki hälytykset ja varoitukset selostetaan käyttäjän käsikirjassa. Käyttäjätasolla pääset hälytyslokin hälytystietoihin. Asentajatasolla voit lisäksi: Poista Hälytysloki Katso tiedot kohdassa Hälytyshistoria Katso tiedot kohdassa Varoitusloki Poista Varoitusloki Hälytyshistoria Hälytystiedot Hälytykset tallennetaan aikajärjestyksessä. Lue kaikki viimeistä hälytystä koskevat tiedot kiertämällä valitsinta. Siirry edellisen hälytyksen tietoihin jatkamalla valitsimen kiertämistä. Hälytystiedot koostuvat otsikosta ja yksityiskohdista, kuten aika, lämpötilat kaikilta antureilta ja jokaisen lähdön tila hälytyshetkellä. Varoitusloki Varoitukset tallennetaan aikajärjestyksessä varoituslokiin. Varoitusloki ja Hälytysloki kannattaa ehkä tyhjentää käyttöönoton jälkeen. 39

40 Tekniset tiedot Tekniset tiedot Tehdasasetukset Taulukossa ilmenevät tehdasasetukset (T-arvo) asetuksille, joita asiakas (A) voi muuttaa asiakasvalikoissa Valikko ja Lisävalikko. Taulukon asentaja/huoltotason () toimintoihin kohdissa Valikko ja Lisävalikko päästään muutamalla käyttöoikeustasoa. Valikko Taso F-arvo Lämpöpumpun pikakäynnistys? Ei Käynnistys --"--\Kellon asetus --"--\ --"--\Aseta päiväys vv-kk-pp --"--\ --"--\Aseta aika hh:mm:ss --"--\Kytketyt lisäanturit --"--\ --"--\T3 kuitattu (T3) Ei --"--\ --"--\T5 kuitattu (T5) Ei --"--\Käsinkäyttö Ei --"--\Lisäenergiavalinta --"--\ --"--\Pelkkä lisäenergia? Ei --"--\ --"--\ Estä lisäenergia? Ei Valikko Taso F-arvo --"--\Näyttö --"--\ --"--\Kontrastit 10 --"--\ --"--\Kirkkaus 10 Huonelämpötilan asetus (T5) K 20,0ºC Lämmitys, lisää/vähennä (ei T5) K = Lämmitys, lisää/vähennä, asetukset (ei T5) --"--\Raja-arvo V:lle tai H:lle 10ºC --"--\Paljon kylmempi /lämpimämpi, muutos 8% --"--\ Kylmempi /lämpimämpi, muutos 3% Lisäkäyttövesi K 0 h --"--\Kieli Valittu --"--\Korjaa anturi 0 --"--\Puhaltimen sulatusväli 1 kertaa --"--\Puhaltimen sulatusaika 1,0 min --"--\Pakkosulatus Ei --"--\Estä kampikammiolämmitys korkean ulkolämpötilan yhteydessä 10,0ºC --"--\Liikekäytön ajankohta 02:00 --"--\Hälytyssummerin signaalin pituus 1 min --"--\T1 Ohjearvo, maksimi 80ºC 40

41 Tekniset tiedot Lisävalikko Taso F-arvo Lämmitys --"--\Lämmitysjärjestelmän lämpötila --"--\ --"--\Lämmityskäyrä K V=20,0ºC, H=55,2Cº --"--\ --"--\Kytkentäero --"--\ --"--\ --"--\Suurin K 16,0ºC --"--\ --"--\ --"--\Pienin K 4,0ºC --"--\ --"--\ --"--\Aikakerroin K 10 --"--\Huoneanturin asetukset (T5) --"--\ --"--\Huonelämpötilan asetus K 20,0ºC --"--\ --"--\Huoneanturin vaikutus --"--\ --"--\ --"--\Muutoskerroin K 5,0 --"--\ --"--\ --"--\Estotaika K 4 h --"--\Aikarajoitetut asetukset --"--\ --"--\Aikaohjaus, lämmitys --"--\ --"--\ --"--\Päiväys ja aika K Pois --"--\ --"--\ --"--\Lämpötilan muutos K -10ºC --"--\ --"--\Loma --"--\ --"--\Päiväys K Pois --"--\ --"--\Lämpötilan muutos K -10ºC --"--\Lämmityskausi --"--\ --"--\Lämmityskauden raja K 18ºC --"--\ --"--\Viive K 4 h --"--\ --"--\Suorakäynnistysraja K 10ºC --"--\Lämmitys, maks. toiminta-aika käyttövesitarpeen yhteydessä K 20 min Lisävalikko Taso F-arvo Käyttövesi (T3) --"--\Lisäkäyttövesi --"--\ --"--\Tuntimäärä K 0 --"--\ --"--\Pysäytyslämpötila K 65,0ºC --"--\Käyttövesihuippu --"--\ --"--\Väli K 0 päivää --"--\ --"--\Käynnistysaika K 03:00 --"--\ --"--\Pysäytyslämpötila 65,0 C --"--\Käyttöveden lämpötila --"--\ --"--\T8 Pysäytyslämpötila, käyttövesi 59,0 C --"--\ --"--\Kompressorikäytössä --"--\ --"--\ --"--\T3 Käynnistyslämpötila 49,0 C --"--\ --"--\ --"--\T9 Pysäytyslämpötila 54,0 C --"--\ --"--\Pelkässä lisäenergiakäytössä --"--\ --"--\ --"--\T3 Pysäytyslämpötila 56 C --"--\ --"--\ --"--\T3 kytkentäero 1,0 C --"--\ --"--\Käyttövesi, maks. toiminta-aika lämmitystarpeen yhteydessä K 30 min --"--\Aikaohjaus, käyttövesi K Pois --"--\Lisäenergia lämminvesivaraajassa --"--\--"--\ T3 Käynnistysarvon siirto 5,0 C --"--\--"--\ T3 Kytkentäero 2,0 C Lämpötilat --"--\Korjaa anturi 0,0 --"--\Pysäytyssuoja, käyttövedeltä lämmitykselle 300 s Sulatusasetukset --"--\T12 - T11 asetukset --"--\ --"--\Aika saavutetulle lämpötilaerolle 60 s --"--\ --"--\Ero lämpötilassa +10 C 12ºC --"--\ --"--\Ero lämpötilassa 0 C 8ºC --"--\ --"--\Ero lämpötilassa -10 C 6ºC --"--\Suurin ulkolämpötila 13ºC --"--\T11 Suurin lämpötila 20ºC --"--\Maksimiaika 15 min --"--\Viive kompressorin käynnistyksen jälkeen 10 min 41

42 Tekniset tiedot Lisävalikko Taso F-arvo --"--\Minimiaika sulatusten välillä 30 min --"--\Kompressorin paineentasausaika 0 s --"--\4-tieventtiilin paineentasausaika 0 s --"--\Pakkosulatus Ei --"--\Lämpökaapeliaika sulatuksen jälkeen 15 min --"--\Puhallinsulatus --"--\ --"--\Puhaltimen sulatusväli 1 kertaa --"--\ --"--\Puhaltimen sulatusaika 1,0 min --"--\ --"--\Lämpötilaraja -5ºC Lisäenergian asetukset --"--\Käynnistysviive 60 min --"--\Aikaohjaus, lisäenergia Pois Lisävalikko Taso F-arvo Kellon asetus --"--\Aseta päiväys K vv-kk-pp --"--\Aseta aika K hh:mm:ss Hälytys --"--\Hälytysloki --"--\ --"--\Tyhjennä hälytysloki? Ei --"--\Varoitusloki --"--\ --"--\Tyhjennä varoitusloki? Ei Käyttöoikeustaso K, K (0) Palaa tehdasasetuksiin K, Ei Deaktivoi hälytyssummeri K Ei --"--\Lisäenergiavalinta --"--\ --"--\Pelkkä lisäenergia? Ei --"--\ --"--\Estä lisäenergia? Ei --"--\Sekoitusventtiilin asetukset --"--\ --"--\Sekoitusventtiilin viive 20 min --"--\ --"--\Neutraalialue 1,0 C --"--\ --"--\Käyntiaika, pidennys --"--\ --"--\ --"--\Suurenna signaalia, pidennys 1 --"--\ --"--\ --"--\Pienennä signaalia, pidenny 1 --"--\ --"--\Lisäenergia, maksimilämpötila --"--\ --"--\ --"--\Sekoitusventtiilin rajoitus, käynnistyslämpötila --"--\ --"--\ --"--\Sekoitusventtiili, pakkosulkeminen 47 C 48 C --"--\ --"--\Rajoitus lämpötilan nousun yhteydessä Kyllä --"--\ --"--\Rajoitusaika 20 s 42

43 Tekniset tiedot Tekniset tiedot Malli IVT Optima Antoteho/ottoteho lämpötilassa +7/35 C kw 5,5 / 1,4 7,2 / 2,0 8,9 / 2,3 12,9 / 3,3 14,3 / 3,9 Antoteho/ottoteho lämpötilassa +7/45 C kw 5,1 / 1,7 7,0 / 2,4 8,6 / 2,8 12,5 / 4,0 14,1 / 4,7 Lämmitysveden virtaus, nimellinen l/s 0,19 0,29 0,34 0,47 0,55 Sisäinen painehäviö, lämmitysvesi kpa Ilmavirta m³/h Puhallinmoottorin virrantarve A 0,44 0,44 0,44 0,7A (400V N3) 0,7A (400V N3) Sähköliitäntä 400V 3N~ 50Hz Varokekoko AT Kompressori Scroll Lämmitysveden korkein menolämpötila ºC 65 Kylmäainemäärä R-407C kg 2,5 2,6 2,7 3,4 3,5 Lämpöjohdon liitäntä, puserrusliitin mm Letku, 1" sisäkierre Ulkop. G25 Sulatusjärjestelmä Kuumakaasu 4-tieventtiilillä Mitat (LxSxK) mm 820x640x x705x1660 Paino kg Väri Samppanja Vaippa Maalattu galvanoitu pelti Tehotiedot lämpötiloissa +7/35º ja +7/45º on annettu Eurooppastandardin EN mukaan. 1) Mitat ilman jalkoja, jalat korottavat mm säädöstä riippuen. Ohjauskaappi ja lisävarustekortti, sähkö-/öljykattila Mitat Ohjauskaappi (LxSxK) mm 335x112x296 Lisävarustekortti (LxSxK) mm 255x100x180 43

44 Tekniset tiedot Melutaso Taulukossa on annettu melutasot äänenpainetasoina. Äänenpainetaso: Äänenpainetasolla tarkoitetaan melutasoa, joka on mitattu korvan korkeudella (1,8 m) yhden metrin päästä lämpöpumpusta. Mitattu kaiuttomassa mittaushuoneessa +7ºC ulkolämpötilalla ja 50ºC menolämpötilalla. Esimerkki: Jos lämpöpumppu on ulkona, missä ääni voi levitä vapaasti, melutaso laskee 6 dba aina etäisyyden kaksinkertaistuessa. Anturitaulukko Taulukossa näkyvät kaikkien anturien resistanssit eri lämpötiloissa. Lämpöpumppu Äänenpainetaso Lp korva (dba) Optima Optima Optima Optima Optima Esimerkki Optima 600 Optima 1400 Etäisyys Lp korva (dba) Lp korva (dba) 1 metri metriä metriä metriä Lämpötila (ºC) kω , , , , , , , , , , , , , , , , , , , , , , , , , , ,430 44

45

46 IVT Industrier AB, Sweden
