1 MODEL ROUTER TABLE INSTRUCTION MANUAL DK N S FI BORD TIL OVERFRÆSER Brugsanvisning BORD TIL OVERFRESER Bruksanvisning ÖVERFRÄSBORD Bruksanvisning YLÄJYRSINPÖYTÄ Käyttöohje Fremstillet i P.R.C Yangzhou Triple Harvest Machinery, Jiangsu EU-Importør H.P. Værktøj A/S 7080 Børkop Danmark. Produsert i P.R.C Yangzhou Triple Harvest Machinery, Jiangsu EU-importør H.P. Værktøj A/S 7080 Børkop Danmark. Tillverkad i P.R.C Yangzhou Triple Harvest Machinery, Jiangsu EU-importör H.P. Værktøj A/S 7080 Børkop Danmark. Valmistettu Kiinan kansantasavallassa Yangzhou Triple Harvest Machinery, Jiangsu Yhteisön tuoja H.P. Værktøj A/S DK-7080 Børkop Tanska7080 Børkop Danmark 1

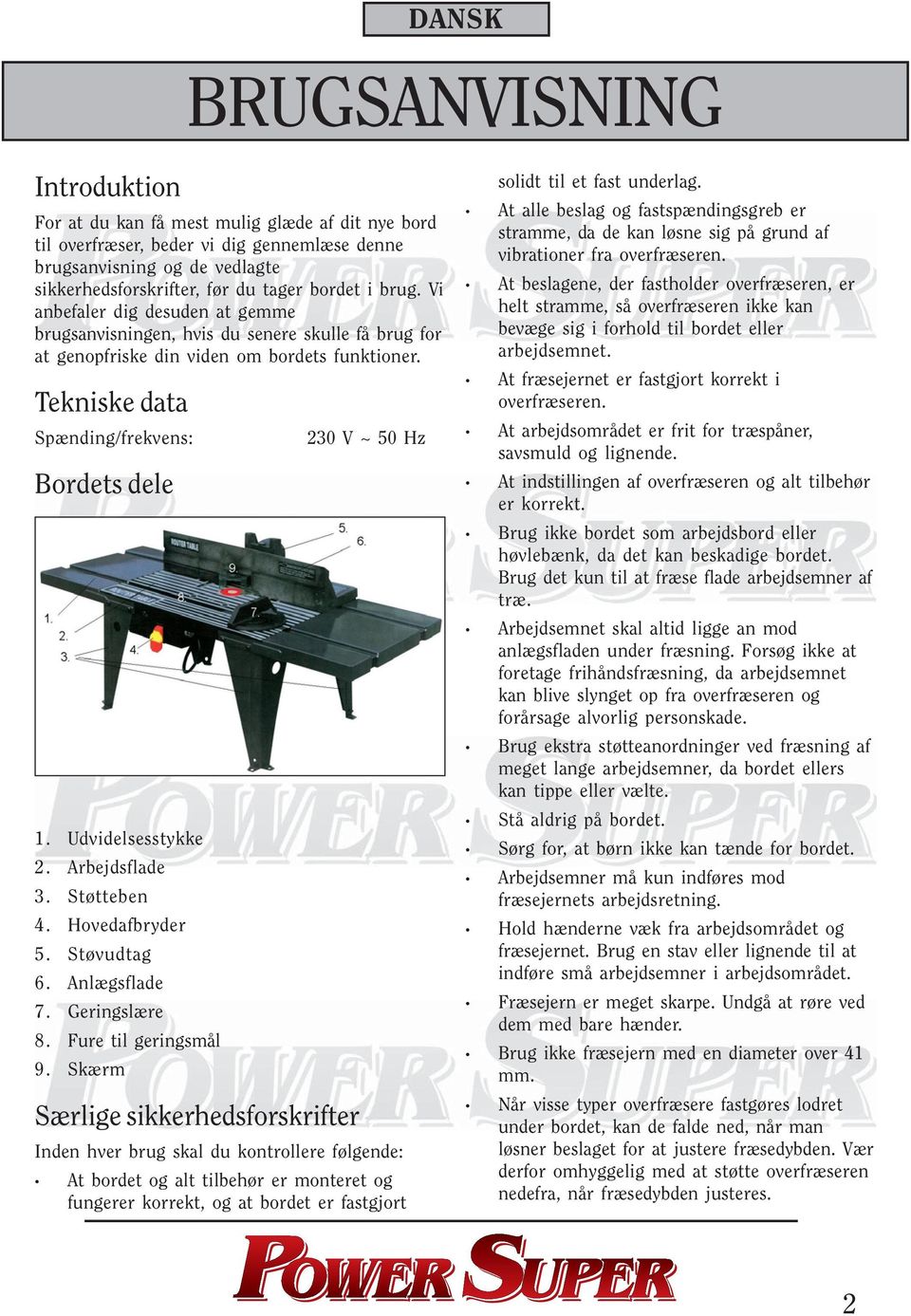

2 DANSK BRUGSANVISNING Introduktion For at du kan få mest mulig glæde af dit nye bord til overfræser, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager bordet i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om bordets funktioner. Tekniske data Spænding/frekvens: Bordets dele 1. Udvidelsesstykke 2. Arbejdsflade 3. Støtteben 4. Hovedafbryder 5. Støvudtag 6. Anlægsflade 7. Geringslære 8. Fure til geringsmål 9. Skærm Særlige sikkerhedsforskrifter 230 V ~ 50 Hz Inden hver brug skal du kontrollere følgende: At bordet og alt tilbehør er monteret og fungerer korrekt, og at bordet er fastgjort solidt til et fast underlag. At alle beslag og fastspændingsgreb er stramme, da de kan løsne sig på grund af vibrationer fra overfræseren. At beslagene, der fastholder overfræseren, er helt stramme, så overfræseren ikke kan bevæge sig i forhold til bordet eller arbejdsemnet. At fræsejernet er fastgjort korrekt i overfræseren. At arbejdsområdet er frit for træspåner, savsmuld og lignende. At indstillingen af overfræseren og alt tilbehør er korrekt. Brug ikke bordet som arbejdsbord eller høvlebænk, da det kan beskadige bordet. Brug det kun til at fræse flade arbejdsemner af træ. Arbejdsemnet skal altid ligge an mod anlægsfladen under fræsning. Forsøg ikke at foretage frihåndsfræsning, da arbejdsemnet kan blive slynget op fra overfræseren og forårsage alvorlig personskade. Brug ekstra støtteanordninger ved fræsning af meget lange arbejdsemner, da bordet ellers kan tippe eller vælte. Stå aldrig på bordet. Sørg for, at børn ikke kan tænde for bordet. Arbejdsemner må kun indføres mod fræsejernets arbejdsretning. Hold hænderne væk fra arbejdsområdet og fræsejernet. Brug en stav eller lignende til at indføre små arbejdsemner i arbejdsområdet. Fræsejern er meget skarpe. Undgå at røre ved dem med bare hænder. Brug ikke fræsejern med en diameter over 41 mm. Når visse typer overfræsere fastgøres lodret under bordet, kan de falde ned, når man løsner beslaget for at justere fræsedybden. Vær derfor omhyggelig med at støtte overfræseren nedefra, når fræsedybden justeres. 2

3 DANSK BRUGSANVISNING Tænd og sluk overfræseren på hovedafbryderen under bordet. Stik aldrig hænderne ind under bordet, når overfræseren kører, undtagen for at slukke den. Hovedafbryderen må kun bruges, når den er monteret på bordet. Samling af bordet Kontrollér, at ingen af bordets dele mangler, inden du påbegynder samlingen. Se styklisten. Ved samlingen og monteringen skal der bruges en almindelig skruetrækker, en stjerneskruetrækker, en svensknøgle eller et topnøglesæt samt en boremaskine med et 3 mm bor (til montering af bordet på underlaget). Læg arbejdsfladen med bunden i vejret, og anbring det ene udvidelsesstykke og det forreste støtteben til venstre (som er forsynet med en advarselsmærkat, der skal vende udad) som vist på figur 1. Monter udvidelsesstykket og støttebenet med 2 lange maskinskruer med fladrundhoveder og låsemøtrikker. Monter hovedafbryderen ved støttebenet med 2 lange maskinskruer med fladrundhoveder og låsemøtrikker som vist på figur 1 og 2. Møtrikkerne skal sættes i de sekskantede huller på hovedafbryderen med møtriksiden indad. Monter de øvrige 3 støtteben og det andet udvidelsesstykke. Spænd ikke møtrikkerne endnu. Stil bordet på støttebenene, og kontrollér, at udvidelsesstykkerne er på niveau med eller lidt lavere end arbejdsfladen. Udvidelsesstykkerne må ikke være højere end arbejdsfladen. Hvis det er tilfældet, skal skruerne, der fastholder udvidelsesstykkerne, løsnes og flyttes, så udvidelsesstykkerne er lavere end arbejdsfladen. Spænd samtlige møtrikker, og kontrollér udvidelsesstykkernes højde igen. Montering af overfræser på bordet Overfræsere med en såldiameter på 15 cm kan monteres på bordet ved hjælp af de medfølgende beslag. Overfræserens sål skal være flad uden huller. Sæt 4 lange monteringsbolte med runde hoveder i hullerne i bordet som vist på figur 3. Dæk evt. bolthovederne med tape, så de ikke falder ud, når bordet vendes på hovedet. Vend bordet på hovedet, og placer overfræseren midt på den store ring midt i arbejdsområdet som vist på figur 4 og 5. Sæt beslag på de fire bolte, og fastgør dem med 4 låsemøtrikker uden at spænde dem helt. Størrelsen og udformningen af overfræserens fræsesål bestemmer, om den korte eller lange ende af beslaget skal fastholde overfræseren. Den anden ende skal hvile på støtteringen under bordet. Vælg den løsning, der bedst fastgør overfræseren til arbejdsområdet. Kontrollér, at overfræseren er centreret omkring hullet i arbejdsområdet, og at beslagene fastholder fræsesålen. Fastspænd herefter beslagene og kontrollér, at overfræseren ikke kan bevæges. Lås kontakten på overfræseren med det medfølgende beslag. Slut overfræseren til strømforsyningen på bordet, så den startes og stoppes med hovedafbryderen. Montering af indsatser i bordet Bordet til overfræser leveres med 5 indsatser til arbejdsområdet med forskellige hulstørrelser: Huldiameter Til brug med fræsejern med diameter op til 13 mm 10 mm 20 mm 16 mm 25 mm 22 mm 32 mm 28 mm 38 mm 35 mm 3

4 DANSK BRUGSANVISNING Brug ikke indsatser til fræsejern med en diameter mellem 38 og 41 mm. Monter indsatsen ved at sætte tappen i den ene side af indsatsen ind under kanten af hullet i arbejdsfladen. Tryk ned med en finger, til indsatsen klikker på plads. Indsatsen afmonteres ved forsigtigt at trække op i hullet, indtil tappen løsnes fra hullet. Afmonter fræsejernet, inden du afmonterer indsatsen, da der ellers er risiko for at skære sig. Montering af anlægsflade til samlinger på anlægsflade Før anlægsfladen til samlinger ind i det firkantede hul på den store anlægsflade, og fastgør den ved hjælp af en bolt med sekskanthoved, en spændeskive og et justeringsgreb som vist på figur 6 og 7. Når justeringsgrebet løsnes, kan anlægsfladen til samlinger skydes frem og tilbage. Montering af justerbar skærm på anlægsflade Vend anlægsfladen på hovedet, og anbring skærmen på anlægsfladen som vist på figur 8. Monter fjederen på skærmen, så det formede ben på fjederen vikles om skærmen (se figur 9). Anbring fjederens andet (lige) ben mod den vinklede overflade i fordybningen i anlægsfladen. Før skærmen over navet. Fjederen er nu fastgjort mellem anlægsfladen og skærmen. Fastgør skærmen ved hjælp af en selvskærende skrue og en flad spændeskive som vist på figur 8. Skub skærmen ind i anlægsfladen et par gange, og kontrollér, at den vender tilbage til den fremskudte udgangsposition. Hvis den ikke vender tilbage, skal du løsne skruen, indtil den gør det. Montering af anlægsfladen på bordet Anbring anlægsfladen på bordet, og fastgør den med to lange bolte med sekskanthoveder, der isættes fra undersiden af bordet og fastholdes ved hjælp af to spændeskiver og justeringsgreb (se figur 10 og 11). Montering af geringslære på arbejdsfladen Monter vinkelmåleren på geringsmålet med en lang maskinskrue gennem midterhullet som vist på figur 12. Spænd skruen, så vinkelmåleren og geringsmålet rører hinanden, men vinkelmåleren stadig kan drejes. Monter justeringsgrebet på geringsmålet med en bolt som vist på figur 12. Montering af bordet til overfræser på en høvlebænk Anbring bordet til overfræser på en høvlebænk eller en anden jævn og stabil overflade med forsiden udad. Hvis bordet ikke står jævnt, skal du løsne de skruer, der fastgør støttebenene til bordet og stramme dem igen, når støttebenene er fastgjort til underlaget. Justér bordet, så det står korrekt, og markér underlaget gennem monteringshullerne i støttebenenes fødder (8 i alt) med en syl eller en blyant. Fjern bordet, og bor 8 huller i underlaget med et 3 mm bor på de markerede steder. Anbring bordet på underlaget, og fastgør støttebenene på underlaget med 8 store træskruer (medfølger ikke). Spænd skruerne helt. Du kan evt. fastgøre bordet på en løs plade og herefter fastgøre denne på et fast underlag med skruer eller kraftige skruetvinger. 4

5 DANSK BRUGSANVISNING Forberedelse og justering af bordet Kontrollér, at der er slukket for hovedafbryderen. Tænd overfræseren på tænd/sluk-knappen på overfræseren. For at tænde hovedafbryderen skal det gennemsigtige plastlåg løftes. I nødstilfælde kan hovedafbryderen slukkes ved at slå på ydersiden af plastlåget med hånden. Når hovedafbryderen herefter tændes, starter overfræseren og evt. andet udstyr, der er tilsluttet strømforsyningen. Monter et fræsejern i overfræseren, så patronen griber om mindst 19 mm af fræsejernet. Mål afstanden fra begge ender af anlægsfladen til den inderste kant af furen til geringsmålet. Hvis afstandene ikke er lige lange, skal du løsne justeringsgrebene på anlægsfladen og justere den, til den er helt parallel med furen (se figur 13). Spænd justeringsgrebene, og kontrollér, at anlægsfladen sidder helt fast. Justering af skæredybde og -højde Kontrollér, at anlægsfladen er parallel med furen til geringsmålet. Tegn to linjer, A og B, på endefladen af et stykke affaldstræ med helt parallelle sider og jævne overflader. Linje A angiver den ønskede skæredybde (den mængde træ, der skal fjernes), mens linje B angiver den ønskede skærehøjde. Anbring træstykket på arbejdsfladen, så det ligger an mod anlægsfladen med endefladen med linjerne A og B tæt på fræsejernet. Herved trykkes skærmen ind i anlægsfladen, så du kan justere fræsejernet. Løsn justeringsgrebene på anlægsfladen, og flyt den frem eller tilbage, til ydersiden af fræsejernet er ud for linje A. Spænd begge justeringsgreb. Hæv eller sænk overfræseren (i henhold til overfræserproducentens instruktioner), til oversiden af fræsejernet er ud for linje B. Kontrollér herefter, at overfræseren er solidt fastgjort til fræsesålen, at fræsejernet sidder ordentligt fast i patronen, og at fræsesålen er fastgjort til arbejdsfladen. Fræsning af samlinger Arbejdsemnerne, der skal samles, skal være jævne og ligge an mod anlægsfladen og arbejdsfladen, og hjørnerne skal være helt vinkelrette. Du kan evt. afrette arbejdsemnerne med et lige fræsejern, inden du fræser samlingerne. Kontrollér, at endefladen af anlægsfladen til samlinger er parallel med endefladen på den store anlægsflade, og juster den, hvis den ikke er (se under Montering af anlægsflade til samlinger på anlægsflade ovenfor). Indstil den ønskede fræsedybde og -højde som beskrevet ovenfor, og kontrollér, at indstillingen er korrekt, ved at foretage en prøvefræsning i et stykke affaldstræ. Løsn justeringsgrebet på anlægsfladen til samlinger, og skub den frem, til den ligger an mod den fræsede del af affaldstræet. Spænd justeringsgrebet igen, og kontrollér endnu engang indstillingerne ved hjælp af et stykke affaldstræ. bordet er nu klar til brug. De bedste resultater opnås, hvis du fræser meget små mængder træ ad gangen (0,8 mm eller derunder). Kantfræsning uden kuglelejestyr Juster endefladen af anlægsfladen til samlinger, så den er parallel med endefladen på den store anlægsflade. Indstil den ønskede fræsedybde og -højde som beskrevet ovenfor, og kontrollér, at indstillingen er korrekt, ved at foretage en prøvefræsning i et stykke affaldstræ. Bordet er nu klar til brug. Kantfræsning med kuglelejestyr Juster anlægsfladerne, og indstil fræsedybde 5

6 og -højde som beskrevet ovenfor. Skub skærmen på anlægsfladen så langt tilbage, at kuglelejestyret kan kontrollere fræsedybden. Hvis skærmen anbringes så tæt på kuglelejestyret som muligt, mindskes risikoen for ulykker (se figur 14). Kontrollér, at indstillingerne er korrekte ved at foretage en prøvefræsning i et stykke affaldstræ. Bordet er nu klar til brug. Bemærk: Hvis du bruger profilfræsejern til fræsning af f.eks. skabslåger, skal du sikre dig, at lågens tykkelse ikke er større end 19 mm, da toppen af fræsejernet ellers vil komme i kontakt med skærmen på anlægsfladen. Fræsning med geringslæren Geringslæren er nyttig som ekstra støtte ved fræsning af små arbejdsemner eller endestykkerne af lange arbejdsemner. Sørg for, at anlægsfladen er helt parallel med furen til geringsmålet, inden du bruger geringslæren (se afsnittet Forberedelse og justering af bordet). Du kan fræse vinkler ved at løsne justeringsgrebet på geringslæren, justere den til den ønskede vinkel (op til 60 i hver retning) og stramme justeringsgrebet igen. Rengøring og vedligehold Brug en støvsuger til rengøring af bordet. Støv og savsmuld kan evt. aftørres med en fugtig klud. Rengør overfræseren efter hver brug i henhold til producentens instruktioner. DANSK BRUGSANVISNING 6

7 DANSK BRUGSANVISNING Figur 1 1. Støtteben (advarselsmærkaten skal vende udad); 2. udvidelsesstykke; 3. skrue; 4. møtrik; 5. hovedafbryder; 6. bagside Figur 2 1. Støtteben; 2. møtrik; 3. skruer; 4. hovedafbryder Figur 3 1. Bolte; 2. forside af bord til overfræser Figur 4 1. Beslag; 2. spændeskive; 3. låsemøtrik; 4. overfræser; 5. bolt; 6. bagside af bordet Figur 5 1. Overfræser; 2. låsemøtrik; 3. spændeskive; 4. beslag; 5. bolt; 6. støttenav til bolt; 7. støttering; 8. bagside af bord Figur 6 1. Justeringsgreb; 2. spændeskive; 3. anlægsflade; 4. anlægsflade til samlinger; 5. bolt 7

8 DANSK BRUGSANVISNING Figur 7 1. Justeringsgreb; 2. anlægsflade; 3. anlægsflade til samlinger; 4. spændeskive Figur 8 1. Anlægsflade; 2. anlægsflade til samlinger; 3. skærm; 4. spændeskive; 5. skrue; 6. fjeder Figur 9 1. Formet ben; 2. lige ben; 3. skærm Figur Spændeskive; 2. justeringsgreb; 3. anlægsflade; 4.bolt Figur Sekskantet forsænkning; 2. støtteben; 3. bolt; 4. overfræser Figur Geringsmål; 2. bolt; 3. spændeskive; 4. justeringsgreb; 5. vinkelmåler 8

9 DANSK BRUGSANVISNING Figur Justeringsgreb; 2. forkant af anlægsflade; 3. afstand mellem anlægsflade og fure; 4. fure til geringsmål; 5. forkant af bord til overfræser; 6. geringslære Figur Kugleleje; 2. fræsejern; 3. anlægsflade; 4. kant på kuglelejestyr; 5. affaldstræ; 6. bord til overfræser Højdestopper Breddestopper 9

10 NORSK BRUKSANVISNING Innledning For at du skal få mest mulig glede av det nye bordet ditt til overfreser, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke det. Vi anbefaler også at du tar vare på bruksanvisningen hvis du får behov for å lese informasjonen om bordets funksjoner om igjen senere. Tekniske spesifikasjoner Spenning/frekvens: Deler 1. Plateforlenger 2. Bord 3. Støttebein 4. Hovedbryter 5. Støvuttak 6. Anlegg 7. Gjæringsvinkelmåler 8. Gjæringsspor 9. Skjerm 230 V ~ 50 Hz Spesifikke sikkerhetsforskrifter Før bruk skal du alltid kontrollere følgende: At bordet og alt tilbehøret er montert og fungerer korrekt, og at bordet er godt festet til et fast underlag At alle beslag og festehåndtak er stramme slik at de ikke løsner på grunn av vibrasjoner fra overfreseren At beslagene som holder overfreseren, er helt stramme slik at overfreseren ikke kan bevege seg i forhold til bordet eller arbeidsstykket At fresejernet er festet korrekt i overfreseren At arbeidsområdet er fritt for spon, sagmugg og liknende At overfreseren og alt tilbehøret er korrekt innstilt Ikke bruk bordet som arbeidsbord eller høvelbenk da dette kan skade bordet. Bruk det bare til å frese flate arbeidsstykker av tre. Arbeidsstykket skal alltid ligge mot anlegget under fresing. Ikke prøv å frese på frihånd da arbeidsstykket kan bli kastet opp fra overfreseren og føre til alvorlig personskade. Bruk ekstra støtteanordninger ved fresing av svært lange arbeidsstykker da bordet ellers kan tippe eller velte. Ikke stå på bordet. Sørg for at barn ikke kan slå på bordet. Arbeidsstykker må bare føres inn på bordet mot fresejernets rotasjonsretning. Hold hendene vekk fra arbeidsområdet og fresejernet. Bruk en stav eller liknende til å føre små arbeidsstykker inn i arbeidsområdet. Fresejern er svært skarpe. Unngå å ta på dem med bare hender. Ikke bruk fresejern med en diameter på over 41 mm. Når visse typer overfresere festes loddrett under bordet, kan de falle ned når man løsner beslaget for å justere fresedybden. Vær derfor nøye med å støtte overfreseren nedenfra når fresedybden justeres. Slå på og av overfreseren med hovedbryteren under bordet. Ikke stikk hendene inn under bordet når overfreseren går unntatt for å slå den av. 10

11 NORSK BRUKSANVISNING Hovedbryteren må bare brukes når den er montert på bordet. Montering av bordet Kontroller at ingen av delene mangler før du begynner å montere bordet. Se delelisten. Ved montering skal det brukes en vanlig skrutrekker, en stjernetrekker, en skiftenøkkel eller et sett med pipenøkler samt en boremaskin med et 3 mm bor (til montering av bordet på underlaget). Legg platen med bunnen opp, og plasser den ene plateforlengeren og det forreste støttebeinet til venstre (som er forsynt med et varselmerke som skal vende ut) som vist på figur 1. Monter plateforlengeren og støttebeinet med 2 lange maskinskruer med flate og runde hoder og låsemuttere. Monter hovedbryteren ved støttebenet med 2 lange maskinskruer med flate og runde hoder og låsemuttere som vist på figur 1 og 2. Mutterne skal settes i de sekskantede hullene på hovedbryteren med muttersiden inn. Monter de 3 andre støttebeina og den andre plateforlengeren. Ikke stram mutterne ennå. Sett bordet på støttebeina, og kontroller at plateforlengerne er på høyde med eller litt lavere enn bordet. Plateforlengerne må ikke være høyere enn bordet. Hvis de er det, må skruene som fester plateforlengerne, løsnes og flyttes slik at plateforlengerne er lavere enn bordet. Stram samtlige muttere, og kontroller høyden på plateforlengerne om igjen. Montering av overfreser på bordet Overfresere med en sålediameter på 15 cm kan monteres på bordet ved hjelp av de medfølgende beslagene. Sålen på overfreseren skal være flat og uten hull. Sett 4 lange monteringsbolter med runde hoder i hullene i bordet som vist på figur 3. Dekk eventuelt bolthodene med tape slik at de ikke faller ut når bordet snus på hodet. Snu bordet på hodet, og plasser overfreseren midt på den store ringen midt i arbeidsområdet som vist på figur 4 og 5. Sett beslag på de fire boltene, og fest dem med 4 låsemuttere uten å stramme dem helt. Størrelsen og utformingen på overfreserens fresesåle bestemmer om den korte eller lange enden av beslaget skal holde overfreseren. Den andre enden skal hvile på støtteringen under bordet. Velg den løsningen som best fester overfreseren til arbeidsområdet. Kontroller at overfreseren er sentrert rundt hullet i arbeidsområdet, og at beslagene holder fresesålen fast. Fest så beslagene, og kontroller at overfreseren ikke kan bevege seg. Lås kontakten på overfreseren med det medfølgende beslaget. Kople overfreseren til strømforsyningen på bordet slik at den kan startes og stoppes med hovedbryteren. Montering av innsatser i bordet Bordet til overfreser leveres med 5 innsatser til arbeidsområdet med forskjellige hullstørrelser: Hulldiameter Til bruk med fresejern med diameter opptil 13 mm 10 mm 20 mm 16 mm 25 mm 22 mm 32 mm 28 mm 38 mm 35 mm Ikke bruk innsatser til fresejern med en diameter på mellom 38 og 41 mm. Monter innsatsen ved å sette tappen i den ene siden av innsatsen inn under kanten av hullet i bordet. Trykk ned med en finger til innsatsen klikker på plass. Innsatsen fjernes ved forsiktig å trekke opp i hullet til tappen løsner fra hullet. Fjern fresejernet før du fjerner innsatsen da det ellers 11

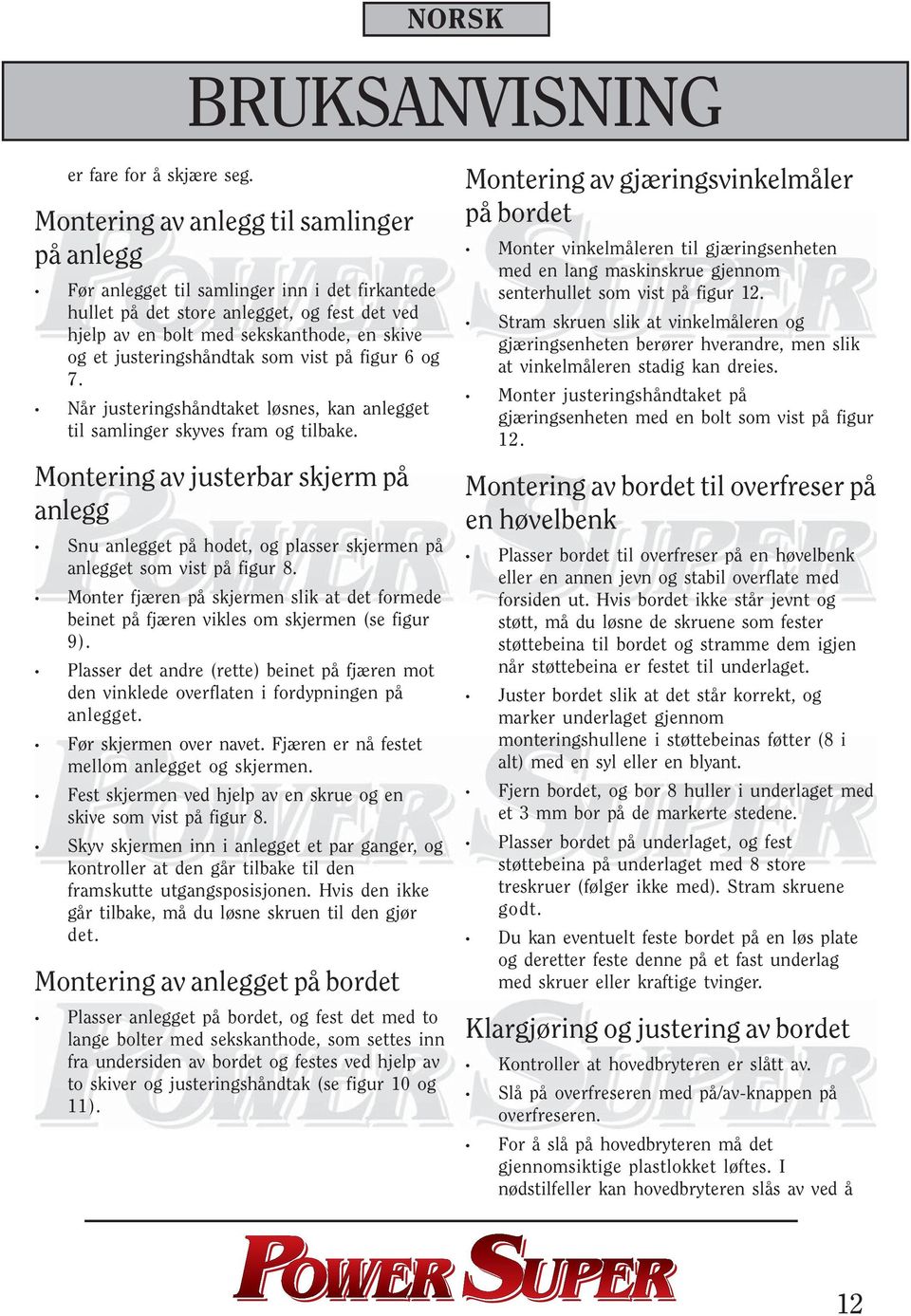

12 NORSK BRUKSANVISNING er fare for å skjære seg. Montering av anlegg til samlinger på anlegg Før anlegget til samlinger inn i det firkantede hullet på det store anlegget, og fest det ved hjelp av en bolt med sekskanthode, en skive og et justeringshåndtak som vist på figur 6 og 7. Når justeringshåndtaket løsnes, kan anlegget til samlinger skyves fram og tilbake. Montering av justerbar skjerm på anlegg Snu anlegget på hodet, og plasser skjermen på anlegget som vist på figur 8. Monter fjæren på skjermen slik at det formede beinet på fjæren vikles om skjermen (se figur 9). Plasser det andre (rette) beinet på fjæren mot den vinklede overflaten i fordypningen på anlegget. Før skjermen over navet. Fjæren er nå festet mellom anlegget og skjermen. Fest skjermen ved hjelp av en skrue og en skive som vist på figur 8. Skyv skjermen inn i anlegget et par ganger, og kontroller at den går tilbake til den framskutte utgangsposisjonen. Hvis den ikke går tilbake, må du løsne skruen til den gjør det. Montering av anlegget på bordet Plasser anlegget på bordet, og fest det med to lange bolter med sekskanthode, som settes inn fra undersiden av bordet og festes ved hjelp av to skiver og justeringshåndtak (se figur 10 og 11). Montering av gjæringsvinkelmåler på bordet Monter vinkelmåleren til gjæringsenheten med en lang maskinskrue gjennom senterhullet som vist på figur 12. Stram skruen slik at vinkelmåleren og gjæringsenheten berører hverandre, men slik at vinkelmåleren stadig kan dreies. Monter justeringshåndtaket på gjæringsenheten med en bolt som vist på figur 12. Montering av bordet til overfreser på en høvelbenk Plasser bordet til overfreser på en høvelbenk eller en annen jevn og stabil overflate med forsiden ut. Hvis bordet ikke står jevnt og støtt, må du løsne de skruene som fester støttebeina til bordet og stramme dem igjen når støttebeina er festet til underlaget. Juster bordet slik at det står korrekt, og marker underlaget gjennom monteringshullene i støttebeinas føtter (8 i alt) med en syl eller en blyant. Fjern bordet, og bor 8 huller i underlaget med et 3 mm bor på de markerte stedene. Plasser bordet på underlaget, og fest støttebeina på underlaget med 8 store treskruer (følger ikke med). Stram skruene godt. Du kan eventuelt feste bordet på en løs plate og deretter feste denne på et fast underlag med skruer eller kraftige tvinger. Klargjøring og justering av bordet Kontroller at hovedbryteren er slått av. Slå på overfreseren med på/av-knappen på overfreseren. For å slå på hovedbryteren må det gjennomsiktige plastlokket løftes. I nødstilfeller kan hovedbryteren slås av ved å 12

13 NORSK BRUKSANVISNING slå på utsiden av plastlokket med hånden. Når hovedbryteren nå slås på, starter overfreseren og eventuelt annet utstyr som er koplet til strømforsyningen. Monter et fresejern i overfreseren slik at chucken griper rundt minst 19 mm av fresejernet. Mål avstanden fra begge ender av anlegget til den innerste kanten av gjæringssporet. Hvis avstandene ikke er like lange, må du løsne justeringshåndtakene på anlegget og justere det til det er helt parallelt med sporet (se figur 13). Stram justeringshåndtakene, og kontroller at anlegget sitter godt fast. Justering av skjæredybde og -høyde Kontroller at anlegget er parallelt med gjæringssporet. Tegn to linjer, A og B, på endeflaten på et stykke avfallstre med helt parallelle sider og jevne overflater. Linje A angir den ønskede skjæredybden (den mengden tre som skal fjernes) mens linje B angir den ønskede skjærehøyden. Plasser trestykket på bordet slik at det ligger mot anlegget med endeflaten med linjene A og B inntil fresejernet. Da trykkes skjermen inn i anlegget slik at du kan justere fresejernet. Løsne justeringshåndtakene på anlegget, og flytt det fram eller tilbake til yttersiden av fresejernet er utenfor linje A. Stram begge justeringshåndtakene. Hev eller senk overfreseren (i henhold til produsentens anvisninger) til oversiden av fresejernet er utenfor linje B. Kontroller så at overfreseren er godt festet til fresesålen, at fresejernet sitter ordentlig fast i chucken, og at fresesålen er festet til bordet. Fresing av samlinger Arbeidsstykkene som skal samles, må være jevne og ligge mot anlegget og bordet, og hjørnene må være helt vinkelrette. Du kan eventuelt avrette arbeidsstykkene med et rett fresejern før du freser samlingene. Kontroller at endeflaten på anlegget til samlinger er parallell med endeflaten på det store anlegget, og juster den hvis den ikke er det (se Montering av anlegg til samlinger på anlegg over). Still inn ønsket fresedybde og -høyde som beskrevet over, og kontroller at innstillingen er korrekt ved å foreta en prøvefresing i et stykke avfallstre. Løsne justeringshåndtaket på anlegget til samlinger, og skyv det frem til det ligger mot den fresede delen av trestykket. Stram justeringshåndtaket igjen, og kontroller enda en gang innstillingene ved hjelp av et stykke avfallstre. Bordet er nå klart til bruk. Du får best resultater når du freser svært små mengder tre om gangen (0,8 mm eller mindre). Kantfresing uten kulelagerstyring Juster endeflaten på anlegget til samlinger slik at den er parallell med endeflaten på det store anlegget. Still inn ønsket fresedybde og -høyde som beskrevet over, og kontroller at innstillingen er korrekt ved å foreta en prøvefresing i et stykke avfallstre. Bordet er nå klart til bruk. Kantfresing med kulelagerstyring Juster anleggene, og still inn fresedybde og - høyde som beskrevet over. Skyv skjermen på anlegget så langt tilbake at kulelagerstyringen kan kontrollere fresedybden. Hvis skjermen plasseres så nært inntil kulelagerstyringen som mulig, reduseres faren for ulykker (se figur 14). Kontroller at innstillingene er korrekte ved å foreta en prøvefresing i et stykke avfallstre. Bordet er nå klart til bruk. Merk: Hvis du bruker profilfresejern til fresing av f.eks. skapdører, må du passe på at tykkelsen på 13

14 døren ikke er større enn 19 mm da toppen av fresejernet ellers vil komme i kontakt med skjermen på anlegget. Fresing med gjæringsvinkelmåleren Gjæringsvinkelmåleren er nyttig som ekstra støtte ved fresing av små arbeidsstykker eller endestykkene på lange arbeidsstykker. Pass på at anlegget er helt parallelt med gjæringssporet før du bruker gjæringsvinkelmåleren (se avsnittet Klargjøring og justering av bordet ). Du kan frese vinkler ved å løsne justeringshåndtaket på gjæringsvinkelmåleren, justere den til ønsket vinkel (opptil 60 i hver retning) og stramme justeringshåndtaket igjen. Rengjøring og vedlikehold Bruk en støvsuger til rengjøring av bordet. Støv og sagmugg kan eventuelt tørkes av med en fuktig klut. Rengjør overfreseren etter hver gangs bruk i henhold til produsentens anvisninger. NORSK BRUKSANVISNING 14

15 NORSK BRUKSANVISNING Figur 1 1. Støttebein (varselmerket skal vende ut), 2. plateforlenger, 3. skrue, 4. mutter, 5. hovedbryter, 6. bakside Figur 2 1. Støttebein, 2. mutter, 3. skruer, 4. hovedbryter Figur 3 1. Bolter, 2. forside av bord til overfreser Figur 4 1. Beslag, 2. skive, 3. låsemutter, 4. overfreser, 5. bolt, 6. baksiden på bordet Figur 5 1. Overfreser, 2. låsemutter, 3. skive, 4. beslag, 5. bolt, 6. støttenav til bolt, 7. støttering, 8. bakside på bord Figur 6 1. Justeringshåndtak, 2. skive, 3. anlegg, 4. anlegg til samlinger, 5. bolt 15

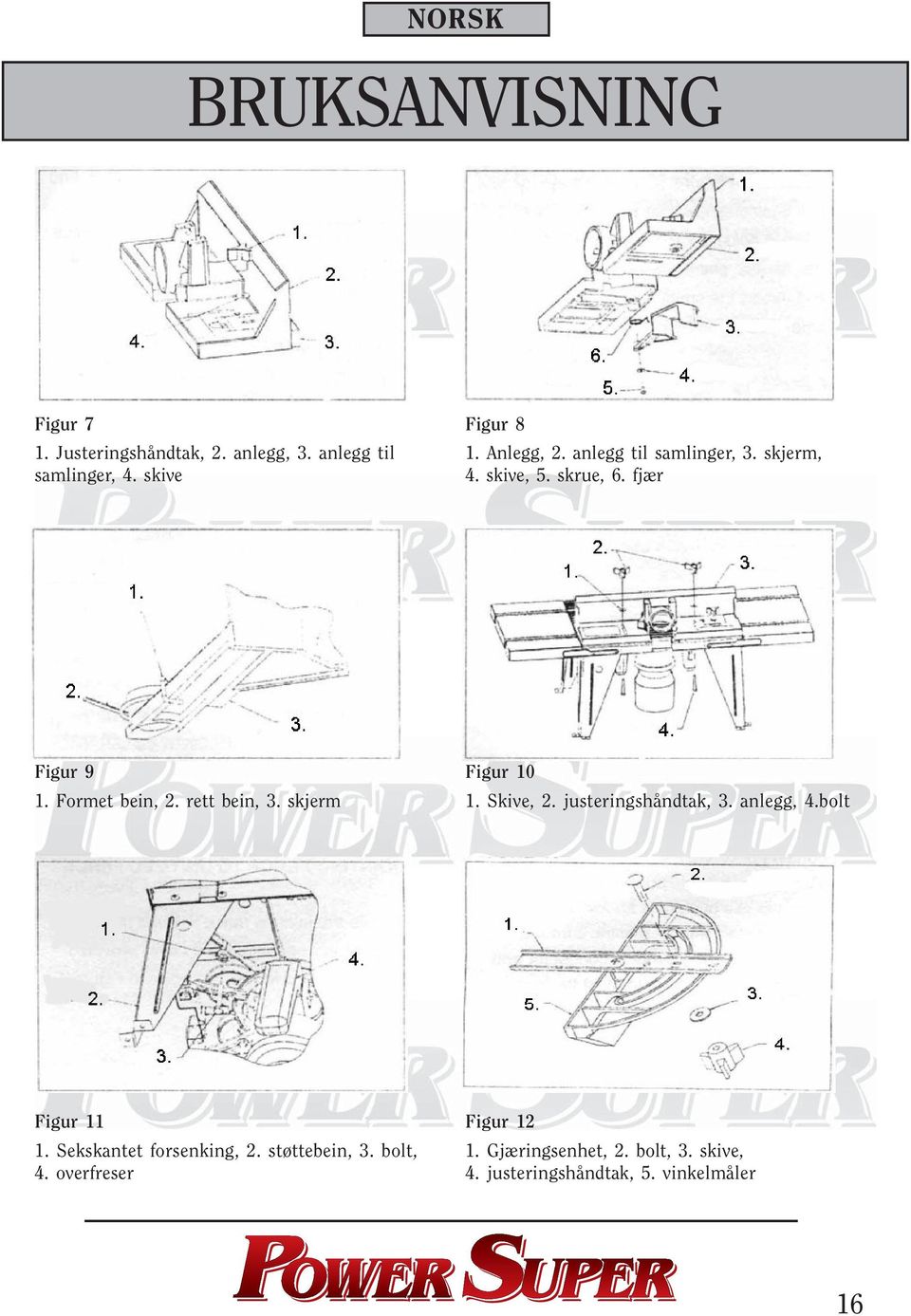

16 NORSK BRUKSANVISNING Figur 7 1. Justeringshåndtak, 2. anlegg, 3. anlegg til samlinger, 4. skive Figur 8 1. Anlegg, 2. anlegg til samlinger, 3. skjerm, 4. skive, 5. skrue, 6. fjær Figur 9 1. Formet bein, 2. rett bein, 3. skjerm Figur Skive, 2. justeringshåndtak, 3. anlegg, 4.bolt Figur Sekskantet forsenking, 2. støttebein, 3. bolt, 4. overfreser Figur Gjæringsenhet, 2. bolt, 3. skive, 4. justeringshåndtak, 5. vinkelmåler 16

17 NORSK BRUKSANVISNING Figur Justeringshåndtak, 2. forkant på anlegg, 3. avstand mellom anlegg og spor, 4. gjæringsspor, 5. forkant på bord til overfreser, 6. gjæringsvinkelmåler Figur Kulelager, 2. fresejern, 3. anlegg, 4. kant på kulelagerstyring, 5. avfallstre, 6. bord til overfreser Høydestopper Breddestopper 17

18 SVENSKA BRUKSANVISNING Introduktion För att du ska få så stor glädje som möjligt av din nya överfräsbord rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda det. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen. Tekniska data Spänning/frekvens: Bordets delar 1. Förlängningsstycke 2. Arbetsplatta 3. Stödben 4. Huvudströmbrytare 5. Dammuttag 6. Anläggningsyta 7. Geringsanhåll 8. Spår till geringsanhåll 9. Skydd 230 V ~ 50 Hz Särskilda säkerhetsföreskrifter Varje gång du ska använda bordet ska du kontrollera följande: Att bordet och alla tillbehör är monterade och fungerar korrekt och att bordet är stadigt fastgjort på ett fast underlag. Att alla beslag och bultar är åtskruvade eftersom de kan lossna på grund av vibrationer från överfräsen. Att beslagen som håller fast överfräsen är helt åtskruvade så att inte överfräsen kan röra sig i förhållande till bordet eller arbetsmaterialet. Att fräsen är korrekt monterad i överfräsen. Att arbetsområdet är fritt från sågspån, sågdamm och liknande. Att överfräsen och alla tillbehör är korrekt inställda. Använd inte bordet som arbetsbord eller hyvelbänk, eftersom detta kan skada bordet. Använd det bara för att fräsa platta arbetsmaterial i trä. Arbetsmaterialet ska alltid ligga mot anhållet under fräsning. Försök inte att fräsa på fri hand, eftersom arbetsmaterialet då kan slungas upp från överfräsen och orsaka allvarlig personskada. Använd extra stödanordningar vid fräsning av mycket långa arbetsmaterial, eftersom bordet annars kan tippa eller välta. Stå aldrig på bordet. Se till att barn inte kan starta bordet. Arbetsmaterial får endast föras in i fräsens arbetsriktning. Håll händerna borta från arbetsområdet och fräsen. Använd en pinne eller liknande för att föra in små arbetsämnen i arbetsområdet. Fräsarna är mycket vassa. Rör inte vid dem med bara händer. Använd inte fräsar med en diameter över 41 mm. När vissa typer av överfräsar sätts fast lodrätt under bordet, kan de falla ned när man lossar beslaget för att justera fräsdjupet. Var därför noga med att stötta överfräsen underifrån när fräsdjupet justeras. 18

19 SVENSKA BRUKSANVISNING Starta och stäng av överfräsen med huvudströmbrytaren under bordet. Stick aldrig in händerna under bordet när överfräsen är igång annat än när du ska stänga av den. Huvudströmbrytaren får bara användas när den är monterad på bordet. Sätta ihop bordet Kontrollera att ingen av bordets delar saknas innan du börjar sätta ihop det. Se listan. Vid hopsättning och montering används en vanlig skruvmejsel, en stjärnmejsel, en skiftnyckel eller en uppsättning ringnycklar samt en borrmaskin med en 3 mm borr (för montering av bordet på underlaget). Lägg arbetsplattan med undersidan uppåt och sätt fast det ena förlängningsstycket och det främre vänstra stödbenet (som det finns ett varningsmärke på, som ska vara vänt utåt) enligt bild 1. Montera förlängningsstycket och stödbenet med två långa maskinskruvar med platt, runt huvud och låsmuttrar. Montera huvudströmbrytaren vid stödbenet med två långa maskinskruvar med platt, runt huvud och låsmuttrar enligt bild 1 och 2. Muttrarna ska sättas i de sexkantiga hålen på huvudströmbrytaren med muttersidan inåt. Montera de tre andra stödbenen och det andra förlängningsstycket. Dra inte åt muttrarna än. Ställ bordet på stödbenen och kontrollera att förlängningsstyckena är i nivå med eller lite lägre än arbetsplattan. Förlängningsstyckena får inte vara högre än arbetsplattan. Om så är fallet ska skruvarna som håller fast förlängningsstyckena lossas och flyttas, så att förlängningsstyckena är lägre än arbetsplattan. Skruva åt alla muttrar och kontrollera höjden på förlängningsstyckena igen. Montering av överfräs på bordet Överfräsar med en anhållsdiameter på 15 cm kan monteras på bordet med hjälp av de medföljande beslagen. Överfräsens anhåll ska vara platt utan hål. Sätt fyra långa monteringsbultar med runda huvuden i hålen på bordet enligt bild 3. Täck ev. bulthuvudena med tejp så att de inte ramlar ut när bordet vänds upp och ned. Vänd bordet upp och ned och placera överfräsen mitt på den stora ringen mitt i arbetsområdet enligt bild 4 och 5. Sätt beslag på de fyra bultarna och skruva fast dem med fyra låsmuttrar utan att spänna dem helt. Storleken och utformningen av överfräsens fräsanhåll avgör om den korta eller långa änden av beslaget ska hålla fast överfräsen. Den andra änden ska vila på stödet under bordet. Välj den lösning som bäst håller fast överfräsen på arbetsområdet. Kontrollera att överfräsen är centrerad runt hålet i arbetsområdet och att beslagen håller fast anhållet. Spänn därefter beslagen och kontrollera att överfräsen inte kan röras. Lås kontakten på överfräsen med det medföljande beslaget. Anslut överfräsen till strömkällan på bordet, så att den kan startas och stängas av med huvudströmbrytaren. Montering av insatser i bordet Överfräsbordet levereras med fem insatser med olika hålstorlekar: Håldiameter För användning med fräsar med en diameter upp till 13 mm 10 mm 20 mm 16 mm 25 mm 22 mm 32 mm 28 mm 38 mm 35 mm Använd inte insatser till fräsar med en diameter mellan 38 och 41 mm. Montera insatsen genom att sätta in pluggen i den ena sidan av insatsen under kanten på hålet i arbetsplattan. Tryck ned med ett finger 19

20 SVENSKA BRUKSANVISNING tills insatsen snäpper fast. Ta loss insatsen genom att försiktigt dra den uppåt tills pluggen lossar från hålet. Ta bort fräsen innan du tar loss insatsen, annars finns det risk för att du skär dig. Montering av monteringsanläggningsyta på anläggningsyta För in monteringsanläggningsytan i det fyrkantiga hålet på den stora anläggningsytan och skruva fast den med en sexkantsbult, en spännskiva och ett justeringsgrepp enligt bild 6 och 7. När justeringsgreppet lossas kan monteringanläggningsytan skjutas fram och tillbaka. Montering av justerbart skydd på anläggningsytan Vänd anläggningsytan upp och ned och placera skyddet på anläggningsytan enligt bild 8. Montera fjädern på skyddet, så att det formade benet på fjädern viras om skyddet (se bild 9). Placera fjäderns andra (raka) ben mot den vinklade ytan i fördjupningen i anläggningsytan. För skyddet över navet. Fjädern är nu fastgjord mellan anläggningsytan och skyddet. Sätt fast skyddet med hjälp av en sexkantsskruv och en platt spännskiva enligt bild 8. Tryck in skyddet mot anläggningsytan ett par gånger och kontrollera att det går tillbaka till det framskjutna utgångsläget. Om det inte går tillbaka ska du lossa skruven tills det gör det. Montering av anläggningsytan på bordet Placera anläggningsytan på bordet och sätt fast den med två långa sexkantsbultar, som skruvas i från undersidan av bordet och hålls fast med hjälp av två spännskivor och justeringsgrepp (se bild 10 och 11.) Montering av geringsanhåll på arbetsplattan Montera vinkelmätaren på geringsanhållet med en lång maskinskruv genom det mittersta hålet enligt bild 12. Skruva åt skruven så att vinkelmätaren och geringsanhållet rör vid varandra, men så att vinkelmätaren fortfarande kan vridas. Montera justeringsgreppet på geringsanhållet med en bult enligt bild 12. Montering av överfräsbordet på en hyvelbänk Sätt överfräsbordet på en hyvelbänk eller en annan jämn och stabil yta med framsidan utåt. Om bordet inte står jämnt lossar du de skruvar som håller fast stödbenen och skruvar åt dem igen när stödbenen är fastgjorda vid underlaget. Justera bordet så att det står korrekt och markera underlaget genom monteringshålen i stödbenens fötter (totalt åtta stycken) med en syl eller en penna. Ta bort bordet och borra åtta hål i underlaget med en 3 mm borr på de markerade platserna. Sätt bordet på underlaget och skruva fast stödbenen på underlaget med åtta stora träskruvar (medföljer inte). Skruva åt skruvarna helt. Du kan ev. sätta fast bordet på en lös platta och sedan sätta fast den på ett fast underlag med skruvar eller kraftiga skruvtvingar. 20

21 SVENSKA BRUKSANVISNING Förberedelse och inställning av bordet Kontrollera att huvudströmbrytaren är avstängd. Starta överfräsen med strömbrytaren som sitter på överfräsen. För att starta huvudströmbrytaren lyfter man det genomskinliga plastlocket. I nödfall kan huvudströmbrytaren stängas av genom att man slår på utsidan av plastlocket med handen. När huvudströmbrytaren sedan sätts på startar överfräsen och ev. annan utrustning som är ansluten till strömkällan. Montera en fräs i överfräsen så att spännhylsan griper om minst 19 mm av fräsen. Mät avståndet från båda ändarna av anläggningsytan till den innersta kanten av spåren till geringsanhållet. Om avstånden inte är lika långa ska du lossa justeringsgreppen på anläggningsytan och justera den tills den är helt parallell med spåren (se bild 13). Spänn justeringsgreppen och kontrollera att anläggningsytan sitter helt fast. Inställning av skärdjup och -höjd Kontrollera att anläggningsytan är parallell med spåren till geringsanhållet. Rita två linjer, A och B, på kanten av en bit spillträ med helt parallella sidor och en jämn yta. Linje A anger det önskade skärdjupet (den mängd trä som ska fräsas bort), och linje B anger den önskade skärhöjden. Placera trästycket på arbetsplattan så att det ligger an mot anläggningsytan med kanten med linjerna A och B mot fräsen. Då trycks skyddet in mot anläggningsytan, så att du kan justera fräsen. Lossa justeringsgreppen på anläggningsytan och flytta dem framåt eller bakåt tills utsidan av fräsen är utanför linje A. Spänn båda justeringsgreppen. Höj eller sänk överfräsen (enligt tillverkarens instruktioner) tills ovansidan av fräsen är utanför linje B. Kontrollera sedan att överfräsen är ordentligt fastgjord på fräsanhållet, att fräsen sitter ordentligt fast i spännhylsan och att fräsanhållet sitter fast på arbetsplattan. Fräsning av monteringar De arbetsmaterial som ska monteras ska vara jämna och ligga an mot anläggningsytan och arbetsplattan, och hörnen ska vara vinkelräta. Du kan ev. avpassa arbetsmaterialen med den raka fräsen, innan du fräser monteringarna. Kontrollera att änden av monteringsanläggningsytan är parallell med änden på den stora anläggningsytan, och justera den om den inte är det (läs mer under Montering av monteringsanläggningsyta på anläggningsyta). Ställ in önskat fräsdjup och höjd enligt instruktionerna och kontrollera att inställningen är korrekt genom att utföra en provfräsning i en bit spillträ. Lossa justeringsgreppet på monteringsanläggningsytan, och tryck den framåt tills den ligger an mot den frästa delen av spillbiten. Spänn justeringsgreppet igen och kontrollera ännu en gång inställningarna med hjälp av en bit spillträ. Bordet är nu färdigt att användas. Bästa resultat uppnås om du fräser mycket små mängder trä åt gången (0,8 mm eller under). Kantfräsning utan kullagerstyrning Justera änden av monteringsanläggningsytan, så att den är parallell med änden på den stora anläggningsytan. Ställ in önskat fräsdjup och höjd enligt instruktionerna och kontrollera att inställningen är korrekt genom att utföra en provfräsning i en bit spillträ. Bordet är nu färdigt att användas. 21

22 Kantfräsning med kullagerstyrning Justera anläggningsytorna och ställ in fräsdjup och -höjd enligt instruktionerna. Tryck skyddet på anläggningsytan så långt tillbaka att kullagerstyrningen kan kontrollera fräsdjupet. Om skyddet placeras så nära kullagerstyrningen som möjligt minskas risken för olyckor (se bild 14). Kontrollera att inställningarna är korrekta genom att utföra en provfräsning i en bit spillträ. Bordet är nu färdigt att användas. Observera: Om du använder en profilfräs för fräsning av t.ex. skåpluckor ska du kontrollera att luckan inte är tjockare än 19 mm, eftersom toppen av fräsen annars kommer i kontakt med skyddet på anläggningsytan. Fräsning med geringsanhåll Geringsanhållet är bra som extra stöd vid fräsning av små arbetsmaterial eller ändarna av långa arbetsmaterial. Se till att anläggningsytan är helt parallell med spåren till geringsanhållet innan du använder det (se avsnittet Förberedelse och justering av bordet). Du kan fräsa vinklar genom att lossa justeringsgreppet på geringsanhållet, justera den till önskad vinkel (upp till 60 i varje riktning) och skruva åt justeringsgreppet igen. Rengöring och underhåll Rengör bordet med en dammsugare. Damm och sågspån kan ev. torkas bort med en fuktig trasa. Rengör överfräsen efter varje användning enligt tillverkarens instruktioner. SVENSKA BRUKSANVISNING 22

23 SVENSKA BRUKSANVISNING Bild 1 1. Stödben (varningsmärket ska vara vänt utåt); 2. förlängningsstycke; 3. skruvar; 4. mutter; 5. huvudströmbrytare; 6. baksida Bild 2 1. Stödben; 2: mutter; 3: skruvar; 4. huvudströmbrytare Bild 3 1. Bultar; 2. överfräsbordets framsida Bild 4 1. Beslag; 2. spännskiva; 3. låsmutter; 4. överfräs; 5. bult; 6. bordets baksida Bild 5 1. Överfräs; 2. låsmutter; 3. spännskiva; 4. beslag; 5. bult; 6. stödnav för bult; 7. stödring; 8. bordets baksida Bild 6 1. Justeringsgrepp; 2. spännskiva; 3. anläggningsyta; 4. monteringsanläggningsyta; 5. bult 23

24 SVENSKA BRUKSANVISNING Bild 7 1. Justeringsgrepp; 2. anläggningsyta; 3. monteringsanläggningsyta; 4. spännskiva Bild 8 1. Anläggningsyta; 2. monteringsanläggningsyta; 3. skydd; 4. spännskiva; 5. skruvar; 6. fjäder Bild 9 1. Format ben; 2. rakt ben; 3. skydd Bild Spännskiva; 2. justeringsgrepp; 3. anläggningsyta; 4 bolt Bild Sexkantig försänkning; 2. stödben; 3. bult; 4. överfräs Bild Geringsanhåll; 2. bult; 3. spännskiva; 4. justeringsgrepp; 5. vinkelmått 24

25 SVENSKA BRUKSANVISNING Bild Justeringsgrepp; 2. anläggningsytans framkant; 3. avstånd mellan anläggningsyta och spår; 4. spår till geringsanhåll; 5. överfräsbordets framkant; 6. geringsanhåll Bild Kullager; 2. fräs; 3. anläggningsyta; 4. kullagerstyrningens kant; 5. spillträ; 6. överfräsbord Höjdstopp Breddstopp 25

26 SUOMI KÄYTTÖOHJE Johdanto Saat yläjyrsinpöydästä suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen yläjyrsinpöydän käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi yläjyrsinpöydän toiminnot. Tekniset tiedot Jännite/taajuus: Pöydän osat: 1. Laajennuskappale 2. Työstöpinta 3. Tukijalat 4. Pääkatkaisin 5. Pölynpoistoaukko 6. Tukitaso 7. Kulmaohjain 8. Kulmamitan vako 9. Suojus Erityisiä turvallisuusohjeita 230 V ~ 50 Hz Tarkista ennen laitteen jokaista käyttökertaa seuraavat asiat: Pöytä ja kaikki varusteet on asennettu oikein, ja ne toimivat oikein. Pöytä on kiinnitetty tukevaan alustaan pitävästi. Kaikki kiinnikkeet ja kiinnitysvivut on kiristetty kunnolla, koska yläjyrsimen tärinä voi löystyttää niitä. Kaikki yläjyrsimen kiinnikkeet on kiristetty kunnolla, jotta yläjyrsin ei pääse liikkumaan pöydän tai jyrsittävän kappaleen suhteen. Jyrsinterä on kiinnitetty oikein yläjyrsimeen. Työskentelyalueella ei ole puulastuja, sahanpurua tai muuta vastaavaa materiaalia. Yläjyrsin ja varusteet on säädetty oikein. Älä käytä pöytää työpöytänä tai höyläpenkkinä, koska silloin pöytä voi vaurioitua. Käytä pöytää ainoastaan litteiden puukappaleiden jyrsimiseen. Jyrsittävän kappaleen on aina oltava tukitasoa vasten jyrsimisen aikana. Älä yritä jyrsiä kappaletta ilman tukea, koska jyrsittävä kappale saattaa paiskautua yläjyrsimestä ja aiheuttaa vakavia henkilövahinkoja. Käytä lisätukia, jos jyrsit erittäin pitkiä kappaleita, koska pöytä voi muutoin kaatua. Älä koskaan seiso pöydällä. Varmista, että lapset eivät voi käynnistää laitetta. Jyrsittäviä kappaleita saa työntää ainoastaan jyrsinterän työskentelysuunnan vastakkaiseen suuntaan. Pidä kädet poissa työskentelyalueelta ja jyrsinterästä. Työnnä pienet kappaleet työskentelyalueelle sauvan tai muun vastaavan esineen avulla. Jyrsinterät ovat hyvin teräviä. Vältä koskemasta niihin paljain käsin. Älä käytä jyrsinteriä, joiden halkaisija on yli 41 mm. Kun tietyntyyppisiä yläjyrsimiä kiinnitetään pystysuoraan pöydän alle, ne voivat pudota, kun kiinnikettä löysätään jyrsintäsyvyyden säätämistä varten. Tue sen vuoksi yläjyrsin huolellisesti pöydän alta, kun säädät jyrsintäsyvyyttä. Käynnistä ja pysäytä yläjyrsin pöydän alla 26
