1 Käyttöohjeet Yleiset asetukset Laitekytkennät Järjestelmäasetukset Paperikasetin asetukset Kopiokoneen ja asiakirjapalvelimen toiminnot Tulostimen asetukset Skannerin asetukset Osoitteiden ja käyttäjien tallentaminen skanneritoiminnoissa Muut käyttäjän työkalut Liite Lue ohje huolellisesti ennen laitteen käyttöönottoa ja säilytä se helposti saatavilla tulevaa käyttöä varten. Laitteen asianmukaisen käytön takaamiseksi tutustu "Tietoja laitteesta" -oppaan Turvallisuustietoihin huolellisesti ennen laitteen käyttöä.

2 Johdanto Tässä käyttöohjeessa on laitteen käyttöä koskevia yksityiskohtaisia ohjeita. Lue käyttöohje huolellisesti läpi ennen laitteen käyttöä oman turvallisuutesi vuoksi. Säilytä käyttöohje helposti saatavilla tulevaa käyttöä varten. Tärkeää Ohjekirjan sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään oloissa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, joita laitteen käsittely tai käyttö voi aiheuttaa. Huomautuksia: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. Kaikkia lisävarusteita ei välttämättä ole saatavissa kaikissa maissa. Kysy lisätietoja valmistajalta. Jotkin yksiköt saattavat olla lisävarusteita sen mukaan, missä maassa olet. Kysy lisätietoja jälleenmyyjältä. Huomautuksia: Laitteiden mallinimiä ei käytetä seuraavilla sivuilla. Tarkista laitteen tyyppi ennen käyttöohjeen lukemista. (Lisätietoja, s.257 Peruslaitteen tekniset tiedot.) Tyyppi 1: 90 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Tyyppi 2: 110 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Tyyppi 3: 135 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Kaikkia laitetyyppejä ei välttämättä ole saatavissa kaikissa maissa. Kysy lisätietoja valmistajalta. Tässä käyttöohjeessa käytetään kahdenlaisia mittayksiköitä. Metrijärjestelmä koskee tätä laitetta.

3 Laitteen käyttöohjeet Tutustu niihin käyttöohjeisiin, joissa kerrotaan käyttämistäsi toiminnoista. Tietoja laitteesta Muista lukea oppaan Turvallisuustiedot ennen laitteen käyttöä. Tässä oppaassa esitellään lyhyesti laitteen toimintoja. Siinä kuvataan myös ohjauspaneelin käyttöä, laitteen käyttöä edeltäviä valmistelutoimia sekä kerrotaan, miten tekstiä syötetään ja mukana toimitetut CD-levyt asennetaan. Yleiset asetukset Ohjeessa käsitellään työkaluasetukset ja osoitekirjan toiminnot, kuten sähköpostiosoitteiden ja käyttäjäkoodien tallentaminen. Katso tästä oppaasta myös ohjeet laitekytkentöjen tekemiseen. Vianmääritys Antaa ohjeet yleisimpien ongelmien ratkaisemiseen. Lisäksi ohjeessa kerrotaan, miten vaihdetaan paperi, väri, niitit ja muut tarvikkeet. Turvallisuusohjeet Tämä opas on tarkoitettu laitteen pääkäyttäjille. Siinä kuvataan turvallisuustoiminnot, joiden avulla pääkäyttäjät voivat suojata tiedot väärinkäytöltä tai estää laitteen valtuuttamattoman käytön. Tästä käyttöohjeesta löytyy tietoja myös pääkäyttäjien rekisteröimisestä ja sekä käyttäjien että pääkäyttäjien todentamisen määrityksestä. Kopiokoneen ja asiakirjapalvelimen käyttöohje Esittelee kopiokoneen ja asiakirjapalvelimen toiminnot. Lisäksi oppaassa kerrotaan, miten alkuperäiset asiakirjat asetetaan. Tulostimen käyttöohje Selittää tulostimen toiminnot. Skannerin käyttöohje Selittää skannerin toiminnot. Verkko-opas Kuvaa, miten laitetta konfiguroidaan ja käytetään verkkoympäristössä ja miten mukana toimitettua ohjelmistoa käytetään. Tämä ohje kattaa kaikki mallit ja sisältää kuvauksia toiminnoista ja asetuksista, joita ei ehkä ole laitteessasi. Kuvat ja tiedot tuetuista käyttöjärjestelmistä saattavat myös hieman poiketa tämän laitteen ominaisuuksista. i

4 Muut käyttöohjeet PostScript3 Supplement UNIX Täydennysosa DeskTopBinder Lite -apuohjelman käyttöohjeet DeskTopBinder Lite Asennusohje DeskTopBinder Johdanto-opas Auto Document Link -opas Huom. Kutakin laitetyyppiä varten on omat käyttöohjeet. Katso lisätietoja "Tietoja laitteesta" -ohjeen liitteestä. Adobe Acrobat Reader/Adobe Reader on oltava asennettuna, jotta käyttöohjeita voi lukea PDF-tiedostoina. Jos haluat lisätietoja UNIX-täydennysosasta, vieraile Internet-sivustollamme tai ota yhteys valtuutettuun jälleenmyyjään. PostScript3 Supplement ja UNIX-täydennysosa sisältävät kuvauksia toiminnoista ja asetuksista, joita ei välttämättä käytetä tässä laitteessa. ii

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Näyttö...2 Käyttäjän työkalujen käyttö (Järjestelmäasetukset)...3 Oletusasetusten muuttaminen...3 Poistuminen Käyttäjän työkaluista...4 Laskurin tuominen näyttöön...4 Tietoja valikon suojauksesta Laitekytkennät Kytkeminen liitäntään...7 Kytkentä Ethernet-liitäntään...8 Kytkentä USB-liitäntään...9 Kytkentä IEEE liitäntään...10 Kytkentä IEEE liitäntään...11 Kytkentä IEEE b (langaton lähiverkko) -liitäntään...12 Verkkoasetukset...15 Tulostimen käyttöön tarvittavat asetukset...15 Sähköpostitoiminnon käyttöön vaaditut asetukset...18 Skannaus kansioon -toiminnon käyttöön vaaditut asetukset...22 Verkon jakeluskannerin käyttöön vaaditut asetukset...25 Verkon TWAIN-skannerin käyttöön vaaditut asetukset...28 Asiakirjapalvelimen käyttöön vaaditut asetukset...31 Apuohjelmien käyttäminen asetusten tekemiseen Järjestelmäasetukset Yleiset asetukset...43 Luovutustason asetukset...49 Ajastinasetukset...50 Liitäntäasetukset...53 Verkko...53 Rinnakkaisliitäntä...57 IEEE IEEE b...60 Listan tulostaminen...61 Tiedostonsiirto...63 Pääkäyttäjän työkalut...69 Tallenna/ muuta/ poista LDAP-palvelin...78 LDAP-palvelimen tallentaminen...79 Järjestelmäasetukset pää- ja rinnakkaislaitteissa...84 Yleiset asetukset...84 Ajastinasetukset...85 Pääkäyttäjän työkalut...87 iii

6 3. Paperikasetin asetukset Paperikasetin asetukset...91 Kasetin paperiasetuksen muuttaminen...91 Kasetin paperiasetuksista poistuminen...92 Kasetin paperiasetuksen toiminnot...93 Kasetin paperiasetus pää- ja rinnakkaislaitteissa Kopiokoneen ja asiakirjapalvelimen toiminnot Yleiset asetukset Kopiointisuhde Muokkaus Leima Taustanumerointi Esiasetettu leima Käyttäjän leima Päiväysleima Sivunumerointi Leiman teksti Syöttö/Luovutus Asiakirjapalvelimen asetukset Kopiokoneen ja asiakirjapalvelimen toiminnot pää- ja rinnakkaislaitteissa Yleiset asetukset Kopiointisuhde Muokkaus Leima Syöttö/Luovutus Tulostimen asetukset Luettelo/testitulostus Konfigurointisivun tulostus Konfigurointisivun tulkinta Huolto Järjestelmä Tietokoneliitäntä PCL-valikko PS-valikko PDF-valikko Skannerin asetukset Yleiset asetukset Skannausasetukset Lähetysasetukset iv

7 7. Osoitteiden ja käyttäjien tallentaminen skanneritoiminnoissa Osoitekirja Osoitekirjan nimien hallinta Sähköpostin lähettäminen pikavalinnalla Skannattujen tiedostojen lähettäminen suoraan jaettuun kansioon Valtuuttamattomien käyttäjien pääsyn estäminen jaettuun kansioon Käyttäjien ja laitteen käytön hallinta Nimien tallentaminen Nimien tallentaminen Tallennetun nimen muuttaminen Tallennetun nimen poistaminen Todennustiedot Käyttäjäkoodin tallentaminen Käyttäjäkoodin muuttaminen Käyttäjäkoodin poistaminen Käyttäjäkohtaisen laskurin tarkastelu Käyttäjäkohtaisen laskurin tulostus Kaikkien käyttäjien laskurin tulostus Tulostemäärän nollaaminen Sähköpostin vastaanottaja Sähköpostin vastaanottajan tallentaminen Sähköpostin vastaanottajan muuttaminen Sähköpostin vastaanottajan poistaminen Kansioiden tallentaminen SMB-protokollan käyttö FTP-protokollan käyttö NCP-protokollan käyttö Nimien tallentaminen ryhmään Ryhmän tallentaminen Nimien tallentaminen ryhmään Ryhmän lisääminen toiseen ryhmään Ryhmään tallennettujen nimien näyttäminen Nimen poistaminen ryhmästä Ryhmän poistaminen toisen ryhmän sisältä Ryhmän nimen muuttaminen Ryhmän poistaminen Suojauskoodin tallentaminen Suojauskoodin tallentaminen yksittäiselle käyttäjälle Suojauskoodin tallentaminen ryhmäkäyttäjälle SMTP- ja LDAP-todennuksen tallentaminen SMTP-todennus LDAP-todennus Muut käyttäjän työkalut Näytön kielen muuttaminen Kysely Laskuri Kokonaismäärälaskurin näyttäminen Laskurin asetukset v

8 9. Liite Käyttäjän yleisasetukset Käyttäjän yleisasetusten muuttaminen Asetusarvot Peruslaitteen tekniset tiedot Asiakirjapalvelin Syöttölaite Lisävarusteiden tekniset tiedot Viimeistelijä (Finisher SR5000) Vihkoviimeistelijä (Booklet Finisher BK5000) Lisälehtiyksikkö (Cover Interposer Tray CI5000) Rei itysyksikkö (Punch Unit PU5000) Z-taittoyksikkö (Z-folding Unit ZF4000) LCIT RT LCIT RT Multi Bypass Tray BY5000 (Kasetti 7) Muut Tietoja asennetuista sovelluksista Open SSL Open SSH Open LDAP HAKEMISTO vi

9 Käyttöohjeen merkintätavat Symbolit Tässä käyttöohjeessa käytetään seuraavia symboleja: Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa vakavan loukkaantumisen tai kuoleman. Lue varoitukset tarkoin. Ne löytyvät Tietoja laitteesta -ohjeen osiosta "Turvallisuustiedot". Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa lievän tai vakavamman loukkaantumisen. Muista lukea nämä ohjeet. Ne löytyvät Tietoja laitteesta -ohjeen osiosta "Turvallisuustiedot". Osoittaa huomioitavia seikkoja laitteen käytöstä ja luettelon paperitukosten, alkuperäisten asiakirjojen vaurioitumisen ja tietojen menettämisen todennäköisimmistä syistä. Muista lukea nämä selitykset. Osoittaa lisätietoja laitteen toiminnoista ja ohjeita siitä, miten käyttövirheitä voi korjata. Tämä symboli sijaitsee lukujen lopussa. Se osoittaa mistä löydät lisätietoja aiheesta. [] Viittaa laitteen näytön näppäinten nimiin. {} Viittaa laitteen ohjauspaneelin näppäinten nimiin. 1

10 Näyttö Näytöstä nähdään laitteen toimintatila, virheilmoitukset ja toimintovalikot. Toiminnot ovat myös kosketusnäppäimiä. Voit valita tai määrittää toiminnon asetuksia painamalla kosketusnäppäintä kevyesti. Kun valitset tai määrität näytön toiminnon, se näkyy tummennettuna seuraavasti:. Näppäimiä, jotka näkyvät harmaina, kuten, ei voi käyttää. Tärkeää Näyttö vaurioituu, jos siihen kohdistuu isku, jonka voima on suurempi kuin 30 N (noin 3 kp). Jotta saat avattua seuraavan näytön, paina {Käyttäjän työkalut} -näppäintä, jolloin Käyttäjän työkalut -valikko tulee esiin, ja paina [Järjestelmäasetukset]. Tässä luvussa kerrotaan laitteen käyttöpaneelin käytöstä käyttäen esimerkkinä Järjestelmäasetukset-valikkonäyttöä. FI APD001S 1. Esiin tulevalla näytöllä näkyy useita asetusvalikoita. Valitse asianmukainen valikko määrittääksesi tai muuttaaksesi asetuksia. 2. Luettelo asetuksista tulee näkyviin. Jos haluat tuoda näyttöön määritettävän tai muutettavan asetuksen, valitse kyseinen kohta luettelosta. 3. Sulje Käyttäjän työkalut -valikko painamalla tätä näppäintä. 2

11 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Tämän luvun ohjeet on tarkoitettu laitteesta vastuussa oleville pääkäyttäjille. Käyttäjän työkalujen avulla voit muuttaa tai asettaa oletusasetuksia. Huom. Järjestelmäasetusten toiminnot eroavat normaaleista toiminnoista. Muista aina sulkea käyttäjän työkalut, kun olet lopettanut. Kaikki käyttäjän työkaluilla tekemäsi asetukset pysyvät voimassa, vaikka laitteesta katkaistaan virta päävirtakytkimellä tai käyttökytkimellä tai {Energian säästö}- tai {Tyhjennä valinnat}-näppäintä painetaan. Viite s.4 Poistuminen Käyttäjän työkaluista Oletusasetusten muuttaminen Tässä luvussa kuvataan miten käyttäjän työkalujen asetuksia voi muuttaa. Tärkeää Jos pääkäyttäjän todennus on määritetty, ota yhteys pääkäyttäjään. A Paina {Käyttäjän työkalut} -näppäintä. B Valitse valikko. Jos haluat muuttaa järjestelmäasetuksia, paina [Järjestelmäasetukset]. Jos haluat muuttaa kopiointi-/asiakirjapalvelintoimintoja, paina [Kopiokone/Asiakirjapalvelin]. Jos haluat muuttaa tulostintoimintoja, paina [Tulostin]. Jos haluat muuttaa skanneritoimintoja, paina [Skannerin asetukset]. Jos haluat säätää värien kohdistusta tai sävyerottelua, paina [Huolto]. Jos haluat tilata korjauksen tai tarvikkeita, paina [Kysely]. C Valitse haluamasi valikko. D Muuta asetukset näytön ohjeiden mukaan ja paina sen jälkeen [OK]. 3

12 Huom. Jos haluat perua asetuksiin tekemäsi muutokset ja palata päänäyttöön, paina {Käyttäjän työkalut} -näppäintä. Viite s.43 Järjestelmäasetukset s.117 Kopiokoneen ja asiakirjapalvelimen toiminnot s.161 Tulostimen asetukset s.177 Skannerin asetukset s.239 Muut käyttäjän työkalut Poistuminen Käyttäjän työkaluista Tässä osassa selvitetään, miten Käyttäjän työkaluista poistutaan. A Paina {Käyttäjän työkalut} -näppäintä. Huom. Voit sulkea Käyttäjän työkalut myös painamalla [Poistu]. Laskurin tuominen näyttöön Tässä luvussa kerrotaan, kuinka laskuri tuodaan näyttöön. A Paina {Laskuri}-näppäintä. Huom. Voit poistaa laskurin näytöstä painamalla {Laskuri}-näppäintä uudelleen. 4

13 Tietoja valikon suojauksesta Käyttämällä valikon suojausta voit rajoittaa muiden kuin pääkäyttäjien käytettävissä olevia valikoita. Voit määrittää valikon suojauksen kullekin asetukselle seuraavissa Käyttäjän työkalut -valikoissa: Kopiokoneen/Asiakirjapalvelimen asetukset Tulostimen asetukset Skannerin asetukset Jos haluat lisätietoja valikon suojauksesta, ota yhteys pääkäyttäjään. 5

14 6

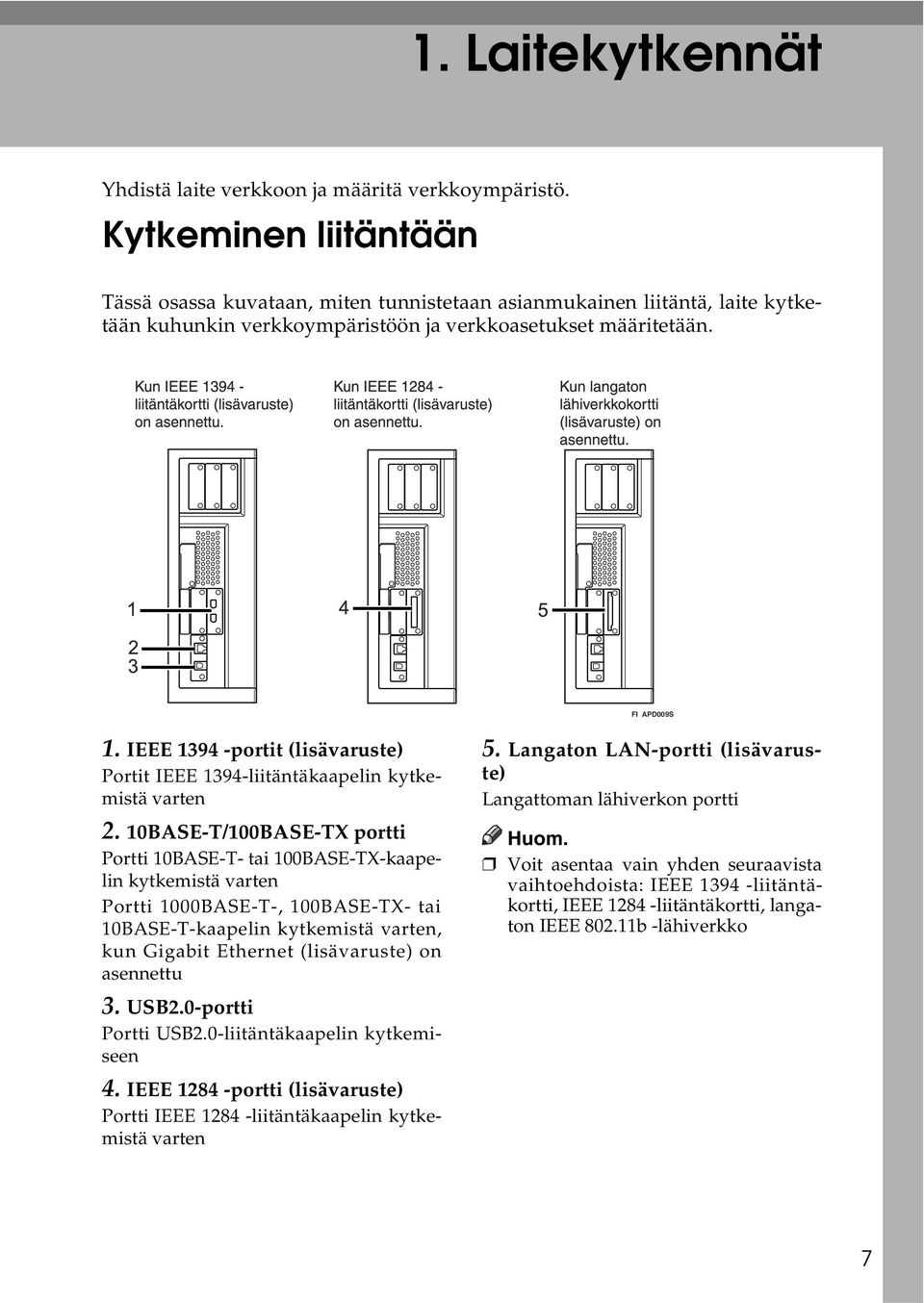

15 1. Laitekytkennät Yhdistä laite verkkoon ja määritä verkkoympäristö. Kytkeminen liitäntään Tässä osassa kuvataan, miten tunnistetaan asianmukainen liitäntä, laite kytketään kuhunkin verkkoympäristöön ja verkkoasetukset määritetään. FI APD009S 1. IEEE portit (lisävaruste) Portit IEEE 1394-liitäntäkaapelin kytkemistä varten 2. 10BASE-T/100BASE-TX portti Portti 10BASE-T- tai 100BASE-TX-kaapelin kytkemistä varten Portti 1000BASE-T-, 100BASE-TX- tai 10BASE-T-kaapelin kytkemistä varten, kun Gigabit Ethernet (lisävaruste) on asennettu 3. USB2.0-portti Portti USB2.0-liitäntäkaapelin kytkemiseen 4. IEEE portti (lisävaruste) Portti IEEE liitäntäkaapelin kytkemistä varten 5. Langaton LAN-portti (lisävaruste) Langattoman lähiverkon portti Huom. Voit asentaa vain yhden seuraavista vaihtoehdoista: IEEE liitäntäkortti, IEEE liitäntäkortti, langaton IEEE b -lähiverkko 7

16 Laitekytkennät Kytkentä Ethernet-liitäntään 1 Kytke 10BASE-T- tai 100BASE-TX -kaapeli Ethernet-liitäntään. Tärkeää Jos päävirtakytkin on päällä, kytke se pois päältä. A Varmista, että laitteen päävirtakytkin on pois päältä. B Kytke Ethernet-liitäntäkaapeli 10BASE-T/100BASE-TX -porttiin. C Kytke Ethernet-kaapelin toinen pää verkkolaitteeseen kuten esimerkiksi keskittimeen. D Kytke laitteen päävirtakytkin päälle. AME005S A Merkkivalo (vihreä) Palaa vihreänä, kun laite kytketty verkkoon asianmukaisesti. B Merkkivalo (keltainen) Muuttuu keltaiseksi, kun 100 BASE-TX on käytössä. Sammuu, kun 10 BASE-T on käytössä. Huom. Jos haluat lisätietoja tulostinohjaimen asentamisesta, katso Tulostimen käyttöohje. Viite Tietoja laitteesta Tulostimen käyttöohje 8

17 Kytkeminen liitäntään Kytkentä USB-liitäntään Tee kytkentä USB 2.0 -liitännällä. A USB 2.0 -liitäntäkaapelin kytkeminen USB2.0 -porttiin. 1 B Kytke toinen pää isäntätietokoneen USB-porttiin. Huom. Osta USB-kaapeli erikseen käytössä olevan tietokoneen mukaan. USB 2.0 -liitäntäkorttia tukevat Windows Me / 2000 / XP, Windows Server 2003, Mac OS X v tai sitä uudemmat käyttöjärjestelmät. Windows Me: Muista asentaa USB Printing Support". Jos USB 2.0 -liitäntäkorttia käytetään Windows Me -käyttöjärjestelmässä, vain USB 1.1 -standardin mukaiset nopeudet ovat mahdollisia. Jos haluat lisätietoja tulostinohjaimen asentamisesta, katso Tulostimen käyttöohje. Viite Tulostimen käyttöohje 9

18 Laitekytkennät Kytkentä IEEE liitäntään 1 Kytke IEEE liitäntäkaapeli IEEE liitäntäkorttiin (lisävaruste). A Kytke IEEE liitäntäkaapeli IEEE porttiin. B IEEE 1394 (SCSI print) -kytkennässä kaapelin toinen pää kytketään isäntäkoneen verkkoliittimeen. Tarkista tietokoneliittimen muoto. Kiinnitä kaapeli kunnolla tietokoneeseen. Huom. Käytä IEEE kortin (lisävaruste) mukana tullutta liitäntäkaapelia. Varmista, ettei liitäntäkaapeli ole mutkalla. IEEE liitäntäkaapelin kytkentää varten on käytettävissä kaksi liitäntäporttia. Kumpi vain sopii. Jos haluat lisätietoja tulostinohjaimen asentamisesta, katso Tulostimen käyttöohje. Viite Tietoja laitteesta Tulostimen käyttöohje 10

19 Kytkeminen liitäntään Kytkentä IEEE liitäntään Kytke IEEE liitäntäkaapeli IEEE liitäntäkorttiin (lisävaruste). A Varmista, että laitteen päävirtakytkin on pois päältä. Jos päävirtakytkin on päällä, kytke se pois päältä. B Kytke virta pois isäntäkoneen pääkatkaisijasta C Kytke IEEE liitäntäkaapeli IEEE porttiin. 1 Käytä kytkennässä IEEE liitäntäkortin (lisävaruste) mukana toimitettavaa muuntoliitintä (1). D Kytke kaapelin toinen pää isäntäkoneen liittimeen. Tarkista tietokoneliittimen muoto. Kiinnitä kaapeli kunnolla tietokoneeseen. E Kytke laitteen päävirtakytkin päälle. F Kytke virta päälle isäntäkoneeseen. Kun käytössä on Windows 95/98/Me/2000/XP tai Windows Server 2003, näkyviin saattaa tulla tulostinohjaimen asennusikkuna, kun tietokone käynnistetään. Jos näin tapahtuu, napsauta [Peruuta] näytöllä. Huom. Älä kytke kaapelia, jos se on mutkalla. Jos haluat lisätietoja tulostinohjaimen asentamisesta, katso Tulostimen käyttöohje. Viite Tietoja laitteesta Tulostimen käyttöohje 11

20 Laitekytkennät Kytkentä IEEE b (langaton lähiverkko) -liitäntään 1 Kytkeminen IEEE b (langaton lähiverkko) -liitäntään. Huom. Tarkista IPv4-osoitteen ja laitteen aliverkon peitteen asetukset. Lisätietoja IPv4-osoitteen ja aliverkon peitteen asettamisesta laitteen käyttöpaneelissa saa kohdasta "Liitäntäasetukset". Viite s.53 Verkko Asetusten määrittäminen Aseta IEEE b (langaton lähiverkko) oheisen kaavion mukaisesti: 12

21 Kytkeminen liitäntään Huom. Valitse [ Ad-hoc]-tila, kun muodostat yhteyden Windows XP:hen langattoman lähiverkon asiakkaana ja käytät Windows XP vakio-ohjainta tai apuohjelmia tai jos et käytä infrastruktuuritilaa. Lisätietoja langattoman lähiverkon asetuksien tekemisestä käyttöopaneelista, katso kohta "IEEE b". Lisätietoja langattoman lähiverkon asetuksien tekemisestä muuten kuin laitteen käyttöpaneelista saa kohdasta "Apuohjelmien käyttäminen asetusten tekemiseen". Lisätietoja kohtien asettamisesta saat osasta IEEE b. 1 Viite s.60 IEEE b s.33 Apuohjelmien käyttäminen asetusten tekemiseen Yhteyden tarkistaminen Tarkista langaton lähiverkkoyhteys. Varmista, että IEEE b -liitännän merkkivalo palaa. Infrastruktuuritilan käyttäminen 1 2 ZGDH600J 1. Jos [LAN-tyyppi]-asetuksena [Liitäntäasetukset] / [Verkko]-näytöllä ei ole [IEEE b], merkkivalo ei pala, vaikka virta olisi kytketty. 2. Jos se on kytketty oikein verkkoon, merkkivalo on vihreä infrastruktuuritilassa. Merkkivalon vilkkuessa laite hakee muita laitteita. 13

22 Laitekytkennät Ad-hoc / ad-hoc -tilassa ZGDH600J 1. Jos IEEE b-liitäntälaite on käytössä, valo on oranssi. 2. Jos yhteys toimii oikein verkossa, valo on ad-hoc- tai ad-hoc -tilassa vihreä. Merkkivalon vilkkuessa laite hakee muita laitteita. Merkkivalo syttyy muutaman sekunnin kuluttua. Vahvista asetukset tulostamalla konfigurointisivu. Huom. Katso lisätietoja konfigurointisivujen tulostamisesta luvusta "Listan tulostaminen". Viite s.162 Konfigurointisivun tulostus Signaalin tarkistaminen Infrastruktuuritilaa käytettäessä voit tarkistaa laitteen radioaaltotilan käyttöpaneelin avulla. A Paina [Järjestelmäasetukset]. B Paina [Liitäntäasetukset]. C Paina [IEEE b]. D Paina [Langaton LAN Signaali]. Laitteen radioaaltotila tulee näkyviin. E Tarkistettuasi radioaaltotilan paina [Poistu]. F Palaa Käyttäjän työkalut -valikkoon painamalla {Käyttäjän työkalut} -näppäintä. Huom. Tarkista radioaaltotila painamalla [IEEE b] [Verkko] -näytön kohdassa [LAN-tyyppi]. 14

23 Verkkoasetukset Verkkoasetukset Tässä luvussa selvitetään verkkoasetukset, joita voit muuttaa Käyttäjän työkaluilla (Järjestelmäasetukset). Tee asetukset käytettävien toimintojen ja kytkettävän liitännän mukaan. 1 Tärkeää Pääkäyttäjän tulee tehdä nämä asetukset tai valvoa asetusten tekoa. Tulostimen käyttöön tarvittavat asetukset Tässä jaksossa luetellaan asetukset, joita tarvitaan tulostimen käyttämiseen. Ethernet Tässä osassa luetellaan asetukset, joita tarvitaan tulostimen käyttämiseen Ethernet-yhteydellä. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset/verkko Laitteen IPv4-osoite Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Tarvittaessa Liitäntäasetukset/verkko Laitteen IPv6-osoite Tarvittaessa Liitäntäasetukset/verkko IPv6-yhdyskäytävän osoite Tarvittaessa Liitäntäasetukset/verkko IPv6-ylläpitämätön autokonfigurointi Tarvittaessa Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko DDNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Domain-nimi Tarvittaessa Liitäntäasetukset/verkko WINS-kokoonpano Tarvittaessa Liitäntäasetukset/verkko Käytetty protokolla Pakollinen Liitäntäasetukset/verkko NCP-protokolla Tarvittaessa Liitäntäasetukset/verkko NW-kehystyyppi Tarvittaessa Liitäntäasetukset/verkko SMB-tietokonenimi Tarvittaessa Liitäntäasetukset/verkko SMB-työryhmä Tarvittaessa Liitäntäasetukset/verkko Ethernet Speed Tarvittaessa Liitäntäasetukset/verkko LAN-tyyppi Pakollinen Liitäntäasetukset/verkko Salli SNMPv3-yhteys Tarvittaessa Liitäntäasetukset/verkko Salli SSL/TLS-yhteys Tarvittaessa 15

24 Laitekytkennät Liitäntäasetukset/verkko Laitteen nimi Tarvittaessa 1 Huom. IPv6:ta voidaan käyttää ainoastaan tulostustoimintoon. Tarkista kohdassa [Käytettävissä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että IEEE b (langaton lähiverkko) on molemmat yhdistetty, valitulla liitännällä on prioriteetti. 16 Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset/verkko Isäntänimi Tarvittaessa Viite s.53 Liitäntäasetukset s.63 Tiedostonsiirto IEEE 1394 (IPv4 over 1394) Tässä osassa kuvataan asetukset, joita tarvitaan tulostimen käyttämiseen IEEE liitäntäkaapelin kanssa. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset / IEEE 1394 IPv4-osoite Pakollinen Liitäntäasetukset / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitäntäasetukset / IEEE 1394 Isäntänimi Tarvittaessa Liitäntäasetukset / IEEE 1394 Domain-nimi Tarvittaessa Liitäntäasetukset / IEEE 1394 WINS-kokoonpano Tarvittaessa Liitäntäasetukset / IEEE 1394 IPv4 over 1394 Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Tarvittaessa Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Käytetty protokolla Pakollinen Huom. [IEEE 1394] tulee näkyviin, kun valinnainen IEEE liitäntäkortti on asennettu. Tarkista myös kohdasta [Käytettävissä oleva protokolla], että käytettävän protokollan asetus on [Käytössä]. Viite s.53 Liitäntäasetukset s.63 Tiedostonsiirto

25 Verkkoasetukset IEEE b (langaton lähiverkko) 1 Otsikko Asetettava kohde Tässä osassa kuvataan asetukset, joita tarvitaan tulostimen käyttämiseen IEEE b:n (langaton lähiverkko) kanssa. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Asetusvaatimukset Liitäntäasetukset/verkko Laitteen IPv4-osoite Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Tarvittaessa Liitäntäasetukset/verkko Laitteen IPv6-osoite Tarvittaessa Liitäntäasetukset/verkko IPv6-yhdyskäytävän osoite Tarvittaessa Liitäntäasetukset/verkko IPv6-ylläpitämätön autokonfigurointi Tarvittaessa Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko DDNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Domain-nimi Tarvittaessa Liitäntäasetukset/verkko WINS-kokoonpano Tarvittaessa Liitäntäasetukset/verkko Käytetty protokolla Pakollinen Liitäntäasetukset/verkko NCP-protokolla Tarvittaessa Liitäntäasetukset/verkko NW-kehystyyppi Tarvittaessa Liitäntäasetukset/verkko SMB-tietokonenimi Tarvittaessa Liitäntäasetukset/verkko SMB-työryhmä Tarvittaessa Liitäntäasetukset/verkko LAN-tyyppi Pakollinen Liitäntäasetukset/verkko Salli SNMPv3-yhteys Tarvittaessa Liitäntäasetukset/verkko Salli SSL/TLS-yhteys Tarvittaessa Liitäntäasetukset/verkko Isäntänimi Tarvittaessa Liitäntäasetukset/verkko Laitteen nimi Tarvittaessa Liitäntäasetukset / IEEE b Yhteystapa Pakollinen Liitäntäasetukset / IEEE b SSID-asetus Tarvittaessa Liitäntäasetukset / IEEE b Kanava Tarvittaessa Liitäntäasetukset / IEEE b Suojaustapa Tarvittaessa Liitäntäasetukset / IEEE b Lähetysnopeus Tarvittaessa 17

26 Laitekytkennät 1 Huom. Tarkista myös kohdasta [Käytettävissä oleva protokolla], että käytettävän protokollan asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) on molemmat yhdistetty, valittu liitäntä on etusijalla. Viite s.53 Liitäntäasetukset s.63 Tiedostonsiirto Sähköpostitoiminnon käyttöön vaaditut asetukset Tässä osassa kuvataan asetukset, joita tarvitaan sähköpostin lähettämisessä. Ethernet Tässä osassa kuvataan asetukset, joita tarvitaan sähköpostin lähettämisessä Ethernet-kaapelin avulla. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset/verkko Laitteen IPv4-osoite Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Pakollinen Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko DDNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Domain-nimi Tarvittaessa Liitäntäasetukset/verkko WINS-kokoonpano Tarvittaessa Liitäntäasetukset/verkko Käytetty protokolla Pakollinen Liitäntäasetukset/verkko Ethernet Speed Tarvittaessa Liitäntäasetukset/verkko LAN-tyyppi Pakollinen Liitäntäasetukset/verkko Salli SNMPv3-yhteys Tarvittaessa Liitäntäasetukset/verkko Salli SNMPv3-yhteys Tarvittaessa Liitäntäasetukset/verkko Isäntänimi Tarvittaessa Tiedostonsiirto SMTP-palvelin Pakollinen Tiedostonsiirto SMTP-todennus Tarvittaessa Tiedostonsiirto POP before SMTP Tarvittaessa Tiedostonsiirto Vastaanottoprotokolla Tarvittaessa Tiedostonsiirto POP3/IMAP4-asetukset Tarvittaessa 18

27 Verkkoasetukset Otsikko Asetettava kohde Asetusvaatimukset Tiedostonsiirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti Tarvittaessa Tiedostonsiirto Tallenna / Muuta / Poista sähköpostiviesti Tarvittaessa Tiedostonsiirto Skannerin uudelleenlähetysväli Tarvittaessa 1 Tiedostonsiirto Uud.lähetettyjä skannaustdstoja Tarvittaessa Huom. Tarkista myös kohdasta [Käytettävissä oleva protokolla], että käytettävän protokollan asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) on molemmat yhdistetty, valittu liitäntä on etusijalla. Kun asetat [POP before SMTP]-asetukseksi [Päällä], tee myös [Vastaanottoprotokolla]-asetukset ja [POP3 / IMAP4 -asetukset]. Kun laitat [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin tietoliikenneportti]. Viite s.53 Liitäntäasetukset s.63 Tiedostonsiirto IEEE 1394 (IPv4 over 1394) Tässä osassa kuvataan asetukset, joita tarvitaan sähköpostin lähettämisessä IEEE liitäntäkaapelin avulla. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset / IEEE 1394 IPv4-osoite Pakollinen Liitäntäasetukset / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitäntäasetukset / IEEE 1394 Isäntänimi Tarvittaessa Liitäntäasetukset / IEEE 1394 Domain-nimi Tarvittaessa Liitäntäasetukset / IEEE 1394 WINS-kokoonpano Tarvittaessa Liitäntäasetukset / IEEE 1394 IPv4 over 1394 Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Pakollinen Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Käytetty protokolla Pakollinen Tiedostonsiirto SMTP-palvelin Pakollinen 19

28 Laitekytkennät Otsikko Asetettava kohde Asetusvaatimukset Tiedostonsiirto SMTP-todennus Tarvittaessa 1 Tiedostonsiirto POP before SMTP Tarvittaessa Tiedostonsiirto Vastaanottoprotokolla Tarvittaessa Tiedostonsiirto POP3/IMAP4-asetukset Tarvittaessa Tiedostonsiirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti Tarvittaessa Tiedostonsiirto Tallenna / Muuta / Poista sähköpostiviesti Tarvittaessa Tiedostonsiirto Skannerin uudelleenlähetysväli Tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja Tarvittaessa Huom. [IEEE 1394] on näkyvissä, kun IEEE liitäntäkortti (lisävaruste) on asennettu. Tarkista myös kohdasta [Käytettävissä oleva protokolla], että käytettävän protokollan asetus on [Käytössä]. Kun asetat [POP before SMTP]-asetukseksi [Päällä], tee myös [Vastaanottoprotokolla]-asetukset ja [POP3 / IMAP4 -asetukset]. Kun laitat [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin tietoliikenneportti]. Viite s.53 Liitäntäasetukset s.63 Tiedostonsiirto IEEE b (langaton lähiverkko) Tässä osassa kuvataan asetukset, joita tarvitaan sähköpostin lähettämisessä IEEE b:n (langaton lähiverkko) avulla. Katso lisätietoja asetusten määrittämisestä luvuista "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetettava kohde Asetusvaatimukset Liitäntäasetukset/verkko Laitteen IPv4-osoite Pakollinen Liitäntäasetukset/verkko IPv4-yhdyskäytävän osoite Pakollinen Liitäntäasetukset/verkko DNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko DDNS-konfigurointi Tarvittaessa Liitäntäasetukset/verkko Domain-nimi Tarvittaessa Liitäntäasetukset/verkko WINS-kokoonpano Tarvittaessa 20
