1 Käyttöohjeet Tulostimen käyttöohje Laitteen valmistelu Tulostinohjaimen asetukset Muita tulostustoimintoja Laitteen toiminnot ja asetukset Liite Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä ja säilytä käyttöohje tulevaa tarvetta varten. Laitteen asianmukaisen käytön takaamiseksi tutustu Tietoja laitteesta -osion turvallista käyttöä koskeviin ohjeisiin huolellisesti ennen laitteen käyttöä.

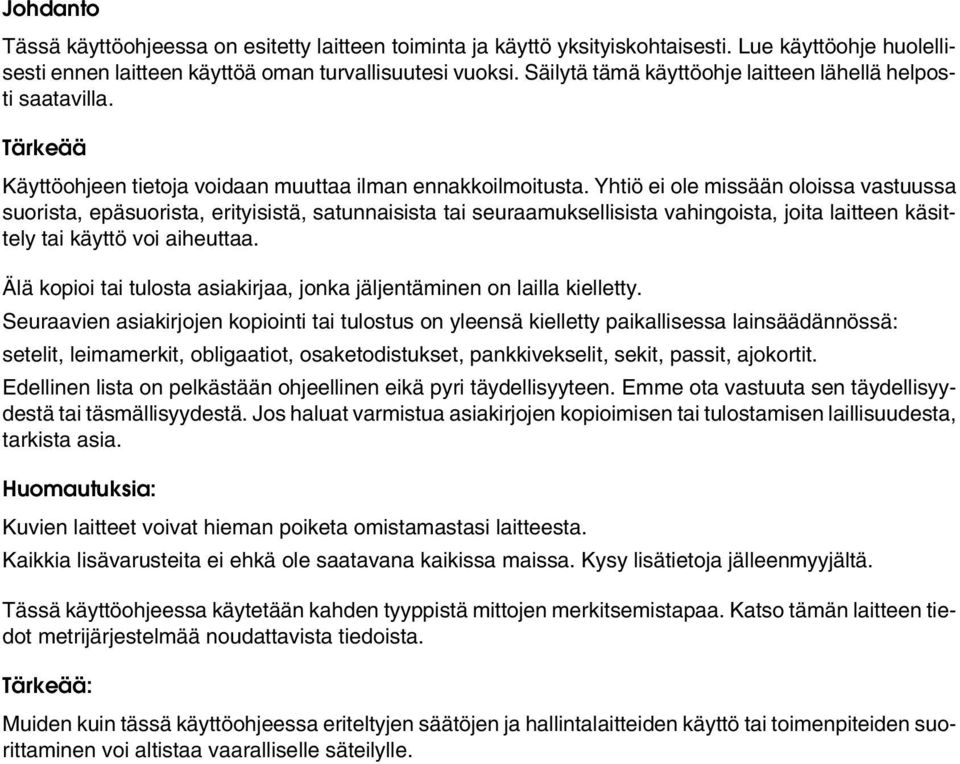

2 Johdanto Tässä käyttöohjeessa on esitetty laitteen toiminta ja käyttö yksityiskohtaisesti. Lue käyttöohje huolellisesti ennen laitteen käyttöä oman turvallisuutesi vuoksi. Säilytä tämä käyttöohje laitteen lähellä helposti saatavilla. Tärkeää Käyttöohjeen tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään oloissa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, joita laitteen käsittely tai käyttö voi aiheuttaa. Älä kopioi tai tulosta asiakirjaa, jonka jäljentäminen on lailla kielletty. Seuraavien asiakirjojen kopiointi tai tulostus on yleensä kielletty paikallisessa lainsäädännössä: setelit, leimamerkit, obligaatiot, osaketodistukset, pankkivekselit, sekit, passit, ajokortit. Edellinen lista on pelkästään ohjeellinen eikä pyri täydellisyyteen. Emme ota vastuuta sen täydellisyydestä tai täsmällisyydestä. Jos haluat varmistua asiakirjojen kopioimisen tai tulostamisen laillisuudesta, tarkista asia. Huomautuksia: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. Kaikkia lisävarusteita ei ehkä ole saatavana kaikissa maissa. Kysy lisätietoja jälleenmyyjältä. Tässä käyttöohjeessa käytetään kahden tyyppistä mittojen merkitsemistapaa. Katso tämän laitteen tiedot metrijärjestelmää noudattavista tiedoista. Tärkeää: Muiden kuin tässä käyttöohjeessa eriteltyjen säätöjen ja hallintalaitteiden käyttö tai toimenpiteiden suorittaminen voi altistaa vaaralliselle säteilylle.

3 Laitteen käyttöohjeet Tutustu niihin käyttöohjeisiin, joissa kerrotaan käyttämistäsi toiminnoista. Tärkeää Media vaihtelee käyttöohjeen mukaan. Käyttöohjeen tulostettu ja sähköinen versio sisältävät samat tiedot. Adobe Acrobat Reader / Adobe Reader -ohjelma on oltava asennettuna, jotta ohjeita voidaan katsella PDF-tiedostoina. Käyttöohjeet ovat myös saatavissa html-tiedostona joissain maissa. Näiden käyttöohjeiden katsomiseksi tietokoneelle on oltava asennettuna Internet-selain. Tietoja laitteesta Muista lukea oppaan Turvallisuustiedot ennen laitteen käyttöä. Tässä ohjekirjassa esitellään lyhyesti laitteen toimintoja. Siinä kuvataan myös ohjauspaneelin käyttöä, laitteen käyttöä edeltäviä valmistelutoimia sekä kerrotaan, miten tekstiä syötetään ja mukana toimitetut CD-levyt asennetaan. Yleiset asetukset Käyttöohjeessa kuvataan Käyttäjän työkaluja sekä osoitekirjan toimintoja, kuten faksinumeroiden, sähköpostiosoitteiden ja käyttäjäkoodien tallentamista. Katso tästä ohjekirjasta myös ohjeet laitekytkentöjen tekemiseen. Vianmääritys Sisältää ohjeen yleisimpien ongelmien ratkaisemiseksi ja ohjeet paperin, väriaineen ja muiden tarvikkeiden vaihtamiseksi. Tietoturvaopas Tämä käyttöohje on tarkoitettu laitteen pääkäyttäjille. Siinä kuvataan turvatoimet, joiden avulla pääkäyttäjät voivat suojata tietoja niiden muuttamisen estämiseksi tai estää laitteen luvatonta käyttöä. Tässä ohjeessa kerrotaan lisäksi, miten pääkäyttäjiä rekisteröidään sekä miten käyttäjän ja pääkäyttäjän todennus määritetään. Kopiokoneen käyttöohje Tässä ohjeessa selvitetään kopiokoneen toiminnot ja käyttö. Katso tästä ohjekirjasta myös ohjeet alkuperäisten asiakirjojen asettamisesta. Faksin käyttöohje Tässä ohjeessa selvitetään faksin toiminnot ja käyttö. Tulostimen käyttöohje Tässä ohjeessa selvitetään tulostimen toiminnot ja käyttö. Skannerin käyttöohje Tässä ohjeessa selvitetään skannerin toiminnot ja käyttö. i

4 Verkko-opas Kuvaa, miten laitetta konfiguroidaan ja käytetään verkkoympäristössä ja miten mukana toimitettua ohjelmistoa käytetään. Tämä ohjekirja kattaa kaikki mallit ja sisältää kuvauksia toiminnoista ja asetuksista, joita ei ehkä ole laitteessasi. Kuvat ja tiedot tuetuista käyttöjärjestelmistä saattavat myös hieman poiketa tämän laitteen ominaisuuksista. Muut käyttöohjeet Laitteen käyttöohjeet Turvallisuustiedot Kopioinnin pikaohje Faksauksen pikaohje Tulostuksen pikaohje Skannauksen pikaohje PostScript 3 Supplement UNIX Täydennysosa DeskTopBinder Lite -apuohjelman ohjeet DeskTopBinder Lite Asennusohje DeskTopBinder V2 Johdanto-opas Auto Document Link -opas Käyttöohjeet ovat laitekohtaisia. UNIX Täydennysosa on saatavissa jälleenmyyjältä tai nettisivuiltamme. PostScript3 Supplement ja UNIX Täydennysosa sisältävät tietoja toiminnoista ja asetuksista, jotka eivät ehkä ole käytettävissä tässä laitteessa. ii

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Näyttö...2 Näytön viestit ja näppäinten käyttäminen...3 Tulostin -valikko...4 Paperin asettaminen ohisyöttötasolle...8 Paperikoon asettaminen ohjauspaneelilta...11 Mukautetun paperikoon asettaminen ohjauspaneelin avulla...12 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta...14 Kirjekuoren asettaminen ohjauspaneelilta Laitteen valmistelu Yhteystavan vahvistus...17 Verkkoyhteys...17 Paikallisyhteys...20 Tulostinohjaimen asennus...21 Pika-asennus...21 Tulostinohjaimen asentaminen valittuun porttiin...22 Käyttö Windows-verkkotulostimena...32 Käyttö NetWare-tulostinpalvelimena/-etätulostimena...34 Sivunsiirto...36 Erotinsivu...36 Tulostus nollauksen jälkeen...36 USB-liitäntää käyttävän tulostinohjaimen asennus...37 Windows Me - USB...37 Windows USB...39 Windows XP, Windows Server USB...40 Tulostus rinnakkaisliitännän kautta...42 Tulostus Bluetooth-liitännän kautta...44 Tuetut profiilit...44 Tulostus Bluetooth-liitännän kautta...44 Suojausasetukset...46 Tulostus suojausta käytettäessä...46 Tulostimen lisävarusteiden asetukset...47 Kaksisuuntaisen yhteyden ehdot...47 Jos kaksisuuntainen yhteys ei ole käytössä...48 Font Manager ohjelman asennus...50 Adobe PageMaker -version 6.0, 6.5 tai 7.0 käyttö...51 iii

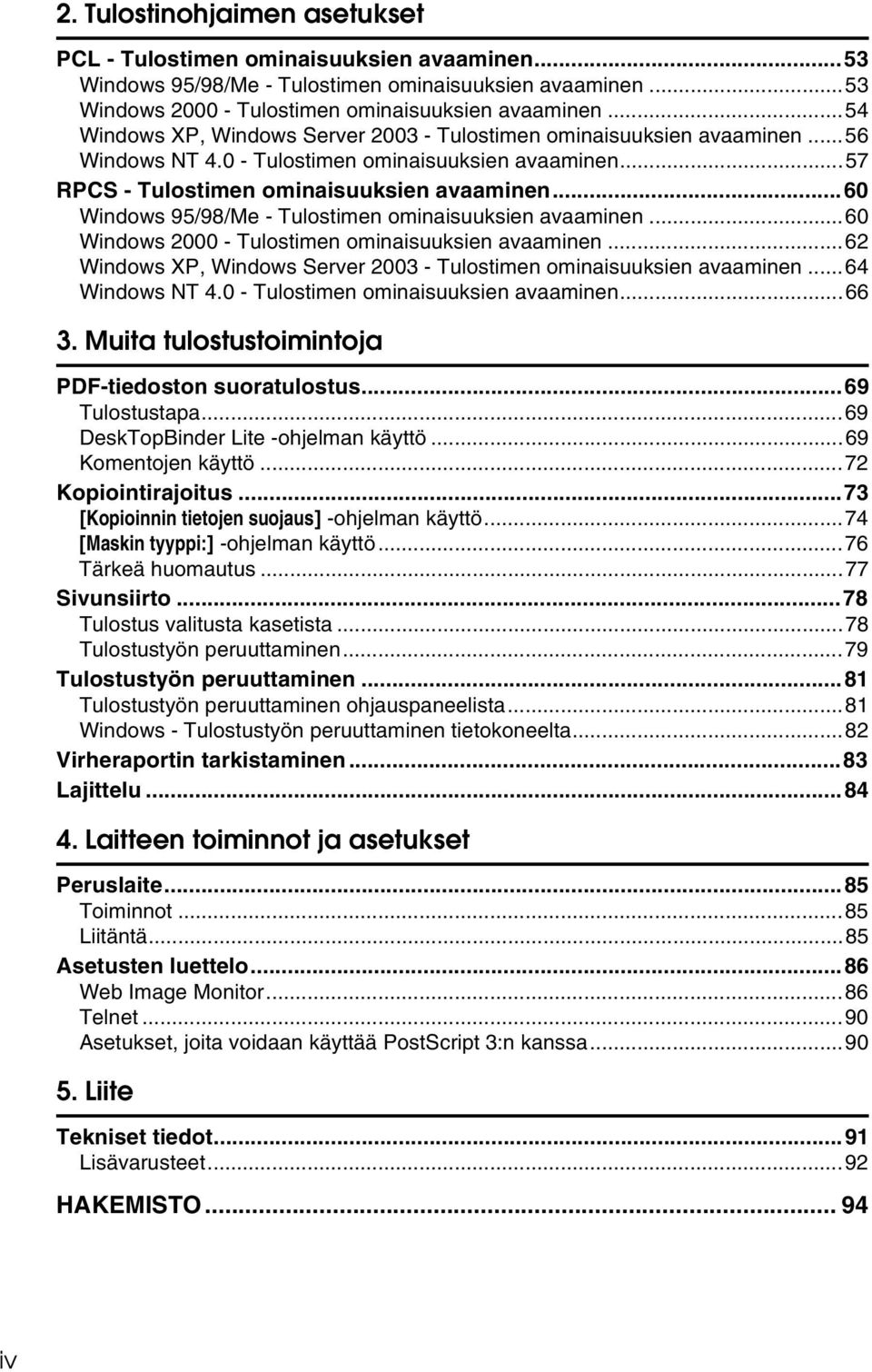

6 2. Tulostinohjaimen asetukset PCL - Tulostimen ominaisuuksien avaaminen...53 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...53 Windows Tulostimen ominaisuuksien avaaminen...54 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...56 Windows NT Tulostimen ominaisuuksien avaaminen...57 RPCS - Tulostimen ominaisuuksien avaaminen...60 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...60 Windows Tulostimen ominaisuuksien avaaminen...62 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...64 Windows NT Tulostimen ominaisuuksien avaaminen Muita tulostustoimintoja PDF-tiedoston suoratulostus...69 Tulostustapa...69 DeskTopBinder Lite -ohjelman käyttö...69 Komentojen käyttö...72 Kopiointirajoitus...73 [Kopioinnin tietojen suojaus] -ohjelman käyttö...74 [Maskin tyyppi:] -ohjelman käyttö...76 Tärkeä huomautus...77 Sivunsiirto...78 Tulostus valitusta kasetista...78 Tulostustyön peruuttaminen...79 Tulostustyön peruuttaminen...81 Tulostustyön peruuttaminen ohjauspaneelista...81 Windows - Tulostustyön peruuttaminen tietokoneelta...82 Virheraportin tarkistaminen...83 Lajittelu Laitteen toiminnot ja asetukset Peruslaite...85 Toiminnot...85 Liitäntä...85 Asetusten luettelo...86 Web Image Monitor...86 Telnet...90 Asetukset, joita voidaan käyttää PostScript 3:n kanssa Liite Tekniset tiedot...91 Lisävarusteet...92 HAKEMISTO iv

7 Käyttöohjeen merkintätavat Symbolit Tässä käyttöohjeessa käytetään seuraavia symboleja: Osoittaa tärkeitä turvallisuusohjeita. Jos annettuja ohjeita ei noudateta, tämä voi aiheuttaa vakavan henkilövahingon tai kuoleman. Lue nämä selitykset. Ne löytyvät Tietoja tästä laitteesta -ohjeen osiosta Turvallisuustiedot. Osoittaa tärkeitä turvallisuusohjeita. Jos turvallisuustietoja ei noudateta, tämä voi aiheuttaa lievän tai melko vakavan henkilö-, laite- tai omaisuusvahingon. Lue nämä selitykset. Ne löytyvät Tietoja tästä laitteesta -ohjeen osiosta Turvallisuustiedot. Osoittaa huomioitavia seikkoja laitteen käytöstä ja luettelon paperitukosten, alkuperäisten asiakirjojen vaurioitumisen ja tietojen menettämisen todennäköisimmistä syistä. Muista lukea nämä ohjeet. Osoittaa lisätietoja laitteen toiminnoista ja ohjeet käyttäjän virheiden korjaamiseen. Tämä symboli sijaitsee osien lopussa. Symboli ilmaisee mistä tarvittavat lisätiedot löytyvät. [ ] Osoittaa laitteen näytöllä näkyvät näppäimet. { } Osoittaa laitteen käyttöpaneelin näppäimet. 1

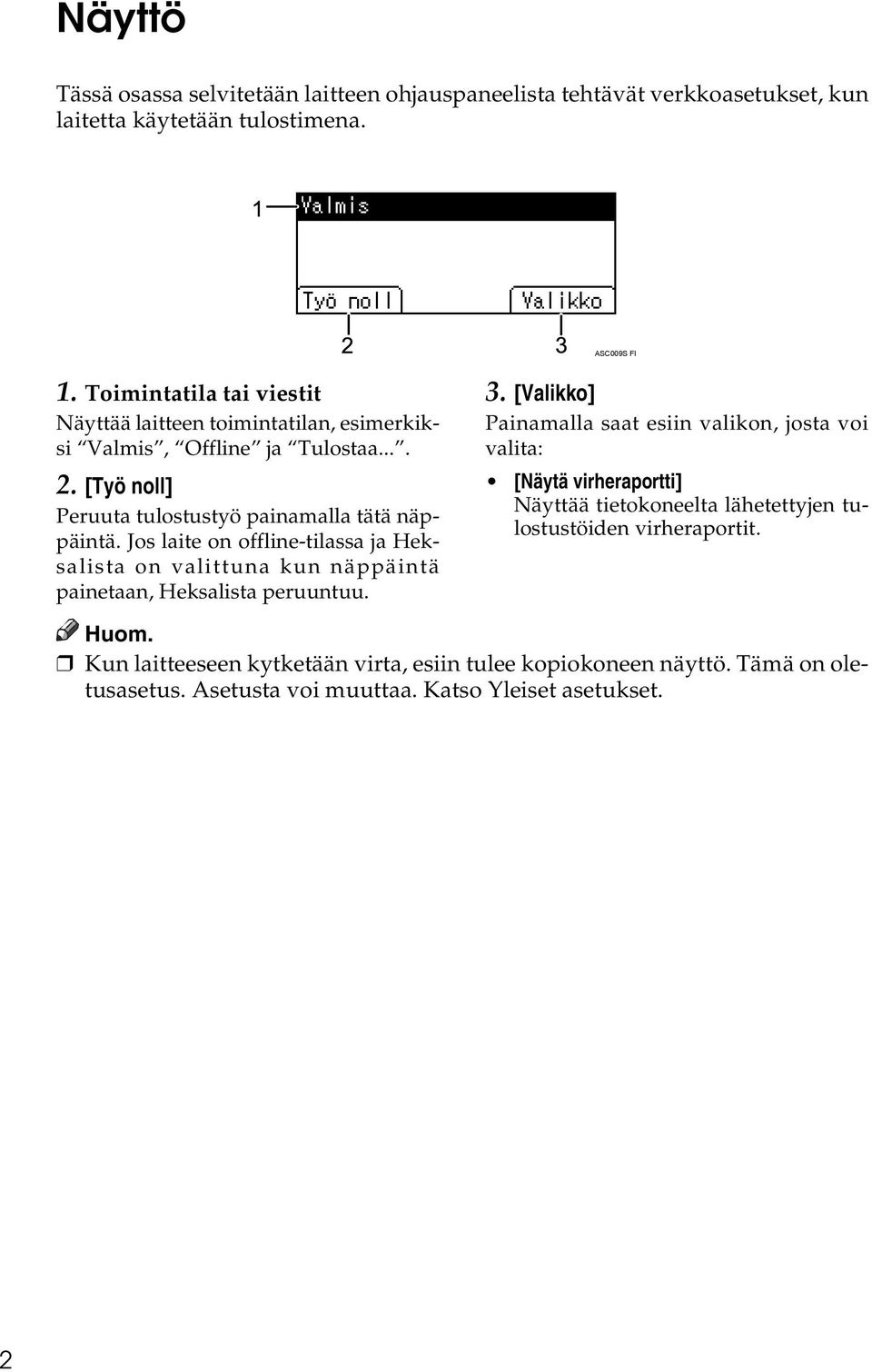

8 Näyttö Tässä osassa selvitetään laitteen ohjauspaneelista tehtävät verkkoasetukset, kun laitetta käytetään tulostimena. ASC009S FI 1. Toimintatila tai viestit Näyttää laitteen toimintatilan, esimerkiksi Valmis, Offline ja Tulostaa [Työ noll] Peruuta tulostustyö painamalla tätä näppäintä. Jos laite on offline-tilassa ja Heksalista on valittuna kun näppäintä painetaan, Heksalista peruuntuu. 3. [Valikko] Painamalla saat esiin valikon, josta voi valita: [Näytä virheraportti] Näyttää tietokoneelta lähetettyjen tulostustöiden virheraportit. Kun laitteeseen kytketään virta, esiin tulee kopiokoneen näyttö. Tämä on oletusasetus. Asetusta voi muuttaa. Katso Yleiset asetukset. 2

9 Näytön viestit ja näppäinten käyttäminen Tässä osassa selitetään näytön viestit ja valintanäppäinten käyttö. ASC004S FI 1. Selausnäppäimet Paina siirtääksesi kohdistinta kuhunkin suuntaan vaiheittain. Kun {U}, {T}, {V} tai {W} esiintyy tässä ohjeessa, paina vastaavan suunnan selausnäppäintä. 2. {OK}-näppäin Paina valitaksesi toiminto tai syötetty numeerinen arvo. 3. {Poistu}-näppäin Paina peruuttaaksesi toiminnon tai palataksesi aiempaan näyttöön. 4. Valintanäppäimet Vastaavat toimintoja, jotka ovat näytön alarivillä. Esimerkiksi, kun ohje paina [Työ noll] esiintyy tässä ohjeessa, paina vasenta valintapainiketta. Tulostinnäyttö on oletusnäyttönä, kun laitteen virta kytketään päälle. Voit muuttaa asetusta [Järjestelmäasetukset]-asetuksissa. Katso Yleiset asetukset. 3

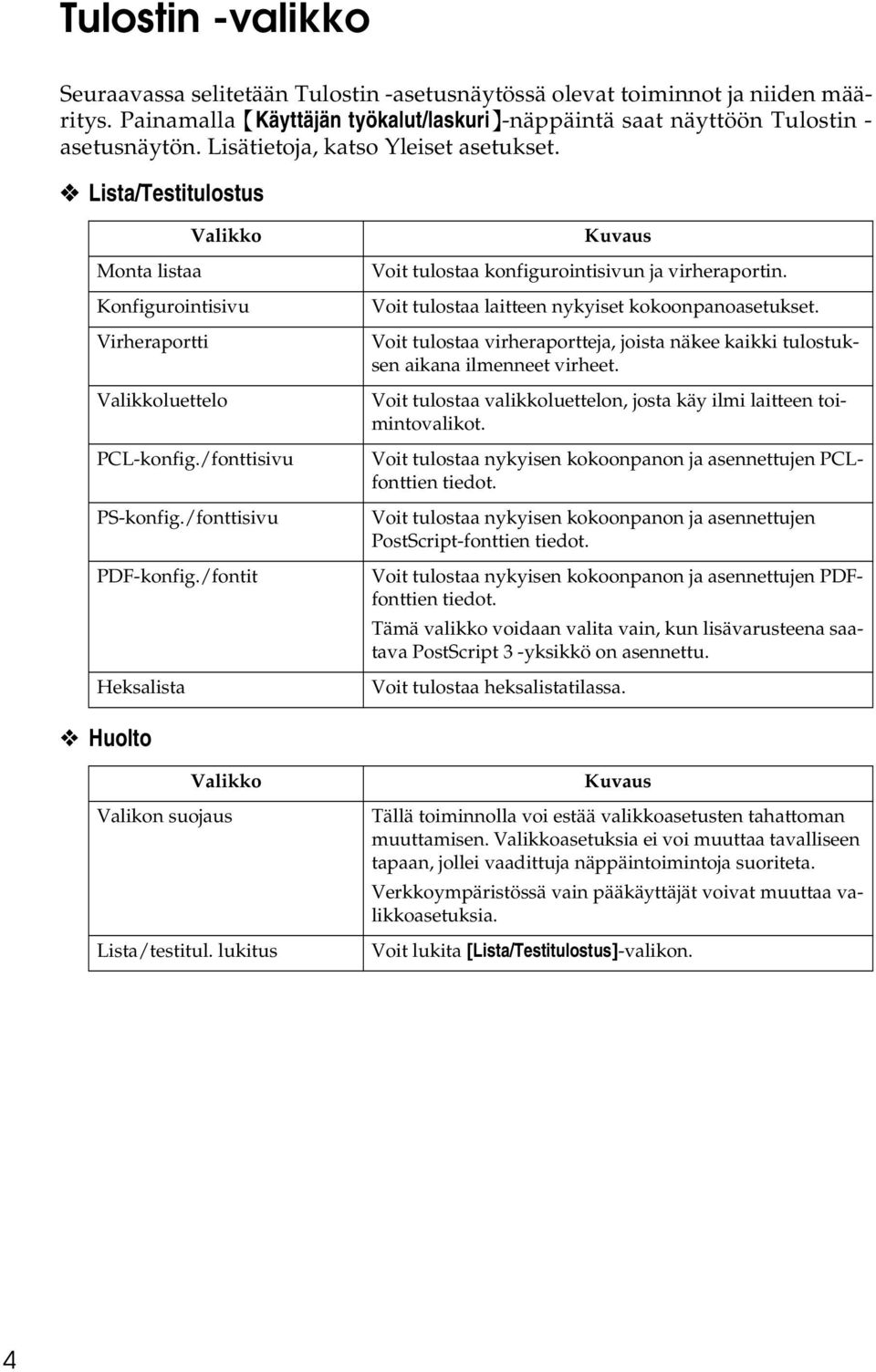

10 Tulostin -valikko Seuraavassa selitetään Tulostin -asetusnäytössä olevat toiminnot ja niiden määritys. Painamalla {Käyttäjän työkalut/laskuri}-näppäintä saat näyttöön Tulostin - asetusnäytön. Lisätietoja, katso Yleiset asetukset. Lista/Testitulostus Valikko Monta listaa Konfigurointisivu Virheraportti Valikkoluettelo PCL-konfig./fonttisivu PS-konfig./fonttisivu PDF-konfig./fontit Heksalista Kuvaus Voit tulostaa konfigurointisivun ja virheraportin. Voit tulostaa laitteen nykyiset kokoonpanoasetukset. Voit tulostaa virheraportteja, joista näkee kaikki tulostuksen aikana ilmenneet virheet. Voit tulostaa valikkoluettelon, josta käy ilmi laitteen toimintovalikot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PCLfonttien tiedot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PostScript-fonttien tiedot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PDFfonttien tiedot. Tämä valikko voidaan valita vain, kun lisävarusteena saatava PostScript 3 -yksikkö on asennettu. Voit tulostaa heksalistatilassa. Huolto Valikko Valikon suojaus Lista/testitul. lukitus Kuvaus Tällä toiminnolla voi estää valikkoasetusten tahattoman muuttamisen. Valikkoasetuksia ei voi muuttaa tavalliseen tapaan, jollei vaadittuja näppäintoimintoja suoriteta. Verkkoympäristössä vain pääkäyttäjät voivat muuttaa valikkoasetuksia. Voit lukita [Lista/Testitulostus]-valikon. 4

11 Järjestelmä Valikko Tulostuksen virheraportti Autom. jatko Muistin ylivuoto Muistin käyttö Kaksipuoleisuus Kopioita Tyhjän sivun tulostus Kuvaus Voit tulostaa virheraportin tulostin- tai muistivirheen ilmetessä. Valitse tämä, jos haluat ottaa käyttöön Jatkaa automaattisesti -toiminnon. Kun se on käytössä, tulostus jatkuu automaattisesti järjestelmävirheen jälkeen. Valitse tämä, jos haluat laitteen tulostavan muistin ylivuodon virheraportin. Voit valita muistin määrän Fontit etusijalla- tai Tulostus etusijalla -asetukselle paperikoon tai tarkkuuden mukaan. Voit valita tulostuksen kaikkien sivujen molemmille puolille. Voit määrittää tulostettavien sarjojen määrän. Tämä asetus ei ole käytettävissä, jos tulostettavien sivujen määrä on määritetty tulostinohjaimella tai toisella komennolla. Voit valita, tulostetaanko tyhjät sivut. Reunan tasaus Valitse tämä, jos haluat ottaa käyttöön Reunojen tasoitus - toiminnon. Päällä (Oletusasetus) Pois päältä Jos Värinsäästö on Päällä, Reunojen tasoitus -toiminto vaikka sen asetus olisi Päällä. Värinsäästö Tulostinkieli Korvaava paperikoko Sivun koko Kirjelomakkeen asetukset Ohisyöttötaso Reunukseton tulostus Oletustulostinkieli Valitse tämä, jos haluat ottaa käyttöön Värinsäästö-toiminnon. Päällä (Oletusasetus) Pois päältä Voit määrittää tulostimen sivunkuvauskielen. Voit ottaa käyttöön automaattisen paperikoon korvaustoiminnon (A4 LT). Voit valita oletuspaperikoon. Voit kääntää alkuperäiset kuvat tulostettaessa. Tulostettaessa alkuperäiset kuvat käännetään aina 180 astetta. Siksi lopputulos ei välttämättä ole odotetun kaltainen tulostettaessa kirjepaperille tai esipainetulle paperille, jossa on tietty suunta. Käyttämällä tätä toimintoa voit määrittää kuvan kääntämisasetuksen. Voit määrittää, kumpi kahdesta vaihtoehdosta, (Tulostin) Ohjain/komento vai Laitteen asetukset, on ensisijainen ohisyöttötason paperikokoa määritettäessä. Voit valita, tulostetaanko koko sivulle vai ei. Voit sivunkuvauskielen, jota käytetään oletuksena, jos laite ei löydä kieltä automaattisesti. 5

12 Kasetin vaihto RAM-levy Valikko Kuvaus Voit ottaa käyttöön paperikasetin vaihdon. Voit muuttaa RAM-levyn asetuksia. Tietokoneliitäntä Valikko I/O-puskuri I/O-aikakatkaisu Kuvaus Voit määrittää I/O -puskurin koon. Normaalisti tätä asetusta ei tarvitse muuttaa. Voit määrittää, montako sekuntia laitteen on odotettava ennen tulostustyön lopettamista. Jos toisesta portista tulee tavallisesti tietoa kesken tulostustyön, tätä aikakatkaisun aika-asetusta kannattaa pidentää. PCL-valikko Valikko Suunta Riviä/sivu Fonttien lähde Fontin numero Pistekoko Askelväli Merkistö Courier-fontti Levennetty A4 Liitä CR --> LF Tarkkuus Kuvaus Voit määrittää sivun suunnan. Voit määrittää sivun rivimäärän. Voit määrittää oletusfontin tallennuspaikan. Voit määrittää käyttämäsi oletusfontin tunnuksen. Voit määrittää pistekoon valitulle fontille. Voit määrittää valitulle fontille merkkimäärän tuumaa kohti. Voit määrittää valitulle fontille tulostettavien merkkien sarjan. Käytettävissä olevat vaihtoehdot ovat: Voit valita courier-fonttityypin. Voit leventää tulostusaluetta tulostaessasi A4-arkille ja käytössä on PCL. Kun asetus on Päällä, jokaisen rivin syötön jälkeen tulee rivinvaihto: CR=CR, LF=CR LF, FF=CR FF. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. 6

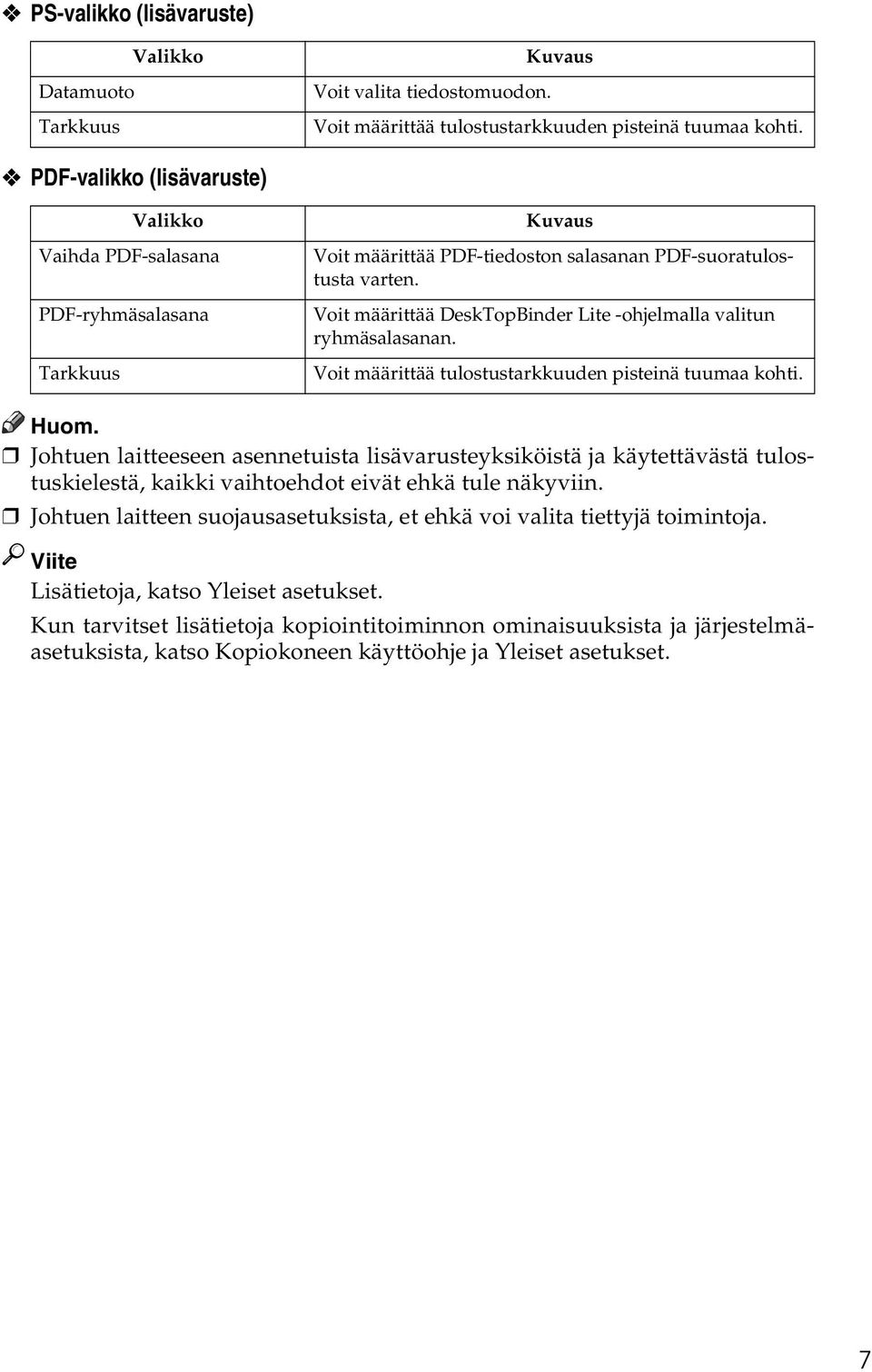

13 PS-valikko (lisävaruste) Datamuoto Tarkkuus Valikko Kuvaus Voit valita tiedostomuodon. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. PDF-valikko (lisävaruste) Valikko Vaihda PDF-salasana PDF-ryhmäsalasana Tarkkuus Kuvaus Voit määrittää PDF-tiedoston salasanan PDF-suoratulostusta varten. Voit määrittää DeskTopBinder Lite -ohjelmalla valitun ryhmäsalasanan. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. Johtuen laitteeseen asennetuista lisävarusteyksiköistä ja käytettävästä tulostuskielestä, kaikki vaihtoehdot eivät ehkä tule näkyviin. Johtuen laitteen suojausasetuksista, et ehkä voi valita tiettyjä toimintoja. Viite Lisätietoja, katso Yleiset asetukset. Kun tarvitset lisätietoja kopiointitoiminnon ominaisuuksista ja järjestelmäasetuksista, katso Kopiokoneen käyttöohje ja Yleiset asetukset. 7

14 Paperin asettaminen ohisyöttötasolle Tässä osassa annetaan ohjeet paperin asettamisesta ohisyöttötasolle. Lisätietoja paperikoosta ja -tyypistä, katso Tietoja laitteesta -ohje. Tärkeää Seuraavat toiminnot eivät ole käytössä, kun tulostetaan ohisyöttötasolta: Kaksipuoleinen tulostus Automaattinen kasetinvalinta Automaattinen paperikasetinvaihto Kun laitteen tulostustoiminnolla tulostetaan, sivun sisältöä käännetään aina 180 astetta (tulostussuunta on päinvastainen kopiointitoimintoon verrattuna). Kun tulostetaan paperille, jonka pitää olla tiettyyn suuntaan, kuten kirjekuorille tai esipainetuille kirjelomakkeille, paperinsyöttösuuntaa pitää kääntää 180 astetta. Muista määrittää paperikoko tulostinohjainta käyttäen, kun tulostat tietoja tietokoneelta. Tulostinohjaimella asetettu paperikoko ohittaa laitteen ohjauspaneelista asetetun paperikoon. Paperia, joka on paksumpaa kuin 157 g/m 2, ei voi tulostaa ohisyöttötasolta. A Avaa ohisyöttötaso. ARL009S 8

15 B Säädä paperiohjaimet paperikoon mukaan ja työnnä paperi varoen ohisyöttötasolle tulostuspuoli alaspäin. ABW020S1 1. Paperituki 2. Paperiohjaimet Käännä paperituki esiin, jos käytät A4 L, 8 1 / 2 11 L -kokoa suurempia papereita. Jos paperiohjaimet eivät ole tasan paperin reunojen kanssa, paperi voi tulostua vinoon tai voi sattua paperitukos. Työnnä paperia laitteeseen varovasti, kunnes sen liike pysähtyy. Älä pinoa papereita ylärajamerkin yli, koska muuten sivu voi tulostua vinoon tai voi sattua paperitukos. Tuuleta paperipinoa, jotta arkkien väliin pääsee ilmaa. Näin arkit eivät takerru syötettäessä toisiinsa. Kun asetat kalvoja, varmista että asetat ne oikeinpäin. C Paina paperiohjaimen vapautusvipu alas. ASP003S 9

16 D Aseta paperikoko ohjauspaneelista tai tulostinohjainta käyttäen. Ohisyöttötasolta voidaan tulostaa seuraavan kokoisia papereita: Pysty: mm Vaaka: mm Muista asettaa paperi ohisyöttötasolle tulostuspuoli alaspäin. Ohisyöttötasolle mahtuvien arkkien määrä vaihtelee paperityypin mukaan. Kun asetat piirtoheitinkalvoja tai paksua paperia ohisyöttötasolle, valitse paperiasetukset ohjauspaneelista tai tulostinohjaimella. Viite Kun haluat tietoja paperikoon asettamisesta, katso s.11 Paperikoon asettaminen ohjauspaneelilta. Lisätietoja paperin asettamisesta vakiopaperikasettiin, katso Yleiset asetukset. Kun lisäät paperia, jonka koko on mukautettu, katso s.12 Mukautetun paperikoon asettaminen ohjauspaneelin avulla. Valitse paperityyppi, kun tulostat piirtoheitinkalvoille tai paksulle paperille (yli 90,2 g/m 2 ). Lisätietoja on kohdassa s.14 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta. Valitse paperityyppi, kun tulostat kirjekuorille. Lisätietoja on kohdassa s.15 Kirjekuoren asettaminen ohjauspaneelilta.. Kirjepaperia lisättäessä on otettava huomioon paperin suunta. Katso Yleiset asetukset. 10

17 Paperikoon asettaminen ohjauspaneelilta Tässä kerrotaan, kuinka asetat ohisyöttötason paperikoon ohjauspaneelilta. Jos valitset paperikoon tulostinohjaimelta, tämä ei ole tarpeen. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ASP001S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. D Valitse [Ohisyötön paperikoko] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. E Valitse paperikoko selausnäppäimillä ja paina sitten {OK}-näppäintä. F Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. 11

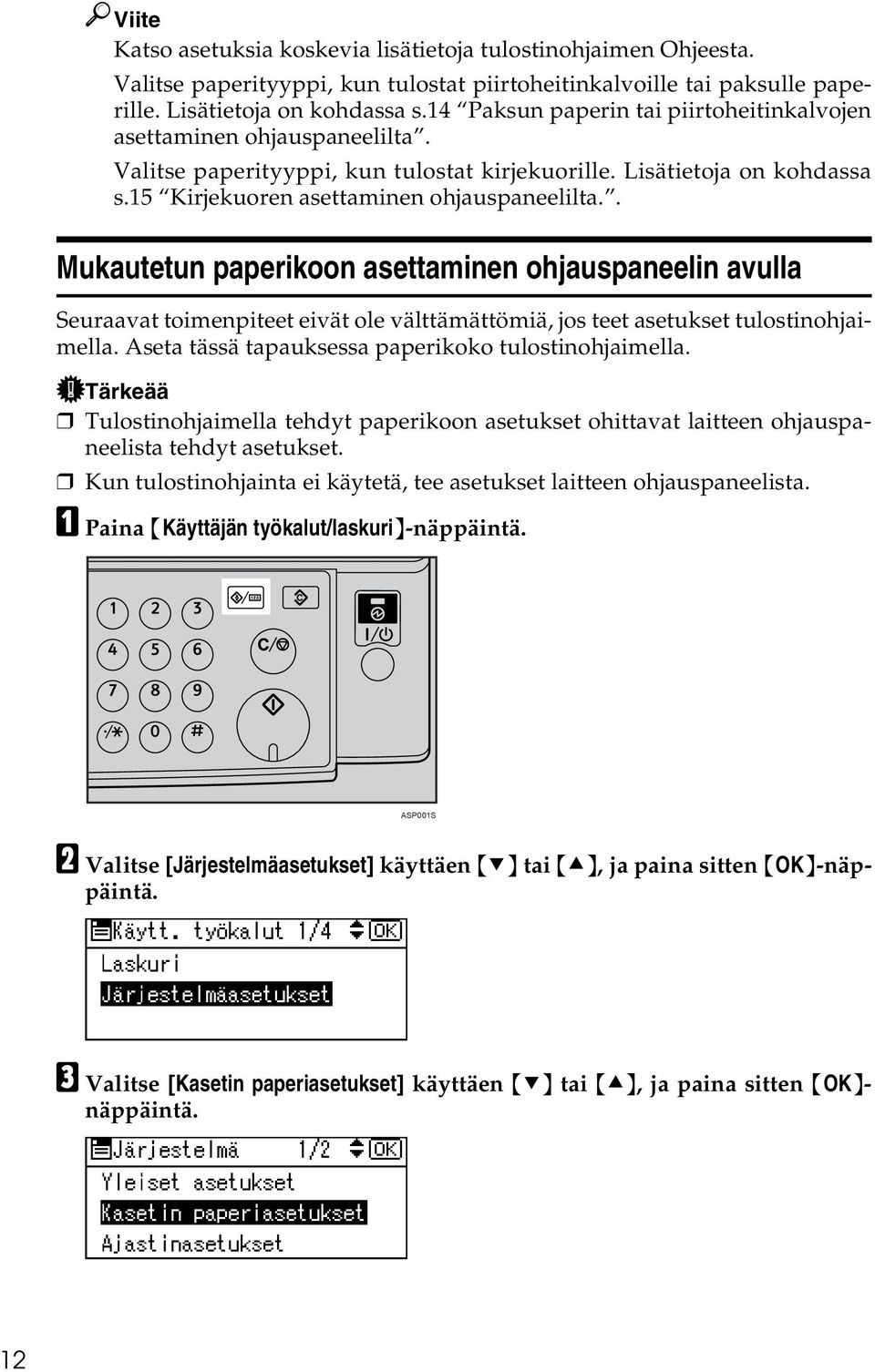

18 Viite Katso asetuksia koskevia lisätietoja tulostinohjaimen Ohjeesta. Valitse paperityyppi, kun tulostat piirtoheitinkalvoille tai paksulle paperille. Lisätietoja on kohdassa s.14 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta. Valitse paperityyppi, kun tulostat kirjekuorille. Lisätietoja on kohdassa s.15 Kirjekuoren asettaminen ohjauspaneelilta.. Mukautetun paperikoon asettaminen ohjauspaneelin avulla Seuraavat toimenpiteet eivät ole välttämättömiä, jos teet asetukset tulostinohjaimella. Aseta tässä tapauksessa paperikoko tulostinohjaimella. Tärkeää Tulostinohjaimella tehdyt paperikoon asetukset ohittavat laitteen ohjauspaneelista tehdyt asetukset. Kun tulostinohjainta ei käytetä, tee asetukset laitteen ohjauspaneelista. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ASP001S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. 12

19 D Valitse [Ohisyötön paperikoko] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. E Valitse [Oma koko] selausnäppäimillä ja paina sitten {OK}-näppäintä. F Näppäile paperin vaakakoko numeronäppäimillä ja paina {q}. Käytettävissä oleva koko: mm G Näppäile paperin pystykoko numeronäppäimillä ja paina {q}. Käytettävissä oleva koko: mm H Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. Jos tulostinohjain ei ole käytössä, valitse [Tulostin]-valikon [Järjestelmä]-asetusten [Laiteasetukset]-valinnaksi [Ohisyöttötaso] (katso Yleiset asetukset). Aseta paperikoko ohjauspaneelista. Viite Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 13

20 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta Seuraavat toimenpiteet eivät ole välttämättömiä, jos teet asetukset tulostinohjaimella. Aseta tässä tapauksessa paperikoko tulostinohjaimella. Tärkeää Tulostinohjaimella tehdyt paperikoon asetukset ohittavat laitteen ohjauspaneelista tehdyt asetukset. Kun tulostinohjainta ei käytetä, tee asetukset laitteen ohjauspaneelista. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ASP001S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. D Valitse [Pap.tyyp:Ohisyöttötaso] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. 14

21 E Valitse paperityyppi valikosta käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. F Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. Asetukset pysyvät voimassa, kunnes asetukset nollataan. Kun olet tulostanut paksulle paperille tai piirtoheitinkalvolle, muista palauttaa asetukset ennalleen seuraavaa käyttäjää varten. Viite Lisätietoja tulostinohjaimen asetuksista, katso tulostinohjaimen Ohjeesta. Kun haluat lisätietoja kirjekuoriin tulostamisesta, katso s.15 Kirjekuoren asettaminen ohjauspaneelilta.. Kirjekuoren asettaminen ohjauspaneelilta. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. B Valitse [Järjestelmäasetukset] käyttäen {U} tai {T}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {U} tai {T}, ja paina sitten {OK}- näppäintä. D Valitse [Pap.tyyp:Ohisyöttötaso] käyttäen {U} tai {T}, ja paina sitten {OK}- näppäintä. 15

22 E Valitse [Paksu paperi] käyttäen {U} tai {T}, ja paina sitten {OK}-näppäintä. F Valitse [Ohisyötön paperikoko] ja paina sitten {OK}. G Valitse kirjekuoren paperikoko kohdasta [C6envL], [C5envL], tai [DLenvL] ja paina sitten {OK}-näppäintä. H Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. 16

23 1. Laitteen valmistelu Yhteystavan vahvistus Tämä laite tukee verkko- ja paikallisyhteyttä. Tarkista ennen tulostinohjaimen asennusta, mitä yhteyttä laitteessa käytetään. Asenna ohjain yhteystavan mukaisesti. Verkkoyhteys Tätä laitetta voidaan käyttää Windows-tulostusporttina tai verkkotulostimena. Laitteen käyttö Windows-tulostinporttina Verkkoyhteydet voidaan muodostaa Ethernet- tai IEEE b-liitännän kautta. Käytettävissä olevat portit määräytyvät käytössä olevan Windows-käyttöjärjestelmän version ja yhteystavan mukaan. Työaseman SmartDeviceMonitor Työaseman SmartDeviceMonitor Työaseman SmartDeviceMonitor Työaseman SmartDeviceMonitor Vakio-TCP/IP Vakio-TCP/IP Server 2003 ZZZ035S FI Windows 95/98 Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Windows Me Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti 17

24 Laitteen valmistelu Windows Yhteystapa Ethernet/ IEEE b Windows XP Yhteystapa Ethernet/ IEEE b Windows Server 2003 Yhteystapa Ethernet/ IEEE b Windows NT 4.0 Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti Käytettävissä olevat portit SmartDeviceMonitor for Client -portti LPR-portti Viite Katso lisätietoja tulostinohjaimen asennuksesta eri porttityypeille. Lisätietoja SmartDeviceMonitor for Client -portista, katso s.22 SmartDeviceMonitor for Client -portin käyttö. Lisätietoja Standardi TCP/IP -portista, katso s.28 Standard TCP/IP -portin käyttö. Lisätietoja LPR-portista, katso s.30 LPR-portin käyttö. 18

25 Yhteystavan vahvistus Laitteen käyttö verkkotulostimena Laitetta voidaan käyttää Windows-verkkotulostimena, NetWare-tulostinpalvelimena tai NetWare-etätulostimena. Windows 2000/XP Windows Server 2003 Windows NT 4.0 Tulostuspalvelin NetWare Tulostuspalvelin NetWare Tiedostopalvelin 1 Server 2003 ZZZ036S FI IPv6-ympäristössä ei voi käyttää NetWare-palvelimia. Viite Katso selityksestä lisätietoja tulostinohjaimen asennuksesta eri verkkotulostintyypeille. Lisätietoja Windows-verkkotulostimesta, katso s.32 Käyttö Windows-verkkotulostimena. Lisätietoja NetWare-tulostinpalvelimesta ja -etätulostimesta, katso s.34 Käyttö NetWare-tulostinpalvelimena/-etätulostimena. 19

26 Laitteen valmistelu Paikallisyhteys 1 Paikallisyhteydet voidaan muodostaa rinnakkais-, USB- ja Bluetooth-liitännän kautta. Käytettävissä olevat yhteystavat määräytyvät Windows-käyttöjärjestelmän version mukaan. Windows 95: Rinnakkaisliitännät Windows 98: Rinnakkaisliitännät Windows 98 SE/Me: USB- ja rinnakkaisliitännät Windows 2000: USB-, rinnakkais- ja Bluetooth-liitännät Windows XP: USB-, rinnakkais- ja Bluetooth-liitännät Windows Server 2003: USB-, rinnakkais- ja Bluetooth-liitännät Windows NT 4.0: Rinnakkaisliitännät Viite Katso selityksestä lisätietoja tulostinohjaimen asennuksesta eri yhteystavoille. Lisätietoja USB-liitännästä, katso s.37 USB-liitäntää käyttävän tulostinohjaimen asennus. Lisätietoja rinnakkaisliitännästä, katso s.42 Tulostus rinnakkaisliitännän kautta. Lisätietoja Bluetooth-liitännästä, katso s.44 Tulostus Bluetooth-liitännän kautta. 20

27 Tulostinohjaimen asennus Tulostinohjaimen asennus Tässä osassa kerrotaan, miten tulostinohjain asennetaan. Tulostinohjaimen asennustapoja on kaksi: pika-asennus, joka asentaa asetukset heti, tai vastaavaan ohjaimen asentaminen porttiin, jota haluat käyttää. 1 Tärkeää Jos käyttöjärjestelmä on Windows NT4.0, lataa tulostinohjain Windows NT4.0 -käyttöjärjestelmälle toimittajan Internet-sivuilta. Pika-asennus Windows 95/98/Me/2000/XP- ja Windows Server käyttäjät voivat asentaa tämän ohjelmiston nopeasti laitteen mukana toimitetulta CD-ROM-levyltä. Kun käytetään Pika-asennus-toimintoa, PCL-tulostinohjain ja/tai RPCS-tulostinohjain, DeskTopBinder Lite sekä SmartDeviceMonitor for Client asennetaan verkkoympäristöön ja valitaan TCP/IP-portti. Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Jos käytät USB-liitäntää, katso s.37 USB-liitäntää käyttävän tulostinohjaimen asennus ja asenna tulostinohjain. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [Pika-asennus]. Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. E Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi laitteen malli [Valitse tulostin] -valintaikkunassa. Valitse TCP/IP-verkkokytkentää varten laite, jonka IP-osoite näkyy [Muodosta yhteys] -sarakkeessa. Valitse rinnakkaisliitäntää varten laite, jonka tulostinportti näkyy kohdassa [Muodosta yhteys]. 21

28 Laitteen valmistelu 1 G Napsauta [Asenna]. Tulostinohjaimen asennus alkaa. H Napsauta [Valmis]. Näkyviin tulee viesti, jossa kehotetaan käynnistämään tietokone uudelleen. Käynnistä tietokone uudelleen asennuksen jälkeen. I Napsauta [Lopeta] asennusohjelman ensimmäisessä valintaikkunassa ja ota sitten CD-ROM-levy ulos. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Kun käytössä on TCP/IP-yhteys, asenna SmartDeviceMonitor for Client - ohjelma valitsemalla laite, jonka IP-osoite näkyy kohdassa [Muodosta yhteys]. Viite Pika-asennus ei ole käytettävissä, jollei laitteen ja tietokoneen välinen kaksisuuntainen yhteys ole käytössä rinnakkaisliitännän kautta. Lisätietoja laitteen ja tietokoneen välisestä kaksisuuntaisesta yhteydestä, katso s.48 Jos kaksisuuntainen yhteys ei ole käytössä. Tulostinohjaimen asentaminen valittuun porttiin SmartDeviceMonitor for Client -portin käyttö Tärkeää SmartDeviceMonitor for Client -ohjelman asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Asenna SmartDeviceMonitor for Client ennen tulostinohjaimen asennusta, kun käytät SmartDeviceMonitor for Client -porttia. SmartDeviceMonitor for Client -ohjelman asennus 22 A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti.

29 Tulostinohjaimen asennus D Napsauta [DeskTopBinder - SmartDeviceMonitor for Client]. E Valitse kieli ja napsauta [Seuraava >]. Oletuskieli on englanti. F Näkyviin tulee viesti, joka kehottaa sulkemaan kaikki muut sovellukset. Sulje kaikki sovellukset ja napsauta sitten [Seuraava >]. G Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sen sisällön, napsauta [Kyllä]. H Napsauta [Täysi asennus] tai [Mukautettu asennus]. [Täysi asennus] asentaa kaikki tarvittavat sovellukset: DeskTopBinder Lite ja SmartDeviceMonitor for Client. [Mukautettu asennus] asentaa valitut sovellukset. I Noudata näytön ohjeita ja napsauta [Seuraava >] jatkaaksesi seuraavaan vaiheeseen. J Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. SmartDeviceMonitor for Client -porttiasetusten muuttaminen Noudata seuraavia ohjeita muuttaessasi SmartDeviceMonitor for Client -asetuksia, kuten TCP/IP-aikakatkaisua, siirto-/rinnakkaistulostusta ja tulostinryhmiä. Windows 95/98: A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Napsauta [Lisäaset.]-välilehteä ja napsauta sitten [Portin asetukset]. Esiin tulee [Portin asetukset]-valintaikkuna. 23

30 Laitteen valmistelu Windows 2000 / Windows NT 4.0: 1 A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Napsauta [Portit]-välilehdellä [Portin asetukset]. Näyttöön ilmestyy [Kokoonpano]-valintaikkuna. Windows XP, Windows Server 2003: A Avaa [Tulostimet ja faksit] -ikkuna [Käynnistä]-valikosta. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen laitteen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. Tulostimen ominaisuudet tulevat näkyviin. C Napsauta [Portit]-välilehteä ja napsauta [Portin asetukset]. Esiin tulee [Portin määritykset]-valintaikkuna. TCP/IP-protokollalle voi määrittää aikakatkaisun asetukset. IPP-protokollalle voidaan määrittää käyttäjä-, välityspalvelin- ja aikakatkaisuasetukset. Jos [Siirto-/rinnakkaistulostus]-välilehden asetukset eivät ole käytettävissä, noudata seuraavia ohjeita. A Sulje [Portin määritykset] -valintaikkuna napsauttamalla [Peruuta]. B Käynnistä SmartDeviceMonitor for Client ja napsauta hiiren oikeanpuoleisella painikkeella tehtävätason SmartDeviceMonitor for Client - kuvaketta. C Osoita [Ominaisuudet] ja napsauta sitten [Lisäasetukset]. D Valitse [Aseta kunkin portin Korvaava-/Rinnakkaistulostus] -valintaruutu. E Napsauta [OK] sulkeaksesi [Lisäasetukset]-valintaikkunan. Viite Lisätietoja näistä asetuksista, katso Verkko-opas tai SmartDeviceMonitor for Client-ohjelman ohje. 24

31 Tulostinohjaimen asennus PLC- tai RPCS-tulostinohjaimen asentaminen (TCP/IP) Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti] ja napsauta sitten [Lisää]. K Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. L Napsauta [TCP/IP] ja napsauta sitten [Hae]. Näkyviin tulee TCP/IP-porttia käyttävien tulostimien luettelo. M Valitse tulostin napsauttamalla sitä ja napsauta sen jälkeen [OK]. Näyttöön tulevat vain tietokoneen kyselyyn vastanneet tulostimet. Jos haluat käyttää tulostinta, joka ei näy luettelossa, napsauta [Määritä osoite - TCP/IP] ja syötä sen jälkeen laitteen IP-osoite tai isäntänimi. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. 25 1

32 Laitteen valmistelu 1 O Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. Q Napsauta [Jatka]. Asennus alkaa. R Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Asettamalla käyttäjäkoodin käyttöön, SmartDeviceMonitor for Admin - käyttäjä voi tarkistaa kunkin tulostusmäärän. Lisätietoja on SmartDevice- Monitor for Admin -ohjelman Ohjeessa. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Windows 95/98/Me -käyttöjärjestelmässä ei voi lisätä IP-osoitetta, joka on osittain samanlainen kuin jo käytössä oleva osoite. Esimerkiksi, jos osoite on jo käytössä, osoitetta xx ei voi käyttää. Vastaavasti jos osoite on käytössä, osoitetta ei voi käyttää. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianetsintä. PLC- tai RPCS-tulostinohjaimen asentaminen (IPP) 26 Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet].

33 Tulostinohjaimen asennus E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. H Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. I Napsauta [Portti] ja napsauta sitten [Lisää]. J Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. K Napsauta [IPP]. L Kirjoita [Kirjoitin-URL] -kenttään tulostimen osoitteeksi osoite/printer. Jos palvelintodennus on määritetty, ota SSL (salatun viestinnän protokolla) käyttöön kirjoittamalla osoite/printer (Internet Explorer 5.01 tai uudempi on oltava asennettuna). (Esimerkin IP-osoite on ) Voit kirjoittaa tulostimen osoitteeksi osoite/ipp. M Kirjoita [IPP-portti]-kohtaan nimi, jonka perusteella tulostimen voi tunnistaa. Älä käytä jo olemassa olevien porttien nimiä. Jos nimeä ei määritetä tässä, kohtaan [Kirjoitin-URL] kirjoitettu osoite määritetään IPP-portin nimeksi. N Napsauta [Lisäasetukset] ja tee tarvittavat asetukset. Katso lisätietoja näistä asetuksista SmartDeviceMonitor for Client -ohjelman Ohjeesta. O Napsauta [OK]. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. Q Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. R Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. 1 27

34 Laitteen valmistelu 1 S Napsauta [Jatka]. Asennus alkaa. T Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Käyttäjäkoodin asettamisen ansiosta SmartDeviceMonitor for Admin - käyttäjä voi tarkistaa kunkin käyttäjän tulostamien arkkien määrän. Lisätietoja on SmartDeviceMonitor for Admin -ohjelman Ohjeessa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianetsintä. Standard TCP/IP -portin käyttö Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen TCP/IPporttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional- tai Windows Server käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. IPv6-ympäristössä et voi käyttää Standard TCP/IP -porttia. Käytä SmartDevice- Monitor for Client -porttia. PLC- tai RPCS-tulostinohjaimen asentaminen 28 A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet].

35 Tulostinohjaimen asennus E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti] ja napsauta sitten [Lisää]. K Napsauta [Standard TCP/IP Port] ja napsauta sitten [OK]. Määritä Standard TCP/IP -portin asetukset ja katso sen jälkeen Windowsin Ohjetta, jos [Standard TCP/IP Portti] ei tule näkyviin. L Napsauta [Add Standard TCP/IP Printer Port Wizard] -valintaikkunassa [Seuraava >]. M Kirjoita tulostimen nimi tai IP-osoite kohtaan [Printer Name or IP Address]. Portin nimi tulee automaattisesti [Port Name] -tekstikenttään. Muuta nimeä tarvittaessa. Kun laitteen valinta tulee näkyviin, valitse RICOH NetworkPrinter Driver C Model. N Napsauta [Seuraava >]. O Napsauta [Add Standard TCP/IP Printer Port Wizard] -valintaikkunassa [Valmis]. Asennuksen aloitusikkuna tulee näkyviin. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. Q Määritä oletustulostin tarpeen mukaan. R Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. S Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 29

36 Laitteen valmistelu 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianetsintä. LPR-portin käyttö Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen LPRporttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. PLC- tai RPCS-tulostinohjaimen asentaminen 30 A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. H Napsauta [Seuraava >].

37 Tulostinohjaimen asennus I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti] ja napsauta sitten [Lisää]. K Napsauta [LPR-portti] ja napsauta sitten [OK]. Jos [LPR-portti] ei tule näkyviin, katso Windowsin Ohjetta ja asenna se. L Kirjoita tulostimen IP-osoite kohtaan [Lpd-palvelimen nimi tai osoite]. M Kirjoita lp kohtaan [Palvelimen tulostimen tai tulostusjonon nimi] ja napsauta sen jälkeen [OK]. Portti lisätään. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. O Määritä oletustulostin tarpeen mukaan. P Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. Q Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianetsintä. 31

38 Laitteen valmistelu Käyttö Windows-verkkotulostimena 1 Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen Windowsverkkotulostinta. Kun haluat käyttää tulostinpalvelinta, asenna tulostinohjain valitsemalla Verkkotulostinpalvelin ja valitse sitten Windows 2000/XP-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmän jaettu tulostin. Tässä osassa oletetaan, että asiakas on jo määritetty olemaan yhteydessä Windows 2000/XP-, Windows Server tai Windows NT 4.0 -tulostinpalvelimen kanssa. Älä aloita seuraavia toimenpiteitä, ennen kuin asiakkaan määritykset on oikein tehty. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. Jos tulostinpalvelin on liitetty tulostimeen käyttämällä SmartDeviceMonitorporttia, siirto- ja rinnakkaistulostusta ei voi käyttää asiakaskoneesta. Jos käytössä on Windows XP- tai Windows Server tulostinpalvelin, SmartDeviceMonitor-ohjelman ilmoitustoimintoja ei välttämättä voi käyttää asiakaskoneella. Jos käytössä on Windows NT 4.0 -tulostinpalvelin, tulostinohjain on asennettava ennen tulostinpalvelimen liittämistä tulostimeen. Jos käyttöjärjestelmä on Windows NT4.0, lataa tulostinohjain Windows NT4.0 -käyttöjärjestelmälle toimittajan Internet-sivuilta. PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. 32

39 Käyttö Windows-verkkotulostimena G Napsauta [Seuraava >]. H Valitse [Tulostimen nimi] -valintaruutu ja valitse haluamasi tulostimet. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti] ja napsauta sitten [Lisää]. K Napsauta [Verkkotulostin] ja sen jälkeen [OK]. L Kaksoisnapsauta tulostinpalvelimena käytettävän tietokoneen nimeä [Selaa tulostimia] -ikkunassa. M Valitse tulostin napsauttamalla sitä ja napsauta sen jälkeen [OK]. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. O Määritä käyttäjäkoodi tarpeen mukaan. RPCS-tulostinohjaimelle käyttäjäkoodi voidaan määrittää tulostinohjaimen asennuksen jälkeen. Katso lisätietoja käyttäjäkoodista tulostinohjaimen Ohjeesta. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. Q Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. R Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianetsintä. 33

40 Laitteen valmistelu Käyttö NetWare-tulostinpalvelimena/- etätulostimena 1 Seuraavassa kerrotaan, miten Windows-tietokone määritetään NetWare-asiakkaaksi. 34 Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. IPv6-ympäristössä ei voi käyttää NetWare-palvelimia. Jos käyttöjärjestelmä on Windows NT4.0, lataa tulostinohjain Windows NT4.0 -käyttöjärjestelmälle toimittajan Internet-sivuilta. Seuraavassa oletetaan, että NetWare-asiakas on asennettu asiakastietokoneeseen ja että NetWare-palvelinympäristön asetukset on tehty asianmukaisesti. Asenna kaikki tarvittavat asiakassovellukset ennen seuraavia toimenpiteitä. Asenna tulostinohjain kirjautuessasi NetWare-tiedostopalvelimelle. Esimerkissä käytetään seuraavia arvoja: Käyttöjärjestelmä: Windows 98 NetWare-versio: 4.1 Tiedostopalvelimen nimi: CAREE Jonon nimi: R-QUEUE A Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. B Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. C Napsauta [PCL/RPCS-tulostinohjaimet]. D Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. E Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. F Napsauta [Seuraava >].
