1 No Nokeval Käyttöohje Paneelimittarit 440SC ja 441SC 1

2 Valmistaja: Nokeval Oy Yrittäjäkatu NOKIA Puh Fax

3 Paneelimittari 440SC 2 tulokanavaa Kanava A Kolmen kanavan näyttö A, B, AB Lähtöviesti: - galvaanisesti erotettu - 0/4..20 ma V V Kanava B Tuloviestit: Termoelementit Pt100 anturi 0/4..20 ma 0..10V 1..5V Potentiometri 25, 50, 500 ja 1000 mv Strain-gauge anturit Molemmilla kanavilla voi olla erityyppinen anturi samanaikaisesti Ohjelmointi etupaneelista: Kaikki tuloviestit ohjelmoitavissa etupaneelin näppäimillä. Lähtöviesti ja sarjaliikeennekortti valinnaisena. Hälytysreleet 1 ja 2 - max 240 VAC, 3 A Yleiskuvaus Paneelimittareissa 440SC ja 441SC on kaksi erillistä tulokanavaa. Mallissa 440 on 14.5 mm:n näyttökorkeus ja kotelokoko 48 x 96 mm. Näyttö 441 on vastaavasti 25 mm:n näytöllä ja kotelon koko on 72 x 144 mm. Molemmille kanaville voidaan asettaa funktiota, kuten neliöjuuri, logaritmi, erotus, summa, ym. laskutoimituksia. Matemaattinen tulos näytetään omalla kanavalla, johon on myös lisättävissä omat funktiot. Automaattinen kanavan siirto pysäytettävissä halutulle kanavalle tai mittaria voidaan käyttää myös yksikanavaisena näyttölaitteena. Näyttölaitteella voi toteuttaa monia sovelluksia suoraan ilman erillisiä lähettimiä, kuten lämpötilan eromittaus erityyppisillä antureilla tai lämpötilan kompensointi virtausmittauksissa. Näyttöalue on 4 numeroa ( ) ja resoluutio 1/ Pienimmällä mittausalueella (20 mv) resoluutio on 0.7 µv. Automaattisella pilkunsiirrolla saadaan näyttöaluetta laajennettua resoluution sallimissa rajoissa. Kaikki asettelut talletetaan eeprom muistiin, jossa asetukset säilyvät myös laitteen ollessa virrattomana. Näyttömuodoksi voidaan valita myös min/ max.-näyttö halutulle kanavalle. Anturitulot Molemmille kanaville voidaan kytkeä erityyppinen anturi samanaikaisesti, esimerkiksi kanavalle A vastusanturi Pt100 ja kanavalle B termoelementti K. Pienet mv-alueet ovat 20 mv, 50 mv, 500 mv, 1000 mv ja skaalattavat virta- ja jännitealueet 0/ ma, 0/ 1...5/10V, 0..1Vja V. Potentiometrin asento (liikerata) voidaan opettaa kentällä. Silta-anturit (strain-gauge) toimitetaan tilauksen mukaan alueille 20, 50, 500 ja 1000 mv, tällöin kuitenkin vain yksi kanava käytettävissä. Sovellutusten mukaiset skaalaukset tehdään laitteen etupaneelin käyttöpainikkeilla. Kaikki annetut anturityypit on valmiina mittarissa ja voidaan valita ohjelmallisesti. 3

4 Hälytykset Kaksi erillistä hälytystasoa aseteltavissa molemmille kanavalle. Hälytykset asetellaan etupaneelin painikkeilla. Näyttölaitteessa on kaksi hälytysrelettä. Releet vapaasti sijoitettavissa kummalle kanavalle tahansa tai matemaattiselle funktiokanavalle. Releillä voidaan ohjata suoraan verkkojännitteisiä (240 VAC) ohjauslaitteita. Hälytysmuotoja on useita: ylä- tai alaraja, kuitattavat rajat, ikkunahälytys, poikkeamaraja jne. Hälytyksillä voidaan muodostaa myös logiikkatoimintoja kuten esim. komparaattoritoiminto joka vertaa kumpi kanavista on suurempi tai yhtäsuuri. Lähtöviestit käytetä, saadaan riviliittimiltä 24 VDC syöttö 2-johdinlähettimille. Lähtöviestiä voidaan muuttaa asiakaskohtaisesti esim. ajamalla piirturin asteikko kohdalleen, käyttäen etupaneelin nuolinäppäimiä. Sarjaviesti RS-232 tai RS-485 Sarjaviesti on vaihtoehto analogiselle lähtöviestikortille. Näyttölaitteita voidaan kytkeä rinnan sarjakaapeliin. Sarjaviesti on galvaanisesti erotettu tuloista. Tarkemmin sivulla 22. Lähtöviestikortti ma, ma, 0..5V, 1...5V ja 0..10V optiona. Kummasta tahansa tulokanavasta tai funktiokanavasta valittavissa lähtöviesti. Lähtöviesti on galvaanisesti erotettu tuloviestistä. Lähtöviestikorttia käytettäessä, näyttölaite korvaa lähettimen monissa sovellutuksissa. Kun lähtöviestiä ei Lohkokaavio Funktiot: Kanavien A, B, AB näyttö Anturityypit valitaan ohjelmallisesti Kanava A log x in e a-b jne. X Näyttöalue Hälykset, max 240 VAC, 3A Kanava B Tulovahvistimet: - anturivalinnat - vahvistusalueet - autokalibrointi - A/D muunnos X log x in e a-b x² jne. CPU Etupaneelin painikkeet X Kanava AB: log x in e a-b x² jne. ±5 V Verkkoliitäntä Lähtöviesti 0/4..20 ma tai 0..10V Sarjaviesti RS485 tai RS232 Jännitelähde 24 VDC 2-johdinlähettimille 4

5 Riviliitinkytkennät: Termoelementti ja mv-tulot: + Pt100 3-johdink. Tulot 0/1..5/10VDC: TC mv Pt ,3 tai 4 johdin Virtatulot 0/4..20 ma: B - + A Kanava B 5/10 V ma + - c c + + Releiden toimintasuunta valittavissa ohjelmallisesti Häytysreleet max. 240 V, 2 A K2 Huom 1* + - K1 Pt100 4-johdink. Pt100 2-johdink. + Potentiometri: Lähtöviesti 0/1...5/10 V Pt100 2,3 tai 4 johdin Lähtöviesti (0) ma TC mv ma 5/10 V ma tai 24VDC N 0/1-5/10V Huom 1* ja 2* L Verkkoliitäntä 10 ja 12 Vakiona: 230 V AC 1* Kanava A Kytkennät 1..5 ovat kuvattu kanavalle A. B kanava kytketään vastaavasti ylempään riviliittimeen. Ulkoisen koskettimen kytkentä: Verkkoliitäntä: Verkkoliitäntä valittavissa (tilauksesta) 220, 110, 24 V AC tai 24 V DC Käytettäessä käyttöjännitettä 24 VDC, liittimet 12(+) ja 10 (-). Huom. 1* Jännitelähtöjä käytettäessä: 0..5 V, ja 0..10V, kytke liittimien 7 ja 19 välille oikosulkulenkki. Huom. 2* Jännitelähde 2-johdinlähettimille, 24 VDC, max 50 ma. Jännitelähde on vaihtoehtoinen lähtöviestikortin kanssa. Ulkoisen koskettimen käyttö: Ulkoista kosketinta voidaan käyttää kuittauspainikkeena, näytön taarauksessa, keskiarvon jaksottaisessa laskennassa jne. riippuen ohjelmaversiosta ja valitusta funktiosta. Kosketinta vastaava toiminta saadaan aikaan painalla molempia nuolinäppäimiä yht'aikaa etupaneelista, funktiosta riippuen. Kahta Pt100 anturia ei voi käyttää, kun kosketintoiminta on valittu (Pt100 anturi vain B-kanavalla). Sukeutuva kosketin Verkkoliitäntä Ulkoinen kosketintoiminto vain optiona. 5

6 Kotelomitat: Malli 440, 48 x Hälytysreleet 145 Kanava B Kanava A Irroitettavat riviliittimet, max. 2.5 mm² Verkkoliitäntä Paneelin aukotus Malli 441, 72 x

7 2-johdinlähettimien kytkeminen 2-johdinlähettimet voidaan kytkeä suoraan sisääntuloon ilman erillistä jännitelähdettä. Näyttölaitteen lähtöviestiliittimistä saatavissa reguloimaton käyttöjännite 24 VDC, max 50 ma, 2-johdinlähettimille. Aktiiviset lähettimet joilla on oma jännitelähde, kytketään sisääntuloon normaalisti. Yksi galvaanisesti erotettu lähtöviesti on saatavissa lisäkorttia käyttäen. Tällöin sisäistä jännitelähdettä 24 VDC 2-johdinlähettimille ei voi käyttää. 2-johdinlähettimien kytkeminen käyttäen ulkoista jännitelähdettä Paneelimittari 440 Kanava B + Jännitelähde johdinlähetin 24 VDC Kanava A Verkkoliitäntä + 2-johdinlähettimien kytkeminen ilman ulkoista jännitelähdettä Kanava B johdinlähetin Kanava A Verkkoliitäntä + Jännitelähde 24 VDC riviliittimistä 7(+) ja 8(-). 7

8 TEKNISET TIEDOT Tulokanavat 2 erillistä, differentiaalista tulokanavaa. kytkentä 2, 3 tai 4-johtimisena, anturista riipuen. Vastusanturi Pt100 Mittausalue C Erottelu 0,1 tai 1 C Tarkkuus 4-johdin 0,05% tai 0,1 C alueesta 3-johdin 0,05% tai ± 0,2 C. Kanavien väliset erot max. ± 0,1 C. Linjavastusksen vaikutus (3-johdin) 0.005% /Ω. Lämpötilaryömintä merkityksetön. Termoelementit K C J,J/DIN C T C E C R,S C Muut termoelementit B, N, W, W3, W5 Tarkkuus 1 C ± 1 numero S,R tyypeillä 2 C ± 1 numero Anturijohtimilla ei vaikutusta alle 1000 Ω. Kylmänpään vaikutus < 0,05 C/ C. Tuloviesti 0/ ma Skaalattava alue Liukuva desimaali 0, Tulovastus 50 Ω. Tarkkuus 0,05 % alueesta. Jännitetulot Skaalattavat alueet: 0-1V, 0..5V, 1-5V, 0-10VDC Alueella Tulovastus 1 MΩ Kiinteät alueet 20, 50, 500, 1000 mv Tulovastus 1 MΩ, alueet 500 ja 1000 mv Tulovastus 10 kω, alueet 25 ja 50 mv Erottelu 0,01 alueella 0..99,99 mv Tarkkuus 0.05% alueesta Automaattinen pilkun siirto. Potentiometritulot Potentiometrit Ω vakiona tilauksesta kω. Näyttölaite voidaan opettaa kentällä muistamaan potentiometrin min/max. asento ja tallettaa muistiin. Käyttö etupaneelin painikkeista. Näyttö voidaan skaalata halutulle alueelle riippumatta opetustoiminnasta. Toimitetaan myös valmiiksi aseteltuna halutulle potentiometrikoolle. Matemaattiset funktiot Jokaiselle kanavalle voidaan asetella yksilölliset funktiot. Kolmas kanava on kahden tulokanavan laskennallinen näyttökanava, esim erotus, summa, keskiarvo,juurto, jne. Funktioista on erillinen taulukko. Kaikille kanaville voidaan asettaa lähtöviesti (optiona), kuitenkin vain yksi lähtöviestikortti voidaan liittää näyttölaitteeseen. Lähtöviesti Alueet: ma, ma, 0-5V, 1-5V, VDC Lähtöviestin alue skaalattavissa koko näyttöalueella. Molemmilla kanavilla eri alue valittavissa. Valinta etupaneelista. Lähtöviestin tarkkuus on 0,05% näytöstä. Lähtöviesti galvaanisesti erotettu. Maksimi kuormitusvastus 600 Ω. Nollan ja alueen siirto etupaneelista ohjelmallisesti. Hälytykset Kaksi hälytystasoa aseteltavissa jokaiselle kanavalle. Hälytykset ohjattavissa myös yhdelle tai kahdelle releelle. 2 relelähtöä, 240 V AC, 3A, sulkeutuva tai avautuva kosketin, ohjelmoitavissa ala- tai ylärajaksi. Hystereesi aseteltavissa vapaasti. Useita erityyppisiä hälytysmuotoja valittavissa. Sarjaviesti Lisäkortilla RS232 tai RS485. Sarjalähtö toimii verkossa rinnan useiden näyttöjen kanssa. Lähtöviestikorttia ei voi asentaa samanaikaisesti sarjaviestikortin kanssa. Yleistiedot 2 vapaasti ohjelmoitavaa tulokanavaa. Näyttö 4 numeroinen Punainen LED Näyttökorkeus Malli ,5 Malli mm. Paneeliasennus 48 x 96 x 140 mm. Paneelin aukotus 43 x 91 mm. Käyttölämpötila C. Riviliittimet irrotettavat, max. 1,5 mm². Verkkoliitäntä 230 V tai 110 V AC optiona 24 VDC tai 24 VAC Paino 500 g Ohjelmointi ja käyttöpainikkeet etupaneelissa. 8

9 Etupaneeli Tulokanavien A, B ja AB merkkivalot Käyttöpainikkeet Nuolinäppäimillä muutetaan asetusarvoja, esim hälytystasoja. Merkkivalo ilmoittaa aina ettei näytössä ole mittausarvo, vaan laitetta ollaan asettelemassa ja muutostila on kesken Min/max. arvon kuittaus Pysäytä kanava. Paina molempia nuolinäppäimiä yhtäaikaa. Vain valittu kanava (A,B tai AB) kuittautuu. Eepromin nollaus Tilanteissa, joissa laite ei toimi johdonmukaisesti, on mahdollisuus nollata laitteen eeprom-muistiin talletetut parametrit. Nollaus suoritetaan painamalla -näppäintä ja kytkemällä käyttöjännite. Näyttöön ilmestyy teksti Conf, muisti on pyyhitty ja kaikki tiedot on ohjelmoitava uudelleen. K1 K2 Nokeval A B Conf Kanavan vaihto Painamalla -näppäintä, vaihtuu kanava järjestyksessä A, B, AB ja sen jälkeen automaattinen kanavanvaihto. Conf- valon vilkahtaessa, näyttö on A-kanavalla. Kun molemmat merkkivalot, A ja B palavat, on kolmas kanava näytössä, esim. eronäyttö kanavista A ja B. Automaattisen siirron keskeytys palauttaa näytön aina kanavalle A Hälytysten asettelu Hälytysarvon tarkastus: Hälytys K1, paina painiketta Hälytys K2, paina painiketta Merkkivalo alkaa vilkkua ja näyttöön ilmestyy hälytystaso. K1 K2 Nokeval A 9800 Conf B Asetusarvon muuttaminen Paina nuolinäppäintä merkkivalon K1 tai K2 kohdalta, näyttöön ilmestyy hälytysarvo. Paina samanaikaisesti myös -näppäintä, kunnes merkkivalo Conf alkaa myös vilkkua. Molempien merkkivalojen vilkkuessa, asetusarvoa voidaan muuttaa nuolinäppäimillä. Asettelu: Muuta vikkuvaa numeroa (0..9) nuolinäppäimillä ja siirry seuraavaan numeroon -näppäimellä. Kun kaikki numerot on valittu vilkkuminen loppuu ja näyttöön jää asetusarvo. Poistu asettelusta painamalla -näppäintä tai aloita alusta painamalla vain nuolinäppäintä. Valitse ensin kanava (A, B, tai AB). Conf-valo vilkahtaa kun A-kanava on valittu. Hälytyksen kuittaus: Jos hälytysmuodoksi on valittu kuitattava hälytys, pysäytä näyttö ko. kanavalle ja paina nuolipainiketta merkkivalon K1 tai K2 kohdalta. Min/max.. arvon kuittaus: Paina molempia nuolinäppäimiä yht'aikaa. Vain valittu kanava kuittaantuu. Salasanan käyttö: Jos salasana on käytössä, näyttöön ilmestyy teksti CODE. Paina -näppäintä ja asettele koodinumero kuten hälytysarvon asetus. Väärä koodi estää hälytysarvon asettelun. 9

10 Ohjelmointi Ohjelmointi suoritetaan näyttölaitteen etupaneelissa olevilla kolmella käyttönäppäimellä Näyttöön ilmestyy ohjaustekstejä joita voidaan muuttaa tai vain tarkastaa asetukset. Tähtinäppäin ei muuta asetuksia, vaan toimii siirtäjänä seuraavaan kohtaan. Muutokset suoritetaan nuolinäppäimillä. Ohjelmointitilaan päästään painalla ensin -näppäintä ja yht'aikaa molempia nuolinäppäimiä. Yleismäärittely Yleismäärittelyssä valitaan kanavien määrä, salasana, hälytysten määrä ja muita yleisiä määrittelyjä ennen kanavakohtaista asettelua. Näyttö Näppäimistö br 7 SP ds (0) OU 0 1 no 2 no F EE 0 SA CCxx (0) Sammuta merkkivalot A ja B nuolinäppäimellä ja paina -näppäintä. Näytön kirkkauden säätö , 0= himmein. Näytön skannausaika kanavalta toiselle, 0...7, 0 = nopea. Mittaustulosten päivitys näytölle. 0=kaikki mittaukset näytetään, (n.7 näytettä/sek./kanava), 7=7 mittausta jätetään väliin. Lähtöviesti käytössä 0= ei ole käytössä, 1=on käytössä. Valitse releen K1 toimintasuunta no=sulkeutuva, nc=avautuva. Valitse releen K2 toimintasuunta no=sulkeutuva, nc=avautuva. Valitse verkon taajuus 50 tai 60 HZ. Valitse baudimäärä 300, 1200, 4800 tai 9600 (vain kun sarjaviestikortti käytössä). Valitse sarjaviestin lähetysmuoto EE 1 = jatkuva lähetys esim. kenttänäytöille. Katso sivut 22 ja 23. EE 0 = vastaa vain kysyttäessä mittauskanavan arvoa (slave). Paneelimittarin oma osoite (vain kun EE=0, slave-toiminta). Potentiometrin ja lähtöviestin kalibrointi. Katso ko. kohta ohjeessa. Anturi valittava ensin kanavamäärittelyssä. xx = 11, Potentiometrikalibrointi, kanava A. xx =12, Potentiometrikalibrointi, kanava B. xx = 21, Lähtoviestin kalibrointi, 0/..20 ma. xx = 22, Lähtöviestin kalibrointi, jännite V. Salasanojen asettelu CC 00 CODE 0000 Salasanoja on valittavissa kaksi, toinen ohjelmointilaa varten ja toinen pelkästään hälytysten asettelulle. Ohjelmointilan valintanumero on CC=88 ja hälytyksille CC=89. Valitse numero (88 tai 89) nuolinäppäimellä (alas). Näyttöön ilmestyy teksti CODE Paina -näppäintä. Näyttöön ilmestyy numerot 0000, joista ensimmäinen numero vilkkuu. Valitse numeroarvo välillä ja siirrä seuraava numero vilkkuvaksi -näppäimellä. Kun 4 numeroinen koodi on aseteltu, paina -näppäintä. Poistu valitsemalla CC 90 ja paina -näppäintä. Salasana tallettuu vasta kun ohjelmointitilasta poistutaan (End). Koodinumero 0000, salasanaa ei ole käytössä. Salasana voidaan asetella välillä Ohjelmointitilaan (tai hälytyksiin) ei tallettamisen jälkeen voi päästä, ellei CODE-kysymyksen jälkeen anneta talletettua koodia. 10

11 Kanavakohtainen ohjelmointi Kanavakohtaisessa ohjelmoinnissa valitaan anturityyppi, hälytystapa, näytön skaalaus ja lähtöviesti kummallekin kanavalle erikseen. Ennen kanavakohtaista asettelua yleismäärittelyssä on valittava kuinka monta kanavaa on käytössä ja käytetetäänkö salasanaa jne. Tarkemmin kohdassa yleismäärittely. SExx FiLt Numerot 13, 14, 31, 40-42, toimitetaan tilauksesta. Liitin L1 on sijoitettu analogiakortille ja toimitetaan tilauksesta. Valitse kanava A tai B (merkkivalot etupaneelissa) Mittausanturien valinta, anturityyppi, xx = Mittauskanava ei ole käytössä ma Skaalattava näyttö ma Skaalattava näyttö 3 (0..20 ma) 2 Neliöllinen virtaviesti ma 4 (4..20 ma) 2 Neliöllinen virtaviesti ma 11 Pt100 3-johdinmittaus 12 Pt100 4-johdinmittaus 13 Pt250 3-johdinmittaus 14 Pt250 4-johdinmittaus 31 TC B Termoelementti B 32 TC E Termoelementti E 33 TC J Amerikkalainen ASTM-normi FeCu-Ni 34 TC J DIN Termoelementti FeCu-Ni DIN-normi 35 TC K Termoelementti K, NiCr-Ni 36 TC N Termoelementti N, Nicrosil-Nisil 37 TC R Termoelementti R, Pt13%Rh-Pt 38 TC S Termoelementti S, Pt10%Rh-Pt 39 TC T Termoelementti T, Cu-CuNi 41 TC W3 Termoelementti W3, W3%-Re 42 TC W5 Termoelementti W5, W5%-Re V Skaalattava näyttö V Skaalattava näyttö V Skaalattava näyttö V Skaalattava näyttö V Skaalattava näyttö 61 Potentiometri max Ω (optiona 10 kω, liitin L1=on) 62 Potentiometri max Ω (optiona 5 kω, liitin L1=on) 63 Potentiometri max Ω (optiona 500 Ω, liitin L1=on) 64 Potentiometri max Ω (optiona 250 kω, liitin L1=on) mv mv mv mv 81 IR, 440F-K 82 IR, 140F-K 83 HIE Mittausarvon digitaalinen suodatus (Filtteri) Suodatuksen voidaan poistaa hetkellisten mittausarvopoikkeamien vaikutus näytettävään tulokseen. Suodatuskerroin valittavissa Kertoimella suodatus ei käytössä. Mitä pienempi kerroin, sitä hitaammin mittausarvon muutos näkyy näytössä. Näyttöarvo (= tulos) saadaan seuraavasti: Tulos = (1 - kerroin) * edellinen tulos + kerroin * mittausarvo Kertoimen asetus: Valitse arvo nuolinäppäimillä, siirry numerosta toiseen -näppäimellä. Hyväksy arvo -näppäimellä. Asettelu voidaan toistaa kunnes painetaan -näppäintä. 11

12 FU x Funktiotyypin valinta kanavalle A tai B Kanavan AB (matemaattinen kanava) funktiot ovat kohdassa matemaattisten toimintojen määrittely. x=0, funktiota ei ole käytössä. 0 ei funktioita 1 C1 skaalatusta näytöstä (vertaa anturit 3 ja 4) 2 C 2 3 log 10 C 4 ln C 5 10 C 6 e C 7 ka(c t-2, C t-1, C t ) kolmen mittauksen keskiarvo 8 ka(c t-4, C t-3,c t-2, C t-1,c t ), Viiden mittauksen keskiarvo 9 minimi (C) 10 maksimi (C) Min/max. kuittaus: Näyttö pysäytetään kanavalle ja painetaan nuolinäppäimiä yhtäaikaa. Min/max arvo voidaan asettaa myös AB-kanavalle ja näyttää mittauskanavat reaaliaikaisena. 11 Keskiarvon näyttö valitusta hetkestä alkaen. Pysäytä kanava ja paina molempia nuolinäppäimiä hetken yht'aikaa. Näyttö alkaa laskea keksiarvoa kunnes uusi keskiarvon laskenta aloitetaan. 12 Näytön nollatason siirto (nollaus) etupaneelista tai ulkoisesti. Näyttön leveys ei muutu nollauksesta. Esim. kun nollaus tapahtuu 50 % kohdalla alueella (4..20mA), uusi alue on Nollaus voidaan suorittaa etupaneelin nuolinäppäimillä. Ulkoisella koskettimella tilauksesta. Nollausmenettely: Pysäytä nollattava kanava ja paina molempia nuolinäppäimiä yhtäaikaa kunnes näyttö nollautuu. Ulkoinen nollaus riviliittimiltä 1 ja 4 (sulkeutuva kosketin). 13 Keskiarvon laskenta, kun ulkoinen kosketin on kiinni. Pito, kun kosketin on auki. Aloitus aina kun kosketin sulkeutuu. 14 Säiliö funktio (makaava säiliö) 15 Asiakas kohtainen linearisointi EN x ED x DE x LO xxxx HI xxxx LOFF xxxx Kanavan näyttö voidaan ohittaa automaattisessa askelluksessa. x =0 (ei näytetä), 1 (näytetäään) Ulkoinen näyttö on/ei, x = 0 (ei), 1 (on) Desimaalien määrä, x = Skaalattavan tulon asettelut: Vain, kun anturityyppinä on 1, 2, tai näyttöön ilmestyy LO ja HI näytön skaalaamiseksi: Tuloviestin skaalaus minimiarvolla, esim. 4mA= näyttö 0 %) Valitse nollatasoa vastaava näyttö. Lähtöviestin maksimiarvon skaalaus, esim 20 ma=100 % Valitse minimiarvo. Kanavan nollatason siirto, esim -3.0 astetta C Valitse nollansiirto (oletusarvo=0) OC x Valitse lähtöviestityyppi, x = 0..5, (vain, kun valittu yleismäärittelyssä) 0 Ei lähtöviestiä käytössä (Seuraava ohjelma-askel AC) ma ma V V V 12

13 LO xxxx HI xxxx Lähtöviestin skaalaus: Nollatason asettelu näytölle, esim. 0.0 Valitse nollataso Lähtöviestin max. näyttö, esim 20 ma = Valitse max. näyttö nuolinäppäimillä, siirry numerosta toiseen - näppäimellä. Hyväksy arvo -näppäimellä. Asettelu voidaan toistaa kunnes painetaan -näppäintä, kun numerot eivät enää vilku. AC xx AC xx valinnat: A kanava B kanava AL x - AL - AL AL xxxx HYS xxxx Hälytystyyppin valinta, merkkivalo K1 0 Ei hälytystä käytössä 1 Alaraja, automaattinen kuittaus 2 Yläraja, automaattinen kuittaus 3 Alaraja, manuaalinen kuittaus 4 Yläraja, manuaalinen kuittaus 5 B kanavan asetusarvo ± seuraa A kanavan alaraja asetusarvoa 6 B kanavan asetusarvo ± seuraa A kanavan yläraja asetusarvoa 7 Kuten no 5, mutta manuaalisella kuittauksella 8 Kuten no 6, mutta manuaalisella kuittauksella 9 Hälytys asetellun "ikkunan" ulkopuolella. 10 Hälytys asetellussa "ikkunassa". 11 Hälytys ikkunan ulkopuolella. Kuittaus etupaneelista. 12 Hälytys asetellussa "ikkunassa". Kuittaus etupaneelista. 13 Hälytys ikkunan ulkopuolella. Ohjaus eri releille (ala/yläpuolella) 14 Kuten kohta 13, mutta kuittauksella etupaneelista. Hälytysreleen valinta, 1 tai 2. Hälytysarvon asettelu ( esiasettelu), vain valinnoille AC =1-8 Asetusarvo "ikkunalle", vain valinnoille AC = 9, 10, 11, 12, 13 ja 14. "ikkunan" koko leveys, vain valinnoille AC = 9, 10, 11, 12, 13 ja 14. Aseta hälytysarvo (esiasettelu). Hystereesin valinta. Valitse hystereesi lukema (rajoittamaton). AC xx Hälytystyypin valinta, merkkivalo K2 0 Ei hälytystä käytössä 1 Alaraja, automaattinen kuittaus 2 Yläraja, automaattinen kuittaus 3 Alaraja, manuaalinen kuittaus 4 Yläraja, manuaalinen kuittaus 5 B kanavan asetusarvo ± seuraa A kanavan alaraja asetusarvoa 6 B kanavan asetusarvo ± seuraa A kanavan yläraja asetusarvoa 7 Kuten no 5, mutta manuaalisella kuittauksella 8 Kuten no 6, mutta manuaalisella kuittauksella 9 Hälytys asetellun "ikkunan" ulkopuolella. 10 Hälytys asetellussa "ikkunassa". 11 Hälytys ikkunan ulkopuolella. Kuittaus etupaneelista. 12 Hälytys asetellussa "ikkunassa". Kuittaus etupaneelista. AL x - AL - AL AL xxxx HYS xxxx Hälytysreleen valinta, 1 tai 2. Hälytysarvon asettelu ( esiasettelu), vain valinnoille AC =1-8 Asetusarvo "ikkunalle", vain valinnoille AC = 9, 10, 11, 12, 13 ja 14. "ikkunan" koko leveys, vain valinnoille AC = 9, 10, 11, 12, 13 ja 14. Aseta hälytysarvo (esiasettelu). Hystereesin valinta. Valitse hystereesi lukema (rajoittamaton). 13

14 Poistuminen ohjelmointitilasta Kun näytössä on -teksti, valitse nuolinäppäimellä teksti END. Paina -näppäintä, näyttöön ilmestyy teksti DONE ja asettelut tallettuvat muistiin. END A Merkkivalo B AB * Paina -näppäintä DONE Parametrien talletus ja paluu mittaustilaan Virhekoodit näytössä: Er Lukuarvo liian iso. Vähennä desimaalien määrää (de). Lukuarvo asetettu liian isoksi ennen de- asetusta. Esim. virtatulolla maksiminäytöksi aseteltu Näyttöön valittu kaksi desimaalia Todellinen lukuarvo on jota ei "mahdu" näyttöön. Ohjelmointitilassa valittu ulkoinen näyttö Ed=1. Jos ulkoista näyttöä ei ole käytösssä valitse Ed=0. Huom! Tämän käyttöohjeen valmistumisen jälkeen ohjelmaan on saattanut tulla uusia, optiona saatavia ominaisuuksia. Nämä ilmenevät uusina ohjeteksteinä ohjelmointitilassa. Kohdat voidaan ohittaa -painikkeella, tai asetella 0-arvoon. Optio-ominaisuuksia tilattaessa, liitetään erilliset ohjesivut tämän käyttöohjeen väliin. 14

15 Hälytystoiminnot Hälytystoimintamuodot valitaan ohjelmointitilassa. Hälytystasot on aseteltavissa etupaneelista, johon pääsy voidaan estää tarvittaessa salasanalla. Molemmille kanaville on valittavissa kaksi vapaasti aseteltavaa hälytystasoa (myös kolmannelle AB-kanavalle). Hälytys voidaan ohjata kummalle tahansa releistä. Jos useita hälytystasoja ohjataan samalle releelle, toimii rele ns. yhteishälytyksenä. Käyttämällä kolmatta eli matemaattista kanavaa, voidaan releistä saada yksinkertaisia logiikkatoimintoja, kuten esim. kumpi kanavista on suurempi tai yhtäsuuri. Moottoritoimilaitteen ohjaus saadaan käyttämällä hälytysmuota 13 tai 14, jolloin hälytystason ylitys tai alitus ohjaa eri relettä. Relekärkien toimintasuunta (auki/kiinni) määritellään yleismäärittelyssä. Hälytystoimintamuodon valinta ohjelmointitilassa (Conf). 0 1 Ei hälytystä käytössä Alaraja, automaattinen kuittaus (On-Off toiminta) 2 Yläraja, automaattinen kuittaus (On-Off toiminta) Alaraja, manuaalisella kuittauksella etupaneelista. Yläraja, manuaalisella kuittauksella etupaneelista. Kuittaus: Pysäytä kanava (A,B tai AB) ja paina nuolinäppäintä K1 tai K2 merkkivalojen kohdalta. B kanavan asetusarvo (±) seuraa A kanavan asetusarvoa K1 (alaraja). B kanavan asetusarvo (±) seuraa A kanavan asetusarvoa K1 (yläraja). Kuten no 5, mutta kuittauksella. Kuittaus etupaneelista painamalla nuolinäppäimiä yhtäaikaa. Kuten no 6, mutta kuittauksella. Hälytysten kuittaus: Pysäytä kanava (A, B, tai AB) ja paina nuolinäppäintä K1 tai K2 merkkivalon kohdalta, riippuen kumpi halutaan kuitata Hälytys asetellun "ikkunan" ulkopuolella. Ikkunan leveyttä voidaan muuttaa. Hälytys asetellussa "ikkunassa". Ikkunan leveyttä voidaan muuttaa. Esim. jos ikkuna on aseteltu 20 numeroa ja asetusarvo 100, hälytys tapahtuu ±10 numeroa asetusarvon molemmin puolin. Käyttäjä voi muuttaa asetusarvoa etupaneelista menemättä ohjelmointitilaan (). Ikkunan leveys asetellaan vain ohjelmointitilassa. Kuten no. 9, mutta kuittauksella. Kuittaus etupaneelista Kuten no. 10, mutta kuittauksella. Kuittaus etupaneelista. Toimilaitteen ohjaus kahdella releellä. Merkkivalo K1, rele toimii asetusarvon yläpuolella ja K2, rele vastaavasti alapuolella. Merkkivalot K1 ja K2 voidaan asetella vastaamaan releiden toimintaa. Mittausarvon ollessa asetusarvossa ("ikkunassa"), kumpikaan rele ei saa ohjausta. "Ikkuna" asetellaan vain ohjelmointitilassa. Asetusarvoa voidaan muuttaa myös etupaneelista. Toimilaitteen ohjaus kahdella releellä ja kuittauksella etupaneelista. Kuittaus: paina molempia nuolinäppäimiä yht'aikaa. Näyttö on pysäytettävä ko. kanavalle (A, B tai AB) ennen kuittausta. Hystereesi on aseteltavissa kaikissa hälytysmuodoissa, myös ikkunahälytyksessä. Valitse aina mahdollisimman suuri hystereesi turhien hälytysten välttämiseksi, jos mittaussignaalin muutokset ovat hyvin hitaita lähellä asetusarvoa. Hälytysmuoto valitaan ohjelmointitilassa kohta ACxx. Katso kohta ohjelmointi. 15

16 Hälytysreleiden toiminta: Ylä- tai alarajahälytys Hälytyksen merkkivalot K1 tai K2 valittavissa joko ylä- tai alarajaksi. Kuittaustoiminta (käsi/autom.) valittavissa. Releet valittavissa yhdelle tai kahdelle kanavalle. Myös yhteishälytystoiminta on aseteltavissa, tällöin kaikki hälytykset ohjautuvat samalle releelle. Yläraja K1 Alaraja K2 Hystereesi Rele 1 Rele 2 Yksi asetusarvo kahdelle kanavalle B kanavan asetusarvo seuraa A-kanavan hälytystasoa K1 asetellun poikkeaman verran ylä- tai alapuolella (numerot 5..8). Poikkeamahälytys samalla kanavalla: Asetusarvo K2 seuraa asetellun poikkeaman verran ylä- tai alapuolella hälytystasoa K1 (numero 15). Asetusarvo K1 kanavalla A B kanavan asetusarvo K1 seuraa A kanavan K1 asetusta (±) Rele 1 Rele 2 Hälytys ikkunassa tai ulkopuolella Hälytys tapahtuu joko "ikkunan" sisäpuolella tai ulkopuolella (no 9 on ikkunan ulkopuolella ja 10 ikkunan sisäpuolella). Ikkunan leveys asetellaan tilassa ja asetusarvoa voidaan muuttaa vaikuttamatta ikkunan leveyteen etupaneelista. Ikkunan yläreuna (+) Asetusarvo Ikkunan alareuna (-) Rele 2 toimii ikkunan ulkopuolella (9) Rele 1 toimii ikkunan sisäpuolella (10) Toimilaitteen ohjaus (13,14): Ohjaus ikkunan ulkopuolella eri releille. Rele 1 Rele 2 16

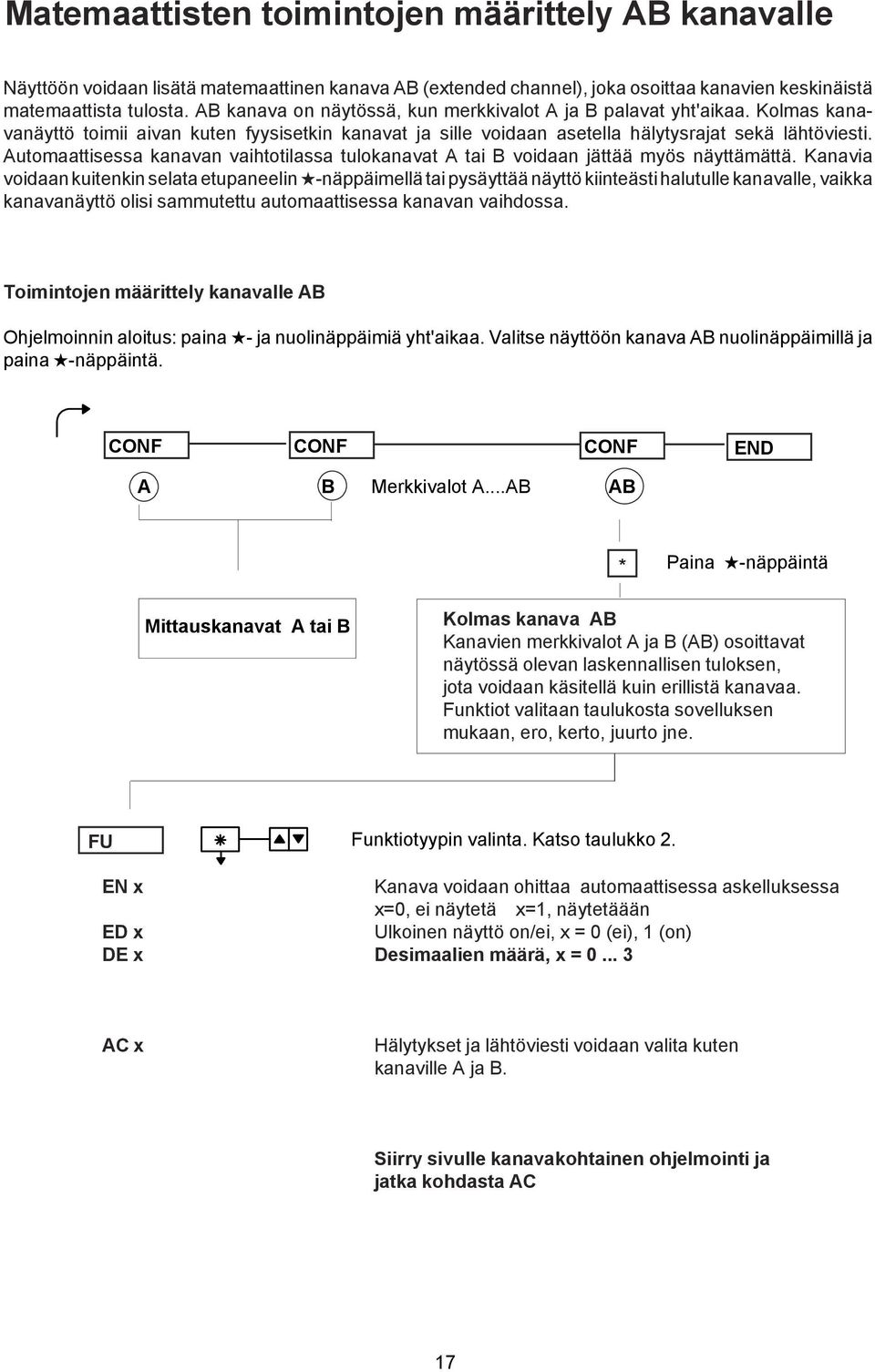

17 Matemaattisten toimintojen määrittely AB kanavalle Näyttöön voidaan lisätä matemaattinen kanava AB (extended channel), joka osoittaa kanavien keskinäistä matemaattista tulosta. AB kanava on näytössä, kun merkkivalot A ja B palavat yht'aikaa. Kolmas kanavanäyttö toimii aivan kuten fyysisetkin kanavat ja sille voidaan asetella hälytysrajat sekä lähtöviesti. Automaattisessa kanavan vaihtotilassa tulokanavat A tai B voidaan jättää myös näyttämättä. Kanavia voidaan kuitenkin selata etupaneelin -näppäimellä tai pysäyttää näyttö kiinteästi halutulle kanavalle, vaikka kanavanäyttö olisi sammutettu automaattisessa kanavan vaihdossa. Toimintojen määrittely kanavalle AB Ohjelmoinnin aloitus: paina - ja nuolinäppäimiä yht'aikaa. Valitse näyttöön kanava AB nuolinäppäimillä ja paina -näppäintä. END A B Merkkivalot A...AB AB * Paina -näppäintä Mittauskanavat A tai B Kolmas kanava AB Kanavien merkkivalot A ja B (AB) osoittavat näytössä olevan laskennallisen tuloksen, jota voidaan käsitellä kuin erillistä kanavaa. Funktiot valitaan taulukosta sovelluksen mukaan, ero, kerto, juurto jne. FU Funktiotyypin valinta. Katso taulukko 2. EN x Kanava voidaan ohittaa automaattisessa askelluksessa x=0, ei näytetä x=1, näytetäään ED x Ulkoinen näyttö on/ei, x = 0 (ei), 1 (on) DE x Desimaalien määrä, x = AC x Hälytykset ja lähtöviesti voidaan valita kuten kanaville A ja B. Siirry sivulle kanavakohtainen ohjelmointi ja jatka kohdasta AC 17

18 Kanavien A ja B funktiot: Kanavan AB funktiot : ( kolmas kanava) Taulukko 1 No Funktio Taulukko 2 No Funktio Esimerkki: 1 C 2 C 2 3 log C 4 ln C C 6 e C 7 ka(mittauksia 3) 8 ka(mittauksia 5), 9 min. arvo nollauksella 10 max. arvo nollauksella 11 Keskiarvon laskenta, kun ulkoinen kosketin on auki (optio) 12 Taaraus ulkoisella koskettimella. Ulkoinen kosketintoiminta optiona. 13 Jaksollinen keskiarvo kanavasta B (ulk.kosketin) 14 Makaava lieriö, (Tankki) puoliellipsoidi päädyt 0 Ei funktioita Tulokanavista A ja B on laskettu erotus, joka näytetään kanavalla AB. Kanavalla AB on lähtöviesti ma ja ylärajahälytys K1. Kanavalla B Hälytys K2 lämpötilasta 350 C Tulo 4-20 ma Kanava A Anturi no 1 Näyttö % 0 Ei AB funktiota käytössä 1 C1 (kanava 1) 2 C2 (kanava 2) 3 C1 2 (kanava 1) 4 C2 2 (kanava 2) 5 log C1 (kanava 1) 6 log C2 (kanava 2) 7 ln C1 (kanava 1) 8 ln C2 (kanava 2) 9 10 C1 (kanava 1) C2 (kanava 2) 11 e C1 (kanava 1) 12 e C2 (kanava 2) 13 ka(mittauksia 3), kanava A 14 ka(mittauksia 3), kanava B 15 ka(mittauksia 5), kanava A 16 ka(mittauksia 5), kanava B 17 A-B 18 A+B 19 A*B 20 A / B 21 A/B%, suhde prosentteina 22 ka(a, B) 23 min. arvo kanavasta A 24 min. arvo kanavasta B 25 max. arvo kanavasta A 26 max. arvo kanavasta B Kuittaustoiminta: Pysäytä kanava ja paina nuolinäppäimiä yht'aikaa. 27 Keskiarvo nollaushetkestä alkaen, Ch A 28 Keskiarvo nollaushetkestä alkaen, Ch B 29 Taarattu näyttö kanavasta A 30 Taarattu näyttö kanavasta B 31 Ulostulossa Ch A tai B, kumpi pienempi 32 Ulostulossa Ch A tai B, kumpi suurempi 33 Jaksollinen keskiarvo kanavasta A (ulk. kosketin). Suljettu kosketin = keskiarvo, avattu kosketin = pito 34 Jaksollinen keskiarvo kanavasta B (ulk.kosketin). 35 C1/(C1+C2) 36 C1/(C1+C2) % 37 C1*C2/ Asiakaskohtaiset funktiot Pt100 anturi Kanava B Anturi no 2 Näyttö C Kanava AB Funktio 17 Kanava 1- kanava2 Lähtöviesti ma Ylärajahälytys K1 eroviestistä Hälytys K2 lämpötilasta 18

19 Potentiometrin käyttö Potentiometri on liitettävissä molemmille kanaville. Vakioalue on ohm. Suuremmalle alueelle ohm, on mittauskortilla valittavissa oikosulkuliitin ko. aluetta varten (tehdastoimitus). Jos suurempi alue valitaan, Pt100 anturia voi käyttää samanaikaisesti toisella kanavalla. Potentiometriä käytettäessä, kaikki funktiot ovat valittavissa, samoin lähtöviesti. Näytön skaalaus tehdään ohjelmallisesti, josta tarkemmin kohdassa ohjelmointi. Käänteinen toiminta on myös valittavissa. Potentiometrin asennon opettaminen Potentiometrin liikerata on annettava näyttölaitteelle (min/max) ja talletettava näyttölaitteen muistiin. Tilauksesta näyttölaite toimitetaan valmiiksi aseteltuna, tällöin on kuitenkin annettava tarkka vastusarvo vastaten min/max. liikettä. Näytön skaalaus tehdään tavanomaisesti ja käytettävissä on koko näyttöalue. Minimi- ja maksimiliikkeen opetus A merkkivalot B Sammuta merkkivalot A ja B nuolinäppäimellä ja paina -näppäintä A+B Sammuneena END Paina -näppäintä Näyttö Näppäimistö CH x SP 0 OU x CCxx Paina -tähtinäppäintä kunnes näytössä CC. Valitse nuolinäppäimillä numerot 11 tai 12 Potentiometrin ja lähtöviestin kalibrointi (vain tarvittaessa) xx = 11, Potentiometrikalibrointi, kanava A xx = 12, Potentiometrikalibrointi, kanava B Ohjelmointi HUOM: ennen potentiometrin ohjelmoinnin aloitamista varmista, että kyseiselle kanavalle on valittu anturiksi potentiometri. 1. Valitse näyttölaiteen ohjelmointitila Ohjelmointitilaan päästään painalla ensin yhtäaikaa molempia nuolinäppäimiä ja sen jälkeen samanaikaisesti tähtinäppäintä. Merkin CC kohdalla valitse nuolinäppäimillä koodinumero 11 = A-kanava, 12 = B-kanava. 2. Minimi- ja maksimiasennot Aja potentiometri minimiasentoon (tai max. asentoon, käänteinen toiminto) kun näyttöön ilmstyy teksti P_Lo ja paina sen jälkeen -näppäintä. Tämän jälkeen näyttöön tulee maksimiliikkeen asentopyyntö, P_ma. Aja potentiometri toiseen ääriasentoon. Paina -näppäintä. 3. Poistuminen ohjelmointitilasta (End) Palauta nuolinäppäimillä näyttöön 0 ja paina - näppäintä niin monta kertaa kunnes näyttöön tulee ohjelmoinnin alaoitusmerkki. Nuolinäppäimillä saat nyt näyttöön tekstin END. Hyväksy poistuminen -näppäimellä. Tällöin näyttöön ilmestyy teksti DONE ja näyttölaite on kalibroitu annetulle liikekulmalle. 19

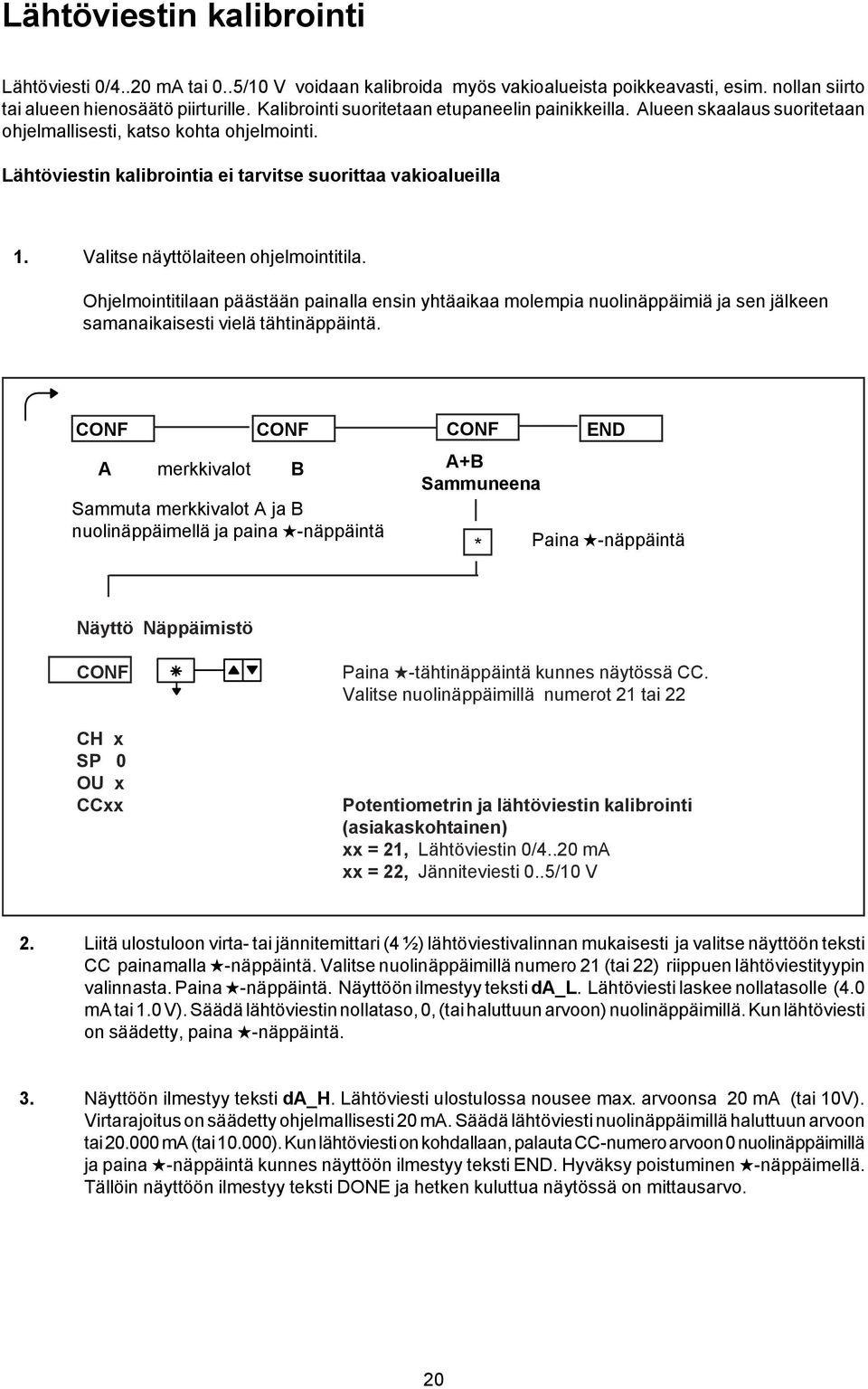

20 Lähtöviestin kalibrointi Lähtöviesti 0/4..20 ma tai 0..5/10 V voidaan kalibroida myös vakioalueista poikkeavasti, esim. nollan siirto tai alueen hienosäätö piirturille. Kalibrointi suoritetaan etupaneelin painikkeilla. Alueen skaalaus suoritetaan ohjelmallisesti, katso kohta ohjelmointi. Lähtöviestin kalibrointia ei tarvitse suorittaa vakioalueilla 1. Valitse näyttölaiteen ohjelmointitila. Ohjelmointitilaan päästään painalla ensin yhtäaikaa molempia nuolinäppäimiä ja sen jälkeen samanaikaisesti vielä tähtinäppäintä. A merkkivalot B Sammuta merkkivalot A ja B nuolinäppäimellä ja paina -näppäintä A+B Sammuneena * END Paina -näppäintä Näyttö Näppäimistö CH x SP 0 OU x CCxx Paina -tähtinäppäintä kunnes näytössä CC. Valitse nuolinäppäimillä numerot 21 tai 22 Potentiometrin ja lähtöviestin kalibrointi (asiakaskohtainen) xx = 21, Lähtöviestin 0/4..20 ma xx = 22, Jänniteviesti 0..5/10 V 2. Liitä ulostuloon virta- tai jännitemittari (4 ½) lähtöviestivalinnan mukaisesti ja valitse näyttöön teksti CC painamalla -näppäintä. Valitse nuolinäppäimillä numero 21 (tai 22) riippuen lähtöviestityypin valinnasta. Paina -näppäintä. Näyttöön ilmestyy teksti da_l. Lähtöviesti laskee nollatasolle (4.0 ma tai 1.0 V). Säädä lähtöviestin nollataso, 0, (tai haluttuun arvoon) nuolinäppäimillä. Kun lähtöviesti on säädetty, paina -näppäintä. 3. Näyttöön ilmestyy teksti da_h. Lähtöviesti ulostulossa nousee max. arvoonsa 20 ma (tai 10V). Virtarajoitus on säädetty ohjelmallisesti 20 ma. Säädä lähtöviesti nuolinäppäimillä haluttuun arvoon tai ma (tai ). Kun lähtöviesti on kohdallaan, palauta CC-numero arvoon 0 nuolinäppäimillä ja paina -näppäintä kunnes näyttöön ilmestyy teksti END. Hyväksy poistuminen -näppäimellä. Tällöin näyttöön ilmestyy teksti DONE ja hetken kuluttua näytössä on mittausarvo. 20

21 Lisäkorttien asentaminen Paneelimittariin voidaan lisätä lähtöviesti tai sarjaliitäntäkortti RS232 tai RS485. Analogiakortin vaihtaminen on mahdollista myös pulssituloisille antureille. Mittarin tyyppi muuttuu kuitenkin malliksi 450 ja prosessorikortti vaatii uuden Eepromin. Asennus: Avaa kiinnitysruuvi takalevystä ja työnnä mittari varovasti ulos kotelosta. Mittarin etulevy voidaan irroittaa nostamalla se varovasti liittimestään. Asenna lisäkortti kuvan osoittamaan kohtaan. Varmistu että kortin liitin on molemmissa korteissa samalla kohdalla. Lähtöviestikortti 0/4..20 ma tai sarjaviesti RS232 / 485 tai 20 ma Loop Moduulit: Prosessorikortilla on vaihdettava muisti (Eeprom) versiosta riippuen. Prosessorikortti 440CPU Vaihtoehtoiset kortit: Pulssisisääntulokortti 440-pulse (Malli 450). Analogiakortti 440-ANA Sarjaliikennekortti 440-RS232 tai RS485 Lähtöviestikortti 440-OUT 0/4..20 ma, 0..10V Pohjakortti 440 tai 441 Etulevy (=näyttö) irtoaa nostamalla ylöspäin. 21

22 Sarjaviesti RS-485/232 Osoite 3 Osoite 1 Osoite 0 Tiedonkeruu ohjelma WinX RS-485 Terminointivastus 110 ohm viimeisessä näytössä Sarjaviestillä voidaan vain kysellä mittauskanavien arvoja, esim. tiedonkeruuohjelmalla WinX. Kierretty parkaapeli Sarjaviestillä RS-232 vain yksi laite voidaan kytkeä sarjaporttiin Sarjaliikenne Baudinopeus: 300, 1200, 2400, 4800, Start, 8 Data ja 1 Stop bitti, ei pariteettia Sarjaliikenne SCL-protokolla: KYSELY: Kyseltäessä panelimittarilta 440 mittaustietoja sarjaväylän kautta, käytetään kyselyyn seuraavaa SCL-protokollan mukaista komentojonoa: (Lähettimeltä voidaan ainoastaan kysellä mittausarvoja). <ADDR+80h>KOMENTO<ETX><BCC> <ADDR> Ensimmäinen lähetettävä tavu sisältää kohdelaitteen osoitteen ADDR (0..127) ja toimii samalla komennon alkumerkkinä. Osoitteeseen lisätään 80h (desimaalina 128), jolla asetetaan ylin bitti ykköseksi. KOMENTO Varsinainen komento kysyttäessä mittaustietoa on: MEA CH 1?, jossa 1 tarkoittaa kanavanumeroa. (lähettimessä 440 on vain kaksi fyysistä tulokanavaa, kolmas on matemaattinen kanava). Komennon jokaista merkkiä, mukaanlukien välilyönnit vastaa oma ASCII-koodinsa (ks. esimerkki) <ETX> <ETX> tarkoittaa komennon loppumerkkiä, jota vastaa ASCII-merkki 03h. <BCC> Lopuksi lasketaan tarkistussumma XORoperaatiolla varsinaisen komennon tavuista, mukaanlukien ETX-merkki. Esimerkissä ASCIIkoodit on esitetty heksadesimaalimuodossa. Esimerkki: Halutaan mittaustulos näyttölaitteelta osoitteesta 1. Väylälle lähetetään kysely: MEA CH 1? (<BCC> laskemista varten komento esitetään ASCII koodina) M E A C H 1?<ETX> <BCC> 4Dx45x41x20x43x48x20x31x20x3F x03 = 6F (XOR-operaatio esitetty x-merkillä) (Välilyöntiä vastaa ASCII-koodi 20h) 440:lle lähetetään siis seuraavat tavut: 81 4D F 03 6F VASTAUS: Panelimittarilta 440 saatava vastaus mittaustietokyselyyn saadaan seuraavassa SCL-muodossa: <ACK>VASTAUS<ETX><BCC> <ACK> Vastauksen ensimmäinen tavu sisältää vastauksen alkumerkin <ACK> (ASCII-koodi 06h). Sekä itse vastauksen, loppumerkin <ETX> (ASCII- 03h) ja vastauksen tarkistussumman <BCC>, joka lasketaan kaikista vastauksen tavuista <ACK> ja <ETX> mukaanlukien. 440 laskee arkistussumman, jolloin vastaanottajan ei tarvitse siitä välttämättä välittää. Esimerkki: Mittaustuloksen ollessa esimerkiksi 21.3 saadaan panelimittarilta vastaus seuraavassa muodossa: <ACK> <ETX><BCC> Vastaus: E B 22

23 23

24 Valmistaja: Nokeval Oy Yrittäjäkatu NOKIA Puh Fax
