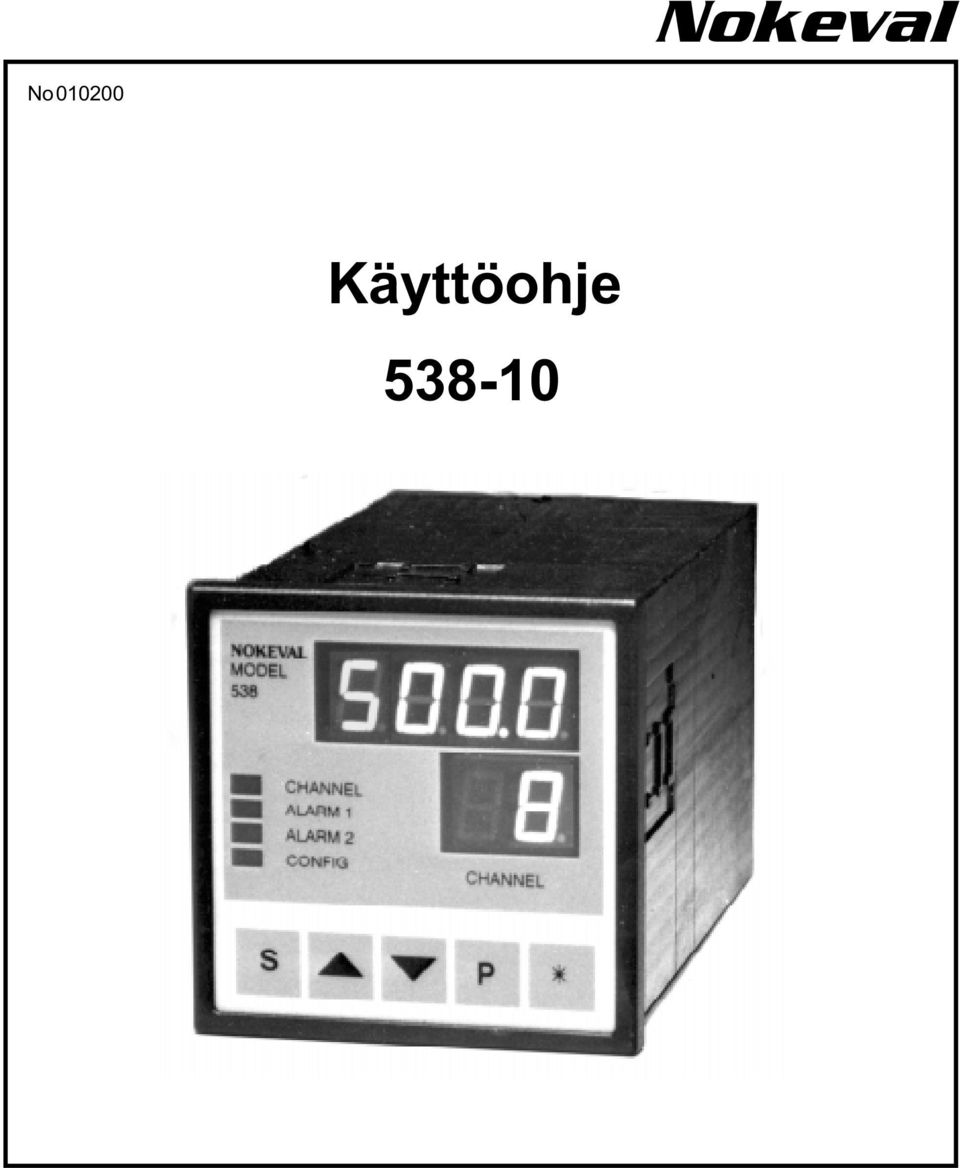

1 Nokeval No 0000 Käyttöohje -0

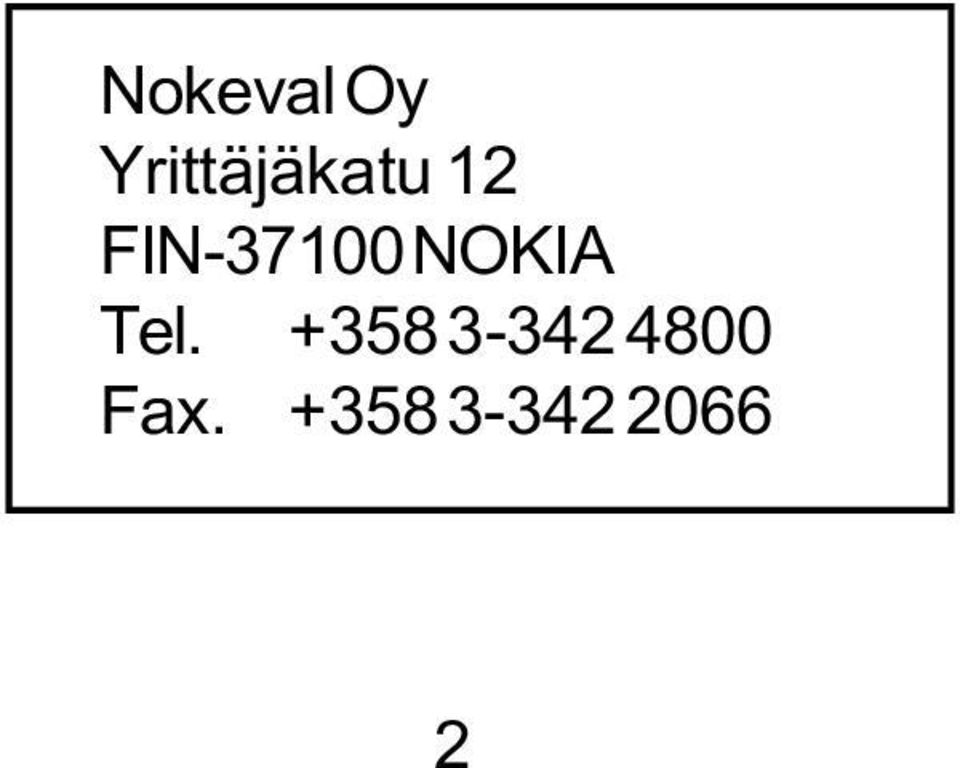

2 Nokeval Oy Yrittäjäkatu FIN-00 NOKIA Tel Fax. - 0

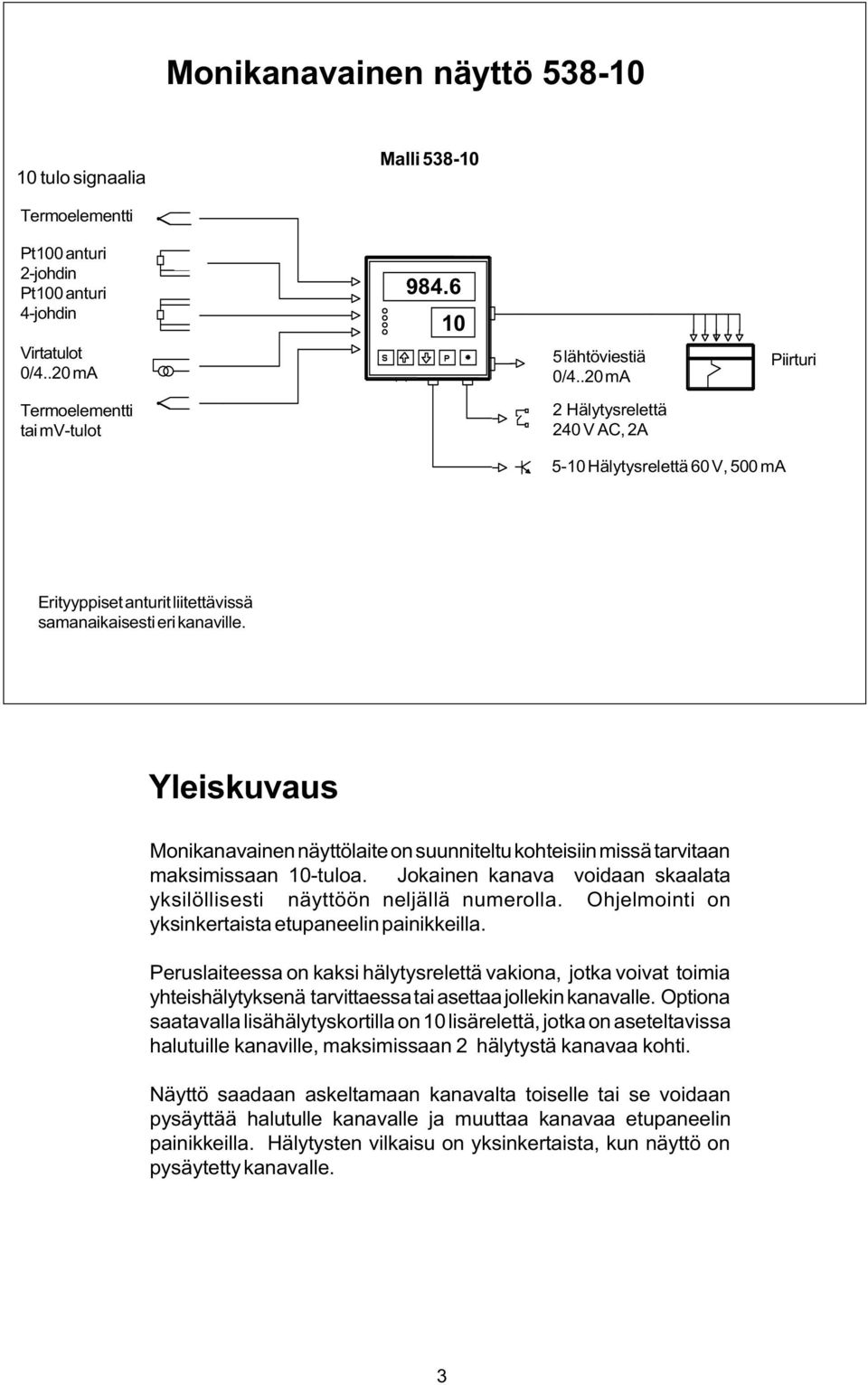

3 Monikanavainen näyttö -0 0 tulo signaalia Malli -0 Termoelementti Pt00 anturi -johdin Pt00 anturi -johdin Virtatulot 0/..0 ma. 0 lähtöviestiä 0/..0 ma Piirturi Termoelementti tai mv-tulot Hälytysrelettä 0 V AC, A -0 Hälytysrelettä 0 V, 00 ma Toinen sarjaliitäntä RS kirjoittimelle Erityyppiset anturit liitettävissä samanaikaisesti eri kanaville. Yleiskuvaus Monikanavainen näyttölaite on suunniteltu kohteisiin missä tarvitaan maksimissaan 0-tuloa. Jokainen kanava voidaan skaalata yksilöllisesti näyttöön neljällä numerolla. Ohjelmointi on yksinkertaista etupaneelin painikkeilla. Peruslaiteessa on kaksi hälytysrelettä vakiona, jotka voivat toimia yhteishälytyksenä tarvittaessa tai asettaa jollekin kanavalle. Optiona saatavalla lisähälytyskortilla on 0 lisärelettä, jotka on aseteltavissa halutuille kanaville, maksimissaan hälytystä kanavaa kohti. Näyttö saadaan askeltamaan kanavalta toiselle tai se voidaan pysäyttää halutulle kanavalle ja muuttaa kanavaa etupaneelin painikkeilla. Hälytysten vilkaisu on yksinkertaista, kun näyttö on pysäytetty kanavalle.

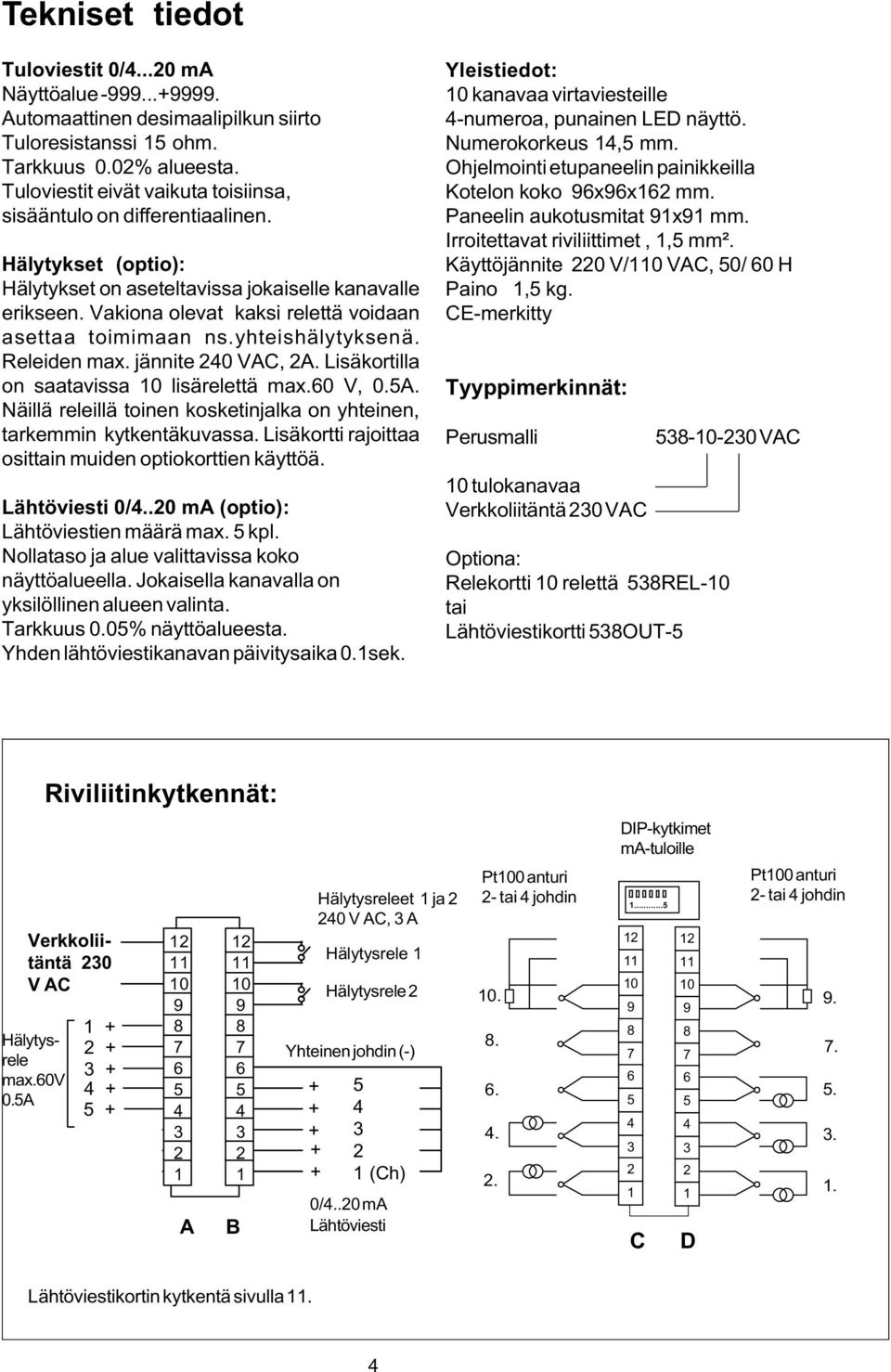

4 Tekniset tiedot Tuloviestit 0/...0 ma Näyttöalue -... Automaattinen desimaalipilkun siirto Tuloresistanssi ohm. Tarkkuus 0.0% alueesta. Tuloviestit eivät vaikuta toisiinsa, sisääntulo on differentiaalinen. Hälytykset (optio): Hälytykset on aseteltavissa jokaiselle kanavalle erikseen. Vakiona olevat kaksi relettä voidaan asettaa toimimaan ns.yhteishälytyksenä. Releiden max. jännite 0 VAC, A. Lisäkortilla on saatavissa 0 lisärelettä max.0 V, 0.A. Näillä releillä toinen kosketinjalka on yhteinen, tarkemmin kytkentäkuvassa. Lisäkortti rajoittaa osittain muiden optiokorttien käyttöä. Lähtöviesti 0/..0 ma (optio): Lähtöviestien määrä max. kpl. Nollataso ja alue valittavissa koko näyttöalueella. Jokaisella kanavalla on yksilöllinen alueen valinta. Tarkkuus 0.0% näyttöalueesta. Yhden lähtöviestikanavan päivitysaika 0.sek. Yleistiedot: 0 kanavaa virtaviesteille -numeroa, punainen LED näyttö. Numerokorkeus, mm. Ohjelmointi etupaneelin painikkeilla Kotelon koko xx mm. Paneelin aukotusmitat x mm. Irroitettavat riviliittimet,, mm². Käyttöjännite 0 V/0 VAC, 0/ 0 H Paino, kg. CE-merkitty Tyyppimerkinnät: Perusmalli 0 tulokanavaa Verkkoliitäntä 0 VAC -0-0 VAC Optiona: Relekortti 0 relettä REL-0 tai Lähtöviestikortti OUT- Riviliitinkytkennät: DIP-kytkimet ma-tuloille Verkkoliitäntä 0 V AC Hälytysrele max.0v 0.A 0 A 0 B Hälytysreleet ja 0 V AC, A Hälytysrele Hälytysrele Yhteinen johdin (-) (Ch) 0/..0 ma Lähtöviesti Pt00 anturi - tai johdin C 0 D Pt00 anturi - tai johdin..... Lähtöviestikortin kytkentä sivulla.

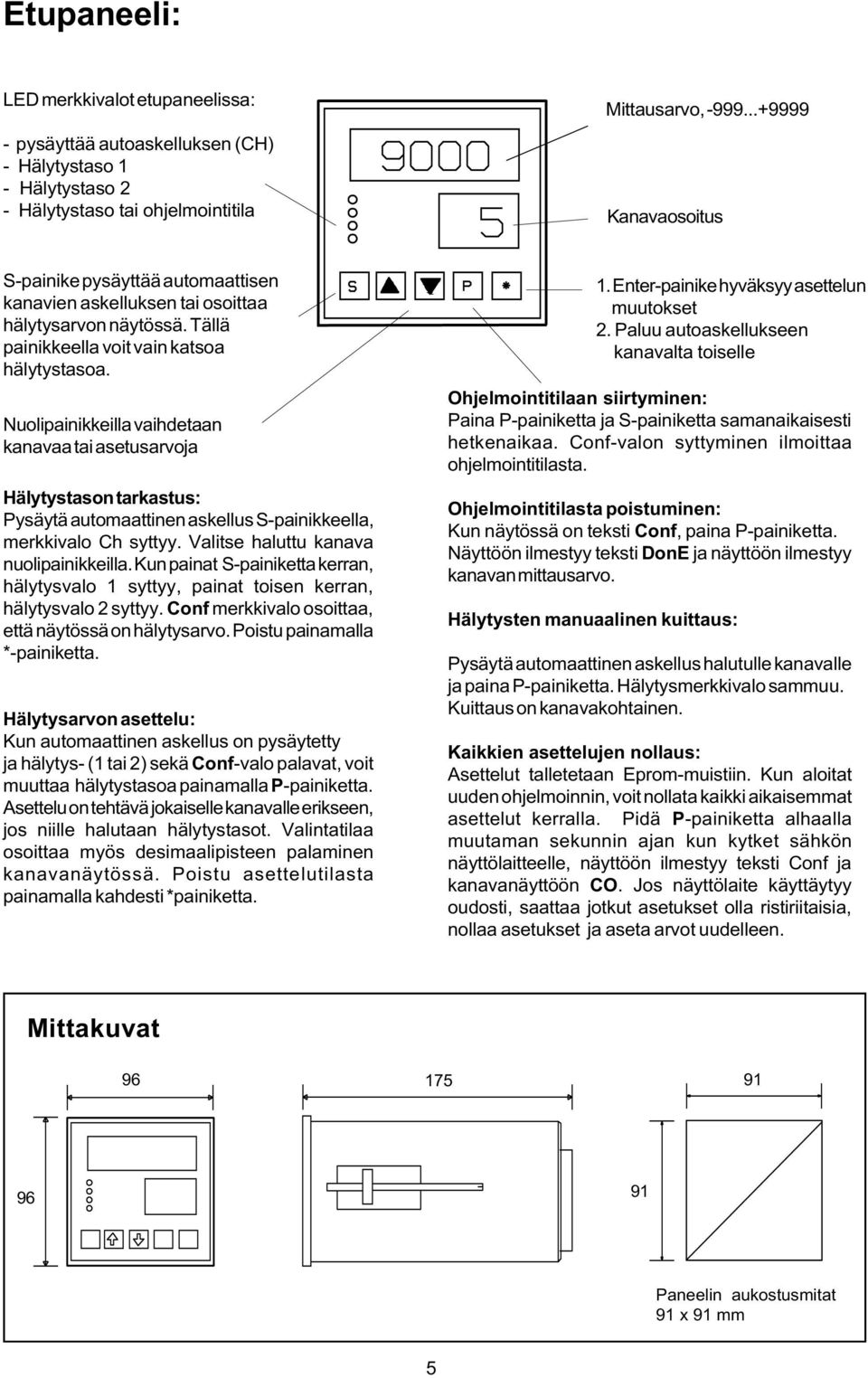

5 Etupaneeli: LED merkkivalot etupaneelissa: - pysäyttää autoaskelluksen (CH) - Hälytystaso - Hälytystaso - Hälytystaso tai ohjelmointitila Mittausarvo, -... Kanavaosoitus S-painike pysäyttää automaattisen kanavien askelluksen tai osoittaa hälytysarvon näytössä. Tällä painikkeella voit vain katsoa hälytystasoa. Nuolipainikkeilla vaihdetaan kanavaa tai asetusarvoja Hälytystason tarkastus: Pysäytä automaattinen askellus S-painikkeella, merkkivalo Ch syttyy. Valitse haluttu kanava nuolipainikkeilla. Kun painat S-painiketta kerran, hälytysvalo syttyy, painat toisen kerran, hälytysvalo syttyy. Conf merkkivalo osoittaa, että näytössä on hälytysarvo. Poistu painamalla -painiketta. Hälytysarvon asettelu: Kun automaattinen askellus on pysäytetty ja hälytys- ( tai ) sekä Conf-valo palavat, voit muuttaa hälytystasoa painamalla P-painiketta. Asettelu on tehtävä jokaiselle kanavalle erikseen, jos niille halutaan hälytystasot. Valintatilaa osoittaa myös desimaalipisteen palaminen kanavanäytössä. Poistu asettelutilasta painamalla kahdesti painiketta.. Enter-painike hyväksyy asettelun muutokset. Paluu autoaskellukseen kanavalta toiselle Ohjelmointitilaan siirtyminen: Paina P-painiketta ja S-painiketta samanaikaisesti hetkenaikaa. Conf-valon syttyminen ilmoittaa ohjelmointitilasta. Ohjelmointitilasta poistuminen: Kun näytössä on teksti Conf, paina P-painiketta. Näyttöön ilmestyy teksti DonE ja näyttöön ilmestyy kanavan mittausarvo. Hälytysten manuaalinen kuittaus: Pysäytä automaattinen askellus halutulle kanavalle ja paina P-painiketta. Hälytysmerkkivalo sammuu. Kuittaus on kanavakohtainen. Kaikkien asettelujen nollaus: Asettelut talletetaan Eprom-muistiin. Kun aloitat uuden ohjelmoinnin, voit nollata kaikki aikaisemmat asettelut kerralla. Pidä P-painiketta alhaalla muutaman sekunnin ajan kun kytket sähkön näyttölaitteelle, näyttöön ilmestyy teksti Conf ja kanavanäyttöön CO. Jos näyttölaite käyttäytyy oudosti, saattaa jotkut asetukset olla ristiriitaisia, nollaa asetukset ja aseta arvot uudelleen. Mittakuvat Paneelin aukostusmitat x mm

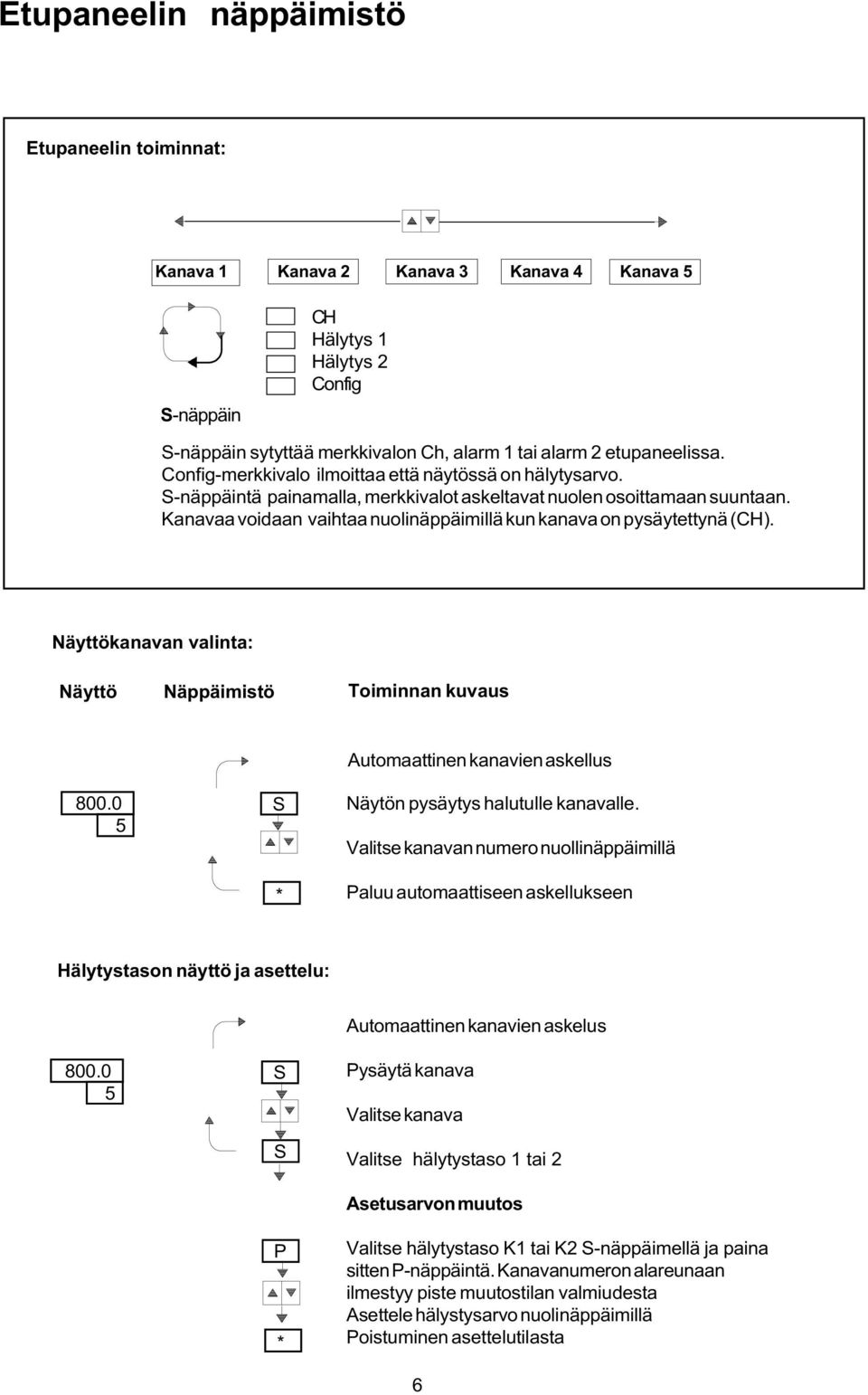

6 Etupaneelin näppäimistö Etupaneelin toiminnat: Kanava Kanava Kanava Kanava Kanava S-näppäin CH Hälytys Hälytys Config S-näppäin sytyttää merkkivalon Ch, alarm tai alarm etupaneelissa. Config-merkkivalo ilmoittaa että näytössä on hälytysarvo. S-näppäintä painamalla, merkkivalot askeltavat nuolen osoittamaan suuntaan. Kanavaa voidaan vaihtaa nuolinäppäimillä kun kanava on pysäytettynä (CH). Näyttökanavan valinta: Näyttö Näppäimistö Toiminnan kuvaus Automaattinen kanavien askellus 00.0 S Näytön pysäytys halutulle kanavalle. Valitse kanavan numero nuollinäppäimillä Paluu automaattiseen askellukseen Hälytystason näyttö ja asettelu: 00.0 S S P Automaattinen kanavien askelus Pysäytä kanava Valitse kanava Valitse hälytystaso tai Asetusarvon muutos Valitse hälytystaso K tai K S-näppäimellä ja paina sitten P-näppäintä. Kanavanumeron alareunaan ilmestyy piste muutostilan valmiudesta Asettele hälystysarvo nuolinäppäimillä Poistuminen asettelutilasta

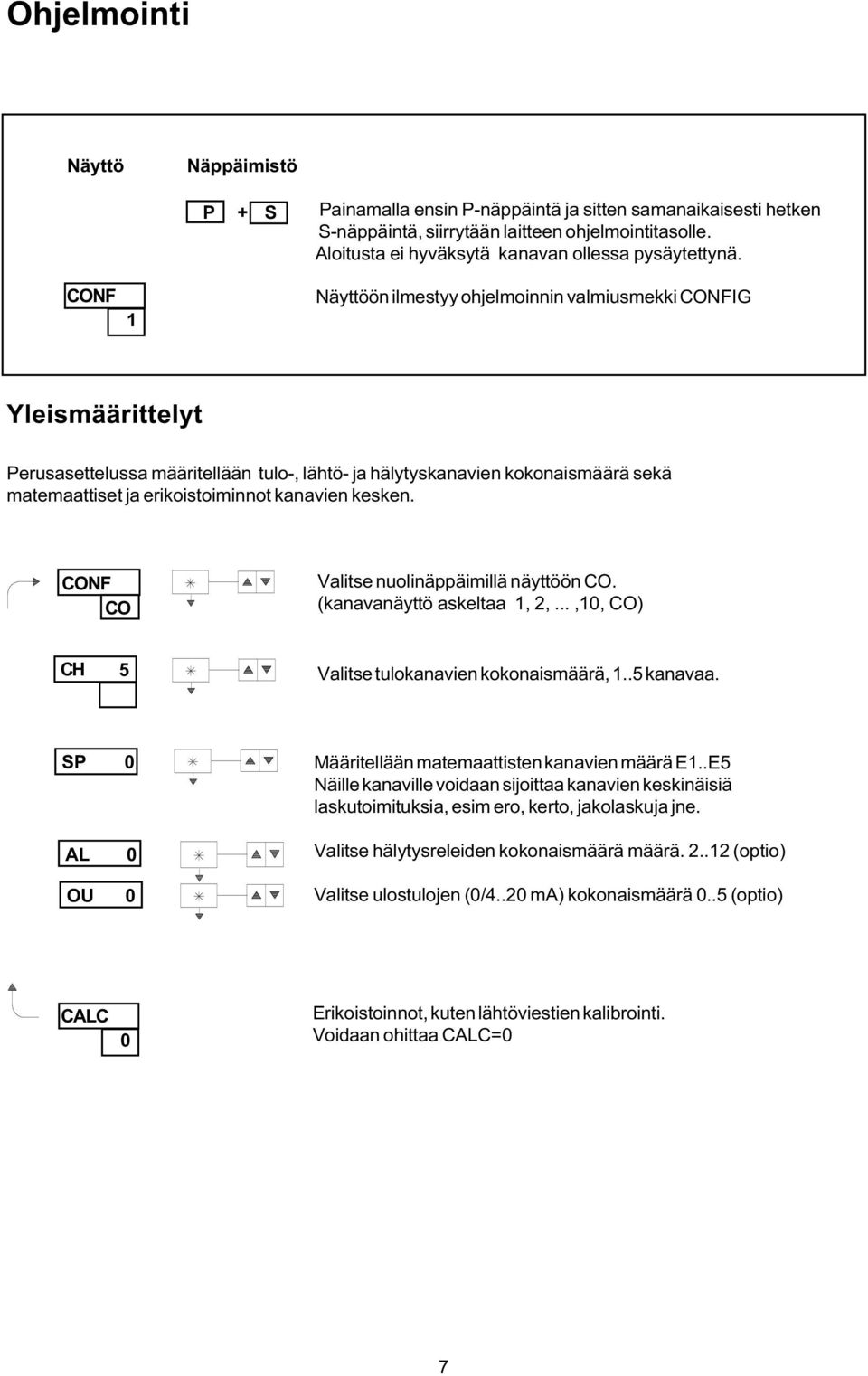

7 Ohjelmointi Näyttö Näppäimistö P S Painamalla ensin P-näppäintä ja sitten samanaikaisesti hetken S-näppäintä, siirrytään laitteen ohjelmointitasolle. Aloitusta ei hyväksytä kanavan ollessa pysäytettynä. CONF Näyttöön ilmestyy ohjelmoinnin valmiusmekki CONFIG Yleismäärittelyt Perusasettelussa määritellään tulo-, lähtö- ja hälytyskanavien kokonaismäärä sekä matemaattiset ja erikoistoiminnot kanavien kesken. CONF CO Valitse nuolinäppäimillä näyttöön CO. (kanavanäyttö askeltaa,,...,0, CO) CH Valitse tulokanavien kokonaismäärä,.. kanavaa. SP 0 AL 0 OU 0 Määritellään matemaattisten kanavien määrä E..E Näille kanaville voidaan sijoittaa kanavien keskinäisiä laskutoimituksia, esim ero, kerto, jakolaskuja jne. Valitse hälytysreleiden kokonaismäärä määrä... (optio) Valitse ulostulojen (0/..0 ma) kokonaismäärä 0.. (optio) CALC 0 Erikoistoinnot, kuten lähtöviestien kalibrointi. Voidaan ohittaa CALC=0

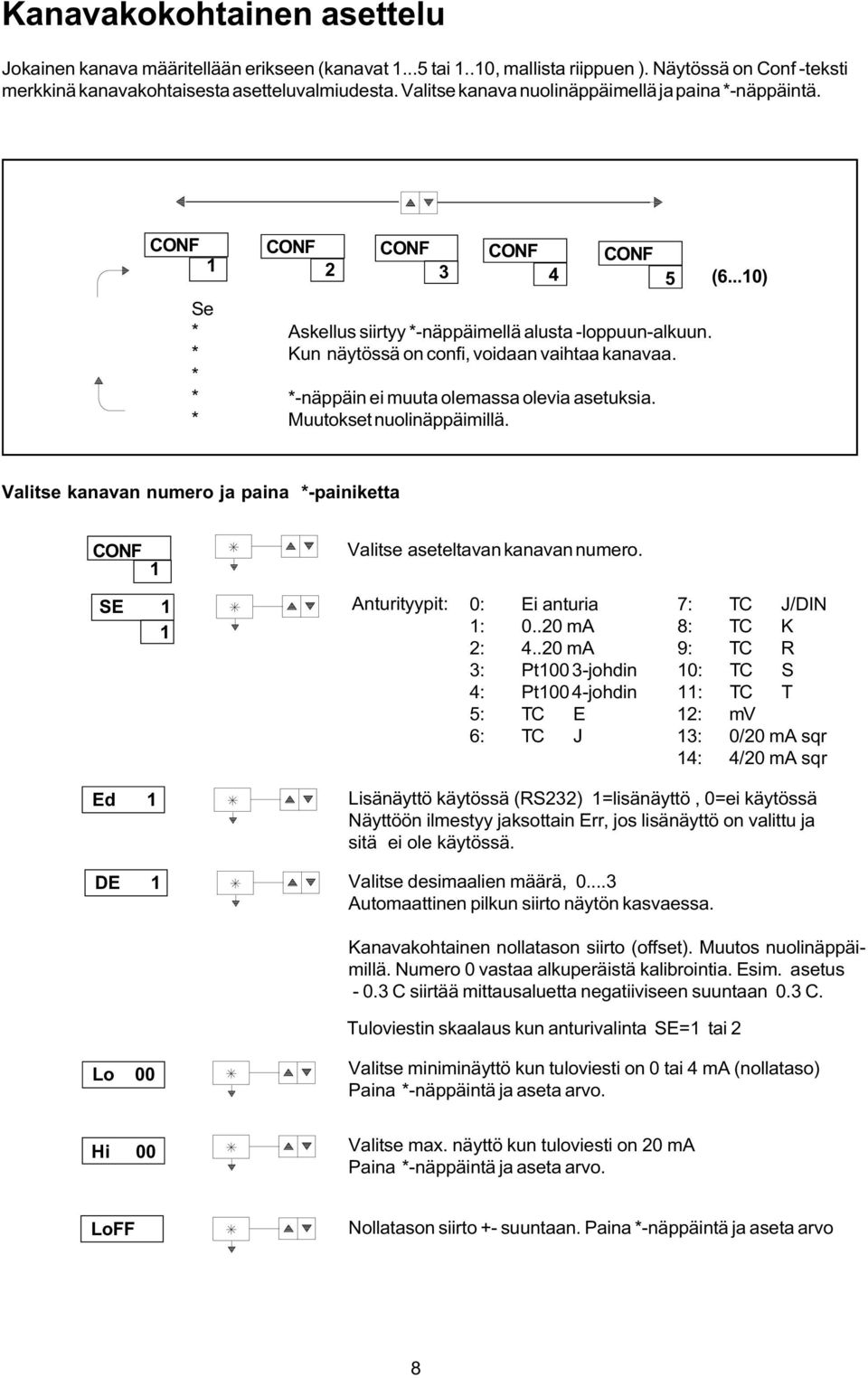

8 Kanavakokohtainen asettelu Jokainen kanava määritellään erikseen (kanavat... tai..0, mallista riippuen ). Näytössä on Conf -teksti merkkinä kanavakohtaisesta asetteluvalmiudesta. Valitse kanava nuolinäppäimellä ja paina -näppäintä. CONF CONF CONF CONF CONF (...0) Se Askellus siirtyy -näppäimellä alusta -loppuun-alkuun. Kun näytössä on confi, voidaan vaihtaa kanavaa. -näppäin ei muuta olemassa olevia asetuksia. Muutokset nuolinäppäimillä. Valitse kanavan numero ja paina -painiketta CONF SE Valitse aseteltavan kanavan numero. Anturityypit: 0: Ei anturia : TC J/DIN : 0..0 ma : TC K :..0 ma : TC R : Pt00 -johdin 0: TC S : Pt00 -johdin : TC T : TC E : mv : TC J : 0/0 ma sqr : /0 ma sqr Ed Lisänäyttö käytössä (RS) =lisänäyttö, 0=ei käytössä Näyttöön ilmestyy jaksottain Err, jos lisänäyttö on valittu ja sitä ei ole käytössä. DE Valitse desimaalien määrä, 0... Automaattinen pilkun siirto näytön kasvaessa. Kanavakohtainen nollatason siirto (offset). Muutos nuolinäppäimillä. Numero 0 vastaa alkuperäistä kalibrointia. Esim. asetus - 0. C siirtää mittausaluetta negatiiviseen suuntaan 0. C. Tuloviestin skaalaus kun anturivalinta SE= tai Lo 00 Valitse miniminäyttö kun tuloviesti on 0 tai ma (nollataso) Paina -näppäintä ja aseta arvo. Hi 00 Valitse max. näyttö kun tuloviesti on 0 ma Paina -näppäintä ja aseta arvo. LoFF Nollatason siirto - suuntaan. Paina -näppäintä ja aseta arvo

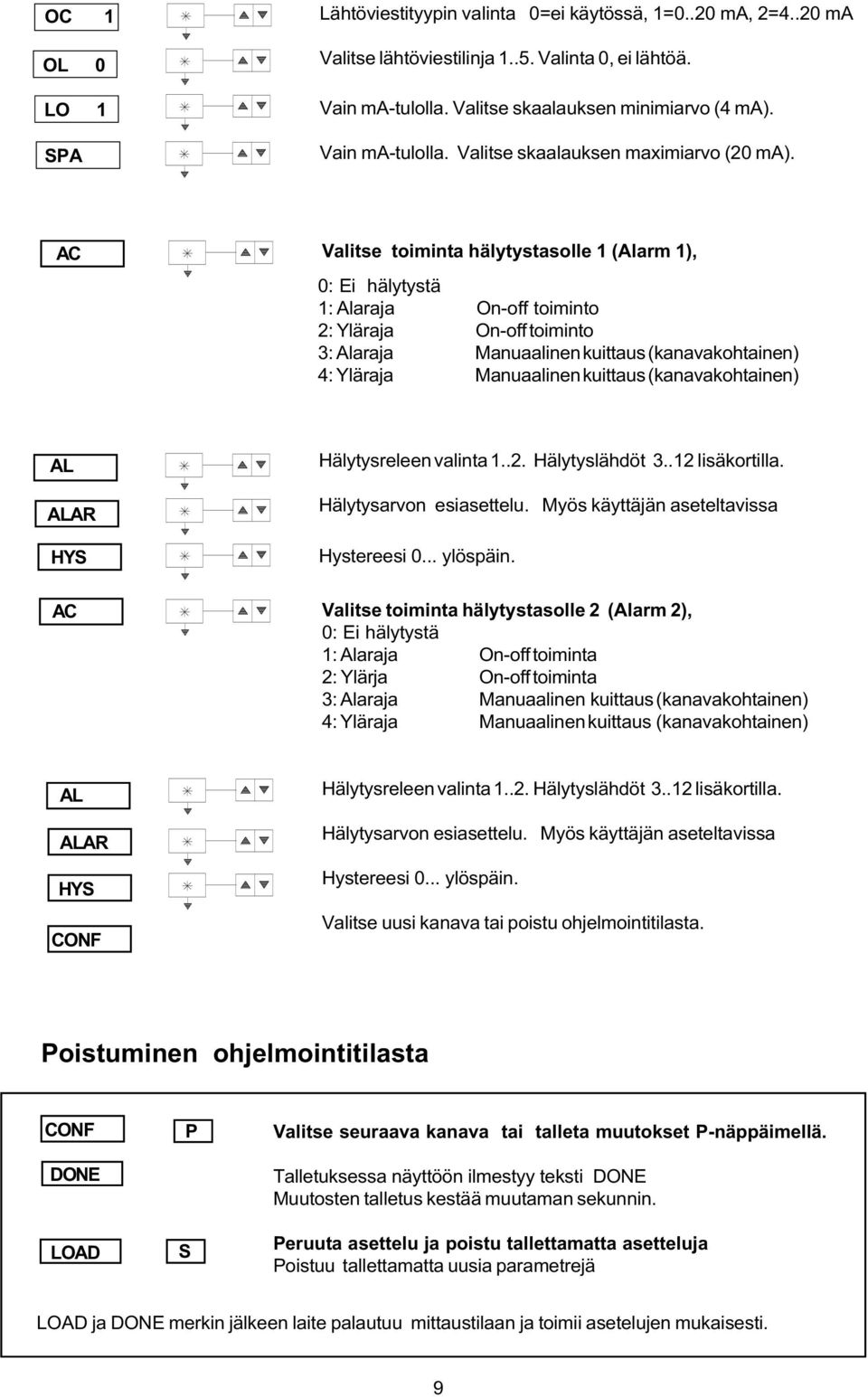

9 OC OL 0 LO SPA Lähtöviestityypin valinta 0=ei käytössä, =0..0 ma, =..0 ma Valitse lähtöviestilinja... Valinta 0, ei lähtöä. Vain ma-tulolla. Valitse skaalauksen minimiarvo ( ma). Vain ma-tulolla. Valitse skaalauksen maximiarvo (0 ma). AC Valitse toiminta hälytystasolle (Alarm ), 0: Ei hälytystä : Alaraja On-off toiminto : Yläraja On-off toiminto : Alaraja Manuaalinen kuittaus (kanavakohtainen) : Yläraja Manuaalinen kuittaus (kanavakohtainen) AL ALAR HYS Hälytysreleen valinta... Hälytyslähdöt.. lisäkortilla. Hälytysarvon esiasettelu. Myös käyttäjän aseteltavissa Hystereesi 0... ylöspäin. AC Valitse toiminta hälytystasolle (Alarm ), 0: Ei hälytystä : Alaraja On-off toiminta : Ylärja On-off toiminta : Alaraja Manuaalinen kuittaus (kanavakohtainen) : Yläraja Manuaalinen kuittaus (kanavakohtainen) AL ALAR HYS CONF Hälytysreleen valinta... Hälytyslähdöt.. lisäkortilla. Hälytysarvon esiasettelu. Myös käyttäjän aseteltavissa Hystereesi 0... ylöspäin. Valitse uusi kanava tai poistu ohjelmointitilasta. Poistuminen ohjelmointitilasta CONF DONE LOAD S P Valitse seuraava kanava tai talleta muutokset P-näppäimellä. Talletuksessa näyttöön ilmestyy teksti DONE Muutosten talletus kestää muutaman sekunnin. Peruuta asettelu ja poistu tallettamatta asetteluja Poistuu tallettamatta uusia parametrejä LOAD ja DONE merkin jälkeen laite palautuu mittaustilaan ja toimii asetelujen mukaisesti.
10 Lisäkorttien asentaminen: Lähtöviestit ja logiikkahälytykset lisätään erillisillä lisäkorteilla. Korttien asentaminen on yksinkertaista. Irroitetaan jännitelähdekortti kolmella ruuvilla kuten kuvassa ja lisätään kortti. Korttien asennus ei edellytä minkäänlaista kalibrointia. Toiminnat määritellään vain etupaneelista ja laite on täysin toimintakunnossa. Toimenpiteet:. Poista laite kotelosta avaamalla kiinnitysruuvi laitteen takalevystä ja poistamalla eturaami.. Avaa kolme ruuvia kuten kuvassa. Irroita lattakaapeli.. Lisää haluttu mittauskortti liittimeen kuvan osoittamaan kohtaan. Lähtöviestikortti asennetaan muuntajan puolimmaiseen liittimeen, sarjaliikenne tai logiikkahälytyskortti reunimmaiseen liittimeen. Lisäkorttien asennus Lähtöviestikortti ( lähtöviestiä..0 ma) Muuntajan puoleinen liitin. Lisäkortit Komponettipuoli Irroita ruuvit Jännitelähdekortti POW Lähtöviestikortti..0 ma ( lähtöä) Tyyppimerkintä OUT Lähtöviestikortti..0 ma 0
11 Lähtöviestikortin kytkentä (optio): Verkkoliitäntä 0 V AC Com TxD RxD 0 0 Hälytysrele Hälytysrele Yhteinen johdin (-) Hälytysreleet ja 0 V AC, A A B Lähtöviestit.., 0/..0 ma

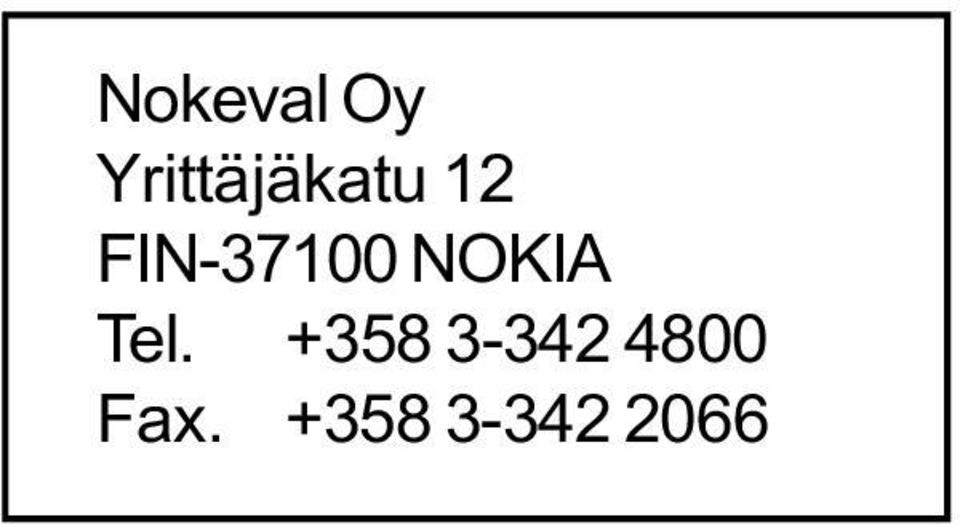

12 Nokeval Oy Yrittäjäkatu FIN-00 NOKIA Tel Fax. - 0
