1 Nokeval No Käyttöohje 538-TIP 1

2 Nokeval Oy Yrittäjäkatu Nokia Puh Fax

3 Sulan metallin lämpötilan mittausjärjestelmä Mittausasema 1 Mittausasema 2 Mittausasema 3 Mittausasema 4 Kenttänäytöt 57 tai 100 mm RS ma Pito Piirturi RS232 Mittausasema Tulostin tai tietokone Yleiskuvaus: Mittauskeskus 538-TIP on suunniteltu neljälle mittausasemalle ja neljälle kenttänäytölle. Mittausarvot pidetään paikallisnäytössä kunnes uusi mittaus aloitetaan. Keskusyksiköstä on saatavissa kosketintieto näytön lukituksesta. Jokaisesta mittauskanavasta saadaan lähtöviesti ma piirturille. Toinen sarjaviestiportti RS232 on varattu tulostimelle tai vaihtoehtoisesti identifiontinumeron vastaanottamiseen tietokoneelta. Paikallisnäytöt liitetään rinnankytket- tynä (RS-232) sarjaporttiin. Mittauselementteinä voidaan käyttää S, R, K ja J termoelementtejä. Koska korkeilla lämpötiloilla mittaussauva vaurioituu nopeasti, on oikea lämpötilatieto saatava viiveettä Mittauksessa käytetään menelmää joka lukitsee näytön, kun 3 peräkkäistä mittausta on asetellun toleranssin sisäpuolella. Näyttöön lukitaan mitattu lämpötila ja ilmoitetaan reletietona lukitushetki käyttäjälle, esim ääni- tai valomerkein.. 3

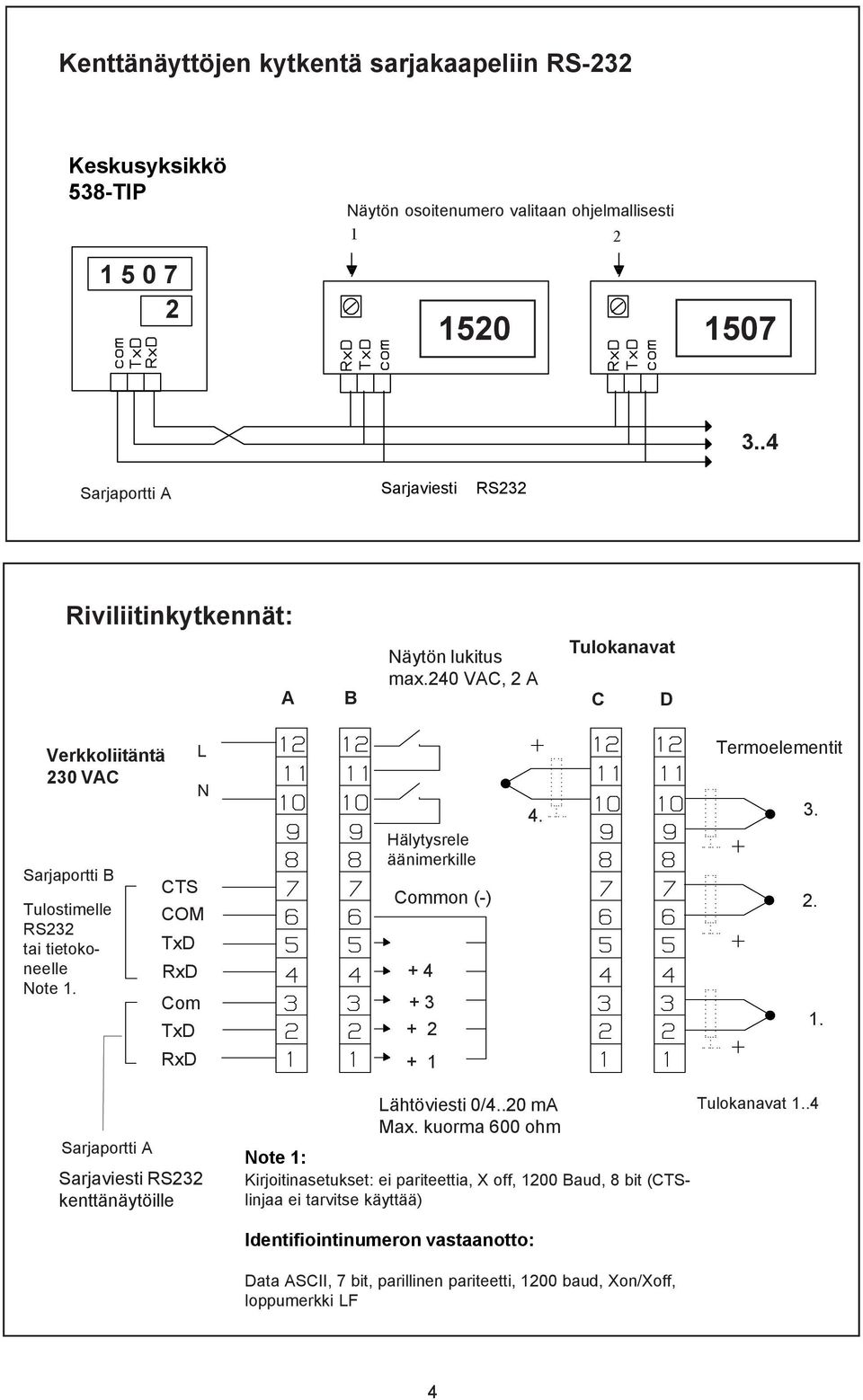

4 Kenttänäyttöjen kytkentä sarjakaapeliin RS-232 Keskusyksikkö 538-TIP Näytön osoitenumero valitaan ohjelmallisesti Sarjaportti A Sarjaviesti RS232 Riviliitinkytkennät: A B Näytön lukitus max.240 VAC, 2 A Tulokanavat C D Verkkoliitäntä 230 VAC Sarjaportti B Tulostimelle RS232 tai tietokoneelle Note 1. CTS COM TxD RxD L N Com TxD Hälytysrele äänimerkille Common (-) Termoelementit RxD + 1 Sarjaportti A Sarjaviesti RS232 kenttänäytöille Lähtöviesti 0/4..20 ma Max. kuorma 600 ohm Note 1: Kirjoitinasetukset: ei pariteettia, X off, 1200 Baud, 8 bit (CTSlinjaa ei tarvitse käyttää) Tulokanavat 1..4 Identifiointinumeron vastaanotto: Data ASCII, 7 bit, parillinen pariteetti, 1200 baud, Xon/Xoff, loppumerkki LF 4

5 Tekniset tiedot: Kanavien määrä: 4 tulokanavaa termoelementeille (538-TIP) tai 2 termoelementtikanavaa ja 2 mv kanavaa (538- OTIP) Termoelementit: K C J,J/DIN C T C E C R, S C Tarkkuus 1 C ±1 numero S,R tyypeillä 1 C ±1 numero Anturijohtimilla ei vaikutusta alle 1000 ohmia. Kylmänpään vaikutus alle 0,05 C/ C. MV-mittaus (vain 538-OTIP): mv-alue mv, mittauskanavat 3 ja 4. Aluevalinta kiinteä Lähtöviestit ma: 4 lähtöviestiä. Alue skaalattavissa näyttöalueella C. Suurin alue C. Lähtöviesti on nollassa (0 ma), kunnes näyttö ylittää lukitusalueen alarajan. Lukitusalue on sama kuin valittu lähtöviestin alue, esim C. Anturin irroitus laskee näytön takaisin nollatasolle. Lähtöviestin tarkkuus on 0,05% valitusta näyttöalueesta. Aluetta alle 4 ma voidaan käyttää uuden mittauksen tunnistukseen. Hälytykset: Hälytys lämpötilan lukituksesta, rele 1 Hälytysrele äänimerkkiä varten, kesto n. 5 sekunttia. Releissä sulkeutuvat koskettimet Releiden max., arvot: 240 VAC, 2 A Sarjaviesti: Vakiona sarjalähtö RS232 sivunäytöille. Lisäkortilla toinen galvaanisesti erotettu sarjaviesti RS232 tulostimelle. Yleistiedot: Näyttö 4 numeroa, väri pun. 14,5 mm LED Käyttöpainikkeet etupaneelissa Asettelut etupaneelista. Paneeliasennuskotelo 96 x 96 x 170 mm Kenttäkotelo tarjouksen mukaan Paneelin aukotus 91 x 91 mm Käyttölämpötila C Riviliittimet irrotettavat, 1,5 mm 2 Laajennusyksiköiden liitinvalmius Verkkoliitäntä 230 VAC tai 110 VAC Paino 1,5 kg Keskusyksikön mitat: Paneelin aukotusmitat 5

6 Etupaneeli: Lämpötilanäyttö Merkkivalo (channel) ilmoittaa pitotoiminnasta kun lämpötila on saavutettu Ohjelmointitilan valintanäppäin Kanavanumero Siirtonäppäin ohjelmointitilassa Nuolinäppäimillä valitaan asetusmuutokset ohjelmointilassa Ohjelmoinnista poituminen ja talletus P-näppäimellä Mittaustoiminta: 1. Kiinnitä anturi mittaussauvaan. Sivunäyttöön ilmestyy vuorotellen tekstit esim. Ed 1, 1520, 26. Teksti Ed 1 ilmoittaa mittausaseman tunnuksen ja sen jälkeen näyttöön ilmestyy hetkeksi edellisen mittauksen lämpötila. Mittauksen voi aloittaa kun näyttössä on lämpötilalukema välillä C ( anturin huonelämpötila). Jos mittausanturin kiinnittämisen jälkeen näyttö ei muutu, on mittaus muissa kohteissa käynnissä. Keskusyksikön näytössä on teksti UUSI, kun mittausanturi on kytketty mittaussauvaan ja mittauskanava on valmis uuteen mittaukseen. Keskusyksikkö näyttää myös lukitun lämpötilan ja kanavanumeron. Keskusyksikköä voidaan käyttää myös ilman lisänäyttöj (ED = Työnnä mittaussauva sulaan. Näyttö alkaa nousta nopeasti. Kun saavutetaan 3 peräkkäistä mittausta, joiden mittausarvo on valitun hystereesin rajoissa, esim. 3 astetta, näyttö lukittuu. Nosta mittaussauva sulasta heti kun näyttö on lukittunut. Lukittumisesta on saatavavissa hälytykset valo- ja äänimerkkitoimintaa varten. Irroita anturi mittaussauvasta mittauksen jälkeen. Uutta mittausta ei voida aloittaa ellei anturipiiri katkea välillä. Identifiointinumeron näyttö: Jos laite on toimitettu tietokoneliitännällä identifiointinumeron vastaanottamiseen, numero näytetään kenttänäytöissä siihen asti kunnes ensimmäinen mittaus alkaa. Identifiointinumero näytetään C-kirjaimella identifiointinumeron edessä, esim C 82. 6

7 Mittaustoiminta: Lähtöviestin max. arvo 20 ma. Näytön lukitus mahdollinen vain tämän arvon alapuolella. (Skaalattu mittausalue) Mittausalue Anturipiiri auki Näytön pito 1520 Lähtöviestin min. arvo 4 ma. Näytön lukitus on mahdollinen vasta tämän rajan yläpuolella.. Mittausanturin oltava alle 80 C ennenkuin uutta mittausta voidaan aloittaa. Valmis uuteen mittaukseen 26 Anturin kiinnitys mittasauvaan ja mittauksen aloitus Näytön lukitus ja anturin irroitus mittasauvasta Käytettäessä kalibraattoria näyttölaitteen tarkastukseen, on otettava huomioon seuraavia tekijöitä. Jotkut prosessoripohjaiset kalibraattorit (esim Beamex) eivät kykene asettumaan kyllin nopeasti (20 ms), kun niillä syötetään tarkastettavaa näytettä ottavaa mittalaitetta. Näyttövirhe saattaa olla muutaman asteen luokkaa. Luotettava tulos saadaan aikaan, kun käyttetään erillistä mv-lähdettä syöttämään näyttölaitetta ja mittaustilassa olevaa kalibraattoria samanaikaisesti. Kalibraattori ja näyttölaite on kytkettävä termoelementtijatkojohdoilla mv-lähteeseen. Näytön lukituttuminen: Ohjelmallisesti säädettävä lukitusalue, esim. 3 C 3 hyväksyttyä mittausta asetelluissa rajoissa, jonka jälkeen mittausarvo lukittuu näyttöön. Näyttö lukittuu, kun mitattava lämpötila on saavutettu. Mitä pienempi lukitusraja on, sitä tarkempi mittaustulos. Mittausaika kuitenkin pitenee ja liian pienellä arvolla ei lukitu ollenkaan. Lämpötilaerot mittauskohteessa saattavat häiritä lukitusarvon löytymistä ja silloin on vaarana mittaussauvan vahingoittuminen. 7

8 Ohjelmointi: Ohjelmontitilassa voidaan valita anturityyppi, lähtöviestin skaalaus, lukitusalueen hystereesi jne. Näyttö Näppäimistö P Paina S-näppäintä. Aloitusta ei hyväksytä anturin ollessa kytkettynä. 1 HY * Valitse hyväksyttävien mittausten poikkeama. Tyypillisesti 2..3 C. Näyttö lukittuu, kun kolme mittausta on valitun hystereesin sisällä. Paina *-näppäintä, kun haluat muuttaa arvoa. Kanavanäyttöön ilmestyy piste muutostilan merkiksi. Muutokset nuolinäppäimillä.kun muutos on tehty paina uudestaan *-näppäintä, piste katoaa. Siirry eteenpäin nuoli-ylös -näppäimellä. SPAN di SP 4 CH 1 * 1000 LO 1600 HI * * Lukitusalueen leveyden valinta, esim C Painamalla *-näppäintä, päästään muutostilaan. Asetustila voidaan ohittaa painamalla nuoli-ylös-näppäintä. Valitse mistä lämpötilasta alkaen näytön lukitus on mahdollinen. Valittu arvo on samalla lähtöviestin nollataso, 4 ma. (Katso kohta mittaustoiminta). Valitse lukitusalueen ja lähtöviestin max.lämpötila (span), 20 ma. Lukitusalueen ylärajalla skaalataan myös lähtöviesti. Valinta on suoritettava riippumatta käytetäänkö lähtöviestiä. Näyttö voi lukittua min/max. (LO/HI) asettelujen välillä. Valitse kenttänäyttöjen kokonaismäärä, näyttölaitetta. 0 = ei kenttänäyttöjä käytössä. Kun valinta on tehty, paina uudestaan *-näppäintä. Kanavanäytön ollessa sammuneena, voit siirtyä eteenpäin nuoli-ylös-näppäimellä. Anturityypin valinta. Paina *-painiketta. Valitse jokainen mittauskanava erikseen (kanavanäyttö 1..4). SE ED x x Anturityypin valinta Numero 9=S-termoelementti Muut elementit: 5=(E), 6=(J), 7=(K), 8=(R), 10=T, 11=mV. Lisänäytön osoitenumero (1..4), esim. kanavalla 1 näytön no. 1. Valinta 0=ei lisänäyttöä käytössä valitulla kanavalla. OFF Pr Kirjoittimen valinta. Pr = on, käytössä. OFF = ei käytössä. Valitse nuolinäppäimillä näyttöön on tai off ja paina *-näppäintä. OFF PL Valitse käytetäänkö lähtöviestiä 4/20 ma. PL=on, käytössä OFF= ei, käytössä. Valitse nuolinäppäimillä näyttöön on tai off ja paina *-näppäintä. 8

9 ON CL Kellon käynnistys (nuolinäppäimillä.) ON=toiminnassa Valitse nuolinäppäimillä näyttöön on tai off ja paina *-näppäintä. OFF CL Kellon pysäytys (nuolinäppäimillä). OFF=ei toiminnassa Valitse nuolinäppäimillä näyttöön on tai off ja paina *-näppäintä. RES. Järjestelmän resetointi. Jos jokin oheislaite ei toimi, voit koettaa resetointia. Paina *-näppäintä, jos haluat resetoinnin. Kellon asetus Kellotoiminta tarvitaan, jos tulostin käytössä. XXXX YE. Vuosiluvun asetus. Valinta nuolinäppäimillä. Siirtyminen seuraavaan kohtaan *-näppäimellä. XX. YE..XX YE. Valitse vuosisadat nuoli-näppäimellä Valitse vuosikymmenet nuoli-näppäimellä XX. DA. Valitse kuukausi nuoli-näppäimellä. XX DA. Valitse päivä nuoli-näppäimellä XX. CL. Valitse tunnit nuoli-näppäimellä.xx CL. Valitse minuutit nuoli-näppäimellä Kellon asetusvalinnat käytössä vain, jos toinen sarjaportti on valittu printterikäyttöön. Poistuminen ohjelmointitilasta DONE LOAD P S Talleta muutokset P-näppäimellä. Talletuksessa näyttöön ilmestyy teksti DONE Muutosten talletus kestää muutaman sekunnin. Peruuta asettelu ja poistu tallettamatta asetteluja Poistuu tallettamatta uusia parametrejä LOAD ja DONE merkin jälkeen laite palautuu mittaustilaan ja toimii asetelujen mukaisesti. 9

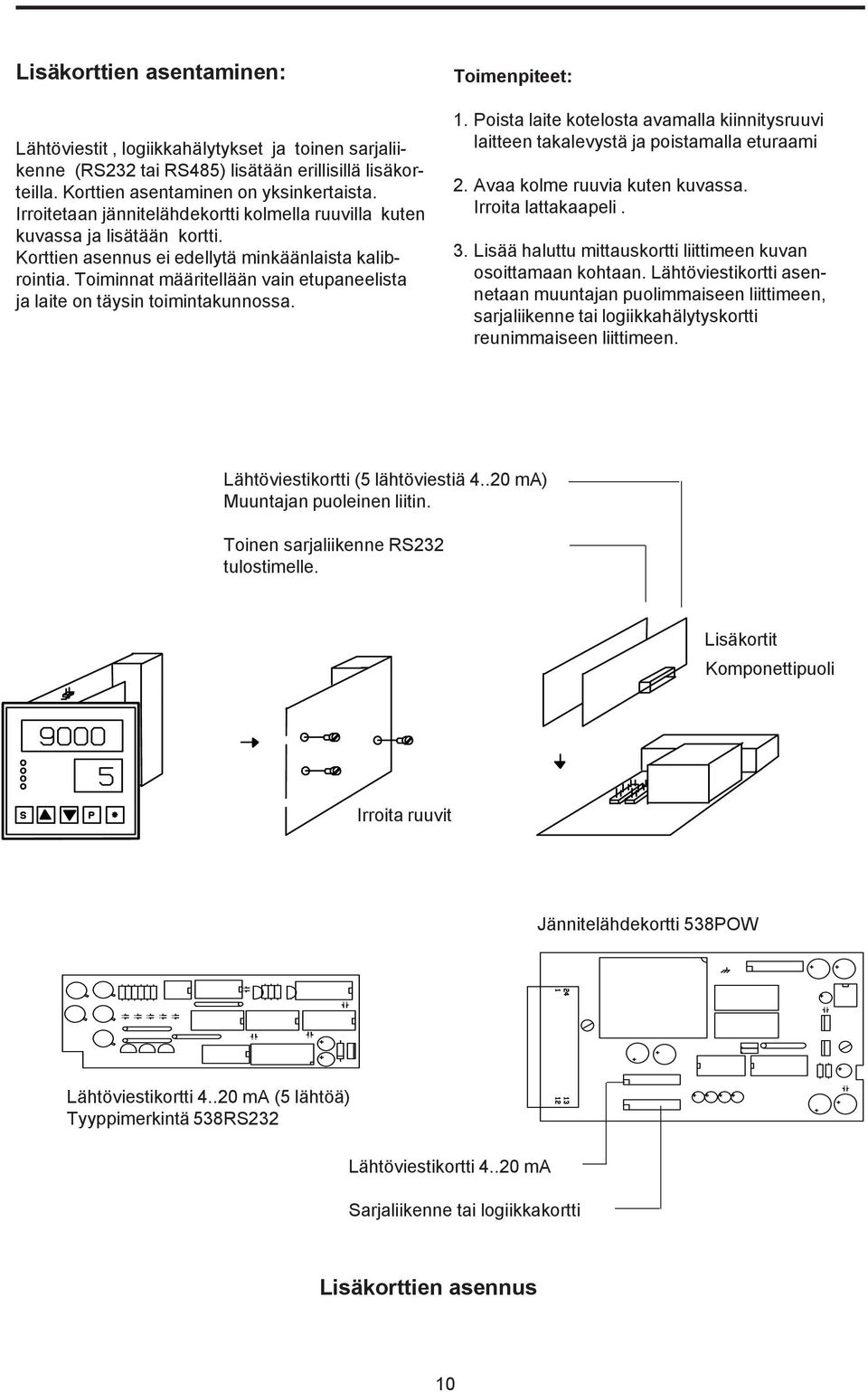

10 Lisäkorttien asentaminen: Lähtöviestit, logiikkahälytykset ja toinen sarjaliikenne (RS232 tai RS485) lisätään erillisillä lisäkorteilla. Korttien asentaminen on yksinkertaista. Irroitetaan jännitelähdekortti kolmella ruuvilla kuten kuvassa ja lisätään kortti. Korttien asennus ei edellytä minkäänlaista kalibrointia. Toiminnat määritellään vain etupaneelista ja laite on täysin toimintakunnossa. Toimenpiteet: 1. Poista laite kotelosta avamalla kiinnitysruuvi laitteen takalevystä ja poistamalla eturaami 2. Avaa kolme ruuvia kuten kuvassa. Irroita lattakaapeli. 3. Lisää haluttu mittauskortti liittimeen kuvan osoittamaan kohtaan. Lähtöviestikortti asennetaan muuntajan puolimmaiseen liittimeen, sarjaliikenne tai logiikkahälytyskortti reunimmaiseen liittimeen. Lähtöviestikortti (5 lähtöviestiä ma) Muuntajan puoleinen liitin. Toinen sarjaliikenne RS232 tulostimelle. Lisäkortit Komponettipuoli Irroita ruuvit Jännitelähdekortti 538POW Lähtöviestikortti ma (5 lähtöä) Tyyppimerkintä 538RS232 Lähtöviestikortti ma Sarjaliikenne tai logiikkakortti Lisäkorttien asennus 10

11 Kenttänäytöt 578D ja 1008D sarjaviestille: Riviliitinkytkentä: RS-232 RxD C TxD Verkkoliitäntä 230 VAC RS-485 B A 20 ma (virtasilmukka) -I +I Mittauskeskus 538-TIP kytketään kenttänäyttöihin sarjaliikenteellä RS-232 Sarjaviestikortin asennus Näytön pohjakortti Verkkoliitäntä Sarjaviestiliitin Sarjaviestikortti 11

12 Kenttänäyttöjen 578D ja 1008D ohjelmointi: Näyttölaitteen ohjelmointitilaan päästään piirilevyllä olevaa kolmea painiketta painamalla yhtäaikaa.. Vasemmanpuoleiset painikkeet (E ja T) toimivat numeroarvon muuttajina (suurempi/pienempi) ja *-painike hyväksyy muutokset ja toimii ohjelman siirtäjänä.eteenpäin. Jos näyttö ei toimi, varmistu että keskusyksikössä on valittu lisänäytön osoitenumero (Ed =1..4). Näyttö Poistuminen ohjelmointilasta CONF * dt da EC Siirry eteenpäin *-painikeella Datan lähetysmuoto 0 = ASCII merkkijono, ei kättelyä. Loppumerkki valittavissa (desimaali). 1 = ASCII merkkijono, nokeval kättely. Loppumerkki valittavissa ja osoite 0.. Valitse aina dt = 1, jos näyttö on kytketty nokeval-laitteisiin. Näyttölaitteen osoitteen valinta Valitse mittauskanavan mukaan 1..4 (valinta vain kun dt = 1). Loppumerkin valinta Valitse EC = 0 nokeval-laitteilla bd Valitse baudimäärä 0 = 300, 1 = 1200, 2 = 4800, 3 = 9600 baud CC Varattu erikoistoiminnoille. CONF END Valitse E tai T näppäimellä näyttöön teksti END ja poistu ohjelmasta tallettamalla asettelut *-näppäimellä. Tai alaoita uudestaan *-painikkeella Pohjalevy E T * Conf Merkkivalot E-painike kasvattaa numeroarvoa T-painike pienentää numeroarvoa *-painike (Enter) *-painike hyväksyy ohjelmakohdan valinnan 12

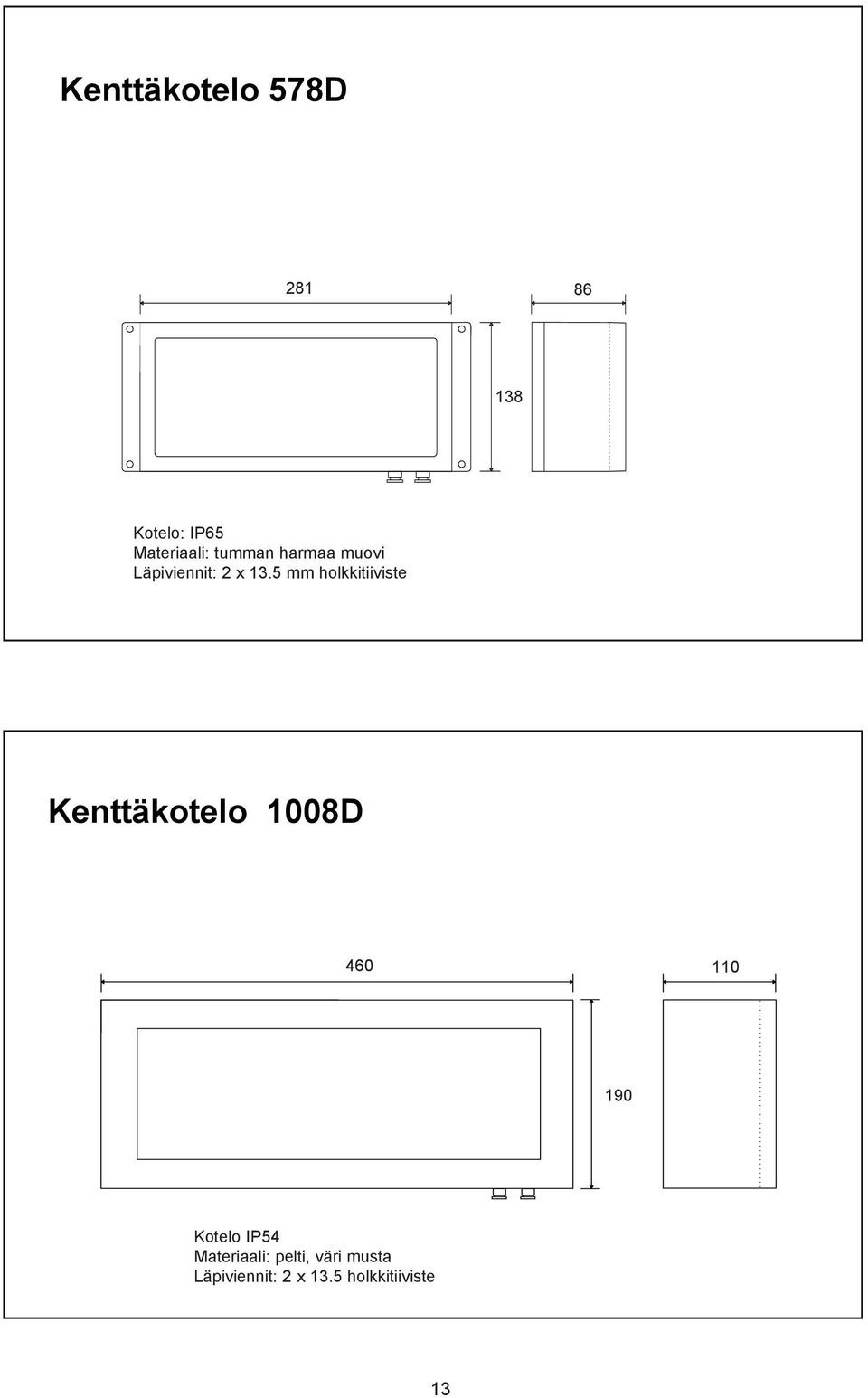

13 Kenttäkotelo 578D Kotelo: IP65 Materiaali: tumman harmaa muovi Läpiviennit: 2 x 13.5 mm holkkitiiviste Kenttäkotelo 1008D Kotelo IP54 Materiaali: pelti, väri musta Läpiviennit: 2 x 13.5 holkkitiiviste 13

14 Kentttänäyttö 57D: Valitse baudimääräksi 300 = valinta 0, kun käytössä on näyttölaite 538-TIP Lähettävän laitteen RxD-linja kytketään näyttölaitteen TxD riviliittimeen. Sarjaviesti RS232 keskusyksiköltä Valitse mittausaseman kanavanumero, 1..4 Baudimäärän valinta: TxD RxD Com N L Verkkoliitäntä 230 VAC Näyttökoko 57 mm Keskusyksikön kenttäkotelo

15 Ohjelmointitiedot: Tyyppi 538-TIP: Pos. Sarjanumero Pvm. Näyttö Arvo Tarkoitus Toiminnan kuvaus Hy Span Hi LO di Ch SE Ed Pr PL CL Hystereesi mittauksen hyväksynnälle Lukitusalue Lähtöviestin min. arvo (4 ma) Lähtöviestin max. arvo (20 ma) Lisänäyttöjen määrä Mittauskanavien määrä Mittausanturin tyyppi Ulkoisten näyttöjen määrä Kirjoitin käytössä =1, ei käytössä = 0 Lähtöviesti käytössä =1, ei = 0 Kello päällä =1, ei = 0 Tulostin: On käytössä Ei käytössä Identifiointinumero Identifiointinumeron vastaanotto: Data: Pariteetti: Nopeus: Loppumerkki: Kanavanumero: ASCII, 7bit Parillinen 1200 baud CR Kanavanumero lähetetään ensin (1..4) ja erotetaan identifiointinumerosta välilyönnillä. Muut tiedot: 15
