Nokeval. Käyttöohje. Ohjelmoitava viestimuunnin taajuuslähdöllä 6746B

Koko: px
Aloita esitys sivulta:

Download "Nokeval. Käyttöohje. Ohjelmoitava viestimuunnin taajuuslähdöllä 6746B 27.5.2004"

Transkriptio

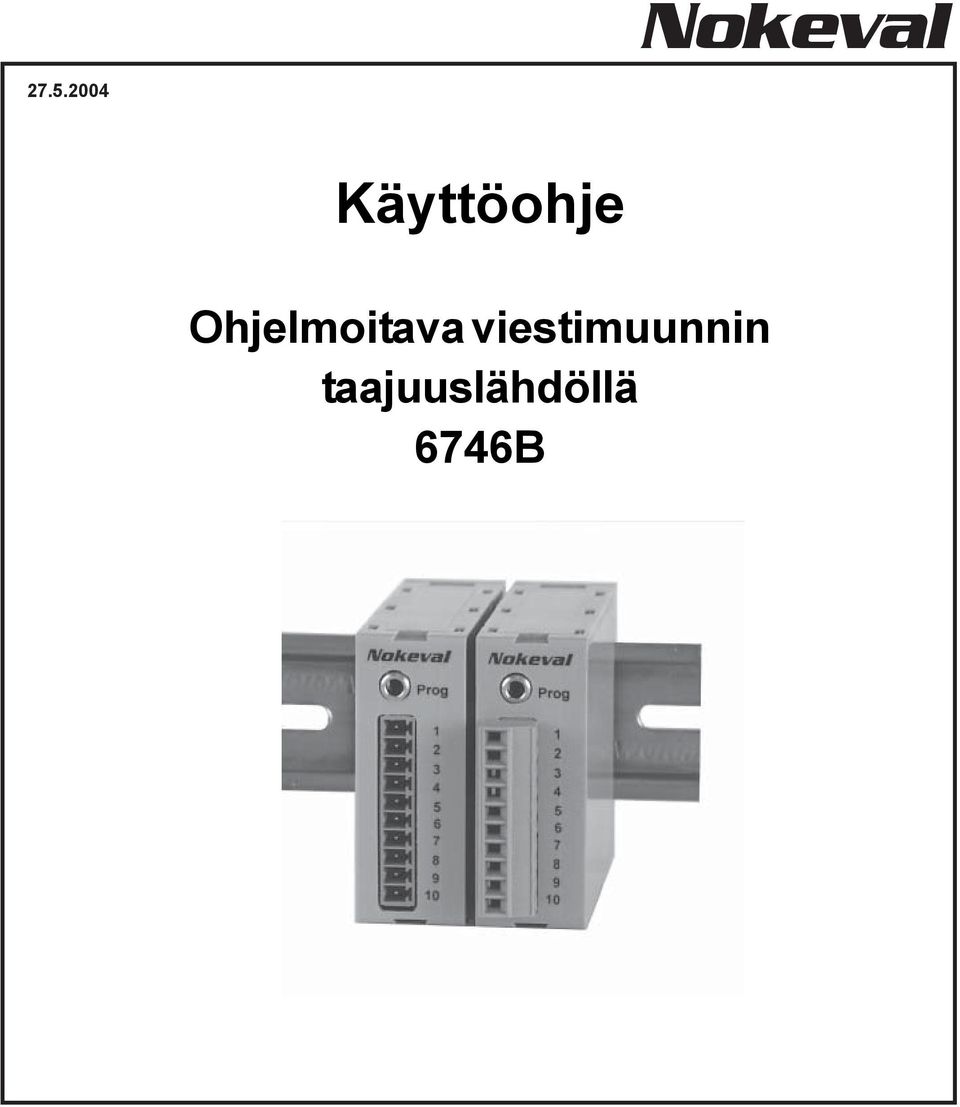

1 Nokeval Käyttöohje Ohjelmoitava viestimuunnin taajuuslähdöllä 676B 1

2 Ohjelmoitava viestimuunnin 676 Ohjelmointilaite 670 MekuWin konfigurointiohjelma PC:lle Tekniset tiedot: 670 Termoelementit: Yleiskuvaus: Lähettimen 676 rakenne Anturit DAC Ohjelmointipistoke Käyttöjännite 2 VDC Lähtöviesti 0..2, khz Anturi Koko alue Linearisointivirhe alueella: E C < 0.2 C C J C < 0.2 C C K... C < 0.2 C C (<1 C > 00 C) L C < 0. C C T C < 0.2 C C N C < 0.2 C C R C < 0. C C (<1 C < 00 C) S C < 0. C C (<1 C < 00 C) C (W) C < 0. C C (<0. C< 00 C) D (W) C < 0. C C (<1 C < 00 C) B C < 0. C C G (W) C < 0. C C (< C >1700 C) Alueen valinta vapaasti ohjelmoitavissa koko alueella Tarkkuus < 0,1 % suurimmasta alueesta Vertailulämpötilaero < 0.0 C / C Linjavastuksen vaikutus < 1 kω, ei vaikutusta Lähetin 676B on poikkeuksellisen monipuolinen viestimuunnin jossa on lähes kaikki yleisimmät anturitulot. Ohjelmointi on yksinkertaista PC:llä tai käsiohjelmointilaitteella 670. Lähettimen etupaneeliin on sijoitettu ohjelmointiliitin joka kytketään PC:n sarjaporttiin välikaapelilla POLRS22. Lähettimen suuri mittaustarkkuus saadaan 16 bitin analogiamuuntimella jonka lineaarisuus on < 0.00 % ja lähtöviestin muunnostarkkuus on 0.0 % ilman anturin linearisointivirhettä. Galvaaninen erotus on erityisen tärkeä termoelementeillä, mutta myös prosesiviesteillä voidaan estää potentiaalierot muihin mittauspiireihin. Lähtöviestinä on vapaasti skaalattava NPN tai PNPlähtö, jonka taajuus toimii aluella Hz. Lähetin on varustettu irroitettavilla riviliittimillä, joka nopeuttaa asennusta ja ohjelmointia. Lisäksi yksinkertainen ohjelmointi PC:llä tai käsiohjelmointilaitteella tekevät siitä yhden markkinoiden monipuolisimmista lähettimistä. Vastusanturit: Pt 0, Pt00, Pt00, Ni0 Mittausalueet C (Pt0, Pt00) C (Pt00) C (Ni0) Anturikytkentä tai johdin Max. linjavastus < 0 Ω /johdin Mittausvirta: 0, ma Tarkkuus: 0.0% alueesta Lineaarisuusvirhe < 0.1 C ( C) Anturivirheen korjaus Nollapisteen siirto ja kulmavirhe korjaus ohjelmoitavissa (span) Muut vastusanturit säätövastus 000 Ω, potentiometri 000 Ω mvtulot: Tarkkuus Lineaaruus Tuloresistanssi Prosessitulot: Tulovastus: Tarkkuus: Lineaarisuus IRanturit: Alue FK Alue 0FK Emissiokorjaus mv 0,02 % alueesta 0,01 % alueesta > MΩ ma,..20 ma, ma, 0.. V, 0.. V,...+V virtatulo Ω ja jännitetulo 1 MΩ 0.02% alueesta 0.01% alueesta Exergen FK (60 C) ja 0FK (220 C) C (linearisoitualue) C (linearisoitualue) Aseteltavissa PC:llä 2

3 Lähtöviesti: Lähtöviesti Hz, galvaanisesti erotettu Erotuskyky < 0.0 % alueesta Resoluutio 1/200 Anturikatkos ohjelmoitavissa 0 tai 2,6 khz Jännitetaso 0/1V PNP:llä, vapaa NPN:llä Kuormitus Max. 20 ma (1 kohm) Yleistiedot: Käyttöjännite 2 VDC, ±1 % Virran kulutus max. 0 ma Lämpötilan vaikutus <0.00 %/ C Galvaaninen erotus tulo/lähtö 00 VDC/ 1 min. Mittausten määrä mittausta/sek. ADmuunnin 16 bittiä Käyttölämpötilaalue C Varastointilämpötila C Kosteus 0..0 % Paino 0 g Riviliittimet Irroitettavat, 1. mm 2 Ohjelmointi: Konfigurointiohjelma Mekuwin, PC /Windows /, NT, Windows 2000 Liitäntä Sarjaviestikaapeli POLRS22 Käsiohjelmointilaite 670 Tilausohje: Tyyppimerkintä Lähetintyyppi Anturityyppi Mittausalue Lähdön taajuusalue 676B Pt0 0/600 0/200Hz Esim. 676BPt00/6000/0Hz: anturi: Pt0, mittausalue C, lähtöviesti 0..0 Hz Lähetin on vapaasti ohjelmoitavissa, mutta jos halutaan lähetin valmiiksi aseteltuna, se on tilattava edellä esitetyllä merkinnöillä. Lisävarusteet: Ohjelmointikaapeli POLRS22 Konfigurointiohjelma MekuWin Käsiohjelmointilaite 670 Riviliitinkytkennät Tuloviestit Pt0anturi or johdin* Termoelementti, mvtulot ja IRanturit ma ja jännitetulot johdinkytkentä vaatii jumpperiasetuksen piirilevyllä Potentiometri 000 ohm Säätövastus 000 ohm + 0/20 ma + 0/V + (Com) Käyttöjännite 2 VDC Lähtöviesti Mittakuvat NPNlähtö (passiivinen) Ylösvetovastus PUSHPULL lähtö (1V) 0/1V Irroitettavat riviliittimet <1. mm² Asennuskisko DIN 0022 (mm) Lähtöviestkytkennät 60. k +V PNPlähtö (aktiivinen, 1V) 0/1 V Tulossa alasvetovastus TTLlähtö 0/V Asetettava TTLjumperi kortilla

4 Asettelu PC:llä PCasettelua varten tarvitaan konfigurointiohjelma Mekuwin sekä ohjelmointikaapeli POLRS22. Kaapeli sisältää elektroniikkaa eikä sitä voi itse valmistaa. Valitse asetteluohjelmasta käyttämäsi portti, 600 bittiä sekunnissa, osoite 0 ja slot 0. Viestimuuntimessa on oltava käyttöjännite kytkettynä. Avaa yhteys, tee asettelut, paina lopuksi Savenappulaa ja katkaise yhteys ennen johtojen irrottamista. Asettelujen sisältö on esitetty tuonnempana. Käsiohjelmointilaitteella Kytke ohjelmointilaite viestimuuntimeen omalla kaapelillaan. Valitse yhteysparametreiksi 600 bittiä sekunnissa, osoite 0 ja slot 0. Avaa yhteys. Ohjelmointilaite on ensin monitorointitilassa ja näyttää mittaustuloksia. Confnappulasta pääsee säätämään asetteluja, joista kuvaus seuraavassa luvussa. Menupuu Asettelumenu on jaettu kolmeen osaan, Gen, In ja Outalimenuihin. Conf Gen In Out Genalimenu Out Lo Hi Fmax Mode Break Gen Code In Sensor Bip W Emis R0 Unit Lopass Slew Pullup Pts Mea1 Sca1 Mea2 Sca2 Genalimenussa on vain yksi asettelu, salasanan asetus Code. Jos salasana asetetaan, laitteen asetteluihin ei enää pääse käsiksi tietämättä salasanaa. Salasana koostuu kuudesta numerosta välillä 1, mutta kirjaimiakin voi käyttää, sillä ne muutetaan numeroiksi tietyllä tavalla. Inalimenu Inalimenussa on mittaamiseen ja sisääntuloon liittyviä asetteluja. Osa asetteluista on piilossa riippuen valitusta anturityypistä. Sensor Anturityypin valinta. mv Millivolttimittaus. Kykenee mittaamaan 00 mv jos Bipasetus on pois, tai ±0 mv jos päällä. Mittaustulos (Mea) saadaan millivoltteina. V Volttimittaus. Kykenee mittaamaan 0 V jos Bipasetus on pois, tai ± V jos päällä. Mittaustulos (Mea) saadaan voltteina. ma Virtamittaus. Kykenee mittaamaan 020 ma jos Bipasetus on pois, tai ±20 ma jos päällä. Mittaustulos (Mea) saadaan milliampeereina. 20mA Virtamittaus. Mittaa 020 ma, mutta jos Pullupasetus on päällä, tulkitsee <2 ma virran vikatilanteeksi ja lähtöviesti menee vikatilaan (ks Out\Break). Mittaustulos saadaan milliampeereina. TcB TcT Termoelementtitulot. Laitteessa on aina sisäinen kylmänpään kompensointi käytössä. Ktyypillä on valittavana kaksi aluetta, laajempi TcK ( +170 C) ja tarkempi TcKn (0 +0 C). Termoelementeillä voi soveltaa infrapunaantureille tarkoitettua emissiivisyyskorjausmahdollisuutta Emis. Arvon pienentäminen normaaliarvosta 1 herkistää tuloa. E, E0 Exergenin Ktyypin infrapunatermoparit F ja 0 F. Linearisointikäyrät tehty Exergenejä varten. Mittaustulosta voi korjata Emisasetuksella kohteen pinnan mukaan. ohm Resistanssimittaus, esim 2johdinpotikka. Wasetuksella valitaan, onko vai johdinkytkentä. Tulos saadaan ohmeina. Pt, Ni Vastusanturit. Wasetuksella valitaan tai johdinkytkentä. R0asetukseen kirjoitetaan anturin nimellisresistanssi eli resistanssi 0 C lämpötilassa. Pt0:lla tämä on 0 ja Pt00:lla 00 jne. Pot Kolmijohdinpotentiometri jännitteenjakokytkennässä. Viestimuunnin syöttää potikan päihin jännitteen ja mittaa liu'un jännitteen. Mittaustulos on näiden suhde prosenteissa 0 0. Bip Kaksipuolisen mittauksen valinta. Mahdollistaa mv, V ja matuloilla myös negatiivisen signaalin mittauksen,

5 mutta huonontaa hieman resoluutiota. W Nelijohtimisen resistanssimittauksen valinta (päällä). Nelijohdinmittausta käytettäessä on mittakortilla käännettävä jumpperi (ks kuva vierssä), jonka jälkeen V tulo ei enää toimi. Emis Emissiivisyyskorjaus termopareille ja infrapunatermopareille. Perusarvo 1 = ei korjausta. Arvon pienentäminen vahvistaa mittaustulosta suhteessa ympäristön lämpötilaan kompensoidakseen kohteen huonon emissiivisyyden tai anturin heikon kosketuksen kohteeseensa. Kunnollinen toiminta edellyttää, että viestimuunnin on samassa lämpötilassa kuin mittauskohteen ympäristö. R0 Vastusanturien nimellisresistanssi 0 C:ssä, esim Pt0:lla 0. Jos anturissa on ilmoitettu sen tarkka resistanssi 0 C:ssä (esim 0.0 ohm), se voidaan syöttää tähän ja anturivirhe poistuu. Unit Yksikkömuunnos lämpötilatuloilla C tai F. Lopass Alipäästösuodatin vaimentaa mittaustuloksen heilahteluja. Aseta aikavakio (6% askelmuutoksesta) sekunteina. 0=ei suodatusta, 1=normaali suodatus. Slew Muutosnopeuden rajoitin. Mittaustulos ei voi muuttua tähän asetettua arvoa enempää kerralla ylös eikä alas. Muutos tapahtuu joka mittauskierroksella, noin kertaa sekunnissa. Vaimentaa häiriöpiikkejä hitaissa prosesseissa. Pullup Anturijohtimien katkostunnustelun kytkentä. Jos päällä, viestimuunnin syöttää anturijohtimiin ajoittain heikon virran nähdäkseen ovatko johtimet ja anturi kunnossa. Elleivät ole, lähtöviesti menee vikatilaan (ks Out\Break). Vastusanturien katkeaminen havaitaan ilman Pulluptoimintaakin. Pts Linearisointipisteiden määrän valinta. 0=ei linearisointia/skaalausta. 1 = yhden pisteen offsetkorjaus. Anna Mea1arvoksi viestimuuntimen virheellinen mittausarvo (Mea) ja Sca1 arvoksi korjattu (Sca), ja muunnin korjaa tulevat mittaukset sen mukaan. 2 = useamman pisteen skaalaus/linearisointi. Syötä raa'at mittausarvot Meakohtiin ja niitä vastaavat skaalatut arvot (haluamissasi yksiköissä) vastaaviin Scakohtiin. Pisteiden välillä käytetään lineaarista interpolointia. Meaarvojen on oltava nousevassa järjestyksessä, siis pienin ensin! Jännitetulon ( V) ja vastusmittauksen johdinkytkennän valinta mittauskortilla Mittauskortin jumpperivalinta 2 1 Lo = lukema (Sca), jolla taajuus on 0 Hz. Hi = lukema, jolla taajuus on Fmax Hz. Fmax = maksimitaajuus (voidaan valita 1200 Hz). Mode = rajoitus: Jos limit, taajuus ei voi ylittää Fmax. Break = vikatilan toiminta, meneekö lähtö 0 Hz:iin vai maksimiin. Monitorointi ja simulointi Asetteluohjelman/laitteen monitorointitoiminnolla voidaan katsella kolmea asiaa: Mea = skaalaamaton suodatettu mittaustulos Sca = skaalattu mittaustulos (MeaScapareilla skaalattu) Out = lähtöviestin taajuus Hz Lisäksi laitteessa on yksi vikailmoitus (Diag): Wbk = anturijohdin poikki 12 = Vjännitetulo 0V (tehdasasetus) 2 = johdinkytkentä (vastusmittaus) Viestimuuntimella voidaan myös simuloida erilaisia lukemia ja katsoa, miten lähtöviesti ja muu jäsjestelmä reagoivat. Anna ohjelmointilaitteella Lockkomento (Mekuwinissä Lnappula ja 670:ssä Shift>) Mea tai Scakohdalle monitoroinnissa ja kirjoita simuloitava arvo. Freetoiminta palauttaa normaalin toiminnan. Outalimenu Outalimenussa asetellaan taajuuslähtöviestin toiminta.

6 Mea Sca mv C A/Dmuunnos Anturiprosessointi Suodatukset Käyttäjän skaalaus Lähtöviesti Toiminnan kuvaus Anturista mitatulle jännitteelle, virralle tai resistanssille tehdään valitun anturin mukainen anturiprosessointi. mv/ ma/ohmtuloilla ei tehdä mitään, mutta lämpötilatuloilla mittaustuloksista lasketaan lämpötila. Tämän jälkeen tulokseen sovelletaan Lopass ja Slewsuodattimia. Suodatettu lukema on nähtävissä Monitortoiminnon Meakohdassa. Käyttäjä voi korjata, skaalata ja linearisoida lukemaa halutessaan aina pisteeseen asti. Inalimenun Ptsasetuksella valitaan haluttu korjauspisteiden määrä, ja Mea ja Scakohtiin kirjoitetaan pisteet. Mittaustulos voidaan näillä toiminnoilla muuttaa esittämään "insinööriyksiköissä" sitä lukemaa, jota mittaus todellisuudessa edustaa. Korjattu/skaalattu lukema näkyy monitoroinnin Scakohdassa. Lähtöviesti muodostetaan skaalatusta lukemasta antamalla 0 Hz ja haluttua maksimitaajuutta (Fmax) vastaavat skaalatut lukemat Outmenun Lo ja Hikohtiin. 6

7 7

8 Nokeval Oy Yrittäjäkatu NOKIA Puh Fax
