1 (1) DVD Recorder Käyttöohjeet Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: RDR-HX680/HX780/HX Sony Corporation

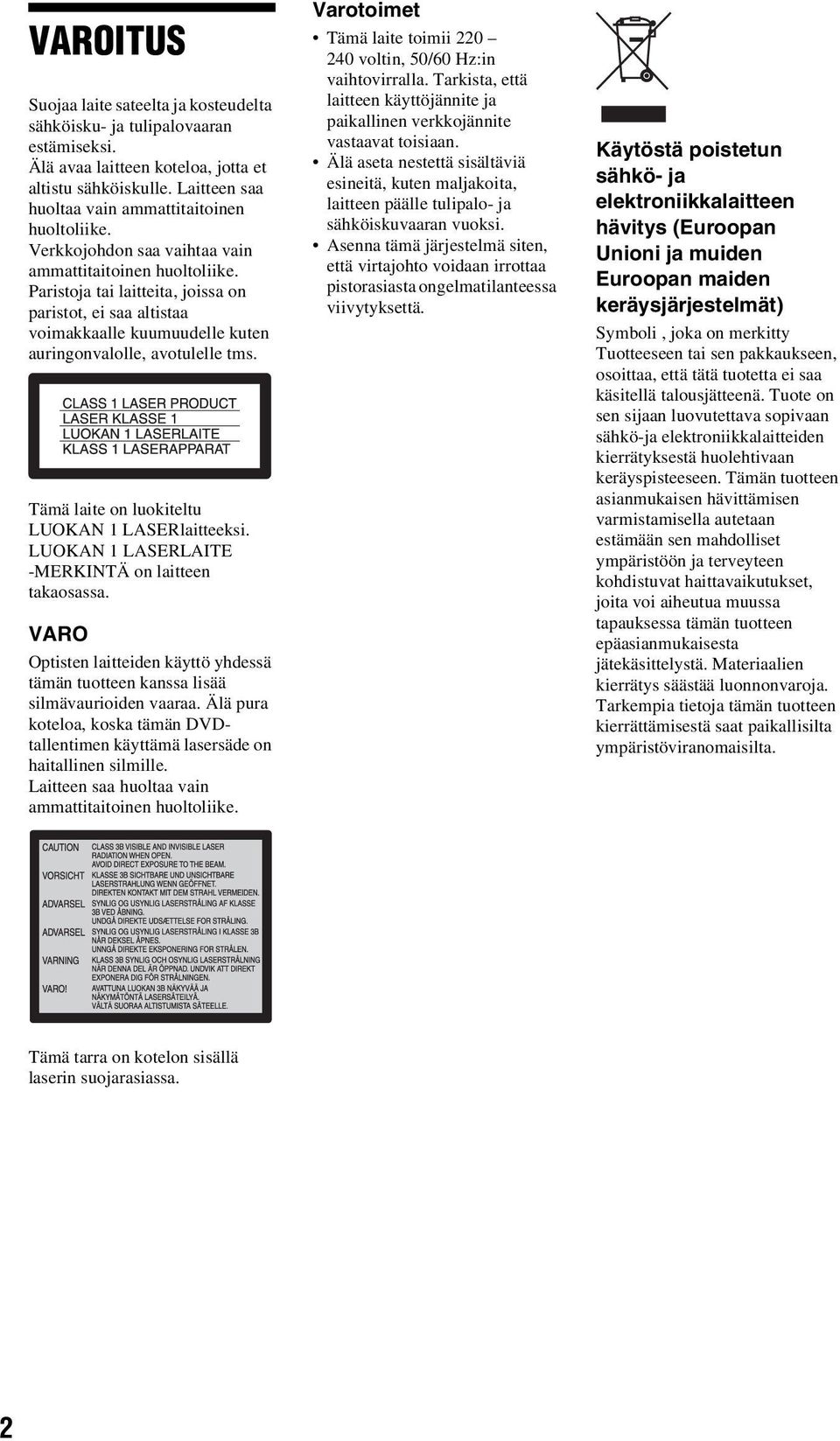

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Paristoja tai laitteita, joissa on paristot, ei saa altistaa voimakkaalle kuumuudelle kuten auringonvalolle, avotulelle tms. Tämä laite on luokiteltu LUOKAN 1 LASERlaitteeksi. LUOKAN 1 LASERLAITE -MERKINTÄ on laitteen takaosassa. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Älä pura koteloa, koska tämän DVDtallentimen käyttämä lasersäde on haitallinen silmille. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Varotoimet Tämä laite toimii voltin, 50/60 Hz:in vaihtovirralla. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä järjestelmä siten, että virtajohto voidaan irrottaa pistorasiasta ongelmatilanteessa viivytyksettä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Tämä tarra on kotelon sisällä laserin suojarasiassa. 2

3 Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Tämän tuotteen valmistaja on Sony Corporation, Konan Minato-ku Tokyo, Japani. Tuotteen EMC ja turvallisuus hyväksyjä on is Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Turvallisuus Jos koteloon joutuu kiinteä esine tai nestettä, irrota tallennin pistorasiasta ja tarkistuta se huoltoliikkeessä ennen käytön jatkamista. Kovalevyasema Kovalevyllä on suuri tallennustiheys, minkä ansiosta sille voidaan tallentaa paljon ja kirjoitetut tiedot ovat nopeasti saatavilla. Se vioittuu kuitenkin helposti iskusta, tärinästä ja pölystä ja se tulee pitää loitolla magneeteista. Noudata seuraavia varotoimenpiteitä välttyäksesi tärkeiden tietojen menetykseltä. Älä kolhi tallenninta. Älä sijoita tallenninta värisevään paikkaan äläkä epävakaalle alustalle. Älä sijoita tallenninta kuumalle pinnalle kuten videonauhurin tai vahvistimen (vastaanottimen) päälle. Älä käytä tallenninta tiloissa, joissa lämpötila vaihtelee voimakkaasti (lämpötilavaihtelun oltava alle 10 C/tunti). Älä siirrä tallenninta virtajohdon ollessa kytkettynä. Älä irrota virtajohtoa, kun virta on päällä. Kun irrotat virtajohdon pistorasiasta, katkaise virta ja varmista, että kovalevy ei käy (kello on näkynyt etupaneelin näytössä vähintään 30 sekuntia ja kaikki tallennus- ja kopiointi on päättynyt). Älä siirrä tallenninta minuuttiin irrotettuasi sen pistorasiasta.,jatkuu 3

4 Älä vaihda äläkä päivitä kovalevyä itse, koska tämä voi aiheuttaa vian. Jos kovalevy ei toimi oikein, tietoja ei voi palauttaa. Kovalevyasema on vain tilapäinen tallennusmuoto. Kovalevyaseman korjaaminen Kovalevyaseman sisällön voi tarkistaa virhetoiminnon tai muutostyön aikaisen korjauksen tai tutkimuksen yhteydessä. Sony ei kuitenkaan tee varmuuskopiota eikä tallenna sisältöä. Jos kovalevy on alustettava tai korvattava uudella, tämä on tehtävä Sonyn valvonnassa. Kovalevyn kaikki tiedot pyyhkiytyvät mukaan lukien tekijänoikeuksia rikkovat tiedot. Virtalähteet Tallennin on kytkettynä verkkovirtaan niin kauan kuin se on liitettynä pistorasiaan, vaikka tallennin sammutettaisiin virtakytkimestä. Jos tallenninta ei aiota käyttää pitkään aikaan, irrota tallennin pistorasiasta. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita tallennin paikkaan, jossa on riittävä ilmanvaihto estääksesi lämmön kertymisen tallentimeen. Älä sijoita tallenninta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä sijoita tallenninta suljettuun tilaan kuten kirjahyllyyn. Älä sijoita tallenninta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita tallenninta vinoon asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Pidä tallennin ja levyt loitolla laitteista, joissa on voimakas magneetti kuten mikroaaltouuneista ja isoista kaiuttimista. Älä laita tallentimen päälle raskaita esineitä. Tallentaminen Tee koetallennus ennen varsinaisen tallennuksen tekemistä. Menetettyjen tallenteiden korvaaminen Sony ei ole vastuussa menetetyistä tallenteista eikä menetyksistä eikä korvaa niitä, ei myöskään siinä tapauksessa, että tallennus epäonnistuu laitteen virhetoiminnosta johtuen tai jos tallenne menetetään tai se vioittuu laitteen virhetoiminnosta tai korjaamisesta johtuen. Sony ei missään olosuhteissa säilytä, palauta eikä kopioi tallennettua sisältöä. Tekijänoikeudet Televisio-ohjelmat, filmit, videonauhat, levyt ja muu materiaali voi olla tekijänoikeuksin suojattua. Tällaisen materiaalin luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tämän tallentimen käyttäminen kaapelitelevisiolähetysten tallentamiseen voi edellyttää kaapelitelevision lähettäjän ja/tai ohjelman omistajan lupaa. Tämä tuote sisältää Yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovision:n lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision:n antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty. Tämä tuote sisältää NEC Corporationin lisensoimia FontAvenue -fontteja. FontAvenue on NEC Corporationin rekisteröity tavaramerkki. ja x-application ovat Sony Corporationin tavaramerkkejä. Kopioinninestotoiminto Koska tallentimessa on kopioinninestotoiminto, ulkoisesta virittimestä (ei kuulu varusteisiin) vastaanotetut ohjelmat voivat sisältää kopioinninestosignaalin (kopioinninestotoiminto), joka signaalin tyypistä riippuen voi estää ohjelman tallentamisen. TÄRKEÄ HUOMAUTUS Varoitus: Tämä tallennin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman kauan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt projektiotelevisiot ovat erityisen herkkiä tälle. Jos tallentimen käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyn jälleenmyyjään. 4

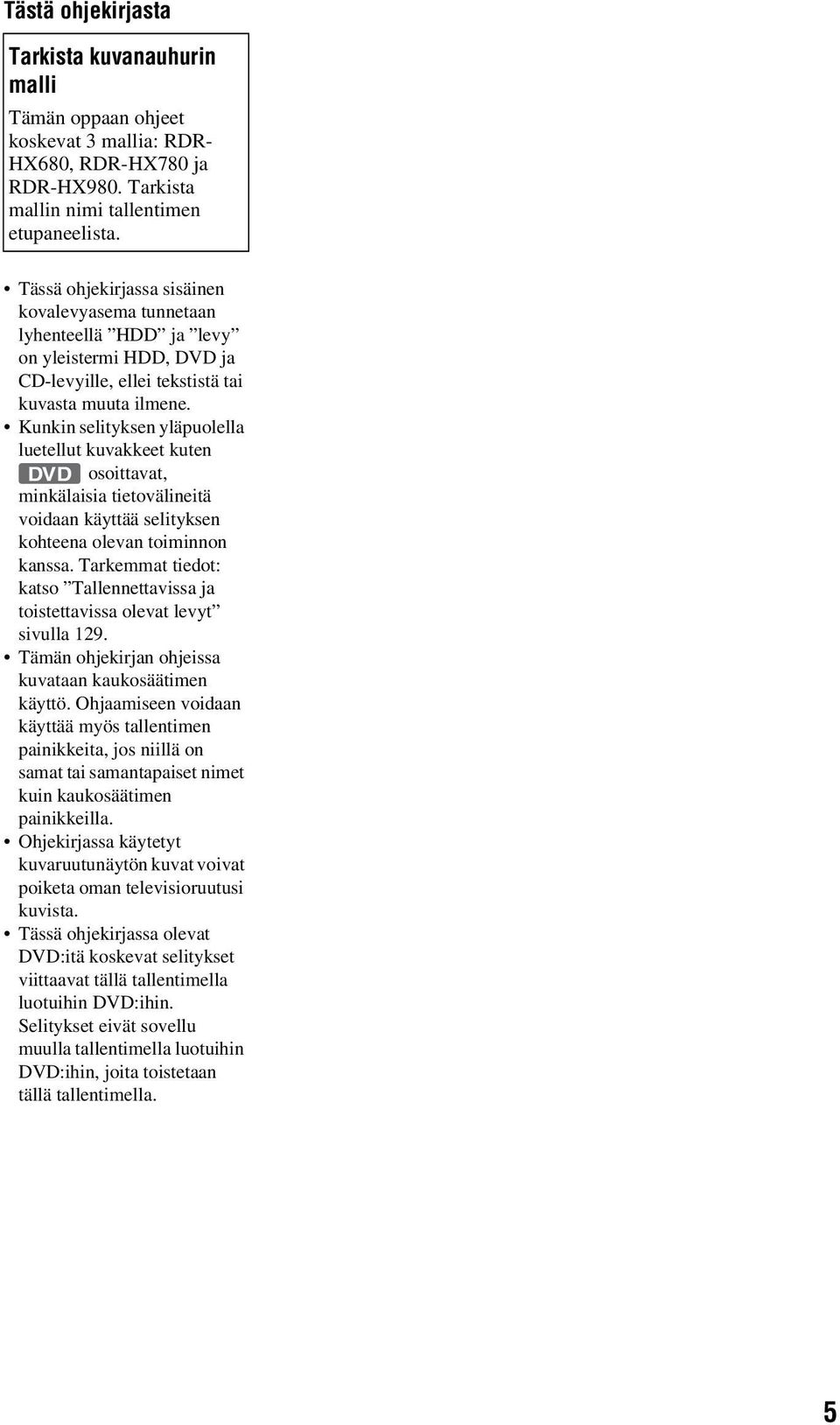

5 Tästä ohjekirjasta Tarkista kuvanauhurin malli Tämän oppaan ohjeet koskevat 3 mallia: RDR- HX680, RDR-HX780 ja RDR-HX980. Tarkista mallin nimi tallentimen etupaneelista. Tässä ohjekirjassa sisäinen kovalevyasema tunnetaan lyhenteellä HDD ja levy on yleistermi HDD, DVD ja CD-levyille, ellei tekstistä tai kuvasta muuta ilmene. Kunkin selityksen yläpuolella luetellut kuvakkeet kuten DVD osoittavat, minkälaisia tietovälineitä voidaan käyttää selityksen kohteena olevan toiminnon kanssa. Tarkemmat tiedot: katso Tallennettavissa ja toistettavissa olevat levyt sivulla 129. Tämän ohjekirjan ohjeissa kuvataan kaukosäätimen käyttö. Ohjaamiseen voidaan käyttää myös tallentimen painikkeita, jos niillä on samat tai samantapaiset nimet kuin kaukosäätimen painikkeilla. Ohjekirjassa käytetyt kuvaruutunäytön kuvat voivat poiketa oman televisioruutusi kuvista. Tässä ohjekirjassa olevat DVD:itä koskevat selitykset viittaavat tällä tallentimella luotuihin DVD:ihin. Selitykset eivät sovellu muulla tallentimella luotuihin DVD:ihin, joita toistetaan tällä tallentimella. 5

6 Sisällysluettelo VAROITUS Varotoimet Osien ja säätimien opas Kytkennät ja asetukset Tallentimen kytkeminen Vaihe 1: Antennijohdon liittäminen Vaihe 2: Videojohtojen/HDMI-johdon liittäminen Tietoja SMARTLINK-ominaisuuksista (vain SCART-liitännät) Tietoja BRAVIA Sync -ominaisuuden HDMI-Ohjaus -toiminnoista (vain HDMI-liitännät) Vaihe 3: Äänijohtojen/HDMI-johdon liittäminen Vaihe 4: Virtajohdon liittäminen Vaihe 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Jos sinulla on Sony DVD-soitin tai useampia Sony DVD-tallentimia Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Vaihe 6: Pika-asetus Videonauhurin tai vastaavan laitteen liittäminen Liittäminen LINE 1/DECODER -liittimeen Liittäminen etupaneelin LINE 2 IN -liittimiin Liittäminen satelliitti- tai digitaaliseen virittimeen Ulkoisen dekooderin liittäminen Dekooderin liittäminen Ulkoisen dekooderin (analoginen maksutelevisio-/ Canal Plus -dekooderi) ohjelmapaikkojen asetus Seitsemän perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen Ohjelman tallentaminen Levyn tilan tarkistaminen tallennuksen aikana Tallennetun ohjelman toistaminen (Nimikelista) Toistoajan ja toistotietojen näyttäminen Tallennetun ohjelman nimen muuttaminen Levyn nimeäminen ja suojaaminen Levyn nimeäminen Levyn suojaaminen Levyn toistaminen muilla DVD-laitteilla (Viimeistele) Levyn viimeistelyn poistaminen Levyn alustaminen uudelleen

7 Tallentaminen Ajastintallennus Pika-ajastintoiminnon käyttäminen Stereofonisten ja kaksikielisten ohjelmien tallennus Jaksojen luominen nimikkeelle Ajastinasetusten tarkistaminen/muuttaminen/peruuttaminen (Ajastinluettelo) Tallennus liitetyltä laitteelta Tallennus liitetyltä laitteelta ajastimen kanssa (Synkronoitu tallennus) Tallentaminen liitetyltä laitteelta ilman ajastinta Toisto Toistaminen Toiston valinnat Tietyn osan toistaminen jatkuvasti (A-B-toisto) Uudelleentoisto (Jatkuva toisto) Oman ohjelman luominen (Ohjelma) Toistotoimintojen lisäasetukset TV-lähetyksen keskeyttäminen (TV kesk./pause Live TV) Toistaminen tallennettavan ohjelman alusta alkaen (Ajansiirto) Aiemman tallennuksen toistaminen samalla kun tehdään uutta (Samanaikainen tallennus ja toisto) Ajan/nimikkeen/jakson/raidan tms. haku Pyyhkiminen ja editointi Ennen editointia Nimikkeen pyyhkiminen ja editoiminen Useiden nimikkeiden editointi (Monitila) Nimikkeen osan pyyhkiminen (Pyyhi A-B) Nimikkeen jakaminen (Jaa) Jakson pyyhkiminen ja editointi Jakson jakaminen (Jaa) Jakson pyyhkiminen (Poista) Useiden jaksojen yhdistäminen (Yhdistä) Toistoluettelon luominen ja editoiminen Toistoluettelon nimikkeen siirtäminen (Siirrä) Useiden toistoluettelon nimikkeiden yhdistäminen (Yhdistä) Toistoluettelon nimikkeen jakaminen (Jaa) Jakson siirtäminen (Siirrä) Kopiointi (HDD y DVD) Ennen kopiointia HDD/DVD DUB Kopiointi kopiointiluettelon avulla Varmuuskopiolevyn tekeminen (DVD-varmuusk.) ,jatkuu 7

8 HDD-videokamerakopiointi Ennen HDD-videokamerakopiointia Valmistautuminen HDD-videokamerakopiointiin Pikakopiointi HDD-videokamerasta (ONE-TOUCH DUB) Kopiointi HDD-videokamerasta kuvaruutunäyttöä käyttäen (HDD-kameran kopiointi) DV-videokamerakopiointi Ennen DV-videokamerakopiointia Valmistautuminen DV-videokamerakopiointiin Koko DV-muotoisen nauhan kopiointi (DV-pikakopiointi) Valittujen kohtausten kopiointi (Manuaalinen DV-kopiointi) Toistaminen DV-videokamerasta Musiikkijukeboksi Tietoja Jukeboksista Jukeboksin käytön valmistelu USB-laitteen liittäminen Raitojen tai albumien kopiointi (USB t HDD) Ääniraitojen kopiointi (DISC t HDD) Raitojen tai albumien kopiointi kiintolevylle (HDD y HDD) Ääniraitojen toistaminen Jukeboksia/USB-laitetta käyttäen Ääniraitojen lisääminen toistoluetteloon (vain HDD) Toiston valinnat Uudelleentoisto (Jatkuva toisto) Oman ohjelman luominen (Ohjelma) (vain USB-laite) Musiikkijukeboksin ääniraitojen hallinta (vain HDD) Valokuva-albumi Valokuva-albumi -toiminto Valokuva-albumi -toiminnon käytön valmistelu USB-laitteen liittäminen JPEG-kuvatiedostojen kopiointi kiintolevylle (DISC/USB t HDD) Kaikkien JPEG-kuvatiedostojen kopiointi liitetystä USB-laitteesta (USB t DVD-RW/DVD-R) Kiintolevyn JPEG-kuvatiedostojen tai albumien kopiointi (HDD y HDD) JPEG-kuva-albumien kopiointi levylle (HDD t DVD-RW/DVD-R) JPEG-kuvatiedostojen kopiointi levylle (HDD t DVD-RW/DVD-R) Valokuva-albumi -luettelon käyttäminen Diaesityksen toistaminen Haluttua musiikkia ja kuvatehosteita sisältävän diaesityksen luominen (x-pict Story) (vain HDD) JPEG-kuvatiedostojen hallinta kiintolevyllä JPEG-kuvatiedostojen tulostus

9 Asetukset ja säädöt Kuvanlaadun säätäminen Asetusvalikkojen käyttö Levyn asetukset (Levyn asetukset) Tallentimen asetukset (Perus) Antennivastaanoton asetukset (Viritin) Videoasetukset (Videotulo/läht) Äänen tuloasetukset (Audiotulo) Äänen lähtöasetukset (Audiolähtö) Kieliasetukset (Kieli) Tallennusasetukset (Tallennus) Toistoasetukset (Toisto) HDMI-asetukset (HDMI-lähtö) Muut asetukset (Asetukset) Muut asetukset (Asetukset 2) Lisätietoja Vianetsintä Tallentimen palauttaminen alkutilaan Tallennettavissa ja toistettavissa olevat levyt Toistettavissa olevat levyt Tietoja tallennus-/kopiointitilasta Kielikoodien luettelo Maa-/aluekoodi Huomautuksia tästä tallentimesta Huomautuksia MP3-audiokappaleista, JPEG-kuvatiedostoista, DivX-videotiedostoista ja i.linkistä Tekniset tiedot Hakemisto

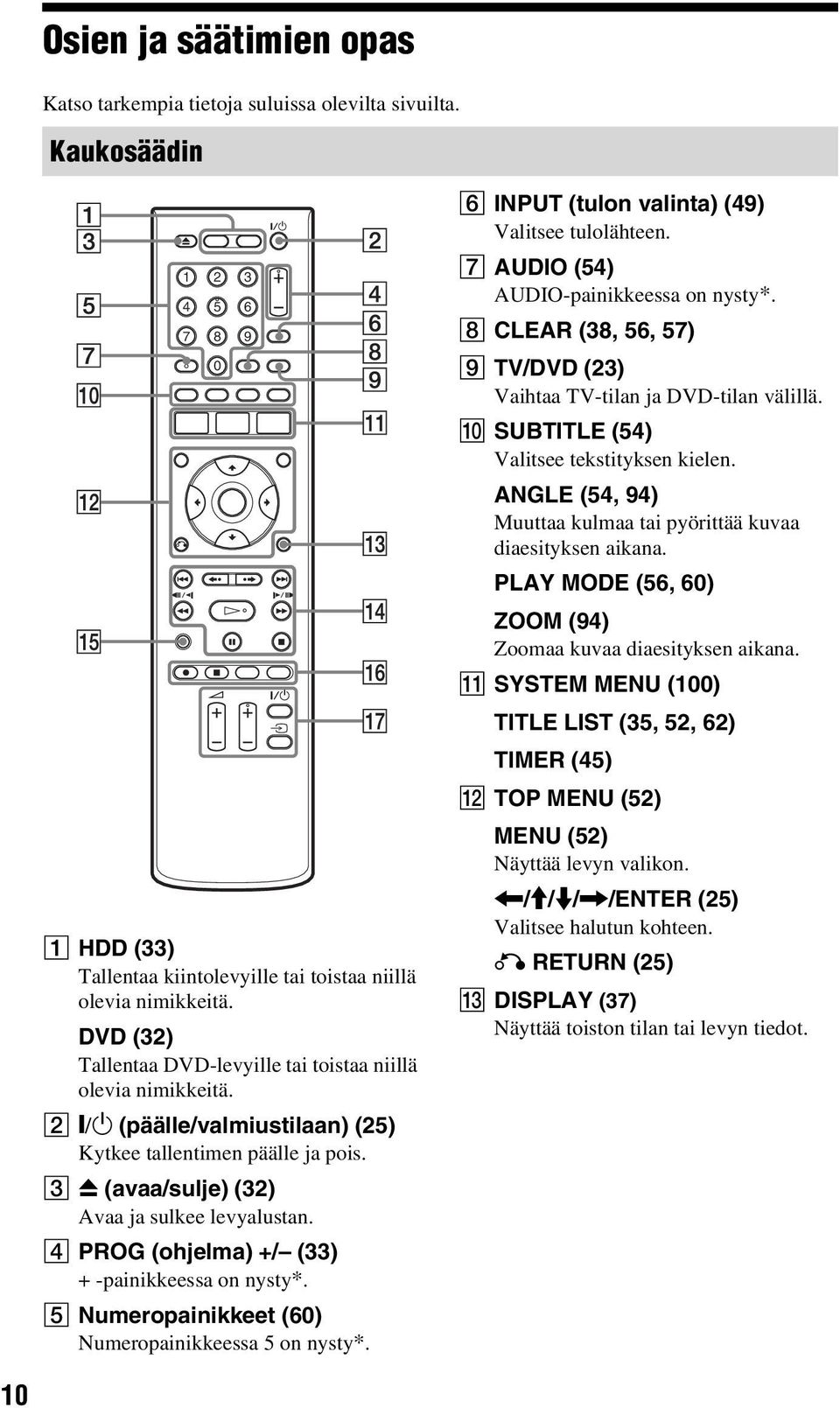

10 Osien ja säätimien opas Katso tarkempia tietoja suluissa olevilta sivuilta. Kaukosäädin A HDD (33) Tallentaa kiintolevyille tai toistaa niillä olevia nimikkeitä. DVD (32) Tallentaa DVD-levyille tai toistaa niillä olevia nimikkeitä. B [/1 (päälle/valmiustilaan) (25) Kytkee tallentimen päälle ja pois. C Z (avaa/sulje) (32) Avaa ja sulkee levyalustan. D PROG (ohjelma) +/ (33) + -painikkeessa on nysty*. E Numeropainikkeet (60) Numeropainikkeessa 5 on nysty*. F INPUT (tulon valinta) (49) Valitsee tulolähteen. G AUDIO (54) AUDIO-painikkeessa on nysty*. H CLEAR (38, 56, 57) I TV/DVD (23) Vaihtaa TV-tilan ja DVD-tilan välillä. J SUBTITLE (54) Valitsee tekstityksen kielen. ANGLE (54, 94) Muuttaa kulmaa tai pyörittää kuvaa diaesityksen aikana. PLAY MODE (56, 60) ZOOM (94) Zoomaa kuvaa diaesityksen aikana. K SYSTEM MENU (100) TITLE LIST (35, 52, 62) TIMER (45) L TOP MENU (52) MENU (52) Näyttää levyn valikon. </M/m/,/ENTER (25) Valitsee halutun kohteen. O RETURN (25) M DISPLAY (37) Näyttää toiston tilan tai levyn tiedot. 10

11 N./> (edellinen/seuraava) (54, 85) / (välitön uudelleentoisto/välitön kelaus eteenpäin) (54) mc / CM (haku/ hidastettu/pysäytetty kuva) (54, 85) H (toisto) (52, 94) X (tauko) (33, 54, 85, 94) x (pysäytys) (52, 84, 94) H -painikkeessa on nysty*. O TV PAUSE (58) P z REC (33) x REC STOP (33) HDD/DVD DUB (69) Aloittaa toistettavana olevan nimikkeen kopioinnin tai peruuttaa kopioinnin. REC MODE (33) Valitsee tallennusmuodon. Q TV [/1 (päälle/valmiustilaan) (23) TV t (tulon valinta) (23) TV 2 (äänenvoimakkuus) +/ (23) TV PROG (ohjelma) +/ (23) + -painikkeessa on nysty*. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta.,jatkuu 11

12 Etupaneeli A [/1 (päälle/valmiustilaan) (25) Kytkee tallentimen päälle ja pois. B (kaukosäädin) (23) C Levyalusta (32) D Etupaneelin näyttö (13) E Z (avaa/sulje) (32) Avaa ja sulkee levyalustan. F N (toisto) (52, 94) N -painikkeessa on nysty*. G x (pysäytys) (52, 84, 94) H z REC (33) I HDD (33) Tallentaa kiintolevyille tai toistaa niillä olevia nimikkeitä. HDD-merkkivalo palaa, kun HDD on valittuna. DVD (32) Tallentaa DVD-levyille tai toistaa niillä olevia nimikkeitä. DVD-merkkivalo palaa, kun DVD on valittuna. J x REC STOP (33) K PROGRAM +/ (33) + -painikkeessa on nysty*. L INPUT (tulon valinta) (49) Valitsee tulolähteen. M LINE 2 IN (S VIDEO/VIDEO/ L(MONO) AUDIO R) -liittimet (28) Liitä videonauhuri tai vastaava tallennusväline näihin liittimiin. N ONE-TOUCH DUB (76, 80) Aloittaa kopioinnin liitettynä olevasta digitaalisesta videokamerasta. O DV IN -liitin (78) Liitä DV-videokamera tähän liittimeen. P USB-liitin (tyyppi A) (82, 88) Liitä USB-väline tähän liittimeen. Q PictBridge USB -liitin (tyyppi B) (98) Liitä PictBridge-yhteensopiva tulostin tähän liittimeen. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta. Tallentimen lukitus (lapsilukko) Kaikki tallentimen painikkeet voidaan lukita, jotta asetuksia ei peruuteta erehdyksessä. Kun tallennin on sammutettu, pidä tallentimen x-painiketta (pysäytä) painettuna, kunnes etupaneelin näyttöön tulee ilmoitus LOCKED. Kun lapsilukko on asetettu, tallennin ei toimi lukuun ottamatta ajastintallennuksia ja tahdistettua tallennusta. Avaa tallentimen lukitus pitämällä tallentimen x-painiketta (pysäytä) painettuna, kunnes etupaneelin näyttöön tulee ilmoitus UNLOCKED. 12

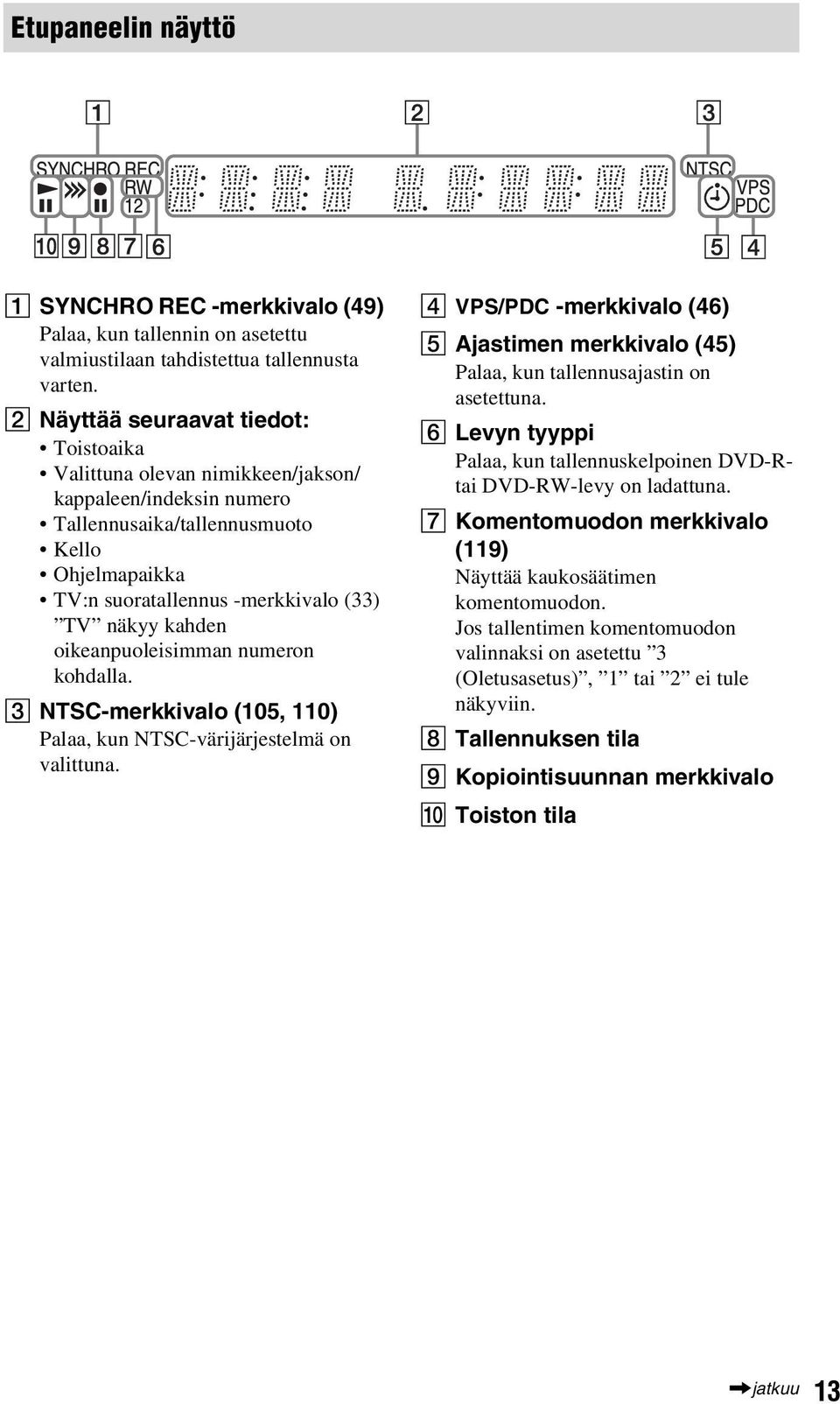

13 Etupaneelin näyttö A SYNCHRO REC -merkkivalo (49) Palaa, kun tallennin on asetettu valmiustilaan tahdistettua tallennusta varten. B Näyttää seuraavat tiedot: Toistoaika Valittuna olevan nimikkeen/jakson/ kappaleen/indeksin numero Tallennusaika/tallennusmuoto Kello Ohjelmapaikka TV:n suoratallennus -merkkivalo (33) TV näkyy kahden oikeanpuoleisimman numeron kohdalla. C NTSC-merkkivalo (105, 110) Palaa, kun NTSC-värijärjestelmä on valittuna. D VPS/PDC -merkkivalo (46) E Ajastimen merkkivalo (45) Palaa, kun tallennusajastin on asetettuna. F Levyn tyyppi Palaa, kun tallennuskelpoinen DVD-Rtai DVD-RW-levy on ladattuna. G Komentomuodon merkkivalo (119) Näyttää kaukosäätimen komentomuodon. Jos tallentimen komentomuodon valinnaksi on asetettu 3 (Oletusasetus), 1 tai 2 ei tule näkyviin. H Tallennuksen tila I Kopiointisuunnan merkkivalo J Toiston tila,jatkuu 13

14 Takapaneeli A AERIAL IN/OUT -liittimet (16) B LINE 2 OUT (R-AUDIO-L/VIDEO) -liittimet (17, 21) C LINE 1/DECODER -liitin (27) D HDMI OUT (teräväpiirtoisen multimedian lähtö) -liitin (17, 21) E DIGITAL OUT (COAXIAL) -liitin (21) F AC IN -liitin (22) G LINE 3 TV -liitin (17) H LINE 2 OUT (S VIDEO) -liitin (17) I COMPONENT VIDEO OUT (Y, PB/CB, PR/CR) -liittimet (17) 14

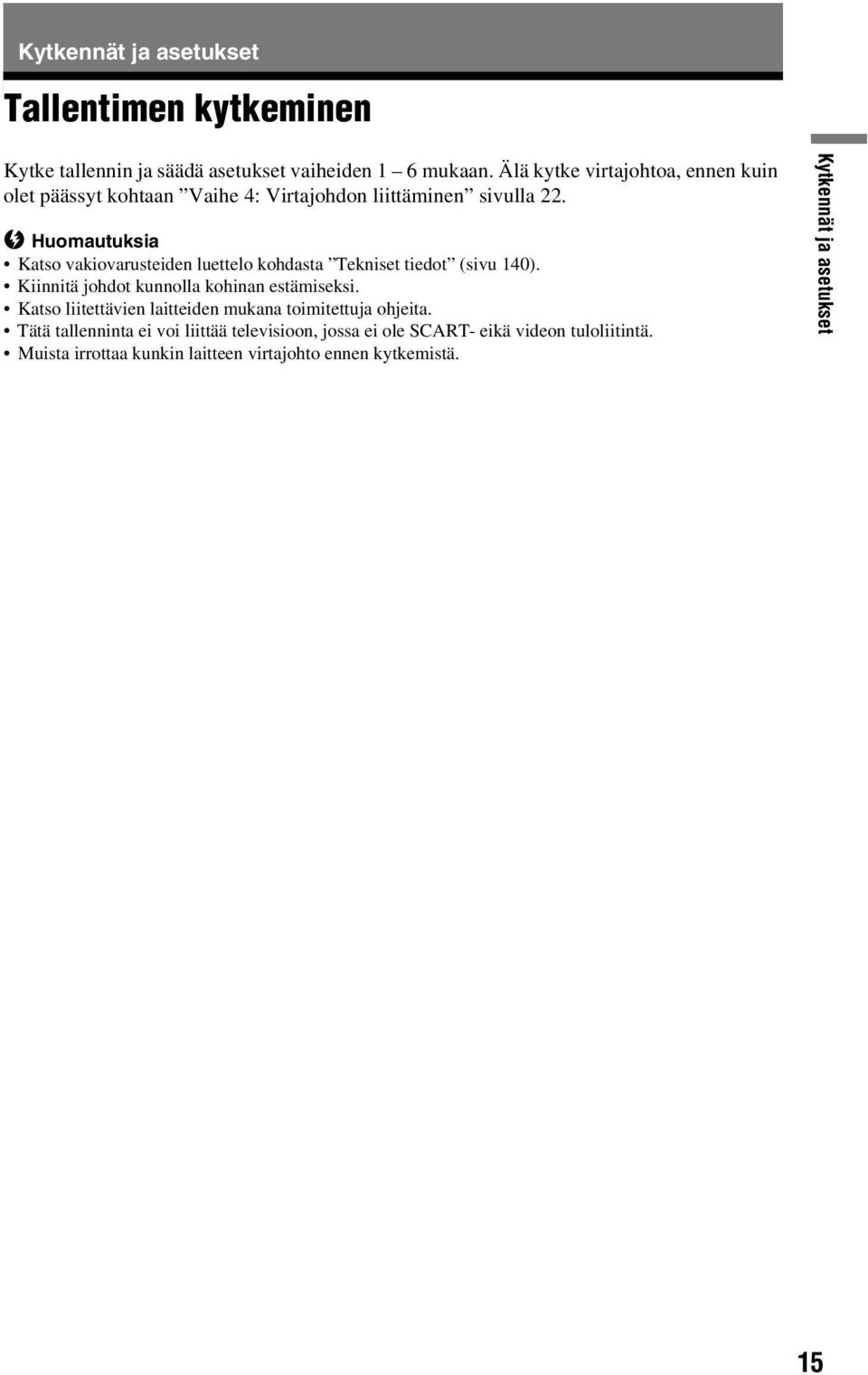

15 Kytkennät ja asetukset Tallentimen kytkeminen Kytke tallennin ja säädä asetukset vaiheiden 1 6 mukaan. Älä kytke virtajohtoa, ennen kuin olet päässyt kohtaan Vaihe 4: Virtajohdon liittäminen sivulla 22. b Huomautuksia Katso vakiovarusteiden luettelo kohdasta Tekniset tiedot (sivu 140). Kiinnitä johdot kunnolla kohinan estämiseksi. Katso liitettävien laitteiden mukana toimitettuja ohjeita. Tätä tallenninta ei voi liittää televisioon, jossa ei ole SCART- eikä videon tuloliitintä. Muista irrottaa kunkin laitteen virtajohto ennen kytkemistä. Kytkennät ja asetukset 15

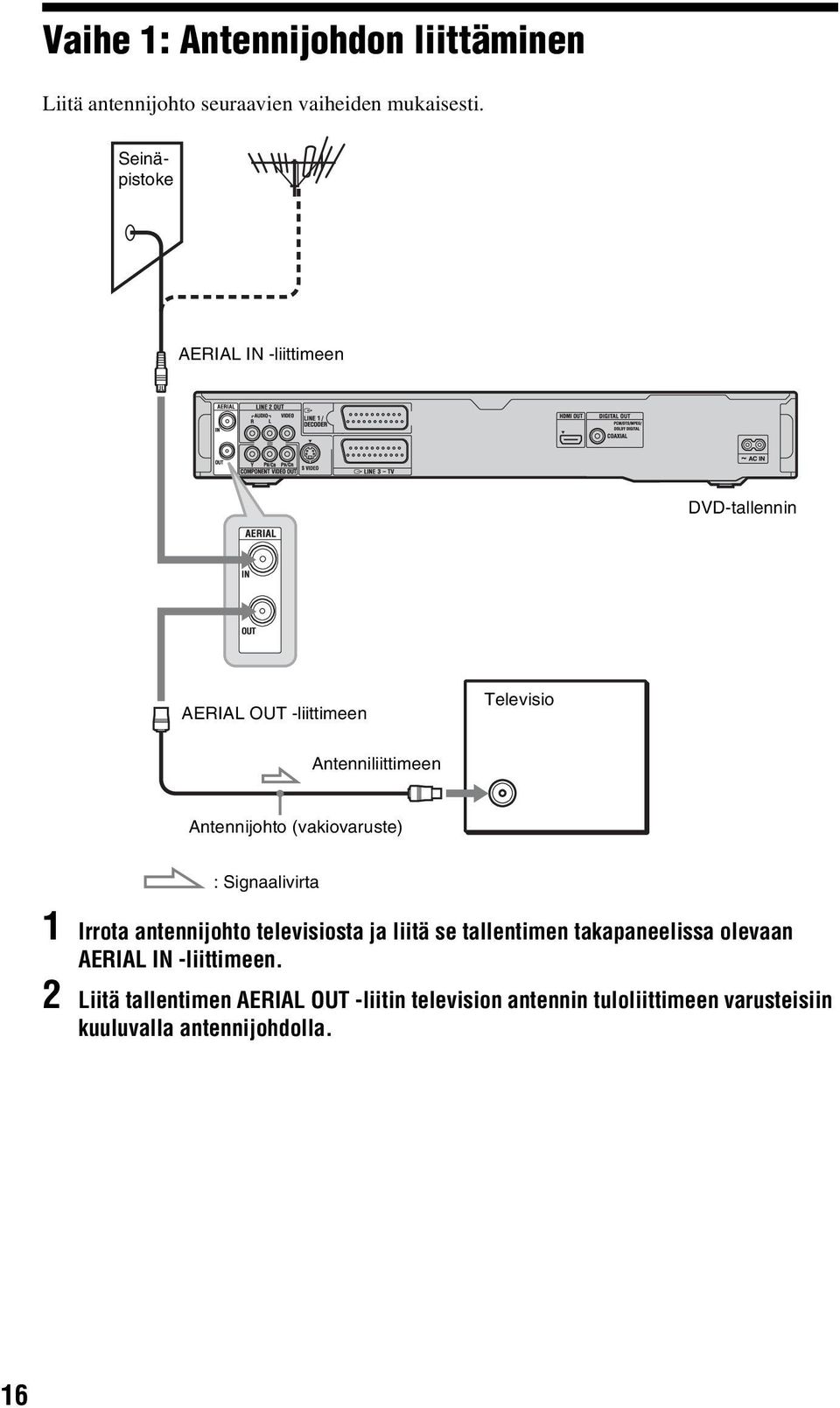

16 Vaihe 1: Antennijohdon liittäminen Liitä antennijohto seuraavien vaiheiden mukaisesti. Seinäpistoke AERIAL IN -liittimeen DVD-tallennin AERIAL OUT -liittimeen Televisio Antenniliittimeen Antennijohto (vakiovaruste) : Signaalivirta 1 Irrota antennijohto televisiosta ja liitä se tallentimen takapaneelissa olevaan AERIAL IN -liittimeen. 2 Liitä tallentimen AERIAL OUT -liitin television antennin tuloliittimeen varusteisiin kuuluvalla antennijohdolla. 16

17 Vaihe 2: Videojohtojen/HDMI-johdon liittäminen Valitse yksi seuraavista kuvioista, A E, TV-monitorin, projektorin tai audiolaitteen, kuten AV-vahvistimen (vastaanottimen), tuloliittimen mukaan. Tämä mahdollistaa kuvien katselun. B Televisio, projektori tai audiolaite Audio/ videojohto (ei kuulu varusteisiin) Televisio A Kytkennät ja asetukset LINE 2 OUT (VIDEO) -liittimeen SCART-johto (ei kuulu varusteisiin) (keltainen) T LINE 3 TV -liittimeen DVD-tallennin (vihreä) (sininen) (punainen) LINE 2 OUT (S VIDEO) -liittimeen HDMI OUT -liittimeen COMPONENT VIDEO OUT -liittimeen Komponenttivideojohto (ei kuulu varusteisiin) S-video-johto (ei kuulu varusteisiin) HDMI-johto (ei kuulu varusteisiin) (vihreä) (sininen) (punainen) D C E Televisio, projektori tai audiolaite Televisio, projektori tai audiolaite Televisio, projektori tai audiolaite : Signaalivirta,jatkuu 17

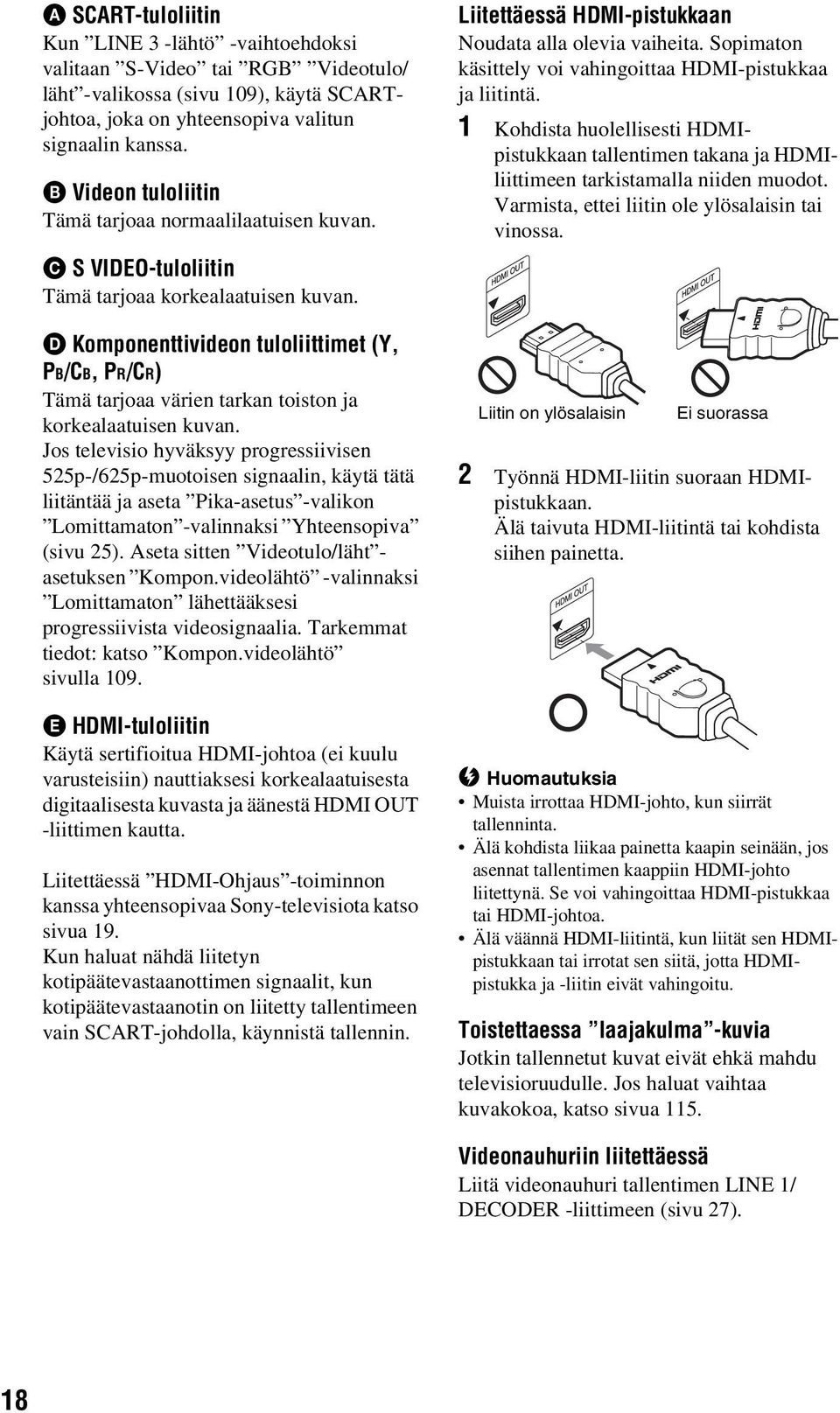

18 A SCART-tuloliitin Kun LINE 3 -lähtö -vaihtoehdoksi valitaan S-Video tai RGB Videotulo/ läht -valikossa (sivu 109), käytä SCARTjohtoa, joka on yhteensopiva valitun signaalin kanssa. B Videon tuloliitin Tämä tarjoaa normaalilaatuisen kuvan. C S VIDEO-tuloliitin Tämä tarjoaa korkealaatuisen kuvan. D Komponenttivideon tuloliittimet (Y, PB/CB, PR/CR) Tämä tarjoaa värien tarkan toiston ja korkealaatuisen kuvan. Jos televisio hyväksyy progressiivisen 525p-/625p-muotoisen signaalin, käytä tätä liitäntää ja aseta Pika-asetus -valikon Lomittamaton -valinnaksi Yhteensopiva (sivu 25). Aseta sitten Videotulo/läht - asetuksen Kompon.videolähtö -valinnaksi Lomittamaton lähettääksesi progressiivista videosignaalia. Tarkemmat tiedot: katso Kompon.videolähtö sivulla 109. E HDMI-tuloliitin Käytä sertifioitua HDMI-johtoa (ei kuulu varusteisiin) nauttiaksesi korkealaatuisesta digitaalisesta kuvasta ja äänestä HDMI OUT -liittimen kautta. Liitettäessä HDMI-Ohjaus -toiminnon kanssa yhteensopivaa Sony-televisiota katso sivua 19. Kun haluat nähdä liitetyn kotipäätevastaanottimen signaalit, kun kotipäätevastaanotin on liitetty tallentimeen vain SCART-johdolla, käynnistä tallennin. Liitettäessä HDMI-pistukkaan Noudata alla olevia vaiheita. Sopimaton käsittely voi vahingoittaa HDMI-pistukkaa ja liitintä. 1 Kohdista huolellisesti HDMIpistukkaan tallentimen takana ja HDMIliittimeen tarkistamalla niiden muodot. Varmista, ettei liitin ole ylösalaisin tai vinossa. Liitin on ylösalaisin Ei suorassa 2 Työnnä HDMI-liitin suoraan HDMIpistukkaan. Älä taivuta HDMI-liitintä tai kohdista siihen painetta. b Huomautuksia Muista irrottaa HDMI-johto, kun siirrät tallenninta. Älä kohdista liikaa painetta kaapin seinään, jos asennat tallentimen kaappiin HDMI-johto liitettynä. Se voi vahingoittaa HDMI-pistukkaa tai HDMI-johtoa. Älä väännä HDMI-liitintä, kun liität sen HDMIpistukkaan tai irrotat sen siitä, jotta HDMIpistukka ja -liitin eivät vahingoitu. Toistettaessa laajakulma -kuvia Jotkin tallennetut kuvat eivät ehkä mahdu televisioruudulle. Jos haluat vaihtaa kuvakokoa, katso sivua 115. Videonauhuriin liitettäessä Liitä videonauhuri tallentimen LINE 1/ DECODER -liittimeen (sivu 27). 18

19 b Huomautuksia Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. Älä tee liitäntöjä A ja E samaan aikaan. Kun tallennin liitetään televisioon SCARTliittimien kautta, tallennin asettuu automaattisesti television tulolähteeksi, kun toisto aloitetaan. Palauta tarvittaessa tulo televisioon painamalla kaukosäätimen TV t -painiketta. Jos tallennin liitetään televisioon SMARTLINK-liitännällä, valitse LINE 3 -lähtö -valinnaksi Video Videotulo/ läht -valikossa. HDMI OUT -liitintä (liitäntä E) ei voi liittää DVI-liittimiin, jotka eivät ole HDCPyhteensopivat (esim. PC-näyttöjen DVIliittimet). Komponenttivideo- ja RGB-signaaleja ei lähetetä, kun käytetään HDMI-liitäntää. * Tässä DVD-tallentimessa käytetään High- Definition Multimedia Interface (HDMI ) -tekniikkaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tietoja SMARTLINKominaisuuksista (vain SCARTliitännät) Jos liitettynä oleva televisio (tai muu liitettynä oleva laite, kuten tv-sovitin) on SMARTLINK-, NexTView Link *3 -, MEGALOGIC *1 -, EASYLINK *2 -, CINEMALINK *2 -, Q-Link *3 -, EURO VIEW LINK *4 - tai T-V LINK *5 -yhteensopiva, voit nauttia seuraavista SMARTLINK-ominaisuuksista. TV:n suoratallennus (sivu 33) Yhden painikkeen toisto (sivu 53) Esiviritysten lataaminen Virittimen esiviritystiedot voidaan ladata televisiosta tähän tallentimeen ja virittää tallennin näiden tietojen perusteella kohdassa Pika-asetus. NexTViewin lataaminen Ajastin voidaan asettaa helposti television NexTView-lataustoiminnon avulla. Valmistautuminen SMARTLINKominaisuuksia varten Valitse LINE 3 -lähtö -valinnaksi Video Videotulo/läht -valikossa (sivu 109) ja SMARTLINK -valinnaksi Vain tämä tallennin Asetukset -valikossa (sivu 120). b Huomautuksia Oikea SMARTLINK-liitäntä edellyttää 21- nastaista SCART-johtoa. Katso myös television ohjekirjaa tämän liitännän tekemiseksi. Kaikki televisiot eivät vastaa yllä mainittuihin toimintoihin. *1 MEGALOGIC on Grundig Corporationin rekisteröity tavaramerkki. *2 EASYLINK ja CINEMALINK ovat Philips Corporationin tavaramerkkejä. *3 Q-Link ja NexTView Link ovat Panasonic Corporationin tavaramerkkejä. *4 EURO VIEW LINK on Toshiba Corporationin tavaramerkki. *5 T-V LINK on JVC Corporationin tavaramerkki. Tietoja BRAVIA Sync -ominaisuuden HDMI- Ohjaus -toiminnoista (vain HDMI-liitännät) HDMI-Ohjaus -toiminnon kanssa yhteensopivien Sony-komponenttien liittäminen HDMI-johdolla (ei kuulu varusteisiin) yksinkertaistaa toimintaa seuraavasti: Yhden painikkeen toisto (sivu 53) Järjestelmän sammutus Kun sammutat television sen kaukosäätimen virtapainikkeella, tallennin ja HDMI-Ohjaus -toiminnon kanssa yhteensopivat laitteet sammuvat automaattisesti. Tallennin ei kuitenkaan sammu tallennuksen tai kopioinnin aikana, vaikka televisio sammutettaisiinkin. BRAVIA Sync -näyttö Voit ohjata tallentimen toimintaa painamalla television kaukosäätimen SYNC MENU -painiketta. Kytkennät ja asetukset,jatkuu 19

20 20 b Huomautuksia HDMI-Ohjaus -toiminto ei toimi kaikkien liitettynä olevien laitteiden kanssa. Lue laitteen mukana tulleet käyttöohjeet. Voit käyttää BRAVIA Sync -näyttöominaisuutta vain, kun liitettynä olevassa televisiossa on SYNC MENU -painike. BRAVIA Sync -ominaisuutta koskevia lisätietoja on television mukana tulleissa käyttöohjeissa. Jotta voi käyttää BRAVIA Sync -ominaisuuksia, aseta HDMI-Ohjaus - asetukseksi On (oletus) HDMI-lähtö -asetuksissa (sivu 119).

21 Vaihe 3: Äänijohtojen/HDMI-johdon liittäminen Valitse yksi seuraavista kuvioista, A tai B TV-monitorin, projektorin tai audiolaitteen, kuten AV-vahvistimen (vastaanottimen), tuloliittimen mukaan. Tämä mahdollistaa äänen kuuntelun. Taka (v) Keski [Kaiuttimet] Etu (v) Audiolaite, jossa on dekooderi [Kaiuttimet] Taka (o) Etu (o) Lisäbasso A Kytkennät ja asetukset tai koaksiaali-/digitaaliseen HDMI-tuloon HDMI-johto (ei kuulu varusteisiin) Digitaalinen koaksiaalikaapeli (ei kuulu varusteisiin) HDMI OUT -liittimeen DIGITAL OUT (COAXIAL) -liittimeen LINE 2 OUT (R-AUDIO-L) -liittimeen DVD-tallennin (valkoinen) (keltainen) INPUT VIDEO B (punainen) (keltainen)* Audio/videojohto (ei kuulu varusteisiin) : Signaalivirta * Keltaista pistoketta käytetään videosignaaleille (sivu 17). (valkoinen) (punainen) L AUDIO R Televisio, projektori tai audiolaite A Digitaalisen äänen tuloliitäntä Jos audiolaitteessa on Dolby *1 Digital-, DTS *2 - tai MPEG-audiodekooderi ja digitaalinen tuloliitin, käytä tätä liitäntää. Dolby Digital (5.1ch), DTS (5.1ch) ja MPEG audio (5.1ch) surround-tehosteet ovat käytettävissä. Jos liität HDMI-Ohjaus -toiminnon kanssa yhteensopivan Sony-audiolaitteen, katso audiolaitteen mukana tulleita käyttöohjeita.,jatkuu 21

22 B Äänen L/R (vasen/oikea) -tuloliittimet Tämä liitäntä käyttää TV:n tai audiolaitteen kahta kaiutinta ääntä varten. z Vihje Katso kaiuttimien oikeaa sijoittamista koskevia tietoja liitettyjen laitteiden mukana tulleista käyttöohjeista. b Huomautuksia Älä liitä television äänen lähtöjohtoja samanaikaisesti LINE IN (R-AUDIO-L) -liittimiin. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää B älä liitä LINE IN (R- AUDIO-L) ja LINE 2 OUT (R-AUDIO-L) -liittimiä television äänen lähtöliittimiin samanaikaisesti. Tämä aiheuttaa kohinaa television kaiuttimista. Kun liitäntä A on tehty, tee asianmukaiset asetukset Audiolähtö -valikossa (sivu 111). Muutoin kaiuttimista ei kuulu mitään tai niistä kuuluu voimakasta kohinaa. Kun tallennin liitetään audiolaitteeseen HDMIjohdolla, sinun täytyy tehdä jokin seuraavista: Liitä audiolaite televisioon HDMI-johdolla tai Liitä nauhuri televisioon muulla videokaapelilla kuin HDMI-kaapelilla (komponenttivideokaapelilla, S-video -kaapelilla tai audio-/videokaapelilla). Vaihe 4: Virtajohdon liittäminen Liitä varusteisiin kuuluva virtajohto tallentimen AC IN -liittimeen. Liitä sitten tallentimen ja TV:n virtajohdot (verkkojohdot) pistorasiaan. Kun verkkojohto on liitetty, odota hetki ennen tallentimen käyttöä. Voit käyttää tallenninta, kun etupaneelin näyttö syttyy ja tallennin siirtyy valmiustilaan. Jos liität lisälaitteita tähän tallentimeen (sivu 27), muista liittää virtajohto, kun kaikki liitännät ovat valmiit. 1 AC IN -liittimeen 2 pistorasiaan *1 *2 22

23 Vaihe 5: Kaukosäätimen valmistelu Tallenninta voi ohjata varusteisiin kuuluvalla kaukosäätimellä. Aseta kaksi R6 (AA-kokoista) paristoa paikalleen sovittaen niiden 3 ja # -päät paristotilan merkintöjen mukaan. Kun käytät kaukosäädintä, suuntaa se tallentimen kaukosäätimen tunnistimeen. Televisioiden ohjaaminen kaukosäätimellä Kaukosäätimen signaalia voidaan säätää television ohjaamiseksi. b Huomautuksia Liitetystä laitteesta riippuen et ehkä voi ohjata televisiota alla mainituilla painikkeilla tai osalla niistä. Aiemmin syötetty numerokoodi pyyhkiytyy syötettäessä uusi numerokoodi. Kytkennät ja asetukset Numeropainikkeet TV/DVD b Huomautuksia Jos varusteisiin kuuluva kaukosäädin häiritsee muiden Sony DVD-tallentimien tai -soittimien toimintaa, vaihda tämän tallentimen komentomuodon numero (sivu 24). Käytä paristoja oikein välttääksesi mahdollisen paristovuodon ja ruostumisen. Jos paristo vuotaa, älä koske nesteeseen paljain käsin. Noudata seuraavia ohjeita: Älä koskaan käytä uutta paristoa vanhan kanssa äläkä sekoita eri valmistajien paristoja. Älä lataa paristoja uudelleen. Poista paristot, jos kaukosäädintä ei aiota käyttää pitkään aikaan. Jos paristot vuotavat, pyyhi kaikki paristotilassa oleva neste pois ja laita tilalle uudet paristot. Älä altista kaukotunnistinta (merkitty etupaneelissa -merkinnällä) voimakkaalle valolle kuten suoralle auringonvalolle tai valaisimille. Tallennin ei ehkä vastaa kaukosäätimeen. Kun vaihdat kaukosäätimen paristot, numerokoodi ja komentomuoto voivat palautua oletusasetuksiin. Aseta oikea numerokoodi ja komentomuoto uudelleen. TV 2 +/ TV PROG +/ DISPLAY TV [/1 TV t 1 Pidä kaukosäätimen pohjassa oleva TV [/1 -painike pohjassa. Älä paina kaukosäätimen päällä olevaa [/1 -painiketta. 2 Pidä TV [/1 -painike pohjassa ja syötä television valmistajan koodi numeropainikkeilla. Jos haluat syöttää esimerkiksi 09, paina 0 ja sitten 9. Kun olet syöttänyt viimeisen numeron, vapauta TV [/1 -painike.,jatkuu 23

24 Ohjattavissa olevien televisioiden numerokoodit Jos luettelossa on useampi kuin yksi numerokoodi, yritä niitä yksi kerrallaan, kunnes löydät televisiolle sopivan. Valmistaja Koodinumero Sony 01 (oletus) Hitachi 24 JVC 33 LG/Goldstar 76 Panasonic 17, 49 Philips 06, 08, 72 Samsung 71 Sharp 29 Toshiba 38 Kaukosäädin toimii seuraavasti: Painikkeet TV [/1 TV 2 (äänenvoimakkuus) +/ TV PROG +/ TV t (tulon valinta) Toiminnot Kytkee television päälle ja pois. Säätää television äänenvoimakkuutta. Valitsee television ohjelmapaikan. Vaihtaa television tulolähdettä. TV/DVD -painikkeen käyttäminen (vain SCART-liitännöille) TV/DVD-painike vaihtaa TV-tilan ja DVDtilan välillä. Paina TV/DVD-painiketta pysäytystilassa tai kun kuvaruudussa ei näy valikkoa. Kohdista kaukosäädin tallentimeen, kun käytät tätä painiketta. TV-tila: Valitse tämä, jos käytät pääasiassa TV:n viritintä. Kun toisto aloitetaan, tallennin valitaan automaattisesti TV:n tulolähteeksi. DVD-tila: Valitse tämä, jos käytät pääasiassa tallentimen viritintä. Tarkista nykyinen tila painamalla DISPLAY (sivu 37). Jos sinulla on Sony DVD-soitin tai useampia Sony DVDtallentimia Jos varusteisiin kuuluva kaukosäädin häiritsee toisen Sony DVD-tallentimen tai -soittimen toimintaa, aseta tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon numeroksi jokin muu kuin mitä toinen Sony DVDtallennin tai -soitin käyttää, kun olet tehnyt vaiheen Vaihe 6: Pika-asetus. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on 3 (Oletusasetus). Voit tarkistaa nykyisen komentomuodon etupaneelin näytöstä. Lisätietoja on sivulla 119. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on 3 (Oletusasetus). Kaukosäädin ei toimi, jos tallentimelle ja kaukosäätimelle on asetettu eri komentomuodot. Aseta komentomuoto samaksi. Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Tallentimen ohjelmapaikkoja voidaan muuttaa numeropainikkeilla. Esimerkki: kanavaa 50 varten Paina ensin 5 ja sitten 0 ja lopuksi ENTER. 24

25 Vaihe 6: Pika-asetus Tee perussäädöt kohdan Pika-asetus mukaisten ruudulla olevien ohjeiden mukaan. Varo irrottamasta johtoja tai poistumasta Pika-asetus -toiminnosta tämän toimenpiteen aikana. O RETURN [/1 </M/m/,, ENTER TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudulla. Kieli -näyttö näkyy. Jos Kieli -näyttö ei tule näkyviin, valitse Pika-asetus järjestelmävalikon Alkuasetukset -kohdan Perus - asetuksista (sivu 105). 2 Valitse kuvaruutunäyttöjen kieli painikkeilla </M/m/, ja paina ENTER. Alkuasetuksia koskeva ilmoitus näkyy. 3 Tee Aloita -valinta M/m avulla ja paina ENTER. Tee seuraavat asetukset noudattamalla ruudun ohjeita. Autom. kanavahaku Jos liität television tähän tallentimeen ilman SMARTLINK-liitäntää, valitse Automaattinen haku. Valitse sitten maa/alue painikkeilla </, ja paina ENTER. Ohjelmapaikkojen järjestys määräytyy valitun maan/alueen mukaan. Jos liität television tähän tallentimeen SMARTLINK-liitännällä, valitse Lataa televisiosta. Valitse sitten maa/alue painikkeilla </, ja paina ENTER. Virittimen esiasetustiedot ladataan televisiosta tähän tallentimeen. (Lisätietoja on television mukana tulleissa käyttöohjeissa.) Ohita tämä asetus valitsemalla Älä aseta. Jos haluat asettaa ohjelmapaikat käsin, katso sivua 106. Kellon asetus Valitse Automaatt., kun paikallinen ohjelmapaikka lähettää aikasignaalia. Autom. kellon asetus -näyttö näkyy. Valitse aikasignaalia lähettävän kanavan ohjelmapaikka ja sitten Aloita painikkeilla </,/m ja paina ENTER. Jos kellosignaalia ei löydy, paina O RETURN ja aseta kello manuaalisesti. Valitse Manuaalinen, kun haluat asettaa kellon aikaan manuaalisesti. Man. kellon asetus -näyttö näkyy. 1 Valitse alueesi aikavyöhyke tai GMT (Greenwichin aika) painikkeilla </, ja paina m. 2 Valitse On painikkeilla </,, jos kesäaika on nyt käytössä, ja paina ENTER. 3 Aseta päivä, kuukausi, vuosi, tunti ja minuutit painikkeilla </M/m/, ja käynnistä kello painamalla ENTER. TV:n tyyppi (sivu 115) Jos sinulla on laajakuvatelevisio, valitse Laaja (16:9). Jos sinulla on tavallinen televisio, valitse Vakio (4:3). Tämä määrittää, kuinka laajakulmakuvat näkyvät televisiolla. Kytkennät ja asetukset,jatkuu 25

26 Lomittamaton Jos liität progressiivisen formaatin television tähän tallentimeen käyttäen COMPONENT VIDEO OUT -liitäntöjä, valitse Yhteensopiva. Kiintolevyn varoitusilmoitukset Lue kiintolevyn varoitusilmoitukset ja paina ENTER. 4 Tee Asennuksen lopetus -valinta M/m avulla ja paina ENTER. Pika-asetus on suoritettu. Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. z Vihje Jos haluat suorittaa Pika-asetus -toiminnon uudelleen, valitse Pika-asetus järjestelmävalikon Alkuasetukset -kohdasta Perus (sivu 105). 26

27 Videonauhurin tai vastaavan laitteen liittäminen Kun tallentimen virtajohto on irrotettu pistorasiasta, liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE IN -liittimiin. Käytä etupaneelin DV IN -liitintä, jos laitteessa on DV-lähtöliitin (i.link-liitin) (sivu 78). Katso tarkemmat tiedot liitettävän laitteen mukana toimitetuista käyttöohjeista. Kun haluat käyttää tätä tallenninta tallentamiseen, katso kohtaa Tallennus liitetyltä laitteelta sivulla 49. Liittäminen LINE 1/DECODER -liittimeen Liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE 1/DECODER -liittimeen. Kytkennät ja asetukset Videonauhuri Televisio SCART-johto (ei kuulu varusteisiin) SCART-tuloon i LINE 1/DECODER -liittimeen T LINE 3 TV -liittimeen DVD-tallennin b Huomautuksia Kopioinnin kieltäviä kopioinnin estosignaaleja sisältäviä kuvia ei voi tallentaa. Jos tallentimen signaali ohjataan videonauhurin kautta, televisioruudulla näkyvä kuva ei ehkä ole selvä. DVD-tallennin Videonauhuri Televisio Muista liittää videonauhuri DVD-tallentimeen ja televisioon alla osoitetussa järjestyksessä. Kun haluat katsoa videokasetteja, katso niitä televisioon kytketyn toisen linjatulon kautta. Linjatulo 1 Videonauhuri DVD-tallennin Televisio Linjatulo 2 SMARTLINK-ominaisuuksia ei voi käyttää DVD-tallentimen LINE 1/DECODER -liittimen kautta kytketyillä laitteilla. Kun haluat katsella liitetyn videonauhurin tai vastaavan laitteen kuvia tallentimen kautta, tallentimen ollessa valmiustilassa, valitse Virransäästö -asetukseksi Ei (oletus) Perus -asetuksissa (sivu 105). Kun videonauhurille tallennetaan tältä DVD-tallentimelta, älä vaihda tulolähdettä televisioksi painamalla kaukosäätimen TV/DVD-painiketta. Jos tallentimen virtajohto irrotetaan, liitetyn videonauhurin signaalia ei voi katsoa.,jatkuu 27

28 Liittäminen etupaneelin LINE 2 IN -liittimiin Liitä videonauhuri tai vastaava laite tämän tallentimen LINE 2 IN -liittimiin. Jos laitteessa on S-videoliitin, voidaan audio/videojohdon tilalla käyttää S-videojohtoa. S VIDEO OUTPUT VIDEO AUDIO L R Videonauhuri tms. S-video-johto (ei kuulu varusteisiin) Audio/videojohto (ei kuulu varusteisiin) LINE 2 IN -liittimeen : Signaalivirta DVD-tallennin z Vihje Kun liitetty laite lähettää vain monoääntä, liitä vain tallentimen edessä oleviin L(MONO)- ja VIDEOtuloliittimiin. Älä liitä R-tuloliitintä. b Huomautuksia Älä liitä keltaista LINE IN (VIDEO) -liitintä, kun S-video -johto on käytössä. Älä liitä tämän tallentimen lähtöliitintä toisen laitteen tuloliittimeen, jos toisen laitteen lähtöliitin on liitetty tämän tallentimen tuloliittimeen. Tämä voi aiheuttaa kohinaa (takaisinsyöttöä). Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. 28

29 Liittäminen satelliitti- tai digitaaliseen virittimeen Liitä satelliitti- tai digitaalinen viritin tähän tallentimeen LINE 1/DECODER -liittimellä. Irrota tallentimen virtajohto pistorasiasta liittäessäsi virittimen. Katso tahdistetun tallennustoiminnon käyttöä koskevaa ohjetta alla. ÄLÄ valitse LINE 1 -tulo -vaihtoehdoksi Dekooderi Videotulo/läht -valikossa (sivu 110), kun teet tätä liitäntää. Satelliittiviritin, CanalSat tms. Televisio Kytkennät ja asetukset SCART-johto (ei kuulu varusteisiin) SCART-tuloon i LINE 1/DECODER -liittimeen T LINE 3 TV -liittimeen DVD-tallennin Jos satelliittiviritin kykenee tuottamaan RGB-signaalia Tämä tallennin sallii RGB-signaalin. Jos satelliittivastaanotin voi lähettää RGBsignaaleja, liitä vastaanottimen TV SCART -liitin LINE 1/DECODER -liittimeen ja valitse LINE 1 -tulo -vaihtoehdoksi RGB Videotulo/läht -valikossa (sivu 110). Katso kotipäätevastaanottimen mukana tulleita ohjeita. b Huomautuksia Tahdistettu tallennus ei toimi kaikilla virittimillä. Katso tarkemmat tiedot virittimen käyttöohjeista. Jos tallentimen virtajohto irrotetaan, liitetyn virittimen signaalia ei voi katsella. Jos haluat käyttää tahdistettua tallennustoimintoa Tämä liitäntä on välttämätön tahdistetun tallennustoiminnon käyttämiseksi. Katso kohtaa Tallennus liitetyltä laitteelta ajastimen kanssa (Synkronoitu tallennus) sivulla 49. Valitse LINE 1 -tulo -vaihtoehto Videotulo/läht -valikosta (sivu 110) satelliittivastaanottimen tietojen mukaan. Katso lisätietoja satelliittivirittimen ohjeista. 29

30 Ulkoisen dekooderin liittäminen Voit katsella tai tallentaa ulkoisen dekooderin (analoginen maksutelevisio/canal Plus) ohjelmia, jos liität dekooderin (ei kuulu varusteisiin) tallentimeen. Irrota tallentimen virtajohto pistorasiasta liittäessäsi dekooderin. Huomaa, että jos vaiheessa 7 asetat Ulkoisen dekooderin (analoginen maksutelevisio-/canal Plus -dekooderi) ohjelmapaikkojen asetus (sivu 31) -kohdan LINE 1 -tulo -valinnaksi Dekooderi, et voi tehdä L1 -valintaa, koska Line 1 on varattu dekooderin käyttöön. Dekooderin liittäminen Televisio Ulkoinen dekooderi (analoginen maksutelevisio-/canal Plus -dekooderi) AERIAL IN -liittimeen Antennijohto (vakiovaruste) T LINE 3 TV -liittimeen SCART-tuloon SCART-johto (ei kuulu varusteisiin) SCART-johto (ei kuulu varusteisiin) AERIAL OUT -liittimeen i LINE 1/DECODER -liittimeen DVD-tallennin 30

31 Ulkoisen dekooderin (analoginen maksutelevisio-/ Canal Plus -dekooderi) ohjelmapaikkojen asetus Kun haluat katsella tai tallentaa analogisia PAY-TV/Canal Plus -kanavia, aseta näyttöruudun avulla tallennin vastaanottamaan ohjelmapaikat. Tee kaikki alla mainitut toimet, jotta ohjelmapaikat tulisivat asetetuiksi oikein. 1 Paina SYSTEM MENU -painiketta. Järjestelmävalikko näkyy. 2 Valitse Alkuasetukset ja paina ENTER -painiketta. 3 Valitse Videotulo/läht ja paina ENTER -painiketta. 4 Valitse LINE 3 -lähtö ja paina ENTER -painiketta. 5 Valitse Video tai RGB painikkeilla M/m ja paina ENTER. 6 Valitse LINE 1 -tulo ja paina ENTER -painiketta. 7 Paina M/m -painiketta tehdäksesi valinnan Dekooderi ja paina ENTER-painiketta. 8 Paina O RETURN -painiketta palauttaaksesi kursorin vasempaan sarakkeeseen. 9 Valitse Viritin ja paina ENTER -painiketta. 10 Valitse Manuaal. kanavahaku ja paina ENTER -painiketta. 11 Valitse Seuraava näyttö ja paina ENTER -painiketta. 12 Valitse maa/alue ja paina ENTER. Ohjelmapaikka 13 Valitse haluamasi ohjelmapaikka painikkeilla PROG +/ tai numeropainikkeilla. 14 Valitse Kanava painikkeilla M/m ja valitse ulkoisen dekooderin ohjelmapaikka painikkeilla </,. 15 Valitse Äänijärjest. painikkeilla M/ m ja valitse käytettävissä oleva televisiojärjestelmä B/G, D/K, I tai L painikkeilla </,. Valitse L vastaanottaaksesi lähetyksiä Ranskassa. 16 Valitse Dekooderi painikkeilla M/ m ja valitse On painikkeilla </,. 17 Poistu valikosta painamalla SYSTEM MENU. Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. b Huomautuksia Jos tallentimen virtajohto irrotetaan, liitetyn dekooderin signaalia ei voi katsella. Kun haluat katsella liitetyn ulkoisen dekooderin (analoginen PAY-TV/Canal Plus -dekooderi) ohjelmia tallennuksen aikana, paina tallentimen PROGRAM + -painiketta ( SCART THRU ilmestyy etupaneelin näyttöön). Palaa edelliseen näyttöön painamalla tallentimen PROGRAM -painiketta ( SCART NORM ilmestyy etupaneelin näyttöön). Tallennin vaihtaa automaattisesti tallentimen virittimellä viritettyyn ohjelmaan, kun tallennus on päättynyt. Kun haluat katsella liitetyn ulkoisen dekooderin (analoginen PAY-TV/Canal Plus -dekooderi) ohjelmia, kun tallennin on valmiustilassa, valitse Virransäästö -asetukseksi Ei (oletus) Perus -asetuksissa (sivu 105). Kytkennät ja asetukset 31

32 Seitsemän perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen +RW -RWVR -RWVideo +R -RVideo DVD VCD CD DATA CD Z (avaa/ sulje) -painike -RVR DATA DVD DVD 1 Paina DVD -painiketta. 2 Paina Z (avaa/sulje) -painiketta ja aseta levy levyalustalle. 3 Sulje levyalusta painamalla Z (avaa/sulje) -painiketta. Odota, kunnes LOAD katoaa etupaneelin näytöstä. Käyttämättömät DVD:t alustetaan automaattisesti. DVD-RW-levyt DVD-RW-levyt alustetaan tallennusformaatissa (VR-tila tai Video-tila), joka on asetettu Levyn asetukset -valikon Perus - vaihtoehdon kohdassa Alusta DVD- RW (sivu 103). DVD-R-levyt DVD-R-levyt alustetaan automaattisesti Video-muodossa. Kun haluat alustaa käyttämättömän DVD- R-levyn VR-tilassa, alusta levy Formatoi -valikossa (sivu 43) ennen tallennuksen tekemistä. Jos levylle voi tallentaa tällä tallentimella, voit alustaa sen uudelleen manuaalisesti tehdäksesi tyhjän levyn (sivu 43). Tallennus/toistopuoli alaspäin 32

33 2. Ohjelman tallentaminen HDD -RVR +RW -RWVR -RWVideo +R -RVideo 3 Valitse tallennusmuoto painelemalla REC MODE -painiketta. Televisioruudun näyttö muuttuu jokaisella painikkeen painalluksella seuraavasti: Tässä osassa selitetään perustoiminnot valittuna olevan televisio-ohjelman tallentamiseksi kovalevylle (HDD) tai levylle (DVD). Ajastintallennusten tekeminen on selitetty sivulla 45. HDD z REC x REC STOP DVD PROG +/ 1 Paina HDD tai DVD-painiketta. Jos haluat tallentaa DVD-levylle, aseta soittimeen tallennuskelpoinen DVD. 2 Valitse tallennettava ohjelmapaikka tai tulolähde painamalla PROG +/ -painiketta. X REC MODE * Käytettävissä, kun Man. tallennustila -asetukseksi on valittu On (asetuksiin) Tallennus -valikossa (sivu 114). Tallennusmuotoa koskevia tarkempia tietoja on sivulla Paina z REC -painiketta. Tallennus alkaa. Tallennuksen lopettaminen Paina x REC STOP -painiketta. Tallennuksen keskeyttäminen Paina X -painiketta. Palaa takaisin tallennukseen painamalla uudelleen X. Toisen televisio-ohjelman katsominen tallennuksen aikana Jos televisio on liitetty T LINE 3 TV -liittimeen, aseta televisio televisiotulolle TV/DVD-painikkeen avulla. Jos televisio on liitetty LINE 2 OUT- tai COMPONENT VIDEO OUT -liittimeen, aseta televisio televisiotulolle TV t -painikkeella (sivu 23). TV:n suoratallennus (vain SMARTLINKliitännöille) Kun televisio on käynnissä ja tallennin on sammutettu, paina TV PAUSE. Tallennin käynnistyy automaattisesti ja alkaa tallentaa katseltavaa TV-ohjelmaa kiintolevylle. Valitse TV kesk. -asetukseksi TV:n viritin Asetukset 2 -valikossa (sivu 121). Seitsemän perustoimintoa Tutustuminen DVD-tallentimeen,jatkuu 33
