1 (1) DVD Recorder Käyttöohjeet Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: RDR-DC105/DC205/DC Sony Corporation

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Paristoja tai laitteita, joissa on paristot, ei saa altistaa voimakkaalle kuumuudelle kuten auringonvalolle, avotulelle tms. Tämä laite on luokiteltu LUOKAN 1 LASERlaitteeksi. LUOKAN 1 LASERLAITE -MERKINTÄ on laitteen takaosassa. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Älä pura koteloa, koska tämän DVDtallentimen käyttämä lasersäde on haitallinen silmille. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Tämä tarra on kotelon sisällä laserin suojarasiassa. Varotoimet Tämä laite toimii voltin, 50/60 Hz:in vaihtovirralla. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä järjestelmä siten, että virtajohto voidaan irrottaa pistorasiasta ongelmatilanteessa viivytyksettä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symoli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symoli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symolia voidaan käyttää yhdessä kemikaalia ilmaisevan symolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (P) ilmaisevat symolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. 2

3 Tämän tuotteen valmistaja on Sony Corporation, Konan Minato-ku Tokyo, Japani. Tuotteen EMC ja turvallisuus hyväksyjä on is Sony Deutschland GmH, Hedelfinger Strasse 61, Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Turvallisuus Jos koteloon joutuu kiinteä esine tai nestettä, irrota tallennin pistorasiasta ja tarkistuta se huoltoliikkeessä ennen käytön jatkamista. Kiintolevyasema Kiintolevyllä on suuri tallennustiheys, minkä ansiosta sille voidaan tallentaa paljon ja kirjoitetut tiedot ovat nopeasti saatavilla. Se vioittuu kuitenkin helposti iskusta, tärinästä ja pölystä ja se tulee pitää loitolla magneeteista. Noudata seuraavia varotoimenpiteitä välttyäksesi tärkeiden tietojen menetykseltä. Älä kolhi tallenninta. Älä sijoita tallenninta värisevään paikkaan äläkä epävakaalle alustalle. Älä sijoita tallenninta kuumalle pinnalle kuten videonauhurin tai vahvistimen (vastaanottimen) päälle. Älä käytä tallenninta tiloissa, joissa lämpötila vaihtelee voimakkaasti (lämpötilavaihtelun oltava alle 10 C/tunti). Älä siirrä tallenninta virtajohdon ollessa kytkettynä. Älä irrota virtajohtoa, kun virta on päällä. Kun irrotat virtajohdon pistorasiasta, katkaise virta ja varmista, että kiintolevy ei käy (kello on näkynyt etupaneelin näytössä vähintään 30 sekuntia ja kaikki tallennus ja kopiointi on päättynyt). Älä siirrä tallenninta minuuttiin irrotettuasi sen pistorasiasta. Älä vaihda äläkä päivitä kiintolevyä itse, koska tämä voi aiheuttaa vian. Jos kiintolevy ei toimi oikein, tietoja ei voi palauttaa. Kiintolevyasema on vain tilapäinen tallennusmuoto. Kiintolevyaseman korjaaminen Kiintolevyaseman sisällön voi tarkistaa virhetoiminnon tai muutostyön aikaisen korjauksen tai tutkimuksen yhteydessä. Sony ei kuitenkaan tee varmuuskopiota eikä tallenna sisältöä. Jos kiintolevy on alustettava tai korvattava uudella, tämä on tehtävä Sonyn valvonnassa. Kiintolevyn kaikki tiedot pyyhkiytyvät mukaan lukien tekijänoikeuksia rikkovat tiedot. Virtalähteet Tallennin on kytkettynä verkkovirtaan niin kauan kuin se on liitettynä pistorasiaan, vaikka tallennin sammutettaisiin virtakytkimestä. Jos tallenninta ei aiota käyttää pitkään aikaan, irrota tallennin pistorasiasta. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta.,jatkuu 3

4 Laitteen sijoittaminen Sijoita tallennin paikkaan, jossa on riittävä ilmanvaihto estääksesi lämmön kertymisen tallentimeen. Älä sijoita tallenninta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä sijoita tallenninta suljettuun tilaan kuten kirjahyllyyn. Älä sijoita tallenninta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita tallenninta vinoon asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Pidä tallennin ja levyt loitolla laitteista, joissa on voimakas magneetti kuten mikroaaltouuneista ja isoista kaiuttimista. Älä laita tallentimen päälle raskaita esineitä. Tallentaminen Tee koetallennus ennen varsinaisen tallennuksen tekemistä. Menetettyjen tallenteiden korvaaminen Sony ei ole vastuussa menetetyistä tallenteista eikä menetyksistä eikä korvaa niitä, ei myöskään siinä tapauksessa, että tallennus epäonnistuu laitteen virhetoiminnosta johtuen tai jos tallenne menetetään tai se vioittuu laitteen virhetoiminnosta tai korjaamisesta johtuen. Sony ei missään olosuhteissa säilytä, palauta eikä kopioi tallennettua sisältöä. Tekijänoikeudet Televisio-ohjelmat, filmit, videonauhat, levyt ja muu materiaali voi olla tekijänoikeuksin suojattua. Tällaisen materiaalin luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tämän tallentimen käyttäminen kaapelitelevisiolähetysten tallentamiseen voi edellyttää kaapelitelevision lähettäjän ja/tai ohjelman omistajan lupaa. Tämä tuote sisältää Yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovision:n lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision:n antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty. Tuotteen kaikki käyttö muuhun kuin kuluttajan henkilökohtaiseen käyttöön millään tavalla, mikä noudattaa MPEG-2- standardia videotiedon koodaamiseksi pakattuun mediaan, on jyrkästi kielletty ilman MPEG-2- patenttiportfolion soveltuvien patenttien käyttöoikeutta, joka on saatavana osoitteesta MPEG LA, L.L.C., 250 Steele Street, Suite 300, Denver, Colorado, PhotoTV HD ja PhotoTV HD -logo ovat Sony Corporation -yhtiön tavaramerkkejä. Kopioinninestotoiminto Koska tallentimessa on kopioinninestotoiminto, ulkoisesta virittimestä (ei kuulu varusteisiin) vastaanotetut ohjelmat voivat sisältää kopioinninestosignaalin (kopioinninestotoiminto), joka signaalin tyypistä riippuen voi estää ohjelman tallentamisen. TÄRKEÄ HUOMAUTUS Varoitus: Tämä tallennin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman kauan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt ja projektiotelevisiot ovat erityisen herkkiä tälle. Jos tallentimen käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyn jälleenmyyjään. 4

5 Tästä ohjekirjasta Tarkista kuvanauhurin malli Tämän oppaan ohjeet koskevat 3 mallia: RDR- DC105, RDR-DC205 ja RDR-DC505. Tarkista mallin nimi tallentimen etupaneelista. Tässä ohjekirjassa sisäinen kiintolevyasema tunnetaan lyhenteellä HDD ja levy on yleistermi HDD-, DVD- ja CD-levyille, ellei tekstistä tai kuvasta muuta ilmene. Kunkin selityksen yläpuolella luetellut kuvakkeet kuten DVD osoittavat, minkälaisia tietovälineitä voidaan käyttää selityksen kohteena olevan toiminnon kanssa. Tarkemmat tiedot: katso Levyt, joille voidaan kopioida sivulla 97 ja Levyt, joita voidaan toistaa sivulla 99. Tämän ohjekirjan ohjeissa kuvataan kaukosäätimen käyttö. Ohjaamiseen voidaan käyttää myös tallentimen painikkeita, jos niillä on samat tai samantapaiset nimet kuin kaukosäätimen painikkeilla. Ohjekirjassa käytetyt kuvaruutunäytön kuvat voivat poiketa oman televisioruutusi kuvista. VÄLTTÄMÄTTÖMÄT tiedot (väärän käytön estämiseksi) on lueteltu kuvakkeen kohdalla. HYÖDYLLISET tiedot (vinkit ja muut käytännölliset tiedot) on lueteltu kuvakkeen z kohdalla. Tässä ohjekirjassa olevat DVD:itä koskevat selitykset viittaavat tällä tallentimella luotuihin DVD:ihin. Selitykset eivät sovellu muulla tallentimella luotuihin DVD:ihin, joita toistetaan tällä tallentimella. 5

6 Sisällysluettelo VAROITUS Varotoimet Osien ja säätimien opas Liitännät ja asetukset Tallentimen liittäminen Vaihe 1: Antennikaapelin liittäminen Vaihe 2: TV:n ja audiolaitteen liittäminen SCART-kaapelin liittäminen HDMI-kaapelin liittäminen Muiden kaapelien liittäminen Tietoja BRAVIA Sync -toiminnon HDMI-Ohjaus -toiminnoista (vain HDMI-liitännät) Vaihe 3: CAM (Conditional Access Module) -moduulin asettaminen Vaihe 4: Virtajohdon liittäminen Vaihe 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Vaihe 6: Pika-asetus Videonauhurin tai vastaavan laitteen liittäminen Liittäminen LINE 1/DECODER -liittimeen Liittäminen etupaneelin LINE 2 IN -liittimiin Ulkoisen dekooderin liittäminen Dekooderin liittäminen Ulkoisen dekooderin (analoginen maksutelevisio-/canal Plus -dekooderi) ohjelmapaikkojen asetus Perustoiminnot Järjestelmävalikon käyttäminen TV-ohjelman tallentaminen kiintolevylle Pika-ajastintoiminnon käyttäminen Tallennetun ohjelman toistaminen (Nimikelista) Televisio-ohjelmien katseleminen Ohjelma-/toistotietojen näyttäminen Suosikit-luettelon käyttäminen (vain digitaalinen lähetys)

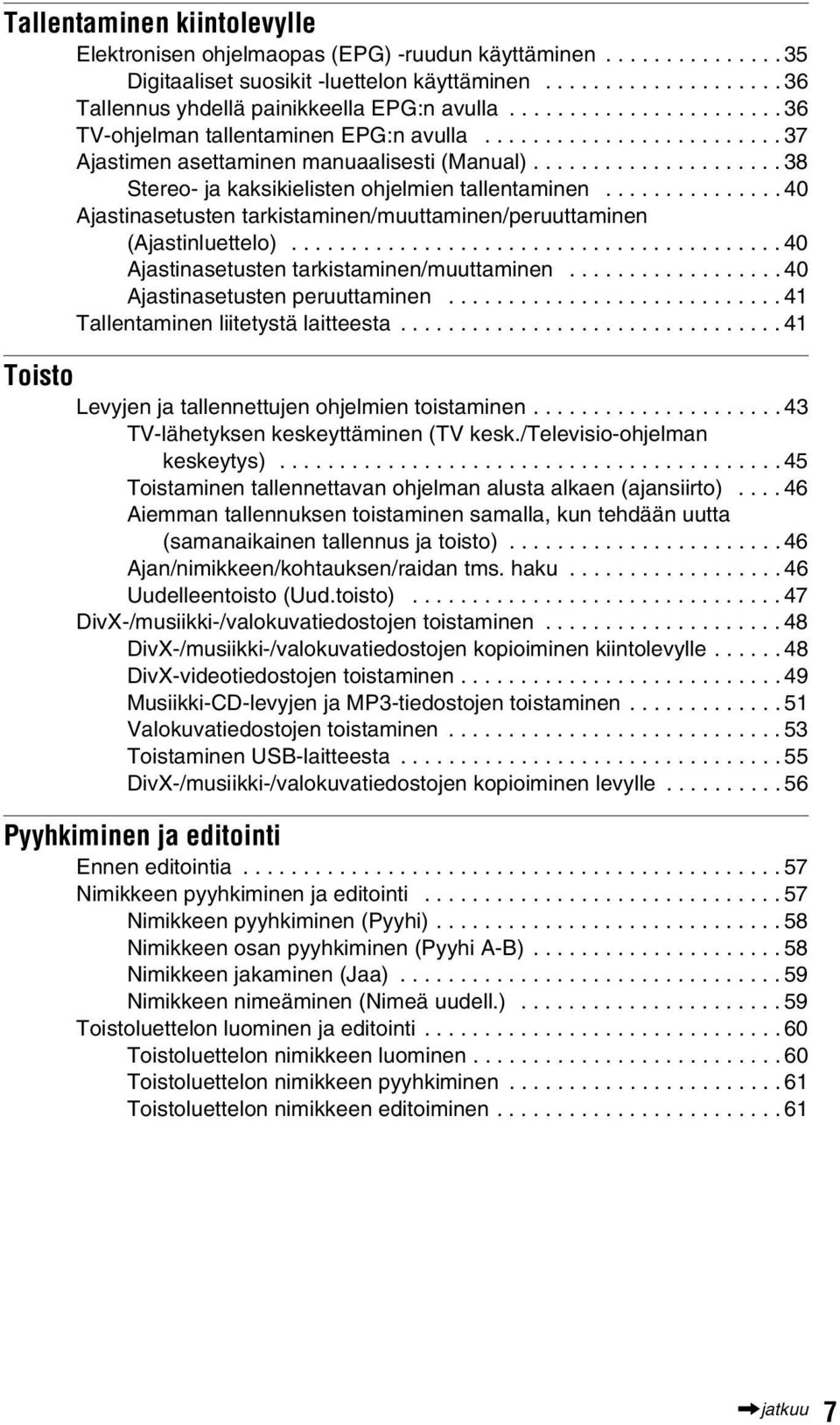

7 Tallentaminen kiintolevylle Elektronisen ohjelmaopas (EPG) -ruudun käyttäminen Digitaaliset suosikit -luettelon käyttäminen Tallennus yhdellä painikkeella EPG:n avulla TV-ohjelman tallentaminen EPG:n avulla Ajastimen asettaminen manuaalisesti (Manual) Stereo- ja kaksikielisten ohjelmien tallentaminen Ajastinasetusten tarkistaminen/muuttaminen/peruuttaminen (Ajastinluettelo) Ajastinasetusten tarkistaminen/muuttaminen Ajastinasetusten peruuttaminen Tallentaminen liitetystä laitteesta Toisto Levyjen ja tallennettujen ohjelmien toistaminen TV-lähetyksen keskeyttäminen (TV kesk./televisio-ohjelman keskeytys) Toistaminen tallennettavan ohjelman alusta alkaen (ajansiirto) Aiemman tallennuksen toistaminen samalla, kun tehdään uutta (samanaikainen tallennus ja toisto) Ajan/nimikkeen/kohtauksen/raidan tms. haku Uudelleentoisto (Uud.toisto) DivX-/musiikki-/valokuvatiedostojen toistaminen DivX-/musiikki-/valokuvatiedostojen kopioiminen kiintolevylle DivX-videotiedostojen toistaminen Musiikki-CD-levyjen ja MP3-tiedostojen toistaminen Valokuvatiedostojen toistaminen Toistaminen USB-laitteesta DivX-/musiikki-/valokuvatiedostojen kopioiminen levylle Pyyhkiminen ja editointi Ennen editointia Nimikkeen pyyhkiminen ja editointi Nimikkeen pyyhkiminen (Pyyhi) Nimikkeen osan pyyhkiminen (Pyyhi A-B) Nimikkeen jakaminen (Jaa) Nimikkeen nimeäminen (Nimeä uudell.) Toistoluettelon luominen ja editointi Toistoluettelon nimikkeen luominen Toistoluettelon nimikkeen pyyhkiminen Toistoluettelon nimikkeen editoiminen ,jatkuu 7

8 Kopioiminen (HDD y DVD) Ennen kopiointia Kopiointi kiintolevyltä DVD-levylle (HDD t DVD) Kopiointi viimeistellyltä DVD-levyltä kiintolevylle (DVD t HDD) Levyn toistaminen toisessa DVD-laitteessa (Viimeistele) HDD/DV-videokamerakopiointi Kopiointi HDD-videokamerasta Valmistautuminen HDD-kamerakopiointiin Pikakopiointi HDD-videokamerasta (ONE-TOUCH DUB) Kopiointi HDD-videokamerasta kuvaruutunäyttöä käyttäen (HDD-kameran kopiointi) Kopiointi DV-videokamerasta Valmistautuminen DV-kamerakopiointiin Pikakopiointi DV-videokamerasta (ONE-TOUCH DUB) Kopiointi DV-videokamerasta kuvaruutunäyttöä käyttäen (DV-kopiointi) Asetukset ja säädöt Levyn asetusvalikoiden käyttäminen (Levyn asetukset) Levyn asetukset (Levytiedot) Kiintolevyn alustaminen (HDD:n alustus) Asetusvalikoiden käyttö (Alkuasetukset) Kellon asetus Antennivastaanoton asetukset (Kanava) Tallentimen asetukset (Järjestelmä 1) Tallentimen asetukset (Järjestelmä 2) Kieliasetukset (Kieli) Videoasetukset (Videotulo/lähtö) Äänen tuloasetukset (Audiotulo) Äänen lähtöasetukset (Audiolähtö) Rajoitusasetukset (Käytönvalvonta) Pika-asetus (Tallentimen palauttaminen alkutilaan)

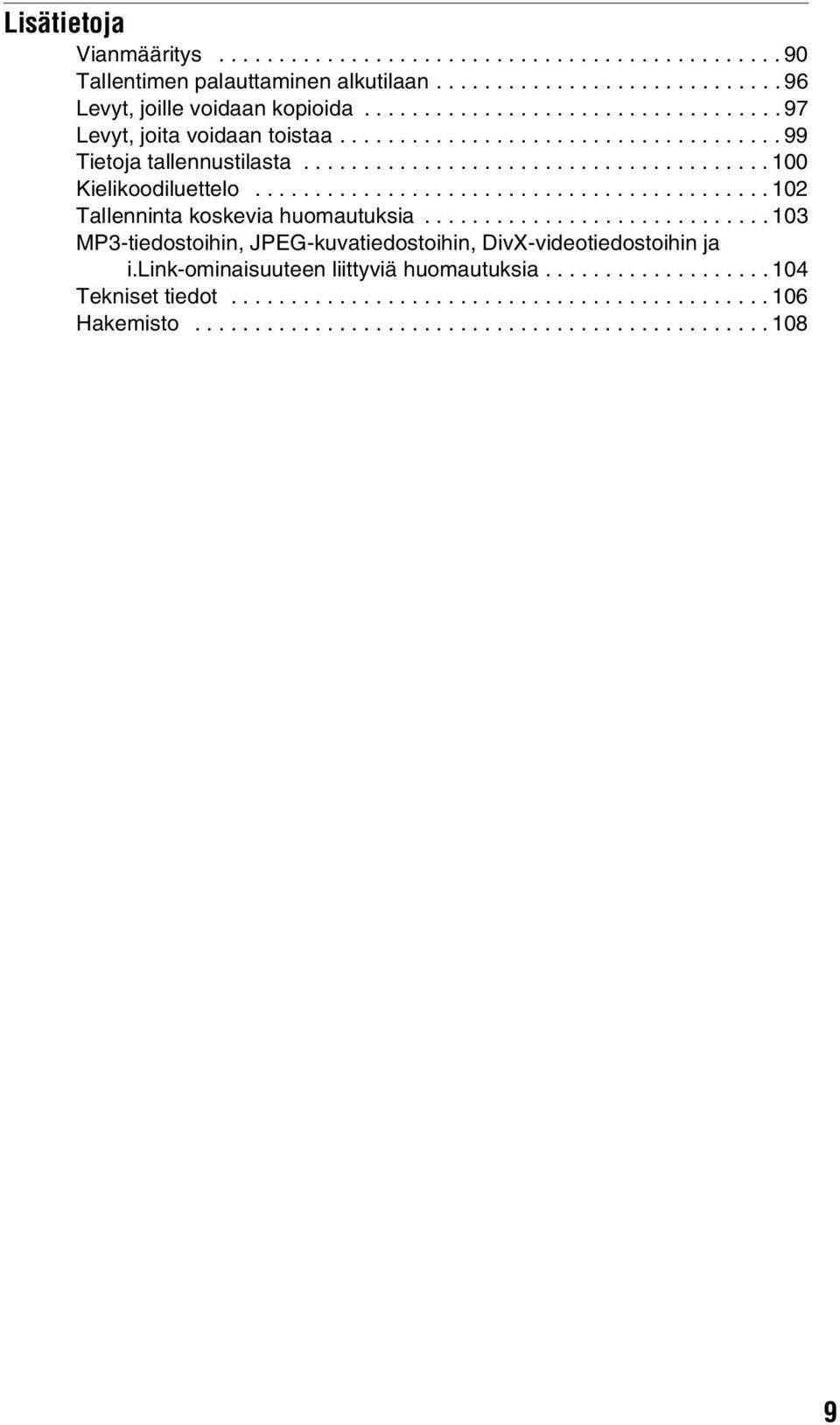

9 Lisätietoja Vianmääritys Tallentimen palauttaminen alkutilaan Levyt, joille voidaan kopioida Levyt, joita voidaan toistaa Tietoja tallennustilasta Kielikoodiluettelo Tallenninta koskevia huomautuksia MP3-tiedostoihin, JPEG-kuvatiedostoihin, DivX-videotiedostoihin ja i.link-ominaisuuteen liittyviä huomautuksia Tekniset tiedot Hakemisto

10 Osien ja säätimien opas Katso lisätietoja sulkeissa olevilta sivuilta. Kaukosäädin A HDD (43) Vaihtaa kiintolevyyn. DVD (43) Vaihtaa DVD-levyyn. B [/1 (päälle/valmiustilaan) (22) Kytkee tallentimen päälle tai pois. C Z (avaa/sulje) (43) Avaa tai sulkee levykelkan. D PROG (ohjelma) +/ (29) +-painikkeessa on nysty*. E Numeropainikkeet (46) Numeropainikkeessa 5 on nysty*. F INPUT (tulon valinta) (41) Valitsee tulolähteen. G CLEAR (47) H ZOOM (54) Zoomaa kuvan täyttämään kuvaruudun. I (teksti) (33) Tämä painiketoiminto ei ole käytössä eräillä alueilla. J AUDIO (44) AUDIO-painikkeessa on nysty*. SUBTITLE (44) Valitsee tekstityskielen. MENU (43) Näyttää levyn valikon. TIMER (38, 40) K Punainen (35) L Vihreä (35) M Keltainen (35) N Sininen (35) O SYSTEM MENU (28, 73) TITLE LIST (30, 43, 57) TOP MENU (43) GUIDE (35) Näyttää EPG-ruudun. P MARKER (30, 47) Q INFO (tiedot) (35) Näyttää ohjelmatiedot. R </M/m/,/ (enter) (22) Valitsee halutun kohteen. S O RETURN (22) T (suosikit) (33, 36) Näyttää Suosikit-luettelon. 10

11 U./> (edellinen/seuraava) (44) PAGE +/ (35) Siirtää ohjelmaluetteloa sivu kerrallaan. / (välitön uudelleentoisto/välitön kelaus eteenpäin) (44) mc / CM (haku/ hidastettu/pysäytetty kuva) (44) DAY +/ (35) Siirtää ohjelmaluetteloa päivä kerrallaan. N (toisto) (43) X (tauko) (29, 44) x (seis) (43) N-painikkeessa on nysty*. V DISPLAY (33) Näyttää toiston tilan. W z REC (29) x REC STOP (29) cz SYNCHRO REC Tämän painikkeen toiminto ei ole käytössä. REC MODE (29) Valitsee tallennustilan. X TV/RADIO (32) Vaihtaa TV- ja radiokanavien välillä. Y TV [/1 (päälle/valmiustilaan) (21) TV t (tulon valinta) (21) TV 2 (äänenvoimakkuus) +/ (21) TV PROG (ohjelma) +/ (21) +-painikkeessa on nysty*. Z TV/DVD (21) Vaihtaa TV-tilan ja DVD-tilan välillä. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta.,jatkuu 11

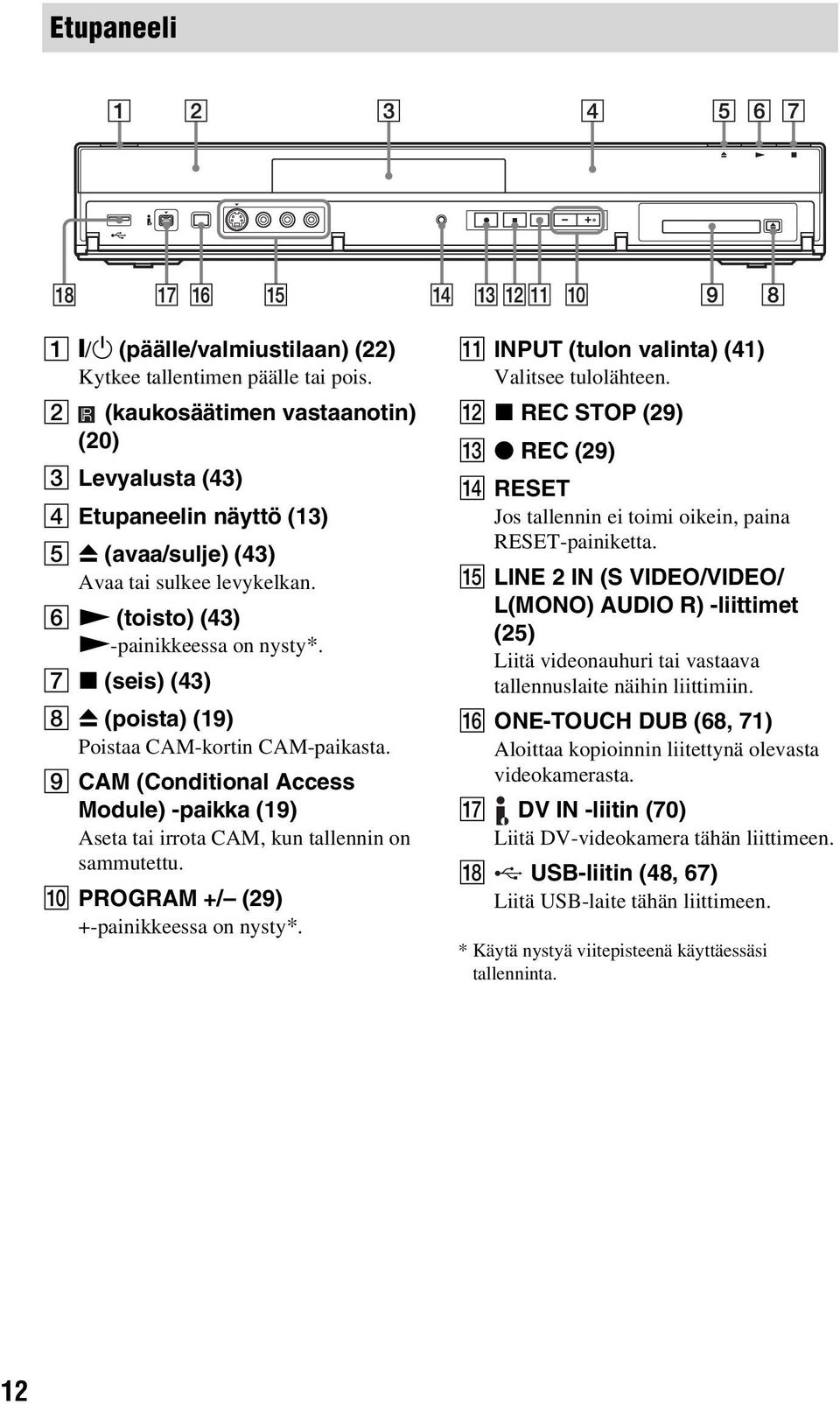

12 Etupaneeli A [/1 (päälle/valmiustilaan) (22) Kytkee tallentimen päälle tai pois. B (kaukosäätimen vastaanotin) (20) C Levyalusta (43) D Etupaneelin näyttö (13) E Z (avaa/sulje) (43) Avaa tai sulkee levykelkan. F N (toisto) (43) N-painikkeessa on nysty*. G x (seis) (43) H Z (poista) (19) Poistaa CAM-kortin CAM-paikasta. I CAM (Conditional Access Module) -paikka (19) Aseta tai irrota CAM, kun tallennin on sammutettu. J PROGRAM +/ (29) +-painikkeessa on nysty*. K INPUT (tulon valinta) (41) Valitsee tulolähteen. L x REC STOP (29) M z REC (29) N RESET Jos tallennin ei toimi oikein, paina RESET-painiketta. O LINE 2 IN (S VIDEO/VIDEO/ L(MONO) AUDIO R) -liittimet (25) Liitä videonauhuri tai vastaava tallennuslaite näihin liittimiin. P ONE-TOUCH DUB (68, 71) Aloittaa kopioinnin liitettynä olevasta videokamerasta. Q DV IN -liitin (70) Liitä DV-videokamera tähän liittimeen. R USB-liitin (48, 67) Liitä USB-laite tähän liittimeen. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta. 12

13 Etupaneelin näyttö A Näyttää seuraavat tiedot: Toisto-/tallennusaika Valittuna olevan nimikkeen numero Kello Ohjelmapaikka UPDATE-merkkivalo UPDATE tulee näkyviin, kun tallennin päivittää tietoja. B HDD Syttyy, kun kiintolevy valitaan. DVD Syttyy, kun DVD valitaan. C Ajastimen merkkivalo (38) Syttyy, kun tallennusajastin asetetaan. D NTSC-merkkivalo (84) Syttyy, kun toistetaan NTSC-levyä. E Levyn tyyppi RW syttyy, kun DVD+RW/DVD- RW-levy ladataan. R syttyy, kun DVD+R/DVD-R-levy ladataan. F Komentotilan merkkivalo (80) Näyttää tallentimen nykyisen komentotilan numeron. G Tallennuksen tila H Kopiointisuunnan merkkivalo I Toiston tila Takapaneeli A AERIAL IN/OUT -liittimet (15) B LINE 2 OUT (R-AUDIO-L/VIDEO) -liittimet (17) C LINE 1/DECODER-liitin (24) D HDMI OUT -liitin (16) E DIGITAL OUT (COAXIAL) -liitin (17) F AC IN -liitin (20) G LINE 3 TV -liitin (16) H COMPONENT VIDEO OUT (Y, PB/CB, PR/CR) -liittimet (17) 13

14 Liitännät ja asetukset Tallentimen liittäminen Liitä tallennin ja tee sen asetukset vaiheiden 1 6 mukaan. Älä liitä virtajohtoa, ennen kuin olet päässyt kohtaan Vaihe 4: Virtajohdon liittäminen sivulla 20. Katso vakiovarusteiden luettelo kohdasta Tekniset tiedot (sivu 106). Kiinnitä johdot kunnolla ei-toivotun kohinan ehkäisemiseksi. Katso liitettävien komponenttien mukana toimitettuja käyttöohjeita. Tätä tallenninta ei voi liittää televisioon, jossa ei ole SCART- tai videotuloliitintä. Muista irrottaa kunkin laitteen virtajohto ennen liittämistä. 14

15 Vaihe 1: Antennikaapelin liittäminen Liitä antennikaapeli noudattamalla alla olevia ohjeita. Valmiustila -asetukseksi asetetaan Tila 1 (oletus) Järjestelmä 1 -asetuksissa, eikä TV:ssä näy kuvaa, jos tallennin on valmiustilassa. Jos haluat katsella TV:tä valmiustilassa, valitse Valmiustila -asetukseksi Tila 2 kohdassa Vaihe 6: Pika-asetus (sivu 22) tai käytä jakajaa antennitulosignaalien jakamiseen TV:lle ja tallentimelle. z Voit myös valita Valmiustila -asetukseksi Tila 2 Järjestelmä 1 -asetuksissa (sivu 79). Jos antenni on lattakaapeli (300 ohmin kaksijohtiminen kaapeli), käytä ulkoista antenniliitintä (ei kuulu varusteisiin) antennin liittämiseen tallentimeen. Jos käytössä on erilliset kaapelit AERIAL-antenneja varten, käytä AERIAL UHF/VHF -kaistan sekoitinta (ei kuulu varusteisiin) antennin liittämiseen tallentimeen. Liitännät ja asetukset Seinä AERIAL IN -liittimeen DVD-tallennin AERIAL OUT -liittimeen Antennituloon Antennikaapeli (vakiovaruste) : Signaalivirta TV 1 Irrota antennikaapeli TV:stä ja liitä se tallentimen takapaneelissa olevaan AERIAL IN -liittimeen. 2 Liitä tallentimen AERIAL OUT -liitin TV:n antennituloon vakiovarusteisiin kuuluvalla antennikaapelilla. 15

16 Vaihe 2: TV:n ja audiolaitteen liittäminen Valitse yksi seuraavista kuvioista TV-monitorin, projektorin tai audiolaitteen, kuten AVvahvistimen (vastaanottimen), tuloliittimen mukaan. SCART-kaapelin liittäminen Jos LINE 3 -lähtö [LINE 1 -tulo] -vaihtoehdoksi valitaan S-Video [S-Video], RGB [Video/RGB] tai RGB [Dekooderi] Videotulo/lähtö -valikossa (sivu 84), käytä SCARTkaapelia, joka on yhteensopiva valitun signaalin kanssa. DVD-tallennin TV SCART-kaapeli (ei kuulu varusteisiin) HDMI-kaapelin liittäminen Käytä sertifioitua HDMI-kaapelia voidaksesi nauttia korkealaatuisesta digitaalisesta kuvasta ja äänestä HDMI OUT -liittimen kautta. Liitettäessä HDMI-Ohjaus -toiminnon kanssa yhteensopivaa Sony-televisiota/audiolaitetta katso 19. TV:n liittäminen DVD-tallennin TV HDMI-kaapeli (ei kuulu varusteisiin) TV:n liittäminen audiolaitteen kautta DVD-tallennin Audiolaite HDMI-kaapeli (ei kuulu varusteisiin) TV HDMI-kaapeli (ei kuulu varusteisiin) 16

17 Muiden kaapelien liittäminen Liittäminen videoliittimiin Kun liität videoliittimet, voit katsella kuvia. A Komponenttivideon lähtöliittimet (Y, PB/CB, PR/CR) Punainen Punainen Liittäminen ääniliittimiin Kun liität ääniliittimet, voit kuunnella ääntä. C Digitaalinen audiolähtöliitin (COAXIAL) Liitännät ja asetukset Sininen Sininen Vihreä Vihreä Tämä tarjoaa värien tarkan toiston ja korkealaatuiset kuvat. Jos TV hyväksyy lomittamattoman 525p-/ 625p-muotoisen signaalin eikä käytetä HDMI-liitäntää, käytä tätä liitäntää ja aseta Pika-asetus -valikon Lomittamaton -valinnaksi Yhteensopiva (sivu 22). Voit myös asettaa Komponenttivideolähtö -valikon Videotulo/lähtö -asetukseksi Lomittamaton lomittamattomien videosignaalien lähettämistä varten. Katso tarkempia tietoja kohdasta Komponenttivideolähtö sivulla 83. Jos audiolaitteessa on Doly *1 Digital-, DTS *2 - tai MPEG-audiodekooderi ja digitaalinen tuloliitin, käytä tätä liitäntää. Voit nauttia Doly Digital- (5.1-kan.), DTS- (5.1-kan.) ja MPEG-äänen (5.1-kan.) surround-tehosteista. *1 *2 B Videolähtöliitin D Äänen L/R (vasen/oikea) lähtöliittimet Tämä tarjoaa normaalilaatuisen kuvan. Keltainen Keltainen Valkoinen (L) Punainen (R) Valkoinen (L) Punainen (R) Tämä liitäntä käyttää TV:n tai audiolaitteen kahta kaiutinta ääntä varten.,jatkuu 17

18 Liitettäessä HDMI-liittimeen Noudata alla olevia vaiheita. Sopimaton käsittely voi vahingoittaa HDMI-pistukkaa ja liitintä. 1 Kohdista huolellisesti HDMIpistukkaan tallentimen takana ja HDMIliittimeen tarkistamalla niiden muodot. Varmista, ettei liitin ole ylösalaisin tai vinossa. Liitin on ylösalaisin Ei suorassa 2 Työnnä HDMI-liitin suoraan HDMIpistukkaan. Älä taivuta HDMI-liitintä tai kohdista siihen painetta. Muista irrottaa HDMI-kaapeli, kun siirrät tallenninta. Älä paina tallenninta kaapin seinää vasten, jos sijoitat tallentimen kaappiin, kun HDMI-kaapeli on liitetty. Se voi vahingoittaa HDMI-pistukkaa tai HDMI-kaapelia. Älä väännä HDMI-liitintä, kun liität sen HDMIpistukkaan tai irrotat sen siitä, jotta HDMIpistukka ja liitin eivät vahingoitu. Toistettaessa laajakulmakuvia Jotkin tallennetut kuvat eivät ehkä mahdu televisioruutuun. Jos haluat vaihtaa kuvakokoa, katso sivu 83. z Katso järjestelmään liitettyjen laitteiden mukana toimitetuista käyttöohjeista tietoja kaiuttimien oikeasta sijoittamisesta. Älä liitä tallenninta televisioon sekä SCARTkaapelilla että HDMI-kaapelilla. Älä liitä tallentimen ja television väliin useampaa kuin yhden tyyppistä videokaapelia kerrallaan. Kun tallennin on liitetty televisioon SCARTliittimellä, tallennin asettuu automaattisesti television tulolähteeksi, kun toisto aloitetaan. Palauta tarvittaessa tulo televisioon painamalla kaukosäätimen TV t -painiketta. Et voi liittää HDMI OUT -liitintä DVI-liittimiin, jotka eivät ole HDCP-yhteensopivia (esim. PCnäyttöjen DVI-liittimet). Lomittamattomia komponenttivideosignaaleja ei lähetetä, kun käytetään HDMI-liitäntää. Älä liitä television äänilähtöliittimiä LINE 2 IN (R-AUDIO-L) -liittimiin samaan aikaan. Siitä seuraa television kaiuttimista kuuluvaa eitoivottua kohinaa. Liitettäessä äänen L/R-tuloliittimiin älä liitä LINE 2 IN- (R-AUDIO-L) ja LINE 2 OUT (R- AUDIO-L) -liittimiä television äänilähtöliittimiin samaan aikaan. Siitä seuraa television kaiuttimista kuuluvaa ei-toivottua kohinaa. Liitettäessä HDMI OUT -liittimeen tai DIGITAL OUT (COAXIAL) -liittimeen tee liitännän jälkeen asianmukaiset asetukset Audiolähtö -valikossa (sivu 86). Muussa tapauksessa kaiuttimista ei kuulu ääntä tai niistä kuuluu voimakasta kohinaa. * Tässä DVD-tallentimessa käytetään HDMI (High-Definition Multimedia Interface) -tekniikkaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Liitettäessä videonauhuriin Liitä videonauhuri tallentimen LINE 1/ DECODER -liittimeen (sivu 24). 18

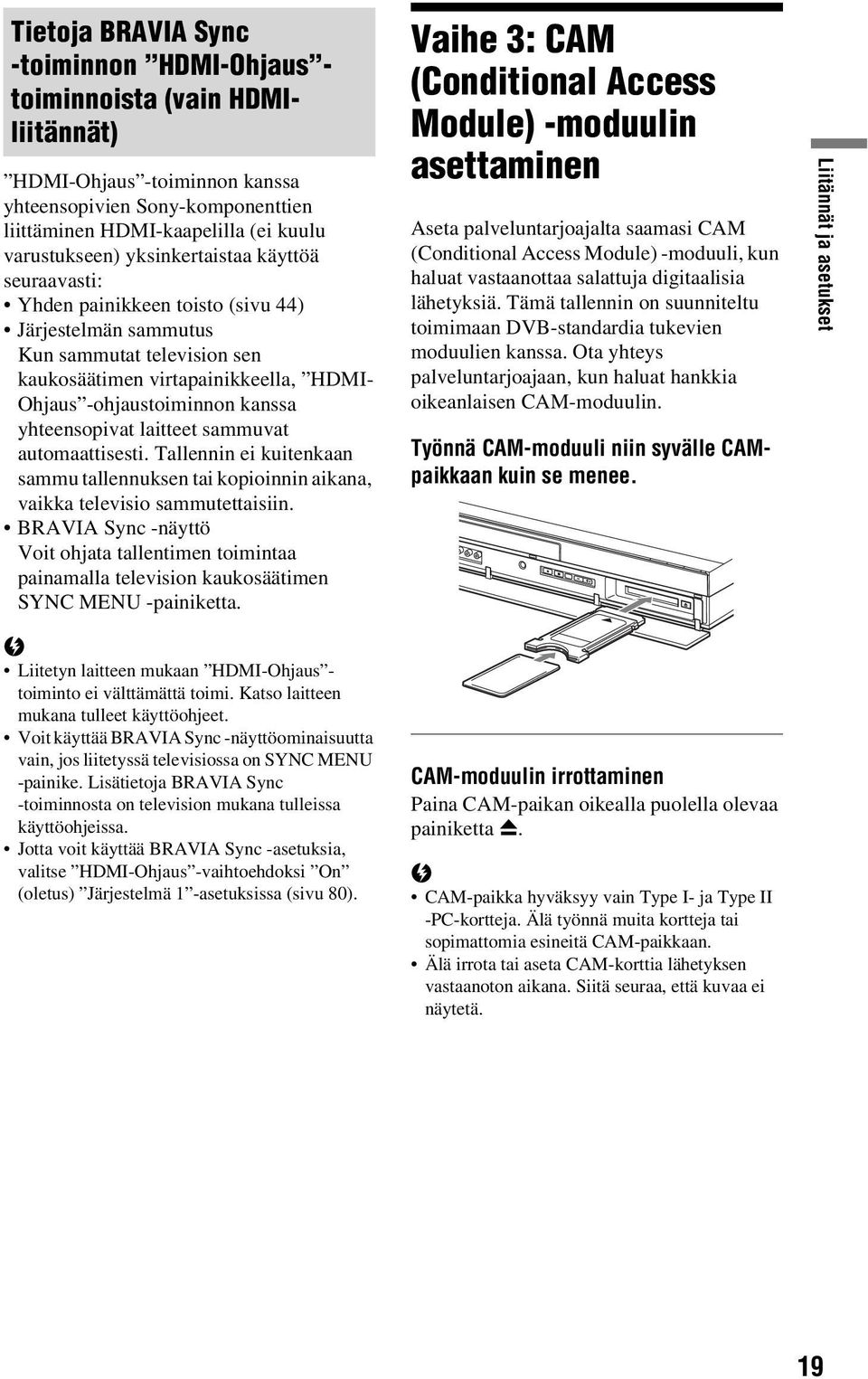

19 Tietoja BRAVIA Sync -toiminnon HDMI-Ohjaus - toiminnoista (vain HDMIliitännät) HDMI-Ohjaus -toiminnon kanssa yhteensopivien Sony-komponenttien liittäminen HDMI-kaapelilla (ei kuulu varustukseen) yksinkertaistaa käyttöä seuraavasti: Yhden painikkeen toisto (sivu 44) Järjestelmän sammutus Kun sammutat television sen kaukosäätimen virtapainikkeella, HDMI- Ohjaus -ohjaustoiminnon kanssa yhteensopivat laitteet sammuvat automaattisesti. Tallennin ei kuitenkaan sammu tallennuksen tai kopioinnin aikana, vaikka televisio sammutettaisiin. BRAVIA Sync -näyttö Voit ohjata tallentimen toimintaa painamalla television kaukosäätimen SYNC MENU -painiketta. Vaihe 3: CAM (Conditional Access Module) -moduulin asettaminen Aseta palveluntarjoajalta saamasi CAM (Conditional Access Module) -moduuli, kun haluat vastaanottaa salattuja digitaalisia lähetyksiä. Tämä tallennin on suunniteltu toimimaan DVB-standardia tukevien moduulien kanssa. Ota yhteys palveluntarjoajaan, kun haluat hankkia oikeanlaisen CAM-moduulin. Työnnä CAM-moduuli niin syvälle CAMpaikkaan kuin se menee. Liitännät ja asetukset Liitetyn laitteen mukaan HDMI-Ohjaus - toiminto ei välttämättä toimi. Katso laitteen mukana tulleet käyttöohjeet. Voit käyttää BRAVIA Sync -näyttöominaisuutta vain, jos liitetyssä televisiossa on SYNC MENU -painike. Lisätietoja BRAVIA Sync -toiminnosta on television mukana tulleissa käyttöohjeissa. Jotta voit käyttää BRAVIA Sync -asetuksia, valitse HDMI-Ohjaus -vaihtoehdoksi On (oletus) Järjestelmä 1 -asetuksissa (sivu 80). CAM-moduulin irrottaminen Paina CAM-paikan oikealla puolella olevaa painiketta Z. CAM-paikka hyväksyy vain Type I- ja Type II -PC-kortteja. Älä työnnä muita kortteja tai sopimattomia esineitä CAM-paikkaan. Älä irrota tai aseta CAM-korttia lähetyksen vastaanoton aikana. Siitä seuraa, että kuvaa ei näytetä. 19

20 Vaihe 4: Virtajohdon liittäminen Liitä varusteisiin kuuluva virtajohto tallentimen AC IN -liittimeen. Liitä sitten tallentimen ja TV:n virtajohdot pistorasiaan. Kun virtajohto on liitetty, odota hetki ennen tallentimen käyttöä. Voit käyttää tallenninta, kun etupaneelin näyttö syttyy ja tallennin siirtyy valmiustilaan. Jos liität lisälaitteita tähän tallentimeen (sivu 24), muista liittää virtajohto vasta, kun kaikki liitännät ovat valmiit. Vaihe 5: Kaukosäätimen valmistelu Tallenninta voidaan ohjata varusteisiin kuuluvalla kaukosäätimellä. Aseta kaksi R6 (AA-kokoista) -paristoa paikalleen sovittaen niiden 3- ja #-päät paristotilan merkintöjen mukaan. Kun käytät kaukosäädintä, suuntaa se tallentimen kaukosäätimen tunnistimeen. 1 AC IN -liittimeen 2 pistorasiaan Jos varusteisiin kuuluva kaukosäädin häiritsee muiden Sony DVD-tallentimien tai -soittimien toimintaa, vaihda tämän tallentimen komentomuodon numero (sivu 80). Käytä paristoja oikein mahdollisen vuodon ja ruostumisen välttämiseksi. Jos vuotoa esiintyy, älä kosketa nestettä paljain käsin. Noudata seuraavia ohjeita: Älä käytä uutta paristoa vanhan pariston kanssa tai eri valmistajien paristoja. Älä yritä ladata paristoja uudelleen. Poista paristot, jos kaukosäädintä ei tulla käyttämään pitkään aikaan. Jos paristot vuotavat, pyyhi kaikki paristotilassa oleva neste pois ja laita tilalle uudet paristot. Älä altista kaukosäätimen tunnistinta (merkintä etupaneelissa) voimakkaalle valolle, kuten suoralle auringonvalolle tai valaisimille. Tallennin ei välttämättä tottele kaukosäädintä. Kun vaihdat kaukosäätimen paristot, numerokoodi ja komentomuoto voivat palautua oletusasetuksiin. Aseta oikea numerokoodi ja komentomuoto uudelleen. 20

21 Televisioiden ohjaaminen kaukosäätimellä Kaukosäätimen signaalia voidaan säätää television ohjaamiseksi. Ohjattavissa olevien televisioiden numerokoodit Jos luettelossa on useampi kuin yksi numerokoodi, kokeile niitä yksi kerrallaan, kunnes löydät televisiolle sopivan. Liitetyn laitteen mukaan et ehkä voi ohjata televisiota alla mainitulla painikkeilla tai osalla niistä. Jos syötät uuden numerokoodin, se korvaa aiemmin syötetyn. Numeropainikkeet TV/DVD TV 2 +/ TV [/1 TV t TV PROG +/ 1 Pidä kaukosäätimen pohjassa oleva TV [/1 -painike painettuna. Älä paina kaukosäätimen yläosassa olevaa [/1-painiketta. 2 Pidä TV [/1 -painike painettuna ja syötä television valmistajan koodi numeropainikkeilla. Jos esimerkiksi haluat syöttää 09, paina ensin 0 ja sitten 9. Kun olet syöttänyt viimeisen numeron, vapauta TV [/1 -painike. Valmistaja Numerokoodi Sony 01 (oletus) Grundig 11 Hitachi 24 ITT 15, 16 JVC 33 LG/Goldstar 76 Loewe 45 Nokia 15, 16, 69, 73 Panasonic 17, 49 Philips 06, 07, 08, 72 Saa 12, 13, 74 Samsung 22, 23, 71 Sanyo 25 Sharp 29 Telefunken 36 Thomson 43, 75 Toshia 38 Kaukosäädin toimii seuraavasti: Painikkeet TV [/1 TV 2 (äänenvoimakkuus) +/ TV PROG +/ TV t (tulon valinta) Toiminnot Kytkee television päälle ja pois. Säätää television äänenvoimakkuutta. Valitse television ohjelmapaikan. Vaihtaa television tulolähteen. Liitännät ja asetukset,jatkuu 21

22 TV/DVD-painikkeen käyttäminen (vain SCART-liitännät) TV/DVD-painike vaihtaa TV-tilan ja DVDtilan välillä. Paina TV/DVD-painiketta pysäytystilassa tai kun kuvaruudussa ei näy valikkoa. Osoita kaukosäätimellä tallenninta, kun käytät tätä painiketta. TV-tila: Valitse tämä, jos käytät pääasiassa TV:n viritintä. Kun toisto aloitetaan, tallennin valitaan automaattisesti TV:n tulolähteeksi. DVD-tila: Valitse tämä, jos käytät pääasiassa tallentimen viritintä. Vaihe 6: Pika-asetus Tee perussäädöt kohdan Pika-asetus mukaisten ruudussa näkyvien ohjeiden mukaan. Varo irrottamasta kaapeleita tai poistumasta Pika-asetus -toiminnosta tämän toimenpiteen aikana. [/1 Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Tallentimen ohjelmapaikkoja voidaan muuttaa numeropainikkeilla. Esimerkki: kanavaa 50 varten Paina 5, 0 ja lopuksi. O RETURN </M/m/,, TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudussa. 2 Tee asetukset noudattamalla ruudussa näkyviä ohjeita ja jatka painamalla tai,. Kieli (kieli) Valitse kuvaruutunäyttöjen kieli painamalla M/m. Maa Valitse maa/alue painamalla M/m. 22

23 Autom. kanavahaku (sivu 76) 1 Valitse haettava kanavatyyppi painamalla </, ja paina m. Kaikki : Hakee sekä digitaalisia että analogisia kanavia. Digitaalinen : Hakee vain digitaalisia kanavia. Analoginen : Hakee vain analogisia kanavia. Jos valitset Analoginen, siirry vaiheeseen 3. 2 Valitse haettava palvelutyyppi, Kaikki palvelut tai Ilmaiset palvelut painamalla </, ja paina m. 3 Valitse Käynnistä ja paina. Tallennin aloittaa ohjelmapaikkojen haun. TV-tyyppi (sivu 83) Jos sinulla on laajakuvatelevisio, valitse 16:9. Jos sinulla on tavallinen televisio, valitse 4:3 Letter Box tai 4:3 Pan Scan. Tämä määrittää, miten laajakulmaiset kuvat näkyvät televisiossa. Lomittamaton Jos liität lomittamattoman formaatin television tähän tallentimeen käyttäen COMPONENT VIDEO OUT -liitäntöjä, valitse Yhteensopiva. HDMI-liitäntää käytettäessä (sivu 16) tallennin ohittaa Lomittamaton - asetuksen. Valmiustila (sivu 79) Valitse tila, jota käytetään, kun tallennin sammutetaan. Kyllä (Tila 2) : Tulosignaaleja lähetetään, kun tallennin on valmiustilassa. Ei (Tila 1) : Mitään tulosignaaleja ei lähetetä, kun tallennin on valmiustilassa. Man. kellon asetus Tallennin asettaa kellonajan automaattisesti. Jos signaalia ei löydy, aseta kellonaika manuaalisesti. Aseta päivä, kuukausi, vuosi, tunti ja minuutit painikkeilla </M/m/, ja käynnistä kello painamalla. 3 Paina, kun Lopeta tulee näkyviin. Pika-asetus on suoritettu. Paluu edelliseen vaiheeseen Paina O RETURN. z Jos haluat suorittaa Pika-asetus -toiminnon uudelleen, paina SYSTEM MENU ja valitse Pika-asetus kohdasta Alkuasetukset (sivu 89). Liitännät ja asetukset 23

24 Videonauhurin tai vastaavan laitteen liittäminen Kun tallentimen virtajohto on irrotettu pistorasiasta, liitä videonauhuri tai vastaava tallennuslaite tämän tallentimen LINE IN -liittimiin. Kun haluat katsella liitetyn videonauhurin tai vastaavan laitteen kuvaa tallentimen kautta tallentimen ollessa valmiustilassa, valitse Valmiustila -vaihtoehdoksi Tila 2 (oletus) Järjestelmä 1 -asetuksissa (sivu 79). Muuten kuvaa ei näy. Käytä etupaneelin DV IN -liitintä, jos laitteessa on DV-lähtöliitin (i.link-liitin) (sivu 70). Katso tarkemmat tiedot liitettävän laitteen mukana toimitetuista käyttöohjeista. Kun haluat käyttää tätä tallenninta tallentamiseen, katso kohtaa Tallentaminen liitetystä laitteesta sivulla 41. Liittäminen LINE 1/DECODER -liittimeen Liitä videonauhuri tai vastaava tallennuslaite tallentimen LINE 1/DECODER -liittimeen. Videonauhuri TV SCART-kaapeli (ei kuulu varusteisiin) SCART-tuloon i LINE 1/DECODER -liittimeen T LINE 3 TV -liittimeen DVD-tallennin Kopioinnin estäviä signaaleja sisältäviä kuvia ei voi tallentaa. Jos tallentimen signaali ohjataan videonauhurin kautta, televisioruudussa näkyvä kuva ei ehkä ole selvä. DVD-tallennin Videonauhuri TV Muista liittää videonauhuri DVD-tallentimeen ja televisioon alla osoitetussa järjestyksessä. Kun haluat katsoa videonauhoja, katso niitä televisioon kytketyn toisen linjatulon kautta. Linjatulo 1 Videonauhuri DVD-tallennin TV Linjatulo 2 Kun videonauhurille tallennetaan tältä DVD-tallentimelta, älä vaihda tulolähdettä televisioksi painamalla kaukosäätimen TV/DVD-painiketta. Jos tallentimen virtajohto irrotetaan pistorasiasta, liitetyn videonauhurin signaaleja ei voi katsoa. 24

25 Liittäminen etupaneelin LINE 2 IN -liittimiin Liitä videonauhuri tai vastaava tallennuslaite tallentimen LINE 2 IN -liittimiin. Jos laitteessa on S-videoliitin, voidaan audio/videokaapelin tilalla käyttää S-videokaapelia. S VIDEO OUTPUT VIDEO AUDIO L R Videonauhuri tms. Liitännät ja asetukset S-videokaapeli (ei kuulu varusteisiin) Audio/videokaapeli (ei kuulu varusteisiin) LINE 2 IN -liittimeen : Signaalivirta DVD-tallennin z Kun liitetty laite lähettää vain monoääntä, liitä vain tallentimen edessä oleviin L(MONO)- ja VIDEOtuloliittimiin. Älä liitä R-tuloliitintä. Älä liitä keltaista LINE IN (VIDEO) -liitintä, kun S-video-kaapeli on käytössä. Älä liitä tämän tallentimen lähtöliitintä toisen laitteen tuloliittimeen, jos toisen laitteen lähtöliitin on liitetty tämän tallentimen tuloliittimeen. Tämä voi aiheuttaa kohinaa (takaisinsyöttöä). Älä liitä tallentimen ja television väliin useampaa kuin yhden tyyppistä videokaapelia kerrallaan. 25

26 Ulkoisen dekooderin liittäminen Voit katsella tai tallentaa ulkoisen dekooderin (analoginen maksutelevisio/canal Plus) ohjelmia, jos liität dekooderin (ei kuulu varusteisiin) tallentimeen. Irrota tallentimen virtajohto pistorasiasta liittäessäsi dekooderin. Kun haluat katsella liitetyn ulkoisen dekooderin (analoginen maksutelevisio-/canal Plus -dekooderi) ohjelmia, kun tallennin on valmiustilassa, valitse Valmiustila -asetukseksi Tila 2 (oletus) Järjestelmä 1 -asetuksissa (sivu 79). Muuten kuvaa ei näy. Huomaa, että jos LINE 3 -lähtö [LINE 1 -tulo] -vaihtoehdoksi valitaan Video [Dekooderi] tai RGB [Dekooderi] vaiheessa 5 kohdassa Ulkoisen dekooderin (analoginen maksutelevisio-/canal Plus -dekooderi) ohjelmapaikkojen asetus (sivu 27), et voi tehdä valintaa L1, koska Line 1 on tällöin varattu dekooderin käyttöön. Dekooderin liittäminen TV Ulkoinen dekooderi (analoginen maksutelevisio-/ Canal Plus -dekooderi) AERIAL IN -liittimeen Antennikaapeli (vakiovaruste) AERIAL OUT -liittimeen T LINE 3 TV -liittimeen SCART-tuloon SCART-kaapeli (ei kuulu varusteisiin) i LINE 1/DECODER -liittimeen SCART-kaapeli (ei kuulu varusteisiin) DVD-tallennin 26

27 Ulkoisen dekooderin (analoginen maksutelevisio-/ Canal Plus -dekooderi) ohjelmapaikkojen asetus Kun haluat katsella tai tallentaa analogisia maksutelevisio-/canal Plus -kanavia, aseta näyttöruudun avulla tallennin vastaanottamaan ohjelmapaikat. Tee kaikki alla mainitut toimet, jotta ohjelmapaikat tulisivat asetetuiksi oikein. 1 Paina SYSTEM MENU. Järjestelmävalikko tulee näkyviin. 2 Valitse Alkuasetukset painamalla M/m ja paina. 3 Valitse Videotulo/lähtö painamalla M/m ja paina. 4 Valitse LINE 3 -lähtö [LINE 1 -tulo] painamalla M/m ja paina. 5 Valitse Video [Dekooderi] tai RGB [Dekooderi] painamalla M/m ja paina. 6 Paina O RETURN, kun haluat palata vaiheeseen Alkuasetukset. 7 Valitse Kanava painamalla M/m ja paina. 8 Valitse Analoginen manuaaliasetus painamalla M/m ja paina. 9 Valitse ohjelmapaikka painamalla M/m ja paina punaista painiketta ( Muokkaa ). 11 Valitse Äänijärjest. painamalla M/ m ja valitse käytettävissä oleva TVjärjestelmä, B/G, D/K, I tai L, painamalla </,. Kun haluat vastaanottaa lähetyksiä Ranskassa, valitse L. 12 Valitse Dekooderi painamalla M/m ja valitse On painamalla </,. 13 Paina punaista painiketta ( Tallenna ). Paluu edelliseen vaiheeseen Paina O RETURN. Jos tallentimen virtajohto irrotetaan pistorasiasta, liitetyn dekooderin signaaleja ei voi katsoa. Kun haluat katsella liitetyn ulkoisen dekooderin (analoginen maksutelevisio-/canal Plus -dekooderi) ohjelmia, kun tallennin on valmiustilassa, valitse Valmiustila -asetukseksi Tila 2 Järjestelmä 1 -asetuksissa (sivu 79). Liitännät ja asetukset 10 Valitse Kanava painamalla M/m ja valitse ulkoisen dekooderin ohjelmapaikka painamalla </,. 27

28 Perustoiminnot Järjestelmävalikon käyttäminen Järjestelmävalikon avulla päästään käyttämään tallentimen toimintoja. Media Näyttää kiintolevyn, levyn tai liitetyn USBlaitteen sisällön. Video (Nimike) : Näyttää kiintolevyn tai DVD-levyn nimikeluettelon (sivu 30). Video (DivX) : Näyttää kiintolevyn, DATA DVD- tai DATA CD -levyn DivXluettelon (sivu 49). Musiikki : Näyttää kiintolevyn, CD-, DATA DVD- tai DATA CD -levyn musiikkiluettelon (sivu 51). Digikuva : Näyttää kiintolevyn, DATA DVD- tai DATA CD -levyn valokuvaluettelon (sivu 53). USB : Näyttää liitetyn USB-laitteen DivX- /musiikki-/valokuvaluettelon (sivu 55). SYSTEM MENU </M/m/,, Ajastettu tallennus Näyttää ajastintallennuksen valikon. Ohjelmaopas : Tämän avulla voit asettaa tallennettavan ohjelman elektronisen ohjelmaoppaan (EPG) tarjoamien tietojen perusteella (sivu 36). Ajastuslista : Tämän avulla voit asettaa ohjelman päivämäärän, ohjelman ja ohjelmapaikan manuaalisesti (sivu 38). 1 Paina SYSTEM MENU. Järjestelmävalikko tulee näkyviin. 2 Valitse valikon kuvake painamalla M/ m ja paina. 3 Valitse vaihtoehto painamalla M/m ja paina. Valitse tarvittaessa alavaihtoehto painamalla M/m ja paina. HDD/DV-kamera Näyttää kopiointiluettelon. HDD-kameran kopiointi : Tämän avulla voit kopioida Sony HDD -videokameran sisällön tallentimen kiintolevylle etupaneelin USB-liittimen kautta (sivu 67). DV-kopiointi : Tämän avulla voit kopioida DV-videokameran sisällön tallentimen kiintolevylle etupaneelin DV IN -liittimen kautta (sivu 70). Levyn asetukset (sivu 73) Näyttää Levyasetukset-valikon HDD/DVDlevyyn liittyvien asetusten muuttamista varten. Alkuasetukset (sivu 75) Näyttää Alkuasetukset-valikon tallentimen määrittämiseksi omien tarpeiden mukaan. Järjestelmävalikosta poistuminen Paina SYSTEM MENU. 28

29 TV-ohjelman tallentaminen kiintolevylle HDD Tässä osassa selitetään perustoiminnot valittuna olevan TV-ohjelman tallentamiseksi kiintolevylle (HDD). Jos haluat tietää, miten ajastustallennuksia tehdään, katso sivu 36. Tallennuskohteena on vain kiintolevy. [/1 PROG +/ INPUT Tallennuksen keskeyttäminen Paina X (tauko). Jatka tallennusta painamalla z REC. Tallennusmuodon vaihtaminen (vain analoginen lähetys) Valitse tallennusmuoto ennen tallennuksen alkamista painelemalla REC MODE -painiketta. Aina kun painiketta painetaan, televisioruudun näyttö vaihtuu seuraavasti: Lisätietoja tallennusmuodosta on sivulla 100. Toisen televisio-ohjelman katsominen tallennuksen aikana Jos televisio on liitetty T LINE 3 TV -liittimeen, valitse television TV-tulo painamalla TV/DVD -painiketta ja valitse sitten ohjelma, jota haluat katsoa. Jos televisio on liitetty LINE 2 OUT- tai COMPONENT VIDEO OUT -liittimeen, valitse television TV-tulo painamalla TV t -painiketta (sivu 21). Perustoiminnot X z REC x REC STOP REC MODE TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudussa. 2 Valitse tallennettava ohjelmapaikka tai tulolähde painamalla PROG +/. 3 Paina z REC. Tallennusmuodoksi valitaan automaattisesti DR-muoto, ja tallennus alkaa. Painikkeen z REC painamisen jälkeen voi kulua hetki, ennen kuin tallennus voidaan aloittaa. Tallennuksen lopettamiseen tai keskeyttämiseen voi kulua hetki. Tallennusmuotoa ei voi vaihtaa tallennuksen aikana. Jos virta katkeaa, tallennettava ohjelma voi pyyhkiytyä. Maksutelevisio-/Canal Plus -ohjelmia ei voi katsoa tallennettaessa toista maksutelevisio-/ Canal Plus -ohjelmaa. Tallennuksen lopettaminen Paina x REC STOP.,jatkuu 29

30 Pika-ajastintoiminnon käyttäminen Tallennin voidaan asettaa tallentamaan 30 minuutin jaksoissa. Aseta kesto painelemalla painiketta z REC. Jokainen painallus lisää aikaan 30 minuuttia. Enimmäiskesto on 8 tuntia. (normaali tallennus) Aikalaskurin lukema pienenee minuutti kerrallaan lukemaan 0:00, jolloin tallennin lopettaa tallennuksen. Tallennetun ohjelman toistaminen (Nimikelista) HDD -RVR +RW -RWVR -RWVideo +R -RVideo Kun haluat toistaa tallennetun nimikkeen, valitse se nimikeluettelosta. Tallennin tallentaa TV-ohjelmia vain kiintolevylle. Jos haluat säilyttää ohjelmia ja katsoa niitä yhdeltä DVD-levyltä, tallenna ohjelmat kiintolevylle ja kopioi ne sitten DVDlevylle (sivu 63). Pika-ajastimen peruuttaminen Painele z REC, kunnes aikalaskuri katoaa näkyvistä. Tallennin palaa normaaliin tallennustilaan. Lopeta tallennus painamalla x REC STOP. HDD Punainen Vihreä MARKER DVD Sininen Keltainen TITLE LIST </M/m/,, 1 Paina HDD tai DVD. Jos teet valinnan DVD, aseta DVD paikalleen (katso Levyjen ja tallennettujen ohjelmien toistaminen sivulla 43.). Toisto alkaa automaattisesti levyn mukaan. 30

31 2 Paina TITLE LIST. Vain valittua tallennusvälinettä koskevat vaihtoehdot näytetään. Vain tallennuksen aikana käytettävissä olevat vaihtoehdot näytetään. Esimerkki: HDD A Tallennusvälineen tyyppi: HDD (kiintolevy) tai DVD-levy B Valitun nimikkeen esikatselu: Näyttää valitun nimikkeen esikatselutiedot (nimikkeen nimi, tallennuspäivämäärä ja -aika, kanavan nimi tai ohjelman numero, tallennusmuoto, nimikkeen koko ja kuvakkeet). Jos haluat lisätietoja kuvakkeista, katso Kuvakkeet/ nimikkeen nimi/tallennuspäivämäärä: alla. C Väripainikkeet: Paina kaukosäätimen samanväristä painiketta. Punainen painike ( Muokkaa ): Tämän avulla voit poistaa/kopioida nimikkeitä jne. Vihreä painike ( Lajittele ): Lajittelee nimikkeitä eri tavoilla. Keltainen painike ( Siirry ): Vaihtaa nimikeluettelon näyttämään toistoluetteloita (sivu 60) tai Visuaalinen haku -toiminnon. Sininen painike ( Media ): Vaihtaa luetteloksi DivX-, musiikki- tai valokuvaluettelon. D Vierityspalkki: Näkyy, kun kaikki nimikkeet eivät mahdu luetteloon. Voit nähdä piilossa olevat nimikkeet painamalla M/m. E Nimikkeen numero/nimikkeiden lukumäärä F Jäljellä oleva kapasiteetti/ kokonaiskapasiteetti (noin) G Kuvakkeet/nimikkeen nimi/ tallennuspäivämäärä: : Osoittaa suojatun nimikkeen. NEW : Osoittaa, että nimike on tallennettu hiljattain (ei vielä toistettu). : Osoittaa, että nimikettä tallennetaan Päivitä-toiminnolla. Tyylilajikuvakkeet: Osoittaa nimikkeen tyylilajin vain, jos nimikkeellä on tyylilajitietoja. Voit tarkistaa jokaisen tyylilajikuvakkeen nimen. Katso Ohjelmien hakeminen tyylilajin mukaan (Laji) sivulla 38. : Valitse nimike ja paina MARKER. Valitun nimikkeen viereen ilmestyy valintamerkki. Voit sitten muokata kaikkia valittuja nimikkeitä kerralla. 3 Valitse nimike painikkeilla M/m ja paina. Toisto alkaa valitusta nimikkeestä. Toiston pysäyttäminen Paina x (seis). Luettelonäytön vierittäminen sivu kerrallaan (sivumuoto) Paina./>, kun nimikeluettelo on näkyvissä. Jokaisella./> -painikkeen painalluksella nimikeluettelo siirtyy edelliseen/seuraavaan sivulliseen nimikkeitä. Perustoiminnot,jatkuu 31

32 Nimikkeiden järjestyksen vaihtaminen 1 Paina vihreää painiketta ( Lajittele ), kun nimikeluettelo on näkyvissä. 2 Valitse kohde painikkeilla M/m ja paina. Järjestys Päivän mukaan Uusi* Tyylilajin mukaan* Nimen mukaan Pituuden mukaan * vain kiintolevy Lajiteltu Visuaalinen haku Valitse nimike nimikeluettelosta ja paina keltaista painiketta Siirry valitaksesi Visuaalinen haku -toiminnon. Valitun nimikkeen kohtaukset näkyvät Visuaalinen haku -näytössä. Valitse kohtaus painamalla </M/m/, ja toista se painamalla. Nimikeluettelon sulkeminen Paina TITLE LIST. Nimikkeiden tallennusjärjestyksessä. Katsomattomien nimikkeiden tallennusjärjestyksessä. Tyylilajin mukaisessa järjestyksessä. Aakkosjärjestyksessä. Tallennuspituuden mukaisessa järjestyksessä. z Aina kun nimikkeet lajitellaan uudelleen samalla tavalla, ne lajitellaan nousevaan/laskevaan järjestykseen. Muissa DVD-tallentimissa luotujen DVDlevyjen nimikkeiden nimet eivät näy. Pienoiskuvien esittämiseen voi kulua muutamia sekunteja. DVD:n mukaan eräät toiminnot eivät ole käytettävissä. Televisio-ohjelmien katseleminen DISPLAY [/1 PROG +/ INPUT INFO TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudussa. 2 Valitse katseltava ohjelmapaikka tai tulolähde painamalla PROG +/. Ohjelmapaikan valitseminen kanavaluettelon avulla (vain digitaalinen lähetys) 1 Paina television katselun aikana. Kanavaluettelo tulee näkyviin. 2 Valitse ohjelmapaikka painamalla M/m ja paina. Valittu ohjelma näytetään. 32

33 Ohjelmatietojen näyttäminen (vain digitaalinen lähetys) Paina television katselun aikana INFO. Tietonäyttö ilmestyy ja näyttää parhaillaan katseltavan ohjelman kuvauksen. Voit vaihtaa nykyisen ja seuraavan ohjelman kuvausten välillä painamalla </,. D Valittuna oleva toiminto tai ääniasetus (näkyy vain hetken) Esimerkki: Doly Digital 5.1ch Visuaalisen tiedon äänikuvaus (selostus)* Taka (L/R) Digitaalisen tekstipalvelun katseleminen (vain digitaalinen lähetys (ei käytettävissä kaikilla alueilla)) Paina (teksti) tai lähettäjän ruudussa ilmoittamaa painiketta. Voit katsella teksti-tv:tä, joka tulee samanaikaisesti tiettyjen ohjelmien kanssa. Voit poistua tekstitelevisiopalvelusta painamalla tai noudattamalla ruudussa näkyviä ohjeita. Ohjelma-/toistotietojen näyttäminen HDD -RVR DATA CD +RW -RVideo -RWVR DVD -RWVideo VCD +R DATA DVD Voit tarkistaa nykyisen ohjelman, nimikkeen, kohtauksen, raidan, tiedoston tai levyn eri tietoja. Paina DISPLAY. Näytöt vaihtelevat tilanteen mukaan. Esimerkki: kun toistetaan nimikettä kiintolevyltä Etu (L/R) + keski LFE (Low Frequency Effect) * Vain kun äänikuvauksia on saatavana. Voit valita äänikuvauksen haluamallasi kielellä painelemalla AUDIO-painiketta. On tulee näkyviin, kun äänikuvausta lähetetään. E Kanavan numero Suosikit-luettelon käyttäminen (vain digitaalinen lähetys) Suosikki-sovelluksen avulla voit: Tallentaa suosikkikanavia johonkin neljästä TV- tai neljästä radioluettelosta. Lisätä kanavia Suosikit-luetteloon tai poistaa niitä luettelosta. Näyttää nopeasti suosikkikanavan. Suosikit-luettelon määrittäminen 1 Valitse Suosikit-luettelo painelemalla (suosikit). Voit vaihtaa Suosikit-luettelon näyttämään TV- tai radioluettelon painamalla TV/RADIO. 2 Paina vihreää painiketta ( Lisää ). Kaikki TV- tai radiokanavat näytetään, jotka eivät ole Suosikit-luettelossa. Perustoiminnot A Ohjelman nimi/nimikkeen nimi B Tilatiedot Näyttää tallennusvälineen tyypin/ tilapalkin/kuluneen ajan C Muita tietoja (tilanteen mukaan),jatkuu 33
