DVD Recorder RDR-AT100/AT105/AT107/AT200/AT205. Käyttöohjeet

Transkriptio

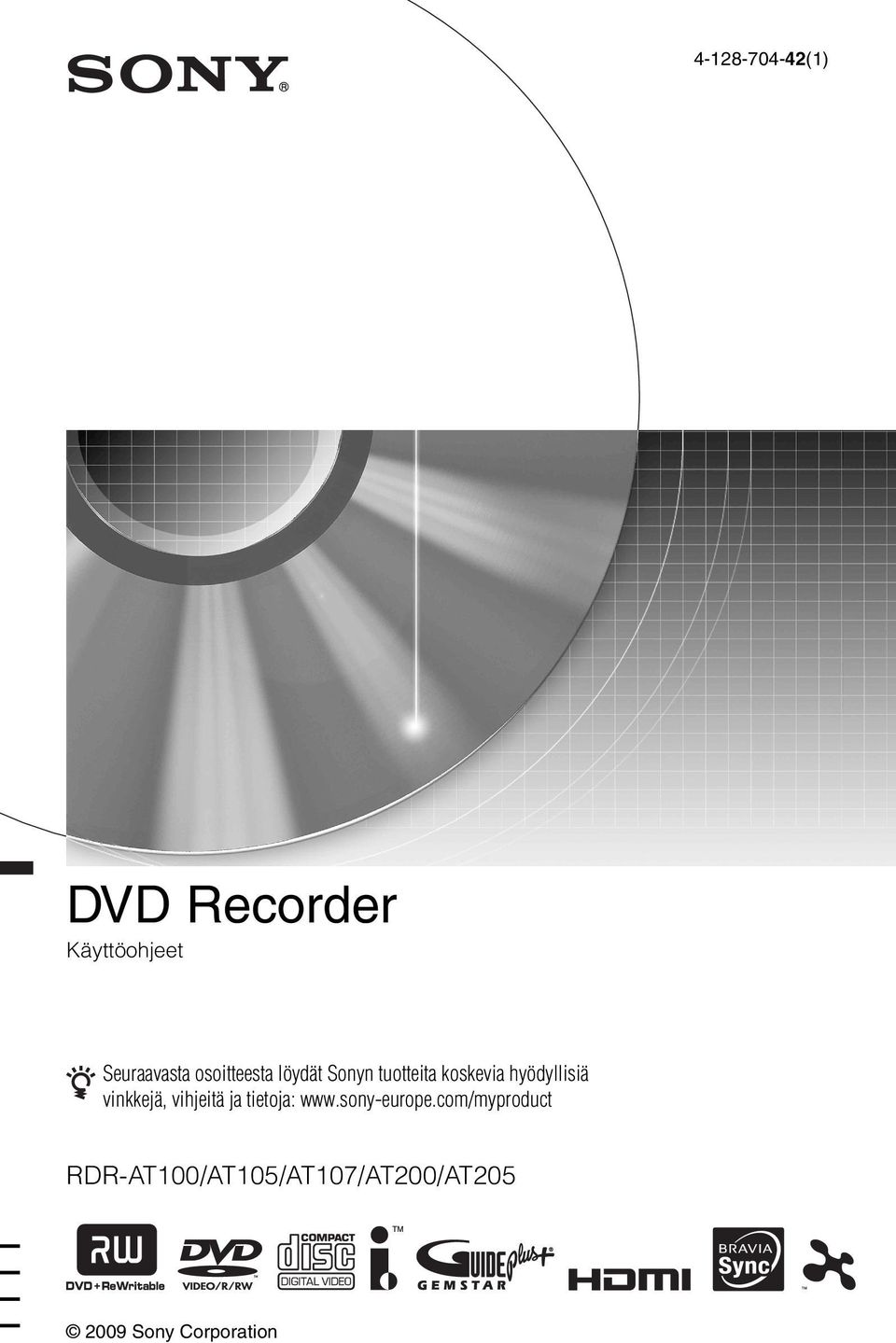

1 (1) DVD Recorder Käyttöohjeet Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: RDR-AT100/AT105/AT107/AT200/AT Sony Corporation

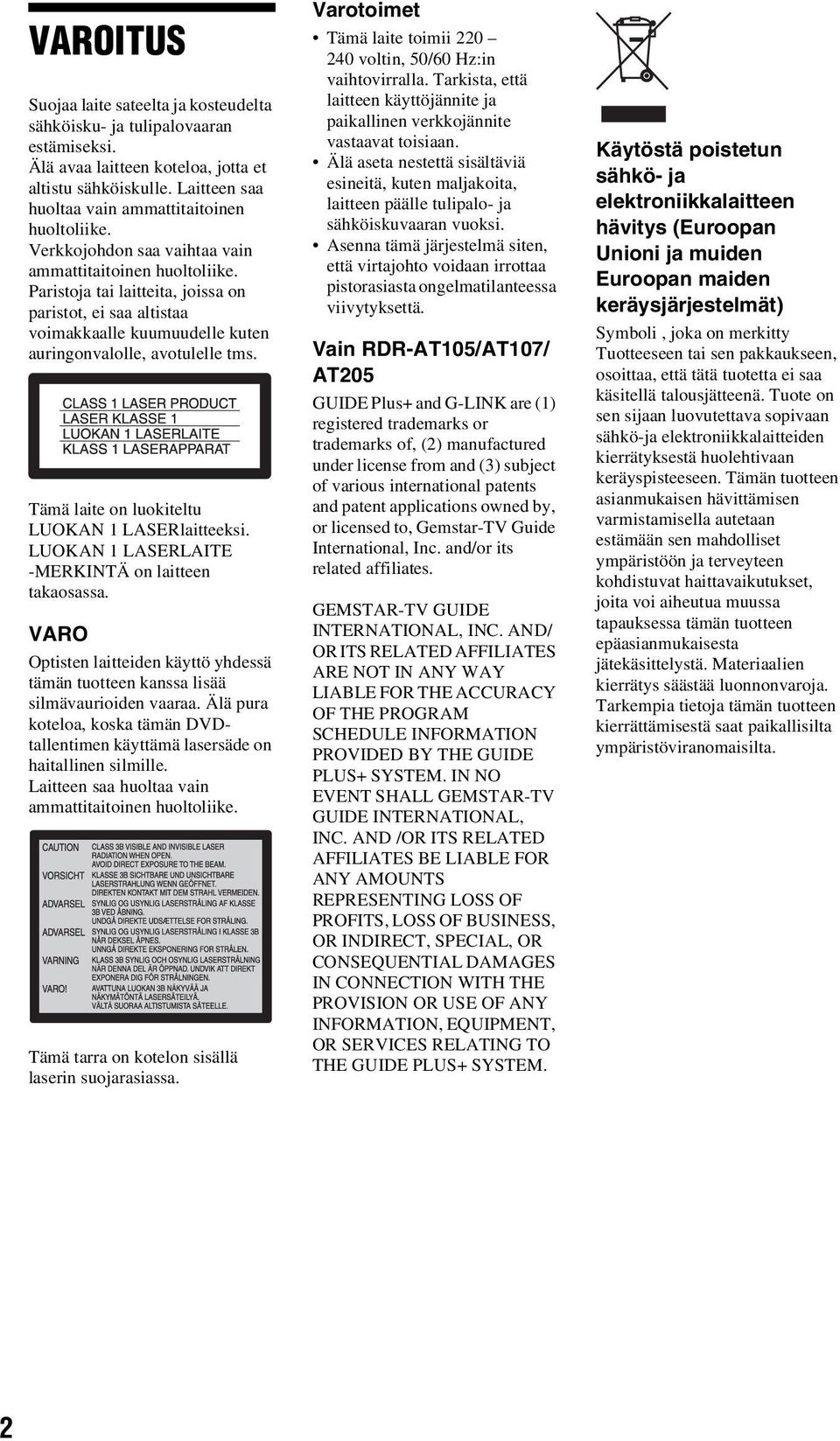

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Paristoja tai laitteita, joissa on paristot, ei saa altistaa voimakkaalle kuumuudelle kuten auringonvalolle, avotulelle tms. Tämä laite on luokiteltu LUOKAN 1 LASERlaitteeksi. LUOKAN 1 LASERLAITE -MERKINTÄ on laitteen takaosassa. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Älä pura koteloa, koska tämän DVDtallentimen käyttämä lasersäde on haitallinen silmille. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Tämä tarra on kotelon sisällä laserin suojarasiassa. Varotoimet Tämä laite toimii voltin, 50/60 Hz:in vaihtovirralla. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä järjestelmä siten, että virtajohto voidaan irrottaa pistorasiasta ongelmatilanteessa viivytyksettä. Vain RDR-AT105/AT107/ AT205 GUIDE Plus+ and G-LINK are (1) registered trademarks or trademarks of, (2) manufactured under license from and (3) subject of various international patents and patent applications owned by, or licensed to, Gemstar-TV Guide International, Inc. and/or its related affiliates. GEMSTAR-TV GUIDE INTERNATIONAL, INC. AND/ OR ITS RELATED AFFILIATES ARE NOT IN ANY WAY LIABLE FOR THE ACCURACY OF THE PROGRAM SCHEDULE INFORMATION PROVIDED BY THE GUIDE PLUS+ SYSTEM. IN NO EVENT SHALL GEMSTAR-TV GUIDE INTERNATIONAL, INC. AND /OR ITS RELATED AFFILIATES BE LIABLE FOR ANY AMOUNTS REPRESENTING LOSS OF PROFITS, LOSS OF BUSINESS, OR INDIRECT, SPECIAL, OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH THE PROVISION OR USE OF ANY INFORMATION, EQUIPMENT, OR SERVICES RELATING TO THE GUIDE PLUS+ SYSTEM. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. 2

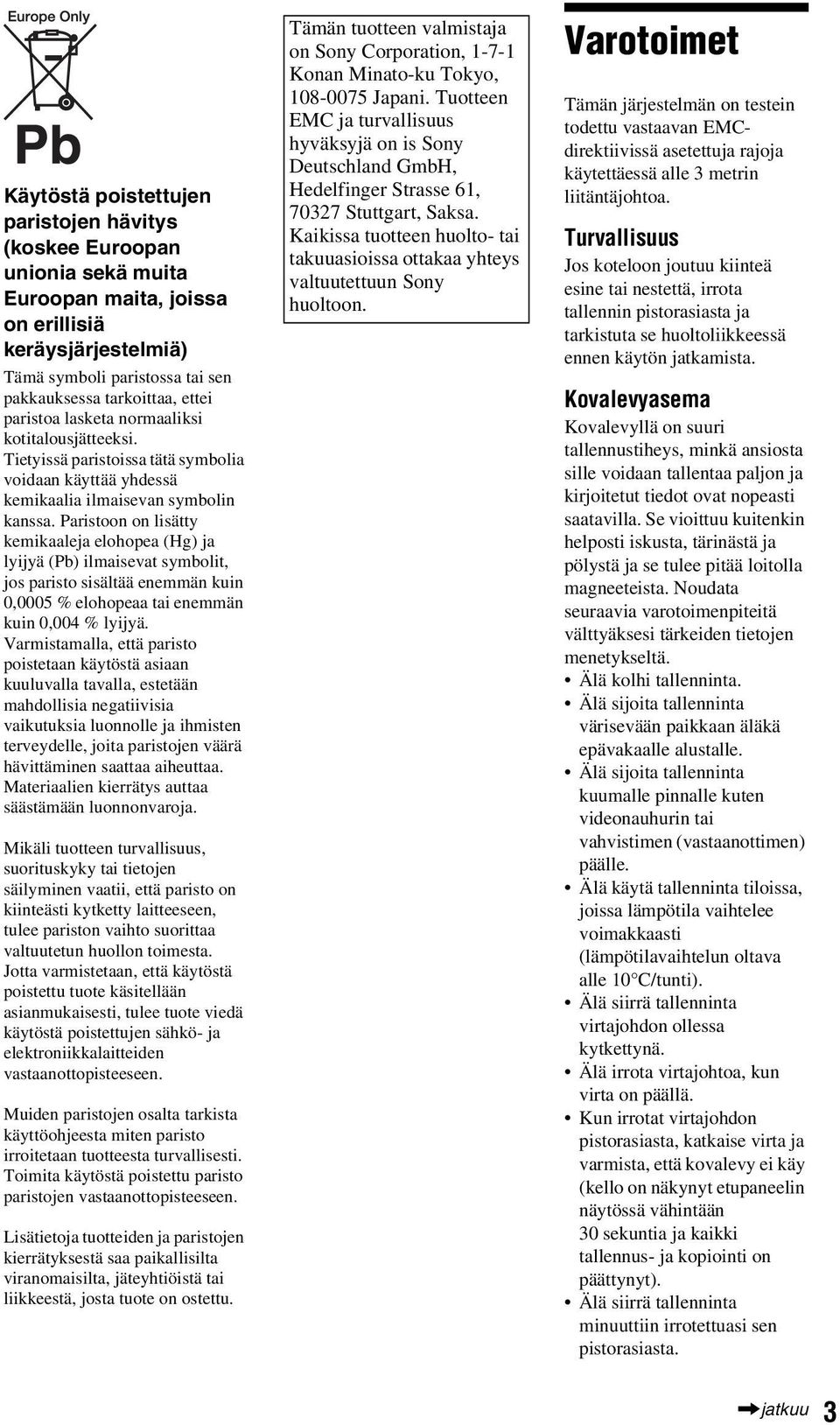

3 Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Tämän tuotteen valmistaja on Sony Corporation, Konan Minato-ku Tokyo, Japani. Tuotteen EMC ja turvallisuus hyväksyjä on is Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Turvallisuus Jos koteloon joutuu kiinteä esine tai nestettä, irrota tallennin pistorasiasta ja tarkistuta se huoltoliikkeessä ennen käytön jatkamista. Kovalevyasema Kovalevyllä on suuri tallennustiheys, minkä ansiosta sille voidaan tallentaa paljon ja kirjoitetut tiedot ovat nopeasti saatavilla. Se vioittuu kuitenkin helposti iskusta, tärinästä ja pölystä ja se tulee pitää loitolla magneeteista. Noudata seuraavia varotoimenpiteitä välttyäksesi tärkeiden tietojen menetykseltä. Älä kolhi tallenninta. Älä sijoita tallenninta värisevään paikkaan äläkä epävakaalle alustalle. Älä sijoita tallenninta kuumalle pinnalle kuten videonauhurin tai vahvistimen (vastaanottimen) päälle. Älä käytä tallenninta tiloissa, joissa lämpötila vaihtelee voimakkaasti (lämpötilavaihtelun oltava alle 10 C/tunti). Älä siirrä tallenninta virtajohdon ollessa kytkettynä. Älä irrota virtajohtoa, kun virta on päällä. Kun irrotat virtajohdon pistorasiasta, katkaise virta ja varmista, että kovalevy ei käy (kello on näkynyt etupaneelin näytössä vähintään 30 sekuntia ja kaikki tallennus- ja kopiointi on päättynyt). Älä siirrä tallenninta minuuttiin irrotettuasi sen pistorasiasta.,jatkuu 3

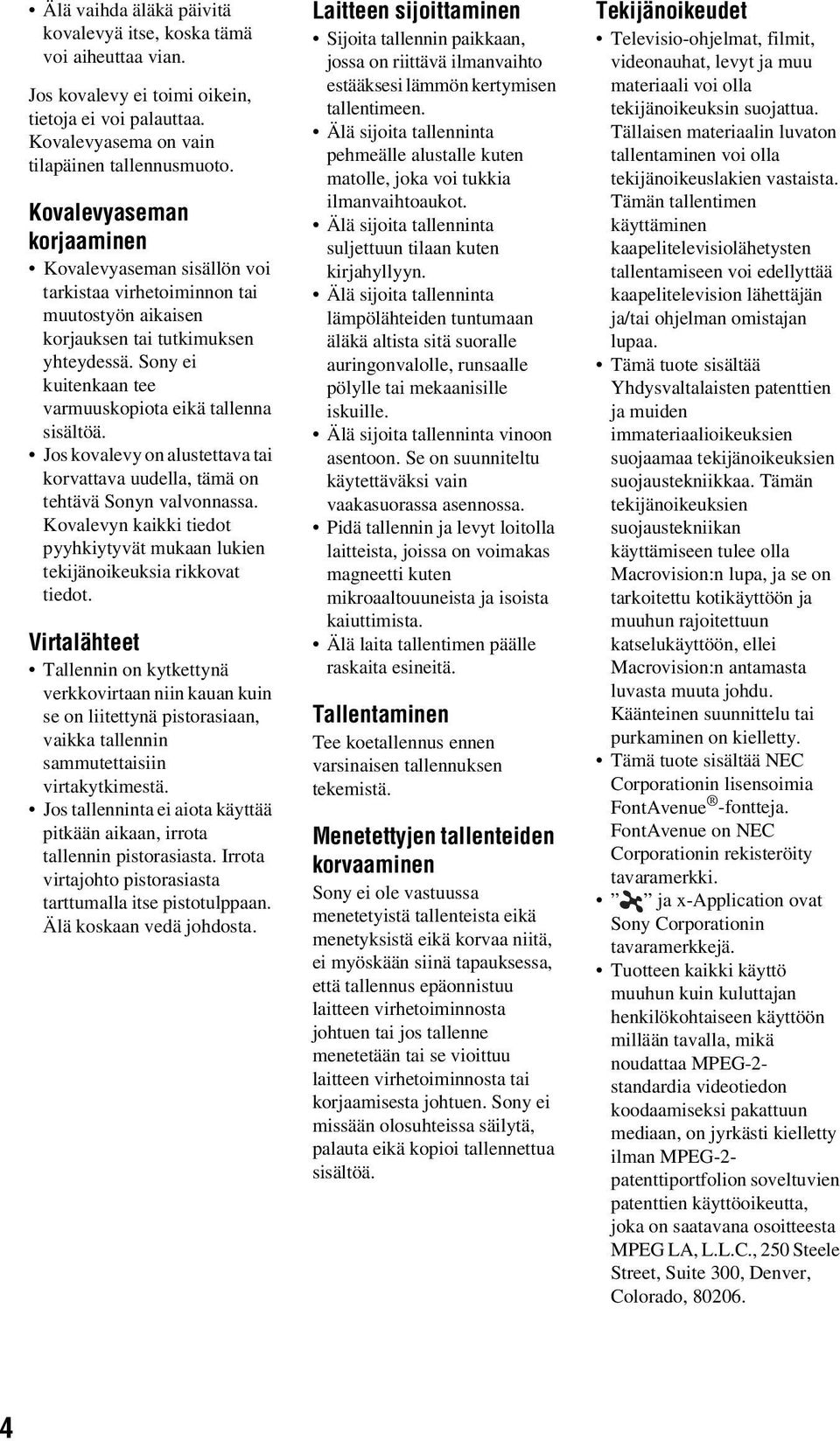

4 Älä vaihda äläkä päivitä kovalevyä itse, koska tämä voi aiheuttaa vian. Jos kovalevy ei toimi oikein, tietoja ei voi palauttaa. Kovalevyasema on vain tilapäinen tallennusmuoto. Kovalevyaseman korjaaminen Kovalevyaseman sisällön voi tarkistaa virhetoiminnon tai muutostyön aikaisen korjauksen tai tutkimuksen yhteydessä. Sony ei kuitenkaan tee varmuuskopiota eikä tallenna sisältöä. Jos kovalevy on alustettava tai korvattava uudella, tämä on tehtävä Sonyn valvonnassa. Kovalevyn kaikki tiedot pyyhkiytyvät mukaan lukien tekijänoikeuksia rikkovat tiedot. Virtalähteet Tallennin on kytkettynä verkkovirtaan niin kauan kuin se on liitettynä pistorasiaan, vaikka tallennin sammutettaisiin virtakytkimestä. Jos tallenninta ei aiota käyttää pitkään aikaan, irrota tallennin pistorasiasta. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita tallennin paikkaan, jossa on riittävä ilmanvaihto estääksesi lämmön kertymisen tallentimeen. Älä sijoita tallenninta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä sijoita tallenninta suljettuun tilaan kuten kirjahyllyyn. Älä sijoita tallenninta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita tallenninta vinoon asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Pidä tallennin ja levyt loitolla laitteista, joissa on voimakas magneetti kuten mikroaaltouuneista ja isoista kaiuttimista. Älä laita tallentimen päälle raskaita esineitä. Tallentaminen Tee koetallennus ennen varsinaisen tallennuksen tekemistä. Menetettyjen tallenteiden korvaaminen Sony ei ole vastuussa menetetyistä tallenteista eikä menetyksistä eikä korvaa niitä, ei myöskään siinä tapauksessa, että tallennus epäonnistuu laitteen virhetoiminnosta johtuen tai jos tallenne menetetään tai se vioittuu laitteen virhetoiminnosta tai korjaamisesta johtuen. Sony ei missään olosuhteissa säilytä, palauta eikä kopioi tallennettua sisältöä. Tekijänoikeudet Televisio-ohjelmat, filmit, videonauhat, levyt ja muu materiaali voi olla tekijänoikeuksin suojattua. Tällaisen materiaalin luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tämän tallentimen käyttäminen kaapelitelevisiolähetysten tallentamiseen voi edellyttää kaapelitelevision lähettäjän ja/tai ohjelman omistajan lupaa. Tämä tuote sisältää Yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovision:n lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision:n antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty. Tämä tuote sisältää NEC Corporationin lisensoimia FontAvenue -fontteja. FontAvenue on NEC Corporationin rekisteröity tavaramerkki. ja x-application ovat Sony Corporationin tavaramerkkejä. Tuotteen kaikki käyttö muuhun kuin kuluttajan henkilökohtaiseen käyttöön millään tavalla, mikä noudattaa MPEG-2- standardia videotiedon koodaamiseksi pakattuun mediaan, on jyrkästi kielletty ilman MPEG-2- patenttiportfolion soveltuvien patenttien käyttöoikeutta, joka on saatavana osoitteesta MPEG LA, L.L.C., 250 Steele Street, Suite 300, Denver, Colorado,

5 Kopioinninestotoiminto Koska tallentimessa on kopioinninestotoiminto, ulkoisesta virittimestä (ei kuulu varusteisiin) vastaanotetut ohjelmat voivat sisältää kopioinninestosignaalin (kopioinninestotoiminto), joka signaalin tyypistä riippuen voi estää ohjelman tallentamisen. TÄRKEÄ HUOMAUTUS Varoitus: Tämä tallennin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman kauan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt projektiotelevisiot ovat erityisen herkkiä tälle. Tämän ohjekirjan ohjeissa kuvataan kaukosäätimen käyttö. Ohjaamiseen voidaan käyttää myös tallentimen painikkeita, jos niillä on samat tai samantapaiset nimet kuin kaukosäätimen painikkeilla. Ohjekirjassa käytetyt kuvaruutunäytön kuvat voivat poiketa oman televisioruutusi kuvista. Kuvissa käytetään mallia RDR-AT105/AT107/AT205. Tässä ohjekirjassa olevat DVD:itä koskevat selitykset viittaavat tällä tallentimella luotuihin DVD:ihin. Selitykset eivät sovellu muulla tallentimella luotuihin DVD:ihin, joita toistetaan tällä tallentimella. Jos tallentimen käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyn jälleenmyyjään. Tästä ohjekirjasta Tarkista kuvanauhurin malli Tämän oppaan ohjeet koskevat 5 mallia: RDR- AT100, RDR-AT105, RDR- AT107, RDR-AT200 ja RDR-AT205. Tarkista mallin nimi tallentimen etupaneelista. Tässä ohjekirjassa sisäinen kovalevyasema tunnetaan lyhenteellä HDD ja levy on yleistermi HDD, DVD ja CD-levyille, ellei tekstistä tai kuvasta muuta ilmene. Kunkin selityksen yläpuolella luetellut kuvakkeet kuten DVD osoittavat, minkälaisia tietovälineitä voidaan käyttää selityksen kohteena olevan toiminnon kanssa. Tarkemmat tiedot: katso Tallennettavissa ja toistettavissa olevat levyt sivulla

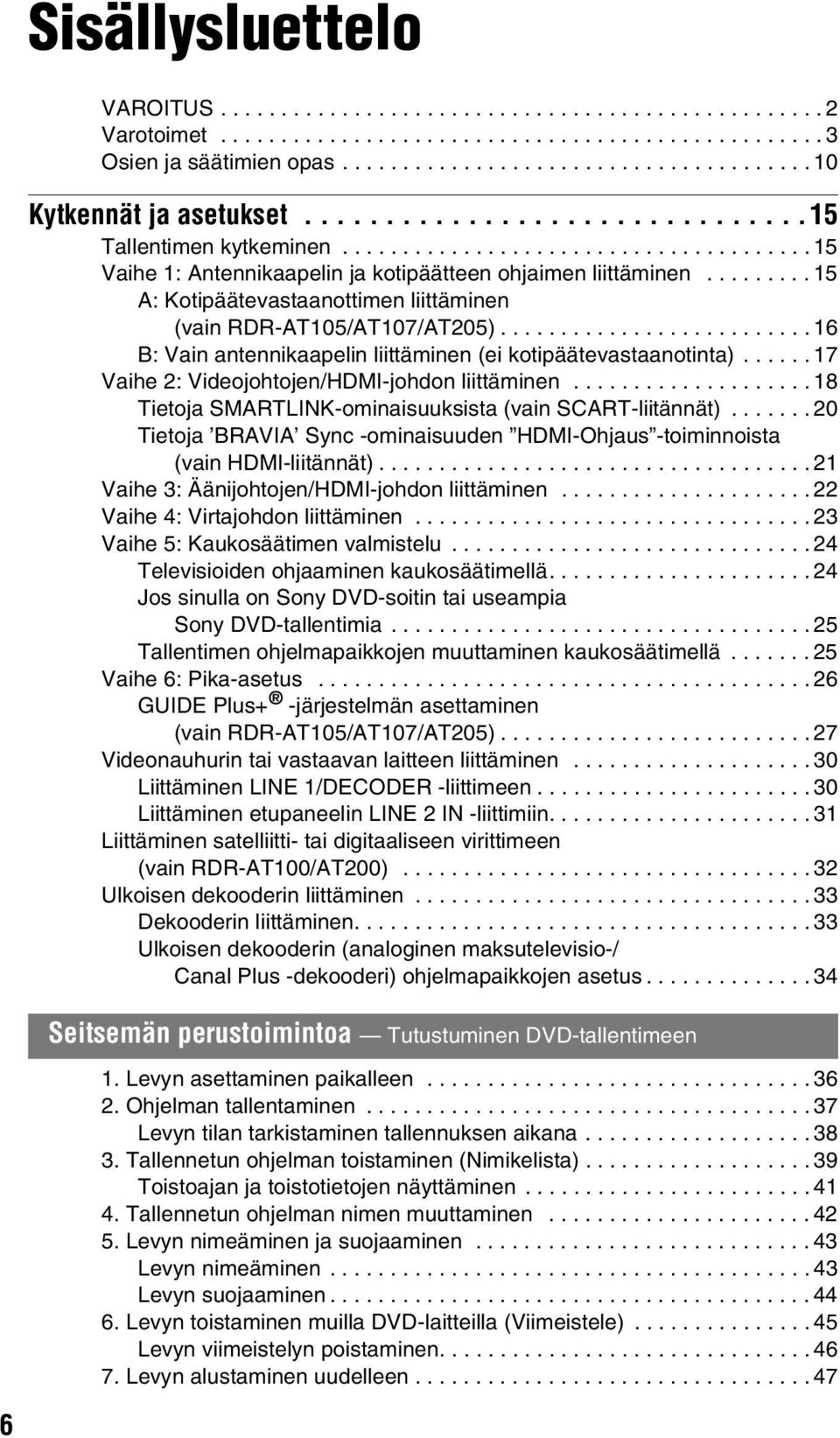

6 Sisällysluettelo VAROITUS Varotoimet Osien ja säätimien opas Kytkennät ja asetukset Tallentimen kytkeminen Vaihe 1: Antennikaapelin ja kotipäätteen ohjaimen liittäminen A: Kotipäätevastaanottimen liittäminen (vain RDR-AT105/AT107/AT205) B: Vain antennikaapelin liittäminen (ei kotipäätevastaanotinta) Vaihe 2: Videojohtojen/HDMI-johdon liittäminen Tietoja SMARTLINK-ominaisuuksista (vain SCART-liitännät) Tietoja BRAVIA Sync -ominaisuuden HDMI-Ohjaus -toiminnoista (vain HDMI-liitännät) Vaihe 3: Äänijohtojen/HDMI-johdon liittäminen Vaihe 4: Virtajohdon liittäminen Vaihe 5: Kaukosäätimen valmistelu Televisioiden ohjaaminen kaukosäätimellä Jos sinulla on Sony DVD-soitin tai useampia Sony DVD-tallentimia Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Vaihe 6: Pika-asetus GUIDE Plus+ -järjestelmän asettaminen (vain RDR-AT105/AT107/AT205) Videonauhurin tai vastaavan laitteen liittäminen Liittäminen LINE 1/DECODER -liittimeen Liittäminen etupaneelin LINE 2 IN -liittimiin Liittäminen satelliitti- tai digitaaliseen virittimeen (vain RDR-AT100/AT200) Ulkoisen dekooderin liittäminen Dekooderin liittäminen Ulkoisen dekooderin (analoginen maksutelevisio-/ Canal Plus -dekooderi) ohjelmapaikkojen asetus Seitsemän perustoimintoa Tutustuminen DVD-tallentimeen 1. Levyn asettaminen paikalleen Ohjelman tallentaminen Levyn tilan tarkistaminen tallennuksen aikana Tallennetun ohjelman toistaminen (Nimikelista) Toistoajan ja toistotietojen näyttäminen Tallennetun ohjelman nimen muuttaminen Levyn nimeäminen ja suojaaminen Levyn nimeäminen Levyn suojaaminen Levyn toistaminen muilla DVD-laitteilla (Viimeistele) Levyn viimeistelyn poistaminen Levyn alustaminen uudelleen

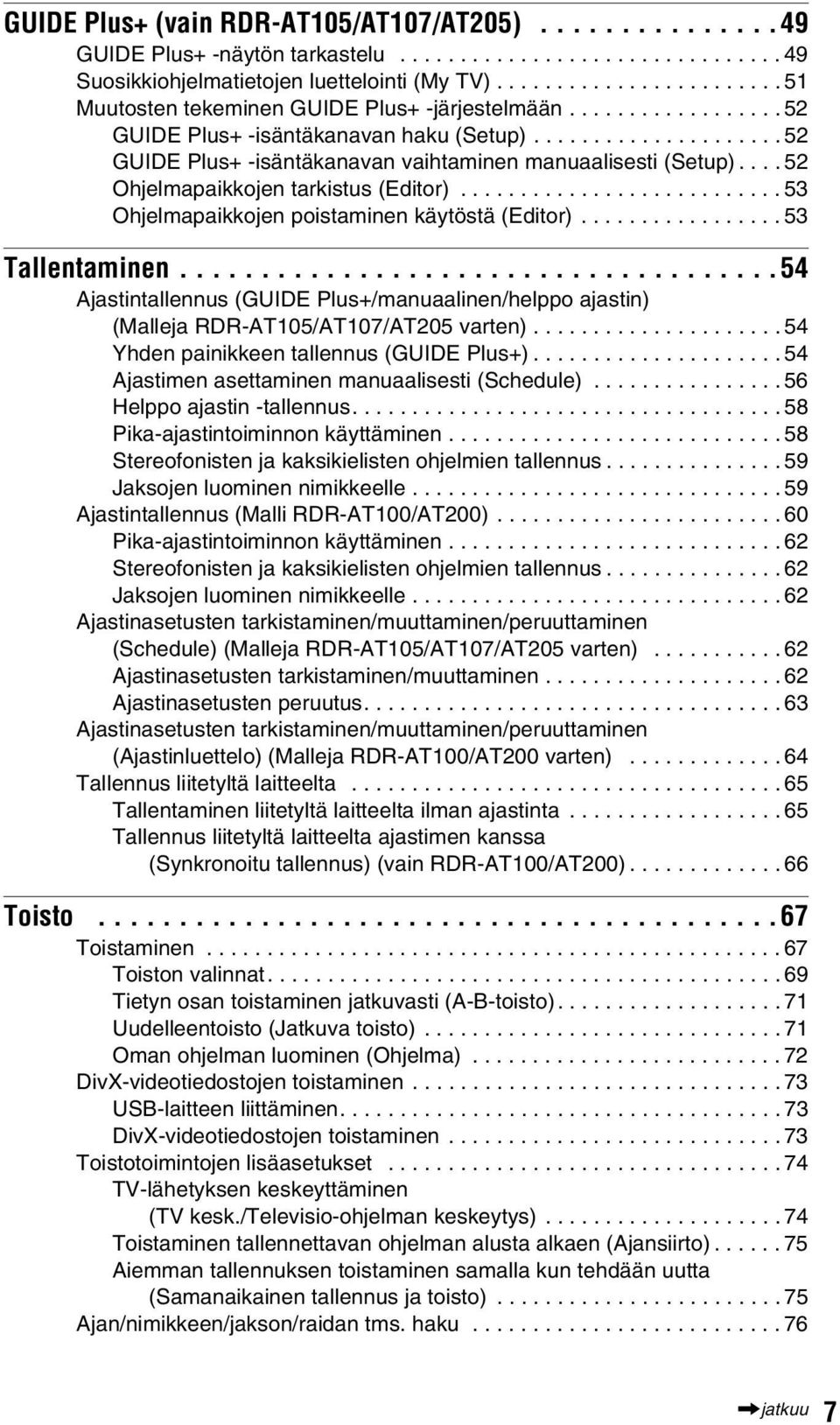

7 GUIDE Plus+ (vain RDR-AT105/AT107/AT205) GUIDE Plus+ -näytön tarkastelu Suosikkiohjelmatietojen luettelointi (My TV) Muutosten tekeminen GUIDE Plus+ -järjestelmään GUIDE Plus+ -isäntäkanavan haku (Setup) GUIDE Plus+ -isäntäkanavan vaihtaminen manuaalisesti (Setup) Ohjelmapaikkojen tarkistus (Editor) Ohjelmapaikkojen poistaminen käytöstä (Editor) Tallentaminen Ajastintallennus (GUIDE Plus+/manuaalinen/helppo ajastin) (Malleja RDR-AT105/AT107/AT205 varten) Yhden painikkeen tallennus (GUIDE Plus+) Ajastimen asettaminen manuaalisesti (Schedule) Helppo ajastin -tallennus Pika-ajastintoiminnon käyttäminen Stereofonisten ja kaksikielisten ohjelmien tallennus Jaksojen luominen nimikkeelle Ajastintallennus (Malli RDR-AT100/AT200) Pika-ajastintoiminnon käyttäminen Stereofonisten ja kaksikielisten ohjelmien tallennus Jaksojen luominen nimikkeelle Ajastinasetusten tarkistaminen/muuttaminen/peruuttaminen (Schedule) (Malleja RDR-AT105/AT107/AT205 varten) Ajastinasetusten tarkistaminen/muuttaminen Ajastinasetusten peruutus Ajastinasetusten tarkistaminen/muuttaminen/peruuttaminen (Ajastinluettelo) (Malleja RDR-AT100/AT200 varten) Tallennus liitetyltä laitteelta Tallentaminen liitetyltä laitteelta ilman ajastinta Tallennus liitetyltä laitteelta ajastimen kanssa (Synkronoitu tallennus) (vain RDR-AT100/AT200) Toisto Toistaminen Toiston valinnat Tietyn osan toistaminen jatkuvasti (A-B-toisto) Uudelleentoisto (Jatkuva toisto) Oman ohjelman luominen (Ohjelma) DivX-videotiedostojen toistaminen USB-laitteen liittäminen DivX-videotiedostojen toistaminen Toistotoimintojen lisäasetukset TV-lähetyksen keskeyttäminen (TV kesk./televisio-ohjelman keskeytys) Toistaminen tallennettavan ohjelman alusta alkaen (Ajansiirto) Aiemman tallennuksen toistaminen samalla kun tehdään uutta (Samanaikainen tallennus ja toisto) Ajan/nimikkeen/jakson/raidan tms. haku ,jatkuu 7

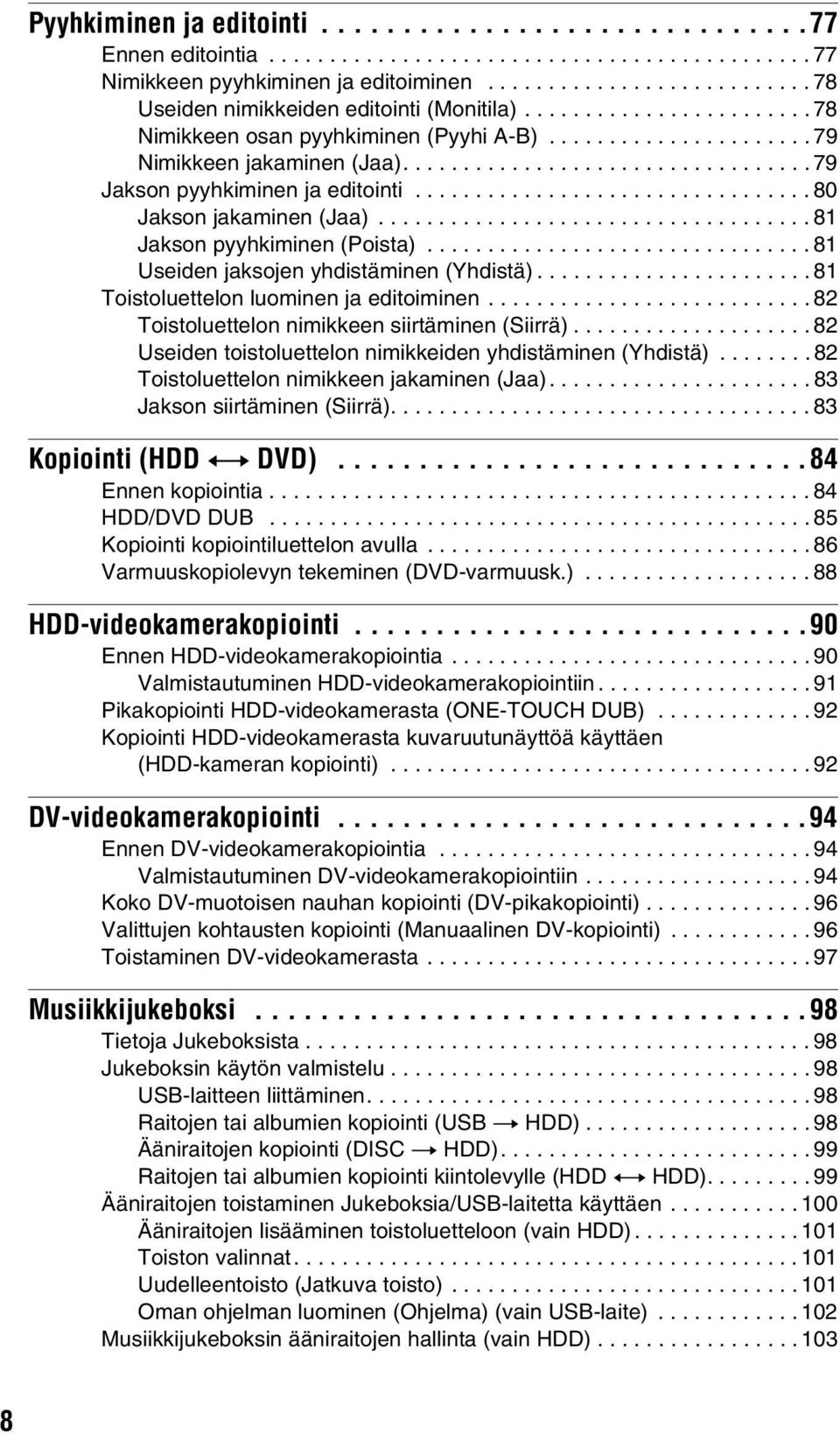

8 Pyyhkiminen ja editointi Ennen editointia Nimikkeen pyyhkiminen ja editoiminen Useiden nimikkeiden editointi (Monitila) Nimikkeen osan pyyhkiminen (Pyyhi A-B) Nimikkeen jakaminen (Jaa) Jakson pyyhkiminen ja editointi Jakson jakaminen (Jaa) Jakson pyyhkiminen (Poista) Useiden jaksojen yhdistäminen (Yhdistä) Toistoluettelon luominen ja editoiminen Toistoluettelon nimikkeen siirtäminen (Siirrä) Useiden toistoluettelon nimikkeiden yhdistäminen (Yhdistä) Toistoluettelon nimikkeen jakaminen (Jaa) Jakson siirtäminen (Siirrä) Kopiointi (HDD y DVD) Ennen kopiointia HDD/DVD DUB Kopiointi kopiointiluettelon avulla Varmuuskopiolevyn tekeminen (DVD-varmuusk.) HDD-videokamerakopiointi Ennen HDD-videokamerakopiointia Valmistautuminen HDD-videokamerakopiointiin Pikakopiointi HDD-videokamerasta (ONE-TOUCH DUB) Kopiointi HDD-videokamerasta kuvaruutunäyttöä käyttäen (HDD-kameran kopiointi) DV-videokamerakopiointi Ennen DV-videokamerakopiointia Valmistautuminen DV-videokamerakopiointiin Koko DV-muotoisen nauhan kopiointi (DV-pikakopiointi) Valittujen kohtausten kopiointi (Manuaalinen DV-kopiointi) Toistaminen DV-videokamerasta Musiikkijukeboksi Tietoja Jukeboksista Jukeboksin käytön valmistelu USB-laitteen liittäminen Raitojen tai albumien kopiointi (USB t HDD) Ääniraitojen kopiointi (DISC t HDD) Raitojen tai albumien kopiointi kiintolevylle (HDD y HDD) Ääniraitojen toistaminen Jukeboksia/USB-laitetta käyttäen Ääniraitojen lisääminen toistoluetteloon (vain HDD) Toiston valinnat Uudelleentoisto (Jatkuva toisto) Oman ohjelman luominen (Ohjelma) (vain USB-laite) Musiikkijukeboksin ääniraitojen hallinta (vain HDD)

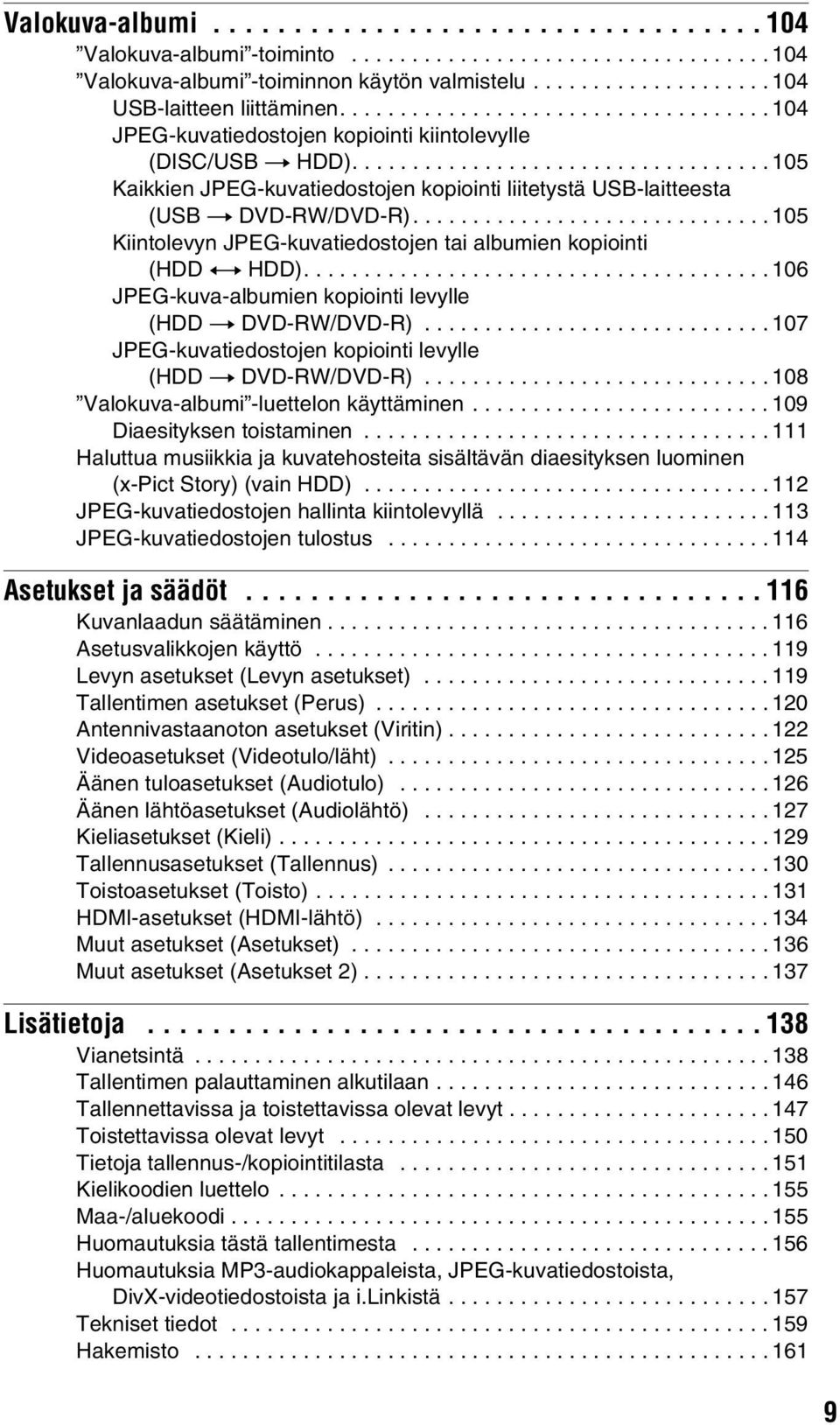

9 Valokuva-albumi Valokuva-albumi -toiminto Valokuva-albumi -toiminnon käytön valmistelu USB-laitteen liittäminen JPEG-kuvatiedostojen kopiointi kiintolevylle (DISC/USB t HDD) Kaikkien JPEG-kuvatiedostojen kopiointi liitetystä USB-laitteesta (USB t DVD-RW/DVD-R) Kiintolevyn JPEG-kuvatiedostojen tai albumien kopiointi (HDD y HDD) JPEG-kuva-albumien kopiointi levylle (HDD t DVD-RW/DVD-R) JPEG-kuvatiedostojen kopiointi levylle (HDD t DVD-RW/DVD-R) Valokuva-albumi -luettelon käyttäminen Diaesityksen toistaminen Haluttua musiikkia ja kuvatehosteita sisältävän diaesityksen luominen (x-pict Story) (vain HDD) JPEG-kuvatiedostojen hallinta kiintolevyllä JPEG-kuvatiedostojen tulostus Asetukset ja säädöt Kuvanlaadun säätäminen Asetusvalikkojen käyttö Levyn asetukset (Levyn asetukset) Tallentimen asetukset (Perus) Antennivastaanoton asetukset (Viritin) Videoasetukset (Videotulo/läht) Äänen tuloasetukset (Audiotulo) Äänen lähtöasetukset (Audiolähtö) Kieliasetukset (Kieli) Tallennusasetukset (Tallennus) Toistoasetukset (Toisto) HDMI-asetukset (HDMI-lähtö) Muut asetukset (Asetukset) Muut asetukset (Asetukset 2) Lisätietoja Vianetsintä Tallentimen palauttaminen alkutilaan Tallennettavissa ja toistettavissa olevat levyt Toistettavissa olevat levyt Tietoja tallennus-/kopiointitilasta Kielikoodien luettelo Maa-/aluekoodi Huomautuksia tästä tallentimesta Huomautuksia MP3-audiokappaleista, JPEG-kuvatiedostoista, DivX-videotiedostoista ja i.linkistä Tekniset tiedot Hakemisto

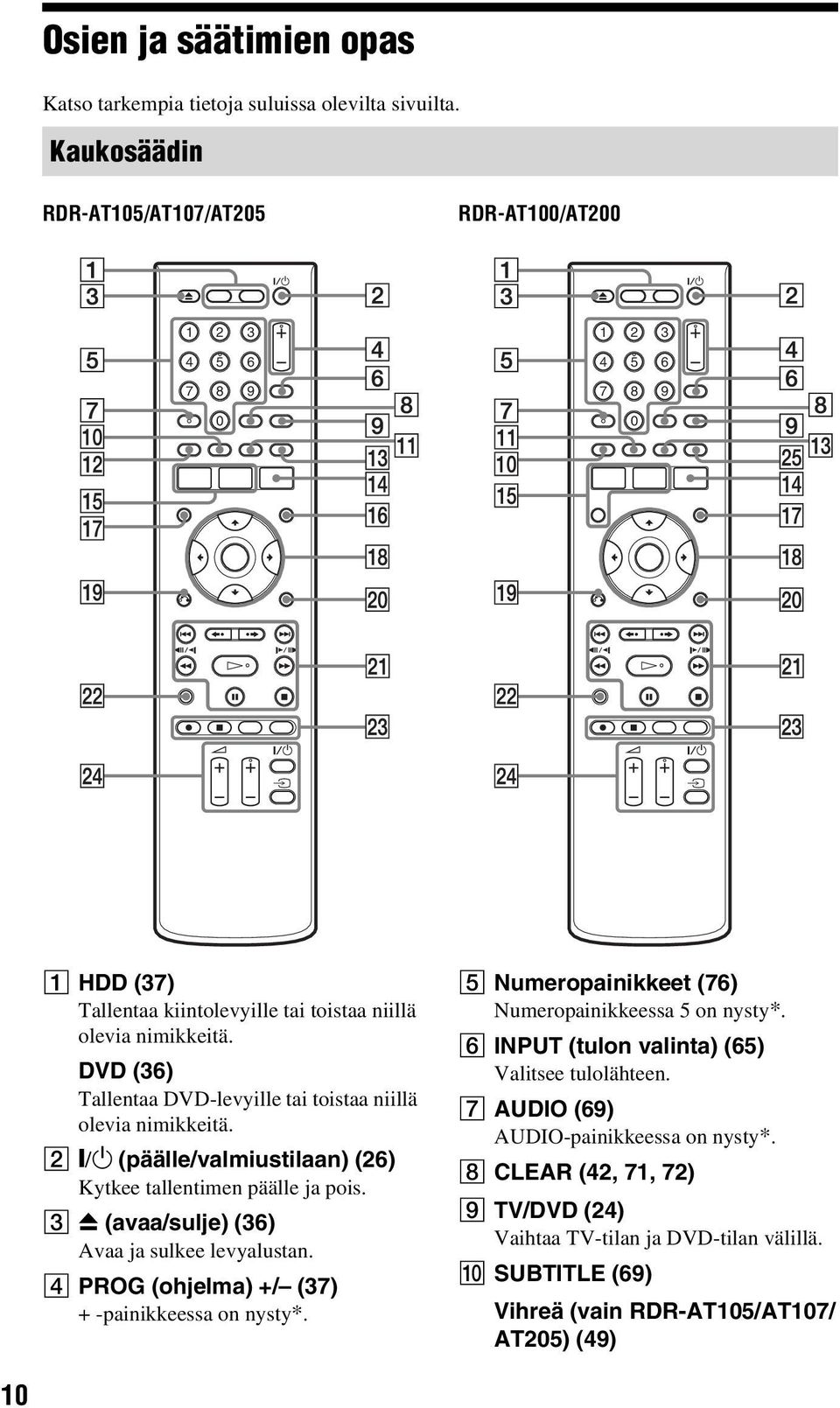

10 Osien ja säätimien opas Katso tarkempia tietoja suluissa olevilta sivuilta. Kaukosäädin RDR-AT105/AT107/AT205 RDR-AT100/AT A HDD (37) Tallentaa kiintolevyille tai toistaa niillä olevia nimikkeitä. DVD (36) Tallentaa DVD-levyille tai toistaa niillä olevia nimikkeitä. B [/1 (päälle/valmiustilaan) (26) Kytkee tallentimen päälle ja pois. C Z (avaa/sulje) (36) Avaa ja sulkee levyalustan. D PROG (ohjelma) +/ (37) + -painikkeessa on nysty*. E Numeropainikkeet (76) Numeropainikkeessa 5 on nysty*. F INPUT (tulon valinta) (65) Valitsee tulolähteen. G AUDIO (69) AUDIO-painikkeessa on nysty*. H CLEAR (42, 71, 72) I TV/DVD (24) Vaihtaa TV-tilan ja DVD-tilan välillä. J SUBTITLE (69) Vihreä (vain RDR-AT105/AT107/ AT205) (49) 10

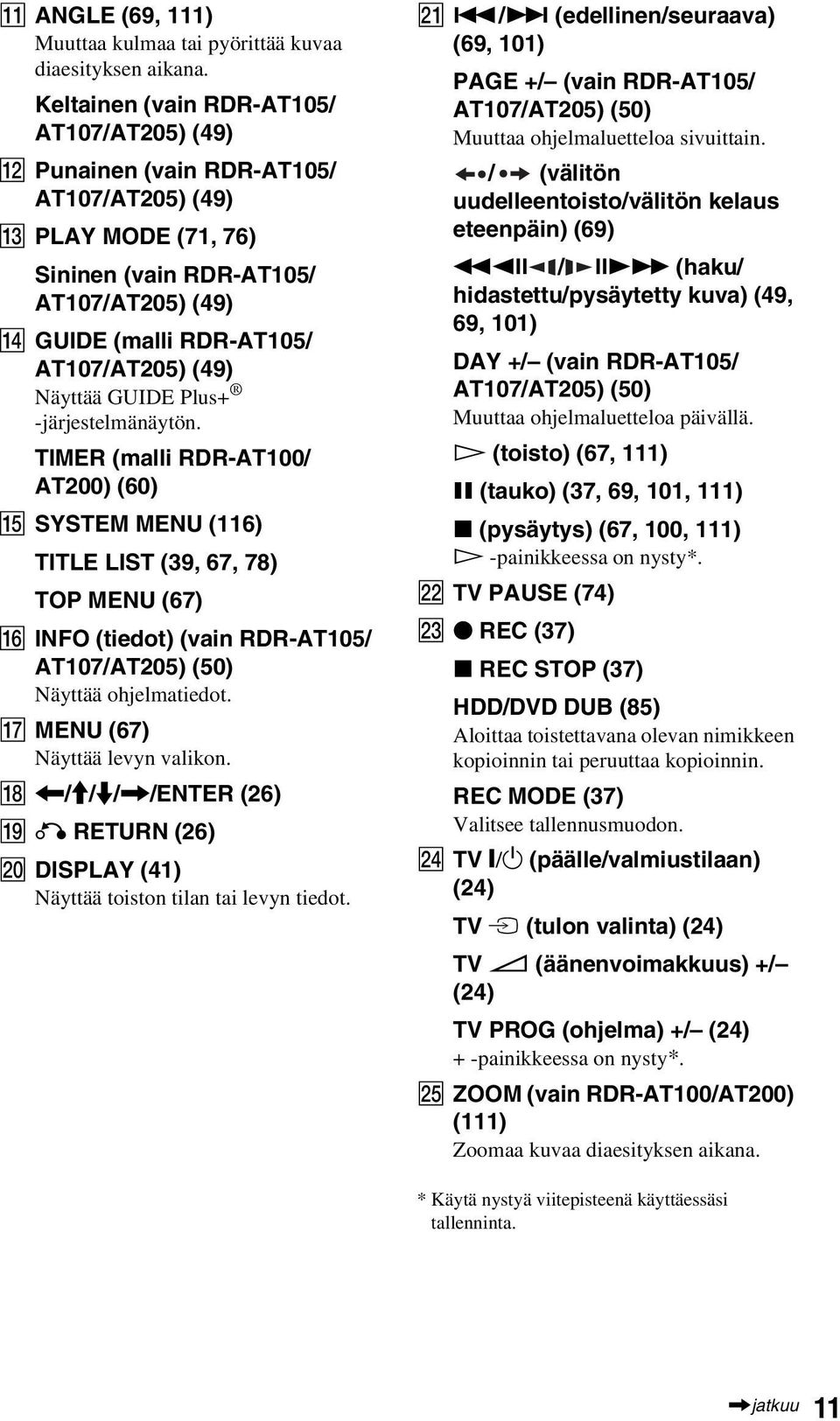

11 K ANGLE (69, 111) Muuttaa kulmaa tai pyörittää kuvaa diaesityksen aikana. Keltainen (vain RDR-AT105/ AT107/AT205) (49) L Punainen (vain RDR-AT105/ AT107/AT205) (49) M PLAY MODE (71, 76) Sininen (vain RDR-AT105/ AT107/AT205) (49) N GUIDE (malli RDR-AT105/ AT107/AT205) (49) Näyttää GUIDE Plus+ -järjestelmänäytön. TIMER (malli RDR-AT100/ AT200) (60) O SYSTEM MENU (116) TITLE LIST (39, 67, 78) TOP MENU (67) P INFO (tiedot) (vain RDR-AT105/ AT107/AT205) (50) Näyttää ohjelmatiedot. Q MENU (67) Näyttää levyn valikon. R </M/m/,/ENTER (26) S O RETURN (26) T DISPLAY (41) Näyttää toiston tilan tai levyn tiedot. U./> (edellinen/seuraava) (69, 101) PAGE +/ (vain RDR-AT105/ AT107/AT205) (50) Muuttaa ohjelmaluetteloa sivuittain. / (välitön uudelleentoisto/välitön kelaus eteenpäin) (69) mc / CM (haku/ hidastettu/pysäytetty kuva) (49, 69, 101) DAY +/ (vain RDR-AT105/ AT107/AT205) (50) Muuttaa ohjelmaluetteloa päivällä. H (toisto) (67, 111) X (tauko) (37, 69, 101, 111) x (pysäytys) (67, 100, 111) H -painikkeessa on nysty*. V TV PAUSE (74) W z REC (37) x REC STOP (37) HDD/DVD DUB (85) Aloittaa toistettavana olevan nimikkeen kopioinnin tai peruuttaa kopioinnin. REC MODE (37) Valitsee tallennusmuodon. X TV [/1 (päälle/valmiustilaan) (24) TV t (tulon valinta) (24) TV 2 (äänenvoimakkuus) +/ (24) TV PROG (ohjelma) +/ (24) + -painikkeessa on nysty*. Y ZOOM (vain RDR-AT100/AT200) (111) Zoomaa kuvaa diaesityksen aikana. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta.,jatkuu 11

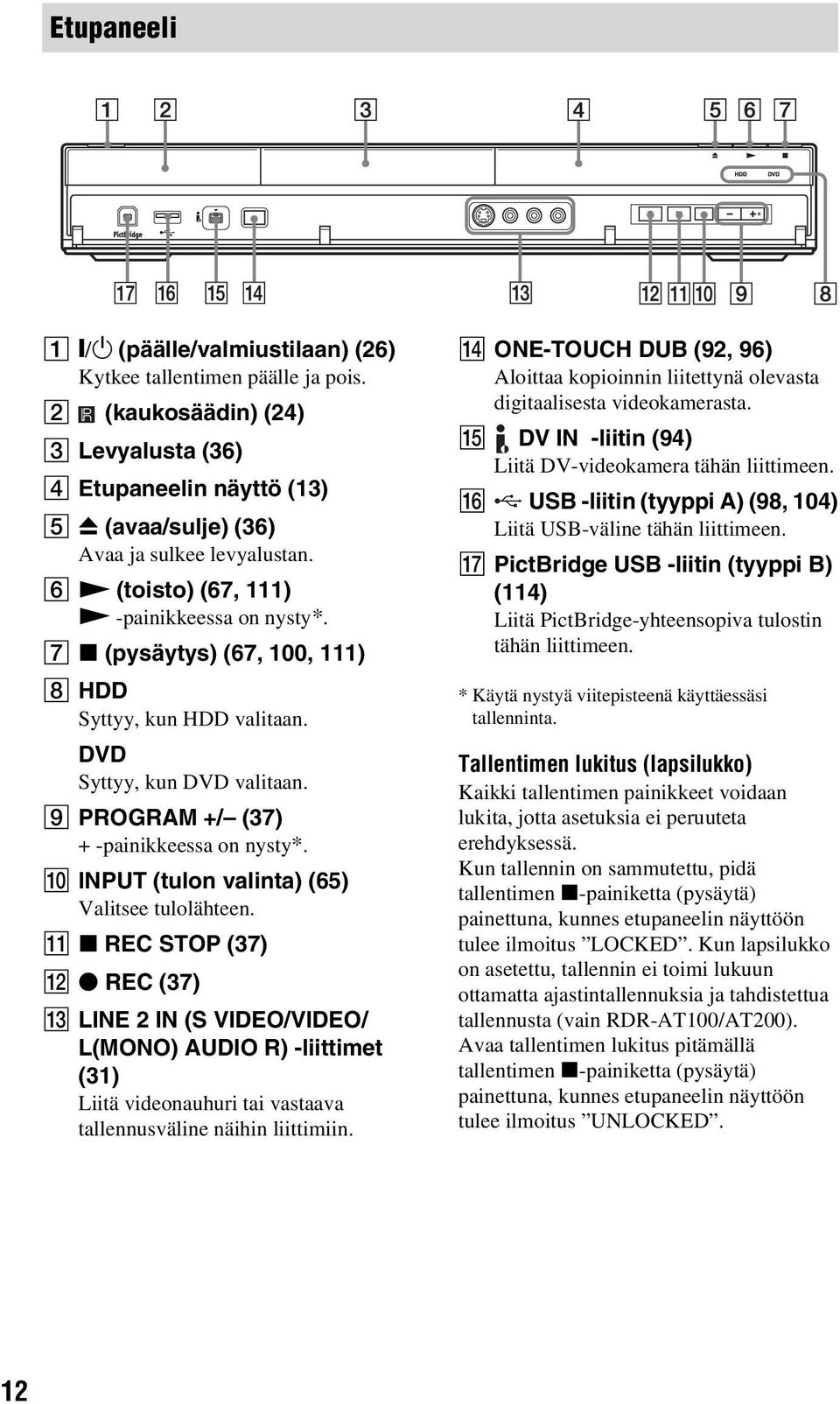

12 Etupaneeli A [/1 (päälle/valmiustilaan) (26) Kytkee tallentimen päälle ja pois. B (kaukosäädin) (24) C Levyalusta (36) D Etupaneelin näyttö (13) E Z (avaa/sulje) (36) Avaa ja sulkee levyalustan. F N (toisto) (67, 111) N -painikkeessa on nysty*. G x (pysäytys) (67, 100, 111) H HDD Syttyy, kun HDD valitaan. DVD Syttyy, kun DVD valitaan. I PROGRAM +/ (37) + -painikkeessa on nysty*. J INPUT (tulon valinta) (65) Valitsee tulolähteen. K x REC STOP (37) L z REC (37) M LINE 2 IN (S VIDEO/VIDEO/ L(MONO) AUDIO R) -liittimet (31) Liitä videonauhuri tai vastaava tallennusväline näihin liittimiin. N ONE-TOUCH DUB (92, 96) Aloittaa kopioinnin liitettynä olevasta digitaalisesta videokamerasta. O DV IN -liitin (94) Liitä DV-videokamera tähän liittimeen. P USB -liitin (tyyppi A) (98, 104) Liitä USB-väline tähän liittimeen. Q PictBridge USB -liitin (tyyppi B) (114) Liitä PictBridge-yhteensopiva tulostin tähän liittimeen. * Käytä nystyä viitepisteenä käyttäessäsi tallenninta. Tallentimen lukitus (lapsilukko) Kaikki tallentimen painikkeet voidaan lukita, jotta asetuksia ei peruuteta erehdyksessä. Kun tallennin on sammutettu, pidä tallentimen x-painiketta (pysäytä) painettuna, kunnes etupaneelin näyttöön tulee ilmoitus LOCKED. Kun lapsilukko on asetettu, tallennin ei toimi lukuun ottamatta ajastintallennuksia ja tahdistettua tallennusta (vain RDR-AT100/AT200). Avaa tallentimen lukitus pitämällä tallentimen x-painiketta (pysäytä) painettuna, kunnes etupaneelin näyttöön tulee ilmoitus UNLOCKED. 12

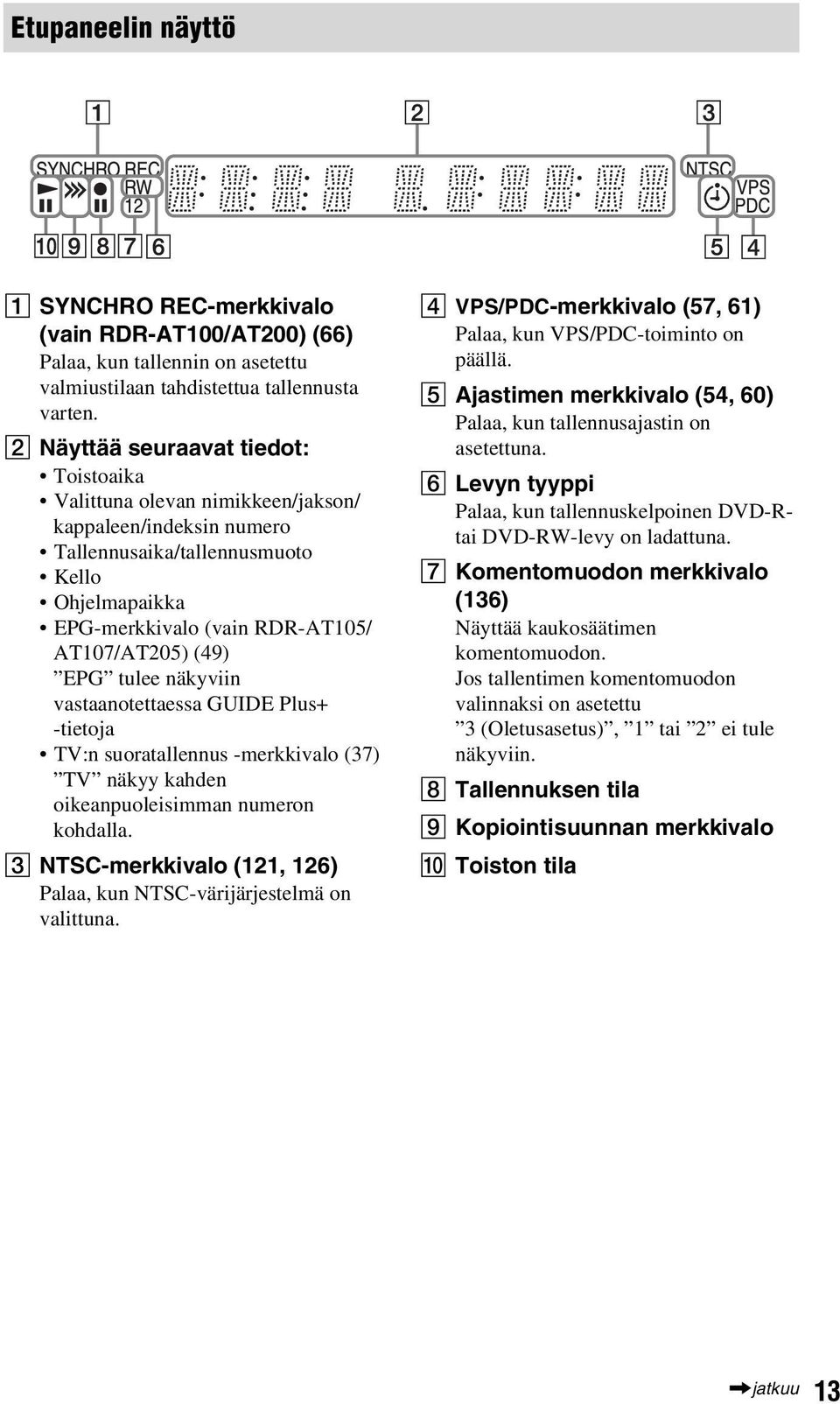

13 Etupaneelin näyttö A SYNCHRO REC-merkkivalo (vain RDR-AT100/AT200) (66) Palaa, kun tallennin on asetettu valmiustilaan tahdistettua tallennusta varten. B Näyttää seuraavat tiedot: Toistoaika Valittuna olevan nimikkeen/jakson/ kappaleen/indeksin numero Tallennusaika/tallennusmuoto Kello Ohjelmapaikka EPG-merkkivalo (vain RDR-AT105/ AT107/AT205) (49) EPG tulee näkyviin vastaanotettaessa GUIDE Plus+ -tietoja TV:n suoratallennus -merkkivalo (37) TV näkyy kahden oikeanpuoleisimman numeron kohdalla. C NTSC-merkkivalo (121, 126) Palaa, kun NTSC-värijärjestelmä on valittuna. D VPS/PDC-merkkivalo (57, 61) Palaa, kun VPS/PDC-toiminto on päällä. E Ajastimen merkkivalo (54, 60) Palaa, kun tallennusajastin on asetettuna. F Levyn tyyppi Palaa, kun tallennuskelpoinen DVD-Rtai DVD-RW-levy on ladattuna. G Komentomuodon merkkivalo (136) Näyttää kaukosäätimen komentomuodon. Jos tallentimen komentomuodon valinnaksi on asetettu 3 (Oletusasetus), 1 tai 2 ei tule näkyviin. H Tallennuksen tila I Kopiointisuunnan merkkivalo J Toiston tila,jatkuu 13

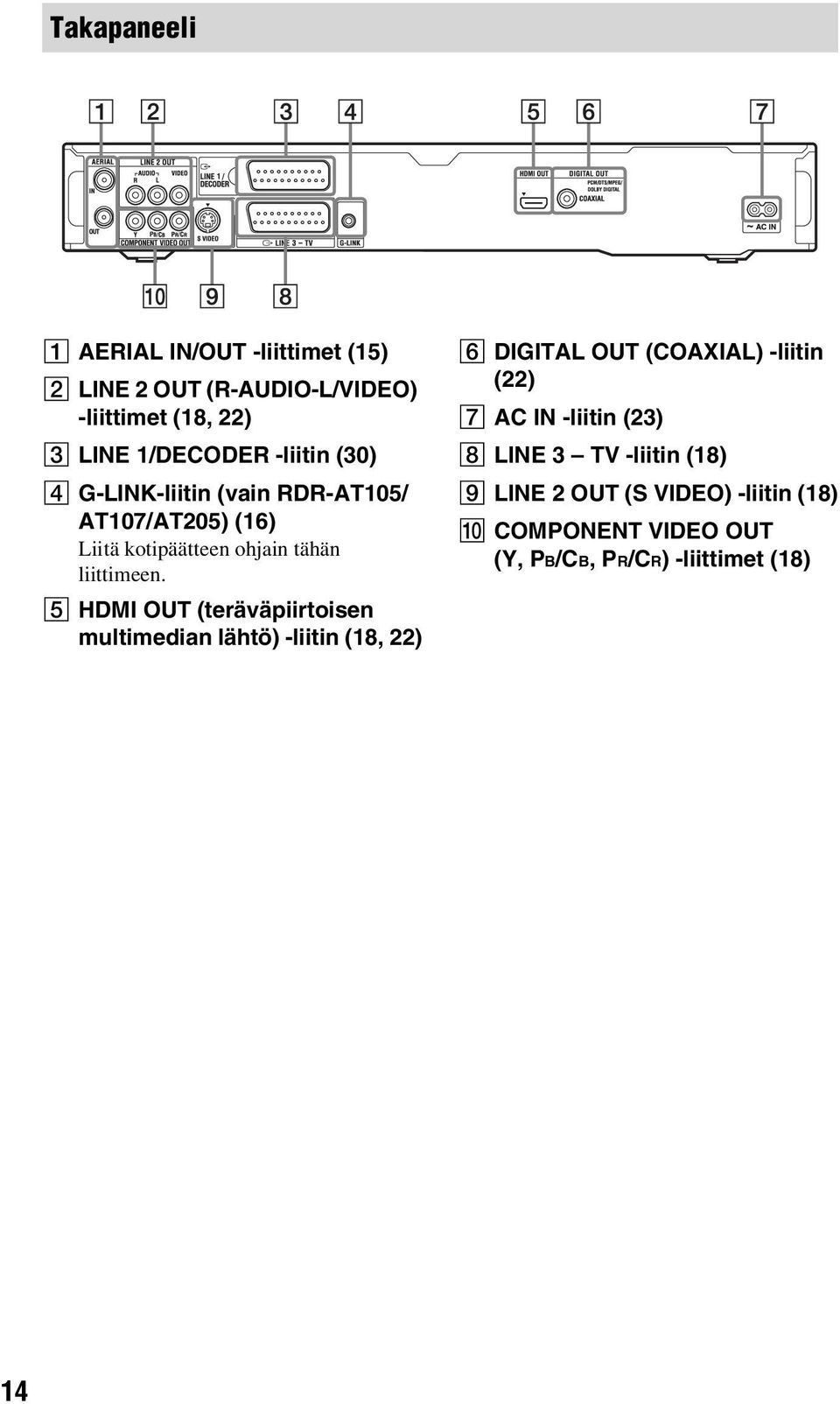

14 Takapaneeli A AERIAL IN/OUT -liittimet (15) B LINE 2 OUT (R-AUDIO-L/VIDEO) -liittimet (18, 22) C LINE 1/DECODER -liitin (30) D G-LINK-liitin (vain RDR-AT105/ AT107/AT205) (16) Liitä kotipäätteen ohjain tähän liittimeen. E HDMI OUT (teräväpiirtoisen multimedian lähtö) -liitin (18, 22) F DIGITAL OUT (COAXIAL) -liitin (22) G AC IN -liitin (23) H LINE 3 TV -liitin (18) I LINE 2 OUT (S VIDEO) -liitin (18) J COMPONENT VIDEO OUT (Y, PB/CB, PR/CR) -liittimet (18) 14

15 Kytkennät ja asetukset Tallentimen kytkeminen Kytke tallennin ja säädä asetukset vaiheiden 1 6 mukaan. Älä kytke virtajohtoa, ennen kuin olet päässyt kohtaan Vaihe 4: Virtajohdon liittäminen sivulla 23. b Huomautuksia Katso vakiovarusteiden luettelo kohdasta Tekniset tiedot (sivu 159). Kiinnitä johdot kunnolla kohinan estämiseksi. Katso liitettävien laitteiden mukana toimitettuja ohjeita. Tätä tallenninta ei voi liittää televisioon, jossa ei ole SCART- eikä videon tuloliitintä. Muista irrottaa kunkin laitteen virtajohto ennen kytkemistä. Vaihe 1: Antennikaapelin ja kotipäätteen ohjaimen liittäminen Valitse yksi seuraavista antenniliitännöistä. ÄLÄ valitse LINE 1 -tulo -vaihtoehdoksi Dekooderi Videotulo/läht -valikossa (sivu 126), kun teet liitäntää A. Valmiustila -asetukseksi asetetaan Tila 1 (oletus) Perus -asetuksissa, eikä TV:ssä näy kuvaa, jos tallennin on valmiustilassa. Jos haluat katsella TV:tä valmiustilassa, valitse Valmiustila -asetukseksi Tila 2 kohdassa Vaihe 6: Pika-asetus (sivu 26) tai käytä jakajaa antennitulosignaalien jakamiseen TV:lle ja tallentimelle. Kytkennät ja asetukset Jos sinulla Liitäntä On kotipäätevastaanotin A (sivu 16) Ei ole B (sivu 17) kotipäätevastaanotinta z Vihje Voit myös valita Valmiustila -asetukseksi Tila 2 Perus -asetuksissa (sivu 121). b Huomautuksia Jos antenni on lattakaapeli (300 ohmin kaksijohtiminen kaapeli), käytä ulkoista antenniliitintä (ei kuulu varusteisiin) antennin liittämiseen tallentimeen. Jos käytössä on erilliset kaapelit AERIALantenneja varten, käytä AERIAL UHF/VHF -kaistan sekoitinta (ei kuulu varusteisiin) antennin liittämiseen tallentimeen. Jos tallentimen verkkojohto irrotetaan pistorasiasta, liitetyn kotipäätevastaanottimen signaaleja ei voi katsella.,jatkuu 15

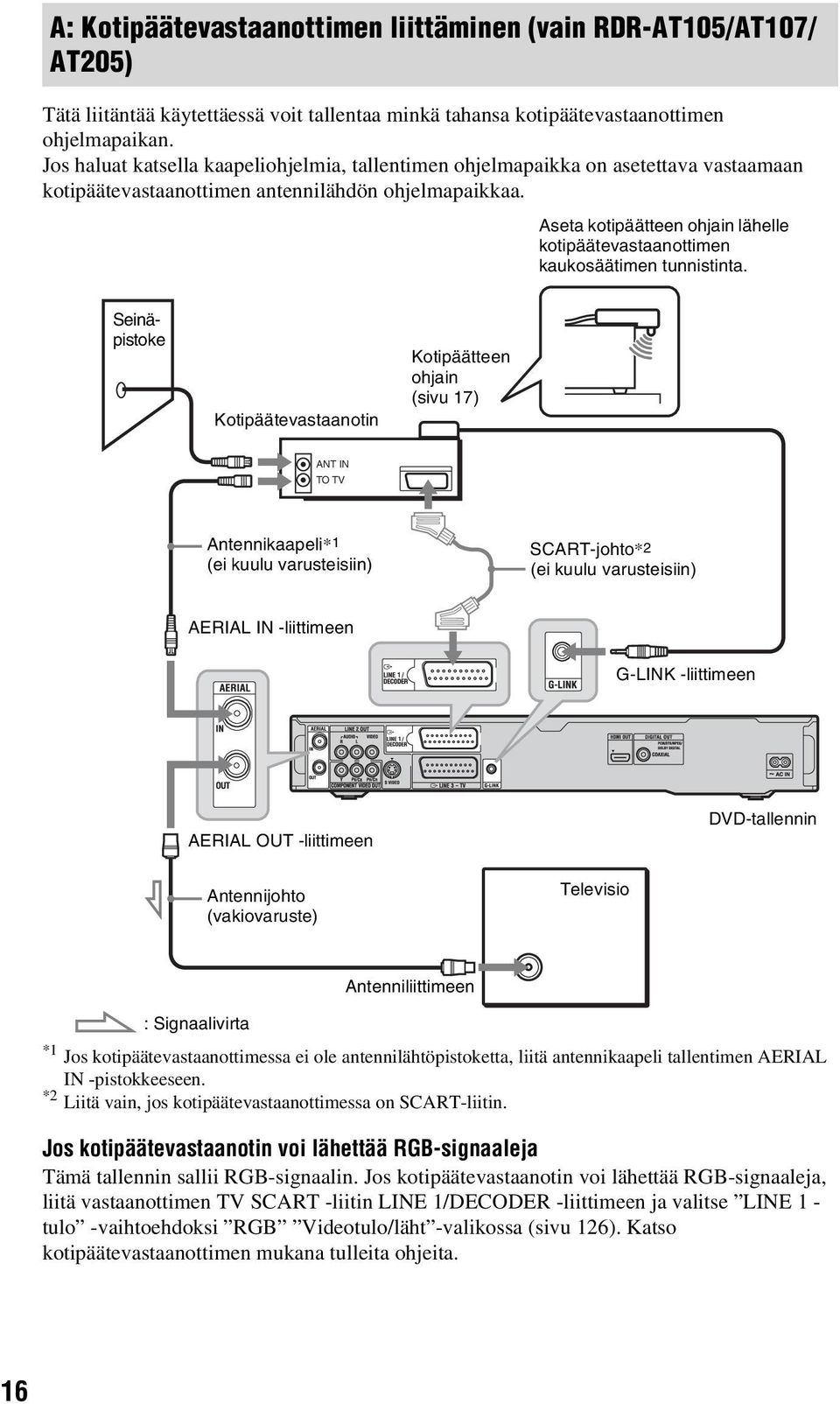

16 A: Kotipäätevastaanottimen liittäminen (vain RDR-AT105/AT107/ AT205) Tätä liitäntää käytettäessä voit tallentaa minkä tahansa kotipäätevastaanottimen ohjelmapaikan. Jos haluat katsella kaapeliohjelmia, tallentimen ohjelmapaikka on asetettava vastaamaan kotipäätevastaanottimen antennilähdön ohjelmapaikkaa. Aseta kotipäätteen ohjain lähelle kotipäätevastaanottimen kaukosäätimen tunnistinta. Seinäpistoke Kotipäätevastaanotin Kotipäätteen ohjain (sivu 17) ANT IN TO TV Antennikaapeli*1 (ei kuulu varusteisiin) SCART-johto*2 (ei kuulu varusteisiin) AERIAL IN -liittimeen G-LINK -liittimeen AERIAL OUT -liittimeen DVD-tallennin Antennijohto (vakiovaruste) Televisio Antenniliittimeen : Signaalivirta *1 Jos kotipäätevastaanottimessa ei ole antennilähtöpistoketta, liitä antennikaapeli tallentimen AERIAL IN -pistokkeeseen. *2 Liitä vain, jos kotipäätevastaanottimessa on SCART-liitin. Jos kotipäätevastaanotin voi lähettää RGB-signaaleja Tämä tallennin sallii RGB-signaalin. Jos kotipäätevastaanotin voi lähettää RGB-signaaleja, liitä vastaanottimen TV SCART -liitin LINE 1/DECODER -liittimeen ja valitse LINE 1 - tulo -vaihtoehdoksi RGB Videotulo/läht -valikossa (sivu 126). Katso kotipäätevastaanottimen mukana tulleita ohjeita. 16

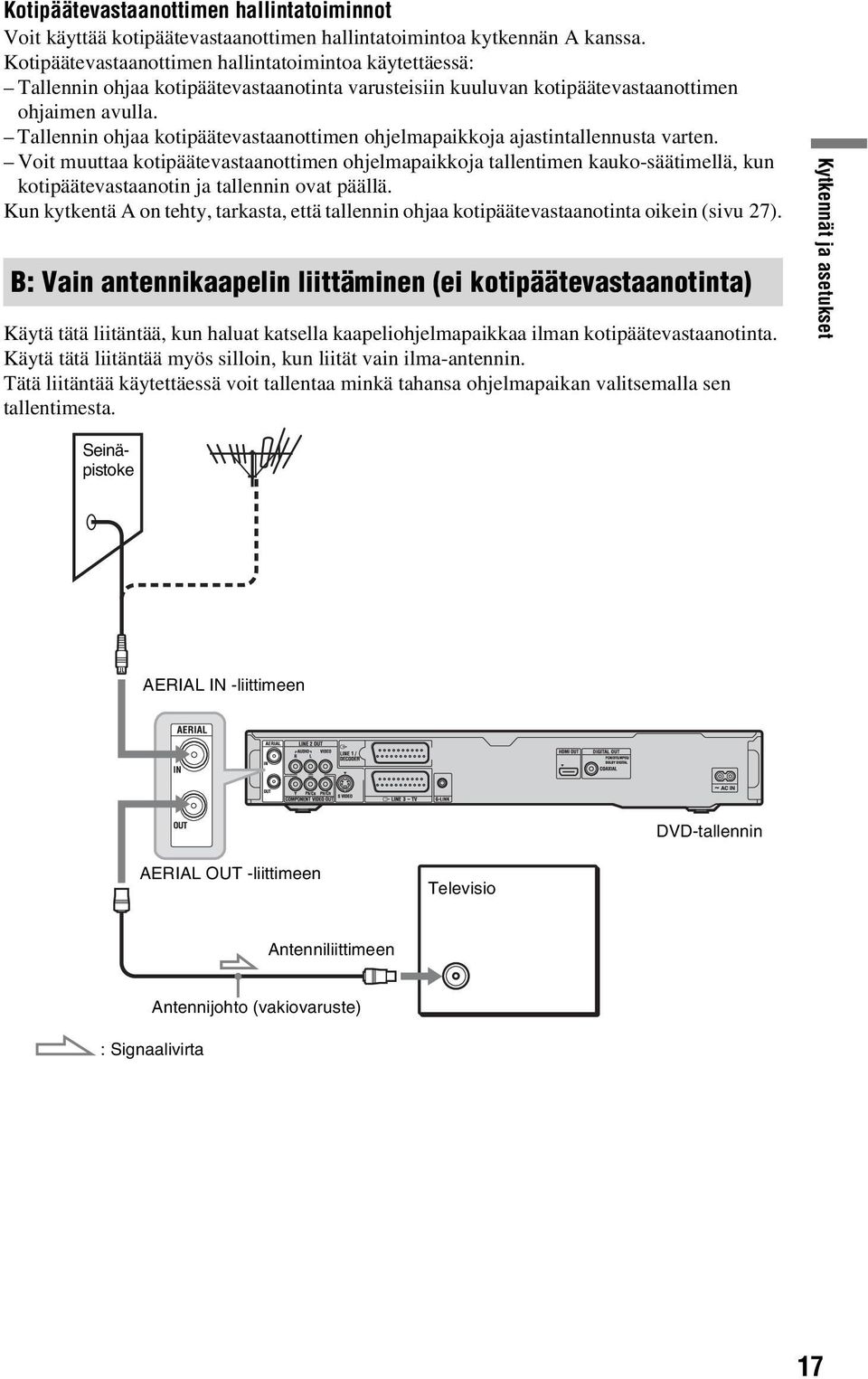

17 Kotipäätevastaanottimen hallintatoiminnot Voit käyttää kotipäätevastaanottimen hallintatoimintoa kytkennän A kanssa. Kotipäätevastaanottimen hallintatoimintoa käytettäessä: Tallennin ohjaa kotipäätevastaanotinta varusteisiin kuuluvan kotipäätevastaanottimen ohjaimen avulla. Tallennin ohjaa kotipäätevastaanottimen ohjelmapaikkoja ajastintallennusta varten. Voit muuttaa kotipäätevastaanottimen ohjelmapaikkoja tallentimen kauko-säätimellä, kun kotipäätevastaanotin ja tallennin ovat päällä. Kun kytkentä A on tehty, tarkasta, että tallennin ohjaa kotipäätevastaanotinta oikein (sivu 27). B: Vain antennikaapelin liittäminen (ei kotipäätevastaanotinta) Käytä tätä liitäntää, kun haluat katsella kaapeliohjelmapaikkaa ilman kotipäätevastaanotinta. Käytä tätä liitäntää myös silloin, kun liität vain ilma-antennin. Tätä liitäntää käytettäessä voit tallentaa minkä tahansa ohjelmapaikan valitsemalla sen tallentimesta. Kytkennät ja asetukset Seinäpistoke AERIAL IN -liittimeen DVD-tallennin AERIAL OUT -liittimeen Televisio Antenniliittimeen Antennijohto (vakiovaruste) : Signaalivirta 17

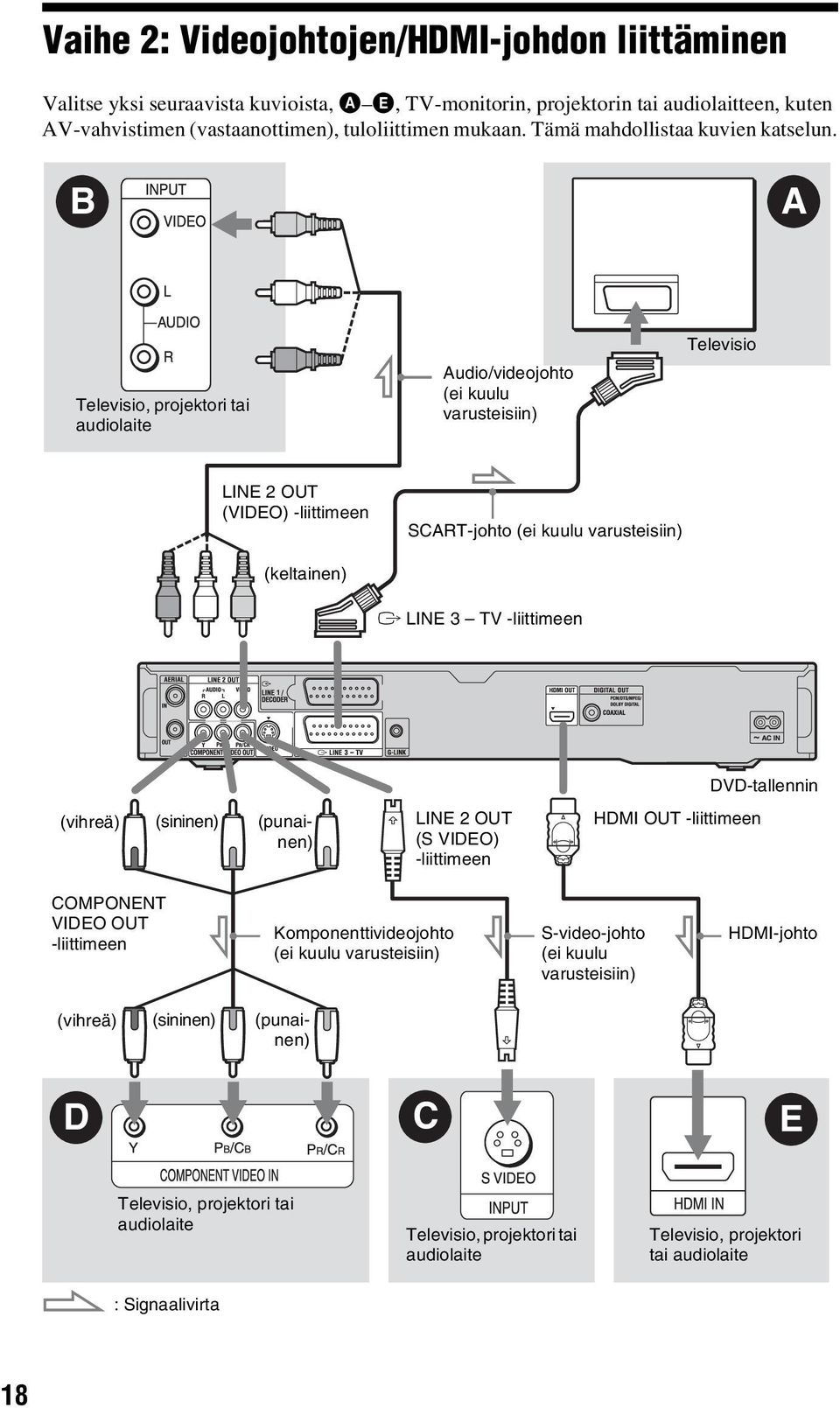

18 Vaihe 2: Videojohtojen/HDMI-johdon liittäminen Valitse yksi seuraavista kuvioista, A E, TV-monitorin, projektorin tai audiolaitteen, kuten AV-vahvistimen (vastaanottimen), tuloliittimen mukaan. Tämä mahdollistaa kuvien katselun. B A Televisio, projektori tai audiolaite Audio/videojohto (ei kuulu varusteisiin) Televisio LINE 2 OUT (VIDEO) -liittimeen (keltainen) SCART-johto (ei kuulu varusteisiin) T LINE 3 TV -liittimeen DVD-tallennin (vihreä) (sininen) (punainen) LINE 2 OUT (S VIDEO) -liittimeen HDMI OUT -liittimeen COMPONENT VIDEO OUT -liittimeen Komponenttivideojohto (ei kuulu varusteisiin) S-video-johto (ei kuulu varusteisiin) HDMI-johto (vihreä) (sininen) (punainen) D C E Televisio, projektori tai audiolaite Televisio, projektori tai audiolaite Televisio, projektori tai audiolaite : Signaalivirta 18

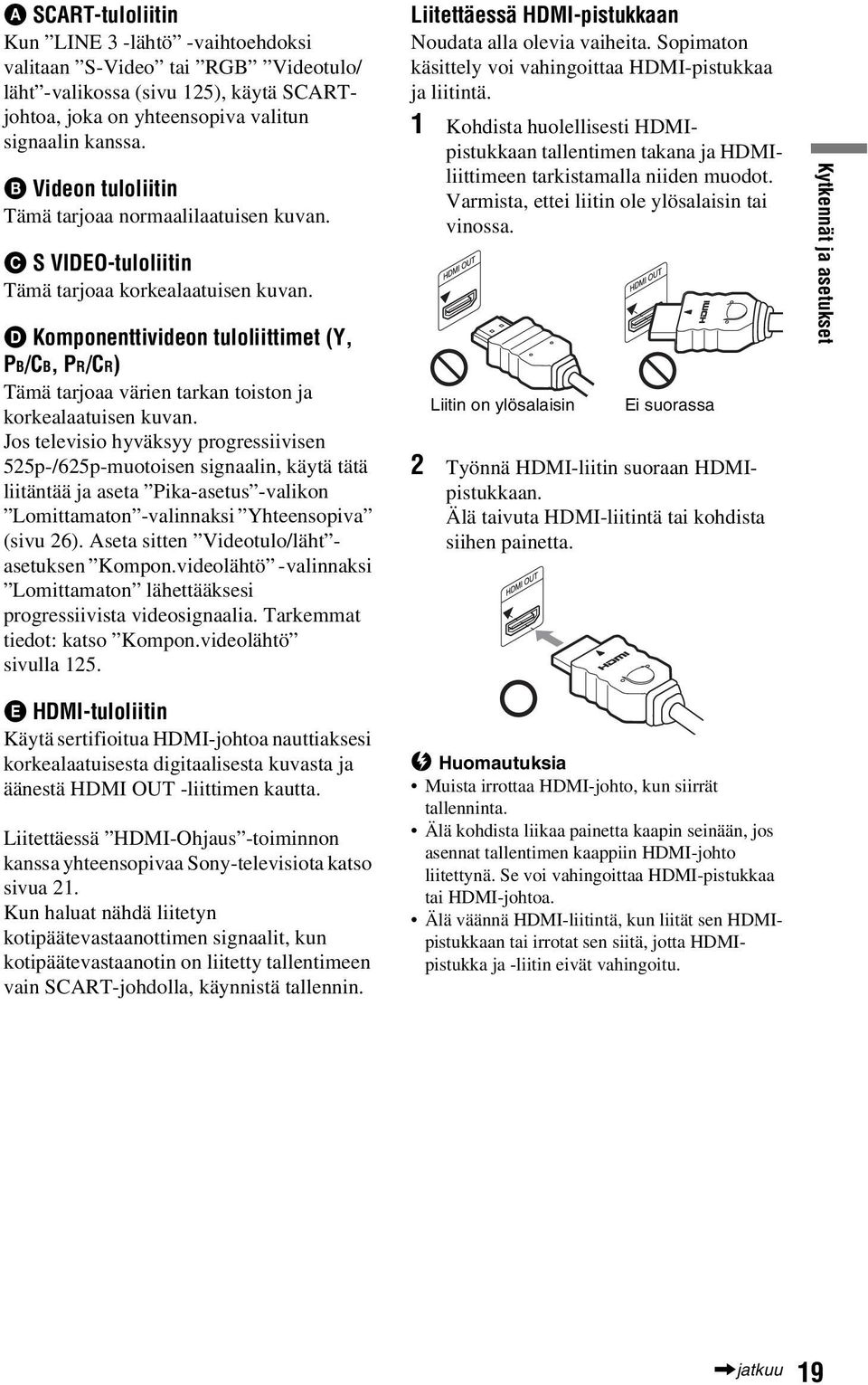

19 A SCART-tuloliitin Kun LINE 3 -lähtö -vaihtoehdoksi valitaan S-Video tai RGB Videotulo/ läht -valikossa (sivu 125), käytä SCARTjohtoa, joka on yhteensopiva valitun signaalin kanssa. B Videon tuloliitin Tämä tarjoaa normaalilaatuisen kuvan. C S VIDEO-tuloliitin Tämä tarjoaa korkealaatuisen kuvan. D Komponenttivideon tuloliittimet (Y, PB/CB, PR/CR) Tämä tarjoaa värien tarkan toiston ja korkealaatuisen kuvan. Jos televisio hyväksyy progressiivisen 525p-/625p-muotoisen signaalin, käytä tätä liitäntää ja aseta Pika-asetus -valikon Lomittamaton -valinnaksi Yhteensopiva (sivu 26). Aseta sitten Videotulo/läht - asetuksen Kompon.videolähtö -valinnaksi Lomittamaton lähettääksesi progressiivista videosignaalia. Tarkemmat tiedot: katso Kompon.videolähtö sivulla 125. Liitettäessä HDMI-pistukkaan Noudata alla olevia vaiheita. Sopimaton käsittely voi vahingoittaa HDMI-pistukkaa ja liitintä. 1 Kohdista huolellisesti HDMIpistukkaan tallentimen takana ja HDMIliittimeen tarkistamalla niiden muodot. Varmista, ettei liitin ole ylösalaisin tai vinossa. Liitin on ylösalaisin Ei suorassa 2 Työnnä HDMI-liitin suoraan HDMIpistukkaan. Älä taivuta HDMI-liitintä tai kohdista siihen painetta. Kytkennät ja asetukset E HDMI-tuloliitin Käytä sertifioitua HDMI-johtoa nauttiaksesi korkealaatuisesta digitaalisesta kuvasta ja äänestä HDMI OUT -liittimen kautta. Liitettäessä HDMI-Ohjaus -toiminnon kanssa yhteensopivaa Sony-televisiota katso sivua 21. Kun haluat nähdä liitetyn kotipäätevastaanottimen signaalit, kun kotipäätevastaanotin on liitetty tallentimeen vain SCART-johdolla, käynnistä tallennin. b Huomautuksia Muista irrottaa HDMI-johto, kun siirrät tallenninta. Älä kohdista liikaa painetta kaapin seinään, jos asennat tallentimen kaappiin HDMI-johto liitettynä. Se voi vahingoittaa HDMI-pistukkaa tai HDMI-johtoa. Älä väännä HDMI-liitintä, kun liität sen HDMIpistukkaan tai irrotat sen siitä, jotta HDMIpistukka ja -liitin eivät vahingoitu.,jatkuu 19

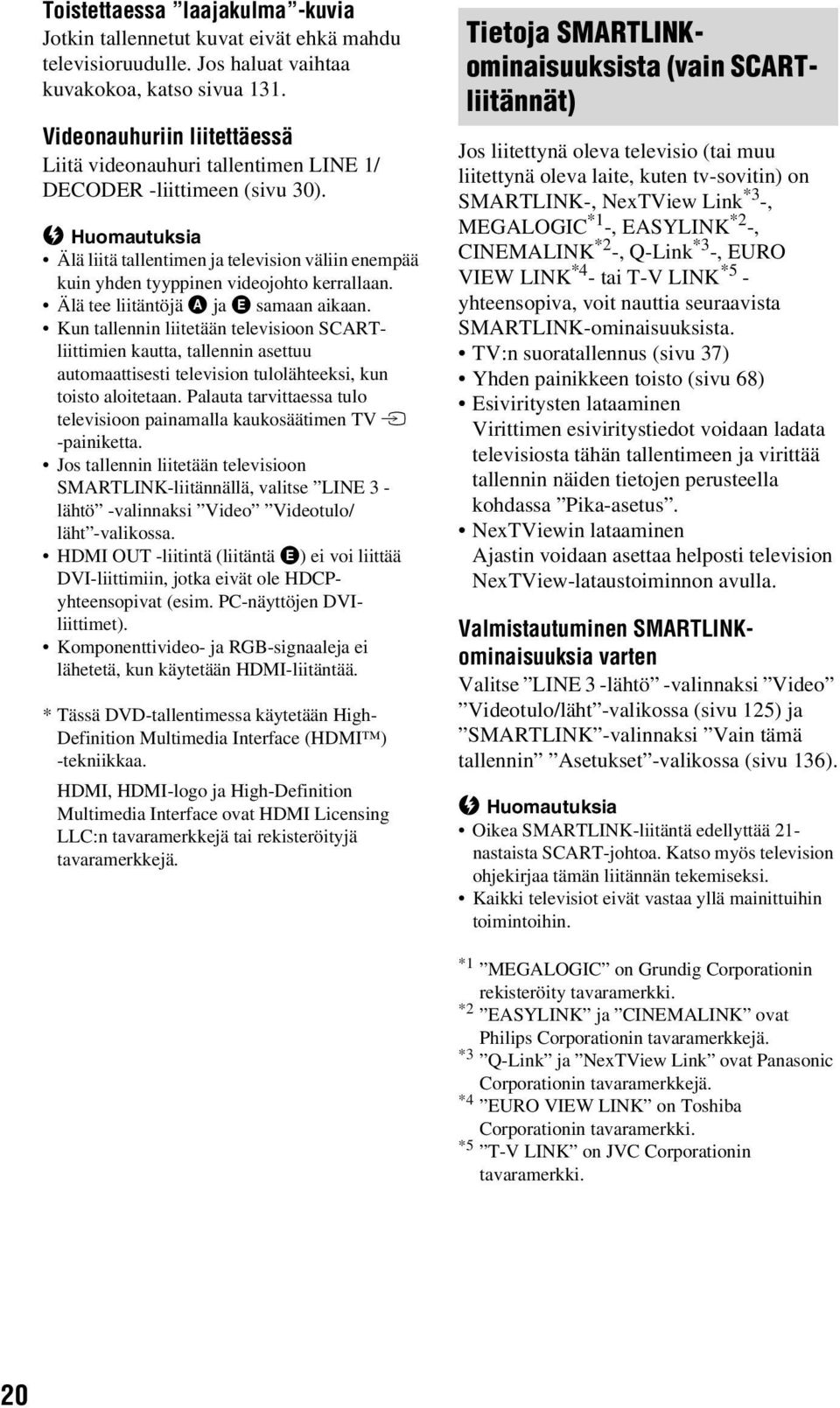

20 Toistettaessa laajakulma -kuvia Jotkin tallennetut kuvat eivät ehkä mahdu televisioruudulle. Jos haluat vaihtaa kuvakokoa, katso sivua 131. Videonauhuriin liitettäessä Liitä videonauhuri tallentimen LINE 1/ DECODER -liittimeen (sivu 30). b Huomautuksia Älä liitä tallentimen ja television väliin enempää kuin yhden tyyppinen videojohto kerrallaan. Älä tee liitäntöjä A ja E samaan aikaan. Kun tallennin liitetään televisioon SCARTliittimien kautta, tallennin asettuu automaattisesti television tulolähteeksi, kun toisto aloitetaan. Palauta tarvittaessa tulo televisioon painamalla kaukosäätimen TV t -painiketta. Jos tallennin liitetään televisioon SMARTLINK-liitännällä, valitse LINE 3 - lähtö -valinnaksi Video Videotulo/ läht -valikossa. HDMI OUT -liitintä (liitäntä E) ei voi liittää DVI-liittimiin, jotka eivät ole HDCPyhteensopivat (esim. PC-näyttöjen DVIliittimet). Komponenttivideo- ja RGB-signaaleja ei lähetetä, kun käytetään HDMI-liitäntää. * Tässä DVD-tallentimessa käytetään High- Definition Multimedia Interface (HDMI ) -tekniikkaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tietoja SMARTLINKominaisuuksista (vain SCARTliitännät) Jos liitettynä oleva televisio (tai muu liitettynä oleva laite, kuten tv-sovitin) on SMARTLINK-, NexTView Link *3 -, MEGALOGIC *1 -, EASYLINK *2 -, CINEMALINK *2 -, Q-Link *3 -, EURO VIEW LINK *4 - tai T-V LINK *5 - yhteensopiva, voit nauttia seuraavista SMARTLINK-ominaisuuksista. TV:n suoratallennus (sivu 37) Yhden painikkeen toisto (sivu 68) Esiviritysten lataaminen Virittimen esiviritystiedot voidaan ladata televisiosta tähän tallentimeen ja virittää tallennin näiden tietojen perusteella kohdassa Pika-asetus. NexTViewin lataaminen Ajastin voidaan asettaa helposti television NexTView-lataustoiminnon avulla. Valmistautuminen SMARTLINKominaisuuksia varten Valitse LINE 3 -lähtö -valinnaksi Video Videotulo/läht -valikossa (sivu 125) ja SMARTLINK -valinnaksi Vain tämä tallennin Asetukset -valikossa (sivu 136). b Huomautuksia Oikea SMARTLINK-liitäntä edellyttää 21- nastaista SCART-johtoa. Katso myös television ohjekirjaa tämän liitännän tekemiseksi. Kaikki televisiot eivät vastaa yllä mainittuihin toimintoihin. *1 MEGALOGIC on Grundig Corporationin rekisteröity tavaramerkki. *2 EASYLINK ja CINEMALINK ovat Philips Corporationin tavaramerkkejä. *3 Q-Link ja NexTView Link ovat Panasonic Corporationin tavaramerkkejä. *4 EURO VIEW LINK on Toshiba Corporationin tavaramerkki. *5 T-V LINK on JVC Corporationin tavaramerkki. 20

21 Tietoja BRAVIA Sync -ominaisuuden HDMI- Ohjaus -toiminnoista (vain HDMI-liitännät) HDMI-Ohjaus -toiminnon kanssa yhteensopivien Sony-komponenttien liittäminen HDMI-johdolla yksinkertaistaa toimintaa seuraavasti: Yhden painikkeen toisto (sivu 68) Järjestelmän sammutus Kun sammutat television sen kaukosäätimen virtapainikkeella, tallennin ja HDMI-Ohjaus -toiminnon kanssa yhteensopivat laitteet sammuvat automaattisesti. Tallennin ei kuitenkaan sammu tallennuksen tai kopioinnin aikana, vaikka televisio sammutettaisiinkin. BRAVIA Sync -näyttö Voit ohjata tallentimen toimintaa painamalla television kaukosäätimen SYNC MENU -painiketta. Kytkennät ja asetukset b Huomautuksia HDMI-Ohjaus -toiminto ei toimi kaikkien liitettynä olevien laitteiden kanssa. Lue laitteen mukana tulleet käyttöohjeet. Voit käyttää BRAVIA Sync - näyttöominaisuutta vain, kun liitettynä olevassa televisiossa on SYNC MENU -painike. BRAVIA Sync -ominaisuutta koskevia lisätietoja on television mukana tulleissa käyttöohjeissa. Jotta voi käyttää BRAVIA Sync - ominaisuuksia, aseta HDMI-Ohjaus - asetukseksi On (oletus) HDMI-lähtö -asetuksissa (sivu 135). 21

22 Vaihe 3: Äänijohtojen/HDMI-johdon liittäminen Valitse yksi seuraavista kuvioista, A tai B TV-monitorin, projektorin tai audiolaitteen, kuten AV-vahvistimen (vastaanottimen), tuloliittimen mukaan. Tämä mahdollistaa äänen kuuntelun. [Kaiuttimet] Taka (v) Etu (v) Audiolaite, jossa on dekooderi [Kaiuttimet] Taka (o) Etu (o) A Keski Lisäbasso tai koaksiaali-/digitaaliseen HDMI-tuloon HDMI-johto Digitaalinen koaksiaalikaapeli (ei kuulu varusteisiin) HDMI OUT -liittimeen DIGITAL OUT (COAXIAL) -liittimeen LINE 2 OUT (R-AUDIO-L) -liittimeen DVD-tallennin (valkoinen) (keltainen) INPUT VIDEO B (punainen) (keltainen)* Audio/videojohto (ei kuulu varusteisiin) : Signaalivirta * Keltaista pistoketta käytetään videosignaaleille (sivu 18). (valkoinen) (punainen) L AUDIO R Televisio, projektori tai audiolaite 22

23 A Digitaalisen äänen tuloliitäntä Jos audiolaitteessa on Dolby *1 Digital-, DTS *2 - tai MPEG-audiodekooderi ja digitaalinen tuloliitin, käytä tätä liitäntää. Dolby Digital (5.1ch), DTS (5.1ch) ja MPEG audio (5.1ch) surround-tehosteet ovat käytettävissä. Jos liität HDMI-Ohjaus -toiminnon kanssa yhteensopivan Sony-audiolaitteen, katso audiolaitteen mukana tulleita käyttöohjeita. B Äänen L/R (vasen/oikea) -tuloliittimet Tämä liitäntä käyttää TV:n tai audiolaitteen kahta kaiutinta ääntä varten. z Vihje Katso kaiuttimien oikeaa sijoittamista koskevia tietoja liitettyjen laitteiden mukana tulleista käyttöohjeista. Vaihe 4: Virtajohdon liittäminen Liitä varusteisiin kuuluva virtajohto tallentimen AC IN -liittimeen. Kiinnitä sitten tallentimen ja television virtajohdot pistorasiaan. Kun verkkojohto on liitetty, odota hetki ennen tallentimen käyttöä. Voit käyttää tallenninta, kun etupaneelin näyttö syttyy ja tallennin siirtyy valmiustilaan. Jos liität lisälaitteita tähän tallentimeen (sivu 30), muista liittää virtajohto, kun kaikki liitännät ovat valmiit. Kytkennät ja asetukset b Huomautuksia Älä liitä television äänen lähtöjohtoja samanaikaisesti LINE IN (R-AUDIO-L) -liittimiin. Tämä aiheuttaa kohinaa television kaiuttimista. Käyttäessäsi liitäntää B älä liitä LINE IN (R- AUDIO-L) ja LINE 2 OUT (R-AUDIO-L) -liittimiä television äänen lähtöliittimiin samanaikaisesti. Tämä aiheuttaa kohinaa television kaiuttimista. Kun liitäntä A on tehty, tee asianmukaiset asetukset Audiolähtö -valikossa (sivu 127). Muutoin kaiuttimista ei kuulu mitään tai niistä kuuluu voimakasta kohinaa. Kun tallennin liitetään audiolaitteeseen HDMIjohdolla, sinun täytyy tehdä jokin seuraavista: Liitä audiolaite televisioon HDMI-johdolla tai Liitä nauhuri televisioon muulla videokaapelilla kuin HDMI-kaapelilla (komponenttivideokaapelilla, S-video - kaapelilla tai audio-/videokaapelilla). 1 AC IN -liittimeen 2 pistorasiaan *1 *2 23

24 Vaihe 5: Kaukosäätimen valmistelu Tallenninta voi ohjata varusteisiin kuuluvalla kaukosäätimellä. Aseta kaksi R6 (AA-kokoista) -paristoa paikalleen sovittaen niiden 3 ja # -päät paristotilan merkintöjen mukaan. Kun käytät kaukosäädintä, suuntaa se tallentimen kaukosäätimen tunnistimeen. Televisioiden ohjaaminen kaukosäätimellä Kaukosäätimen signaalia voidaan säätää television ohjaamiseksi. b Huomautuksia Liitetystä laitteesta riippuen et ehkä voi ohjata televisiota alla mainituilla painikkeilla tai osalla niistä. Aiemmin syötetty numerokoodi pyyhkiytyy syötettäessä uusi numerokoodi. Numeropainikkeet TV/DVD b Huomautuksia Jos varusteisiin kuuluva kaukosäädin häiritsee muiden Sony DVD-tallentimien tai -soittimien toimintaa, vaihda tämän tallentimen komentomuodon numero (sivu 25). Käytä paristoja oikein välttääksesi mahdollisen paristovuodon ja ruostumisen. Jos paristo vuotaa, älä koske nesteeseen paljain käsin. Noudata seuraavia ohjeita: Älä koskaan käytä uutta paristoa vanhan kanssa äläkä sekoita eri valmistajien paristoja. Älä lataa paristoja uudelleen. Poista paristot, jos kaukosäädintä ei aiota käyttää pitkään aikaan. Jos paristot vuotavat, pyyhi kaikki paristotilassa oleva neste pois ja laita tilalle uudet paristot. Älä altista kaukotunnistinta (merkitty etupaneelissa -merkinnällä) voimakkaalle valolle kuten suoralle auringonvalolle tai valaisimille. Tallennin ei ehkä vastaa kaukosäätimeen. Kun vaihdat kaukosäätimen paristot, numerokoodi ja komentomuoto voivat palautua oletusasetuksiin. Aseta oikea numerokoodi ja komentomuoto uudelleen. TV 2 +/ TV PROG +/ DISPLAY TV [/1 TV t 1 Pidä kaukosäätimen pohjassa oleva TV [/1 -painike pohjassa. Älä paina kaukosäätimen päällä olevaa [/1 -painiketta. 2 Pidä TV [/1 -painike pohjassa ja syötä television valmistajan koodi numeropainikkeilla. Jos haluat syöttää esimerkiksi 09, paina 0 ja sitten 9. Kun olet syöttänyt viimeisen numeron, vapauta TV [/1 -painike. 24

25 Ohjattavissa olevien televisioiden numerokoodit Jos luettelossa on useampi kuin yksi numerokoodi, yritä niitä yksi kerrallaan, kunnes löydät televisiolle sopivan. Valmistaja Koodinumero Sony 01 (oletus) Hitachi 24 JVC 33 LG/Goldstar 76 Panasonic 17, 49 Philips 06, 08, 72 Samsung 71 Sharp 29 Toshiba 38 Kaukosäädin toimii seuraavasti: Painikkeet TV [/1 TV 2 (äänenvoimakkuus) +/ TV PROG +/ TV t (tulon valinta) Toiminnot Kytkee television päälle ja pois. Säätää television äänenvoimakkuutta. Valitsee television ohjelmapaikan. Vaihtaa television tulolähdettä. TV/DVD-painikkeen käyttäminen (vain SCART-liitännät) TV/DVD-painike vaihtaa TV-tilan ja DVDtilan välillä. Paina TV/DVD-painiketta pysäytystilassa tai kun kuvaruudussa ei näy valikkoa. Kohdista kaukosäädin tallentimeen, kun käytät tätä painiketta. TV-tila: Valitse tämä, jos käytät pääasiassa TV:n viritintä. Kun toisto aloitetaan, tallennin valitaan automaattisesti TV:n tulolähteeksi. DVD-tila: Valitse tämä, jos käytät pääasiassa tallentimen viritintä. Tarkista nykyinen tila painamalla DISPLAY (sivu 41). Jos sinulla on Sony DVD-soitin tai useampia Sony DVDtallentimia Jos varusteisiin kuuluva kaukosäädin häiritsee toisen Sony DVD-tallentimen tai - soittimen toimintaa, aseta tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon numeroksi jokin muu kuin mitä toinen Sony DVD-tallennin tai -soitin käyttää, kun olet tehnyt vaiheen Vaihe 6: Pika-asetus. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on 3 (Oletusasetus). Voit tarkistaa nykyisen komentomuodon etupaneelin näytöstä. Lisätietoja on sivulla 136. Tämän tallentimen ja varusteisiin kuuluvan kaukosäätimen komentomuodon oletusasetuksena on 3 (Oletusasetus). Kaukosäädin ei toimi, jos tallentimelle ja kaukosäätimelle on asetettu eri komentomuodot. Aseta komentomuoto samaksi. Tallentimen ohjelmapaikkojen muuttaminen kaukosäätimellä Tallentimen ohjelmapaikkoja voidaan muuttaa numeropainikkeilla. Esimerkki: kanavaa 50 varten Paina ensin 5 ja sitten 0 ja lopuksi ENTER. Kytkennät ja asetukset 25

26 Vaihe 6: Pika-asetus Tee perussäädöt kohdan Pika-asetus mukaisten ruudulla olevien ohjeiden mukaan. Varo irrottamasta johtoja tai poistumasta Pika-asetus -toiminnosta tämän toimenpiteen aikana. O RETURN * vain RDR-AT105/AT107/AT205 [/1 GUIDE* </M/m/,, ENTER TV [/1 1 Kytke virta tallentimeen ja televisioon. Vaihda sitten television tulovalinta siten, että tallentimen signaali näkyy televisioruudulla. Kieli -näyttö näkyy. Jos Kieli -näyttö ei tule näkyviin, valitse Pika-asetus järjestelmävalikon Alkuasetukset -kohdan Perus - asetuksista (sivu 121). 2 Valitse kuvaruutunäyttöjen kieli painikkeilla </M/m/, ja paina ENTER. Alkuasetuksia koskeva ilmoitus näkyy. 3 Tee Aloita -valinta M/m avulla ja paina ENTER. Tee seuraavat asetukset noudattamalla ruudun ohjeita. Autom. kanavahaku Jos liität television tähän tallentimeen ilman SMARTLINK-liitäntää, valitse Automaattinen haku. Valitse sitten maa/alue painikkeilla </, ja paina ENTER. Ohjelmapaikkojen järjestys määräytyy valitun maan/alueen mukaan. Jos liität television tähän tallentimeen SMARTLINK-liitännällä, valitse Lataa televisiosta. Valitse sitten maa/alue painikkeilla </, ja paina ENTER. Virittimen esiasetustiedot ladataan televisiosta tähän tallentimeen. (Lisätietoja on television mukana tulleissa käyttöohjeissa.) Ohita tämä asetus valitsemalla Älä aseta. Jos haluat asettaa ohjelmapaikat käsin, katso sivua 122. Kellon asetus Valitse Automaatt., kun paikallinen ohjelmapaikka lähettää aikasignaalia. Autom. kellon asetus -näyttö näkyy. Valitse aikasignaalia lähettävän kanavan ohjelmapaikka ja sitten Aloita painikkeilla </,/m ja paina ENTER. Jos kellosignaalia ei löydy, paina O RETURN ja aseta kello manuaalisesti. Valitse Manuaalinen, kun haluat asettaa kellon aikaan manuaalisesti. Man. kellon asetus -näyttö näkyy. 1 Valitse alueesi aikavyöhyke tai GMT (Greenwichin aika) painikkeilla </, ja paina m. 2 Valitse On painikkeilla </,, jos kesäaika on nyt käytössä, ja paina ENTER. 3 Aseta päivä, kuukausi, vuosi, tunti ja minuutit painikkeilla </M/m/, ja käynnistä kello painamalla ENTER. TV:n tyyppi (sivu 131) Jos sinulla on laajakuvatelevisio, valitse Laaja (16:9). Jos sinulla on tavallinen televisio, valitse Vakio (4:3). Tämä määrittää, kuinka laajakulmakuvat näkyvät televisiolla. 26

27 Lomittamaton Jos liität progressiivisen formaatin television tähän tallentimeen käyttäen COMPONENT VIDEO OUT -liitäntöjä, valitse Yhteensopiva. Valmiustila (sivu 121) Valitse tila, jota käytetään, kun tallennin sammutetaan. Tila 1 (oletus): Mitään tulosignaaleja ei lähetetä, kun tallennin on valmiustilassa. Tila 2 : Tulosignaaleja lähetetään, kun tallennin on valmiustilassa. Jos valitaan Tila 1, näyttö pyytää vahvistusta. Valitse Kyllä (Tila2) tai Ei (Tila1). Kiintolevyn varoitusilmoitukset Lue kiintolevyn varoitusilmoitukset ja paina ENTER. 4 Tee Asennuksen lopetus -valinta M/m avulla ja paina ENTER. Pika-asetus on suoritettu. Siirry kohtaan GUIDE Plus+ -järjestelmän asettaminen (vain RDR- AT105/AT107/AT205) (sivu 27), kun haluat käyttää Gemstar GUIDE Plus+ -ohjelmaopasta. Paluu edelliseen vaiheeseen Paina O RETURN -painiketta. z Vihje Jos haluat suorittaa Pika-asetus -toiminnon uudelleen, valitse Pika-asetus järjestelmävalikon Alkuasetukset -kohdasta Perus (sivu 121). GUIDE Plus+ -järjestelmän asettaminen (vain RDR-AT105/ AT107/AT205) Noudata alla olevia ohjeita, kun asetat GUIDE Plus+ -järjestelmän käyttökuntoon ja käytät liitettynä olevaa kotipäätevastaanotinta. 1 Paina GUIDE -painiketta. GUIDE Plus+ -järjestelmän Basic Setup -valikko tulee näkyviin. 2 Valitse kohde painikkeilla M/m ja paina ENTER. Aseta sitten kukin valinta. Language Valitse kuvaruutunäyttöjen kieli painikkeilla M/m ja paina ENTER. Country Valitse maa/alue painikkeilla M/m ja paina sitten ENTER. Postal Code Anna postinumero painikkeilla </M/ m/, ja paina ENTER. Jos Country -asetukseksi on valittu Others, et voi antaa postinumeroa eikä GUIDE Plus+ -järjestelmä etsi isäntäkanavaa. Jos GUIDE Plus+ -järjestelmää ei tarvitse asettaa, poistu painamalla SYSTEM MENU. Vaikka et voisikaan käyttää GUIDE Plus+ -järjestelmää alueella, jossa asut, voit kuitenkin asettaa manuaalisen tallennuksen. Katso kohtaa Ajastimen asettaminen manuaalisesti (Schedule) sivulla 56. Kytkennät ja asetukset,jatkuu 27

28 External Receiver 1/External Receiver 2/External Receiver 3 (vain kun kotipäätevastaanotin liitetään) 1 Paina ENTER-painiketta tehdäksesi valinnan Continue. 2 Valitse kotipäätevastaanottimen tyyppi painikkeilla M/m ja paina ENTER. 3 Valitse palveluntarjoaja painikkeilla M/m ja paina ENTER. 4 Valitse vastaanottimen merkki painikkeilla M/m ja paina ENTER. Jos valitset Other providers, voit valita vastaanottimen merkin kaikkien käytettävissä olevien merkkien luettelosta. Jos vastaanottimen merkkiä ei ole luettelossa, valitse???. Vastaanottimen merkkiluettelo päivittyy automaattisesti, joten vastaanotin voi olla saatavana myöhemmin. Valitse merkki, kun se on saatavana. Käytä siihen asti valintaa???. 5 Valitse kotipäätevastaanottimelle käytettävä liitäntä painikkeilla M/m ja paina ENTER. Kun kotipäätevastaanotin on liitetty tallentimeen käyttäen liitäntää A sekä antennikaapelilla että SCARTjohdolla, valitse Line1 tai Antenna. Näytössä pyydetään vahvistusta. 6 Paina ENTER-painiketta tehdäksesi valinnan Continue. Videoikkuna vaihtuu määritettyyn ohjelmapaikkaan. 7 Tee YES -valinta M/m avulla ja paina ENTER. Näytössä pyydetään vahvistusta. Jos videoikkuna ei vaihdu määritettyyn ohjelmapaikkaan, valitse NO ja paina ENTER, kunnes videoikkuna vaihtuu määritettyyn ohjelmapaikkaan. 3 Kytke tallennin pois päältä, jotta saat GUIDE Plus+ -järjestelmätietoja. Jos haluat vastaanottaa GUIDE Plus+ -järjestelmätietoja, tallentimen täytyy olla sammutettu, kun sitä ei käytetä. Jos tallennin on liitetty kotipäätevastaanottimeen, muista jättää kotipäätevastaanotin päälle. Alkuasetusten jälkeen voi kestää jopa 24 tuntia, ennen kuin TV-ohjelmatietoja aletaan vastaanottaa. b Huomaa Et voi valita viritinjärjestelmäksi tai Näytön kieli -asetukseksi maata/aluetta tai kieltä, jota GUIDE Plus+ -järjestelmä ei tue. Jos tallenninta ei saa ohjaamaan kotipäätevastaanotinta Tarkista kotipäätteen ohjaimen liitäntä ja sijainti (sivu 16). Jos kotipäätevastaanotin ei vieläkään toimi tämän tallentimen kanssa, katso kotipäätevastaanottimen mukana toimitettuja ohjeita ja tiedustele kaapeli- tai satelliittiyhtiöltä, voiko se tarjota yhteensopivan kotipäätevastaanottimen. b Huomautuksia Luetteloa ulkoisista vastaanottimista, joita voidaan ohjata GUIDE Plus+ -järjestelmällä, päivitetään jatkuvasti, ja se jaetaan GUIDE Plus+ -järjestelmän tietosignaalien kautta. Sen jälkeen, kun tallennin valmistettiin ja kun tallennin asennettiin ensimmäisen kerran, uusia ulkoisen vastaanottimen koodeja on voitu lisätä. Jos ulkoinen vastaanotin ei vieläkään ole luettelossa tai tallennin ei ohjaa sitä kunnolla, ota yhteys Asiakaspalveluun ja ilmoita ulkoisen vastaanottimen merkki ja malli. 28
