1 2017/01/22 15:12 1/6 Liittymän luonti Liittymän luonti Tällä toiminnolla luodaan liittymä 3D:ssä. Liittymän luonti luo sekä vaaka- että pystygeometrian T ja X -liittymille. Käyttäjä voi käyttää olemassaolevia vaakageometrioita. Olemassa olevaa liittymää on helppo muokata. Kaariyhdistelmiä voidaan käyttää. Toiminta voidaan suorittaa seuraavista paikoista Väylämallista. Toolbar: Ei saatavilla Menu: väylämalli > Työkalut > Liittymän luonti Yleistä Novapointin Liittymän luonnilla voidaan nopeasti ja helposti yhdistää kaksi väylämallia toisiinsa. Se yhdistää asianmukaiset pinnat tiemalleista ja luo myös liittymäkaaret jouhevan liittymän aikaansaamiseksi. Ohjattu toiminto rakentaan molemmat tiet yhtäaikaa. Tämä säästää aikaa käsin muokkaamiseen verrattuna. Alkuvalmistelut Tarkoituksena liittymäluonnissa on yhdistää kaksi väylämallia toisiinsa. Jotta liittymäluontia voidaan käyttää, täytyy ensin luoda kaksi väylämallia. Tärkeätä näiden teiden tekemisessä on kiinnittää huomiota pystygeometriaan. Pystygeometriat tulee olla lähellä toisiaan liitymän kohdalla. Ideana on, että toinen teistä ei ole jatkuva. Ensimmäinen tai viimeinen paalu tulee kohdata päätie (päätie on tie joka menee jatkuu liittymästä eteenpäin). Sivutie määritetään automaattisesti liittymäluonnissa. Sivutieksi luetaan aktiivinen väylämalli projektista.

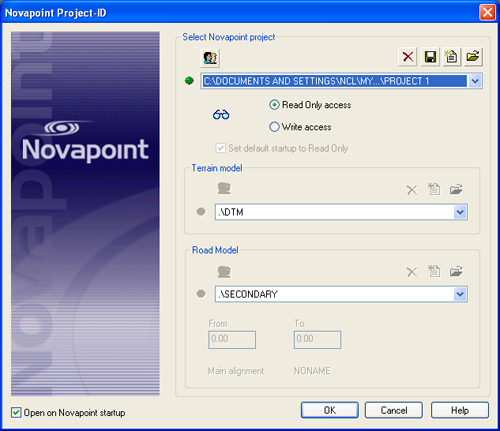

2 2017/01/22 15:12 2/6 Liittymän luonti Mikäli haluat määrittää toisen tien sivutieksi, täytyy avata Novapointin projektin asetukset ja vaihtaa väylämalli halutuksi. Vaihe 1/4 Yleisesti päätie on tie joka jatkuu liitymän ohi. (sivutie joko päätty tai alkaa päätiestä).

3 2017/01/22 15:12 3/6 Liittymän luonti On tärkeää huomata, että että liitymäluonti on rakennettu ja risteys poistetaan, täytyy se tehdä käsin. Ei ole automaattista liityymän purkutoimintoa. On tärkeää muistaa ottaa kopio tässä vaiheessa malleista (ennen kuin mallit muokataan ja liittymä luodaan). Vaihe 2/4 Risteys Liittymä luodaan päätiehen joko yhdestä tai kahdesta pisteestä. The junction wizard allows the primary and secondary roads to intersect each other at either one or two points. Jos sinulla on useampi piste, täytyy väylä jakaa osiin niin, että kussakin on maksimissaan kaksi pistettä.. Yksi liittymä Jos väylässä on vain yksi liittymä, valitse Ensimmäinen vaiheessa 2/4.

4 2017/01/22 15:12 4/6 Liittymän luonti Kaksi liittymää Liittymän luonti luo vain yhden pisteen kerrallaan. Jos sinulla on toinen liittymä täytyy liittymän luonti tehdä kahteen kertaan ja valita ensin Ensimmäinen ja sitten Viimeinen risteyskohta. Vaihe 3/4 Ryhmänumerot ja ominaisuuskoodit Vaiheessa 3/4 annataan liittymän pinnoille ominaisuudet ja ryhmät. Toiminto ehdottaa valmiiksi perusarvoja. Mikäli haluat vaihtaa näitä arvoja, valitse -painike ja anna haluttu arvo.

5 2017/01/22 15:12 5/6 Liittymän luonti Uusi tai vanha geometria Jos haluat määrittää manuaalisesti yhdistettävät pinnat, määritä se tässä vaiheessa. Ohjelma automaattisesti ehdottaa yhdistettäviä pintoja. Yhdistettävät väylän pinnat Ohjelma automaattisesti ehdottaa mitkä pinnat yhdistetään. Jos kuitenkaan et halu hyväksyä näitä, voit muokata manuaalisesti niitä vaiheesas 3/4. Välilehdet vasen ja oikea täytyy määrittää erikseen. Liitettävät pinnat on näytetty ensimmäisessä ja toisessa sarakkeessa. Jos klikkaat saraketta, alasvetovalikko tulee näkyviin. Valikosta voidaan valita haluttu pinta. Mikäli valitaan -, tätä pintaa ei yhdistetä. Vaihe 4/4 Vaiheessa 4/4 määritellään geometria liittymälle. Ohjelma määrittelee automaattisesti arvot, mutta käyttäjä voi halutesssaan muuttaa niitä. Säteet R1, R2 ja R3 ovat vasemman puolen liittymäkaaret ja säteet R4, R5 ja R6 ovat oikean puolen säteet. Jos ei haluta käyttää kaariyhdistelmää, laitetaan jokaiseen ruutuun sama arvo.

6 2017/01/22 15:12 6/6 Liittymän luonti Vaiheessa 4/4 voidaan myös valita säteen lisäksi lineaarinen siiryminen tasaukselle. Mallin rakentaminen Kun vaiheet 1-4 ovat valmiit, paina Valmis. Tämän jälkeen ohjelma laskee väylämallit uudestaan. Nyt sinulla pitäisi olla kaksi tietä liittettynä toisiinsa halutuilla kaarresäteillä.
