19.30 Road KURSSIMATERIAALI Vianova Systems Finland Oy Versio /2015
|
|
- Saija Katajakoski
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 19.30 Road KURSSIMATERIAALI Vianova Systems Finland Oy Versio /2015
2 2(52) MATERIAALIN TEKIJÄOIKEUDET, VIANOVA SYSTEMS FINLAND OY Vianova tarjoaa koulutuksia käyttämällä omia koulutusaineistojaan ja menetelmiään. Kaikki oikeudet koulutusaineistoihin kuuluvat Vianovalle. Mikäli Vianova luovuttaa koulutusaineistoja Asiakkaalle, Asiakkaalla on oikeus käyttää aineistoja vain osana Vianovan tarjoamaa koulutusta. Asiakkaalla ei ole oikeutta käyttää aineistoja muussa toiminnassaan (esimerkiksi sisäisten koulutusten järjestämisessä) ilman Vianovan erillistä suostumusta. Espoossa Maaliskuu 2014 Vianova Systems Finland Oy Vaisalantie ESPOO Puhelin: Sähköposti: training@vianova.fi Web:
3 3(52) SISÄLLYSLUETTELO 1. OHJELMAN KÄYNNISTÄMINEN Ohjelman käynnistys Moduulin käynnistys Road menu GEOMETRIAN LUONTI Mittalinjan piirtoasetukset Geometrian määrittäminen Vaakageometrian suunnittelu 3D polylinestä Vaakageometrian luonti murtoviivasta Pystygeometrian suunnittelu Geometriansuunnittelun muita tärkeitä toimintoja Pidennä Elementin lisäys kaarelle ja kaaren lisäys suoralle Vertailupisteet Apulinjan tallentaminen pystygeometriaan Historia VÄYLÄMALLIN LUONTI Väylämallin alkuasetukset Novapoint DCM 19 Base Väylämallin luonti Road moduulissa Ominaisuudet Peruspoikkileikkauksen kuvaus Sivukaltevuuden ja levennyksen laskenta sekä suunnittelustandardi Väylän pinnat Päällysrakenteet Sisäluiska Lineaariset rakennekerrokset Rakennekerrosten lisäasetukset Geometrioiden tuottaminen väylämallista Lisäpinnat väylän pinnankuvauksissa Väylän pohjan muotoilu Kaltevuus rakennekerrospaksuuteen Suunnitellut objektit väylämallissa Mallin rakentaminen Poikkileikkausikkuna Kalliomalli poikkileikkauksessa Saneeraus LIITTYMÄSUUNNITTELU RAPORTIT ASCII raportit Excel raportit HERKKYYSANALYYSI TULOSTEET Väyläpituusleikkaukset Nykyiset objektit pituus- ja poikkileikkauksessa Väyläpoikkileikkaukset Suunnitellut objektit poikkileikkaukseen Liitetyt mallit poikkileikkauksessa Väylämallin piirtäminen kuvaan Kuivatuksen piirtäminen kuvaan MUITA HYÖDYLLISIÄ TOIMINTOJA Mittalinjan tiedot Tasauksen tiedot mittalinjalla Kahden mittalinjan tiedot YHTEYSTIEDOT MUISTIINPANOT... 52
4 4(52) 1. OHJELMAN KÄYNNISTÄMINEN Novapoint DCM 19 ohjelmistoversiossa työskentely tapahtuu aina paikallisesti. Projekti voidaan perustaa paikallisesti tai ladata se tai osia siitä Quadri DCM -palvelimelta paikallisesti muokattavaksi. Paikallinen projekti voidaan tallettaa Quadri DCM -palvelimelle. Tästä syystä tulee aina muistaa tallettaa projekti jota muokataan! 1.1. Ohjelman käynnistys 1. Novapoint DCM 19 käynnistetään asennuksen jälkeen työpöydällä olevalla pikakuvakkeella. 2. Aloitussivu aukeaa. Valitaan Uusi uuden mallin luomiseksi tai Avaa valmiin projektin avaamiseksi. HUOM! Aloitussivu voidaan valita jatkossa näytettäväksi otsikkorivin painikkeella.
5 5(52) Moduulin käynnistys 1. Käynnistä AutoCAD 2. Varmista että käytettävissäsi on Novapoint Road/Road professional lisenssi valitsemalla Novapoint>Module 3. Käynnistä tarvittavat moduulit kuten Novapoint Road Professional 1.2. Road menu Task valitse aktiivinen väylä/geometeria/maasto tehtävä Alignment Design Geometrian suunnittelu Road Design Väylämalli Horizontal alignment Mittalinjan piirto Longitudinal Profile Pituusleikkauksen piirto Cross Sections Poikkileikkauksen piirto Road Model Väylämallin piirto Roundabout Kiertoliittymän luonti Create path Ajosimulointi Slope surface Luiskalaskenta Slope arrows Kaltevuusnuolet 3D Object 3D objektit geometriaa pitkin Drawing style Piirtoasetukset 2. GEOMETRIAN LUONTI Novapoint DCM 19 versiossa geometriat ja väylämallit nimetään ja esitetään Novapoint DCM 19 Base- käyttöliittymässä. Varsinainen suunnittelu tapahtuu Novapoint Road/Road Pro-sovelluksella.

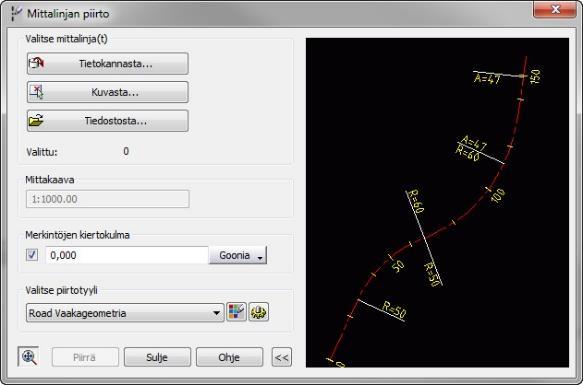

6 2.1. Mittalinjan piirtoasetukset 6(52) Mittalinjan piirtoasetuksia voidaan muokata ja käyttäjä voi tehdä omia mittalinjan piirtoasetuksia. 1. Valitaan Road Mittalinjan piirto Mittalinjan piirto 2. Painetaan Asetukset-painiketta, jolloin aukeaa listaus eri mittalinjan tyyleistä joita on mahdollista käyttää. 3. Valitaan halutut mittalinjatyylit ja poistutaan OK napilla. 4. Valitaan haluttu tyyli Valitse piirtotyyli kohtaan, jolloin tämä tyyli on päätyyli mittalinjoja piirrettäessä. Mikäli halutaan, että geometrian suunnittelussa käytetään aktiivista olemassa olevaa piirtosääntöä, tulee valita ko. optio aktiiviseksi geometrian suunnittelussa. 5. Valitse Työkalut Piirrä geometria käyttäen olemassa olevia piirtosääntöjä kohta aktiiviseksi. Uusia mittalinjan piirtosääntöjä voidaan tehdä Geometrian piirtoasetukset työkalulla.

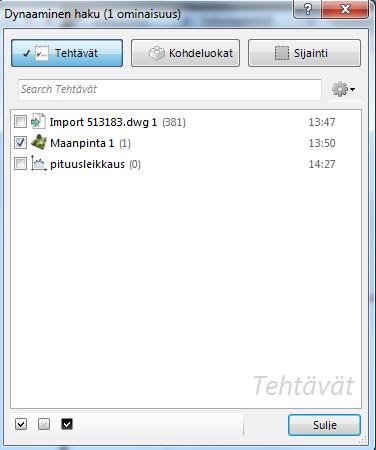

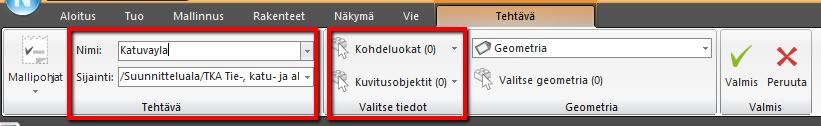

7 7(52) 6. Valitaan Road Professional Työkalut Geometrian piirtoasetukset, jolloin seuraava dialogi aukeaa: 2.2. Geometrian määrittäminen Kuten edellä mainittiin, niin geometrian suunnittelu aloitetaan Novapoint DCM Basen puolella luomalla geometriaa varten oikea tehtävä. 1. Avaa Mallinnus > Geometria Novapoint DCM 19 Base-käyttöliittymässä 2. Määritä geometrian nimi ja sijainti projektipuussa. 3. Määritä laskentaperusteet Valitse laskentaperusteet -painikkeesta niin, että geometrian luonti kohdistuu maanpintaan ja mahdollisiin maalajirajoihin. 4. Kun määritykset ovat valmiit, paina Valmis-painiketta

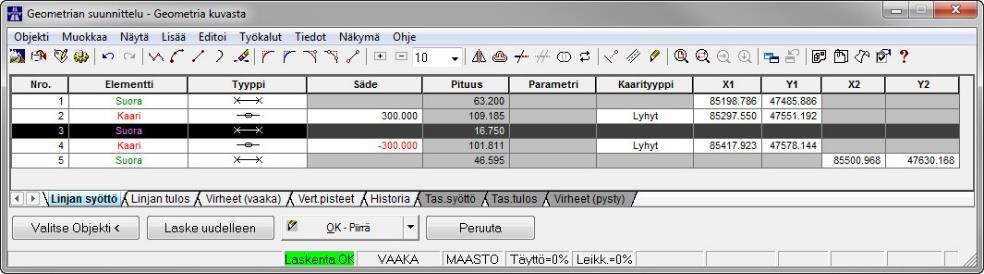

8 2.3. Vaakageometrian suunnittelu 3D polylinestä 8(52) 1. Siirrytään takaisin AutoCAD ikkunaan tai käynnistä AutoCAD Käynnistä AutoCAD - painikkeesta, mikäli sitä ei vielä ole käynnistetty. 2. Piirrä 3D polyline ja anna sille z-korkeudet. 3. Käynnistetään mittalinjan suunnittelu Road Geometrian suunnittelu, jolloin seuraava dialogi aukeaa: 4. Paina Valitse Objekti painiketta ja osoita 3Dpolyline kuvasta. 5. Kun vaakageometria on luettu, valitaan geometrialle nimi Objektin nimi -painikkeesta. 6. Haetaan tehtäväluettelosta aikaisemmin luodun geometrian nimi ja kuitataan dialogi OK-painikkeesta. 7. Avaa pystygeometrian suunnittelu jolloin ohjelma lukee 3Dpolylinestä z-tiedot ja piirtää pystygeometrian 8. Tee tarvittavat muutokset ja poistu suunnittelusta OK-piirrä -painikkeella.
9 9(52) 2.4. Vaakageometrian luonti murtoviivasta 1. Piirrä pohjakartan päälle polyline. 2. Käynnistetään mittalinjan suunnittelu Road Geometrian suunnittelu 3. Valitaan piirretty murtoviiva mittalinjaksi toiminnolla Valitse Objekti. Ohjelma pyytää valitsemaan viiva, kaaren tai murtoviivan, jolloin valitaan piirretty murtoviiva. 4. Hyväksytään valita Enterillä tai hiiren oikealla painikkeella, jonka jälkeen geometrian elementit tulevat näkyviin suunnitteludialogiin. 5. Lisätään kaarielementit, jotta saadaan laskenta hyväksytyksi. 6. Valitaan Tiedot Suunnitteluparametrit toiminto ja asetetaan minimikaarresäteeksi 300m. 7. Lisätään kaarielementit Lisää Min. Kaari Suora-Suora väliin toiminolla. Tämän jälkeen tulee jokaisen suoran jälkeen kaarielementti annetuilla oletusarvoilla.
10 10(52) HUOM! Vaakageometrian elementit näytetään seuraavilla väreillä: Suora Vihreä Kaari Punainen Siirtymäkaari (klotoidi) Sininen 8. Geometriaa voidaan muokata ottamalla hiirellä tangenttipisteistä (vihreä neliö) ja raahata uuteen paikkaan, jolloin geometrian sijainti muuttuu. 9. Muutetaan kaaren arvoja suunnitteludialogissa. 10. Geometriaa voidaan myös muuttaa aktivoimalla geometria ja painamalla hiiren oikeaa näppäinä, riippuen siitä mitä elementtityyppiä halutaan muokata, avautuu sitä vastaavat muokkaus käskyt erilliseen ikkunaan. Suora, kaari ja siirtymäkaari. 11. Mittalinjan tiedot nähdään koko ajan Geometrian suunnittelu dialogin alareunassa, kun hiirtä liikuttaa geometriaa pitkin.
11 11(52) PL (paalu) Z (absoluuttinen korkeus) Zt (maaston korkeus (terrain) Zv (tasauksen korkeus (vertical) dz (maanpinnan ja tasauksen korkeuksien erotus) 12. Kun geometria on kunnossa, valitaan geometrialle nimi Objektin nimi -painikkeesta. Ja haetaan tehtäväluettelosta aikaisemmin luodun geometrian nimi ja kuitataan dialogi OK-painikkeesta. 13. Siirry takaisin Novapoint DCM 19 Base puolelle, valitse projektipuusta luotu geometria-tehtävä ja ota hiiren oikeanäppäin->näytä 3D näkymässä Pystygeometrian suunnittelu HUOM! Ennen pystygeometrian suunnittelua pitää varmistaa että geometrian nimi on määritetty, mikään käsky ei ole päällä. Eikä geometrian suunnittelu ikkunassa ole MAASTO sana harmaana. 1. Palataan takaisin suunnittelumoduuliin AutoCADin puolelle. Ennen pystygeometrian suunnittelua varmistetaan, että maanpinnan interpoloinnin asetukset ovat oikein. 2. Valitaan Tiedot Maasto 3. Avataan pystygeometrian suunnitteluikkuna tuplaklikkaamalla VAAKA kohtaa tilarivillä, jolloin siihen vaihtuu TASAUS ja pystygeometrian suunnitteluikkuna aukeaa.

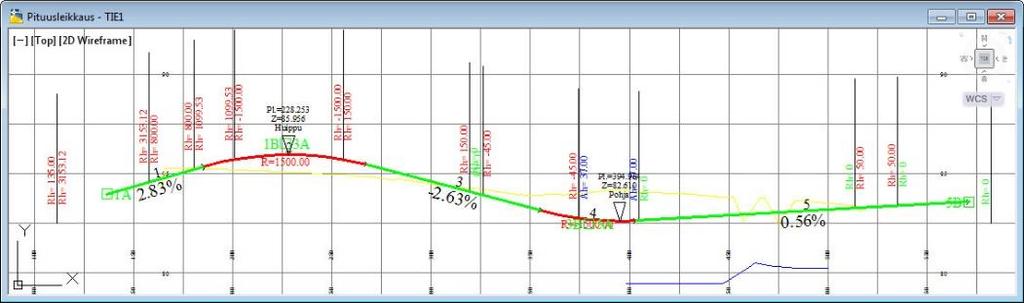

12 12(52) 4. Piirretään pituusleikkausikkunaan polyline, joka kertoo geometrian taitepisteet. Aloita piirtäminen reippaasti ennen 0-paalua ja lopeta reilusti loppupaalun jälkeen. 5. Valitaan Valitse Tasaus ja valitaan piirretty polyline, jonka jälkeen tulee pystygeometrian tiedot näkyviin suunnitteludialogiin. 6. Lisätään kaaret suorien väliin Lisää Min. Kaari Suora-Suora väliin. HUOM! Kaarin arvo tulee suunnitteluparametrien mukaan. 7. Muokkaa pystygeometria haluamaksesi samalla tavalla kuin vaakageometriakin. 8. Kun pystygeometrian on luotu, valitaan Editoi Trimmaa alusta ja lopusta, jolloin pystygeometriasta tulee samanpituinen kuin vaakageometriasta. 9. Lopuksi klikkaa OK Piirrä-painiketta, jolloin pystygeometriaikkuna sulkeutuu ja pystygeometria tallentuu ja linjan vaakageometriassa esitetään pystygeometrian merkinnät. HUOM! Jos vaakageometriaan muutetaan, päivittyvät tiedot automaattisesti myös pystygeometriaikkunassa.
13 13(52) 2.6. Geometriansuunnittelun muita tärkeitä toimintoja Pidennä Muokataan geometriaa pidentämällä geometrian loppua. 1. Piirrä apuviiva geometrian loppuun, kohtaan johon haluat geometrian loppuvan. 2. Valitse geometria aktiiviseksi ja paina hiiren oikeata näppäintä. 3. Valitse listalta Pidennä 4. Valitse viiva johon asti geometria pidennetään, jonka jälkeen geometrian pituus muuttuu. HUOM! Toiminto toimii myös toiseen suuntaan, eli geometria voidaan myös katkaista samalla toiminolla Elementin lisäys kaarelle ja kaaren lisäys suoralle Geometriaan voidaan muokata myös lisäämällä elementti olemassa olevalle kaarella tai suoralle. Tämä helpottaa olemassa olevan geometrian muokkaamista ja antaa käyttäjälle enemmän mahdollisuuksia luoda geometrioita. 1. Lisätään kaarelle suora menemällä suunnitteludialogissa halutulle kaari-elementille ja valitsemalla Lisää Lisää suora kaarelle 2. Osoita suoran alkamispiste ja lopetuspiste kaarelta käyttämällä snap-aputoimintoja. 3. Vastaavasti valitaan listalta suora ja valitaan Lisää Lisää kaari suoralle 4. Osoitetaan kaaren paikka ja annetaan säde.
14 14(52) Vertailupisteet 1. Piirretään keskilinjan viereen polyline (esim. tiealueen raja tai tontti, tms.) 2. Lisätään vertailupisteet Lisää Vertailupisteet Lisää viivasta 3. Klikataan piirrettyä polylineä ja annetaan referenssipisteiden väliseksi etäisyydeksi 50m. Pisteet ilmestyvät viivalle ja Vert. Pisteet välilehti aukeaa. 4. Maalataan hiirellä kaikki rivit ja klikataan oikealla napilla viimeistä Min. Vaakaetäisyys kohdassa ja valitaan Min. Etäisyys ja annetaan arvoksi 20m. Ohjelma merkitsee Min.Vaakaetäisyys -sarakkeeseen punaisella ne vertailupisteet, mitkä eivät täytä annettua minimietäisyyttä. 5. Samalla tavalla voidaan antaa myös Max.Vaakaetäisyys 6. Vertailupisteet voidaan poistaa maalaamalla kaikki pisteet/haluttu piste ja hiiren oikealla Poista. 7. Vertailupisteet voidaan piirtää kuvaan valitsemalla Geometrian suunnitteludialogi Työkalut Asetukset ja laittamalla ruksi kohtaan Piirrä vertailupisteet kuvaan Apulinjan tallentaminen pystygeometriaan 1. Siirrytään pystygeometrian puolelle

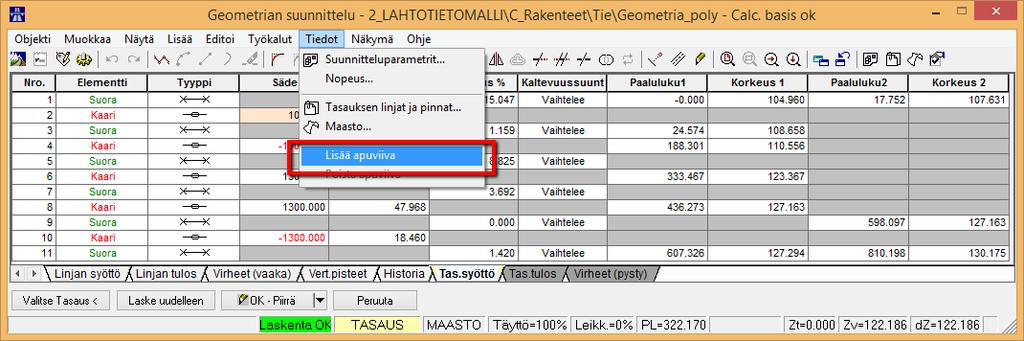

15 2. Piirretään apulinja kuvaan (line, polyline, arcs tai circle) 3. Mennään Tiedot Lisää apulinja ja osoitetaan apulinjat kuvasta. 15(52) HUOM! Apulinja tallentuu dwg -kuvassa olevaan geometriaan ja on käytettävissä kun Geometrian suunnittelu-dialogissa käytetään Valitse objekti-toimintoa. Haettaessa geometriaa tietokannasta apulinjat eivät tule näkyviin Historia Historia välilehdellä voidaan tarkastella suunnittelun aikana tehtyjä muutoksia. Muutokset säilyvät vain niin kauan kun projekti on auki. Jos haluat tallettaa tehtyä historiaa esim. vaihtoehtoisia geometrioita niin talleta nämä tiedot. Valitse historia listalta kohta joka halutaan tallentaa ja tupla klikataan kohtaa Ve, jolloin siihen tulee V-merkintä merkiksi, että tämä tilanne tallennetaan geometrian tallennuksen yhteydessä.
16 3. VÄYLÄMALLIN LUONTI 3.1. Väylämallin alkuasetukset Novapoint DCM 19 Base 16(52) Ennen varsinaista väylämallin luontia, täytyy käydä Novapoint DCM 19 Base-käyttöliittymässä määrittämässä väylämalille nimi ja laskentaperusteet. Novapoint 19.30/35 versiossa on tullut muutama käyttöä helpottava uudistus. 1. Avaa Mallinnus > Väylä 2. Avautuu Väyläsuunnittelu tehtävä Tehtävä-paneelissa; Asetetaan tehtävälle nimi ja sijainti. Päälaskentalinja-paneelissa; Valitset käyttämäsi geometrian ja voit määritellä laskennan pituuden ja asetukset eri paaluille. Standardi-paneelissa; Standardi määritetään valitsemalla oikea maa, Väyläluokka on esim. Pääkatu, maantie, sivukaltevuus ja levennys ja Asetukset. Asetuksissa valitset peruspoikkileikkauksen sekä voit tehdä sivukaltevuuden ja leveyden laskennan. Valitse tiedot-paneelissa; Valitse lähtötiedot (Mp ym.) 3. Kun määritykset ovat valmiit, paina Valmis-painiketta. Väylämallin luonti ja käyttö moduulissa ei poikkea aikaisemmista versioista tai Väylämallin luonti Road moduulissa 1. Käynnistä AutoCAD Käynnistä AutoCAD painikkeesta jollei ole käynnissä. 2. Mene Novapoint Road/-Pro > Väylämalli ja määritä haluttu väylämalli aktiiviseksi tehtävälistalta.
17 17(52) 3. Avaa väylämalli (VIPS) tai valitaan Road Väylämalli, jolloin seuraava työkalupalkki tulee näkyviin. Jokainen ikoni sisältää määritettäviä tai muokattavia ominaisuuksia. Niillä muotoillaan oikea peruspoikkileikkaus kohteeseen ja lasketaan väylä. Väylämallin luonti ja muokkaus Novapoint 19.30/35 moduulissa poikkeaa hieman aikaisemmasta. Koska geometrian, peruspoikkileikkauksen, sivukaltevuuden ja reunalevityksen valinta ja muokkaus voidaan tehdä Novapoint DCM :n puolella, niin muutamat toiminnot väylämallin luonnissa ovat muuttuneet. Tunnistat nuo muuttuneet toiminnot harmaista ikoneista tai harmaista syöttöruuduista Ominaisuudet 1. Asetetaan väylän ominaisuudet. Jos määrittelit Väylätehtävän luonnin yhteydessä geometrian asetukset, niin Geometria välilehden tiedot ovat harmaina.
18 18(52) 2. Haetaan Päälaskentalinja valitsemalla -painike 3. Asetetaan Väyläsuunnitelman paaluvälit, jolle halutaan väyläsuunnitelma tehtävän. 4. Projektin tiedot välilehdelle voidaan kirjoittaa lisätietoa väylämallista, sekä nähdään sen sijainti. 5. Liitetyt mallit välilehdellä voit valita liitetyt väylämallit (*.gen) 6. Seurantatiedot -välilehdelle voidaan kirjata tehdyt muutokset ja muut tarvittavat tiedot (kuka?, miksi?, milloin?, minkä takia?, kannattiko?). 7. Kun asetukset on valmiina voit poistua OK painikkeella Peruspoikkileikkauksen kuvaus Peruspoikkileikkaus-dialogissa otetaan käyttöön peruspoikkileikkaus esimääritetyistä tai käyttäjän määrittämistä peruspoikkileikkauksista. Tämä ikoni on harmaana jos teit määritykset DCM:n puolella.
19 19(52) Voit ottaa käyttöön valmiiksi määritettyjä peruspoikkileikkauksia tai määrittää ja tallentaa omia poikkileikkaustyyppejä. Voit muokata määrityksiä väylän pinnoille, leikkauksen ja täytön leveyksille ja luiskankaltevuuksille sekä päällysrakenteelle ja lisäelementeille. Esikatselun avulla voit tarkastella valitsemaasi peruspoikkileikkausta ja siihen tekemiäsi muokkauksia Sivukaltevuuden ja levennyksen laskenta sekä suunnittelustandardi Sivukaltevuus- ikoni on harmaana jos teit määritykset DCM:n puolella. Pystyäksesi laskemaan sivukaltevuuden ja levennyksen, on väylämallilla oltava määritettynä paitsi peruspoikkileikkaus, myös suunnittelustandardi. Suunnittelustandardi valitaan Väylämalli Työkalut Suunnittelustandardi
20 20(52) Kun suunnittelustandardi on asetettu, valitaan mille paaluvälille sivukaltevuus ja/tai levennys lasketaan sekä laskennassa käytettävät pinnat sekä perusarvot. Kun laskenta on suoritettu, voidaan aiottuja muutoksia sivukaltevuuksiin ja levennyksiin väylämalliin vielä tarkastella ja muokata aukeavassa dialogissa Väylän pinnat Poikkileikkaus kuvataan pintoina, joilla on tietty leveys ja kaltevuus (ei siis pisteitä ja viivoja joilla keskinäiset riippuvuudet). Eri pinnat ovat omina ryhminään 0-7 (0=Keskikaista). Väylän pinnat, jotka ovat vasemmalla puolella mittalinjasta tunnistaa - etumerkistä (esim ) kun taas oikealla puolella olevat pinnat ovat ilman etumerkkiä (esim. 1.2).
21 21(52) Alla on kuvattu eri pintaryhmät ja niiden tyypillinen käyttö. Ajoradat, ryhmä 1 Piennar, ryhmä 2 Ajoradat, ryhmä 1 Piennar, ryhmä 2 Lisäpinnat (välikaistat, pyörätiet, Ojat, meluaidat. ym), ryhmä 3 ryhmä 4 Kallioleikkaus, ryhmä 5 Maaleikkaus, ryhmä 6 Täyttö (penger), ryhmä 7 1. Väylän pintoja pääset muokkaamaan ja katsomaan kohdasta Väylämalli Väylän pinnat
22 22(52) 2. Voit muokata väylämallin pintojen leveyttä, kaltevuutta ja muita määrityksiä Päällysrakenteet Rakennekerrokset ikoni sisältää määrittelyt Päällysrakenteet, Sisäluiskan, Lineaariset rakennekerrokset, Rehabilitaation ja Keskialueen. 1. Siirry väylämallin päällysrakenteiden kuvaukseen 2. Syötä päällysrakenteen halutuiksi: syötä paaluväli jolla rakennekerrokset toteutetaan, syötä mahdolliset reunapinnat halutuille pinnoille. HUOM! Käyttäjä voi määrittää useita erilaisia päällysrakennetaulukoita ja vaihdella niitä paaluväleittäin. Kaikille pinnoille voidaan syöttää reunapinta, jolloin rakennekerroksia voidaan ohjata pinta kerrallaan. Peri sanan lyhennys on I ja Loppu sanan lyhennys E. 3. Määritä haluamillesi pinnoille reunapinnat. 4. Valitse taulukosta pinta josta halutaan lähteä liikkeelle ja valitse kummalle puolelle reunapinta rakennetaan. 5. Valitse Lisää Reunapinta vasen tai Lisää Reunapinta oikea painike
23 23(52) 6. Syötä Leveys ja Kaltevuus. Muuta lopuksi vielä piennarpintojen rakennekerrokset seuraamaan väylän kaltevuutta. Valitse pinta taulukosta ja klilkkaa hiiren oikealla napilla peri kaltevuus Sisäluiska Seuraavaksi täydennetään kerrospaksuustaulukkoa ja lisätään sisäluiskat. 1. Paina -painiketta tai mene VIPS:n Tiedot Rakennekerrokset, seuraava dialogi aukeaa.
24 24(52) 2. Valitse Sisäluiska välilehti. 3. Laitetaan rastit kohtaan Aktiivinen vasen ja oikea sekä annetaan kaltevuus. Mikäli halutaan, että luiskat menevät penger-tapauksissa maanpintaan, laitetaan rastit myös kohtiin maaston pintaan. 4. Painetaan Suorita tai OK painiketta, jolloin asetukset astuvat voimaan.
25 25(52) HUOM! Maa- ja kalliorakenteelle voidaan määrittää omat rakennekerrokset, ohjelma käyttää automaattisesti kalliopoikkileikkauksessa Kalliorakenne määrityksessä annettuja kerrospaksuuksia Rakennekerrosten paksuudet periytyvät taulukossa aina alaspäin. 5. Kun asetukset ovat kunnossa, poistutaan dialogista OK -painikkeilla. Lineaariset rakennekerrokset Käyttäjä voi asettaa lineaariset rakennekerrokset haluamalleen pinnalle. 1. Mene Lineaariset rakennekerrokset välilehdelle. 2. Valitse pinta josta haluat, että rakennekerrokset lähtevät lineaarisesti ja anna kuormitus ja siirtymä arvot. 3. Paina Suorita jolloin asetukset astuvat voimaan Rakennekerrosten lisäasetukset Mallista voidaan valita jokin rakennekerros lisäasetusten syöttöä varten.
26 26(52) Pintaan voidaan ohjata esim. leveyksien ja kaltevuuksien avulla: Mikäli jotain rakennekerrosta ohjataan lisäasetuksilla, tulee mittalinjan molemmille puolille syöttää arvot.

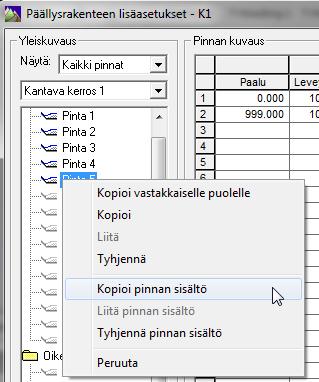

27 27(52) Rakennekerrosten lisäasetukset (pl. geometriakiinnitys) voidaan kopioida toiselle rakennekerrospinnalle mikäli halutaan käyttää samoja asetuksia (Kopioi pinnan sisältö Liitä pinnan sisältö) Mikäli rakennekerroksen kaltevuus on ylöspäin ja se törmää ylempänä olevaan kerrokseen, katkaistaan se ylempänä olevaan kerrokseen. Tällä hetkellä rakennekerrosta ei ole mahdollista päättää alempaan kerrokseen Geometrioiden tuottaminen väylämallista Väylän pintaa oikealla hiirennapilla valittaessa on lisätty seuraavat toiminnot:
28 28(52) Toiminnoilla voidaan luoda geometrioita väylämallin laskennan perustella yksittäisestä väylän pinnasta, tai uloimmista väylän pinnoista. Geometriat talletetaan Novapoint Base-projektiin ja päivittyvät väylämallin laskennan yhteydessä mikäli asetus on aktiivinen väylämallissa (Malli Asetukset... välilehti Elementit Päivitä väylän pinnoista luodut geometriat ). Geometriat ovat jatkuvia viiva-viiva geometrioita, eli jos jokin väylämallin pinta päättyy mistä geometria on luotu, on geometrian seuraava taite siellä missä pinta jälleen jatkuu. Geometriat voidaan poistaa dialogin poistotoiminnoilla tai tyhjentämällä ryhmän mihin ne on talletettu. Mikäli geometria nimetään uudelleen, poistuu samalla tieto siitä väylän pinnasta josta se on luotu ja geometria ei enää päivity mikäli väylämalli muuttuu. Mikäli väylämallista luotua geometriaa halutaan käyttää samassa mallissa esim. reunalinjakiinnityksissä, tulee se uudelleennimetä (jolloin ei enää päivity automaattisesti), tai poistaa asetus väylän reunalinjojen päivittämisestä väylämallin asetuksissa Lisäpinnat väylän pinnankuvauksissa Käyttäjä voi nyt lisätä esim. ojapinnalle linjan joka ohjaa pintaa niin, että tasaus tulee geometriasta ja kaltevuus tulee pinnan kuvauksista. 1. Tee ojalle oma pystygeometria, esim. hyödyntäen toimintoa Luo/Päivitä valitun pinnan ulkoreunasta geometria. Mikäli luot väylän pinnasta geometrian, muokkaa sitä ja nimeä se uudelleen. 2. Mene oikealle ojan pinnalle ja valitse Linjat 3. Valitse oikea linja taulukosta ja syötä paaluväli 4. Valitse Menetelmäksi 4- kaltevuus pinnan kuvauksesta, korkeus tasauksesta. 5. Laske väylä
29 29(52) 3.5. Väylän pohjan muotoilu Käyttäjä voi ohjata väylän pohjaa käyttäen tähän väylän yläpinnasta riippumattomia pintoja. Tai toisena vaihtoehtona määrittää Kaltevuus rakennekerrospaksuuteen. Väylän pohjaa ohjataan Rakennekerrosten lisäasetukset - valikon kautta. 1. Ota kaikki pinnat näkyviin valitsemalla Näytä valikosta Kaikki pinnat 2. Määritä 1.pinnalle halutut asetukset, esim. kiinnitä linja halutulle paaluvälille. 3. Määritä muut pinnat 4. Lopuksi käy määrittämässä Viimeinen pinta, johon määritetään miten viimeinen pinta lasketaan. Kaltevuus rakennekerrospaksuuteen Tällä menetelmällä on mahdollista tehdä väylän pohjaan kalteva pinta.
30 30(52) 1. Mene väylän pohjan asetuksiin. 2. Määritä ensimmäinen pinta normaalisti menetelmällä 1 kaltevuus tien pinnasta 3. Määritä seuraava pinta 2 niin, että käytetään menetelmää 2 Kaltevuus rakennekerrospaksuuteen. Määritä myös leveys lukuarvona 0.1 tai rakennekerrospaksuus. Syötä myös väylän pohjan kaltevuuden arvo esim. 1 (1:1). 4. Määritä 3 pinta samaan tapaan kuin ensimmäinen pinta eli 1-kaltuvuus tien pinnasta ja ohjaa loppumaan haluttuun pintaan. 5. Väylän pohjan viimeistä pintaa ei tarvitse käyttää Suunnitellut objektit väylämallissa Poikkileikkauksiin voidaan liittää suunnitellut objektit väylämallin halutulle pinnalle blockelementtinä ja piirtää myös kuvaan. 1. Luo block-objekti 2. Mene VIPS Tiedot Suunnitellut objektit toimintoon 3. Määritä paaluväli, block, sijoitustapa ja tieto, hyväksy OK tai Suorita. 4. Suunniteltu objekti näkyy nyt väylämallissa kun väylämalli on rakennettu uudelleen.
31 31(52)
32 32(52) 3.7. Mallin rakentaminen Seuraavaksi lasketaan malli edellä annettujen arvojen avulla. 1. Klikkaa Rakenna malli - ikonia. Aukeaa Mallin rakentaminen ikkuna. 2. Lasketaan kaikki (koko linja). 3. Käydään tarkistamassa Maanpinta kohdassa, että Maaston rajat -välilehdellä laskentaleveytenä on 150 m (oletusarvona on 150 m). Tämä siksi että maanpinta varmasti löytyisi linjan joka laskentapaalulla. 4. Poikkileikkauslaskenta -kohdassa, Paalut -välilehdellä, voidaan muuttaa laskentaväli halutuksi. Oletuksena on 10 m. Lisäksi voidaan määrittää halutut välipaalut, mitkä otetaan mukaan laskentaan. Painetaan OK-Rakenna painiketta. Jos laskenta meni läpi ilman virheitä ja varoituksia voidaan laskea väylämalli myös tietokantaan. Palataan Mallin rakentaminen dialogiin ja mennään asettamaan Luo malli -kohtaan ryhmät johon väylämalli tallennetaan (luodaan ryhmät väylämallin eri osien tallettamista varten ja ja ) Ryhmä väylän pinnoille (yläpintaviivat), Ryhmä maisemoinnille ja vieritäytölle, sekä Ryhmä väylän pohjalle.) Muista laittaa tämän jälkeen rasti ruutuun Luo malli, jotta laskennan aikana luodaan myös tiemalli.
33 33(52) Lasketaan lopuksi vielä massat, eli aseta ruksi kohtaan Massalaskenta. Massalaskenta -kohdassa voidaan määrittää kertoimet Löyhtymiskertoimet -välilehdellä. Ohjelmassa on olemassa oletusarvot: Kallioleikkaus 1.40, Louhinta 0.40, Leikkaus 1.00, Täyttö 1.10, Kaivannon täyttö Nämä arvot voi hyväksyä tai halutessa tyhjentää kentistä löyhtymiskerroinarvot. Jos massat halutaan laskea samalla, niin rasti ruutuun Massalaskenta. Rakennetaan malli uudestaan jolloin myös väylämalli tallentuu tietokantaan ja massalaskenta suoritetaan. HUOM Yleisimmät virheilmoitukset! esim. ilmoitukset * SER.ERROR * Ditch surfaces ( 4.x) missing on right side eli on jäänyt määrittämättä toiselle puolelle ojapinnan kuvaus. Näin käy erittäin helposti kun pintojen määrittelyssä unohtaa kopioida pinnan kuvauksen toiselle puolelle. Käydään korjaamassa ja lasketaan uudestaan. * SER.ERROR * Unable to establish terrain profile at this station eli maanpintaa ei löydy tietyltä paalulta. Maanpintatiedon sisältävän ryhmän (tässä ryhmä 1) status saattaa olla OFF, laitetaan ON ja lasketaan uudestaan. Jos (ja kun) ryhmän status on ON, ei ohjelma löydä ko. paalulta maanpintaa johtuen lähtöaineistosta. Tässä linjauksessa niin ei pitäisi tapahtua. Tällöin pitää avata maastotietokanta ja tarkastella ko. paalun kohtaa ja täydentää maastotietokantaa digitoimalla apuviivoja maastotietokannan toiminnolla. Laskenta pitäisi saada suoritettua niin, että kaikissa sarakkeissa (Waroitus/Virheitä/Vakava) olisi nollat. Jos on varoituksia tai virheitä, ohjelma tekee pyydetyt laskennat, mutta esim. massalaskentaan ei ole luottamista. Jos on vakavia virheitä, laskenta ei mene läpi Poikkileikkausikkuna Tässä näkyy laskennan perusteella luodut poikkileikkaukset. Tämä on vain työikkuna! 1. Avataan poikkileikkauksen katseluikkuna -napista, jolloin seuraavanlainen ikkuna aukeaa.

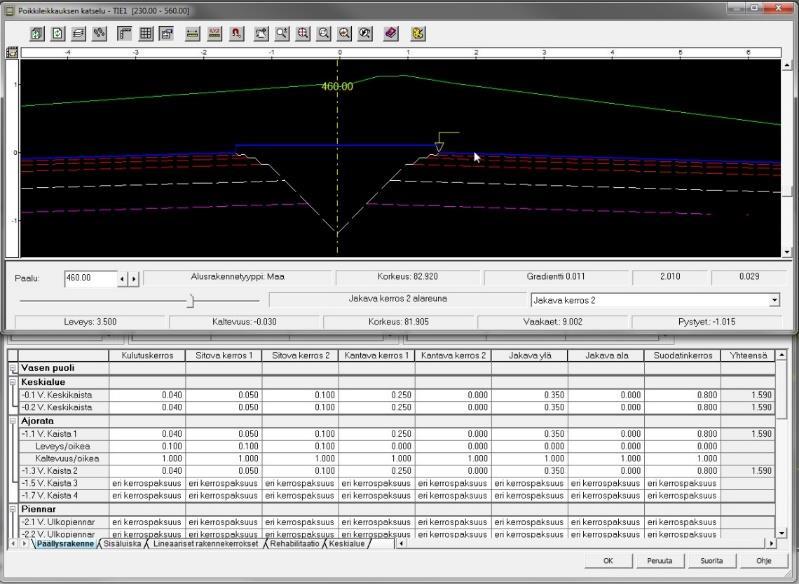

34 34(52) 2. Selataan poikkileikkaukset läpi painamalla vasenta vierintäpalkkia alas. MUUT TÄRKEÄT TOIMINNOT: zoomaukset etäisyyden mittaukset koordinaatit alapalkki, jossa tiedot valitusta pinnasta vaihtuvat kun klikataan eri pintoja väylämallit (rautalankamallit, maastotietokannan ryhmän tyyppinä elementti) risteävät geometriat Poikkileikkauksen muokkaus; klikataan haluttua pintaa niin että se alkaa vilkkua (esim. luiskaa), oikea hiirennäpäytys, valinta. Avautuu Väylän pinta dialogi, jossa klikataan hiiren vasemmalla ja avautuvassa dialogissa muutetaan täytön luiskakaltevuutta, Ok (jos klikataan Suorita, päivittyy paalu välittömästi).
35 3.9. Kalliomalli poikkileikkauksessa 35(52) Mikäli maastotietokantaan on tehty myös kalliomalli, saadaan se mukaan poikkileikkauslaskentaan asettamalla maakerrosasetukset. 1. Mene Tiedot Maakerrokset 2. Aseta loppupaalu johon halutut kerrokset vaikuttavat 3. Anna ylimmäksi maalajiksi Maa ja syvyydeksi Taso Anna toiseksi maalajiksi Kallio ja syvyydeksi Ääretön HUOM! Täällä voidaan asettaa myös mahdolliset pintamaanpoistot, laittamalla ylimmäksi maalajiksi Pintamaa ja syvyydeksi esim. 0.2, seuraava maalaji on Maa ja sitten Kallio. Pintamaanpoistossa täytyy vielä käydä asettamassa Tiedot Alusrakenne kohtaan millä paaluvälillä ja tavalla pintamaa poistetaan Saneeraus 1. Tee saneeraukselle geometriat normaaliin tapaan 2. Tee VIPSiin normaalisti lisäkaistamäärityksellä nykyisille kaistoille oma pinnat esim. pinnat +/-1.1, jotka seuraavat saneerauksen geometrioita.
36 36(52) 3. Mene VIPSin päällysrakenteen kuvaukseen ja avaa rehabilitaatio -välilehti. 4. Määritä vasen ja oikea puoli hakemalla nykyisen väylän reunan geometria 5. Anna muut halutut arvot Vakio rakennekerrospaksuus = oletuskerrospaksuudet jotka luetaan päällysrakennetaulukosta Kerrospaksuuden minimiarvo = Minimi kerrospaksuudet saneerauksen kohdalla. Kerrospaksuuden maksimiarvo = Maksimi kerrospaksuus on sama kuin päällysrakennetaulukossa annettu arvo. Tehollisen leveyden vähennyksen minimi = Rehabilitaation minimileveys = Kiinteä jyrsintä = jos halutaan poistaa nykyistä maanpintaa leikkaustapauksissa Maksimi jyrsintä = maksimi jyrsintäsyvyys Vasen ja oikea puoli: Nykyinen väylän reuna = saneerauksen geometria Vähennys tehollisesta leveydestä = sivusiirto saneeraukselle Vasen kaltevuus = kaltevuus jossa saneeraus tehdään

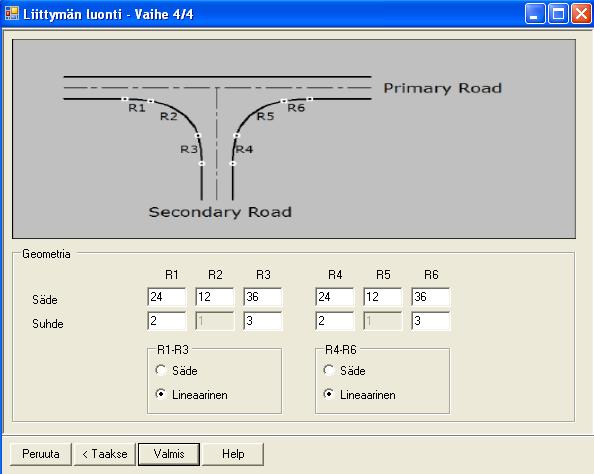

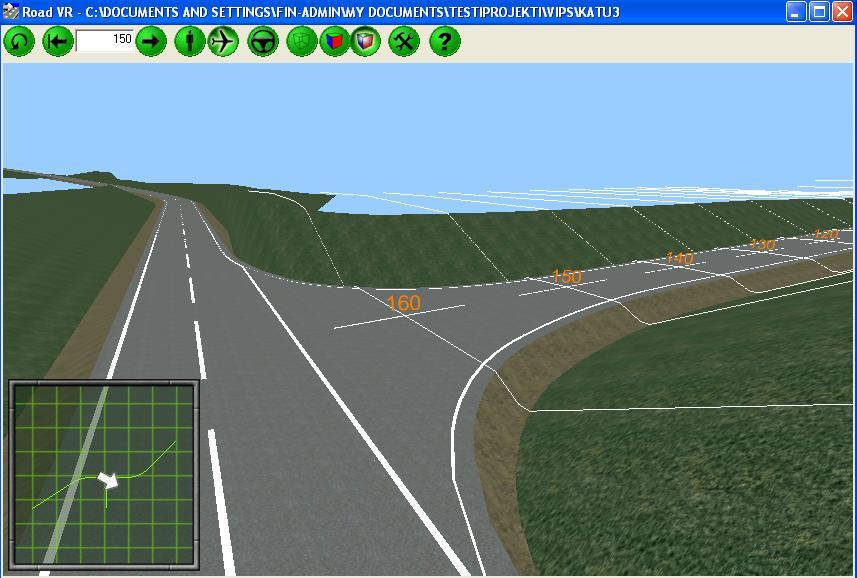

37 37(52) 4. LIITTYMÄSUUNNITTELU Uutena ominaisuutena on tullut kahden tien liittäminen toisiinsa myös reunalinjoilta. 1. Luo uusi väylä 2. Valitse sivutien väylämalli (VIPS). HUOM! Ennen liittymän rakentamista, sulje mahdolliset väylämallit maastotietokannasta. 3. Mene Työkalut Liittymän luonti 4. Valitse päätien väylämalli ja paina Seuraava 5. Valitse risteystapa ja paina Seuraava HUOM! Risteystapa valitaan sen mukaan kummasta päästä sivulinja liittyy päätiehen, geometrian alusta vai lopusta.
38 38(52) 6. Valitse mitkä pinnat liitetään toisiinsa. Muuta ryhmänumero (Group) halutuksi. Anna vastaavat arvot Oikea ja Taiteviiva välilehdille. Paina lopuksi Seuraava painiketta. 7. Valitse Säteet/suhteet toisiinsa ja valitse kaarityypiksi haluttu liittymätavaksi joko säde tai lineaarinen. (Suositellaan Sädettä)
39 39(52) 5. RAPORTIT Seuraavaksi tehdään erilaisia raportteja väylästä ASCII raportit 1. Avataan Tiemalli (VIPS) ellei jo ole auki. 2. Lasketaan linja läpi, koska risteysten suunnittelussa muutimme hieman tielinjan vaakageometriaa. 3. VIPSissä lähetetään Raportti tekstinkäsittelyyn: 4. Saadaan Lähetä raportti editorille -dialogi. Oikealla näkyvät eri kategoriat, tuplaklikkaamalla saa näkyviin ko. kategorian sisältämät raportit. Halutun raportin (ruksin ruutuun) saa valittua jälleen tuplaklikkauksella. Valitut raportit ohjelma tulostaa editorille (Notepad), jos valittuna useampi, ne tulevat järjestyksessä allekkain. Raportit ohjelma tekee automaattisesti tiemallin laskennan yhteydessä. 5. Näytetään ainakin Yhteenvetoraportit kaikista massoista; valinnan jälkeen klikataan, jolloin raportit tulostuvat Notepadiin. Haluttaessa voi paperikokoa ym. muuttaa klikkaamalla. 6. Lisäksi näytetään Määrä-massatiedot -kategoriasta massat ja alueet (lomakkeelle). Massoissa on valmiiksi Tielaitoksen litterointi eri massatyypeille. Raportit tulostuvat siten, että ne ovat helppo importata exceliin ja jatkotyöstää siellä. Kun näyttää Massat lomakkeelle -raporttia, täytyy muistaa käydä raportin asetuksissa vaihtamassa paperikooksi A3 (kaikki litterat mahtuvat vaakasuuntaan paremmin).
40 40(52) 7. Lisäksi Mittaustiedot -kohdassa saadaan tiedot tulostettua esimerkiksi tähysformattiin. Mittaustiedot -raportti tulostaa GT-formattiin XYZ -tiedot jokaisesta väylämallin pinnasta Excel raportit 1. Valitsemalla Tiedosto/Massat ja pinta-alat/raportti Exceliin aukeaa dialogi jossa voidaan valita haluttu raportti. Raportti luodaan suoraan Excel-ohjelmistoon.

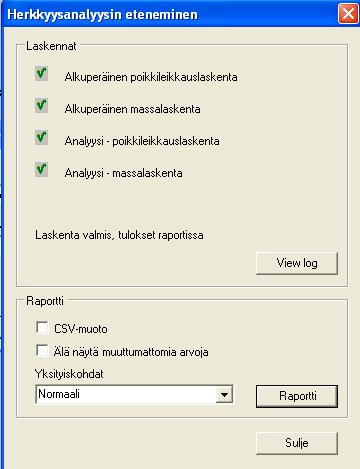

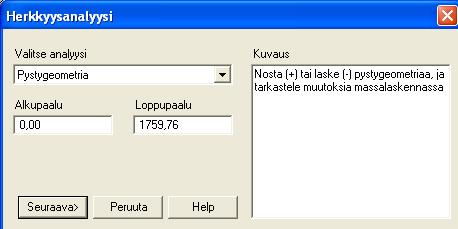

41 41(52) 6. HERKKYYSANALYYSI Käyttäjä voi analysoida väylälle tehtäviä muutoksia suoraan herkkyysanalyysityökalulla, ilman että käyttäjän tarvitsee tehdä muutoksia itse väylään. 1. Avaa VIPS 2. Mene Työkalut Herkkyysanalyysi 3. Valitse analyysi: Pystygeometria: noston/laskun vaikutus Löyhtymiskerroin: +/- vaikutus massoihin Luiskakaltevuus: kaltevuusmuutosten vaikutus Vaakasiirtymä: Vaakageometrian siirron vaikutus Maalajirajat: Maalajien % noston vaikutus 4. Paina Seuraava 5. Syötä arvot ja laita ruksi Laske massatasapaino, jos haluat että se analysoidaan. 6. Paina Valmis, jolloin ohjelma alkaa analysoimaan haluttua analyysiä. 7. Valitse laskennan jälkeen miten raportti esitetään ja paina Raportti painiketta.
42 7. TULOSTEET 7.1. Väyläpituusleikkaukset 42(52) 1. Pituusleikkauksia väylämallista voi luoda asettamalla halutun mittakaavan aktiiviseksi, ja valitsemalla Road Piirrä pituusleikkaus Piirrä pituusleikkaus väylämallista. Pituusprofiilin asetukset = osoitetaan piirtosijainti ja referenssikorkeus (ruudukon alin vaakaviiva) Raamin asetukset = kuinka pitkälle alkupaalusta pituusleikkaus piirretään, korkeus ja pystykorostus Paalutuksen piirtoasetukset = voidaan asettaa pituusleikkaus raamia lyhyemmäksi Merkintä muista moduleista = voidaan piirtää pituusleikkaukseen johdot ja kaivot Water&Sewer moduulilla luoduista projektin kaivannoista. Piirtoasetukset = valitaan haluttu pituusleikkauspohja. Maaston profiilin asetukset = mistä pituusleikkauksen maanpinta lasketaan (väylätietokannasta, eli väylämallin laskentavälin mukaisesti tai maastotietokannasta) ja mitä muita elementtejä pituusleikkaukseen piirretään. Tässä voidaan myös valita piirrettäväksi pituusleikkausta risteävät geometriat (avoinna olevista ryhmistä), sekä rautalankamallit. Rautalankamalleja ovat esim. maastotietokantaan talletetut väylämallit. Rautalankamalli voi olla myös käyttäjän itse luoma (esim. luiskalaskennalla maastotietokantaan talletettu). Rautalankamallin ryhmän tyyppi maastotietokannassa tulee olla elementti. Laske profiili käyttäen: Taitepisteet = pelkästään taitepisteet maastotietokannasta (esim. kolmioverkosta) Paaluvälin pisteet = maanpinta annetulla laskentavälillä Kaikki pisteet = molemmat em. optiot käytössä
43 43(52) Hakuetäisyys = korkeustietojen hakuetäisyys Prioriteetti: Erilliset pinnat = maastotietokannan Maanpinta tyypillä olevat tiedot kuvataan omina viivoinaan Yhdistetyt pinnat = maanpinta piirretään yhdellä viivalla, korkeinta prioriteettia seuraten Maalajikerrosten asetukset = tässä dialogissa valittavat materiaalit eri tasoille vaikuttavat niiden piirtoasuun 2. Pituusleikkaus piirretään osoitettuun sijaintiin. Väylämallin vasemman ja oikean ojapinnan (4.1/-4.1) profiili piirretään myös näkyviin (tasolle Pit_Road_Lisäpinta vasen/oikea). Pituusleikkausraamin päälle kirjoitetaan sen väylämallin nimi, josta pituusleikkaus on piirretty.
44 7.2. Nykyiset objektit pituus- ja poikkileikkauksessa 44(52) Kun nykyiset objektit on tallennettu tietokantaan, voidaan ne piirtää pituus- ja poikkileikkaukseen. 1. Mene Road Professional Piirrä pituusleikkaus piirrä pituusleikkaus väylätietokannasta 2. Laita ruksi kohtaan Maaston profiilin asetukset Nykyiset objektit 3. Vastaavasti myös poikkileikkauksen piirrossa voidaan määrittää nykyiset objektit. Laita ruksi kohtaan Lisämerkinnät nykyiset objektit.
45 45(52) 7.3. Väyläpoikkileikkaukset 1. Siirrytään takaisin Model -tilaan ja vaihdetaan vaakamittakaavaksi 1:200. Poikkileikkausten merkintöjen kokoon vaikuttaa vaakamittakaava, haluttu pystykorostuskerroin määritetään jatkossa. Periaate on, että tulostetaan poikkileikkaukset ruudulle, ja valitaan niistä ne jotka halutaan tulostaa. Poikkileikkaukset tulostustilaan toiminnolla voidaan valita haluttu paperikoko ja muut asetukset. 2. Valitaan siis Road Piirrä poikkileikkaukset Piirrä poikkileikkaukset väylämallista Poikkileikkausten valinta = paaluväli jolta poikkileikkaukset piirretään Paaluasetukset = lisäasetuksia poikkileikkausten piirtoon Piirtoasetukset = poikkileikkausten sijainnin ja koon asetukset. Tässä voidaan vaikuttaa käytettävään pystykorostuskertoimeen Lisämerkinnät = valitaan piirretäänkö rasteroidut poikkileikkaukset/risteävät geometriat/muut väylämallit (=rautalankamallit) Maanpinnan asetukset = määritetään piirretäänkö väylämallit omalla viivallaan poikkileikkaukseen (Terrain surface), vai prioriteettien mukaan (Surface for quantity calculation) Poikkileikkauspohja = valitaan käytettävä piirustuspohja 3. Poikkileikkaukset piirretään osoitettuun sijaintiin alhaalta ylöspäin. Sitten niitä voidaan tulostaa esim. sarjatulostuksella (Road Tulostuskuvat Sarjatulostus), jolloin poikkileikkauksia voidaan helposti myös selata.
46 7.4. Suunnitellut objektit poikkileikkaukseen 46(52) Kun suunnitellut objektit on liitetty väylämalliin, voidaan ne myös piirtää poikkileikkauksiin. 1. Avaa poikkileikkauksen piirto 2. Laita ruksi kohtaan Lisämerkinnät suunnitellut objektit 3. Suunnitellun objektin pitäisi näkyä poikkileikkauksissa Liitetyt mallit poikkileikkauksessa Kun liitetty mallit on kytketty poikkileikkaukseen voidaan se myös piirtää poikkileikkaukseen. 1. Mene poikkileikkauksen piirtoon 2. Laita ruksi kohtaan Liitetyt mallit ja piirrä.
47 47(52) 7.6. Väylämallin piirtäminen kuvaan Seuraavaksi piirretään väylä karttakuvaan luiskineen ja korkoineen. 1. Lasketaan tiemalli vielä kertaalleen läpi, jotta mahdolliset tehdyt muutokset ovat päivittyneet. 2. Klikataan toolbaarissa tai valitaan Road Professional Piirrä väyläsuunnitelma kuvaan. Aukeavassa dialogissa voidaan piirtää tiedot väylämallista kuvaan: taiteviivat, luiskaviivat, korkeuslukemat, virtaussuuntanuolet jne. TÄRKEIMMÄT TOIMINNOT: Valitse piirtotyyli kohdassa nähdään konfigurointitiedosto johon tehdyt muutokset talletetaan. Käytä kohdassa voidaan tehdä pikasuodatus käytettäville pinnoille joihin merkintöjä piirretään. Merkinnät piirretään perustapauksessa aktiiviselle tasolle, bylayer ominaisuuksilla. Perustapauksessa piirtomerkintöjen ominaisuudet peritään ylhäältä alaspäin. Klikkaamalla voidaan määrittää elementtikohtaiset ominaisuudet. Rasterit piirretään solid-hatchilla. Ne voidaan autocadin toiminnoilla muuttaa joksikin toiseksi rasteriksi haluttaessa. Autocadin Options dialogissa kannattaa laittaa Selection välilehdellä Associative Hatch asetus päälle. Tällöin voidaan autocadissa muokata rasteroitua aluetta, ja tarvittaessa erottelemaan rasteri ja rajaviiva. Tällöin voidaan rajaviivaa käyttää esim. M-Color tulostukseen. 3. Huomaa, että valittavissa on myös 3D-piirto esim. väylän taiteviivoille. 4. Ruudulle piirretyt merkinnät voidaan poistaa valitsemalla merkintä NCO-painikkeella. 5. Piirretään Poikkileikkauksen korot ruudulle ojien kohdille. Valitaan pinnoiksi taas ojat, eli pinnat -4.1 ja 4.1. Täytetään dialogi:

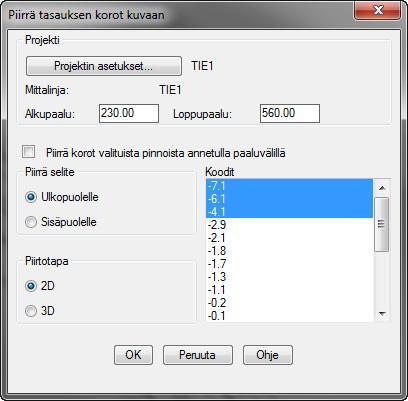

48 48(52) Lopputuloksena saadaan ruudulle piirretyt luiskat, ojien virtaussuunnat ja ojanpohjien korot: 6. Poistetaan luiskaviivat ja virtaussuunnat :lla. Korkeusmerkinnät luodaan ryhmänä jolloin kaikki merkinnät voidaan poistaa kerralla. Tarvittaessa voidaan poistaa korkeusblokit SSX -valintatyökalulla: (kirjoita komentoriville ssx ) valitaan korkeusblokki klikkaamalla. Tekee blokeista valintajoukon. E (erase) p (previous valintajoukko). Korkeusblokit poistuvat ruudulta. ( =Enter näppäin) 7.7. Kuivatuksen piirtäminen kuvaan Käyttäjä saa piirrettyä väylän korkeuskäyrät kuvaan saamaan tapaan kuin itse väylämallikin piirrettään. 1. Laske väylämalli 2. Mene Road Piirrä väyläsuunnitelma kuvaan ja laita ruksi kohtaan Piirrä korkeuskäyrät 3. Aseta piirtoasetukset halutuiksi ja paina Piirrä painiketta.
49 49(52) 8. MUITA HYÖDYLLISIÄ TOIMINTOJA 8.1. Mittalinjan tiedot Road Professionaalista löytyy useita suunnitteluun tarkoitettuja aputyökaluja, kuten Tasauksen tiedot mittalinjalla, kahden mittalinjan etäisyys, kahden mittalinjan tiedot Tasauksen tiedot mittalinjalla 1. Mennään Road Professional Mittalinjan tiedot Tasauksen tiedot mittalinjalla, jolloin seuraava dialogi aukeaa: 2. Osoitetaan kartalla olevalta mittalinjalta kohta josta halutaan tiedot. 3. Kun haluttu kohta on löydetty painetaan Piirrä nappia, jolloin linjan tiedot tulevat näkyviin.

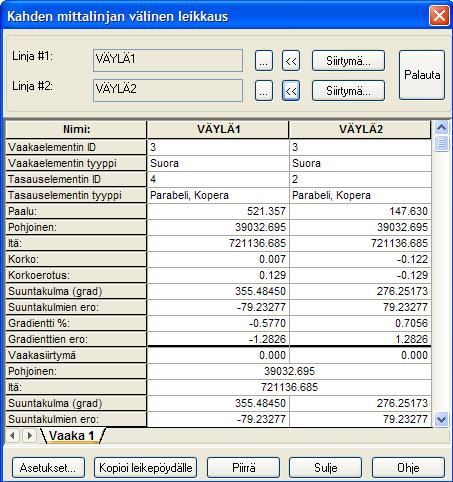

50 50(52) Kahden mittalinjan tiedot 1. Valitaan Road Professional Mittalinjan tiedot Kahden mittalinjan tiedot, jolloin seuraava dialogi aukeaa: 2. Valitaan Linja 1 joko osoittamalla kuvasta << tai valitsemalla tietokannasta 3. Valitaan Linja 2 samoin, jonka jälkeen taulukkoon tulee näiden kahden linjan tiedot. 4. Paina Piirrä, jolloin ohjelma kysyy minne merkinnät sijoitetaan sekä mistä kulma lasketaan.
51 51(52) 9. YHTEYSTIEDOT Vianova Systems Finland Oy Vaisalantie Espoo Y-tunnus: Puh (0) Fax +358 (0) Kotisivut: Sähköpostiosoitteet: Tukipalvelut support@vianova.fi Myynti sales@vianova.fi Henkilöt etunimi.sukunimi@vianova.fi
52 52(52) 10. MUISTIINPANOT
