1 Suomen Salaojakeskus Oy LokaPuts-hanke Euroopan aluekehitysrahasto EAKR LokaPuts hankkeen toinen työnäytös Rääkkylässä Työnäytösraportti 2. SUOMEN SALAOJAKESKUS OY Oulun toimisto: Kauppurienkatu 23, OULU, puh. (08) , fax (08) Kuopion toimisto: PL 1096, Minna Canthinkatu 25, KUOPIO puh. (017) , fax (017)

2 1 (2) LOKAPUTS HANKE JÄRJESTI TYÖNÄYTÖKSEN MATALAN MAASUODAT- TIMEN RAKENTAMISESTA TEHOSTETULLA FOSFORINPOISTOLLA RÄÄKKYLÄSSÄ 1. Taustaa LokaPuts-hanke käynnistyi heinäkuussa 2003 Pohjois-Karjalassa ja kestää vuoden 2005 loppuun saakka. LokaPuts-hankkeen tarkoituksena on auttaa hajaasutuksen kiinteistönomistajia mm. talousjätevesiasetuksen käsittelyvaatimusten selvittämisessä ja tehostamistarpeen määrittämisessä kiinteistökohtaisesti. Hankkeen keskeisimpinä tavoitteina on kehittää haja-asutusalueiden jätevesien käsittelyä ja edistää kiinteistöjä vähentämään niiden aiheuttamaa jätevesikuormitusta. Jätevesien käsittelyn kehittämistä hankkeessa tehdään koerakentamiskohteiden toteutuksen ja seurannan avulla. Hankkeen aikana toteutetaan kiinteistöille 4-5 koerakentamiskohdetta (jätevedenpuhdistamoa), joiden rakennusvaiheessa järjestetään työnäytöksiä kaikille asiasta kiinnostuneille. Koerakentamiskohteet haetaan lehti-ilmoituksilla. Koerakentamiskohteet ovat matala maasuodatin tehostetulla fosforinpoistolla, vaakavirtausmaasuodatin tehostetulla fosforinpoistolla, 2-3 kiinteistön yhteinen panospuhdistamo ja jo toimivaan maasuodattimeen jälkisuodatin fosforin poiston tehostamiseksi. Hanke vastaa koerakentamiskohteiden suunnittelusta ja työnjohdosta. Ensimmäinen työnäytös pidettiin Sirpa ja Oiva Nyrhisen tilalla Liperissä. Koerakentamiskohteen puhdistamotyyppinä oli IN-DRÄN-vaakavirtausmaasuodatin tehostetulla fosforin poistolla (biotiitillä). 2. Työnäytöksen valmistelu Hankkeen toisen koerakentamiskohteen työnäytöksen valmistelu aloitettiin jo elokuussa 2003, kun koerakentamiskohteet laitettiin hakuun lehti-ilmoituksen avulla. Lehti-ilmoituksen ja infotilaisuuksissa esittelyjen perusteella koerakentamiskohteista kiinnostui 26 kiinteistönomistajaa. Suurin osa kohteista oli jotenkin ongelmallisia joko pienen tilan, korkean pohjaveden tai kallion takia. Matalan maasuodattimen (rakennekorkeus 1,5 m) koekohteeksi valittiin Urho ja Marja Tapasen kiinteistö. Tapasen tilan valintaan vaikuttivat mm. normaalin maasuodattimen rakentamisessa varsin yleisesti eteen tulevat ongelmat: korkealla oleva pohjavesi ja liian lähellä maan pintaa oleva kallio. Työnäytöksen lehti-ilmoitukset julkaistiin sanomalehti Karjalaisessa sunnuntaina ja paikallislehti Koti-Karjalassa lauantaina Koelaitoksen rakentaminen tehtiin pääosin kolmena päivänä. Saostussäiliön, kokoomakaivon ja kokoomakerroksen asennus tehtiin 31.5., suodatinhiekan, jakokerroksen ja jälkisuodattimen asennus urakoitsijoiden käytännön koulutuspäivänä 1.6. sekä viemäröinnit ja lopputäyttö työnäytöspäivänä 2.6. Matala maasuodatin toteutettiin siten, että suodattamon koko rakenne näkyi selkeästi koko työnäytöksen ajan. Täyttötyö ja pinnan muotoilu tehtiin vasta työnäytöksen jälkeen.

3 2 3. Työnäytös klo Edellisenä päivänä ennen työnäytöstä järjestettiin maanrakennusurakoitsijoille käytännön koulutuspäivä maasuodattimen asennuksesta. Koulutuksessa käytiin läpi asennuksessa huomioitavia asioita käytännönläheisesti. Esittelijöinä olivat Petri Kurki Suomen Salaojakeskuksesta ja Mika Rajakangas Propipesta. Käytännön koulutukseen osallistui ainoastaan seitsemän urakoitsijaa, kun talvella järjestettyyn teoriakoulutukseen osallistui 59 urakoitsijaa. Työnäytöksessä 2. päivänä kesäkuuta Mika Rajakangas esitteli maasuodattimen ja jälkisuodattimen toimintaa. Työnäytöksessä käyneet vierailijat saivat tilaisuuden tutustua tehostetulla fosforinpoistolla toteutettavaan matalaan maasuodattimeen sekä kysyä asiantuntijoilta siihen liittyvää ja muuta ajankohtaista jätevesien käsittelystä. Työnäytökseen osallistui noin 60 vierailijaa mukavassa kevätsäässä. 4. Koerakentamiskohteen rakenne ja toimintaperiaate Hankkeen toisena koekohteena rakennettiin Urho ja Marja Tapasen kiinteistöllä Rääkkylässä Propipen matala maasuodatin (rakennekorkeus 1,5 m) tehostetulla fosforinpoistolla. Matala maasuodatin poikkeaa normaalista maasuodattimesta noin 50 cm matalamman rakennekorkeuden vuoksi. Matalampi rakenne mahdollistaa helpommin maasuodattimen rakentamisen vaikeissa maastoissa kuten korkean pohjaveden tai lähellä maanpintaa olevan kallion takia. Tässä kohteessa sekä pohjavesi että kallio olivat ongelmina. Maasuodattimen pohjan alapuolelle (lähelle kallion pintaa) asennettiin 100 mm:n salaojaputki kokoamaan kallion pintaa pitkin kulkevat vedet pois häiritsemästä maasuodattimen toimintaa. Kallion takia normaali maasuodatin (rakennekorkeus 2 m) sen sijaan olisi vaatinut tällä kohteella pumppausjärjestelmän. Matalassa maasuodattimessa suodatinhiekan korkeus on 50 cm, kun se normaalissa maasuodattimessa on 80 cm. Tämä heikentää jonkin verran ravinteiden poistokykyä, mutta sitä varten tähän maasuodattimeen on lisätty puhdistamon perään fosforinpoistokaivo (Propipen FILT 1400). Jälkisuodatinkaivossa on noin 1 m 3 Nordkalkin Filtra P kalkkirautakipsimassaa, joka poistaa erityisesti fosforia. Massaa vaihdetaan tarvittaessa noin 2 vuoden välein. Massa on mahdollista tyhjentää loka-autolla kunnalliselle puhdistamolle tai sen voi käyttää myös viherrakentamiseen. Koerakentamiskohteen rakentamiskustannukset olivat ilman työnäytöskuluja (lehti-ilmoitukset, kahvitarjoilu) ja tilan omaa kaivu- ja asennustyötä noin euroa. Koelaitoksen puhdistustuloksia seurataan vuoden 2004 loppupuolelta vuoteen 2005 saakka erillisen seurantaohjelman mukaisesti. 5. Koerakentamiskohteen yhteistyökumppanit LokaPuts -hankkeen koerakentamiskohde toteutettiin yhteistyössä P-K:n ympäristökeskuksen, Euroopan aluekehitysrahaston, Urho ja Marja Tapasen, Propipe Oy:n ja Rääkkylän kunnan kanssa. Suomen Salaojakeskus/LokaPuts hanke kiittää kaikkia yhteistyötahoja osallistumisesta koerakentamiskohteen rakentamiseen ja työnäytöksen järjestämiseen. Liitteet: 1. lehti-ilmoitukset Karjalainen ja Koti-Karjala valokuvat matalan maasuodattimen rakentamisesta ja työnäytöksestä

4 Propipen muovinen saostussäiliö (V=2 m 3 ) asennettiin vaakasuoraan kaivantoon hiekkatäytöllä ja täytettiin vedellä ennen käyttöönottoa. Säiliön materiaali- ja työtakuu on markkinoiden pisin: 12 vuotta. Propipen saostussäiliö on rasvanerottelua varten 4-osastoinen ja sen erotusmatka on yli 4 m. Lisäksi säiliön lähtöputkessa on T-haara kiintoaineen ja rasvan karkaamisen estämiseksi.

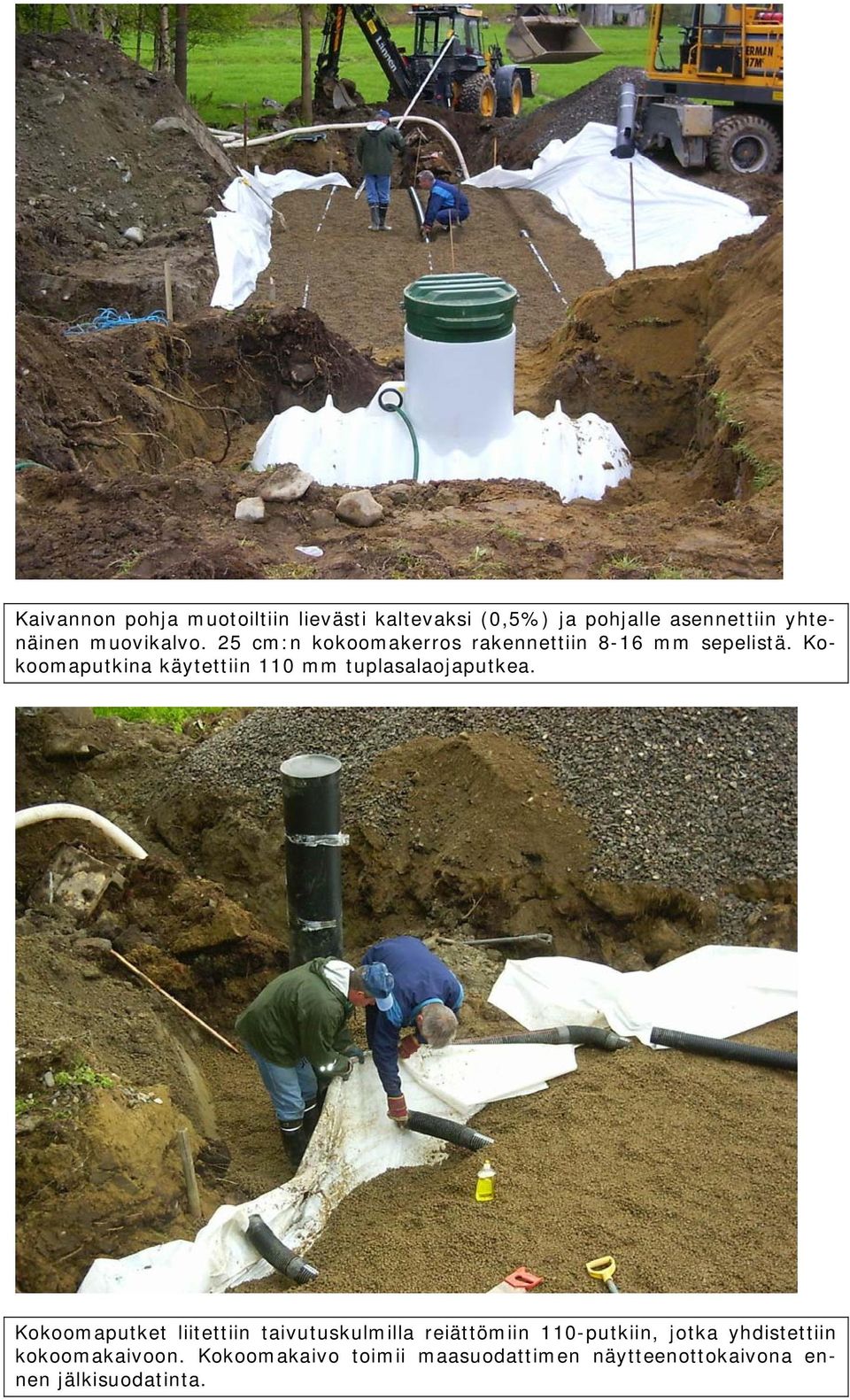

5 Kaivannon pohja muotoiltiin lievästi kaltevaksi (0,5%) ja pohjalle asennettiin yhtenäinen muovikalvo. 25 cm:n kokoomakerros rakennettiin 8-16 mm sepelistä. Kokoomaputkina käytettiin 110 mm tuplasalaojaputkea. Kokoomaputket liitettiin taivutuskulmilla reiättömiin 110-putkiin, jotka yhdistettiin kokoomakaivoon. Kokoomakaivo toimii maasuodattimen näytteenottokaivona ennen jälkisuodatinta.

6 Suodatinhiekkaa levitettiin noin 25 cm:n kerroksina, jonka jälkeen hiekkakerros tiivistettiin kevyesti täryttimellä. Matalan maasuodattimen suodatinhiekkakerroksen paksuus oli 50 cm, kun normaalissa maasuodattimessa se on 80 cm. Taustalla näkyy jakokaivo ja saostussäiliö, joiden ympärystäyttö tehtiin hiekalla kuten kaikkien kaivojen.

7 Jakokerros rakennettiin suodatinhiekkakerroksen päälle mm sepelistä. 90 mm imeytysputket asennettiin 0,5 %:n kaltevuuteen, putkivälin ollessa 1,5 m. Taustalla jakokaivo, jossa on sisällä virtaussäätimet jakoputkistoille. Jakokerroksen päälle asennettiin suodatinkangas, joka estää täyttömaan sekoittumisen jakokerrokseen.

8 Kokoomakaivon perään asennettiin Propipen 1400 FILT-jälkisuodinkaivo fosforinpoiston tehostamiseksi. Kaivon d=1,1 m (yläosa 60 cm) ja h= 3,45 m. Jälkisuodinkaivossa on noin 1 m 3 Nordkalkin Filtra P kalkkirautakipsimassaa, joka poistaa eritoten fosforia. Massaa vaihdetaan tarvittaessa eli noin kahden vuoden välein.

9 Työnäytöskohteessa maanrakennusurakoitsijoille järjestettiin maasuodattimen asennuksesta käytännön koulutuspäivä. Urakoitsijoita koulutuksessa oli 7. Työnäytöksessä vierailijoilla oli mahdollisuus tutustua maasuodattimen rakenteeseen ja kysyä asiantuntijoilta järjestelmästä. Työnäytöksessä oli noin 60 osallistujaa.

10 Kuvassa matalan maasuodattimen (h=1,5 m) poikkileikkaus. Ylhäältä alaspäin täytemaa (50 cm), suodatinkangas, jakokerros (25 cm), suodatinhiekkakerros (50 cm), kokoomakerros (25 cm) ja muovikalvo. Etualalla on jälkisuodatin. Propipen matala maasuodatin (3-putkijärjestelmä 3 x 10 m) valmiina täyttö- työn ja pinnan muotoilun jälkeen. Kuvassa etualalla saostussäiliön kansi, sen takana jakokaivon kansi ja tuuletusputket. Taustalla imeytysputkien tarkastusputket, kokoomakaivo ja jälkisuodatin.
