1 VALTIONEUVOSTON VOIMAAN TULLEEN ASETUKSEN N:o 542/2003 MUKAINEN SUUNNITELMA BIOMODUULEIN TOTEUTETUSTA MAASUODATTAMOSTA Talousjätevesien käsittelystä vesihuoltolaitosten viemäriverkostojen ulkopuolisilla alueilla KIINTEISTÖTUNNUS: KAUPUNGINOSA / KYLÄ: TILAN NIMI: TILAN OMISTAJA: Punkalaidun SUUNNITELMAN LAATIJA: CW Solutions Oy

2 (Asetuksen mukaan tämä suunnitelma on säilytettävä kiinteistöllä ja se on pyydettäessä esitettävä valvontaviranomaiselle. VNA 542 / 2003, 6 ja 7 ) SISÄLLYSLUETTELO 1. UUDEN JÄTEVESIJÄRJESTELMÄN VALINTAPERUSTEET KOHTEEN ALUEELLINEN SIJAINTI KOHTEEN MAASTO-OLOSUHTEET MUUT VALINTAKRITEERIT LAITTEISTON VALINTA UUDEN JÄTEVESIJÄRJESTELMÄN SUUNNITELMA SIJAINTI KUVAUS JÄTEVESIJÄRJESTELMÄSTÄ JÄTEVESIJÄRJESTELMÄN TEKNISET TIEDOT JÄTEVESIJÄRJESTELMÄN ASENNUS KIINTEISTÖN YMPÄRISTÖKUORMITUS KÄSITTELYN JÄLKEEN PUHDISTUSTEHOKKUUS KÄYTTÖ- JA HUOLTO-OHJEET LIITTEET... 10

3 1. UUDEN JÄTEVESIJÄRJESTELMÄN VALINTAPERUSTEET 1.1. KOHTEEN ALUEELLINEN SIJAINTI Kiinteistö sijaitsee Punkalaitumen kunnan alueella, mihin ei ole suunniteltu viemäriverkkoa lähitulevaisuudessa pitkien etäisyyksien vuoksi. Tästä syystä kohde tarvitsee itsenäisen jätevedenkäsittelyjärjestelmän KOHTEEN MAASTO-OLOSUHTEET Kohde sijaitsee tyypillisellä satakuntalaisella tasaisella peltoalueella, jossa on savi- ja osittain hiekkaperäinen maaperä. Tontin maaperän todettiin olevan imeytykseen kelpaamaton. Osoituksena tästä oli nykyisen järjestelmän purkuojasto, jossa oli vuodenaikaan nähden varsin paljon vettä, joka ei imeytynyt eikä laskenut. Imeytysominaisuuksia ei siksi erikseen tutkittu. Tontilla on käytössä oma rengaskaivo ja tontti rajoittuu vanhaan hiekkakuoppaan muodostuneeseen pieneen lähdepohjaiseen lampeen. Omistajalla on lisämaakauppa sovittuna viereisestä pellosta, jonne uusi järjestelmä on suunniteltu rakennettavaksi MUUT VALINTAKRITEERIT Tontilla on varsinainen asuinrakennus ja lisärakennuksia; piharakennus ja autotalli. Kiinteistössä asuu tällä hetkellä vakituisesti 2 henkilöä. Asuinrakennuksessa on yhteisviemäröinti ja sen kaikki jätevedet on tarkoitus puhdistaa uudella järjestelmällä. Muissa tontin rakennuksissa ei ole viemäriä, joten ne jätetään huomioimatta järjestelmää suunniteltaessa LAITTEISTON VALINTA Yllämainitusta sekä arvioituihin kuormitusarvoihin perustuen kohteeseen ei sovellu pelkkä maaimeytysratkaisu. Uudeksi jätevesien käsittelyjärjestelmäksi esitetään kaksi rinnakkaista vaihtoehtoa, jotka molemmat täyttävät VN:n asetuksen mukaiset puhdistusvaatimukset. Jäteveden puhdistus on suunniteltu biomoduulein toteutetulla maasuodatuskentällä. Edellä esitetyistä lähtökohdista arvioituna kustannus- ja tilatehokkain ratkaisu on maasuodatus. Koska käytettävissä oleva tila on pienehkö, kannattaa suodatusratkaisu toteuttaa ns. biomoduuleita käyttäen. Tällöin imeytystilan tarve on vain n. kolmasosa maasuodatuskenttään verrattuna. Suodatuskenttäratkaisu edellyttää saostussäiliöitä esikäsittelyksi, purkupumppaamoa lähtevälle jätevedelle sekä fosforinpoistokaivoa optioksi.

4 Nykyisen järjestelmän sakokaivot ovat asetuksen edellyttämässä kunnossa (T-haara poistoputkessa, tiivisteet kunnossa ja tiivis pohjarakenne jne.). Vanhojen (19 vuotta) kaivojen liittäminen uuteen, tässä suunniteltavaan järjestelmään on mahdollista. Vanhojen sakokaivojen mahdollinen käyttö vaatii kuitenkin uudelleen tiivistämistä ja tiiveyden varmistamista sekä tarkastusta, joka tullee yhtä kalliiksi kuin uusien hankinta. Tästä lähtökohdasta sekä kaivojen iän pohjalta suosittelemme uusien saostussäiliöiden käyttöä, jos päädytään biomoduulisuodatuskenttään. Kiinteistön jätevedet voidaan johtaa suodatuskentän sakokaivoihin/saostussäiliöihin ilman pumppausta. Huoneistoala on yhteensä 80 m². VN asetuksen liitteen 1 kohdassa 2c jätevesien käsittelyjärjestelmän mitoitus pitää perustua vähintään siihen asukaslukuun, jonka arvo saadaan jakamalla huoneistoala neliömetreissä luvulla 30, ollen vähintään kuitenkin 5. Kohteen asuinneliöiden ja minimiasukasluvun perusteella saadaan puhdistamon mitoitusperusteeksi 5 hengen jätevesikuorman. Taulukossa 1. on esitetty laitteiston mitoituksen ja suunnittelun pohjaksi 5 asukkaan kuormitusluvut. Taulukko 1. Kiinteistön arvioidut kuormitusluvut maksimiasukasluvun vedenkulutuksella. Virtaus BHK7 Fosfori Typpi l/d g/d g/d g/d WC ,0 9,00 65,0 WC-tilan pesuallas ,7 0,56 1,39 Suihku ,4 0,93 2,31 Keittiö ,8 0,37 0,93 Sauna 40 11,1 0,15 0,37 Kuormituspitoisuus mg/l ,7 93,3 Kokonaiskuormitus g/d 750 l/d ,0 70,0 kg/a 274 m³/a 91 4,0 25,6

5 2. UUDEN JÄTEVESIJÄRJESTELMÄN SUUNNITELMA 2.1. SIJAINTI Kohde sijaitsee Punkalaitumen kunnassa: Nimi: Osoite: Puh: Liitteenä on esitetty lähestymiskartat tontille sekä kartta tonttirajoista KUVAUS JÄTEVESIJÄRJESTELMÄSTÄ Suunnitelma perustuu biomoduulijärjestelmään. Laitetoimittaja: Puhdistusjärjestelmä: Järjestelmä: Maasuodatusjärjestelmä Biomoduulijärjestelmä Maasuodatus biomoduulein: Pääasuinrakennuksen kaikki jätevedet käsitellään yhteisesti saostussäiliöja biomoduuli-suodatusratkaisulla. Saostussäiliössä erotetaan pääosa jäteveden kiinteästä jäteaineksesta ja suodatuskentässä tapahtuu veden lopullinen mekaaninen ja mikrobiologinen puhdistus. Saostus: Vanhoja sakokaivoja ei oleteta hyödynnettävän uutta järjestelmää suunniteltaessa. On kuitenkin huomattava, että saostusvaihe on mahdollista toteuttaa myös tarkastamalla vanhojen kaivojen tiiveys ja pohjan kunto sekä rakentamalla tuuletusjärjestelmä. Kokonaisuuden kannalta olisi kuitenkin parasta, että säiliöt uusitaan. Kiinteistön jätevedet johdetaan nykyisten betonirengaskaivojen viereen sijoitettaviin saostuskaivoon, jossa lähes hapettomassa tilassa (anaerobinen) tapahtuu ns. primäärinen puhdistusprosessi. Saostussäiliöiden pohjalle laskeutuva kiintoaines, "pohjaliete", poistetaan loka-autotyhjennyksin tarvittaessa tai noin kaksi kertaa vuodessa. Saostussäiliöstä selkeytetty vesi johdetaan pumppaamalla saostussäiliöistä biomoduuli-suodatukseen.

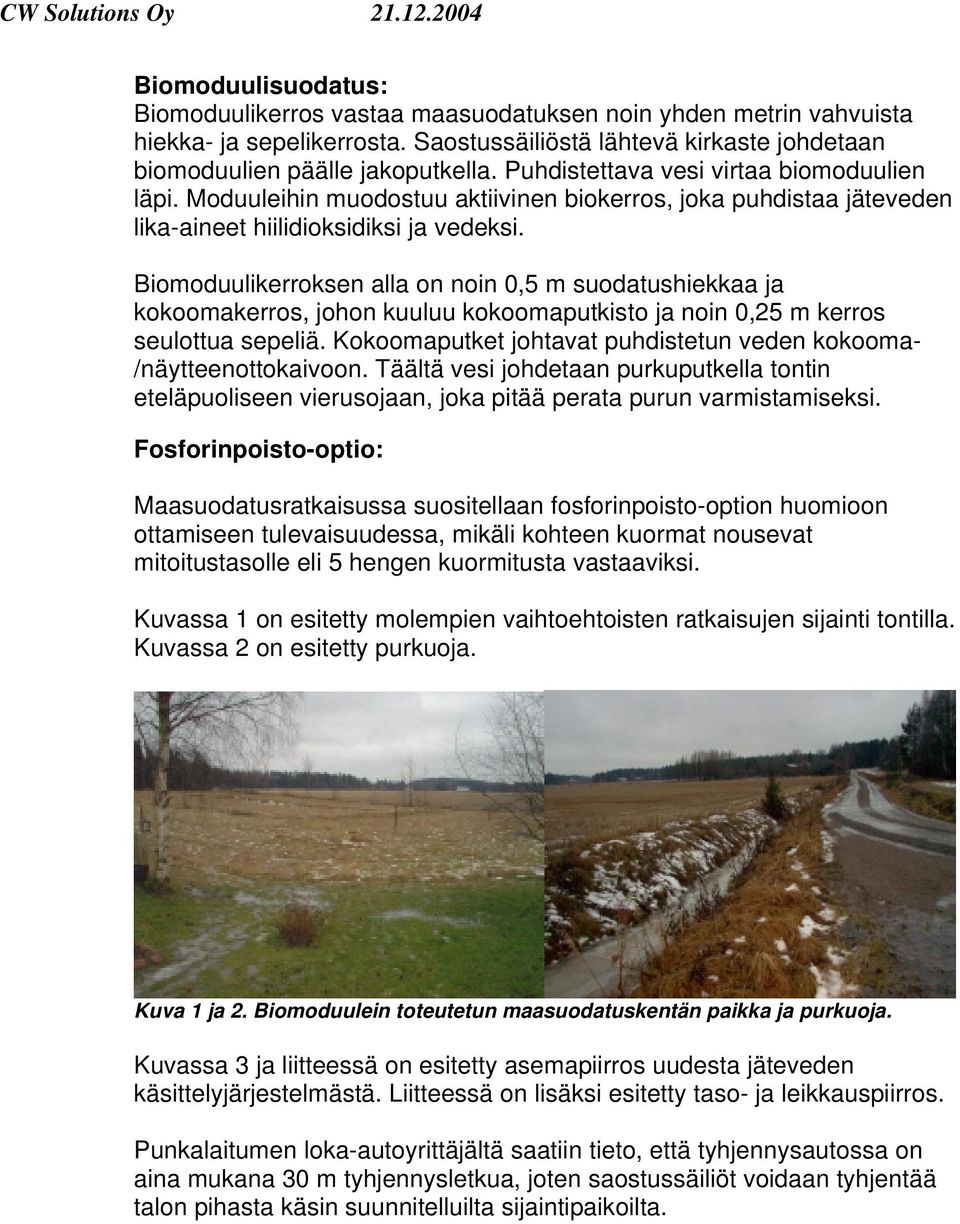

6 Biomoduulisuodatus: Biomoduulikerros vastaa maasuodatuksen noin yhden metrin vahvuista hiekka- ja sepelikerrosta. Saostussäiliöstä lähtevä kirkaste johdetaan biomoduulien päälle jakoputkella. Puhdistettava vesi virtaa biomoduulien läpi. Moduuleihin muodostuu aktiivinen biokerros, joka puhdistaa jäteveden lika-aineet hiilidioksidiksi ja vedeksi. Biomoduulikerroksen alla on noin 0,5 m suodatushiekkaa ja kokoomakerros, johon kuuluu kokoomaputkisto ja noin 0,25 m kerros seulottua sepeliä. Kokoomaputket johtavat puhdistetun veden kokooma- /näytteenottokaivoon. Täältä vesi johdetaan purkuputkella tontin eteläpuoliseen vierusojaan, joka pitää perata purun varmistamiseksi. Fosforinpoisto-optio: Maasuodatusratkaisussa suositellaan fosforinpoisto-option huomioon ottamiseen tulevaisuudessa, mikäli kohteen kuormat nousevat mitoitustasolle eli 5 hengen kuormitusta vastaaviksi. Kuvassa 1 on esitetty molempien vaihtoehtoisten ratkaisujen sijainti tontilla. Kuvassa 2 on esitetty purkuoja. Kuva 1 ja 2. Biomoduulein toteutetun maasuodatuskentän paikka ja purkuoja. Kuvassa 3 ja liitteessä on esitetty asemapiirros uudesta jäteveden käsittelyjärjestelmästä. Liitteessä on lisäksi esitetty taso- ja leikkauspiirros. Punkalaitumen loka-autoyrittäjältä saatiin tieto, että tyhjennysautossa on aina mukana 30 m tyhjennysletkua, joten saostussäiliöt voidaan tyhjentää talon pihasta käsin suunnitelluilta sijaintipaikoilta.

7 Kuva 3. Asemapiirrokset biomoduulijärjestelmälle. Taulukossa 2 ja 3 on esitetty jätevesijärjestelmän etäisyydet ja korkeuserot tontilla. Taulukko 2 ja 3. Jätevesijärjestelmän etäisyydet ja korkeuserot. Etäisyys m Korkeusero m Asuinrakennus 0,00 Sokkelin yläreuna 10,00 Sakokaivo 1 etäisyys asuinrakennuksesta 1,90 Viemärin lähtö talosta (arvio) 8,80 Sakokaivo 2 etäisyys asuinrakennuksesta 3,00 Sakokaivo 1 tuloputki 8,62 Purkupaikka asuinrakennuksesta 52,00 Sakokaivo 2 purkuputki 8,43 Puhdistamo "uudesta" rajasta 5,00 Maanpinta puhdistamon kohdalla 9,05 Puhdistamo asuinrakennuksesta 10,30 Pellon pinta viemärilinjalla 8,74 Puhdistamon etäisyys lähimmästä naapurista 150,00 Purkuojan vesijuoksu 7,90 Tien etäisyys puhdistamosta 17,00 Oja (lasku lounaaseen) vesijuoksu 7,21 Lampi puhdistamosta 10,00 Lammen vedenpinta 8,29 Purkupaikka asuinrakennuksesta 51,00 Tienpinta 9,59 Purkulinjan pituus noin 50,00 Kaivon vedenpinta 8,13

8 2.3. JÄTEVESIJÄRJESTELMÄN TEKNISET TIEDOT Jätevesijärjestelmään liittyvien laitteistojen tekniset tiedot on eritelty liitteissä: Taulukossa 4. on esitetty järjestelmien pääkomponentit Taulukko 4. Biomoduulijärjestelmän päälaitteet. Päälaitteet: Biomoduulijärjestelmä Määrä Saostuskaivo 1 kpl Biomoduli jakoputkineen 8 kpl Kokoomaputkisto (tuuletusputkineen) 1 kpl Pumppukaivo 1 kpl Fosforinpoisto Optio 1 kpl Jätevesijärjestelmän sisältämät laitteet ja varusteet on esitetty liitteessä JÄTEVESIJÄRJESTELMÄN ASENNUS Jätevesijärjestelmän asennuksessa tulee noudattaa toimittajan ohjeistusta: Liitteessä on jätevesijärjestelmän taso- ja leikkauskuva, jossa laitteiden etäisyys- ja korkeussuhteet on esitetty ohjeellisesti perustuen mittaushetkellä vallinneisiin maaston korkeuksiin. Asennuksessa huomioitavia seikkoja: Maasuodatus biomoduulein: Saostussäiliö, pumppukaivo ja viemärilinjat: Viemärilinjat pitää asentaa puhtaan hiekan päälle ja ne tulee peittää puhtaalla hiekalla. Viemärilinja pitää eristää vähintään 50 mm eristekerroksella jäätymisen välttämiseksi, ellei viemäriä asenneta routarajan alapuolelle. Saostussäiliön ja viemärilinjojen tuuletusputket tulee viedä laitetoimittajan ohjeiden mukaisesti esim. talon katolle sellaiseen kohtaan, jossa se ei häiritse talon ilmanvaihdon sisäänottoa. Kaivetaan esiin vanhan sakokaivon tuloviemäri ja liitetään siihen uusi viemärilinja, joka asennetaan vähintään 3 %:n kaadolla uudelle saostussäiliölle. Saostussäiliöt asennetaan liitteenä olevien laitetoimittajan ohjeiden mukaan.

9 Saostussäiliöt on ankkuroitava betonilaattaan laitetoimittajan ohjeiden mukaan. Saostussäiliöt on eristettävä päältä ja sivuilta jäätymisen estämiseksi. Saostussäiliöiden alle, ympärille ja päälle on käytettävä puhdasta ja kivetöntä hiekkaa. Pumppukaivo asennetaan ja ankkuroidaan laitetoimittajan ohjeiden mukaan. Pumppukaivon asennus riippuu siitä kenen laitetoimittajan pumppukaivoa käytetään Säiliöiden asennuksessa on varauduttava pohja- ja pintavesien poistamiseen kaivannosta, jos asennushetkellä pintavedet ovat korkealla. (Pintavesien korkeutta voi tarkkailla viereisestä lammesta 12/2004 lammen pinta 500 mm alempana kuin suunnitelman laitteiston kohdalla oleva maan pinta) Biomoduulisuodatus: Suodatuskentän muodostavat biomoduulit asennetaan laitetoimittajan ohjeiden mukaisesti. Suodatuskenttä tehdään kumpuna, jotta pohjavedet eivät pääse haittaamaan kentän toimintaa. Kumpu pitää muotoilla niin, että pintavedet valuvat pois suodatuskentästä. Kokoomaputket tulee asentaa 0,5 %:n laskulla kokoomakaivoon. Imeytysputket asennetaan biomoduulien päälle 0,5 %:n kaadolla. Sekä imeytys- että kokoomaputkien päälle asennetaan suodatinkangas maa-ainesten sekoittumista ehkäisemään. Suodatuskenttä ja sen kaikki laitteistot on eristettävä (50 mm kerros) jäätymistä vastaan. Suodatuskentän sivut ja pohja tulee eristää muovilla pohja- /pintavesien sekoittumisen estämiseksi jäteveteen. Kentän ympäristön salaojittaminen on myös suositeltavaa. Kokoomaputkien päähän asennetaan tarkastus-/näytteenotto- /kokoomakaivo, josta jätevesi puretaan purkuojaan. Purkuviemäri tehdään 1 %:n vietolla, jotta se pysyy tyhjänä jäätymisen ehkäisemiseksi. Purkuoja on perattava ja sen lasku on varmistettava, ettei sinne sadeaikoina jää vesi makaamaan purkuputken pään korkeuden yli.

10 3. KIINTEISTÖN YMPÄRISTÖKUORMITUS KÄSITTELYN JÄLKEEN 3.1. PUHDISTUSTEHOKKUUS Järjestelmä pystyy toimittajan ilmoittamien suoritusarvojen mukaan täyttämään asetuksen edellyttämät puhdistusvaatimukset. Taulukossa 5 on esitetty puhdistetun veden arvioidut kuormitusluvut maksimikuormituksella. Taulukko 5. Kiinteistön puhdistetun veden arvioidut kuormitusluvut maksimiasukasluvun vedenkulutuksella. Puhdistettu vesi Virtaus BHK7 Fosfori Typpi mg/l 33 2,2 56 Kokonaiskuormitus g/d 750 l/d 25 1,7 42,0 kg/a 274 m³/a 9,1 0,60 15,3 4. KÄYTTÖ- JA HUOLTO-OHJEET Jätevesijärjestelmän käyttö- ja huolto-ohjeet ovat liitteenä. Liitteessä on esitetty myös malli huoltopäiväkirjalle. 5. LIITTEET 1. Lähestymiskartat tontille 2. Tonttikartta 3. Asemapiirros Nro S uudesta jäteveden puhdistusjärjestelmästä. 4. Taso- ja leikkauspiirros Nro L uudesta jäteveden puhdistusjärjestelmästä. 5. Järjestelmän käyttö-ja huolto-ohjeet 6. Tarvikeluettelo 7. Huoltopäiväkirja
