1 Asennusohje PIPELIFE YMPÄRISTÖN SUODATUSKASETIT 1

2 TOIMITUSSISÄLTÖ 6 kpl s uodatuskasetti 5 kpl Ø 110mm kokoomaputki 5 kpl Ø 110mm liitosputki 1 kpl Ø 110mm T-haara 2 kpl tuuletusputki ja hattu 2 kpl Ø 110mm kulma 1 kpl karkeasuodatin saostussäiliön T-haaraan SUODATUSKASETIT Suodatuskasetit on valmistettu EPS materiaalista ja muovisesta mikrobisuodattimesta. Suodatuskasetissa on jokaisella sivulla umpinaiset esiaukotukset tulo ja poistoyhteelle, sekä umpinaiset esiaukotukset kannessa tuuletusputkille. Suodatuskasetit on kehitetty helpottamaan maasuodatuskentän rakentamista. Suodatuskasettien avulla voidaan toteuttaa maasuodattamo pienen asennustilaan. HUOMIO! Älä avaa suodatuskasetteja kokonaan. Kuva 1.Suodatuskasetin rakenne 2

Suodatuskasetissa on jokaisella sivulla umpinaiset esiaukotukset tulo ja poistoyhteelle, sekä umpinaiset esiaukotukset kannessa tuuletusputkille.

3 SUODATUSKASETTIEN ASENTAMINEN Suodatuskasettien asentamisessa ei tarvita erikoistyökaluja. Sahaa pistosahalla suodatuskasetin päästä tuloyhteen kansi auki ja kiinnitä saostussäiliösta tuleva Ø 110mm viemäriputki ensimmäiseen suodatuskasettiin. Avaa vastaavalla tavalla niiden yhteiden aukot, joita tarvitset kasettien yhdistämiseen toisiinsa. Yhdistä suodatuskasetit toisiinsa toimituspakkauksessa mukana tulleiden liitosputkien avulla. Huomaa, että suodatuskaseteissa on aukot liitosyhteille niin pituus- kuin leveyssuunnassakin. Kuva 2. Kasettien yhdistäminen TUULETUSPUTKET Jätevesijärjestelmä vaatii toimiakseen tuuletuksen. Suodatuskasettien puhdistusteho perustuu tehokkaaseen tuulettumisen. Suodatuskentän tuuletusputket sijoitetaan toisiinsä yhdistettyjen suodatuskasettien ääripäihin avaamalla tuuletusputken aukko ensimmäisestä ja viimeisestä suodatuskasettikentän kasetista. Sahaa tuuletusyhteen ulkonema auki pistosahalla ja irroita esimuotoiltu tuuletusyhteen kansi. Asenna tuuletusputki tuuletusaukkoon. Huolehdi, ettet tuki tuuletusputkea asentaessasi maakerroksia suodatuskasetin myöhemmissä vaiheissa. Varaa suodatuskentässä tuuletusputkiin riittävästi pituutta, jotta tuuletusputket eivät tukkeutuisi lumisena talvena. Kuva 3. Tuuletuksen avaaminen. 3

Avaa vastaavalla tavalla niiden yhteiden aukot, joita tarvitset kasettien yhdistämiseen toisiinsa. Yhdistä suodatuskasetit toisiinsa toimituspakkauksessa mukana tulleiden liitosputkien avulla.

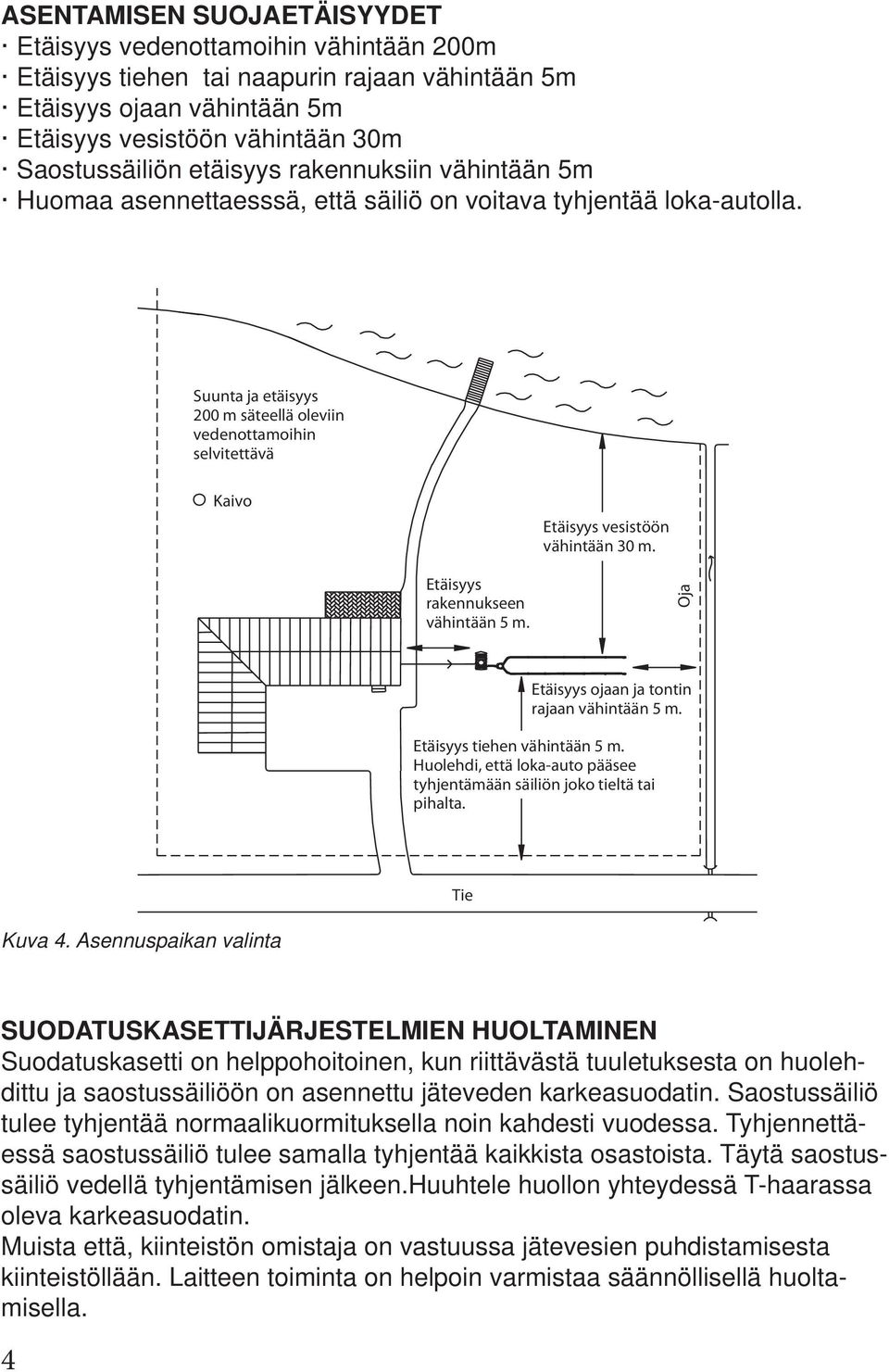

4 ASENTAMISEN SUOJAETÄISYYDET Etäisyys vedenottamoihin vähintään 200m Etäisyys tiehen tai naapurin rajaan vähintään 5m Etäisyys ojaan vähintään 5m Etäisyys vesistöön vähintään 30m Saostussäiliön etäisyys rakennuksiin vähintään 5m Huomaa asennettaesssä, että säiliö on voitava tyhjentää loka-autolla. Suunta ja etäisyys 200 m säteellä oleviin vedenottamoihin selvitettävä Kaivo Etäisyys vesistöön vähintään 30 m. Etäisyys rakennukseen vähintään 5 m. Oja Etäisyys ojaan ja tontin rajaan vähintään 5 m. Etäisyys tiehen vähintään 5 m. Huolehdi, että loka-auto pääsee tyhjentämään säiliön joko tieltä tai pihalta. Tie Kuva 4. Asennuspaikan valinta SUODATUSKASETTIJÄRJESTELMIEN HUOLTAMINEN Suodatuskasetti on helppohoitoinen, kun riittävästä tuuletuksesta on huolehdittu ja saostussäiliöön on asennettu jäteveden karkeasuodatin. Saostussäiliö tulee tyhjentää normaalikuormituksella noin kahdesti vuodessa. Tyhjennettäessä saostussäiliö tulee samalla tyhjentää kaikkista osastoista. Täytä saostussäiliö vedellä tyhjentämisen jälkeen.huuhtele huollon yhteydessä T-haarassa oleva karkeasuodatin. Muista että, kiinteistön omistaja on vastuussa jätevesien puhdistamisesta kiinteistöllään. Laitteen toiminta on helpoin varmistaa säännöllisellä huoltamisella. 4

Suunta ja etäisyys 200 m säteellä oleviin vedenottamoihin selvitettävä Kaivo Etäisyys vesistöön vähintään 30 m. Etäisyys rakennukseen vähintään 5 m. Oja Etäisyys ojaan ja tontin rajaan vähintään 5 m.

5 HUOMIOI Toimiakseen tehokkaasti jätevesijärjestelmä tarvitsee tuuletuksen. Suodatuskasettikenttä saa happea toimintaansa kentässä olevien tuuletusputkien kautta. Järjestelmän tuuletus tapahtuu kiinteistön viemärin tuuletuksen avulla, joka on oltava kiinteistön katolla. Varaa suodatuskentässä tuuletusputkiin riittävästi pituutta, jotteivat tuuletusputket tukkeutuisi lumisena talvena. Toimiva jätevesijärjestelmä on hajuton. Tuoksuva jätevesijärjestelmä on merkki ongelmasta puhdistusprosessissa. Toimivassa laitteessa tuuletusputket tuulettavat kasetteja ja kiinteistön katolla on tehokas tuuletus. SUODATUSKASETTIPAKETTI HELPPOON ASENTAMISEEN Maasuodatuskenttä soveltuu kaikille maalaaduille, koska siinä ei imeytetä jätevesiä maaperään vaan suodatetaan ne hyväksikäyttämällä kasetteja ja rakennettuja maakerroksia. Suodatuskasettipaketin avulla on mahdollista rakentaa maasuodatuskenttä kahdella vaihtoehtoisella tavalla. Suodatuskasettipaketin rakentamismahdollisuudet on kuvattu tarkemmin kuvassa 5 ja kuvassa 6. Täytemaa vähintään 20 cm Kasetit Asennushiekka 2 8 mm vähintään 80 cm Sepeli 8 16 mm /20 cm Kuva 5. Suodatuskasettikenttä 150 cm Täytemaa vähintään. 20 cm Kasetit Suodatinkangas Suodatushiekka 2 8 mm vähintään 30 cm 400 cm Kaato vähintään 2 Kuva 6. Vaakavirtaussuodatuskasettikenttä 5

Varaa suodatuskentässä tuuletusputkiin riittävästi pituutta, jotteivat tuuletusputket tukkeutuisi lumisena talvena. Toimiva jätevesijärjestelmä on hajuton.

6 SUODATUSKENTÄN RAKENTAMINEN Noudata asentamisessa jätevesisuunnitelmassa määritettyjä asennuskorkoja. Kaiva suodatuskasettikentälle riittävän suuri asennustila. Asennuskuopan koko tulee olla kooltaan noin 5m x 1,5m. Asennuskuopan syvyys on määritetty jätevesisuunnitelmassa. Suodatuskasetit asennetaan noin 2 % kaatoon. Asenna asennuskuopan pohjalle vähintään 20 cm kokoomakerros raekoon 8-16mm sepelistä. Upota kokoomaputket kokoomakerrokseen ja kiinnitä tuuletusputken kulma ja nousuputki valmiiksi. Johda suodatuskentän poistoputki suodattamon purkupaikkaan. Jatka tarvittaessa poistoputkea. Käytä poistoputkessa 2% kaatoa. Asenna kokoomakerroksen päälle noin 80 cm kerros 2-8mm suodatushiekkaa tiivistäen suodatuskerrokseksi. Varmista, että tuuletusputki tulee suodatuskerroksen läpi. Asenna suodatuskasetit suodatuskerroksen päälle. Kiinnitä kasetit toisiinsa liitosputkilla. Suodatuskasetit asennetaan noin 2% kaatoon. Kiinnitä tuloputki saostussäiliöstä ensimmäiseen suodatuskasetin tuloyhteeseen. Avaa suodatuskaseteista tarvittavat liitosyhteet. Kiinnitä kasetit toisiinsa liitosputkien avulla avattuihin liitosyhteiden aukkoihin. Avaa viimeisen kasetin tuuletusyhde ja asenna tuuletusputki. Avaa ensimmäisen kasetin tuuletusyhde ja kiinnitä se kokooma kerroksesta tulevaan putkeen T-haaralla. Täytä suodatuskasettien sivut hiekalla (2-8 mm) tai kivettömällä täytemaalla. Täytä suodatuskasettien päällys kivettömällä täytemaalla vähintään cm paksuudella. Jos käytät suodatuskasettipakettin rakentamiseen jätevesipumppaamoa, asenna se saostussäiliön ja suodatuskentän väliin. Esiselkeyttimen ja jätevesipumppaamon välinen putki asennetaan noin 10% kaatoon. Kuva 7. Säiliö ja kasetit asennettuna 6

Asenna asennuskuopan pohjalle vähintään 20 cm kokoomakerros raekoon 8-16mm sepelistä. Upota kokoomaputket kokoomakerrokseen ja kiinnitä tuuletusputken kulma ja nousuputki valmiiksi.

7 VAAKAVIRTAUSSUODATUSKASETTIKENTÄN RAKENTAMINEN Noudata asentamisessa jätevesisuunnitelmassa määritettyjä asennuskorkoja. Kaiva suodatukasettikentällä riittävän suuri asennustila. Asennuskuopan koko tulee olla kooltaan noin 5m x 4m. Asennuskuopan syvyys on määritetty jätevesisuunnitelmassa. Suodatuskasetit asennetaan noin 2% kaatoon. Johda suodatuskentän poistoputki suodattamon purkupaikkaan. Jatka tarvittaessa poistoputkea. Käytä poistoputkessa 2% kaatoa. Asenna kokoomaputki kaivannon alimpaan kohtaan (vastakkaiseen kulmaan kuin kasetit) ja peitä kokoomasepelillä (8-16mm). Levitä suodatushiekka kaivantoon tasaisesti tiivistäen. Suodatuskasetit asennetaan suodatushiekan päälle, noin 2% kaatoon. Kiinnitä tuloputki saostussäiliöstä ensimmäiseen suodatuskasetin tuloyhteeseen. Kiinnitä kasetit toisiinsa liitosputkien avulla. Avaa tuuletusputkien yhteet auki ensimmäiseen ja viimeiseen kasettiin ja asenna tuuletusputket paikoilleen. Suodatushiekan päälle voidaan asentaa suodatuskangas (ei toimitussisällössä) tai EPS-eriste (ei toimitussisällössä). Johda suodatuskentän poistoputki suodattamon purkupaikkaan. Käytä poistoputkessa 2% kaatoa. Täytä suodatuskasettien sivut hiekalla (2-8 mm) tai kivettömällä täytemaalla. Täytä suodatuskasettien päällys kivettömällä täytemaalla vähintään cm paksuudella. Tuuletusreikä ja tuuletusputki Kuva 8. Asenna tuuletus ensimmäiseen ja viimeiseen kasettiin HUOMIO! Jos rakennat suodatuskasettikentän jätevesipumpun avulla, asenna suodatuskasetit toisiinsa ilman kaatoa (0% kaato). HUOMIO! Vältä liikkumista suodatuskasettikentän päällä asentamisen jälkeen, etteivät suodatukasetit vaurioituisi. HUOMIO! Poistoputken liian suureksi asennettu kaato saattaa edes auttaa poistoputken jäätymistä. 7

Johda suodatuskentän poistoputki suodattamon purkupaikkaan. Jatka tarvittaessa poistoputkea. Käytä poistoputkessa 2% kaatoa.

8 HUOLTO-OHJEET Varmista jätevesijärjestelmäsi tehokkaat puhdistustulokset ja toimintavarmuus säännöllisillä huoltotoimenpiteillä. Tarkasta jätevesijärjestelmästäsi ainakin seuraavat seikat säännöllisesti: Saostussäiliö 3010/1010 tulee tyhjentää vähintään kerran vuodessa tai tarvittaessa käytön mukaan useammin. Tyhjennä saostussäiliön kaikki kammiot ja tarkasta, että säiliön ilmastointi on toimiva eikä ilmastointiputki ole päässyt tukkeutumaan. Täytä saostussäiliö vedellä tyhjentämisen jälkeen, jotta puhdistusprosessiin maasuodatuskentässä ei aiheutuisi katkosta. Saostussäiliön poistoputken T-haara: tarkasta ettei esiselkeyttimen T-haarassa oleva karkeasuodatin pääse tukkeutumaan. Poista karkeasuodatin säiliön tyhjentämisen jälkeen ja puhdista se tarvittaessa. Laita karkeasuodatin paikoilleen ennen esisekeyttimen täyttämistä vedellä. Huuhtele tarvittaessa. Karkeasuodatin estää jätevedessä kelluvien kiintoaineiden tai muiden suurten kappaleiden (pumpuli, terveyssiteet, tampoonit) joutumisen maasuodatuskenttään. Maasuodattamo voi tukkeutua liian suurten kiintoaineskappaleiden kulkeutuessa suodattamon jakokerrokseen. Näyteenottokaivossa (lisävaruste) puhdistetun veden tulee olla kirkasta ja hajutonta. Jos vesi on pahanhajuista, sisältää selvästi näkyviä saostumia tai kappaleita, eikä vesi ole kirkkaan väristä, puhdistamo ei toimi tehokkaasti. Ole yhteydessä lähimpään Pipelife Ympäristö Huoltajaan. Jätevesipumppaamo (lisävaruste) tulee tarkastaa säännöllisesti vähintään 3 kertaa vuodessa. Tarkasta pumpun toimivuus. LISÄTIETOJA Pipelife Ympäristö - Propipe Oy Yrittäjäntie Ii puhelin: faxi:

Tyhjennä saostussäiliön kaikki kammiot ja tarkasta, että säiliön ilmastointi on toimiva eikä ilmastointiputki ole päässyt tukkeutumaan.
