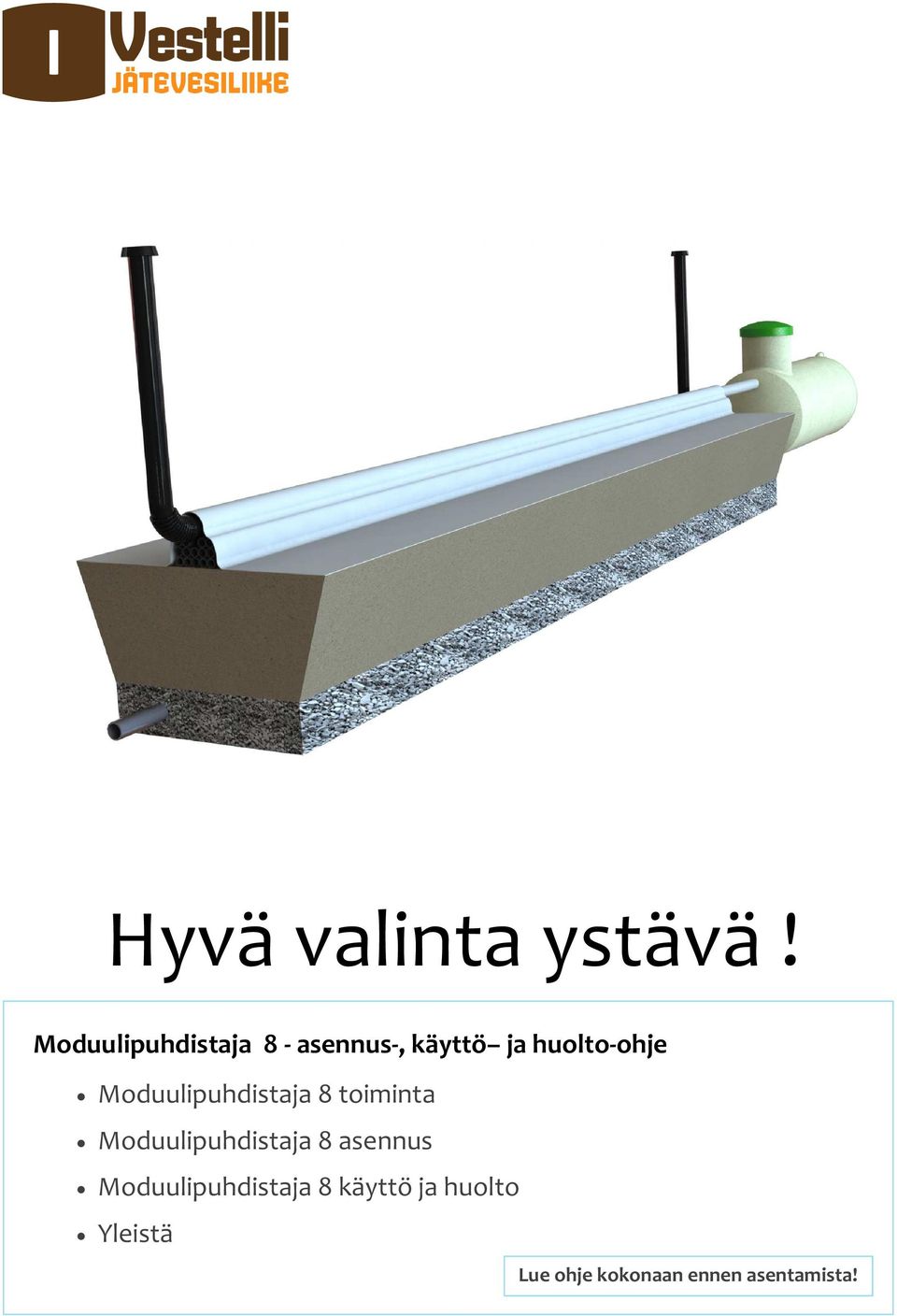

1 Hyvä valinta ystävä! Moduulipuhdistaja 8 - asennus-, käyttö ja huolto-ohje Moduulipuhdistaja 8 toiminta Moduulipuhdistaja 8 asennus Moduulipuhdistaja 8 käyttö ja huolto Yleistä Lue ohje kokonaan ennen asentamista!

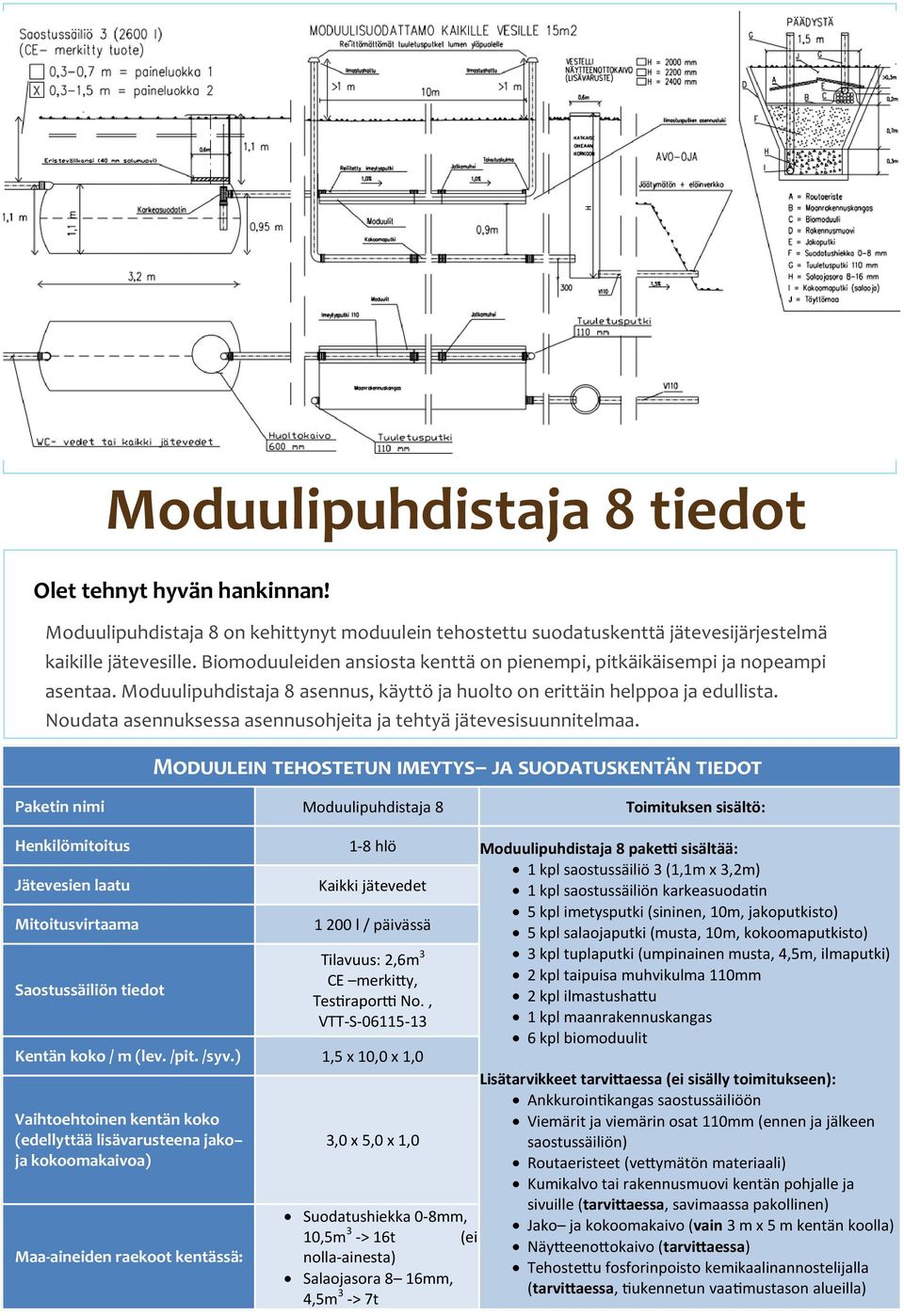

2 Moduulipuhdistaja 8 tiedot Olet tehnyt hyvän hankinnan! Moduulipuhdistaja 8 on kehittynyt moduulein tehostettu suodatuskenttä jätevesijärjestelmä kaikille jätevesille. Biomoduuleiden ansiosta kenttä on pienempi, pitkäikäisempi ja nopeampi asentaa. Moduulipuhdistaja 8 asennus, käyttö ja huolto on erittäin helppoa ja edullista. Noudata asennuksessa asennusohjeita ja tehtyä jätevesisuunnitelmaa. M Paketin nimi Moduulipuhdistaja 8 Toimituksen sisältö: Henkilömitoitus 1-8 hlö Moduulipuhdistaja 8 pake sisältää: Jätevesien laatu Mitoitusvirtaama Saostussäiliön tiedot Kaikki jätevedet l / päivässä Tilavuus: 2,6m 3 CE merki y, Tes rapor No., VTT-S Kentän koko / m (lev. /pit. /syv.) 1,5 x 10,0 x 1,0 Vaihtoehtoinen kentän koko (edellyttää lisävarusteena jako ja kokoomakaivoa) Maa-aineiden raekoot kentässä: 1 kpl saostussäiliö 3 (1,1m x 3,2m) 1 kpl saostussäiliön karkeasuoda n 5 kpl imetysputki (sininen, 10m, jakoputkisto) 5 kpl salaojaputki (musta, 10m, kokoomaputkisto) 3 kpl tuplaputki (umpinainen musta, 4,5m, ilmaputki) 2 kpl taipuisa muhvikulma 110mm 2 kpl ilmastusha u 1 kpl maanrakennuskangas 6 kpl biomoduulit Lisätarvikkeet tarvi aessa (ei sisälly toimitukseen): Ankkuroin kangas saostussäiliöön Viemärit ja viemärin osat 110mm (ennen ja jälkeen 3,0 x 5,0 x 1,0 saostussäiliön) Routaeristeet (ve ymätön materiaali) Kumikalvo tai rakennusmuovi kentän pohjalle ja sivuille (tarvi aessa, savimaassa pakollinen) Suodatushiekka 0-8mm, Jako ja kokoomakaivo (vain 3 m x 5 m kentän koolla) 10,5m 3 -> 16t (ei Näy eeno okaivo (tarvi aessa) nolla-ainesta) Tehoste u fosforinpoisto kemikaalinannostelijalla Salaojasora 8 16mm, (tarvi aessa, ukennetun vaa mustason alueilla) 4,5m 3 -> 7t

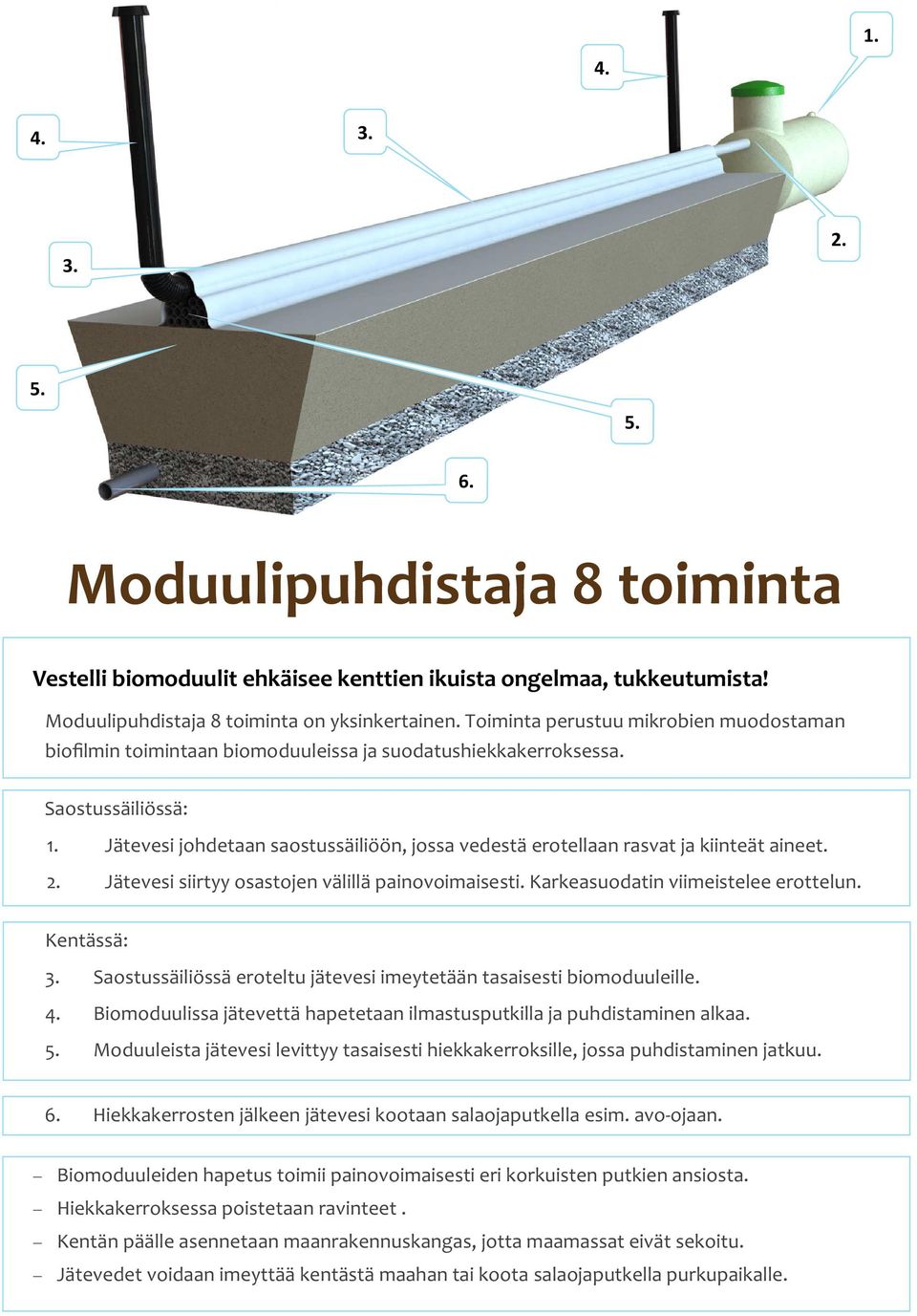

3 Moduulipuhdistaja 8 toiminta Vestelli biomoduulit ehkäisee kenttien ikuista ongelmaa, tukkeutumista! Moduulipuhdistaja 8 toiminta on yksinkertainen. Toiminta perustuu mikrobien muodostaman biofilmin toimintaan biomoduuleissa ja suodatushiekkakerroksessa. Saostussäiliössä: 1. Jätevesi johdetaan saostussäiliöön, jossa vedestä erotellaan rasvat ja kiinteät aineet. 2. Jätevesi siirtyy osastojen välillä painovoimaisesti. Karkeasuodatin viimeistelee erottelun. Kentässä: 3. Saostussäiliössä eroteltu jätevesi imeytetään tasaisesti biomoduuleille. 4. Biomoduulissa jätevettä hapetetaan ilmastusputkilla ja puhdistaminen alkaa. 5. Moduuleista jätevesi levittyy tasaisesti hiekkakerroksille, jossa puhdistaminen jatkuu. 6. Hiekkakerrosten jälkeen jätevesi kootaan salaojaputkella esim. avo-ojaan. Biomoduuleiden hapetus toimii painovoimaisesti eri korkuisten putkien ansiosta. Hiekkakerroksessa poistetaan ravinteet. Kentän päälle asennetaan maanrakennuskangas, jotta maamassat eivät sekoitu. Jätevedet voidaan imeyttää kentästä maahan tai koota salaojaputkella purkupaikalle.

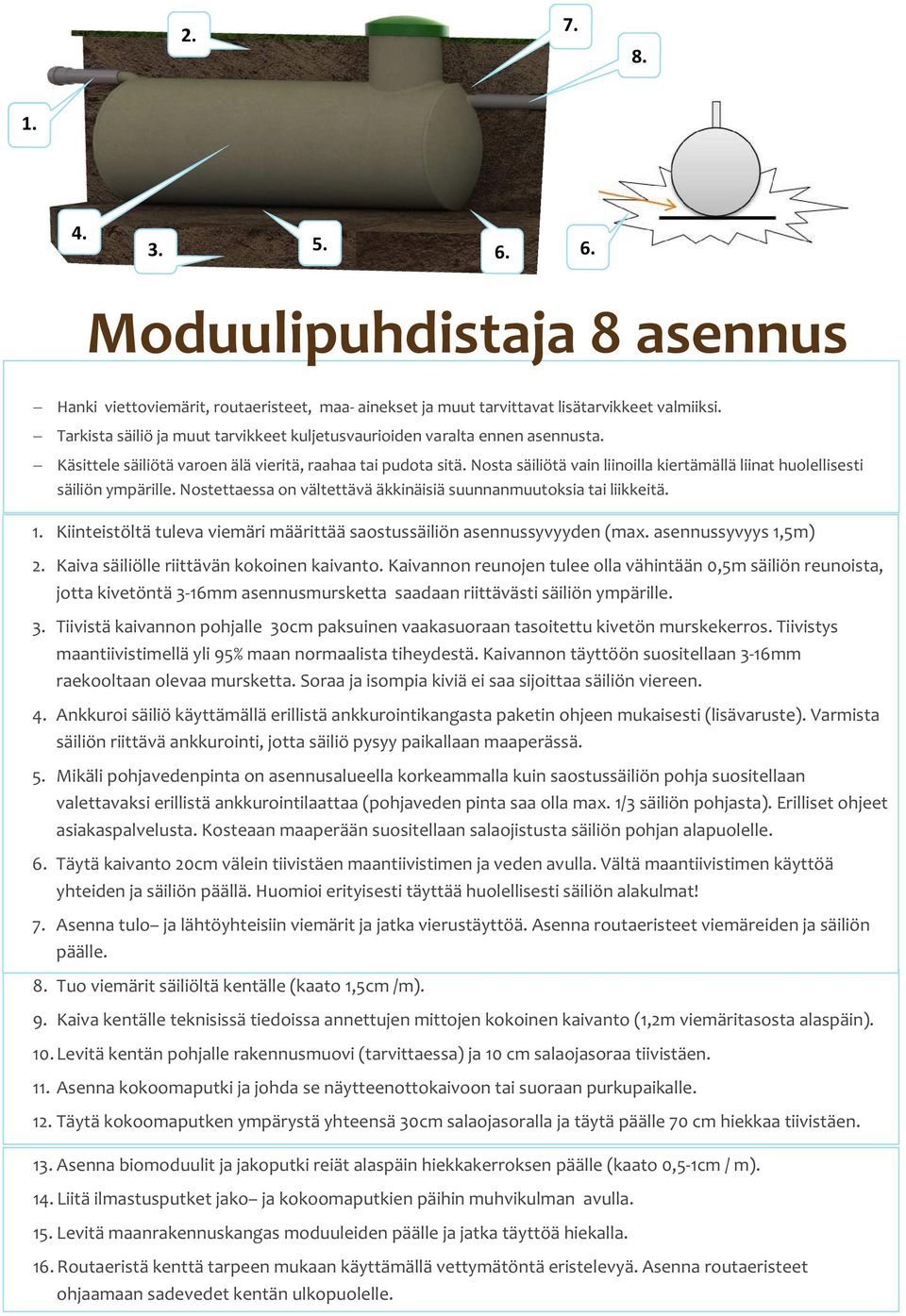

4 Moduulipuhdistaja 8 asennus Hanki viettoviemärit, routaeristeet, maa- ainekset ja muut tarvittavat lisätarvikkeet valmiiksi. Tarkista säiliö ja muut tarvikkeet kuljetusvaurioiden varalta ennen asennusta. Käsittele säiliötä varoen älä vieritä, raahaa tai pudota sitä. Nosta säiliötä vain liinoilla kiertämällä liinat huolellisesti säiliön ympärille. Nostettaessa on vältettävä äkkinäisiä suunnanmuutoksia tai liikkeitä. 1. Kiinteistöltä tuleva viemäri määrittää saostussäiliön asennussyvyyden (max. asennussyvyys 1,5m) 2. Kaiva säiliölle riittävän kokoinen kaivanto. Kaivannon reunojen tulee olla vähintään 0,5m säiliön reunoista, jotta kivetöntä 3-16mm asennusmursketta saadaan riittävästi säiliön ympärille. 3. Tiivistä kaivannon pohjalle 30cm paksuinen vaakasuoraan tasoitettu kivetön murskekerros. Tiivistys maantiivistimellä yli 95% maan normaalista tiheydestä. Kaivannon täyttöön suositellaan 3-16mm raekooltaan olevaa mursketta. Soraa ja isompia kiviä ei saa sijoittaa säiliön viereen. 4. Ankkuroi säiliö käyttämällä erillistä ankkurointikangasta paketin ohjeen mukaisesti (lisävaruste). Varmista säiliön riittävä ankkurointi, jotta säiliö pysyy paikallaan maaperässä. 5. Mikäli pohjavedenpinta on asennusalueella korkeammalla kuin saostussäiliön pohja suositellaan valettavaksi erillistä ankkurointilaattaa (pohjaveden pinta saa olla max. 1/3 säiliön pohjasta). Erilliset ohjeet asiakaspalvelusta. Kosteaan maaperään suositellaan salaojistusta säiliön pohjan alapuolelle. 6. Täytä kaivanto 20cm välein tiivistäen maantiivistimen ja veden avulla. Vältä maantiivistimen käyttöä yhteiden ja säiliön päällä. Huomioi erityisesti täyttää huolellisesti säiliön alakulmat! 7. Asenna tulo ja lähtöyhteisiin viemärit ja jatka vierustäyttöä. Asenna routaeristeet viemäreiden ja säiliön päälle. 8. Tuo viemärit säiliöltä kentälle (kaato 1,5cm /m). 9. Kaiva kentälle teknisissä tiedoissa annettujen mittojen kokoinen kaivanto (1,2m viemäritasosta alaspäin). 10. Levitä kentän pohjalle rakennusmuovi (tarvittaessa) ja 10 cm salaojasoraa tiivistäen. 11. Asenna kokoomaputki ja johda se näytteenottokaivoon tai suoraan purkupaikalle. 12. Täytä kokoomaputken ympärystä yhteensä 30cm salaojasoralla ja täytä päälle 70 cm hiekkaa tiivistäen. 13. Asenna biomoduulit ja jakoputki reiät alaspäin hiekkakerroksen päälle (kaato 0,5-1cm / m). 14. Liitä ilmastusputket jako ja kokoomaputkien päihin muhvikulman avulla. 15. Levitä maanrakennuskangas moduuleiden päälle ja jatka täyttöä hiekalla. 16. Routaeristä kenttä tarpeen mukaan käyttämällä vettymätöntä eristelevyä. Asenna routaeristeet ohjaamaan sadevedet kentän ulkopuolelle.

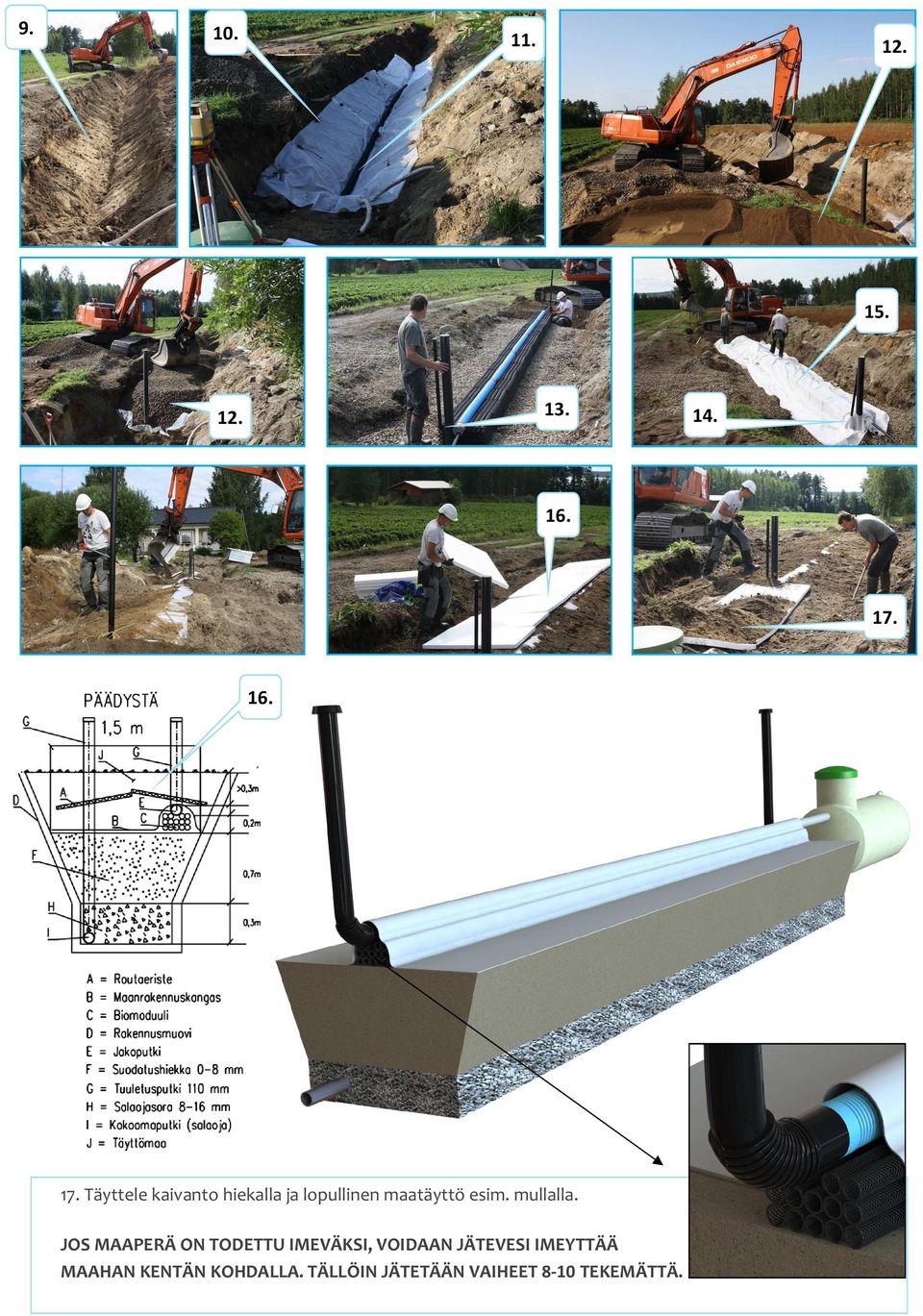

5 Täyttele kaivanto hiekalla ja lopullinen maatäyttö esim. mullalla. JOS MAAPERÄ ON TODETTU IMEVÄKSI, VOIDAAN JÄTEVESI IMEYTTÄÄ MAAHAN KENTÄN KOHDALLA. TÄLLÖIN JÄTETÄÄN VAIHEET 8-10 TEKEMÄTTÄ.

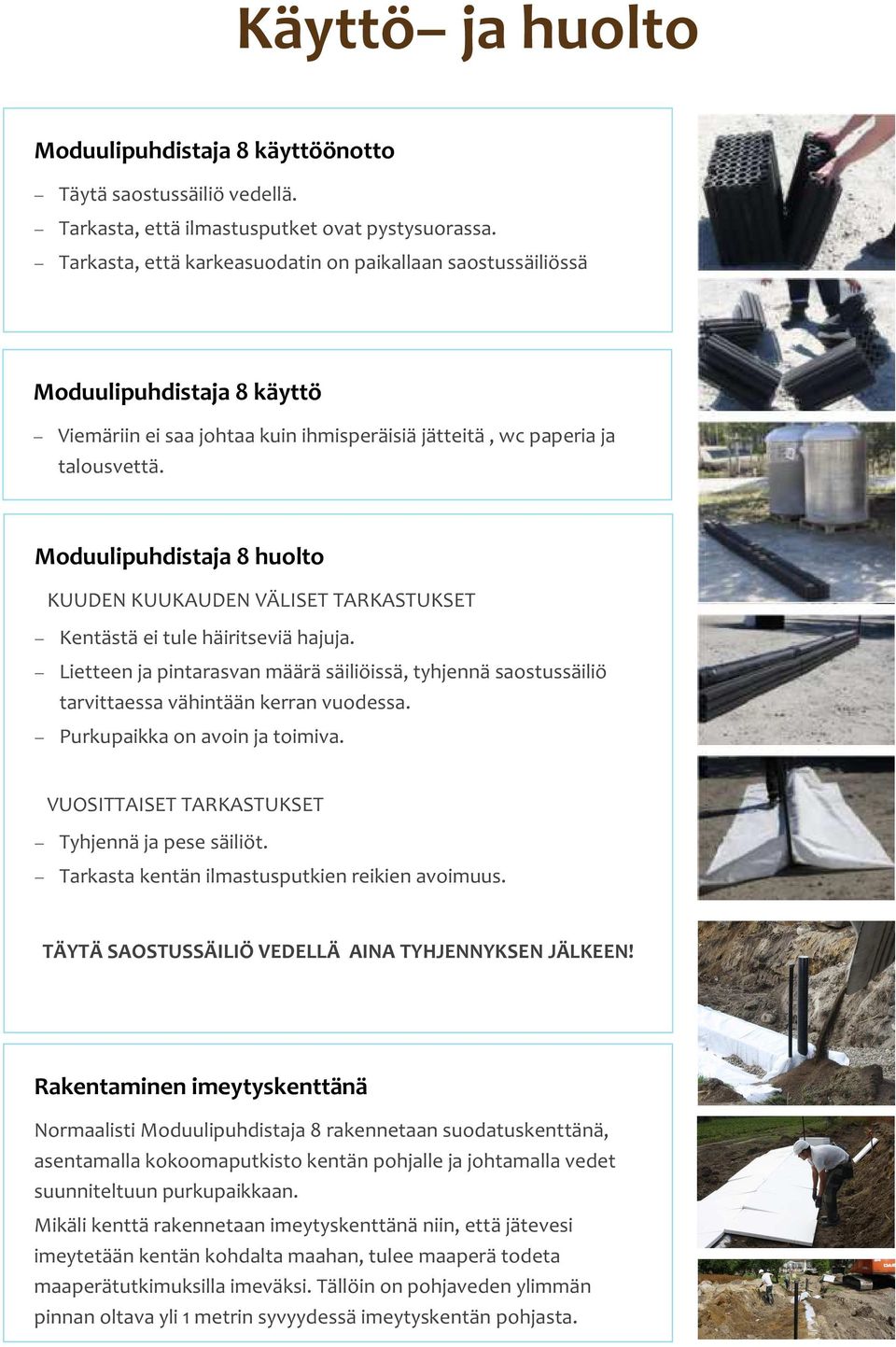

6 Käyttö ja huolto Moduulipuhdistaja 8 käyttöönotto Täytä saostussäiliö vedellä. Tarkasta, että ilmastusputket ovat pystysuorassa. Tarkasta, että karkeasuodatin on paikallaan saostussäiliössä Moduulipuhdistaja 8 käyttö Viemäriin ei saa johtaa kuin ihmisperäisiä jätteitä, wc paperia ja talousvettä. Moduulipuhdistaja 8 huolto KUUDEN KUUKAUDEN VÄLISET TARKASTUKSET Kentästä ei tule häiritseviä hajuja. Lietteen ja pintarasvan määrä säiliöissä, tyhjennä saostussäiliö tarvittaessa vähintään kerran vuodessa. Purkupaikka on avoin ja toimiva. VUOSITTAISET TARKASTUKSET Tyhjennä ja pese säiliöt. Tarkasta kentän ilmastusputkien reikien avoimuus. TÄYTÄ SAOSTUSSÄILIÖ VEDELLÄ AINA TYHJENNYKSEN JÄLKEEN! Rakentaminen imeytyskenttänä Normaalisti Moduulipuhdistaja 8 rakennetaan suodatuskenttänä, asentamalla kokoomaputkisto kentän pohjalle ja johtamalla vedet suunniteltuun purkupaikkaan. Mikäli kenttä rakennetaan imeytyskenttänä niin, että jätevesi imeytetään kentän kohdalta maahan, tulee maaperä todeta maaperätutkimuksilla imeväksi. Tällöin on pohjaveden ylimmän pinnan oltava yli 1 metrin syvyydessä imeytyskentän pohjasta.

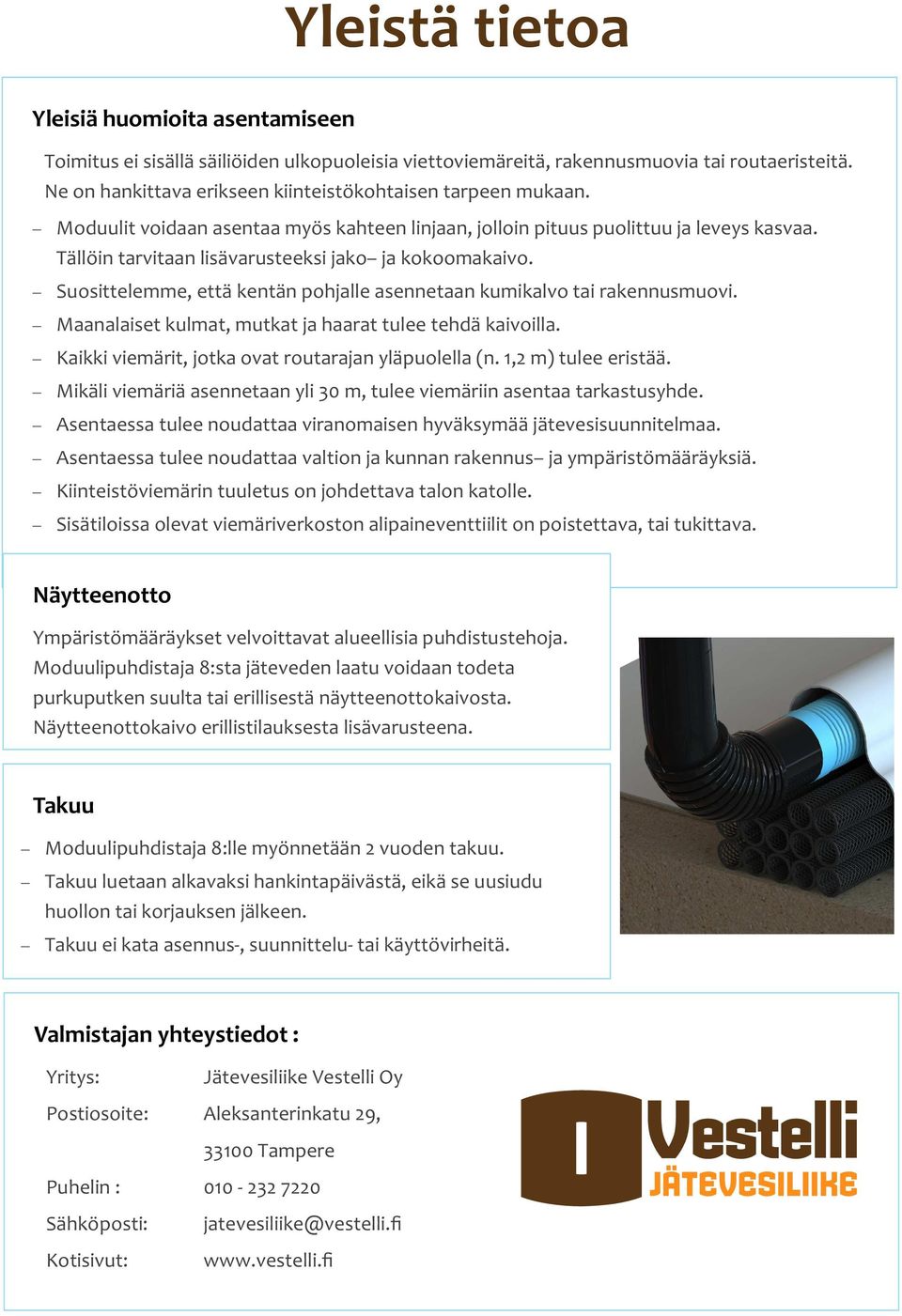

7 Yleistä tietoa Yleisiä huomioita asentamiseen Toimitus ei sisällä säiliöiden ulkopuoleisia viettoviemäreitä, rakennusmuovia tai routaeristeitä. Ne on hankittava erikseen kiinteistökohtaisen tarpeen mukaan. Moduulit voidaan asentaa myös kahteen linjaan, jolloin pituus puolittuu ja leveys kasvaa. Tällöin tarvitaan lisävarusteeksi jako ja kokoomakaivo. Suosittelemme, että kentän pohjalle asennetaan kumikalvo tai rakennusmuovi. Maanalaiset kulmat, mutkat ja haarat tulee tehdä kaivoilla. Kaikki viemärit, jotka ovat routarajan yläpuolella (n. 1,2 m) tulee eristää. Mikäli viemäriä asennetaan yli 30 m, tulee viemäriin asentaa tarkastusyhde. Asentaessa tulee noudattaa viranomaisen hyväksymää jätevesisuunnitelmaa. Asentaessa tulee noudattaa valtion ja kunnan rakennus ja ympäristömääräyksiä. Kiinteistöviemärin tuuletus on johdettava talon katolle. Sisätiloissa olevat viemäriverkoston alipaineventtiilit on poistettava, tai tukittava. Näytteenotto Ympäristömääräykset velvoittavat alueellisia puhdistustehoja. Moduulipuhdistaja 8:sta jäteveden laatu voidaan todeta purkuputken suulta tai erillisestä näytteenottokaivosta. Näytteenottokaivo erillistilauksesta lisävarusteena. Takuu Moduulipuhdistaja 8:lle myönnetään 2 vuoden takuu. Takuu luetaan alkavaksi hankintapäivästä, eikä se uusiudu huollon tai korjauksen jälkeen. Takuu ei kata asennus-, suunnittelu- tai käyttövirheitä. Valmistajan yhteystiedot : Yritys: Jätevesiliike Vestelli Oy Postiosoite: Aleksanterinkatu 29, Tampere Puhelin : Sähköposti: Kotisivut: jatevesiliike@vestelli.fi

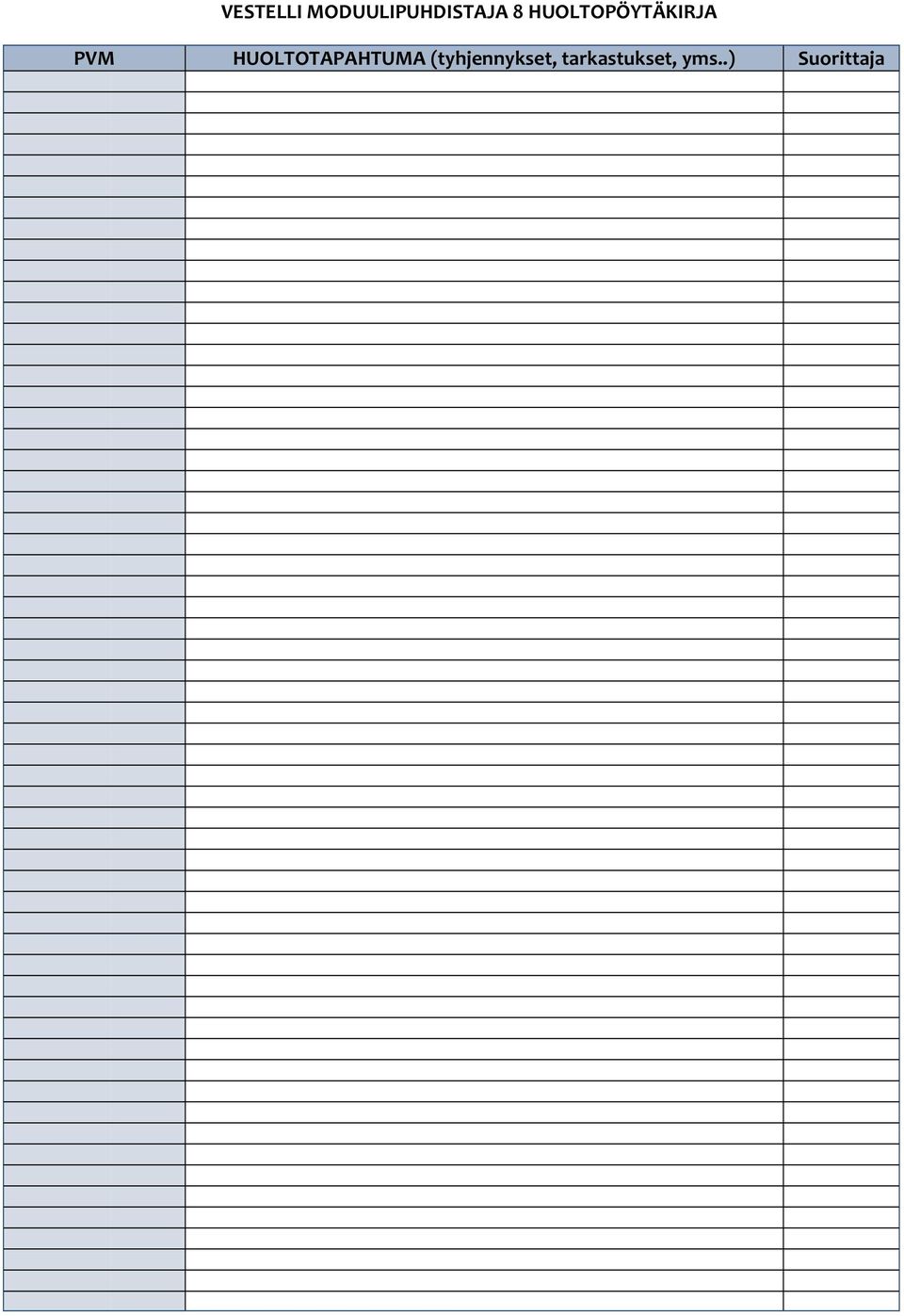

8 VESTELLI MODUULIPUHDISTAJA 8 HUOLTOPÖYTÄKIRJA PVM HUOLTOTAPAHTUMA (tyhjennykset, tarkastukset, yms..) Suorittaja
