1 Tampereen teknillinen yliopisto. Rakennustekniikan osasto. Pohja- ja maarakenteiden laboratorio. Tutkimusraportti xx Tampere University of Technology. Department of Civil Engineering. Laboratory of Foundation and Earth Structures. Research Report xx Olli Kerokoski Sillan ja maan yhteistoiminta Liikuntasaumattomien siltojen laskennallinen tarkastelu Väliraportti Tiehallinnon kotisivuilla internetissä julkaistavaksi Tampereen teknillinen yliopisto. Rakennustekniikan osasto. Pohja- ja maarakenteiden laboratorio Tampere 2005

2 ISBN xx ISSN

3 TAMPEREEN TEKNILLINEN YLIOPISTO Rakennustekniikan osasto KEROKOSKI, OLLI: Sillan ja maan yhteistoiminta. Liikuntasaumattomien siltojen laskennallinen tarkastelu Tutkimusraportti xx s., liitteet xx s. Pohja- ja maarakenteiden laboratorio Rahoittaja: Tiehallinto Huhtikuu 2005 Hakusanat: silta, liikuntasaumaton, liikepituus, päätypenger, maanpaine, jäätynyt maa, kehäsilta, paalun vaakaliike Erityyppisiä liikuntasaumattomia siltoja on Suomessa rakennettu usean vuosikymmenen aikana yhteensä lähes 1000 kappaletta. Symmetrisen ajoneuvoliikenteen sillan maksimipituus on ollut 70 m. Käynnissä olevassa kehitystyössä on päätavoitteeksi asetettu maksimipituuden kasvattaminen. Tässä osatutkimuksessa on keskitytty liikuntasaumattoman siltarakenteen rakenteellisen toiminnan ja päätypenkereen toiminnan laskennalliseen analysointiin. Maahan upotetun seinän vaakaliikkeen 2D-FE-mallin avulla tutkittiin seinän vaakaliikemaanpaine- ja kiertymä-maanpaine- yhteyttä sekä aktiivi- että passiivipaineelle ja vastaavia leikkausjännityksiä seinän pinnalla Mohr-Coulomb (MC) - ja Hardening Soil (HS) - maamalleilla. Vertailuosuudessa maanpaineita verrattiin Coulombin ja Keriselin maanpainekertoimien mukaisiin maanpaineisiin. Liikuntasaumattoman siltarakenteen päädyn liike on syklistä. Plaxis 2D-FEMlaskentaohjelmalla mallinnettiin myös päädyn toistuvaa liikettä useilla eri lähtöarvoilla. Tulosten mukaan päätypenkereessä syntyy suuria palautumattomia muodonmuutoksia. Siirtymälaatalla painumia ja maan kohoamista voidaan rajoittaa, mutta ei kokonaan estää. Toistuva vaakaliike kasvattaa päätyyn kohdistuvia maanpaineita. Vinon liikuntasaumattoman sillan toistuvan vaakaliikkeen seurauksena sillan pääty liikkuu myös poikittaiseen suuntaan, jolloin silta kiertyy keskipisteensä ympäri. Plaxis 2D-FEmallin avulla arvioitiin myös vinon sillan rasituksia ja liikkeitä toistuvien lämpötilamuutosten seurauksena. Lisäksi vinon kehäsillan toimintaa arvioitiin yksinkertaisella 3D-mallilla. VT9:llä sijaitsevasta Haavistonjoen sillasta on runsaasti taltioitua kokeellisen tutkimuksen tutkimusaineistoa. Ensimmäisessä vaiheessa silta siirtymälaattoineen mallinnettiin 2Delementtimenetelmämallilla huomioiden eri rakennusvaiheiden vaikutukset sillan rasituksiin ja muodonmuutoksiin. Perustapaus tutkittiin MC maamallilla. Vertailulaskelmat tehtiin HS maamallilla murskeen kimmomoduuleilla E murske = kpa ja E murske = kpa. Haavistonjoen silta mallinnettiin myös Abaqus- FEM -laskentaohjelmalla kolmella eri jousimallilla. Sekä suurpaalujen että päädyn jousivakiot määritettiin aluksi rakennesuunnittelijan käyttämiä periaatteita noudattaen lineaarisina jousina. Vertailuosuudessa epälineaariset jouset määritettiin sekä päädyn murskeen kimmomoduulille E murske = kpa että E murske = kpa. Erityisen pitkän sillan välituen toiminta jäätyneessä maassa mallinnettiin usean eri jousimallin avulla. Laskelmien tavoitteena oli etsiä kerroin jäätyneen maan ja sulan maan jousivakion välille. Maan sisällä vaakasuuntaan liikkuvaan paaluun eri liiketiloissa kohdistuvia kokonaisvoimia arvioitiin Plaxis 2D-FE-mallin avulla.

4 TAMPERE UNIVERSITY OF TECHNOLOGY Department of Civil Engineering KEROKOSKI, OLLI: xx Research report xx pp., appendixes xx pp. Laboratory of Foundation and Earth Structures Funding: Finnish Road Administration April 2005 Keywords: bridge, integral, jointless, expansion length, approach embankment, earth pressure, frozen soil, frame bridge, horizontal pile displacement ABSTRACT (In English) (På svenska)

5 Alkusanat Tampereen teknillisen yliopiston (TTY) pohja- ja maarakenteiden laboratoriossa on Tiehallinnon toimeksiannosta syksystä 2002 lähtien ollut käynnissä liikuntasaumattomien siltojen ominaisuuksia ja toimintaa käsittelevä tutkimusprojekti. Tutkimusprojekti on jaettu kirjallisuustutkimukseen, kokeelliseen tutkimukseen ja laskennalliseen tutkimukseen, jonka tulokset esitetään tässä julkaisussa. Tämän tutkimuksen on TTY:n pohja- ja maarakenteiden laboratoriossa tehnyt Olli Kerokoski. Tutkimuksen ohjausryhmään ovat kuuluneet DI Juhani Vähäaho, DI Matti Piispanen, RI Esko Palmu ja TkL Timo Tirkkonen Tiehallinnosta, DI Matti Manelius Tieliikelaitoksesta sekä professori Jorma Hartikainen, TkL Olli Kerokoski ja DI Anssi Laaksonen TTY:sta. Tampereella huhtikuussa 2005 Olli Kerokoski

6

7 Sisältö 1 Johdanto Seinän vaakaliikkeen aiheuttamien maanpaineiden laskenta Mallin muodostamisen periaatteet Tulokset Päätypenkereen siirtymän ja maanpaineen välisen yhteyden arviointi Päätelmät Seinän toistuvan vaakaliikkeen aiheuttamien maanpaineiden laskenta Plaxis 2D- FEM -ohjelman Hardening Soil (HS) maamalli Mallin muodostamisen periaatteet Laskennan lähtöarvot Tulokset Tutkitut vertailutapaukset ja niiden tulokset Haavistonjoen sillan ja maan ominaisuudet Sillan rakenteet ja niiden ominaisuudet Kerroksittain tiivistettävän murskeen ominaisuudet Pohjatutkimuksen tulokset ja pohjamaan ominaisuudet Haavistonjoen sillan mittaustuloksia Mittaustulokset tammikuussa Mittaustulokset helmikuussa 2004 välillä Päätyjen siirtymät ja kiertymät Päädyn sisäiset jännitykset Pilarin yläpään jännitykset Haavistonjoen sillan 2D- elementtimalli Mallin muodostamisen periaatteet Tulokset ja vertailu mittaustuloksiin Vertailulaskelmat Yhteenveto Haavistonjoen sillan analysointi 3D-mallilla lineaarisilla jousilla Mallin muodostamisen periaatteet Tulokset ja vertailu mittaustuloksiin Lasketut teräsputkipaalun jännitysmuutokset päädyssä T4 kohdassa 5 tasolla lll Lasketut teräsputkipaalun jännitysmuutokset päädyssä T4 kohdassa 2 tasolla ll Maanpaineet päätyä vasten Haavistonjoen sillan analysointi 3D-mallilla epälineaarisilla jousilla pohjatutkimustietojen perusteella Mallin muodostamisen periaatteet Pohjatutkimuksen ja suunnitteluohjeen mukaiset paalujen alustaluvut ja sivuvastuksen ääriarvot Pohjatutkimuksen ja laboratoriokokeiden mittaustulosten mukaiset paalujen alustaluvut ja sivuvastuksen ääriarvot Päätypenger D-FEM -laskennan lähtöarvojen vertailu... 83

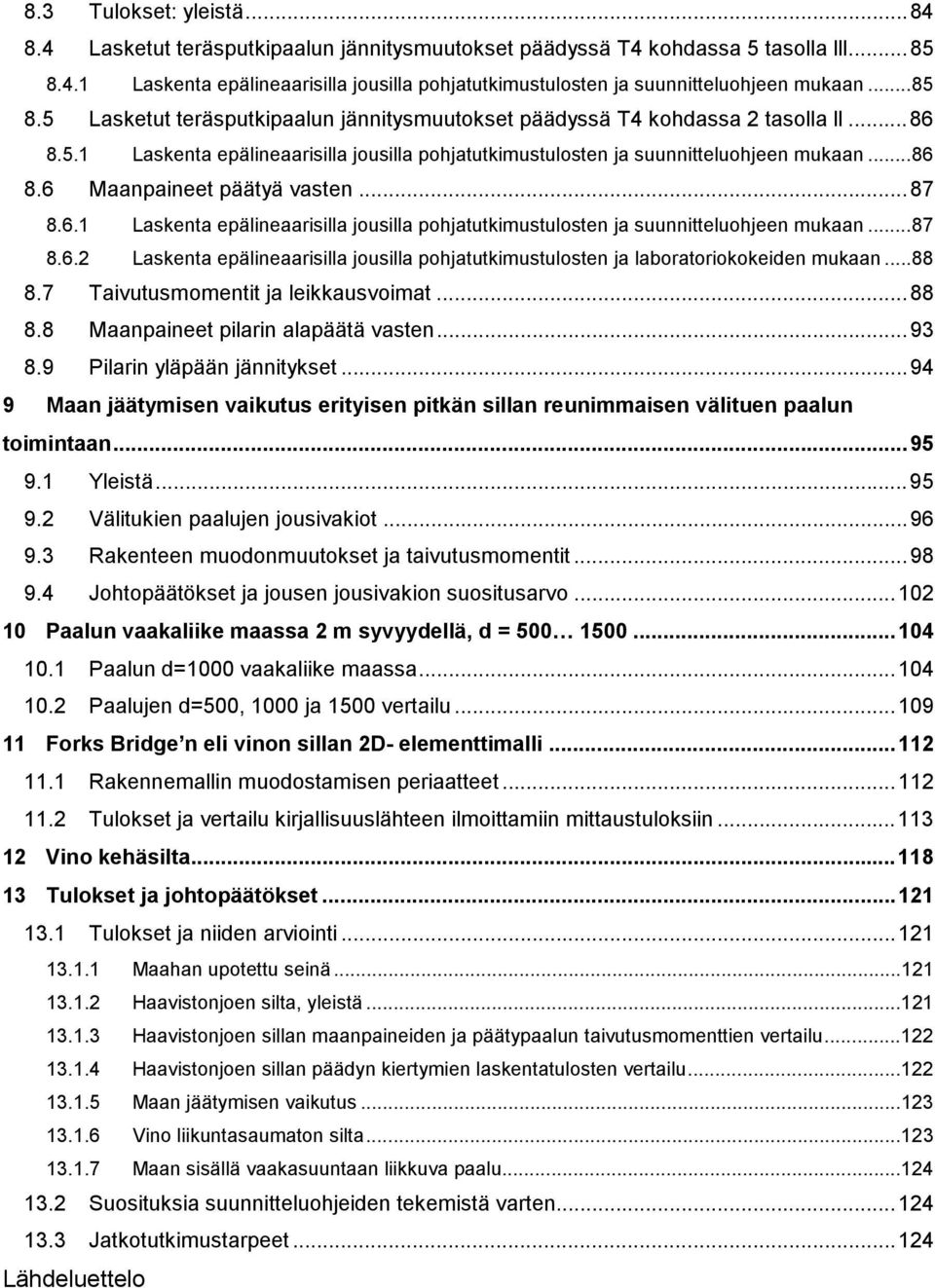

8 8.3 Tulokset: yleistä Lasketut teräsputkipaalun jännitysmuutokset päädyssä T4 kohdassa 5 tasolla lll Laskenta epälineaarisilla jousilla pohjatutkimustulosten ja suunnitteluohjeen mukaan Lasketut teräsputkipaalun jännitysmuutokset päädyssä T4 kohdassa 2 tasolla ll Laskenta epälineaarisilla jousilla pohjatutkimustulosten ja suunnitteluohjeen mukaan Maanpaineet päätyä vasten Laskenta epälineaarisilla jousilla pohjatutkimustulosten ja suunnitteluohjeen mukaan Laskenta epälineaarisilla jousilla pohjatutkimustulosten ja laboratoriokokeiden mukaan Taivutusmomentit ja leikkausvoimat Maanpaineet pilarin alapäätä vasten Pilarin yläpään jännitykset Maan jäätymisen vaikutus erityisen pitkän sillan reunimmaisen välituen paalun toimintaan Yleistä Välitukien paalujen jousivakiot Rakenteen muodonmuutokset ja taivutusmomentit Johtopäätökset ja jousen jousivakion suositusarvo Paalun vaakaliike maassa 2 m syvyydellä, d = Paalun d=1000 vaakaliike maassa Paalujen d=500, 1000 ja 1500 vertailu Forks Bridge n eli vinon sillan 2D- elementtimalli Rakennemallin muodostamisen periaatteet Tulokset ja vertailu kirjallisuuslähteen ilmoittamiin mittaustuloksiin Vino kehäsilta Tulokset ja johtopäätökset Tulokset ja niiden arviointi Maahan upotettu seinä Haavistonjoen silta, yleistä Haavistonjoen sillan maanpaineiden ja päätypaalun taivutusmomenttien vertailu Haavistonjoen sillan päädyn kiertymien laskentatulosten vertailu Maan jäätymisen vaikutus Vino liikuntasaumaton silta Maan sisällä vaakasuuntaan liikkuva paalu Suosituksia suunnitteluohjeiden tekemistä varten Jatkotutkimustarpeet Lähdeluettelo

9 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 1 1 Johdanto Liikuntasaumattoman sillan kansi ja päätytuet muodostavat yhtenäisen rakenteen, joka liittyy kiinteästi sillan päätypenkereisiin. Suomalaisten sillansuunnittelun täydentävien ohjeiden (2001) mukaan silloissa, joissa sillan päällysrakenteen pää liikkuu penkereessä, saa liikepituus liikuntakeskiöstä penkereeseen olla ajoneuvoliikenteen sillassa enintään 35 m ja kevyen liikenteen sillassa enintään 45 m. Liikuntasaumattomat sillat ovat yleensä kokonaistaloudellisempia verrattuna tavanomaisiin siltoihin, koska niissä on vähemmän paaluja ja paalut ovat pystysuuntaisia eikä niissä käytetä laakereita eikä liikuntasaumaelimiä. Lisäetuja ovat yksinkertaiset ja nopeat rakennusmenetelmät, suuri lujuusreservi, hyvä kapasiteetti ottaa vastaan seismisiä kuormituksia sekä esteettisyys. Tässä tutkimuksessa syvennetään tietoja liikuntasaumattomien siltojen toiminnasta eri laskentamenetelmien avulla ja keskitytään nimenomaan Suomen olosuhteita vastaaviin ilmasto-olosuhteisiin ja pohjasuhteisiin eli suuriin lämpötilavaihteluihin sekä jäätyneen maan käyttäytymiseen vaakapaineen alaisena. Työkaluina laskennassa käytetään lähinnä Tampereen teknillisen yliopiston pohja- ja maarakenteiden laboratorion käytössä olevia FEM -laskentaohjelmia. Tutkimustyön muissa osakokonaisuuksissa rasituksia ja siirtymiä arvioidaan lisäksi sekä kirjallisuustutkimuksen että kokeellisen tutkimuksen keinoin. Tulokset on kirjoitettu erillisiin tutkimusraportteihin. Anssi Laaksonen (2004) on tehnyt diplomityön tutkimuksen kokeellisesta osuudesta Haavistonjoen sillan osalta ja kirjoittaa tutkimusraportin Tekemäjärvenojan ratasillan kokeellisesta tutkimuksesta. Rautatiesillan ja maan yhteistoiminnasta kirjoitetaan lisäksi kirjallisuustutkimusraportti, laskennallisen tutkimuksen raportti ja suunnitteluohje.

10 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 2 2 Seinän vaakaliikkeen aiheuttamien maanpaineiden laskenta 2.1 Mallin muodostamisen periaatteet Plaxis 2D -ohjelmalla laskettiin jatkuvan, maan sisään rakennetun seinän vaakasuuntaisten liikkeiden aiheuttamat vaakasuuntaiset maanpaineet 2-ulotteisella mallilla. Liikkeet olivat sekä 2,5 m korkean, jäykän seinän vaakaliikkeitä että kiertymiä seinän alapään ympäri. Rakennemalli on esitetty kuvassa 2.1. Mallin kokonaispituus oli 40 m ja syvyys 15 m. Pohjaveden pinta oli määritetty 15 m syvyydelle eli mallin pohjalle. Kuva 2.1 Vaakasuuntaan maan sisällä liikkuvan seinän rakennemalli. Vaakaliikkeen 10 mm aiheuttamat siirtymät on kerrottu 50-kertaisiksi. Mallissa ei normaalitapauksessa käytetty varsinaisia seinäelementtejä lainkaan. Näiden sijasta seinä mallinnettiin maan pakotettuna vaakaliikkeenä. Interface- elementit lisättiin kuvitellun seinän molempiin pintoihin ja myös sen alapuolelle maan sisään noin 500 mm matkalle. Interface-elementtien avulla selvitettiin esimerkiksi pakkoliikettä vastaan kohtisuorat jännitykset maassa eli maanpaineet sekä maan leikkausjännitykset kuvitteellisen seinän pinnalla. Maamallina oli normaalisti Mohr-Coulombin (MC) maamalli. Lopuksi tehtiin muutama vertailulaskelma Hardening soil- eli HS- maamallilla. Mohr-Coulombin maamalli Maamateriaalin ominaisuudet on esitetty taulukossa 2.1. Ψ on dilataatiokulma. R inter - kerroin ilmaisee seinän ja maan välisen kitkakulman tangentin tanφ i suuruuden suhteessa maan sisäisen kitkakulman tangenttiin tanφ. Taulukko 2.1 Maamateriaalin ominaisuudet. MC-maamalli. Materiaalin Tyyppi γ unsat γ sat ν E ref c ref φ ψ (psi) R inter nimi [kn/m 3 ] [kn/m 3 ] [ - ] [kn/m 2 ] [kn/m 2 ] [ ] [ ] [ - ] sora avoin , ,5 Leikkausmoduuli G ref = kn/m 2 Kokoonpuristuvuusmoduuli E oed = kn/m 2

11 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 3 Rakennusmateriaalin tiheyden, tilavuuspainon sekä lujuus- ja muodonmuutosominaisuuksien ominaisarvoja on esitetty ohjeen Teiden pohjarakenteiden suunnitteluperusteet (2001) liitteessä 6: Maapenkereet (Mr, Hk, Sr): ρ s = 2,65 tn/m 3, γ = kn/m 3, γ = kn/m 3, E d = MN/m 2, φ = , c = 0. Avoimen tilan kimmomoduuli E d, tiivistettynä rakenteessa, riippuu käytettävästä materiaalista ja tiiveydestä. Kitkakulman ja koheesion arvot (φ ja c) edustavat vakavuusanalyyseissä käytettävää arvoa. Ohjeen mukaisesti materiaalille, jonka tiheys on 21 kn/m 3, on valittu kimmomoduuli E d = 80 MN/m 2 ja kitkakulma φ = 38. Elementteinä maan mallintamisessa käytettiin 15-solmuisia tasovenymä- eli plain strainelementtejä taulukon 2.2 mukaisesti. Taulukko 2.2 Maa- ja interface-elementit ja niiden lukumäärä mallissa Tyyppi Elementtityyppi Integroinnin tyyppi Elementtien lukumäärä Maa 15-solmuinen kolmioelementti 12-point Gauss 319 Interface 5-solmuinen elementti 4-point Newton-Cotes 10

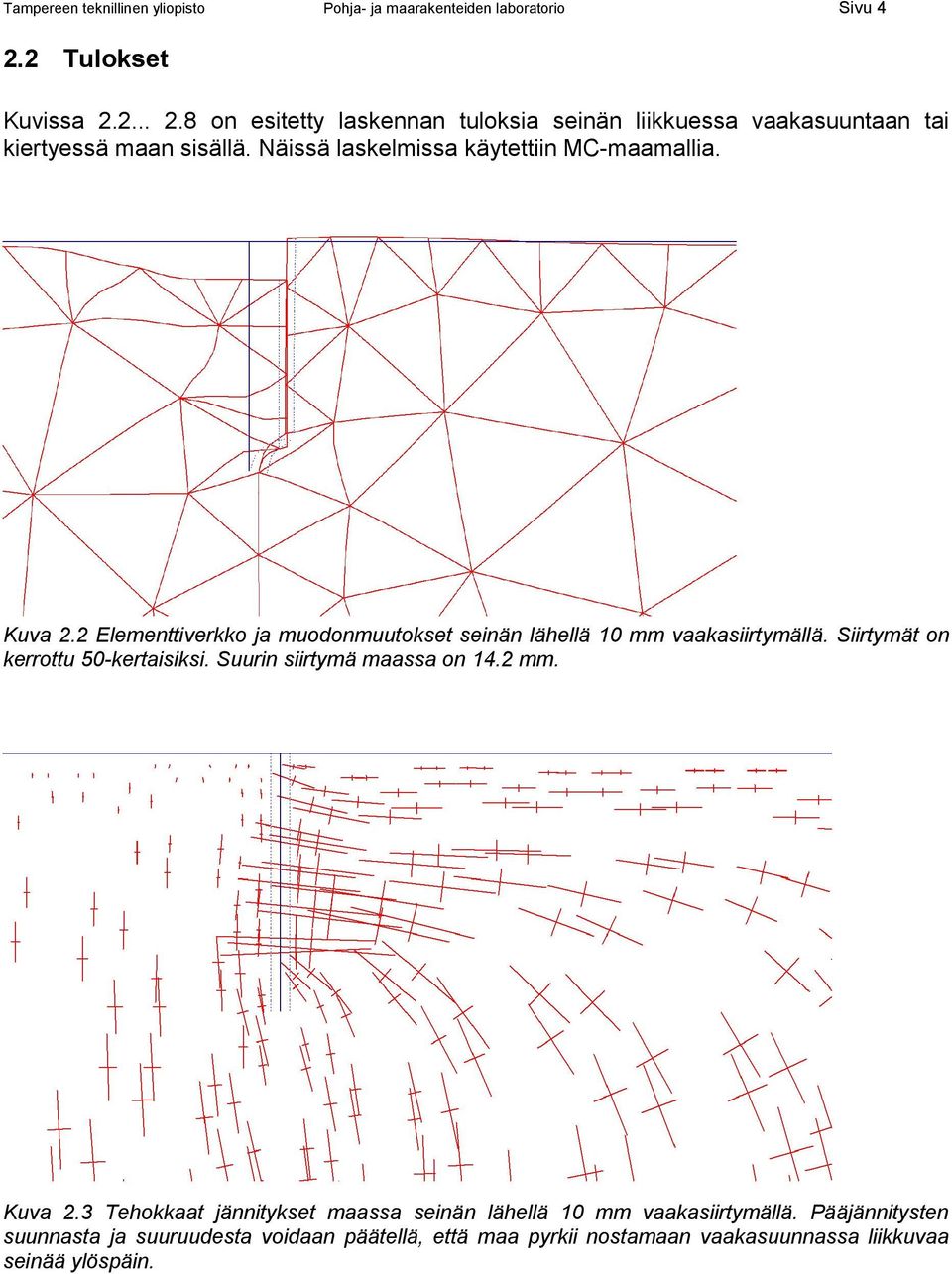

12 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu Tulokset Kuvissa on esitetty laskennan tuloksia seinän liikkuessa vaakasuuntaan tai kiertyessä maan sisällä. Näissä laskelmissa käytettiin MC-maamallia. Kuva 2.2 Elementtiverkko ja muodonmuutokset seinän lähellä 10 mm vaakasiirtymällä. Siirtymät on kerrottu 50-kertaisiksi. Suurin siirtymä maassa on 14.2 mm. Kuva 2.3 Tehokkaat jännitykset maassa seinän lähellä 10 mm vaakasiirtymällä. Pääjännitysten suunnasta ja suuruudesta voidaan päätellä, että maa pyrkii nostamaan vaakasuunnassa liikkuvaa seinää ylöspäin.

13 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 5 Passiivipaine eri vaakaliikkeen arvoilla 15,5 15 Korkeusasema [m] (+15 = maan pinta; +12,5 = seinän alapää) 14, , , Maanpaine [kpa] Vaakaliike 2 mm Vaakaliike 5 mm Vaakaliike 8 mm Vaakaliike 10 mm Vaakaliike 20 mm Vaakaliike 30 mm Vaakaliike 50 mm Vaakaliike 70 mm Vaakaliike 100 mm Kuva 2.4 Maanpaineet seinää vasten seinän liikkuessa vaakasuoraan maata vasten 12 Passiivipaine eri vaakaliikkeen ja kiertymän arvoilla, kiertymä on toteutettu yläpään vaakaliikkeenä 15,5 Korkeusasema [m] (+15 = maan pinta; +12,5 = seinän alapää) 15 14, , , Maanpaine [kpa] Vaakaliike 8 mm Vaakaliike 10 mm Vaakaliike 20 mm Vaakaliike 50 mm Kiertymä 8 mm Kiertymä 10 mm Kiertymä 20 mm Kiertymä 46 mm = max Kuva 2.5 Maanpaineiden vertailu seinän liikkuessa vaakasuoraan maata vasten tai kiertyessä alapäänsä ympäri. Maksimimaanpaineen kohta sijaitsi syvyydellä ((0,8 1,4)m/2,5m)*H = 0,32 0, 56*H seinän yläpään vaakaliikkeillä 8 mm 46 mm eli kiertymän suuruuden vaihdellessa.

14 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 6 Korkeusasema [m] (+15 = maan pinta; +12,5 = seinän alapää) 15, , , , Maanpaine [kpa] Maanpaine Leikkausjännitys Kuva 2.6 Passiivinen maanpaine seinän liikkuessa vaakasuoraan 10 mm pengertä kohden ja sitä vastaava leikkausjännitys Korkeusasema [m] (+15 = maan pinta; +12,5 = seinän alapää) 15, , , , Maanpaine [kpa] Aktiivinen maanpaine-fem Leikkausjännitys-FEM Aktiivinen maanpaine-kerisel Kuva 2.7 Aktiivinen maanpaine seinän liikkuessa vaakasuoraan 10 mm poispäin penkereestä ja sitä vastaava leikkausjännitys. Suhteellinen leikkausjännitys koko seinän korkeudella oli 1 eli suurin mahdollinen. Leikkausjännityshuiput ovat tasoilla, joissa on samanaikaisesti suurin maanpaine, kun seinä liikkuu maasta poispäin. Kuvaan on lisätty Keriselin ja Absin maanpainekerrointaulukon seinäkitkakulmalla 21,3 (kerroin 0,23) laskettu aktiivinen maanpaine seinän liikkuessa maata vasten.

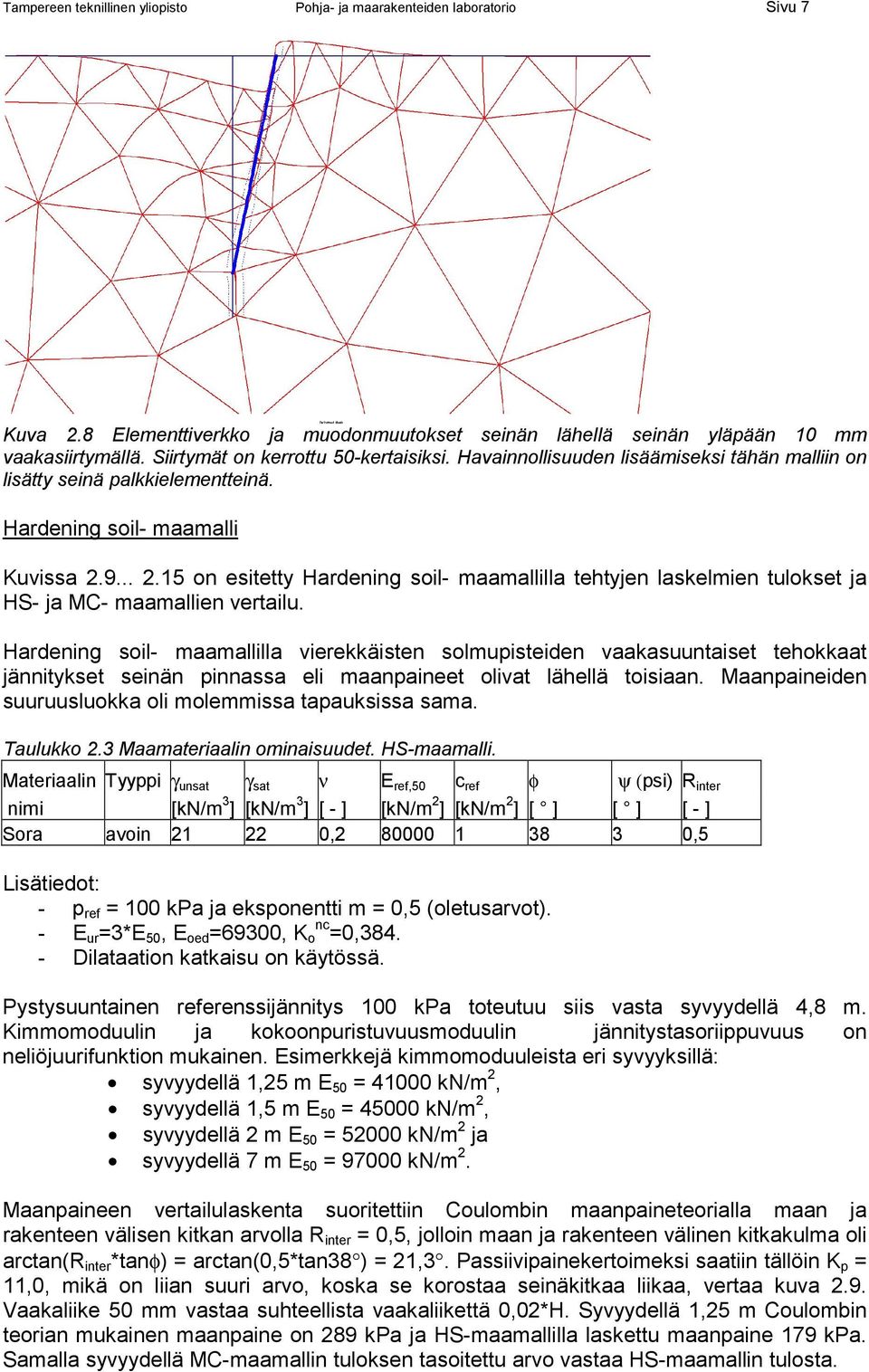

15 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 7 Kuva 2.8 Elementtiverkko ja muodonmuutokset seinän lähellä seinän yläpään 10 mm vaakasiirtymällä. Siirtymät on kerrottu 50-kertaisiksi. Havainnollisuuden lisäämiseksi tähän malliin on lisätty seinä palkkielementteinä. Hardening soil- maamalli Kuvissa on esitetty Hardening soil- maamallilla tehtyjen laskelmien tulokset ja HS- ja MC- maamallien vertailu. Hardening soil- maamallilla vierekkäisten solmupisteiden vaakasuuntaiset tehokkaat jännitykset seinän pinnassa eli maanpaineet olivat lähellä toisiaan. Maanpaineiden suuruusluokka oli molemmissa tapauksissa sama. Taulukko 2.3 Maamateriaalin ominaisuudet. HS-maamalli. Materiaalin Tyyppi γ unsat γ sat ν E ref,50 c ref φ ψ (psi) R inter nimi [kn/m 3 ] [kn/m 3 ] [ - ] [kn/m 2 ] [kn/m 2 ] [ ] [ ] [ - ] Sora avoin , ,5 Lisätiedot: - p ref = 100 kpa ja eksponentti m = 0,5 (oletusarvot). - E ur =3*E 50, E oed =69300, K o nc =0, Dilataation katkaisu on käytössä. Pystysuuntainen referenssijännitys 100 kpa toteutuu siis vasta syvyydellä 4,8 m. Kimmomoduulin ja kokoonpuristuvuusmoduulin jännitystasoriippuvuus on neliöjuurifunktion mukainen. Esimerkkejä kimmomoduuleista eri syvyyksillä: syvyydellä 1,25 m E 50 = kn/m 2, syvyydellä 1,5 m E 50 = kn/m 2, syvyydellä 2 m E 50 = kn/m 2 ja syvyydellä 7 m E 50 = kn/m 2. Maanpaineen vertailulaskenta suoritettiin Coulombin maanpaineteorialla maan ja rakenteen välisen kitkan arvolla R inter = 0,5, jolloin maan ja rakenteen välinen kitkakulma oli arctan(r inter *tanφ) = arctan(0,5*tan38 ) = 21,3. Passiivipainekertoimeksi saatiin tällöin K p = 11,0, mikä on liian suuri arvo, koska se korostaa seinäkitkaa liikaa, vertaa kuva 2.9. Vaakaliike 50 mm vastaa suhteellista vaakaliikettä 0,02*H. Syvyydellä 1,25 m Coulombin teorian mukainen maanpaine on 289 kpa ja HS-maamallilla laskettu maanpaine 179 kpa. Samalla syvyydellä MC-maamallin tuloksen tasoitettu arvo vastaa HS-maamallin tulosta.

16 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 8 15, ,5 Korkeusasema z [m] 14 13, , Maanpaine [kpa] Maanpaine HS Maanpaine MC Coulomb Kerisel Kuva 2.9 Hardening soil- ja Mohr-Coulomb- maamalleilla 50 mm vaakaliikkeellä sekä Coulombin maanpaineteorialla että Keriselin ja Absin maanpainekerrointaulukon seinäkitkakulmalla 21,3 lasketut maanpaineet seinän liikkuessa maata vasten. 15,5 15 Korkeusasema [m] 14, , , Leikkausjännitys HS Leikkausjännitys MC Kuva 2.10 Hardening soil- ja Mohr-Coulomb- maamalleilla 50 mm vaakaliikkeellä lasketut leikkausjännitykset seinän liikkuessa maata vasten. Kuvista 2.11 ja 2.12 voidaan havaita murtopinnan muoto maan sisällä. Seinämän alapään kohdalta alkava murtopinta kaareutuu maan pinnan suuntaan. Liikkeessä olevan maakiilan jälkeen maassa syntyvät muodonmuutokset ovat hyvin pieniä.

17 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 9 Kuva 2.11 Leikkausmuodonmuutokset 50 mm vaakaliikkeestä Hardening soil- maamallilla laskettuna. Kuva 2.12 Siirtymien inkrementit 50 mm vaakaliikkeestä Hardening soil- maamallilla laskettuna. Suurin inkrementti eli siirtymän lisäys laskennan loppuvaiheessa oli 0,3 mm. Laskenta suoritettiin myös pienellä maan ja rakenteen välisen kitkan arvolla R inter = 0,1, jolloin maan ja rakenteen välinen kitkakulma oli arctan(r inter *tanφ) = arctan(0,1*tan38 ) = 4,5. Näin pienellä kitkalla Plaxis-ohjelman saavuttama vaakasiirtymä oli suurimmillaan vain 41 mm. Maanpaineen maksimi 10 mm vaakaliikkeellä oli 106 kn/m 2, joka oli selvästi pienempi kuin suuremmalla kitkalla laskettuna, katso kuvat 2.9 ja 2.13.

18 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 10 Kuva 2.13 Laskenta pienellä maan ja rakenteen välisen kitkan arvolla Rinter = 0,1. Aktiivinen ja passiivinen maanpaine. Vaakasiirtymä 10 mm. MC-maamalli. Alaosa interface-elementeistä oli maan sisällä. 2.3 Päätypenkereen siirtymän ja maanpaineen välisen yhteyden arviointi Sillan päädyn siirtymä, kun maanpaine on puolet passiivipaineesta, on Koskisen väitöskirjan mukaan (Koskinen 1997): y 0,5p = 0,5*p p /k s = 0,5*p p /(E d /H), jossa p p = passiivipaineen keskiarvo koko seinän korkeudella, E d = päätypenkereen täyttömaan kimmomoduuli, H = sillan päädyn korkeus, kun kyseessä on matalapäätyinen liikuntasaumaton silta, k s = päädyn vaakasuuntainen alustaluku. Tämän FEM -ohjelmalla tehdyn seinän maanpaine- ja siirtymälaskelman tulosten mukaan voidaan arvioida laskentalausekkeen oikeellisuutta. Kun seinän korkeus on 2,5 m, on FEM -laskelmassa saatu kuvan 2.14 ja taulukon 2.4 mukaiset maanpaineen ja vaakasiirtymän väliset yhteydet syvyyksillä 1,25 m ja 2 m. Kuvaajan mukaan maanpaine on 0,8 -kertainen passiivinen maanpaine tai enemmän vasta vaakasiirtymällä 30 mm eli suhteellisella vaakasiirtymällä 0,012*H. 350 Laskettu maanpaine [kpa] Vaakaliike [mm] Syvyys 1,25 m Syvyys 2 m Kuva 2.14 Vaakaliikkeen ja maanpaineen välinen yhteys eri syvyyksillä 2,5 m korkean seinän pinnalla.

19 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 11 Syvyydellä 2 m maksimipaine σ h = 300 kpa vastaa maanpainekerrointa K = 7,1, kun σ v = 42 kpa. Mohr-Coulombin maamallilla tehdyssä laskelmassa käytettiin kimmomoduulille arvoa E ref = kpa Mallin muodostamisen periaatteet -kappaleen mukaisesti. Taulukko 2.4 Vaakaliikkeen ja maanpaineen välinen yhteys 2 m syvyydellä 2,5 m korkean seinän pinnalla. Laskettu maanpaine [kpa] Vaakaliike δ [mm] Suhteellinen vaakaliike δ/h , , , , , ,002 Suhteellinen vaakaliike δ/h = 0,002 vastaa Pohjarakennusohjeet 2004:n mukaista passiivisen maanpaineen kehittymiseksi tarvittavaa siirtymää tiiviillä hiekalla. Tässä FEM - laskelmassa maanpaine kasvoi noin 2,6 -kertaiseksi maanpaineeseen 115 kpa verrattuna, joten todellinen vaakaliike on selvästi suunnitteluohjeissa esitettyä suurempi. Laskentatapa 1: Tarkastellaan syvyyttä z = 1,25 m eli korkeuden puoliväliä MC-maamallilla Vaakasiirtymä, kun maanpaine on puolet maksimista, lasketaan tarkasteltavan lausekkeen avulla seuraavasti: y 0,5p =0,5*p p /(E d /H) = 0,5 * 192kPa * 2,5m / 80000kPa 0,003 m = 3 mm. Siirtymää δ = 3 mm vastaava maanpaine on 44 kpa eli 23 % maksimimaanpaineesta 192 kpa, joka vastaa 70 mm vaakasiirtymää ja 50 % maanpaineesta 88 kpa, joka vastaa 6,9 mm siirtymää. FEM -laskelmassa puolta maksimipainetta vastaava siirtymä oli 7,8 mm, joka on siis suurempi kuin tarkasteltavalla lausekkeella laskettu siirtymä 3 mm. Laskentatapa 2: Tarkastellaan syvyyttä z = 1,25 m MC-maamallilla paaluanalogian avulla Paalujen alustalukukerroin n h voidaan laskea avoimen tilan kimmomoduulin E d avulla (Tiehallinto 1999c): n h = α * E d / z, jossa α = 0,74 (Terzaghi) tai α = 1,0 (Poulos) ja z = syvyys. Paalujen alustaluvuksi saadaan tällöin k s = n h * z / d = α * (E d / z) * (z / d) = α * E d / d, jossa E d on kitkamaille jännitystilariippuvainen eli riippuu tutkittavasta syvyydestä ja d = päädyn korkeus eli pienempi mitta. k s = α * E d / d = (0,74 1,0) * kn/m 2 / 2,5 m = kn/m 3 y 0,5p = 0,5*p p /k s = 0,5 * 192kPa / ( ) kn/m 3 4,1 3 mm. Laskentalausekkeen tarkistuslaskennan yhteenveto Vertailulaskelma pitänee tehdä tarkastellen maanpaineen keskiarvoa, joka tässä tapauksessa vastasi noin syvyyttä z = 1,25 m. Tarkasteltaessa 0,5 -kertaista passiivipainetta vastaavaa maanpainetta, FEM -mallilla lasketut vastaavat siirtymät olivat tutkituissa tapauksissa suuremmat kuin tarkasteltavalla

20 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 12 lausekkeella lasketut. Laskennallinen maksimimaanpaine tavoitettiin vasta hyvin suurella siirtymätasolla. Vertailulaskelmassa on käytetty päädyn maatäytön alustalukuna k s = E d /H. Parempi tulos saataisiin pienemmällä alustaluvulla k s = 0,83 * E d /H tai k s = 0,74 * E d /H, joita molempia on kirjallisuudessa käytetty paalujen vaakasuuntaisena alustalukuna. Levään ja matalaan siltapäätyyn sekä vaakasuuntaan liikkuvaan paaluun voidaan soveltaa samaa laskentalauseketta keskimääräiselle maanpaineelle, sillä päädyn yläreunalla on nollamaanpaine ja alareunalla, jossa on jatkuvuus maakerrosten suhteen, on noin 2- kertainen maanpaine keskimääräiseen maanpaineeseen verrattuna. Kuvassa 2.15 on esitetty suoraan Plaxis 2D -ohjelmiston Curve -ohjelmalla tulostettu vaakasiirtymä - seinän kokonaisvaakavoima kuvaaja. Vertailukuvaaja on laskettu HSmaamallilla arvoilla E ref = kpa ja p ref = 15 kpa. Kuvaaja vastaa hyvin aiemmin MCmaamallilla laskettua kuvaajaa. Kuva 2.15 Pisteen x=12m ja y=14,53m vaakasiirtymä - seinän kokonaisvaakavoima yhteys. Keskimääräinen maanpaine on (vaakavoima P x )/(seinän korkeus H)= P x /2,5m. Keskimääräinen maanpaine suurimmillaan on täten noin 200 kpa. 2.4 Päätelmät Seinän liikkuessa maan sisällä vaakasuuntaan maanpaine kasvaa vaakaliikkeen kasvaessa miltei lineaarisesti noin 15 mm liikkeeseen asti. Liikkeen kasvaessa 20 millimetristä 100 millimetriin maanpaine seinän puolivälin yläpuolella ei juurikaan kasva. Seinän alaosalla maanpaine kasvaa tällöin noin (300 kpa kpa) / 225 kpa eli noin 1,33-kertaiseksi. Suuri vaakaliike aiheuttaa maahan suuria, pääosin palautumattomia muodonmuutoksia. Vaikka rakenteet kestävät maanpaineen aiheuttamat rasitukset, päätelmät sallitun vaakaliikkeen suuruudesta pitää tehdä maarakenteen toiminnan perusteella, kun kyseessä on esimerkiksi sillan päätypenger. Seinän puolivälin yläpuolella seinän kiertyminen aiheuttaa hieman suuremman maanpaineen kuin vastaava seinän vaakasuuntainen liike. Seinän alimmassa kolmanneksessa maanpaine on selvästi vaakaliikkeen aiheuttamaa maanpainetta pienempi. Aivan seinän alapäässä maanpaine seinän kiertyessä on merkityksettömän pieni.

21 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 13 Haavistonjoen sillan mittaustulosten ja niitä vastaavien FEM-laskelmien perusteella voidaan päätellä, että todellisessa liikuntasaumattoman sillan päädyssä päädyn alapään vaakaliike on noin puolet yläpään vaakaliikkeestä. Tällöin maanpaineiden voidaan arvioida olevan vaakasuuntaisen liikkeen laskelmien tulosten ja kiertymälaskelmien tulosten puolivälissä, kun tarkastelussa ei huomioida siirtymälaatan vaikutusta maanpaineisiin. Passiivisesta maanpaineesta noin 80 % syntyy vaakasiirtymällä 30 mm eli suhteellisella vaakasiirtymällä 0,012*H. Täysi passiivinen maanpaine syntyy vasta paljon tämän jälkeen. Seinän puolivälin tasolla eli syvyydellä 1,25 m maan pinnasta pystypaine maassa on 1,25 m * 21 kn/m 3 = 26,25 kn/m 2. Vastaavalla korkeustasolla eli korkeudella 13,75 m vaakaliike-maanpaine -kuvaajasta voidaan lukea keskimääräiseksi maanpaineeksi 180 kn/m 2 vaakaliikkeillä 30 mm mm. FEM-laskelmien mukainen maanpainekerroin on täten 180 / 26,25 = 7. Keriselin maanpainekerrointaulukoiden avulla maanpainekertoimeksi arvoilla φ = 38 ja δ = 21,3 saadaan 8, mikä vastaa laskettua arvoa hyvin (Craig 1997). Coulombin maanpaineteorian mukaisilla lausekkeilla maanpainekertoimeksi saadaan 11 arvoilla φ = 38 ja δ = 21,3. Lisäksi Coulombin maanpaineteoriassa maanpaine tulkitaan jakautuvaksi kolmion muotoisena seinän alareunaan asti. FEM-laskelmien mukaan maanpaine jakautuu kuitenkin tasaisemmin ja on erityisesti seinän alareunassa selvästi Coulombin teorialla ja suurehkolla seinäkitkalla laskettua pienempi.

22 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 14 3 Seinän toistuvan vaakaliikkeen aiheuttamien maanpaineiden laskenta 3.1 Plaxis 2D- FEM -ohjelman Hardening Soil (HS) maamalli Kuvassa 3.1 on esitetty Hardening Soil maamallin jännitys-muodonmuutos-yhteys sekä moduuli E ur. Alaindeksi ur viittaa englanninkielisiin termeihin unloading reloading. Kuvassa 3.2 esitetään moduulin E oed ref kokeellinen määritys. Kuva 3.1 Hyperbolinen jännitys-muodonmuutos-yhteys standardissa avoimessa kolmiaksiaalikokeessa. Kuvaan on merkitty 0,5 * murtoa vastaavan moduulin E 50 lisäksi myös palautus- uudelleenkuormitus -tilannetta vastaava moduuli E ur. Yleensä q f = 0,9 * q a. Kuva 3.2 Ödometrikokeen jännitys-muodonmuutos-yhteyden perusteella pystyjännityksellä -σ 1 = p ref määriteltävä moduuli E oed ref. Moduuleitten E 50 ja E oed jännitystasoriippuvuus on kuvattu seuraavilla lausekkeilla: E 50 = E 50 ref * ((c*cosφ -σ' 3 sinφ) / (c*cosφ + p ref sinφ)) m, joka sievenee muotoon E 50 = E 50 ref * (-σ' 3 / p ref ) m, kun koheesio c=0. E oed = E oed ref * (σ 1 / p ref ) m Muun muassa suomalaisissa teräsputkipaaluohjeissa on esitetty yhteys ödometrikokeessa määriteltävän maan kokoonpuristuvuusmoduulin, jota Suomessa yleensä merkitään

23 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 15 tunnuksella M, ja avoimen tilan kimmomoduulin E d, välille: E d = ß * M. Esimerkiksi hiekalle kerroin ß = 0,83-0,95 Poissonin vakion vaihdellessa vastaavasti välillä 0,25-0, Mallin muodostamisen periaatteet Plaxis 2D -ohjelmalla laskettiin jatkuvan, maan sisään rakennetun seinän vaakasuuntaisten toistuvien liikkeiden aiheuttamat maanpaineet, leikkausjännitykset ja kumuloituneet muodonmuutokset 2-ulotteisella mallilla. Siirtymät olivat 2,5 m korkean jäykän seinän vaakaliikkeitä. Pakotettujen siirtymien suuruudet: vaakasiirtymä täytenä siirtymän toistona ± 15 mm. Jokaisen toiston puolivälissä laskenta pysäytettiin vaakasiirtymän arvoon 0 mm vaakasiirtymä täytenä siirtymän toistona ± 15 mm suoraan ääriarvosta ääriarvoon. Vaakaliike +15 mm vastaa symmetrisen, 120 m pitkän sillan 25 C lämpötilaeron aiheuttamaa päädyn yläreunan esteetöntä vaakaliikettä. Rakennemalli on esitetty kuvissa 3.3 ja 3.4. Mallin kokonaispituus oli 40 m ja syvyys 15 m. Pohjaveden pinta oli määritetty 15 m syvyydelle eli mallin pohjalle. Kuva 3.3 Vaakasuuntaan maan sisällä liikkuvan seinän ensimmäisen vaakaliikkeen suunta.

24 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 16 Kuva 3.4 Vaakasuuntaan maan sisällä liikkuvan seinän rakennemalli. Interface-elementit seinän molemmin puolin. Kolmio-elementtiverkko on tiheä tutkittavan seinän läheisyydessä. Maamallina oli Hardening soil- eli HS -maamalli. 3.3 Laskennan lähtöarvot Laskennan perustapauksen lähtöarvot on esitetty taulukoissa Taulukko 3.1 Maan elementtityyppi ja solmujen lukumäärä Model Element Plane strain 15-Noded

25 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 17 Taulukko 3.2 Maan ominaisuudet perustapauksessa Hardening Soil Sora-HS Type Drained γ unsat [kn/m³] 23,00 γ sat [kn/m³] 23,50 k x [m/day] 1,000 k y [m/day] 1,000 e init [-] 0,30 e min [-] 0,28 e max [-] 0,40 c k [-] 1E15 ref E 50 [kn/m²] 71300,00 ref E oed [kn/m²] 69705,58 power (m) [-] 0,50 c ref [kn/m²] 1,00 ϕ [ ] 45,00 ψ [ ] 10,00 ref E ur [kn/m²] ,00 (nu) ν ur [-] 0,200 p ref [kn/m²] 100,00 c increment [kn/m²] 0,00 y ref [m] 0,00 R f [-] 0,90 T strength [kn/m²] 0,00 R inter [-] 0,70 δ inter [m] 0,00 Interface Neutral permeability Perustapauksessa kimmomoduuli E ur ref = 4 * E 50 ref kuormituksen vähentyessä ja uudelleen kohdistuessa tiettyyn maakerrokseen. Suositus kertoimeksi näiden kahden moduulin välillä manuaalissa (Plaxis 2002) on E ur ref = 3 * E 50 ref. Taulukko 3.3 Seinän ominaisuudet. M p ja N p tarkoittavat taivutusmomentin ja normaalivoiman maksimiarvoja poikkileikkauksen plastisoituessa. No. Identification EA EI w ν Mp Np [kn/m] [knm²/m] [kn/m/m] [-] [knm/m] [kn/m] 1 Seina 1,2E10 9E7 0,10 0,15 1E15 1E15 Laskennassa käytettiin dilataation katkaisua todella suuren maan tilavuuden kasvun estämiseksi. Perustapauksessa valittujen huokoisuuksien ero e max - e init oli suuri. Taulukoiden 3.4 ja 3.6 mukaan alun perin hyvin tiiviille maakerrokselle käytettiin perustapauksessa laskennassa liian suurta alkutilan huokosluvun arvoa e init.

26 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 18 Taulukko 3.4 Maan ominaisuudet, kun kuivatilavuuspaino on 23 kn/m 3 ja tilavuuspaino on 23,5 kn/m 3 eli kun huokosluku on 0,13. Tilavuus [m 3 ] Til.paino [kn/m 3 ] Paino [kn] Ilma 0, Vesi 0,25 9,81 2,5 Kiinteä 3, Seos 4,35 ρ 102,5 Tilavuuspaino γ 23,5 kn/m 3 Kuivatilavuuspaino γ d 23,0 kn/m 3 Vesipitoisuus w 2,5 % Huokoisuus n 11,6 % Huokosluku e 0,13 Kyllästysaste S r 50,3 % Taulukko 3.5 Maan ominaisuudet, kun huokosluku on 0,4. Tilavuus [m 3 ] Til.paino [kn/m 3 ] Paino [kn] Ilma 1, Vesi 0,25 9,81 2,5 Kiinteä 3, Seos 5,40 ρ 102,5 Tilavuuspaino γ 19,0 kn/m 3 Kuivatilavuuspaino γ d 18,5 kn/m 3 Vesipitoisuus w 2,5 % Huokoisuus n 28,8 % Huokosluku e 0,40 Kyllästysaste S r 16,4 % Taulukko 3.6 Maan ominaisuudet, kun huokosluku on 0,18. Tilavuus [m 3 ] Til.paino [kn/m 3 ] Paino [kn] Ilma 0, Vesi 0,25 9,81 2,5 Kiinteä 3, Seos 4,55 ρ 102,5 Tilavuuspaino γ 22,5 kn/m 3 Kuivatilavuuspaino γ d 22,0 kn/m 3 Vesipitoisuus w 2,5 % Huokoisuus n 15,4 % Huokosluku e 0,18 Kyllästysaste S r 36,4 %

27 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu Tulokset Laskennan tulokset on esitetty pääasiassa kuvissa ja vastaavissa kuvateksteissä. Kuva 3.5 Maahan upotettuun seinään kohdistuvat maanpaineet 1. vaakaliikkeen jälkeen. Suurin arvo on 272 kn/m 2. Perustapaus. Kuva 3.6 Maahan upotettuun seinään kohdistuvat maanpaineet 12. vaakaliikkeen jälkeen. Suurin arvo on 599 kn/m 2. Perustapaus.

28 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 20 Kuva 3.7 Maahan upotetun seinän 12. vaakaliike. Leikkausjännitykset. Suurin arvo on 155 kn/m 2. Katkoviiva kuvaa leikkausjännityksen raja-arvoa, joka siis tavoitetaan koko seinän korkeudella seinän liikkuessa vasemmalta oikealle. Perustapaus. Kuva 3.8 Maan sisäiset leikkausjännitykset maahan upotetun seinän 12. vaakaliikkeen jälkeen. Ääriarvo on 209 kpa. Perustapaus.

29 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 21 Kuva 3.9 Plastisoituneet solmupisteet maahan upotetun seinän 1. vaakaliikkeen jälkeen. Perustapaus. Kuva 3.10 Plastisoituneet solmupisteet maahan upotetun seinän 12. vaakaliikkeen jälkeen. Perustapaus. Punainen neliö: Mohr-Coulomb point, Valkoinen neliö väritettynä: Tension cut-off point, Turkoosi neliö tähdellä: Cap ja hardening point, Sininen neliö ristillä: Cap point, Vihreä neliö rastilla: Hardening point.

30 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu Tutkitut vertailutapaukset ja niiden tulokset Taulukossa 3.7 on esitetty tutkittujen 8 erilaisen tapauksen toisistaan poikkeavat lähtöarvot sekä maan pinnan suurin nousu ja painuma ±15 mm vaakasiirtymän 12. toiston jälkeen. Taulukko 3.7 Tutkitut tapaukset sekä maan pinnan painuma seinän vieressä ja nousu muutaman metrin päässä Tapaus Dilataatiokulma Huokosluvut Maan pinnan painuma Huom ψ (psi) [aste] e init [mm] e max [mm] E ur / E 50 Nousu [mm] Painuma [mm] Perustapaus 10 0,3 0, Tapaus ,13 0, Tapaus ,13 0, Tapaus 4 5 0,13 0, Tapaus ,13 0, Tapaus ,13 0, Tapaus ,13 0, * Tapaus ,13 0, ** Tapaus ,13 0, *** * Lisätty siirtymälaatta konsolin päälle ** Lisätty siirtymälaatta sidottuna nivelisesti konsoliin. Nousukohta siirt.laatan ulkoreunassa *** Vaakaliike seinän alareunassa vain ± 7 mm Palautumattomat muodonmuutokset maassa seinän molemmilla puolilla olivat suuret 12 vaakaliiketoiston jälkeen. Tehdyn vertailun perusteella merkittävin tekijä pysyvien muodonmuutosten suhteen oli moduulin E ur suuruus, erityisesti sen pienentäminen oletusarvosta E ur =3*E 50, vertaa tapaus 5. Dilataatiokulmalla ja dilataation katkaisun määrittävällä huokoslukujen erolla e init - e max oli yllättävän pieni merkitys. Tapaus 9 mallintaa tyypillistä paalutettua liikuntasaumattoman sillan päätyä, jossa päädyn alareunan vaakaliike on vain noin puolet yläreunan vaakaliikkeestä. Tällöin syvempien maakerrosten muodonmuutostaso jää selvästi alhaisemmaksi ja seurauksena ovat vain pienet palautumattomat muodonmuutokset. Tapausten olennaisimmat tulokset 12 vaakaliiketoiston jälkeen on esitetty kuvissa Kuva 3.11 Maahan upotetun seinän viereisten maakerrosten muodonmuutokset 10-kertaisina 12. vaakaliikkeen jälkeen. Suurin siirtymä on 169 mm. Tapaus 6.

31 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 23 Kuva 3.12 Maahan upotetun seinän viereisten maakerrosten liikkeet 2-kertaisina 12. vaakaliikkeen jälkeen. Suurin siirtymä on 169 mm. Tapaus 6. Kuva 3.13 Maahan upotetun seinän viereisten maakerrosten siirtymälisäykset eli inkrementit 12. vaakaliikkeen FEM-laskennan loppuvaiheessa. Suurin inkrementti oli 0,12 mm. Kuvasta on havaittavissa maahan muodostuneet kolmion muotoiset vyöhykkeet. Tapaus 6.

32 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 24 Kuva 3.14 Maahan upotetun seinän viereisten maakerrosten liikkeet 10-kertaisina pelkästä vaakaliikkeestä -15 mm => +15 mm eli 12. vaakaliike. Suurin siirtymä on 31 mm. Tapaus 6. Kuva 3.15 Maahan upotetun seinän viereisten maakerrosten tehokkaat jännitykset 12. vaakaliikkeen jälkeen. Suurin jännitys on 855 kpa. Tapaus 6. Kuva 3.16 Maahan upotettuun seinään kohdistuvat maanpaineet 12. vaakaliikkeen jälkeen. Suurin maanpaine on 614 kpa. Huom.: aktiivipuolen maanpaineet ovat hyvin pienet. Tapaus 6.

33 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 25 Kuva 3.17 Leikkausjännitykset maahan upotetun seinän pinnalla 12. vaakaliikkeen jälkeen. Suurin leikkausjännitys on 193 kpa. Huom.: aktiivipuolen leikkausjännitykset ovat hyvin pienet. Tapaus 6. Kuva 3.18 Maahan upotetun seinän viereisten maakerrosten tilavuusmuodonmuutokset 12. vaakaliikkeen jälkeen. Suurin tilavuusmuodonmuutos on +29%. Sekä aktiivi- että passiivimaanpaineen liukupinnat ovat havaittavissa. Näistä aktiivipuolen kumulatiivinen siirtymä on merkityksellisempi. Tapaus 6.

34 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 26 Kuva 3.19 Maahan upotetun seinän viereisten maakerrosten leikkausmuodonmuutokset 12. vaakaliikkeen jälkeen. Suurin leikkausmuodonmuutos on +76%. Tapaus 6. Tilavuus- ja leikkausmuodonmuutoksista on selvästi nähtävissä maan sisäiset murtopinnat sekä aktiivi- että passiivipaineen vaikutuksesta. Fx [kn/m] 1,e ,02 0 0,02 0,04 0,06 Ux [m] Kuva 3.20 Kohdan x=12,380m ja y=13,140m x-suunnan siirtymän ja seinään kohdistuvan x-suunnan kokonaisvoiman yhteys laskennan 12 vaiheen eri ajankohtina. Ääritilanteessa seinään kohdistuu 878 kn voima ja maassa 0,38 m päässä seinästä ja syvyydellä 1,86 m on 58 mm siirtymä. Voimaa 878 kn vastaava keskimääräinen maanpaine on 351 kn/m 2. Tapaus 6. Toistuvassa vaakaliikkeessä olevaan seinään kohdistuva kokonaisvoima kasvoi eniten ensimmäisten viiden toiston aikana. Viimeisten seitsemän toiston aikana kokonaisvoima ei enää juurikaan kasvanut eli maanpaineen vaakasuuntainen resultantti pysyi vakiona, vaikka pysyvät muodonmuutokset koko ajan kasvoivat.

35 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 27 Seinän palautuessa täyden edestakaisen toistoliikkeen jälkeen alkuperäiselle paikalleen, olivat maanpaineet seinän liiketilan puolella suuremmat kuin lepotilan maanpaineet ja vastakkaisella puolella hyvin pienet. Tarkasteltua kohtaa ylempänä eli erityisesti syvyydellä 0 1,2 m palautumattomat vaakasuuntaiset muodonmuutokset olivat selvästi edellä esitettyä pienemmät. Esimerkiksi syvyydellä 1,06 m ja 0,3 m päässä seinästä vaakaliike on ±14 mm eli vaakaliike palautuu täysin jokaisen vaakaliiketoiston jälkeen. Syvyydellä 0,15 m ja 0,33 m päässä seinästä vaakaliike on mm eli tarkasteltava piste siirtyy hieman seinään päin. Kuva 3.21 Maahan upotetun seinän viereisten maakerrosten muodonmuutokset 10-kertaisina 12. vaakaliikkeen jälkeen. Suurin siirtymä on 185 mm. Siirtymälaattaa ei kiinnitetty seinään. Tapaus 7. Siirtymälaatta pienensi seinän viereisiä painumia selvästi. Kiinnittämätön siirtymälaatta erkani jokaisella siirtymätoistolla seinästä, vertaa tapaus 7. Samanaikaisesti se kohosi ylöspäin. Se kuitenkin pienensi maan pinnalla havaittavia muodonmuutoksia. Kuva 3.22 Maahan upotetun seinän viereisten maakerrosten muodonmuutokset 10-kertaisina 12. vaakaliikkeen jälkeen. Suurin siirtymä on 160 mm. Siirtymälaatta on kiinnitetty nivelisesti seinään. Tapaus 8. Nivelisesti kiinnitetty siirtymälaatta kiertyi kiinnityskohtansa ympäri siten, että sen ulkoreuna kohosi selvästi ylöspäin, vertaa tapaus 8.

36 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 28 Tapausta, jossa mallinnetaan vaarnatappikiinnitystä ja jossa siirtymälaatta on kiinnitetty vain sivuttaisen siirtymän suhteen, ei pystytä tällä ohjelmistolla mallintamaan.

37 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 29 4 Haavistonjoen sillan ja maan ominaisuudet 4.1 Sillan rakenteet ja niiden ominaisuudet Sillan rakenteet ja mallin muodostamisen periaatteet Haavistonjoen sillan valokuva ja päämitat on esitetty kuvassa 4.1 ja 4.2. Sekä pilareita että paaluja on kaksi rinnakkain. Kuva 4.1 Haavistonjoen silta valokuvattuna heti valmistumisen jälkeen Kuva 4.2 Haavistonjoen silta sivulta katsottuna. Oriveden puoleinen pääty on nimetty tueksi T1 ja Jyväskylän puoleinen pääty tueksi T4.

38 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 30 Kuva 4.3 Haavistonjoen sillan todellinen ja Abaqus-laskelmissa käytetty poikkileikkaus Abaqus-laskelmissa käytetyssä kansilaatan poikkileikkauksessa pinta-ala säilytetään todellisen poikkileikkauksen mukaisena kuvan 4.3 mukaan, jolloin jäyhyysmomentti pienenee suhteessa 0,396 m 4 / 0,545 m 4 eli noin 0,73-kertaiseksi. Sillan betonirakenteet ovat jännittämättömiä rakenteita. Tällöin esimerkiksi kannen halkeilu pienentää sen jäykkyyttä oleellisesti, joten laskelmissa ei poikkileikkauksen taivutusjäykkyyttä ole syytä kasvattaa. Sillan kaikissa paikalla valetuissa teräsbetonirakenteissa betonin lujuusluokka on K40-2. Betonin kimmomoduuli E c on täten MN/m 2 eli kn/m 2. Liittorakenteet - kirjan (BY26, 1988) mukaan laskien teräsputkipilarin betonisen sisäosan kimmomoduuli olisi noin MN/m 2. Tutkimuksessa on kuitenkin käytetty korkeampaa kimmomoduulin arvoa myös putkipaalun betonivalulle yhtenäisyyden vuoksi ja koska mitatut jännitystasot ovat pieniä. Teräsputkipaalun taivutusjäykkyys EI yht liittorakenneohjeiden mukaan laskettuna olisi noin 0,84 -kertainen tässä laskettuun verrattuna. Teräsbetonirakenteet mallinnetaan halkeilemattomina betonirakenteina. Kansilaatta Todellisen poikkileikkauksen keskipiste on mm eli noin 500 mm laatan alapinnasta ylöspäin, mikä määrittää laattaelementtien korkeusaseman. Todellisen poikkileikkauksen mukaan laskien saadaan keskimääräiseksi laatan paksuudeksi: A c /B = 7, m 2 / 11,6 m = 0,6623 m. I c = 0,5457 m 4 /11,6m = 0,0470 m 4 /m g k = A c * 25 kn/m 3 = 16,56 kn/ m 2 E c = MN/m 2 = kn/m 2 (K40-2) E c * A c = kn/m E c * I c = knm 2 /m Päätytuki Korkeus H pääty = 2400 mm (pystysuunta) Paksuus D pääty = 1200 mm (sillan pituussuunta) A c = 1,2 m 2 /m I c = 0,144 m 4 /m g k = A c * 25 kn/m 3 = 30 kn/ m 2 E c = kn/m 2 (K40-2) E c * A c = kn/m E c * I c = knm 2 /m

39 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 31 Päädyn teräsputkipaalu (paalua ja sillan leveyden puolikasta eli 5,75 m kohden). Kahden rinnakkaisen paalun välinen etäisyys on 5 m. Koko on 711 * 14,2 mm, jossa 711 mm on betonitäytteisen teräsputken ulkohalkaisija d ja 14,2 mm on teräsputken ainevahvuus t. A c = 0, m 2 A s = 0, m 2 A r = 0,000314*8 = 0, m 2 I c = 0,0107 m 4 I s = 0, m 4 I r = 0, m 4 g k = A c * 25 kn/m 3 + As * 7,85 kn/m 3 = 3,77 kn/m Jaetaan 5,75 m:llä => 0,656 kn/m/m (Plaxis 2D-laskelma) E c = kn/m 2 (K40-2) E s = E r = kn/m 2 E c * A c = knm/m E s * A s = knm/m E r * A r = knm/m EA (yht) = knm/m Jaetaan 5,75 m:llä => kn/m (Plaxis 2D) E c * I c = knm 2 E s * I s = knm 2 E r * I r = knm 2 EI yht = knm 2 Jaetaan 5,75 m:llä => knm 2 /m (Plaxis 2D) (EI yht = E c I c + E s I s + E r I r ) Kun EI yht jaetaan betonin kimmomoduulilla E c, saadaan kokonaisjäyhyysmomentiksi I yht = 0,0238 m 4. Vastaavalla tavalla kokonaispinta-alaksi saadaan A yht = 0,6044 m 2. Välituen paalu mallinnettiin myös käyttäen yllämääriteltyjä poikkileikkaussuureita, koska raudoituksen merkitys halkeamattoman poikkileikkauksen ominaisuuksiin on pieni. TTY:ssä on tutkittu betonoidun teräsputkipaalun toimintaa liittorakenteena kuormituskokein ja FEM- laskelmin (Koskinen 1997). Tulosten mukaan teräksen ja betonin välisen kontaktipinnan leikkausjännityksen arvona rakenteellisessa suunnittelussa saa käyttää arvoa τ = 0,4 MPa, jota myös EuroCode suosittelee. Pilari Kahden rinnakkaisen pilarin välinen etäisyys on 5 m. Halkaisija φ = 1 m, pinta-ala A = 0, m 2 ja jäyhyysmomentti I = 0,0491 m 4 g k = A c * 25 kn/m 3 = 19,6 kn/m Jaetaan 5,75 m:llä => 3,41 kn/m/m (Plaxis 2D) EA = knm/m Jaetaan 5,75 m:llä => kn/m (Plaxis 2D) EI = kNm 2 Jaetaan 5,75 m:llä => knm 2 /m (Plaxis 2D) Siirtymälaatta H = 300 mm (pystysuuntaan) (B = 1000 mm ) A c = 0,3 m 2 /m I c = 0,00225 m 4 /m g k = A c * 25 kn/m 3 = 7,5 kn/ m 2 E c = kn/m 2 (K40-2) E c * A c = kn/m E c * I c = knm 2 /m 4.2 Kerroksittain tiivistettävän murskeen ominaisuudet Ominaisuudet yleensä Tyypillisen, hyvin tiivistetyn murskeen ominaisuudet Tiehallinnon sillansuunnittelun pohjarakennusohjeen mukaan ovat: γ = 21 kn/m 3 φ = 45 0 ν = 0,35

40 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 32 m = 1200 β = 0,5 Avoimen tilan muodonmuutosmoduuli E d = kpa (Pohjanrakennusohjeet sillansuunnittelussa, taulukko 2, kitkakulman 45 0 mukaan) Muodonmuutosmoduulin laskenta Janbun yhtälöllä moduuliluvun perusteella eri pystyjännityksen arvoilla Janbun yhtälö: E = a*m*σ 0 *(σ v /σ 0 ) 1-β, jossa σ 0 = vertailujännitys = 100 kpa ja a = (1-ν -2ν 2 )/(1-ν) = 0,623, kun ν = 0,35 (RIL157-1 kaava 33c / RIL 1985). Kun ν = 0,35 ja β = 0,5, voidaan Janbun yhtälö sieventää muotoon: E = 6,23 * m * σ v Maan kimmomoduulin E arvot σ v :n funktiona on esitetty taulukossa 4.1 ja kuvassa 4.4. Syvyydellä 2,5 m päätypenkereessä pystyjännitys maassa on σ v = 54 kpa. Taulukko 4.1 Maan kimmomoduuli pystyjännityksen funktiona (RIL 1985) z [m] σ v [kpa] E [kpa] Lähtöarvot γ φ ν 0, m β 0, E [kpa] Pystyjännitys σv [kpa] Kuva 4.4 Maan kimmomoduuli pystyjännityksen funktiona (RIL 1985)

41 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 33 Vertailu taulukkoarvoon Saksankielisessä, von Soosin laatimassa taulukossa on esitetty normalisoidut ödometrikokeessa määritetyt jäykkyydet eri maamateriaaleille. Esimerkiksi hiekkaiselle ja silttiselle soralle esitetään seuraavan lausekkeen mukaista arvoa: E s = v e *σ at *(σ/σ at ) We = 1200*100*(42/100) 0,5 kpa = kpa, jossa σ = 2 m * 21 kn/m 3 syvyydellä z = 2 m. σ at = referenssijännitys. v e ja w e ovat taulukosta luettavia materiaaliarvoja. Siirtymälaatan alla olevan täyttömaan kimmomoduuli sillan pohjoispäässä levykuormituskokeista Kahden kokeen keskiarvot: E 1 = ( )/2 = 167 MPa = kpa E 2 = ( )/2 = 402 MPa = kpa E 1 / E 2 = 2,4. Talonrakennuksen maarakenteet - kirjan (RIL ) mukaan suhteen E 1 / E 2 pitää olla pienempi tai yhtä suuri kuin 2,2 päällysrakenteen kantavassa kerroksessa. Suurempi arvo suhdeluvulle kuitenkin sallitaan, jos E 1 > 50% * E 2,vaadittu = 0,5 * kpa = kpa, joka toteutuu moninkertaisesti. Staattiset ja sykliset kolmiaksiaalikokeet Näytteiden rakeisuuskäyrät on esitetty kuvassa % RAEKOKO (mm) Kuva 4.5 Haavistonjoen sillan maanäytteiden rakeisuuskäyrät. Rakeisuus on määritetty näytteen keskikohdalta. Yhtenäinen viiva: 358_1. Katkoviiva: 358_2. Näytteen 358_1 ominaisuudet: Tiivistys w=3,5%, 120 sekuntia Irtotiheys 2,242 => kuivairtotiheys 2,166 g/cm 3 Kokeen lopussa w=3,4 % => kuivairtotiheys = 2,168 g/cm 3 Koeohjelma: - Esikuormitus - SHRP, palautuvat muodonmuutokset

42 Tampereen teknillinen yliopisto Pohja- ja maarakenteiden laboratorio Sivu 34 - Staattinen moniportainen kolmiaksiaalikoe Näytteen 358_2 ominaisuudet: Tiivistys w = 4%, 120 sekuntia Irtotiheys 2,273 => kuivairtotiheys 2,185 g/cm 3 Kokeen lopussa w=3,2 % => kuivairtotiheys = 2,202 g/cm 3 Kokeen aikana kumi vuosi vähän ja staattisen kokeen jälkeen näytteellä testattiin viikon verran ohjausta. Koeohjelma: - Ei esikuormitusta - SHRP, palautuvat muodonmuutokset - Pitkät pulssin kuormitukset - I ; sellipaine 50 kpa ja deviatorinen jännitys 200 kpa - II; sellipaine 50 kpa ja deviatorinen jännitys 300 kpa - Staattinen moniportainen kolmiaksiaalikoe Kuvien mukaan saadaan Haavistonjoen sillan päädyn murskeen kimmomoduuliksi hyvin tiivistetyistä näytteistä taulukoiden mukaiset arvot. Aksiaalinen puristusjännitys, kpa ,25 0,5 0,75 1 1,25 Aksiaalinen muodonmuutos, % Kuva 4.6 Orivedellä sijaitsevan Haavistonjoen sillan Jämsän puoleisen eli Siltapenger I -tapauksen pengertäytön staattisen kolmiaksialikokeen tulokset. Sellipaineet olivat 15, 30, 60, 100 ja 150 kpa.
