Schöck Isokorb liitososien käyttöohje Eurokoodi 2

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Schöck Isokorb liitososien käyttöohje Eurokoodi 2"

Transkriptio

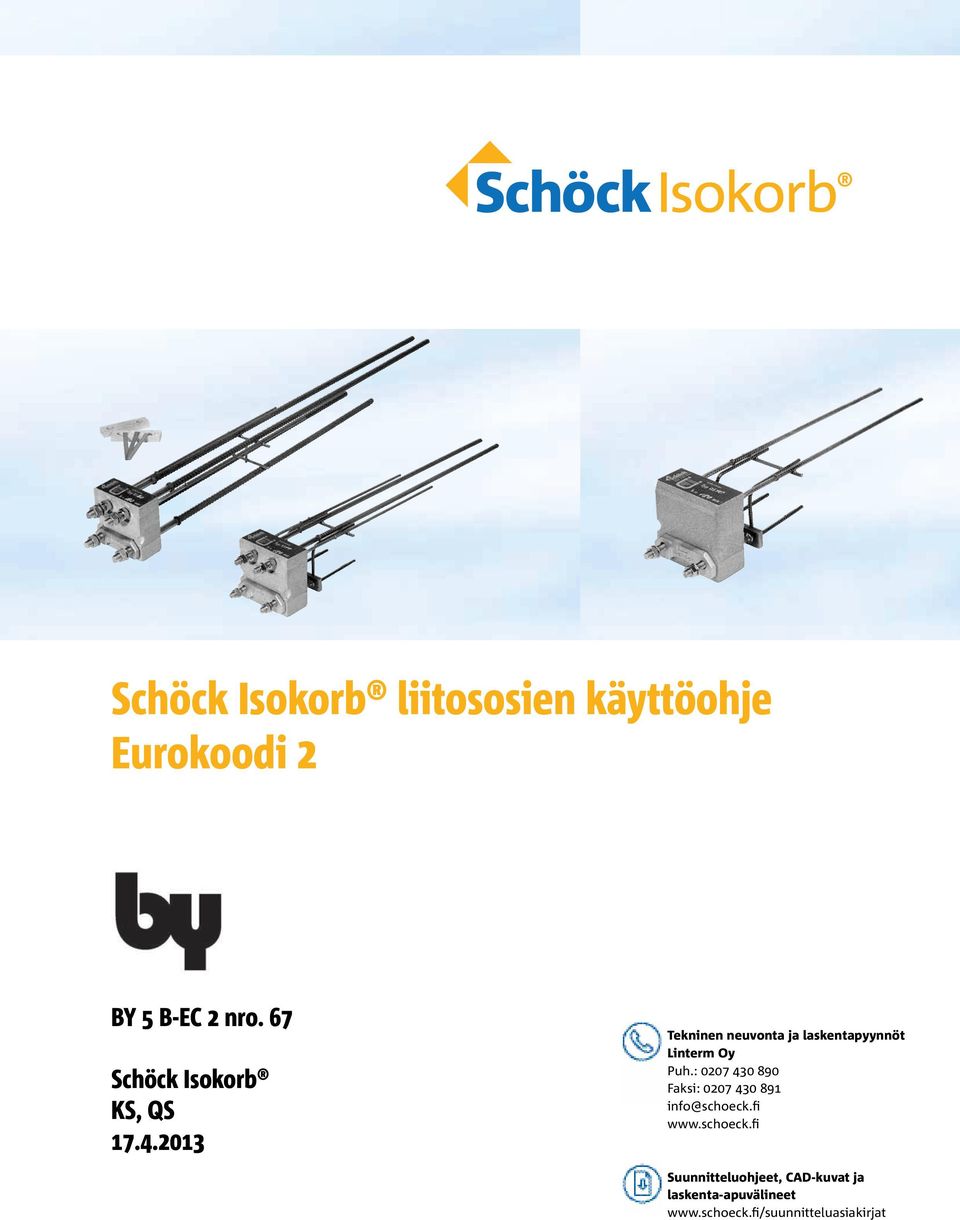

1 Schöck Isokorb liitososien käyttöohje Eurokoodi 2 BY 5 B-EC 2 nro. 67 Schöck Isokorb KS, QS Tekninen neuvonta ja laskentapyynnöt Linterm Oy Puh.: Faksi: Suunnitteluohjeet, CAD-kuvat ja laskenta-apuvälineet

2 2

3 Sisältö Sivu Schöck Isokorb KS ja QS 1. Materiaali/Korroosiosuojaus/Palosuojaus/Merkinnätt 5 Schöck Isokorb KS 2. Esimerkkejä liitososan käytöstä Mitat Kestävyystaulukot Ylöspäin suuntautuvat kuormat/taipuma/liikuntasaumat/asennustoleranssit Mitoitusesimerkki Pienimmät sallitut reunaetäisyydet Piirustuksia Työmaalla asennettava raudoitus Liitososaan liittyvä raudoitus Ulokkeen asennus ja mutterien kiristysmomentit 19 Schöck Isokorb QS 12. Esimerkkejä liitososan käytöstä Mitat Projektiot / Työmaalla asennettava päätylevy / Työmaalla tehtävä raudoitus Kestävyystaulukot / Liikuntasaumavälit / Asennustoleranssit / Mutterien kiristysmomentit 25 Schöck Isokorb KS ja QS 16. Rakenne-esimerkkejä KS ja QS 26 3

4 Schöck Isokorb Käyttöselosteet Schöck Isokorb KS ja QS ovat hyväksytty Betoniyhdistys ry:n puolesta käytettäväksi kantavissa rakenteissa Eurokoodi 2 normien mukaisesti BY käyttöselosteen numerolla 5 B EC2 xx. Nämä käyttöselosteet ovat ladattavissa sivuilta 4

5 Schöck Isokorb KS ja QS 1. Materiaali/Korroosiosuojaus/Palosuojaus/Merkinnät Schöck Isokorb KS- ja QS materiaalit Betonin vähimmäislujuus C25/30 Liitososan betoniteräs B500B, f yk = 500 N/mm 2, SFS Liittyvien rakenteiden betoniteräs A500HW, SFS 1215, tai B500K, SFS 1257, f yk = 500 N/mm 2. Vetotangot (X2CrNiMN22-5-3), (X6CrNiMoTi ), f yk = 500 N/mm 2, EN Tankojen kierteitys kylmämuovattu DIN 13 mukaan. Toleranssi DIN 13-20: 6g. Leikkaustangot BSt 500 NR ( (X2CrNiN23-4)), EN10088, f yk = 500 N/mm 2. Leikkausvoimalaatta Puristuslatta ja puristustanko Mutterit (X2CrNiN23-4), f yk = 700 N/mm 2, (X5CrNiMo ), (X2CrNiMo ), (X2CrNiMoN22-5-3) tai (X6CrNiMoTi ), f yk = 500 N/mm 2, EN (X2CrNiN23-4), f yk = 700 N/mm 2, (X5CrNiMo ), (X2CrNiMo ), (X2CrNiMoN22-5-3) tai (X6CrNiMoTi ), f yk = 500 N/mm 2, EN Kierteet DIN 13, kylmämuovattu DIN EN ISO 4032 mukaan. Lujuusluokka A4-70. Eristemateriaali Polystyreeni (BASF Neopor ), λ = 0,031 W/(mK) EN Korroosionsuojaus Schöck Isokorb KS- ja QS-osissa käytetään ruostumattomia teräksiä, joiden materiaalinumerot ovat , , , ja Näin ollen KS-osien korroosiokestävyys on vastaava kuin tyypillisillä Mo-Cr-Ni austeniittisilla ruostumattomilla teräksillä. Teräksen kloridikorroosionkestävyys uimahalliympäristössä ja vastaavassa on tarkasteltava erikseen. Palosuojaus Rakennesuunnittelija suunnittelee liitoksen palosuojauksen tarvittaessa voimassa olevien palosuojausmääräysten mukaisesti. Merkinnät Osissa ja suunnitelmissa käytettävät merkinnät Schöck Isokorb KS20-V10-h180 Tyyppi + kuormitusalue Leikkausterästen halkaisija Isokorb-elementin korkeus 5

6 KS 6

7 Schöck Isokorb KS KS20 KS Schöck Isokorb KS KS14 Sisältö Sivu 2. Esimerkkejä liitososan käytöstä Tasokuvat/Leikkaukset Kestävyystaulukot Ylöspäin suuntautuvat kuormat/taipuma/liikuntasaumat/asennustoleranssit Mitoitusesimerkki Pienimmät sallitut reunaetäisyydet Piirustuksia Työmaalla asennettava raudoitus Ulokkeen asennus ja mutterien kiristysmomentit Rakenne-esimerkkejä KS ja QS 24 7

8 Schöck Isokorb KS 2. Esimerkkejä liitososan käytöstä Parveke Teräsrakenne Päätylevyyn hitsattu leikkausvoimaa siirtävä lattateräsvälike KS korkeus 180/200/220 Elastinen saumamassa Päätylevy, jossa leikkausvoimaa siirtävä hitsattu lattarautavälike, teräsrakennetoimituksessa 80 Välipohjalaatta KS Schöck Isokorb KS 14, ulko-ovi Parveke Teräsrakenne Päätylevyyn hitsattu leikkausvoimaa siirtävä lattateräsvälike Elastinen saumamassa Päätylevy, jossa leikkausvoimaa siirtävä hitsattu lattarautavälike, teräsrakennetoimituksessa Schöck Isokorb KS 14, ulkoseinä Välipohjalaatta Parveke Teräsrakenne Päätylevyyn hitsattu leikkausvoimaa siirtävä lattateräsvälike Välipohjalaatta Elastinen saumamassa Parveke nostettu välipohjalaattaa ylemmäs, esim. pyörätuolia varten 8

9 Schöck Isokorb KS 2. Esimerkkejä liitososan käytöstä Parveke Elastinen saumamassa Teräsrakenne Elastinen saumamassa Leikkausvoimaa siirtävä hitsattu lattateräsvälike KS-osan kokeus 180/200/220 KS 80 Välipohjalaatta Leikkaus, Schöck Isokorb KS Työmaalla tehtävä eristys 1 Kun KS-osia käytetään nurkissa, tulee laatan paksuuden h olla vähintään 200 mm. Risteävien raudoitustankojen etäisyyden tulee olla vähintään 140 mm mitattuna laatan reunasta KS-osan reunaan. Nurkissa sijaitsevia parvekkeita suunnitellessa tulee huomioida 20 mm korkeusero myös työmaalla asennettavaan päätylevyyn Työmaalla tehtävä eristys 140 Tasokuva, nurkkaliitos, Schöck Isokorb KS20 2 9

10 Schöck Isokorb KS 3. Tasokuvat/Leikkaukset Puinen suojalevy (kuljetusta ja asennusta varten) KS14 KS 180/200/ Leikkaus, Schöck Isokorb KS14 Tasokuva, Schöck Isokorb KS14 Puinen suojalevy (kuljetusta ja asennusta varten) Puinen suojalevy (kuljetusta ja asennusta varten) KS14 KS14-VV 180/200/ ø ø Leikkaus, Schöck Isokorb KS14-VV KS14-VV Puinen suojalevy (kuljetusta ja asennusta varten) ø 14 2 ø Tasokuva, Schöck Isokorb KS14-VV 10

11 Schöck Isokorb KS 3. Tasokuvat/Leikkaukset Puinen suojalevy (kuljetusta ja asennusta varten) KS20 Leikkaus, Schöck Isokorb KS20 KS20 KS Tasokuva, Schöck Isokorb KS /200/ Puinen suojalevy (kuljetusta ja asennusta varten) ø 20 2 ø

12 Schöck Isokorb KS 4. Mitoitus/Kestävyystaulukot l k M d Päätylevy, jossa hitsattu lattarautavälike, teräsrakennetoimituksessa z ivd Hd H Alaspäin suuntautuva taivutus- ja leikkauskestävyydet (taulukoissa merkkiset arvot) l k KS M d V d H d Päätylevy, jossa hitsattu lattarautavälike, teräsrakennetoimituksessa z i H Ylöspäin suuntautuva taivutus- ja leikkauskestävyydet (taulukoissa +merkkiset arvot) Schöck Isokorb KS14-V8 KS14-V10 KS14-VV KS20-V10 KS20-V12 Suunnitteluarvot betonille C25/30 Taivutuskestävyyden mitoitusarvo M Rd [knm/m] ( alaspäin, + ylöspäin) Isokorb korkeus H [mm] Isokorb korkeus H [mm] 180 Sisäinen 113 / ,1-8,9-10,3-22,1-20,6 +9,0 +11,2 +11,2 200 momenttivarsi -11,9-10,4-12,1-26,2-24,4 z i [mm] 133 / ,6 +13,3 +13,3 220 (KS14 / KS20) -13,7-12,0-14,0-30,3-28,2 153 / ,2 +15,4 +15,4 Leikkauskestävyyden mitoitusarvo V Rd [kn/m] 1) ,0 +30,0 +18,0 +30,0 +45,0-12,0-12,0-12,0 Vaakasuuntaisen leikkauskestävyyden mitoitusarvo H Rd [kn/m] 2) ±2,5 ±4,0 ±2,5 ±4,0 ±6,5 Esikorotuskerroin k 180 0,8 0,7 1,2 1,5 1, ,7 0,6 1,0 1,3 1, ,6 0,5 0,9 1,1 1,1 Jousivakio C [knm/rad] Maksimi liikuntasaumaväli ilman lämpöliikkeen erityistarkastelua [m] enintään 5,70 enintään 3,50 1) Jos tarvitaan suurempaa leikkauskestävyyttä, ota yhteyttä Suomen tekniseen neuvontaan p ) Jotta vaakasuuntainen leikkauskestävyys H Rd saavutetaan, tulee varmistua siitä, että liitososassa vaikuttaa vähintään 2,9 x H Rd suuruinen pystysuora leikkausvoima. 12

13 Schöck Isokorb KS 5. Ylöspäin suuntautuvat kuormat/taipuma/ Liikuntasaumat/Asennustoleranssit Ylöspäin suuntauvien kuormitusten yhteydessä huomioitavaa Ylöspäin suuntauvien kuormitusten yhteydessä tulee käyttää osia KS14 VV ja KS20 V10/V12, jotta ylöspäin suuntautuvat leikkausvoimat saadaan siirrettyä. Päätylevyssä ei saa käyttää pystysuunnassa soikeita reikiä. 1. Työmaalla asennettavassa päätylevyssä tulee olla pyöreät reiät sen alareunassa. Tästä johtuen ei ole pystysuuntaista asennustoleranssia. 2. Usein on järkevää suunnitella ylöspäin suuntautuvien kuormitusten siirtäminen siten, että vain kaksi liitososaa siirtää ylöspäin suuntautuvia kuormituksia. Taipuma Taipuma-arvot, jotka on esitetty kestävyystaulukoissa, johtuvat ainoastaan Schöck Isokorb -elementistä. Suunnittelussa on otettava lisäksi huomioon Schöck Isokorb -osaan liitettävän rakenteen taipuma. Schöck Isokorb -osasta johtuva taipuma: p [mm] = k l k 10 M Ed / M Rd KS k esikorotuskerroin, katso taulukkoarvo sivulla 12 l k rakenteen pituus [m] M Ed Schöck Isokorb-osaan vaikuttava taivutusmomentin mitoitusarvo M Rd Schöck Isokorb -osan taivutuskestävyyden mitoitusarvo Huomioitavaa: Ylläolevat arvot ovat ainoastaan suuntaa-antavia. Liikuntasaumaväli Taulukossa annettu liikuntasaumaväli koskee kiinnityksiä, joissa liitososan ulkopuoli on jäykästi kiinnitetty. Jos liikuntasaumaväli ylitetään, tulee lämpötilaeroista aiheutuva vaakasuuntainen liike ottaa huomioon liittyvän rakenteen suunnittelussa. Asennustoleranssit Schöck Isokorb KS-liitososat mahdollistavat asennustoleranssit ainoastaan pystysuunnassa. Pystysuuntainen asennustoleranssi on ±10 mm, vaakasuuntainen toleranssi on ±0 mm. Vaakasuuntainen asennustoleranssi otetaan huomioon liitettävän rakenteen ja liitososan välisessä liitoksessa. Suosituksena on käyttää asennusvaiheessa sabluunaa, jotta mitoitus työmaalla onnistuisi. Rakennepiirustuksiin tulee merkitä yo. toleranssit selvästi. Jotta korjauksilta vältytään, tulee työmaan tarkastaa, että toleransseissa on pysytty ja tarvittaessa informoida teräsrakenteen suunnittelijaa/toimittajaa. 13

14 Schöck Isokorb KS 6. Mitoitusesimerkki Mitat: Rakenteen ulokemitta: l k = 1,75 m Rakenteen seinäpituus: b = 4,50 m Välipohjalaatan paksuus: h = 200 mm Isokorb -osan korkeus: H = 200 mm Valittu liitososaväli: a = 0,70 m Kuormitusolettamukset: Omapaino mukaanlukien kevyt pintarakenne: g B = 0,6 kn/m 2 Hyötykuorma: q = 4,0 kn/m 2 Kaiteen/lasituksen omapaino: F G = 0,75 kn/m Vaakasuora kaidekuorma 1,0 metrin kohdalla: H G = 0,5 kn/m (parvekkeen valmiista lattiapinnasta laskettuna) l k M d V d H d H l k = 2,50 m a a b = 4,50 m KS M Ed = [(γ G g B + γ Q q) l k2 /2 a + γ G F G a l k + γ Q ψ O H G 1,0 a] [knm] M Ed = [(1,35 0,6 + 1,5 3,0) 1,75 2 /2 0,7 + 1,35 0,75 0,7 1,75 + 1,5 0,7 0,5 1,0 0,7] [knm] M Ed = 8,9 knm V Ed = [(γ G g B + γ Q q) a l k ] + γ G F G a V Ed = [(1,35 0,6 + 1,6 4,0) 0,70 1,75] + 1,35 0,75 0,7 [kn] V Ed = +9,1 kn Tarvittava määrä liitososia: n = (4,50/0,7) + 1 = 7,4 = 8 liitososaa Liitososien keskiöetäisyys: ((4,50-0,18)/7) = 0,617 m Valinta: 8 Schöck Isokorb KS14-V8-h200 M Rd = 11,9 knm > M Ed = 8,9 knm (75 %) V Rd = +18,0 kn > V Ed = +9,1 kn (51 %) Taipuma p [mm] =k l k 10 M Ed / M Rd Taipuma p = 0,7 1,75 10 (-8,9/-11,9) 9 mm Huomioitavaa Schöck Isokorb KS-liitososien käyttöalue kattaa välipohjalaatan ja parvekkeen väliset liitokset pääasiallisesti staattisien ja tasaisesti jakautuneiden muuttuvien kuormien osalta. Schöck Isokorb KS-liitososaan liittyvien rakenneosien osalta on tehtävä erilliset rakennesuunnitelmat. Välipohjan ylä- ja alapinnan raudoitus on asennettava mahdollisimman lähelle Schöck Isokorb - liitososan lämmöneristettä, kuitenkin huomioiden vaadittu betonipeite. Betonipeitteen nimellisarvo c on Eurokoodien EN kohdan mukaan Schöck Isokorb KS-liitososan välipohjan puoleisten vetoterästen päällä 20 mm rasitusluokassa XC1. 14

15 Schöck Isokorb KS 7. Pienimmät sallitut reunaetäisyydet Pienimmät sallitut keski- ja reunaetäisyydet Välipohjalaatta KS Parveke Schöck Isokorb KS pienimmät sallitut keski- ja reunaetäisyydet Teräspalkkien minimimitat Ellei tarkempia selvityksiä tehdä, valitaan liittyvien teräspalkkien minimikoot alla olevassa taulukossa. Schöck Isokorb KS14 ja KS14-VV KS20 pienin suositeltava poikkileikkaus Isokorb korkeus H [mm] 25 mm a 40 mm 30 mm a 50 mm IPE HEA/HEB IPE HEA/HEB mm a 25 mm (KS 14 ja KS14VV) 50 mm a 30 mm (KS 20) Projektio, päätylevy, Schöck Isokorb KS20 ja IPE

16 Schöck Isokorb KS 8. Piirustuksia Zeichnung Zeichnung M16 H 4 M (H=180) 133 (H=200) 153 (H=220) Kierreosan pituus 30 mm Schöck Isokorb KS 14 sivusta Schöck Isokorb KS 14 edestä M M16 KS 4 M16 H 66 Kierreosan pituus 30 mm 40 Z i 113 (H=180) 133 (H=200) 153 (H=220) M16 Schöck Isokorb KS 14 VV sivusta Schöck Isokorb KS 14 VV edestä 70 2 M22 H 4 M22 68 Kierreosan pituus 30 mm Schöck Isokorb KS 20 sivusta (H=180) 128 (H=200) 148 (H=220) Schöck Isokorb KS 20 edestä M22 1) Rakennesuunnittelijan antaman ohjeen mukaan. 2) Soikeat reiät, joiden mitat on tässä annettu, mahdollistavat pystysuuntaisen korkeuden säätämisen ±10 mm. Jos tarvitaan suurempaa säätömahdollisuutta, tulee reiän soikeutta kasvattaa. 3) Huomioi kierreosan pituus. 16

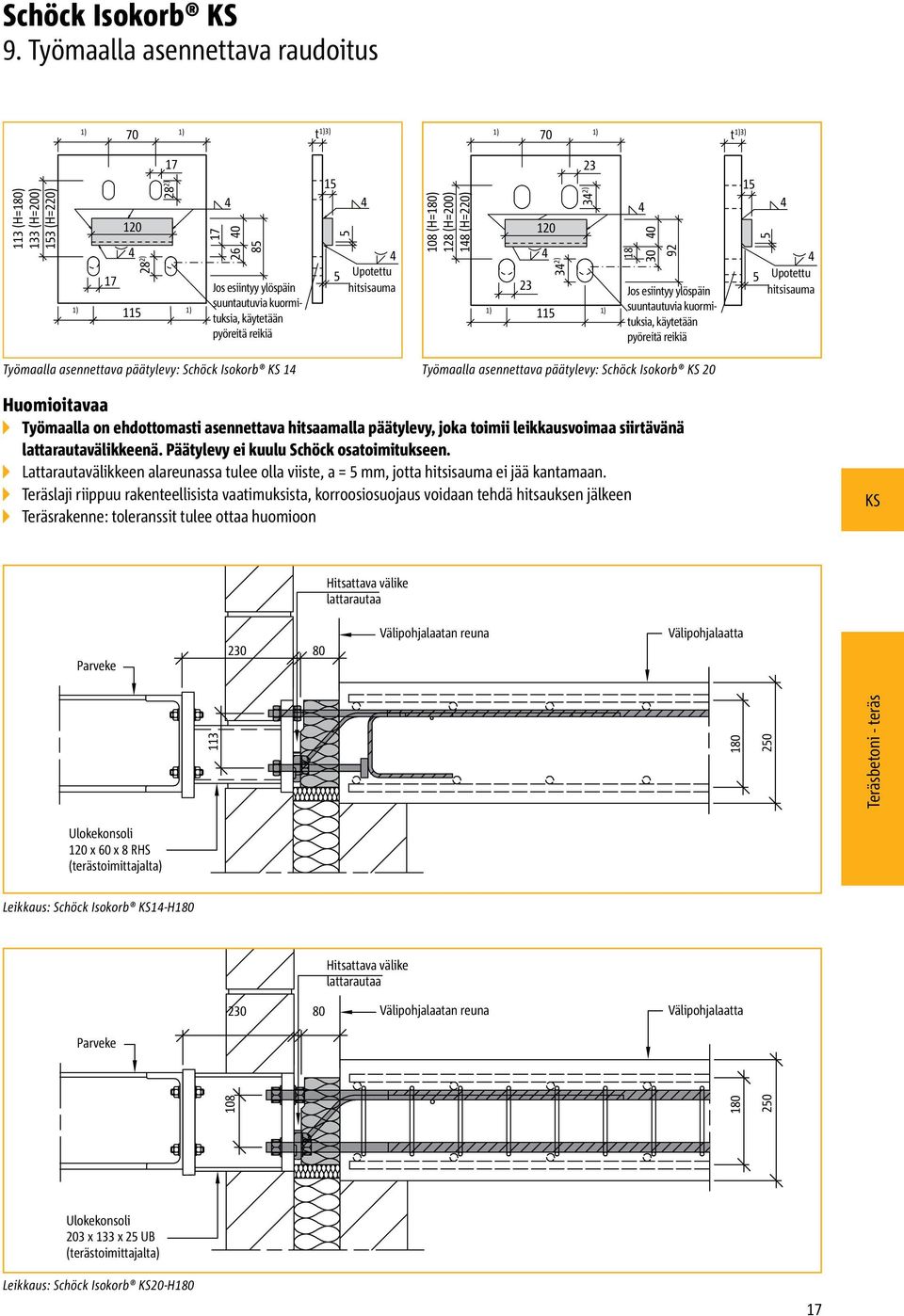

17 Zeichnung Schöck Isokorb KS 9. Työmaalla asennettava raudoitus 1) 70 1) t 1)3) 1) 70 1) t 1)3) 113 (H=180) 133 (H=200) 153 (H=220) ) ) 1) 1) Jos esiintyy ylöspäin suuntautuvia kuormituksia, käytetään pyöreitä reikiä ) 1) KS Hitsattava välike lattarautaa Parveke Välipohjalaatan reuna Välipohjalaatta Leikkaus: Schöck Isokorb KS14-H Välipohjalaatan reuna Välipohjalaatta Parveke Upotettu hitsisauma 108 (H=180) 128 (H=200) 148 (H=220) ) 34 2) Jos esiintyy ylöspäin suuntautuvia kuormituksia, käytetään pyöreitä reikiä Upotettu hitsisauma Työmaalla asennettava päätylevy: Schöck Isokorb KS 14 Työmaalla asennettava päätylevy: Schöck Isokorb KS 20 Huomioitavaa Työmaalla on ehdottomasti asennettava hitsaamalla päätylevy, joka toimii leikkausvoimaa siirtävänä lattarautavälikkeenä. Päätylevy ei kuulu Schöck osatoimitukseen. Lattarautavälikkeen alareunassa tulee olla viiste, a = 5 mm, jotta hitsisauma ei jää kantamaan. Teräslaji riippuu rakenteellisista vaatimuksista, korroosiosuojaus voidaan tehdä hitsauksen jälkeen Teräsrakenne: toleranssit tulee ottaa huomioon Ulokekonsoli 120 x 60 x 8 RHS (terästoimittajalta) Hitsattava välike lattarautaa 80 Ulokekonsoli 203 x 133 x 25 UB (terästoimittajalta) Leikkaus: Schöck Isokorb KS20-H180 17

18 Schöck Isokorb KS 10. Liitososaan liittyvä raudoitus Schöck Isokorb KS-osien kestävyydet on laskettu siten, että riittävä jatkospituus on mahdollista saavuttaa. Schöck suosittelee, että KS 14-osien vetotangot jatketaan liittyvään rakenteeseen kahdella betoniterästangolla T16 ja KS 20-osien vetotangot jatketaan kahdella betoniterästangolla T20. T = A500HW, B500K tai B500B. Schöck Isokorb KS 14 Vetotangot: Poikittaisraudoitus: Rakennesuunnittelija suunnittelee liittyvän raudoituksen Eurokoodien mukaisesti, kuitenkin vähintään kaksi betoniterästankoa T16. Ei-rakenteellinen raudoitus Eurokoodien mukaan. Puinen suojalevy (kuljetusta ja asennusta varten) 1) 1) 2 T16-betoniterästankoa rakennesuunnittelijan ohjeen mukaan. L = väh. 1,8 x parvekkeen ulokkeen pituus 2) 2) käytettäessä esim. kuorilaattaa voidaan kahden T8-haan alareunaa lyhentää työmaalla. kuorilaatta KS Leikkaus: Schöck Isokorb KS 14 kuorilaatta Puinen suojalevy (kuljetusta ja asennusta varten) 2) 1) 1) 2 T16-betoniterästankoa rakennesuunnittelijan ohjeen mukaan. L = väh. 1,8 x parvekkeen ulokkeen pituus Tasokuva: Schöck Isokorb KS 14-VV, kun nostavia leikkausvoimia 2) Huomaa: Varaus, kun käytetään esim. kuorilaattaa. Varauksen mitat n. 800 x 300 mm. Schöck Isokorb KS 20 Vetotangot: Rakennesuunnittelija suunnittelee liittyvän raudoituksen Eurokoodien mukaisesti, kuitenkin vähintään 4 T16- tai 2 T20-betoniterästankoa. Poikittainen raudoitus: Ei-rakenteellinen raudoitus Eurokoodien mukaan. 1) 2) 1) haat 17 kpl T8 k60 h 2) haat 4 kpl T8 k h mm varaus 4) 3) 4 kpl T16 noin 300 mm noin ) 4 T16 tai 2 T20 rakennesuunnittelijan ohjeen mukaan. L = väh. 1,8 x parvekkeen ulokkeen pituus + haat kuten kohdissa 1) ja 2). Kuorilaatta 4) Huomaa: Varaus, kun käytetään esim. kuorilaattaa. Varauksen mitat n x 300 mm. Varauksen raudoitus rakennesuunnittelijan ohjeen mukaan. Liittyvä raudoitus, Schöck Isokorb KS 20 18

19 Schöck Isokorb KS 11. Ulokkeen asennus ja mutterien kiristysmomentit Päätylevyssä tulee olla hitsattu leikkausvoimaa siirtävä lattarautavälike. Schöck Isokorb KS (tai QS) Leikkausvoima Päätylevyyn hitsattava lattarautavälike Leikkausvoiman vastaanottava osa Leikkaus, Työmaalla asennettava päätylevy, jossa leikkausvoimaa siirtävä lattarautavälike. Lattarautavälike kuuluu teräsrakennetoimitukseen. KS Lattarautavälike Leikkaus, Teräspalkin asennus Schöck Isokorb -liitososaan. Tilanne asennuksen jälkeen. Hitsattu lattarautavälike siirtää leikkausvoimat Schöck Isokorb KS- ja QS-osaan. RST-välikeliuskat tarvittaessa, jotta aikaansaadaan tiivis sovitus. Lattarautavälike Leikkaus, Asennuksen jälkeen lattarautavälike siirtää leikkausvoimat päätylevystä Schöck Isokorb -liitososaan Mutterien kiristysmomentit Mutterit tulee kiristää momenttiavainta käyttäen ennen rakenteen kuormitusta seuraaviin arvoihin: KS 14 (pultti ø 16): M r = 50 Nm KS 20 (pultti ø 22): M r = 80 Nm 19

20 QS 20

21 Schöck Isokorb QS QS Schöck Isokorb QS Sisältö Sivu 12. Esimerkkejä liitososan käytöstä Tasokuvat/Leikkaukset Projektiot / Työmaalla tehtävä raudoitus Kestävyystaulukot / Liikuntasaumavälit / Asennustoleranssit / Mutterien kiristysmomentit Rakenne-esimerkkejä KS ja QS 24 21

22 Schöck Isokorb QS 12. Esimerkkejä liitososan käytöstä Parveke Teräsrakenne Päätylevyyn hitsattu leikkausvoimia siirtävä lattarautavälike 180/200/220 Pilari Elastinen saumamassa 80 Välipohjalaatta QS Leikkaus, Schöck Isokorb QS, oven kohta Parveke Teräsrakenne Pilari Päätylevyyn hitsattu leikkausvoimia siirtävä lattarautavälike Elastinen saumamassa 80 Välipohjalaatta 180/200/220 Leikkaus, Schöck Isokorb QS, ulkoseinä 22

23 Schöck Isokorb QS 13. Tasokuvat/Leikkaukset Puinen suojalevy (kuljetusta ja asennusta varten) QS10 180/200/ Leikkaus: Schöck Isokorb QS10 QS10 Puinen suojalevy (kuljetusta ja asennusta varten) QS ø 14 2 ø 8 2 ø Tasokuva: Schöck Isokorb QS10 Puinen suojalevy (kuljetusta ja asennusta varten) QS /200/ Leikkaus: Schöck Isokorb QS12 QS12 Puinen suojalevy (kuljetusta ja asennusta varten) ø 14 2 ø 8 2 ø Tasokuva: Schöck Isokorb QS12 23

24 Schöck Isokorb QS 14. Projektiot / Työmaalla tehtävä raudoitus H 2 x M x M16 kierreosan pituus 30 mm Leikkaus: Schöck Isokorb QS10 ja QS12 Projektio: Schöck Isokorb QS10 ja QS12 Työmaalla tehtävä raudoitus Isokorb QS-liitososassa on kaksi T 8 hakaa. Muuta QS-osasta johtuvaa lisäraudoitusta ei työmaalla tarvita. QS Puinen suojalevy (kuljetusta ja asennusta varten) T8 QS-osassa olevat 8 mm haat. Hakojen alareunaa voidaan lyhentää tarvittaessa työmaalla. esim. kuorilaatta ) ) 1) t 1) Upotettu hitsisauma 1) rakennesuunnittelijan antaman ohjeen mukaan 2) soikeat reiät, joiden mitat on tässä annettu, mahdollistavat pystysuuntaisen korkeuden sää tämisen +10 mm. Jos tarvitaan suurempaa säätömahdollisuutta, tulee reiän soikeutta kasvattaa. 3) huomioi kierreosan pituus. 1) 115 1) Projektio, päätylevy, Schöck Isokorb QS10 ja QS12 Huomioitavaa Työmaalla on ehdottomasti asennettava hitsaamalla päätylevy, joka toimii leikkausvoimaa siirtävänä lattarautavälikkeenä. Päätylevy ei kuulu Schöck osatoimitukseen. Lattarautavälikkeen alareunassa tulee olla viiste, a=5 mm, jotta hitsisauma ei jää kantamaan. Teräslaji riippuu rakenteellisista vaatimuksista, korroosiosuojaus voidaan tehdä hitsauksen jälkeen Teräsrakenne: toleranssit tulee ottaa huomioon 24

25 Schöck Isokorb QS 15. Kestävyystaulukot / Liikuntasaumavälit Asennustoleranssit / Mutterien kiristysmomentit Päätylevyyn hitsattu leikkausvoimaa siirtävä lattarautavälike l k V Ed Päätylevyyn hitsattu leikkausvoimaa siirtävä lattarautavälike H Schöck Isokorb QS10 QS12 Suunnitteluarvot betonille C25/30 Leikkauskestävyyden mitoitusarvo V Rd [kn/m] +48,3 +69,6 Schöck Isokorb Vaakasuuntaisen leikkauskestävyyden mitoitusarvo H Rd [kn/m] korkeus +4,00 +6,5 H [mm] -4,00-6,5 180, 200, 220 Maksimi liikuntasaumaetäisyys jäykällä liitoksella [m] 5,70 QS Liikuntasaumavälit Liikuntasaumavälin maksimiarvo on voimassa, jos parveke on toteutettu teräsbetonilaatalla, joka on kiinnitetty teräsrakenteeseen. Jos teräsrakenne suunnitellaan yksittäisinä palkkeina, liikuntasaumavälivaatimus ei ole voimassa. Asennustoleranssit Schöck Isokorb QS-liitososat mahdollistavat asennustoleranssit ainoastaan pystysuunnassa. Pystysuuntainen asennustoleranssi on +10 mm, vaakasuuntainen toleranssi on ±0 mm. Suosituksena on käyttää asennusvaiheessa sabluunaa, jotta mitoitus työmaalla onnistuisi. Rakennepiirustuksiin tulee merkitä yo. toleranssit selvästi. Jotta korjauksilta vältytään, tulee työmaan tarkastaa, että toleransseissa on pysytty ja tarvittaessa informoida teräsrakenteen suunnittelijaa/toimittajaa. Mutterien kiristysmomentit Mutterit tulee kiristää momenttiavainta käyttäen ennen rakenteen kuormitusta seuraaviin arvoihin: QS 10 (pultti ø 16): M r = 50 Nm QS 12 (pultti ø 16): M r = 50 Nm 1) Jotta vaakasuuntainen leikkausvkestävyys H Rd voidaan saavuttaa, tulee varmistua siitä, että liitososassa vaikuttaa vähintään 2,9 H Rd suuruinen pystysuora leikkausvoima. 25

26 Schöck Isokorb KS ja QS 16. Rakenne-esimerkkejä Ulokepalkki Teräsbetonia Päätylevyyn hitsattu leikkausvoimia siirtävä lattarautavälike Elastinen saumamassa Schöck Isokorb KS Ulokepalkki Teräsbetonia Päätylevyyn hitsattu leikkausvoimia siirtävä lattarautavälike Elastinen saumamassa Schöck Isokorb KS 26

27 Julkaisija: Schöck Bauteile GmbH Wimbucher Straße Baden-Baden, Saksa Puhelin: Julkaisuajankohta: Toukokuu 2013 Copyright: 2013, Schöck Bauteile GmbH Tämän painotuotteen sisältöä ei saa luovuttaa edes osissa kolmannelle osapuolelle ilman Schöck Bauteile GmbH:n kirjallista suostumusta. Kaikki tekniset tiedot, piirrokset ja muu materiaali on tekijänoikeuslain alaista.

28 Oikeus muutoksiin pidätetään Ilmestymisajankohta: Toukokuu 2013 Maahantuoja ja tekninen neuvonta: Linterm Oy Tillinmäentie 1 A Espoo Puhelin: Valmistaja: Schöck Bauteile GmbH Vimbucher Straße Baden-Baden Saksa Puhelin: Faksi:
