DELTA-ansasjärjestelmä KÄYTTÖ- ja SUUNNITTELUOHJE Käyttöseloste nro BY321

Transkriptio

1 DELTA-ansasjärjestelmä KÄYTTÖ- ja SUUNNITTELUOHJE Käyttöseloste nro BY

2 SISÄLLYSLUETTELO 1. YLEISTÄ YLEISKUVAUS TOIMINTATAPA MITAT JA MATERIAALIT DELTA-ANSAS Delta-ansaiden mitat Delta-ansaiden materiaalit PISTOKKAAT Pistokkeiden mitat Materiaalit VALMISTUS VALMISTUSTAPA KAPASITEETIT JA SALLITUT KUORMAT DELTA-ANSAAT PISTOKKAAT Pistokkaiden vetokapasiteetit (~imupaineelle ja käyristymistä vastaan) Pistokkaiden puristuskapasiteetit (~tuulenpainetta vastaan) KÄYTTÖ KÄYTTÖPERIAATE KÄYTÖN RAJOITUKSET ASENNUS DELTA-ANSAAN ASENNUS PISTOKKAIDEN ASENNUS L-pistokkaan asennus U-pistokkaan asennus ASENNUKSEN VALVONTA SUUNNITTELUOHJEET LIITOSOSIEN VALINTA PIIRUSTUKSET JA MERKINNÄT

3 1. YLEISTÄ Delta-ansasjärjestelmä koostuu metalliosista, joilla sandwich-elementtien ulkokuoressa vaikuttavat voimat siirretään sisäkuorelle. 1.1 Yleiskuvaus Delta-ansasjärjestelmässä elementin ulkokuori kannatetaan pystysuuntaisilla Deltaansailla, joita tarvitaan yleensä 2kpl/elementti, erikoisen muotoisissa elementeissä (kts. kohta 5.2) tai kun siirrettävät voimat ovat erityisen suuret, voi määrä olla suurempi. Ansaiden pienempi määrä helpottaa asennustyötä elementtitehtaalla ja ansaiden ankkuroiden verkkoraudoitukseen lisää varmuutta. Kovilla eristeillä Delta-ansaan käyttö yksinkertaistaa työtä, koska niissä ansaan kohta joudutaan erikseen tilkitsemään. Kuva 1. Sandwichelementin sisäkuori, jossa kaksi kantavaa Deltaansasta ja jäykistävä, vaakasuuntainen Deltaansas Kuva 2. Delta-ansas ulkokuoressa eristeiden asennuksen jälkeen. Lisäksi järjestelmään kuuluvat pistokkaat, joilla ulkokuoreen vaikuttavat pintaa vastaan kohtisuorat voimat, pääasiassa tuulivoima ja ulkokuoren käyristymisestä aiheutuva voima, siirretään sisäkuorelle. 1.2 Toimintatapa Kuva 3. U- tai L- pistokas kuorien välissä siirtää mm. tuulikuormat ulkokuorelta sisäkuorelle. Pystysuuntaiset Delta-ansaat siirtävät ulkokuoren painon sisäkuorelle. Lisäksi asennetaan vähintään yksi ansas vaakasuuntaan seinän pituussuuntaisten voimien siirtämiseen sisäkuorelle; mm. lämpöliikkeet ja ansaiden epäkeskisyydestä johtuvat lisävaakavoimat. Vaakasuuntainen ansas asennetaan yleensä elementin yläreunaan. Jos elementti käännetään sivuttain, jossain valmistuksen tai asennuksen vaiheessa, tulee vaakasuuntaisia ansaita asentaa kaksi kappaletta, joista toinen tulee tällöin elementin alareunaan. Ansaat ankkuroidaan betonivaluun lisäraudoituksen avulla. Koska kuormia siirtäviä osia on perinteisiin ansaisiin verrattuna vähän, tulee ankkurointi ja lisäraudoitus tehdä ohjeiden mukaisesti huolella. Pistokkaiden ankkurointi riippuu pistokas tyypistä. U-pistokas ankkuroidaan sisäkuoren ulkopinnan terästen risteyskohtaan terästen taakse ja ulkokuoren ankkurointi tapahtuu pistämällä pistokas eristeen läpi tuoreeseen betoniin, jonka sitoutuminen ei ole vielä päässyt alkamaan. Tarkemmat ohjeet asennuksesta ovat kohdassa 6.2. L-pistokas ankkuroidaan ulkokuoren terästen taakse ja sisäkuoren ankkurointi tapahtuu pistokkaan aaltomaisten lankojen avulla jotka jäävät sisäkuoren betonivaluun. Tarkemmat ohjeet asennuksesta ovat kohdassa

4 2 MITAT JA MATERIAALIT 2.1 Delta-ansas Delta-ansaiden mitat Delta-ansaita valmistetaan eristepaksuuteen 300 mm saakka käytettäväksi. Oheisesta taulukosta voidaan valita ansaan oikea korkeus eristeen paksuuden ja ulkokuoren paksuuden mukaan. Esimerkki: Ulkokuoren paksuus on 90 mm ja eristeen paksuus 200 mm => Delta-ansaan korkeus tulee olla 340 mm, ja ansaan teräksen paksuus on tällöin 10 mm. Jos ulkokuoren paksuus olisi 80 mm ja eriste 200 mm, olisi ansaan korkeus 320 mm. Tällöin teräs voisi olla joko 8 mm tai 10 mm, paksuus valitaan tällöin kuormien ja kapasiteetin mukaan. Kapasiteetit löytyvät kohdasta 4.1. Delta-ansaiden leveys on aina 125 mm. Ansaiden teräspaksuudet ja ansaan korkeudet ovat seuraavat: - 6 mm; h= mm: DTA-6-h - 8 mm; h= mm DTA-8-h - 10 mm; h= mm DTA-10-h Ansaan paksuus Eristeen paksuus D [mm] Ansaan korkeus h[mm] Ulkokuoren paksuus V [mm] Delta-ansaiden korkeuden valintataulukko, ulkokuoren paksuuden ja eristepaksuuden mukaan teräs φ = 6 mm (h = mm) = "DTA-6-h" teräs φ = 8 mm (h = mm) = "DTA-8-h" teräs φ = 10 mm (h = mm) = "DTA-10-h" Ansaan korkeus[mm] Delta-ansaiden materiaalit Delta-ansaat valmistetaan 6-10 mm ruostumattomasta harjateräksestä BSt 500 NR (B) , EN , fyk=500 N/mm 2. 3

5 2.2 Pistokkaat Pistokkaita on kaksi eri vaihtoehtoa; U-pistokas ja L-pistokas. U-pistokas L-pistokas Pistokkeiden mitat U-Pistokas langan paksuus L-Pistokas langan paksuus Eristeen paks. D [mm] teräs φ = 6 mm ( h = mm) teräs φ = 6 mm (h = mm) Pistokk. korkeus h[mm] Ulkokuoren paksuus V [mm] U-pistokkaan valintataulukko eristekerroksen paksuuden ja langan paksuuden mukaan teräs φ = 4mm (h = mm) teräs φ = 5 mm (h = mm) Eristeen paks. D [mm] Pistokk. korkeus h[mm] Ulkokuoren paksuus V [mm] Pistokkaiden langan paksuus 4mm L-pistokkaan valintataulukko eristekerroksen paksuuden ja langan paksuuden mukaan teräs φ = 4 mm (h = mm) Pistokkaiden langan paksuus 4mm Pistokkaiden langan paksuus 5mm teräs φ = 5 mm (h = mm) Pistokkaiden langan paksuus 5mm Pistokkaiden langan paksuus 6mm Pistokkaiden langan paksuus 6mm Pistokkaan korkeus h [mm] Ansaan korkeus h [mm] Materiaalit Pistokkaat valmistetaan 4, 5 tai 6mm paksusta ruostumattomasta teräksestä , lujuusluokka S690 Z mukaan, fyk=690 N/mm 2. 4

6 3 VALMISTUS 3.1 Valmistustapa Delta-ansaat valmistetaan 6 mm, 8 mm tai 10 mm paksusta ruostumattomasta harjateräksestä liittämällä pää yhteen ja taivuttamalla teräs lopulliseen muotoonsa. 4 KAPASITEETIT JA SALLITUT KUORMAT TR = Delta-ansas B = vaakaside / Delta-ansas S TR = etäisyys vaakasidonta- Pisteeseen, kohta 5.2 f S HA = pistokkaiden maksimimitta vaakasidontapisteeseen, kohta 5.2 n Kantavat Delta-ansaat mitoitetaan ulkokuoren omalle painolle ja pistokkaat mitoitetaan tuulikuormalle. 5

7 4.1 Delta-ansaat Ansaiden pystysuuntainen kapasiteetti on laskettu niin, että yhtäaikaisesti vaikuttaa vaakasuuntainen imupaine, joka rasittaa Delta-ansasta. Käytetty imupaineen suuruus on 1 kn/m 2. Asentamalla pistokas heti Delta-ansaan viereen, voidaan tarvittaessa imupaineen vaikutusta ansaaseen pienentää. Taulukoissa ds= Delta-ansaan harjateräksen paksuus, T= sisäkuoren paksuus, D= eristeen paksuus ja V= ulkokuoren paksuus. Delta-ansaan korkeus h saadaan kohdan taulukosta. h ds Eristeen paksuus D [mm] Delta-ansaan kapasiteetti pystysuunnassa [kn] DTA-6-h ds=6mm, C25/30 (C28/35, C32/40) Ulkokuoren paksuus V [mm] ,98 17,25 16,50 15,71 14,90 14,06 13,21 12,37 11, ,75 T D V Delta-ansaan,ds = 8 mm, kapasiteetti pystysuunnassa [kn] DTA-8-h Ulkokuoren paksuus V [mm] K30-2 K35-2 K40-2 K30-2 K35-2 K40-2 >K30-2 >K30-2 >K30-2 >K30-2 (C25/30) (C28/35) (C32/40) (C25/30) (C28/35) (C32/40) >(C25/30) >(C25/30) >(C25/30) >(C25/30) 60 33,50 33, ,97 32,91 30, ,76 31, ,00 31,00 27, , ,98 27,93 26,85 25,74 24,62 23,49 22,37 21,25 20,17 19, ,09 Eristeen paksuus D [mm] 6

8 Eristeen paksuus D [mm] Delta-ansaan, ds=10mm, kapasiteetti pystysuunnassa [kn] Ulkokuoren paksuus V [mm] K30-2 K35-2 K40-2 K30-2 K35-2 K40-2 K30-2 K35-2 K40-2 K30-2 K35-2 K40-2 K30-2 K35-2 K40-2 K30-2 DTA-10-h , , ,3 45, ,1 50, ,6 48, ,5 39, ,3 46,3 37,1 44, ,0 35,7 34,2 41, ,6 33,2 37, ,3 31,7 30, ,9 29, ,5 39,5 27, ,1 38, ,3 36,7 35,3 36,7 35, ,2 33,9 32,5 31,2 33,9 32,5 31, ,9 28,6 27,4 26,2 25,0 23, K35-2 K40-2 7

9 4.2 Pistokkaat Seuraavissa taulukoissa on esitetty pistokkaiden kapasiteetit eristepaksuuden, ulkokuoren paksuuden ja betoniluokan mukaan jaoteltuna. Pistokkaat asennetaan niin, että niiden keskinäinen väli on enintään 1,2 m molempiin suuntiin. Mitoituksessa tulee tuulikuormien lisäksi huomioida käyristymisen aiheuttamat lisävoimat Pistokkaiden vetokapasiteetit (~imupaineelle ja käyristymistä vastaan) U-pistokkaan vetokapasiteetit NRd [kn] L-pistokkaan vetokapasiteetit NRd [kn] Ulkokuoren Ulkokuoren paks. V [mm] paks. V [mm]] Pistokkaan paksuus [mm] Vetokapasiteetit betonilla K30 [kn] Pistokkaan paksuus [mm] Vetokapasiteetit betonilla K30 [kn] 4 mm 6,0 7,4 8,7 8,7 8,7 8,7 4 mm 6,0 6,7 7,4 8,2 8,7 8,7 5 mm 6,0 7,4 9,0 10,7 12,4 13,5 5 mm 6,0 6,7 7,4 8,2 9,0 9,8 6 mm 6,0 7,4 9,0 10,7 12,4 14,3 6 mm 6,0 6,7 7,4 8,2 9,0 9,8 Vetokapasiteetit betonilla K35 [kn] Vetokapasiteetit betonilla K35 [kn] 4 mm 6,4 8,0 8,7 8,7 8,7 8,7 4 mm 6,4 7,2 8,0 8,7 8,7 8,7 5 mm 6,4 8,0 9,7 11,5 13,4 13,5 5 mm 6,4 7,2 8,0 8,9 9,7 10,6 6 mm 6,4 8,0 9,7 11,5 13,4 15,4 6 mm 6,4 7,2 8,0 8,9 9,7 10,6 Vetokapasiteetit betonilla K40 [kn] Vetokapasiteetit betonilla K40 [kn] 4 mm 6,9 8,6 8,7 8,7 8,7 8,7 4 mm 6,9 7,7 8,6 8,7 8,7 8,7 5 mm 6,9 8,6 10,4 12,3 13,5 13,5 5 mm 6,9 7,7 8,6 9,5 10,4 11,4 6 mm 6,9 8,6 10,4 12,3 14,4 16,5 6 mm 6,9 7,7 8,6 9,5 10,4 11,4 et= pistokkaan ankkurointisyvyys sisäkuoreen ev= pistokkaan ankkurointisyvyys ulkokuoreen T= sisäkuoren paksuus V= ulkokuoren paksuus D= eristeen paksuus 8

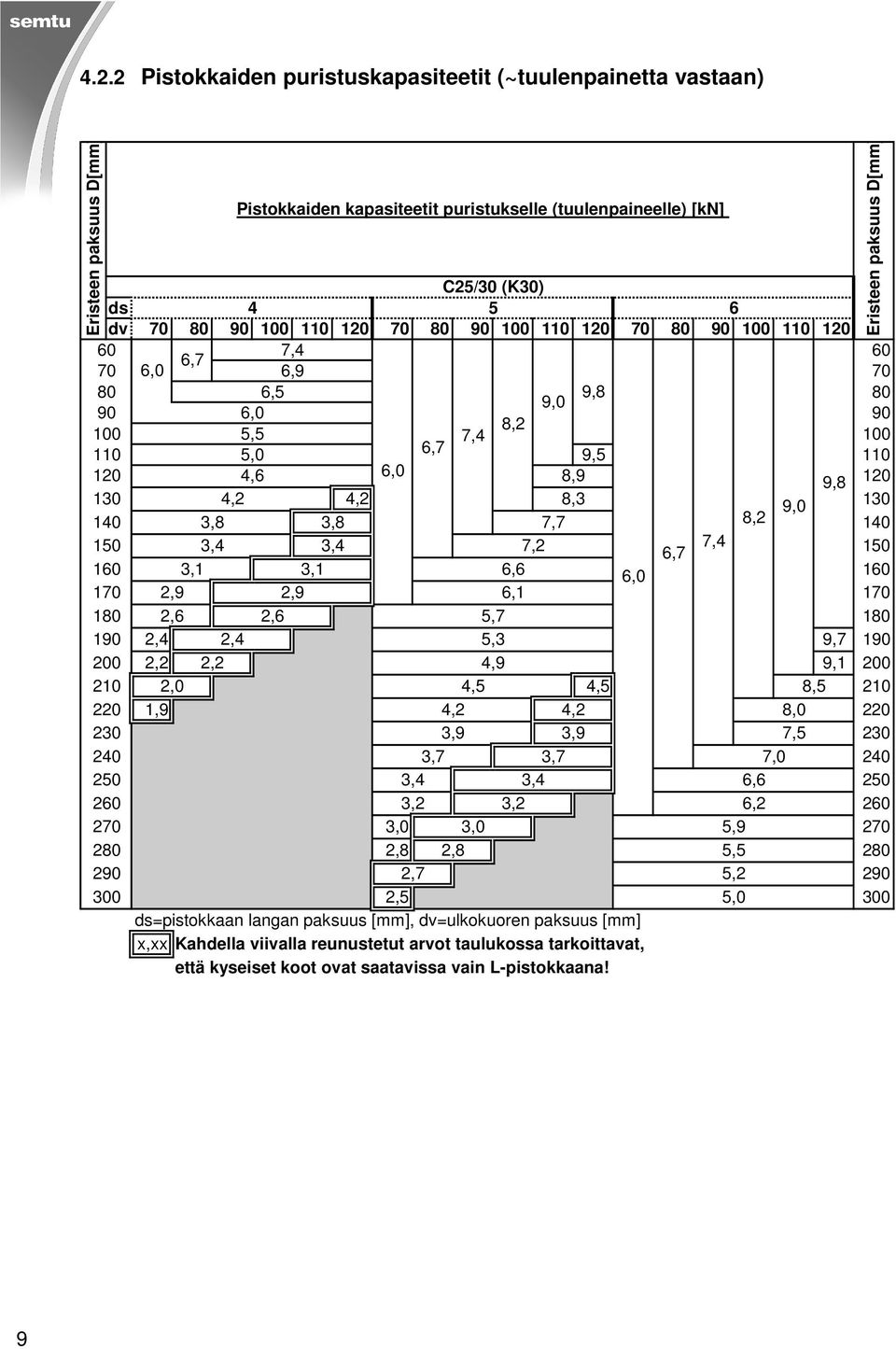

10 4.2.2 Pistokkaiden puristuskapasiteetit (~tuulenpainetta vastaan) Eristeen paksuus D[mm] Pistokkaiden kapasiteetit puristukselle (tuulenpaineelle) [kn] C25/30 (K30) ds dv ,0 6,7 7,4 70 6, ,5 9,8 80 9,0 90 6,0 90 8, ,5 7, ,0 6,7 9, ,6 6,0 8,9 9, ,2 4,2 8, ,8 3,8 7,7 8,2 9, ,4 3,4 7,2 7,4 6, ,1 3,1 6,6 6, ,9 2,9 6, ,6 2,6 5, ,4 2,4 5,3 9, ,2 2,2 4,9 9, ,0 4,5 4,5 8, ,9 4,2 3,9 3,7 3,4 3,2 4,2 3,9 3,7 3,4 3,2 8,0 7,5 7,0 6,6 6, ,0 3,0 5, ,8 2,7 2,8 5,5 5, ,5 5,0 300 ds=pistokkaan langan paksuus [mm], dv=ulkokuoren paksuus [mm] x,xx Kahdella viivalla reunustetut arvot taulukossa tarkoittavat, että kyseiset koot ovat saatavissa vain L-pistokkaana! Eristeen paksuus D[mm] 9

11 Eristeen paksuus D[mm] Pistokkaiden kapasiteetit puristukselle (tuulenpaineelle) [kn] C28/35 (K35) ds dv ,2 7,4 6, ,4 6, ,0 10, ,5 9,7 10, ,0 4,6 8,9 9,5 8, ,2 4,2 8,0 8, ,8 3,4 3,8 3,4 7,2 7,7 7, ,1 2,9 3,1 2,9 6,4 6,6 6, ,6 2,6 5,7 9,7 10, ,4 2,4 5,3 9, ,2 2,2 4,9 8,9 9, ,0 4,5 4,5 8,0 8, ,9 4,2 4,2 8, ,9 3,9 7,2 7, ,7 3,4 3,2 3,7 3,4 3,2 6,4 7,0 6,4 6, ,0 3,0 5, ,8 2,7 2,8 5,5 5, ,5 5,0 300 ds=pistokkaan langan paksuus [mm], dv=ulkokuoren paksuus [mm] x,xx Kahdella viivalla reunustetut arvot taulukossa tarkoittavat, että kyseiset koot ovat saatavissa vain L-pistokkaana! Eristeen paksuus D[mm] 10

12 Eristeen paksuus D[mm] Pistokkaiden kapasiteetit puristukselle (tuulenpaineelle) [kn] C32/40 (K40) ds dv ,9 7, ,9 11, ,5 11, ,0 10,4 10, ,5 5,0 9,5 10,1 9, ,6 8,6 8, ,2 4,2 7,7 8, ,8 3,8 7, ,4 3,4 6,9 7, ,1 3,1 6,6 11, ,9 2,9 6,1 10,4 11, ,6 2,6 5,7 10, ,4 2,4 5,3 9,5 9, ,2 2,2 4,9 8,6 9, ,0 4,5 4,5 8, ,9 4,2 4,2 7,7 8, ,9 3,9 7, ,7 3,7 6,9 7, ,4 3,4 6, ,2 3,2 6, ,0 3,0 5, ,8 2,8 5, ,7 5, ,5 5,0 300 ds=pistokkaan langan paksuus [mm], dv=ulkokuoren paksuus [mm] x,xx Kahdella viivalla reunustetut arvot taulukossa tarkoittavat, että kyseiset koot ovat saatavissa vain L-pistokkaana! Eristeen paksuus D[mm] 11

13 5 KÄYTTÖ 5.1 Käyttöperiaate Kantavia Delta-ansaita asennetaan sandwich-elementtiin minimissään 2 kpl kantamaan ulkokuoren painon. Vähintään yksi ansas asennetaan vastaavasti pitämään ulkokuoren paikoillaan sivuttaissuunnassa. Jos elementti jossain vaiheessa käsittelyä on sellaisessa asennossa, että sen pystyreuna on alaspäin, tulee vaaka-suuntaisia ansaita olla kaksi (yksi ylä- ja yksi alareunassa). 5.2 Käytön rajoitukset Ansaan maksimietäisyys toiseen suuntaan olevista ansaista on esitetty alla olevassa taulukossa. Maksimietäisyys f on esitetty kuvissa 1-9. Ansaiden maksimietäisyydet f [m] (kuvat 1-9) Eristeen paksuus D [mm] Delta-ansas DTA-6-h 1,75 2,25 2,85 3,5 4,2 5,0 DTA-8-h 1,45 1,85 2,30 2,80 3,35 4,00 4,65 5,0 DTA-10-h 1,30 1,60 2,00 2,40 2,90 3,40 3,90 4,50 5,0 Pistokkaan maksimietäisyys n ansaiden risteyspisteestä on esitetty alla olevassa taulukossa. n on esitetty kuvissa 1-5, 7 ja 9. Pistokkaiden maksimietäisyydet n [m] (kuvat 1-5, 7 ja 9) Pistokas Eristeen paksuus D [mm] U- ja L-pistokkaat max. n [m] ,5 6,0 7,5 9,0 Pistokkaiden keskinäisen välin tulee enintään 1,2 m molempiin suuntiin. Reunimmaiset pistokkaat tulee olla mm:in päässä elementin reunasta. Reunimmaisten pistokkaiden määrää voidaan kasvattaa käyristymien ehkäisemiseksi. 12

14 f = pystyansaan maksimi etäisyys vaakasuuntaisesta ansaasta n= pistokkaan etäisyys ansaiden keskiöstä Kuva 1. Kuva 2. Kuva 3. Kuva 4. Kuva 5. Kuva 6. Kuva 7. Kuva 8. Kuva 9. 13

15 6 ASENNUS 6.1 Delta-ansaan asennus Sandwich-elementistä valetaan ensin ulkokuori. Ulkokuori raudoitetaan keskeisellä verkolla, jonka tankojako on 150 mm. Delta-ansaan pää pujotetaan, kuvassa 1 esitetyllä tavalla, raudoitusverkon poikittaistangon taakse ja kärki pujotetaan seuraavan poikittaistangon päälle. Seuraavaksi ansaan toista päätä painetaan kevyesti alaspäin, jolloin kuvien 2 ja 3 mukaisesti ansas voidaan lukita poikittaisella irtoteräksellä T8 L =400 mm verkon alle. Eristeiden asennuksen jälkeen asennetaan sisäkuoren ulkopinnan verkko (kuva 5) ja Delta-ansaan vaatimat lisäteräkset (kuvat 5), joilla ansas sidotaan verkon taakse. Kun sisäkuori on valettu ja elementti asennettu paikoilleen näyttää Delta-ansas leikkauksessa kuvan 6 mukaiselta. Kuva 1. Kuva 3. Kuva 4. Kuva 2. Kuva 5. Kuva 6. 2 T8, L=600 mm T8, L=400 mm 14

16 6.2 Pistokkaiden asennus L-pistokkaan asennus Pistokkaita on kahta eri tyyppiä, U-pistokas ja L-pistokas. Pistokkaiden käytössä on huomioitava riittävä ankkurointisyvyys, katso kohta 8.1. Pistokkaat asennetaan minimissään k1200 mm jaolla, mutta jaossa on huomioitava käyristymisestä aiheutuvien pakkovoimien hallinta. Reunimmaiset pistokkaat sijoitetaan mm päähän elementin reunasta. Jokaiseen nurkkaan on tultava yksi pistokas. L-pistokas asennetaan ulkokuoren raudoituksen yhteydessä. Kuvan 1 mukaisesti pistokkaan aukinainen pää pujotetaan verkon poikittaisen teräksen alitse. Tämän jälkeen pistokas nostetaan pystyyn ja käännetään pystyakselin ympäri 45 astetta (kuva 2), jolloin pistokkaan toinen haara lukittuu pitkittäisen teräksen päälle (kuva 2). Vaihtoehtoisesti pistokas voidaan asentaa kuvissa 3 ja 4 esitetyn mukaisesti jolloin pistokas lukitaan paikoilleen käyttämällä esim. harjateräksen pätkää tai naulaa. Ulkokuoren valun jälkeen eristeet painetaan paikoilleen, jolloin pistokkaan päät tulevat eristeen läpi. Eristeen läpi tulleet aallotetut pistokkaan päät ankkuroituvat sisäkuoren betonivaluun. Kuva 1 Kuva 2 Kuva 3 Kuva 4 15

17 6.2.2 U-pistokkaan asennus U-pistokkaat asennetaan, heti kun ulkokuori on valettu. Betonin sitoutuminen ei saa alkaa ennen pistokkaiden asennusta. Eristeet asennetaan heti ulkokuoren valun jälkeen ja raudoitusverkot asennetaan eristeen päälle oikeaan korkoon. U-pistokas painetaan raudoitusverkon terästen risteykseen eristeen läpi muottiin saakka, jonka jälkeen pistokasta vedetään 10 mm (maks.15 mm) taaksepäin (kuva 5). Kun kaikki U-pistokkaat ovat asennettu ja sidottu verkkoon kiinni ja tuettu niin etteivät ne pääse liikkumaan, tulee ulkokuori täryttää (ns. tärypöytä). Asennuksessa tulee kiinnittää huomiota siihen, ettei ulkokuoren valun sitoutuminen ehdi alkaa ennen pistokkaiden asennusta ja tärytystä. 16

18 7 ASENNUKSEN VALVONTA Asennuksen valvonnassa tulee kiinnittää huomiota: - Delta-ansaat: o Asennettava ansas on oikeantyyppinen o Lisäraudoitus on kohdan 6.1 mukainen o Eristeet ansaan kohdalla ovat leikattu niin, että merkittäviä rakoja ei jää tai ne voidaan tilkitä eristeiden asennuksen yhteydessä, jolloin merkittäviä kylmäsiltoja ei jää o Ansaiden sijoittelussa ja määrässä on otettu huomioon kohdan 5.1. ja 5.2. rajoitukset o Ansaiden ankkurointisyvyydet sekä ulkokuoren, että sisäkuoren puolella ovat riittävät, kts. kohta L-pistokas: o Keskinäinen väli enintään 1,2 m molempiin suuntiin o L-pistokkaat on lukittu ulkokuoreen kohdan 6.2 mukaisesti o Pistokkaiden ankkurointisyvyydet sekä ulkokuoren, että sisäkuoren puolella ovat riittävät, kts. kohta U-pistokas o Pistokkaiden keskinäinen väli enintään 1,2 m molempiin suuntiin o Pistokkaat on painettu ulkokuoreen ennen kuin ulkokuoren betonivalun sitoutuminen on alkanut o Pistokkaat ovat sisäkuoren verkon risteys kohdassa (molempien suuntien terästen takana) o Pistokkaat on ensin painettu muottiin, vedetty 10 mm taaksepäin ja ulkokuori tärytetty kun kaikki pistokkaat ovat asennettu o Pistokkaan ankkurointisyvyydet sekä ulkokuoren että sisäkuoren puolella ovat riittävät, kts. kohta

19 8 SUUNNITTELUOHJEET 8.1 Liitososien valinta Delta-ansaiden valinta perustuu elementin ulkokuoren painoon. Ansaiden ja pistokkaiden kapasiteetit on esitetty kohdassa 4. Pistokkaat asennetaan niin, että niiden keskinäinen väli on maksimissaan 1,2 m molempiin suuntiin. Pistokkaan tyyppi valitaan käytettävän työtekniikan mukaan. Pistokkaiden ankkurointisyvyydet: Oheisessa taulukossa on esitetty pistokkaiden ankkurointisyvyyksien minimiarvot e V ja e T [mm] Ulkokuoren paksuus V [mm] U- pistokas L- pistokas Ulkokuori e V [mm] Sisäkuori e T [mm] Yht. [mm] Ulkokuori e V [mm] Sisäkuori e T [mm] Yht. [mm] Pistokkaan pituus valitaan niin että pituus > eristeen paksuuden ja yllä olevan taulukon ankkurointisyvyyksien summa. Pistokkaan pituuden saa taulukosta kohdasta ulkokuoren ja eristeen paksuuden mukaan. Delta-ansaiden ankkurointisyvyydet ulkokuoreen e V [mm]: Delta- Ulkokuoren paksuus V [mm] ansas DTA-6-h DTA-8-h DTA-10-h

20 8.2 Piirustukset ja merkinnät Delta-ansas: - harjateräs d = 6, 8 tai 10 mm - eristepaksuuksille mm - materiaali A4 (=haponkestävä ) - tuotekoodi: DTA / A4 Halkaisija d=10 mm Teräslaatu Ansaan korkeus h=360 mm U-pistokas: Muotoon taivutettu 4, 5 tai 6 mm teräslanka. - teräslanka d = 4, 5 tai 6 mm - eristepaksuuksille mm - materiaali A4 (= tai ) - tuotekoodi: U-pistokas / A4 Teräslaatu Halkaisija d=5,0 mm Korkeus h = 400 mm L-pistokas: Muotoon taivutettu 4, 5 tai 6 mm teräslanka. - teräslanka d = 4, 5 tai 6 mm - eristepaksuuksille mm - materiaali A4 (= tai ) - tuotekoodi: L-pistokas / A4 Halkaisija d=5,0 mm Teräslaatu Korkeus h= 360 mm 19
