TRITON SUSB Käsikirja

Koko: px
Aloita esitys sivulta:

Download "TRITON SUSB Käsikirja"

Transkriptio

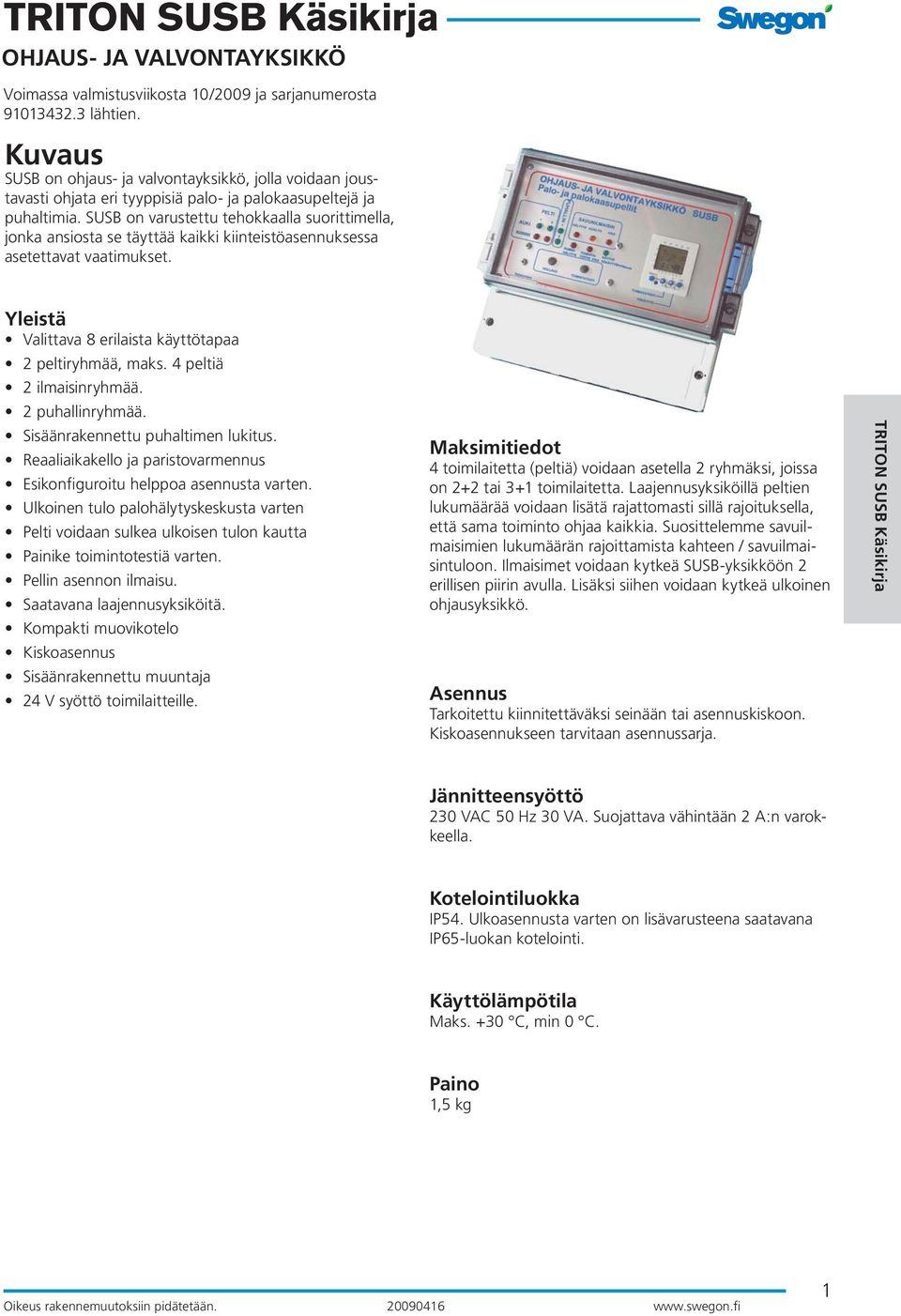

1 OHJAUS- JA VALVONTAYKSIKKÖ Voimassa valmistusviikosta 10/2009 ja sarjanumerosta lähtien. Kuvaus SUSB on ohjaus- ja valvontayksikkö, jolla voidaan jous- tavasti ohjata eri tyyppisiä palo- ja palaasupeltejä ja puhaltimia. SUSB on varustettu tehkaalla suorittimella, jonka ansiosta se täyttää kaikki kiinteistöasennuksessa asetettavat vaatimukset. Yleistä Valittava 8 erilaista käyttötapaa 2 peltiryhmää, maks. 4 peltiä 2 ilmaisinryhmää. 2 puhallinryhmää. Sisäänrakennettu puhaltimen lukitus. Reaaliaikakello ja paristovarmennus Esikonfiguroitu helppoa asennusta varten. Ulkoinen tulo palohälytyskeskusta varten Pelti voidaan sulkea ulkoisen tulon kautta Painike toimintotestiä varten. Pellin asennon ilmaisu. Saatavana laajennusyksiköitä. Kompakti muovikotelo Kiskoasennus Sisäänrakennettu muuntaja 24 V syöttö toimilaitteille. Maksimitiedot 4 toimilaitetta (peltiä) voidaan asetella 2 ryhmäksi, joissa on 2+2 tai 3+1 toimilaitetta. Laajennusyksiköillä peltien lukumäärää voidaan lisätä rajattomasti sillä rajoituksella, että sama toiminto ohjaa kaikkia. Suosittelemme savuilmaisimien lukumäärän rajoittamista kahteen / savuilmai- sintuloon. Ilmaisimet voidaan kytkeä SUSB-yksikköön 2 erillisen piirin avulla. Lisäksi siihen voidaan kytkeä ulkoinen ohjausyksikkö. Asennus Tarkoitettu kiinnitettäväksi seinään tai asennuskiskoon. Kiskoasennukseen tarvitaan asennussarja. Jännitteensyöttö 230 VAC 50 Hz 30 VA. Suojattava vähintään 2 A:n var- keella. Kotelointiluka IP54. Ulkoasennusta varten on lisävarusteena saatavana IP65-luan kotelointi. Käyttölämpötila Maks. +30 C, min 0 C. Paino 1,5 kg 1

2 Lisävaruste Asennussarja kiskoasennukseen Avainlukko Laajennusyksikkö 4 pellille. (SUSB-E) Laajennusyksikkö 8:lle peltiparille. (SUSB-E8) Lähdöt Summahälytys. Potentiaalivapaa vaihtosketin 1 A enint. 60 VA. Liitinnumerot 10, 11, 12. Lauennut savunilmaisin, yhteinen molemmille piireille. Potentiaalivapaa vaihtosketin 1 A enint. 60 VA. Liitinnumerot 7,8,9. Puhaltimen 1 lukitus. Potentiaalivapaa vaihtosketin, enint. 10A / 250 V. Liitinnumerot 13, 14, 15. Puhaltimen 2 lukitus. Potentiaalivapaa vaihtosketin, enint. 10A / 250 V. Liitinnumerot 16, 17, 18. Tulot Savuilmaisin 1. Liitin DET1 +,- Savuilmaisin 2. Liitin DET2 +,- NIGHT. Liitin 3-4. Yökäyttötila. Normaalisti sillattu. EXT. Ulkoinen ohjausyksikkö. Katkaisun yhteydessä tapahtuu sama kuin savunilmaisimen lauetessa. (Vaikut- taa molempiin ryhmiin) Liitinnumerot 5, 6. Normaalisti sillattu. Laajennusyksikkö. Liittimet 20, 21, 22. Mitat 213 x 188,5 x 118 mm 8 toimintatapaa SUSB on tarkoitettu ohjaamaan palo- ja palaasupeltejä jo erikseen tai ryhmänä sekä normaalien ilmanvaihtojär- jestelmien että paloilmanvaihtojärjestelmien yhteydessä. Tulipalon sattuessa ilmanvaihtolaitteiden pitää normaalisti pysähtyä ja paloilmanvaihtolaitteiden pitää käynnistyä. Myös peltejä on voitava kääntää eri suuntiin toiminnosta riippuen. Valittavana on 8 erilaista toimintatapaa. Voi- massa sarjanumerosta lähtien. Toimintatapa 1 (Ei siltausta B,C,D) Käytetään maks. 2 palo- tai palaasupellin ohjaamiseen kahden savunilmaisinpiirin avulla sekä kahden puhaltimen lukitukseen. Yksikkö toimii kuin toiminnot olisi kaksinkertaistettu, joten voidaan ohjata 2 palovyöhykettä. Toimintatesti on sovitettu siten, että molemmat ryhmät testa- taan erikseen, mutta testit käynnistyvät samanaikaisesti. Yökäyttö vaikuttaa kumpaankin vyöhykkeeseen ja siten kaikkiin pelteihin ja puhaltimiin. 2

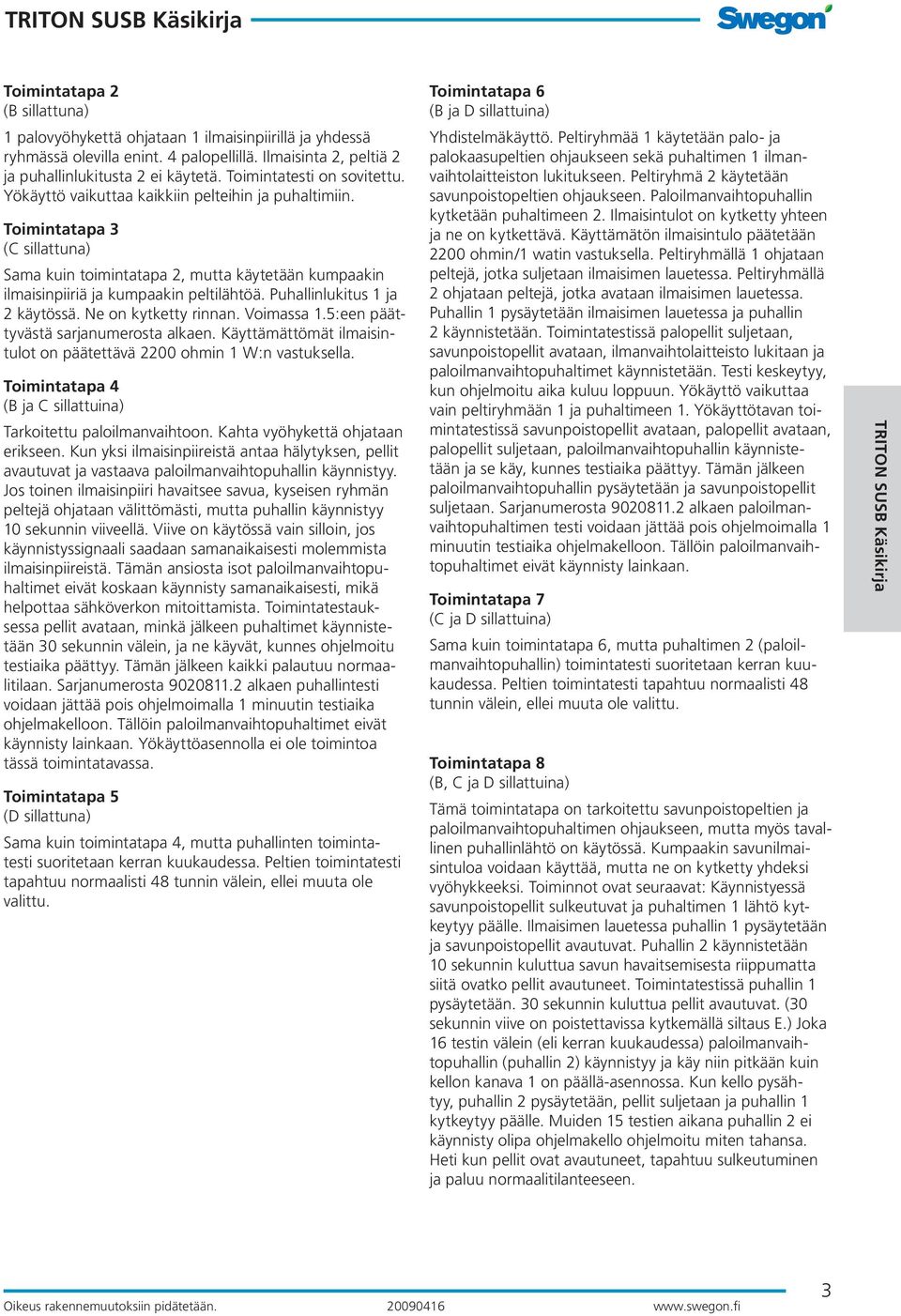

3 Toimintatapa 2 (B sillattuna) 1 palovyöhykettä ohjataan 1 ilmaisinpiirillä ja yhdessä ryhmässä olevilla enint. 4 palopellillä. Ilmaisinta 2, peltiä 2 ja puhallinlukitusta 2 ei käytetä. Toimintatesti on sovitettu. Yökäyttö vaikuttaa kaikkiin pelteihin ja puhaltimiin. Toimintatapa 3 (C sillattuna) Sama kuin toimintatapa 2, mutta käytetään kumpaakin ilmaisinpiiriä ja kumpaakin peltilähtöä. Puhallinlukitus 1 ja 2 käytössä. Ne on kytketty rinnan. Voimassa 1.5:een päättyvästä sarjanumerosta alkaen. Käyttämättömät ilmaisin- tulot on päätettävä 2200 ohmin 1 W:n vastuksella. Toimintatapa 4 (B ja C sillattuina) Tarkoitettu paloilmanvaihtoon. Kahta vyöhykettä ohjataan erikseen. Kun yksi ilmaisinpiireistä antaa hälytyksen, pellit avautuvat ja vastaava paloilmanvaihtopuhallin käynnistyy. Jos toinen ilmaisinpiiri havaitsee savua, kyseisen ryhmän peltejä ohjataan välittömästi, mutta puhallin käynnistyy 10 sekunnin viiveellä. Viive on käytössä vain silloin, jos käynnistyssignaali saadaan samanaikaisesti molemmista ilmaisinpiireistä. Tämän ansiosta isot paloilmanvaihtopu- haltimet eivät koskaan käynnisty samanaikaisesti, mikä helpottaa sähköverkon mitoittamista. Toimintatestauksessa pellit avataan, minkä jälkeen puhaltimet käynniste- tään 30 sekunnin välein, ja ne käyvät, kunnes ohjelmoitu testiaika päättyy. Tämän jälkeen kaikki palautuu normaa- litilaan. Sarjanumerosta alkaen puhallintesti voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaihtopuhaltimet eivät käynnisty lainkaan. Yökäyttöasennolla ei ole toimintoa tässä toimintatavassa. Toimintatapa 5 (D sillattuna) Sama kuin toimintatapa 4, mutta puhallinten toiminta- testi suoritetaan kerran kuukaudessa. Peltien toimintatesti tapahtuu normaalisti 48 tunnin välein, ellei muuta ole valittu. Toimintatapa 6 (B ja D sillattuina) Yhdistelmäkäyttö. Peltiryhmää 1 käytetään palo- ja palaasupeltien ohjaukseen sekä puhaltimen 1 ilman- vaihtolaitteiston lukitukseen. Peltiryhmä 2 käytetään savunpoistopeltien ohjaukseen. Paloilmanvaihtopuhallin kytketään puhaltimeen 2. Ilmaisintulot on kytketty yhteen ja ne on kytkettävä. Käyttämätön ilmaisintulo päätetään 2200 ohmin/1 watin vastuksella. Peltiryhmällä 1 ohjataan peltejä, jotka suljetaan ilmaisimen lauetessa. Peltiryhmällä 2 ohjataan peltejä, jotka avataan ilmaisimen lauetessa. Puhallin 1 pysäytetään ilmaisimen lauetessa ja puhallin 2 käynnistetään. Toimintatestissä palopellit suljetaan, savunpoistopellit avataan, ilmanvaihtolaitteisto lukitaan ja paloilmanvaihtopuhaltimet käynnistetään. Testi keskeytyy, kun ohjelmoitu aika kuluu loppuun. Yökäyttö vaikuttaa vain peltiryhmään 1 ja puhaltimeen 1. Yökäyttötavan toi- mintatestissä savunpoistopellit avataan, palopellit avataan, palopellit suljetaan, paloilmanvaihtopuhallin käynniste- tään ja se käy, kunnes testiaika päättyy. Tämän jälkeen paloilmanvaihtopuhallin pysäytetään ja savunpoistopellit suljetaan. Sarjanumerosta alkaen paloilman- vaihtopuhaltimen testi voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaih- topuhaltimet eivät käynnisty lainkaan. Toimintatapa 7 (C ja D sillattuina) Sama kuin toimintatapa 6, mutta puhaltimen 2 (paloilmanvaihtopuhallin) toimintatesti suoritetaan kerran kuu- kaudessa. Peltien toimintatesti tapahtuu normaalisti 48 tunnin välein, ellei muuta ole valittu. Toimintatapa 8 (B, C ja D sillattuina) Tämä toimintatapa on tarkoitettu savunpoistopeltien ja paloilmanvaihtopuhaltimen ohjaukseen, mutta myös tavallinen puhallinlähtö on käytössä. Kumpaakin savunilmai- sintuloa voidaan käyttää, mutta ne on kytketty yhdeksi vyöhykkeeksi. Toiminnot ovat seuraavat: Käynnistyessä savunpoistopellit sulkeutuvat ja puhaltimen 1 lähtö kyt- keytyy päälle. Ilmaisimen lauetessa puhallin 1 pysäytetään ja savunpoistopellit avautuvat. Puhallin 2 käynnistetään 10 sekunnin kuluttua savun havaitsemisesta riippumatta siitä ovatko pellit avautuneet. Toimintatestissä puhallin 1 pysäytetään. 30 sekunnin kuluttua pellit avautuvat. (30 sekunnin viive on poistettavissa kytkemällä siltaus E.) Ja 16 testin välein (eli kerran kuukaudessa) paloilmanvaih- topuhallin (puhallin 2) käynnistyy ja käy niin pitkään kuin kellon kanava 1 on päällä-asennossa. Kun kello pysäh- tyy, puhallin 2 pysäytetään, pellit suljetaan ja puhallin 1 kytkeytyy päälle. Muiden 15 testien aikana puhallin 2 ei käynnisty olipa ohjelmakello ohjelmoitu miten tahansa. Heti kun pellit ovat avautuneet, tapahtuu sulkeutuminen ja paluu normaalitilanteeseen. 3

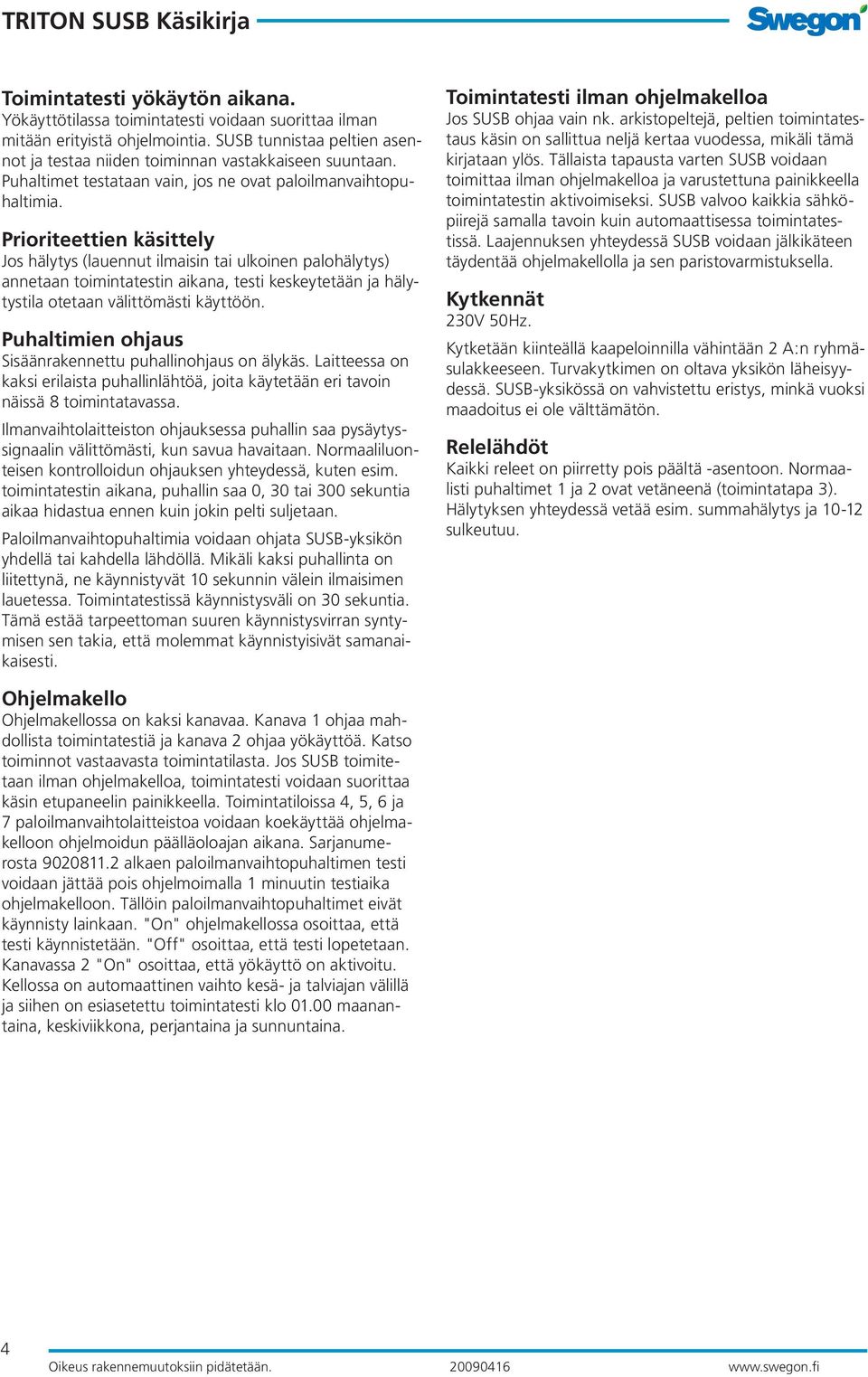

4 Toimintatesti yökäytön aikana. Yökäyttötilassa toimintatesti voidaan suorittaa ilman mitään erityistä ohjelmointia. SUSB tunnistaa peltien asen- not ja testaa niiden toiminnan vastakkaiseen suuntaan. Puhaltimet testataan vain, jos ne ovat paloilmanvaihtopu- haltimia. Prioriteettien käsittely Jos hälytys (lauennut ilmaisin tai ulkoinen palohälytys) annetaan toimintatestin aikana, testi keskeytetään ja häly- tystila otetaan välittömästi käyttöön. Puhaltimien ohjaus Sisäänrakennettu puhallinohjaus on älykäs. Laitteessa on kaksi erilaista puhallinlähtöä, joita käytetään eri tavoin näissä 8 toimintatavassa. Ilmanvaihtolaitteiston ohjauksessa puhallin saa pysäytyssignaalin välittömästi, kun savua havaitaan. Normaaliluon- teisen kontrolloidun ohjauksen yhteydessä, kuten esim. toimintatestin aikana, puhallin saa 0, 30 tai 300 sekuntia aikaa hidastua ennen kuin jin pelti suljetaan. Paloilmanvaihtopuhaltimia voidaan ohjata SUSB-yksikön yhdellä tai kahdella lähdöllä. Mikäli kaksi puhallinta on liitettynä, ne käynnistyvät 10 sekunnin välein ilmaisimen lauetessa. Toimintatestissä käynnistysväli on 30 sekuntia. Tämä estää tarpeettoman suuren käynnistysvirran syntymisen sen takia, että molemmat käynnistyisivät samanai- kaisesti. Toimintatesti ilman ohjelmakelloa Jos SUSB ohjaa vain nk. arkistopeltejä, peltien toimintates- taus käsin on sallittua neljä kertaa vuodessa, mikäli tämä kirjataan ylös. Tällaista tapausta varten SUSB voidaan toimittaa ilman ohjelmakelloa ja varustettuna painikkeella toimintatestin aktivoimiseksi. SUSB valvoo kaikkia sähköpiirejä samalla tavoin kuin automaattisessa toimintates- tissä. Laajennuksen yhteydessä SUSB voidaan jälkikäteen täydentää ohjelmakellolla ja sen paristovarmistuksella. Kytkennät 230V 50Hz. Kytketään kiinteällä kaapeloinnilla vähintään 2 A:n ryhmäsulakkeeseen. Turvakytkimen on oltava yksikön läheisyy- dessä. SUSB-yksikössä on vahvistettu eristys, minkä vusi maadoitus ei ole välttämätön. Relelähdöt Kaikki releet on piirretty pois päältä -asentoon. Normaa- listi puhaltimet 1 ja 2 ovat vetäneenä (toimintatapa 3). Hälytyksen yhteydessä vetää esim. summahälytys ja sulkeutuu. Ohjelmakello Ohjelmakellossa on kaksi kanavaa. Kanava 1 ohjaa mah- dollista toimintatestiä ja kanava 2 ohjaa yökäyttöä. Katso toiminnot vastaavasta toimintatilasta. Jos SUSB toimite- taan ilman ohjelmakelloa, toimintatesti voidaan suorittaa käsin etupaneelin painikkeella. Toimintatiloissa 4, 5, 6 ja 7 paloilmanvaihtolaitteistoa voidaan koekäyttää ohjelmakelloon ohjelmoidun päälläoloajan aikana. Sarjanume- rosta alkaen paloilmanvaihtopuhaltimen testi voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaihtopuhaltimet eivät käynnisty lainkaan. "On" ohjelmakellossa osoittaa, että testi käynnistetään. "Off" osoittaa, että testi lopetetaan. Kanavassa 2 "On" osoittaa, että yökäyttö on aktivoitu. Kellossa on automaattinen vaihto kesä- ja talviajan välillä ja siihen on esiasetettu toimintatesti klo maanan- taina, keskiviikkona, perjantaina ja sunnuntaina. 4

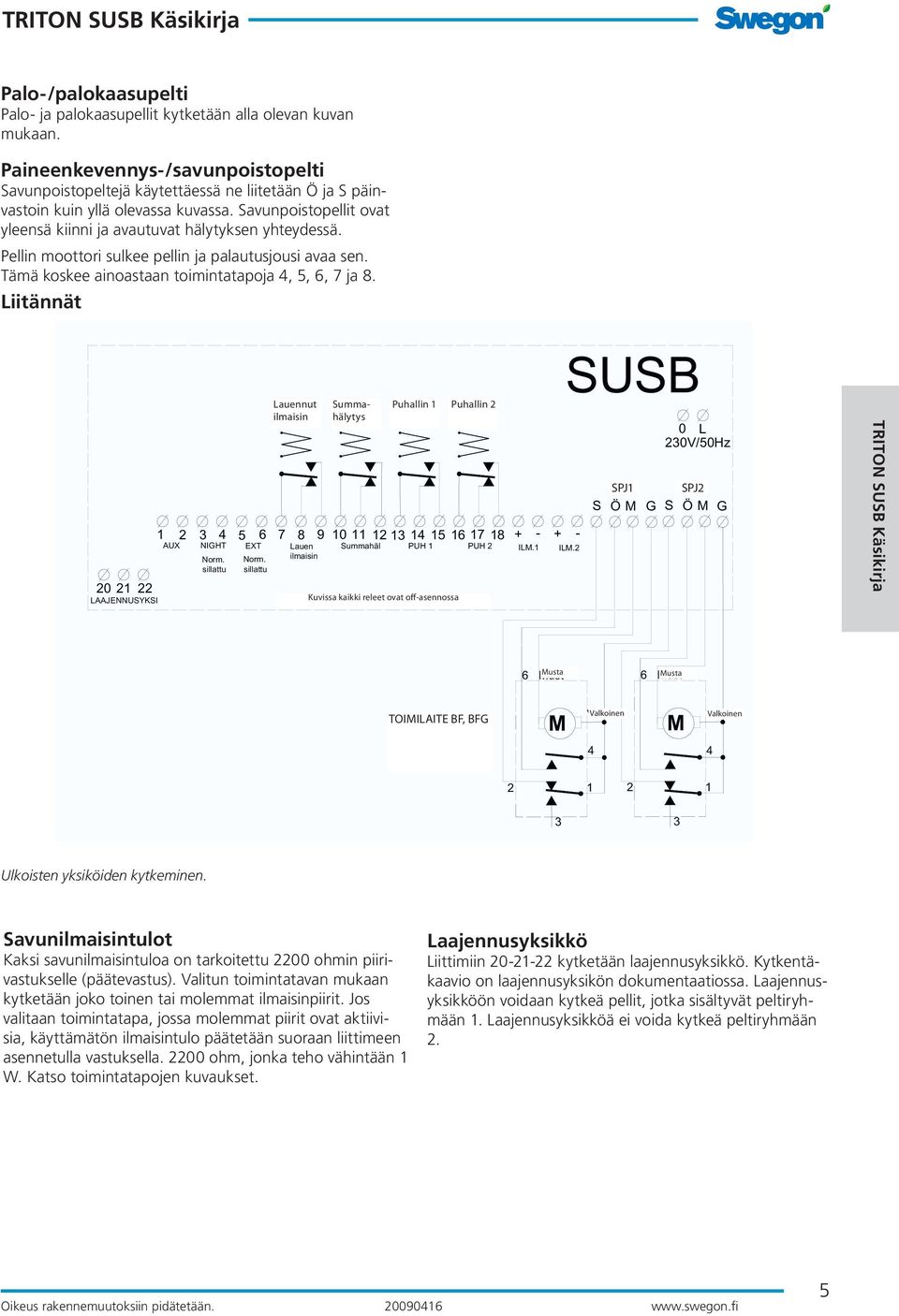

5 Palo-/palaasupelti Palo- ja palaasupellit kytketään alla olevan kuvan mukaan. Paineenkevennys-/savunpoistopelti Savunpoistopeltejä käytettäessä ne liitetään Ö ja S päin- vastoin kuin yllä olevassa kuvassa. Savunpoistopellit ovat yleensä kiinni ja avautuvat hälytyksen yhteydessä. Pellin moottori sulkee pellin ja palautusjousi avaa sen. Tämä koskee ainoastaan toimintatapoja 4, 5, 6, 7 ja 8. Liitännät LAAJENNUSYKSI AUX NIGHT EXT Norm. sillattu Norm. sillattu Lauennut Utlöst ilmaisin detektor Summahälytys larm Puhallin Fläkt 1 1 Puhallin Fläkt Lauen ilmaisin Summahäl PUH 1 PUH 2 Kuvissa All relays kaikki are releet shown ovat in off-asennossa position ILM.1 SUSB ILM.2 0 L 230V/50Hz SPJ1 SPJ2 S Ö M G S Ö M G 6 Musta Must 6 Musta TOIMILAITE Säätölaite BF, Tyyppi BFG Belimo BF, BFG M Va Valkoinen 4 M Va Valkoinen Ulkoisten yksiköiden kytkeminen. Savunilmaisintulot Kaksi savunilmaisintuloa on tarkoitettu 2200 ohmin piiri- vastukselle (päätevastus). Valitun toimintatavan mukaan kytketään jo toinen tai molemmat ilmaisinpiirit. Jos valitaan toimintatapa, jossa molemmat piirit ovat aktiivi- sia, käyttämätön ilmaisintulo päätetään suoraan liittimeen asennetulla vastuksella ohm, jonka teho vähintään 1 W. Katso toimintatapojen kuvaukset. Laajennusyksikkö Liittimiin kytketään laajennusyksikkö. Kytkentäkaavio on laajennusyksikön dumentaatiossa. Laajennusyksikköön voidaan kytkeä pellit, jotka sisältyvät peltiryh- mään 1. Laajennusyksikköä ei voida kytkeä peltiryhmään 2. 5

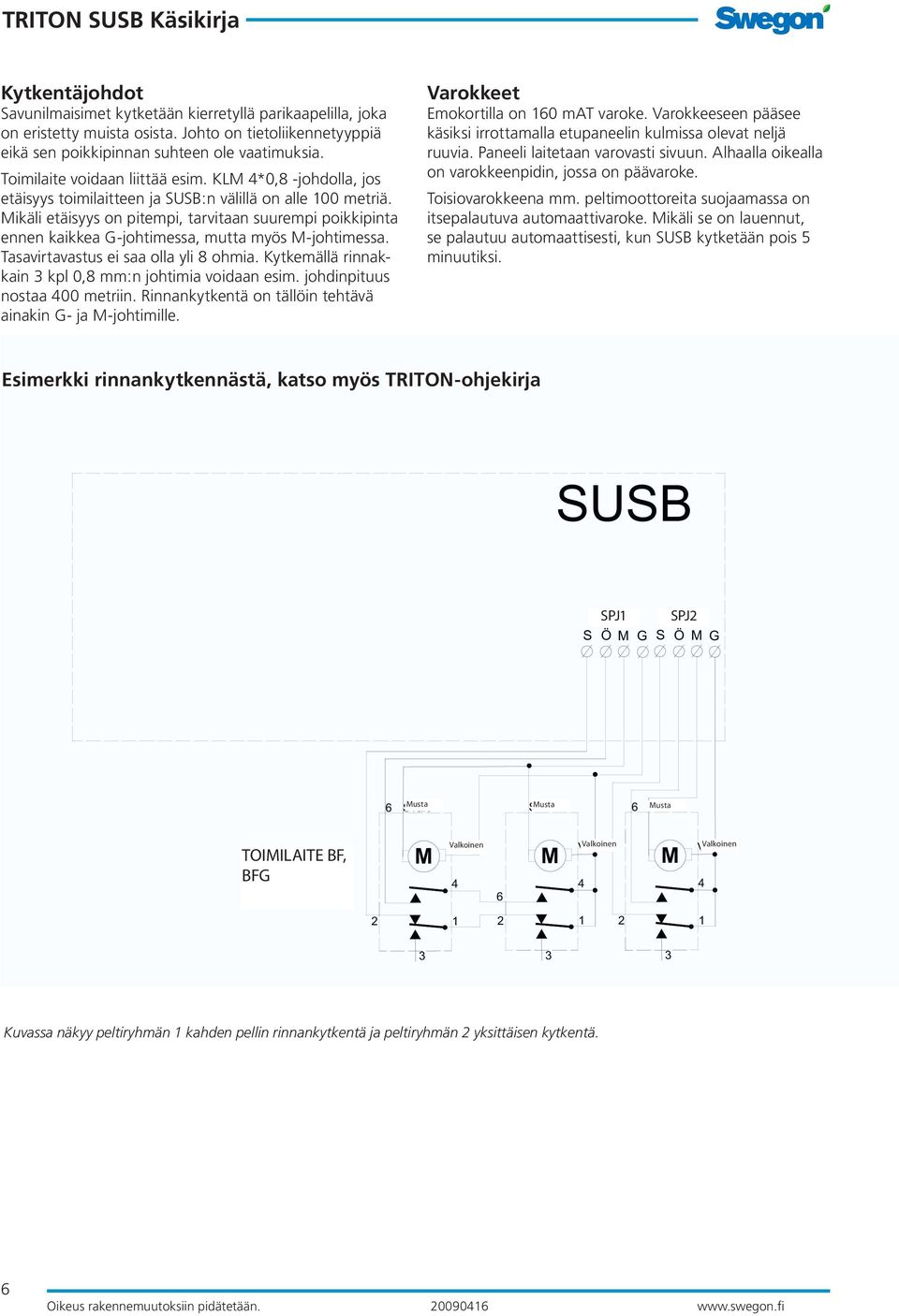

6 Kytkentäjohdot Savunilmaisimet kytketään kierretyllä parikaapelilla, ja on eristetty muista osista. Johto on tietoliikennetyyppiä eikä sen poikkipinnan suhteen ole vaatimuksia. Toimilaite voidaan liittää esim. KLM 4*0,8 -johdolla, jos etäisyys toimilaitteen ja SUSB:n välillä on alle 100 metriä. Mikäli etäisyys on pitempi, tarvitaan suurempi poikkipinta ennen kaikkea G-johtimessa, mutta myös M-johtimessa. Tasavirtavastus ei saa olla yli 8 ohmia. Kytkemällä rinnak- kain 3 kpl 0,8 mm:n johtimia voidaan esim. johdinpituus nostaa 400 metriin. Rinnankytkentä on tällöin tehtävä ainakin G- ja M-johtimille. Varkeet Emortilla on 160 mat vare. Varkeeseen pääsee käsiksi irrottamalla etupaneelin kulmissa olevat neljä ruuvia. Paneeli laitetaan varovasti sivuun. Alhaalla oikealla on varkeenpidin, jossa on päävare. Toisiovarkeena mm. peltimoottoreita suojaamassa on itsepalautuva automaattivare. Mikäli se on lauennut, se palautuu automaattisesti, kun SUSB kytketään pois 5 minuutiksi. Esimerkki rinnankytkennästä, katso myös TRITON-ohjekirja SUSB SPJ1 S Ö M G SPJ2 S Ö M G 6 Musta Svart Svart Musta 6 Svart Musta TOIMILAITE BF, BFG STÄLLDON TYP BF, BFG M Vit Valkoinen 4 6 M Vit 4 Valkoinen M Valkoinen Vit Kuvassa näkyy peltiryhmän 1 kahden pellin rinnankytkentä ja peltiryhmän 2 yksittäisen kytkentä. 6

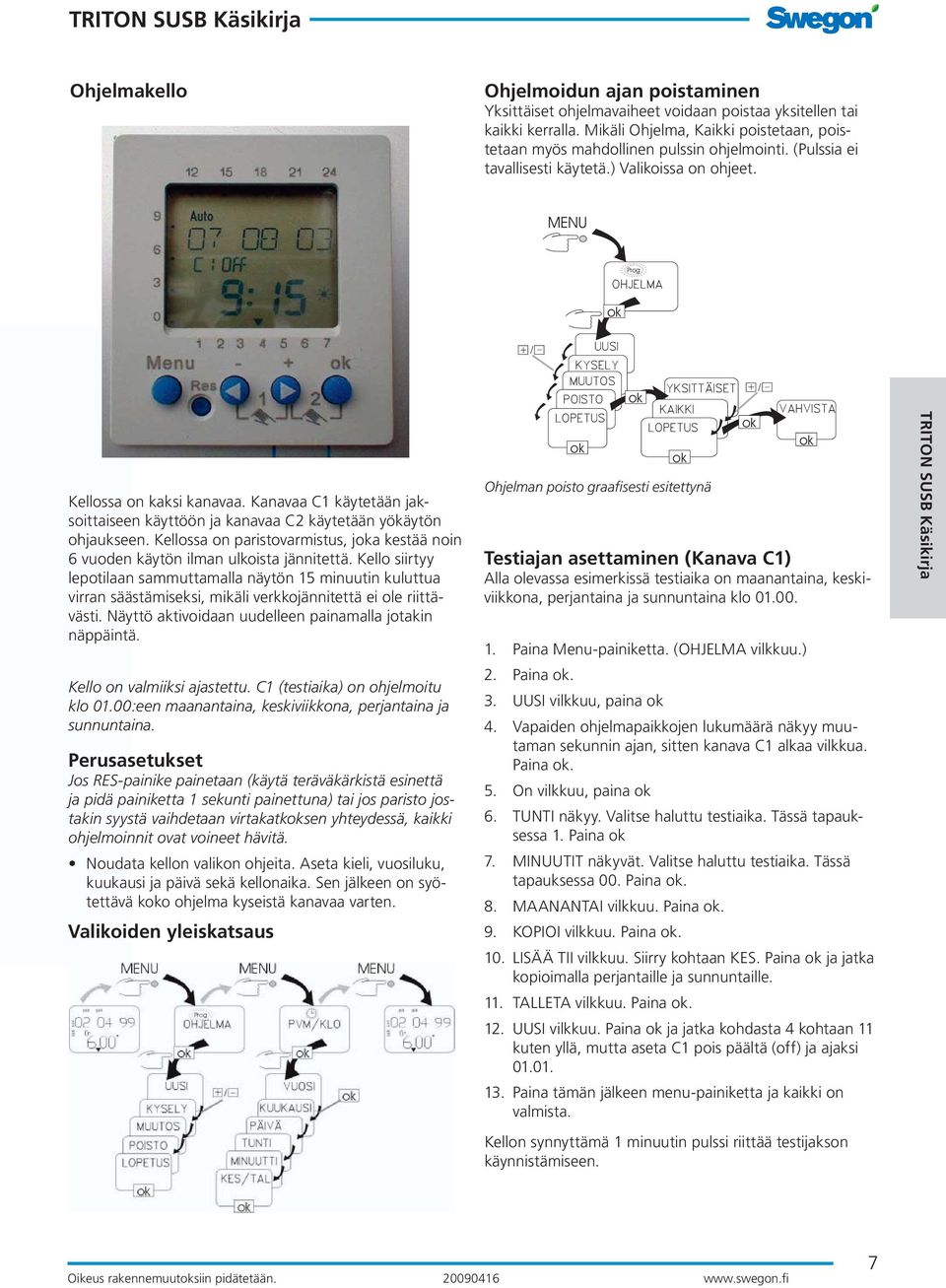

7 Ohjelmakello Ohjelmoidun ajan poistaminen Yksittäiset ohjelmavaiheet voidaan poistaa yksitellen tai kaikki kerralla. Mikäli Ohjelma, Kaikki poistetaan, pois- tetaan myös mahdollinen pulssin ohjelmointi. (Pulssia ei tavallisesti käytetä.) Valikoissa on ohjeet. MENU OHJELMA Prog Kellossa on kaksi kanavaa. Kanavaa C1 käytetään jak- soittaiseen käyttöön ja kanavaa C2 käytetään yökäytön ohjaukseen. Kellossa on paristovarmistus, ja kestää noin 6 vuoden käytön ilman ulkoista jännitettä. Kello siirtyy lepotilaan sammuttamalla näytön 15 minuutin kuluttua virran säästämiseksi, mikäli verkkojännitettä ei ole riittä- västi. Näyttö aktivoidaan uudelleen painamalla jotakin näppäintä. Kello on valmiiksi ajastettu. C1 (testiaika) on ohjelmoitu klo 01.00:een maanantaina, keskiviikkona, perjantaina ja sunnuntaina. Perusasetukset Jos RES-painike painetaan (käytä teräväkärkistä esinettä ja pidä painiketta 1 sekunti painettuna) tai jos paristo jos- takin syystä vaihdetaan virtakatksen yhteydessä, kaikki ohjelmoinnit ovat voineet hävitä. Noudata kellon valikon ohjeita. Aseta kieli, vuosiluku, kuukausi ja päivä sekä kellonaika. Sen jälkeen on syö- tettävä ko ohjelma kyseistä kanavaa varten. Valikoiden yleiskatsaus Ohjelman poisto graafisesti esitettynä Testiajan asettaminen (Kanava C1) Alla olevassa esimerkissä testiaika on maanantaina, keski- viikkona, perjantaina ja sunnuntaina klo _ / Paina Menu-painiketta. (OHJELMA vilkkuu.) Paina. UUSI KYSELY MUUTOS YKSITTÄISET TO KAIKKI LOPETUS LOPETUS UUSI vilkkuu, paina Vapaiden ohjelmapaikkojen lukumäärä näkyy muu- taman sekunnin ajan, sitten kanava C1 alkaa vilkkua. Paina. On vilkkuu, paina TUNTI näkyy. Valitse haluttu testiaika. Tässä tapauk- sessa 1. Paina MINUUTIT näkyvät. Valitse haluttu testiaika. Tässä tapauksessa 00. Paina. MAANANTAI vilkkuu. Paina. KOPIOI vilkkuu. Paina. LISÄÄ TII vilkkuu. Siirry kohtaan KES. Paina ja jatka kopioimalla perjantaille ja sunnuntaille. TALLETA vilkkuu. Paina. + _ / VAHVISTA UUSI vilkkuu. Paina ja jatka kohdasta 4 kohtaan 11 kuten yllä, mutta aseta C1 pois päältä (off) ja ajaksi Paina tämän jälkeen menu-painiketta ja kaikki on valmista. Kellon synnyttämä 1 minuutin pulssi riittää testijakson käynnistämiseen. 7

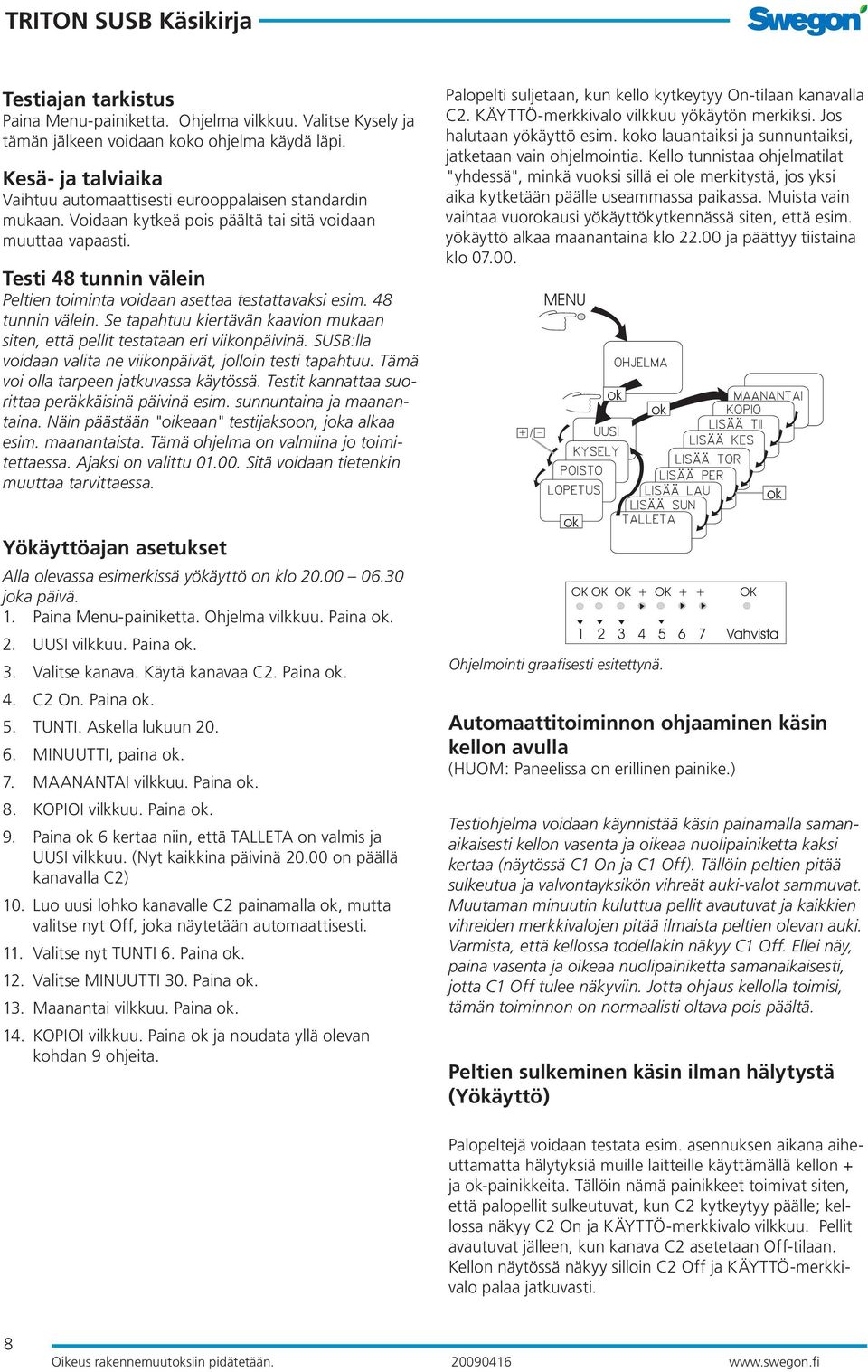

8 Testiajan tarkistus Paina Menu-painiketta. Ohjelma vilkkuu. Valitse Kysely ja tämän jälkeen voidaan ko ohjelma käydä läpi. Kesä- ja talviaika Vaihtuu automaattisesti eurooppalaisen standardin mukaan. Voidaan kytkeä pois päältä tai sitä voidaan muuttaa vapaasti. Testi 48 tunnin välein Peltien toiminta voidaan asettaa testattavaksi esim. 48 tunnin välein. Se tapahtuu kiertävän kaavion mukaan siten, että pellit testataan eri viikonpäivinä. SUSB:lla voidaan valita ne viikonpäivät, jolloin testi tapahtuu. Tämä voi olla tarpeen jatkuvassa käytössä. Testit kannattaa suorittaa peräkkäisinä päivinä esim. sunnuntaina ja maanan- taina. Näin päästään "oikeaan" testijaksoon, ja alkaa esim. maanantaista. Tämä ohjelma on valmiina jo toimi- tettaessa. Ajaksi on valittu Sitä voidaan tietenkin muuttaa tarvittaessa. Yökäyttöajan asetukset Alla olevassa esimerkissä yökäyttö on klo ja päivä. 1. Paina Menu-painiketta. Ohjelma vilkkuu. Paina UUSI vilkkuu. Paina. Valitse kanava. Käytä kanavaa C2. Paina. C2 On. Paina. TUNTI. Askella lukuun 20. MINUUTTI, paina. MAANANTAI vilkkuu. Paina. KOPIOI vilkkuu. Paina. Paina 6 kertaa niin, että TALLETA on valmis ja UUSI vilkkuu. (Nyt kaikkina päivinä on päällä kanavalla C2) Luo uusi lohko kanavalle C2 painamalla, mutta valitse nyt Off, ja näytetään automaattisesti. Valitse nyt TUNTI 6. Paina. Valitse MINUUTTI 30. Paina. Maanantai vilkkuu. Paina. KOPIOI vilkkuu. Paina ja noudata yllä olevan kohdan 9 ohjeita. Palopelti suljetaan, kun kello kytkeytyy On-tilaan kanavalla C2. KÄYTTÖ-merkkivalo vilkkuu yökäytön merkiksi. Jos halutaan yökäyttö esim. ko lauantaiksi ja sunnuntaiksi, jatketaan vain ohjelmointia. Kello tunnistaa ohjelmatilat "yhdessä", minkä vusi sillä ei ole merkitystä, jos yksi aika kytketään päälle useammassa paikassa. Muista vain vaihtaa vuorausi yökäyttökytkennässä siten, että esim. yökäyttö alkaa maanantaina klo ja päättyy tiistaina klo _ / MENU OHJELMA UUSI KYSELY TO LOPETUS Ohjelmointi graafisesti esitettynä. Automaattitoiminnon ohjaaminen käsin kellon avulla (HUOM: Paneelissa on erillinen painike.) Testiohjelma voidaan käynnistää käsin painamalla saman- aikaisesti kellon vasenta ja oikeaa nuolipainiketta kaksi kertaa (näytössä C1 On ja C1 Off). Tällöin peltien pitää sulkeutua ja valvontayksikön vihreät auki-valot sammuvat. Muutaman minuutin kuluttua pellit avautuvat ja kaikkien vihreiden merkkivalojen pitää ilmaista peltien olevan auki. Varmista, että kellossa todellakin näkyy C1 Off. Ellei näy, paina vasenta ja oikeaa nuolipainiketta samanaikaisesti, jotta C1 Off tulee näkyviin. Jotta ohjaus kellolla toimisi, tämän toiminnon on normaalisti oltava pois päältä. Peltien sulkeminen käsin ilman hälytystä (Yökäyttö) LISÄÄ PER LISÄÄ LAU LISÄÄ SUN TALLETA OK OK OK + OK + + MAANANTAI KOPIO LISÄÄ TII LISÄÄ KES LISÄÄ TOR OK Vahvista Palopeltejä voidaan testata esim. asennuksen aikana aihe- uttamatta hälytyksiä muille laitteille käyttämällä kellon + ja -painikkeita. Tällöin nämä painikkeet toimivat siten, että palopellit sulkeutuvat, kun C2 kytkeytyy päälle; kel- lossa näkyy C2 On ja KÄYTTÖ-merkkivalo vilkkuu. Pellit avautuvat jälleen, kun kanava C2 asetetaan Off-tilaan. Kellon näytössä näkyy silloin C2 Off ja KÄYTTÖ-merkki- valo palaa jatkuvasti. 8

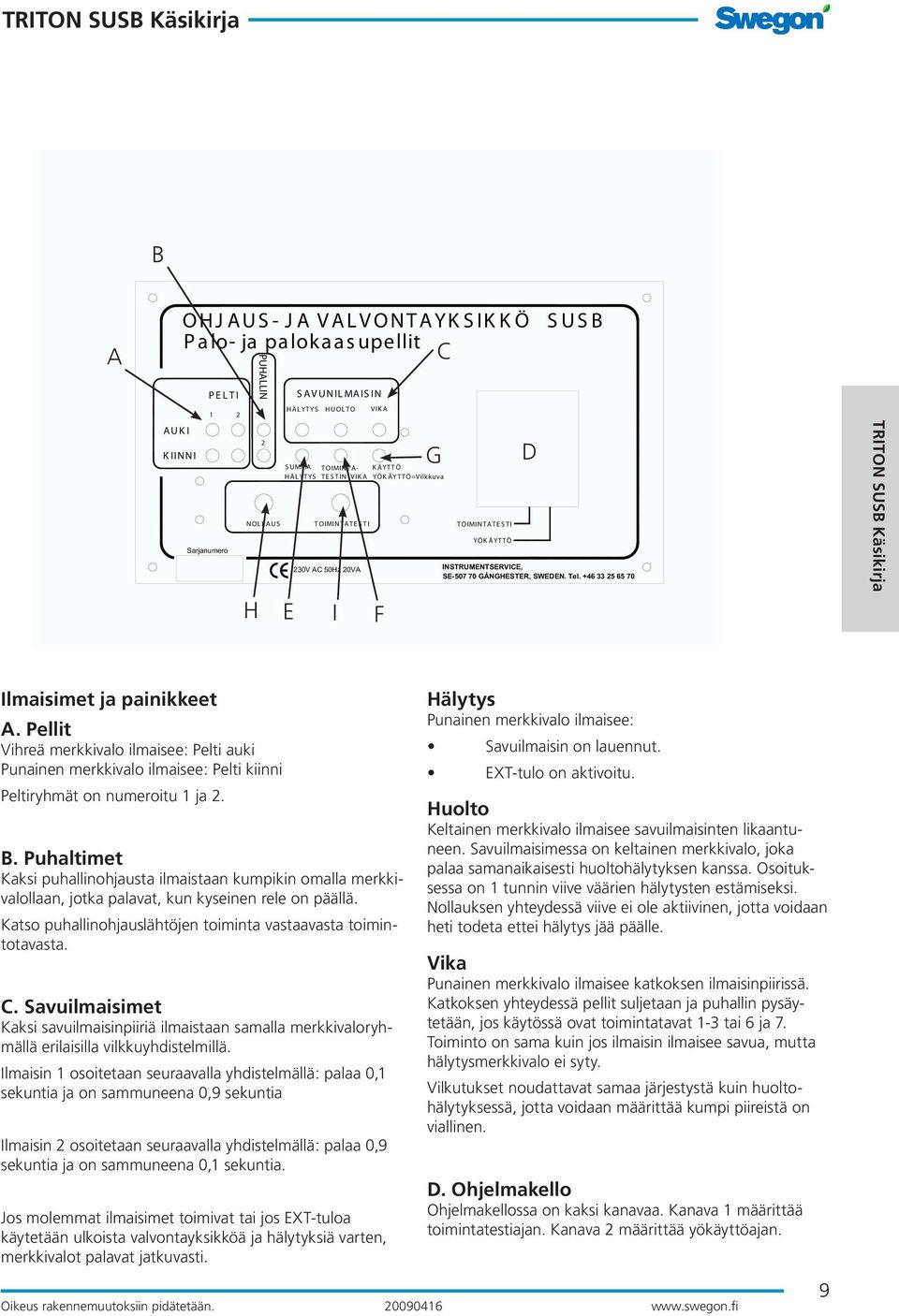

9 PUHALLIN B A OHJAUS- JA VALVONTAYKSIKKÖ Palo- ja palaas upellit C SUSB AUKI KIINNI PELTI Sarjanumero 2 NOLLAUS SAVUNILMAISIN HÄLYTYS HUOLTO VIKA SUMMA TOIMINTA- KÄYTTÖ HÄLYTYS TESTIN VIKA YÖK ÄYTTÖ=Vilkkuva TOIMINTATESTI 230V AC 50Hz 20VA H E I F G TOIMINTATESTI YÖK ÄYTTÖ D INSTRUMENTSERVICE, SE GÅNGHESTER, SWEDEN. Tel Ilmaisimet ja painikkeet A. Pellit Vihreä merkkivalo ilmaisee: Pelti auki Punainen merkkivalo ilmaisee: Pelti kiinni Peltiryhmät on numeroitu 1 ja 2. B. Puhaltimet Kaksi puhallinohjausta ilmaistaan kumpikin omalla merkki- valollaan, jotka palavat, kun kyseinen rele on päällä. Katso puhallinohjauslähtöjen toiminta vastaavasta toimin- totavasta. C. Savuilmaisimet Kaksi savuilmaisinpiiriä ilmaistaan samalla merkkivaloryh- mällä erilaisilla vilkkuyhdistelmillä. Ilmaisin 1 osoitetaan seuraavalla yhdistelmällä: palaa 0,1 sekuntia ja on sammuneena 0,9 sekuntia Ilmaisin 2 osoitetaan seuraavalla yhdistelmällä: palaa 0,9 sekuntia ja on sammuneena 0,1 sekuntia. Jos molemmat ilmaisimet toimivat tai jos EXT-tuloa käytetään ulkoista valvontayksikköä ja hälytyksiä varten, merkkivalot palavat jatkuvasti. Hälytys Punainen merkkivalo ilmaisee: Savuilmaisin on lauennut. EXT-tulo on aktivoitu. Huolto Keltainen merkkivalo ilmaisee savuilmaisinten likaantu- neen. Savuilmaisimessa on keltainen merkkivalo, ja palaa samanaikaisesti huoltohälytyksen kanssa. Osoituk- sessa on 1 tunnin viive väärien hälytysten estämiseksi. Nollauksen yhteydessä viive ei ole aktiivinen, jotta voidaan heti todeta ettei hälytys jää päälle. Vika Punainen merkkivalo ilmaisee katksen ilmaisinpiirissä. Katksen yhteydessä pellit suljetaan ja puhallin pysäy- tetään, jos käytössä ovat toimintatavat 1-3 tai 6 ja 7. Toiminto on sama kuin jos ilmaisin ilmaisee savua, mutta hälytysmerkkivalo ei syty. Vilkutukset noudattavat samaa järjestystä kuin huolto- hälytyksessä, jotta voidaan määrittää kumpi piireistä on viallinen. D. Ohjelmakello Ohjelmakellossa on kaksi kanavaa. Kanava 1 määrittää toimintatestiajan. Kanava 2 määrittää yökäyttöajan. 9

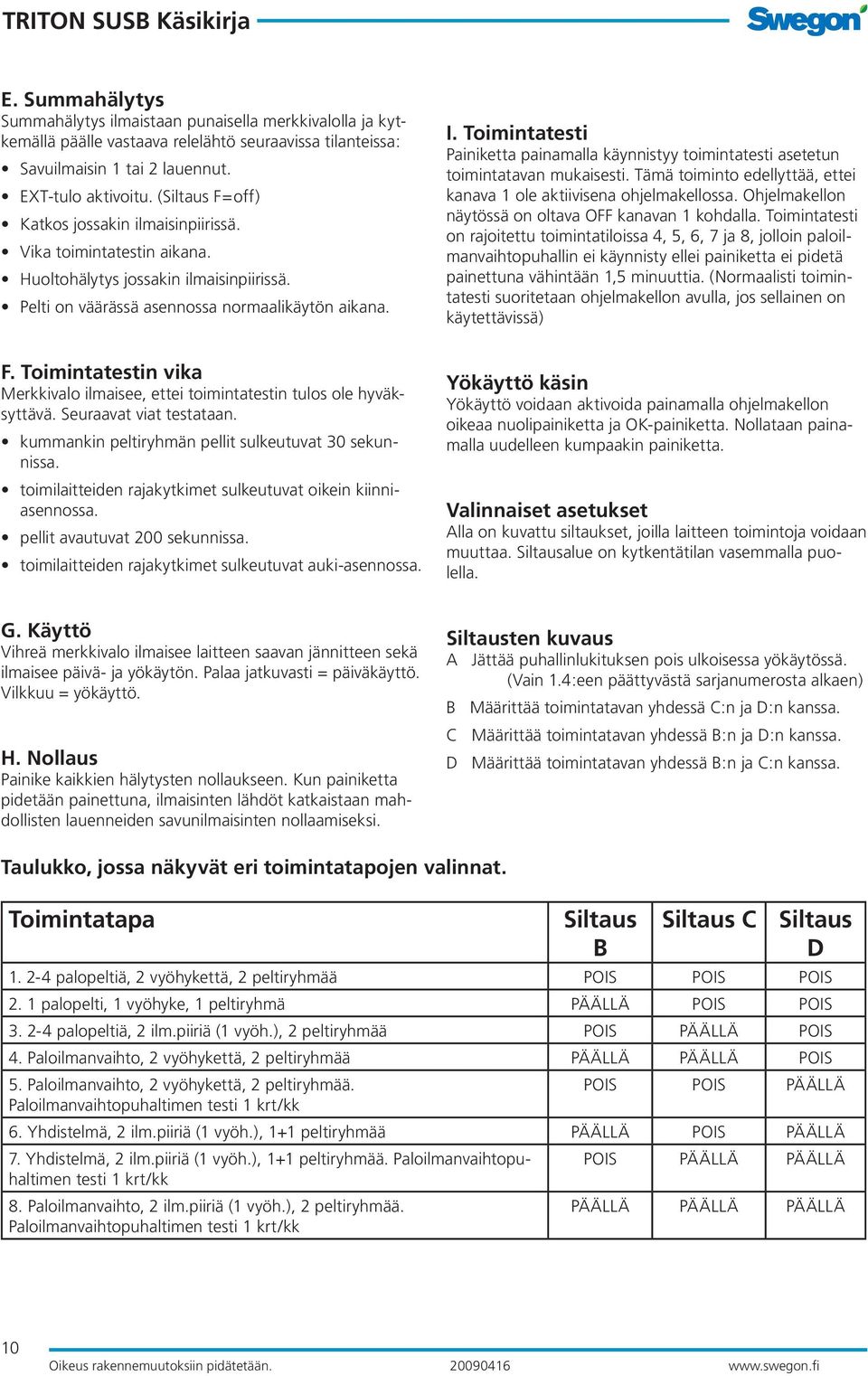

10 E. Summahälytys Summahälytys ilmaistaan punaisella merkkivalolla ja kyt- kemällä päälle vastaava relelähtö seuraavissa tilanteissa: Savuilmaisin 1 tai 2 lauennut. EXT-tulo aktivoitu. (Siltaus F=off) Katkos jossakin ilmaisinpiirissä. Vika toimintatestin aikana. Huoltohälytys jossakin ilmaisinpiirissä. Pelti on väärässä asennossa normaalikäytön aikana. F. Toimintatestin vika Merkkivalo ilmaisee, ettei toimintatestin tulos ole hyväk- syttävä. Seuraavat viat testataan. kummankin peltiryhmän pellit sulkeutuvat 30 sekun- nissa. toimilaitteiden rajakytkimet sulkeutuvat oikein kiinni- asennossa. pellit avautuvat 200 sekunnissa. toimilaitteiden rajakytkimet sulkeutuvat auki-asennossa. I. Toimintatesti Painiketta painamalla käynnistyy toimintatesti asetetun toimintatavan mukaisesti. Tämä toiminto edellyttää, ettei kanava 1 ole aktiivisena ohjelmakellossa. Ohjelmakellon näytössä on oltava OFF kanavan 1 kohdalla. Toimintatesti on rajoitettu toimintatiloissa 4, 5, 6, 7 ja 8, jolloin paloil- manvaihtopuhallin ei käynnisty ellei painiketta ei pidetä painettuna vähintään 1,5 minuuttia. (Normaalisti toimin- tatesti suoritetaan ohjelmakellon avulla, jos sellainen on käytettävissä) Yökäyttö käsin Yökäyttö voidaan aktivoida painamalla ohjelmakellon oikeaa nuolipainiketta ja OK-painiketta. Nollataan paina- malla uudelleen kumpaakin painiketta. Valinnaiset asetukset Alla on kuvattu siltaukset, joilla laitteen toimintoja voidaan muuttaa. Siltausalue on kytkentätilan vasemmalla puo- lella. G. Käyttö Vihreä merkkivalo ilmaisee laitteen saavan jännitteen sekä ilmaisee päivä- ja yökäytön. Palaa jatkuvasti = päiväkäyttö. Vilkkuu = yökäyttö. H. Nollaus Painike kaikkien hälytysten nollaukseen. Kun painiketta pidetään painettuna, ilmaisinten lähdöt katkaistaan mah- dollisten lauenneiden savunilmaisinten nollaamiseksi. Siltausten kuvaus A Jättää puhallinlukituksen pois ulkoisessa yökäytössä. (Vain 1.4:een päättyvästä sarjanumerosta alkaen) B Määrittää toimintatavan yhdessä C:n ja D:n kanssa. C Määrittää toimintatavan yhdessä B:n ja D:n kanssa. D Määrittää toimintatavan yhdessä B:n ja C:n kanssa. Taulukko, jossa näkyvät eri toimintatapojen valinnat. Toimintatapa Siltaus B palopeltiä, 2 vyöhykettä, 2 peltiryhmää 2. 1 palopelti, 1 vyöhyke, 1 peltiryhmä palopeltiä, 2 ilm.piiriä (1 vyöh.), 2 peltiryhmää 4. Paloilmanvaihto, 2 vyöhykettä, 2 peltiryhmää 5. Paloilmanvaihto, 2 vyöhykettä, 2 peltiryhmää. Paloilmanvaihtopuhaltimen testi 1 krt/kk 6. Yhdistelmä, 2 ilm.piiriä (1 vyöh.), 1+1 peltiryhmää 7. Yhdistelmä, 2 ilm.piiriä (1 vyöh.), 1+1 peltiryhmää. Paloilmanvaihtopu- haltimen testi 1 krt/kk 8. Paloilmanvaihto, 2 ilm.piiriä (1 vyöh.), 2 peltiryhmää. Paloilmanvaihtopuhaltimen testi 1 krt/kk Siltaus C Siltaus D 10

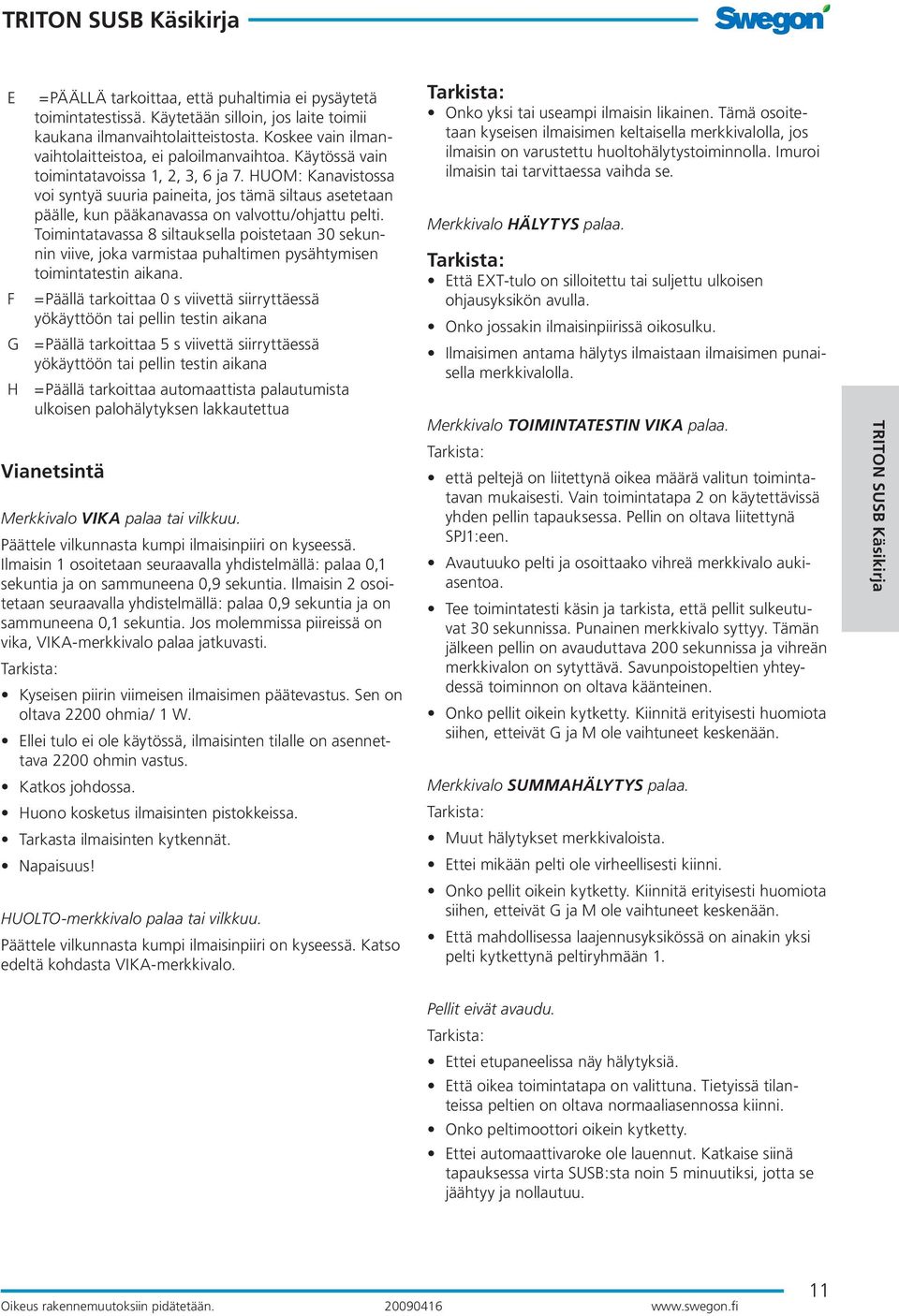

11 E = tarkoittaa, että puhaltimia ei pysäytetä toimintatestissä. Käytetään silloin, jos laite toimii kaukana ilmanvaihtolaitteistosta. Koskee vain ilman- vaihtolaitteistoa, ei paloilmanvaihtoa. Käytössä vain toimintatavoissa 1, 2, 3, 6 ja 7. HUOM: Kanavistossa voi syntyä suuria paineita, jos tämä siltaus asetetaan päälle, kun pääkanavassa on valvottu/ohjattu pelti. Toimintatavassa 8 siltauksella poistetaan 30 sekun- nin viive, ja varmistaa puhaltimen pysähtymisen toimintatestin aikana. F =Päällä tarkoittaa 0 s viivettä siirryttäessä yökäyttöön tai pellin testin aikana G =Päällä tarkoittaa 5 s viivettä siirryttäessä yökäyttöön tai pellin testin aikana H =Päällä tarkoittaa automaattista palautumista ulkoisen palohälytyksen lakkautettua Vianetsintä Merkkivalo VIKA palaa tai vilkkuu. Päättele vilkunnasta kumpi ilmaisinpiiri on kyseessä. Ilmaisin 1 osoitetaan seuraavalla yhdistelmällä: palaa 0,1 sekuntia ja on sammuneena 0,9 sekuntia. Ilmaisin 2 osoi- tetaan seuraavalla yhdistelmällä: palaa 0,9 sekuntia ja on sammuneena 0,1 sekuntia. Jos molemmissa piireissä on vika, VIKA-merkkivalo palaa jatkuvasti. Tarkista: Kyseisen piirin viimeisen ilmaisimen päätevastus. Sen on oltava 2200 ohmia/ 1 W. Ellei tulo ei ole käytössä, ilmaisinten tilalle on asennet- tava 2200 ohmin vastus. Katkos johdossa. Huono kosketus ilmaisinten pistkeissa. Tarkasta ilmaisinten kytkennät. Napaisuus! HUOLTO-merkkivalo palaa tai vilkkuu. Päättele vilkunnasta kumpi ilmaisinpiiri on kyseessä. Katso edeltä kohdasta VIKA-merkkivalo. Tarkista: Onko yksi tai useampi ilmaisin likainen. Tämä osoite- taan kyseisen ilmaisimen keltaisella merkkivalolla, jos ilmaisin on varustettu huoltohälytystoiminnolla. Imuroi ilmaisin tai tarvittaessa vaihda se. Merkkivalo HÄLYTYS palaa. Tarkista: Että EXT-tulo on silloitettu tai suljettu ulkoisen ohjausyksikön avulla. Onko jossakin ilmaisinpiirissä oikosulku. Ilmaisimen antama hälytys ilmaistaan ilmaisimen punai- sella merkkivalolla. Merkkivalo TOIMINTATESTIN VIKA palaa. Tarkista: että peltejä on liitettynä oikea määrä valitun toiminta- tavan mukaisesti. Vain toimintatapa 2 on käytettävissä yhden pellin tapauksessa. Pellin on oltava liitettynä SPJ1:een. Avautuuko pelti ja osoittaako vihreä merkkivalo auki- asentoa. Tee toimintatesti käsin ja tarkista, että pellit sulkeutu- vat 30 sekunnissa. Punainen merkkivalo syttyy. Tämän jälkeen pellin on avauduttava 200 sekunnissa ja vihreän merkkivalon on sytyttävä. Savunpoistopeltien yhtey- dessä toiminnon on oltava käänteinen. Onko pellit oikein kytketty. Kiinnitä erityisesti huomiota siihen, etteivät G ja M ole vaihtuneet keskenään. Merkkivalo SUMMAHÄLYTYS palaa. Tarkista: Muut hälytykset merkkivaloista. Ettei mikään pelti ole virheellisesti kiinni. Onko pellit oikein kytketty. Kiinnitä erityisesti huomiota siihen, etteivät G ja M ole vaihtuneet keskenään. Että mahdollisessa laajennusyksikössä on ainakin yksi pelti kytkettynä peltiryhmään 1. Pellit eivät avaudu. Tarkista: Ettei etupaneelissa näy hälytyksiä. Että oikea toimintatapa on valittuna. Tietyissä tilanteissa peltien on oltava normaaliasennossa kiinni. Onko peltimoottori oikein kytketty. Ettei automaattivare ole lauennut. Katkaise siinä tapauksessa virta SUSB:sta noin 5 minuutiksi, jotta se jäähtyy ja nollautuu. 11

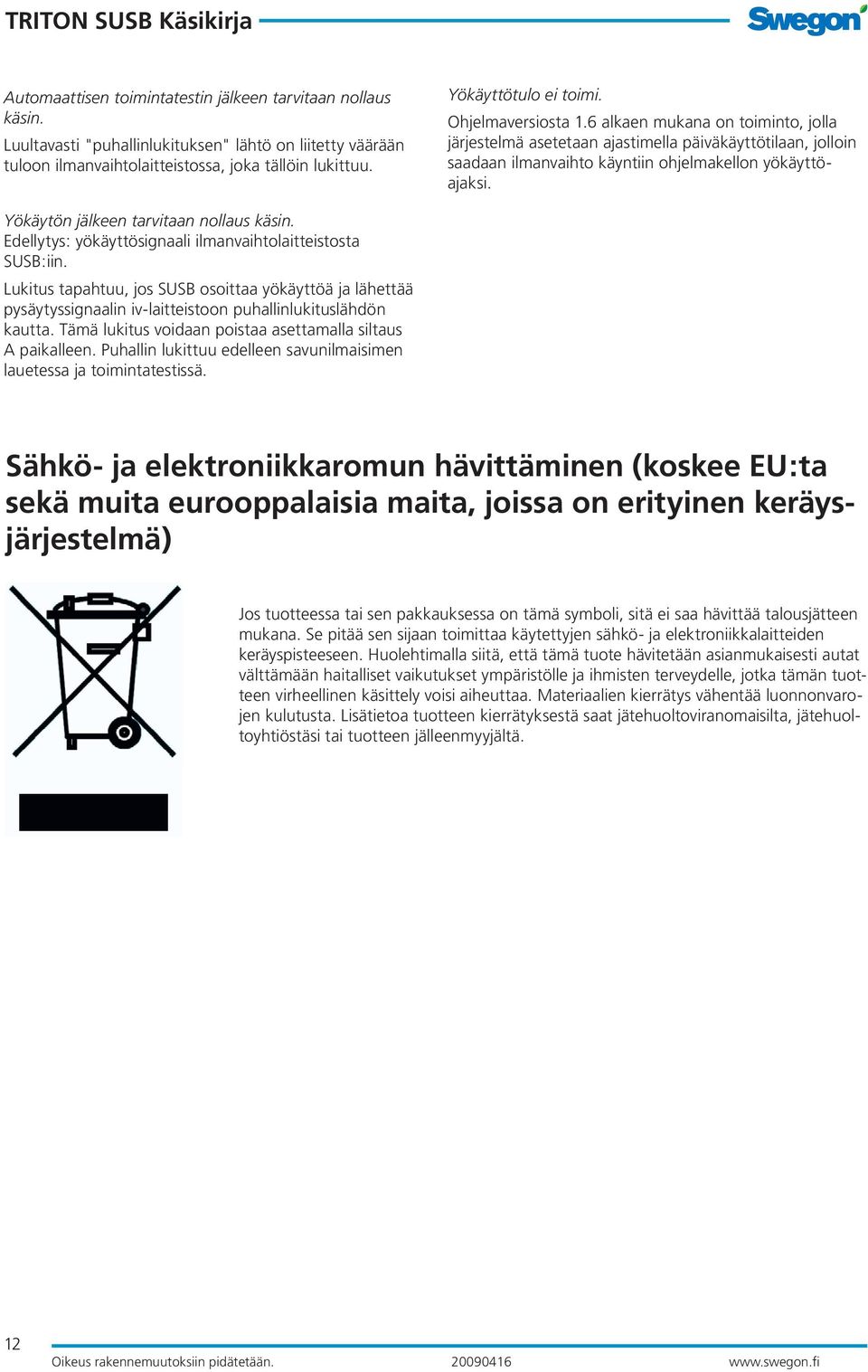

12 Automaattisen toimintatestin jälkeen tarvitaan nollaus käsin. Luultavasti "puhallinlukituksen" lähtö on liitetty väärään tuloon ilmanvaihtolaitteistossa, ja tällöin lukittuu. Yökäyttötulo ei toimi. Ohjelmaversiosta 1.6 alkaen mukana on toiminto, jolla järjestelmä asetetaan ajastimella päiväkäyttötilaan, jolloin saadaan ilmanvaihto käyntiin ohjelmakellon yökäyttö- ajaksi. Yökäytön jälkeen tarvitaan nollaus käsin. Edellytys: yökäyttösignaali ilmanvaihtolaitteistosta SUSB:iin. Lukitus tapahtuu, jos SUSB osoittaa yökäyttöä ja lähettää pysäytyssignaalin iv-laitteistoon puhallinlukituslähdön kautta. Tämä lukitus voidaan poistaa asettamalla siltaus A paikalleen. Puhallin lukittuu edelleen savunilmaisimen lauetessa ja toimintatestissä. Sähkö- ja elektroniikkaromun hävittäminen (koskee EU:ta sekä muita eurooppalaisia maita, joissa on erityinen keräys- järjestelmä) Jos tuotteessa tai sen pakkauksessa on tämä symboli, sitä ei saa hävittää talousjätteen mukana. Se pitää sen sijaan toimittaa käytettyjen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Huolehtimalla siitä, että tämä tuote hävitetään asianmukaisesti autat välttämään haitalliset vaikutukset ympäristölle ja ihmisten terveydelle, jotka tämän tuotteen virheellinen käsittely voisi aiheuttaa. Materiaalien kierrätys vähentää luonnonvarojen kulutusta. Lisätietoa tuotteen kierrätyksestä saat jätehuoltoviranomaisilta, jätehuol- toyhtiöstäsi tai tuotteen jälleenmyyjältä. 12
