SUSB OHJAUS- JA VALVONTAYKSIKKÖ. Kuvaus

Koko: px
Aloita esitys sivulta:

Download "SUSB OHJAUS- JA VALVONTAYKSIKKÖ. Kuvaus"

Transkriptio

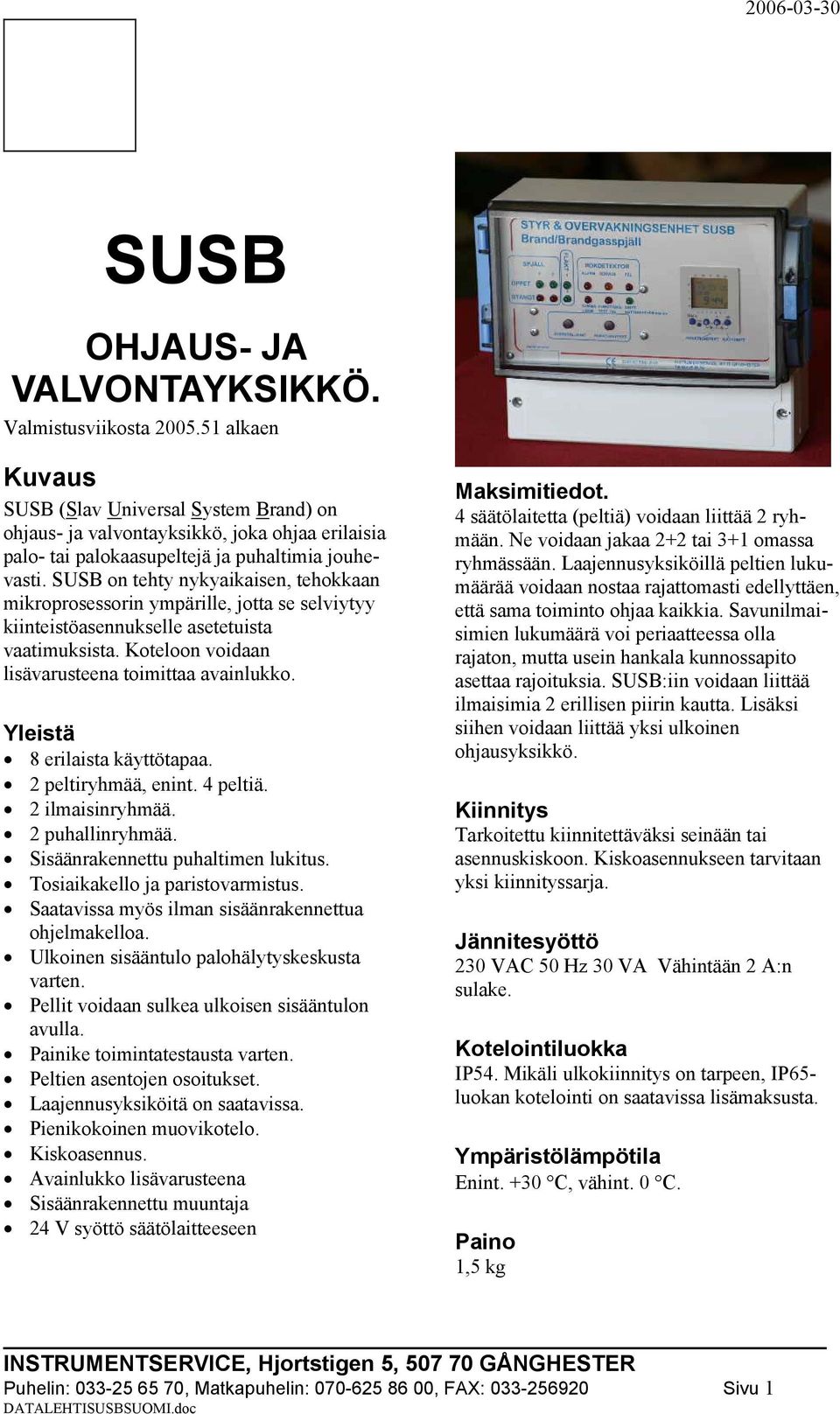

1 SUSB OHJAUS- JA VALVONTAYKSIKKÖ. Valmistusviikosta alkaen Kuvaus SUSB (Slav Universal System Brand) on ohjaus- ja valvontayksikkö, joka ohjaa erilaisia palo- tai palokaasupeltejä ja puhaltimia jouhevasti. SUSB on tehty nykyaikaisen, tehokkaan mikroprosessorin ympärille, jotta se selviytyy kiinteistöasennukselle asetetuista vaatimuksista. Koteloon voidaan lisävarusteena toimittaa avainlukko. Yleistä 8 erilaista käyttötapaa. 2 peltiryhmää, enint. 4 peltiä. 2 ilmaisinryhmää. 2 puhallinryhmää. Sisäänrakennettu puhaltimen lukitus. Tosiaikakello ja paristovarmistus. Saatavissa myös ilman sisäänrakennettua ohjelmakelloa. Ulkoinen sisääntulo palohälytyskeskusta varten. Pellit voidaan sulkea ulkoisen sisääntulon avulla. Painike toimintatestausta varten. Peltien asentojen osoitukset. Laajennusyksiköitä on saatavissa. Pienikokoinen muovikotelo. Kiskoasennus. Avainlukko lisävarusteena Sisäänrakennettu muuntaja 24 V syöttö säätölaitteeseen Maksimitiedot. 4 säätölaitetta (peltiä) voidaan liittää 2 ryhmään. Ne voidaan jakaa 2+2 tai 3+1 omassa ryhmässään. Laajennusyksiköillä peltien lukumäärää voidaan nostaa rajattomasti edellyttäen, että sama toiminto ohjaa kaikkia. Savunilmaisimien lukumäärä voi periaatteessa olla rajaton, mutta usein hankala kunnossapito asettaa rajoituksia. SUSB:iin voidaan liittää ilmaisimia 2 erillisen piirin kautta. Lisäksi siihen voidaan liittää yksi ulkoinen ohjausyksikkö. Kiinnitys Tarkoitettu kiinnitettäväksi seinään tai asennuskiskoon. Kiskoasennukseen tarvitaan yksi kiinnityssarja. Jännitesyöttö 230 VAC 50 Hz 30 VA Vähintään 2 A:n sulake. Kotelointiluokka IP54. Mikäli ulkokiinnitys on tarpeen, IP65- luokan kotelointi on saatavissa lisämaksusta. Ympäristölämpötila Enint. +30 C, vähint. 0 C. Paino 1,5 kg INSTRUMENTSERVICE, Hjortstigen 5, GÅNGHESTER Puhelin: , Matkapuhelin: , FAX: Sivu 1 DATALEHTISUSBSUOMI.doc

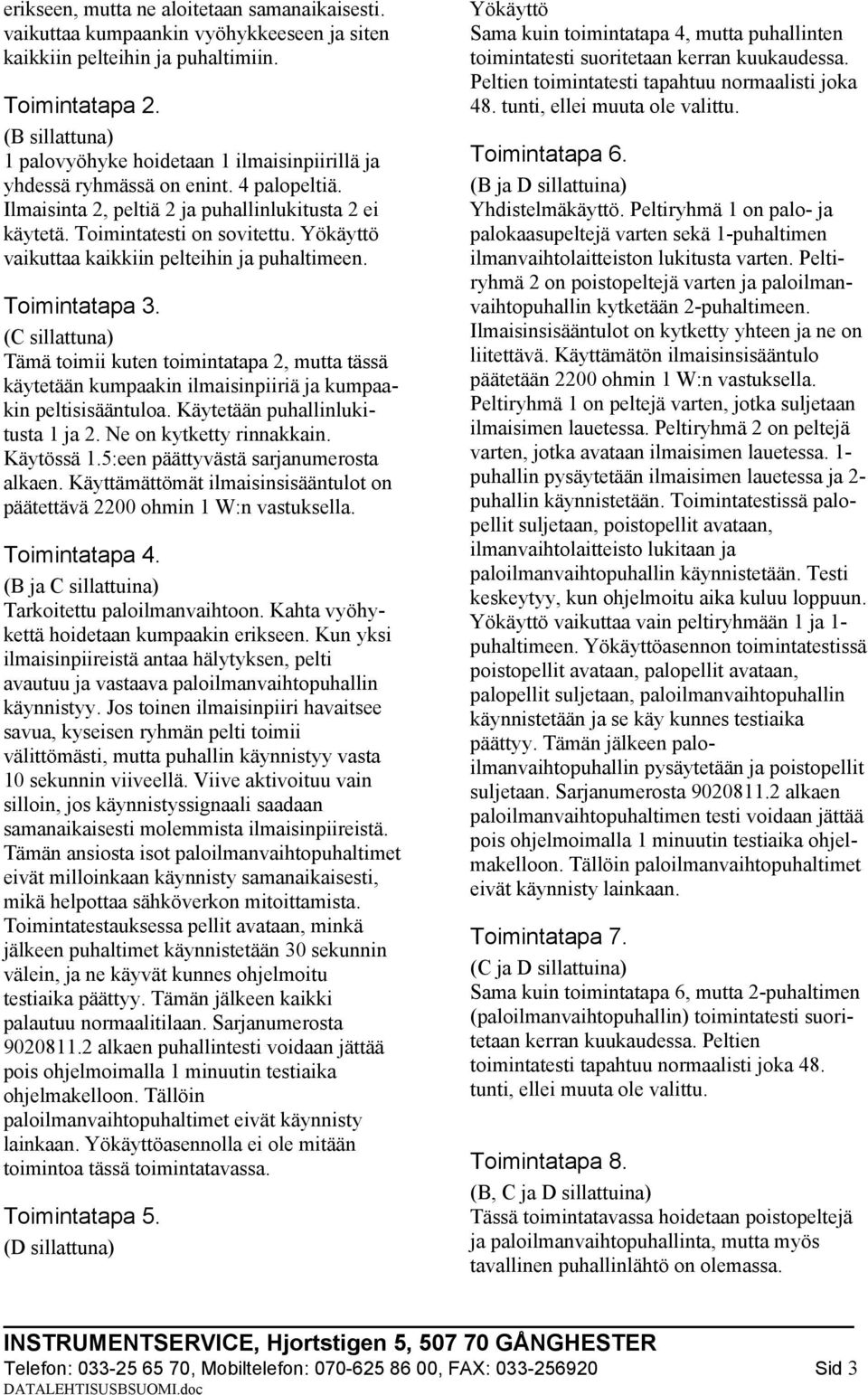

2 2 erilaista kokoonpanoa. 1 Ilman ohjelmakelloa. 2 Ohjelmakellon kanssa. Lisävarusteet Kiinnityssarja kiskoasennusta varten Avainlukko Laajennusyksikkö 4 pellille. (SUSB-E) Laajennusyksikkö 8 pellille. (SUSB-E8) Lähdöt Summahälytys. Jännitteetön vaihtokosketin 1 A enint. 60 VA. Nastanumerot 10, 11, 12. Lauennut savunilmaisin on yhteinen molemmille piireille. Jännitteetön vaihtokosketin 1 A enint. 60 VA. Nastanumerot 7, 8, 9. Lukitus 1-puhaltimelle. Jännitteetön vaihtokosketin enint. 10 A / 250 V. Nastanumerot 13, 14, 15. Lukitus 2-puhaltimelle. Jännitteetön vaihtokosketin enint. 10 A / 250 V. Nastanumerot 16, 17, 18. Sisääntulot Savunilmaisin 1. Nasta DET1 +,- Savunilmaisin 2. Nasta DET2 +,- EXT. Vaihtoehto 1. Yökäyttöasento. EXT. Vaihtoehto 2. Ulkoinen ohjausyksikkö. Katkossa tapahtuu sama kuin lauenneen savunilmaisimen yhteydessä. (Vaikuttaa molempiin ryhmiin) Nastanumerot 5, 6. Normaali siltaus. Laajennusyksikkö. Nastat 20, 21, 22. Mitat OHJAUS- JA VALVONTAYKSIKKÖ SUSB Palo- ja palokaasupellit PELTI 1 2 PUHAL 1 SAVUNILMAISIN HÄLYTYSHUOLTO VIKA AUKI 2 KIINNI SUMMA TOIMINTA- KÄYTTÖ HÄLYT. TESTIN VIKA YÖKÄYTTÖ=vilkkuva NOLLAUS TOIMINTATESTI TOIMINTATESTI YÖKÄYTTÖ Serienummer: 230V AC 50Hz 20VA INSTRUMENTSERVICE, GÅNGHESTER Tel st PG9, 4 st PG11, 1 st PG13,5 Knockouts toimintatapaa SUSB on tarkoitettu hoitamaan palo- ja palokaasupeltejä joko erikseen tai ryhmänä sekä normaalien ilmanvaihtojärjestelmien että paloilmanvaihtojärjestelmien yhteydessä. Tulipalon sattuessa ilmanvaihtolaitteet normaalisti pysähtyvät ja paloilmanvaihtolaitteet käynnistyvät. Myös peltejä on voitava kääntää eri suuntiin toiminnosta riippuen. Valittavissa on 8 erilaista toimintatapaa. Käytössä sarjanumerosta alkaen. Toimintatapa 1. (Ei siltausta B,C,D) Käytetään ohjaamaan enint. 2 palo- tai palokaasupeltiä kahdesta savunilmaisinpiiristä kahden puhaltimen lukituksella. Koko yksikkö voidaan nähdä aivan kuin toiminta olisi kaksinkertainen, jolloin 2 palovyöhykettä on hoidettavissa. Toimintatesti on sovitettu siten, että molempien ryhmien toiminta testataan Sivu 2

3 erikseen, mutta ne aloitetaan samanaikaisesti. vaikuttaa kumpaankin vyöhykkeeseen ja siten kaikkiin pelteihin ja puhaltimiin. Toimintatapa 2. (B sillattuna) 1 palovyöhyke hoidetaan 1 ilmaisinpiirillä ja yhdessä ryhmässä on enint. 4 palopeltiä. Ilmaisinta 2, peltiä 2 ja puhallinlukitusta 2 ei käytetä. Toimintatesti on sovitettu. Yökäyttö vaikuttaa kaikkiin pelteihin ja puhaltimeen. Toimintatapa 3. (C sillattuna) Tämä toimii kuten toimintatapa 2, mutta tässä käytetään kumpaakin ilmaisinpiiriä ja kumpaakin peltisisääntuloa. Käytetään puhallinlukitusta 1 ja 2. Ne on kytketty rinnakkain. Käytössä 1.5:een päättyvästä sarjanumerosta alkaen. Käyttämättömät ilmaisinsisääntulot on päätettävä 2200 ohmin 1 W:n vastuksella. Toimintatapa 4. (B ja C sillattuina) Tarkoitettu paloilmanvaihtoon. Kahta vyöhykettä hoidetaan kumpaakin erikseen. Kun yksi ilmaisinpiireistä antaa hälytyksen, pelti avautuu ja vastaava paloilmanvaihtopuhallin käynnistyy. Jos toinen ilmaisinpiiri havaitsee savua, kyseisen ryhmän pelti toimii välittömästi, mutta puhallin käynnistyy vasta 10 sekunnin viiveellä. Viive aktivoituu vain silloin, jos käynnistyssignaali saadaan samanaikaisesti molemmista ilmaisinpiireistä. Tämän ansiosta isot paloilmanvaihtopuhaltimet eivät milloinkaan käynnisty samanaikaisesti, mikä helpottaa sähköverkon mitoittamista. Toimintatestauksessa pellit avataan, minkä jälkeen puhaltimet käynnistetään 30 sekunnin välein, ja ne käyvät kunnes ohjelmoitu testiaika päättyy. Tämän jälkeen kaikki palautuu normaalitilaan. Sarjanumerosta alkaen puhallintesti voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaihtopuhaltimet eivät käynnisty lainkaan. Yökäyttöasennolla ei ole mitään toimintoa tässä toimintatavassa. Toimintatapa 5. (D sillattuna) Yökäyttö Sama kuin toimintatapa 4, mutta puhallinten toimintatesti suoritetaan kerran kuukaudessa. Peltien toimintatesti tapahtuu normaalisti joka 48. tunti, ellei muuta ole valittu. Toimintatapa 6. (B ja D sillattuina) Yhdistelmäkäyttö. Peltiryhmä 1 on palo- ja palokaasupeltejä varten sekä 1-puhaltimen ilmanvaihtolaitteiston lukitusta varten. Peltiryhmä 2 on poistopeltejä varten ja paloilmanvaihtopuhallin kytketään 2-puhaltimeen. Ilmaisinsisääntulot on kytketty yhteen ja ne on liitettävä. Käyttämätön ilmaisinsisääntulo päätetään 2200 ohmin 1 W:n vastuksella. Peltiryhmä 1 on peltejä varten, jotka suljetaan ilmaisimen lauetessa. Peltiryhmä 2 on peltejä varten, jotka avataan ilmaisimen lauetessa. 1- puhallin pysäytetään ilmaisimen lauetessa ja 2- puhallin käynnistetään. Toimintatestissä palopellit suljetaan, poistopellit avataan, ilmanvaihtolaitteisto lukitaan ja paloilmanvaihtopuhallin käynnistetään. Testi keskeytyy, kun ohjelmoitu aika kuluu loppuun. Yökäyttö vaikuttaa vain peltiryhmään 1 ja 1- puhaltimeen. Yökäyttöasennon toimintatestissä poistopellit avataan, palopellit avataan, palopellit suljetaan, paloilmanvaihtopuhallin käynnistetään ja se käy kunnes testiaika päättyy. Tämän jälkeen paloilmanvaihtopuhallin pysäytetään ja poistopellit suljetaan. Sarjanumerosta alkaen paloilmanvaihtopuhaltimen testi voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaihtopuhaltimet eivät käynnisty lainkaan. Toimintatapa 7. (C ja D sillattuina) Sama kuin toimintatapa 6, mutta 2-puhaltimen (paloilmanvaihtopuhallin) toimintatesti suoritetaan kerran kuukaudessa. Peltien toimintatesti tapahtuu normaalisti joka 48. tunti, ellei muuta ole valittu. Toimintatapa 8. (B, C ja D sillattuina) Tässä toimintatavassa hoidetaan poistopeltejä ja paloilmanvaihtopuhallinta, mutta myös tavallinen puhallinlähtö on olemassa. INSTRUMENTSERVICE, Hjortstigen 5, GÅNGHESTER Telefon: , Mobiltelefon: , FAX: Sid 3 DATALEHTISUSBSUOMI.doc

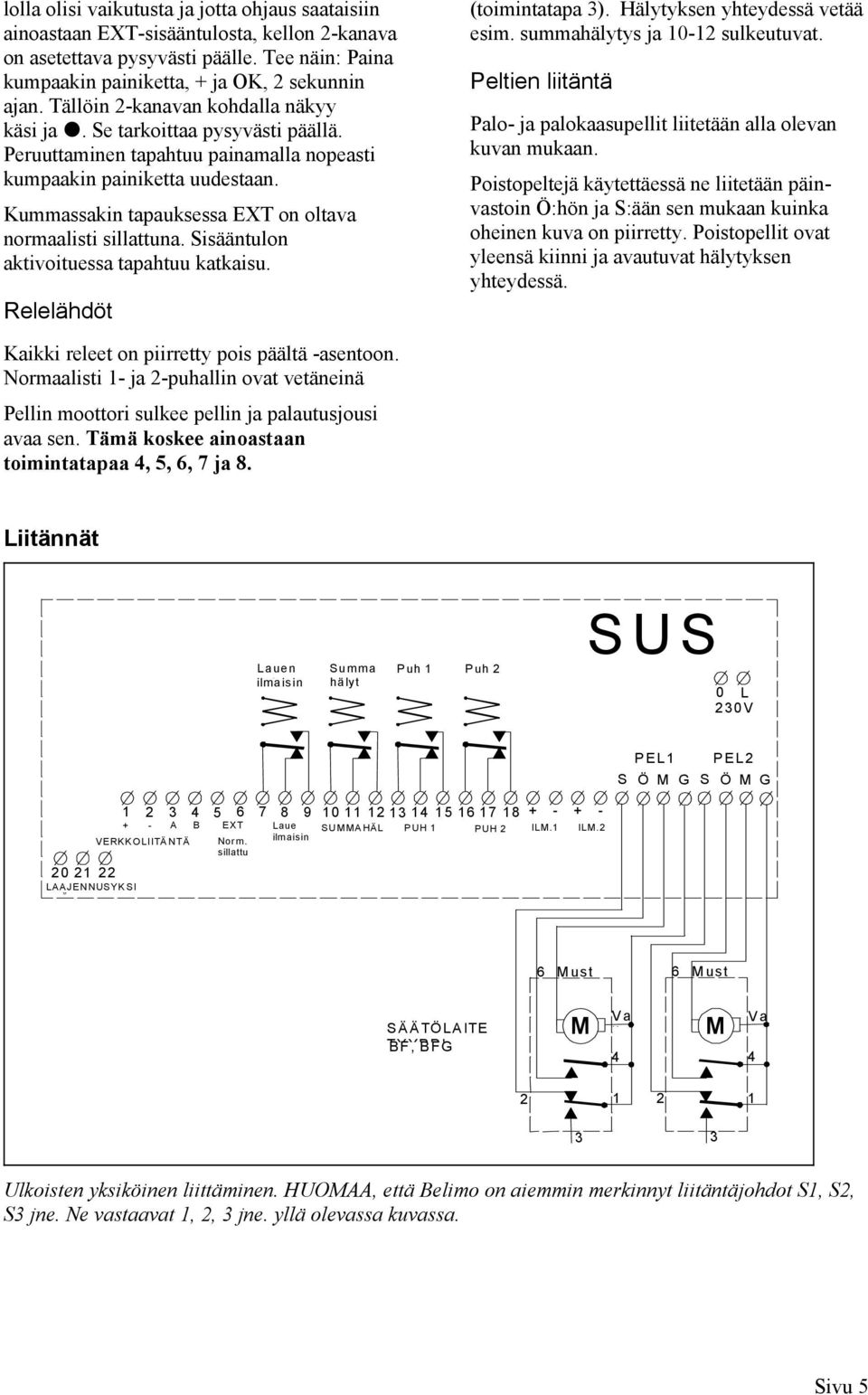

4 Kumpaakin savunilmaisintuloa voidaan käyttää, mutta ne on kytketty yhteen yhdeksi vyöhykkeeksi. Toiminnot ovat seuraavat: Käynnistyessä poistopellit menevät kiinni, 1- puhaltimen lähtö kytkeytyy päälle. Ilmaisimen lauetessa 1-puhallin pysähtyy ja poistopellit avautuvat. 2-puhallin käynnistyy 10 sekunnin kuluttua savun havaitsemisesta riippumatta siitä ovatko pellit avautuneet. Toimintatestissä 1-puhallin pysäytetään. 30 sekunnin kuluttua pellit avautuvat. (30 sekunnin viive on poistettavissa kytkemällä siltaus E.) Joka 16. testisekvenssi (eli kerran kuukaudessa) paloilmanvaihtopuhallin (2-puhallin) käynnistyy ja käy niin pitkään kuin kellon 1- kanava on päällä-asennossa. Kun kello pysähtyy, 2-puhallin pysäytetään, pellit suljetaan ja 1-puhallin kytkeytyy päälle. Muiden 15 testitilanteen aikana 2-puhallin ei käynnisty olipa ohjelmakello ohjelmoitu miten tahansa. Heti kun pellit ovat avautuneet tapahtuu sulkeutuminen ja paluu normaalitilanteeseen. Toimintatesti yökäytön aikana. Yökäyttöasennossa toimintatesti voidaan suorittaa ilman mitään erityistä ohjelmointia. SUSB tunnistaa peltien asennot ja testaa niiden toiminnan vastakkaisessa suunnassa. Puhaltimia testataan vain jos ne ovat paloilmanvaihtopuhaltimia. Käytön ensisijaisuus. Jos hälytys tulee (lauennut ilmaisin tai ulkoinen palohälytys) toimintatestin aikana, testi keskeytyy ja hälytystila otetaan välittömästi käyttöön. Puhaltimen ohjaus Sisäänrakennettu puhallinohjaus on älykäs. Laitteessa on kaksi erilaista puhallinulostuloa, joita käytetään eri tavoin näissä 8 toimintatavassa. Ilmanvaihtolaitteiston ohjauksessa puhallin saa pysähtymissignaalin välittömästi, kun savua havaitaan. Normaaliluonteisen kontrolloidun ohjauksen yhteydessä, kuten esim. toimintatestissä, puhallin saa 30 sekuntia aikaa käyntinopeuden pienentämiseksi ennen kuin jokin pelti suljetaan. Paloilmanvaihtopuhaltimia voidaan ohjata SUSB:in 1:stä tai 2:sta lähdöstä. Mikäli kaksi puhallinta on liitettynä, ne käynnistyvät 10 sekunnin välein ilmaisimen lauetessa. Toimintatestissä käynnistysväli on 30 sekuntia. Tämä estää tarpeettoman suuren käynnistysvirran syntymisen sen takia, että molemmat käynnistyisivät samanaikaisesti. Ohjelmakello. Ohjelmakellossa on kaksi kanavaa. 1-kanava ohjaa mahdollista toimintatestiä ja 2-kanava ohjaa yökäyttöä. Katso kyseiset toiminnot vastaavasta toimintatilasta. Jos SUSB toimitetaan ilman ohjelmakelloa, toimintatesti voidaan suorittaa käsin etupaneelin painikkeella. Toimintatilassa 4, 5, 6 ja 7 paloilmanvaihtolaitteistoa voidaan koeajaa ohjelmakelloon ohjelmoidun päälläoloajan aikana. Sarjanumerosta alkaen paloilmanvaihtopuhaltimen testi voidaan jättää pois ohjelmoimalla 1 minuutin testiaika ohjelmakelloon. Tällöin paloilmanvaihtopuhaltimet eivät käynnisty lainkaan. "On" ohjelmakellossa ilmoittaa, että testi käynnistetään. "Off" ilmoittaa, että testi päättyy. 2-kanavassa "On" ilmaisee, että yökäyttö on aktivoitu. Kellossa on automaattinen vaihto kesä- ja talviajan välillä ja siihen on esiasetettu toimintatesti klo maanantaina, keskiviikkona, perjantaina ja sunnuntaina. Toimintatesti ilman ohjelmakelloa. Jos SUSB käyttää ns. arkistopeltejä, peltien toimintatestaus käsin on sallittua neljä kertaa vuodessa, mikäli tämä kirjataan ylös. Tällaista tilannetta varten SUSB voidaan toimittaa ilman ohjelmakelloa ja tällöin toimintatesti suoritetaan yksinkertaisesti painikkeella. Tällöin SUSB valvoo kaikkia sähköpiirejä samalla tavoin kuin automatiikalla. Tulevaisuuden laajennuksia varten SUSB voidaan jälkikäteen täydentää ohjelmakellolla ja sen paristovarmistuksella. Kytkennät. 230V 50Hz. Liitetään kiinteällä kaapeloinnilla vähintään 2 A:n ryhmäsulakkeeseen. Käyttökatkaisijan on oltava yksikön läheisyydessä. SUSB:ssa on vahvistettu eristys, minkä takia maadoitus ei ole välttämätön. EXT-sisääntulot EXT-tuloilla on kaksi erilaista käyttöaluetta, jotka määräytyvät F-siltauksen avulla. Jos siltausta ei ole, sisääntulo toimii ilmaisimen lauetessa. Jos siltaus on kytkettynä, sisääntulo toimii yökäytössä. HUOM. Jotta ohjelmakel- Sivu 4

5 lolla olisi vaikutusta ja jotta ohjaus saataisiin ainoastaan EXT-sisääntulosta, kellon 2-kanava on asetettava pysyvästi päälle. Tee näin: Paina kumpaakin painiketta, + ja OK, 2 sekunnin ajan. Tällöin 2-kanavan kohdalla näkyy käsi ja. Se tarkoittaa pysyvästi päällä. Peruuttaminen tapahtuu painamalla nopeasti kumpaakin painiketta uudestaan. Kummassakin tapauksessa EXT on oltava normaalisti sillattuna. Sisääntulon aktivoituessa tapahtuu katkaisu. Relelähdöt (toimintatapa 3). Hälytyksen yhteydessä vetää esim. summahälytys ja sulkeutuvat. Peltien liitäntä Palo- ja palokaasupellit liitetään alla olevan kuvan mukaan. Poistopeltejä käytettäessä ne liitetään päinvastoin Ö:hön ja S:ään sen mukaan kuinka oheinen kuva on piirretty. Poistopellit ovat yleensä kiinni ja avautuvat hälytyksen yhteydessä. Kaikki releet on piirretty pois päältä -asentoon. Normaalisti 1- ja 2-puhallin ovat vetäneinä Pellin moottori sulkee pellin ja palautusjousi avaa sen. Tämä koskee ainoastaan toimintatapaa 4, 5, 6, 7 ja 8. Liitännät Lauen ilmaisin t Summa hälyt Puh 1 Puh 2 SUS 0 L 230V S PEL1 Ö M G PEL2 S Ö M G A B EXT VERKKOLIITÄNTÄ Norm. sillattu LAAJENNUSYKSI Ö Laue ilmaisin SUMMAHÄL PUH 1 PUH ILM.1 ILM.2 6 Must 6 Must SÄÄTÖLAITE TYYPPI BF, BFG M Va lk 4 M Va Ulkoisten yksiköinen liittäminen. HUOMAA, että Belimo on aiemmin merkinnyt liitäntäjohdot S1, S2, S3 jne. Ne vastaavat 1, 2, 3 jne. yllä olevassa kuvassa. Sivu 5

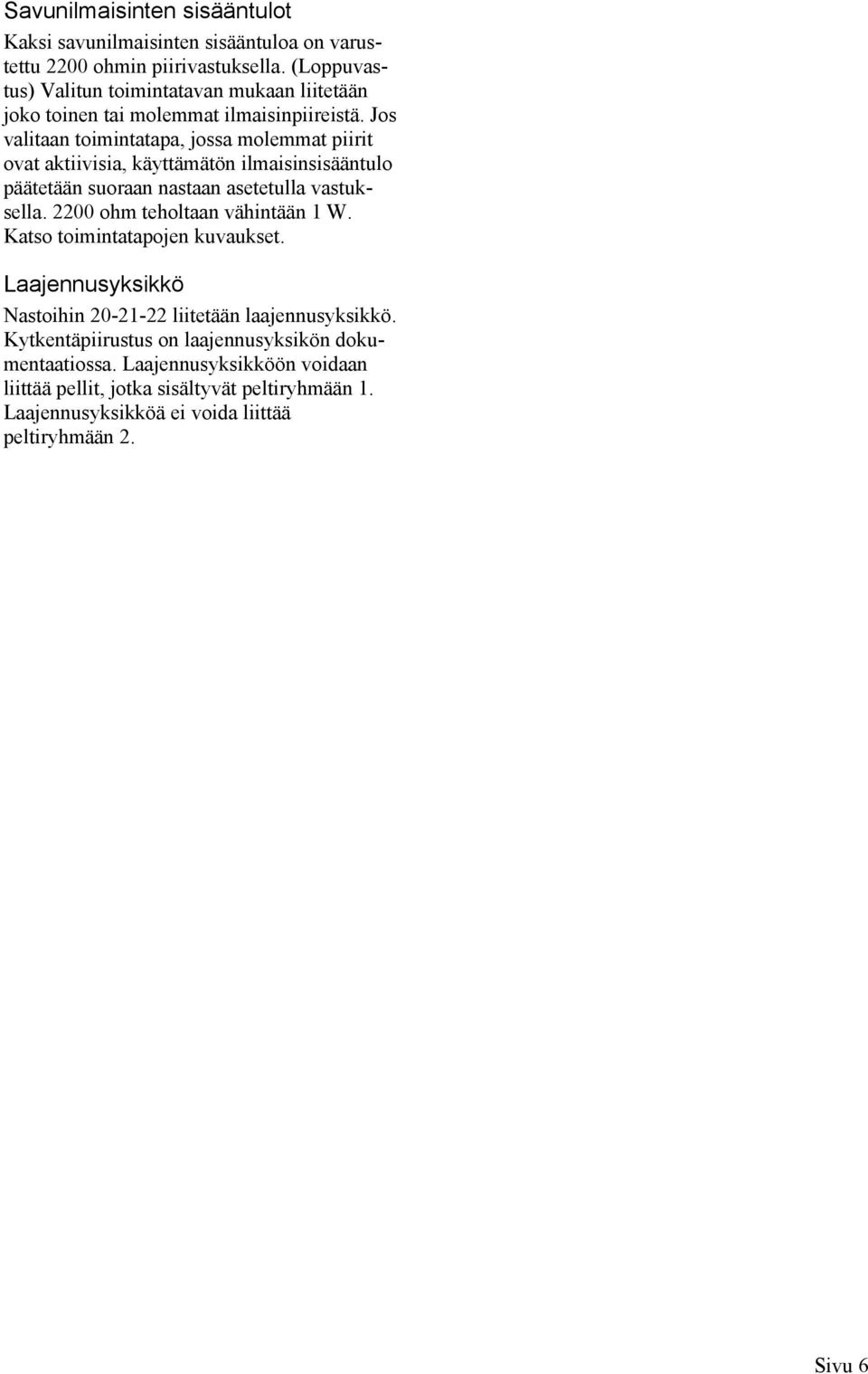

6 Savunilmaisinten sisääntulot Kaksi savunilmaisinten sisääntuloa on varustettu 2200 ohmin piirivastuksella. (Loppuvastus) Valitun toimintatavan mukaan liitetään joko toinen tai molemmat ilmaisinpiireistä. Jos valitaan toimintatapa, jossa molemmat piirit ovat aktiivisia, käyttämätön ilmaisinsisääntulo päätetään suoraan nastaan asetetulla vastuksella ohm teholtaan vähintään 1 W. Katso toimintatapojen kuvaukset. Laajennusyksikkö Nastoihin liitetään laajennusyksikkö. Kytkentäpiirustus on laajennusyksikön dokumentaatiossa. Laajennusyksikköön voidaan liittää pellit, jotka sisältyvät peltiryhmään 1. Laajennusyksikköä ei voida liittää peltiryhmään 2. Sivu 6

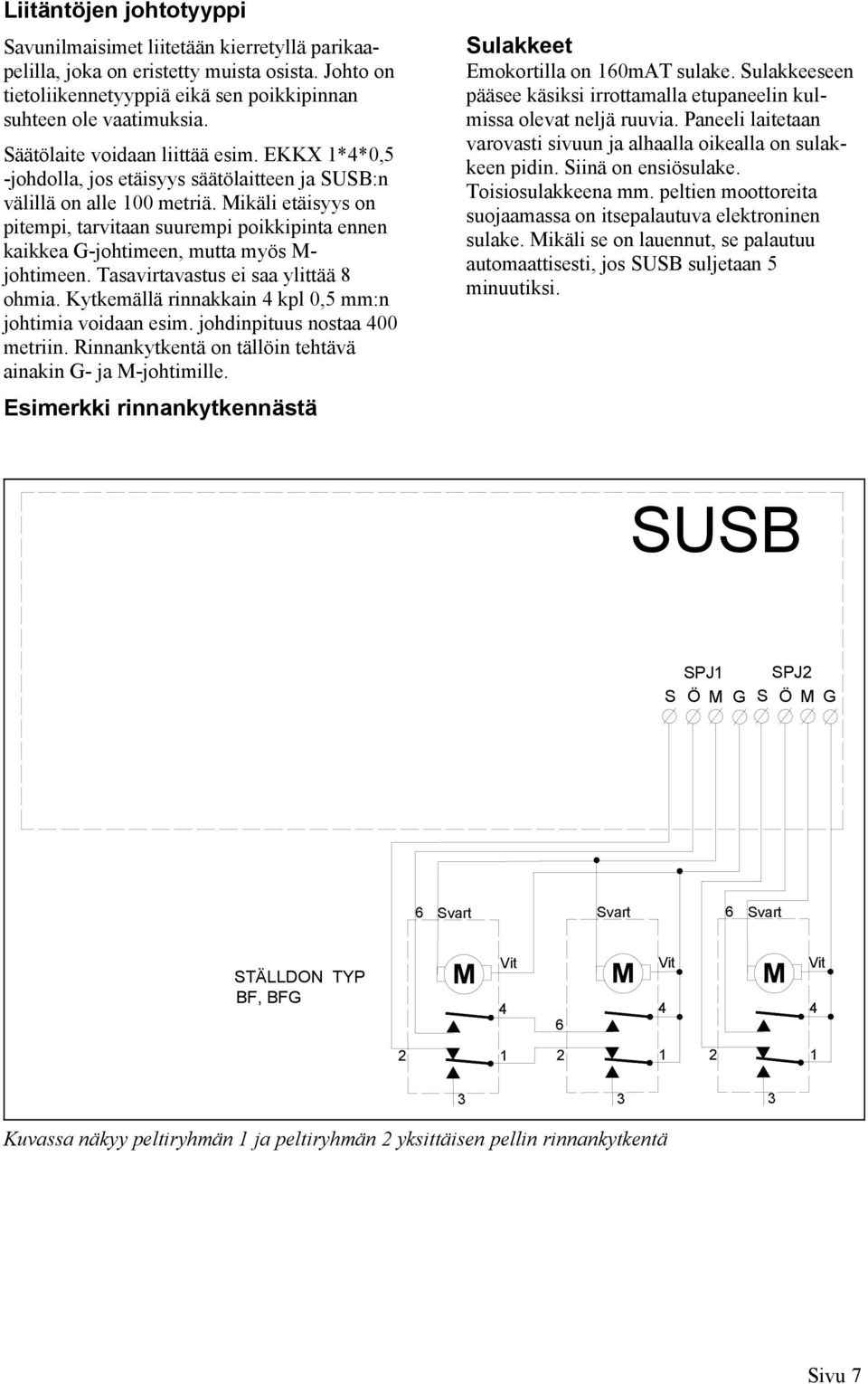

7 Liitäntöjen johtotyyppi Savunilmaisimet liitetään kierretyllä parikaapelilla, joka on eristetty muista osista. Johto on tietoliikennetyyppiä eikä sen poikkipinnan suhteen ole vaatimuksia. Säätölaite voidaan liittää esim. EKKX 1*4*0,5 -johdolla, jos etäisyys säätölaitteen ja SUSB:n välillä on alle 100 metriä. Mikäli etäisyys on pitempi, tarvitaan suurempi poikkipinta ennen kaikkea G-johtimeen, mutta myös M- johtimeen. Tasavirtavastus ei saa ylittää 8 ohmia. Kytkemällä rinnakkain 4 kpl 0,5 mm:n johtimia voidaan esim. johdinpituus nostaa 400 metriin. Rinnankytkentä on tällöin tehtävä ainakin G- ja M-johtimille. Esimerkki rinnankytkennästä Sulakkeet Emokortilla on 160mAT sulake. Sulakkeeseen pääsee käsiksi irrottamalla etupaneelin kulmissa olevat neljä ruuvia. Paneeli laitetaan varovasti sivuun ja alhaalla oikealla on sulakkeen pidin. Siinä on ensiösulake. Toisiosulakkeena mm. peltien moottoreita suojaamassa on itsepalautuva elektroninen sulake. Mikäli se on lauennut, se palautuu automaattisesti, jos SUSB suljetaan 5 minuutiksi. SUSB SPJ1 S Ö M G SPJ2 S Ö M G 6 Svart Svart 6 Svart STÄLLDON TYP BF, BFG M Vit 4 6 M Vit 4 M Vit Kuvassa näkyy peltiryhmän 1 ja peltiryhmän 2 yksittäisen pellin rinnankytkentä Sivu 7

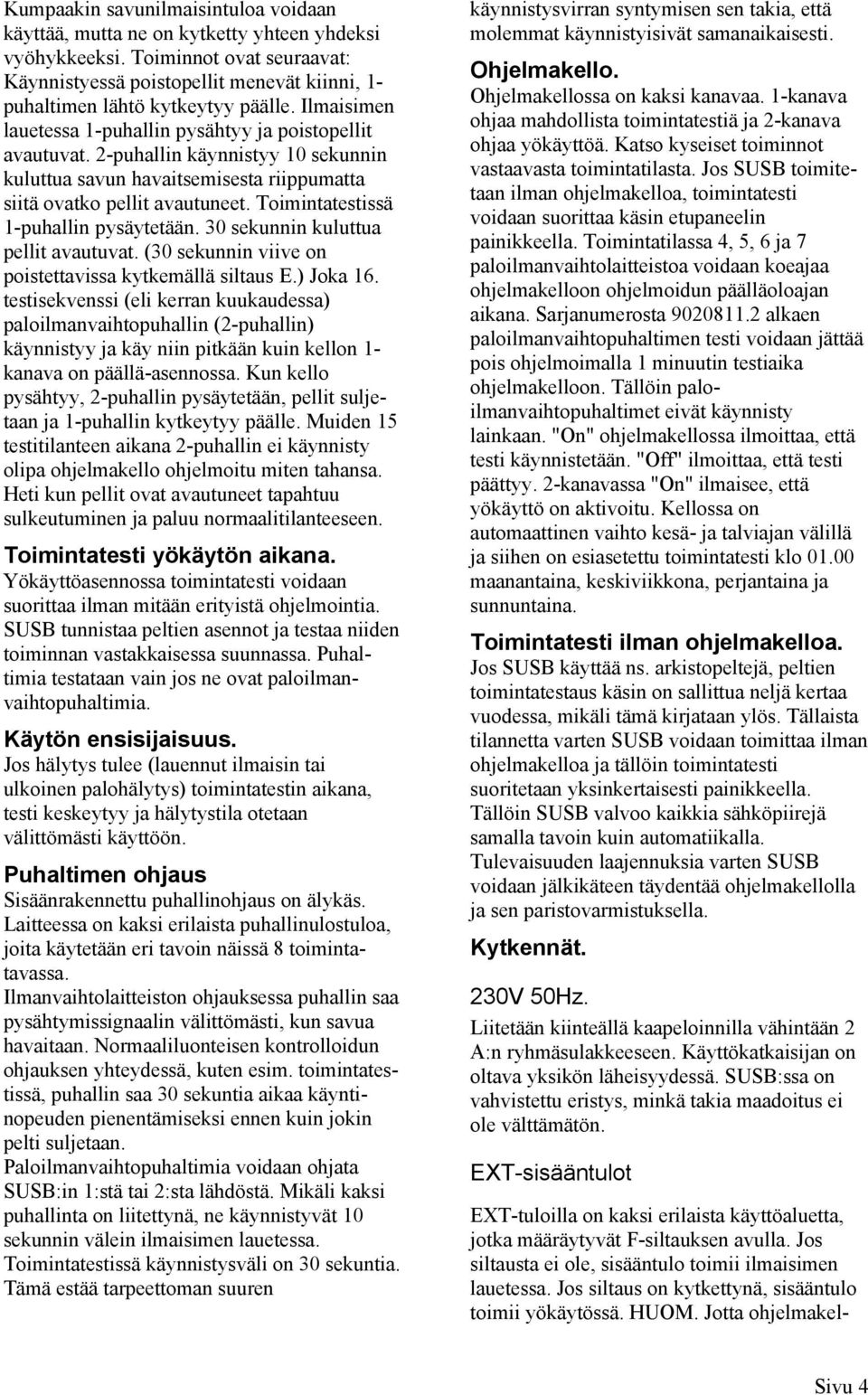

8 Ohjelmakello Ohjelmoidun ajan poistaminen. Eri ohjelmavaiheita voidaan poistaa yksitellen tai kaikki kerralla. Mikäli Ohjelma, Kaikki poistetaan, otetaan myös mahdollinen pulssin ohjelmointi pois. (Pulssi ei yleensä ole käytössä) Valikoissa itsessään on käyttöopastus. Kellossa on kaksi kanavaa. C1:tä käytetään liikuttamiseen ja C2:ta käytetään yökäytön ohjaukseen. Kellossa on paristovarmistus, joka kestää noin 6 vuoden käytön ilman ulkoista jännitettä. Kello siirtyy lepotilaan sammuttamalla näytön 15 minuutin kuluttua virran säästämiseksi, mikäli verkkojännitettä ei ole riittävästi. Näyttö aktivoituu uudelleen painamalla jotakin näppäintä. Kello on valmiiksi ajastettu. C1 (kokeiluaika) on ohjelmoitu klo 01.00:een maanantaina, keskiviikkona, perjantaina ja sunnuntaina. Perusasetukset. Jos RES-painike painetaan sisään (käytä teräväkärkistä esinettä ja pidä painiketta 1 sekunti painettuna) tai jos paristo jostakin syystä vaihdetaan virtakatkoksen yhteydessä, kaikki ohjelmoinnit ovat voineet hävitä. Noudata kellon valikon ohjeita. Asettele kieli, vuosiluku, kuukausi ja päivä sekä kellonaika. Tämän jälkeen on syötettävä koko ohjelma kyseistä kanavaa varten. Yleisnäkymä valikoista. Ohjelman poisto graafisesti esitettynä. Kokeiluajan asettelu. (Kanava C1) Alla olevassa esimerkissä kokeiluaika on maanantaina, keskiviikkona, perjantaina ja sunnuntaina klo Paina menu-painiketta. (prog vilkkuu.) 2. Paina ok. 3. Luo vilkkuu, paina ok 4. Vapaiden ohjelmapaikkojen lukumäärä näkyy muutaman sekunnin ajan, sitten kanava C1 alkaa vilkkua. Paina ok. 5. On (Päällä) vilkkuu, paina ok 6. TUNNIT tulevat esiin. Valitse haluttu kokeiluaika. Tässä tapauksessa 1. Paina ok 7. MINUUTIT tulevat esiin. Valitse haluttu kokeiluaika. Tässä tapauksessa 00. Paina ok. 8. MAANANTAI vilkkuu. Paina ok. 9. KOPIOI vilkkuu. Paina ok. 10. PLUS TII vilkkuu. Siirry kohtaan KES. Paina ok ja jatka kopioimalla perjantaille ja sunnuntaille. 11. TALLENNA vilkkuu. Paina ok. 12. Luo vilkkuu. Paina ok ja jatka kohdasta 4 kohtaan 11 kuten yllä, mutta aseta C1 pois päältä (off) ja ajaksi Paina tämän jälkeen Menu-painiketta ja kaikki on valmista. Sivu 8

9 Kellon muodostama 1 minuutin pulssi riittää kokeilusekvenssin käynnistämiseen. Kokeiluajan tarkistus Paina Menu-painiketta. Prog (ohjelma) vilkkuu.valitse Kysy ja tämän jälkeen voidaan koko ohjelma käydä läpi. Kesä ja talviaika. Vaihtuu automaattisesti eurooppalaisen standardin mukaan. Se voidaan kytkeä pois päältä tai sitä voidaan muuttaa vapaasti. Kokeilu 48 tunnin välein. Ruotsin BOVERKETin ohjeiden mukaan peltien toiminta on testattava vähintään kerran joka 48. tunti. Se tapahtuu kiertävän kaavion mukaan siten, että pellit kokeillaan eri viikonpäivinä. SUSB:lla voidaan valita ne viikonpäivät, jolloin kokeilu tapahtuu. Tämä voi olla tarpeen jatkuvassa käytössä. BOVERKETin ohjeita noudattaen on tällöin sopivaa suorittaa kokeilu peräkkäisinä päivinä esim. sunnuntaina ja maanantaina. Tämän jälkeen ollaan takaisin "oikeassa" kokeilujaksossa, joka alkaa esim. maanantaista. Tämä ohjelma on valmiina jo toimitettaessa. Ajaksi on valittu Sitä voidaan tietenkin muuttaa tarvittaessa. 13. Maanantai vilkkuu. Paina ok. 14. KOPIOI vilkkuu. Paina ok ja noudata yllä olevan kohdan 9 ohjeita. Palopelti sulkeutuu, kun kello menee On-tilaan kanavalla C2. KÄYTTÖ-diodi vilkkuu yökäytön merkiksi. Jos halutaan yökäyttö esim. koko lauantaiksi ja sunnuntaiksi, jatketaan vain ohjelmointia. Kello tunnistaa ohjelmatilat "yhdessä", minkä vuoksi sillä ei ole merkitystä, jos yksi aika laitetaan useampaan paikkaan. Muista vain vaihtaa vuorokausi yökäyttökytkennässä siten, että esim. yökäyttö alkaa maanantaina klo ja päättyy tiistaina klo Yökäyttöajan asettelu Alla olevassa esimerkissä yökäyttö on klo joka päivä. 1. Paina Menu-painiketta. Prog (ohjelma) vilkkuu. Paina ok. 2. LUO vilkkuu. Paina ok. 3. Valitse kanava. Käytä C2:ta. Paina ok. 4. C2:EEN On. Paina ok. 5. TUNNIT. Askella lukuun MINUUTIT, paina ok. 7. Maanantai vilkkuu. Paina ok. 8. KOPIOI vilkkuu. Paina ok. 9. Paina ok 6 kertaa niin että TALLENNA on tyhjä ja LUO vilkkuu. (Nyt kaikkina päivinä on päällä kanavassa C2) 10. Painamalla ok luot uuden lohkon kanavalle C2, mutta valitse nyt Off, mikä on automaattisesti näkyvissä. 11. Valitse seuraavaksi TUNNIT 6. Paina ok. 12. Valitse MINUUTIT 30. Paina ok. Ohjelmointi graafisesti esitettynä. Kellon automaattitoiminnon ohjaaminen käsin. (HUOM. Paneelissa on erillinen painike.) Painamalla samanaikaisesti kellon vasenta ja oikeaa nuolipainiketta kaksi kertaa (näytössä C1 On ja C1 Off) kokeiluohjelma voidaan käynnistää käsin. Tällöin pellit sulkeutuvat ja valvontayksikön vihreät auki-valot sammuvat. Muutaman minuutin kuluttua pellit avautuvat ja kaikki vihreät valot ilmaisevat peltien olevan auki. Huomaa, että kellossa todellakin näkyy C1 Off. Ellei näy, paina vasenta ja oikeaa nuolipainiketta samanaikaisesti, jotta C1 Off tulee näkyviin. Jotta kellon ohjaus toimisi, tämän käsitoiminnon on normaalisti oltava pois päältä. Peltien sulkeminen käsin ilman hälytystä. (Yökäyttö) Sivu 9

10 FLÄKT Palopeltejä voidaan testata esim. asennuksen aikana aiheuttamatta hälytyksiä muille laitteille käyttämällä kellon + ja ok-painikkeita. Tällöin nämä painikkeet toimivat siten, että palopellit sulkeutuvat, kun C2 menee päälle; kellossa näkyy C2 On ja KÄYTTÖ-diodi vilkkuu. Pellit avautuvat jälleen, kun kanava C2 asetetaan Off-tilaan, mikä näkyy siten, että kellon näytössä näkyy C2 Off ja KÄYTTÖdiodi palaa jatkuvasti. Yökäyttö ohjelmakellolla yövuoroa varten Käyttöohje Kun ohjelmakellon 2-kanava asetetaan yökäyttöön esim ja liitetään toinen ajastin sisääntuloihin 5-6, saadaan paikallisesti mahdollisuus ilmanvaihtoon normaalista poikkeavana työaikana. Toiminta on seuraava: Kun kello tulee 18.00, järjestelmä siirtyy yökäyttöön, mikä merkitsee sitä, että ilmanvaihtolaitteisto ja ilmanvaihtopellit sulkeutuvat. Jos ajastin vetää (sulkien 5-6), koko laitteisto käynnistyy ja pysyy päiväkäyttöasennossa niin kauan kuin ajastin on kiinni-tilassa.. A ÖPPET STYR & ÖVERVAKNINGSENHET SUSB Brand/Brandgasspjäll SPJÄLL STÄNGT B RÖKDETEKTOR ALARM SERVICE SUMMA FUNKTIONS- LARM TEST FEL FEL C G DRIFT NATTDRIFT=Blinkande D ÅTERSTÄLLNING FUNKTIONSTEST FUNKTIONSTEST NATTDRIFT Serienummer: 230V AC 50Hz 20VA INSTRUMENTSERVICE, GÅNGHESTER Tel H E I F Näyttöosoitukset ja painikkeet A. Pellit Vihreä tai punainen diodi ilmaisee pellin olevan vastaavasti auki tai kiinni. Peltiryhmät on numeroitu 1 ja 2. B. Puhaltimet Kaksi puhallinohjausta näkyy kumpikin omalla diodillaan, jotka palavat, kun vastaava rele on kytkeytynyt päälle. Katso kyseisestä toimintotavasta kuinka molemmat puhallinohjauslähdöt toimivat. C. Savunilmaisimet Sivu 10

11 Kaksi savunilmaisinpiiriä ilmaistaan samalla diodiryhmällä erilaisin vilkkuvaloin. Ilmaisin 1 osoitetaan seuraavalla sekvenssillä: palaa 0,1 sekuntia ja on sammuneena 0,9 sekuntia Ilmaisin 2 osoitetaan seuraavalla tavalla: palaa 0,9 sekuntia ja on sammuneena 0,1 sekuntia. Jos molemmat ilmaisimet toimivat tai jos EXT-sisääntuloa käytetään ulkoista valvontayksikköä ja hälytyksiä varten, diodit palavat jatkuvasti. Hälytys Punainen diodi ilmaisee: Savunilmaisin on lauennut. EXT-sisääntulo on aktivoitu. Huolto Keltainen diodi ilmaisee savunilmaisinten likaantuneen. Savunilmaisimessa on keltainen diodi, joka palaa samanaikaisesti huoltohälytyksen kanssa. Osoituksessa on 1 tunnin viive väärien hälytysten estämiseksi. Nollattaessa viive ei ole aktiivisena, jotta voidaan heti todeta ettei hälytys jää päälle. Vika Punainen diodi ilmaisee ilmaisinpiirin katkenneen. Tällöin pellit suljetaan ja puhallin pysäytetään, jos kyseessä ovat toimintatavat 1-3 tai 6 ja 7. Toiminto on sama kuin jos ilmaisin ilmaisee savua, mutta hälytysdiodi ei syty. Vilkutukset noudattavat samaa menetelmää kuin huoltohälytyksessä, jotta voidaan määrittää kumpi piireistä on viallinen. D. Ohjelmakello Ohjelmakellossa on kaksi kanavaa. Kanava 1 tarkoittaa toiminnan kokeiluaikaa. Kanava 2 tarkoittaa yökäyttöaikaa. E. Summahälytys Summahälytys ilmaistaan punaisella diodilla ja kytkemällä päälle vastaava releulostulo seuraavissa tilanteissa: Savunilmaisin 1 tai 2 lauennut. EXT-sisääntulo aktivoitu. (Siltaus F=off) Johtovaurio jommassakummassa ilmaisinpiirissä. Vika toimintatestin aikana. Huoltohälytys jommassakummassa ilmaisinpiirissä. Pellit ovat väärässä asennossa normaalikäytön aikana. F. Toimintatestin vika. Valodiodi ilmaisee, ettei toimintatesti mennyt läpi hyväksytyin tuloksin. Seuraavat vikatilat testataan. Että kummankin peltiryhmän pellit sulkeutuvat 30 sekunnissa. Että säätölaitteiden koskettimet sulkeutuvat oikein kiinni-asennossa. Että pellit avautuvat 200 sekunnissa. Että säätölaitteiden koskettimet sulkeutuvat auki-asennossa. G. Käyttö Vihreä valodiodi osoittaa laitteen saavan jännitteen sekä ilmaisee päivä- ja yökäyttöä. Palaa jatkuvasti = päiväkäyttö. Vilkkuu = yökäyttö. H. Nollaus Painike kaikkien hälytysten nollaukseen. Silloin kun painiketta pidetään alaspainettuna, ilmaisinten ulostulopiirit avautuvat mahdollisten lauenneiden savunilmaisinten nollaamiseksi. I. Toimintatesti Painiketta painamalla käynnistyy toimintatesti asetetun toimintatavan mukaisesti. Tämä toiminto edellyttää, ettei 1-kanava ole ohjelmakellossa aktiivisena. Ohjelmakellon näytössä on oltava OFF kanavan 1 kohdalla. Toimintatesti on rajoitettu toimintatiloissa 4, 5, 6, 7 ja 8, jolloin paloilmanvaihtopuhallin ei käynnisty, mikäli painiketta ei pidetä painettuna vähintään 1,5 minuuttia. (Normaalisti toimintatesti suoritetaan ajastimen avulla, jos sellainen on käytettävissä) Yökäyttö käsin. Yökäyttö voidaan aktivoida painamalla ajastimen oikeaa nuolipainiketta ja OK-painiketta. Nollaus tapahtuu painamalla vielä kerran kumpaakin painiketta. Sivu 11

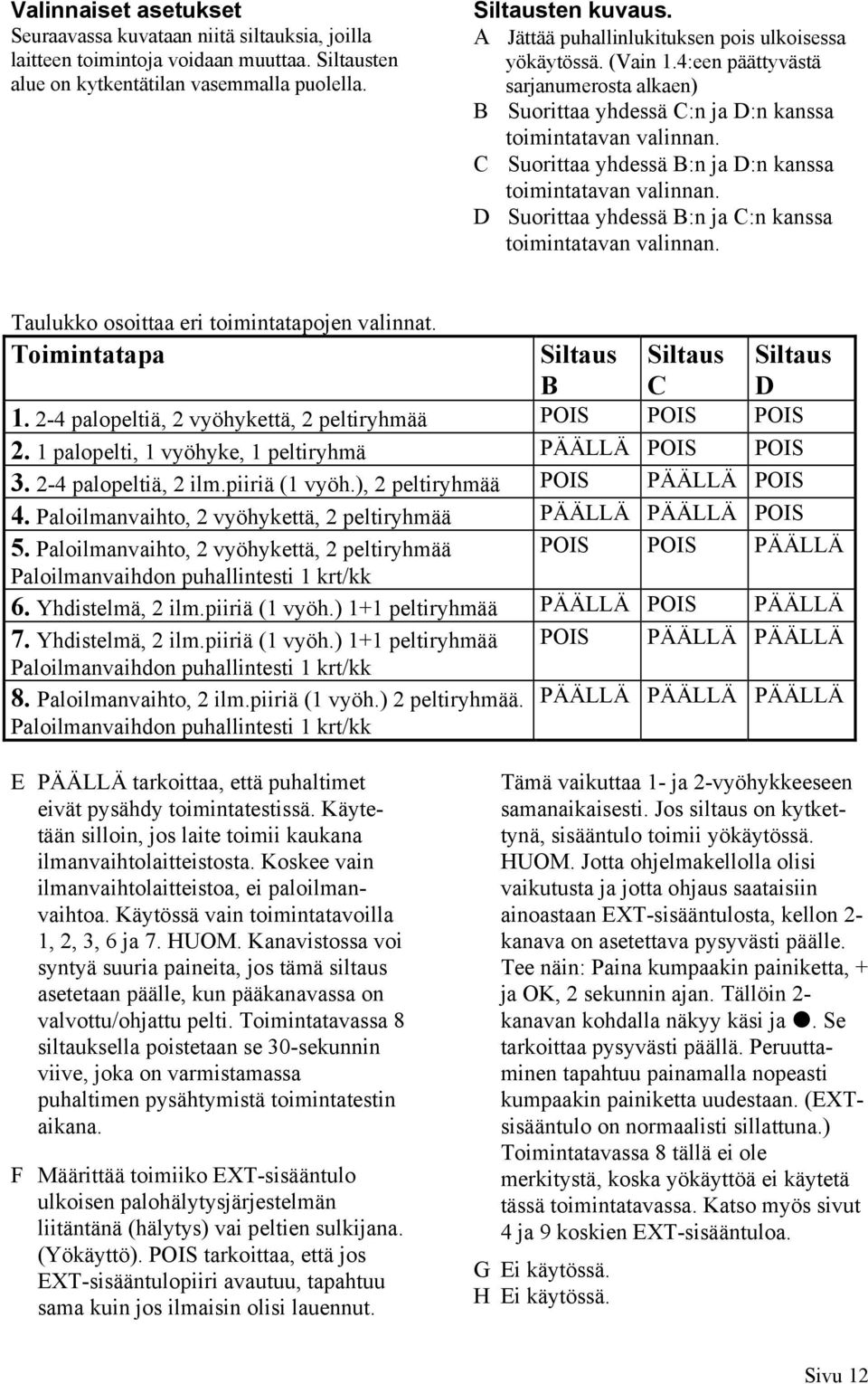

12 Valinnaiset asetukset Seuraavassa kuvataan niitä siltauksia, joilla laitteen toimintoja voidaan muuttaa. Siltausten alue on kytkentätilan vasemmalla puolella. Siltausten kuvaus. A Jättää puhallinlukituksen pois ulkoisessa yökäytössä. (Vain 1.4:een päättyvästä sarjanumerosta alkaen) B Suorittaa yhdessä C:n ja D:n kanssa toimintatavan valinnan. C Suorittaa yhdessä B:n ja D:n kanssa toimintatavan valinnan. D Suorittaa yhdessä B:n ja C:n kanssa toimintatavan valinnan. Taulukko osoittaa eri toimintatapojen valinnat. Toimintatapa Siltaus B Siltaus C palopeltiä, 2 vyöhykettä, 2 peltiryhmää POIS POIS POIS 2. 1 palopelti, 1 vyöhyke, 1 peltiryhmä PÄÄLLÄ POIS POIS palopeltiä, 2 ilm.piiriä (1 vyöh.), 2 peltiryhmää POIS PÄÄLLÄ POIS 4. Paloilmanvaihto, 2 vyöhykettä, 2 peltiryhmää PÄÄLLÄ PÄÄLLÄ POIS Siltaus D 5. Paloilmanvaihto, 2 vyöhykettä, 2 peltiryhmää POIS POIS PÄÄLLÄ Paloilmanvaihdon puhallintesti 1 krt/kk 6. Yhdistelmä, 2 ilm.piiriä (1 vyöh.) 1+1 peltiryhmää PÄÄLLÄ POIS PÄÄLLÄ 7. Yhdistelmä, 2 ilm.piiriä (1 vyöh.) 1+1 peltiryhmää Paloilmanvaihdon puhallintesti 1 krt/kk 8. Paloilmanvaihto, 2 ilm.piiriä (1 vyöh.) 2 peltiryhmää. Paloilmanvaihdon puhallintesti 1 krt/kk POIS PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ PÄÄLLÄ E PÄÄLLÄ tarkoittaa, että puhaltimet eivät pysähdy toimintatestissä. Käytetään silloin, jos laite toimii kaukana ilmanvaihtolaitteistosta. Koskee vain ilmanvaihtolaitteistoa, ei paloilmanvaihtoa. Käytössä vain toimintatavoilla 1, 2, 3, 6 ja 7. HUOM. Kanavistossa voi syntyä suuria paineita, jos tämä siltaus asetetaan päälle, kun pääkanavassa on valvottu/ohjattu pelti. Toimintatavassa 8 siltauksella poistetaan se 30-sekunnin viive, joka on varmistamassa puhaltimen pysähtymistä toimintatestin aikana. F Määrittää toimiiko EXT-sisääntulo ulkoisen palohälytysjärjestelmän liitäntänä (hälytys) vai peltien sulkijana. (Yökäyttö). POIS tarkoittaa, että jos EXT-sisääntulopiiri avautuu, tapahtuu sama kuin jos ilmaisin olisi lauennut. Tämä vaikuttaa 1- ja 2-vyöhykkeeseen samanaikaisesti. Jos siltaus on kytkettynä, sisääntulo toimii yökäytössä. HUOM. Jotta ohjelmakellolla olisi vaikutusta ja jotta ohjaus saataisiin ainoastaan EXT-sisääntulosta, kellon 2- kanava on asetettava pysyvästi päälle. Tee näin: Paina kumpaakin painiketta, + ja OK, 2 sekunnin ajan. Tällöin 2- kanavan kohdalla näkyy käsi ja. Se tarkoittaa pysyvästi päällä. Peruuttaminen tapahtuu painamalla nopeasti kumpaakin painiketta uudestaan. (EXTsisääntulo on normaalisti sillattuna.) Toimintatavassa 8 tällä ei ole merkitystä, koska yökäyttöä ei käytetä tässä toimintatavassa. Katso myös sivut 4 ja 9 koskien EXT-sisääntuloa. G Ei käytössä. H Ei käytössä. Sivu 12

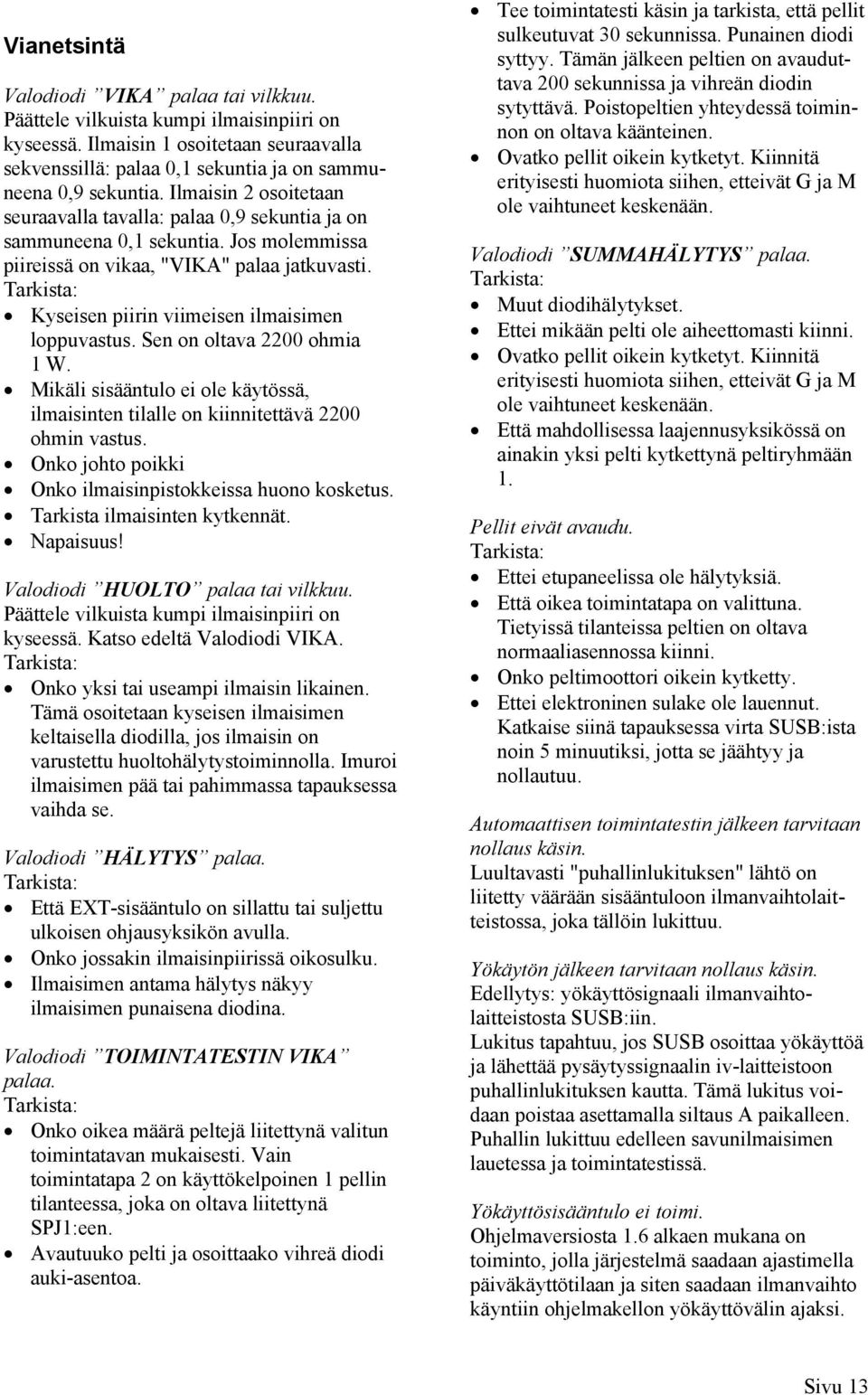

13 Vianetsintä Valodiodi VIKA palaa tai vilkkuu. Päättele vilkuista kumpi ilmaisinpiiri on kyseessä. Ilmaisin 1 osoitetaan seuraavalla sekvenssillä: palaa 0,1 sekuntia ja on sammuneena 0,9 sekuntia. Ilmaisin 2 osoitetaan seuraavalla tavalla: palaa 0,9 sekuntia ja on sammuneena 0,1 sekuntia. Jos molemmissa piireissä on vikaa, "VIKA" palaa jatkuvasti. Tarkista: Kyseisen piirin viimeisen ilmaisimen loppuvastus. Sen on oltava 2200 ohmia 1 W. Mikäli sisääntulo ei ole käytössä, ilmaisinten tilalle on kiinnitettävä 2200 ohmin vastus. Onko johto poikki Onko ilmaisinpistokkeissa huono kosketus. Tarkista ilmaisinten kytkennät. Napaisuus! Valodiodi HUOLTO palaa tai vilkkuu. Päättele vilkuista kumpi ilmaisinpiiri on kyseessä. Katso edeltä Valodiodi VIKA. Tarkista: Onko yksi tai useampi ilmaisin likainen. Tämä osoitetaan kyseisen ilmaisimen keltaisella diodilla, jos ilmaisin on varustettu huoltohälytystoiminnolla. Imuroi ilmaisimen pää tai pahimmassa tapauksessa vaihda se. Valodiodi HÄLYTYS palaa. Tarkista: Että EXT-sisääntulo on sillattu tai suljettu ulkoisen ohjausyksikön avulla. Onko jossakin ilmaisinpiirissä oikosulku. Ilmaisimen antama hälytys näkyy ilmaisimen punaisena diodina. Valodiodi TOIMINTATESTIN VIKA palaa. Tarkista: Onko oikea määrä peltejä liitettynä valitun toimintatavan mukaisesti. Vain toimintatapa 2 on käyttökelpoinen 1 pellin tilanteessa, joka on oltava liitettynä SPJ1:een. Avautuuko pelti ja osoittaako vihreä diodi auki-asentoa. Tee toimintatesti käsin ja tarkista, että pellit sulkeutuvat 30 sekunnissa. Punainen diodi syttyy. Tämän jälkeen peltien on avauduttava 200 sekunnissa ja vihreän diodin sytyttävä. Poistopeltien yhteydessä toiminnon on oltava käänteinen. Ovatko pellit oikein kytketyt. Kiinnitä erityisesti huomiota siihen, etteivät G ja M ole vaihtuneet keskenään. Valodiodi SUMMAHÄLYTYS palaa. Tarkista: Muut diodihälytykset. Ettei mikään pelti ole aiheettomasti kiinni. Ovatko pellit oikein kytketyt. Kiinnitä erityisesti huomiota siihen, etteivät G ja M ole vaihtuneet keskenään. Että mahdollisessa laajennusyksikössä on ainakin yksi pelti kytkettynä peltiryhmään 1. Pellit eivät avaudu. Tarkista: Ettei etupaneelissa ole hälytyksiä. Että oikea toimintatapa on valittuna. Tietyissä tilanteissa peltien on oltava normaaliasennossa kiinni. Onko peltimoottori oikein kytketty. Ettei elektroninen sulake ole lauennut. Katkaise siinä tapauksessa virta SUSB:ista noin 5 minuutiksi, jotta se jäähtyy ja nollautuu. Automaattisen toimintatestin jälkeen tarvitaan nollaus käsin. Luultavasti "puhallinlukituksen" lähtö on liitetty väärään sisääntuloon ilmanvaihtolaitteistossa, joka tällöin lukittuu. Yökäytön jälkeen tarvitaan nollaus käsin. Edellytys: yökäyttösignaali ilmanvaihtolaitteistosta SUSB:iin. Lukitus tapahtuu, jos SUSB osoittaa yökäyttöä ja lähettää pysäytyssignaalin iv-laitteistoon puhallinlukituksen kautta. Tämä lukitus voidaan poistaa asettamalla siltaus A paikalleen. Puhallin lukittuu edelleen savunilmaisimen lauetessa ja toimintatestissä. Yökäyttösisääntulo ei toimi. Ohjelmaversiosta 1.6 alkaen mukana on toiminto, jolla järjestelmä saadaan ajastimella päiväkäyttötilaan ja siten saadaan ilmanvaihto käyntiin ohjelmakellon yökäyttövälin ajaksi. Sivu 13

14 Mikäli tätä toimintoa ei käytetä, ohjelmakello on asetettava pysyvästi päälle 2-kanavalla. Katso F-siltauksen kuvaus sivulta 12. Sivu 14
