PALOTURVALLISUUS MAANALAISISSA TILOISSA

Transkriptio

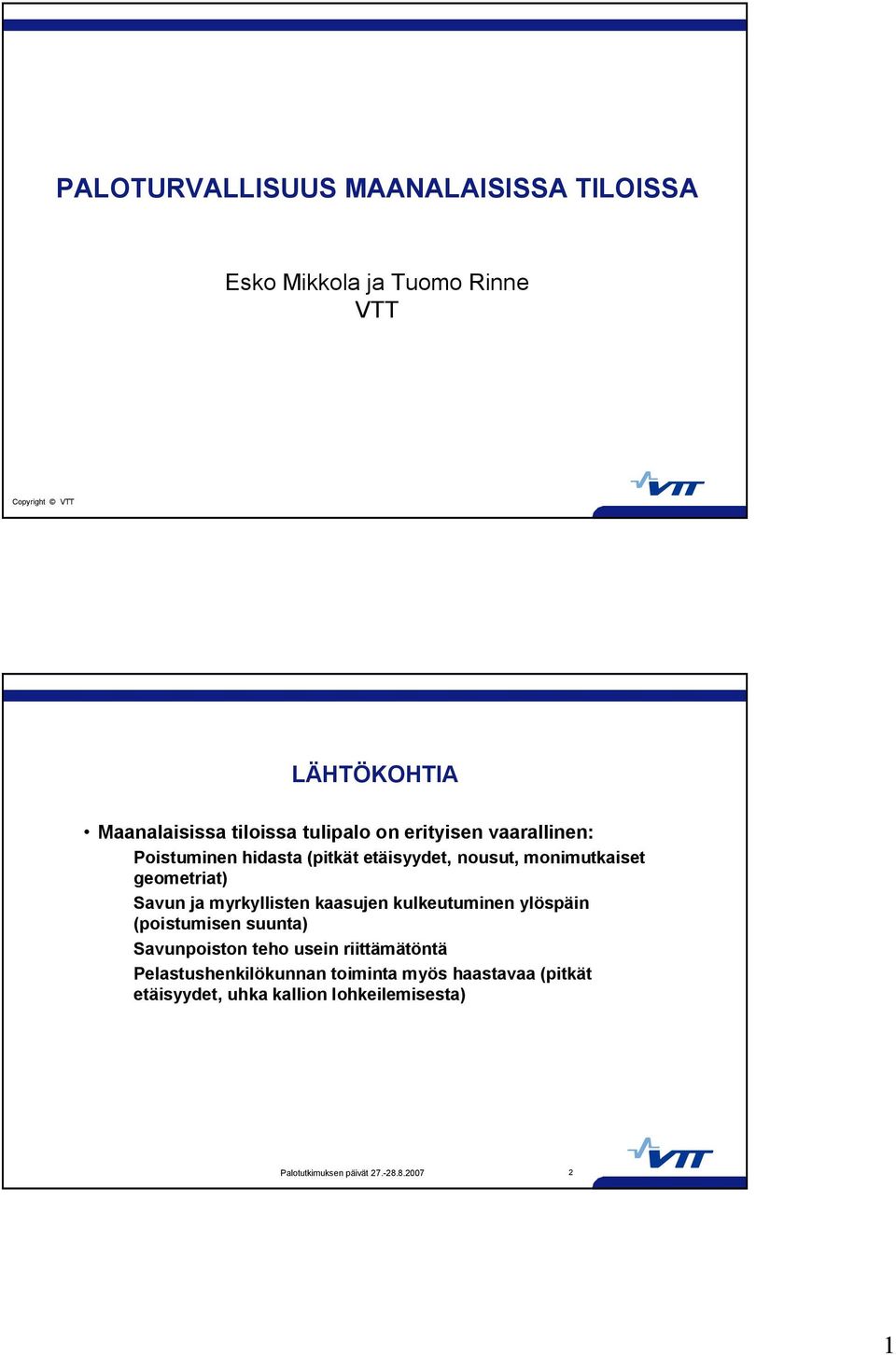

1 PALOTURVALLISUUS MAANALAISISSA TILOISSA Esko Mikkola ja Tuomo Rinne VTT Copyright VTT LÄHTÖKOHTIA Maanalaisissa tiloissa tulipalo on erityisen vaarallinen: Poistuminen hidasta (pitkät etäisyydet, nousut, monimutkaiset geometriat) Savun ja myrkyllisten kaasujen kulkeutuminen ylöspäin (poistumisen suunta) Savunpoiston teho usein riittämätöntä Pelastushenkilökunnan toiminta myös haastavaa (pitkät etäisyydet, uhka kallion lohkeilemisesta) 2 1

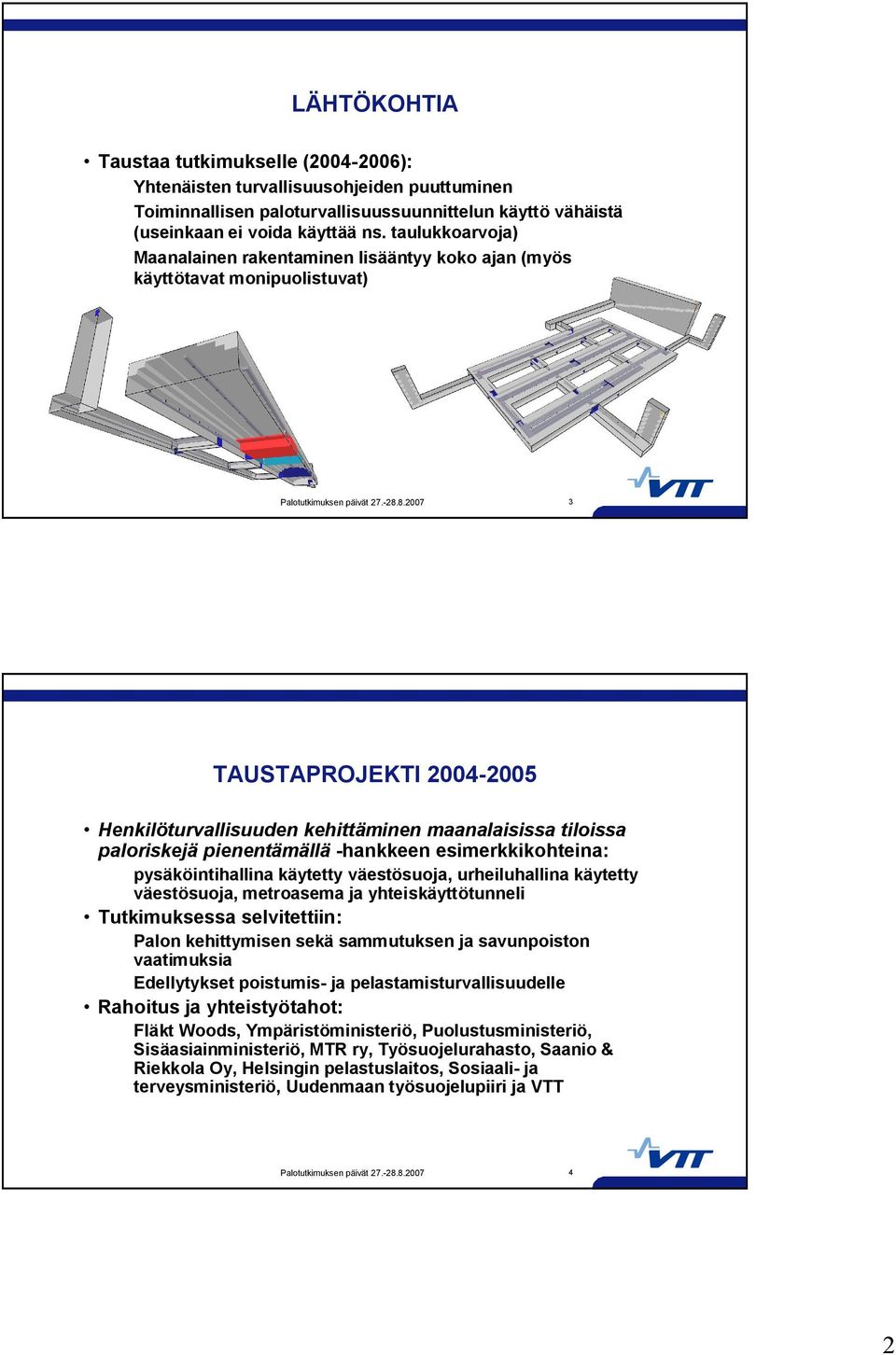

2 LÄHTÖKOHTIA Taustaa tutkimukselle ( ): Yhtenäisten turvallisuusohjeiden puuttuminen Toiminnallisen paloturvallisuussuunnittelun käyttö vähäistä (useinkaan ei voida käyttää ns. taulukkoarvoja) Maanalainen rakentaminen lisääntyy koko ajan (myös käyttötavat monipuolistuvat) 3 TAUSTAPROJEKTI Henkilöturvallisuuden kehittäminen maanalaisissa tiloissa paloriskejä pienentämällä hankkeen esimerkkikohteina: pysäköintihallina käytetty väestösuoja, urheiluhallina käytetty väestösuoja, metroasema ja yhteiskäyttötunneli Tutkimuksessa selvitettiin: Palon kehittymisen sekä sammutuksen ja savunpoiston vaatimuksia Edellytykset poistumis ja pelastamisturvallisuudelle Rahoitus ja yhteistyötahot: Fläkt Woods, Ympäristöministeriö, Puolustusministeriö, Sisäasiainministeriö, MTR ry, Työsuojelurahasto, Saanio & Riekkola Oy, Helsingin pelastuslaitos, Sosiaali ja terveysministeriö, Uudenmaan työsuojelupiiri ja VTT 4 2

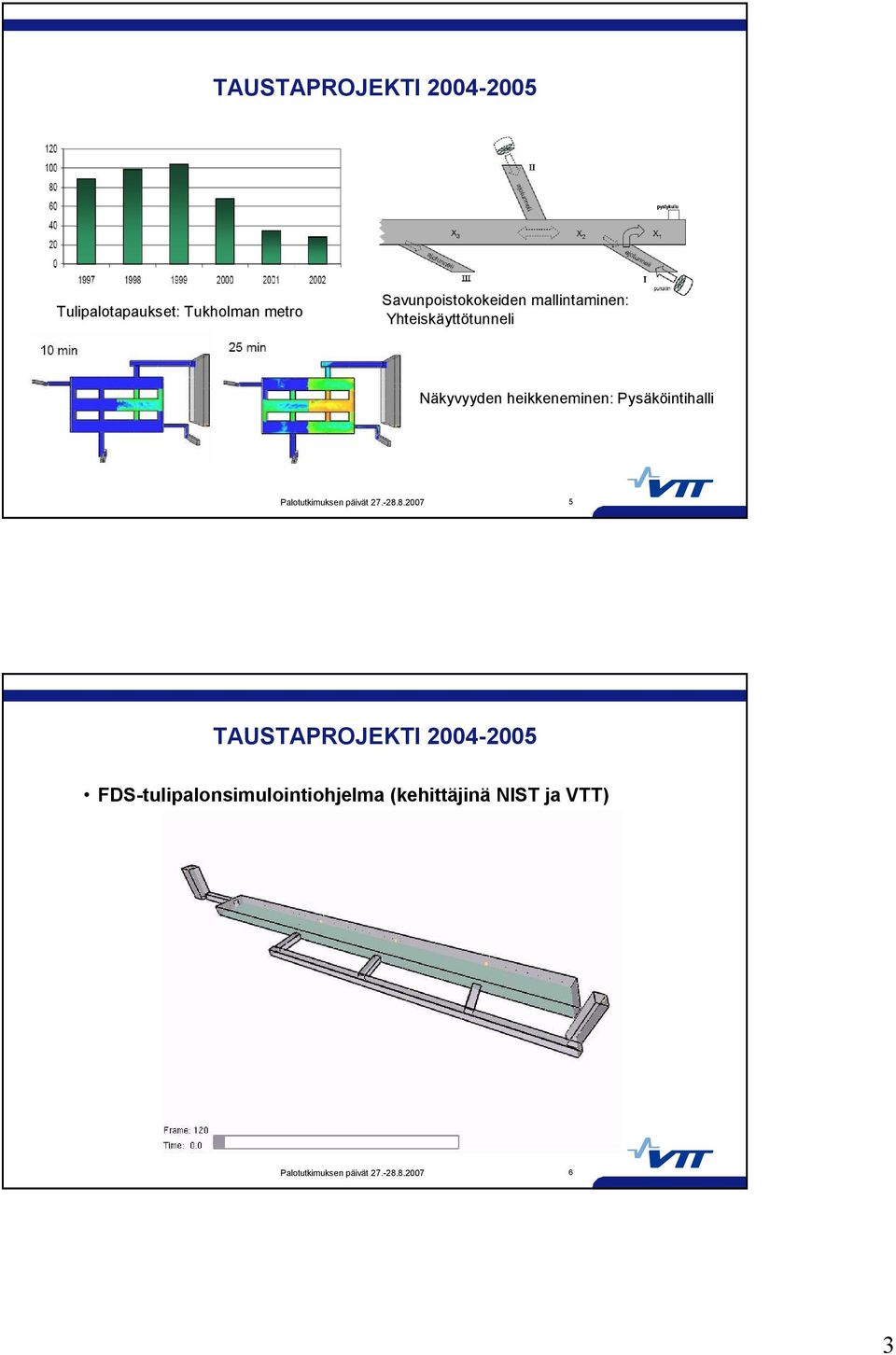

3 TAUSTAPROJEKTI Tulipalotapaukset: Tukholman metro Savunpoistokokeiden mallintaminen: Yhteiskäyttötunneli Näkyvyyden heikkeneminen: Pysäköintihalli 5 TAUSTAPROJEKTI FDS tulipalonsimulointiohjelma (kehittäjinä NIST ja VTT) 6 3

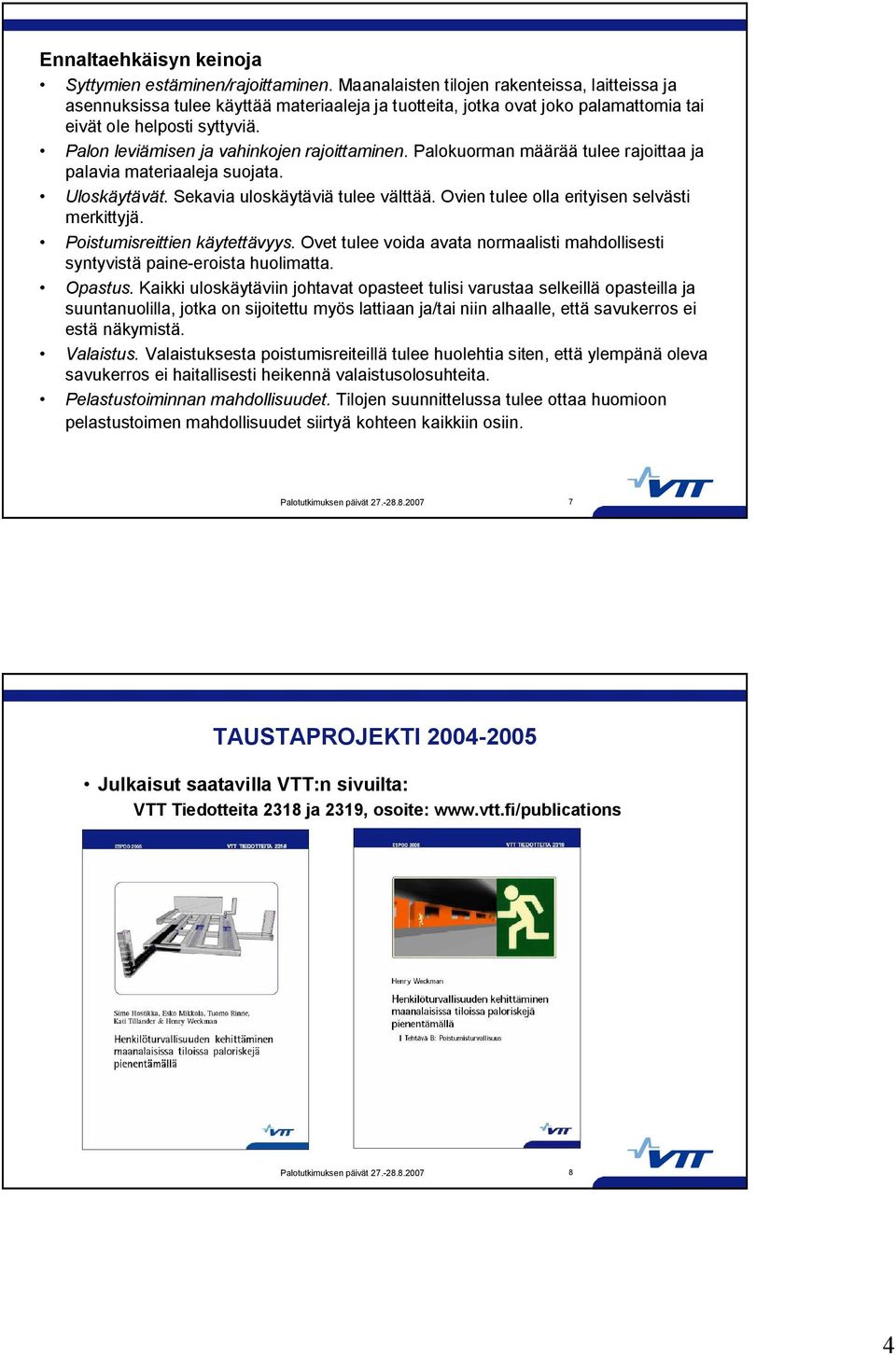

4 Ennaltaehkäisyn keinoja Syttymien estäminen/rajoittaminen. Maanalaisten tilojen rakenteissa, laitteissa ja asennuksissa tulee käyttää materiaaleja ja tuotteita, jotka ovat joko palamattomia tai eivät ole helposti syttyviä. Palon leviämisen ja vahinkojen rajoittaminen. Palokuorman määrää tulee rajoittaa ja palavia materiaaleja suojata. Uloskäytävät. Sekavia uloskäytäviä tulee välttää. Ovien tulee olla erityisen selvästi merkittyjä. Poistumisreittien käytettävyys. Ovet tulee voida avata normaalisti mahdollisesti syntyvistä paine eroista huolimatta. Opastus. Kaikki uloskäytäviin johtavat opasteet tulisi varustaa selkeillä opasteilla ja suuntanuolilla, jotka on sijoitettu myös lattiaan ja/tai niin alhaalle, että savukerros ei estä näkymistä. Valaistus. Valaistuksesta poistumisreiteillä tulee huolehtia siten, että ylempänä oleva savukerros ei haitallisesti heikennä valaistusolosuhteita. Pelastustoiminnan mahdollisuudet. Tilojen suunnittelussa tulee ottaa huomioon pelastustoimen mahdollisuudet siirtyä kohteen kaikkiin osiin. 7 TAUSTAPROJEKTI Julkaisut saatavilla VTT:n sivuilta: VTT Tiedotteita 2318 ja 2319, osoite: 8 4

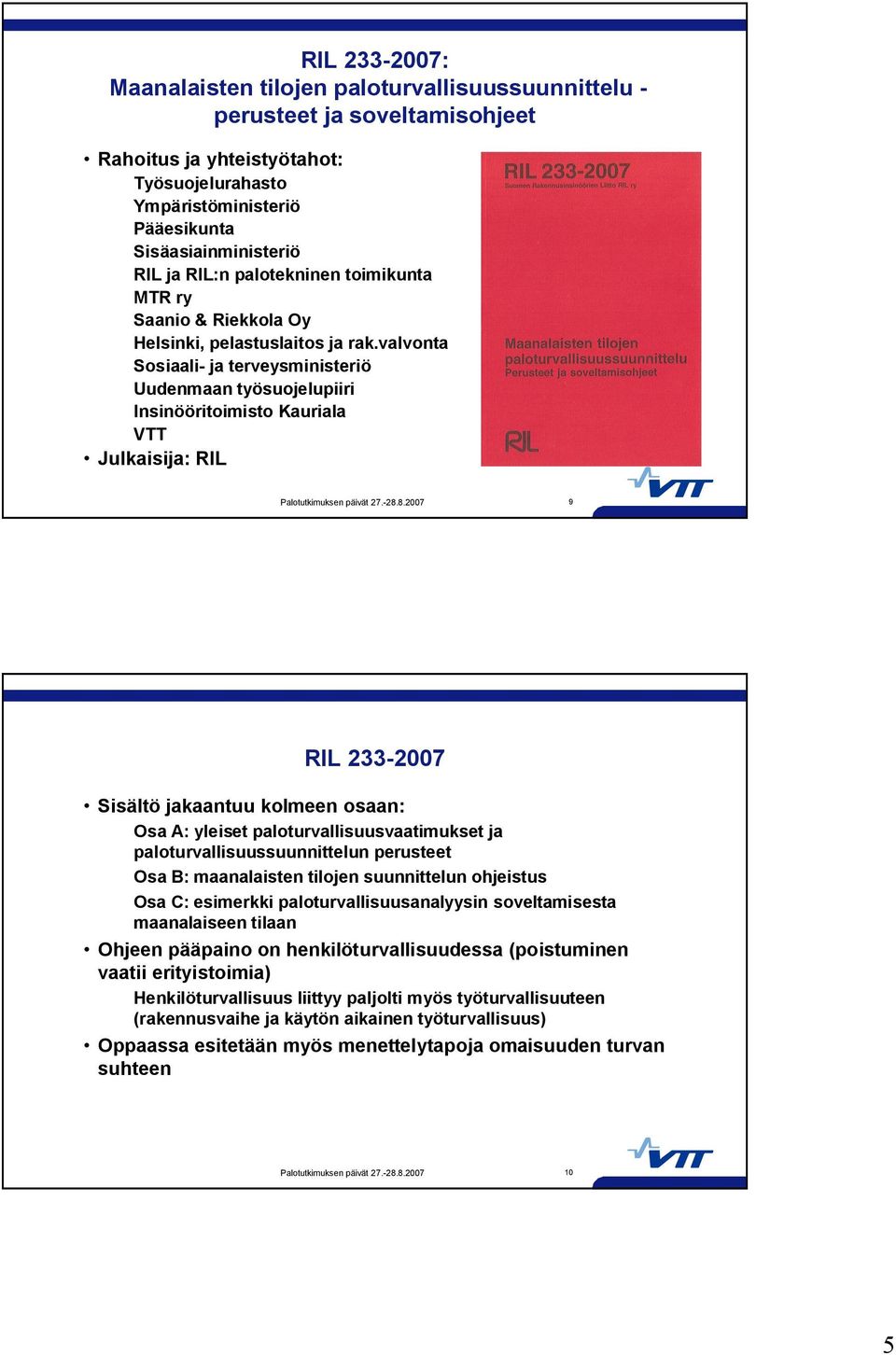

5 RIL : Maanalaisten tilojen paloturvallisuussuunnittelu perusteet ja soveltamisohjeet Rahoitus ja yhteistyötahot: Työsuojelurahasto Ympäristöministeriö Pääesikunta Sisäasiainministeriö RIL ja RIL:n palotekninen toimikunta MTR ry Saanio & Riekkola Oy Helsinki, pelastuslaitos ja rak.valvonta Sosiaali ja terveysministeriö Uudenmaan työsuojelupiiri Insinööritoimisto Kauriala VTT Julkaisija: RIL 9 RIL Sisältö jakaantuu kolmeen osaan: Osa A: yleiset paloturvallisuusvaatimukset ja paloturvallisuussuunnittelun perusteet Osa B: maanalaisten tilojen suunnittelun ohjeistus Osa C: esimerkki paloturvallisuusanalyysin soveltamisesta maanalaiseen tilaan Ohjeen pääpaino on henkilöturvallisuudessa (poistuminen vaatii erityistoimia) Henkilöturvallisuus liittyy paljolti myös työturvallisuuteen (rakennusvaihe ja käytön aikainen työturvallisuus) Oppaassa esitetään myös menettelytapoja omaisuuden turvan suhteen 10 5

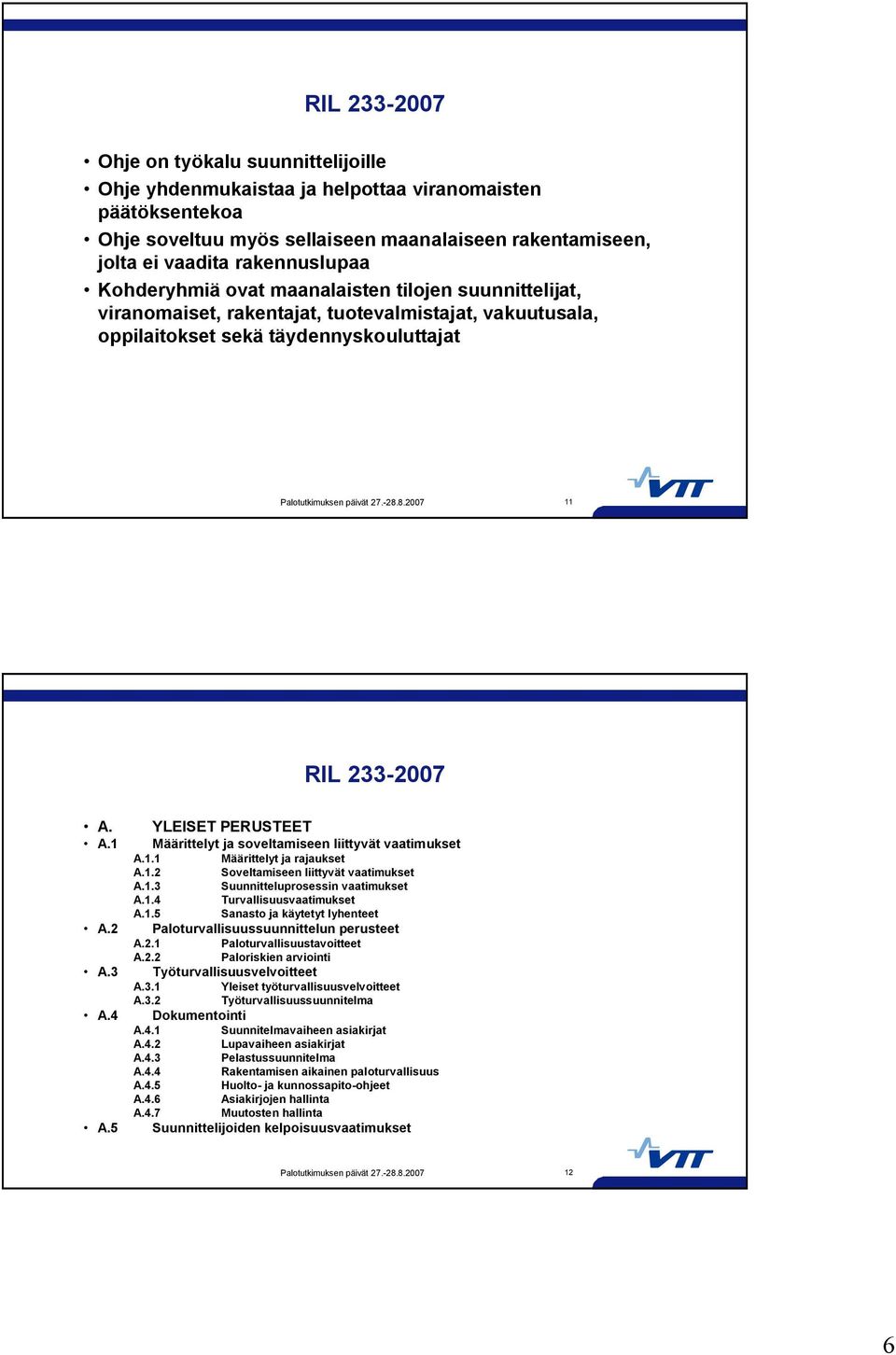

6 RIL Ohje on työkalu suunnittelijoille Ohje yhdenmukaistaa ja helpottaa viranomaisten päätöksentekoa Ohje soveltuu myös sellaiseen maanalaiseen rakentamiseen, jolta ei vaadita rakennuslupaa Kohderyhmiä ovat maanalaisten tilojen suunnittelijat, viranomaiset, rakentajat, tuotevalmistajat, vakuutusala, oppilaitokset sekä täydennyskouluttajat 11 RIL A. YLEISET PERUSTEET A.1 Määrittelyt ja soveltamiseen liittyvät vaatimukset A.1.1 Määrittelyt ja rajaukset A.1.2 Soveltamiseen liittyvät vaatimukset A.1.3 Suunnitteluprosessin vaatimukset A.1.4 Turvallisuusvaatimukset A.1.5 Sanasto ja käytetyt lyhenteet A.2 Paloturvallisuussuunnittelun perusteet A.2.1 Paloturvallisuustavoitteet A.2.2 Paloriskien arviointi A.3 Työturvallisuusvelvoitteet A.3.1 Yleiset työturvallisuusvelvoitteet A.3.2 Työturvallisuussuunnitelma A.4 Dokumentointi A.4.1 Suunnitelmavaiheen asiakirjat A.4.2 Lupavaiheen asiakirjat A.4.3 Pelastussuunnitelma A.4.4 Rakentamisen aikainen paloturvallisuus A.4.5 Huolto ja kunnossapito ohjeet A.4.6 Asiakirjojen hallinta A.4.7 Muutosten hallinta A.5 Suunnittelijoiden kelpoisuusvaatimukset 12 6

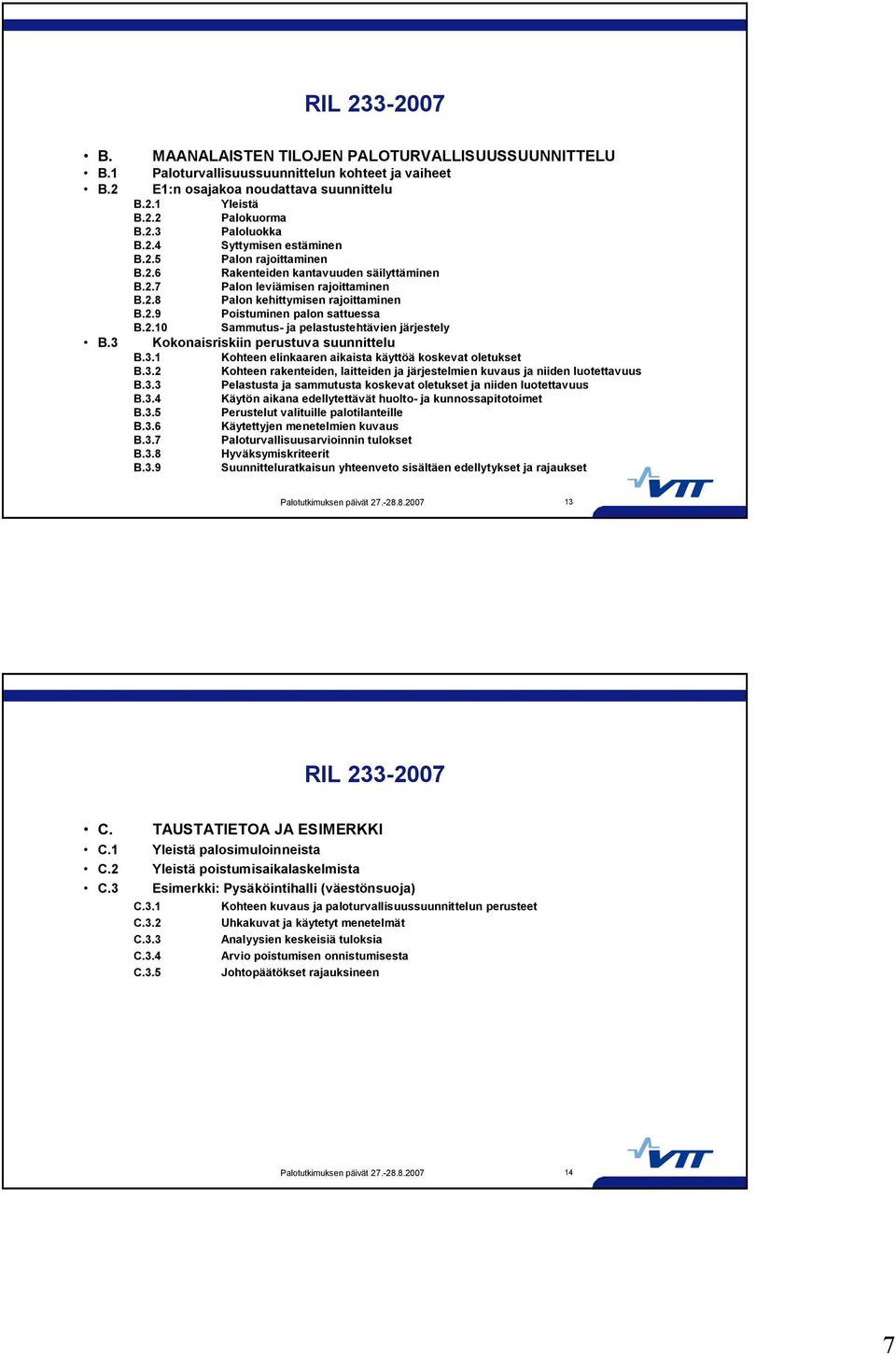

7 RIL B. MAANALAISTEN TILOJEN PALOTURVALLISUUSSUUNNITTELU B.1 Paloturvallisuussuunnittelun kohteet ja vaiheet B.2 E1:n osajakoa noudattava suunnittelu B.2.1 Yleistä B.2.2 Palokuorma B.2.3 Paloluokka B.2.4 Syttymisen estäminen B.2.5 Palon rajoittaminen B.2.6 Rakenteiden kantavuuden säilyttäminen B.2.7 Palon leviämisen rajoittaminen B.2.8 Palon kehittymisen rajoittaminen B.2.9 Poistuminen palon sattuessa B.2.10 Sammutus ja pelastustehtävien järjestely B.3 Kokonaisriskiin perustuva suunnittelu B.3.1 Kohteen elinkaaren aikaista käyttöä koskevat oletukset B.3.2 Kohteen rakenteiden, laitteiden ja järjestelmien kuvaus ja niiden luotettavuus B.3.3 Pelastusta ja sammutusta koskevat oletukset ja niiden luotettavuus B.3.4 Käytön aikana edellytettävät huolto ja kunnossapitotoimet B.3.5 Perustelut valituille palotilanteille B.3.6 Käytettyjen menetelmien kuvaus B.3.7 Paloturvallisuusarvioinnin tulokset B.3.8 Hyväksymiskriteerit B.3.9 Suunnitteluratkaisun yhteenveto sisältäen edellytykset ja rajaukset 13 RIL C. TAUSTATIETOA JA ESIMERKKI C.1 Yleistä palosimuloinneista C.2 Yleistä poistumisaikalaskelmista C.3 Esimerkki: Pysäköintihalli (väestönsuoja) C.3.1 Kohteen kuvaus ja paloturvallisuussuunnittelun perusteet C.3.2 Uhkakuvat ja käytetyt menetelmät C.3.3 Analyysien keskeisiä tuloksia C.3.4 Arvio poistumisen onnistumisesta C.3.5 Johtopäätökset rajauksineen 14 7

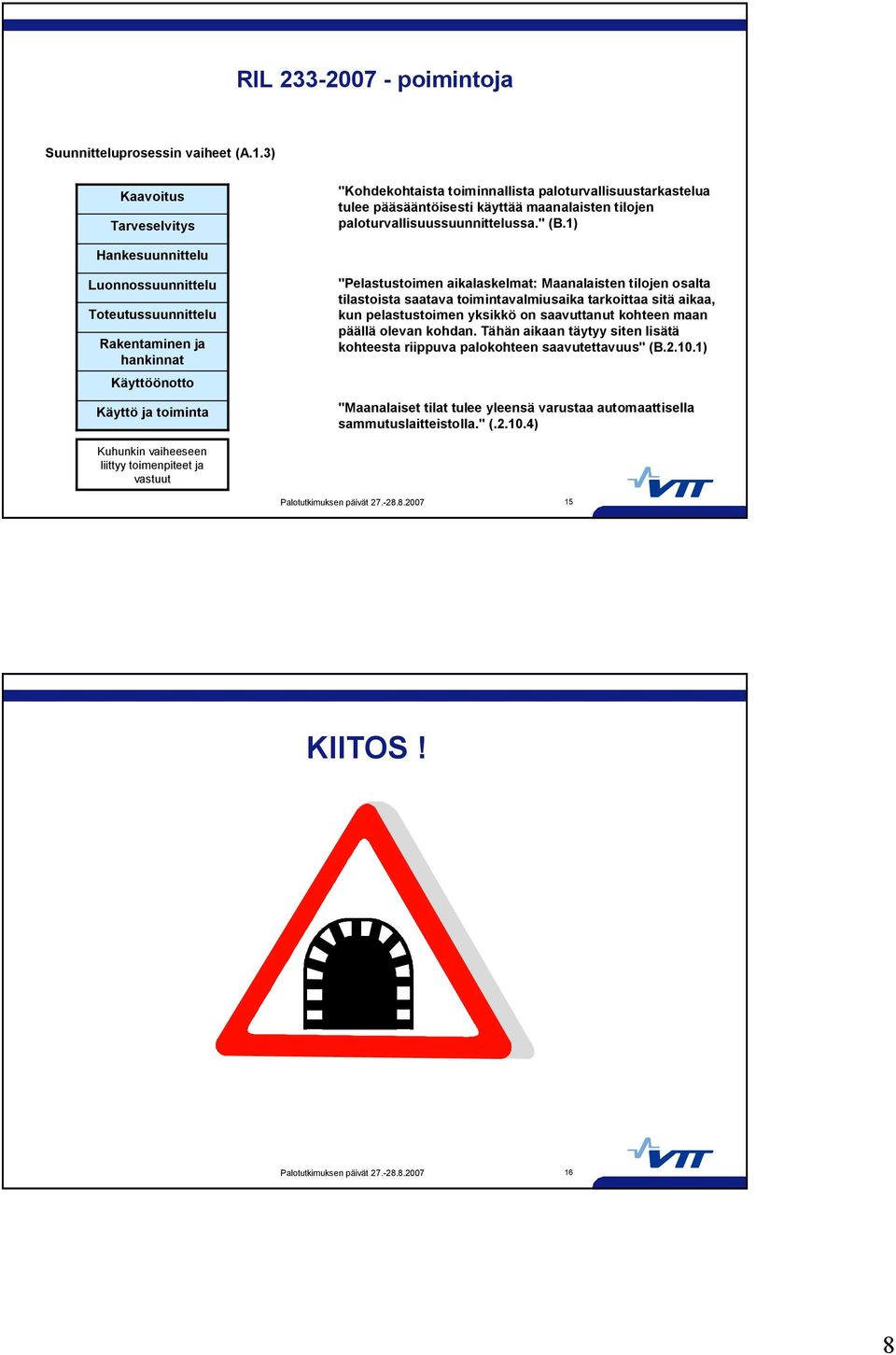

8 RIL poimintoja Suunnitteluprosessin vaiheet (A.1.3) Kaavoitus Tarveselvitys "Kohdekohtaista toiminnallista paloturvallisuustarkastelua tulee pääsääntöisesti käyttää maanalaisten tilojen paloturvallisuussuunnittelussa." (B.1) Hankesuunnittelu Luonnossuunnittelu Toteutussuunnittelu Rakentaminen ja hankinnat Käyttöönotto Käyttö ja toiminta "Pelastustoimen aikalaskelmat: Maanalaisten tilojen osalta tilastoista saatava toimintavalmiusaika tarkoittaa sitä aikaa, kun pelastustoimen yksikkö on saavuttanut kohteen maan päällä olevan kohdan. Tähän aikaan täytyy siten lisätä kohteesta riippuva palokohteen saavutettavuus" (B ) "Maanalaiset tilat tulee yleensä varustaa automaattisella sammutuslaitteistolla." ( ) Kuhunkin vaiheeseen liittyy toimenpiteet ja vastuut 15 KIITOS! 16 8
