1 1 Savunpoiston järjestelyt ja suunnittelu Vanhempi opettaja Kimmo Vähäkoski, K17

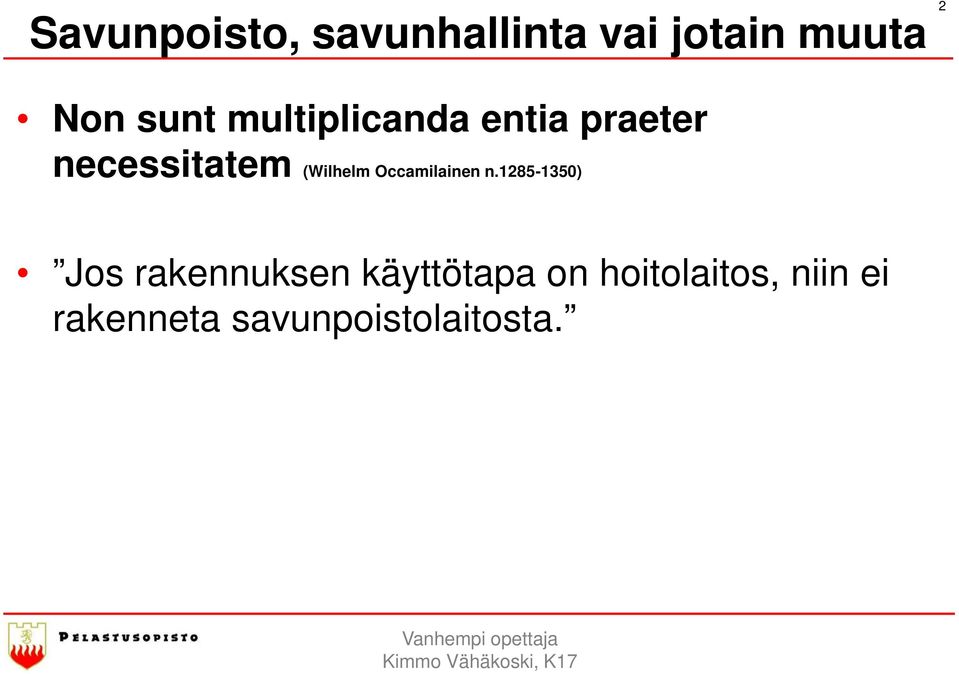

2 Savunpoisto, savunhallinta vai jotain muuta 2 Non sunt multiplicanda entia praeter necessitatem (Wilhelm Occamilainen n ) Jos rakennuksen käyttötapa on hoitolaitos, niin ei rakenneta savunpoistolaitosta. Vanhempi opettaja Kimmo Vähäkoski, K17

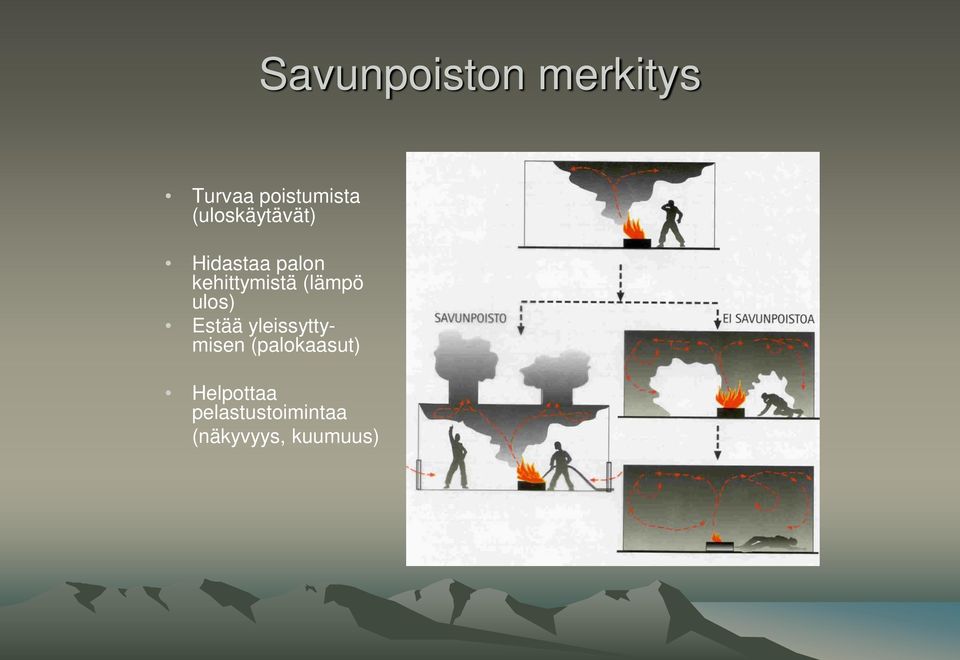

3 Savunpoiston merkitys Turvaa poistumista (uloskäytävät) Hidastaa palon kehittymistä (lämpö ulos) Estää yleissyttymisen (palokaasut) Helpottaa pelastustoimintaa (näkyvyys, kuumuus)

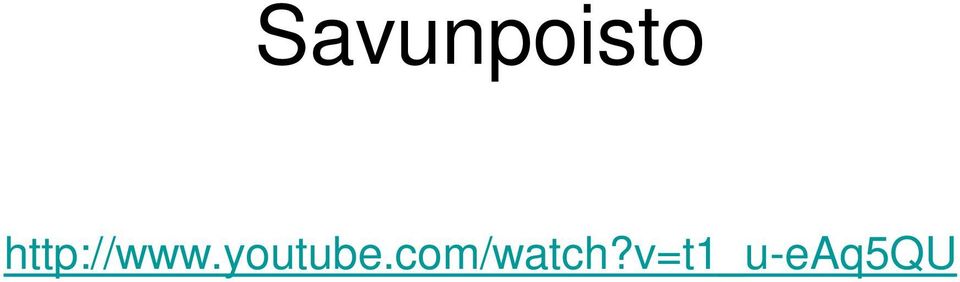

4 Savunpoisto

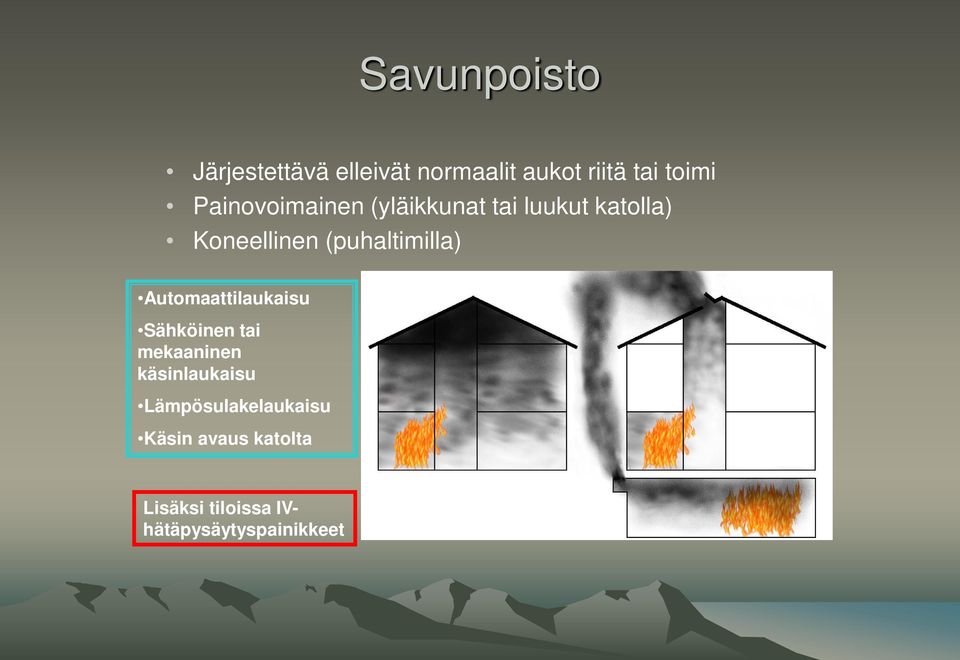

5 Savunpoisto Järjestettävä elleivät normaalit aukot riitä tai toimi Painovoimainen (yläikkunat tai luukut katolla) Koneellinen (puhaltimilla) Automaattilaukaisu Sähköinen tai mekaaninen käsinlaukaisu Lämpösulakelaukaisu Käsin avaus katolta Lisäksi tiloissa IVhätäpysäytyspainikkeet

6 RAKENNUSTEN PALOTURVALLISUUS SAVUNPOISTO Pelastusopisto 2014 Vanhempi opettaja Jani Jämsä

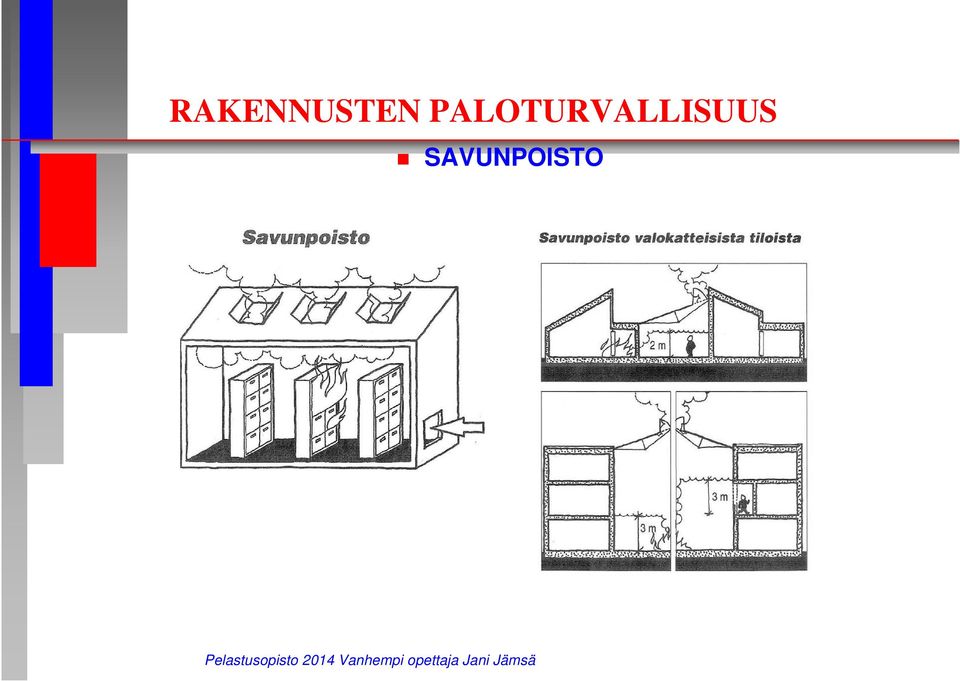

7 RAKENNUSTEN PALOTURVALLISUUS SAVUNPOISTO Pelastusopisto 2014 Vanhempi opettaja Jani Jämsä

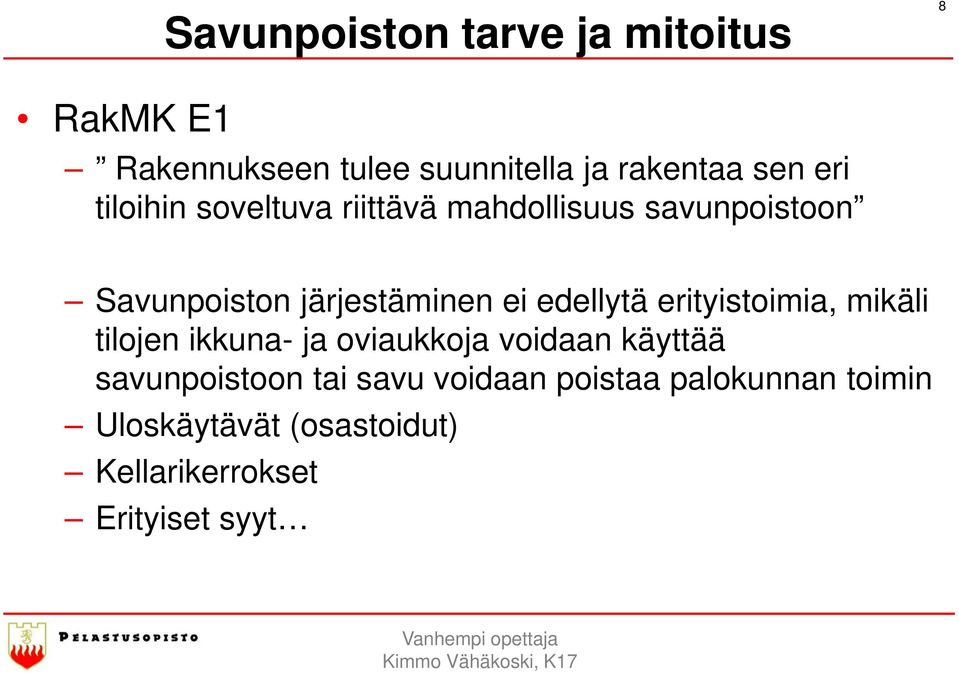

8 Savunpoiston tarve ja mitoitus 8 RakMK E1 Rakennukseen tulee suunnitella ja rakentaa sen eri tiloihin soveltuva riittävä mahdollisuus savunpoistoon Savunpoiston järjestäminen ei edellytä erityistoimia, mikäli tilojen ikkuna- ja oviaukkoja voidaan käyttää savunpoistoon tai savu voidaan poistaa palokunnan toimin Uloskäytävät (osastoidut) Kellarikerrokset Erityiset syyt Vanhempi opettaja Kimmo Vähäkoski, K17

9 RakMK E2 9 Palovaarallisuusluokka 1 yleensä 0,25 2,0 % osaston alasta automaattisella sammutuslaitteistolla varustetut tilat 0,15 0,5 % osaston alasta Palovaarallisuusluokka 2 yleensä 2,0 5,0 % osaston alasta automaattisella sammutuslaitteistolla varustetut tilat 0,5 1,0 % osaston alasta Vanhempi opettaja Kimmo Vähäkoski, K17

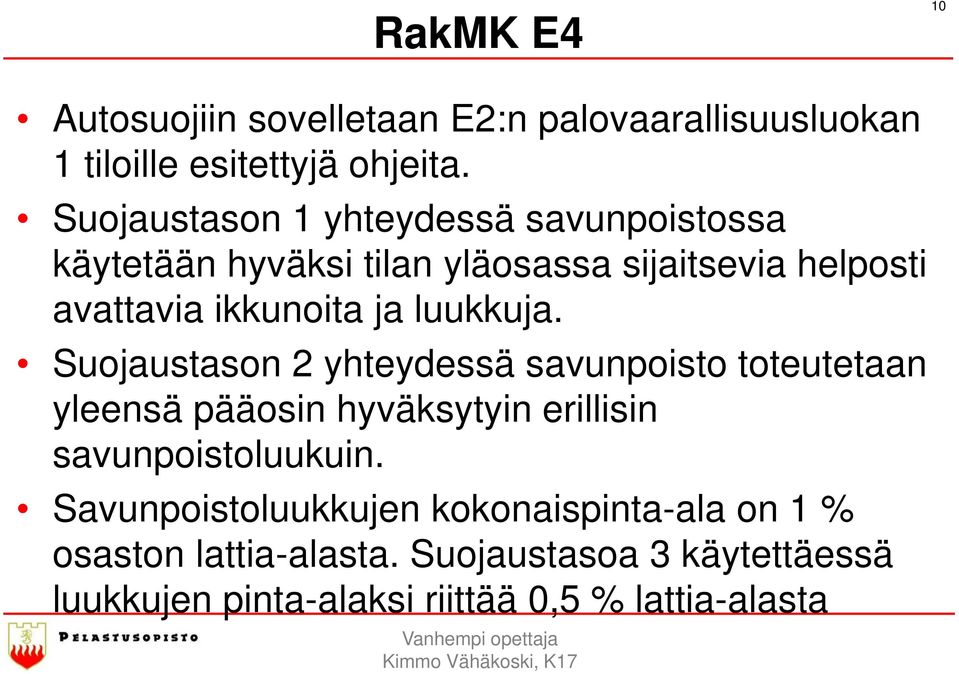

10 RakMK E4 10 Autosuojiin sovelletaan E2:n palovaarallisuusluokan 1 tiloille esitettyjä ohjeita. Suojaustason 1 yhteydessä savunpoistossa käytetään hyväksi tilan yläosassa sijaitsevia helposti avattavia ikkunoita ja luukkuja. Suojaustason 2 yhteydessä savunpoisto toteutetaan yleensä pääosin hyväksytyin erillisin savunpoistoluukuin. Savunpoistoluukkujen kokonaispinta-ala on 1 % osaston lattia-alasta. Suojaustasoa 3 käytettäessä luukkujen pinta-alaksi riittää 0,5 % lattia-alasta Vanhempi opettaja Kimmo Vähäkoski, K17

11 11 Ril Vanhempi opettaja Kimmo Vähäkoski, K17

12 Perusratkaisut Säädös<->Riskiperusteinen (erityismenettely) Savunpoiston tarkoitus ja tehtävä palokestävyys toiminta-aika Tilojen käyttötarkoitus pienet riskit (taso I tai II) poistumisreittien savuttomuus (taso III)

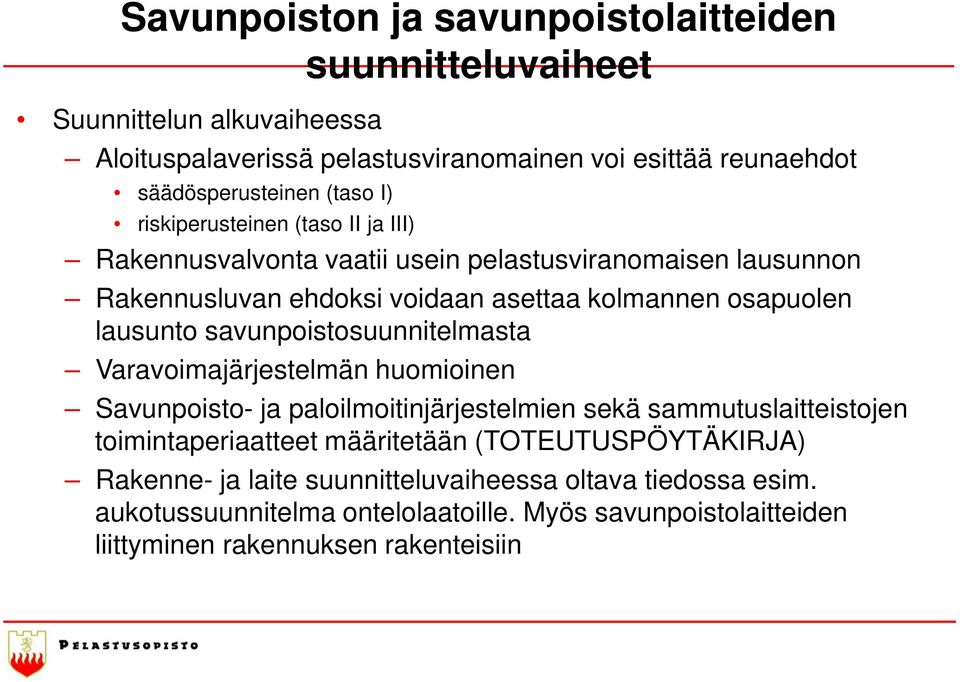

13 Savunpoiston ja savunpoistolaitteiden suunnitteluvaiheet Suunnittelun alkuvaiheessa Aloituspalaverissä pelastusviranomainen voi esittää reunaehdot säädösperusteinen (taso I) riskiperusteinen (taso II ja III) Rakennusvalvonta vaatii usein pelastusviranomaisen lausunnon Rakennusluvan ehdoksi voidaan asettaa kolmannen osapuolen lausunto savunpoistosuunnitelmasta Varavoimajärjestelmän huomioinen Savunpoisto- ja paloilmoitinjärjestelmien sekä sammutuslaitteistojen toimintaperiaatteet määritetään (TOTEUTUSPÖYTÄKIRJA) Rakenne- ja laite suunnitteluvaiheessa oltava tiedossa esim. aukotussuunnitelma ontelolaatoille. Myös savunpoistolaitteiden liittyminen rakennuksen rakenteisiin

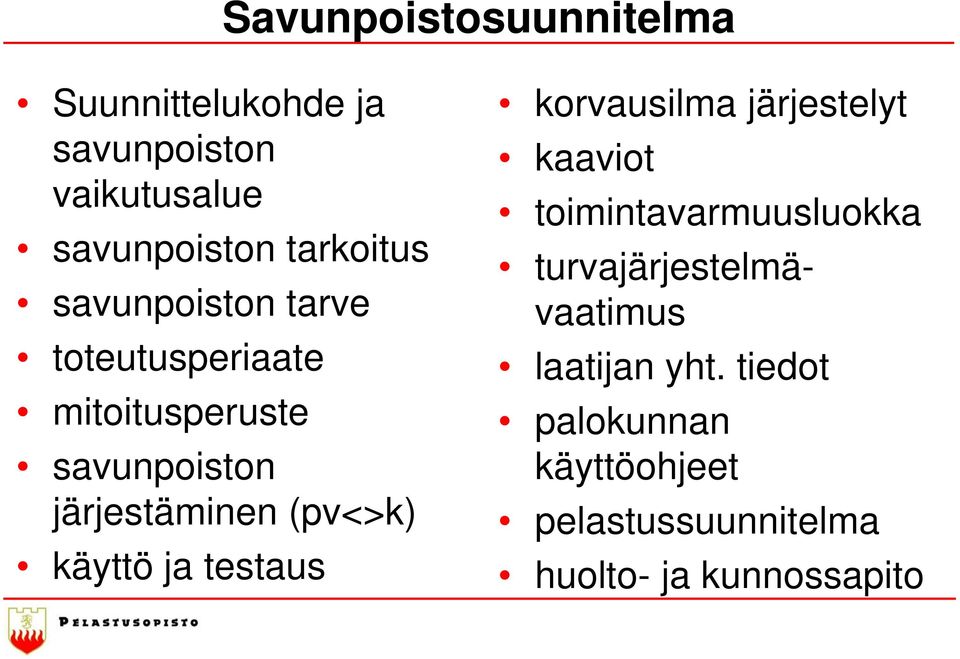

14 Savunpoistosuunnitelma Suunnittelukohde ja savunpoiston vaikutusalue savunpoiston tarkoitus savunpoiston tarve toteutusperiaate mitoitusperuste savunpoiston järjestäminen (pv<>k) käyttö ja testaus korvausilma järjestelyt kaaviot toimintavarmuusluokka turvajärjestelmävaatimus laatijan yht. tiedot palokunnan käyttöohjeet pelastussuunnitelma huolto- ja kunnossapito

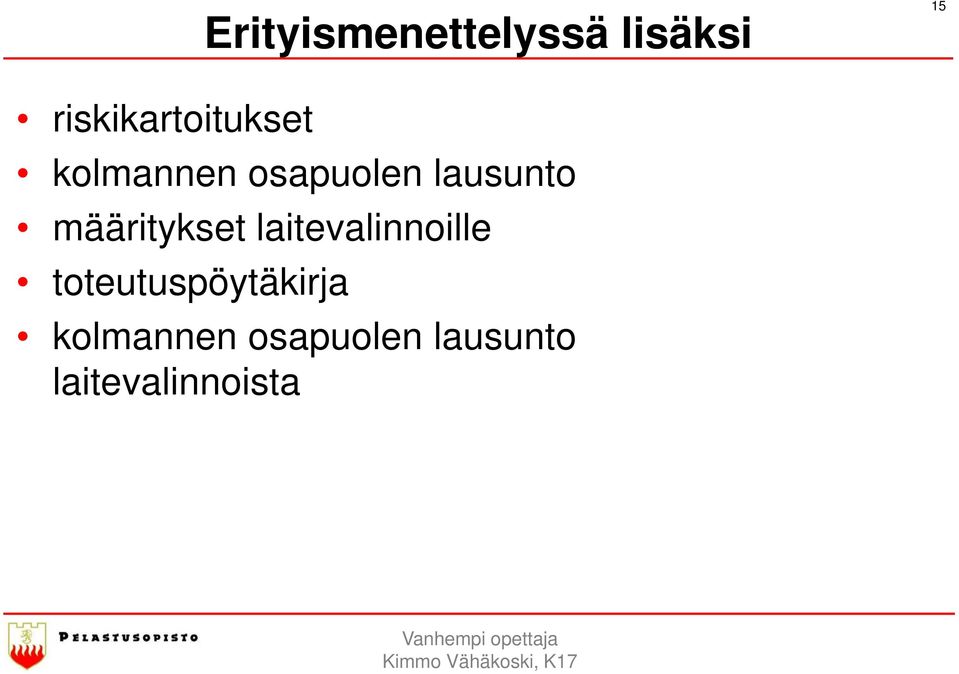

15 Erityismenettelyssä lisäksi 15 riskikartoitukset kolmannen osapuolen lausunto määritykset laitevalinnoille toteutuspöytäkirja kolmannen osapuolen lausunto laitevalinnoista Vanhempi opettaja Kimmo Vähäkoski, K17

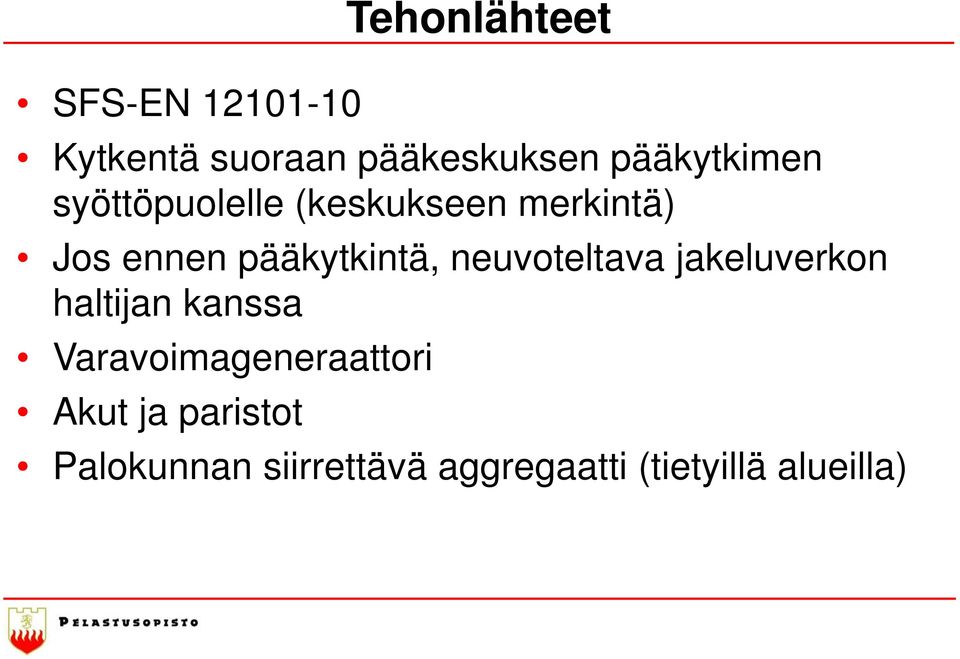

16 SFS-EN Tehonlähteet Kytkentä suoraan pääkeskuksen pääkytkimen syöttöpuolelle (keskukseen merkintä) Jos ennen pääkytkintä, neuvoteltava jakeluverkon haltijan kanssa Varavoimageneraattori Akut ja paristot Palokunnan siirrettävä aggregaatti (tietyillä alueilla)

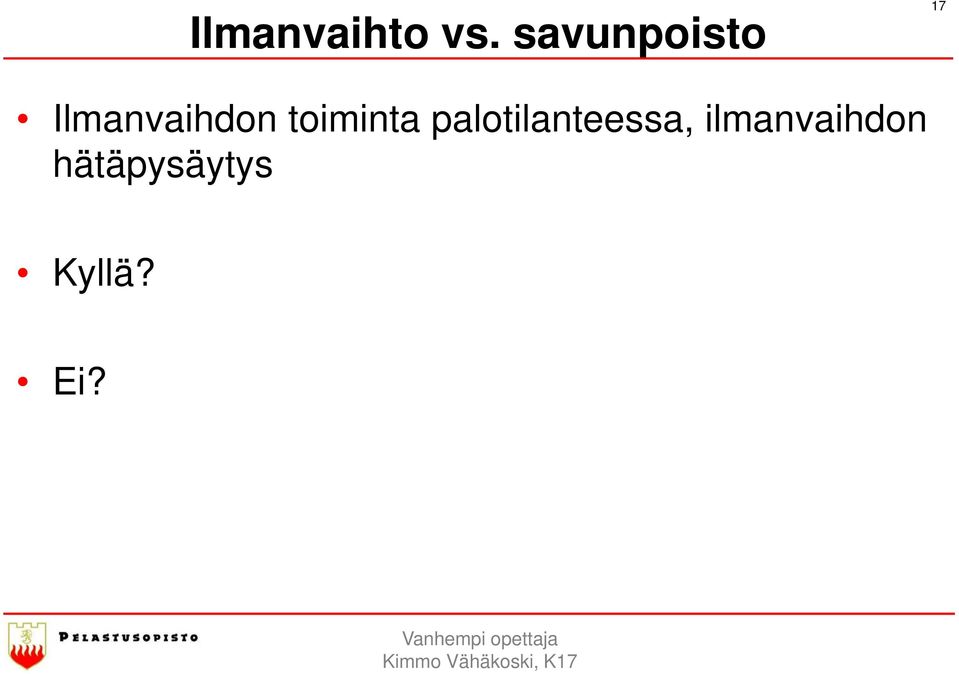

17 Ilmanvaihto vs. savunpoisto 17 Ilmanvaihdon toiminta palotilanteessa, ilmanvaihdon hätäpysäytys Kyllä? Ei? Vanhempi opettaja Kimmo Vähäkoski, K17
