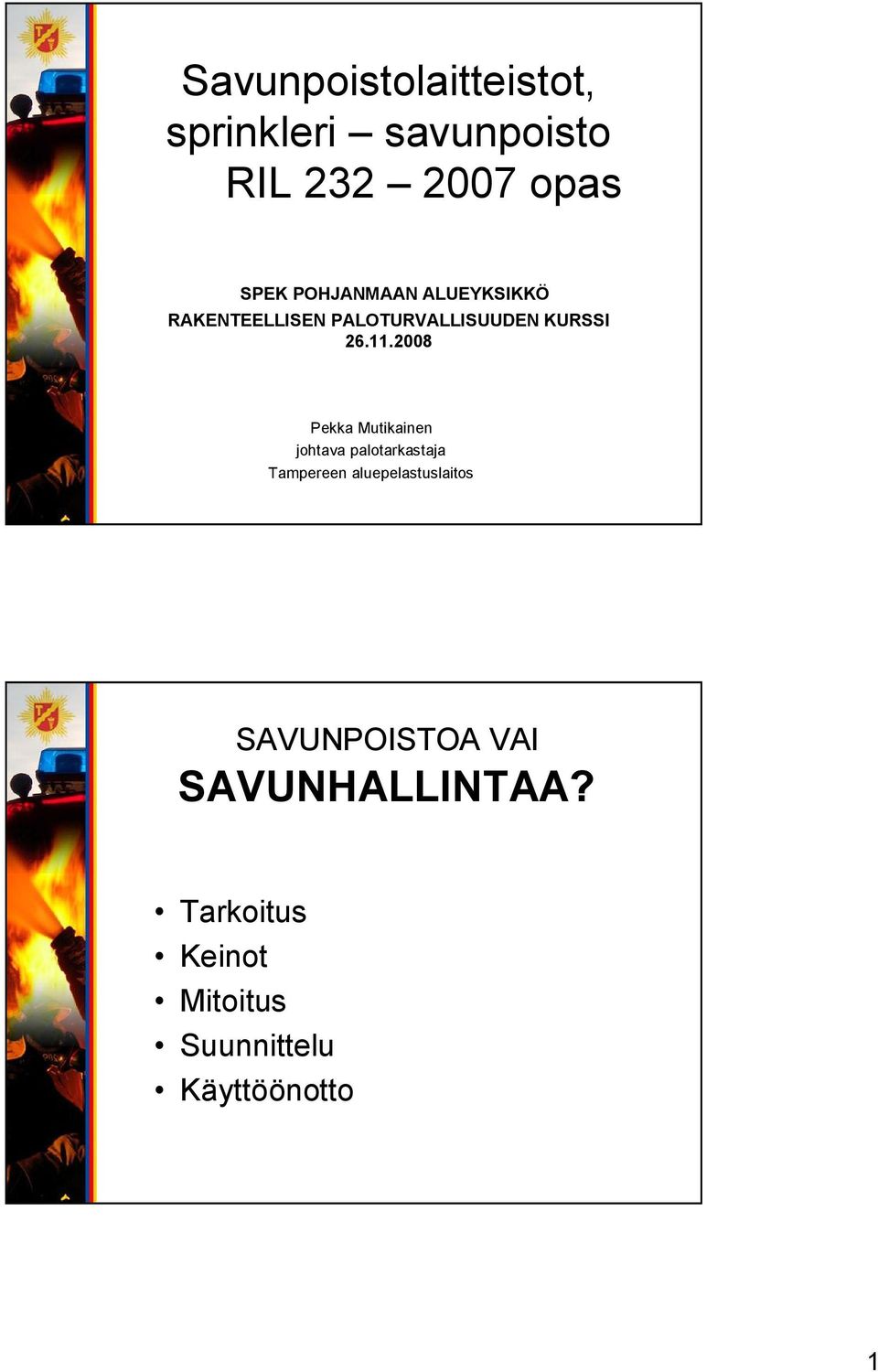

1 Savunpoistolaitteistot, sprinkleri savunpoisto RIL opas SPEK POHJANMAAN ALUEYKSIKKÖ RAKENTEELLISEN PALOTURVALLISUUDEN KURSSI Pekka Mutikainen johtava palotarkastaja Tampereen aluepelastuslaitos SAVUNPOISTOA VAI SAVUNHALLINTAA? Tarkoitus Keinot Mitoitus Suunnittelu Käyttöönotto 1

2 Savunhallinnan tarkoitus Savunhallinnan keinoja Palo osastointi Savukaasujen tuoton rajoittaminen (esim. automaattinen sammutuslaitteisto) Savunpoisto painovoimainen / koneellinen Paineistus Savukaasujen laimentaminen 2

3 Savunpoistoa koskevista määräyksistä RakMk E1 (Määräys!) Rakennukseen tulee suunnitella ja rakentaa sen eri tiloihin soveltuva riittävä mahdollisuus savunpoistoon. Ohje: savunpoiston järjestäminen ei edellytä erityistoimia, mikäli tilojen ikkuna ja oviaukkoja voidaan käyttää savunpoistoon tai savu voidaan poistaa palokunnan toimin Milloin tarvitaan erityistoimia? Porrashuoneet (E ) Kellarikerrokset (E ) Mikäli perustellut syyt sitä vaativat (E ) 3

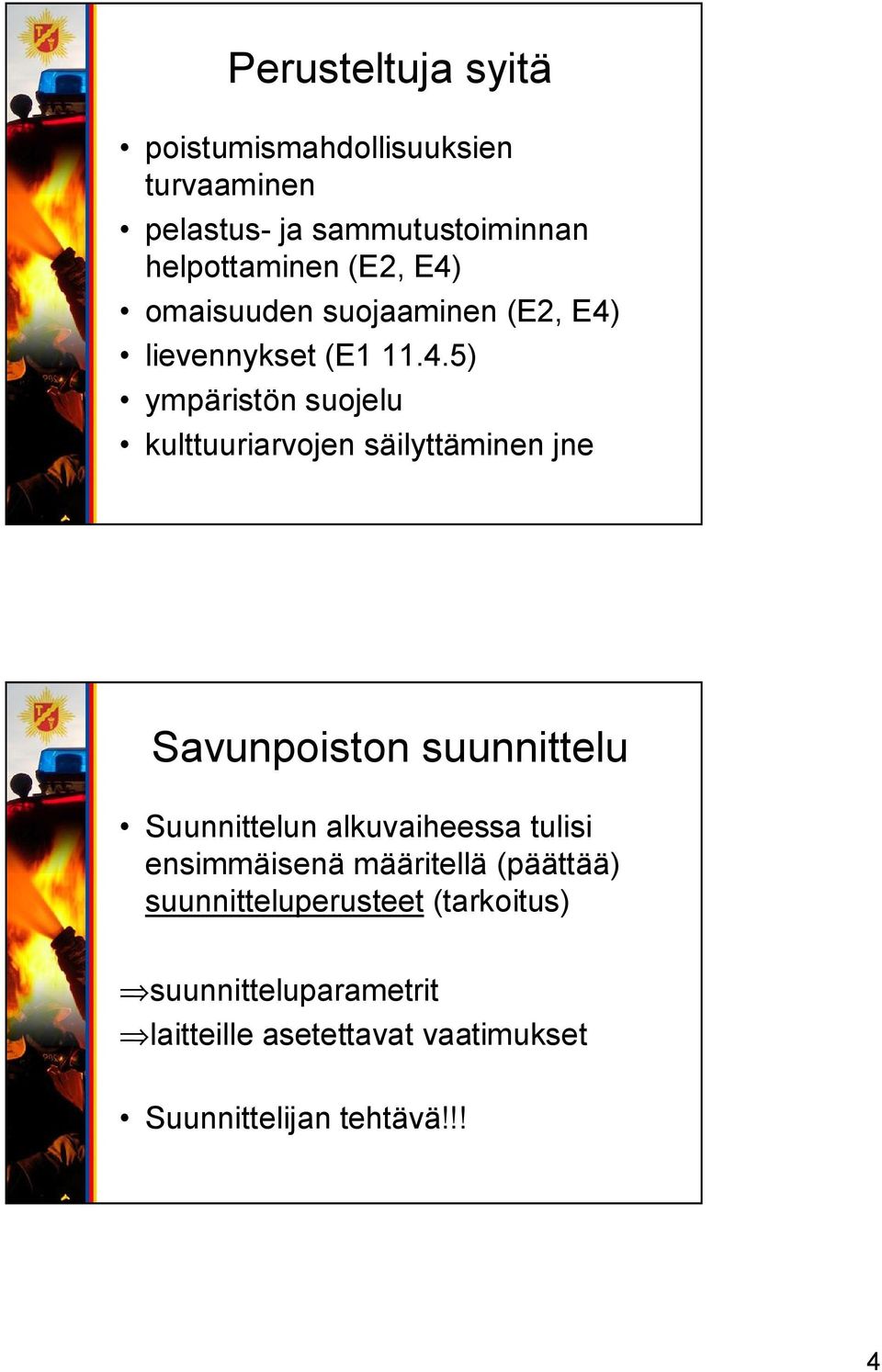

4 Perusteltuja syitä poistumismahdollisuuksien turvaaminen pelastus ja sammutustoiminnan helpottaminen (E2, E4) omaisuuden suojaaminen (E2, E4) lievennykset (E ) ympäristön suojelu kulttuuriarvojen säilyttäminen jne Savunpoiston suunnittelu Suunnittelun alkuvaiheessa tulisi ensimmäisenä määritellä (päättää) suunnitteluperusteet (tarkoitus) suunnitteluparametrit laitteille asetettavat vaatimukset Suunnittelijan tehtävä!!! 4

5 RIL Suuntapainetuuletus Tyypillinen käyttökohde autopaikoitustilat 5

6 Milloin ei yleensä tarvita erillistä savunpoistoa? (Automaatiotaso I) 1) Pieni palokuorma (< 600 MJ/m2) 2) Matalat tilat, joissa runsaasti savunpoiston kannalta tarkoituksen mukaisesti sijoitettuja ovia/ikkunoita Esim. Asunnot, majoitustilat, hoitolaitokset, työpaikkatilat, oppilaitostilat, päiväkodit Automaatiotaso I jatkuu Kellarit usein voidaan käyttää kuiluja sekä yksinkertaisia käsin avattavia luukkuja Tuotanto ja varastorakennukset (E2 7.2 / RIL ) sekä autosuojat (E4 2.6) suojaustason 1 kohteet, kun runkosyvyys alle 20 m Tuotantorak. pinta ala m2 (1. krs rak.)! autosuoj. pinta ala m2! ikkunat rikottavissa/avattavissa maantasosta? Rikottavat ikkunat työturvallisuusriski! Myös suojaustason 1 kohteissa on usein edellytetty AT II laitteita RIL opas ei tuonut selkeyttä asiaan 6

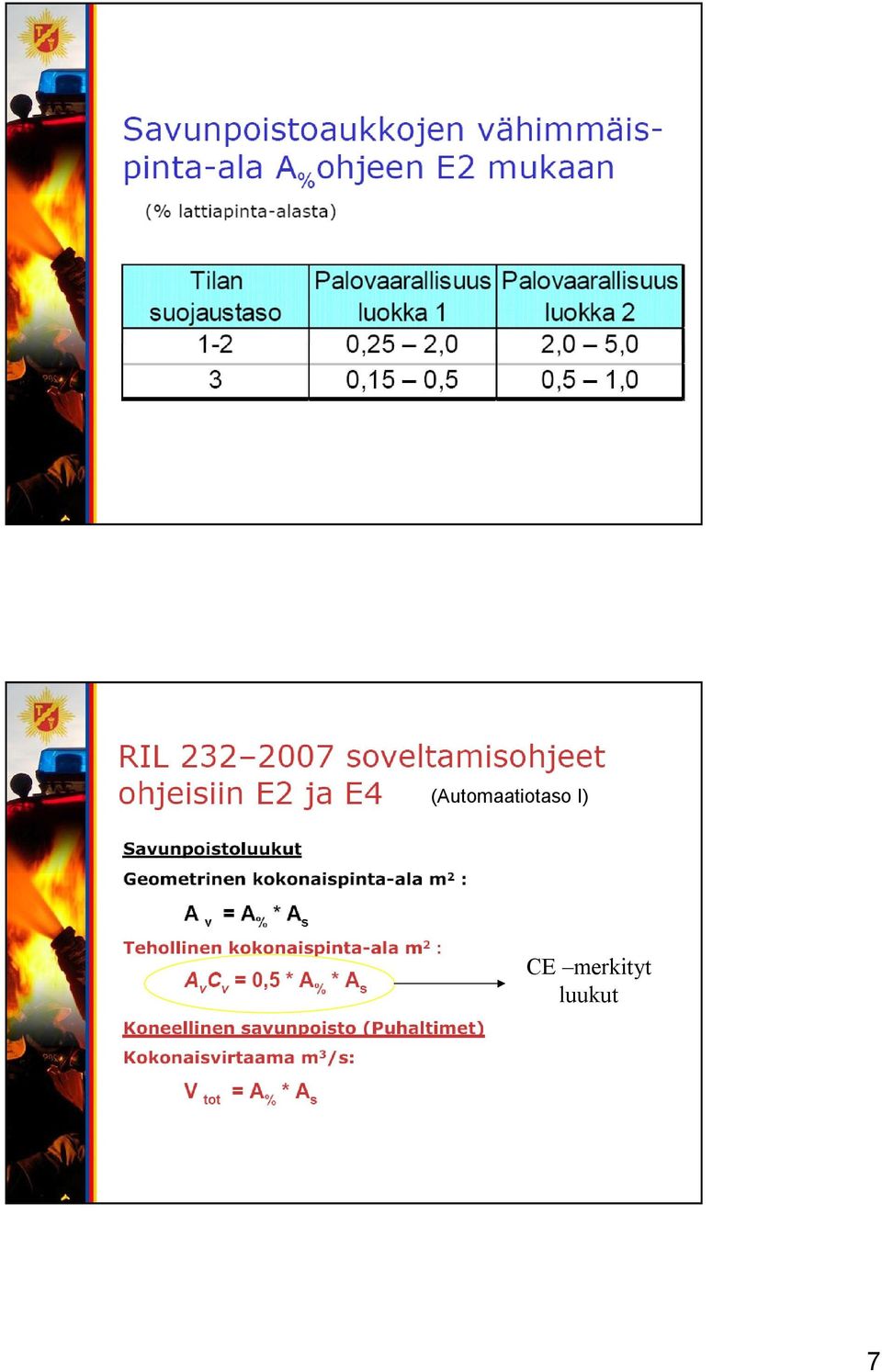

7 (Automaatiotaso I) CE merkityt luukut 7

8 Automaatiotaso II Tästä automaatiotasosta on käytännössä muodostunut perustaso Porrashuoneet 3 8 krs. maanpinnan tasalta avattava ikkuna/luukku Koneellinen savunpoisto (vähintään) Tuotanto ja varastorakennukset, autosuojat: suojaustaso 2 ja 3 Kokoontumis ja liiketilat >600 MJ/m2 Myymälät, näyttelyhallit, kirjastot, jne Pinta ala raja? Korkeat tilat (majoitus, hoito, oppilaitoksissa jne) Automaatiotaso II Pääosin sähköinen käsinohjaus sekä Luukkukohtainen lämpösulake Porrashuoneissa mekaaninen käsinavaus yleinen (ikkuna laukaisulaittein = automaatiotaso I?) Katolla käsin yksittäin avattavat: Onko resursseja avata? Työturvallisuus (P3 rak.)? 8

9 Savunpoistoluokkiin perustuva mitoitus Täydellinen taulukko RIL

10 10

11 11

12 12

13 Automaatiotaso III Poistumisen turvaaminen suuret kokoontumis ja liiketilat Lievennykset / E Kerrosala/palo osaston pinta ala Rakenteet Huomioitava toimintavalmiusaika! Mitoitus vakiopalotehoon perustuva mitoitus (RIL/CEN) oletettuun palonkehitykseen perustuva mitoitus Savunpoiston ja sammutuslaitteiston vuorovaikutus 13

14 Savunpoistosuunnitelma Automaatiotasot II ja III esitetään pelastusviranomaiselle vai esitetäänkö??? suunnitelmaa edellytettävä rak.luvassa! Yleiset vaatimukset (RIL ): Savunpoistosuunnitelma (RIL ) suunnittelukohde ja savunpoiston vaikutusalue savunpoiston tarkoitus savunpoiston tarve ja mitoitusperusteet selvitetään säädökset, ohjeet ja raja arvot, joihin mitoitus perustuu toteutusperiaate painovoimainen/koneellinen automaatiotaso savulohkot ja niiden pinta alat savusulut ja niiden korkeudet tavittaessa selvitys luokkavaatimuksista, toimintaperiaatteesta ja ajasta (AT III) 14

15 Suunnitelman sisältö (RIL ) toteutusperiaate jatkuu savunpoistoluukkujen sijoittelu, määrä ja tehollinen pinta ala savunpoistolohkoittain tai savunpoistokanavien, imuaukkojen ja puhaltimien sijoittelu, määrä ja teho savunpoistolohkoittain korvausilman saannin periaatteet ikkunat, ovet, automatiikka jne laukaisu ja ohjauskeskusten sijainti Suunnitelman sisältö (RIL ) laitteille asetettavat vaatimukset luukut laukaisulaite, avausmekanismi, virtauskerroin/tehollinen pinta ala, luotettavuus, lumikuorma, lämpötilaluokka jne puhaltimet puhallintyyppi, mitoitusvirtaama ja paine, lämpötila/aika luokitus, lumikuorma Erityisen tärkeää, koska CE merkintä ei ole pakollinen! 15

16 Savunpoistolaitteita koskeva lainsäädäntö Laitteita koskevat yleiset vaatimukset: (Pelastustoimen laitelaki 10/2007) Käyttötarkoitukseensa sopivia ja toimintavarmoja Ominaisuuksiltaan sellaisia, että niitä voidaan käyttää turvallisesti ilman vaaraa ihmisille, omaisuudelle tai ympäristölle Varustettava tuotteen vaatimuksenmukaisuuden osoittamiseksi tarpeellisilla merkinnöillä Valmistajan/markkinoille luovuttajan osoittavilla merkinnöillä Vaatimuksenmukaisuuden osoittaminen (laitelain mukaan) Markkinoille saattajan / toiselle luovuttajan velvollisuus Voidaan osoittaa: 1. Asianmukaisella vakuutuksella Tukesilla ohjeita vakuutuksen sisällöstä 2. (Arviointilaitoksen suorittamalla varmentamismenettelyllä) 3. CE merkinnällä 16

17 SFS EN Luotettavuusluokka Lumikuormaluokka Lämpötilaolosuhdeluokka Tuulikuormaluokka Palonkestävyysluokka Minimiarvoja ei lainsäädännössä RIL :ssä taulukko RIL Savunpoistoluukut (tavanomaiset vaatimukset): Luotettavuus (RE) tuuletukseen käytettävät RE vain savunpoisto RE 50 Lumikuorma (SL) SL 500 jos kinostusta, suurempi (SL1000 A) kattokulma >45 SL0 mahdollinen Lämpötilaolosuhdeluokka T ( 15) lämpimien tilojen luukut T(00) Tuulikuormaluokka WL 1500 Palonkestävyysluokka B 300 jos tarkoituksena estää lieskahtaminen tai muutoin käytetään mitoituslämpötilana korkeampaa lämpötilaa => B600 17

18 Koneellinen savunpoisto Puhaltimien tekniset vaatimukset standardissa SFS EN RIL : Maanalaisissa tiloissa sekä henkilöturvallisuuskohteissa vaatimus F400 (90 tai 120 min) Yleisperiaate: mitoituksessa käytetty savupatjan lämpötila Sprinklatuissa kohteissa on usein hyväksytty F300 / 60 min Koneellinen savunpoisto Puhaltimille oheislaitteineen asetettava lisäksi vaatimuksia lumikuormaa, alhaista lämpötilaa jne kohtaan tarvittaessa Kanavistolle asetettavat vaatimukset standardi valmisteilla 18

19 Suunnitelman sisältö (RIL ) laitteille asetettavat vaatimukset korvausilmalaitteet avautuminen, viiveet, tehollinen pinta ala, mitoitusvirtaama, sijoittelu kaapeloinnit toteutettava niin, että valittu toimintaperiaate täyttyy ohjauskeskukset mahdolliset muun talotekniikan ohjaukset tehonlähteet kapasiteetti, varavoimansyöttö/muu varmistus Suunnitelman sisältö (RIL ) laukaisu ja toimintakaaviot toimintavarmuusluokka AT II ja III vähintään luokka 2 (= lainsäädännön edellyttämä kunnossapito) suunnittelijan yhteystiedot 19

20 Käyttöönottotarkastukset Nykytilanne ei voimassa olevaa yksityiskohtaista lainsäädäntöä MRA 76 :n mukaan voidaan rakennusluvassa määrätä suoritettavaksi esim. savunpoistolaitteiden katselmus Pelastuslainsäädännön säädökset kumoutuneet käytännöt vaihtelevat kunnittain/pelastuslaitoksittain kumoutuneiden säännösten pohjalta tarkastus usein pelastusviranomaisen toimesta RIL ohjeistusta Käyttöönottotarkastukset Tarkastuksissa havaittuja ongelmia: Vastuu kokonaisuudesta puuttuu RU, SU, IVU, kattou, luukkutoimittaja, puhallintoimittaja Oman työn tarkastus tekemättä Yksinkertaisia teknisiä ongelmia Luukut ei aukea, puhaltimet ei pyöri (tai pyörii väärään suuntaan), korvausilma järjestämättä Laukaisuryhmät sekaisin Osat irtoavat toisistaan Ilmamäärät mittaamatta Laitteiston ja mittausten dokumentointi puutteellista Laukaisukaaviot puuttuu/ovat vaatimattomia Kunnossapito ohjelma puuttuu 20

21 Käyttöönotto / RIL LUOVUTUSTARKASTUS (Asennusliikkeen oman työn tarkastus) 2. VASTAANOTTOTARKASTUS (Rakennuttajan tarkastus) 3. KÄYTTÖÖNOTTOTARKASTUS (Viranomaistarkastus) Luovutustarkastus = Asennusliikkeen oman työn tarkastus (vrt. esim. paloilm. KÄYTTÖÖNOTTOTARKASTUS) varmistetaan, että laitteisto on toimintakuntoinen ja asennettu määräysten, rakennusluvan ehtojen, asennusohjeiden ja suunnitelmien mukaisesti suoritetaan hyvissä ajoin ennen loppukatselmusta ja rakennuksen käyttöönottoa tarvittavilta osin myös asennustyön aikana 21

22 Luovutustarkastus Sisältää seuraavat asiat: savunpoistolaitteiden, korvausilma aukkojen ja muiden laitteiden määrä, koko sijoitus ja luokittelu (huom. myös kaapelointi ym!) komponenttien kiinnitykset pääsy tarkastuskohteisiin komponenttien mekaaniset suojaukset tarvittavat merkinnät toiminta ajat epäedullisimmissa olosuhteissa testataan tehon lähteet testataan komponentit tulee käynnistää valmistajan antamien ohjeiden mukaisesti, niiden toimivuus ja tehokkuus testataan laitteiston testauksella varmistetaan, että se käynnistyy automaattisesti ja käsin suunnitellulla tavalla HUOM: DOKUMENTOINTI!!! Luovutustarkastus koneellisen savunpoiston luovutustarkastuksessa huomioitava lisäksi: laitteistosuunnitelman mukaisesti tarkastetaan kaikista palovyöhykkeistä savunpoistovirtaus savunpoistolaitteiden ja korvausilmalaitteiden suunnitelman mukaisuus tarkastetaan puhaltimia eivät ole lämpörasitusten suhteen ylikuormitettuja tehon syöttö on varmistettu ohjauslaitteet toimivat tehtävänsä mukaisesti eivätkä pysäytä puhaltimia järjestelmän vikaantumistapauksessa kanavat eivät ole vaurioituneita laitteiston osat toimivat tehtävänsä mukaisesti ja ovat asianmukaisia 22

23 Vastaanottotarkastus = Rakennuttajan tarkastus Rakennuttaja varmistuu siitä, että on saanut tilaamansa laitteiston Varmistutaan laitteiston suunnitelman mukaisuudesta Varmistutaan laitteiston toimintakuntoisuudesta Tarkastuksesta laaditaan HYVÄKSYNTÄRAPORTTI Käytännössä useimmiten tämän tarkastuksen suorittaa nykyisin palotarkastaja! Toimintavarmuusluokan 3 kohteissa voidaan edellyttää kolmannen osapuolen tarkastusta Vastaanottotarkastus (RIL ) Vastaanotettaessa savunpoistolaitteita tarkistetaan seuraavat asiat: 1. Mitoitus savukaasuvirta 2. Mitoitus suunnitellun paine eron saavuttaminen 3. Laitteistot ilman poisto / korvausilman syöttö 4. Laitteistot poistoilman poisto 5. Toimivuuden luotettavuus käyttövalmius 6. Käynnistys 7. Savunpoistotapa puhallin 8. Sähkölaitteet 9. Ohjauslaitteet 10. Kuilut/kanavat 11. Laitteiston osat 12. Näiden osien paloturvallisuus 13. Laitteistokokonaisuus tarkastetaan 23

24 Vastaanottotarkastus Hyväksyntäraportti tunnistetiedot rakennuksesta, johon laitteet on asennettu viittaus suunnitelmiin vastaanottotarkastuksen päivämäärä asentajan ja vastaanottajan nimi ja osoite viitetiedot käytetyistä testimenetelmistä havainnot ja testitulokset Luovutusasiakirjat hyväksyntäraportti asennuspiirustukset laitteistosuunnitelma kunnossapitomenettely käyttöohjeet huoltokirja tarkempia ohjeita em. sisällöstä RIL kirjassa 24

25 Käyttöönottotarkastus Rakennusvalvonta /pelastusviranomainen varmistaa, että savunpoistolaitteet on asennettu: määräysten rakennusluvan ehtojen asennusohjeiden ja suunnitelmien mukaisesti perustuu edellä todettuihin luovutusasiakirjoihin pistokoeluontoinen tarkastus tarvittavilta osin Operatiivinen toimivuus varmistettava! Pelastusviranomaisen tarkastus (mitä sen pitäisi olla ) Operatiivisen toiminnan edellytysten tarkastus opasteet laukaisukaaviot laukaisulaitteet Huollon ja kunnossapidon järjestelyjen valvonta huolto ja kunnossapito ohjelma nimetty hoitaja 25

26 LOPUKSI Savunpoiston suunnittelua, rakentamista ja käyttöönottoa koskevat viranomaismääräykset puutteellisia => käytännöt vaihtelevia eripuolilla maata Ministeriöiden (YM&SM) tulisi ottaa pal(l)o haltuun ja saattaa säädökset ajantasalle! 26
