1 1 (13) SiMAP - lämmityksen ohjauskeskus Contents 1. SiMAP SÄÄTÖ - sisäänkirjautuminen T - Sensors, TC ja Trend ASETUSARVON ASETTAMINEN - asuntojen lämpötila MITTAUSNÄKYMÄ Huoneistot Trendien käsittelyä - Auto Range Trendit - Save as, Print ja Save Data for Excel Trendit - Ajankohdan muuttaminen Trendit - Maximize Trendit - Real time Trendit - Zoomaus Lämmönjakokeskus TC Lämmin käyttövesi Switch user -toiminto eli siirry toiseen mittausnäkymään...13

2 2 (13) 1. SiMAP SÄÄTÖ - sisäänkirjautuminen Avaa Internet-selain ja syötä selaimen osoitekenttään: Aukeaa sivu: Paina Home ja sitten Launch heating-rivillä. Java käynnistyy (tarvitset sitä, jotta ohjelma toimii oikein). Java versio 6:lla on testattu, että trendien printtaus ohjelmasta onnistuu. Aukeaa sisäänkirjautumissivu. Kirjoita käyttäjänimi (User name) ja salasana (Password) ja klikkaa Login

3 3 (13) 2. T - Sensors, TC ja Trend Sisäänkirjautumisen jälkeen avautuu sivu, josta pääsee huoneantureiden näkymään (Sensors), lämmönjakokeskukseen (TC) ja Trend-näkymään, joka näyttää viimeisimmän trend-valinnan. Saat yksittäisen asunnon tai valittujen asuntojen lämpötilatrendit rastittamalla lämpötilan viereisen neliön ja klikkaamalla Show trend. Clear selections tyhjentää valinnat. Sensors, huonelämpötila-anturit. Tässä kiinteistössä on lämpötila/kosteusanturi. Asunnon lämpötila on ylempi rivi. Alempi rivi on suhteellinen kosteus. Punainen pylväs kertoo kuuluvuusongelmasta. Syystä tai toisesta anturi ei kuulu säätimelle. Onko metallisia rakenteita lähellä anturia? Kertoo pariston kulumisen. C:tä voi klikata vain kirjautuneena Admin-tunnuksilla. Aukeaa viereinen ikkuna. Anturin voi ottaa pois päältä ottamalla rastin pois Enable sensor. Sensorin voi nimetä uudelleen. Kun asuntojen lämpötilojen tavoitearvoksi on asetettu 22, määritellään tässä kylmän ja lämpimän asunnon arvot. Näyttää Sensors-näkymässä punaista ja sinistä näiden arvojen mukaan. Jos tavoitearvona 21, niin tässä ikkunassa olisi arvoina 18 (low) ja 25 (high). Aktivoimalla Apply limits.. tekee muutoksen jokaiseen sensoriin.

4 4 (13) Näkymä lämmönjakokeskuksen (TC) käyttöliittymästä. Asuntojen lämpötilojen keskiarvon asetusarvo. Käyttäjän asettama arvo. * ** *Lämmitysveden tavoitearvo. **Lämmitysveden oloarvo (kierrossa oleva). Avg. = Asuntojen lämpötilojen keskiarvo. Dev. = Keskiarvon hajonta. Ulkolämpötila Tässä malliksi TC-näkymää, jos säätimessä myös LÄMMIN KÄYTTÖVESI -säätöpiiri. Järjestelmän haluama arvo LK:lle. Todellinen lämmin käyttövesi, meno Asetusarvo lämpimälle käyttövedelle. Käyttäjän asettama arvo. Lämmin käyttövesi, paluu

5 5 (13) Trend. Mikäli trendejä ei ollut vielä valittu, näkymä on tyhjä. Näyttää viimeisimmän valinnan trendit. Show trend-komento TC- tai Sensors-ikkunassa päivittää näkymän. Esimerkiksi, TC-näkymässä rastittu asuntojen lämpötilojen keskiarvo ja ulkolämpötila: Pid1_average = asuntojen lämpötilojen keskiarvo Outside_temp = ulkolämpötila

6 6 (13) 3. ASETUSARVON ASETTAMINEN - asuntojen lämpötila Asuntojen lämpötilan keskiarvon asetusarvo. Käyttäjän asettama arvo. Admin-tunnuksilla asetetaan/muutetaan kiinteistön asuntojen lämpötilan asetusarvoa. 1. Klikkaa TC-ikkuna auki 2. Paina asuntojen lämpötilan asetusarvon harmaata laatikkoa hiiren vasemmalla painikkeella 3. Avautuu Input-ikkuna. Voit antaa uuden arvon ja paina OK, jos haluat hyväksyä muutoksen. Paina Cancel jos et halua tehdä muutosta. Mikäli antaisit tässä arvon 21, järjestelmä alentaa lämmitysveden lämpötilaa. Normaalisti tässä näkymässä ei tarvitse asettaa muita arvoja, ellei ole lämpimän käyttöveden säätöpiiriä myös. Silloin asetettaisiin lämpimän käyttöveden asetusarvo ko. kohdassa samalla tavoin hiiren painikkeella. Edellisellä sivulla malli lämpimän käyttöveden näkymästä, tavoitearvoksi on asetettu 58.

7 7 (13) 4. MITTAUSNÄKYMÄ 4.1 Huoneistot Yllä on rastitettu kahden asunnon lämpötilat, A1 ja A2. Ylempi rivi on lämpötila ja alempi on suhteellinen kosteus.valittuasi kohteen tai kohteet, klikkaa Show trend. Avautuu trendi-ikkuna, jossa valittujen asuntojen lämpötilat. Trendien nimet, valitut kaksi asuntoa: A1 ja A2. Paina trendien päällä hiiren oikeaa painiketta. Tulee eri vaihtoehtoja. Seuraavalla sivulla muutama esimerkki. Y-akselissa on arvo ja X-akselissa on tässä näkymässä kellonajat. Näkymässä kellonajat kolmelta päivältä. Kellonajat ovat näkyvissä, kun valittuna on lyhyt tarkastelujakso. Järjestelmä näyttää automaattisesti muutaman päivän trendit. Aikajanaa pääsee muuttamaan kirjoittamalla uuden päivämäärän ja painamalla Enter.

8 8 (13) Trendien käsittelyä - Auto Range Kun trendien päällä painetaan hiiren oikeanpuoleista painiketta, tulee erilaisia vaihtoehtoja. Tässä klikattu Auto Range/Both Axes. Useimmiten kannattaa tehdä tämä Auto Range-toiminto Valittu kahden asunnon lämpötila- ja kosteus. 2. Painettu Show trend. Ikkunassa näkyvissä kuitenkin vain kaksi trendiä. 3. Jotta saadaan kaikki trendit näkyviin, on painettu hiiren oikeaa painiketta ja valittu Auto Range/ Both Axes Alla tilanne sen jälkeen.

9 9 (13) Trendit - Save as, Print ja Save Data for Excel Muita komentoja: Kun trendin päällä klikataan hiiren oikeanpuoleisella painikkeella, saadaan mm. Save as ja Print -komennot. Save as -komennolla voidaan tallentaa trendi-ikkuna kuvaksi. Png-muotoon tai jpg:ksi. Anna tiedostolle nimi ja lopputunniste joko.png tai.jpg. Print -komento toimii vain Java v6 kanssa. Tulostaa trendi-ikkunan. Maximize, Print ja Save Data for Excel. Trendi-ikkunan oikealla puolella - Print on sama kuin yllä - Save Data... tallentaa trenditiedot taulukkomuotoon riippuen Excelohjelmiston asetuksista eli osaako järjestää tiedot sarakkeittain Trendit - Ajankohdan muuttaminen Voit muuttaa ajankohtaa kirjoittamalla uudet päivämäärät ja painamalla sen jälkeen Enter. Tai tarttumalla oranssin palkin päädyistä ja viemällä hiiren vasemmalla painikkeella oikealle/vasemmalle.

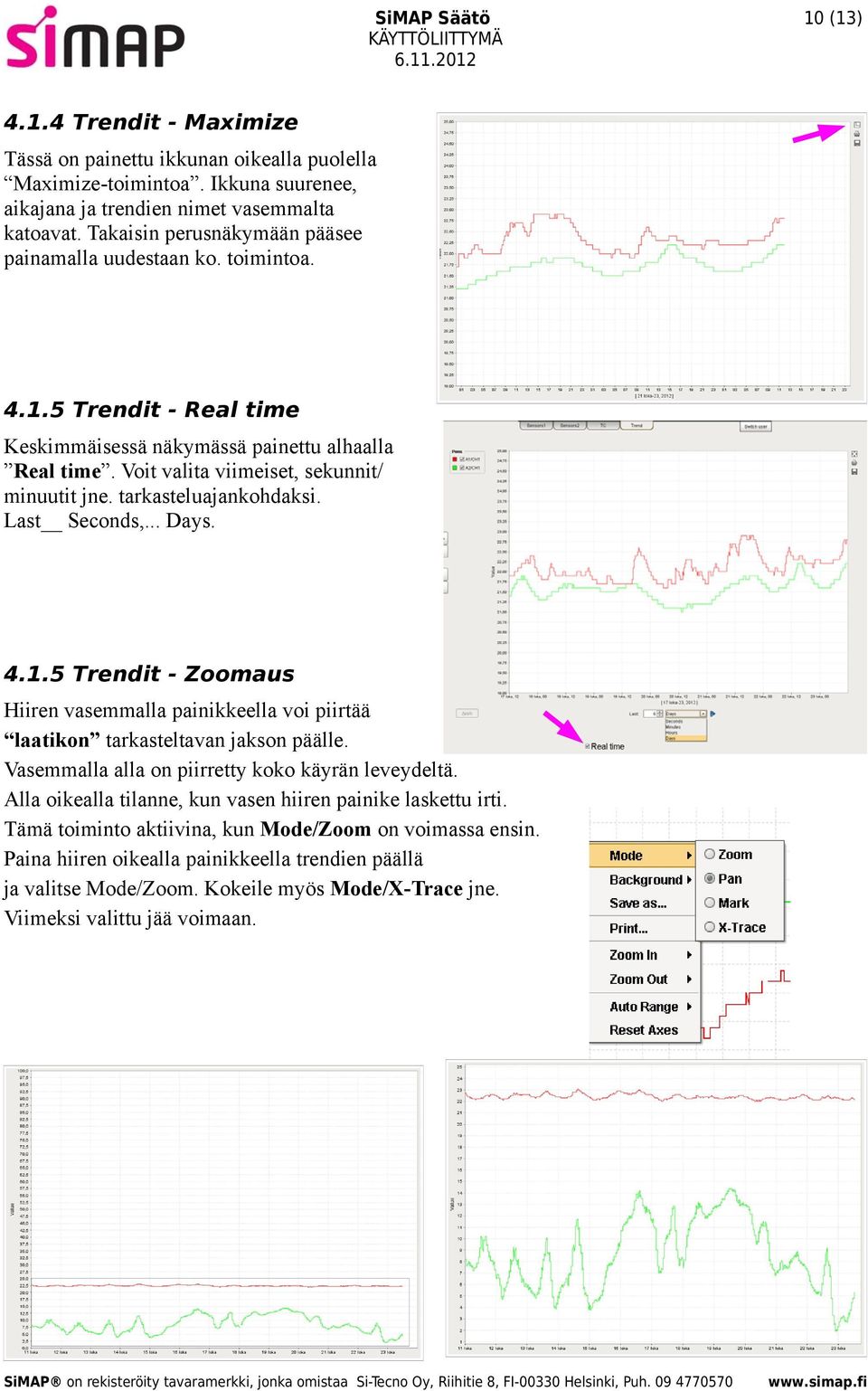

10 10 (13) Trendit - Maximize Tässä on painettu ikkunan oikealla puolella Maximize-toimintoa. Ikkuna suurenee, aikajana ja trendien nimet vasemmalta katoavat. Takaisin perusnäkymään pääsee painamalla uudestaan ko. toimintoa Trendit - Real time Keskimmäisessä näkymässä painettu alhaalla Real time. Voit valita viimeiset, sekunnit/ minuutit jne. tarkasteluajankohdaksi. Last Seconds,... Days Trendit - Zoomaus Hiiren vasemmalla painikkeella voi piirtää laatikon tarkasteltavan jakson päälle. Vasemmalla alla on piirretty koko käyrän leveydeltä. Alla oikealla tilanne, kun vasen hiiren painike laskettu irti. Tämä toiminto aktiivina, kun Mode/Zoom on voimassa ensin. Paina hiiren oikealla painikkeella trendien päällä ja valitse Mode/Zoom. Kokeile myös Mode/X-Trace jne. Viimeksi valittu jää voimaan.

11 11 (13) 4.2 Lämmönjakokeskus TC Asuntojen lämpötilojen keskiarvon asetusarvo. Tässä 22,3. * ** *Lämmitysveden tavoitearvo. **Lämmitysveden oloarvo (kierrossa oleva). Rastittu asuntojen lämpötilojen keskiarvo ja ulkolämpötila, klikattu Show trend. Vasemmalla: Pid1_average = asuntojen lämpötilojen keskiarvo Outside_temp = ulkolämpötila. Trendejä voidaan käsitellä, kuten edellisissä kappaleissa opastettu.

12 12 (13) 4.3 Lämmin käyttövesi Malliksi Lämmin käyttövesi-säätöpiirin näkymää. Valittu Lämmin käyttövesi, lämpötilojen keskiarvo ja ulkolämpötila, klikattu Show trend. Trendeille Auto Range - Both Axes, jotta kaikki tulevat näkyviin. Vasemmalla: Outside_temp = ulkolämpötila Pid1_average = asuntojen lämpötilojen keskiarvo Pid3_inner_input = lämmin käyttövesi Trendejä voidaan käsitellä, kuten edellä.

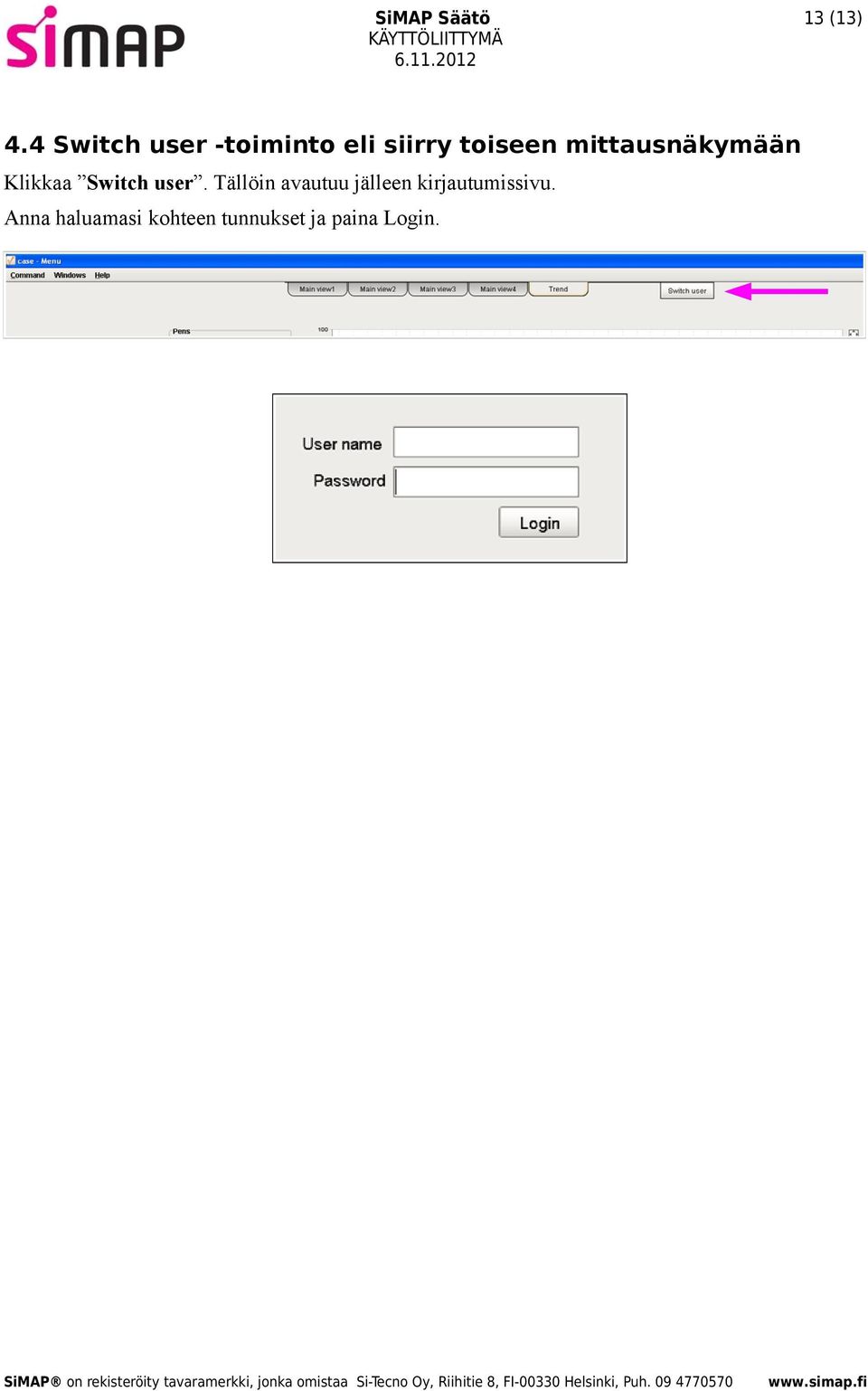

13 13 (13) 4.4 Switch user -toiminto eli siirry toiseen mittausnäkymään Klikkaa Switch user. Tällöin avautuu jälleen kirjautumissivu. Anna haluamasi kohteen tunnukset ja paina Login.
