1 ääräys 1 (29) Antopäivä: Voimaantulopäivä: Säädösperusta: Rautatielaki (304/2011)74 ja 75 Voimassa: toistaiseksi Täytäntöönpantava EU-lainsäädäntö Komission täytäntöönpanopäätös infrastruktuurirekisteriä koskevista yhteisistä eritelmistä (2011/633/EU) uutostiedot: Kumoaa annetun Liikenteen turvallisuusviraston määräyksen ratarekisteristä TRAFI/2127/ /2012 Ratarekisteri SISÄLTÖ 1 YLEISTÄ Soveltamisala ääritelmät REKISTERIN INAISUUDET Rataverkon rakenne rekisterissä Tietojen kirjaaminen rekisteriin KÄYTTÖHJEET enettelyt... 3 TAULUKKLUETTEL Taulukko 1 Luettelo menettelyistä... 3 Taulukko 2 Ratarekisterin tiedot... 4 LIITELUETTEL Liite 1 Ratarekisterin tiedot YLEISTÄ Liikenteen turvallisuusvirasto PL 320, Helsinki puh , faksi Y-tunnus / r

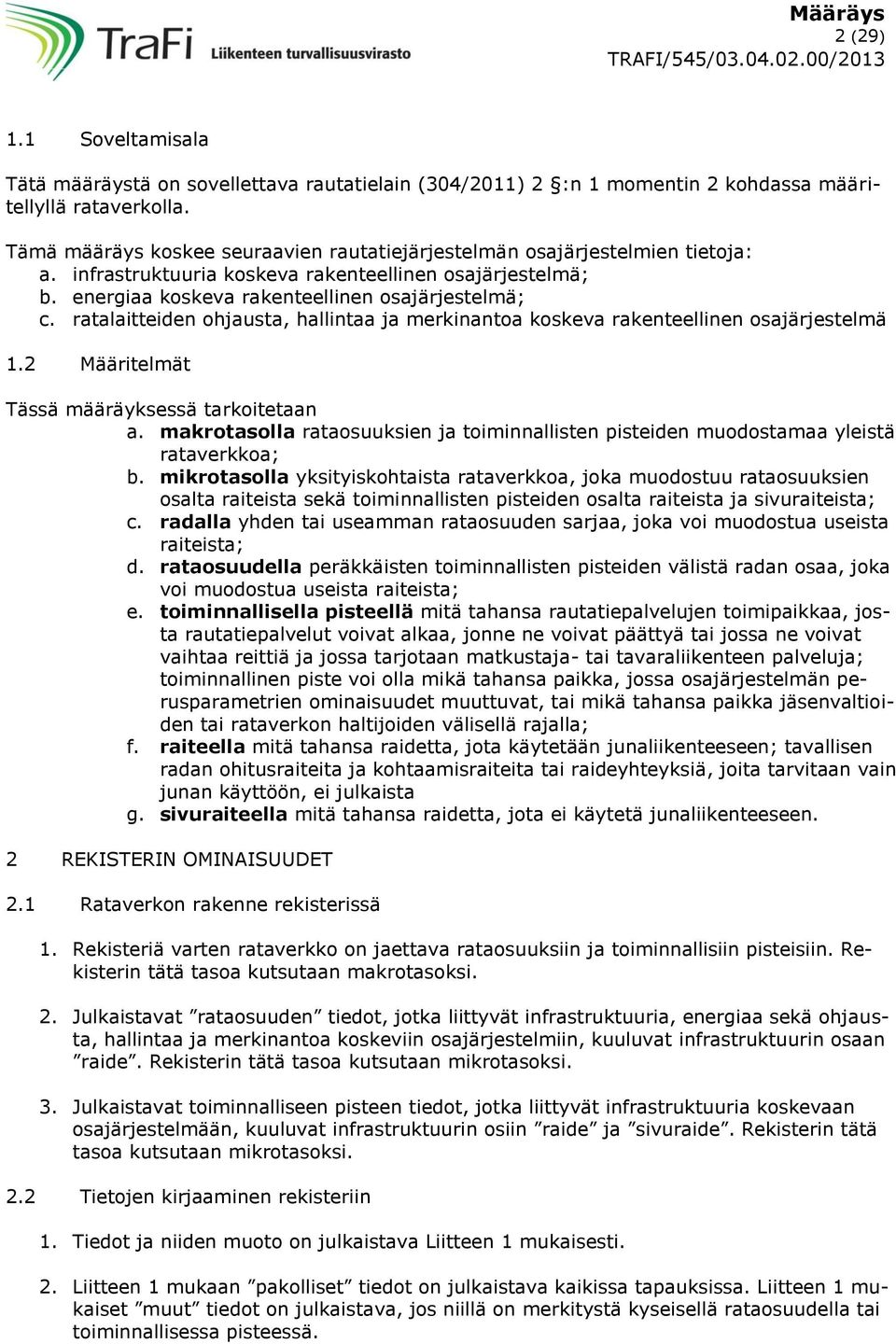

2 ääräys 2 (29) 1.1 Soveltamisala Tätä määräystä on sovellettava rautatielain (304/2011) 2 :n 1 momentin 2 kohdassa määritellyllä rataverkolla. Tämä määräys koskee seuraavien rautatiejärjestelmän osajärjestelmien tietoja: a. infrastruktuuria koskeva rakenteellinen osajärjestelmä; b. energiaa koskeva rakenteellinen osajärjestelmä; c. ratalaitteiden ohjausta, hallintaa ja merkinantoa koskeva rakenteellinen osajärjestelmä 1.2 ääritelmät Tässä määräyksessä tarkoitetaan a. makrotasolla rataosuuksien ja toiminnallisten pisteiden muodostamaa yleistä rataverkkoa; b. mikrotasolla yksityiskohtaista rataverkkoa, joka muodostuu rataosuuksien osalta raiteista sekä toiminnallisten pisteiden osalta raiteista ja sivuraiteista; c. radalla yhden tai useamman rataosuuden sarjaa, joka voi muodostua useista raiteista; d. rataosuudella peräkkäisten toiminnallisten pisteiden välistä radan osaa, joka voi muodostua useista raiteista; e. toiminnallisella pisteellä mitä tahansa rautatiepalvelujen toimipaikkaa, josta rautatiepalvelut voivat alkaa, jonne ne voivat päättyä tai jossa ne voivat vaihtaa reittiä ja jossa tarjotaan matkustaja- tai tavaraliikenteen palveluja; toiminnallinen piste voi olla mikä tahansa paikka, jossa osajärjestelmän perusparametrien ominaisuudet muuttuvat, tai mikä tahansa paikka jäsenvaltioiden tai rataverkon haltijoiden välisellä rajalla; f. raiteella mitä tahansa raidetta, jota käytetään junaliikenteeseen; tavallisen radan ohitusraiteita ja kohtaamisraiteita tai raideyhteyksiä, joita tarvitaan vain junan käyttöön, ei julkaista g. sivuraiteella mitä tahansa raidetta, jota ei käytetä junaliikenteeseen. 2 REKISTERIN INAISUUDET 2.1 Rataverkon rakenne rekisterissä 1. Rekisteriä varten rataverkko on jaettava rataosuuksiin ja toiminnallisiin pisteisiin. Rekisterin tätä tasoa kutsutaan makrotasoksi. 2. Julkaistavat rataosuuden tiedot, jotka liittyvät infrastruktuuria, energiaa sekä ohjausta, hallintaa ja merkinantoa koskeviin osajärjestelmiin, kuuluvat infrastruktuurin osaan raide. Rekisterin tätä tasoa kutsutaan mikrotasoksi. 3. Julkaistavat toiminnalliseen pisteen tiedot, jotka liittyvät infrastruktuuria koskevaan osajärjestelmään, kuuluvat infrastruktuurin osiin raide ja sivuraide. Rekisterin tätä tasoa kutsutaan mikrotasoksi. 2.2 Tietojen kirjaaminen rekisteriin 1. Tiedot ja niiden muoto on julkaistava Liitteen 1 mukaisesti. 2. Liitteen 1 mukaan pakolliset tiedot on julkaistava kaikissa tapauksissa. Liitteen 1 mukaiset muut tiedot on julkaistava, jos niillä on merkitystä kyseisellä rataosuudella tai toiminnallisessa pisteessä.

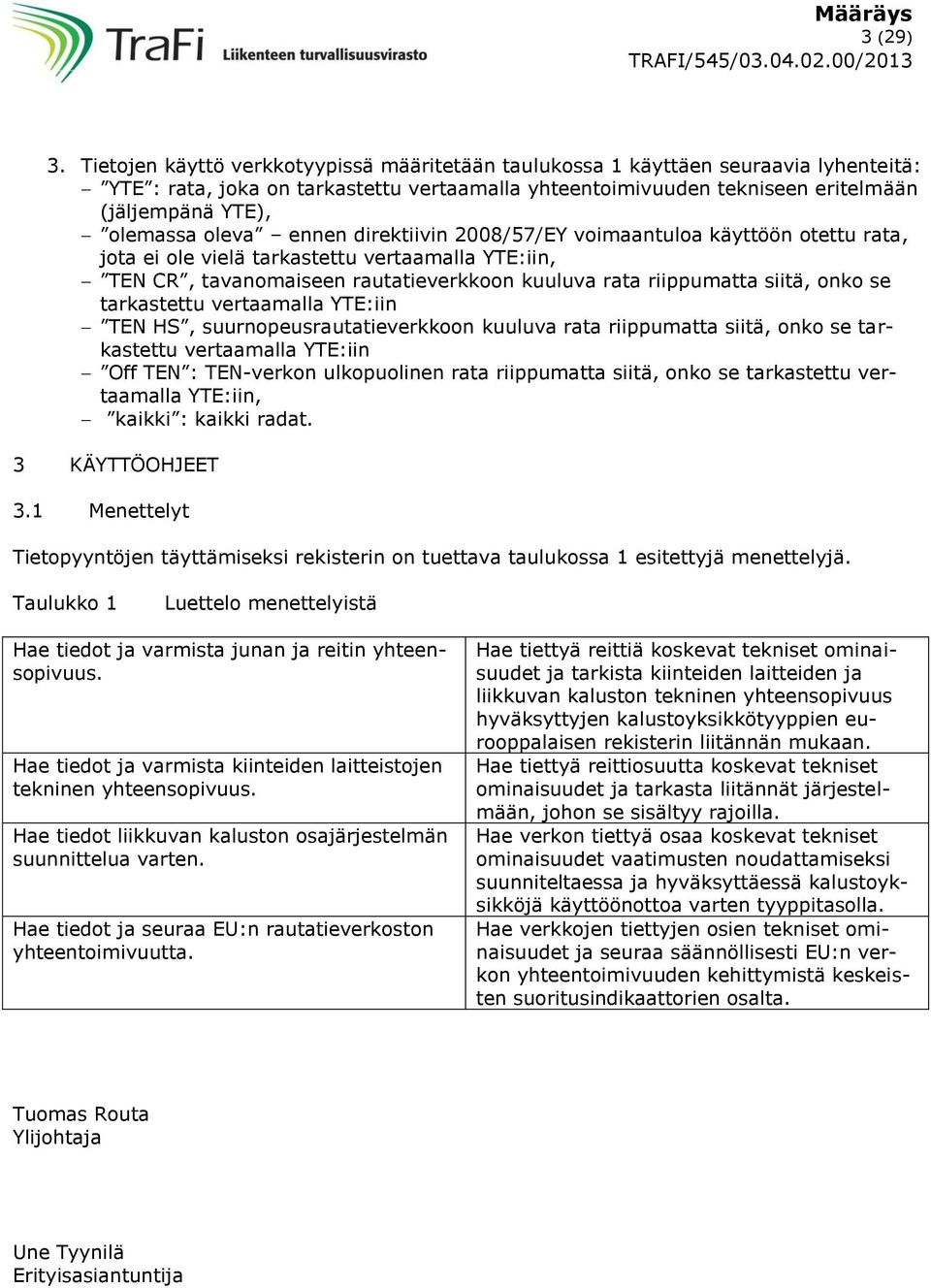

3 ääräys 3 (29) 3. Tietojen käyttö verkkotyypissä määritetään taulukossa 1 käyttäen seuraavia lyhenteitä: YTE : rata, joka on tarkastettu vertaamalla yhteentoimivuuden tekniseen eritelmään (jäljempänä YTE), ennen direktiivin 2008/57/EY voimaantuloa käyttöön otettu rata, jota ei ole vielä tarkastettu vertaamalla YTE:iin, TEN CR, tavanomaiseen rautatieverkkoon kuuluva rata riippumatta siitä, onko se tarkastettu vertaamalla YTE:iin TEN HS, suurnopeusrautatieverkkoon kuuluva rata riippumatta siitä, onko se tarkastettu vertaamalla YTE:iin ff TEN : TEN-verkon ulkopuolinen rata riippumatta siitä, onko se tarkastettu vertaamalla YTE:iin, kaikki : kaikki radat. 3 KÄYTTÖHJEET 3.1 enettelyt Tietopyyntöjen täyttämiseksi rekisterin on tuettava taulukossa 1 esitettyjä menettelyjä. Taulukko 1 Luettelo menettelyistä Hae tiedot ja varmista junan ja reitin yhteensopivuus. Hae tiedot ja varmista kiinteiden laitteistojen tekninen yhteensopivuus. Hae tiedot liikkuvan kaluston osajärjestelmän suunnittelua varten. Hae tiedot ja seuraa EU:n rautatieverkoston yhteentoimivuutta. Hae tiettyä reittiä koskevat tekniset ominaisuudet ja tarkista kiinteiden laitteiden ja liikkuvan kaluston tekninen yhteensopivuus hyväksyttyjen kalustoyksikkötyyppien eurooppalaisen rekisterin liitännän mukaan. Hae tiettyä reittiosuutta koskevat tekniset ominaisuudet ja tarkasta liitännät järjestelmään, johon se sisältyy rajoilla. Hae verkon tiettyä osaa koskevat tekniset ominaisuudet vaatimusten noudattamiseksi suunniteltaessa ja hyväksyttäessä kalustoyksikköjä käyttöönottoa varten tyyppitasolla. Hae verkkojen tiettyjen osien tekniset ominaisuudet ja seuraa säännöllisesti EU:n verkon yhteentoimivuuden kehittymistä keskeisten suoritusindikaattorien osalta. Tuomas Routa Ylijohtaja Une Tyynilä Erityisasiantuntija

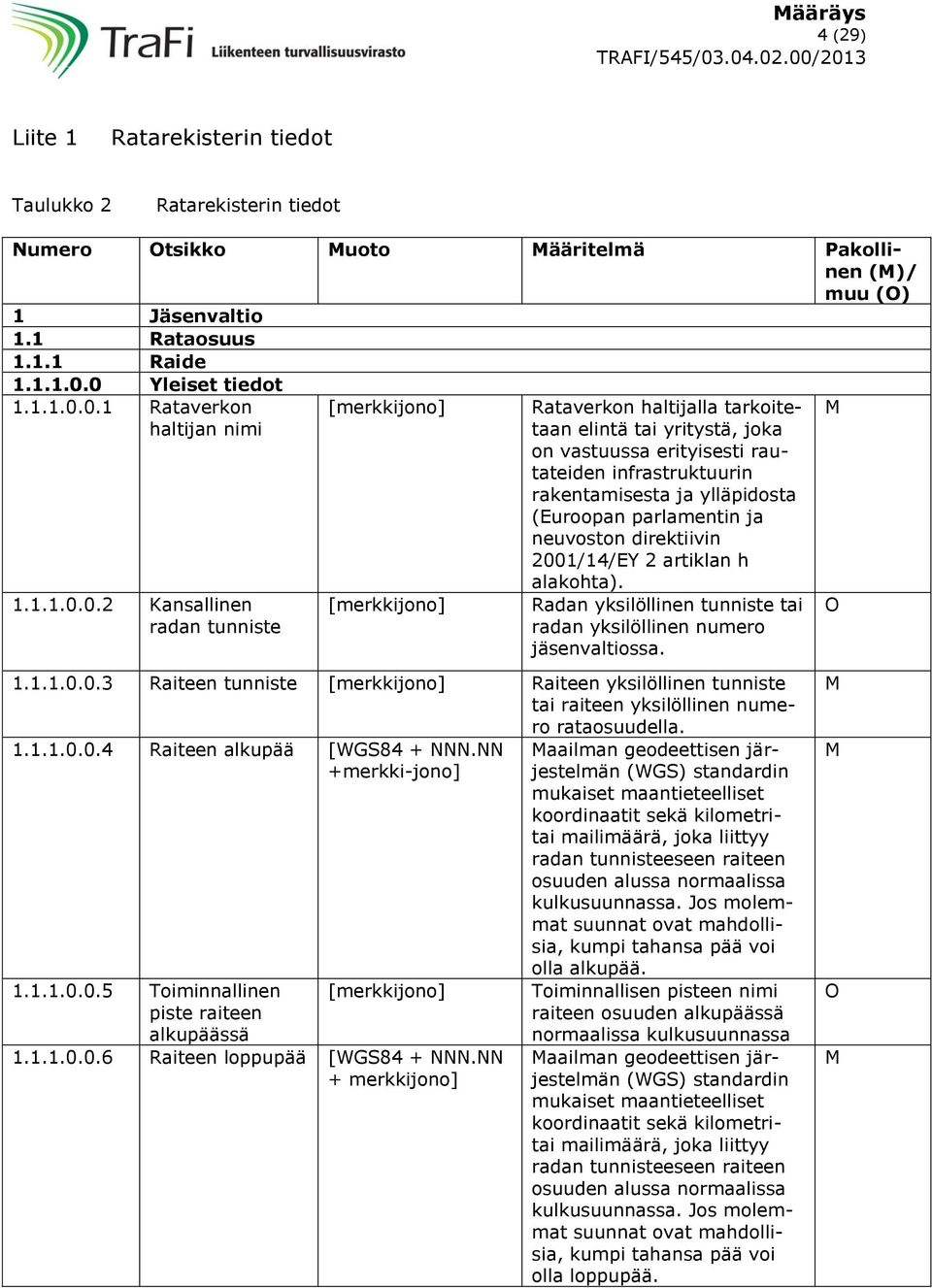

4 ääräys 4 (29) Liite 1 Ratarekisterin tiedot Taulukko 2 Ratarekisterin tiedot Numero tsikko uoto ääritelmä Pakollinen ()/ 1 Jäsenvaltio 1.1 Rataosuus Raide Yleiset tiedot Rataverkon haltijan nimi Kansallinen radan tunniste Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (Euroopan parlamentin ja neuvoston direktiivin 2001/14/EY 2 artiklan h alakohta). Radan yksilöllinen tunniste tai radan yksilöllinen numero jäsenvaltiossa Raiteen tunniste Raiteen yksilöllinen tunniste tai raiteen yksilöllinen numero rataosuudella Raiteen alkupää [WGS84 + NNN.NN +merkki-jono] Toiminnallinen piste raiteen alkupäässä Raiteen loppupää [WGS84 + NNN.NN + merkkijono] aailman geodeettisen järjestelmän (WGS) standardin mukaiset maantieteelliset koordinaatit sekä kilometritai mailimäärä, joka liittyy radan tunnisteeseen raiteen osuuden alussa normaalissa kulkusuunnassa. Jos molemmat suunnat ovat mahdollisia, kumpi tahansa pää voi olla alkupää. Toiminnallisen pisteen nimi raiteen osuuden alkupäässä normaalissa kulkusuunnassa aailman geodeettisen järjestelmän (WGS) standardin mukaiset maantieteelliset koordinaatit sekä kilometritai mailimäärä, joka liittyy radan tunnisteeseen raiteen osuuden alussa normaalissa kulkusuunnassa. Jos molemmat suunnat ovat mahdollisia, kumpi tahansa pää voi olla loppupää.

5 ääräys 5 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ Toiminnallinen piste raiteen loppupäässä Infrastruktuuriosajärjestelmä Raiteen tarkastusvakuutukset EYtarkastusvakuutus EItodentamisvakuutus (INF) Suorituskykyparametrit Rataluokka [RN] yhden vaihtoehdon määritetystä I/II/III/IV/V/VI/VII Liikenteen tyyppi [A] yhden vaihtoehdon määritetystä P/F/ Kuormituskapasiteetti Toiminnallisen pisteen nimi rataosuuden loppupäässä normaalissa kulkusuunnassa EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero muotovaatimusten mukaisesti Radan tärkeys (keskeinen tai muu) ja tapa, jolla saavutetaan yhteentoimivuutta (uutta tai parannettua) varten vaaditut parametrit, sellaisina kuin ne määritellään tavanomaisen rautatiejärjestelmän infrastruktuuri (CR INF) YTE:ssä. Tämä parametri koskee vain TEN-ratoja. Ilmaisee YTE-ratatyypin osalta kohdejärjestelmän pääasiallisen liikennetyypin ja vastaavat perusparametrit (matkustaja (P), tavara (F), sekalainen ()), sellaisina kuin ne määritellään tavanomaisen rautatiejärjestelmän infrastruktuuri (CR INF) YTE:ssä. Tämä parametri koskee myös ff TEN -ratoja. Standardissa EN 15528:2008 (liite A) vahvistetun luokitusprosessin tulos, jota kutsutaan kyseisessä standardissa rataluokaksi. Se kuvaa sitä, miten infrastruktuuri kestää kalustoyksikköjen aiheutta- -YTE - TEN HS TEN CR

6 ääräys 6 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ mia, säännöllisessä käytössä an rataan tai rataosuuteen kohdistuvia pystysuoria kuormituksia, ja muodostuu EN-ratatyypin ja YTE:n liitteen E tai liitteen C mukaisen sallitun nopeuden yhdistelmästä (ratatyyppi-nopeus, esimerkkejä: E5-100, D4xL- 100) Suurin sallittu nopeus Lämpötilan vaihteluväli Enimmäiskorkeus Ankarien sääolojen esiintyminen Radan linjaus Yhteentoimiva ulottuma [NNN] Yhden vaihtoehdon määritetystä T1( ) T2 ( ) T3 ( ) Tx ( ) [NNNN] [Y/N] [AA] yhden vaihtoehdon valinta etu- Infrastruktuuri-, energiasekä ohjaus-, hallinta- ja merkinanto-osajärjestelmien ominaisuuksista riippuva suurin nimellinen käyttönopeus radalla ilmaistuna kilometreinä tunnissa, lukuun ottamatta Yhdistynyttä kuningaskuntaa, jossa se ilmaistaan maileina tunnissa. Lämpötilan vaihteluväli standardin EN :1999 kohdan 4.3 mukaisesti, rajoittamaton pääsy radalle. Rataosuuden korkeimman kohdan korkeus meren pinnasta verrattuna NAP:hen (Normaal Amsterdams Peil). NAP on korkeusjärjestelmän vertauspinta, jota käytetään suurissa osissa Eurooppaa ja joka ilmaistaan metreinä. Radan sääolot ovat ankarat tai normaalit. Lumeen, jäähän ja raesateisin liittyvät olosuhteet (EN :1999, kohta 4.6), sellaisina kuin ne määritellään tavanomaisen rautatiejärjestelmän vetureiden ja matkustajaliikenteen liikkuvan kaluston (CR LC & PAS) YTE:n kohdassa Ulottumat GA, GB tai GC, sellaisina kuin ne määritel-

7 ääräys 7 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ onikansalliset ulottumat Kansalliset ulottumat Vakiomuotoinen yhdistetyn kuljetuksen profiilinumero vaihtokoreille Vakiomuotoinen yhdistetyn kuljetuksen profiilinumero puoliperävaunuille käteen määritetystä GA/GB/GC [A NN tai A NNN] yhden vaihtoehdon määritetystä C 22, C 32, C 45, C 70, C 80, muu C 341, C 349, C 351, C 364, C 400, C 410, muu [A NN tai A NNN] yhden vaihtoehdon määritetystä P 22, P 32, P 45, P 70, P 80, muu P 339, P 341, P 349, P 351, P 359, P 364, P 400, P 410, muu Kaltevuusprofiilit [NN.N] [NNN.NN + merkkijono] lään standardin EN :2009 liitteessä C. onenvälinen ulottuma (standardin EN :2009 liitteen D osat D.1 D.3) tai kansainvälinen ulottuma (standardin EN :2009 liitteen C osa C.2.1), lukuun ottamatta ulottumia GA, GB ja GC. Kansallinen ulottuma, sellaisena kuin se määritellään standardissa EN 15273:3-2009, tai muu paikallinen ulottuma. UIC:n säännöissä määritelty koodi yhdistetylle kuljetukselle, jossa käytetään vaihtokoreja. Tekninen numero muodostuu vaunun yhteensopivuuskoodista (1 merkki) ja vakiomuotoisesta yhdistetyn kuljetuksen profiilinumerosta (2 merkkiä, leveys mm, tai 3 merkkiä, leveys > mm). UIC:n säännöissä määritelty koodi yhdistetylle kuljetukselle, jossa käytetään vaihtokoreja. Tekninen numero muodostuu vaunun yhteensopivuuskoodista (1 merkki) ja vakiomuotoisesta yhdistetyn kuljetuksen profiilinumerosta (2 merkkiä, leveys mm, tai 3 merkkiä, leveys > mm). Kaltevuudet (ilmaistuna millimetreinä metriä kohden) ja paikat, joissa kaltevuus muuttuu. Kilometri- tai mailimäärä, joka liittyy radan tunnisteeseen normaalissa kulkusuunnassa. Tiedot annetaan tietoketjuna: kaltevuus- sijainti-kaltevuus-sijainti- [ ]-kaltevuus.

8 ääräys 8 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ Vaakasuoran kaarteen pienin säde [NNNNN] Raiteen parametrit Nimellinen raideleveys Kallistuksenvajaus Ekvivalenttisen kartiokkuuden käytönaikaiset rajat [NNNN] yhden vaihtoehdon määritetystä 1000, 1435, 1520, 1524, 1600, 1668 [NNN] Kiskon kallistus [1:NN] yhden vaihtoehdon valinta etukäteen määritetystä 1:20/1:30/1:40 suuden vaakasuoran kaarteen pienin säde. Yksi millimetreinä ilmoitettu arvo, joka ilmaisee raideleveyden. Jos kyseessä on monikiskoinen raide, tiedot on julkaistava erikseen kaikista raiteista, joita on tarkoitus käyttää erillisinä raiteina. Suurin kallistuksenvajaus ilmoitetaan millimetreinä ja lasketaan vähentämällä radalla käytetystä kallistuksesta suurempi tasapainotilan kallistus, kuin mille rata on suunniteltu. Jos sivuttaiskiihtyvyys on esimerkiksi 1,0 m/s 2, voidaan julkaista arvo 153 mm. [Y + linkki/n] Ekvivalenttinen kartiokkuus on kartionmuotoisin pyörin varustetun pyöräkerran kartiokulman tangentti, jolla on sama kinemaattinen aallonpituus kuin tarkasteltavalla pyöräkerralla suoralla radalla ja laajoissa kaarteissa. Käytönaikaiset rajat ovat avoin kohta; linkki mahdollisiin kansallisiin sääntöihin. Kulma, joka määrittelee radalle asennetun kiskon hamaran kallistuksen suhteessa kulkupintaan. Se on sama kuin kiskon symmetriaakselin (tai vastaavan symmetrisen kiskon, jonka hamaran profiili on sama) ja radan kulkupintaa vastaan kohtisuoran tason välinen kulma Sepeli [Y/Y + linkki/n] Suurten nopeuksien (HS) YTE:ään liittyvä aerodynaaminen ilmiö, jossa sepeliä lentää ilmaan tai kaaressa yli 190 km/h. Sepelin lentäminen on avoin kohta suurten nopeuksien infrastruktuuri (HS INF) YTE:ssä. Linkki TEN HS

9 ääräys 9 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ kansallisiin sääntöihin on annettava, jos sellaisia on Vaihteet ja risteykset Vaihteiden ja risteysten käytön-aikaisten arvojen YTE:n mukaisuus Pyörän vähimmäishalkaisija loivissa risteyksissä [Y/N + linkki] [NNN] Raiteen kuormitettavuus Junan suurin hidastuvuus [N.N] Pyörrevirtajarrujen käyttö agneettijarrun käyttö yhden vaihtoehdon valinta etukäteen määritetystä sallittu / sallittu vain hätäjarrutuksessa / ei sallittu yhden vaihtoehdon määritetystä sallittu/ sallittu vain hätäjarrutuksessa/ ei sallittu Terveys, turvallisuus ja ympäristö Vaadittu liikkuvan kaluston paloturvallisuus- [A] y hden vaihtoehdon Vaihteet ja risteykset pidetään YTE:ssä määritetyissä käytönaikaisissa rajoissa. Jos olevilla radoilla sovelletaan arvoja, jotka eivät ole yhtä tiukkoja kuin YTE:n arvot, valitaan ei ja annetaan linkki yksityiskohtaisen eritelmän sisältävään asiakirjaan. Kiinteän loivan risteyksen pisin ohjaukseton osuus perustuu pyörän käytönaikaiseen vähimmäishalkaisijaan. Jos arvo on pienempi kuin YTE:ssä, se on määritettävä YTE:n vaatimuksia vastaamattomien ratojen osalta. Halkaisija ilmoitetaan millimetreinä. Raiteen pitkittäisvastuksen raja olevilla radoilla, jotka eivät ole YTE:n vaatimusten mukaisia, ilmoitetaan junan suurimpana sallittuna hidastuvuutena ja ilmaistaan metreinä sekunnin neliötä kohden. Ilmaisee pyörrevirtajarrujen käytön rajoitukset. Ilmaisee magneettijarrujen käytön rajoitukset. ääritetty todennäköisyys sille, että matkustajajuna, jossa on syttynyt tulipalo, - YTE

10 ääräys 10 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ luokka Vaadittu liikkuvan kaluston kansallinen paloturvallisuusluokka Laipan voitelun käyttö määritetystä N/A/B [A] yhden vaihtoehdon määritetystä vaaditaan/sallittu/ kielletty jatkaa kulkuaan tietyn ajan, joka määritetään rautatietunneleiden turvallisuutta koskevassa (SRT) YTE:ssä ja tavanomaisen rautatiejärjestelmän vetureiden ja matkustajaliikenteen liikkuvan kaluston (CR LC & PAS) YTE:ssä. Lyhyiden tunneleiden tai alle kilometrin pituisten korkealla kulkevien raiteen osuuksien osalta valitaan N (ei ole). ääritetty todennäköisyys sille, että matkustajajuna, jossa on syttynyt tulipalo, jatkaa kulkuaan tietyn ajan kansallisten sääntöjen mukaisesti, jos sellaisia on. Kalustoyksikössä n laipan voitelulaitteen käyttöä vaaditaan tai se on sallittu/ kielletty. - TEN CR ff TEN Tasoristeykset [Y/N] Tasoristeykset rataosuudella. TEN CR ff TEN Kiihdytys sallittu tasoristeyksessä Tunneli Rataverkon haltijan nimi [N.N] Kansallisissa säännöissä mahdollisesti asetettu raja lähellä tasoristeystä pysähtyvän junan kiihdytykselle ilmaistuna metreinä sekunnin neliötä kohden Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta) Tunnelin tunniste Tunnelin yksilöllinen tunniste tai yksilöllinen numero jäsenvaltiossa Tunnelin alkupää [WGS84 + NNN.NN + merkkijono] aailman geodeettisen järjestelmän (WGS) standardin mukaiset maantieteelliset koordinaatit sekä kilometritai mailimäärä, joka liittyy TEN CR ff TEN

11 ääräys 11 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ radan tunnisteeseen tunnelin alussa Tunnelin loppupää EYtarkastusvakuutus EItodentamisvakuutus [WGS84 +NNN.NN + merkkijono] aailman geodeettisen järjestelmän (WGS) standardin mukaiset maantieteelliset koordinaatit sekä kilometritai mailimäärä, joka liittyy radan tunnisteeseen tunnelin lopussa. EY-tarkastusvakuutusnumero EI todentamisvakuutusnumero asiakirjassa Document about practical arrangements for Tunnelin pituus [NNNNN] Tunnelin todellinen pituus (metreinä) suulta suulle kiskon yläpinnan tasolla. Vaaditaan vain, jos tunnelin pituus on vähintään 100 metriä Poikkileikkauksen pinta-ala Pelastussuunnitelma [NNN] [Y/N] Tunnelin todellisen poikkileikkauksen pienin pinta-ala (neliömetreinä). Rataverkon haltijan johdolla ja tarvittaessa yhteistyössä rautatieyritysten, pelastustoimen ja asiaankuuluvien viranomaisten kanssa laadittu, kutakin tunnelia koskeva suunnitelma. Suunnitelman on vastattava pelastautumis-, evakuointi- ja pelastamissäännöksiä (rautatietunneleiden turvallisuuden YTE, komission päätös 2008/163/EY). -YTE - -YTE Energiaosajärjestelmä Raiteen tarkastusvakuutukset EY- EY-tarkastusvakuutusnumero -YTE

12 ääräys 12 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ tarkastusvakuutus EItodentamisvakuutus Ajojohdin Energiansyöttöjärjestelmä (jännite ja taajuus) yhden vaihtoehdon määritetystä sähköistämätön/ AC 25 kv-50 Hz/ AC 15 kv-16,7 Hz/ DC 3 kv/ DC 1,5 kv/ DC (erityistapaus FR)/ DC 750 V/ muu (täsmennettävä nimellisjännitteen ja -taajuuden vaihteluvälit) EItodentamisvakuutusnumero Nimellisjännite ja -taajuus, jos ne ovat standardin EN 50163:2004 mukaisia. Jos EN-standardin mukainen vaihteluväli ylittyy, jatkuvan jännitteen enimmäisarvo on julkaistava (enimmäisarvo annettava hakasulkeissa) Suurin ajovirta [NNNN] Junan suurin sallittu ajovirta ampeereina (A) Enimmäisvirta [NNN] Tasavirtajärjestelmien suurin virroitinta kohden sallittu virta junan seistessä junan seis- ampeereina (A). tessä Regeneratiivisen jarrun lupa Ajolangan nimellinen korkeus [Y/N] [N.NN] Regeneratiivisen jarrun käyttö on sallittu tai sitä ei ole sallittu. Tuetun ajolangan korkeuden nimellisarvo normaaliolosuhteissa metreinä. - -YTE Ajolangan enimmäiskorkeus [N.NN] Tuetun ajolangan korkeuden enimmäisarvo normaaliolosuhteissa metreinä. TEN HS TEN CR

13 ääräys 13 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ ff TEN Ajolangan vähimmäiskorkeus Virroitin Hyväksytyt virroittimen kelkat Ylös nostettujen virroittimien määrää ja niiden välistä etäisyyttä koskevat vaatimukset Sallittu liukuhiilen materiaali [N.NN] monivalinta etukäteen määritetystä mm (tyyppi 1)/ mm (tyyppi 2)/ mm (PL)/ mm (N,SE)/ mm (EP)/ mm (GB, CTRL)/ mm (GB)/ 1 450/muut (täsmennettävä moni määritetystä kupari/ pelkkä hiili/ hiili, jossa lisäaineita/ kuparilla päällystetty hiili/ muut Tuetun ajolangan korkeuden vähimmäisarvo normaaliolosuhteissa metreinä. Yksi tai useampi liikkuvan kaluston YTE:n tai standardin EN 50367:2006 mukainen virroittimen kelkka. Radalla sallittu ylös nostettujen virroittimien enimmäismäärä. Virroittimien kelkkojen vähimmäisetäisyys keskilinjasta keskilinjaan metreinä, kun vähintään kaksi virroitinta on nostettu ylös. Arvot määritetään osuuden suurinta sallittua nopeutta varten. Yksi tai useampi liukuhiilen materiaalityyppi, jonka käyttö on sallittu radalla Ajojohtimen erotusjaksot Vaiheen erotus [Y + linkki/n] Jos rataosuudella on vaiheen erotus, on annettava linkki yksityiskohtaiseen kuvaukseen. TEN HS TEN CR ff TEN

14 ääräys 14 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ Järjestelmän erotus [Y + linkki/n] Jos rataosuudella on järjestelmän erotus, on annettava linkki yksityiskohtaiseen kuvaukseen Liikkuvaa kalustoa koskevat vaatimukset Vaatimus virransyötön rajoituksesta kalustoyksikössä [Y/N] Vaatimus kalustoyksikössä sta laitteesta, jolla voidaan asettaa suurin ajovirta Sallittu keskimääräinen kosketusvoima Vaatimus automaattisesta alaslaskulaitteesta tai [NNN] [Y/N] Radalla sallittu keskimääräinen kosketusvoima. Voima ilmoitetaan joko etukäteen määritettynä käyränä tai Newtoneina ilmaistuna arvona. Vaatimus kalustoyksikössä sta automaattisesta alaslaskulaitteesta standardin EN mukaisesti hjaus-, hallinta ja merkinanto-osajärjestelmä Raiteen tarkastusvakuutukset EYtarkastusvakuutus (CCS) EY-tarkastusvakuutusumero EItodentamisvakuutus (CCS) EItodentamisvakuutusnumero Luokka A Junakulunvalvontajärjestelmä (ETCS) ETCS-taso yhden vaihtoehdon valinta etukäteen määritetystä ei/1/2/3 Eri ERTS-/ETCSsovellustasot ovat keino ilmaista mahdollisia raiteen ja junan välisiä käyttösuhteita. Tasomääritelmät liittyvät pääasiassa käytettyihin radanvarren laitteisiin sekä tapaan, jolla radanvarren tieto saavuttaa kalustoyksiköissä t yksiköt ja jolla toimintoja prosessoidaan TEN CR ff TEN -YTE -

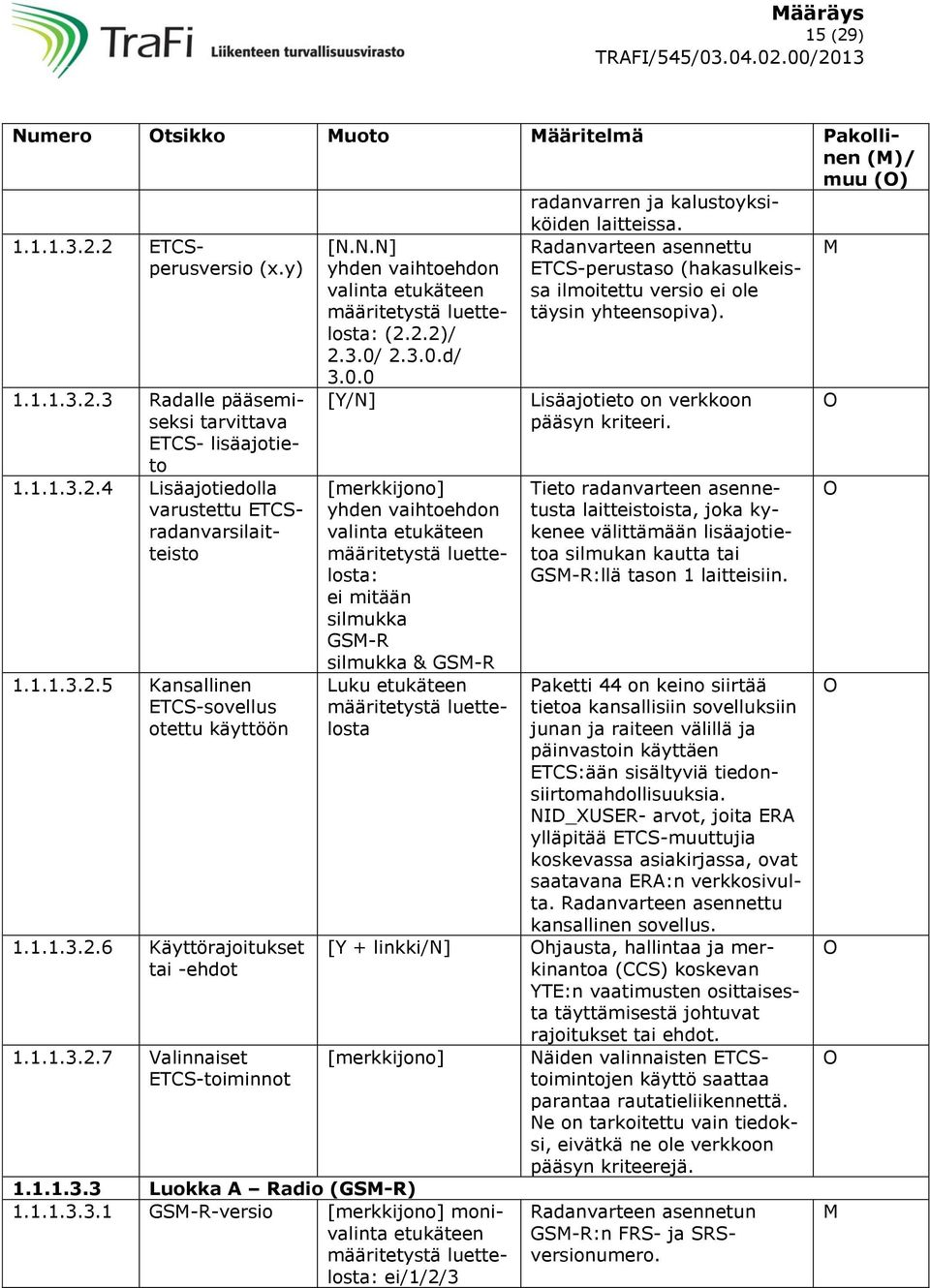

15 ääräys 15 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ radanvarren ja kalustoyksiköiden laitteissa ETCSperusversio (x.y) Radalle pääsemiseksi tarvittava ETCS- lisäajotieto Lisäajotiedolla varustettu ETCSradanvarsilaitteisto Kansallinen ETCS-sovellus otettu käyttöön Käyttörajoitukset tai -ehdot Valinnaiset ETCS-toiminnot [N.N.N] yhden vaihtoehdon määritetystä (2.2.2)/ 2.3.0/ d/ [Y/N] yhden vaihtoehdon määritetystä ei mitään silmukka GS-R silmukka & GS-R Luku etukäteen määritetystä luettelosta Luokka A Radio (GS-R) GS-R-versio monivalinta etukäteen määritetystä ei/1/2/3 Radanvarteen asennettu ETCS-perustaso (hakasulkeissa ilmoitettu versio ei ole täysin yhteensopiva). Lisäajotieto on verkkoon pääsyn kriteeri. Tieto radanvarteen asennetusta laitteistoista, joka kykenee välittämään lisäajotietoa silmukan kautta tai GS-R:llä tason 1 laitteisiin. Paketti 44 on keino siirtää tietoa kansallisiin sovelluksiin junan ja raiteen välillä ja päinvastoin käyttäen ETCS:ään sisältyviä tiedonsiirtomahdollisuuksia. NID_XUSER- arvot, joita ERA ylläpitää ETCS-muuttujia koskevassa asiakirjassa, ovat saatavana ERA:n verkkosivulta. Radanvarteen asennettu kansallinen sovellus. [Y + linkki/n] hjausta, hallintaa ja merkinantoa (CCS) koskevan YTE:n vaatimusten osittaisesta täyttämisestä johtuvat rajoitukset tai ehdot. Näiden valinnaisten ETCStoimintojen käyttö saattaa parantaa rautatieliikennettä. Ne on tarkoitettu vain tiedoksi, eivätkä ne ole verkkoon pääsyn kriteerejä. Radanvarteen asennetun GS-R:n FRS- ja SRSversionumero.

16 ääräys 16 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ ei mitään, 6/14, 7/ Aktiivisten GS-Rmobiililaitteiden vähimmäismäärä kalustoyksikössä tiedonsiirtoa varten Valinnaiset GS- R-toiminnot moni määritetystä ei/1/2/3 moni määritetystä rajanylitysopas/ rajanylitysbaliisi/ rajanylitysradio/ Junan sujuvaan liikennöintiin tarvittava tiedonsiirtoon tarkoitettujen mobiililaitteiden määrä. Ei turvallisuuden kannalta ratkaiseva eikä yhteentoimivuuden kannalta olennainen asia. Näiden valinnaisten GS-Rtoimintojen käyttö saattaa parantaa rautatieliikennettä. Ne on tarkoitettu vain tiedoksi, eivätkä ne ole verkkoon pääsyn kriteerejä Luokka A Junailmaisujärjestelmä Luokan A junailmaisujärjestelmä [Y + linkki/n] Avoin kohta, jossa linkki mahdollisiin kansallisiin sääntöihin Luokka B Junakulunvalvontajärjestelmät Asennetut luokan B ja/tai muut junakulunvalvonta-, ohjaus- ja varoitusjärjestelmät (järjestelmä ja tarvittaessa versio) Tarve useammalle kuin yhdelle luokan B ja/tai muulle kalustoyksikköön vaaditulle junakulunvalvonta-, ohjaus- ja varoitusjärjestelmälle Luokka B Radio Asennetut luokan B tai muut radiojärjestelmät (järjestelmä ja tarvittaessa versio) moni määritetystä LZB DE/LZB Espanja/LZB AT/TV430/PZB 90/muut (täsmennettävä) moni määritetystä KVB/muut (täsmennettävä) moni määritetystä UIC Radio luvut 1 4/ BR 1845/ VR junaradio/ muut (täsmennettävä) Radanvarteen asennetut luokan B ja/tai muut junakulunvalvonta-, ohjaus- ja varoitusjärjestelmät normaalissa käytössä. Useampi kuin yksi luokan B ja/tai muu kalustoyksikköön vaadittu ja samanaikaisesti aktiivinen junakulunvalvonta-, ohjaus- ja varoitusjärjestelmä. Radanvarteen asennetut luokan B tai muut radiojärjestelmät normaalissa käytössä Siirtyminen järjestelmästä toiseen Eri turva-, ohja- [Y + linkki/n] Vaihto ETCS-järjestelmien ja ole-

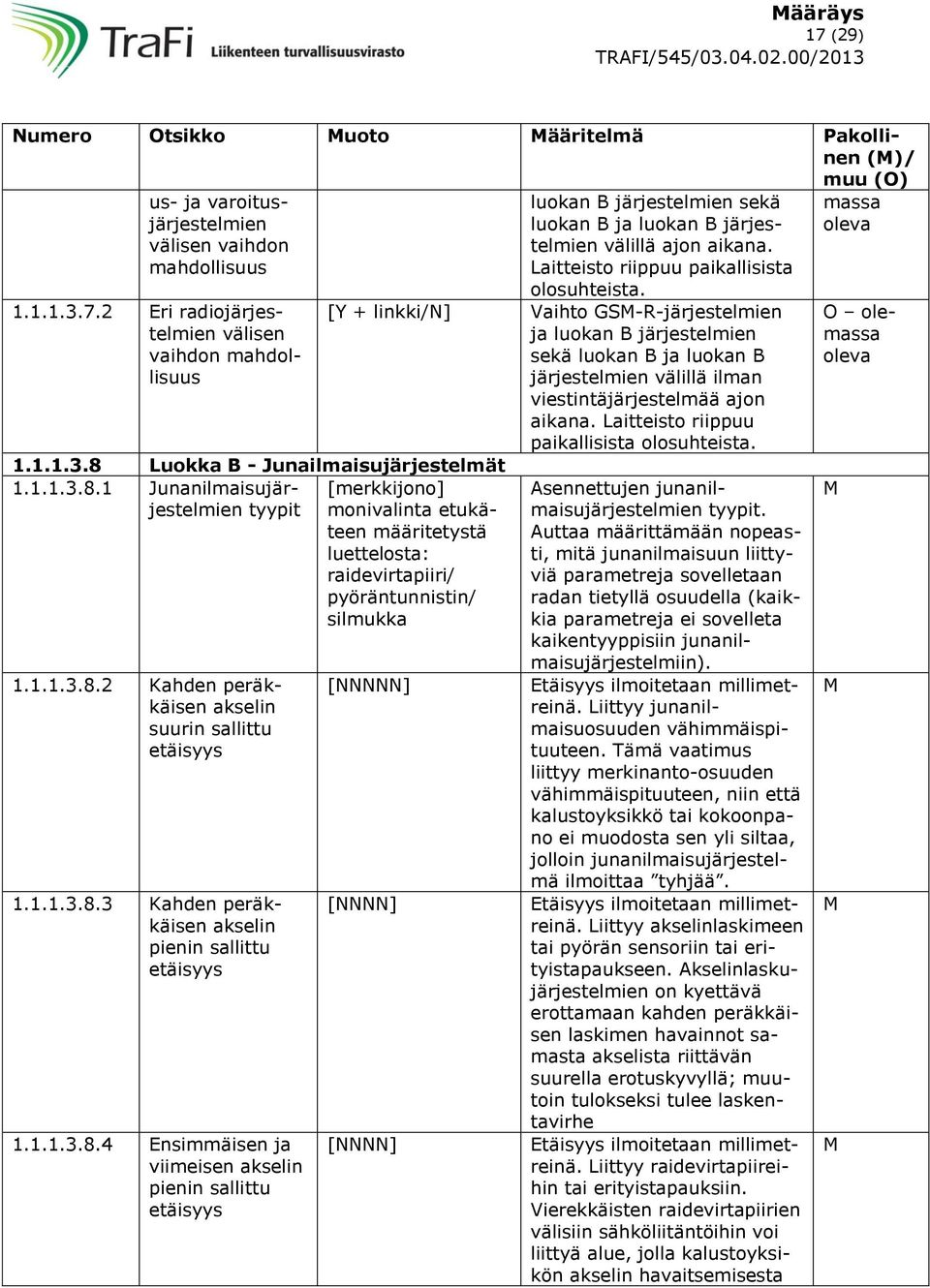

17 ääräys 17 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ us- ja varoitusjärjestelmien välisen vaihdon mahdollisuus Eri radiojärjestelmien välisen vaihdon mahdollisuus Luokka B - Junailmaisujärjestelmät Junanilmaisujärjestelmien tyypit moni määritetystä raidevirtapiiri/ pyöräntunnistin/ silmukka Kahden peräkkäisen akselin suurin sallittu etäisyys Kahden peräkkäisen akselin pienin sallittu etäisyys Ensimmäisen ja viimeisen akselin pienin sallittu etäisyys luokan B järjestelmien sekä luokan B ja luokan B järjestelmien välillä ajon aikana. Laitteisto riippuu paikallisista olosuhteista. [Y + linkki/n] Vaihto GS-R-järjestelmien ja luokan B järjestelmien sekä luokan B ja luokan B järjestelmien välillä ilman viestintäjärjestelmää ajon aikana. Laitteisto riippuu paikallisista olosuhteista. [NNNNN] [NNNN] [NNNN] Asennettujen junanilmaisujärjestelmien tyypit. Auttaa määrittämään nopeasti, mitä junanilmaisuun liittyviä parametreja sovelletaan radan tietyllä osuudella (kaikkia parametreja ei sovelleta kaikentyyppisiin junanilmaisujärjestelmiin). Etäisyys ilmoitetaan millimetreinä. Liittyy junanilmaisuosuuden vähimmäispituuteen. Tämä vaatimus liittyy merkinanto-osuuden vähimmäispituuteen, niin että kalustoyksikkö tai kokoonpano ei muodosta sen yli siltaa, jolloin junanilmaisujärjestelmä ilmoittaa tyhjää. Etäisyys ilmoitetaan millimetreinä. Liittyy akselinlaskimeen tai pyörän sensoriin tai erityistapaukseen. Akselinlaskujärjestelmien on kyettävä erottamaan kahden peräkkäisen laskimen havainnot samasta akselista riittävän suurella erotuskyvyllä; muutoin tulokseksi tulee laskentavirhe Etäisyys ilmoitetaan millimetreinä. Liittyy raidevirtapiireihin tai erityistapauksiin. Vierekkäisten raidevirtapiirien välisiin sähköliitäntöihin voi liittyä alue, jolla kalustoyksikön akselin havaitsemisesta massa

18 ääräys 18 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ ei ole takeita Kalustoyksikön keulan suurin sallittu pituus Kehän pienin sallittu leveys Pyörän pienin sallittu halkaisija Laipan pienin sallittu paksuus Laipan pienin sallittu korkeus [NNNN] [NNN] [NNN] [NN.N] [NN.N] Pituus ilmoitetaan millimetreinä. Liittyy raidevirtapiireihin ja akselinlaskimiin. Junanilmaisujärjestelmän on kyettävä havaitsemaan ensimmäinen akseli, ennen kuin junan keula saavuttaa edessä n vaarapisteen, ja viimeinen akseli, kunnes junan perä on lähtenyt vaarapisteestä. Keulalla tarkoitetaan kalustoyksikön tai junan kumpaakin päätä (etu- ja takapäätä Leveys ilmoitetaan millimetreinä. Liittyy akselinlaskimiin, polkimiin ja painokytkimiin. hittava pyörä vaikuttaa akselinlaskimen havaintoalueeseen. Kehän on oltava leveydeltään riittävän suuri, jotta se vaikuttaa alueeseen riittävästi asianmukaisen havainnon takaamiseksi. Halkaisija ilmoitetaan millimetreinä. Yhteensopivuus akselinlaskimien kanssa. Akselinlaskimen havaintoalueeseen kohdistuva vaikutusalue (pyörän laipan pinnassa) riippuu pyörän halkaisijasta. Paksuus ilmoitetaan millimetreinä. Yhteensopivuus akselinlaskimien, poljinten ja painokytkinten kanssa. hittava pyörä vaikuttaa akselinlaskimen havaintoalueeseen. Laipan on oltava paksuudeltaan riittävän suuri, jotta se vaikuttaa alueeseen riittävästi asianmukaisen havainnon takaamiseksi. Korkeus ilmoitetaan millimetreinä. Yhteensopivuus akselinlaskimien, poljinten ja painokytkinten kanssa. hittava pyörä vaikuttaa akselinlaskimen havaintoalueeseen. Laipan on oltava korkeudel-

19 ääräys 19 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ taan riittävän suuri, jotta se vaikuttaa alueeseen riittävästi asianmukaisen havainnon takaamiseksi Laipan suurin sallittu korkeus Pienin sallittu akselipaino Pyörien ympärillä a metallitonta tilaa koskevat säännöt Kalustoyksikön metalliosien painoa koskevat säännöt Vaatimus pyörän materiaalin ferromagneettisista ominaisuuksista [NN.N] Korkeus ilmoitetaan millimetreinä. Yhteensopivuus akselinlaskimien, poljinten ja painokytkinten kanssa. hittava pyörä vaikuttaa akselinlaskimen havaintoalueeseen. Laipan korkeusmitan vaihteluväli Sh(min) Sh(max) on määritettävä. [N.N] Kuormitus ilmoitetaan tonneina. Yhteensopivuus raidevirtapiirien, poljinten ja painokytkinten kanssa. Vähimmäisakselipaino aktivoi polkimet ja painokytkimet. Vähimmäisakselipaino vaikuttaa suotuisasti myös pyörän ja raiteen väliseen resistanssiin, joka on tärkeää raidevirtapiirien toiminnalle. [Y + linkki/n] Yhteensopivuus akselinlaskimien pyöräsensorien kanssa. Akselinlaskimien toimintaperiaate perustuu sähkömagneettisen kentän vääristymiseen. Vääristymän pitäisi tapahtua vain pyörän eikä liikkuvan kaluston ympäröivien osien kulkiessa ohi. Avoin kohta, jossa linkki mahdollisiin kansallisiin sääntöihin. [Y + linkki/n] Yhteensopivuus induktiosilmukoiden kanssa. etalliosien paino vaikuttaa silmukkailmaisinjärjestelmiin. Avoin kohta, jossa linkki mahdollisiin kansallisiin sääntöihin. [Y/N] Yhteensopivuus akselinlaskimien pyöräsensorien kanssa. Tätä ominaisuutta tarvitaan akselinlaskimen sähkömagneettisen kentän vääristämiseen asianmukaisen havainnon takaamiseksi. hjausta, hallintaa ja merkinantoa koskevan YTE:n vaatimus ei

20 ääräys 20 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ ole täsmällinen Vastakkaisten pyörien suurin sallittu impedanssi Virroittimen ja pyörien välinen pienin sallittu impedanssi Suurin hiekoitusteho Vaatimus kuljettajan mahdollisuudesta ohittaa hiekoitus [N.NN] [N.NN] yhden vaihtoehdon valinta etukäteen määritetystä 500 g/ 800 g/ muu (täsmennettävä) [Y/N] Impedanssi ilmoitetaan ohmeina. Yhteensopivuus raidevirtapiirien kanssa. Raidevirtapiiri kykenee havaitsemaan liikkuvan kaluston vain, jos kiskojen välinen impedanssi ei ylitä tiettyä arvoa. Tämä arvo saadaan vastakkaisten pyörien impedanssin sekä pyörän ja kiskon pinnan välisen kontaktiresistanssin arvosta. Tässä esitetty liitäntävaatimus liittyy vain vastakkaisten pyörien kulkupintojen väliseen sähköresistanssiin. Impedanssi ilmoitetaan ohmeina. Yhteensopivuus raidevirtapiirien kanssa. Raidevirtapiireihin perustuvissa ilmaisinjärjestelmissä virransyöttöjärjestelmän tuottamat yliaallot voivat aiheuttaa häiriötä ja ajojohdinjärjestelmän kautta voi syntyä ristikkäisvaikutus raiteesta toiseen. Kalustoyksikön riittävän suuri impedanssi estää tämän. Suurin teho 30 sekunnin ajan. Yhteensopivuus raidevirtapiirien kanssa. Liika hiekka aiheuttaa sen vaaran, ettei raidevirtapiireillä varustetuilla raiteilla havaita junia. Yhteensopivuus raidevirtapiirien kanssa paikoissa, joissa hiekoituksen käyttö ei ole sallittu Sähkömagneettisiin häiriöihin liittyvät parametrit Raiteiden paluuvirtaa koskevat säännöt [Y + linkki/n] Yhteensopivuus raidevirtapiirien ja akselilaskimien pyöräntunnistimien kanssa. Kiskojen ajovirran yliaallot voivat häiritä raidevirtapiirien toimintaa. Kiskojen tasavirta voi tyydyttää akselilaskimien tunnistimet ja estää niiden toiminnan. Avoin kohta, jossa

21 ääräys 21 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ linkki mahdollisiin kansallisiin sääntöihin Sähköisiä, magneettisia ja sähkömagneettisia kenttiä koskevat säännöt [Y + linkki/n] Yhteensopivuus pyöräntunnistimien kanssa. Liikkuvan kaluston synnyttämät sähkömagneettiset kentät voivat häiritä akselinlaskimien ja pyöräntunnistimien toimintaa. Avoin kohta, jossa linkki mahdollisiin kansallisiin sääntöihin Ratalaitteiden järjestelmä häiriö- ja vajaatoimintatilanteen varalta ETCS-taso häiriöja vajaatoimintatilanteen varalta Luokan B junaturva-, ohjausja varoitusjärjestelmät häiriö- ja vajaatoimintatilanteen varalta yhden vaihtoehdon valinta etukäteen määritetystä ei/1/2/3 monivalinta etukäteen määritetystä LZB DE/LZB Espanja/LZB AT/TV430/PZB 90/muut (täsmennettävä) Järjestelmä häiriö- ja vajaatoimintatilanteen varalta. Jos normaalin toiminnan ETCStasossa tapahtuu häiriö, junan kulkua voidaan valvoa toisella ETCS-tasolla. Esimerkki: taso 1 tason 2 häiriöja vajaatoimintatilana. Järjestelmä häiriö- ja vajaatoimintatilanteen varalta. Jos normaalin toiminnan ETCStasossa tapahtuu häiriö, junan kulkua voidaan valvoa toisella tavalla. Esimerkki: junan käyttö turvataan luokan B järjestelmällä ja/tai radanvarren merkeillä Jarruihin liittyvät parametrit Vaadittu vähimmäisjarrutusteho [Y + linkki/n] Jarrutuskäyrien laskemiseksi nopeuden valvontaa varten. Jarrutustehoa koskeva vaatimus voi riippua seuraavista asioista: - kahden peräkkäisen merkin välinen etäisyys (raiteen osuuden pituus) - junan nopeus - junan massa - kaltevuus uut ohjaukseen, hallintaan ja merkinantoon liittyvät parametrit Kallistuksen tuki [Y + linkki/n] Kallistuksen tukitoiminto auttaa ajamaan nopeammin mutkissa ja lyhentää matkaaikaa ETCS:llä varustetulla radalla (ETCS:llä varustettuihin juniin sovelletaan erityistä junaluokkaa kallistuva ju-

22 ääräys 22 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ na ); ilman tämän toiminnon tukea ETCS:llä varustetut kallistuvat junat kulkevat kuin normaalit junat tiukemmin nopeusrajoituksin mutkissa. 1.2 Toiminnallinen piste Yleiset tiedot Toiminnallisen pisteen nimi Toiminnallisen pisteen tunnistekoodi Kansallinen Toiminnallisen pisteen tunnistekoodi Toiminnallisen pisteen tyyppi Toiminnallisen pisteen sijainti Raide Yleiset tiedot Rataverkon haltijan nimi [AANNNNNNNNNN NNNN] monivalinta etukäteen määritetystä asema/ pysähdysasema/ rahtiterminaali/ liittymä/ ratapiha/muu (täsmennettävä) [WGS84 + NNN.NN + merkkijono] Nimi liittyy tavallisesti kaupunkiin tai kylään tai liikenteenvalvontatarkoitukseen. Koodi, jonka SEDP kehitti tavaraliikenteen telemaattisia sovelluksia (TAF) koskevaa YTE:ää varten, sellaisena kuin se ilmoitetaan asiakirjassa CEN CWA15541: toukokuu Se muodostuu maakoodin kahdesta kirjaimesta ja sijaintikoodin 14 numerosta. Toiminnallisen pisteen yksilöllinen tunniste tai toiminnallisen pisteen yksilöllinen numero jäsenvaltiossa. Pääasiallisen toiminnallisen tehtävän (pääasiallisten toiminnallisten tehtävien) mukainen paikan tyyppi. aailman geodeettisen järjestelmän (WGS) standardin mukaiset maantieteelliset koordinaatit sekä kilometritai mailimäärä, joka liittyy toiminnallisen pisteen sijainnin määrittävään radan tunnisteeseen. Tämä on normaalisti toiminnallisen pisteen keskellä. Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin

23 ääräys 23 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta) Raiteen tunniste Raiteen yksilöllinen tunniste tai raiteen yksilöllinen numero toiminnallisessa pisteessä Yleiset tiedot EYtarkastusvakuutus (INF) EItodentamisvakuutus (INF) Suorituskykyparametrit Rataluokka [RN] yhden vaihtoehdon määritetystä I/II/III/IV/V/VI/VII Liikenteen tyyppi [A] yhden vaihtoehdon määritetystä P/F/ Radan linjaus Yhteentoimiva ulottuma [AA] yhden vaihtoehdon määritetystä EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero Document about practical arrangements for transmitting interoperability documents (ERA/INF/10- Radan tärkeys (keskeinen tai muu) ja tapa, jolla saavutetaan yhteentoimivuutta (uutta tai parannettua) varten vaaditut parametrit, sellaisina kuin ne määritellään tavanomaisen rautatiejärjestelmän infrastruktuuri (CR INF) YTE:ssä. Tämä parametri koskee vain TEN-ratojen toiminnallisia pisteitä. Ilmaisee YTE-rataluokan osalta kohdejärjestelmän pääasiallisen liikennetyypin ja vastaavat perusparametrit (matkustaja (P), tavara (F), sekalainen ()), sellaisina kuin ne määritellään CR INF YTE:ssä. Tämä parametri koskee myös ff TEN -ratojen toiminnallisia pisteitä. Ulottumat GA, GB tai GC, sellaisina kuin ne määritellään standardin EN YTE - TEN HS TEN CR

24 ääräys 24 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ GA/GB/GC 3:2009 liitteessä C onikansalliset ulottumat Kansalliset ulottumat Raiteen parametrit Nimellinen raideleveys [NNNN] yhden vaihtoehdon valinta etukäteen määritetystä 1000, 1435, 1520, 1524, 1600, Tunneli Rataverkon haltijan nimi onenvälinen ulottuma (standardin EN :2009 liitteen D osat D.1 D.3) tai kansainvälinen ulottuma (standardin EN :2009 liitteen C osa C.2.1), lukuun ottamatta ulottumia GA, GB ja GC. Kansallinen ulottuma, sellaisina kuin se määritellään standardissa EN 15273:3-2009, tai muu paikallinen ulottuma. Yksi millimetreinä ilmoitettu arvo, joka ilmaisee raideleveyden. Jos kyseessä on monikiskoinen raide, tiedot on julkaistava erikseen kustakin raiteista, joita on tarkoitus käyttää erillisinä raiteina. Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta) Tunnelin tunniste Tunnelin yksilöllinen tunniste tai tunnelin yksilöllinen numero jäsenvaltiossa EYtarkastusvakuutus (SRT) EItodentamisvakuutus (INF) EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero muotovaatimusten mukaises- -YTE -

25 ääräys 25 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ ti Tunnelin pituus [NNNNN] Tunnelin todellinen pituus (metreinä) suulta suulle kiskon yläpinnan tasolla. Vaaditaan vain, jos tunnelin pituus on vähintään 100 metriä pelastussuunnitelma Laituri Rataverkon haltijan nimi [Y/N] Rataverkon haltijan johdolla ja tarvittaessa yhteistyössä rautatieyritysten, pelastustoimen ja asiaankuuluvien viranomaisten kanssa laadittu, kutakin tunnelia koskeva suunnitelma. Suunnitelman on vastattava pelastautumis-, evakuointi- ja pelastussäännöksiä (rautatietunneleiden turvallisuuden YTE, päätös 2008/163/EY). Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta) Laiturin tunniste Laiturin yksilöllinen tunniste tai laiturin yksilöllinen numero toiminnallisessa pisteessä Laiturin luokitus yhden vaihtoehdon valinta etukäteen määritetystä HS TEN/ CR TEN/ ff TEN Soveltuvuus [Y/N] liikuntarajoitteisille EYtarkastusvakuutus (INF) EI- todentamisva- Laituria käytetään osana HS TEN-, CR TEN- tai ff TEN - rataa. Tieto siitä, vastaako laituri liikuntarajoitteisten henkilöiden tarpeita koskevan YTE:n vaatimuksia. EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero YTE -YTE -

26 ääräys 26 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ kuutus (INF) rata Laiturin hyötypituus [NNNN] Laiturin korkeus [NNNN] yhden vaihtoehdon määritetystä 550/ 760/ muut (täsmennettävä) Kiinteät välineet junien laiturista lähtöä varten Laiturilla pidettävät junaan nousua helpottavat välineet Sivuraide Yleiset tiedot Rataverkon haltijan nimi Sivuraiteen tunniste [Y/N] [merkkijono ] [merkkijono ] Sen laiturin osan suurin yhtenäinen pituus, jonka vieressä junan on tarkoitus olla pysähdyksissä normaaleissa oloissa, jotta matkustajat voivat nousta junaan ja poistua junasta. Junan pysähtymisen vaatima toleranssi on otettava huomioon (tavanomaisen rautatiejärjestelmän infrastruktuuri YTE). Laiturin yläpinnan ja viereisen raiteen kiskon selän välinen etäisyys. Se on millimetreissä ilmaistu nimellisarvo. Kiinteät välineet, kuten merkinantolaitteisiin kuuluvat peilit ja valvontakamerat, jotta laiturihenkilökunta voi ilmaista junan miehistölle, milloin ovet voi sulkea ja milloin voi lähteä liikkeelle. Tieto siitä, onko laiturilla junaan nousua helpottavia välineitä. Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta). Sivuraiteen yksilöllinen tunniste tai sivuraiteen yksilöllinen numero toiminnallisessa pisteessä Sivuraiteen yhden Sivuraidetta käytetään osana

27 ääräys 27 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ luokitus vaihtoehdon valinta etukäteen määritetystä HS TEN/ CR TEN/ ff TEN Sivuraiteen tarkastusvakuutus EYtarkastusvakuutus (INF) EI - todentamisvakuutus (INF) Suorituskykyparametri Sivuraiteen hyötypituus [NNNN] Radan linjaus Seisontaraiteen enimmäiskaltevuus Vaakasuoran kaarteen pienin säde Pystysuoran kaarteen pienin säde [N.N] [NNN] [NNN] HS TEN-, CR TEN- tai ff TEN -rataa. EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero Sellaisen sivuraiteen/seisontaraiteen kokonaispituus, jolle junat on turvallista pysäköidä, metreinä. YTE:n rajan 2,5 ylittävän kaltevuuden arvo ilmoitettuna millimetreinä metriä kohden. Säteen arvo (metreinä), jos se jää alle tavanomaisen rautatiejärjestelmän infrastruktuuri YTE:ssä annetun vähimmäisrajan YTE:n vaatimuksia vastaamattomilla radoilla. Säteen arvo (metreinä), jos se jää alle tavanomaisen rautatiejärjestelmän infrastruktuuri YTE:ssä annetun vähimmäisrajan YTE:n vaatimuksia vastaamattomilla radoilla Junan huoltoon käytettävät kiinteät laitteet Käymälän tyh- jennysjärjestel- [Y + linkki/n] Käymälän tyhjennysjärjestelmän tyyppi (junan huol- -YTE - - rata - rata -olemssa rata

28 ääräys 28 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ mä toon käytettävä kiinteä laite) sellaisena kuin se määritellään infrastruktuuri YTE:ssä. Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan Ulkopuoliseen puhdistamiseen tarkoitetut laitteistot [Y + linkki/n] Ulkopuoliseen puhdistamiseen tarkoitetun laitteiston tyyppi (junan huoltoon käytettävä kiinteä laite) sellaisena kuin se määritellään infrastruktuuri YTE:ssä. Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan Vedentäyttölaite [Y + linkki/n] Vedentäyttölaitteen tyyppi (junan huoltoon käytettävä kiinteä laite) sellaisena kuin se määritellään infrastruktuuri YTE:ssä. Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan Polttoaineen lisäämismahdollisuus Hiekantäyttömahdollisuus Varavirran saatavuus Tunneli Rataverkon haltijan nimi [Y + linkki/n] Polttoaineen lisäämiseen käytettävän laitteen tyyppi (junan huoltoon käytettävä kiinteä laite) sellaisena kuin se määritellään infrastruktuuri YTE:ssä. Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan. [Y + linkki/n] Hiekantäyttölaitteen tyyppi (junan huoltoon käytettävä kiinteä laite). Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan. [Y + linkki/n] Varavirran syöttölaitteen tyyppi (junan huoltoon käytettävä kiinteä laite) sellaisena kuin se määritellään infrastruktuuri YTE:ssä. Jos vastaus on kyllä, linkki ulkoiseen asiakirjaan. Rataverkon haltijalla tarkoitetaan elintä tai yritystä, joka on vastuussa erityisesti rautateiden infrastruktuurin rakentamisesta ja ylläpidosta (direktiivin 2001/14/EY 2 artiklan h alakohta) Tunnelin tunniste Tunnelin yksilöllinen tunniste tai tunnelin yksilöllinen nu-

29 ääräys 29 (29) Numero tsikko uoto ääritelmä Pakollinen ()/ mero jäsenvaltiossa EYtarkastusvakuutus (SRT) EItodentamisvakuutus (SRT) EY-tarkastusvakuutusnumero EItodentamisvakuutusnumero Tunnelin pituus [NNNNN] Tunnelin todellinen pituus (metreinä) suulta suulle kiskon yläpinnan tasolla. Vaaditaan vain, jos tunnelin pituus on vähintään 100 metriä Pelastussuunnitelma [Y/N] Rataverkon haltijan johdolla ja tarvittaessa yhteistyössä rautatieyritysten, pelastustoimen ja asiaankuuluvien viranomaisten kanssa laadittu, kutakin tunnelia koskeva suunnitelma. Suunnitelman on vastattava pelastautumis-, evakuointi- ja pelastussäännöksiä (rautatietunneleiden turvallisuuden YTE, päätös 2008/163/EY). -YTE - -YTE -
