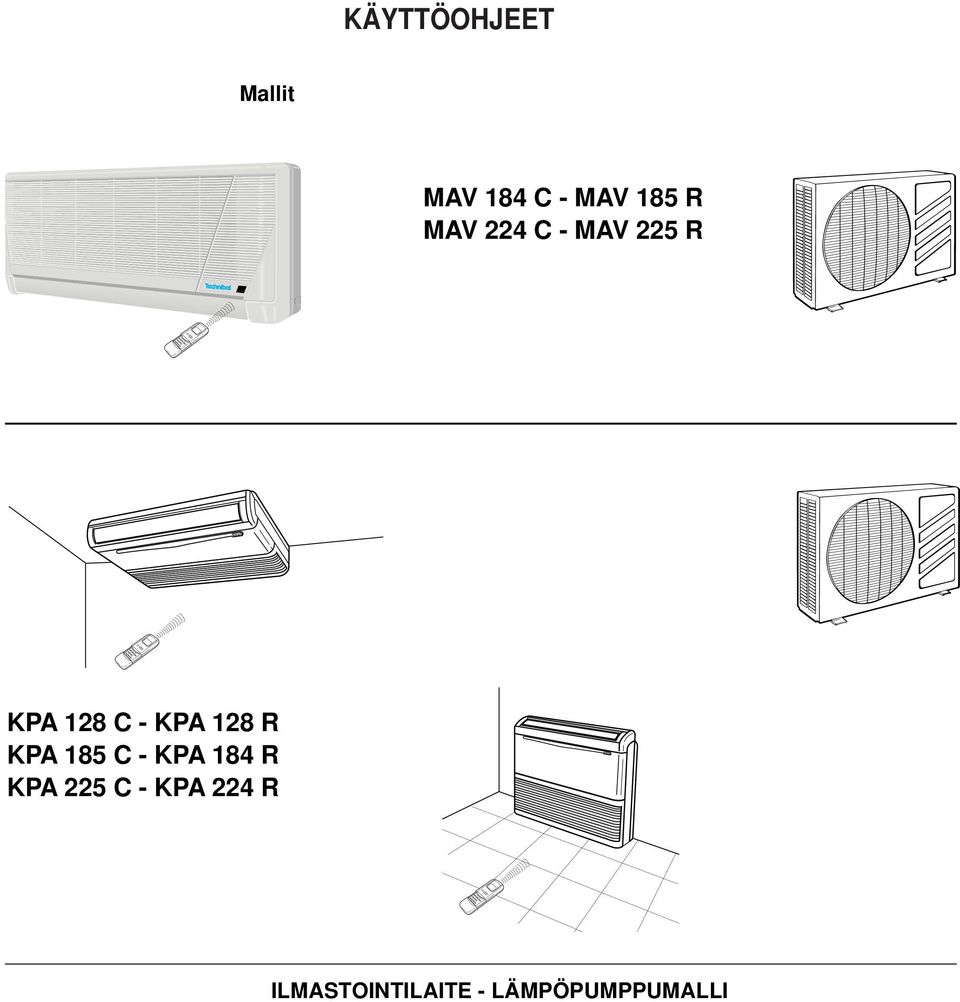

1 KÄYTTÖOHJEET Mallit MAV 8 C - MAV 85 R MAV C - MAV 5 R KPA 8 C - KPA 8 R KPA 85 C - KPA 8 R KPA 5 C - KPA R ILMASTOINTILAITE - LÄMPÖPUMPPUMALLI

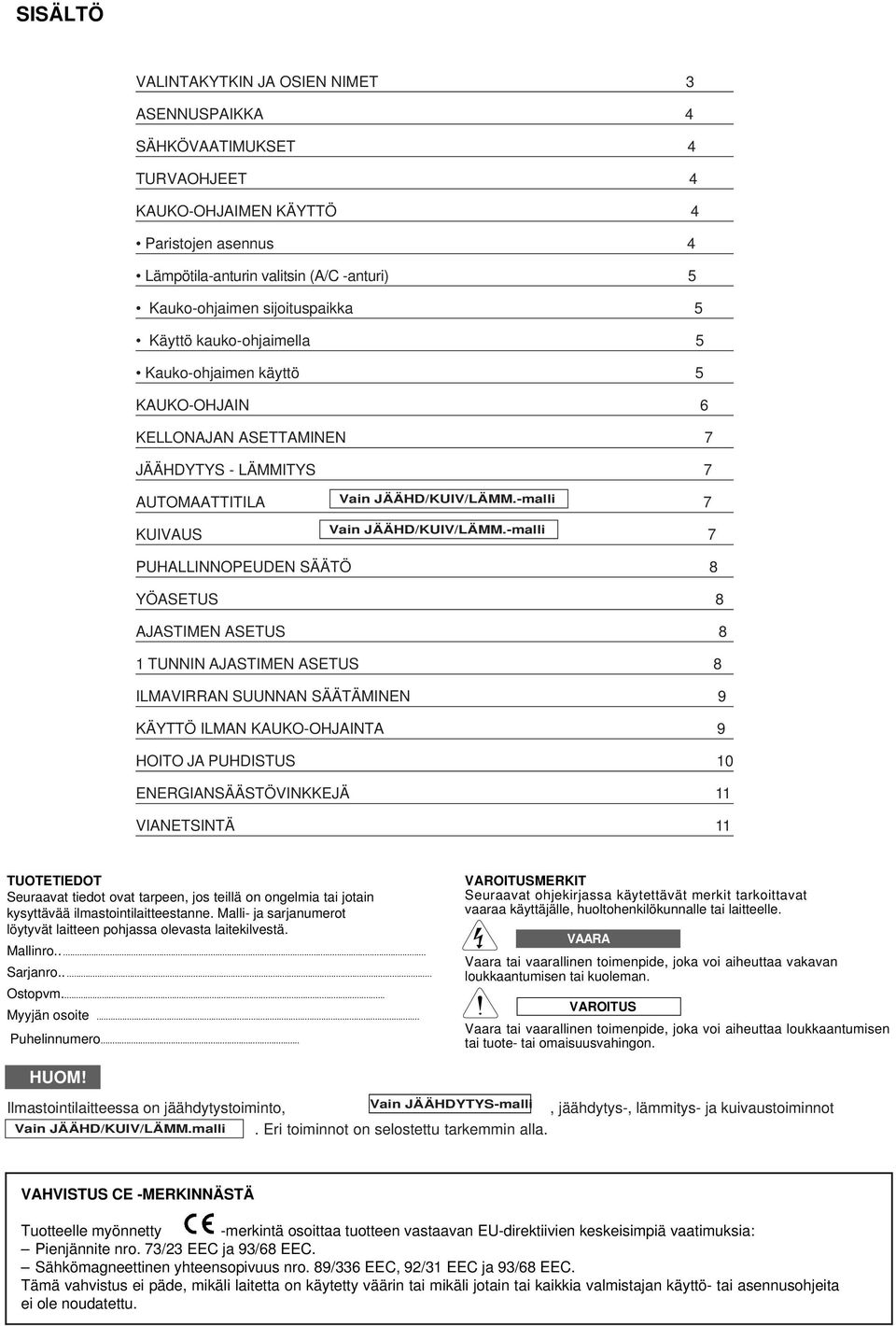

2 SISÄLTÖ VALINTAKYTKIN JA OSIEN NIMET ASENNUSPAIKKA SÄHKÖVAATIMUKSET TURVAOHJEET KAUKO-OHJAIMEN KÄYTTÖ Paristojen asennus Lämpötila-anturin valitsin ( -anturi) 5 Kauko-ohjaimen sijoituspaikka 5 Käyttö kauko-ohjaimella 5 Kauko-ohjaimen käyttö 5 KAUKO-OHJAIN 6 KELLAJAN ASETTAMINEN 7 JÄÄHDYTYS - LÄITYS 7 AUTOMAATTITILA Vain JÄÄHD/KUIV/LÄ.-malli 7 KUIVAUS Vain JÄÄHD/KUIV/LÄ.-malli 7 PUHALLINNOPEUDEN SÄÄTÖ 8 YÖASETUS 8 AJASTIMEN ASETUS 8 TUNNIN AJASTIMEN ASETUS 8 ILMAVIRRAN SUUNNAN SÄÄTÄMINEN 9 KÄYTTÖ ILMAN KAUKO-OHJAINTA 9 HOITO JA PUHDISTUS 0 ENERGIANSÄÄSTÖVINKKEJÄ VIANETSINTÄ TUOTETIEDOT Seuraavat tiedot ovat tarpeen, jos teillä on ongelmia tai jotain kysyttävää ilmastointilaitteestanne. Malli- ja sarjanumerot löytyvät laitteen pohjassa olevasta laitekilvestä. Mallinro... Sarjanro... Ostopvm... Myyjän osoite... Puhelinnumero... MERKIT Seuraavat ohjekirjassa käytettävät merkit tarkoittavat vaaraa käyttäjälle, huoltohenkilökunnalle tai laitteelle. VAARA Vaara tai vaarallinen toimenpide, joka voi aiheuttaa vakavan loukkaantumisen tai kuoleman. Vaara tai vaarallinen toimenpide, joka voi aiheuttaa loukkaantumisen tai tuote- tai omaisuusvahingon. Ilmastointilaitteessa on jäähdytystoiminto, Vain JÄÄHDYTYS-malli, jäähdytys-, lämmitys- ja kuivaustoiminnot Vain JÄÄHD/KUIV/LÄ.malli. Eri toiminnot on selostettu tarkemmin alla. VAHVISTUS CE -MERKINNÄSTÄ Tuotteelle myönnetty -merkintä osoittaa tuotteen vastaavan EU-direktiivien keskeisimpiä vaatimuksia: Pienjännite nro. 7/ EEC ja 9/68 EEC. Sähkömagneettinen yhteensopivuus nro. 89/6 EEC, 9/ EEC ja 9/68 EEC. Tämä vahvistus ei päde, mikäli laitetta on käytetty väärin tai mikäli jotain tai kaikkia valmistajan käyttö- tai asennusohjeita ei ole noudatettu.

3 VALINTAKYTKIN JA OSIEN NIMET SISÄYKSIKKÖ 5 Vain JÄÄHDYTYS-malli OFF TEST 6 OPR 9 TEST OFF 7 7 OPR STANDBY 9 8 Vain JÄÄHD./KUIV/LÄ.-malli 5 Vain JÄÄHDYTYS-malli Vain JÄÄHD./KUIV/LÄ-malli TEST OFF. Kauko-ohjain. Anturi: Takkailee sisälämpötilaa kauko-ohjaimen ympärillä. Ilmastointilaite säätyy vastaavasti.. Tuloilma-aukko: Puhdistettu ilma puhalletaan ulos ilmastointilaitteeesta tuloilma-aukon kautta.. Imuaukko: Ilma imetään tästä sisään ja se virtaa ilmansuodattimen läpi. Suodatin poistaa ilmasta pölyhiukkaset. 5. Kauko-ohjauksen vastaanotin: Ottaa vastaan kaukoohjaimen lähettämät infrapunasignaalit. (Lähetin). 6. Toiminnanvalintakytkin: -asento: OFF-asento: Tässä asennossa ilmastointilaitte on toiminnassa. ja sitä ohjataan kauko-ohjaimella. Pidä kytkin yleensä tässä asennossa. Käännä kytkin off-asentoon, mikäli et aio käyttää ilmastointilaitetta muutamaan päivään tai pitempään aikaan.

4 OFF-asento ei katkaise laitteen virtaa. Katkaise virta päävirtakytkimestä. TEST -asento: VAARA Asento on tarkoitettu vain laitteen huoltamista varten, joten älä jätä valintakytkintä tähän asentoon normaalikäytössä. 7. Toiminnan merkkivalo (OPR): Valo palaa ilmastointilaitteen ollessa toiminnassa. 8. STANDBY (valmiustilan merkkivalo): Valo palaa Laitteen lämmetessä Järjestelmän ollessa sulatusvaiheessa Kun kauko-ohjaimella asetettu lämpötila on saavutettu Valo sammuu automaattisesti Sulatusvaiheen päättyessä Lämpenemisvaiheen päättyessä Tasaisen sisälämpötilan varmistamiseksi ilmastointilaite tuottaa kevyen ilmavirran lämpenemisvaiheessa tai mikäli termostaatti on katkaissut lämmitystoiminnan (lämpöpumppumalli). 9. Ajastinvalo: Valo syttyy järjestelmän ollessa ajastintoiminnassa. KOSKEE VAIN MALLEJA GR8X - GRX TURVAOHJEET Mikäli ilmastointilaite on ollut pitkään käyttämättä, anna laitteen ensin lämmetä kytkemällä siihen virtap s must päälle vähintään viisi (5) tuntia ennen sen käyttöä. Jätä virtakytkin -asentoon, jos aiot käyttää laitetta lähiaikoina. Luet tämä ohjekirjanen huolellisesti ennen ilmastointilaitteen käyttöä. Ota yhteyttä myyjääsi, jos sinulla on ongelmia tai kysyttävää. Laite on tarkoitettu parantamaan sisäilman laatua. Käytä laitetta vain sen aiottuun käyttötarkoitukseen tämän ohjekirjan mukaisesti. VAARA PÄÄVIRTAKYTKIN Älä säilytä polttoainetta, muita helposti syttyviä nesteitä tai höyryn lähteitä laitteen lähellä. Se on vaarallista. Älä myöskään sijoita sähkölaitetta, joka ei ole suojattu IPX:llä (suojattu tippuvalta vedeltä), yksikön alle. Valmistaja ei ole vastuussa, mikälli säännöksiä on rikottu tai paikallisia määräyksiä ei ole noudatettu. ASENNUSPAIKKA Ilmastointilaitteen kunnollisen asennuksen varmistamiseksi asennustyö kannattaa jättää pätevien asentajien tehtäväksi Asennuksessa on noudatettava yksikön asennusohjeita. Älä asenna laitetta paikkaan, jossa on liuotinhöyryjä tai herkästi syttyviä kaasuja, tai hyvin kosteaan tilaan, kuten kasvihuoneeseen. Älä asenna laitetta korkeiden lämmönlähteiden lähelle. Älä asenna laitetta paikkaan, jossa ilma on hyvin kosteaa (esim. kasvihuone tai pesula), sillä se saattaa varsinkin pesulassa kastua roiskevedestä Vältettävää: VAARA Ruostumisen estämiseksi älä asenna laitetta niin, että se on kosketuksissa suolaiseen meriveteen tai rikkipit.ilmaan (esim. kylpylä) Älä kytke laitetta päälle tai pois päältä pääkytkimestä. Käytä aina kauko-ohjaimen /OFF-näppäintä tai yksikön valintakytkintä. Älä laita mitään laitteen imu- tai tuloilma-aukkoon. Nopeasti pyörivä puhallin voi aiheuttaa vaaratilanteen. Älä anna lasten leikkiä laitteella. Älä jäähdytä tai lämmitä huonetta liikaa, mikäli paikalla on pieniä lapsia tai liikuntarajoitteisia. PARISTOJEN ASENTAMINEN KAUKO-OHJAIMEN KÄYTTÖ Irrota kauko-ohjaimen paristokotelon kansi liu'uttamalla sitä nuolen suuntaan. -NÄPPÄIN SÄHKÖVAATIMUKSET Ennen asennusta tarkasta, että kotisi tai toimistosi jännite vastaa laitteen laitekilvessä näkyvää jännitettä. Laita kaksi.5 V-DC:n alkaliparistoa paikalleen. Varmista, että paristojen asento vastaa kotelossa näkyviä merkintöjä. Kaikkien kytkentöjen tulee vastata paikallisia sähkökoodeja. Tarkempia tietoja saat myyjältäsi tai sähköasentajalta. Paristot kestävät noin kuusi kuukau kuukautta kauko-ohjaimen käytöstä riippuen. Jokaisessa yksikössä tulee olla asianmukainen maaliitäntäkaapeli (maa) tai maadoitus on hoidettava syöttökaapelilla. Jätä sähkökytkennät asiantuntevalle sähköasentajalle. Ota paristot pois, jos et käytä ohjainta yli kuukauteen. Paina -näppäintä ohutkärkisellä esineellä, esim. kynän kärjellä, paristonvaihdon jjälkeen.

5 (Näin saadaan nollattua kaikki ohjelmat oikein, sillä kaukoohjain tulee asettaa uudelleen toimintaan). Vaihda paristot, kun kauko-ohjaimen valo ei enää pala tai kun ilmastointilaite ei enää ota vastaan kauko-ohjaimen signaaleja. LÄMPÖTILA-ANTURIN VALITSIN (-ANTURI) Normaaliolosuhteissa kauko-ohjaimen anturi mittaa ja tarkistaa huonelämpötilaa. Näppäin aktivoi sisäyksikön lämpötila-anturin Paina näppäintä ohutkärkisellä esineellä, esim. kynän kärjellä. Näytössä näkyy tällöin merkki. Laitteen asetukset määräytyvät yksikön ottaman ilman lämpötilan perusteella (huoneilman keskilämpötila). Normaalikäytössä on suositeltavaa, että kauko-ohjaimen lämpötila-anturi on aktivoitu. Kauko-ohjain lähettää ilmastointilaitteelle lämpötilasignaalin kolmen minuutin välein. Mikäli kauko-ohjaimelta ei tule signaalia yli kymmeneen minuuttiin jonkin vian takia, laite siirtyy käyttämään sisäyksikön lämpötila-anturia, joka valvoo huonelämpötilaa. Tällöin kuitenkin kauko-ohjaimen ympäristön lämpötila saattaa poiketa ilmastointilaitteen sijoituspaikan lämpötilasta. OFF TIME SET SENSOR KAUKO-OHJAIMEN NÄYTTÖ Kiinnitä ruuvi tiukasti seinään ja ripusta ohjain ruuviin..kiinteä seinäasennus () Ks. edellinen kohta (). Irrota ohjaimen paristot ja kiinnitä ruuvi seinään. Ripusta ohjain sitten ruuviin. Paristokotelon sisällä on peitety asennusreikä. Napsauta reikä auki ja kiinnitä ohjain seinään mukanaolevalla ruuvilla. Laita paristot sisään ja tarkasta, että kauko-ohjain toimii kunnolla. KÄYTTÖ KAUKO-OHJAIMELLA Tarkasta, että virtapaneelin katkaisija on -asennossa ja että sisäyksikön valintakytkin on samoin -asennossa. KAUKO-OHJAIMEN KÄYTTÖ Kohdista ohjaimen lähetinpää aina suoraan ilmastointilaitteen vastaanottopäähän. (SISÄYKSIKKÖ) VASTAANOTIN (LÄHETINPÄÄ) KAUKO-OHJAIMEN SIJOITUSPAIKKA Kauko-ohjainta voidaan käyttää joko irrallaan tai se voidaan asentaa seinään. Ilmastointilaitteen oikean toiminnan varmistamiseksi ÄLÄ kuitenkaan asenna ohjainta seuraaviin paikkoihin: () SEINÄ SEINÄ KAUKO-OHJAIN VASTAANOTIN Suoraan auringonpaisteeseen. Verhon taakse tai muualle, jossa se peitttyy. yli 8 metrin päähän ilmastointilaitteesta. Ilmastointilaitteen ilmavirtaan. Hyvin kuumiin tai kylmiin paikkoihin. () SISÄYKSIKÖN MUKANA TULEE MOLEMPIIN ASENNUKSIIN TARVITTAVAT RUUVIT (LÄHETINPÄÄ) KAUKO-OHJAIN VASTAANOTIN Magneettisille tai sähköisille häiriöille alttiiseen paikkaan. Paikkaan, jossa kauko-ohjaimen ja laitteen välillä on jokin este (kauko-ohjain lähettää varmistussignaalin minuutin välein)..käyttö irrallaan () Laita ohjain haluamaasi asentoon. Tarkasta, että se toimii tässä asennossa oikein. (LÄHETINPÄÄ) KAUKO-OHJAIN 5

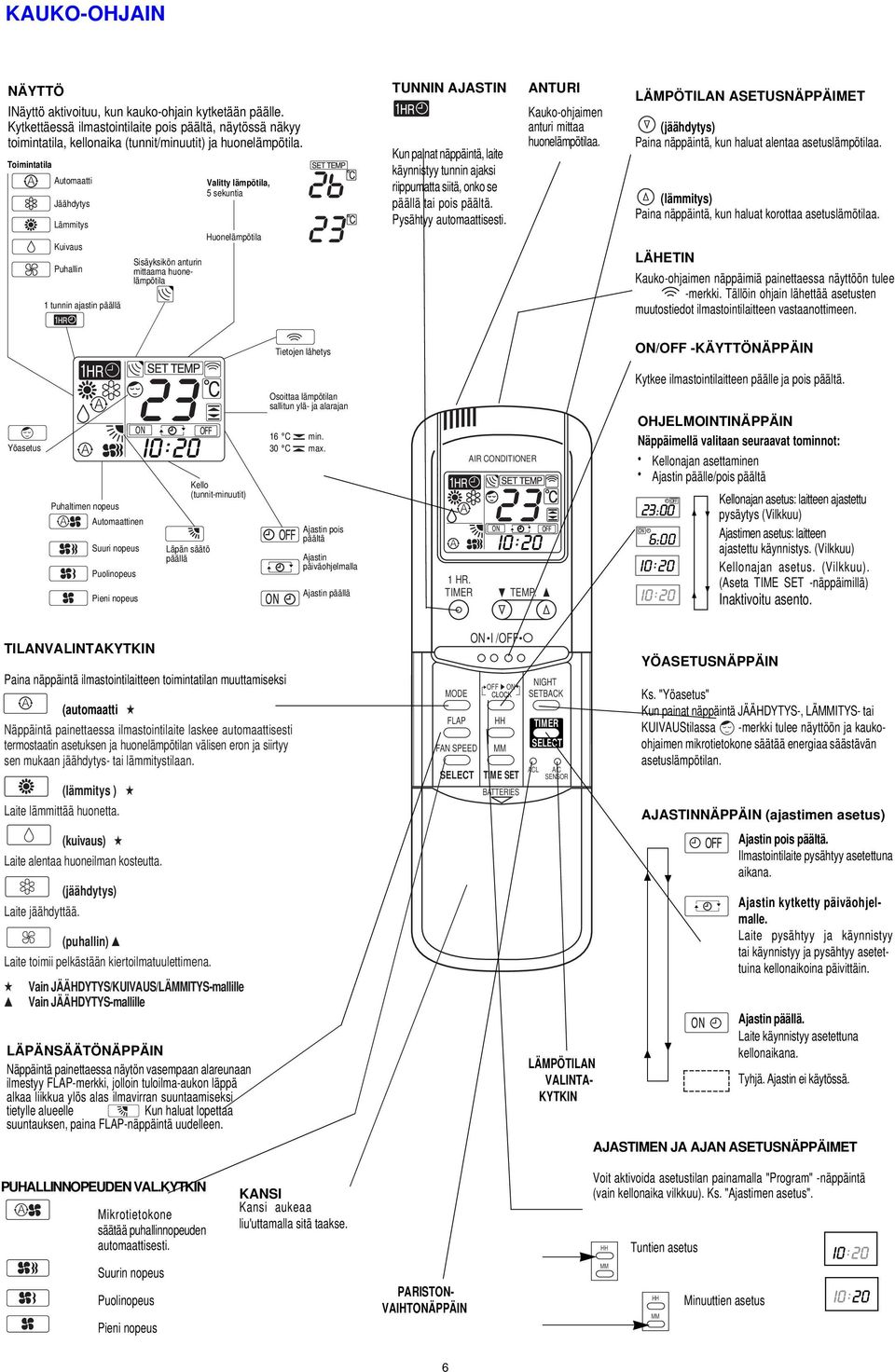

6 e?e??ee??ee??e e?e??ee??ee??e h? h? h? h? h? h? g g g g g g??ee??ee??e??ee??ee??e???????? KAUKO-OHJAIN NÄYTTÖ INäyttö aktivoituu, kun kauko-ohjain kytketään päälle. Kytkettäessä ilmastointilaite pois päältä, näytössä näkyy toimintatila, kellonaika (tunnit/minuutit) ja huonelämpötila. Toimintatila Automaatti Jäähdytys Lämmitys Kuivaus Puhallin tunnin ajastin päällä Sisäyksikön anturin mittaama huonelämpötila Valitty lämpötila, 5 sekuntia Huonelämpötila TUNNIN AJASTIN Kun painat näppäintä, laite käynnistyy tunnin ajaksi riippumatta siitä, onko se päällä tai pois päältä. Pysähtyy automaattisesti. ANTURI Kauko-ohjaimen anturi mittaa huonelämpötilaa. LÄMPÖTILAN ASETUSNÄPPÄIMET (jäähdytys) Paina näppäintä, kun haluat alentaa asetuslämpötilaa. (lämmitys) Paina näppäintä, kun haluat korottaa asetuslämötilaa. LÄHETIN Kauko-ohjaimen näppäimiä painettaessa näyttöön tulee -merkki. Tällöin ohjain lähettää asetusten muutostiedot ilmastointilaitteen vastaanottimeen. Tietojen lähetys /OFF -KÄYTTÖNÄPPÄIN Kytkee ilmastointilaitteen päälle ja pois päältä. Yöasetus Puhaltimen nopeus Automaattinen Suuri nopeus Puolinopeus Pieni nopeus Läpän säätö päällä Kello (tunnit-minuutit) Osoittaa lämpötilan sallitun ylä- ja alarajan 6 C min. 0 C max. Ajastin pois päältä Ajastin päiväohjelmalla Ajastin päällä HR. AIR CDITIER OHJELMOINTINÄPPÄIN Näppäimellä valitaan seuraavat tominnot: Kellonajan asettaminen Ajastin päälle/pois päältä Kellonajan asetus: laitteen ajastettu pysäytys (Vilkkuu) Ajastimen asetus: laitteen ajastettu käynnistys. (Vilkkuu) Kellonajan asetus. (Vilkkuu). (Aseta TIME SET -näppäimillä) TEMP. Inaktivoitu asento. TILANVALINTAKYTKIN Paina näppäintä ilmastointilaitteen toimintatilan muuttamiseksi (automaatti Näppäintä painettaessa ilmastointilaite laskee automaattisesti termostaatin asetuksen ja huonelämpötilan välisen eron ja siirtyy sen mukaan jäähdytys- tai lämmitystilaan. (lämmitys ) Laite lämmittää huonetta. (kuivaus) Laite alentaa huoneilman kosteutta. Laite jäähdyttää. (jäähdytys) (puhallin) Laite toimii pelkästään kiertoilmatuulettimena. Vain JÄÄHDYTYS/KUIVAUS/LÄITYS-mallille Vain JÄÄHDYTYS-mallille LÄPÄNSÄÄTÖNÄPPÄIN Näppäintä painettaessa näytön vasempaan alareunaan ilmestyy -merkki, jolloin tuloilma-aukon läppä alkaa liikkua ylös alas ilmavirran suuntaamiseksi tietylle alueelle Kun haluat lopettaa suuntauksen, paina -näppäintä uudelleen. I /OFF OFF TIME SET BATTERIES SENSOR LÄMPÖTILAN VALINTA- KYTKIN YÖASETUSNÄPPÄIN Ks. "Yöasetus" Kun painat näppäintä JÄÄHDYTYS-, LÄITYS- tai KUIVAUStilassa -merkki tulee näyttöön ja kaukoohjaimen mikrotietokone säätää energiaa säästävän asetuslämpötilan. AJASTINNÄPPÄIN (ajastimen asetus) Ajastin pois päältä. Ilmastointilaite pysähtyy asetettuna aikana. Ajastin kytketty päiväohjelmalle. Laite pysähtyy ja käynnistyy tai käynnistyy ja pysähtyy asetettuina kellonaikoina päivittäin. Ajastin päällä. Laite käynnistyy asetettuna kellonaikana. Tyhjä. Ajastin ei käytössä. AJASTIMEN JA AJAN ASETUSNÄPPÄIMET PUHALLINNOPEUDEN VAL.KYTKIN Mikrotietokone säätää puhallinnopeuden automaattisesti. KANSI Kansi aukeaa liu'uttamalla sitä taakse. Voit aktivoida asetustilan painamalla "Program" -näppäintä (vain kellonaika vilkkuu). Ks. "Ajastimen asetus". Tuntien asetus Suurin nopeus Puolinopeus Pieni nopeus PARIST- VAIHTÄPPÄIN Minuuttien asetus 6

7 KELLAJAN ASETUS. Paina PROGRAM-näppäintä kolme kertaa. Vain kellonaika vilkkuu.. Paina -näppäintä, kunnes oikea tunti ilmestyy näyttöön. Paina -näppäintä, kunnes oikea minuuttimäärä ilmestyy näyttöön. Näyttö lopettaa vilkkumisen automaattisesti, paitsi «:» symboli, 0 sek. kuluttua. JÄÄHDYTYS LÄITYS Vain JÄÄHD/KUIV/LÄ-malli Tarkasta, että pääkytkin on ''-asennossa ja että sisäyksikön käyttökytkin on samoin asennossa..-valitsin asentoon COOL..Paina /OFF-kytkintä ja kytke ilmastointilaite päälle..paina TEMP.-näppäimiä ja aseta haluttu lämpötila (lämpötila-alue on välillä 0 C maks. ja 6 C min.). VALITTU LÄMPÖTILA NÄKYY NÄYTÖSSÄ I /OFF OFF TIME SET BATTERIES SENSOR 5 SEKUNNIN KULUTTUA HALUTUN LÄMPÖTILAN ASETTAMISESTA HUE- LÄMPÖTILA ILMESTYY NÄYTTÖÖN UUDELLEEN..Paina -valintakytkintä halutun asetuksen saamiseksi..-valitsin asentoon HEAT..Paina /OFF-kytkintä ja kytke ilmastointilaite päälle..paina TEMP.-näppäimä ja aseta haluttu lämpötila (lämpötila-alue on välillä 0 C maks. ja 6 C min.). VALITTU LÄMPÖTILA NÄKYY NÄYTÖSSÄ HR. AIR CDITIER I /OFF BATTERIES 5 SEKUNNIN KULUTTUA HALUTUN LÄMPÖTILAN ASETTAMISESTA HUE- LÄMPÖTILA ILMESTYY NÄYTTÖÖN UUDELLEEN. OFF TIME SET TEMP. SENSOR LÄITYSTEHO Lämpöpumppumalli lämmittää ottamalla lämpöä talteen ulkoilmasta. ialhaisessa lämpötilassa lämmitysteho laskee. Jos saatava lämpö ei riitä, käytä ilmastointilaitteen apuna jotain muuta lämmönlähdettä. AUTOMAATTITILA.-valitsin asentoon AUTO..Paina /OFF-kytkintä ja kytke ilmastointilaite päälle..paina TEMP.-näppäimiä ja aseta haluttu lämpötila (lämpötila-alue on välillä 0 C maks. ja 6 C min.). VALITTU LÄMPÖTILA NÄKYY NÄYTÖSSÄ 5 SEKUNNIN KULUTTUA HALUTUN LÄMPÖTILAN ASETTAMISESTA HUELÄMPÖ- TILA ILMESTYY NÄYTTÖÖN UUDELLEEN Tällä asetuksella ilmastointilaite laskee termostaatin asetuksen ja huonelämpötilan välisen eron ja kytkeytyy tarpeen mukaan joko JÄÄHDYTYS- tai LÄITYS-tilaan..-valintakytkimellä pääset haluamaasi asetukseen Vain JÄÄHD/KUIVA/LÄ.-malli A B C C B A H H MIN. MAKS. Ilmastointilaite siirtyy lämmitystilasta jäähdytystilaan tai päinvastoin seuraavissa tapauksissa: -ALUE A:muuttuu, mikäli huonelämpötilan ja kauko-ohjaimen asetuslämpötilan välinen ero on vähintään C.. -ALUE B: muuttuu, mikäli huonelämpötilan ja kauko-ohjaimen asetuslämpötilan välinen ero on vähintään aste; tunti kompressorin pysähtymisen jälkeen. - ALUE C:ei muutu, mikäli huonelämpötilan ja kauko-ohjaimen asetuslämpötilan välinen ero on enintään C..Paina - kytkintä halutun asetuksen saamiseksi. KUIVAUS Vain JÄÄHD/KUIV/LÄ.-malli Sisäyksikön puhallin pyörii hyvin pienellä nopeudella muutaman minuutin ajan lämmitystoiminnon käynnistymisen jälkeen, kunnes yksikön patteri on lämmennyt riittävästi. Viive johtuu VEDESTOJÄRJESTELMÄN TOIMINNASTA. Toiminnan aikana valmiustilan merkkivalo plaa. ULKOYKS. LÄÖNSIIRTIMEN LAMELLIEN SULATUS, STANDBY -valo OFF Ulkolämpötilan ollessa alhainen jäätä tai riitettä TEST saattaa kertyä läm.siirt.lamelleihin, mikä alentaa OPR STANDBY siirtimen lämmitystehoa. Tällöin laitteen tietokoneohjattu sulatusjärjestelmä käynnistyy. MERKKIVALO MAVxxx Samanaikaisesti sisäyksikön puhallin pysähtyy ja valmiustilan merkkivalo palaa, kunnes sulatusvaihe on päättynyt. Lämmitystoiminta käynnistyy uudelleen muutaman minuutin kuluttua (aika vaihtelee hieman huone- ja ulkolämpötilan mukan). MERKKIVALO KPAxxx * 7.-valitsin asentoon DRY..Paina /OFF -kytkintä ja kytke ilmastointilaite päälle..paina TEMP.-näppäimiä ja aseta haluttu lämpötila (lämpötila-alue on välillä 0 C maks. ja 6 C min.). VALITTU LÄMPÖTILA NÄKYY NÄYTÖSSÄ 5 SEKUNNIN KULUTTUA HALUTUN LÄMPÖTILAN ASETTAMISESTA HUE- LÄMPÖTILA ILMESTYY NÄYTTÖÖN UUDELLEEN

8 PUHALTIMEN NOPEUDEN SÄÄTÖ AUTOMAATTINEN Käännä -valintakytkin asentoon AUTO. JÄÄHDYTYS JA KUIVAUS Asetuslämpötila Huonelämpötila C C AIR CDITIER Mikrotietokone ohjaa tällöin puhaltimen nopeutta automaattisesti. Ilmastointilaitteen käynnistyessä, tietokone vertaa huonelämpötilaa ja asetuslämpötilaa ja säätää puhaltimen nopeuden sopivalle tasolle automaattisesti. HUELÄMPÖTILAN JA ASETUSLÄMPÖTILAN VÄLINEN ERO PUHALTIMEN NOPEUS Jäähdytys- C ja yli Suuri ja kuivaustilat - C Puolinopeus Alle C Pieni Lämmitystila C ja yli Suuri Alle C Puolinopeus Edellä mainitut tiedot koskevat laitteen toimintaa, kun kaukoohjaimen anturi on päällä. (Ks. lämpötila-anturin valitsin, sivu ). Mikäli käytetään sisäyksikön anturia, laitteen toiminta eroaa hieman siitä, mitä ylläolevissa taulukoissa on esitetty. ( -merkki näkyy kauko-ohjaimen näytössä). KÄSIKÄYTTÖ Jos haluat säätää nopeutta käsin, aseta valintakytkin haluttuun asentoon. Suuri nopeus Puolinopeus Pieni nopeus PELKKÄ PUHALLIN (vain JÄÄHDYTYS-malli) Jos haluat kierrättää pelkkää ilmaa ilman lämpötilasäätöjä, toimi seuraavasti:. Paina -näppäintä ja -merkki ilmestyy näyttöön.. Paina /OFF-kytkintä ja kytke ilmastointilaite päälle. YÖASETUS Yöasetuksen avulla säästät energiaa.. Valitse -näppäimellä jäähdytys, lämmitys tai kuivaus.. Paina YÖASETUS-näppäintä.. -merkki ilmestyy näyttöön. Paina -näppäintä uudelleen asetuksen poistamiseksi. Mitä yöasetus tarkoittaa? Yöasetustilassa ilmastointilaite jäähdyttää tai lämmittää asetuslämpötilaan, minkä jälkeen termostaatti katkaisee laitteen toiminnan hetkeksi. Noin 0 sekunnin tauon jälkeen laite nollaa asetuslämpötilan seuraavasti (ks. myös käyrät): TOIMINTATILA Lämmitys Jäähdytys ja kuivaus ASETUSLÄMPÖTILAN MUUTOS C pudotus C korotus Asetuslämpötila p 0 min. 0 min. AIKA p LÄITYS C Huonelämpötila A) PÄÄTTYMISAJAN ASETUS NÄPPÄIN OFF. Paina PROGRAM-näppäintä kerran. OFF ja kellonaika vilkkuvat.. Paina -näppäintä, kunnes näytössä on haluttu tunti. Paina -näppäintä, kunnes näytössä ovat halutut minuutit. Näyttö palaa automaattisesti normaaliin aikanäyttötilaan 0 sekunnin kuluttua.. Käynnistä laite painamalla /OFFnäppäintä.. Aseta päättymisaika -näppäimellä. B) ALOITUSAJAN ASETUS NÄPPÄIN OFF. Paina PROGRAM-näppäintä kahdesti. ja kellonaika vilkkuvat.. Paina -näppäintä, kunnes näytössä on haluttu tunti. Paina -näppäintä, kunnes näytössä ovat halutut minuutit. Näyttö palaa automaattisesti normaaliin aikanäyttötilaan 0 sekunnin kuluttua.. Käynnistä laite painamalla /OFF -näppäintä. C 0 min. 0 min. AIKA AJASTIMEN ASETUS. Aseta aloitusaika painamalla neljä kertaa -näppäintä. C) PÄIVITTÄISEN /OFF-TOIMINNAN ASETUS. Aseta ajastin /OFF-tilaan kohtien A) ja B) mukaisesti.. Käynnistä laite painamalla /OFFnäppäintä. HR. I /OFF. Aseta /OFF-yhdistelmäajastin painamalla -näppäintä kahdesti. OFF TIME SET TEMP. HR. AIR CDITIER I /OFF Aika-asetusten jälkeen paina PROGRAM-näppäintä /OFFasetusajan tarkistamiseksi. OFF TIME SET BATTERIES TEMP. SENSOR Kun huonelämpötila saavuttaa uuden asetusarvon, termostaatti katkaisee laitteen toiminnan hetkeksi. Noin 0 min.kuluttua lämpötilaa nostetaan C:lla jäähdytyksessä tai lasketaan C lämmityksessä. Näin säästät energiaa mukavuudestasi tinkimättä. 8 TUNNIN AJASTIMEN ASETUS Toiminnon avulla laite voidaan säätää toimimaan tunnin ajan tietyin asetuksin olipa se sitten päällä tai ei.

9 AJASTIMEN ASETUS Paina HR -näppäintä. I-HOUR -merkki ilmestyy näyttöön. TUNNIN AJASTIMEN PERUUTUS Laita ilmastointilaitteen /LOFF-kytkin Off-asentoon Odota, kunnes sisäyksikkö pysähtyy. Kytke ilmastointilaite uudestaan päälle /OFF-näppäimellä. LÄPÄN SUUNNAN SÄÄTÄMINEN MAVxxx-MALLEISSA NÄYTTÖ ASETUSTEN JÄLKEEN Jos -HOUR -näppäintä painetaan tietyn ajan kuluttua asetusten tekemisestä, TUNNIN ajastintoiminto aktivoituu udelleen. TUNNIN AJASTIMEN JA PÄIVÄOHJELMAN YHDISTÄMINEN tunnin ajastin voidaan aktivoida päiväohjelman asettamisen jälkeen (kohta C). Painettaessa -HR kun AJASTIN on pois päältä ( -merkki näytössä) asetus peruuntuu TUNNIN AJASTIMEN aktivoituessa. Ilmastointilaite käy tunnin ajan, minkä jälkeen se pysähtyy. Alue «A» jäähdytys ja kuivaus Axxx -MALLIT PYSTYSUORA OHJAUSSIIVEKE Alue «B» lämmitys LÄPPÄ ILMAVIRRAN SUUNNAN SÄÄTÄMINEN SIVUSUUNNASSA (käsin) Ilman virtausta sivusuunnassa voidaan säätää kääntämällä ohjaussiivekkeitä oikealle tai vasemmalle oheisten mallikohtaisten piirrosten mukaisesti. PYSTYSUUNNASSA (kauko-ohjaimella) Varmista, että kauko-ohjain on päällä. Paina sitten -näppäintä läpän liikuttamiseksi ylös ja alas. Paina näppäintä uudelleen, kun haluat pysäyttää läpän ja suunnata ilmavirran tiettyyn suuntaan. LÄPÄN SUUNNAN SÄÄTÄMINEN KPAxxx -MALLEISSA «A» «B» 50 0 «A» 0 50 Jos kosteus on suuri, aseta pystysuorat ohjaussiivekkeet etuasentoon laitteen ollessa JÄÄHDYTYS/KUIVAUS-tilassa. Jos siivekkeet asetetaan oikeaan tai vasempaan ääriasentoon, tuloilma-aukkoon tiivistyy kosteutta, joka sitten tippuu pisaroina alas. «B» Alue «A» jäähdytys ja kuivaus Alue «B» lämmitys Älä liikuta läppää käsin ilmastointilaitteen ollessa toiminnassa. MAVxxx -MALLIT KÄYTTÖ ILMAN KAUKO-OHJAINTA Mikäli kauko-ohjain on hukassa tai siinä on vikaa, toimi seuraavasti: PYSTYSUORA OHJAUSSIIVEKE LÄPPÄ 9. KUN ILMASTOINTILAITE PYSÄHDYKSISSÄ Jos haluat kytkeä ilmastointilaitteen päälle, käännä valintakytkin OFF-asentoon ja sitten -asentoon. Asetuslämpötila ja puhaltimen nopeus säätyvät automaattisesti pysäytystä edeltävien asetusten mukaisesti.

10 . KUN ILMASTOINTILAITE KÄYNNISSÄ Kun haluat sammuttaa ilmastointilaitteen, käännä valintakytkin OFF-asentoon. Käytönaikainen virtakatkos Virtakatkoksen sattuessa laite pysähtyy. Kun virta kytkeytyy, laite käynnistyy automaattisesti uudelleen minuutin kuluttua. TEST OFF OPR STANDBY SUODATTIMEN IRROTTAMINEN.Tartu imuaukon säleikön reunoihin ja vedä se auki..ota kiinni suodattimen salvasta ja vedä ylöspäin. Puhdista suodatin..suodatinta vaihtaessasi varmista, että FRT-merkki osoittaa itseesi ipäin. Laita suodatin paikalleen ja sulje säleikkö. FRT VALINTA- KYTKIN VALINTAKYTKIN OFF TEST SUODATTIMEN PUHDISTUS HOITO JA PUHDISTUS VAARA Kytke laite pois päältä ja irrota se virtalähteestä ennen sen puhdistamista. Älä kaada sisäyksikköön vettä, sillä tämä vahingoittaa laitteen komponentteja ja saattaa aiheuttaa sähköiskun. Poista ohut pölykerrros pölynimurilla. Mikäli suodattimessa on tahmeaa pölyä, pese se haalealla saippuavedellä, huuhtele puhtaalla vedellä ja kuivaa. SISÄYKSIKÖN KOTELO JA SÄLEIKKÖ Puhdista sisäyksikön kotelo ja säleikkö pölynimurin harjalla tai pyyhi ne puhtaalla, pehmeällä liinalla. Mikäli osissa on tahroja, pyyhi ne mietoon tahranpoistoaineeseen kostutetulla liinalla. Säleikköä puhdistaessasi varo, että ilmavirran ohjaussiivekkeet eivät lähde pois paikaltaan. Älä koskaan puhdista sisäyksikköä liuottimilla tai voimakkailla kemikaaleilla. Älä puhdista koteloa hyvin lämpimällä vedellä. Metallireunat ja ohjaussiivekkeet ovat teräviä ja voivat aiheuttaa haavan varomattomasti käsiteltyinä, joten ole erityisen varovainen näiden osien puhdistamisessa. Ulkoyksikön lämmönsiirtimen lamellit ja muut osat tulee puhdistaa vuosittain. Lisätietoja saat jälleenmyyjältä tai asiakaspalvelusta. ILMANPUHD.SUODATIN (KPA xxx ) (PYYNNÖSTÄ TOIMITETTAVA LISÄVARUSTE) Ilmansuodatin kiinnitetään vakiosuodattimeen jousilla. Suodattimessa on kaksi kerrosta: - ensimmäisen kerroksen tehokas kennostorakenne poistaa pölyn ja puhdistaa ilman. - toisen kerroksen aktiivihiilirakenne poistaa ympäristön ilman hajut. Ilmanpuhdistussuodattimen asentaminen. Avaa yksikön imuaukon säleikkö ja vedä vakiosuodatin ulos.. Kiinnitä suodattimen takapuolelle kaksi mukana seuraavaa jousta.. Kiinnitä suodatin paikalleen sen jousista.. Laita molemmat suodattimet päällekkäin ja sulje säleikkö. HOMEENESTO- SUODATTIMEN TAKAOSA ILMANSUODATIN Imuaukon säleikön takana sijaitseva ilmansuodatin tulee tarkastaa ja puhdistaa vähintään kahden viikon välein. SUODATTIMEN IRROTTAMINEN ILMANPUHDISTUSSUODATIN (TEHOKAS KENNOSTO JA AKTIIVIHIILIRAKENNE) KORISTETEIPPI JOUSI (LISÄVARUSTE, KPAxxx MALLI) Laitteen mukana tulee punainen ja vihreä koristeteteippi, jota voidaan käyttää tehtaalla asennetun harmaan teipin sijasta. Käytä jompaa kumpaa väriä huoneen muun värityksen mukaan. Sovita teippi laitteen reunaan ja leikkaa se sopivan mittaiseksi..käännä tuloilma-aukon säleikön läppä pystyasentoon kauko-ohjaimella..suodatin irtoaa, kun työnnät salpaa kevyesti ylöspäin..ota kiinni suodattimen salvasta ja vedä alaspäin. Puhdista suodatin..suodatinta vaihtaessasi varmista, että FRT-merkki osoittaa itseesi päin. Työnnä ja suodatin naksahtaa paikalleen. 0 TEIPIN PAIKKA VALITSE SOPIVA VÄRI
