1 KALUSTEUUNI TEKA HS715 KÄYTTÖOHJE

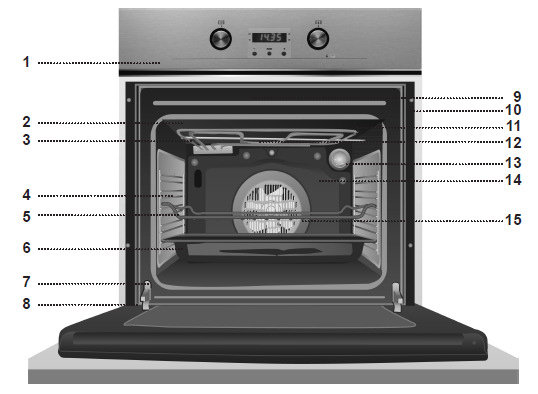

2 LAITTEEN OSAT 1 OHJAUSPANEELI 2 UUNIN ERISTE 3 GRILLIVASTUS 4 KANNATIN 5 RITILÄ 6 UUNIPELTI 7 LUUKUN SARANA 8 LUUKKU 9 TUULETUSAUKOT 10 KIINNITYS KALUSTEESEEN 11 UUNIN SISÄKATTO 12 SAVUN POISTUMISEN REIKÄ 13 UUNIVALO 14 TAKASEINÄPANEELI 15 TUULETIN OHJAUSPANEELI

TUULETUSAUKOT 10 KIINNITYS KALUSTEESEEN 11 UUNIN SISÄKATTO 12

3 1 Toimintojen valintakytkin 2 Ohjelmoitava elektroninen kello / ajastin 3 Lämpötilakytkin 4 Lämmityksen merkkivalo. Palava merkkivalo osoittaa, että uuni lämpenee ja valo sammuu, kun uuni on lämmennyt asetetun lämpötilaan asti. UUNITOIMINNOT Poiskytketty Grilli ja alalämpövastus. Grilli. Ruskistukseen, ohuen ruuan paahtamiseksi. Pidä uunin luukku grillitoiminnon aikana suljettuna. Alalämpövastus. Ruokaa paistetaan alapuolelta. Sopii ruuan lämmitystä varten tai taikinankohotukseen. Alalämpövastus ja tuuletin samanaikaisesti. Turbotoiminto. Uuni lämmitetään takaseinässä sijaitsevan lämpövastuksen avulla ja tuuletin saa kuuman ilman kiertämään uunissa. Sulatustoiminto. Pakasteruuan sulattamiseksi. KELLON SÄÄTÄMINEN Virtaverkkoon liittämisen jälkeen näkyy näytössä 12:00 ja merkkivalo vilkkuu symbolin kohdalla. Painamalla painikkeita + ja voit asettaa kellonajan. Asetukset tallentuvat itsestään ja merkkivalo lopettaa vilkunnan. Uunin ohjaus manuaalisesti. Kellon säätämisen jälkeen uuni on käyttövalmis. Valitse lämpötila ja haluttu toiminto. Uunin käyttämisen jälkeen säädä kytkimet asentoon. Minuuttiajastimen käyttö. Voit asettaa minuuttiajastimen riippumattomana uunin käytöstä. Ajastin antaa äänimerkin ajan umpeuduttua. Paina painikkeelle MODE, kunnes merkkivalo symbolin kohdalla vilkkuu. Valitse haluttu aika painikkeiden +/- avulla. Asetukset tallentuvat, symbolin merkkivalo lopettaa vilkunnan. Asetetun ajan kuluttua kuuluu äänimerkki ja symbolin merkkivalo vilkkuu. Paina minkä tahansa painikkeelle, äänimerkin lopettamiseksi. Kellonaika ilmestyy näyttöön.

Pidä uunin luukku grillitoiminnon aikana suljettuna. Alalämpövastus. Ruokaa paistetaan alapuolelta. Sopii ruuan lämmitystä varten tai taikinankohotukseen. Alalämpövastus ja tuuletin samanaikaisesti.

4 Paistamisen keston ohjelmointi. Paina painikkeelle MODE, kunnes merkkivalo symbolin kohdalla vilkkuu. Painikkeilla +/- valitse paistamisen kesto. Tämän jälkeen merkkivalo lopettaa vilkkumisen. Nyt olet valitsenut paistamisen keston. Valitse uunitoiminto ja lämpötila. Uuni käynnistyy ja asetetun ajan kuluttua kuuluu äänimerkki sekä uuni kytkeytyy pois. Paina minkä tahansa painikkeelle äänimerkin lopettamiseksi. Säädä uunin kytkimet (toiminto ja lämpötila) asentoon. Paistamisen päättymisajan ohjelmointi. Paina painikkeelle MODE, kunnes merkkivalo symbolin kohdalla vilkkuu. Painikkeilla +/- valitse paistamisen päättymisen kellonaika. Tämän jälkeen merkkivalo lopettaa vilkkumisen. Nyt olet valitsenut paistamisen päättymisajan. Valitse uunitoiminto ja lämpötila. Uuni käynnistyy ja asetetuna aikana kuuluu äänimerkki sekä uuni kytkeytyy pois. Paina minkä tahansa painikkeelle äänimerkin lopettamiseksi. Säädä uunin kytkimet (toiminto ja lämpötila) asentoon. Paistamisen keston ohjelmointi, näin että paistaminen päättyisi asetettuna kellonaikana. Paina painikkeelle MODE, kunnes merkkivalo symbolin kohdalla vilkkuu. Painikkeilla +/- valitse paistamisen kesto. Tämän jälkeen merkkivalo lopettaa vilkkumisen. Nyt olet valitsenut paistamisen keston. Paina painikkeelle MODE, kunnes merkkivalo symbolin kohdalla vilkkuu. Painikkeilla +/- valitse paistamisen päättymisen kellonaika. Tämän jälkeen merkkivalo lopettaa vilkkumisen. Nyt olet valitsenut paistamisen päättymisajan. Valitse uunitoiminto ja lämpötila. Uuni jää poiskytkettyksi, merkkivalot symboleiden ja kohdalla palavat. Uuni on ohjelmoitu käynnistymään tiettynä kellonaikana ja kytkeytymään pois asetettuna kellonaikana. Kun asetettu poiskytkentä-aika saapuu, kytkeytyy uuni pois ja merkkivalo symbolin kohdalla vilkkuu. Paina minkä tahansa painikkeelle äänimerkin lopettamiseksi. Säädä uunin kytkimet (toiminto ja lämpötila) asentoon. Huomio: painamalla MODE painiketta toistuvasti näkyy näytössä minkä tahansa ohjelmoitu toiminto ja silloin näitä voidaan muunnella tai perua, painamalla painikkeita +/-. Virtakatkoksen tapauksessa kaikki muistiin tallennetut asetukset, myös kellonaika pyyhitään pois. Virtakatkoksen jälkeen on kello asetettava uudelleen.

Paina minkä tahansa painikkeelle äänimerkin lopettamiseksi. Säädä uunin kytkimet (toiminto ja lämpötila) asentoon. Paistamisen päättymisajan ohjelmointi.

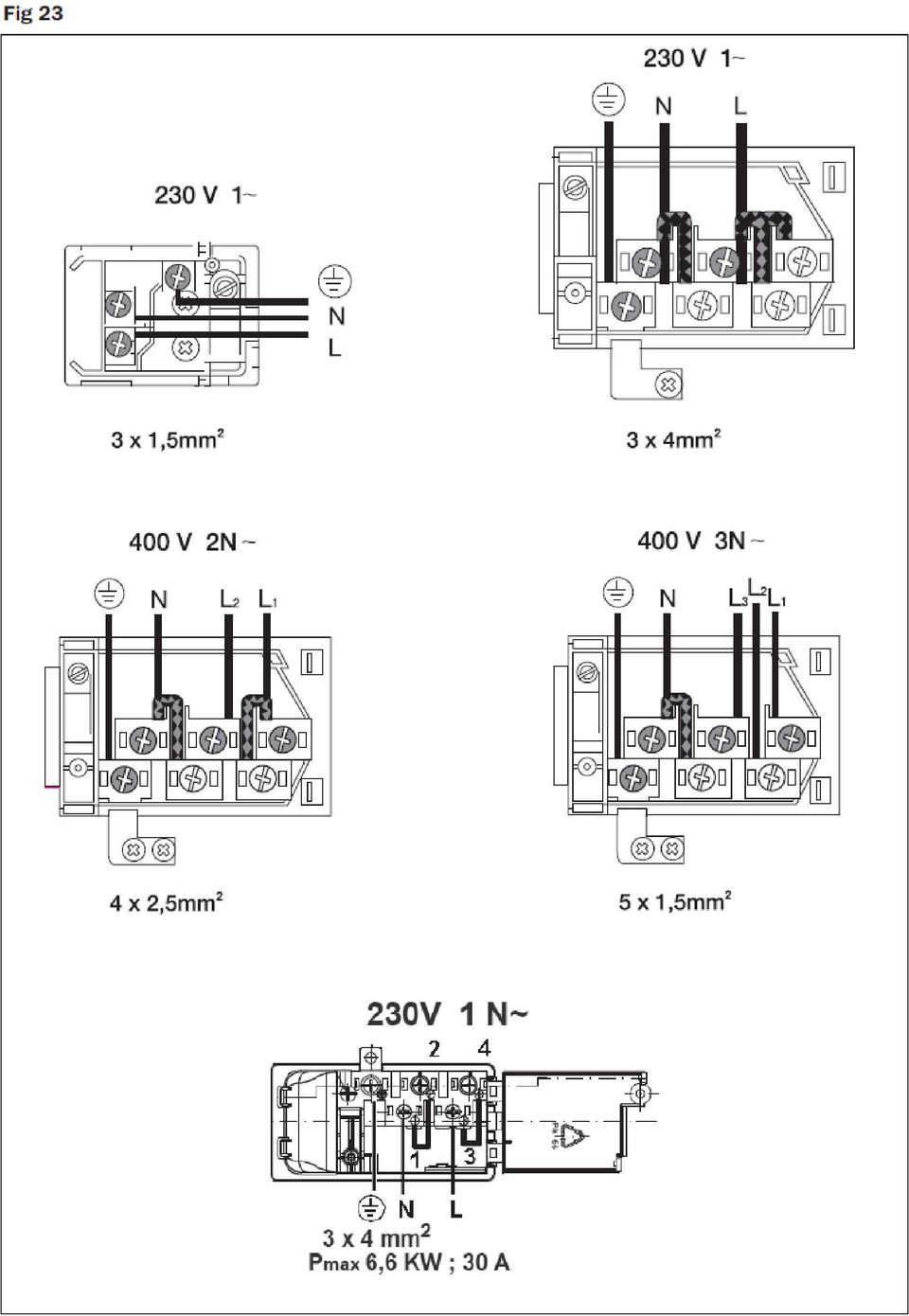

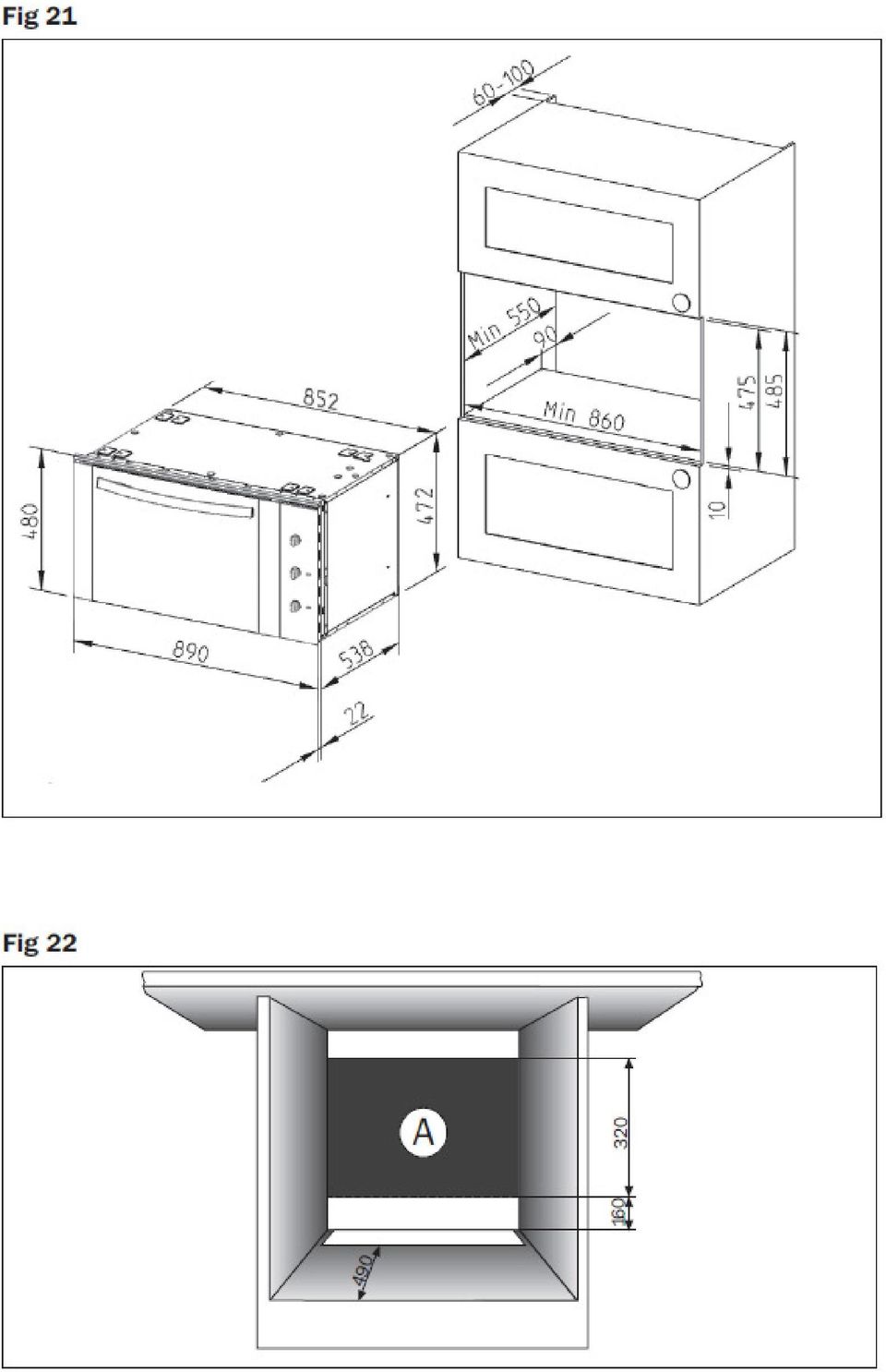

5 ASENNUS Asennuksen näet kuvista ohjekirjan loppuosassa (ks. kuvia Fig 19 Fig 23). TURVALLISUUS Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa. Opettele käyttämään kaikkia laitteen toimintoja. Laite on tarkoitettu vain kotikäyttöön. Viereisten laitteiten, kalusteen tm. läheisyydessä olevien materiaalien on kestettävä 75 C kuumuutta. Muu asennus tapahtuu omistajan omaalla vastuulla. Käyttö- ja asennusohjeiden vaatimusten laiminlyönnin tuloksena syntynyt vahinko ei kuuluu käsittelyyn takuuehdoin. Poista laitteesta kaikki pakkauksen osat. Ensikäytön aikana saattaa erkaantua hieman palamisen hajua. Tämä on normaali ilmiö. Ilmastoi huonetilat. Valmistaja pidättää oikeuden muutoksiin tuotteen ominaisuuksissa tai muotoilussa ilman vastaavanlaista varoitusta. HUOMIO: Laite on maadoitettava. Laitteen pinnat ovat käyttämisen aikana ja sen jälkeenkin hyvin kuumia. Varo koskettamasta kuumia pintoja! Lapset tai vajaatoimiset henkilöt saa käyttää laitetta vain aikuisen henkilön valvonnan alaisena, joka ohjaa ja opastaa heidät laitteen turvallisessa käytössä. Laitteella ei saa leikkiä. VAROITUS: Öljy tai rasva syttyvät helposti korkeassa lämpötilassa. Uuniin (varsinkin kuumaan) ei saa kaataa vettä. Uunin emaloitu pinta saattaa vahingoittua. Astioita ei saa laittaa suoraan uuninpohjalle. Pidä virtakaapelit kauemmas uunin kuumista pinnoista. Älä käytä laitetta huonelämmitykseen tai vaatteiten kuivaamiseksi. Älä käytä laitteen puhdistuksessa höyrypesuria. Syttyvät materiaalit (verhot, kankaat) eivät saa koskea laitteeseen. Uunia ei saa nostaa kädensijasta. Käsittele kuumia astioita uunikäsineet kädessä. Ennen puhdistusta odota laitteen jäähtymista. Anna laitteen asennus spesialistin tehtäväksi. Valmistaja kiistää vastuun vahingoista, jotka syntyvät laitteen väärän käyttämisen tai väärän asennuksen syistä. Käytä laitetta vain hyvin ilmastoidussa huonetilassa. Uunin luukulle ei saa laittaa mitään painavaa. Laitteen tuuletusreikiä ei saa sulkea. Jos polttimokytkimien kääntäminen muuttuu vaikeaksi, käänny valmistajan valtuuttamaan huoltoliikkeeseen korjaus- tai huoltotöitä varten.

Muu asennus tapahtuu omistajan omaalla vastuulla. Käyttö- ja asennusohjeiden vaatimusten laiminlyönnin tuloksena syntynyt vahinko ei kuuluu käsittelyyn takuuehdoin.

6 PUHDISTUS (ks. kuvia Fig 1-Fig 15 ohjeiden loppuosasta) Anna uunin jäähtyä ennen puhdistusta. Uunin puhdistuksessa ei saa käyttää syövyttäviä tai hankaavia aineita tai karheita puhdistusvälineitä. Astianpesuaineessa kostutetulla pesusienellä pyyhkiminen riittää. Voit irroittaa uunista kannattimet ja siirtää grillivastusta, puhdistuksen helpottamiseksi. Lasipinnat ja emaloidut pinnat. Käytä pintojen puhdistukseen vain tarkoituksenmukaisia puhdistusaineita älä käytä mitään klooripitoista. Luukun lasi. Hankaavat aineet ovat pintaa vahingoittavia. Naarmut lasipinnassa saattavat aiheuttaa lasin rikkoutumisen. Puhdistuksen helpottamiseksi voidaan luukun lasi poistaa kokonaan. Varo luukun kehyksen teräviä reunoja! Uunin luukun puhdistus. Luukku on puhdistuksen helpottamiseksi irrotettavissa. Aukaise luukku. Kierrä kaksi kiinnitystä luukun saranoissa auki. Irroita luukku, kuten kuvassa. Puhdistuksen jälkeen laita kaikki osat takaisin. HUOMIO: Luukun saranoiden joustimet ovat hyvin jäykkiä varo sormiasi. Luukkua puhdistaessa älä upota sitä veteen eikä nesteisiin. Uunilampun vaihtaminen (ks. kuvia Fig 16 Fig 18) Varmista, että uuni on irrotettu virtaverkosta. Kierrä auki lampun peite. Vaihda lamppu ja laita peite takaisin. Uuden lampun on kestettävä ainakin 300 C asteen kuumutta. TEKNISET TIEDOT Uunin malli HS715 Energialuokka A Energiankulutus 0,79 kwh Nettotilaa 59 Ltr KÄYTETTYJEN SÄHKÖ- JA ELEKTRONIIKKALAITTEIDEN KÄSITTELYSTÄ Käytetyt elektroniikkalaitteet on käsiteltävä Eurooppalaisdirektiivin 2002/96/EC (WEEE) mukaisesti. Tämä symboli (WEEE-direktiivin liitteen IV mukainen roskaastiasymboli) tarkoittaa sähkö- tai elektroniikkaromun erilliskeräystä EU-maissa. Älä heitä tätä laitetta tavallisen talousjätteen joukkoon. Hyödynnä tuotetta hävitettäessä maassasi käytössä olevia palautus- ja keräysjärjestelmiä. Valmistaja kiistää vastuun minkä tahansa mahdollisista vahingoista, jotka syntyvät asennus- ja käyttöohjeen noudattamatta jättämisestä. Takuu peruuntuu, jos vahingot syntyvät edellämainittujen ohjeiden ja varoitusten laiminlyönnistä.

Käytä pintojen puhdistukseen vain tarkoituksenmukaisia puhdistusaineita älä käytä mitään klooripitoista. Luukun lasi. Hankaavat aineet ovat pintaa vahingoittavia.

7 KUVAT
