Porrastietoa suunnittelijoille

Koko: px
Aloita esitys sivulta:

Download "Porrastietoa suunnittelijoille"

Transkriptio

1 Porrastietoa suunnittelijoille Ohjelma: Porrasvalmistajat ry:n esittely - puheenjohtaja Anne Juopperi, Lappiporras Oy Portaan aukon mitoitus - Anne Juopperi, Lappiporras Oy Portaiden ja kaiteiden mitoitus ja säädöstulkinnat Kari Laitinen, Hovinikkarit Oy Kierreportaan mitoitus - Paavo Hannula, Combiporras Oy Portaiden kiinnityspisteet ja asennus Ville Hautala, Monevo Oy Portaiden tekniset hyväksynnät, Lina Markelin-Rantala, VTT Expert Services Oy Keskustelua, kysymyksiä

2 Porrasvalmistajat ry Perustettu 1999 Jäsenet ovat puu- ja metalliportaita teollisesti valmistavia yrityksiä sekä porrasasennuksiin erikoistuneita yrityksiä.

3 Porrasvalmistajat ry Yhdistys pyrkii yhtenäistämään portaisiin kohdistuvia vaatimuksia, portaiden kauppaan liittyviä vakiosopimuksia sekä ylläpitämään tutkimus- ja kehityshankkeita portaita valmistavien yritysten tuotekehittelyn pohjaksi. Tavoitteena on edistää portaiden laatuvaatimuksia toimivien portaiden valmistamiseksi. Yhdistys toimii alan neuvotteluosapuolena viranomaisiin ja yhteiskunnallisiin päättäjiin. Yhdistys toimii myös kansallisen kannan muodostajana suhteessa EU:hun portaita koskevia säädöksiä laadittaessa. WWW sivuiltamme Porrasvalmistajat ry löytyy mm Tekninen tiedote, Hyvän rakentamistavan mukainen ohjeistus, Ohjeita toimitukseen, asennukseen, portaan vaatimuksiin yms. liittyen.

4 Porrassanasto Asuinhuoneeksi luokittelemattomaan tilaan on mahdollista tehdä mökkiportaat. Tällaisia tiloja ovat esim. matalat parvet. Tässä esityksessä keskitytään asuinhuoneiston portaita koskeviin määräyksiin ja ohjeistuksiin, joita usein määräyksinä tulkitaan. Kerroskorkeus lattiasta lattiaan Huonekorkeus lattiasta kattoon Reisipuu Kerroskaide Turvalista Taustalevy Vapaa kulkukorkeus Käsijohde Kaidepinna Tukipilari Askelma Porraskaide

5 Portaan mitoittaminen Mitoittamisen lähtökohtana on kerroskorkeus, jonka mukaan määräytyy askelmien määrä. Nousun tulisi olla alle 190 mm ja etenemän vähintään 250 mm kulkulinjalla. Kiertävässä portaassa etenemä 250 mm mitataan 600 mm:n etäisyydeltä askelman kapeasta päästä, kun portaan leveys on alle 1200 mm.

6 Portaan vapaa leveys Portaan vapaan leveyden tulee olla minimissään 800 mm. Portaan vapaata leveyttä ei saa kaventaa sivujohteet, käsijohteet, pilari tai muut rakenteet. Porrastilan mitoittaminen vapaan leveyden mukaan 800 mm vapaa-leveys + sivukannattimet n. 40 mm tai käsijohteet ja sormitila käsijohteelle. Jos portaaseen kaiteet, tulee huomioida lisäksi kaiteen tarvitsema tila + asennusvarat.

7 Portaan mitoittaminen Portaan leveys määräytyy materiaalivalintojen mukaan. Jos materiaalit eivät ole tiedossa porrasaukkoa mitoitettaessa, portaan leveytenä tulisi käyttää 920 mm.

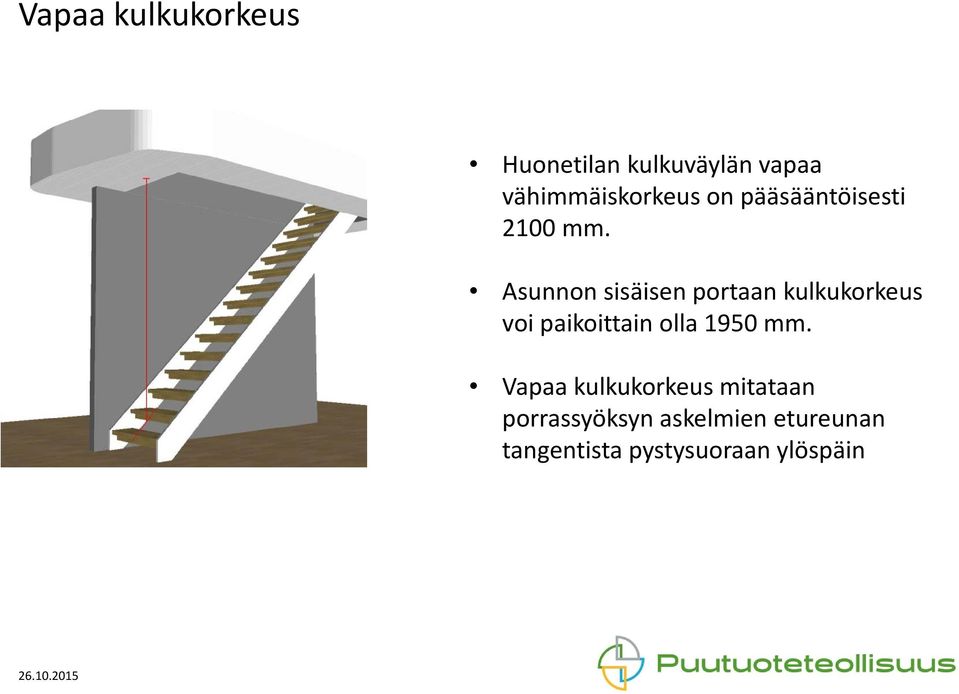

8 Vapaa kulkukorkeus Huonetilan kulkuväylän vapaa vähimmäiskorkeus on pääsääntöisesti 2100 mm. Asunnon sisäisen portaan kulkukorkeus voi paikoittain olla 1950 mm. Vapaa kulkukorkeus mitataan porrassyöksyn askelmien etureunan tangentista pystysuoraan ylöspäin

9 Esimerkkejä portaiden mitoituksesta Etenemä kulkulinjalla, tekninen tiedote olemassa Porrasvalmistajat ry Puuinfo Askelmien geometria

10 Askelmien geometria

11 V- tai Y-tasanne

12 Porrashuoneen mitoituksen tyypillisimmät virheet Porrasaukko liian pieni korkeuteen nähden Aukon jako kahteen osaan (yläosa jää liian kapeaksi, jotta porraskaide ja sormiraolle jäisi riittävästi tilaa) Porrashuoneessa olevat muut varusteet (ikkunat, ovet, lämmönjakotukit, sähkökaapit yms.) Porrashuoneen väliseinä

13 Ikkuna porrashuoneessa

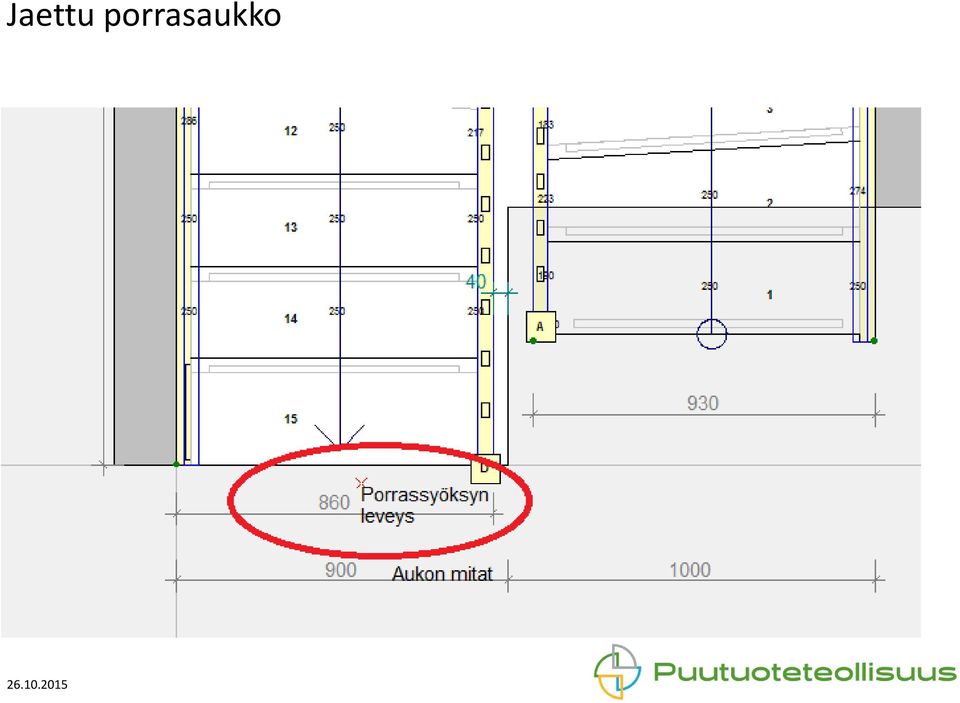

14 Jaettu porrasaukko

15 Porrashuoneen väliseinä

16 Kaiteet Kaiteen korkeus vähintään 900 mm kun kerroskorkeus on alle 3000 mm ja 1000 mm, kun kerroskorkeus suurempi kuin 3000 mm. Kaiteen suojaavan osan korkeus tulee olla 700 mm (pinnakaide tai levystä). Kaiteen käsijohde vähintään 40 mm sormirako ja seinäkäsijohde vähintään 30 mm

17 Kaiteen välipinnat Puusta, metallista tai lasista Max. väli 100 mm (huom! 60 mm askelman ja kaiteen välissä) Vaakasuuntaiset rakenteet ei sallittuja

18 Turvavarusteet Kerroskaiteet Lapsiturvalistat tai taustalevyt Turvaportti Liukuesteurat tai nauha Porrasvalot Seinäkäsijohteet

19 Muut varusteet Kaiteen pilarit/tolpat Pilarin hatut tai muut koristeet

20 Turvalliset portaat Portaiden suunnittelu (etenemä / nousu) Säännölliset mitat Sopiva nousu (ei liian korkea tai matala) Portaan malli, tasanteellinen vs. suora Kolme ylintä ja alinta askelmaa Käsijohde Valaistus (Lähde: Falls on Stairways Literature Review Report Number HSL/2005/10)

21 Kierreportaan mitoitus Asuinhuoneesta toiseen kulkua välittävä porras etenemä > 250 mm nousu < 190 mm Uloskäytävänä toimiva porras etenemä > 270 mm nousu < 180 mm

22 Huoneiston sisäinen porras

23 Parvelle johtava porras

24 Uloskäytävänä toimiva porras

25 Huoneistonsisäisten portaiden asennuksesta Asennusajankohta Portaiden asennus tapahtuu yleensä rakennushankkeen loppuvaiheessa lattiaasennuksen jälkeen. Tilaaja tekee päätöksen siitä, asennetaanko porras valmiin lattiapinnan päälle vai raakapinnalle. Lattiavalmistajan ohjeistus on tarkistettava. Portaat voidaan asentaa myös aikaisemmassa vaiheessa ennen lopullisen lattiamateriaalin asennusta (-> listoitus lattialla lepäävien rakenteiden ympäri).

26 Kasaus Porras toimitetaan työmaalle osissa kasaamattomina (useimmiten) Porrasrungot kasataan lähtökohtaisesti portaan lähtökerroksessa Portaan kasaaminen edellyttää riittävästi vapaata tilaa (porrasmallista riippuen) Esim. L-porras

27 Kasaus Kiertävissä portaissa kukin porrassyöksy kasataan erikseen ja kiinnitetään toisiinsa alhaalta alkaen

28 Portaan ja kaiteiden kiinnittäminen Porras voidaan asentaa tukitolppien varaan tai kiinnittää ympäröiviin seiniin. Seinäkiinnitys edellyttää riittävän kantavia kiinnityspisteitä (esim. pystykoolaus k400 k600 mm) tai kiviseinä. Porrasta ei voida kiinnittää teräsrankaan.

29

30 Lattian päälle asennettavat kerroskaiteet kiinnitetään lattiaan ja seinään, huomioitavaa: Lattialämmitysputket tarpeeksi etäällä aukon reunasta Riittävä kiinnityspiste (tukipuu) seinässä kaiteen päädyn kohdalla

31 Sivukiinnitteiset kerroskaiteet asennetaan välipohjan reunaan, huomioitavaa: välipohjan reunassa oltava riittävästi materiaalia (esim. 50 mm umpipuuta)

32 Joitakin asennusvaiheen ongelmakohtia Porrasta ympäröiviin seiniin sijoitettavien aukkojen ja laitteiden sijoittamisessa ei ole huomioitu portaan, seinäkäsijohteiden ja/tai kaiteiden sijoittumista: Ikkunat (reisilankku tai käsijohde kulkee ikkunan päältä) Oviaukot (reisilankku tai käsijohde kulkee oven päältä) Jakotukit (reisilankku ei mahdu) Valokytkimet (seinäkäsijohde lähtee juuri samasta korosta kuin kytkin) Valaisimet (seinäkäsijohde sijoittuu valaisimen kohdalle) Portaan alle ja sisäkehälle tulevat seinät ja muut rakenteet Suositellaan rakennettaviksi asennuksen jälkeen.

33
