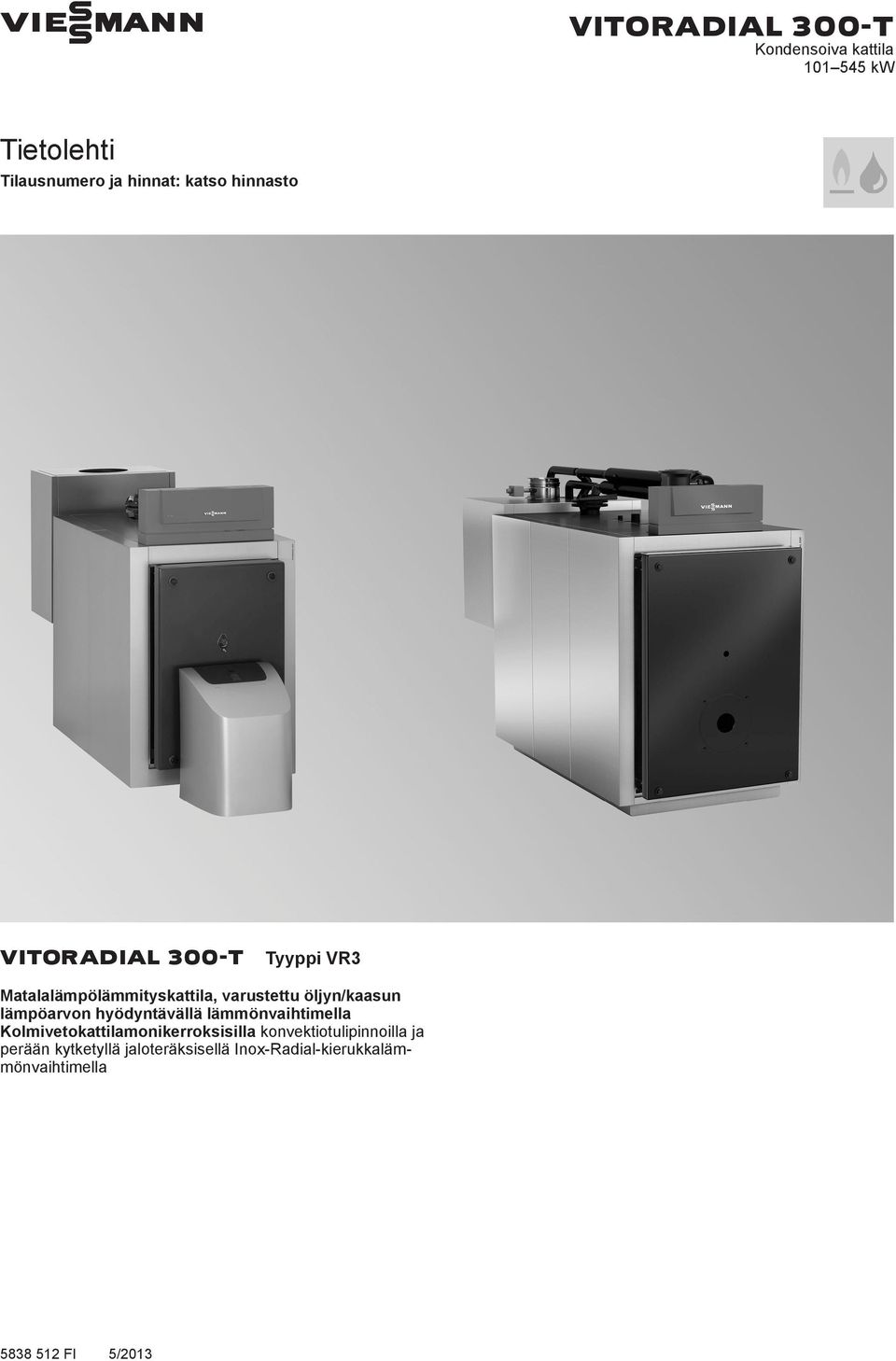

1 VIESMANN VITORADIAL 300-T Kondensoiva kattila kw Tietolehti Tilausnumero ja hinnat: katso hinnasto VITORADIAL 300-T Tyyppi VR3 Matalalämpölämmityskattila, varustettu öljyn/kaasun lämpöarvon hyödyntävällä lämmönvaihtimella Kolmivetokattilamonikerroksisilla konvektiotulipinnoilla ja perään kytketyllä jaloteräksisellä Inox-Radial-kierukkalämmönvaihtimella 5/2013

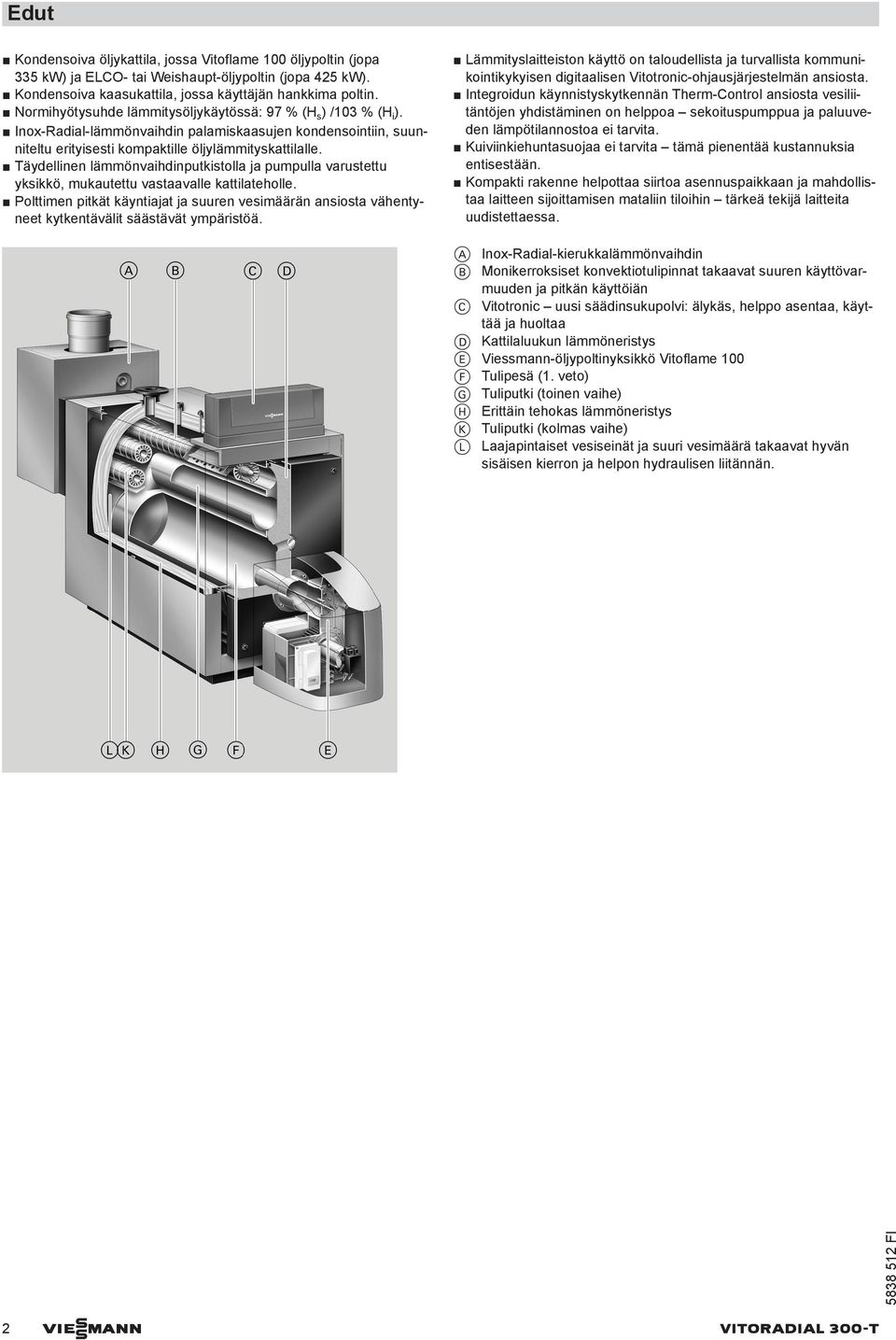

2 Edut Kondensoiva öljykattila, jossa Vitoflame 100 öljypoltin (jopa 335 kw) ja ELCO- tai Weishaupt-öljypoltin (jopa 425 kw). Kondensoiva kaasukattila, jossa käyttäjän hankkima poltin. Normihyötysuhde lämmitysöljykäytössä: 97 % (H s ) /103 % (H i ). Inox-Radial-lämmönvaihdin palamiskaasujen kondensointiin, suunniteltu erityisesti kompaktille öljylämmityskattilalle. Täydellinen lämmönvaihdinputkistolla ja pumpulla varustettu yksikkö, mukautettu vastaavalle kattilateholle. Polttimen pitkät käyntiajat ja suuren vesimäärän ansiosta vähentyneet kytkentävälit säästävät ympäristöä. Lämmityslaitteiston käyttö on taloudellista ja turvallista kommunikointikykyisen digitaalisen Vitotronic-ohjausjärjestelmän ansiosta. Integroidun käynnistyskytkennän Therm-Control ansiosta vesiliitäntöjen yhdistäminen on helppoa sekoituspumppua ja paluuveden lämpötilannostoa ei tarvita. Kuiviinkiehuntasuojaa ei tarvita tämä pienentää kustannuksia entisestään. Kompakti rakenne helpottaa siirtoa asennuspaikkaan ja mahdollistaa laitteen sijoittamisen mataliin tiloihin tärkeä tekijä laitteita uudistettaessa. A Inox-Radial-kierukkalämmönvaihdin B Monikerroksiset konvektiotulipinnat takaavat suuren käyttövarmuuden ja pitkän käyttöiän C Vitotronic uusi säädinsukupolvi: älykäs, helppo asentaa, käyttää ja huoltaa D Kattilaluukun lämmöneristys E Viessmann-öljypoltinyksikkö Vitoflame 100 F Tulipesä (1. veto) G Tuliputki (toinen vaihe) H Erittäin tehokas lämmöneristys K Tuliputki (kolmas vaihe) L Laajapintaiset vesiseinät ja suuri vesimäärä takaavat hyvän sisäisen kierron ja helpon hydraulisen liitännän. 2 VIESMANN VITORADIAL 300-T

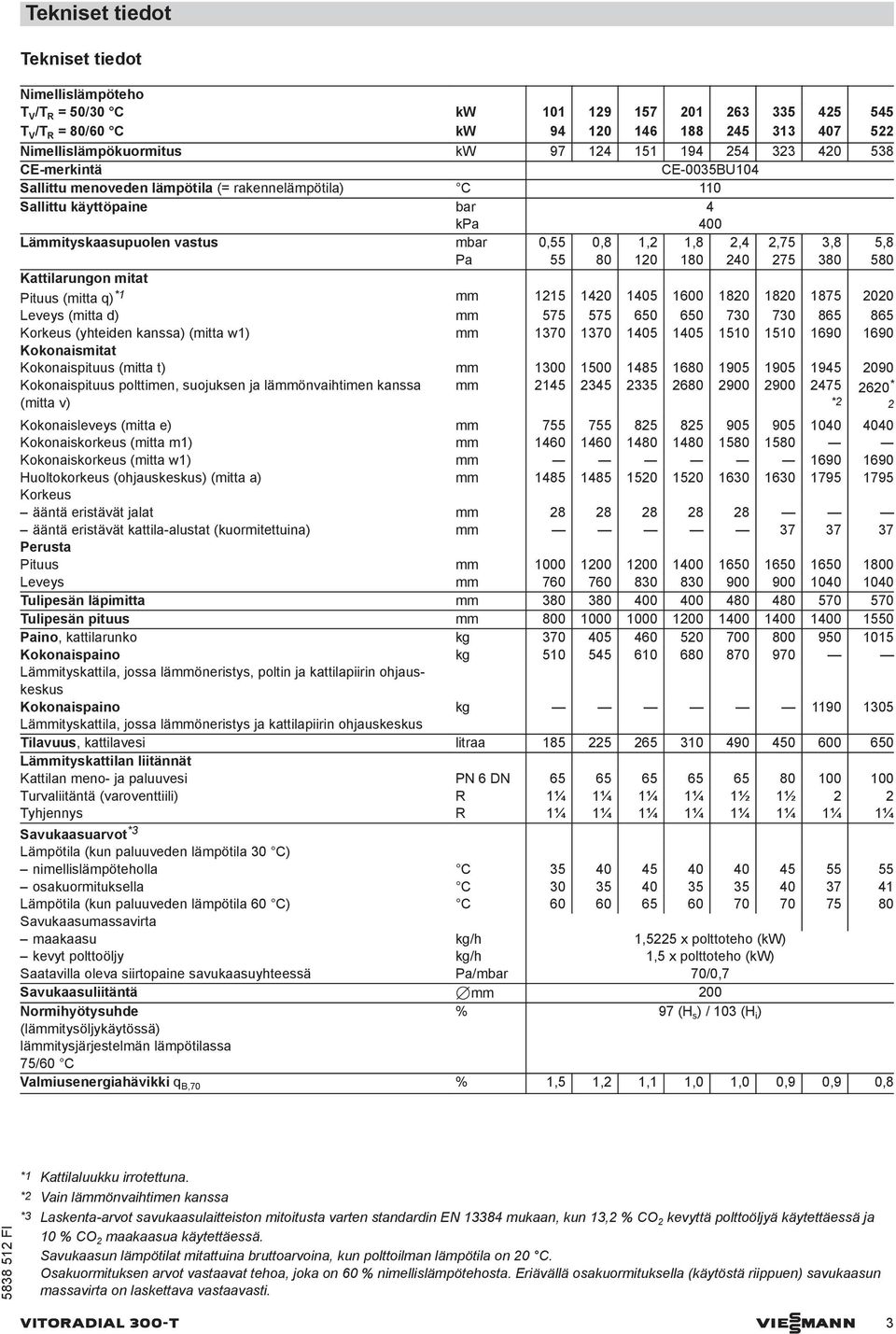

3 Tekniset tiedot Tekniset tiedot Nimellislämpöteho T V /T R = 50/30 C kw T V /T R = 80/60 C kw Nimellislämpökuormitus kw CE-merkintä CE-0035BU104 Sallittu menoveden lämpötila (= rakennelämpötila) C 110 Sallittu käyttöpaine bar 4 kpa 400 Lämmityskaasupuolen vastus mbar 0,55 0,8 1,2 1,8 2,4 2,75 3,8 5,8 Pa Kattilarungon mitat Pituus (mitta q) *1 mm Leveys (mitta d) mm Korkeus (yhteiden kanssa) (mitta w1) mm Kokonaismitat Kokonaispituus (mitta t) mm Kokonaispituus polttimen, suojuksen ja lämmönvaihtimen kanssa (mitta v) mm *2 Kokonaisleveys (mitta e) mm Kokonaiskorkeus (mitta m1) mm Kokonaiskorkeus (mitta w1) mm Huoltokorkeus (ohjauskeskus) (mitta a) mm Korkeus ääntä eristävät jalat mm ääntä eristävät kattila-alustat (kuormitettuina) mm Perusta Pituus mm Leveys mm Tulipesän läpimitta mm Tulipesän pituus mm Paino, kattilarunko kg Kokonaispaino kg Lämmityskattila, jossa lämmöneristys, poltin ja kattilapiirin ohjauskeskus Kokonaispaino kg Lämmityskattila, jossa lämmöneristys ja kattilapiirin ohjauskeskus Tilavuus, kattilavesi litraa Lämmityskattilan liitännät Kattilan meno- ja paluuvesi PN 6 DN Turvaliitäntä (varoventtiili) R 1¼ 1¼ 1¼ 1¼ 1½ 1½ 2 2 Tyhjennys R 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Savukaasuarvot *3 Lämpötila (kun paluuveden lämpötila 30 C) nimellislämpöteholla C osakuormituksella C Lämpötila (kun paluuveden lämpötila 60 C) C Savukaasumassavirta maakaasu kg/h 1,5225 x polttoteho (kw) kevyt polttoöljy kg/h 1,5 x polttoteho (kw) Saatavilla oleva siirtopaine savukaasuyhteessä Pa/mbar 70/0,7 Savukaasuliitäntä 7mm 200 Normihyötysuhde % 97 (H s ) / 103 (H i ) (lämmitysöljykäytössä) lämmitysjärjestelmän lämpötilassa 75/60 C Valmiusenergiahävikki q B,70 % 1,5 1,2 1,1 1,0 1,0 0,9 0,9 0, * 2 *1 Kattilaluukku irrotettuna. *2 Vain lämmönvaihtimen kanssa *3 Laskenta-arvot savukaasulaitteiston mitoitusta varten standardin EN mukaan, kun 13,2 % CO 2 kevyttä polttoöljyä käytettäessä ja 10 % CO 2 maakaasua käytettäessä. Savukaasun lämpötilat mitattuina bruttoarvoina, kun polttoilman lämpötila on 20 C. Osakuormituksen arvot vastaavat tehoa, joka on 60 % nimellislämpötehosta. Eriävällä osakuormituksella (käytöstä riippuen) savukaasun massavirta on laskettava vastaavasti. VITORADIAL 300-T VIESMANN 3

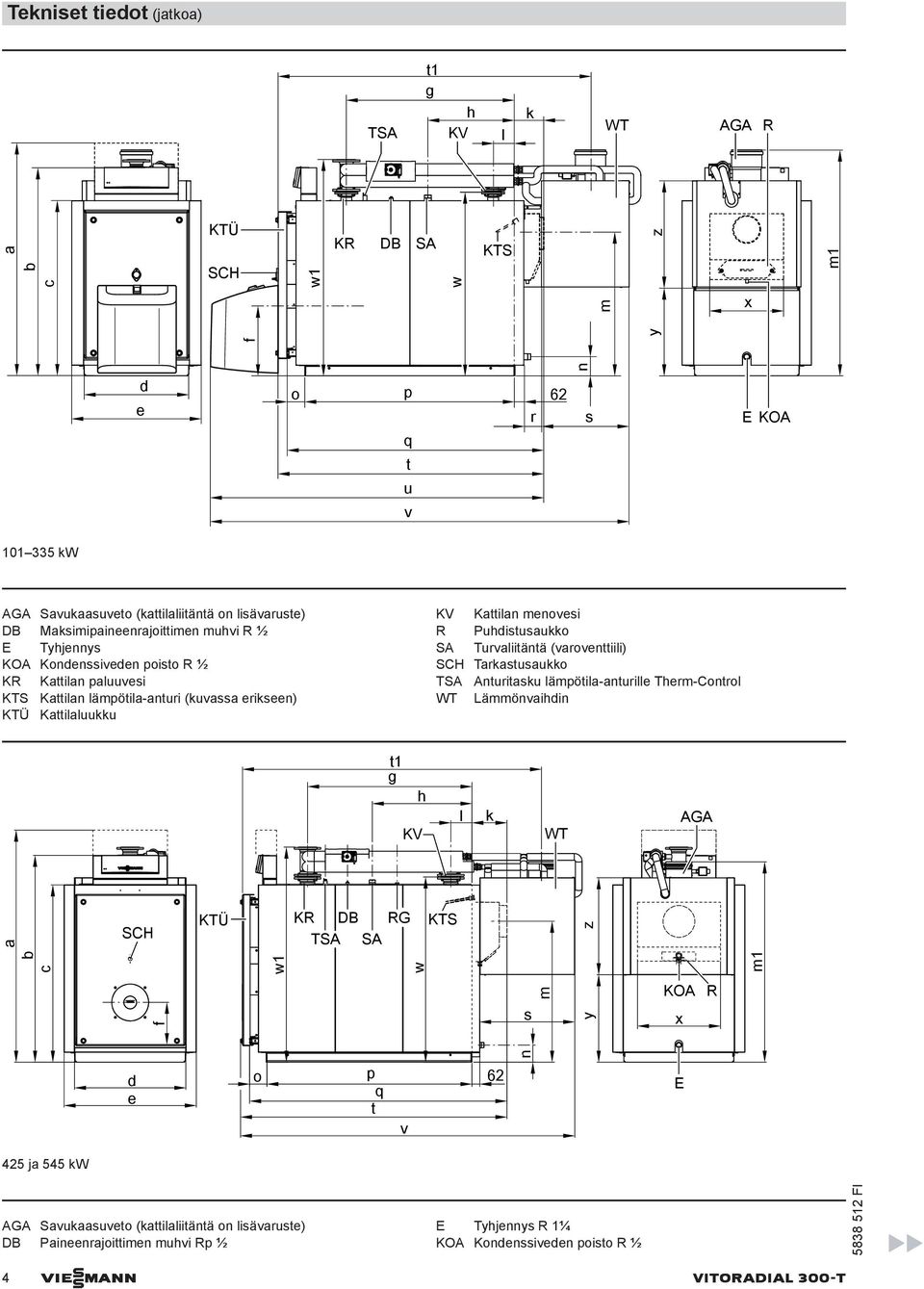

4 Tekniset tiedot (jatkoa) TSA t1 g h KV l k WT AGA R a b c KTÜ SCH f w1 KR DB SA w KTS m y z x m1 d e o p 62 q t u v r n s E KOA kw AGA Savukaasuveto (kattilaliitäntä on lisävaruste) DB Maksimipaineenrajoittimen muhvi R ½ E Tyhjennys KOA Kondenssiveden poisto R ½ KR Kattilan paluuvesi KTS Kattilan lämpötila-anturi (kuvassa erikseen) KTÜ Kattilaluukku KV Kattilan menovesi R Puhdistusaukko SA Turvaliitäntä (varoventtiili) SCH Tarkastusaukko TSA Anturitasku lämpötila-anturille Therm-Control WT Lämmönvaihdin t1 g h KV l k WT AGA a b c SCH f KTÜ KR DB RG KTS TSA SA w1 w s m y z KOA x n R m1 d e o p q t v 62 E 425 ja 545 kw AGA Savukaasuveto (kattilaliitäntä on lisävaruste) DB Paineenrajoittimen muhvi Rp ½ E Tyhjennys R 1¼ KOA Kondenssiveden poisto R ½ 4 VIESMANN VITORADIAL 300-T

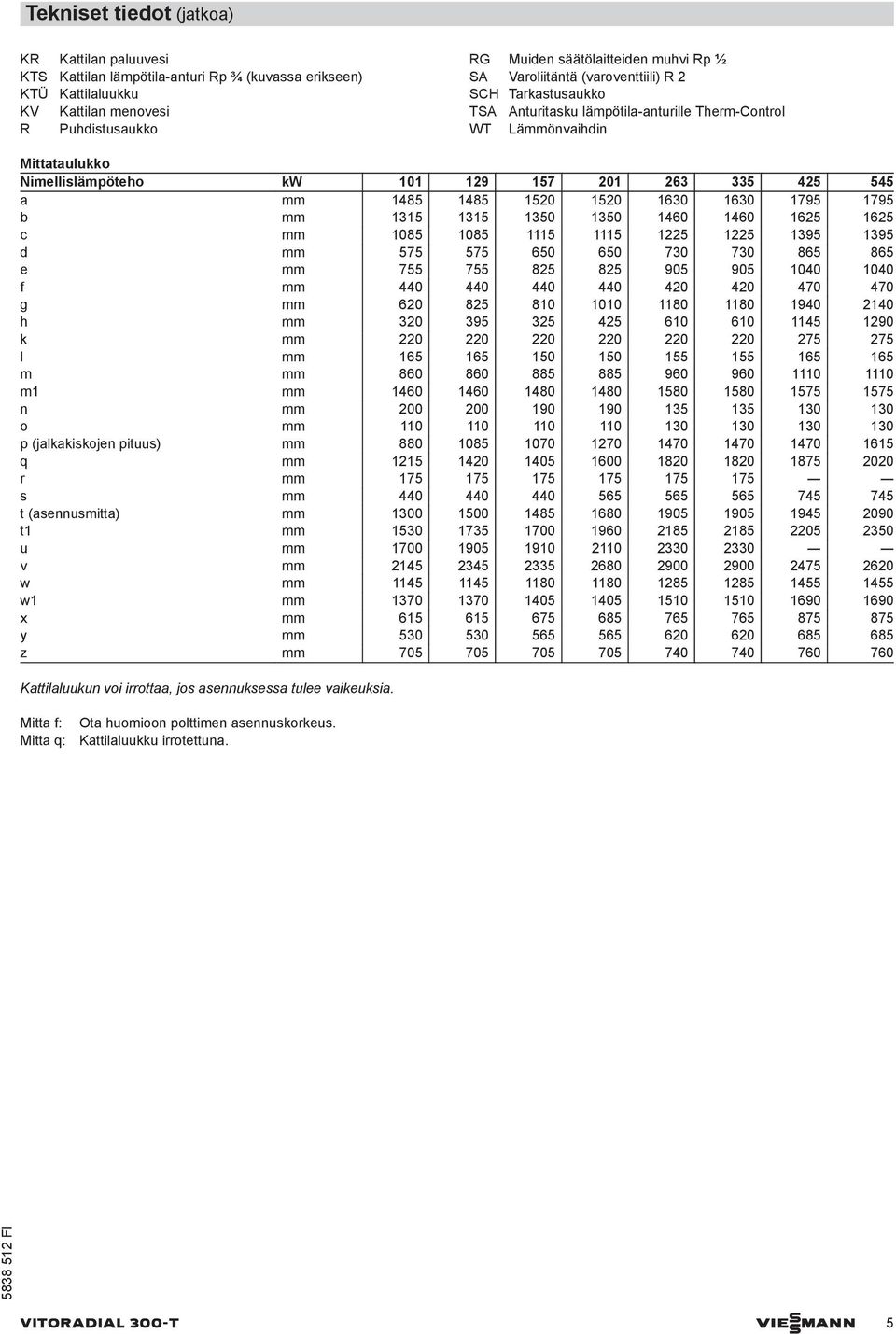

5 Tekniset tiedot (jatkoa) KR KTS KTÜ KV R Kattilan paluuvesi Kattilan lämpötila-anturi Rp ¾ (kuvassa erikseen) Kattilaluukku Kattilan menovesi Puhdistusaukko RG Muiden säätölaitteiden muhvi Rp ½ SA Varoliitäntä (varoventtiili) R 2 SCH Tarkastusaukko TSA Anturitasku lämpötila-anturille Therm-Control WT Lämmönvaihdin Mittataulukko Nimellislämpöteho kw a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm m1 mm n mm o mm p (jalkakiskojen pituus) mm q mm r mm s mm t (asennusmitta) mm t1 mm u mm v mm w mm w1 mm x mm y mm z mm Kattilaluukun voi irrottaa, jos asennuksessa tulee vaikeuksia. Mitta f: Mitta q: Ota huomioon polttimen asennuskorkeus. Kattilaluukku irrotettuna. VITORADIAL 300-T VIESMANN 5

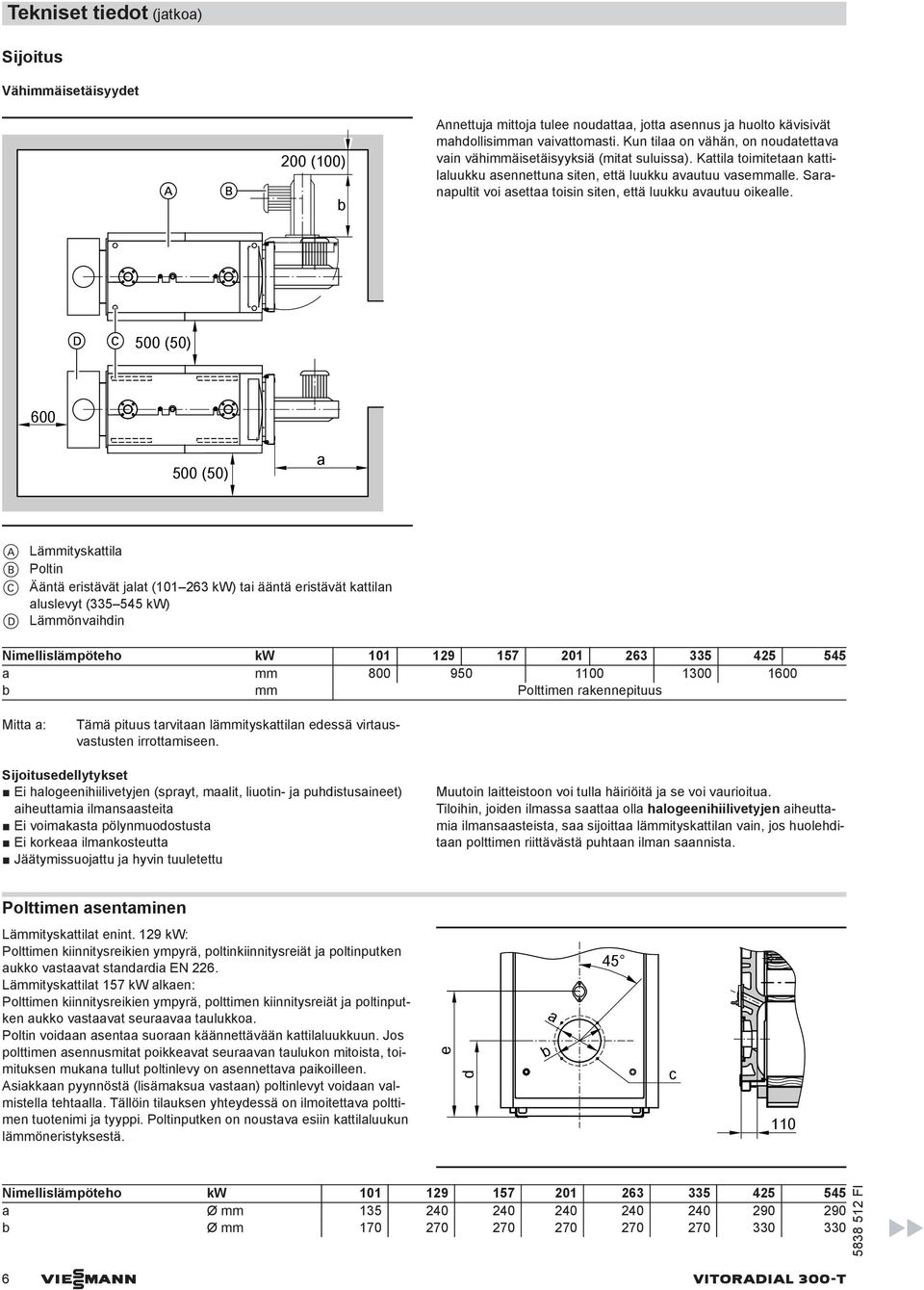

6 Tekniset tiedot (jatkoa) Sijoitus Vähimmäisetäisyydet 200 (100) b Annettuja mittoja tulee noudattaa, jotta asennus ja huolto kävisivät mahdollisimman vaivattomasti. Kun tilaa on vähän, on noudatettava vain vähimmäisetäisyyksiä (mitat suluissa). Kattila toimitetaan kattilaluukku asennettuna siten, että luukku avautuu vasemmalle. Saranapultit voi asettaa toisin siten, että luukku avautuu oikealle. 500 (50) (50) a A Lämmityskattila B Poltin C Ääntä eristävät jalat ( kw) tai ääntä eristävät kattilan aluslevyt ( kw) D Lämmönvaihdin Nimellislämpöteho kw a mm b mm Polttimen rakennepituus Mitta a: Tämä pituus tarvitaan lämmityskattilan edessä virtausvastusten irrottamiseen. Sijoitusedellytykset Ei halogeenihiilivetyjen (sprayt, maalit, liuotin- ja puhdistusaineet) aiheuttamia ilmansaasteita Ei voimakasta pölynmuodostusta Ei korkeaa ilmankosteutta Jäätymissuojattu ja hyvin tuuletettu Muutoin laitteistoon voi tulla häiriöitä ja se voi vaurioitua. Tiloihin, joiden ilmassa saattaa olla halogeenihiilivetyjen aiheuttamia ilmansaasteista, saa sijoittaa lämmityskattilan vain, jos huolehditaan polttimen riittävästä puhtaan ilman saannista. Polttimen asentaminen Lämmityskattilat enint. 129 kw: Polttimen kiinnitysreikien ympyrä, poltinkiinnitysreiät ja poltinputken aukko vastaavat standardia EN 226. Lämmityskattilat 157 kw alkaen: Polttimen kiinnitysreikien ympyrä, polttimen kiinnitysreiät ja poltinputken aukko vastaavat seuraavaa taulukkoa. Poltin voidaan asentaa suoraan käännettävään kattilaluukkuun. Jos polttimen asennusmitat poikkeavat seuraavan taulukon mitoista, toimituksen mukana tullut poltinlevy on asennettava paikoilleen. Asiakkaan pyynnöstä (lisämaksua vastaan) poltinlevyt voidaan valmistella tehtaalla. Tällöin tilauksen yhteydessä on ilmoitettava polttimen tuotenimi ja tyyppi. Poltinputken on noustava esiin kattilaluukun lämmöneristyksestä. e d b a 45 c 110 Nimellislämpöteho kw a Ø mm b Ø mm VIESMANN VITORADIAL 300-T

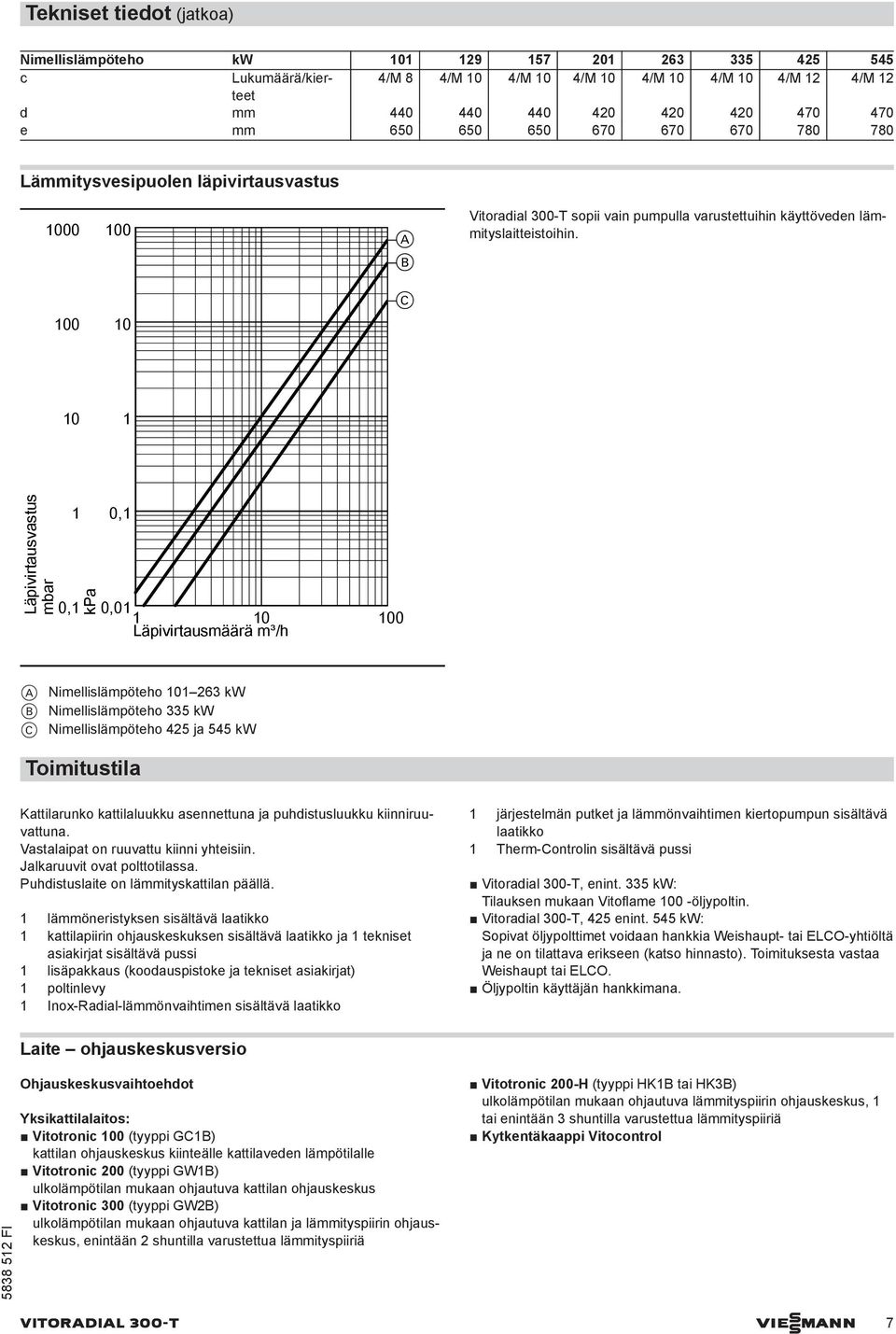

7 Tekniset tiedot (jatkoa) Nimellislämpöteho kw c Lukumäärä/kierteet 4/M 8 4/M 10 4/M 10 4/M 10 4/M 10 4/M 10 4/M 12 4/M 12 d mm e mm Lämmitysvesipuolen läpivirtausvastus A B Vitoradial 300-T sopii vain pumpulla varustettuihin käyttöveden lämmityslaitteistoihin. C Läpivirtausvastus mbar 1 0,1 kpa 0,1 0, Läpivirtausmäärä m³/h A Nimellislämpöteho kw B Nimellislämpöteho 335 kw C Nimellislämpöteho 425 ja 545 kw Toimitustila Kattilarunko kattilaluukku asennettuna ja puhdistusluukku kiinniruuvattuna. Vastalaipat on ruuvattu kiinni yhteisiin. Jalkaruuvit ovat polttotilassa. Puhdistuslaite on lämmityskattilan päällä. 1 lämmöneristyksen sisältävä laatikko 1 kattilapiirin ohjauskeskuksen sisältävä laatikko ja 1 tekniset asiakirjat sisältävä pussi 1 lisäpakkaus (koodauspistoke ja tekniset asiakirjat) 1 poltinlevy 1 Inox-Radial-lämmönvaihtimen sisältävä laatikko 1 järjestelmän putket ja lämmönvaihtimen kiertopumpun sisältävä laatikko 1 Therm-Controlin sisältävä pussi Vitoradial 300-T, enint. 335 kw: Tilauksen mukaan Vitoflame 100 -öljypoltin. Vitoradial 300-T, 425 enint. 545 kw: Sopivat öljypolttimet voidaan hankkia Weishaupt- tai ELCO-yhtiöltä ja ne on tilattava erikseen (katso hinnasto). Toimituksesta vastaa Weishaupt tai ELCO. Öljypoltin käyttäjän hankkimana. Laite ohjauskeskusversio Ohjauskeskusvaihtoehdot Yksikattilalaitos: Vitotronic 100 (tyyppi GC1B) kattilan ohjauskeskus kiinteälle kattilaveden lämpötilalle Vitotronic 200 (tyyppi GW1B) ulkolämpötilan mukaan ohjautuva kattilan ohjauskeskus Vitotronic 300 (tyyppi GW2B) ulkolämpötilan mukaan ohjautuva kattilan ja lämmityspiirin ohjauskeskus, enintään 2 shuntilla varustettua lämmityspiiriä Vitotronic 200-H (tyyppi HK1B tai HK3B) ulkolämpötilan mukaan ohjautuva lämmityspiirin ohjauskeskus, 1 tai enintään 3 shuntilla varustettua lämmityspiiriä Kytkentäkaappi Vitocontrol VITORADIAL 300-T VIESMANN 7

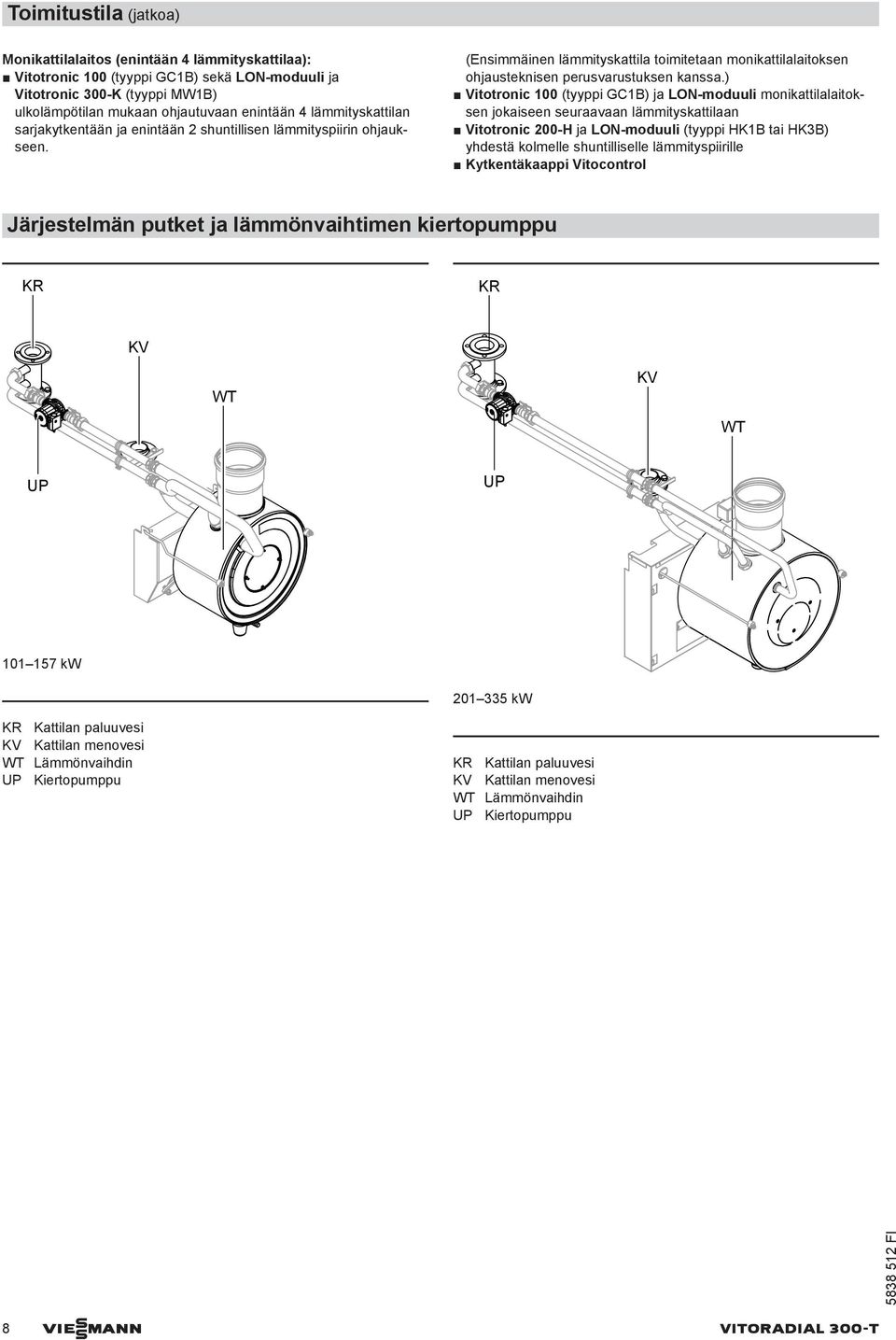

8 Toimitustila (jatkoa) Monikattilalaitos (enintään 4 lämmityskattilaa): Vitotronic 100 (tyyppi GC1B) sekä LON-moduuli ja Vitotronic 300-K (tyyppi MW1B) ulkolämpötilan mukaan ohjautuvaan enintään 4 lämmityskattilan sarjakytkentään ja enintään 2 shuntillisen lämmityspiirin ohjaukseen. (Ensimmäinen lämmityskattila toimitetaan monikattilalaitoksen ohjausteknisen perusvarustuksen kanssa.) Vitotronic 100 (tyyppi GC1B) ja LON-moduuli monikattilalaitoksen jokaiseen seuraavaan lämmityskattilaan Vitotronic 200-H ja LON-moduuli (tyyppi HK1B tai HK3B) yhdestä kolmelle shuntilliselle lämmityspiirille Kytkentäkaappi Vitocontrol Järjestelmän putket ja lämmönvaihtimen kiertopumppu KR KR KV WT KV WT UP UP kw kw KR Kattilan paluuvesi KV Kattilan menovesi WT Lämmönvaihdin UP Kiertopumppu KR Kattilan paluuvesi KV Kattilan menovesi WT Lämmönvaihdin UP Kiertopumppu 8 VIESMANN VITORADIAL 300-T

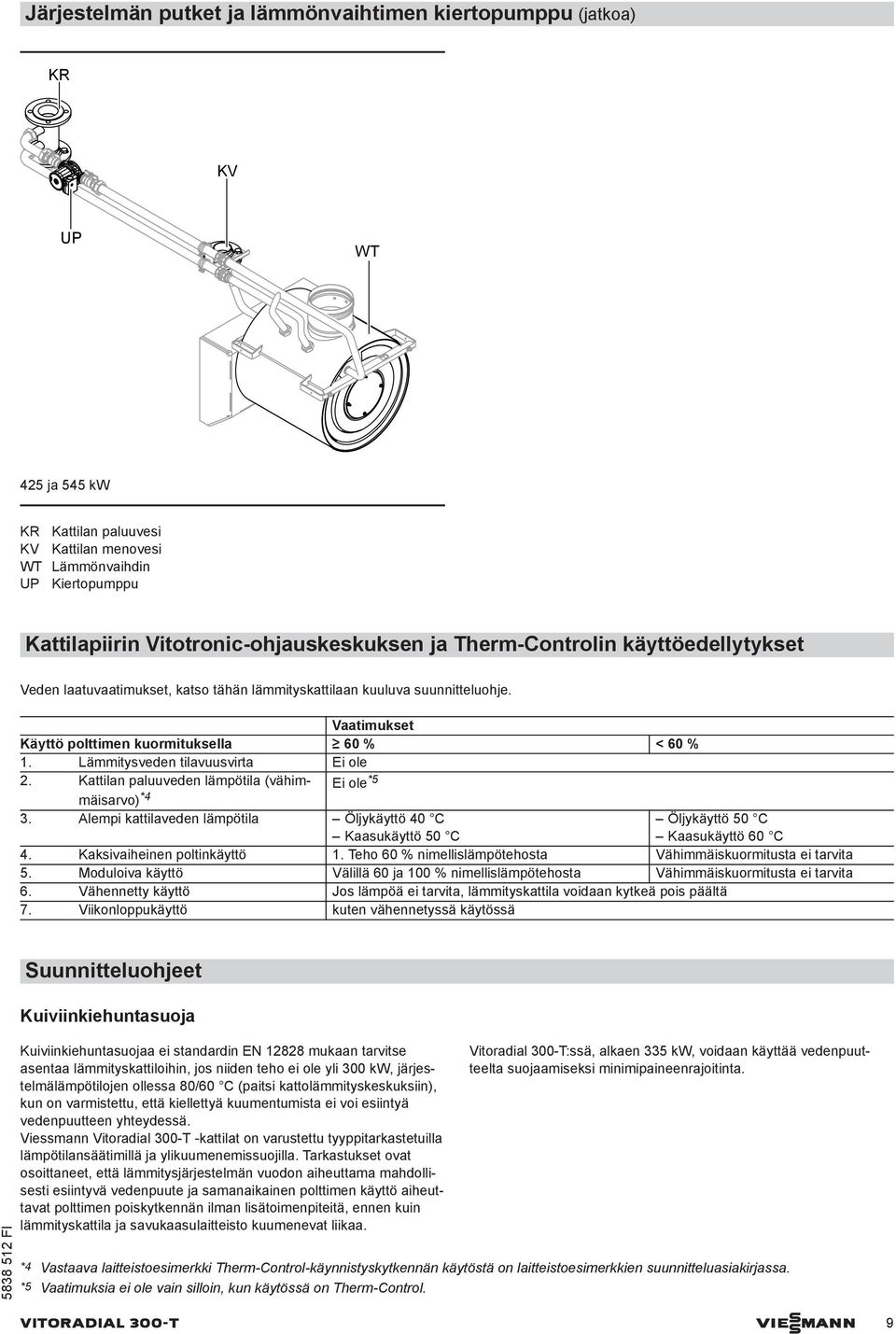

9 Järjestelmän putket ja lämmönvaihtimen kiertopumppu (jatkoa) KR KV UP WT 425 ja 545 kw KR Kattilan paluuvesi KV Kattilan menovesi WT Lämmönvaihdin UP Kiertopumppu Kattilapiirin Vitotronic-ohjauskeskuksen ja Therm-Controlin käyttöedellytykset Veden laatuvaatimukset, katso tähän lämmityskattilaan kuuluva suunnitteluohje. Vaatimukset Käyttö polttimen kuormituksella 60 % < 60 % 1. Lämmitysveden tilavuusvirta Ei ole 2. Kattilan paluuveden lämpötila (vähimmäisarvo) Ei ole *5 *4 3. Alempi kattilaveden lämpötila Öljykäyttö 40 C Öljykäyttö 50 C Kaasukäyttö 50 C Kaasukäyttö 60 C 4. Kaksivaiheinen poltinkäyttö 1. Teho 60 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 5. Moduloiva käyttö Välillä 60 ja 100 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 6. Vähennetty käyttö Jos lämpöä ei tarvita, lämmityskattila voidaan kytkeä pois päältä 7. Viikonloppukäyttö kuten vähennetyssä käytössä Suunnitteluohjeet Kuiviinkiehuntasuoja Kuiviinkiehuntasuojaa ei standardin EN mukaan tarvitse asentaa lämmityskattiloihin, jos niiden teho ei ole yli 300 kw, järjestelmälämpötilojen ollessa 80/60 C (paitsi kattolämmityskeskuksiin), kun on varmistettu, että kiellettyä kuumentumista ei voi esiintyä vedenpuutteen yhteydessä. Viessmann Vitoradial 300-T -kattilat on varustettu tyyppitarkastetuilla lämpötilansäätimillä ja ylikuumenemissuojilla. Tarkastukset ovat osoittaneet, että lämmitysjärjestelmän vuodon aiheuttama mahdollisesti esiintyvä vedenpuute ja samanaikainen polttimen käyttö aiheuttavat polttimen poiskytkennän ilman lisätoimenpiteitä, ennen kuin lämmityskattila ja savukaasulaitteisto kuumenevat liikaa. Vitoradial 300-T:ssä, alkaen 335 kw, voidaan käyttää vedenpuutteelta suojaamiseksi minimipaineenrajoitinta. *4 Vastaava laitteistoesimerkki Therm-Control-käynnistyskytkennän käytöstä on laitteistoesimerkkien suunnitteluasiakirjassa. *5 Vaatimuksia ei ole vain silloin, kun käytössä on Therm-Control. VITORADIAL 300-T VIESMANN 9

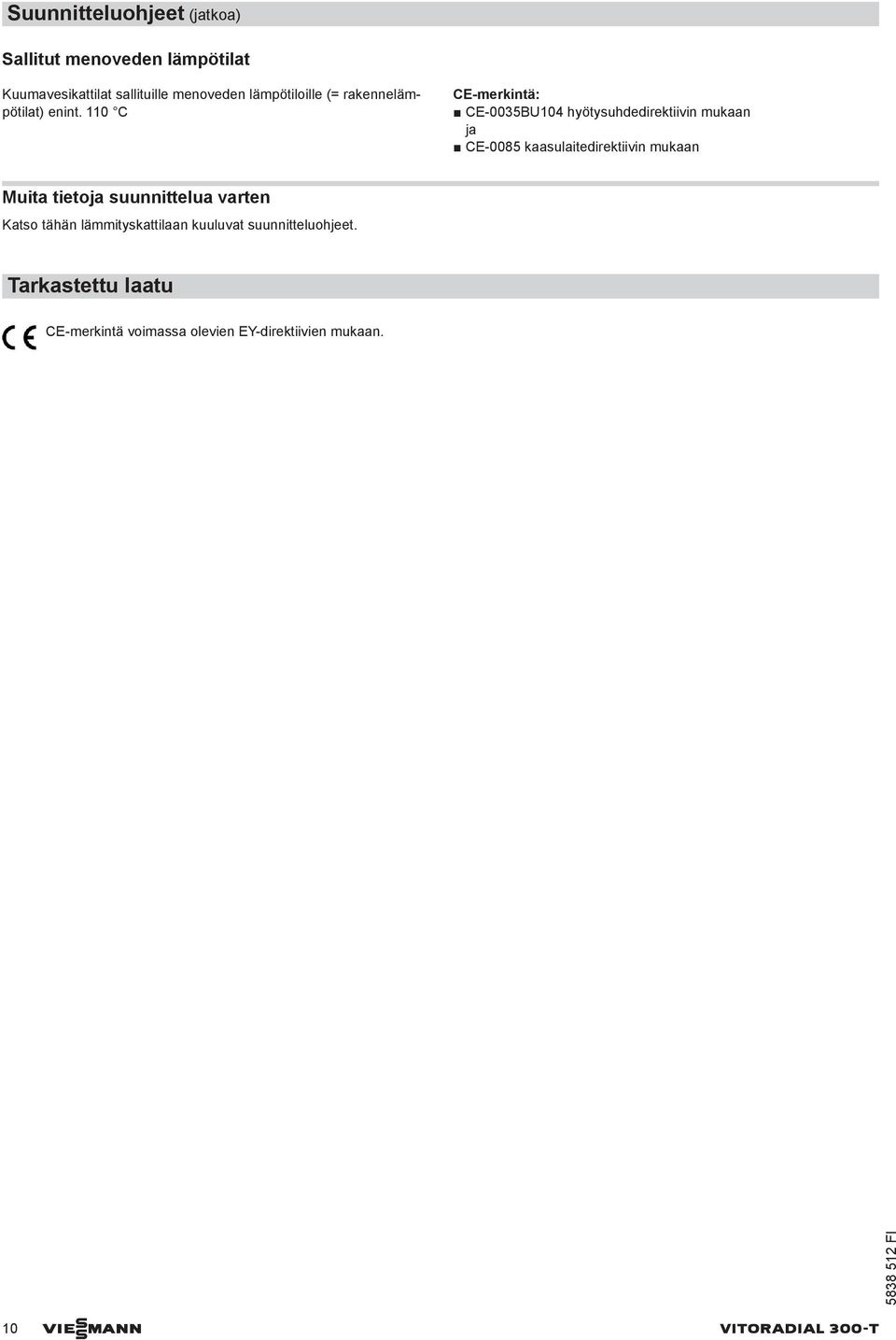

10 Suunnitteluohjeet (jatkoa) Sallitut menoveden lämpötilat Kuumavesikattilat sallituille menoveden lämpötiloille (= rakennelämpötilat) enint. 110 C CE-merkintä: CE-0035BU104 hyötysuhdedirektiivin mukaan ja CE-0085 kaasulaitedirektiivin mukaan Muita tietoja suunnittelua varten Katso tähän lämmityskattilaan kuuluvat suunnitteluohjeet. Tarkastettu laatu CE-merkintä voimassa olevien EY-direktiivien mukaan. 10 VIESMANN VITORADIAL 300-T

11 VITORADIAL 300-T VIESMANN 11

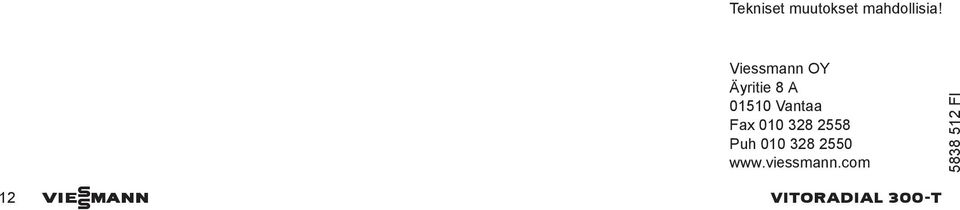

12 Tekniset muutokset mahdollisia! Viessmann OY Äyritie 8 A Vantaa Fax Puh VIESMANN VITORADIAL 300-T
