VIESMANN. VITOCELL 340-M/360-M Lämmitysveden puskurivaraaja, jossa käyttöveden lämmitys Tilavuus 750 ja 950 litraa. Tietolehti

Transkriptio

1 VIESMANN VITOCELL 340-M/360-M Lämmitysveden puskurivaraaja, jossa käyttöveden lämmitys Tilavuus 750 ja 950 litraa Tietolehti Tilausnumerot ja hinnat: Katso hinnasto VITOCELL 340-M Tyyppi SVKA Multivalentti lämmitysveden puskurivaraaja integroidulla käyttöveden lämmityksellä, sisäänrakennetulla kuumennuskierukalla aurinkokeräinliitäntään ja valinnaisesti asennettavissa olevaan Solar-Divicon-laitteeseen VITOCELL 360-M Tyyppi SVSA Multivalentti lämmitysveden puskurivaraajakerrosvarausjärjestelmällä, integroidulla käyttöveden lämmityksellä, sisäänrakennetulla kuumennuskierukalla aurinkokeräinliitäntään ja valinnaisesti asennettavissa olevaan Solar- Divicon-laitteeseen 5/2015

2 Tuotetiedot Vitocell 340-M ja Vitocell 360-M Useampien lämmöntuottajien liitäntä ja hygieeninen suuren käyttövesimäärän lämmitys tilaa säästävästi yhdessä yhdistelmävaraajassa Edut yhdellä silmäyksellä Vitocell 340-M/360-M lämmitysveden puskurivaraajan ja varaajavedenlämmittimen yhdistelmä. Lämmityslaitteistoihin, joissa on useita lämmöntuottajia. Soveltuu erityisesti yhdessä VIESSMANN-aurinkolämmitysjärjestelmien kanssa käyttöveden lämmitykseen ja lämmityksen tueksi. Eri korkeuksilla olevien liitäntöjen ansiosta on erilaisten lämmöntuottajien, esim. kiinteän polttoaineen kattilan käyttö mahdollista. Lämpötilakerroksiin ei vaikuteta. Vähäinen tilan ja asennustöiden tarve käyttövesi- ja puskurivaraaja samassa laitteessa. Runsasseoksisesta ruostumattomasta teräksestä valmistettuun varaajasäiliöön integroitu käyttöveden aaltoputki on elastinen ja jännitteetön. Aurinkoenergia voidaan optimaalisesti hyödyntää kohdistetun jäähdytyksen ansiosta alaosassa olevan käyttöveden aaltoputken suuren lämmönvaihdinpinnan kautta. Vitocell 360-M: Kerrosvarausjärjestelmä huolehtii aurinkoenergian lämpötilan kerrostumisesta, jonka ansiosta aurinkoenergian lämmittämä vesi on nopeasti käytettävissä. Liitäntäsarja Solar-Divicon-laitteella Vitocell-asennusta varten saatavana lisätarvikkeena. Vitocell 340-M (tyyppi SVKA) multivalentti lämmitysveden puskurivaraaja, integroidulla käyttöveden lämmityksellä A Lämmitysmenovesi 1/ilmanpoisto B Lämmin käyttövesi/kierto C Käyttöveden aaltoputki ruostumatonta terästä D Lämmitysmenovesi 2/lämmityspaluuvesi 1 E Sähkövastus EHE F Lämmityspaluuvesi 2 H Lämmityspaluuvesi 3 K Kylmä vesi L Tyhjennys M Lämmityspaluuvesi/tyhjennys aurinkolämmitysjärjestelmä N Lämmitysmenovesi/ilmanpoisto aurinkolämmitysjärjestelmä 2 VIESMANN VITOCELL 340-M/360-M

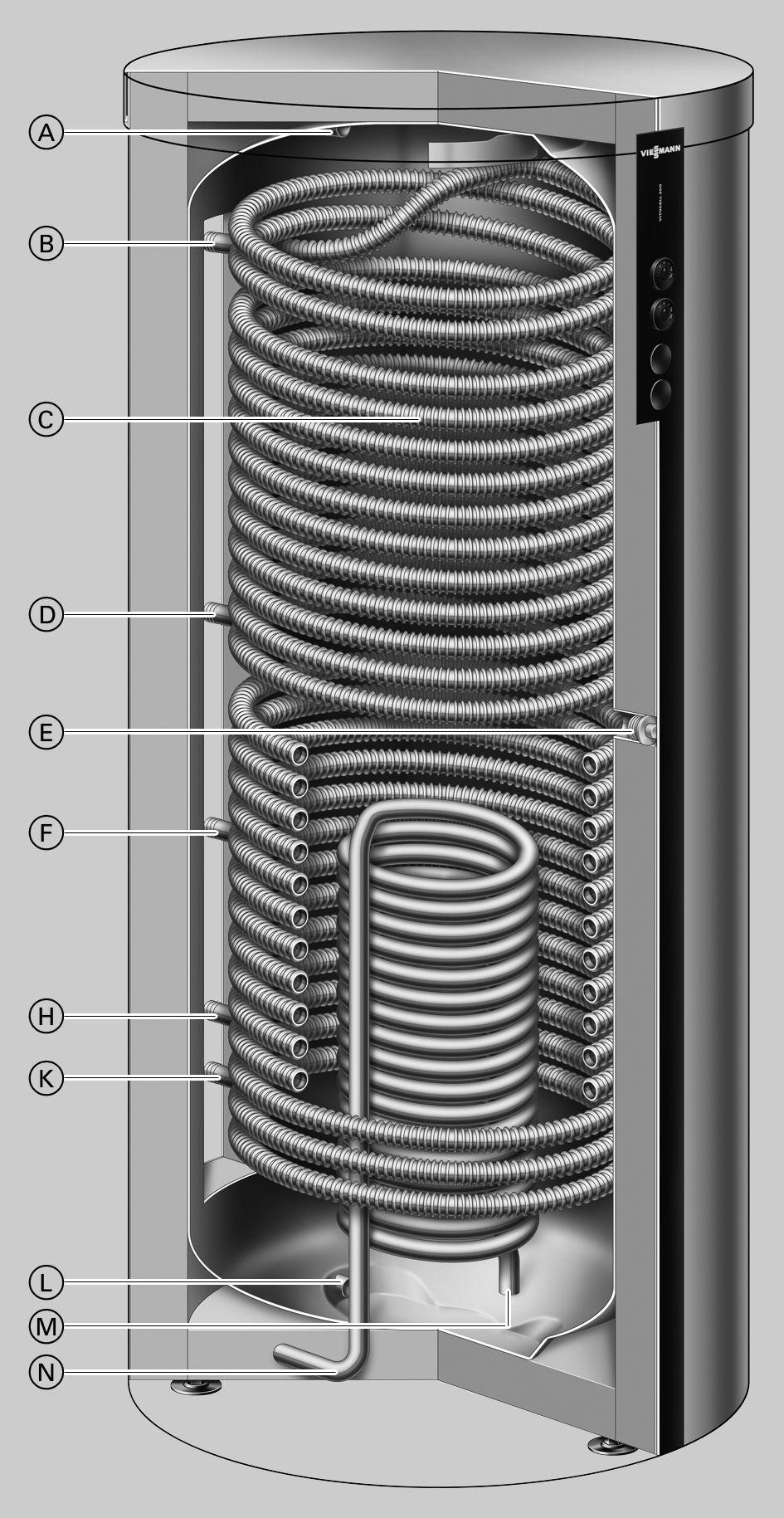

3 Edut yhdellä silmäyksellä (jatkoa) C Käyttöveden aaltoputki ruostumatonta terästä D Lämmitysmenovesi 2/lämmityspaluuvesi 1 E Sähkövastus EHE F Lämmityspaluuvesi 2 G Kerrosvarauslaitteisto H Lämmityspaluuvesi 3 K Kylmä vesi L Tyhjennys M Lämmityspaluuvesi/tyhjennys aurinkolämmitysjärjestelmä N Lämmitysmenovesi/ilmanpoisto aurinkolämmitysjärjestelmä Vitocell 360-M (tyyppi SVSA) multivalentti lämmitysveden puskurivaraaja kerrosvarauslaitteistolla ja integroidulla käyttöveden lämmityksellä A Lämmitysmenovesi 1/ilmanpoisto B Lämmin käyttövesi/kierto VITOCELL 340-M/360-M VIESMANN 3

4 Tekniset tiedot Lämmitysveden varaukseen ja käyttöveden lämmitykseen yhdessä aurinkokeräimien, lämpöpumppujen ja kiinteän polttoaineen kattiloiden kanssa. Soveltuu seuraaviin laitteistoihin: Käyttöveden lämpötila enint. 95 C Lämmitysmenoveden lämpötila enint. 110 C Aurinkolämmön menovirtauslämpötila enint.140 Lämmitysvesipuolen käyttöpaine enint. 3 bar (0,3 MPa) Aurinkolämpöpuolen käyttöpaine enint. 10 bar (1,0 MPa) Käyttövesipuolen käyttöpaine enint. 10 bar (1,0 MPa) Käyttöveden kokonaiskovuuden ollessa korkeintaan 20 dh (3,6 mol/m 3 ). Tyyppi SVKA/SVSA SVKA/SVSA Varaajatilavuus l Lämmitysveden tilavuus l Kylmän käyttöveden tilavuus l Aurinkolämmönvaihtimen tilavuus l DIN-rekisterinumero Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Mitat Pituus (7) lämmöneristyksen kanssa a mm ilman lämmöneristystä o mm Leveys b mm Korkeus lämmöneristyksen kanssa c mm ilman lämmöneristystä mm Kallistusmitta ilman lämmöneristystä ja jalkoja mm Paino Vitocell 340-M lämmöneristyksen kanssa kg ilman lämmöneristystä kg Paino Vitocell 360-M lämmöneristyksen kanssa kg ilman lämmöneristystä kg Liitännät (ulkokierre) Lämmitysmenovesi ja -paluuvesi R 1¼ 1¼ Kylmä ja lämmin käyttövesi R 1 1 Lämmitysmenovesi ja -paluuvesi (aurinkolämpö) G 1 1 Tyhjennys R 1¼ 1¼ Aurinkolämmönvaihdin Lämmityspinta-ala m 2 1,8 2,1 Käyttöveden lämmönvaihdin Lämmityspinta-ala m 2 6,7 6,7 Valmiuslämmitysenergia kwh/24 h 3,0 3,2 EN mukaan: 2006 Q ST kun 45 K lämpötilaero Tilavuus-valmiusosa V aux l Tilavuus-aurinkolämpöosa V sol l VIESMANN VITOCELL 340-M/360-M

5 Vitocell 340-M, tyyppi SVKA TH TH k g l i Tekniset tiedot (jatkoa) HV1/EL WW/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o m HR2 SPR3/TH HR3 KW f e d a n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Tyhjennys EL Ilmanpoisto EL s Aurinkolämmönvaihtimen ilmanpoisto ELH Sähkövastus (muhvi Rp 1½) HR Lämmityspaluuvesi HR s Aurinkolämmitysjärjestelmän lämmityspaluuvesi HV Lämmitysmenovesi Yhteydessä laitteeseen Vitotronic 200-H HR3 ja E liitetään ensiöpiiriin (lämmönlähde höyrystimelle). HV s Aurinkolämmitysjärjestelmän lämmitysmenovesi KW Kylmä vesi TH Lämpömittarianturin tai ylimääräisen anturin kiinnitys SPR Lämpötila-anturi tai lämpötilasäädin WW Lämmin vesi Z Kierto (ruuvattava kiertopiiri, lisävaruste) Mittataulukko Varaajatilavuus l Pituus (7) a mm Leveys b mm Korkeus c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Pituus ilman lämmöneristystä o mm VITOCELL 340-M/360-M VIESMANN 5

6 l i Tekniset tiedot (jatkoa) Vitocell 360-M, tyyppi SVSA TH HV1/EL WW/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o HR2 e d HVs/ELs n n g m SPR3/TH HR3 KW f a E h k HRs TH HVs/HRs/ELs ELH SPR1-3 E EL EL s ELH HR HR s Tyhjennys Ilmanpoisto Aurinkolämmönvaihtimen ilmanpoisto Sähkövastus (muhvi Rp 1½) Lämmityspaluuvesi Aurinkolämmitysjärjestelmän lämmityspaluuvesi HV Lämmitysmenovesi HV s Aurinkolämmitysjärjestelmän lämmitysmenovesi KW Kylmä vesi TH Lämpömittarianturin tai ylimääräisen anturin kiinnitys SPR Lämpötila-anturi tai lämpötilasäädin WW Lämmin vesi Z Kierto (ruuvattava kiertopiiri, lisävaruste) Yhteydessä laitteeseen Vitotronic 200-H HR3 ja E liitetään ensiöpiiriin (lämmönlähde höyrystimelle). Mittataulukko Varaajatilavuus l Pituus (7) a mm Leveys b mm Korkeus c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Pituus ilman lämmöneristystä o mm Jatkuva teho Jatkuva teho kw Kun käyttövesi lämmitetään arvosta 10 arvoon 45 C ja lämmitysveden menolämpötila on l/h C alla esitetyllä lämmitysveden tilavuusvirralla (mitattuna HV 1 /HR 1 :n kautta) Lämmitysveden tilavuusvirta mainituille jatkuville tehoille l/h Jatkuva teho kw Kun käyttövesi lämmitetään arvosta 10 arvoon 60 ja lämmitysveden menolämpötila on l/h C alla esitetyllä lämmitysveden tilavuusvirralla (mitattuna HV 1 /HR 1 :n kautta) Lämmitysveden tilavuusvirta mainituille jatkuville tehoille l/h Jatkuvaa tehoa koskeva ohje Suunniteltaessa mainittua tai määritettyä jatkuvaa tehoa on otettava huomioon vastaava kiertopumppu. Mainittu jatkuva teho saavutetaan vain, kun lämmityskattilan nimellislämpöteho on jatkuva teho. 6 VIESMANN VITOCELL 340-M/360-M

7 Tekniset tiedot (jatkoa) Tehon tunnusluku N L DIN 4708 mukaisesti. Varaajan varauslämpötila T sp = kylmän veden sisäänvirtauslämpötila + 50 K +5 K/-0 K ja 70 C lämmitysveden menolämpötila. Tehon tunnusluku N L riippuen lämmityskattilasta saadusta lämpötehosta (Q D ) Varaajatilavuus l Q D kw N L -luku 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Tehon tunnuslukua koskeva ohje Tehon tunnusluku N L muuttuu varaajan varauslämpötilan T sp myötä. Ohjearvot T sp = 60 C 1,0 N L T sp = 55 0,75 N L T sp = 50 0,55 N L T sp = 45 0,3 N L Hetkellinen teho (10 minuutin aikana) Suhteessa tehon tunnuslukuun N L. Käyttöveden lämmitys arvosta 10 arvoon 45 C ja 70 C lämmitysveden menolämpötila. Hetkellinen teho (l/10 min) riippuen lämmityskattilasta saadusta lämpötehosta (Q D ) Varaajatilavuus l Q D kw Hetkellinen teho Otetun veden maksimimäärä (10 minuutin aikana) Suhteessa tehon tunnuslukuun N L. Jälkilämmityksellä. Käyttöveden lämmitys arvosta 10 arvoon 45 C ja 70 C lämmitysveden menolämpötila. Otetun veden maksimimäärä (l/min) riippuen lämmityskattilasta saadusta lämpötehosta (Q D ) Varaajatilavuus l Q D kw Otetun veden maksimimäärä 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 Otettavissa oleva vesimäärä Varaajan sisältö lämmitetty arvoon 60 C. Ilman jälkilämmitystä. Otettu määrä l/min Otettavissa oleva vesimäärä vesi t = 45 C (sekoituslämpötila) 750 l l VITOCELL 340-M/360-M VIESMANN 7

8 Tekniset tiedot (jatkoa) Läpivirtausvastukset ,0 8,0 6,0 5,0 4,0 3, , , ,0 50, , , ,0 Läpivirtausvastus mbar ,8 0,6 0,5 0,4 0,3 kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0, Lämmitysveden tilavuusvirta l/h Lämmitysvesipuolen läpivirtausvastus Painehäviö mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, B A 2000 Aurinkolämmitysjärjestelmän väliain l/h Aurinkolämpöpuolen läpivirtausvastus A Varaajan tilavuus 750 l B Varaajan tilavuus 950 l 8 VIESMANN VITOCELL 340-M/360-M

9 Tekniset tiedot (jatkoa) ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Painehäviö mbar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Käyttöveden tilavuusvirta l/h 2000 Käyttövesipuolen läpivirtausvastus 750/950 l Toimitustila Vitocell 340-M, tyyppi SVKA ja Vitocell 360-M, tyyppi SVSA Tilavuudet 750 ja 950 l: Multivalentti teräksinen lämmitysveden puskurivaraaja, varustettu sisäänrakennetulla käyttöveden lämmityksen teräskierukalla. tyyppi SVSA: Kerrosvarausjärjestelmällä 3 hitsaamalla liitettyä anturitaskua 2 lämpömittaria 2 kiinnitysosaa lisälämpömittareita tai lisäantureita varten Ruuvikiinnitteiset jalat Aurinkokierukan ilmausventtiili Erikseen pakattu lämmöneristys Muovipäällysteisen lämmöneristyksen väri vitosilber-hopea VITOCELL 340-M/360-M VIESMANN 9

10 Suunnitteluohjeet Käyttöveden liitäntä Liitäntä DIN 1988 mukaan N A B C E F G H K LM G G M O P G R N D S M A Lämmin vesi B Kiertoputki C Kiertopumppu D Takaiskuventtiili, jousikuormitettu E Puhallusputken näkyvissä oleva suu F Varoventtiili G Sulkuventtiili H Läpivirtauksen säätöventtiili *1 (Asennus suositeltavaa) Varoventtiili on asennettava. K Painemittarin liitäntä L Takaiskuventtiili M Tyhjennys N Kylmä vesi O Käyttövesisuodatin P Paineenalennin R Takaiskuventtiili/putkierotin S Kalvopaisuntasäiliö, soveltuu käyttövedelle Suositus: Varoventtiili asennetaan varaajan yläreunan yläpuolelle. Näin se on suojassa lialta, kalkilta ja kuumuudelta. Varaaja-vedenlämmitintä ei tarvitse tyhjentää varoventtiiliin liittyvien töiden yhteydessä. Lämmitysveden menolämpötilat yli 110 C Näissä käyttöolosuhteissa varaajaan on asennettava normin DIN 4753 mukaisen tyyppitarkastuksen läpäissyt ylikuumenemissuoja, joka rajoittaa lämpötilan arvoon 95 C. Takuu Varaaja-vedenlämmittimelle myönnetty valmistajan takuu edellyttää, että lämmitettävä vesi vastaa laadultaan käyttövettä siitä annettujen vallitsevien määräysten mukaisesti ja käytettävät vedenkäsittelyjärjestelmät toimivat moitteettomasti. Lämmönjohtopinta Korroosionkestävä, suojattu lämmönjohtopinta (käyttövesi/lämmönsiirtäjä) vastaa versiota C standardin DIN mukaisesti. Sähkövastus Käytettäessä muiden valmistajien tuotteita on sisäänruuvattavan lämpöelementin lämmittämättömän osuuden oltava vähintään 100 mm. *1 Veden maksimivirtauksen asennus ja säätö suositellaan suoritettaviksi varaaja-vedenlämmittimen 10 minuutin tehon mukaan. 10 VIESMANN VITOCELL 340-M/360-M

11 Suunnitteluohjeet (jatkoa) Suunnitteluohjeet Lisäohjeita suunnittelusta ja mitoituksesta, ks. Vitosol-suunnitteluohjeet ja Vitoligno-suunnitteluohjeet. Määräystenmukainen käyttö Laitteen saa määräystenmukaisesti asentaa ja sitä saa käyttää ainoastaan normin EN / DIN 1988 mukaisissa suljetuissa järjestelmissä tai normin EN mukaisissa aurinkolämmitysjärjestelmissä siten, että asiaankuuluvat asennus-, huolto- ja käyttöohjeet otetaan huomioon. Varaaja-vedenlämmittimet on tarkoitettu ainoastaan käyttöveden laatuvaatimuksia vastaavan veden varaamiseen ja lämmittämiseen, lämmitysveden puskurivaraajat ainoastaan käyttöveden laatuvaatimuksia vastaavan veden täyttöön. Aurinkokeräimiä saa käyttää vain valmistajan hyväksymien lämmönsiirtonesteiden kanssa. Määräystenmukainen käyttö edellyttää, että laitteisto on asennettu kiinteästi laitteistokohtaisten ja hyväksyttyjen komponenttien kanssa. Muulle käytölle on hankittava tapauskohtaisesti valmistajan lupa. Laitteen virheellinen käyttö tai epäasianmukainen käyttäminen (esim. jos laitteiston omistaja avaa laitteen) on kiellettyä ja johtaa valmistajan vapauttamiseen vastuusta. Virheellistä käyttöä on myös se, että järjestelmän komponenttien määräystenmukaista toimintaa muutetaan (esim. käyttöveden lämmittäminen suoraan keräimessä). Lakisääteisiä määräyksiä on noudatettava, erityisesti käyttöveden hygienian osalta. Kaupallinen tai teollinen käyttö muuhun käyttötarkoitukseen kuin rakennusten lämmittämiseen tai käyttöveden lämmittämiseen ei ole määräystenmukaista. Lisävaruste Solar-Divicon liitäntäsarjalla Ohje Vitocell 140-E, 400 l toimituslaajuudessa Tilausnro Z : Aurinkolämmitysjärjestelmän ohjauskeskusmoduulilla (tyyppi SM1). Tilausnro Z : Varustus Vitosolic 100 (tyyppi SD1) Tilausnro Z : Ilman aurinkolämmitysjärjestelmän ohjauskeskusta. a b c Täysin varustettu sarja aurinkolämmön puoleiseen liitäntään lämmitysveden puskurivaraajan aurinkolämmönvaihtimeen. Solar-Divicon, tyyppi PS10 (pumppuasema keräinpiirille) asennettavaksi varaajaan kiertolukusäädellyn suurteho-kiertopumpun kanssa. Esivalmistettu putkisto liitäntäkierteillä Vitocell-laitteeseen. Mallit aurinkolämmitysjärjestelmän ohjauskeskusmoduulilla (tyyppi SM1), laitteella Vitosolic 100 (tyyppi SD1) tai ilman aurinkolämmitysjärjestelmän ohjauskeskusta. Mittataulukko Varaajatilavuus l a mm b mm c mm d mm d A Ohje Solar-Divicon-laitteen asennusta varten putkikaaret A käännetään lämmitysveden puskurivaraajan etupuolelle. Varoyksikkö DIN 1988 mukaan 10 bar (1 MPa): Tilausnro a 6 bar (0,6 MPa): Tilausnro DN 20/R 1 Maks. lämmitysteho: 150 kw Osat: sulkuventtiili takaiskuventtiili ja tarkastusyhde painemittarin liitäntäyhde kalvovaroventtiili VITOCELL 340-M/360-M VIESMANN 11

12 Lisävaruste (jatkoa) Ruuvattava kiertopiiri Tilausnro Kiertoputken liittämiseksi lämminvesiliitäntään. WW WW Z WW Lämmin vesi Z Kierto Termostaatti Tilausnro Termostaattijärjestelmällä varustettu Säätönuppi ulkopuolella kotelossa Ilman anturitaskua Anturitasku sisältyy Viessmannin varaaja-vedenlämmittimien toimitukseen. Liitäntäkiskolla varaaja-vedenlämmittimeen tai seinään asennusta varten Tekniset tiedot Liitäntä 3-säikeinen johto, jonka poikkileikkaus on 1,5 mm 2 Kotelointiluokka IP 41 standardin EN mukaan Säätöalue C, muutettavissa jopa arvoon 110 C Hystereesialue maks. 11 K Kytkentäteho 6(1,5) A 250 V~ Kytkentätoiminto Nousevassa lämpötilassa kahdesta kolmeen DIN-rek.-nro DIN TR VIESMANN VITOCELL 340-M/360-M

13 Lisävaruste (jatkoa) Varaajan lämmityksen kiertopumppu Tilausnro ja Tilausnro Pumpputyyppi Yonos PARA 25/6 Yonos PARA 30/6 Jännite V~ Tehontarve W Liitäntä G 1½ 2 Liitäntäjohto m 5,0 5,0 lämmityskattilalle enint. 40 kw kw p-v maks Siirtokorkeus mbar kpa Δp-v (muunneltavissa) 0 0 0,5 1 1,5 2 2,5 3 3,5 Siirtomäärä m³/h Siirtokorkeus mbar kpa 0 Δp-c (vakio) ,5 1 1,5 2 2,5 3 3,5 Siirtomäärä m³/h VITOCELL 340-M/360-M VIESMANN 13

14 Lisävaruste (jatkoa) Varaajan lämmityksen kiertopumppu Tilausnro Tilausnro Pumpputyyppi Stratos 40/1-4 Jännite V~ 230 Tehontarve W Liitäntä DN 40 Liitäntäjohto m 5,0 lämmityskattilalle alkaen 70 kw Siirtokorkeus mbar kpa Δp-v (muunneltavissa) min. maks Siirtomäärä m³/h Siirtokorkeus mbar kpa 0 Δp-c (vakio) min. maks Siirtomäärä m³/h Termostaattinen kiertosarja Tilausnro ZK Lämpimän käyttöveden ulosvirtauslämpötilan rajoittamiseen kiertoputkella varustetuissa lämminvesilaitteistoissa Automaattinen termostaattisekoitusventtiili, jossa ohitusputki Sisäänrakennettu takaiskuventtiili Irrotettavat lämpöeristyskourut R 3/4 A A A Tekniset tiedot Liitännät R ¾ Paino kg 1,45 Lämpötila-alue C Aineen suurin sallittu lämpötila C 95 Käyttöpaine bar 10 MPa 1 A Takaiskuventtiili 14 VIESMANN VITOCELL 340-M/360-M

15 Lisävaruste (jatkoa) Automaattinen termostaattisekoitusventtiili Tilausnro Lämpimän käyttöveden ulosvirtauslämpötilan rajoittamiseen lämminvesilaitteistoissa ilman kiertoputkea. Tekniset tiedot Liitännät G 1 Lämpötila-alue C C Aineen suurin sallittu lämpötila C 95 Käyttöpaine bar/mpa 10/1,0 Lämpömittari Tilausnro Lämmöneristyksen asentamiseen 750 ja 950 l varaajiin Ohje Varaajan lämpötilaprofiilin seuraamista varten on mahdollista asentaa enintään 4 lämpömittaria (esim. kiinteän polttoaineen kattiloiden yhteyteen). Sähkövastus EHE Valittavissa oleva lämmitysteho 2, 4 tai 6 kw: Tilausnro Z , 8 tai 12 kw: Tilausnro Z Ylikuumenemissuoja ja lämpötilansäädin Voidaan käyttää vain pehmeässä tai keskikovassa käyttövedessä alle 14 dh (kovuusaste 2/2,5 mol/m 3 ) Virtalaji ja nimellisjännite 3/N/PE 400 V/50 Hz Suojausluokka: IP 44 Tehoalue maks. 6 kw maks. 12 kw Nimelliskulutus normaalikäytössä/pikalämmityksen kw aikana Nimellisvirta A 8,7 8,7 8,7 17,4 17,4 17,4 Lämmitysaika arvosta 10 arvoon 750 l h ,4 5,0 2,5 1,7 60 C 950 l h 12,6 6,3 4,3 6,3 3,2 2,1 Käyttöveden lämmityksellä ja sähkövastuksella EHE varustettu multivalentti lämmitysveden puskurivaraaja Vitocell 340-M 360-M Varaajan tilavuus (yhteensä) l Vastuksella lämmitettävä vesi l Mitat Leveys b (sähkövastuksen EHE kanssa) mm Vähimmäisetäisyys sähkövastuksen EHE 2/4/6 kw mm asentamista varten 2/4/12 kw mm Paino Vitocell 340-/360-M lämmöneristyksen kanssa kg Sähkövastus EHE 2/4/6 kw kg /4/12 kw kg VITOCELL 340-M/360-M VIESMANN 15

16 Lisävaruste (jatkoa) b b Vitocell 340-M sähkövastuksen EHE kanssa Vitocell 360-M sähkövastuksen EHE kanssa 16 VIESMANN VITOCELL 340-M/360-M

17 VITOCELL 340-M/360-M VIESMANN 17

18 Tekniset muutokset mahdollisia! Viessmann OY Äyritie 8 A Vantaa Fax Puh VIESMANN VITOCELL 340-M/360-M
