VIESMANN VITOPLEX 300 Matalalämpö-öljy-/kaasulämmityskattila kw

Transkriptio

1 VIESMANN VITOPLEX 300 Matalalämpö-öljy-/kaasulämmityskattila kw Tietolehti Tilausnumerot ja hinnat: katso hinnasto VITOPLEX 300 Tyyppi TX3A Matalalämpö-öljy-/kaasulämmityskattila Kolmivetokattila, jossa monikerroksiset konvektiotulipinnat Liukuvaan kattilaveden alennettuun lämpötilaan perustuvaan käyttöön Kondensoivana yksikkönä laitteen Vitotrans 300 kanssa 9/2015

2 Edut yhdellä silmäyksellä Monikerroksiset konvektiotulipinnat takaavat suuren käyttövarmuuden ja pitkän käyttöiän Normihyötysuhde lämmitysöljy-/maakaasukäytössä: 90 % (H s )/96 % (H i ). Valinnaisena jaloteräksinen savukaasu-/vesilämmönvaihdin korkeamman hyötysuhteen saavuttamiseksi kondensointia hyödyntämällä. Vähäpäästöisen kolmivetokattilan ansiosta palamisen ympäristölle aiheuttama saastekuormitus pysyy pienenä. Laajapintaiset vesiseinät ja suuri vesimäärä takaavat hyvän sisäisen kierron ja lämmön varman siirtymisen. Integroitu Therm-Control-käynnistyskytkentä korvaa sekoituspumpun tai jatkuvan paluuvirtauslämpötilan noston ja säästää asennusaikaa ja kuluja. 300 kw saakka ei kuiviinkiehuntasuojaa tarvita Lämmityslaitteiston käyttö on taloudellista ja turvallista tiedonvaihtokykyisen, digitaalisen Vitotronic-ohjauskeskusjärjestelmän ansiosta. Standardisoidun LON-väylän ansiosta laitteiston voi integroida täydellisesti kiinteistönhallintajärjestelmiin. A Laajapintaiset vesiseinät ja suuri vesimäärä takaavat hyvän sisäisen kierron ja helpon hydraulisen liitännän. B Monikerroksiset konvektiotulipinnat takaavat suuren käyttövarmuuden ja pitkän käyttöiän C Vitotronic Uusi säädinsukupolvi: älykäs, helppo asentaa, käyttää ja huoltaa D Kattilaluukun lämmöneristys E Viessmann poltinyksikkö Vitoflame 100 F Palotila 1. lämmityskaasuputki G 2. Lämmityskaasuputki H 3. Lämmityskaasuputki K Erittäin tehokas lämmöneristys 2 VIESMANN VITOPLEX 300

3 Lämmityskattilan tekniset tiedot Tekniset tiedot Nimellislämpöteho kw Nimellislämpökuormitus kw CE-merkintä Hyötysuhdetta koskevien määräyksien CE-0085BT0478 mukaan Kaasulaitedirektiivin mukaisesti CE-0085BT0478 Sallittu menoveden lämpötila C 110 (lämpötilaan 120 C saakka tilauksesta) (= Rakennelämpötila) Sallittu käyttöpaine bar 4 kpa 400 Lämmityskaasupuolen vastus Pa mbar 0,4 0,6 0,8 1,0 2,0 2,0 2,5 3,3 Kattilarungon mitat Pituus (mitta q) *1 mm Leveys (mitta d) mm Korkeus (yhteiden kanssa) (mitta t) mm Kokonaismitat Kokonaispituus (mitta r) mm Kokonaispituus polttimen ja suojuksen mm kanssa (mitta s) Kokonaisleveys (mitta e) mm Kokonaiskorkeus (mitta b) mm Huoltokorkeus (ohjauskeskus) (mitta mm a) Korkeus Ääntä eristävät säätöjalat mm Ääntä eristävät kattilan aluslevyt mm (kuormitettuna) Perusta Pituus mm Leveys mm Tulipesän läpimitta mm Tulipesän pituus mm Kattilarungon paino kg Kokonaispaino kg Lämmityskattila lämmöneristyksellä ja kattilapiirin ohjauskeskuksella Kokonaispaino kg Lämmityskattila, jossa lämmöneristys, poltin ja kattilapiirin ohjauskeskus Kattilaveden tilavuus litraa Lämmityskattilan liitännät Kattilan menovesi ja paluuvesi PN 6 DN Turvaliitäntä R 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1½ 1½ (varoventtiili) Tyhjennysventtiili R 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Savukaasuarvot *2 Lämpötila (kattilaveden lämpötilassa 60 C) Nimellislämpöteholla C 160 Osakuormituksella C 105 Lämpötila (kattilaveden lämpötilassa C ) Savukaasumassavirta Maakaasulla kg/h 1,5225 x polttoteho (kw) Kevyellä polttoöljyllä EL kg/h 1,5 x polttoteho (kw) Tarvittava syöttöpaine Pa/mbar Savukaasuliitäntä Nimelliskoko 7 mm Ulkona 7 mm *1 Kattilaluukku irrotettuna. *2 Laskenta-arvot savukaasulaitteiston mitoitusta varten standardin EN mukaan, kun 13 % CO 2 kevyttä polttoöljyä käytettäessä ja 10 % CO 2 maakaasua käytettäessä. Savukaasun lämpötilat mitattuina bruttoarvoina, kun polttoilman lämpötila on 20 C. Osakuormituksen arvot vastaavat tehoa, joka on 60 % nimellislämpötehosta. Eriävällä osakuormituksella (käytöstä riippuen) savukaasun massavirta on laskettava vastaavasti. VITOPLEX 300 VIESMANN 3

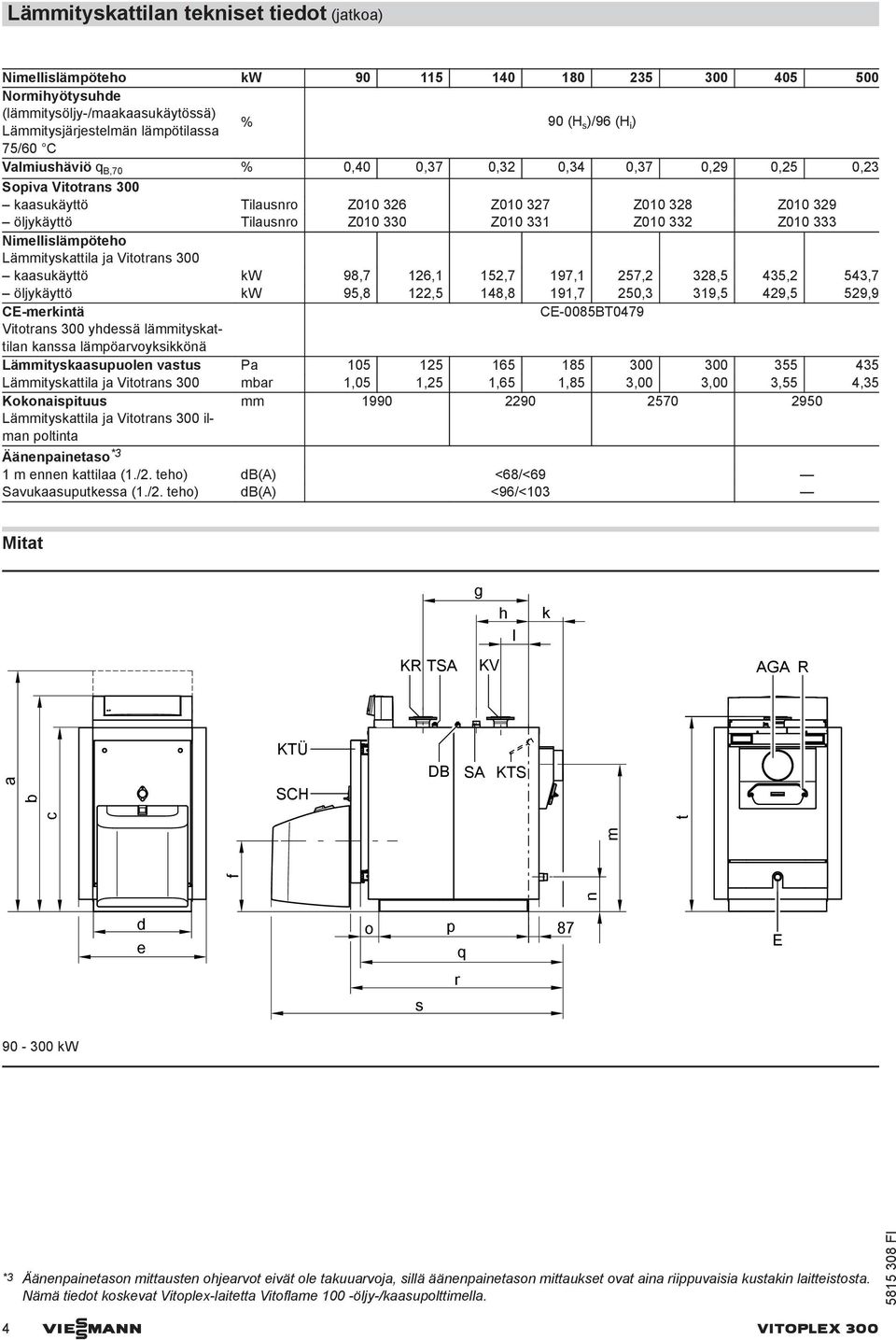

4 Lämmityskattilan tekniset tiedot (jatkoa) Nimellislämpöteho kw Normihyötysuhde (lämmitysöljy-/maakaasukäytössä) Lämmitysjärjestelmän lämpötilassa % 90 (H s )/96 (H i ) 75/60 C Valmiushäviö q B,70 % 0,40 0,37 0,32 0,34 0,37 0,29 0,25 0,23 Sopiva Vitotrans 300 kaasukäyttö Tilausnro Z Z Z Z öljykäyttö Tilausnro Z Z Z Z Nimellislämpöteho Lämmityskattila ja Vitotrans 300 kaasukäyttö kw 98,7 126,1 152,7 197,1 257,2 328,5 435,2 543,7 öljykäyttö kw 95,8 122,5 148,8 191,7 250,3 319,5 429,5 529,9 CE-merkintä CE-0085BT0479 Vitotrans 300 yhdessä lämmityskattilan kanssa lämpöarvoyksikkönä Lämmityskaasupuolen vastus Pa Lämmityskattila ja Vitotrans 300 mbar 1,05 1,25 1,65 1,85 3,00 3,00 3,55 4,35 Kokonaispituus mm Lämmityskattila ja Vitotrans 300 ilman poltinta Äänenpainetaso *3 1 m ennen kattilaa (1./2. teho) db(a) <68/<69 Savukaasuputkessa (1./2. teho) db(a) <96/<103 Mitat g h l k KR TSA KV AGA R a b KTÜ SCH DB SA KTS n f m c t d e o p 87 s r q E kw *3 Äänenpainetason mittausten ohjearvot eivät ole takuuarvoja, sillä äänenpainetason mittaukset ovat aina riippuvaisia kustakin laitteistosta. Nämä tiedot koskevat Vitoplex-laitetta Vitoflame 100 -öljy-/kaasupolttimella. 4 VIESMANN VITOPLEX 300

5 Lämmityskattilan tekniset tiedot (jatkoa) g h l k KR TSA DB KV AGA R KTÜ SA RG a b KTS n m c SCH t f e d o p 87 r q E 390 ja 500 kw AGA Savukaasukerääjä KV Kattilan menovesi DB Maksimipaineenrajoittimen muhvi R ½ R Puhdistusaukko E Tyhjennysventtiili RG Muhvi R ½ muille säätölaitteille KR Kattilan paluuvesi SA Turvaliitäntä (varoventtiili) KTS Kattilan lämpötila-anturi SCH Tarkastusaukko KTÜ Kattilaluukku TSA Anturitasku lämpötila-anturille Therm-Control Mittataulukko Nimellislämpöteho kw a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm o mm p (jalkakiskojen pituus) mm q (asennusmitta) mm r mm s mm t mm Kattilaluukun voi irrottaa, jos asennuksessa tulee vaikeuksia. Mitta f: Mitta q: Ota huomioon polttimen asennuskorkeus. Kattilaluukku irrotettuna. VITOPLEX 300 VIESMANN 5

6 Lämmityskattilan tekniset tiedot (jatkoa) Sijoitus Vähimmäisetäisyydet 200 (100) b Asennuksen ja huollon helpottamiseksi on ilmoitettuja mittoja noudatettava. Ahtaissa tiloissa riittää, että vähimmäisetäisyyksiä noudatetaan (mitat suluissa). Kattila toimitetaan kattilaluukku asennettuna siten, että luukku avautuu vasemmalle. Saranapultit voi asettaa toisin siten, että luukku avautuu oikealle. 500 (50) 400 (300) 500 (50) a A Lämmityskattila B Poltin C Ääntä eristävät jalat ( kw) tai ääntä eristävät kattilan aluslevyt ( kw) Nimellislämpöteho kw a mm Mitta a: Mitta b: Tämä pituus on oltava ennen lämmityskattilaa sisäputkien irrottamista ja lämmityskaasuputkien puhdistusta varten. Ota huomioon polttimen pituus. Sijoitusedellytykset Ei halogeenihiilivetyjen (esim. sprayt, maalit, liuotin- ja puhdistusaineet) aiheuttamia ilmansaasteita. Ei voimakasta pölynmuodostusta Ei korkeaa ilmankosteutta Jäätymissuojattu ja hyvin tuuletettu Muutoin laitteistoon voi tulla häiriöitä ja se voi vaurioitua. Tiloihin, joiden ilmassa saattaa olla halogeenihiilivetyjen aiheuttamia ilmansaasteista, saa sijoittaa lämmityskattilan vain, jos huolehditaan polttimen riittävästä puhtaan ilman saannista. Polttimen asentaminen Lämmityskattilat enint. 115 kw: Polttimen kiinnitysreikien ympyrä, polttimen kiinnitysreiät ja liekkiputken aukko vastaavat standardia EN 226. Lämmityskattilat 140 kw alkaen: Polttimen kiinnitysreikien ympyrä, polttimen kiinnitysreiät ja liekkiputken aukko vastaavat seuraavaa taulukkoa. Poltin voidaan asentaa suoraan käännettävään kattilaluukkuun. Jos polttimen asennusmitat poikkeavat seuraavan taulukon mitoista, toimituksen mukana tullut poltinlevy on asennettava paikoilleen. Asiakkaan pyynnöstä (lisämaksua vastaan) poltinlevyt voidaan valmistella tehtaalla. Tällöin tilauksen yhteydessä on ilmoitettava polttimen tuotenimi ja tyyppi. Lieskaputken tulee ulottua kattilaluukun lämmöneristyksen ulkopuolelle saakka. e d b a 45 c 110 Nimellislämpöteho kw a Ø mm b Ø mm c Lukumäärä/kierteet 4/M 8 4/M 8 4/M 10 4/M 10 4/M 10 4/M 10 4/M 12 4/M 12 6 VIESMANN VITOPLEX 300

7 Lämmityskattilan tekniset tiedot (jatkoa) Nimellislämpöteho kw d mm e mm Lämmitysvesipuolen läpivirtausvastus A B Vitoplex 300 sopii vain pumpulla varustettuihin käyttöveden lämmityslaitteistoihin. C Läpivirtausvastus mbar 1 0,1 kpa 0,1 0, Läpivirtausmäärä m³/h A Nimellislämpöteho kw B Nimellislämpöteho 300 kw C Nimellislämpöteho 390 ja 500 kw VITOPLEX 300 VIESMANN 7

8 Tekniset tiedot Vitotrans 300 Tekniset tiedot Vitotrans 300 Kaasukäyttö Til.nro Z Z Z Z Öljykäyttö Til.nro Z Z Z Z Nimellislämpöteho, lämmityskattila kw Nimellislämpötehon alue, Vitotrans 300: Kaasukäyttö kw 8,7 12,7 21,8 33,3 - kw 11,9 19,0 33,3 48,9 Öljykäyttö kw 5,8 8,8 14,9 22,9 - kw 8,1 13,0 22,7 33,5 Sallittu käyttöpaine bar MPa 0,4 0,4 0,4 0,6 Sallittu menoveden lämpötila C (= rakennelämpötila) Palokaasupuolen vastus mbar 0,65 0,85 1,00 1,05 Pa Savukaasun lämpötila Kaasukäyttö C Öljykäyttö C Savukaasujen massavirta kg/h kg/h Kokonaismitat Kokonaispituus (mitta h) vastalaippojen mm kanssa Kokonaisleveys (mitta b) mm Kokonaiskorkeus (mitta c) mm Asennuspaikkaan toimittamiseen liittyvät mitat Pituus ilman vastalaippoja mm Pituus (mitta a) mm Korkeus (mitta d) mm Lämmönvaihtimen paino kg Kokonaispaino kg Lämmöneristyksellä varustettu lämmönvaihdin Sisältö Lämmitysvesi litraa Savukaasu m 3 0,055 0,096 0,133 0,223 Liitännät Lämmitysmeno- ja paluuvesi DN Kondenssiveden poisto R ½ ½ ½ ½ Savukaasuliitäntä lämmityskattilaan NW savukaasujärjestelmään NW Nimellislämpötehoalue, Vitotrans 300 ja savukaasulämpötila Vitotrans 300:n lämpöteho savukaasujäähdytyksessä kaasukäytössä 200/65 C, öljykäytössä 200/70 C ja lämmitysveden lämpötilan nostossa Vitotrans 300:ssa 40 C asteesta 42,5 C asteeseen. Muuntaminen muihin lämpötiloihin, katso lukua Tehotiedot. Tarkastettu laatu CE-merkintä, joka vastaa nykyisiä EY-direktiivejä menoveden sallitun lämpötilan (rakennelämpötila) ollessa enintään 110 C standardin EN mukaisesti. Palokaasupuolen vastus Palokaasupuolen vastus nimellislämpöteholla. Polttimen täytyy selviytyä lämmityskattilan, Vitotrans 300:n ja savukaasuputken polttokaasupuolen vastuksesta, Viessmann Vitoflame 100 -polttimia ei voi käyttää yhdessä Vitotrans 300:n kanssa. 8 VIESMANN VITOPLEX 300

9 Mitat g l i Tekniset tiedot Vitotrans 300 (jatkoa) A R HV a b c d e KOA f E h HR k AGA m A Lisänä oleva muhvi R ½ HV Lämmitysmenovesi (ulostulo) AGA Savukaasukerääjä KOA Kondenssiveden poisto 7 32 E Tyhjennysventtiili, R ¾ R Puhdistusaukko HR Lämmityspaluuvesi (sisääntulo) Mittataulukko Til.nro Z Z Z Z Z Z Z Z a mm b mm c mm d mm e mm f mm g (sisä) 7 mm h mm i (sisä) 7 mm k mm l mm m mm Toimitustila Ekonomaiserin perusrunko savukaasun keräyslaatikko asennettuna. Vastalaipat on ruuvattu liitäntöihin. 1 lämmöneristyksen sisältävä laatikko Savukaasupuolen liitäntä Lämmityskattilan ja savukaasuliitososan hormiliitosputket on yhdistettävä liitäntämansetin (lisätarvike) avulla (älä hitsaa). Korkeuden tasaus: Vitoplex-lämmityskattila säätöruuveilla Vitorond-lämmityskattila asiakkaan hankkimalla sovitekappaleella VITOPLEX 300 VIESMANN 9

10 Tekniset tiedot Vitotrans 300 (jatkoa) Lämmitysvesipuolen läpivirtausvastus Til.nro Z Läpivirtausvastus mbar kpa 3 2 1,5 1 0,8 0,6 0,5 0,4 0,3 0,2 A B C D 0, Läpivirtausmäärä m³/h Til.nro Z Z Z Z Z Z Z Z Ominaiskäyrä A B C D Tehotiedot Vitotrans 300 kaasukäyttöön 1,4 Muunnoskerroin 1,2 1 0,8 0,6 0,4 A B Lämmitysveden tulolämpötila ( C) A Savukaasun tulolämpötila 200 C B Savukaasun tulolämpötila 180 C Tehotietojen muuntaminen Vitotrans 300 -savukaasu-/vesilämmönvaihtimen lämpötehotiedot perustuvat savukaasun tulolämpötilaan, joka on 200 C ja lämmönvaihtimeen tulevan lämmitysveden lämpötilasta, joka on 40 C. Tästä poikkeavissa olosuhteissa lämpötehon voi laskea kertomalla ilmoitetun nimellislämpötehon taulukosta määritellyllä muunnoskertoimella. Lämmityskattilan toimitustila Kattilarunko kattilaluukku asennettuna ja puhdistusluukku kiinniruuvattuna. Vastalaipat on ruuvattu kiinni yhteisiin. Säätöruuvit ovat polttotilassa. Puhdistuslaite on lämmityskattilan päällä. 2 Lämmöneristyksen sisältävä laatikko 1 Kattilan ohjauskeskuksen sisältävä laatikko ja 1 pussi teknisiä asiakirjoja 1 Koodauspistoke ja tekniset asiakirjat, Vitoplex VIESMANN VITOPLEX 300

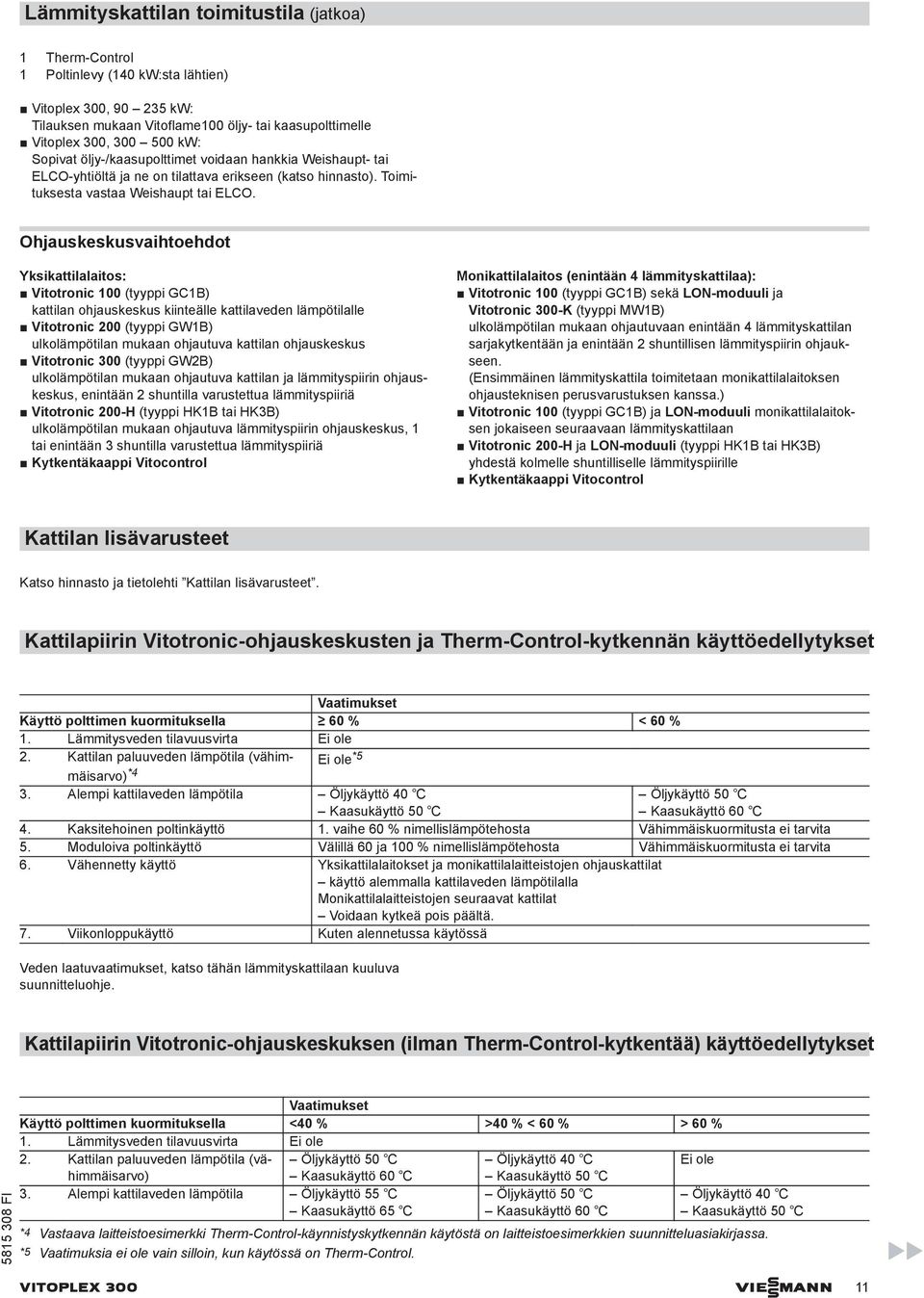

11 Lämmityskattilan toimitustila (jatkoa) 1 Therm-Control 1 Poltinlevy (140 kw:sta lähtien) Vitoplex 300, kw: Tilauksen mukaan Vitoflame100 öljy- tai kaasupolttimelle Vitoplex 300, kw: Sopivat öljy-/kaasupolttimet voidaan hankkia Weishaupt- tai ELCO-yhtiöltä ja ne on tilattava erikseen (katso hinnasto). Toimituksesta vastaa Weishaupt tai ELCO. Ohjauskeskusvaihtoehdot Yksikattilalaitos: Vitotronic 100 (tyyppi GC1B) kattilan ohjauskeskus kiinteälle kattilaveden lämpötilalle Vitotronic 200 (tyyppi GW1B) ulkolämpötilan mukaan ohjautuva kattilan ohjauskeskus Vitotronic 300 (tyyppi GW2B) ulkolämpötilan mukaan ohjautuva kattilan ja lämmityspiirin ohjauskeskus, enintään 2 shuntilla varustettua lämmityspiiriä Vitotronic 200-H (tyyppi HK1B tai HK3B) ulkolämpötilan mukaan ohjautuva lämmityspiirin ohjauskeskus, 1 tai enintään 3 shuntilla varustettua lämmityspiiriä Kytkentäkaappi Vitocontrol Monikattilalaitos (enintään 4 lämmityskattilaa): Vitotronic 100 (tyyppi GC1B) sekä LON-moduuli ja Vitotronic 300-K (tyyppi MW1B) ulkolämpötilan mukaan ohjautuvaan enintään 4 lämmityskattilan sarjakytkentään ja enintään 2 shuntillisen lämmityspiirin ohjaukseen. (Ensimmäinen lämmityskattila toimitetaan monikattilalaitoksen ohjausteknisen perusvarustuksen kanssa.) Vitotronic 100 (tyyppi GC1B) ja LON-moduuli monikattilalaitoksen jokaiseen seuraavaan lämmityskattilaan Vitotronic 200-H ja LON-moduuli (tyyppi HK1B tai HK3B) yhdestä kolmelle shuntilliselle lämmityspiirille Kytkentäkaappi Vitocontrol Kattilan lisävarusteet Katso hinnasto ja tietolehti Kattilan lisävarusteet. Kattilapiirin Vitotronic-ohjauskeskusten ja Therm-Control-kytkennän käyttöedellytykset Vaatimukset Käyttö polttimen kuormituksella 60 % < 60 % 1. Lämmitysveden tilavuusvirta Ei ole 2. Kattilan paluuveden lämpötila (vähimmäisarvo) Ei ole *5 *4 3. Alempi kattilaveden lämpötila Öljykäyttö 40 Kaasukäyttö 50 Öljykäyttö 50 Kaasukäyttö Kaksitehoinen poltinkäyttö 1. vaihe 60 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 5. Moduloiva poltinkäyttö Välillä 60 ja 100 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 6. Vähennetty käyttö Yksikattilalaitokset ja monikattilalaitteistojen ohjauskattilat käyttö alemmalla kattilaveden lämpötilalla Monikattilalaitteistojen seuraavat kattilat Voidaan kytkeä pois päältä. 7. Viikonloppukäyttö Kuten alennetussa käytössä Veden laatuvaatimukset, katso tähän lämmityskattilaan kuuluva suunnitteluohje. Kattilapiirin Vitotronic-ohjauskeskuksen (ilman Therm-Control-kytkentää) käyttöedellytykset Vaatimukset Käyttö polttimen kuormituksella <40 % >40 % < 60 % > 60 % 1. Lämmitysveden tilavuusvirta Ei ole 2. Kattilan paluuveden lämpötila (vähimmäisarvo) Öljykäyttö 50 Kaasukäyttö 60 Öljykäyttö 40 Kaasukäyttö 50 Ei ole 3. Alempi kattilaveden lämpötila Öljykäyttö 55 Kaasukäyttö 65 Öljykäyttö 50 Kaasukäyttö 60 Öljykäyttö 40 Kaasukäyttö 50 *4 Vastaava laitteistoesimerkki Therm-Control-käynnistyskytkennän käytöstä on laitteistoesimerkkien suunnitteluasiakirjassa. *5 Vaatimuksia ei ole vain silloin, kun käytössä on Therm-Control. VITOPLEX 300 VIESMANN 11

12 Kattilapiirin Vitotronic-ohjauskeskuksen (ilman Therm-Control-kytkentää) käyttöedellytykset (jatkoa) Vaatimukset Käyttö polttimen kuormituksella <40 % >40 % < 60 % > 60 % 4. Kaksitehoinen poltinkäyttö Vähimmäiskuormitusta ei tarvita 1. vaihe 60 % nimellislämpötehosta 5. Moduloiva poltinkäyttö Vähimmäiskuormitusta ei tarvita Välillä 60 ja 100 % nimellislämpötehosta 6. Vähennetty käyttö Yksikattilalaitokset ja monikattilalaitteistojen ohjauskattilat käyttö alemmalla kattilaveden lämpötilalla Monikattilalaitteistojen seuraavat kattilat Voidaan kytkeä pois päältä. 7. Viikonloppukäyttö Kuten alennetussa käytössä Veden laatuvaatimukset, katso tähän lämmityskattilaan kuuluva suunnitteluohje. Suunnitteluohjeet Sopivan polttimen asennus Polttimen tulee vastata lämmityskattilan nimellislämpötehoa ja polttokaasupuolen vastusta (katso polttimen valmistajan Tekniset tiedot). Poltinpään materiaalin tulee kestää vähintään 500 C käyttölämpötiloja. Öljypoltin Polttimen on oltava tarkastettu ja merkitty standardin EN 267 mukaan. Kaasupoltin Polttimen on oltava tarkastettu standardin EN 676 mukaan ja varustettu direktiivin 2009/142/EY mukaisella CE-merkillä. Polttimen säätö Polttimen öljyn- tai kaasunvirtaus on säädettävä ilmoitetulle lämmityskattilan nimellislämpöteholle. Kuiviinkiehuntasuoja minimipaineenrajoittimen kautta Jos kielletty kuumentaminen vedenpuutteen yhteydessä on varmistettu, Vitoplex 300 -lämmityskattiloihin ei 300 kw:n nimellislämmitystehoon saakka tarvitse asentaa kuiviinkiehuntasuojaa EN standarin mukaisesti. Jos kattila on asennettu korkeammalle kuin useimmat lämpöpatterit/lämmityspinnat, tarvitaan kuiviinkiehuntasuoja vai muu soveltuva laite. Viessmann Vitoplex 300 -kattilat on varustettu tyyppitarkastetuilla lämpötilansäätimillä ja ylikuumenemissuojilla. Mahdollisen vedenpuutteen sattuessa lämmitysjärjestelmän vuodon seurauksena ja polttimen ollessa samalla toiminnassa seuraa polttimen poiskytkentä. Poiskytkentä tapahtuu, ennen kuin liiallisen korkea lämmityslaitteiston ja savukaasulaitteiston kuumeneminen tapahtuu. Sallitut menoveden lämpötilat Kuumavesikattila sallituille menoveden lämpötiloille (= rakennelämpötilat) enint. 110 C CE-merkintä: CE-0085 ( kw) hyötysuhdedirektiivin mukaan ja CE-0085 kaasulaitedirektiivin mukaan Yli 110 C (enintään 120 C) (tilauksesta yksittäisostossa) CE-merkintä: CE-0035 painelaitedirektiivin mukaan Kun käytön rakennelämpötila on yli 110 C, tarvitaan lisäturvalaitteita. Käyttöturvallisuusasetuksen mukaan lämmityskattiloita on valvottava yli 110 C rakennelämpötilassa. EU:n painelaitedirektiivin vaatimustenmukaisuusarviointitaulukon nro 5 mukaan ne on luokiteltava luokkaan III. Laitteisto on tarkastettava ennen ensimmäistä käyttöönottoa. Vuosittain: ulkopuolinen tarkastus, turvateknisen varustuksen ja vedenlaadun tarkastus Joka kolmas vuosi: sisäpuolinen tarkastus (vaihtoehtoisesti vedenpaineen tarkastus mahdollinen), Joka yhdeksäs vuosi: vedenpaineen tarkastus (maks. koepaine, katso tyyppikilpi). Hyväksytyn valvontalaitoksen (esim. TÜV) täytyy suorittaa tarkastus. Muita tietoja suunnittelua varten Katso tähän lämmityskattilaan kuuluvat suunnitteluohjeet. 12 VIESMANN VITOPLEX 300

13 Suunnitteluohjeet (jatkoa) Tarkastettu laatu CE-merkintä voimassaolevien EY-direktiivien mukaan. VITOPLEX 300 VIESMANN 13

14 Tekniset muutokset mahdollisia! Viessmann OY Äyritie 8 A Vantaa Fax Puh VIESMANN VITOPLEX 300
