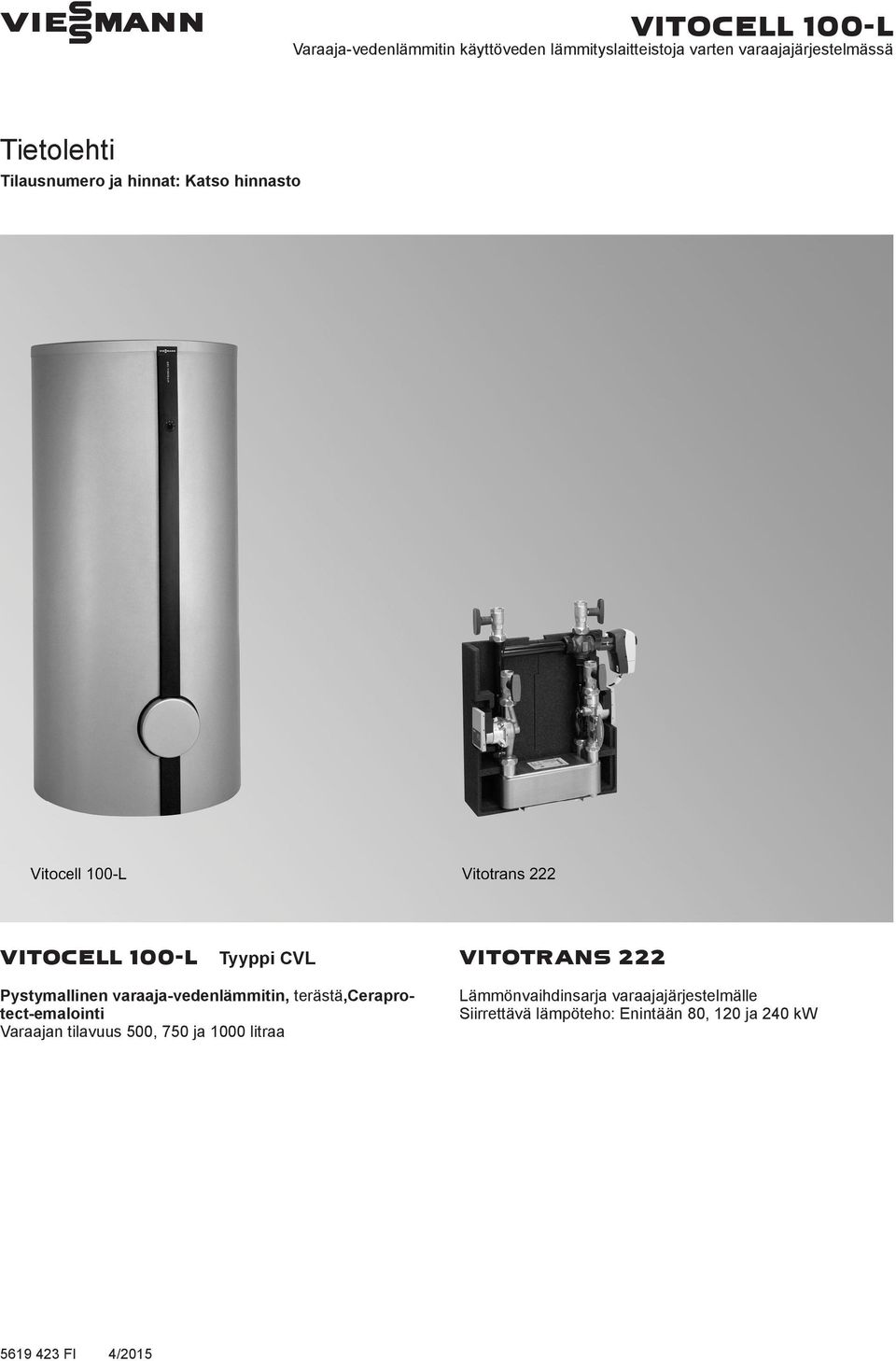

1 VIESMANN VITOCELL 100-L Varaaja-vedenlämmitin käyttöveden lämmityslaitteistoja varten varaajajärjestelmässä Tietolehti Tilausnumero ja hinnat: Katso hinnasto VITOCELL 100-L Tyyppi CVL Pystymallinen varaaja-vedenlämmitin, terästä,ceraprotect-emalointi Varaajan tilavuus 500, 750 ja 1000 litraa VITOTRANS 222 Lämmönvaihdinsarja varaajajärjestelmälle Siirrettävä lämpöteho: Enintään 80, 120 ja 240 kw 4/2015

2 Tuotekuvaus Vitocell 100-L erillisellä lämmönvaihdinsarjalla Vitotrans 222 Vitocell 100-L muodostaa lisävarusteena toimitettavan erillisen sarjan Vitotrans 222 (80, 120 ja 240 kw) kanssa käyttöveden lämmittämiseen tarkoitetun varaajajärjestelmän. Lämmönvaihdinsarja sisältää levylämmönvaihtimen, armatuurit ja pumput. Seuraavat ohjauskeskukset soveltuvat sekoitusryhmän säätöön: Vitotronic 100, tyyppi GC1B ja GC4B Vitotronic 200, tyyppi GW1B Vitotronic 300, tyyppi GW2B ja GW4B Vitotronic 300-K, tyyppi MW1B ja MW2B Lisävarusteina voidaan toimittaa sekoitusryhmiä, termostaatteja sekä ohjauskeskus Vitotronic 200-H, tyyppi HK1B tai HK3B. Edut yhdellä silmäyksellä Teräksinen korroosiosuojattu varaajasäiliö, Ceraprotect-emalointi. Ylimääräinen katodinen suoja magnesiumanodin kautta, sähköanodi saatavissa lisävarusteena. Helppo asennuspaikkaan toimittaminen irrotettavan lämmöneristyksen ansiosta. Vähäiset lämpöhäviöt korkealaatuisen kokonaislämmöneristyksen ansiosta. Sähkövastus ja latauslanssi käytettäväksi lämpöpumppujen yhteydessä saatavina lisävarusteina. Soveltuu erityisesti lämmönvaihdinsarjan Vitotrans 222 (lisävaruste) kanssa varaajajärjestelmäksi kondensoivien kattiloiden yhteyteen. Asteentarkka varaajan syöttö myös liukuvan menoveden lämpötilan yhteydessä. Erittäin tehokas syöttöpumppu ja lämmitysvesipumppu sekä täydellinen lämmöneristys. 2 VIESMANN VITOCELL 100-L

3 Edut yhdellä silmäyksellä (jatkoa) Vitocell 100-L, tyyppi CVL, 500 l A Ylempi tarkastus- ja puhdistusaukko B Lämmin vesi C Lämpimän käyttöveden tulo lämmönvaihtimesta D Magnesium- tai sähköanodi E Kierto F Kokonaislämmöneristys G Teräksinen varaajasäiliö, Ceraprotect-emalointi H Kylmä vesi K Etummainen tarkastus- ja puhdistusaukko (myös sähkövastuksen EHE ja/tai latauslanssin asentamiseen) L Tyhjennys VITOCELL 100-L VIESMANN 3

4 Tekniset tiedot Vitocell 100-L Varaaja käyttöveden lämmitykseen varaajajärjestelmässä Soveltuu laitteistoihin, joiden parametrit ovat seuraavat: käyttöveden maksimilämpötila varaajassa 95 C käyttövesipuolen käyttöpaine enint. 10 bar (1,0 MPa) Tyyppi CVL CVL CVL Varaajan tilavuus l DIN-rekisterinumero 0256/08-13 Valmiustilan lämmönkulutus q BS lämpötilaeron ollessa 45 K (mittaukseen perustuva arvo standardin DIN EN 12897:2006 mukainen) kwh / 24 h 1,95 2,70 2,95 Mitat Pituus a (7) ilman lämmöneristystä mm lämmöneristyksen kanssa mm Leveys b ilman lämmöneristystä mm lämmöneristyksen kanssa mm Korkeus c ilman lämmöneristystä mm lämmöneristyksen kanssa mm Kallistusmitta ilman lämmöneristystä mm Vähimmäisasennuskorkeus mm Paino Varaaja ilman lämmöneristystä kg lämmöneristyksen kanssa kg Liitännät (ulkokierre) Lämpimän käyttöveden tulo lämmönvaihtimesta R Kylmä ja lämmin käyttövesi R Kierto, tyhjennys R 1¼ 1¼ 1¼ Energiatehokkuusluokka B Tilavuus 500 l WW VA WW/WT Ø 650 Z SPR BÖ SPR c a KW Ø 100 SPR b 455 E BÖ E KW SPR Tarkastus- ja puhdistusaukko Tyhjennys Kylmä vesi Anturitasku varaajan lämpötila-anturia tai termostaattia varten (sisähalkaisija 16 mm) VA Magnesiumsuoja-anodi WW Lämmin vesi WW/WT Lämpimän käyttöveden tulo lämmönvaihtimesta Z Kierto Mittataulukko Varaajan l 500 tilavuus a mm 859 b mm 923 c mm VIESMANN VITOCELL 100-L

5 Tilavuus 750 ja 1000 l WW WW/WT VA Z e SPR c BÖ k a g f h l Tekniset tiedot Vitocell 100-L (jatkoa) KW SPR SPR p Ø180 o n m E d b BÖ E KW SPR Tarkastus- ja puhdistusaukko Tyhjennys Kylmä vesi Anturitasku varaajan lämpötila-anturia tai termostaattia varten (sisähalkaisija 16 mm) VA Magnesiumsuoja-anodi WW Lämmin vesi WW/WT Lämpimän käyttöveden tulo lämmönvaihtimesta Z Kierto Mittataulukko Varaajan tilavuus l a mm b mm c mm d mm e 7 mm f mm g mm h mm k mm l mm m mm n mm o mm p mm VITOCELL 100-L VIESMANN 5

6 Tekniset tiedot Vitocell 100-L (jatkoa) Käyttövesipuolen läpivirtausvastus ,8 0,6 0,5 0,4 0,3 B A 2 0,2 Läpivirtausvastus mbar 1 0,8 0,6 0,1 0,08 0, kpa Käyttöveden tilavuusvirta l/h A Varaajan tilavuus 500 l B Varaajan tilavuudet 750 ja 1000 l 6 VIESMANN VITOCELL 100-L

7 Varaajajärjestelmän tekniset tiedot Liukuvaan menoveden lämpötilaan perustuvan käytön toimintakuvaus Varaajajärjestelmässä varaajasta Uotetaan varausaikana (vedenottotauko) kylmä vesi T alhaalta syöttöpumpun R avulla, lämmitetään lämmönvaihdinsarjassa C ja johdetaan jälleen ylös varaajaan B. Jotta varaajan lämpökerrosten toiminta ei häiriinny, latauspumppu R kytketään päälle vasta, kun lämpötila-anturissa L on saavutettu säädetty lämpötila. Lämmönvaihtimen haluttu siirtoteho säädetään säätöventtiilillä O. Sekoitusryhmä (lisätarvike) N sekoittaa ensiöpuolen lämmitysveden vastaamaan käyttövesilämpötilan asetusarvoa. Käyttöveden maksimiasetuslämpötila 60 C ehkäisee levylämmönvaihtimen kalkkiutumista. Vitotrans 222 -yksikön jatkuva teho kattaa peruskuorman. Sen ylittävä lämpimän veden tarve huippukuormituskäytössä varmistetaan varaajatilavuudella. Vedenoton päätyttyä tai vedenoton aikana varaajan sisältämä vesi lämpenee jälleen Vitotrans 222 -yksikön avulla asetuslämpötilaan. Varatussa tilassa (vedenottotauko) latauspumppu R ja lämmityspiirin pumppu E ovat Vitotrans 222 -yksikössä pysähdyksissä. Jos ilmoitettuja lämmitys- ja käyttöveden asetuslämpötiloja noudatetaan, Vitotrans 222 -lämmönvaihdinsarjassa voi käyttää käyttövettä, jonka kokonaiskovuus on enintään 20 dh (maa-alkalimetallien kokonaismäärä 3,6 mol/m 3 ). DVGW-ohjeen mukainen lämpödesinfiointi (legionellojen vähentämiseksi) on yhdistettävissä Viessmann-lämmityskattiloihin, jotka on varustettu Vitotronic-sarjan kattilan ohjauskeskuksilla tai lämmityspiirin ohjauskeskuksilla Vitotronic 200-H (lisävaruste). A F F F F G B C H W V P R O L S N E U T D K Käyttö liukuvalla menoveden lämpötilalla A Lämmin vesi B Lämpimän käyttöveden tulo lämmönvaihtimesta C Lämmönvaihdinsarja Vitotrans 222 D Levylämmönvaihdin E Lämmityskiertopumppu (ensiö) F Ilmanpoisto G Lämmitysmenovesi H Lämmityspaluuvesi K Lämmityskattila L Pintalämpötila-anturi N Sekoitusryhmä (lisävaruste) O Säätöventtiili P Takaiskuventtiili R Latauspumppu (toisio) S Varoventtiili T Yhteinen kylmävesiliitäntä varoyksikön kanssa standardin DIN 1988 mukaisesti U Vitocell 100-L (tässä: 500 l tilavuus) V Varaajan lämpötila-anturi alhaalla (pois) W Varaajan lämpötila-anturi ylhäällä (päällä) Menoveden vakiolämpötilaan perustuvan käytön toimintakuvaus Vitotrans 222 -lämmönvaihdinsarjaa käytetään ilman sekoitusryhmää. Lämmitysveden lämpötila tulee rajoittaa arvoon 75 C. Haluttu käyttöveden lämpötila ja siirtoteho säädetään syötössä säätelemällä säätöventtiilin O läpi kulkeva kiertomäärä lämmönvaihtimen lämpötehoa vastaavaksi (tai jos käytettävissä oleva kattilateho on alle Vitotrans 222:n tehon, kattilatehoa vastaavaksi). Suuret ja keskisuuret vedenottomäärät katetaan varaajan avulla. Kylmää vettä virtaa varaajaan tilalle. Kun kylmän veden kerros varaajassa saavuttaa ylemmän lämpötilansäätimen T, jälkilataus lämmönvaihdinsarjan kautta alkaa. Vitotrans 222 -yksikön jatkuva teho kattaa peruskuorman. Sen ylittävä lämpimän veden tarve huippukuormituskäytössä varmistetaan varaajatilavuudella. VITOCELL 100-L VIESMANN 7

8 Varaajajärjestelmän tekniset tiedot (jatkoa) Vedenoton päätyttyä tai vedenoton aikana varaajan sisältämä vesi lämpenee jälleen Vitotrans 222 -yksikön avulla asetuslämpötilaan. Varatussa tilassa (vedenottotauko) latauspumppu N ja lämmityspiirin pumppu E ovat Vitotrans 222 -yksikössä pysähdyksissä. Jos ilmoitettuja lämmitys- ja käyttöveden asetuslämpötiloja noudatetaan, Vitotrans 222 -lämmönvaihdinsarjassa voi käyttää käyttövettä, jonka kokonaiskovuus on enintään 20 dh (maa-alkalimetallien kokonaismäärä 3,6 mol/m 3 ). Käyttö vakiomenolämpötilalla A Lämmin vesi B Lämpimän käyttöveden tulo lämmönvaihtimesta C Lämmönvaihdinsarja Vitotrans 222 D Levylämmönvaihdin E Lämmityskiertopumppu (ensiö) F Ilmanpoisto G Lämmitysmenovesi H Lämmityspaluuvesi K Lämmönlähde, jossa menoveden vakiolämpötila (esim. kaukolämpö, enint. 75 C L Säätöventtiili M Takaiskuventtiili N Latauspumppu (toisio) O Varoventtiili P Yhteinen kylmävesiliitäntä varoyksikön kanssa standardin DIN 1988 mukaisesti R Vitocell 100-L (tässä: 500 l tilavuus) S Lämpötilansäädin alhaalla (pois) T Lämpötilansäädin ylhäällä (päälle) Käyttö lämpöpumpun kanssa käyttöveden lämmityksen latauslanssiin yhdistettynä Varaajajärjestelmässä varaajasta Ootetaan varausaikana (vedenottotauko) kylmä vesi alhaalta syöttöpumpun M avulla, lämmitetään laippaan asennetaan lisäksi sähkövastus EHE (lisävaruste). Myös jälkilämmitys on mahdollista siinä tapauksessa, että varaajan levylämmönvaihtimessa D ja johdetaan laippaan B asennetun Käyttöveden suurin mahdollinen kokonaiskovuus otettava huomioon latauslanssin C kautta jälleen ylös varaajaan. Latauslanssin reilunkokoisten ulosvirtausaukkojen myötä ja hitaan ulosvirtausnopeuden käytettävän levylämmönvaihtimen osalta. ansiosta varaajaan muodostuu puhdas lämpötilakerrostuneisuus. 8 VIESMANN VITOCELL 100-L

9 M L K Varaajajärjestelmän tekniset tiedot (jatkoa) A E E E E F A M B AB O G C P B N D H Käyttö lämpöpumpun kanssa käyttöveden lämmityksen latauslanssiin yhdistettynä A Lämmin vesi B Lämpimän käyttöveden tulo lämmönvaihtimesta C Latauslanssi D Levylämmönvaihdin esim. Vitotrans 100 E Ilmanpoisto F Lämmitysmenovesi lämpöpumpusta G Lämmityspaluuvesi lämpöpumppuun H Lämpöpumppu K Säätöventtiili L Takaiskuventtiili M Latauspumppu N Yhteinen kylmävesiliitäntä varoyksikön kanssa standardin DIN 1988 mukaisesti O Vitocell 100-L, (tässä: tilavuus 750 tai 1000 l) P Lämpöpumpun varaajan lämpötila-anturi VITOCELL 100-L VIESMANN 9

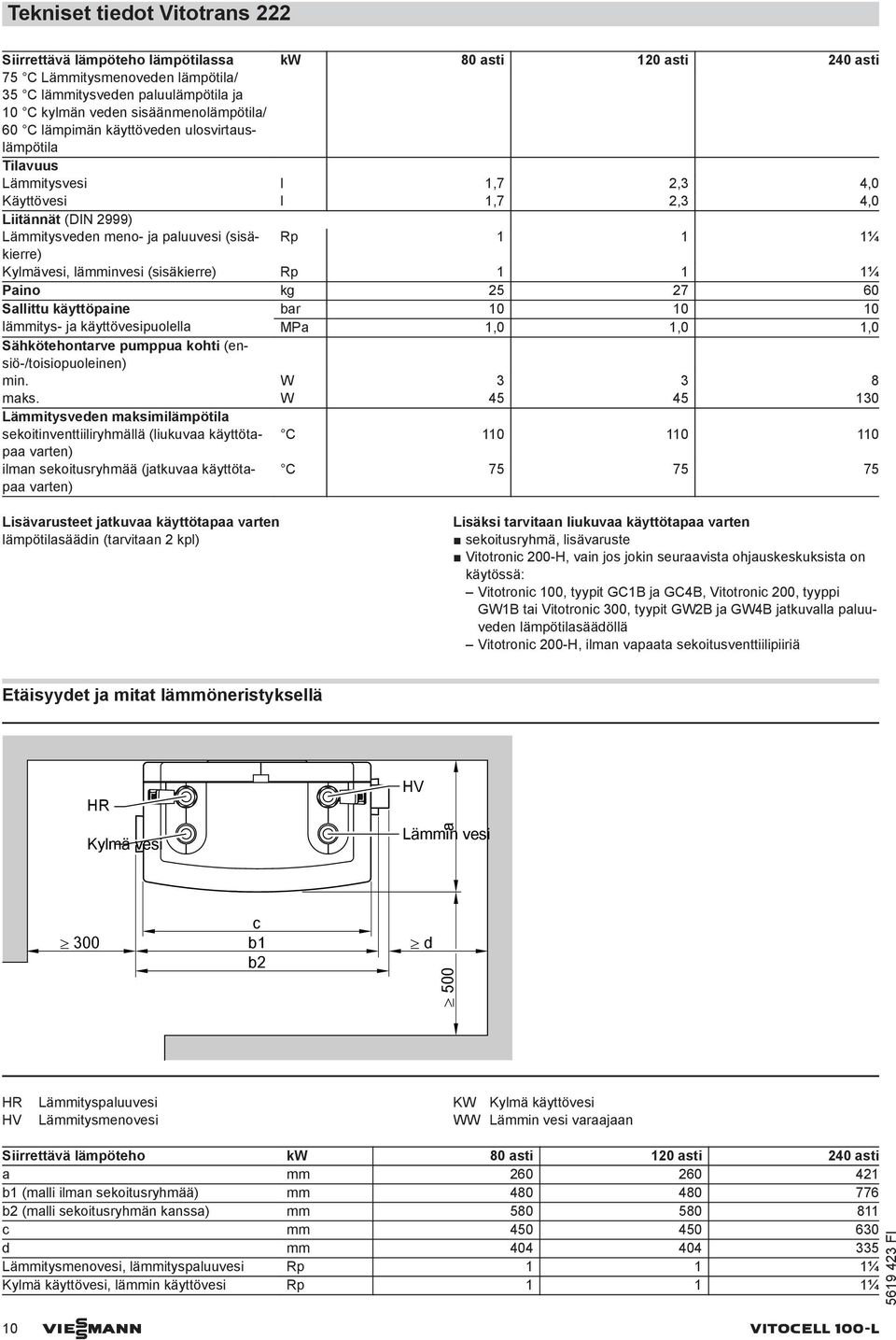

10 Tekniset tiedot Vitotrans 222 Siirrettävä lämpöteho lämpötilassa kw 80 asti 120 asti 240 asti 75 C Lämmitysmenoveden lämpötila/ 35 C lämmitysveden paluulämpötila ja 10 C kylmän veden sisäänmenolämpötila/ 60 C lämpimän käyttöveden ulosvirtauslämpötila Tilavuus Lämmitysvesi l 1,7 2,3 4,0 Käyttövesi l 1,7 2,3 4,0 Liitännät (DIN 2999) Lämmitysveden meno- ja paluuvesi (sisäkierre) Rp 1 1 1¼ Kylmävesi, lämminvesi (sisäkierre) Rp 1 1 1¼ Paino kg Sallittu käyttöpaine bar lämmitys- ja käyttövesipuolella MPa 1,0 1,0 1,0 Sähkötehontarve pumppua kohti (ensiö-/toisiopuoleinen) min. W maks. W Lämmitysveden maksimilämpötila sekoitinventtiiliryhmällä (liukuvaa käyttötapaa C varten) ilman sekoitusryhmää (jatkuvaa käyttötapaa varten) C Lisävarusteet jatkuvaa käyttötapaa varten lämpötilasäädin (tarvitaan 2 kpl) Lisäksi tarvitaan liukuvaa käyttötapaa varten sekoitusryhmä, lisävaruste Vitotronic 200-H, vain jos jokin seuraavista ohjauskeskuksista on käytössä: Vitotronic 100, tyypit GC1B ja GC4B, Vitotronic 200, tyyppi GW1B tai Vitotronic 300, tyypit GW2B ja GW4B jatkuvalla paluuveden lämpötilasäädöllä Vitotronic 200-H, ilman vapaata sekoitusventtiilipiiriä Etäisyydet ja mitat lämmöneristyksellä HR Kylmä vesi HV Lämmin vesi a 300 c b1 b2 d 500 HR HV Lämmityspaluuvesi Lämmitysmenovesi KW Kylmä käyttövesi WW Lämmin vesi varaajaan Siirrettävä lämpöteho kw 80 asti 120 asti 240 asti a mm b1 (malli ilman sekoitusryhmää) mm b2 (malli sekoitusryhmän kanssa) mm c mm d mm Lämmitysmenovesi, lämmityspaluuvesi Rp 1 1 1¼ Kylmä käyttövesi, lämmin käyttövesi Rp 1 1 1¼ 10 VIESMANN VITOCELL 100-L

11 Tekniset tiedot Vitotrans 222 (jatkoa) Mitat ilman lämmöneristystä Maks. siirrettävissä oleva lämpöteho 80 ja 120 kw Maks. siirrettävissä oleva lämpöteho 240 kw A B b a SIV SIV HR HV HR HV Kylmä vesi 460 Lämmin vesi Kylmä vesi281 Lämmin vesi A Sekoitinryhmä tehoja 80 ja 120 kw varten HR Lämmityspaluuvesi HV Lämmitysmenovesi KW Kylmä käyttövesi SIV Varoventtiili (suojaamaan lämmönvaihdinta, ei korvaa standardin DIN 1988 mukaista varoventtiiliä) WW Lämmin vesi varaajaan B Sekoitusryhmä tehoa 240 kw varten HR Lämmityspaluuvesi HV Lämmitysmenovesi KW Kylmä käyttövesi SIV Varoventtiili (suojaamaan lämmönvaihdinta, ei korvaa standardin DIN 1988 mukaista varoventtiiliä) WW Lämmin vesi varaajaan Ohje Toimitustilassa pumput on käännetty sisäänpäin. Mittataulukko Maks. siirrettävissä kw oleva lämpöteho a mm b mm VITOCELL 100-L VIESMANN 11

12 Tekniset tiedot Tehotiedot Vitotrans 222 yhteydessä laitteeseen Vitocell 100-L Tehon tunnusluku N L varaajan lämpötilassa 60 C maks. siirrettävissä oleva lämpöteho kw Tehon tunnusluku N L varaajan tilavuus 500 l l l Ohje tehon tunnusluvusta N L Tehon tunnusluku N L muuttuu varaajan varauslämpötilan T sp myötä. Ohjearvot T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Hetkellinen teho (10 minuutin aikana) varaajan ollessa lämmitetty (60 C), vedenottolämpötila 45 C maks. siirrettävissä oleva lämpöteho kw Hetkellinen teho (l/10 min) varaajan tilavuus 500 l l l Jatkuva teho varaajan ollessa lämmitetty (60 C), vedenottolämpötila 45 C maks. siirrettävissä oleva lämpöteho kw Jatkuva teho (l/h) varaajan tilavuus 500 l l l Lämmitysaika Käyttöveden lämmitys arvosta 10 C arvoon 60 C maks. siirrettävissä oleva lämpöteho kw Lämmitysaika (min) varaajan tilavuus 500 l l l VIESMANN VITOCELL 100-L

13 Tekniset tiedot (jatkoa) Tehon tunnusluku N L Hetkellinen teho (10 minuutin aikana) L Teholuku N (3x1000) litraa 2000 (2x1000) litraa 1500 (2x750) litraa litraa siirrettävissä oleva lämpöteho (kw) lämpötilassa Tsp=60 C 1000 litraa 750 litraa Hetkellinen teho (litraa/10min) vedenottolämpötilassa 45 C (2x750) litraa (3x1000) litraa 2000 (2x1000) litraa litraa siirrettävissä oleva lämpöteho (kw) lämpötilassa Tsp=60 C 1000 litraa 750 litraa A Vitotrans 222, enintään 80 kw B Vitotrans 222, enintään 120 kw C Vitotrans 222, enintään 240 kw Ohje tehon tunnusluvusta N L Tehon tunnusluku N L muuttuu varaajan varauslämpötilan T sp myötä. Ohjearvot T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L A Vitotrans 222, enintään 80 kw B Vitotrans 222, enintään 120 kw C Vitotrans 222, enintään 240 kw Ohje hetkellisestä tehosta Hetkellinen teho 10 minuutin aikana muuttuu varaajan varauslämpötilan T sp muuttuessa. Ohjearvot T sp = 60 C 1,0 hetkellinen teho T sp = 55 C 0,75 hetkellinen teho T sp = 50 C 0,55 hetkellinen teho T sp = 45 C 0,3 hetkellinen teho VITOCELL 100-L VIESMANN 13

14 Tekniset tiedot (jatkoa) Läpivirtausvastus käyttöveden puolella ja latauspumppujen ominaiskäyrät Vitotrans 222, enintään 80 kw ja enintään 120 kw Vastus/siirtokorkeus mbar D 50 kpa B A 20 F 10 E C 0 0 0,5 1,0 1,5 2,0 2,5 3,0 Siirtomäärä (m³/h) A Läpivirtausvastus Vitotrans 222 B Jäljellä oleva siirtokorkeus C Minimiteho D Maksimiteho E Käyttöveden määrä, kun lämpötila on 10/60 C ja suurin siirrettävä lämpöteho enint. 80 kw = 1376 l/h, Δp = 50 mbar (5 kpa) F Käyttöveden määrä, kun lämpötila on 10/60 C ja suurin siirrettävä lämpöteho enint. 120 kw = 2064 l/h, Δp = 150 mbar (15 kpa) Ohje Pumpun tehoa voi rajoittaa portaattomasti:vähimmäistehosta I- ja IItehoon ja aina III-tehoon asti ( maksimiteho) Vitotrans 222, enintään 240 kw Vastus/siirtokorkeus mbar kpa D B A C 10 E 0 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Siirtomäärä (m³/h) A Läpivirtausvastus Vitotrans 222 B Jäljellä oleva siirtokorkeus C Minimiteho D Maksimiteho E Käyttöveden määrä, kun lämpötila on 10/60 C ja suurin siirrettävä lämpöteho enint. 240 kw = 4128 l/h, Δp = 90 mbar (9 kpa) Läpivirtausvastus lämmitysveden puolella ja lämmityspiiripumppujen ominaiskäyrät Vitotrans 222, enintään 80 kw ja enintään 120 kw Vastus/siirtokorkeus mbar kpa E C F D 0 0 0,5 1,0 1,5 Siirtomäärä (m³/h) 2,0 2,5 G 3,0 A B 3,5 A Yksikön Vitotrans 222 virtausvastus, enintään 80 kw B Yksikön Vitotrans 222 virtausvastus, enintään 120 kw C Jäljellä oleva siirtokorkeus D Minimiteho E Maksimiteho F Lämmitysveden määrä, kun lämpötila on T V /T R 75/35 C ja suurin siirrettävä lämpöteho enintään 80 kw = 1720 l/h, Δp = 70 mbar (7 kpa) G Lämmitysveden määrä, kun lämpötila on T V /T R 75/35 C ja suurin siirrettävä lämpöteho enintään 120 kw = 2580 l/h, Δp = 130 mbar (13 kpa) Ohje Pumpun tehoa voi rajoittaa portaattomasti: Vähimmäistehosta I- ja IItehoon ja aina III-tehoon asti ( maksimiteho) 14 VIESMANN VITOCELL 100-L

15 Tekniset tiedot (jatkoa) Vitotrans 222, enintään 240 kw Vastus/siirtokorkeus mbar kpa 0 10 A D B E C 0 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Siirtomäärä (m³/h) A Yksikön Vitotrans 222 virtausvastus, enintään 240 kw B Jäljellä oleva siirtokorkeus C Minimiteho D Maksimiteho E Lämmitysveden määrä, kun lämpötila on T V /T R 75/35 C ja suurin siirrettävä lämpöteho enintään 240 kw = 5160 l/h, Δp = 250 mbar (25 kpa) Toimitustila Vitocell 100-L, tyyppi CVL Tilavuus 500, 750 ja 1000 litraa Teräksinen varaaja-vedenlämmitin, Ceraprotect-emalointi 2 paikoilleen hitsattua anturitaskua varaajan lämpötila-anturia tai termostaattia varten (sisähalkaisija 16 mm) Säätöjalat Magnesiumsuoja-anodi Erikseen pakattu lämmöneristys Muovipäällysteisen lämmöneristyksen väri on vitosilber-hopea. Vitotrans 222 (lisävaruste) Siirrettävissä oleva lämpöteho enintään 80, enintään 120 ja enintään 240 kw Lämmönvaihdinsarja varaajajärjestelmälle Valmiiksi asennettu koostuen seuraavista osista: Erittäin tehokas latauspumppu Erittäin tehokas lämmityspiiripumppu Levylämmönvaihdin Säätöventtiili Ensiö- ja toisiopuolen sulkuventtiilit Seinäpidike Varoventtiili 10 bar (1,0 MPa); vain lämmönvaihdinta varten, ei korvaa normin DIN 1988 mukaista varaaja-vedenlämmittimen varoventtiiliä Lämmöneristys Lisävarusteina erikseen pakattuina toimitettavissa: Sekoitusryhmä säätömoottorilla Varoyksikkö Varoventtiili Lämpötilansäädin Latauslanssi Lisäksi saatavissa (katso hinnasto): Ohjauskeskus liukuvaa käyttötapaa varten Lämpötila-anturit Suunnitteluohjeita Takuu Varaaja-vedenlämmittimelle ja lämmönvaihdinsarjalle myönnetty valmistajan takuu edellyttää, että lämmitettävä vesi vastaa laadultaan käyttövettä siitä annettujen voimassa olevien määräysten mukaisesti ja että käytettävät vedenkäsittelyjärjestelmät toimivat moitteettomasti. Sähkövastus Käytettäessä muiden valmistajien tuotteita on sisäänruuvattavan lämpöelementin lämmittämättömän osuuden oltava vähintään 100 mm. Sähkövastuksen täytyy soveltua käytettäväksi emaloidussa varaaja-vedenlämmittimessä. VITOCELL 100-L VIESMANN 15

16 Suunnitteluohjeita (jatkoa) Yksikön Vitotrans 222 (lisävaruste) liitäntä käyttöveden puolella yksikön Vitocell 100-L yhteydessä (liitäntä standardin DIN 1988 mukaan) Ohje Yksikön Vitotrans 222 taakse (virtaussuunnassa) asennettavassa käyttövesijohdossa ei saa käyttää sinkittyjä teräsputkia. A Vedenottopaikat (lämmin vesi) B Kiertoputki C Kiertopumppu D Takaiskuventtiili, jousikuormitettu E Valvottavissa oleva hukkaputken suuaukko F Varoventtiili G Sulkuventtiili H Läpivirtauksen säätöventtiili (veden maksimivirtauksen asennus ja säätö suositellaan suoritettaviksi varaajan 10 minuutin tehon mukaan) Varoventtiili täytyy asentaa. K Painemittarin liitäntä L Takaiskuventtiili M Tyhjennys N Kylmä vesi O Käyttövesisuodatin P Paineenalennin R Takaiskuventtiili/putkierotin S Kalvopaisuntasäiliö, käyttövedenpuoleinen T Vitotrans 222 Suositus: Varoventtiili asennetaan varaajan yläreunan yläpuolelle. Näin se on suojattu lialta, kalkilta ja korkeilta lämpötiloilta. Lisäksi käyttöveden varaajaa ei tarvitse tyhjentää tehtäessä varoventtiiliä koskevia töitä. Määräystenmukainen käyttö Laitteen saa määräystenmukaisesti asentaa ja sitä saa käyttää ainoastaan normin EN / DIN 1988 mukaisissa suljetuissa järjestelmissä tai normin EN mukaisissa aurinkolämmitysjärjestelmissä siten, että asiaankuuluvat asennus-, huolto- ja käyttöohjeet otetaan huomioon. Varaaja-vedenlämmittimet on tarkoitettu ainoastaan käyttöveden laatuvaatimuksia vastaavan veden varaamiseen ja lämmittämiseen, lämmitysveden puskurivaraajat ainoastaan käyttöveden laatuvaatimuksia vastaavan veden täyttöön. Aurinkokeräimiä saa käyttää vain valmistajan hyväksymien lämmönsiirtonesteiden kanssa. Määräystenmukainen käyttö edellyttää, että laitteisto on asennettu kiinteästi laitteistokohtaisten ja hyväksyttyjen komponenttien kanssa. Muulle käytölle on hankittava tapauskohtaisesti valmistajan lupa. Laitteen virheellinen käyttö tai epäasianmukainen käyttäminen (esim. jos laitteiston omistaja avaa laitteen) on kiellettyä ja johtaa valmistajan vapauttamiseen vastuusta. Virheellistä käyttöä on myös se, että järjestelmän komponenttien määräystenmukaista toimintaa muutetaan (esim. käyttöveden lämmittäminen suoraan keräimessä). Lakisääteisiä määräyksiä on noudatettava, erityisesti käyttöveden hygienian osalta. Kaupallinen tai teollinen käyttö muuhun käyttötarkoitukseen kuin rakennusten lämmittämiseen tai käyttöveden lämmittämiseen ei ole määräystenmukaista. 16 VIESMANN VITOCELL 100-L

17 Lisävarusteet Varoyksikkö DIN 1988 mukaan 10 bar (1 MPa): Tilausnro a 6 bar (0,6 MPa): Tilausnro DN 20/R 1 Maks. lämmitysteho: 150 kw Osat: sulkuventtiili takaiskuventtiili ja tarkastusyhde painemittarin liitäntäyhde kalvovaroventtiili Termostaatti Til.nro Menoveden vakiolämpötilaan perustuvaa käyttöä varten tarvitaan 2 kpl. Termostaattijärjestelmällä varustettu Säätönuppi ulkopuolella kotelossa Ilman anturitaskua Anturitasku sisältyy Viessmannin varaaja-vedenlämmittimien toimitukseen. Liitäntäkiskolla varaaja-vedenlämmittimeen tai seinään asennusta varten Tekniset tiedot Liitäntä 3-säikeinen johto, jonka poikkileikkaus on 1,5 mm 2 Kotelointiluokka IP 41 standardin EN mukaan Säätöalue C, muutettavissa jopa arvoon 110 C Hystereesialue maks. 11 K Kytkentäteho 6(1,5) A 250 V~ Kytkentätoiminto Nousevassa lämpötilassa kahdesta kolmeen DIN-rek.-nro DIN TR Sähkövastus EHE Vitocell 100-L Varaajan tilavuus 500 l 750 l 1000 l Latauslanssi Ei Kyllä Ei Kyllä Ei Kyllä Tilausnro, sähkövastus EHE 2/4/6 kw Z Z Z Z Z /8/12 kw Z Z Z Z Ylikuumenemissuoja ja lämpötilansäädin Käytettävissä myös yhdessä latauslanssin kanssa (750 ja 1000 l tilavuuksilla) Voidaan käyttää vain pehmeässä tai keskikovassa käyttövedessä alle 14 dh (kovuusaste 2/2,5 mol/m 3 ) Virtalaji ja nimellisjännite 3/N/PE 400 V/50 Hz Suojausluokka: IP 44 Tehoalue maks. 6 kw maks. 12 kw Nimelliskulutus normaalikäytössä/pikalämmityksen kw aikana Nimellisvirta A 8,7 8,7 8,7 17,4 17,4 17,4 Lämmitysaika arvosta 10 arvoon 60 C 500 l h 12,6 6,3 4,2 750 l h 18,0 9,0 6,0 9,0 4,5 3, l h 24,2 12,0 8,3 12,0 6,0 4,0 VITOCELL 100-L VIESMANN 17

18 Lisävarusteet (jatkoa) Sähkövastuksella EHE varustettu varaaja Vitocell 100-L Varaajan tilavuus l Vastuksella lämmitettävä vesi l Mitat Leveys b (sähkövastuksen EHE kanssa) mm Vähimmäisetäisyys seinään sähkövastuksen EHE Sähkövastus EHE 2/4/6 kw mm /8/12 kw mm Paino Vitocell 100-L kg Sähkövastus EHE 2/4/6 kw kg /8/12 kw kg 3 3 b Vitocell 100-L (tilavuus 500 l) b Vitocell 100-L (tilavuus 750/1000 litraa) Latauslanssi Latauslanssi kuumentaa veden nopeasti lämpöpumpuilla varustetuissa laitteistoissa, joiden käyttäjät tarvitsevat runsaasti lämmintä vettä. Lämmin vesi virtaa tällöin hitaasti latauslanssin aukoista varaajan alaosaan. Eri lämpötiloissa olevien kerrosten sekoittuminen vähenee. Lämmin vesi jakautuu tavanomaista paremmin ja tasaisesti suuren varaajasisällön alueella (aina vedenottoliitäntään saakka). Latauslanssia voi käyttää myös yhdessä yhden sähkövastuksen EHE kanssa (tilavuudet 750 ja 1000 l). Varaajan tilavuus l Vitocell 100-L Paino Latauslanssi kg 0,5 0,5 0,5 Laipalla ja suojuksella varustettu latauslanssi: Latauslanssi rakentuu päätykannella varustetusta putkesta ja useista aukoista. Latauslanssi on valmistettu käyttövedelle soveltuvasta muovista. Soveltuu erityisesti käytettäväksi suuritehoisten lämpöpumppujen yhteydessä. Lisäksi tarvitaan levylämmönvaihdin (Vitotrans 100). Levylämmönvaihdin on mitoitettava siten, että se sopii laitteistokokoonpanon yhteyteen. Varaajan tilavuus l Vitocell 100-L Latauslanssilla lämmitettävä l tilavuus Mitat Leveys b mm Vähimmäisetäisyys seinään latauslanssin asentamista varten mm VIESMANN VITOCELL 100-L

19 Lisävarusteet (jatkoa) b Vitocell 100-L latauslanssin kanssa Sähkövastus latauslanssin yhteydessä Sähkövastus (asennettavissa Vitocell-malleihin, joiden tilavuus on 750 tai 1000 l) Nimellisteho normaalikäytössä/pikalämmityksessä kw Lämmitysaika arvosta 10 arvoon 60 C varaajan tilavuudella: 750 l h 17,4 8,7 5,8 8,7 4,3 2, l h 23 11,5 7,7 11,5 5,7 3,8 Vitocell 100-L Varaajan tilavuus l Sähkövastuksella lämmitettävä sisältö l VITOCELL 100-L VIESMANN 19
